Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 28.Augusts.2016, 04:53 | Komentāri # 251
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

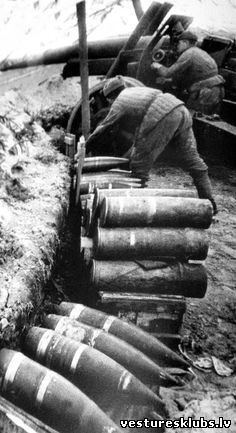

Paredzēti plašam artilērijas klāstam.

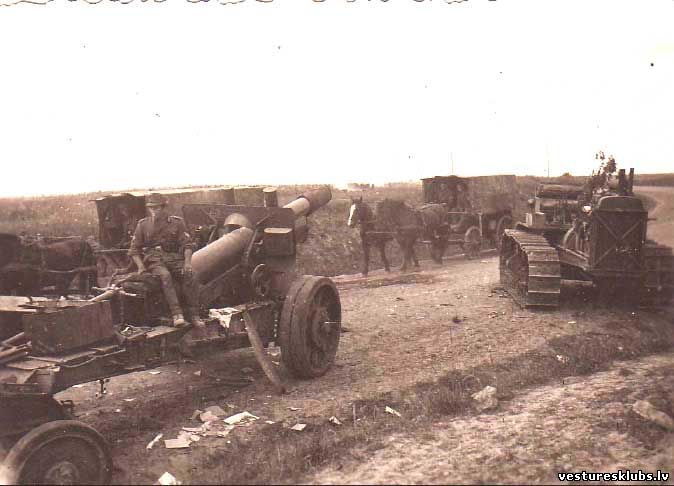

1938. gada parauga haubice M-10

vērmahta bruņojumā ar nosaukumu 15,2 cm s.F.H.443®

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 28.Augusts.2016, 05:01 | Komentāri # 252
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

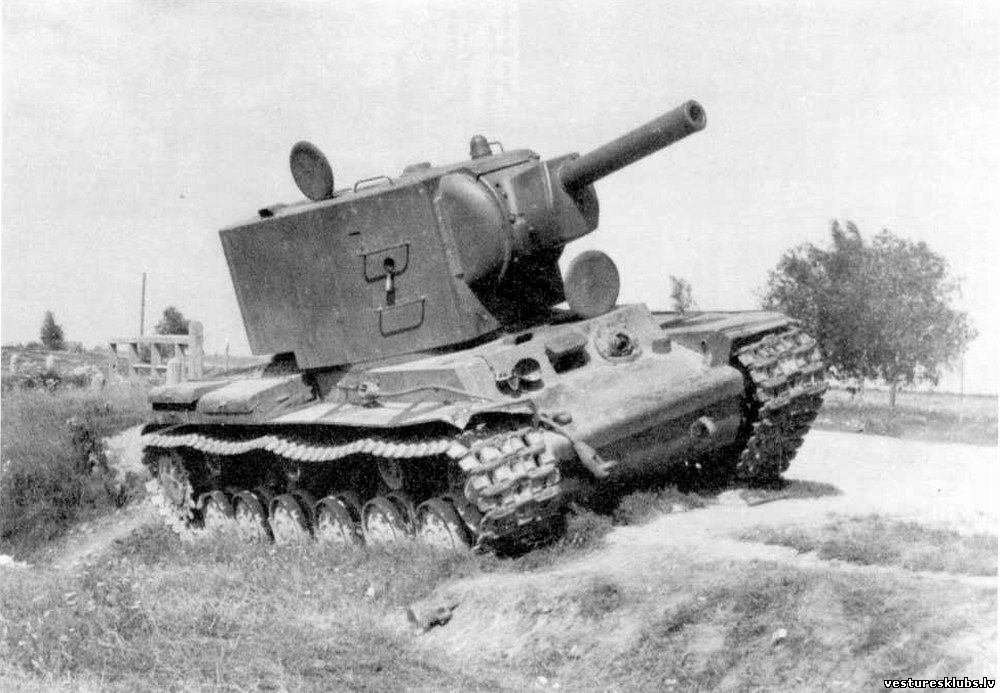

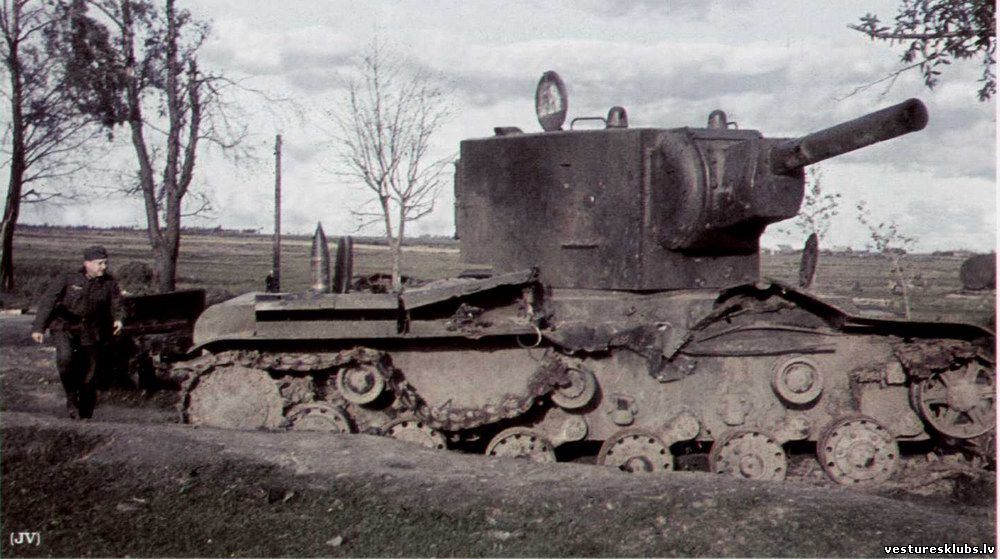

Tā pati uz tanka KV-2

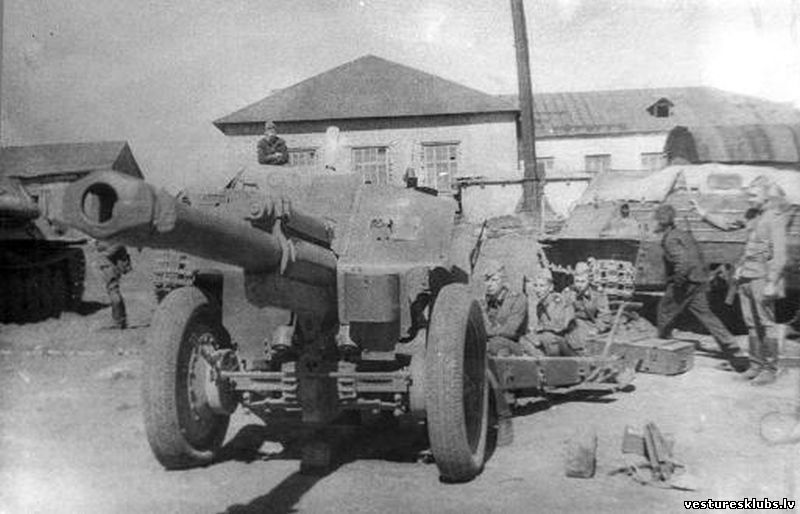

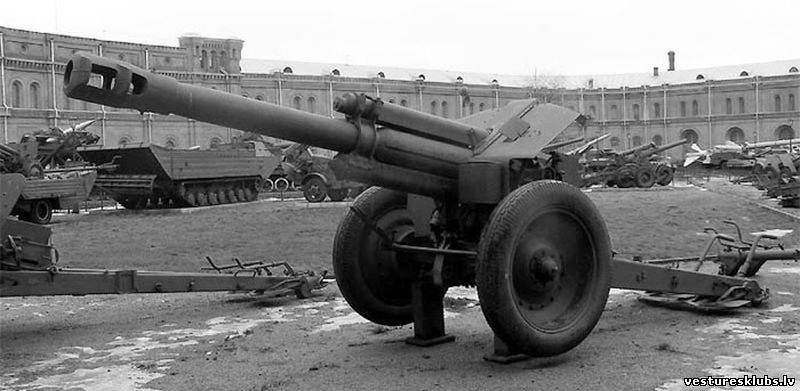

1943. gada parauga haubice Д-1

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 28.Augusts.2016, 05:23 | Komentāri # 253
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

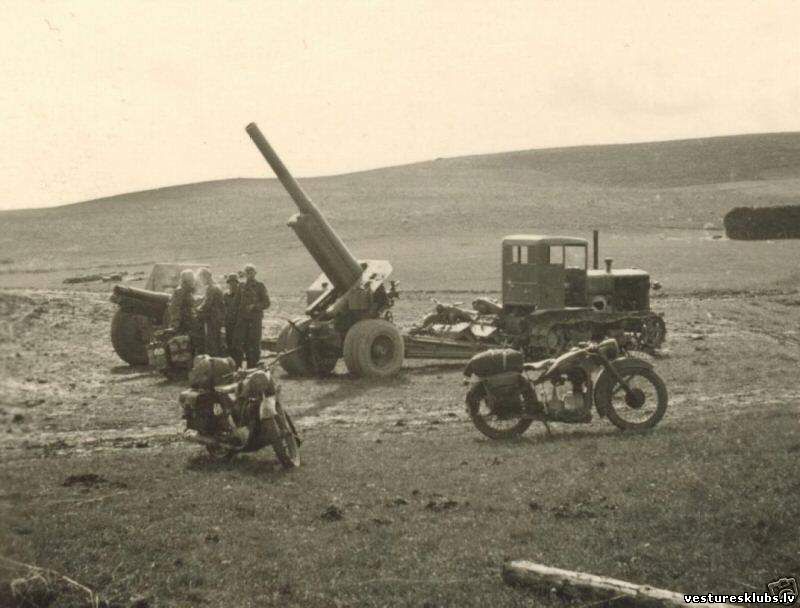

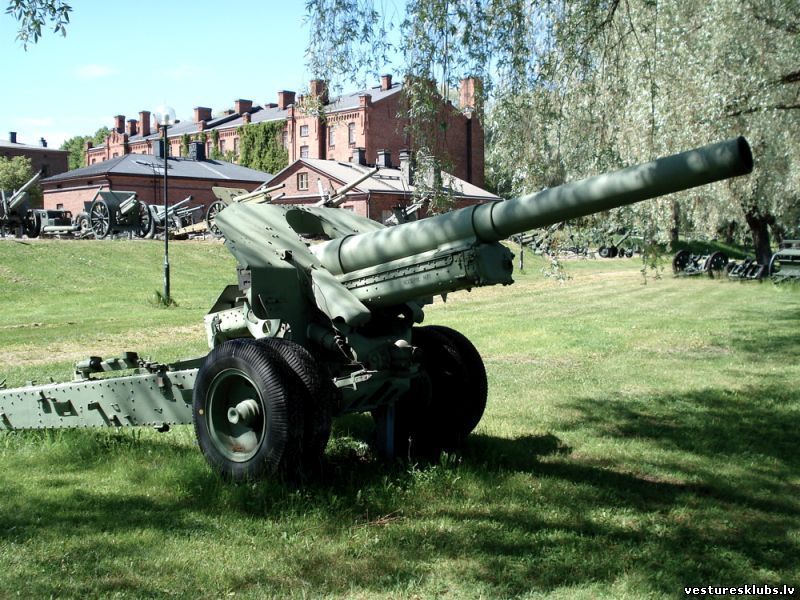

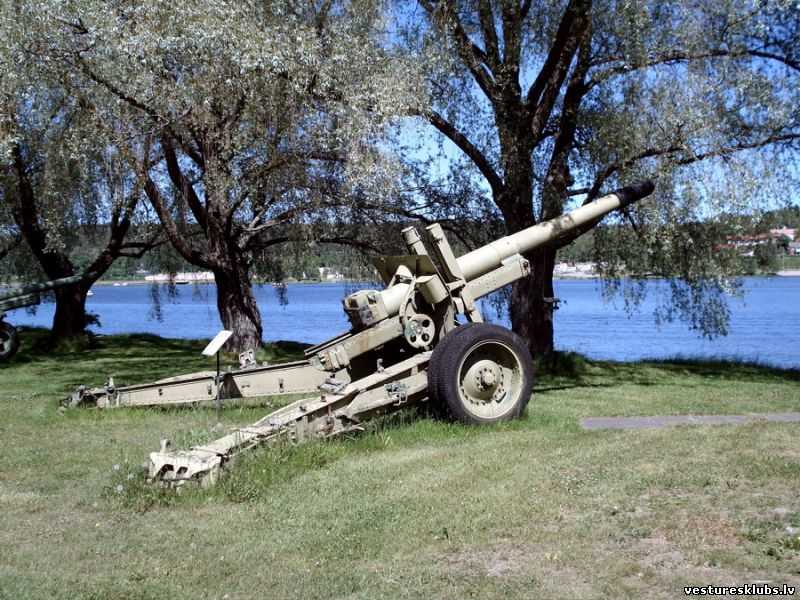

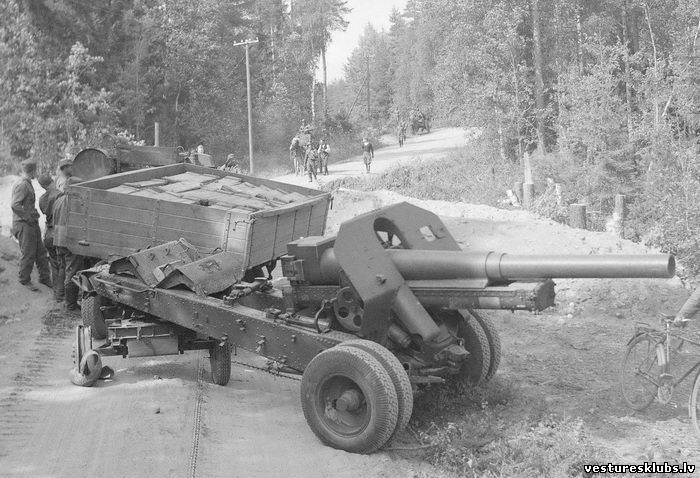

1937. gada parauga haubice - lielgabals МЛ-20

vērmahta bruņojumā ar nosaukumu 15,2 cm KH.433/1®

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 05:12 | Komentāri # 254
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Mīnmetēju mīnas

Otrs nozīmīgākais artilērijas paveids WWII laikā.
Par cik katrs kara racējs ko tādu ir atradis, tad aplūkosim arī tās.

Atgādinājums!
Visa munīcija ir bīstama! Nekādā gadījumā nevajag grozīt, knibināt, dauzīt vai nest mājās! Tas ir sapieru darbs!


Mīnmetēja mīnu bīstamības pakāpi, līdzīgi kā artilērijas šāviņiem, nosaka fakts vai tā ir tikusi izšauta vai nē. Caur stobru izgājusi mīna ir sevišķi bīstama, jo tās spridzinātājs kaujas gatavībā uzvelkas centrbēdzes rezultātā. Visdrošākā pazīme ir izšautā kapsula mīnas astes galā.
izšauta
neizšauta

Tomēr bieži tā ir aprūsējusi, vai netīra, tad var spriest pēc citām pazīmēm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 05:22 | Komentāri # 255
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

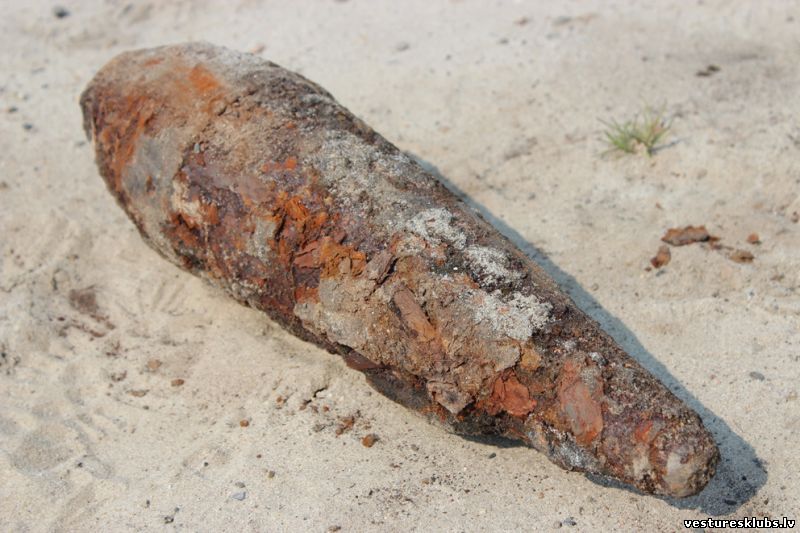

Par mīnas "iziešanu caur stobru" liecina:

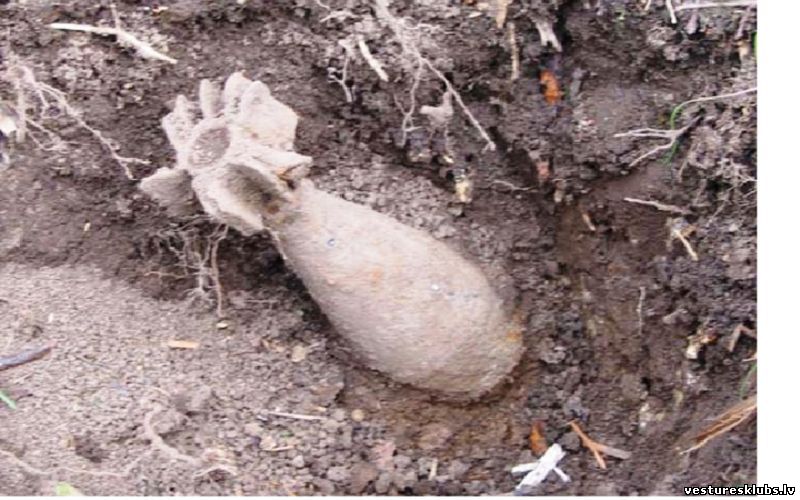

1. Mīna atrodas zem zemes vertikālā stāvoklī ar galu uz leju. Labāk nekustināt!


2. Mīnai ir deformēti astes spārniņi (tas parasti notiek tai atsitoties pret kādu šķērsli)


3. Mīnai nav astes (tā ir nolūzusi mīnai atsitoties pret kādu šķērsli)

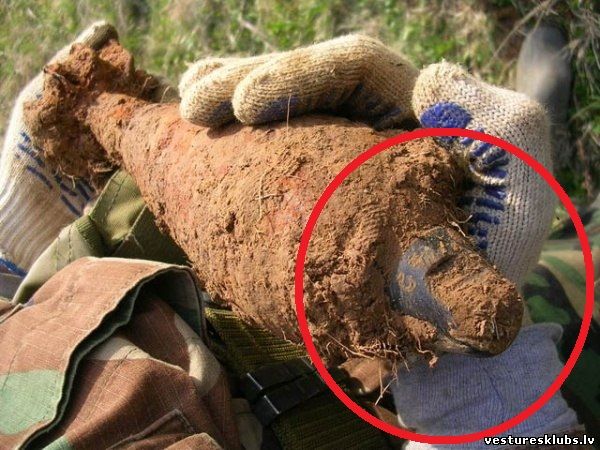

4. Mīnai ir deformēts spridzinātājs (gals) Ar šādu jābūt sevišķi uzmanīgam!

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 09:17 | Komentāri # 256
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Par mīnas neizšaušanu liecina:

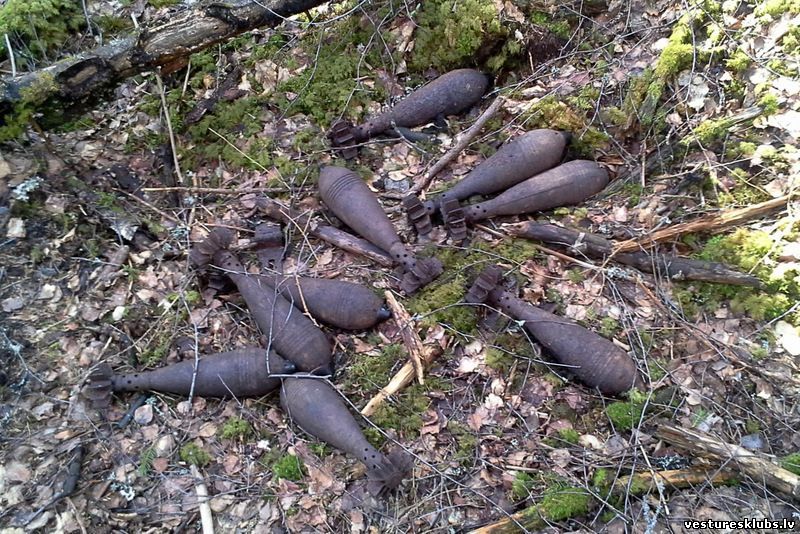

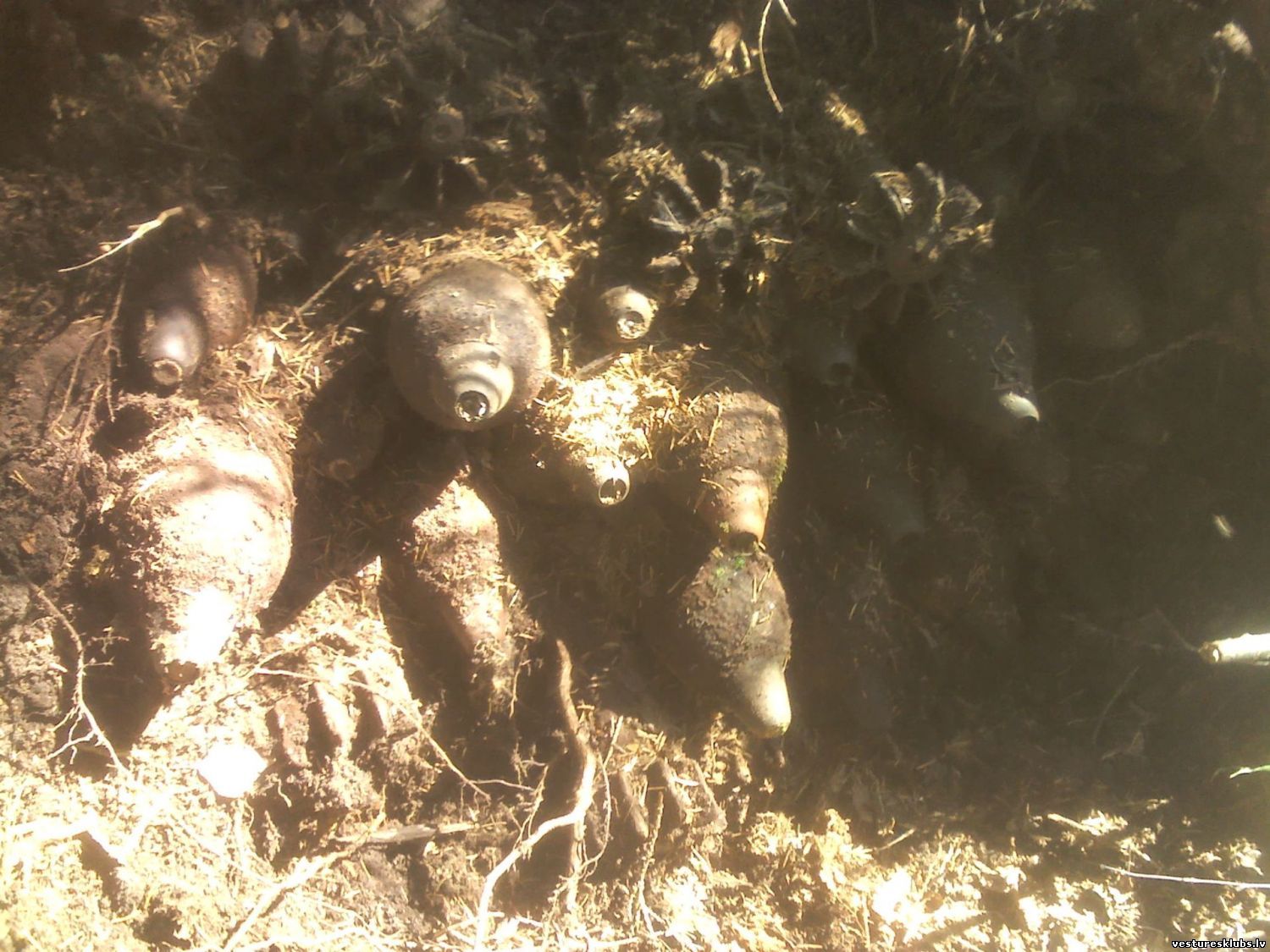

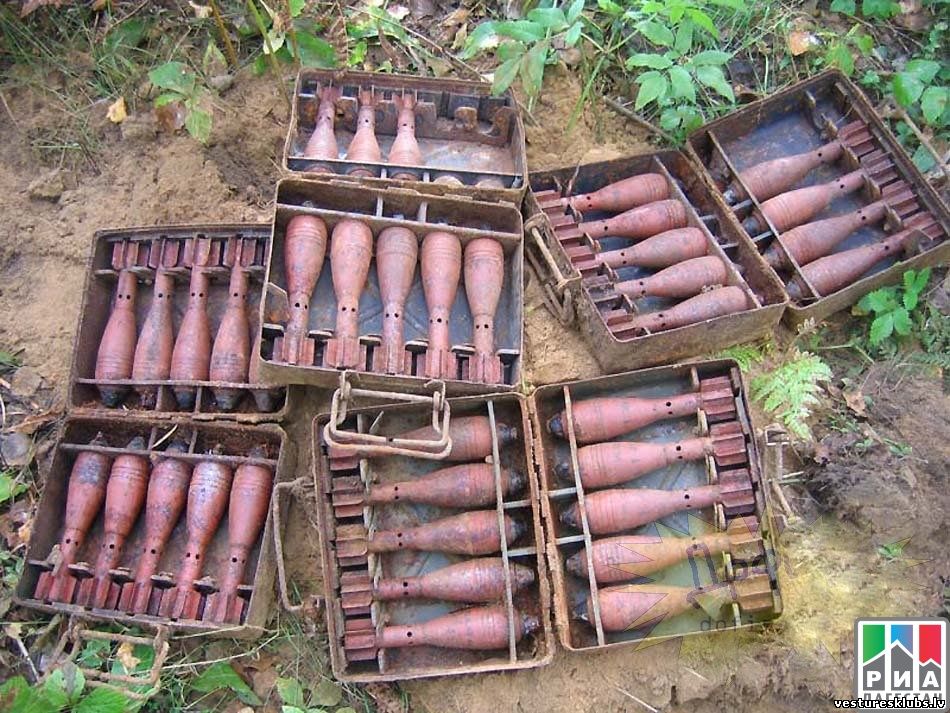

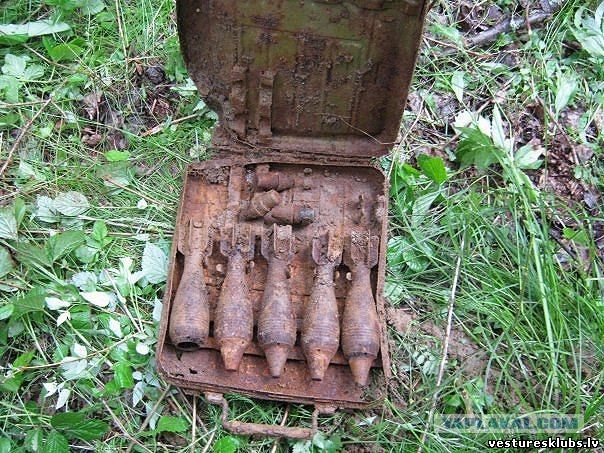

1. Grēdiņā sakrautas mīnas (visbiežāk tās ir krievu 82 mm mīnas)


2. Vienkopus izmētātas

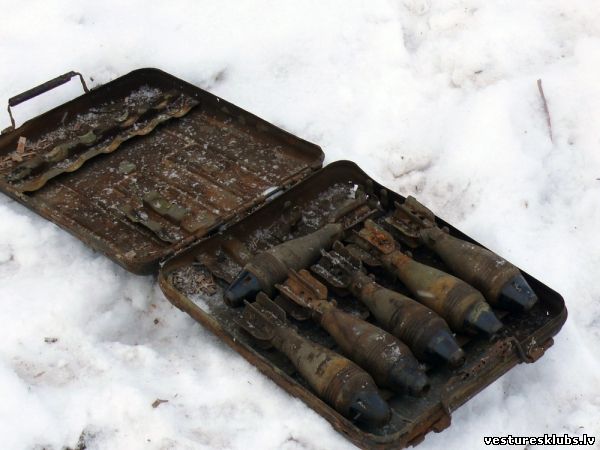

3. Atrašanās munīcijas kastē

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 09:51 | Komentāri # 257
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

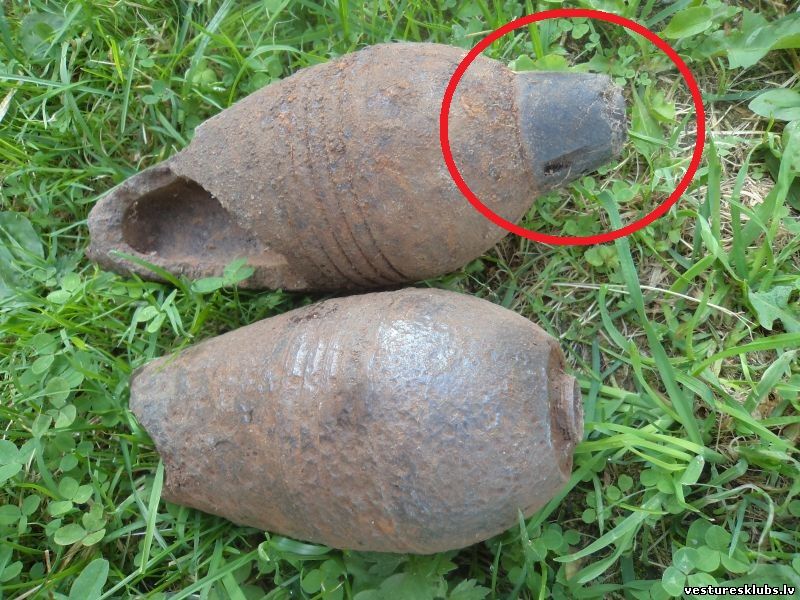

Puslīdz droša ir tikai mīna bez spridzinātāja (detonatora), kurš mīnām vienmēr atrodas galā,

bet arī tad jāskatās, vai iekšā nav sprāgstviela, jo tāds artefakts mājās draud ar kriminālatbildību!

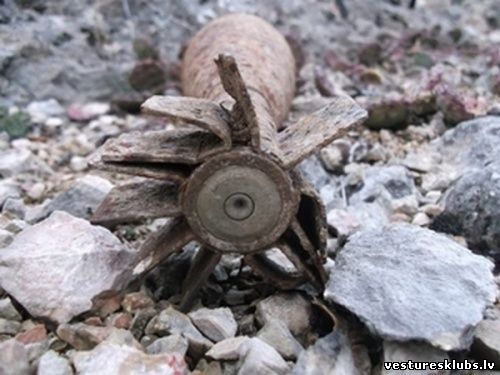

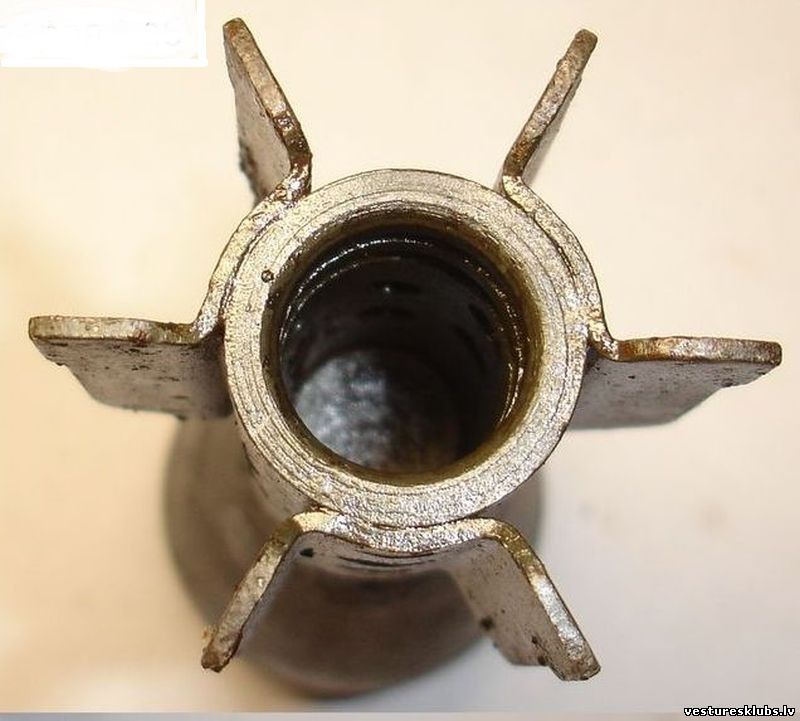

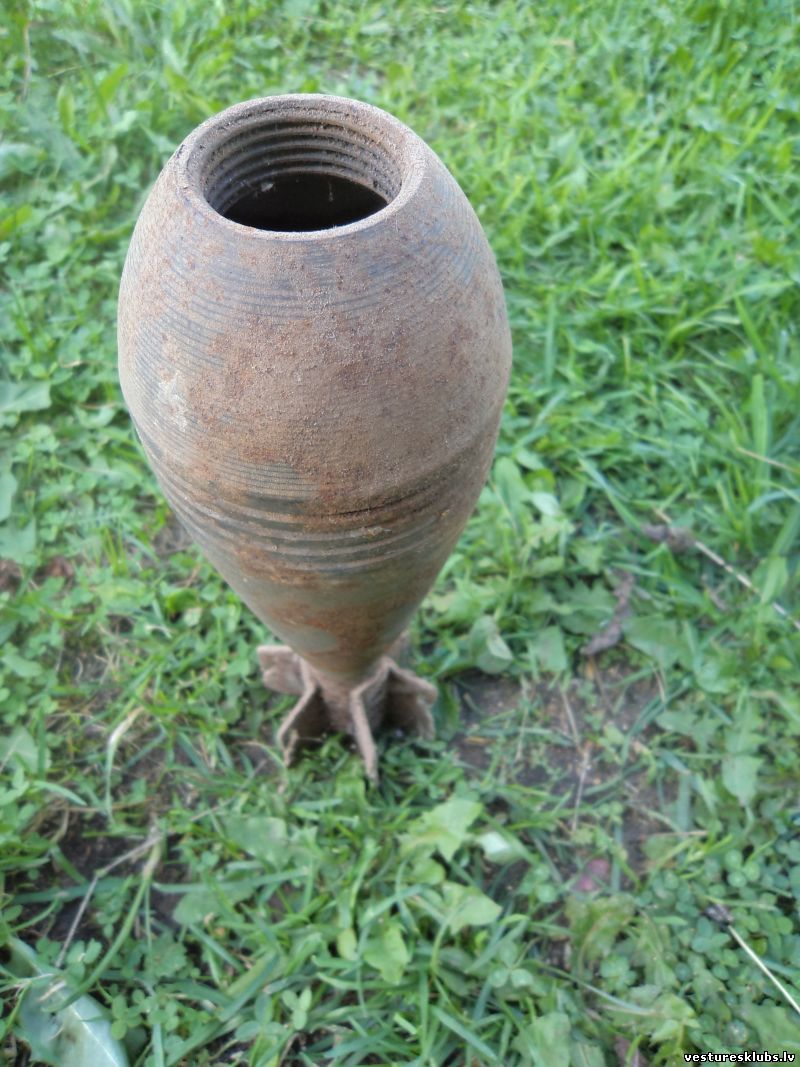

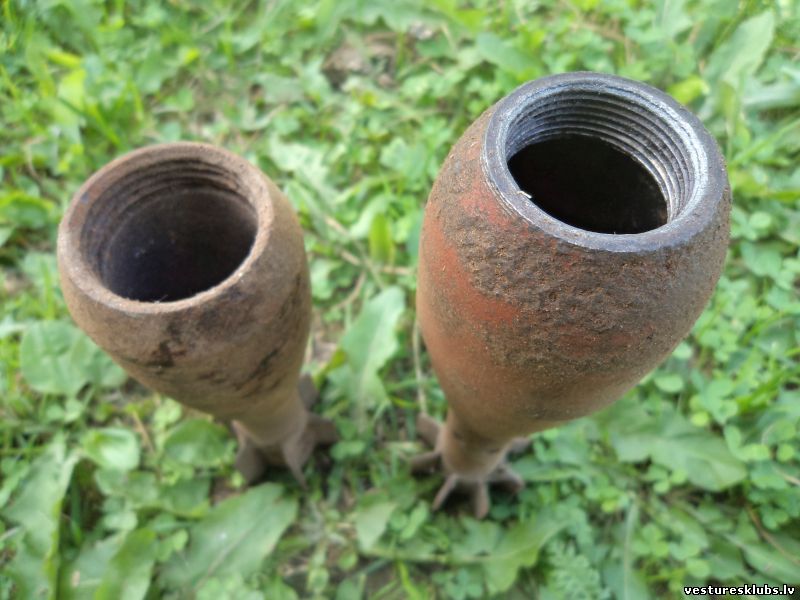

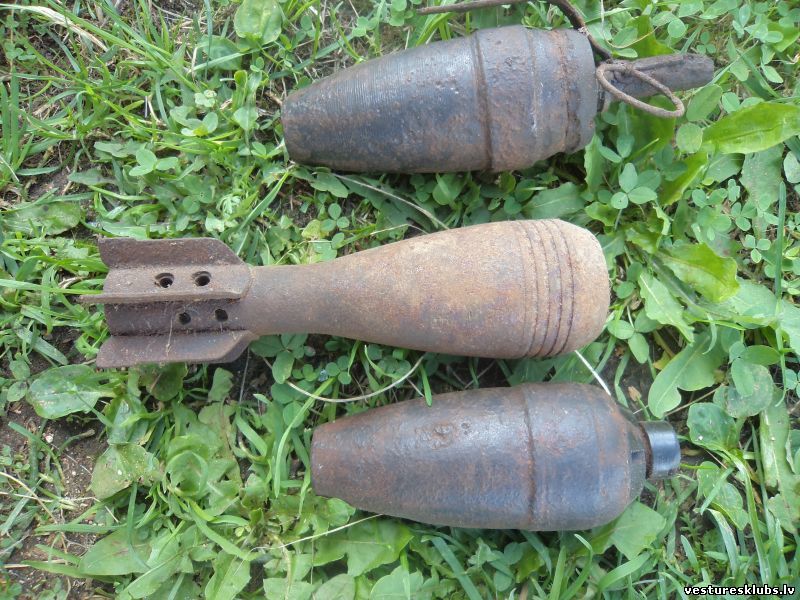

Ja mīnai abi gali tukši,

tā ir pilnīgi nekaitīga.
Vēl var gadīties krautuvē detonējušas mīnas. Arī tās ir visumā drošas. Tomēr, ja galā palicis spridzinātājs, jābūt uzmanīgam - var palikt bez pirkstiem!

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 13:33 | Komentāri # 258
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

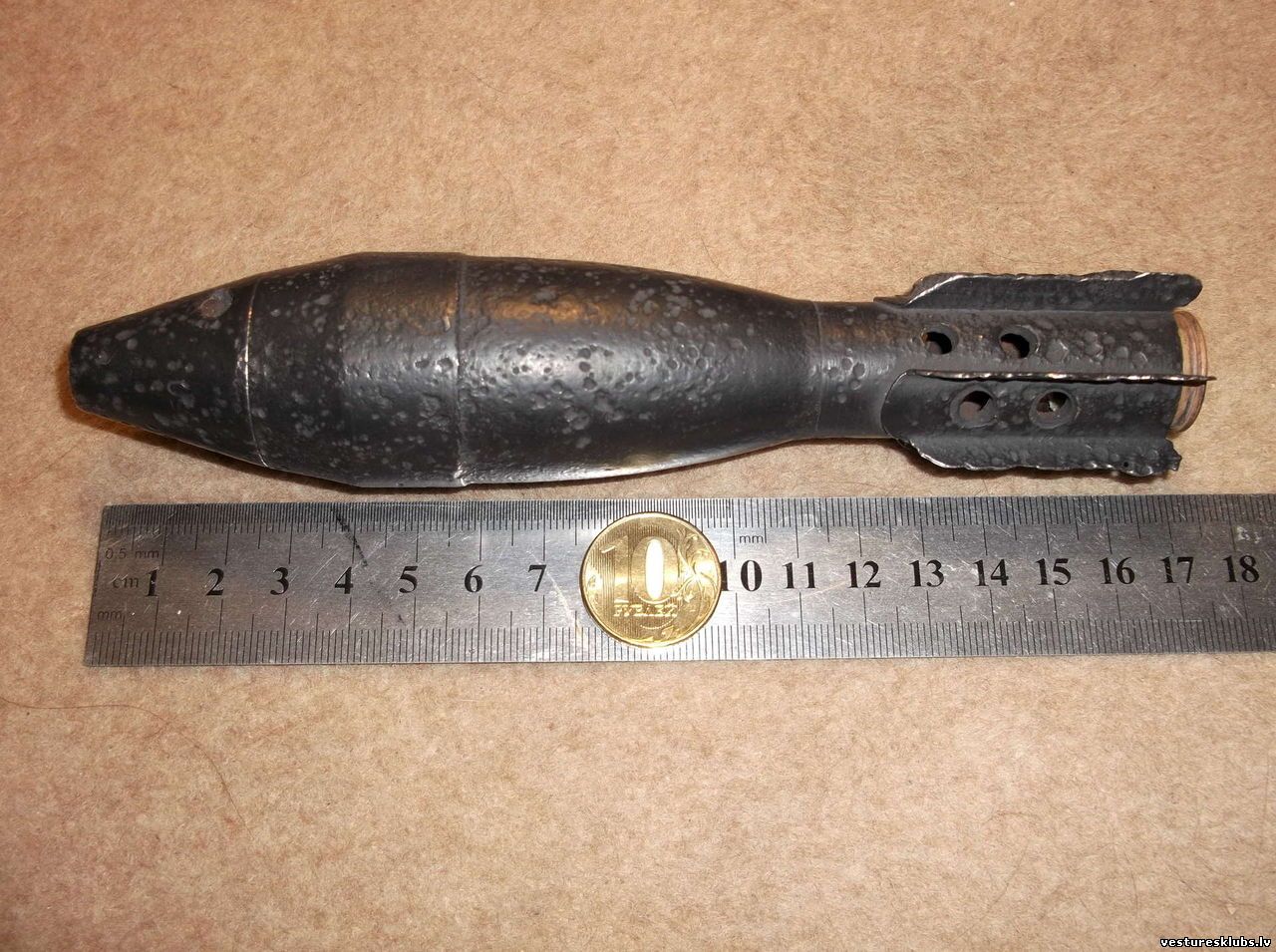

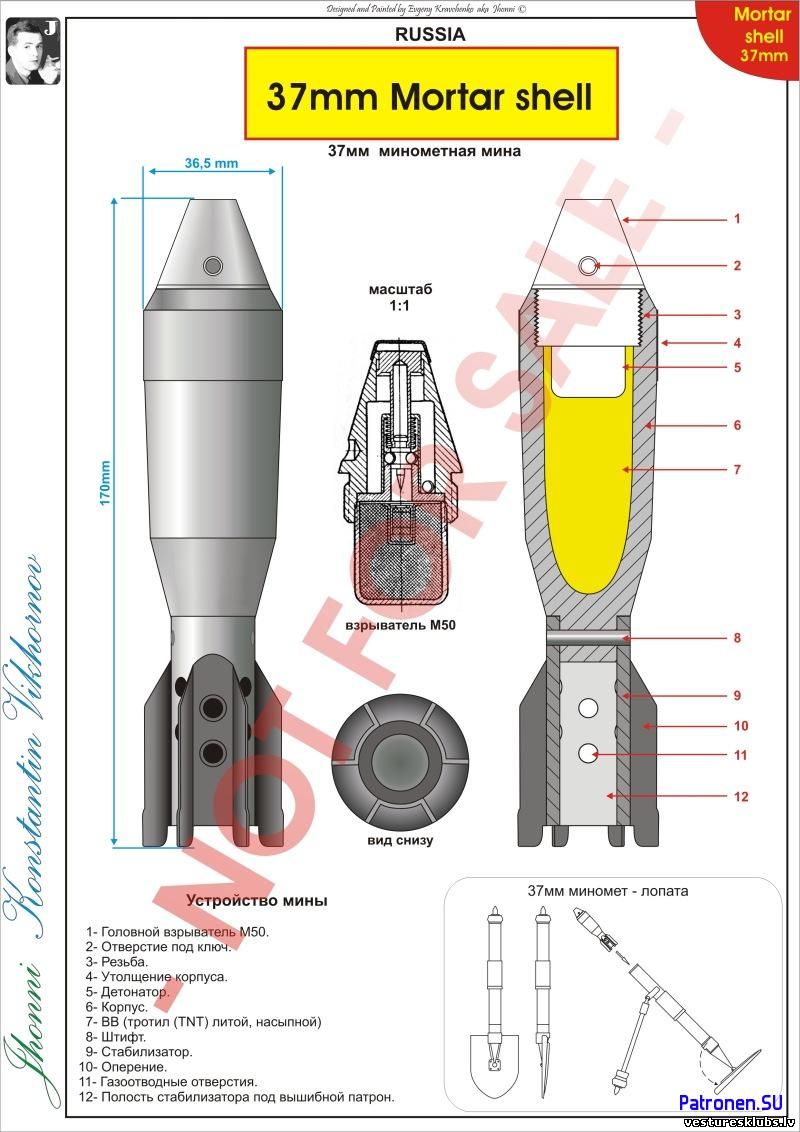

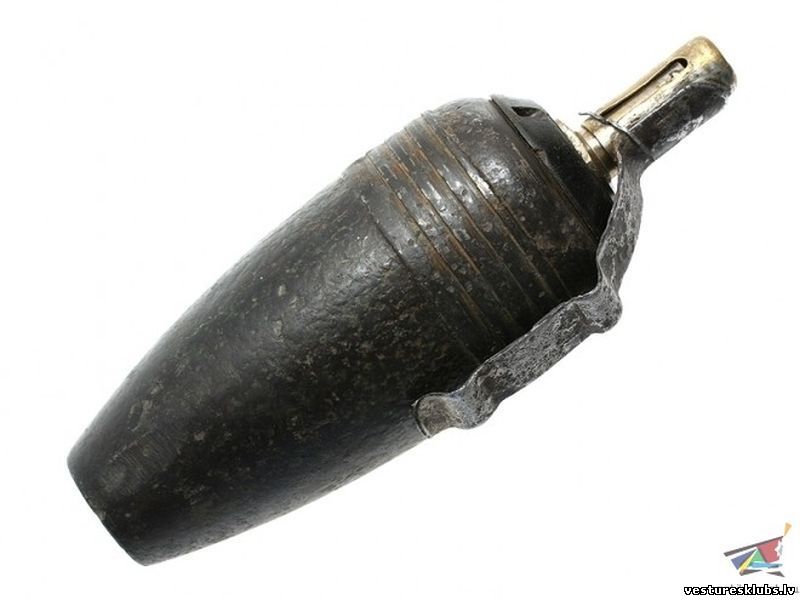

37 mm (PSRS)




Latvijā varētu būt liels retums, jo to bruņojumā pieņēma 1939. gadā, bet jau 1941. gadā pārstāja ražot. "Ziemas kara" laikā tā sevi neattaisnoja, tomēr saražoto munīciju izmantoja arī kara ar Vāciju sākumā.

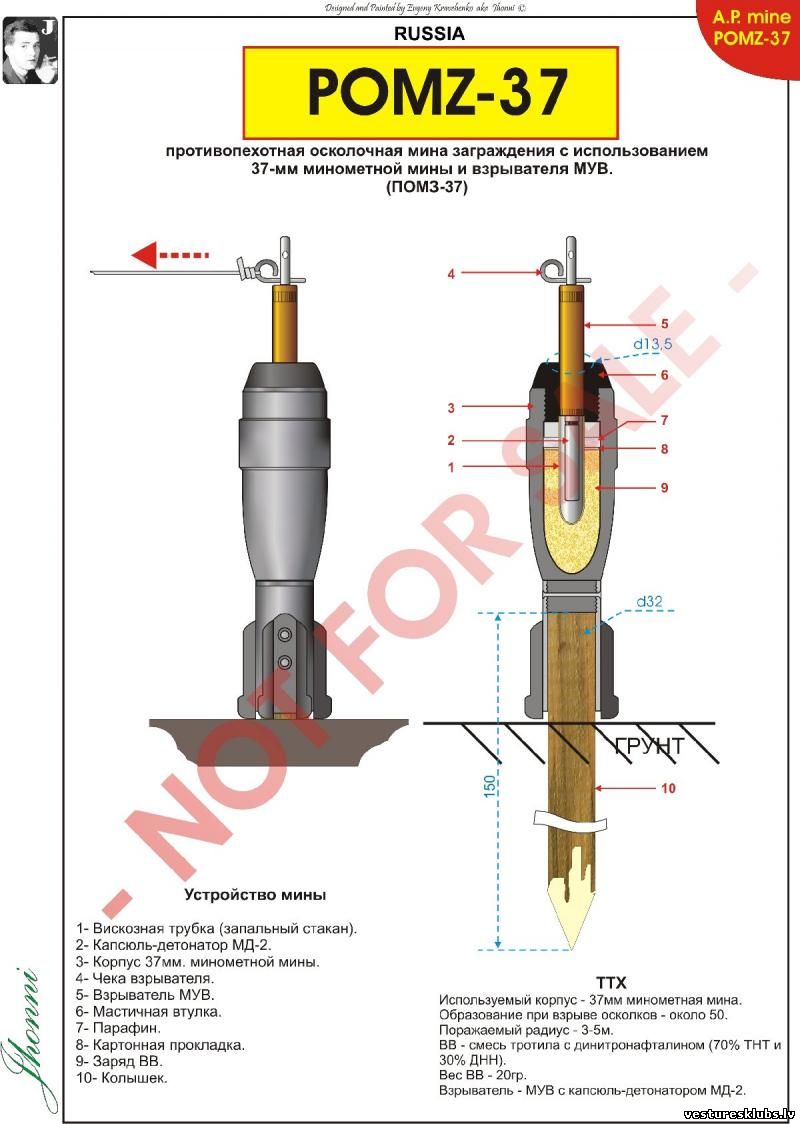

Daļa no tām tika izmantotas kā kājnieku mīnas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 13:35 | Komentāri # 259
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Mīnas glabāja speciālā ap vidukli apliekamā jostā.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 13:40 | Komentāri # 260
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

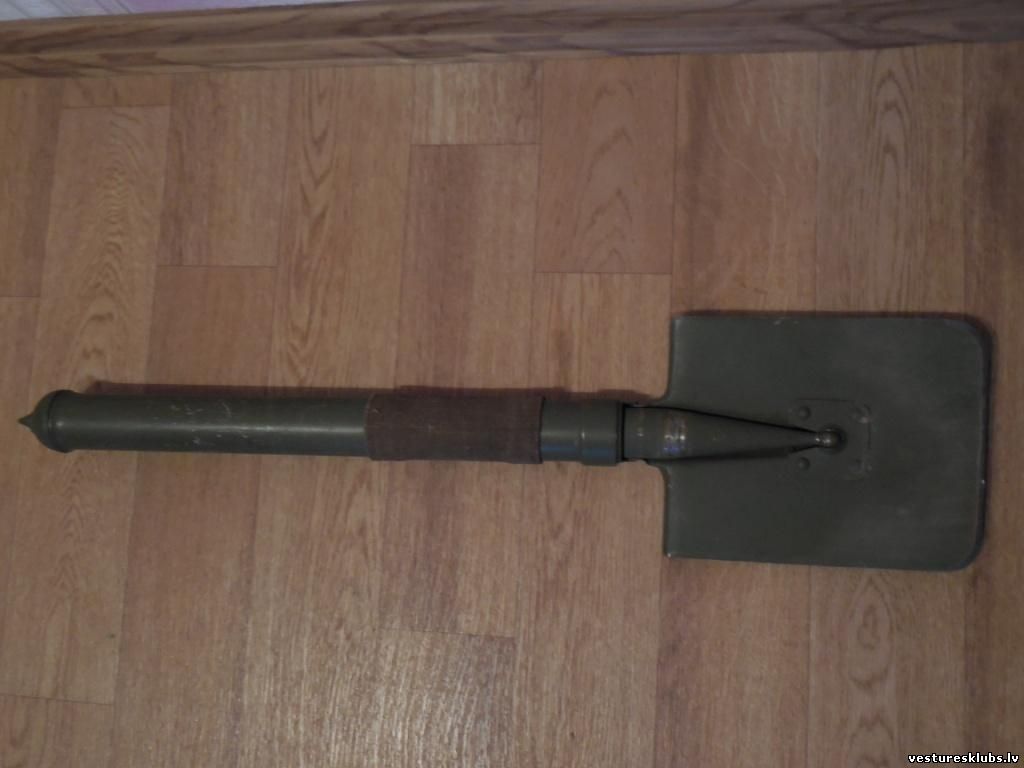

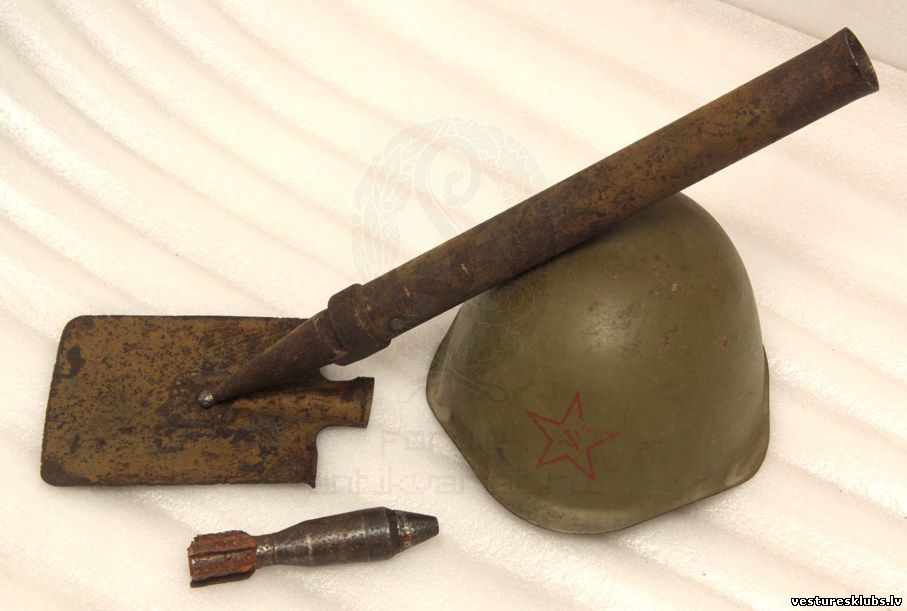

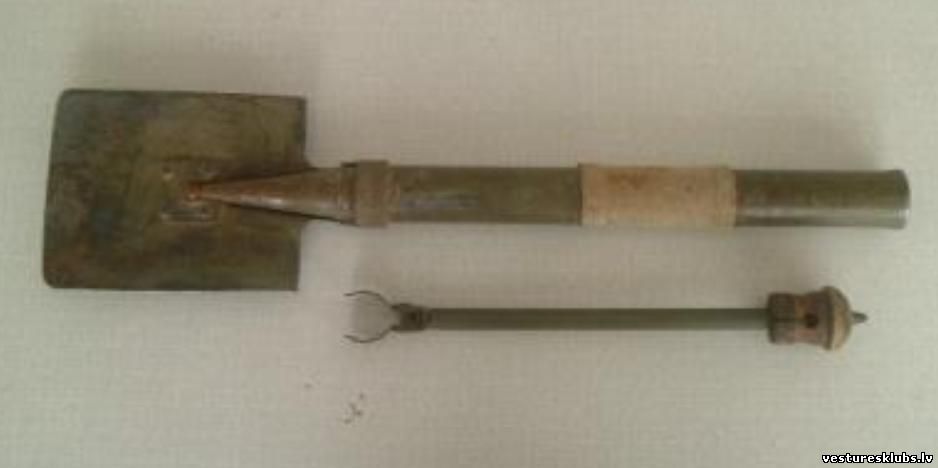

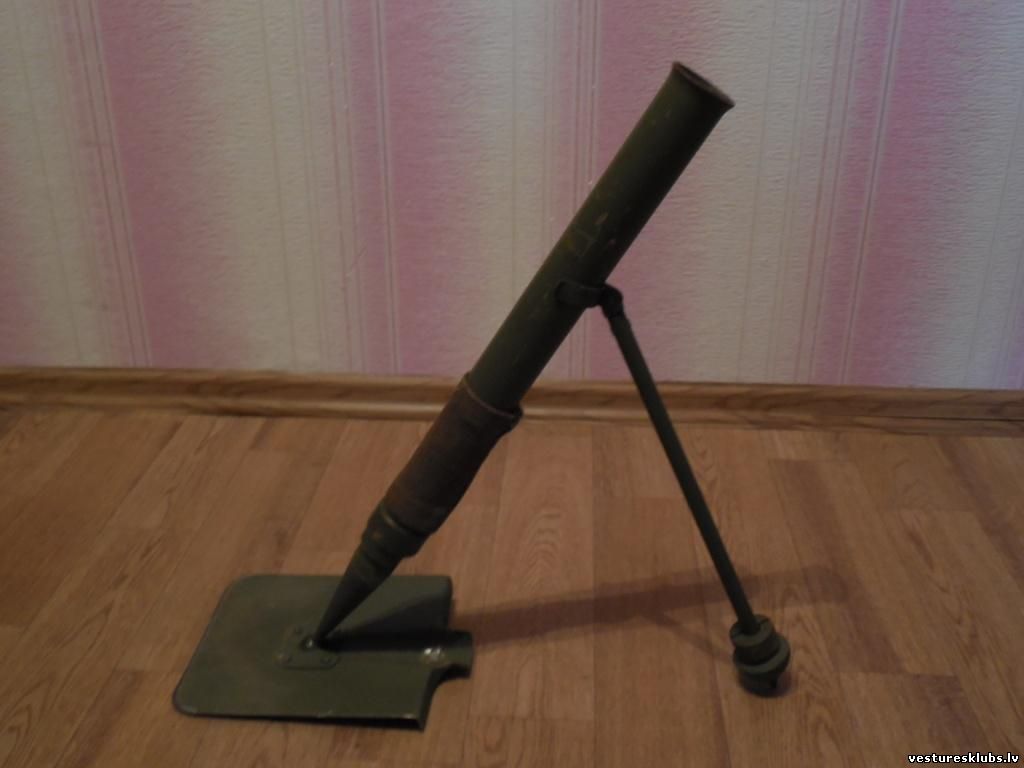

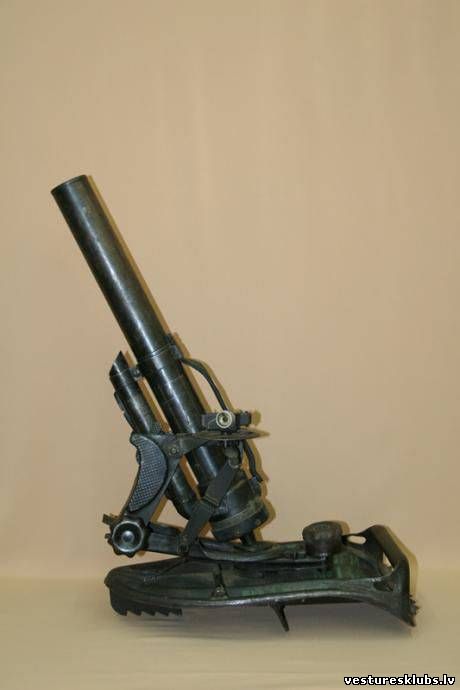

Unikāls bija pats mīnmetējs - lāpsta (tā teikt, divi vienā).



Galvenais trūkums bija neesošais tēmeklis. Strēlniekam vajadzēja koriģēt slīpumu uz aci. Arī lidojuma tālums grozījās ap 200 m.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 13:42 | Komentāri # 261
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Te neliela rekonstrukcija

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 14:52 | Komentāri # 262
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

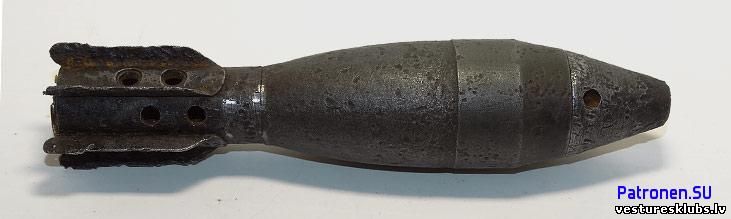

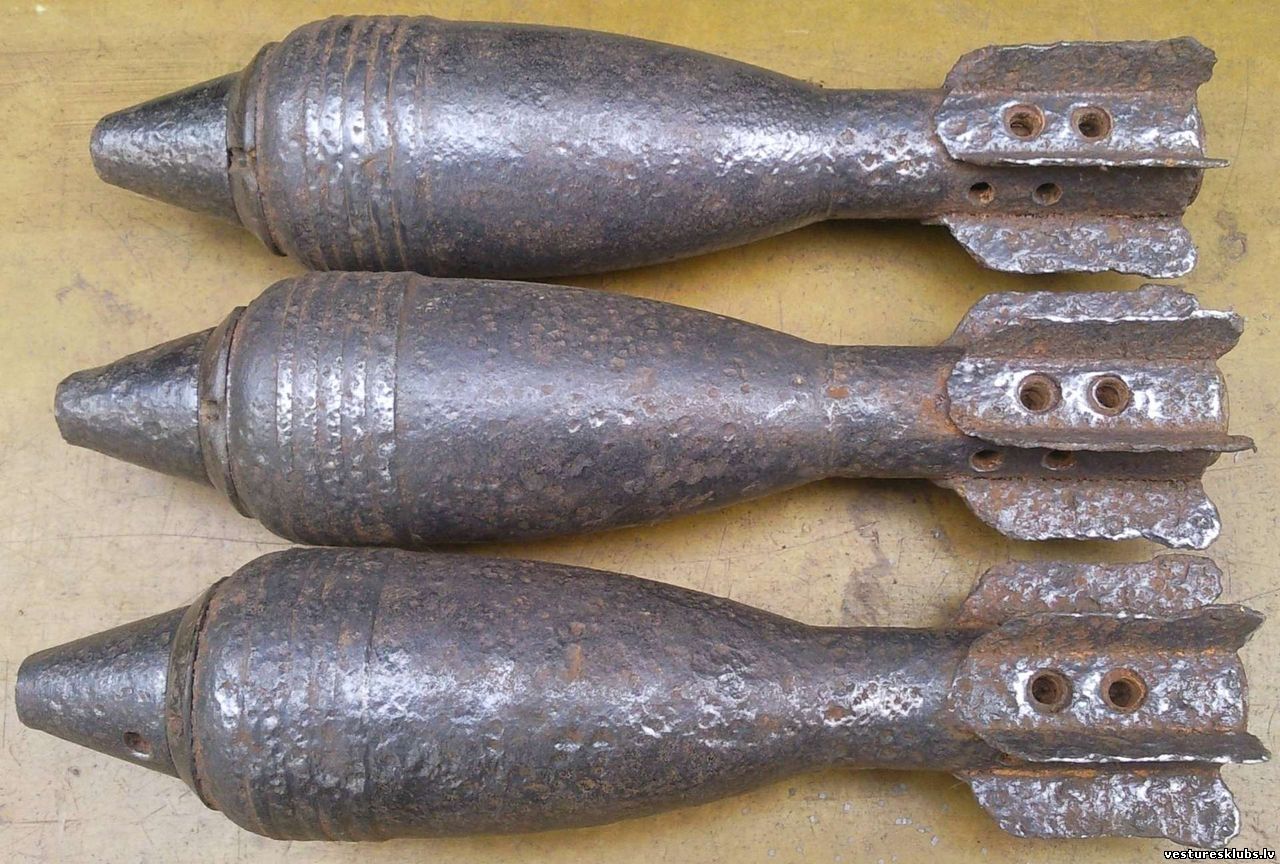

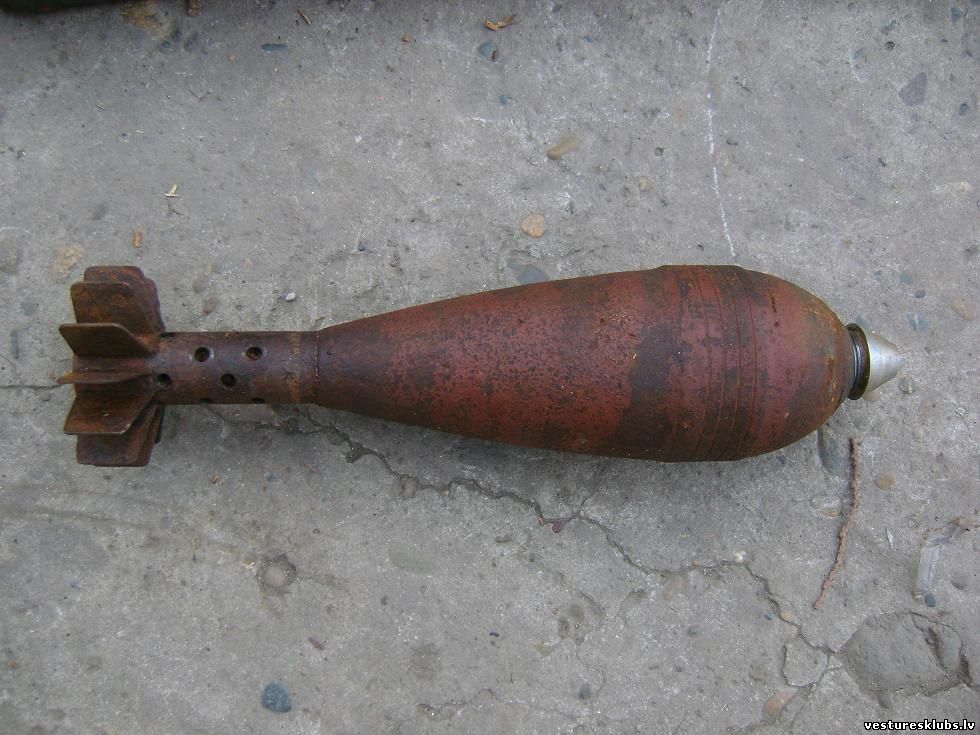

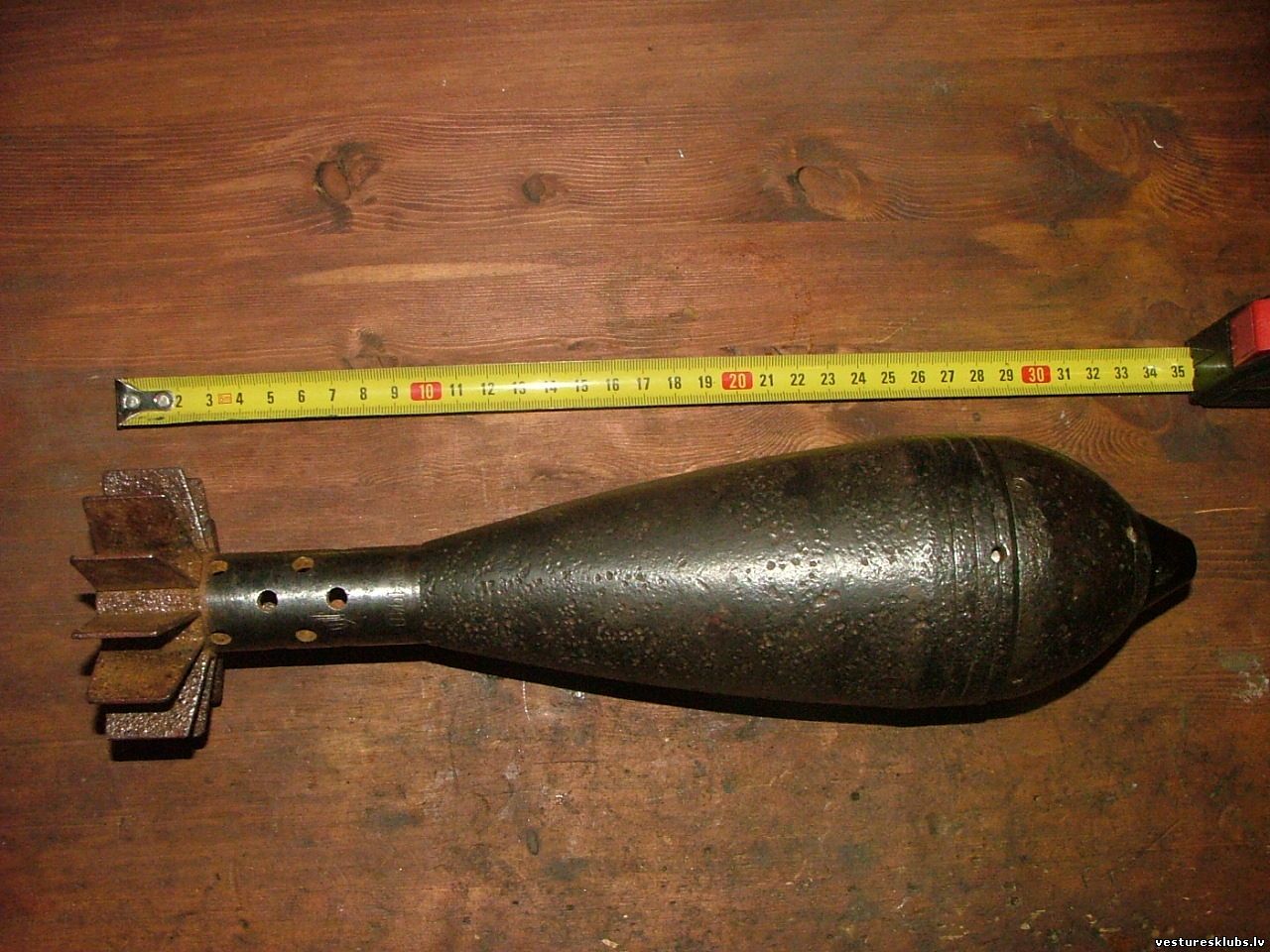

50 mm (PSRS)



Bija ar triju veidu spridzinātājiem:
М-1


М-50


МП


Latvijas teritorijā vislielākā iespēja atrast pēdējo variantu.

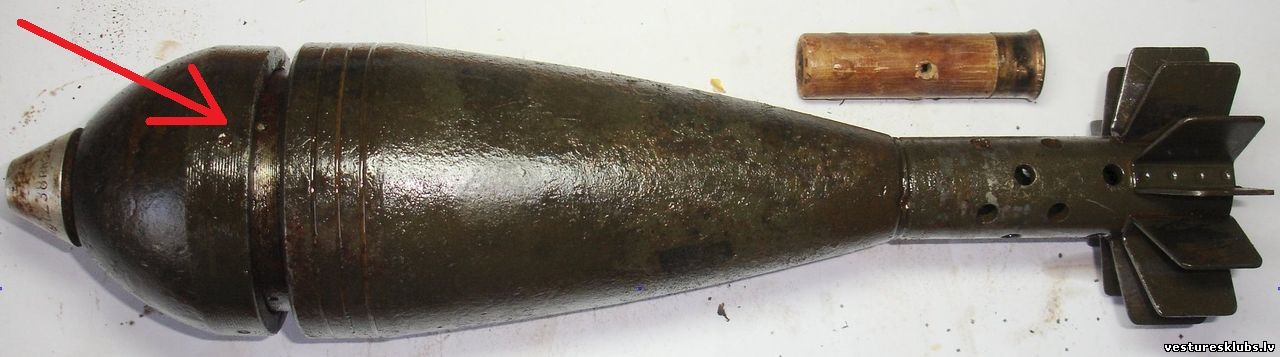

P.S. Pēdējā attēlā redzamajai mīnai ir ieskrūvēts spridzinātājs МП 82, bet visos aprakstos uzsvērts, ka tās bija aprīkotas ar līdzīgo, bet nedrošāko МП. Domājams, ka šajā gadījumā maketa īpašniekam nav bijis pie rokas oriģinālā modeļa...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 14:57 | Komentāri # 263
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

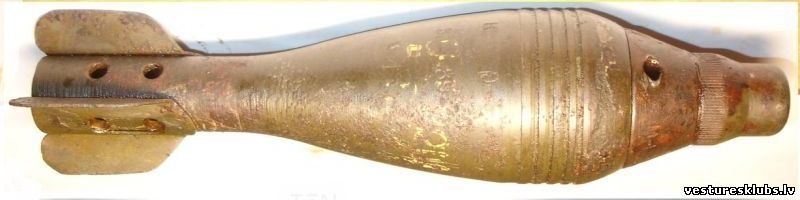

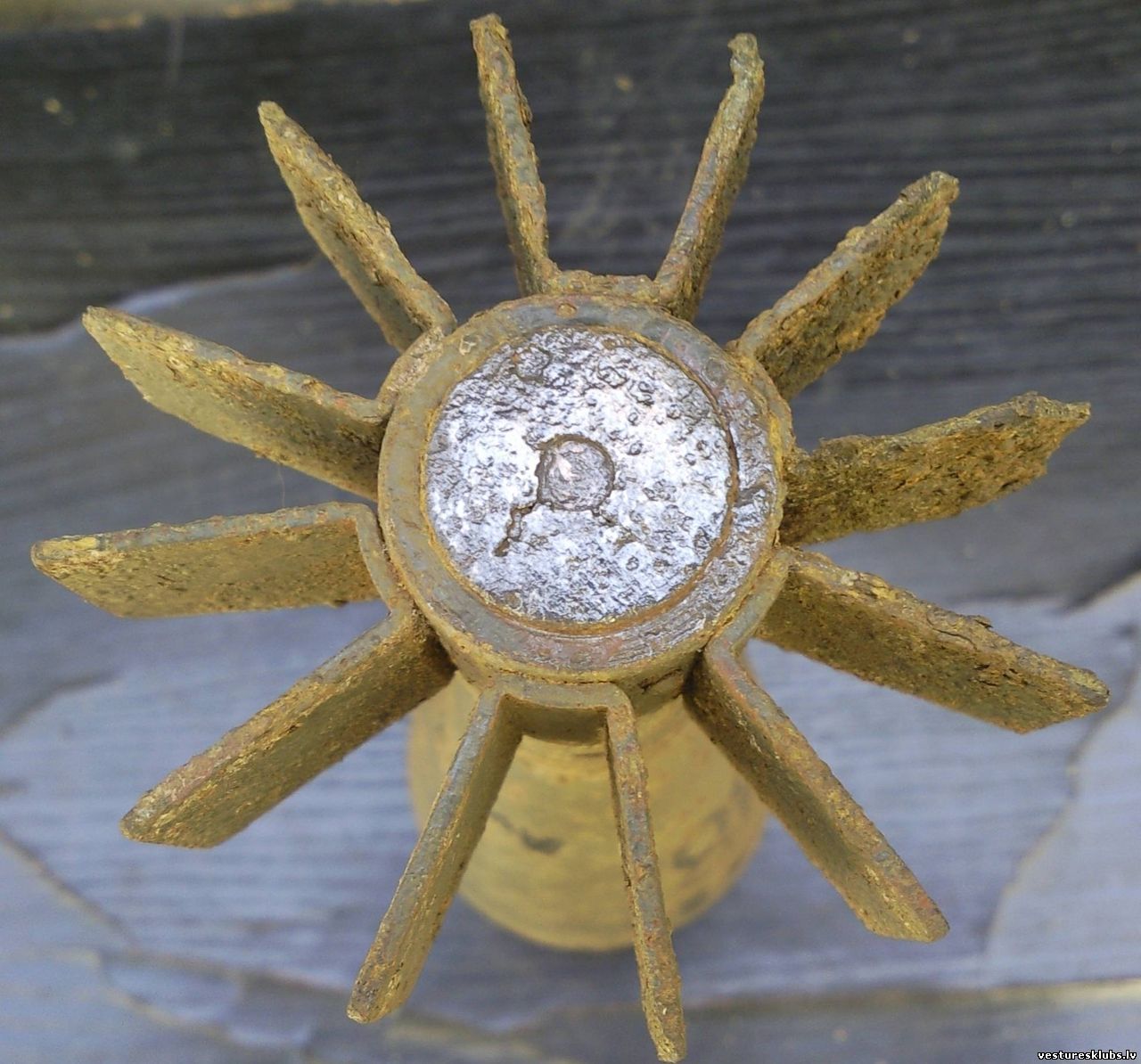

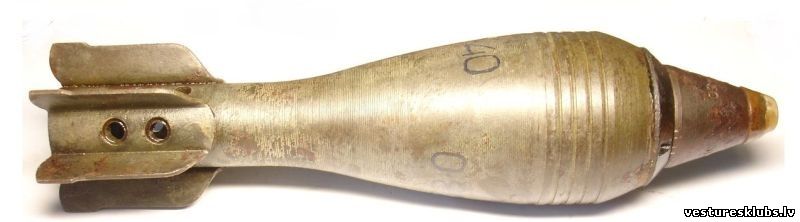

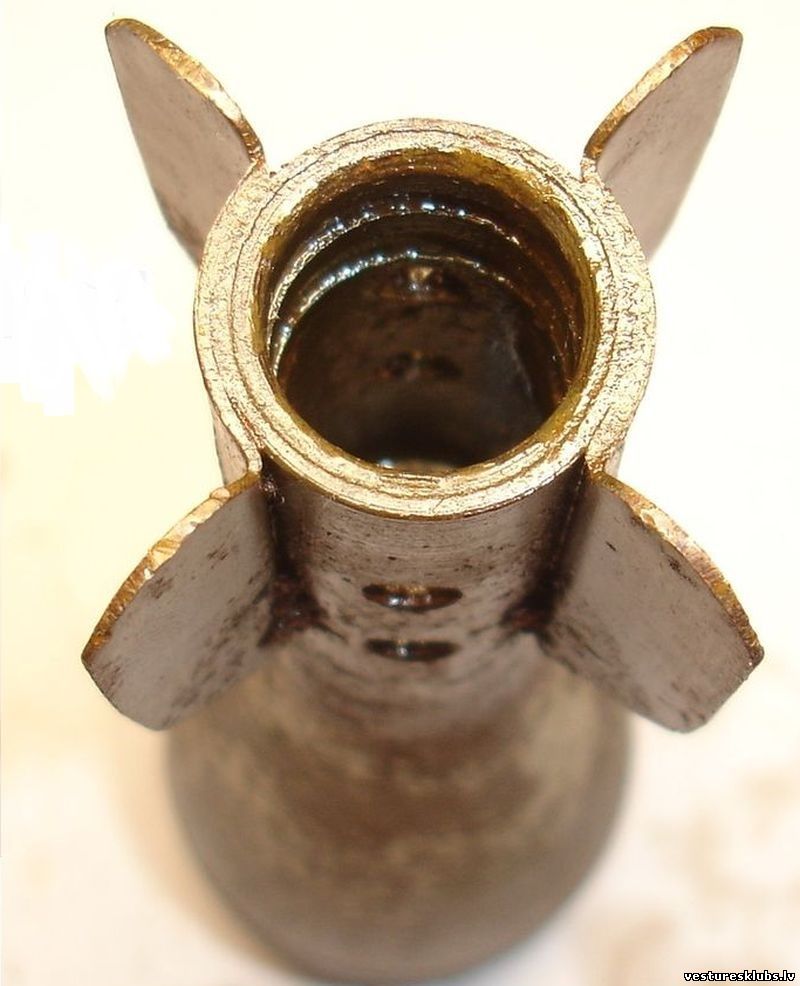

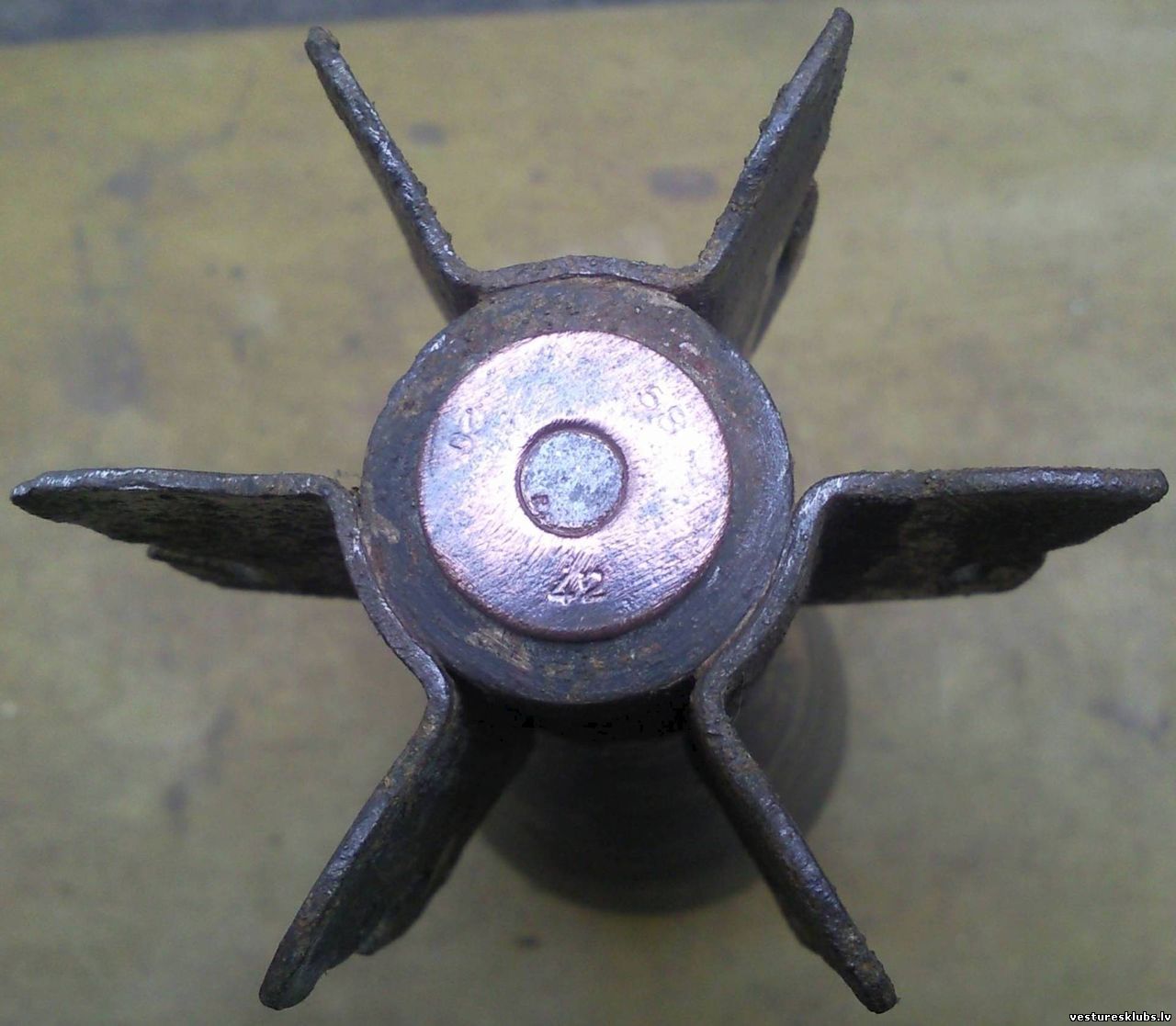

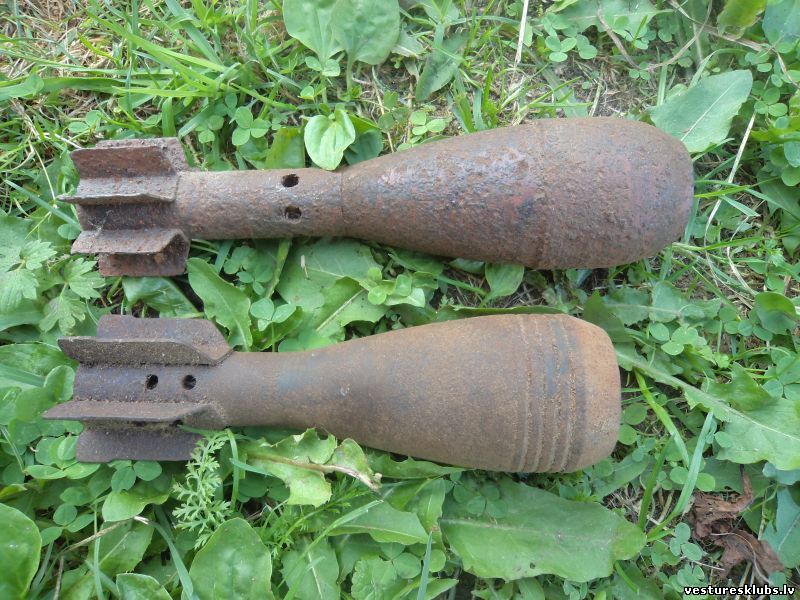

Sākotnēji ražoja ar 4 spārniņiem

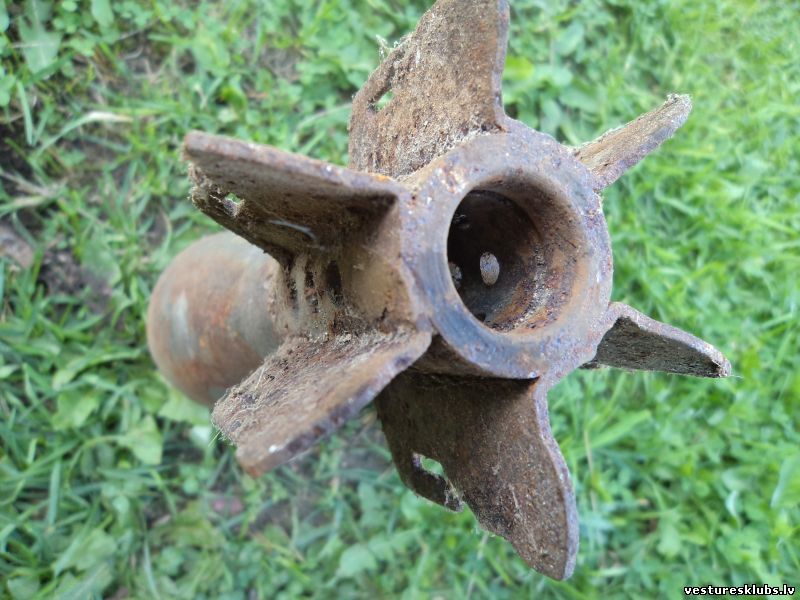

Vēlāk ar 6


Salīdzinājumā ar vācu tāda paša kalibra mīnām, bija īsākas.

Turklāt vācu mīnām bija 8 spārniņi un alumīnija detonators (retāk plastmasas), kamēr krievu, visbiežāk, bakelīta.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 15:06 | Komentāri # 264
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

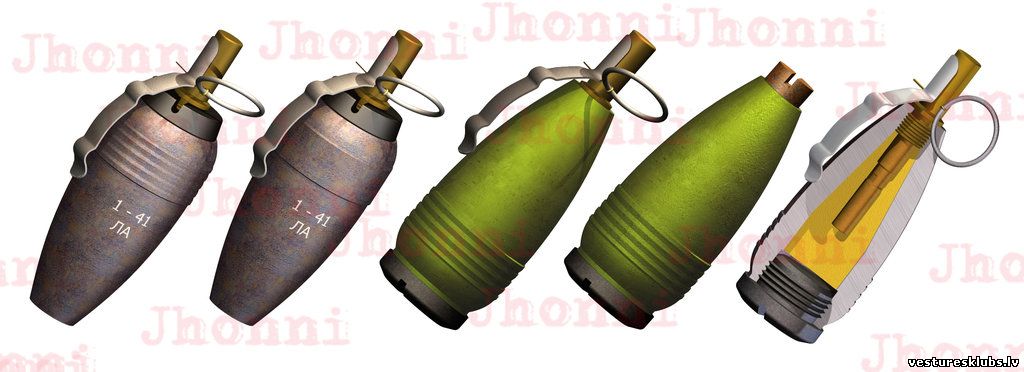

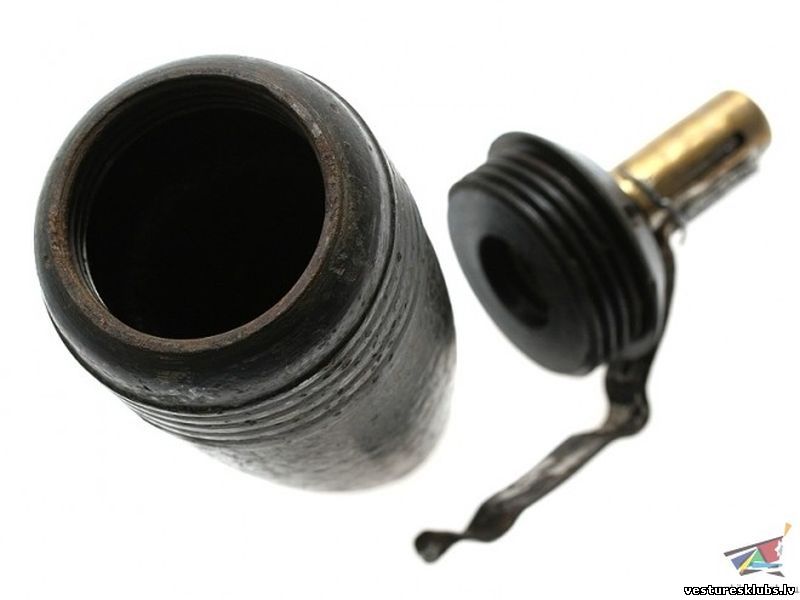

Interesanti, ka šo mīnu korpusus izmantoja arī rokas granātu ražošanā.


Sastopami varianti ar detonatoru gan resgalī, gan tievgalī. Lai ne bieži, bet atrodamas arī pie mums.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 15:32 | Komentāri # 265
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Paši 50 mm mīnmetēji bija visai lieli, neparocīgi un ar vairākiem trūkumiem.

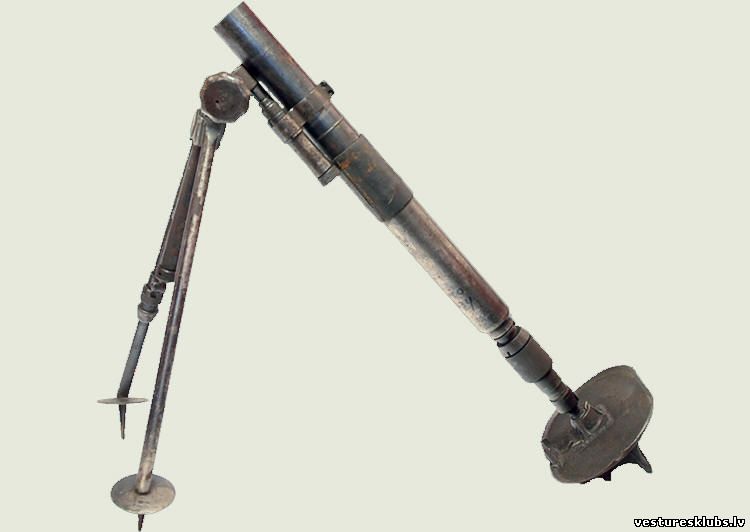

1938. gada parauga PM-38


1940. gada parauga PM-40

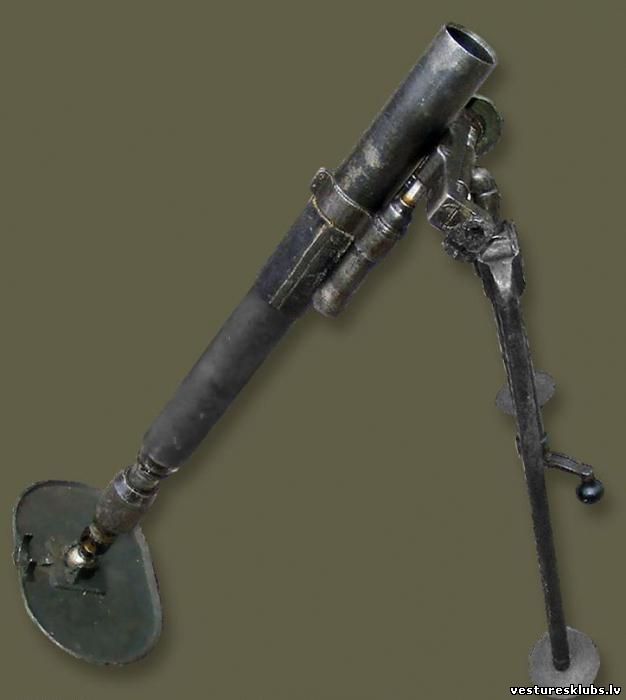

Tikai 1941. gada modelis PM-41 (Šamarina mīnmetējs) (analogs vācu) bija ērts lietošanā.


Diemžēl tas armijā nonāca vien 1943. gadā, kad abas puses pārtrauca šā kalibra munīcijas ražošanu.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 15:53 | Komentāri # 266
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Sākumā mīnas (līdzīgi kā 37 mm), bija paredzēts nēsāt ap vidukli


Tomēr, vēl pirms kara atzina, ka apkalpē nepieciešami 2 cilvēki, un munīciju pārnēsāja kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 16:10 | Komentāri # 267
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

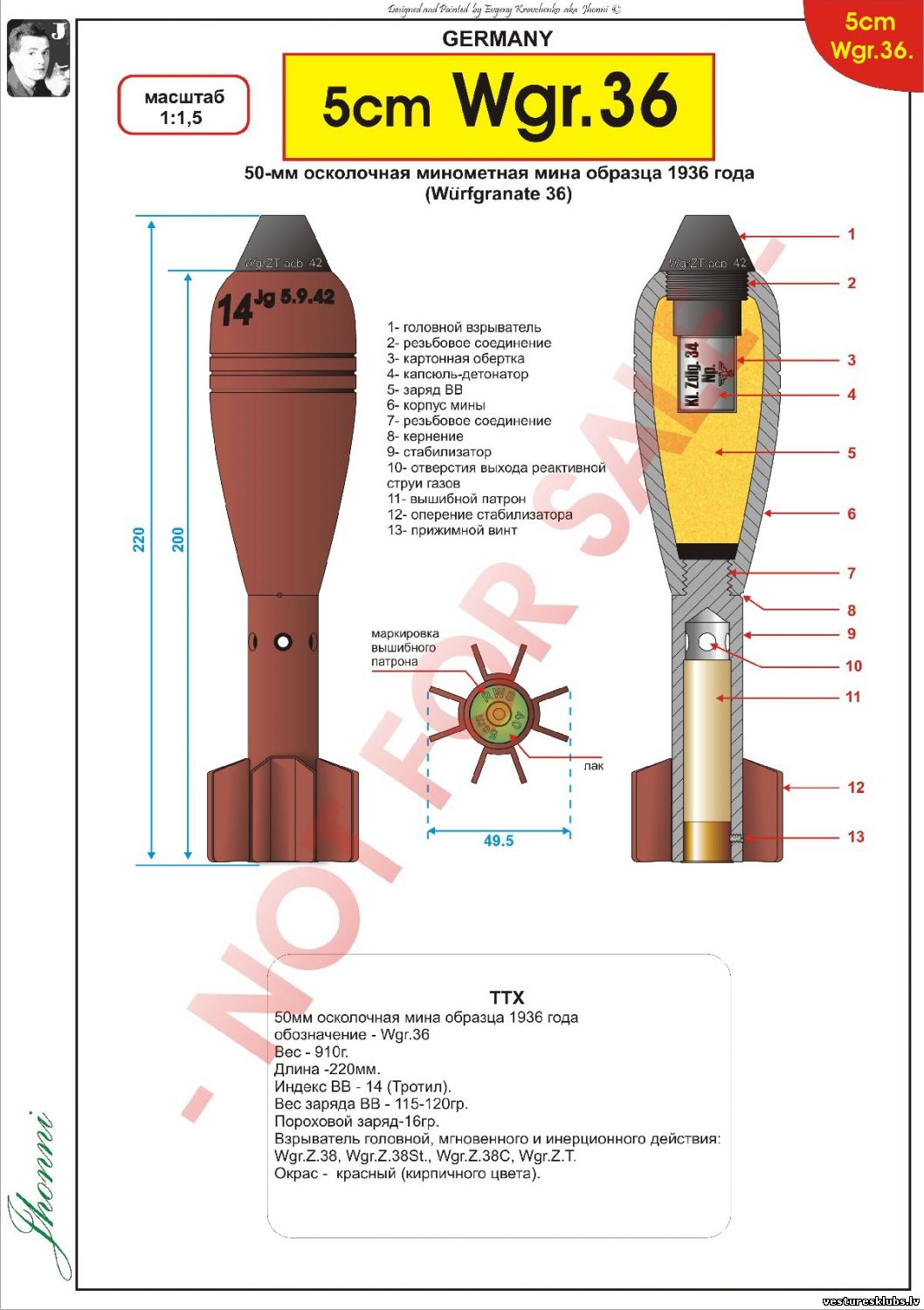

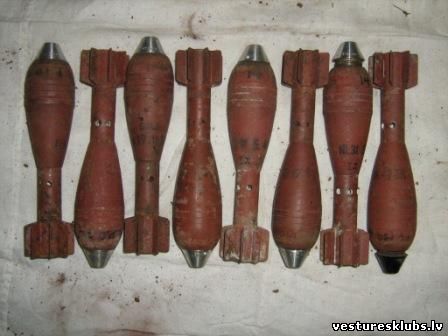

50 mm (Vācija)

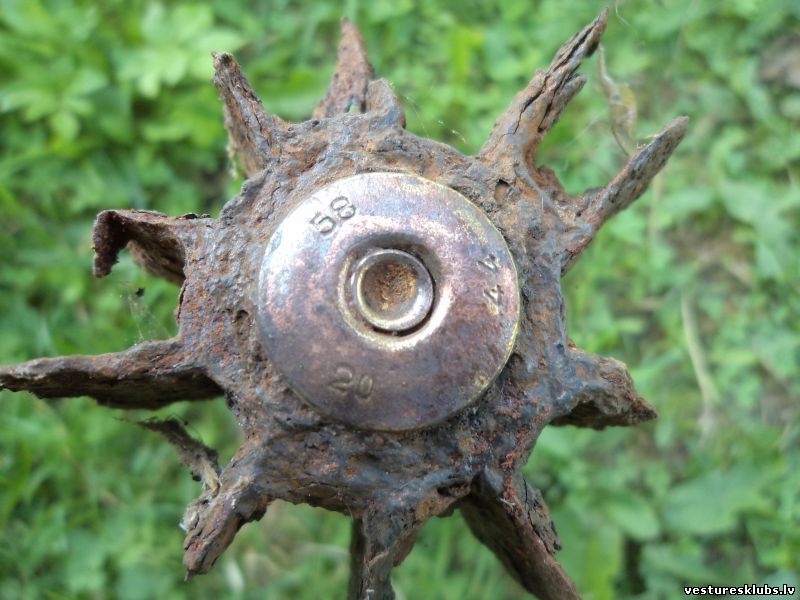

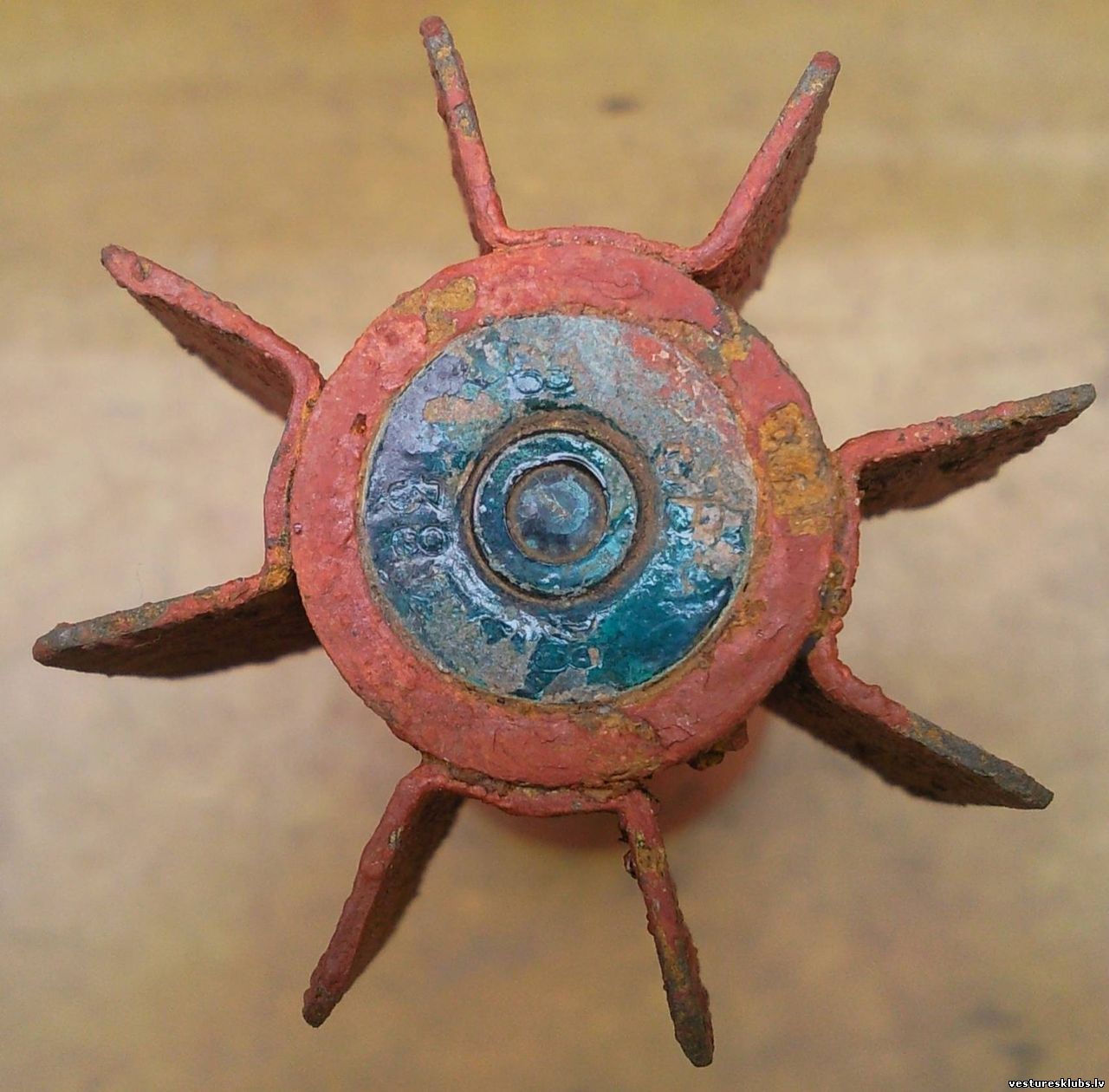

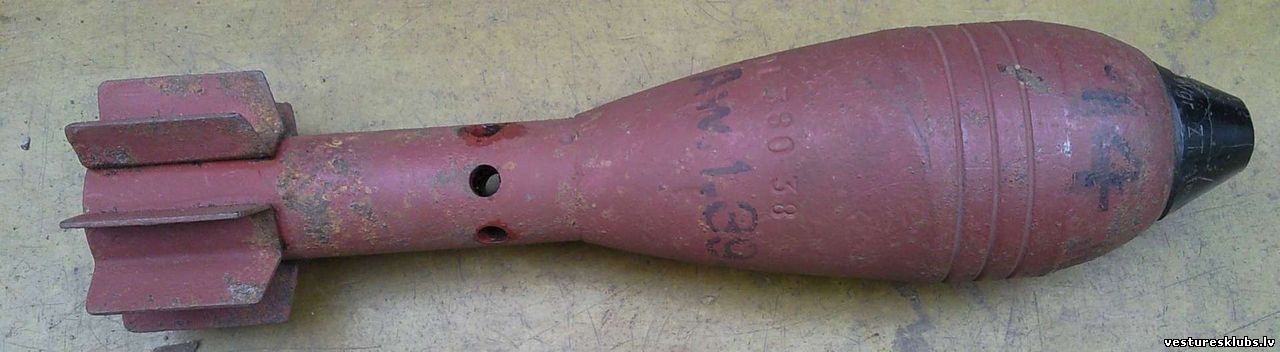

Mīna bija sarkanbrūnā krāsā ar 8 spārniņiem

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 16:16 | Komentāri # 268
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Mīnas bija ar divu veidu spridzinātājiem:

Wgr.Z.38 (alumīnija)

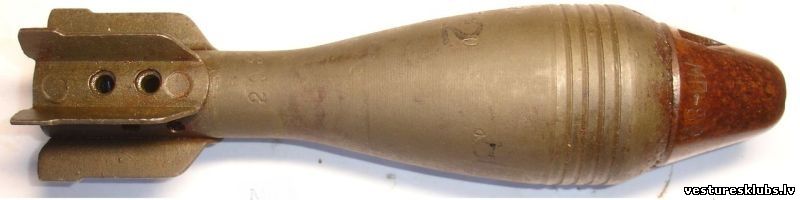

WgrZ.T. (plastmasas (bakelīts))


Pēdējo sāka ražot, lai ekonomētu alumīniju, bet tas bija ļoti jūtīgs, un to ne labprāt izmantoja. Lietus laikā ar tādām šaut pat bija aizliegts... ( bakelīta uzspridzinātāji un sprādziena ierosinātāja belzeņi bija izstrādāti vieglāki, bet bija viena problēma- ja bija sniegs vai mīksta grunts - uzspridzinātāji nenostrādāja, jo nesaņēma pienācīgu triecienu)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 16:28 | Komentāri # 269
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

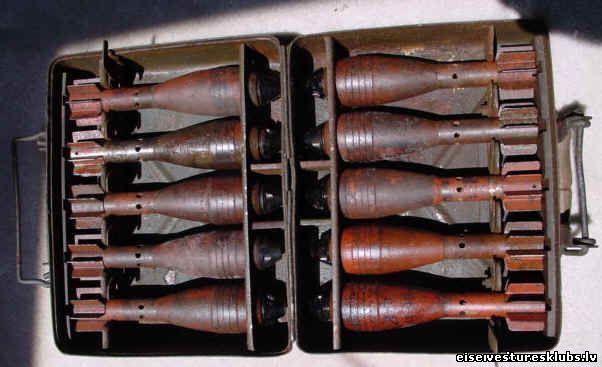

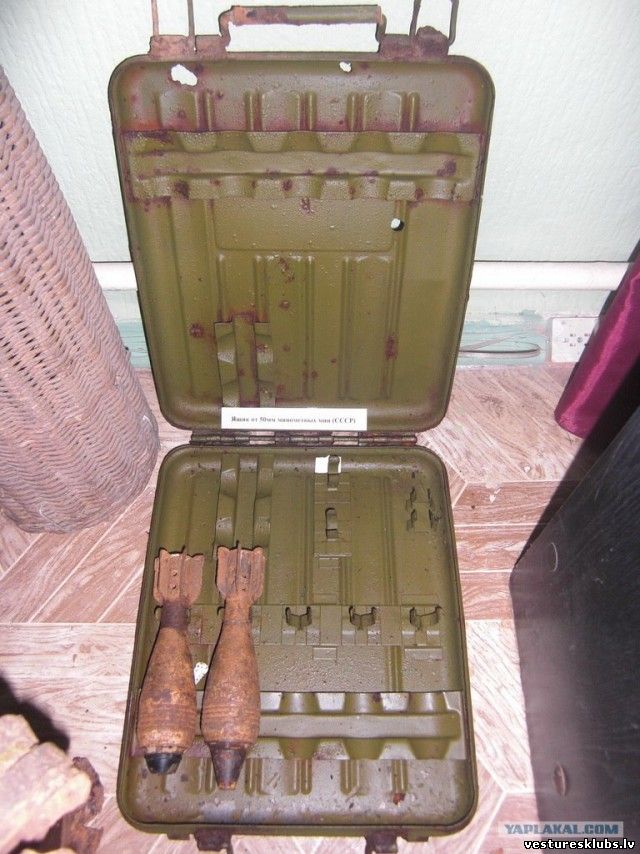

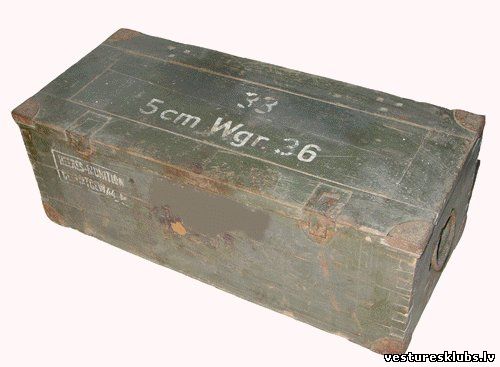

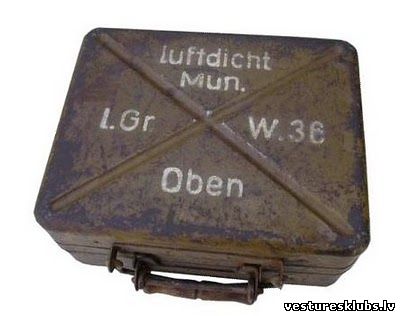

Munīciju transportēja metāla kastēs.


Bet automātiskajam mīnmetējam M 19 (Tādi gan, jādomā, pie mums nebija. Tos izmantoja dzotos) koka kastēs pa 30 gab.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 04.Septembris.2016, 16:38 | Komentāri # 270
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

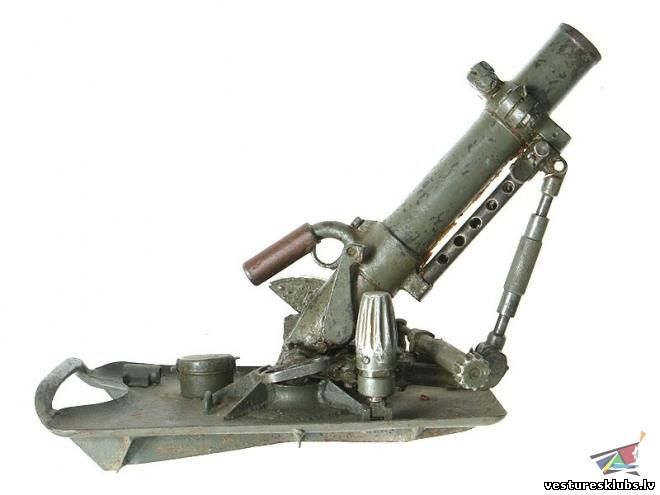

1936. gada parauga mīnmetējs le.GrW-36 (5cm leichter Granatenwerfer 36) bija kompakts un gana precīzs.

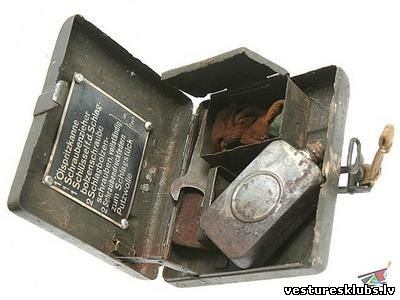

Mīnmetējnieka instrumentu kaste

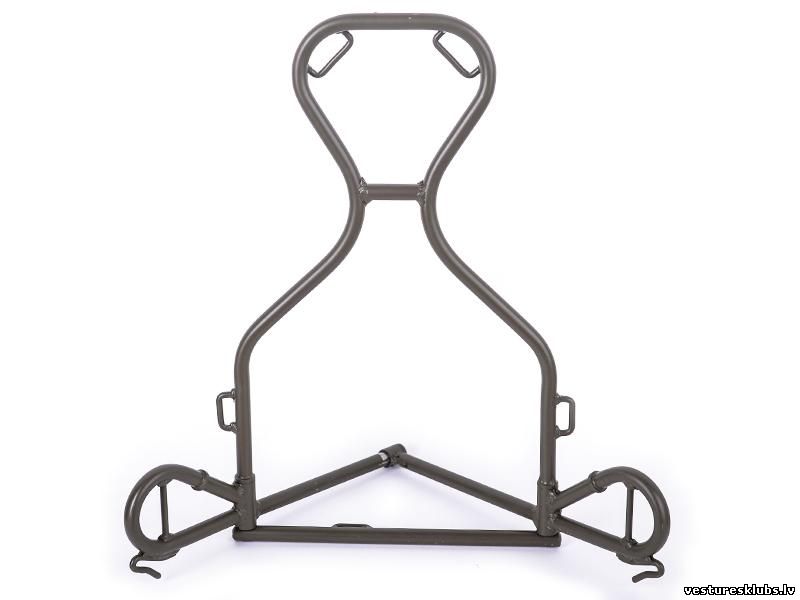

Uzkabes rāmis

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 05.Septembris.2016, 05:02 | Komentāri # 271
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

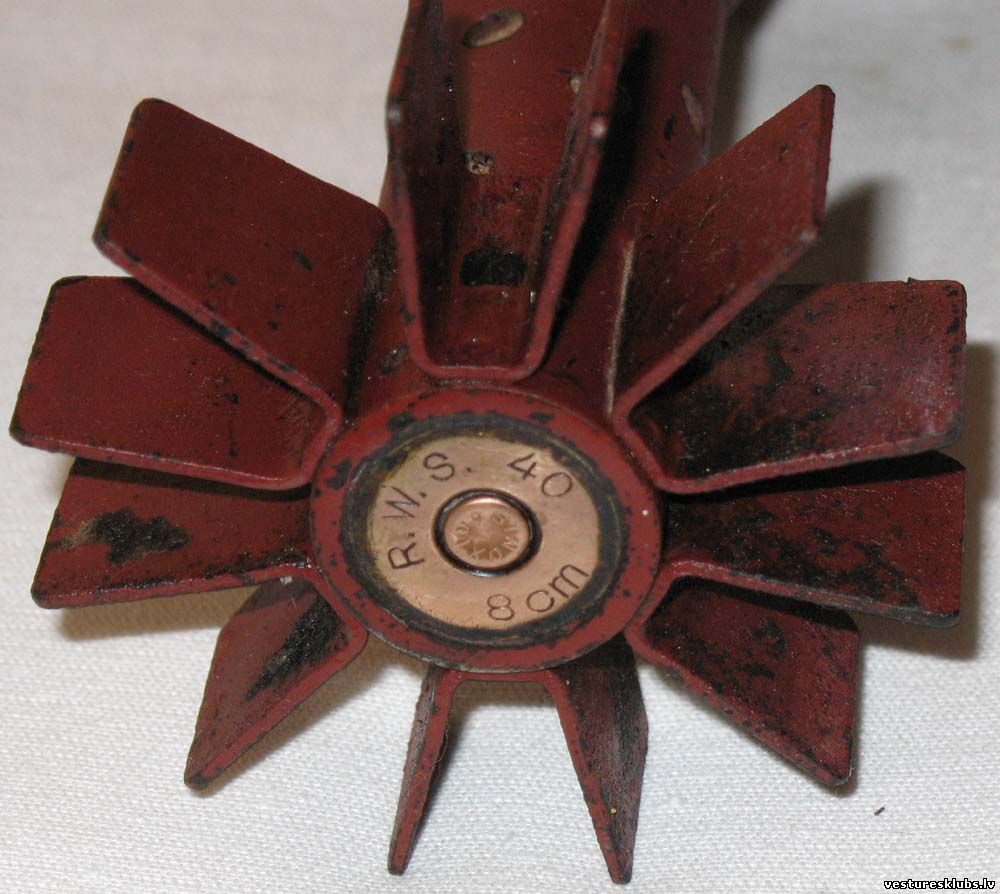

80 mm (Vācija)



Spridzinātāji visām vienādi Wgr.38.Z. vai to modifikācijas St., C, T.


Mīnas 6 veidu, bet vizuāli atšķirt var tikai "lēkājošo" mīnu:

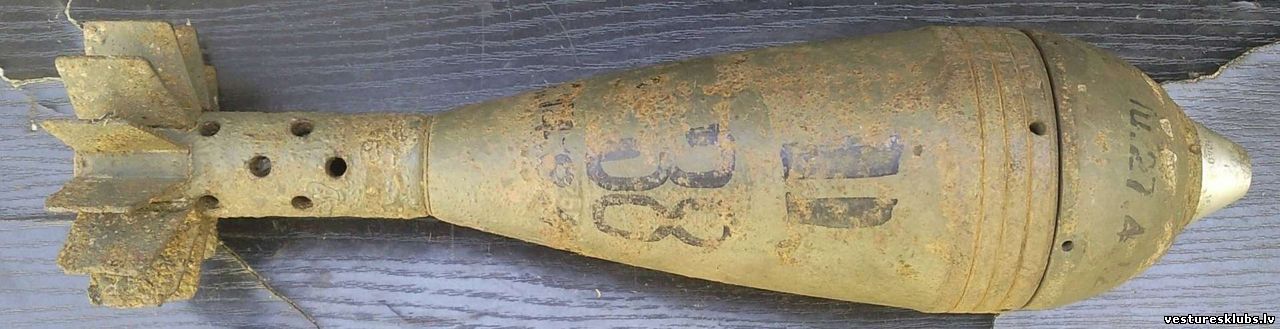

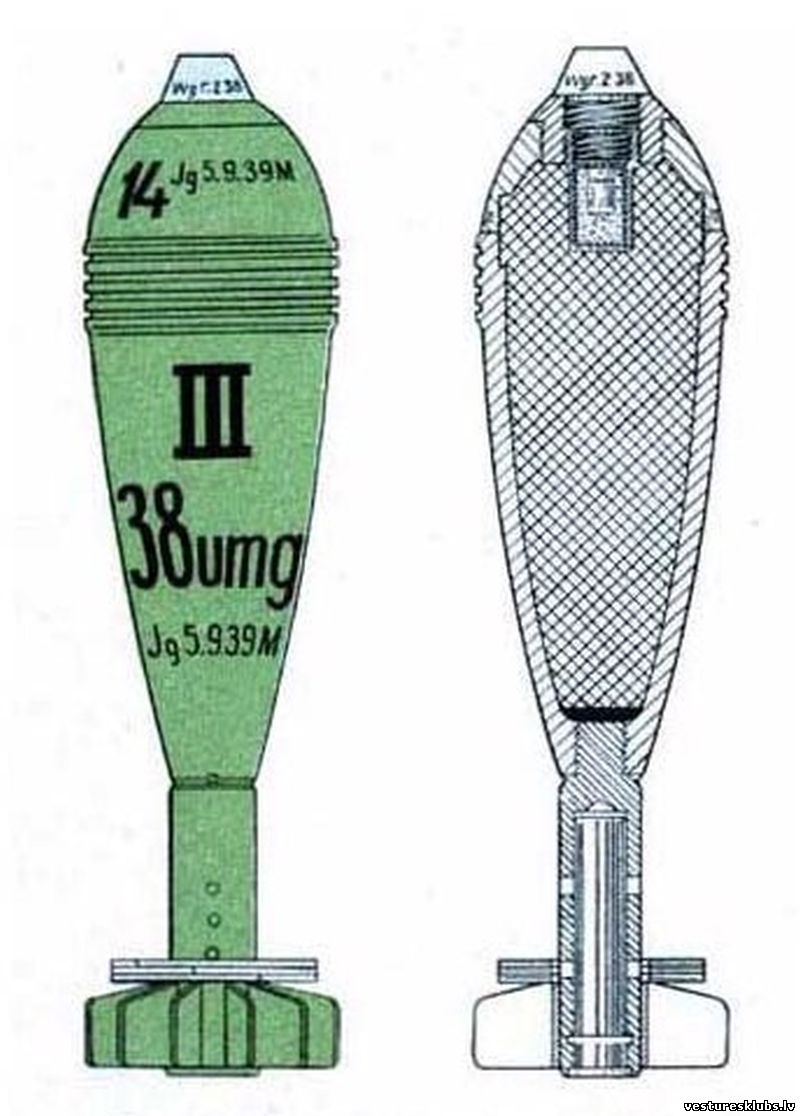

1. Šķembu mīna Wgr.34


Spridzinātāji visām vienādi Wgr.38.Z.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 05.Septembris.2016, 05:20 | Komentāri # 272
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
2. Šķembu mīna 8 cm Wgr.38 ("lēkājošās" mīnas čaulā)

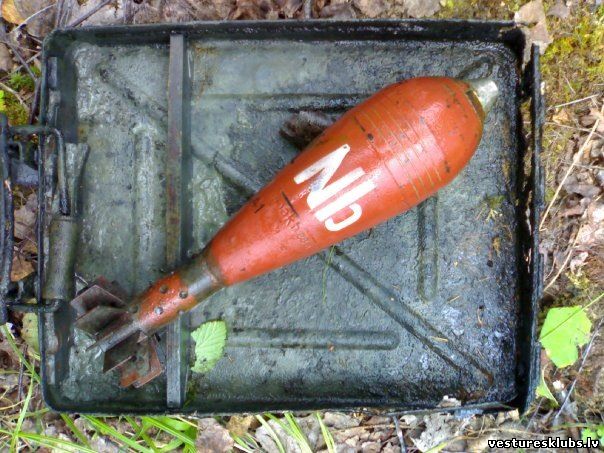

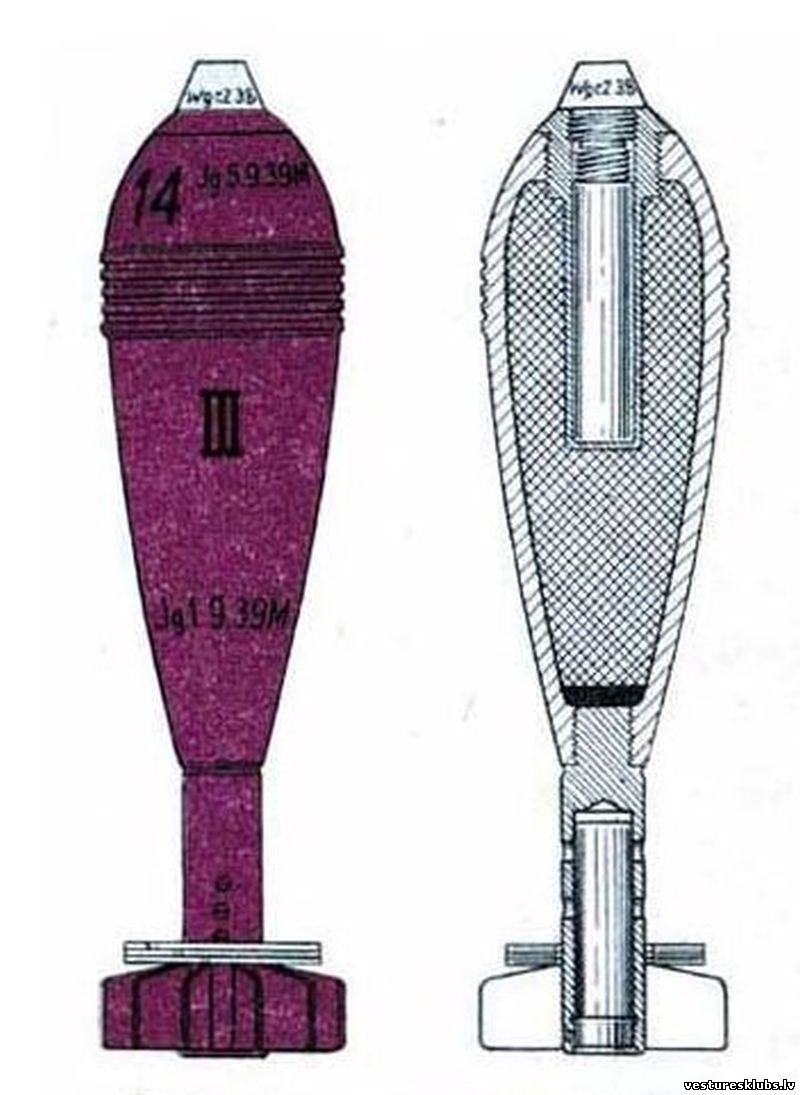

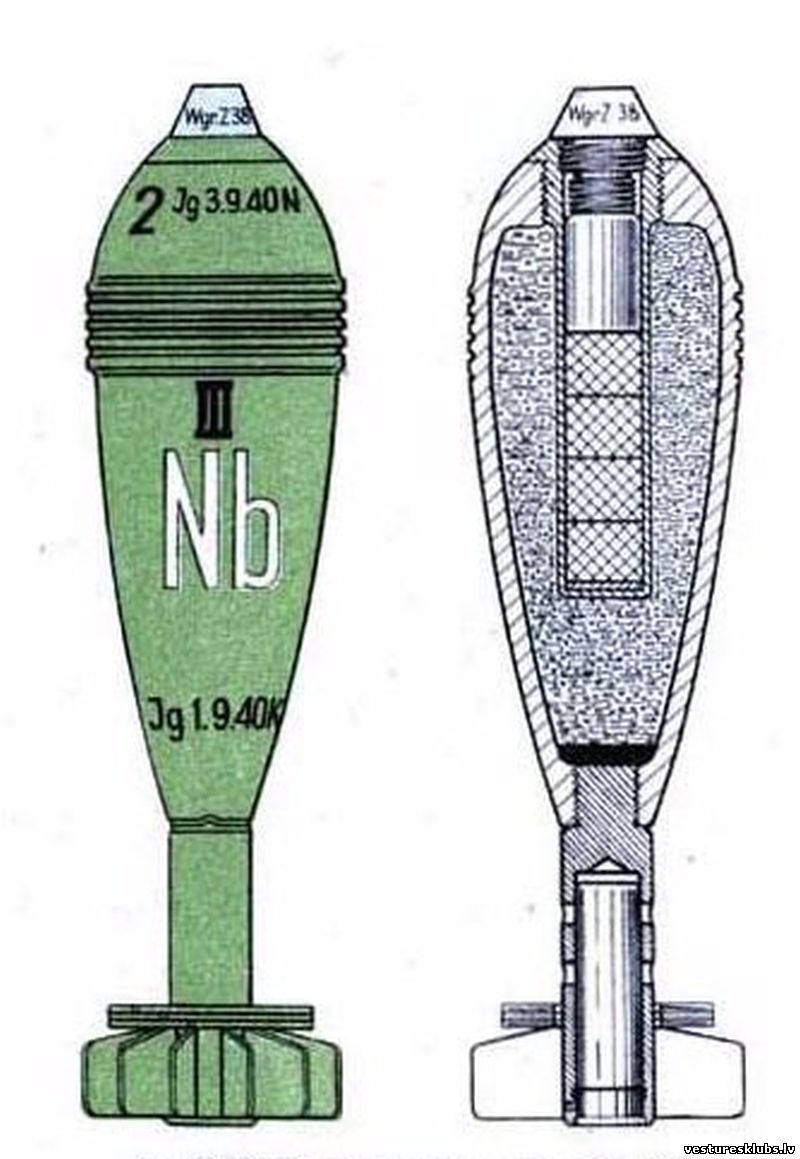

3. Dūmu mīna 8 cm Wgr.34 Nb.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 05.Septembris.2016, 05:29 | Komentāri # 273
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

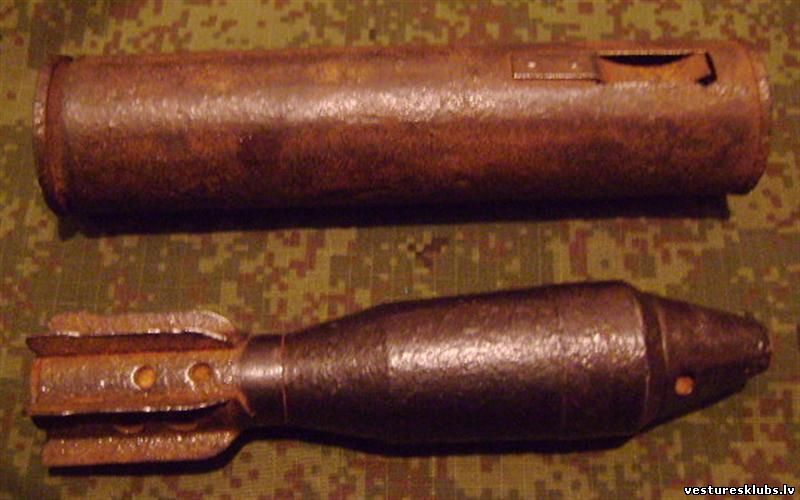

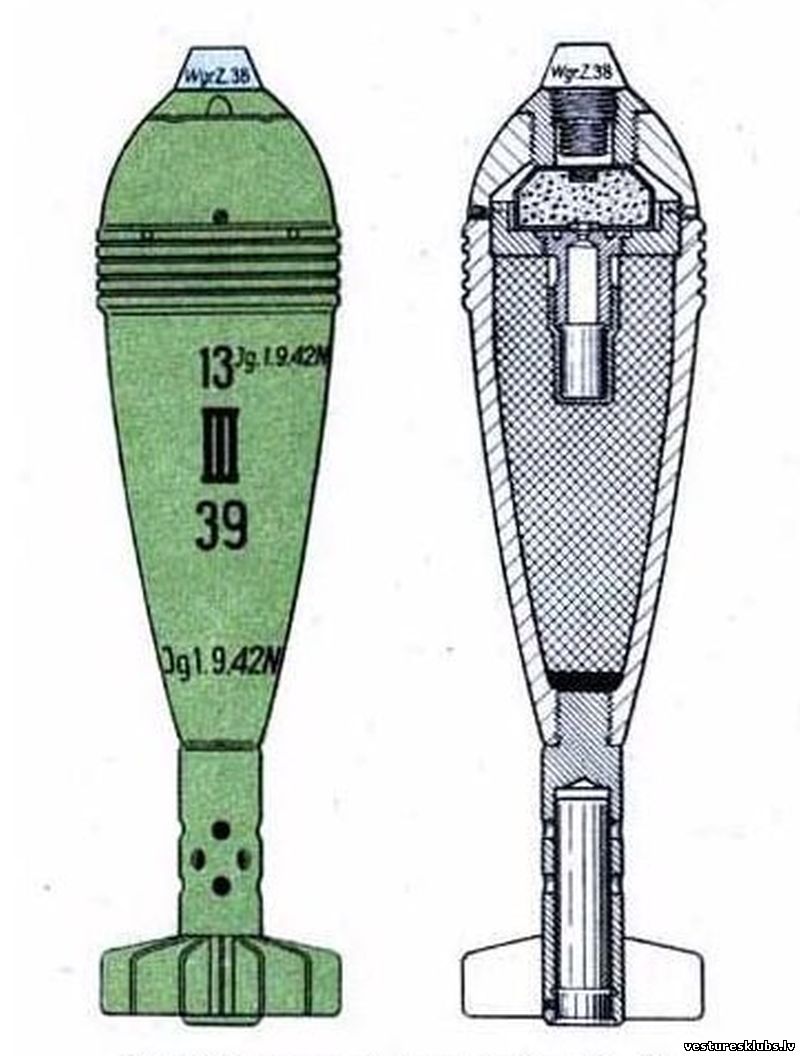

4. Lecošā šķembu mīna 8 cm Wgr.39 ( Pēc tam, kad izšautā mīna saskarās ar zemi vai citu šķērsli, nostrādāja pirmais detonators, kurš ierosināja sprādziena efektu, kā rezultātā mīna palecās no 1-2 metriem un gaisā nostrādāja otrs detonators, kurš uzspridzināja pašu mīnu, radot lielgabala šrapneļa lādiņa sprādziena efektu. Parasti mīnmetēja mīnas izmantoja, lai trāpītu ierakumos un aiz šķēršļiem esošajam pretiniekam )

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 05.Septembris.2016, 05:33 | Komentāri # 274
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

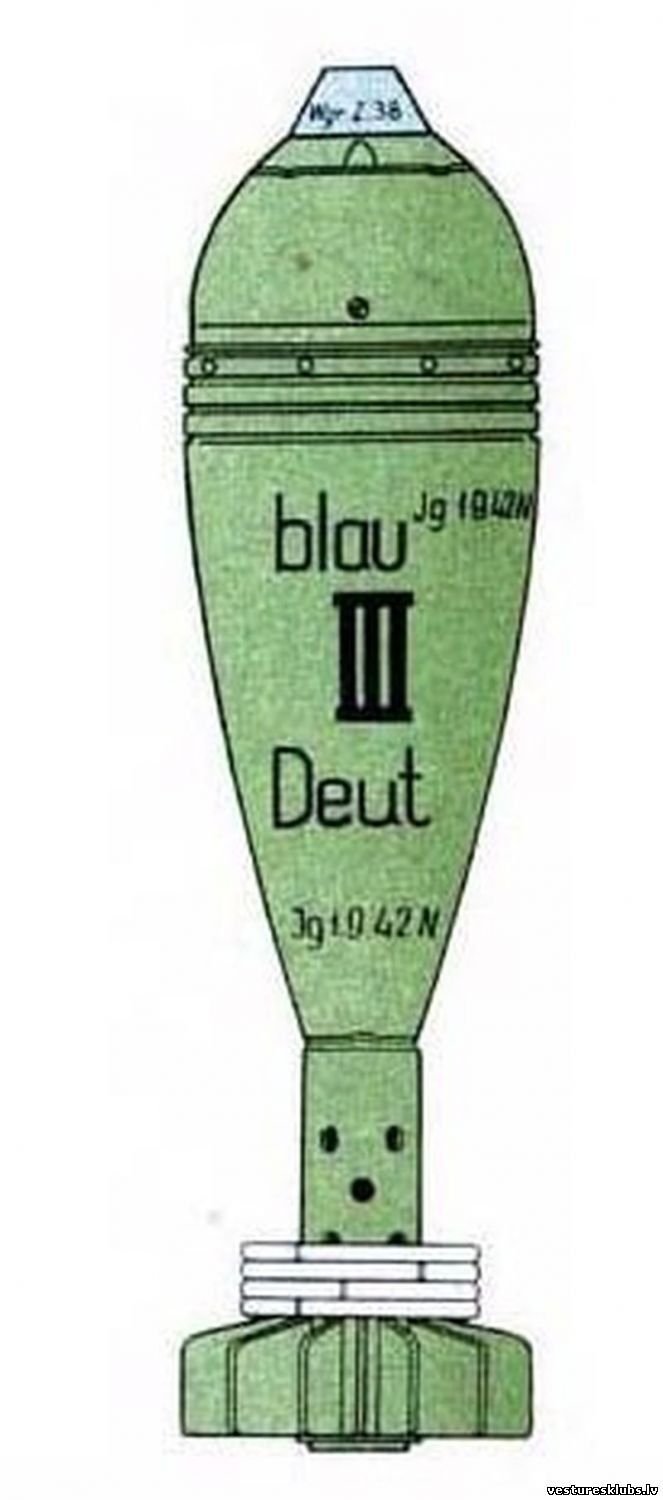

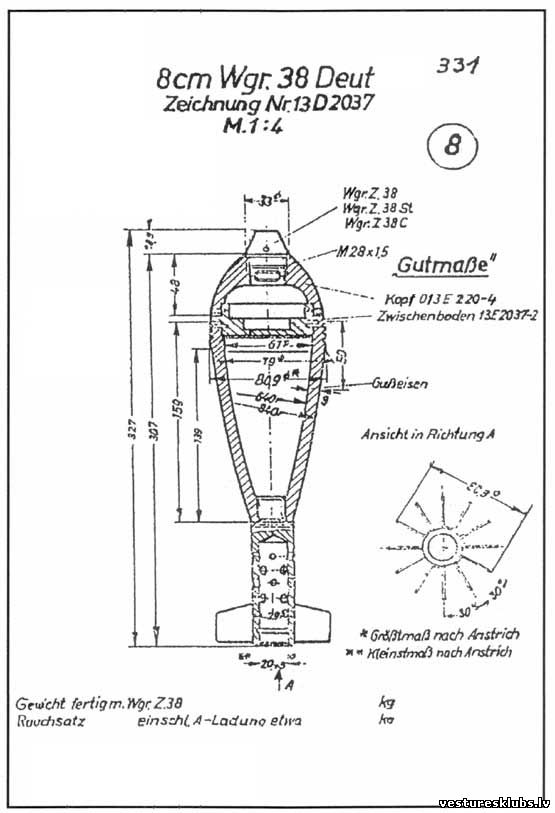

5. Mērķa norādāmā mīna 8 cm Wgr.38 Deut. (izmantoja, lai norādītu konkrētu pretinieka mērķi. mīna nokrīt mērķa rajonā un pēc detonācijas parādījās zili dūmi )

Arī tai tika izmantots lēkājošās mīnas korpuss, kuru var atpazīt pēc noskrūvējamā gala.


6. Praktiskā (mācību) mīna 8 cm Wgr 38 Üb.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 05.Septembris.2016, 05:45 | Komentāri # 275
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Mīnām 12 stabilizatora spārniņi

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » Šāviņi, mīnas, garanātas un to identifikācija (Veidi un kalibri)
Lappuse 11 no 26«129101112132526»
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Laika apstākļi Latvijas novados 24.Septembris.2017, 17:38 bykova Pļāpātuve
Lasīt
"Tēva nedarbi" 21.Septembris.2017, 21:11 bykova WW2
Lasīt
Kara takas (Vidzemes meži) 2017. 20.Septembris.2017, 15:20 Valduha WW2
Lasīt
Mielab EQUINOX 18.Septembris.2017, 13:02 007 Metāldetektori
Lasīt
Te rakstām par visu un visām, par tiem un šiem.... 18.Septembris.2017, 11:35 007 Pļāpātuve
Lasīt
Darbnīca 15.Septembris.2017, 18:51 nēģis Metāldetektori
Lasīt
Iepazīsimies! 15.Septembris.2017, 13:14 sālītis Jautājumi-atbildes (FAQ)
Lasīt



Šodien forumu apmeklēja: sancho76, 007, bykova, nēģis, Doktors, Meilis, Muitnieks, edzuss123, Kurmis909, Kašātajs, Rimants, Fautuadly


eXTReMe Tracker

Copyright sancho76 © 2008-2017
