Forums » Vaļasprieks » Metāldetektori » ACE - 250 (Liekam skaņas regulatoru detektorā)
ACE - 250
sancho76Datums: Otrdiena, 24.Augustā.2010, 01:36 | Komentāri # 1
Klaidonis

Komentāri: 3215
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Balvu ielāde ...
Taisam skaņas regulatoru Ace-250
Nepieciešams:
1. Potenciometrs ( 100k) kiloomi + uzgrieznis un šeibiņa
2. Izolēts vads ( daudz-dzīslu apmēram 20- 25 cm)
4. Lodāmurs, alva , kanifolijs
5. Taisnas rokas

Skaņas regulators atradīsies labajā pusē zem korpusa



Sāksim ar to, ka jāizjauc vadības bloks un jāizurbj korpusā vieta kur sēdināsim mūsu potenciometru, potenciometram jāžbūt izmēros nelielam, lai viņš nespiestos virsū vadības platei.

Urbjam caurumu plastmasas korpusā.





Sēdinam iekšā potenciometru


Zināšanas - ir vienīgais ko nevar mums atņemt !

Liekam bildes pareizi - https://youtu.be/qjtgPk-wOZQ
Samazinām bildes - https://youtu.be/iPLdwb9EAeg

sancho76Datums: Otrdiena, 24.Augustā.2010, 01:47 | Komentāri # 2
Klaidonis

Komentāri: 3215
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Balvu ielāde ...
Liekam virsū šeibīti, uzgriezni un pievelkam potenciometru, lai tas nekustētos

Tālāk ķeramies klāt vadības bloka platei, uz tās atrodam attēlā redzamo detaļu

un uzmanīgi izmantojot pinceti un lodāmuru izlodējam to ārā nesabojājot (nepārkarsējot) vadītāju celiņus

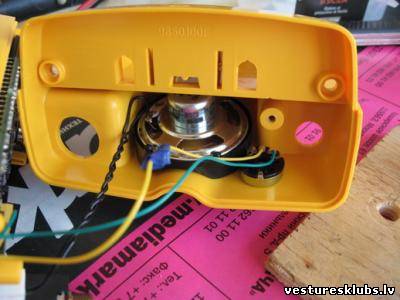

Lodējam klāt vadus amputētās detaļas vietā, vēlāk akurāti izveram tos caur attēlā redzamajiem caurumiem


Zināšanas - ir vienīgais ko nevar mums atņemt !

Liekam bildes pareizi - https://youtu.be/qjtgPk-wOZQ
Samazinām bildes - https://youtu.be/iPLdwb9EAeg

sancho76Datums: Otrdiena, 24.Augustā.2010, 01:54 | Komentāri # 3
Klaidonis

Komentāri: 3215
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Balvu ielāde ...
Tagad ķeramies klāt potenciometram un lodējam vadus tam klāt, vienu no vadiem lodējam pie potenciometra centrālās klemes, bet otru pie jebkuras malējās klemes.

Liekam visu atpakaļ (saskrūvējam)

Rezultāts

Slēdzam ieksā un pārbaudam skaņas regulatora darbību ausis


Zināšanas - ir vienīgais ko nevar mums atņemt !

Liekam bildes pareizi - https://youtu.be/qjtgPk-wOZQ
Samazinām bildes - https://youtu.be/iPLdwb9EAeg

m77Datums: Ceturtdiena, 17.Maijā.2012, 19:15 | Komentāri # 4
Zintnieks
Komentāri: 431
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Balvu ielāde ...
Super pamācība, liels paldies, nenocietos un atvadījos no garantijas :D Tagad man ir Ace 250 - sancho76 mod :D

MeilisDatums: Svētdiena, 10.Februārī.2013, 11:08 | Komentāri # 5
Vieglas smiltis Tev draugs

Komentāri: 6566
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
O jā tiešām vērtīga... pēc tik labi parādītas un saprotamas pamācības jebkurš var to sataisīt. Bet tiem kuriem vēl Garretam nav beigusies garantija varu ieteikt vienkāršu pagaidu metodi tā teikt ''zemnieku stilā''. Paņemam un noplēšam no izolācijas lentas rullīša divus apm. 3cm garus gabaliņus un uzlīmējam uz skaņas izejām kā bildē parādīts. Šis ''potenciometrs'' darbojas arī nevainojami, tikai ''grūtāk regulējams''... :)

Ja vari - dari, ja nevari - nesāc!

m77Datums: Svētdiena, 10.Februārī.2013, 19:24 | Komentāri # 6
Zintnieks
Komentāri: 431
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Balvu ielāde ...
Šitādā veidā es garrett pinpointerim skaņas caurumu aizlīmēju. Nav vairs tik pretīgi skaļš un mitrums ar dubļiem neiet iekšā. ;)
