Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 26.Jūlijs.2016, 09:17 | Komentāri # 176
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

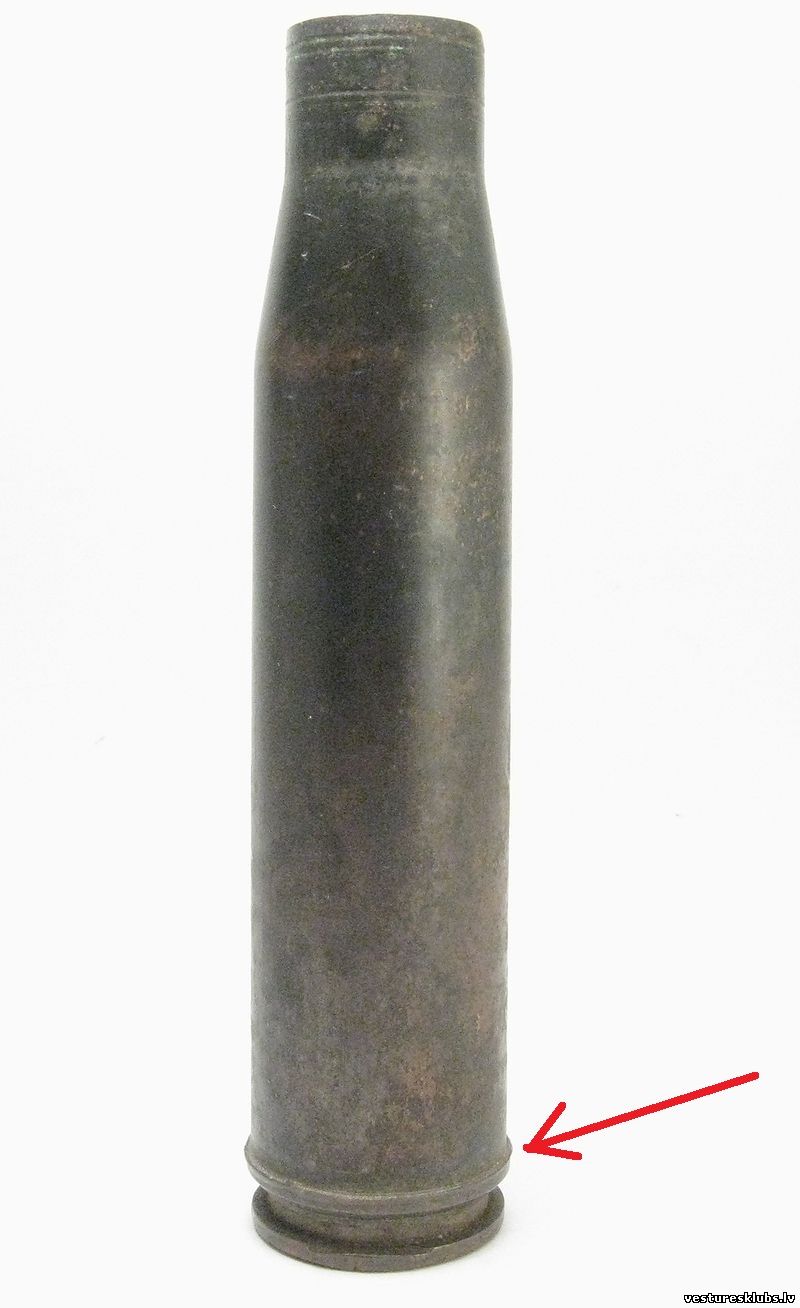

Čaulas garums 152 mm. Tai raksturīga neliela flancīte, ko apzīmē burts B.

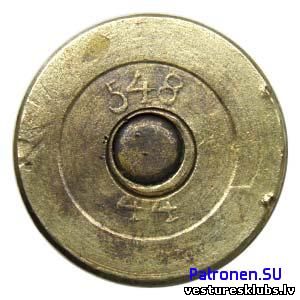

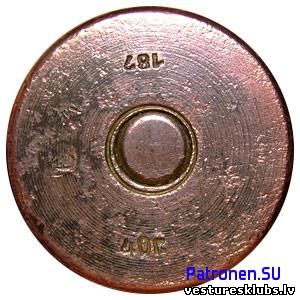

Čaulu apakša divu veidu.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 26.Jūlijs.2016, 09:19 | Komentāri # 177
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

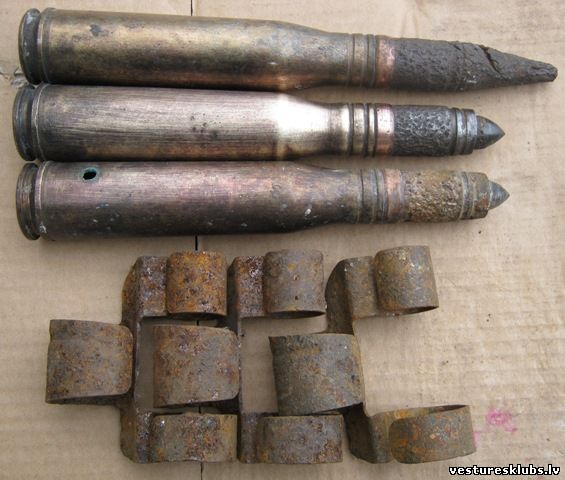

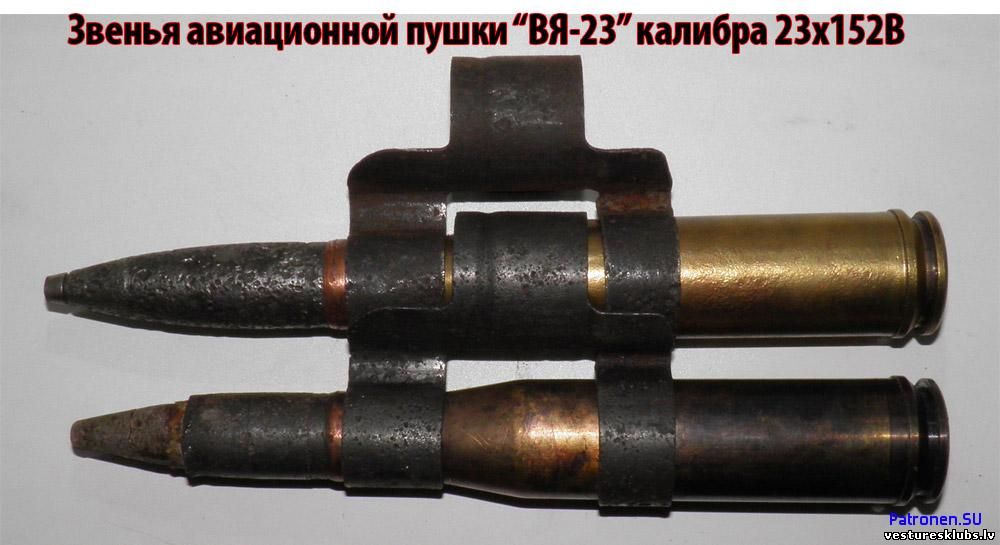

Lentas elementi.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 27.Jūlijs.2016, 05:03 | Komentāri # 178
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

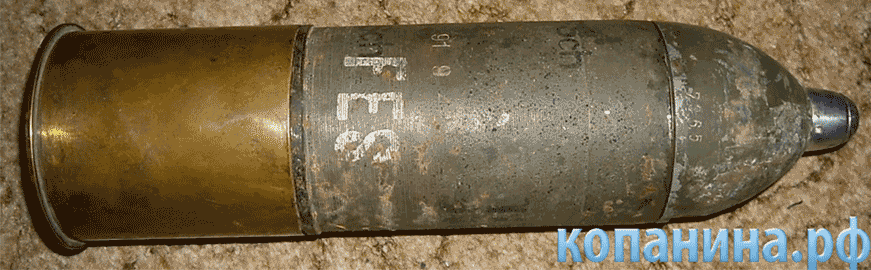

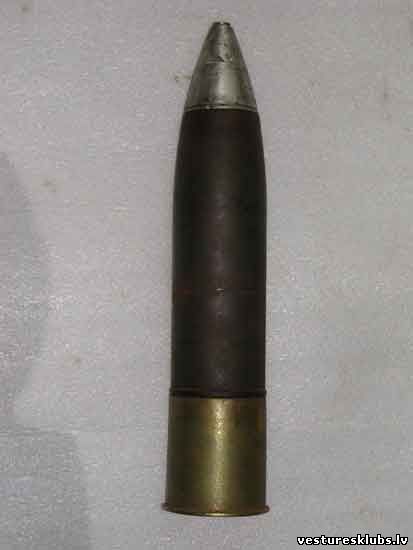

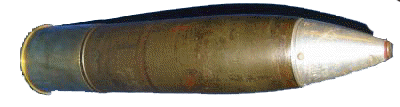

Vēlreiz 37 mm

37x368B (BK 3,7)

...citādi Hanss Ulrihs Rūdels man rādījās sapņos, un pārmeta, ka viņa "tanku iznīcinātājs" nav pieminēts...

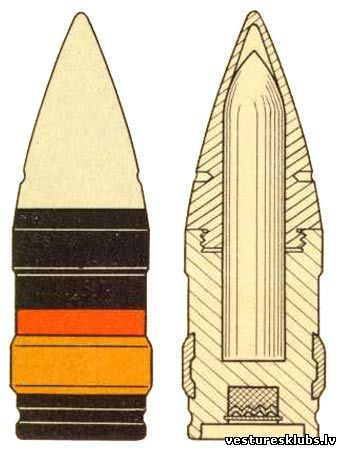

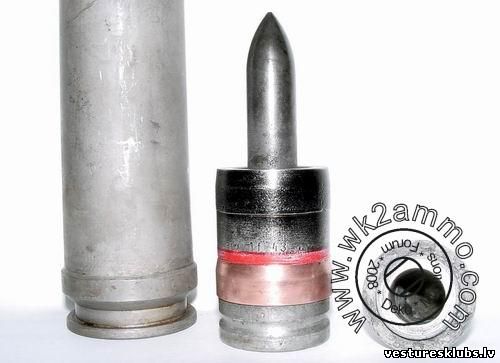

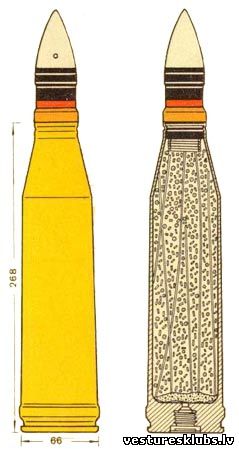

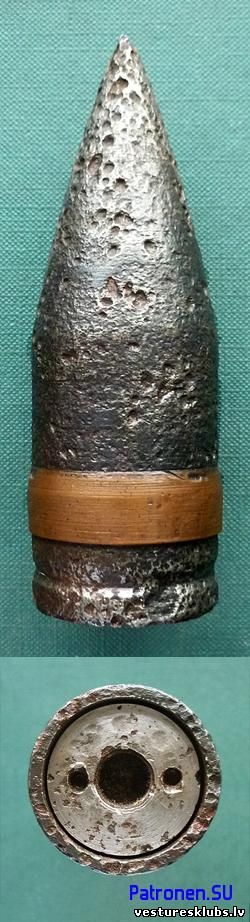

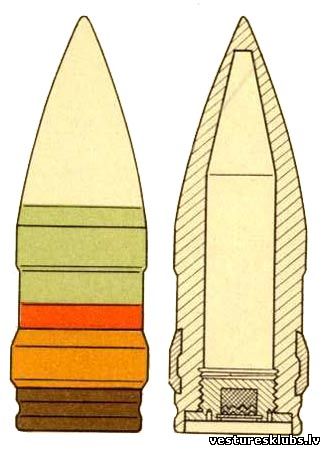

Būtībā bija vizuāli līdzīgi divu veidu zemkalibra bruņusitēji:

1. 3.7 cm H.-Pzgr. L'spur o.Zerl.


2. 3.7 cm H.-Pzgr. L'spur Ub. o.Zerl.


Čaulas garums 268 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 27.Jūlijs.2016, 05:11 | Komentāri # 179
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

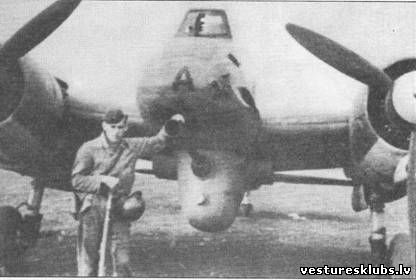

Paredzēti vācu aviācijas lielgabalam BK 3,7 (Bordkanone 3,7)
Tādus uzstādīja smagajiem divmotoru iznīcinātājiem Messerschmitt Bf.110 (vienu zem kabīnes)...


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 27.Jūlijs.2016, 05:20 | Komentāri # 180
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

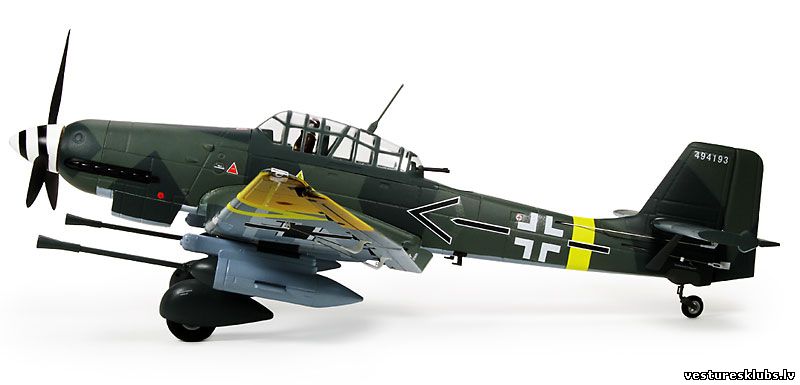

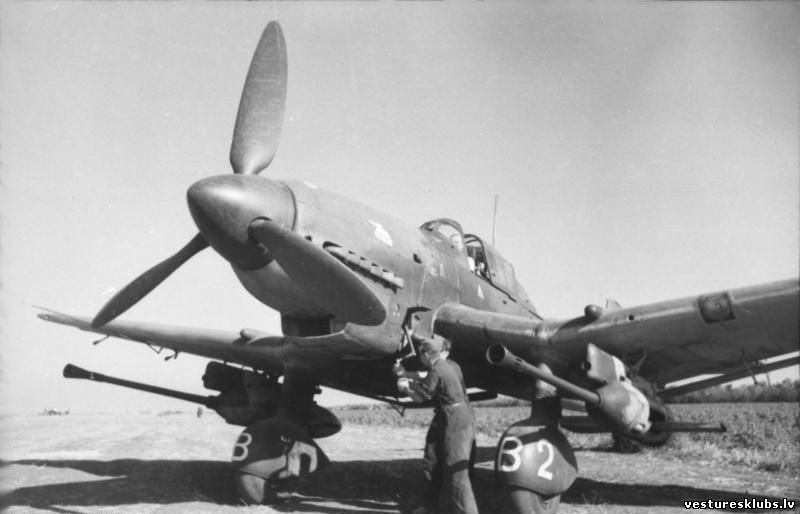

... un pikējošajiem bumbvedējiem Junkers Ju 87, pa vienam zem katra spārna.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 27.Jūlijs.2016, 06:26 | Komentāri # 181
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Pa lielam, biežāk sastopamie (tādi, kuri ar lielāku varbūtību atrodami Latvijas teritorijā) WWII laika unitārie artilērijas lādiņi ir apskatīti. Protams, ir vesela virkne munīcijas, sevišķi mazāka kalibra, kuru šeit neaplūkoju, bet, ja atrodam, droši liekam bildes, un meklējam atbildes. :ja:

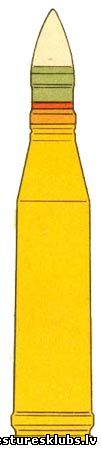

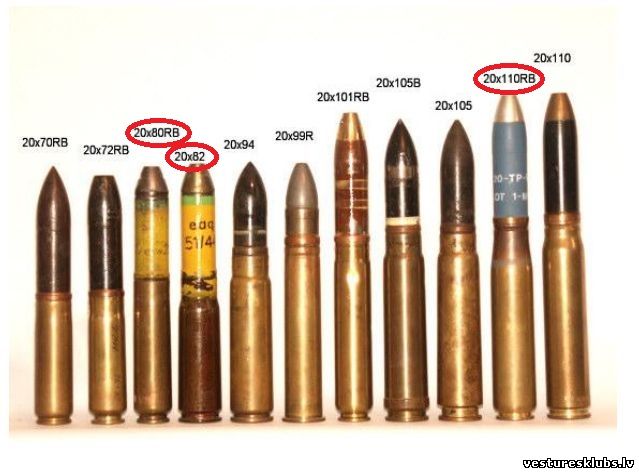

Uzskatam ielieku attēlu ar vācu 20 mm munīcijas variantiem - no kuriem esam apskatījuši vien četrus...
+ (20х138B)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 10:06 | Komentāri # 182
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Dalītā munīcija (Vācija)

75 mm (Vācija)

Vērmahta vieglo kājnieku un kalnu 7 dažādu lielgabalu munīcija.

Šāviņi līdzīgi, atsevišķiem lielgabaliem identiski. Atšķiras čaulu izmēri.

1. Šķembu - fugasa (10 veidu)


2. Kumulatīvie (7 veidu)

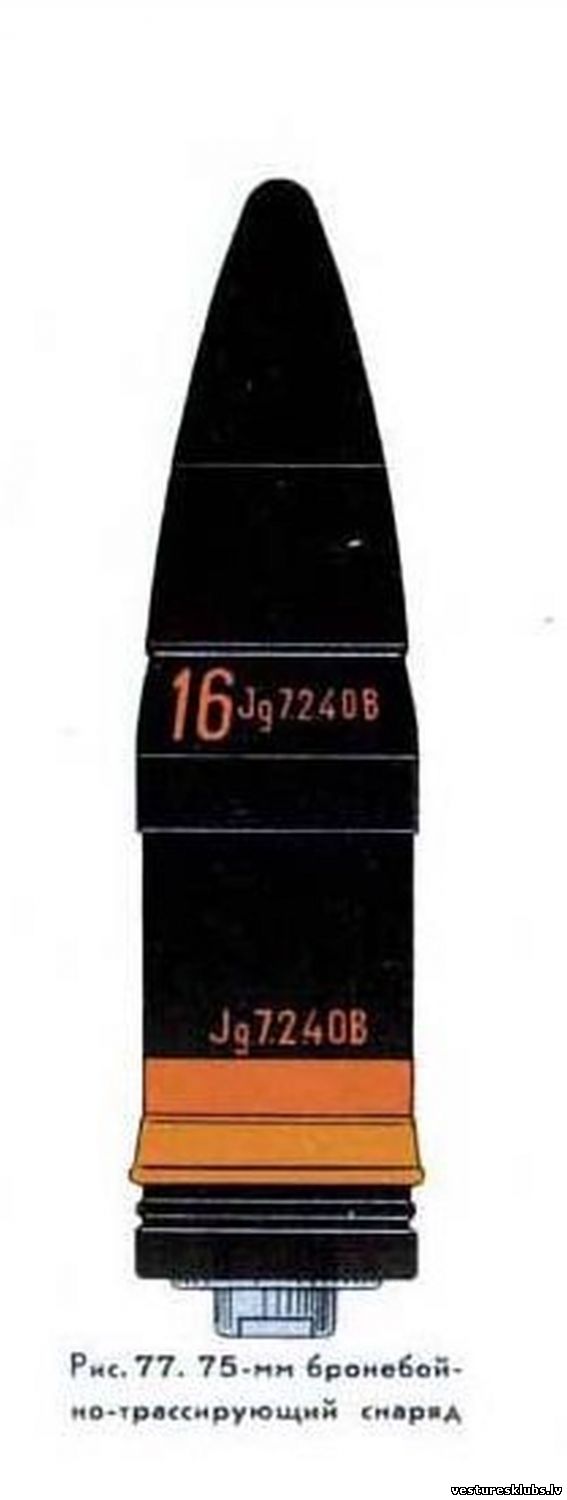

3. Bruņusitējs (1 veida)

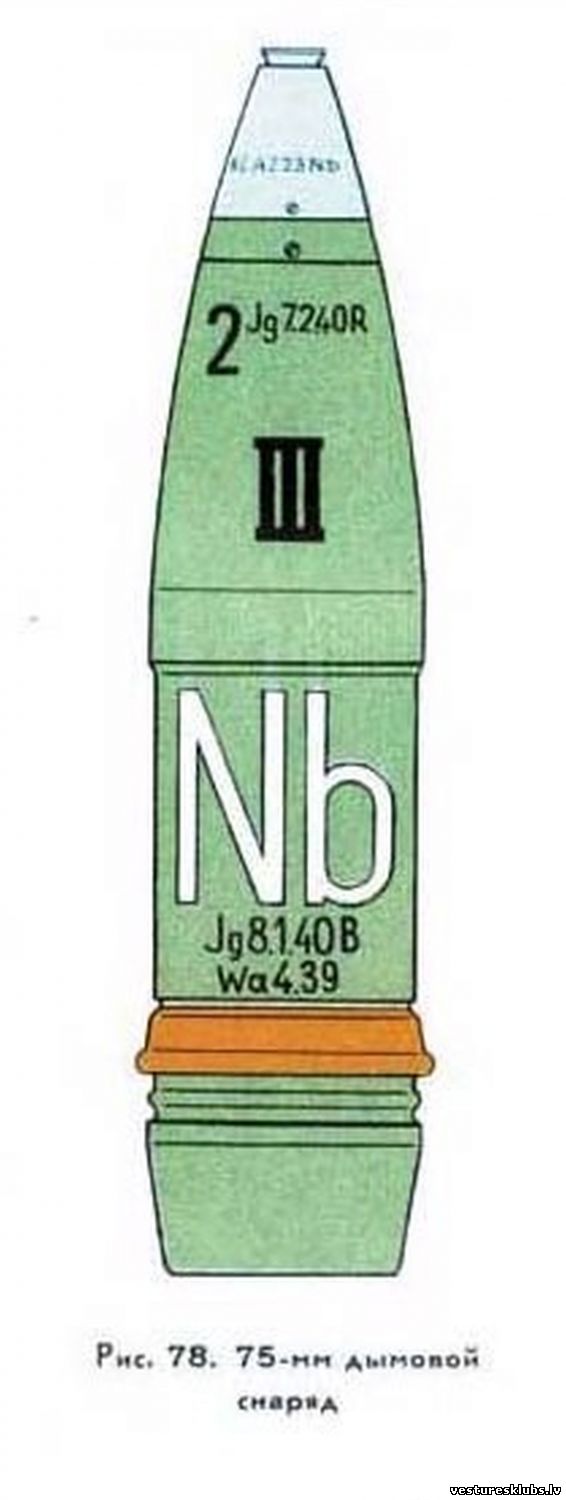

4. Dūmu (1 veida)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 10:09 | Komentāri # 183
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
5. Mērķa norādīšanai (3 veidu)


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 11:33 | Komentāri # 184
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Čaulas garums 260 mm

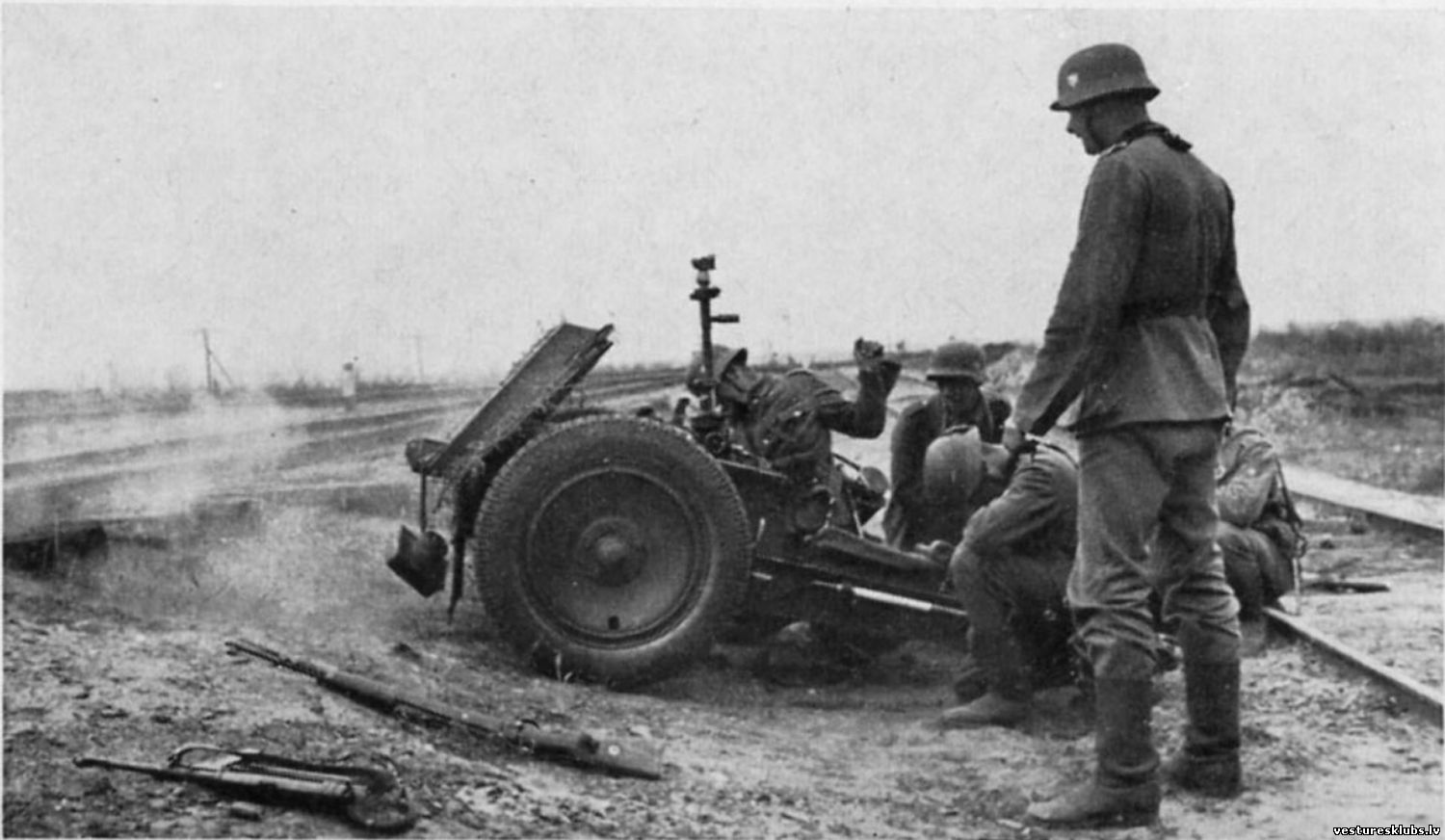

7,5 cm 1918. gada parauga vieglais lauka lielgabals - 7,5 cm leFK 18 (leichte Feldkanone)



Maz ticams ko tādu atrast, jo šo lielgabalu izmantoja vien pēc 1941. gada ziemas, kad, smago atvaires kauju rezultātā, vērmahtā radās artilērijas deficīts. Tiesa, lielgabals bija spējīgs apkarot arī tankus, jo kumulatīvais šāviņš varēja caursist 90 mm biezu bruņu. Austrumu frontei piegādāti vien 104 gabali.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 11:52 | Komentāri # 185
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

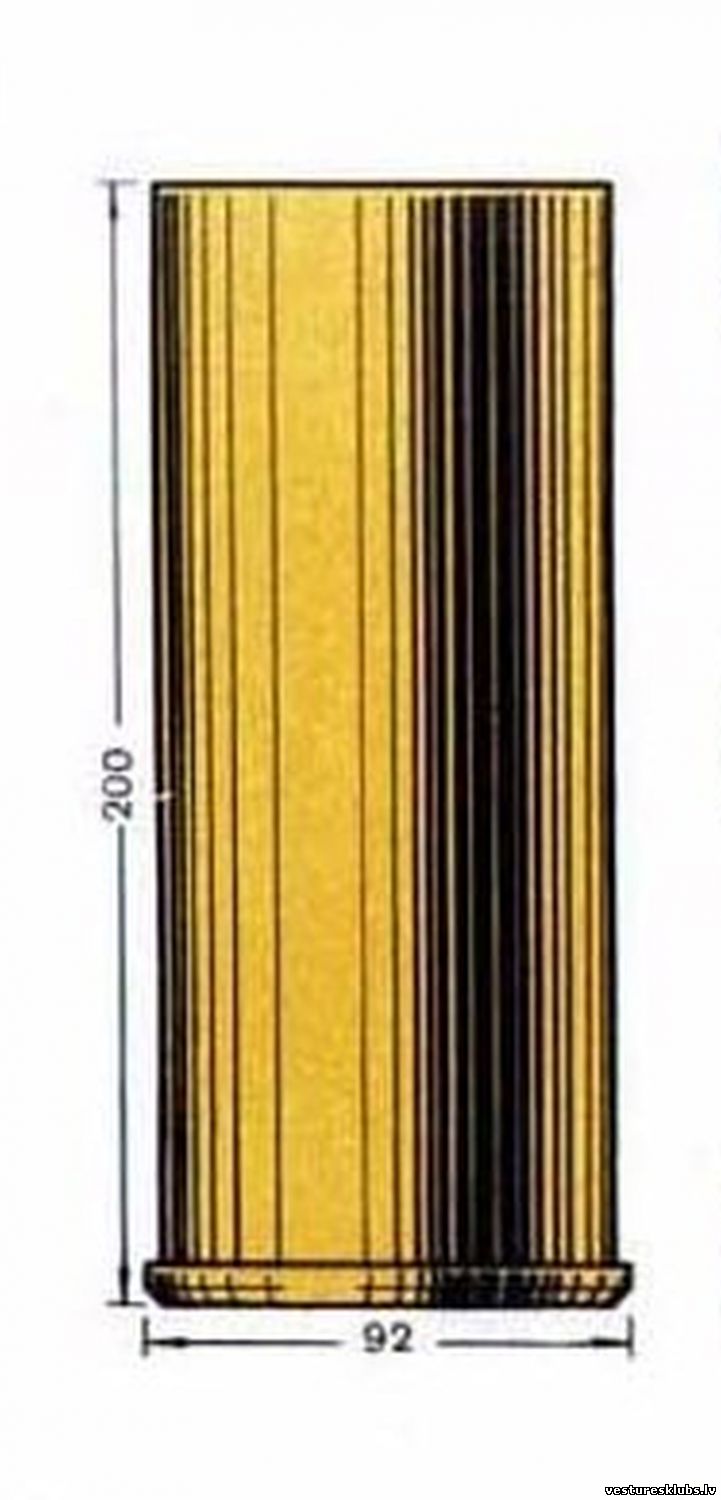

Čaulas garums 200 mm



7,5 cm 1916. gada parauga jaunā modeļa lauka lielgabals - 7,5 cm FK 16 nA (FeldKanone 16 neuer Art)



Pateicoties 3 veidu kumulatīvajiem un bruņusitējam šāviņam, lielgabals derēja arī tanku apkarošanai.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 12:00 | Komentāri # 186
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

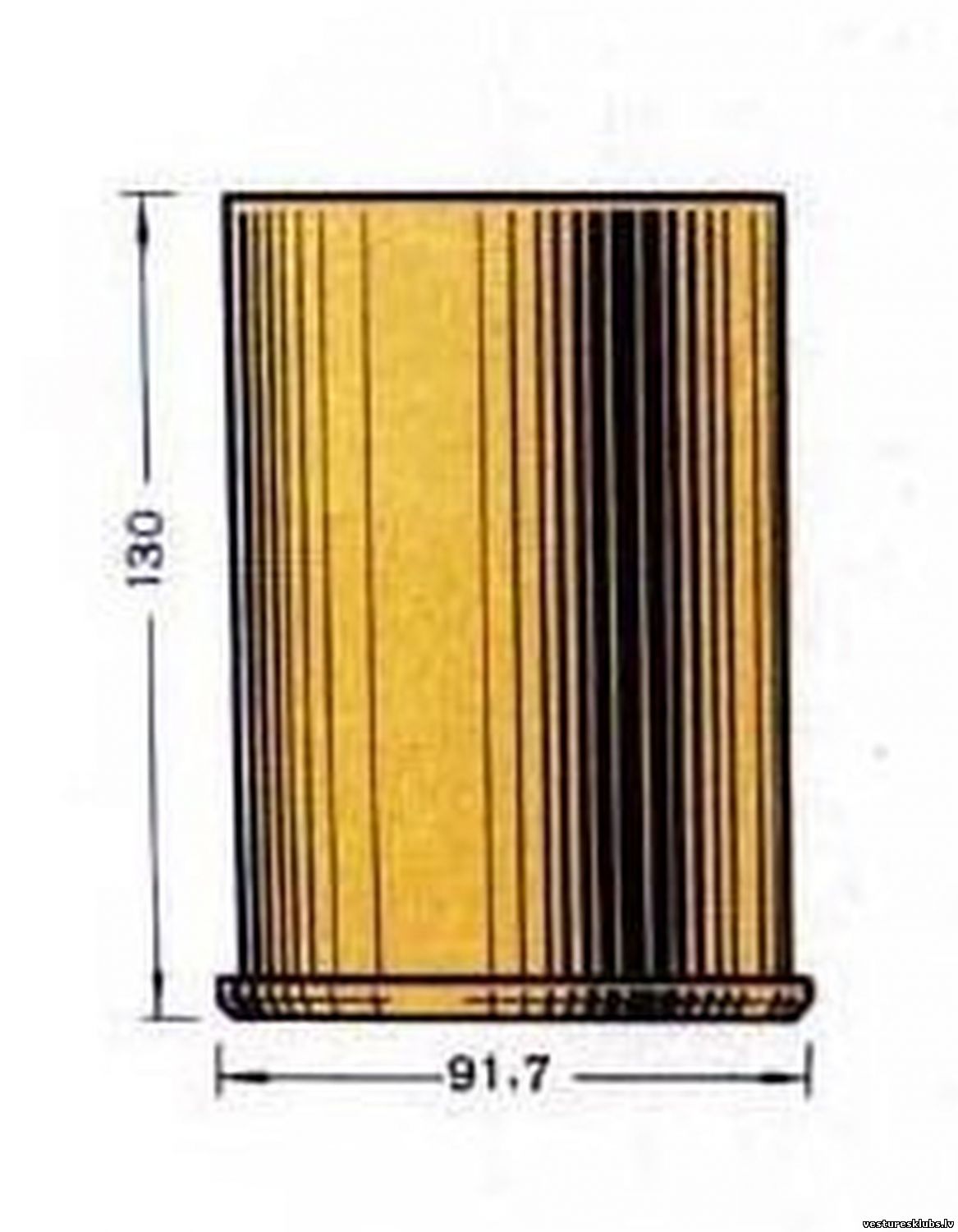

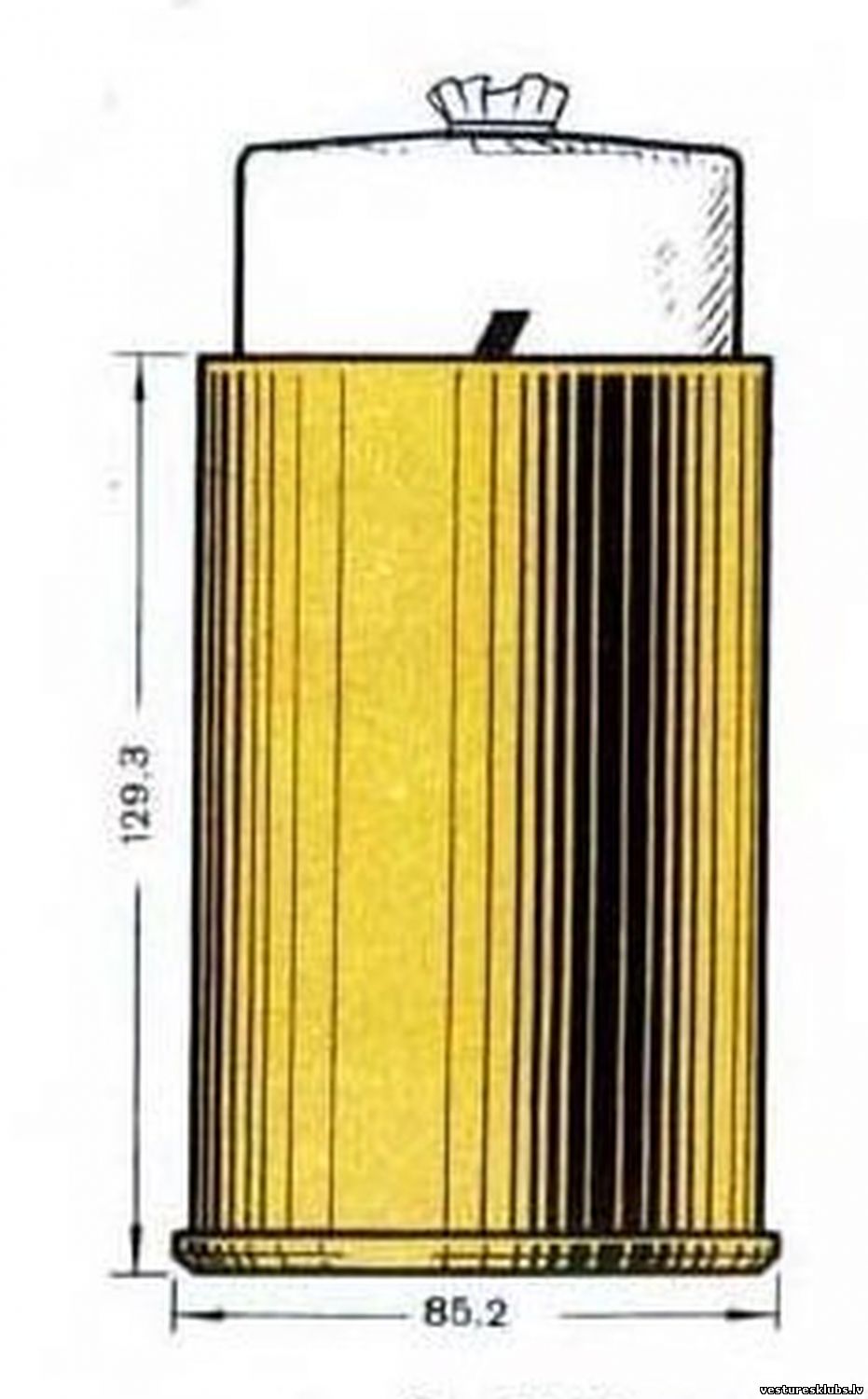

Čaulas garums 130 un 129,3 mm



1. 7,5 cm 1936. gada parauga kalnu lielgabals - 7,5 cm Geb. G. 36 (Gebirgsgeschütz 36)


2. 7,5 cm 1915. gada parauga kalnu lielgabals - 7.5cm Geb.K 15


Čaulas mērīšana mm desmitdaļās gan mani pārsteidz. Tie paši 130 mm vien jārēķina, atšķiras čaulas diametrs. Latvijas teritorijā nevajadzētu būt, bet kas to zin...?

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 12:14 | Komentāri # 187
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Čaulas garums 89 mm

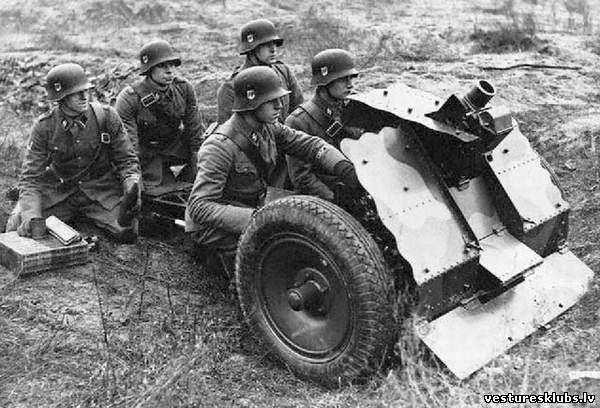

7,5 cm 1918. gada parauga vieglais kājnieku lielgabals - 7,5 cm leIG 18 (leichtes Infanteriegeschütz 18)



Šī lielgabala čaulas un munīcijas iepakojumus Latvijā var atrast visbiežāk no visa 75 mm dalītās munīcijas klāsta, tāpēc to apskatīsim sīkāk.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 12:35 | Komentāri # 188
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

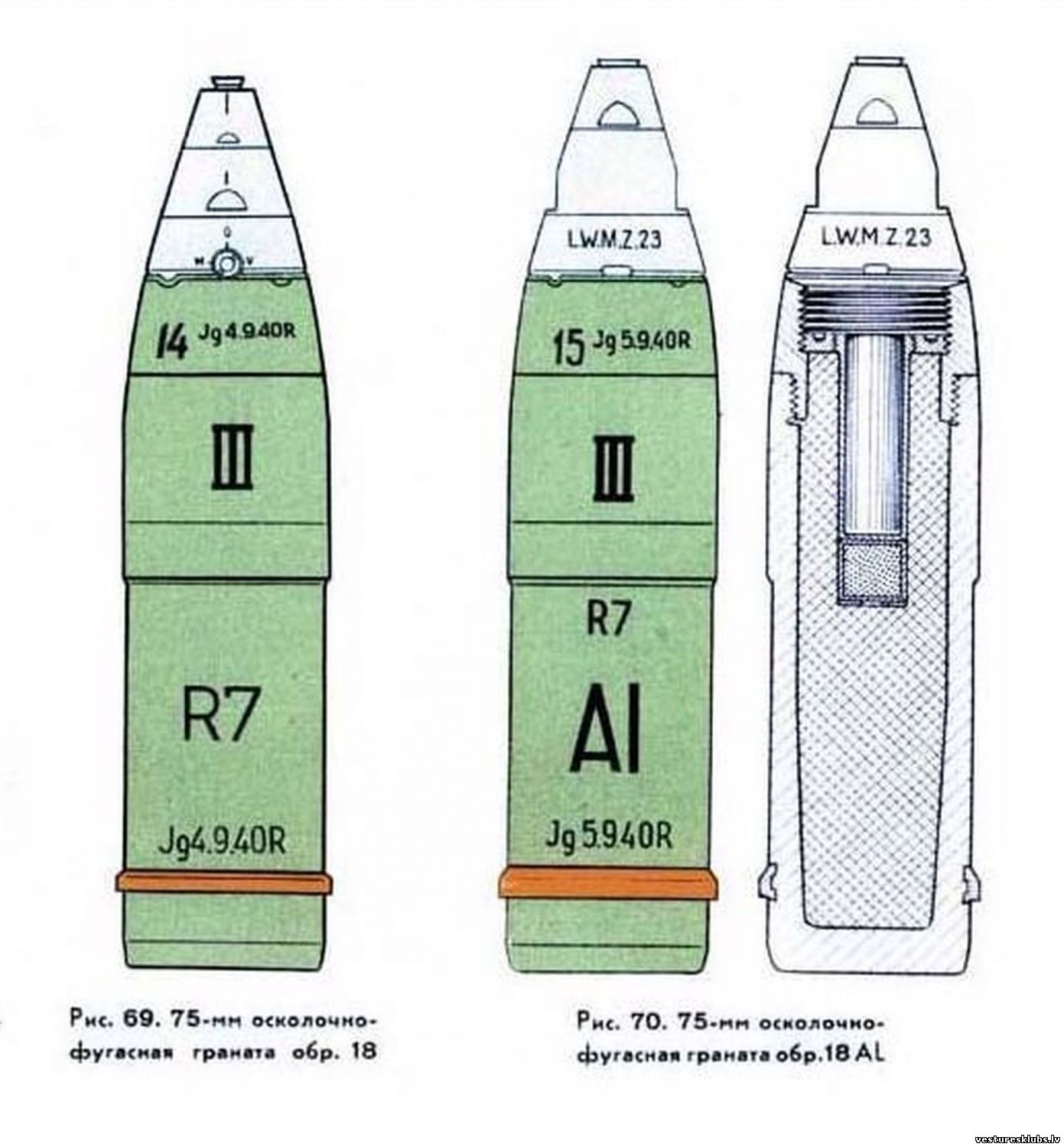

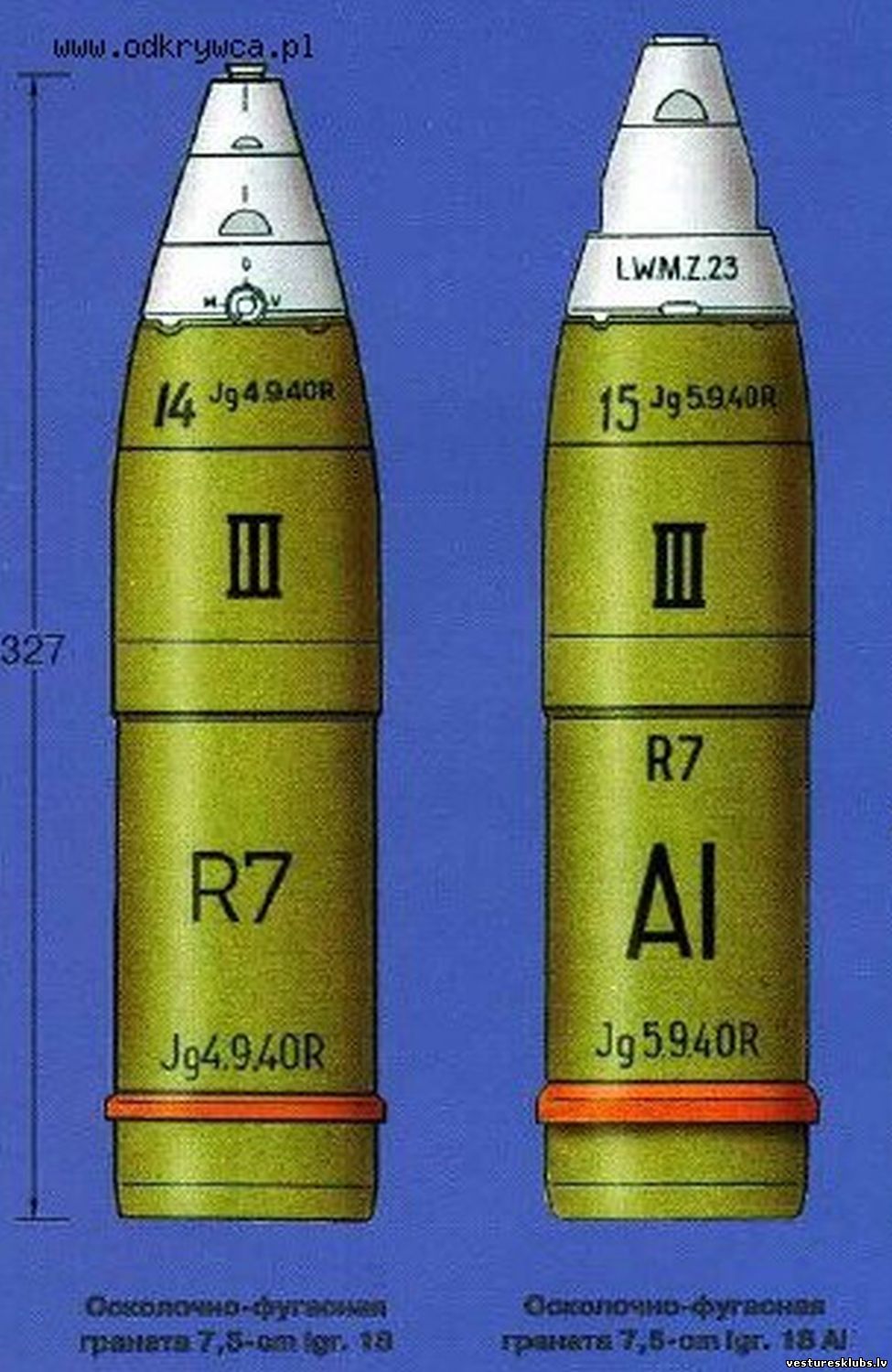

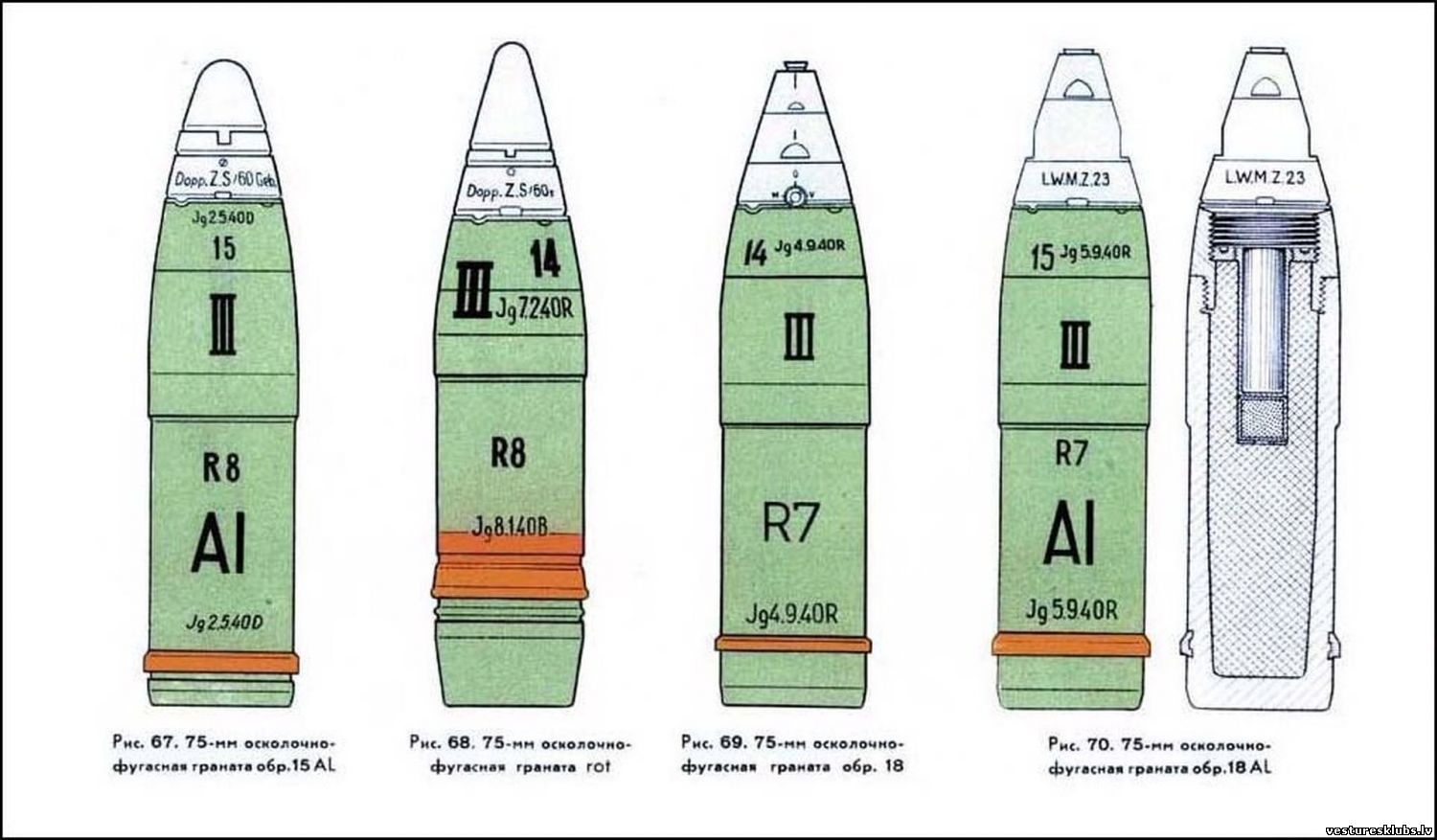

Šķembu-fugasa šāviņi:

Divu veidu - 7.5 cm lgr. 18 un 7.5 cm Igr. 18 Al.



Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 13:01 | Komentāri # 189
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

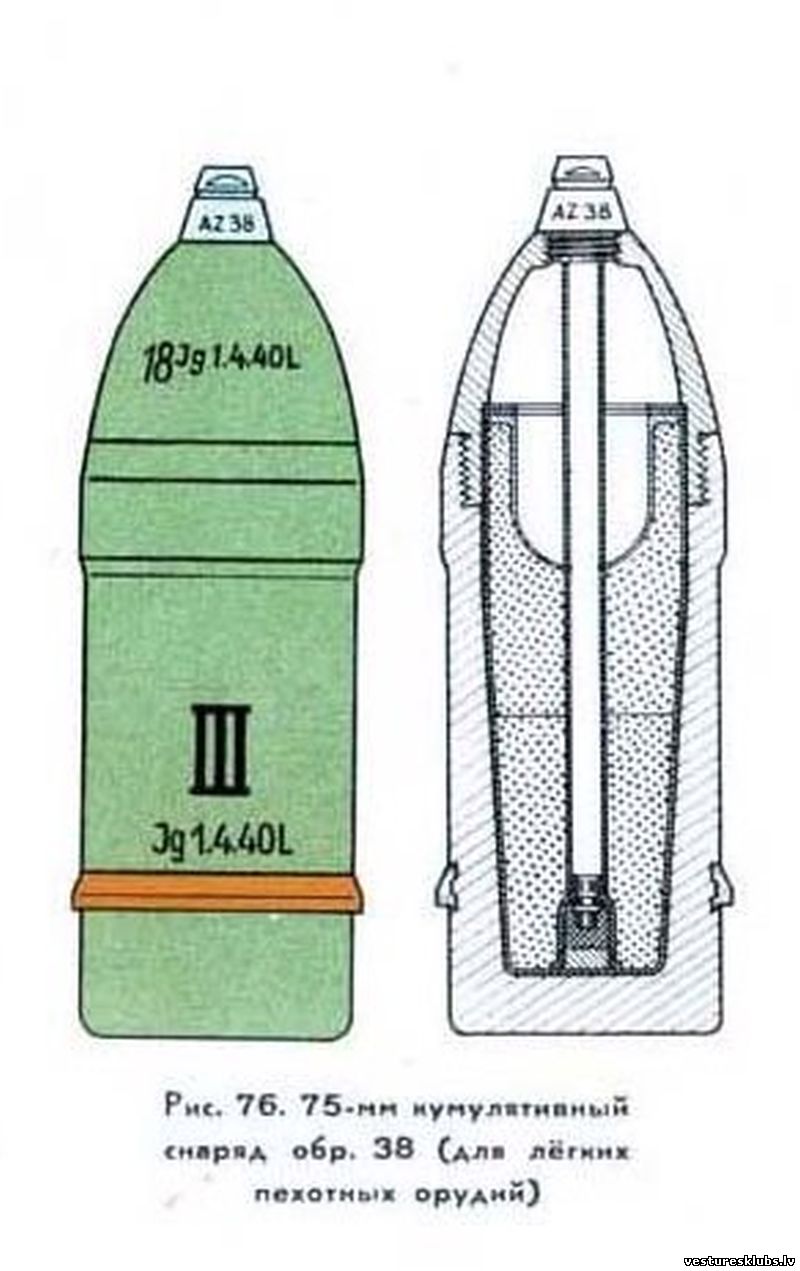

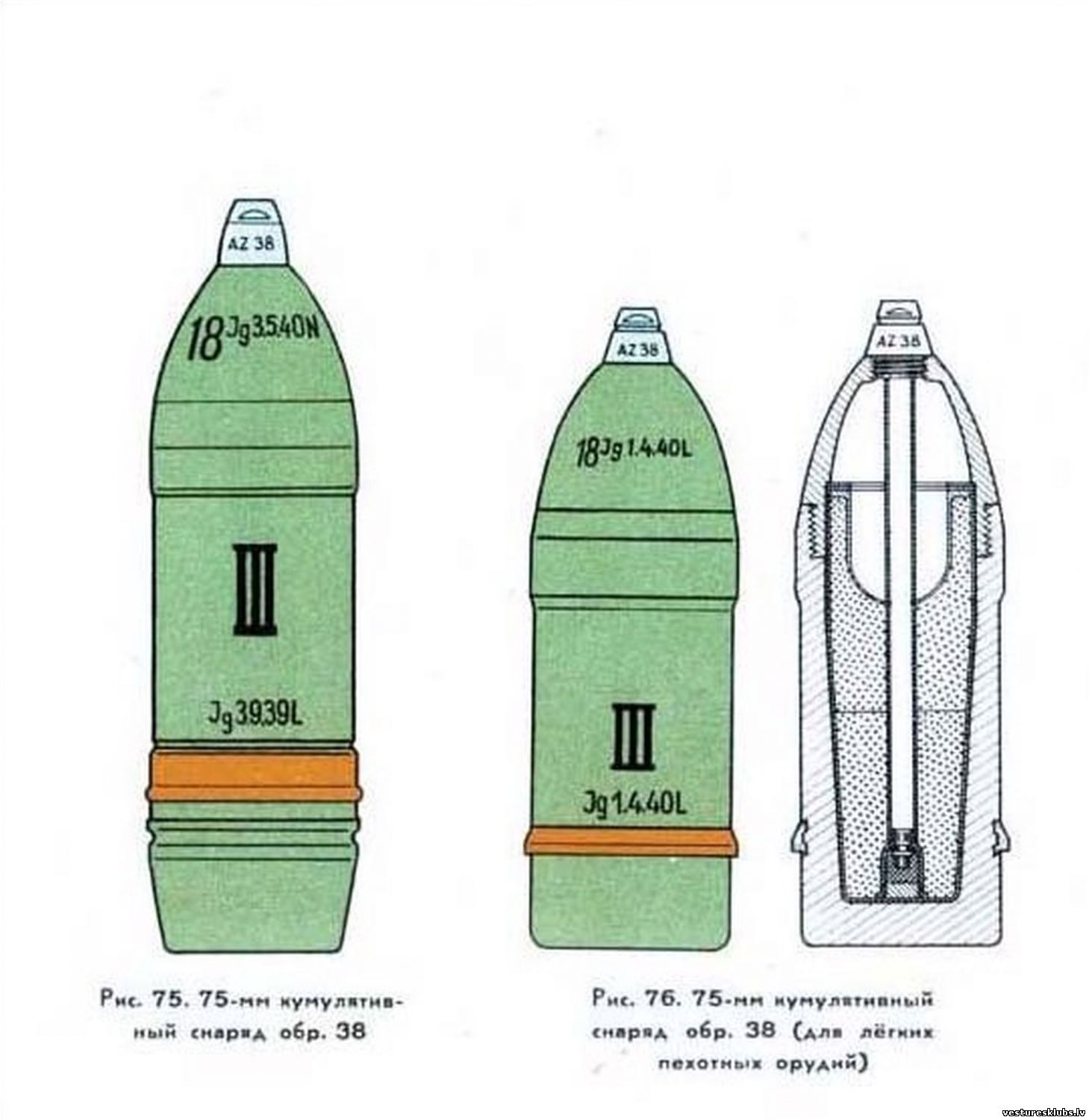

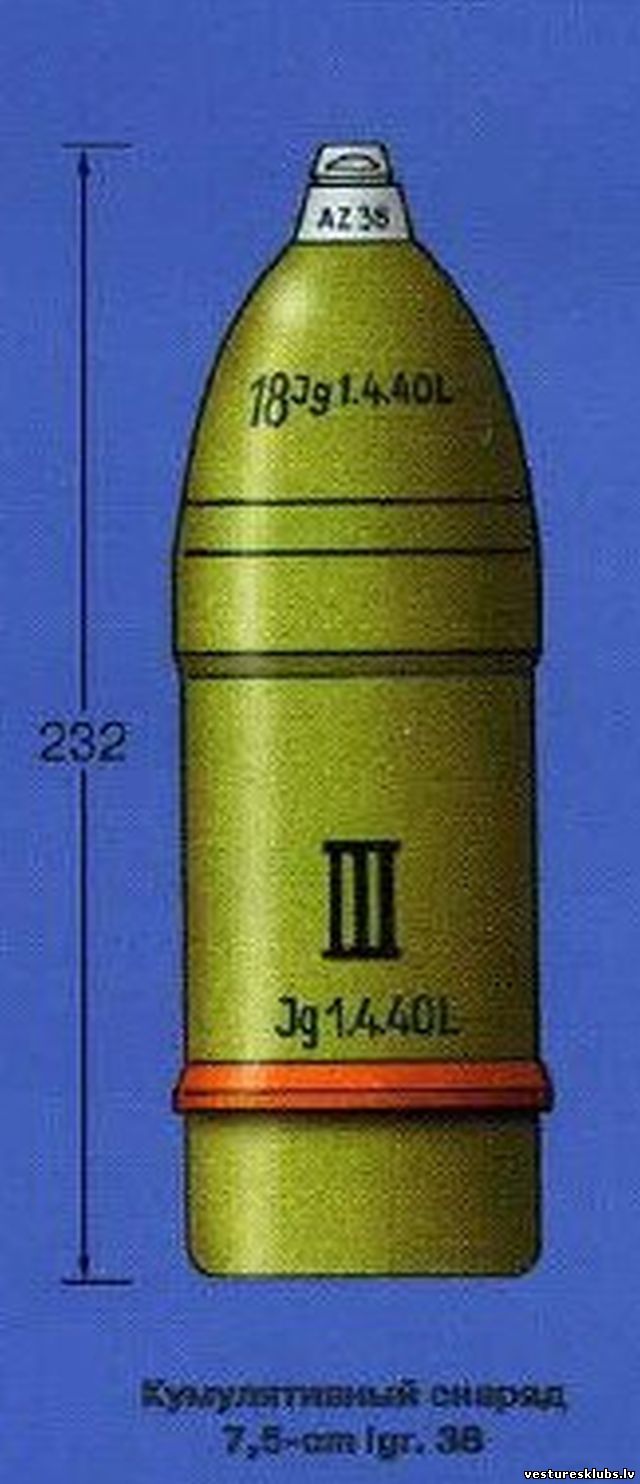

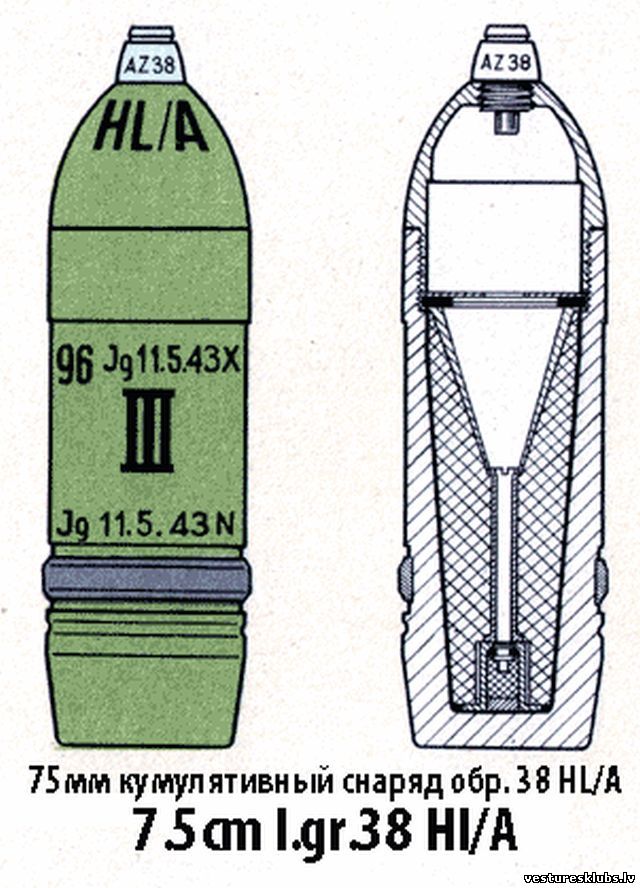

Kumulatīvie šāviņi:

Divu veidu - 7.5 cm lgr. 38 un 75 cm lgr. 38 H1/A



Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 13:24 | Komentāri # 190
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

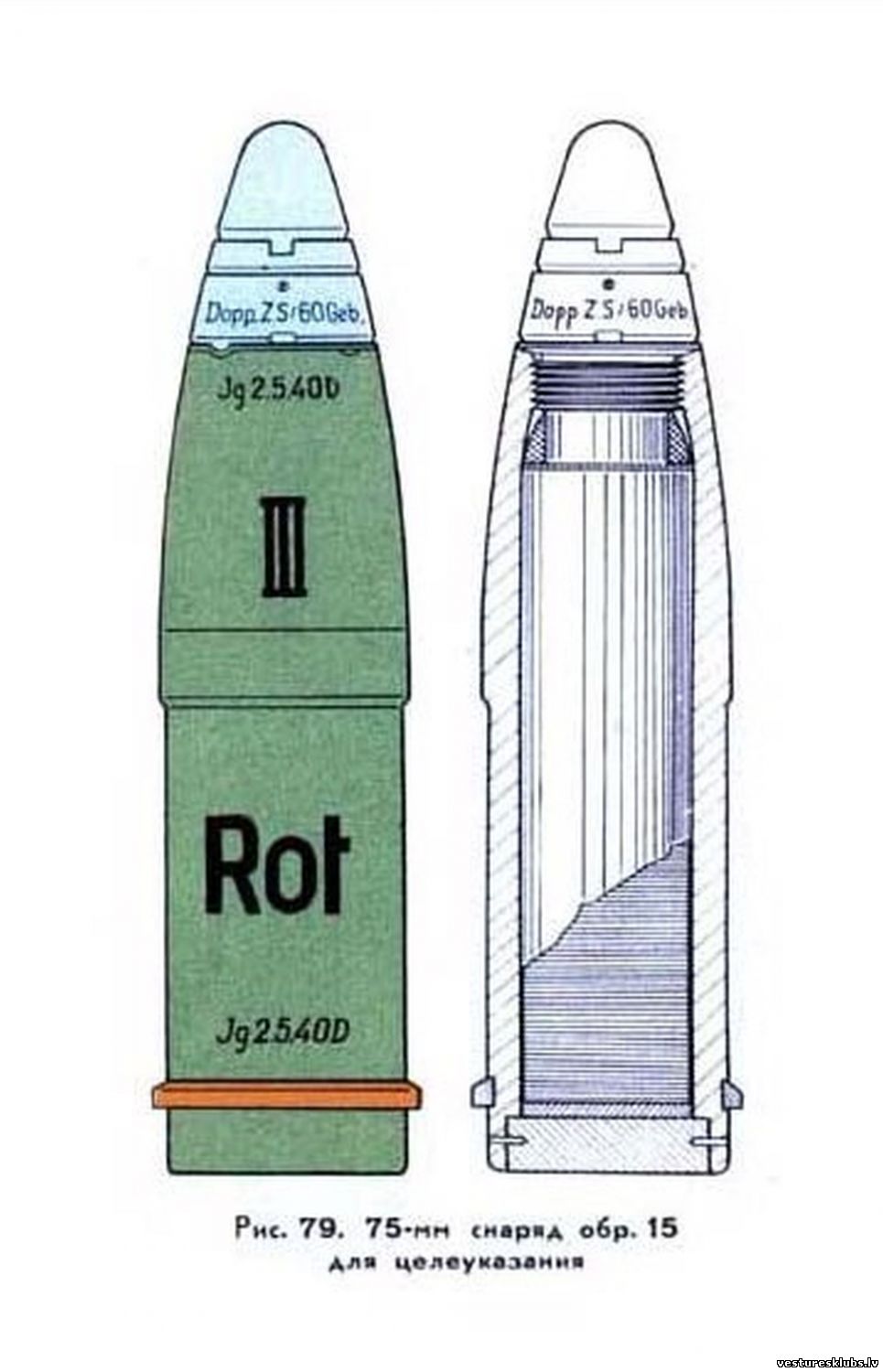

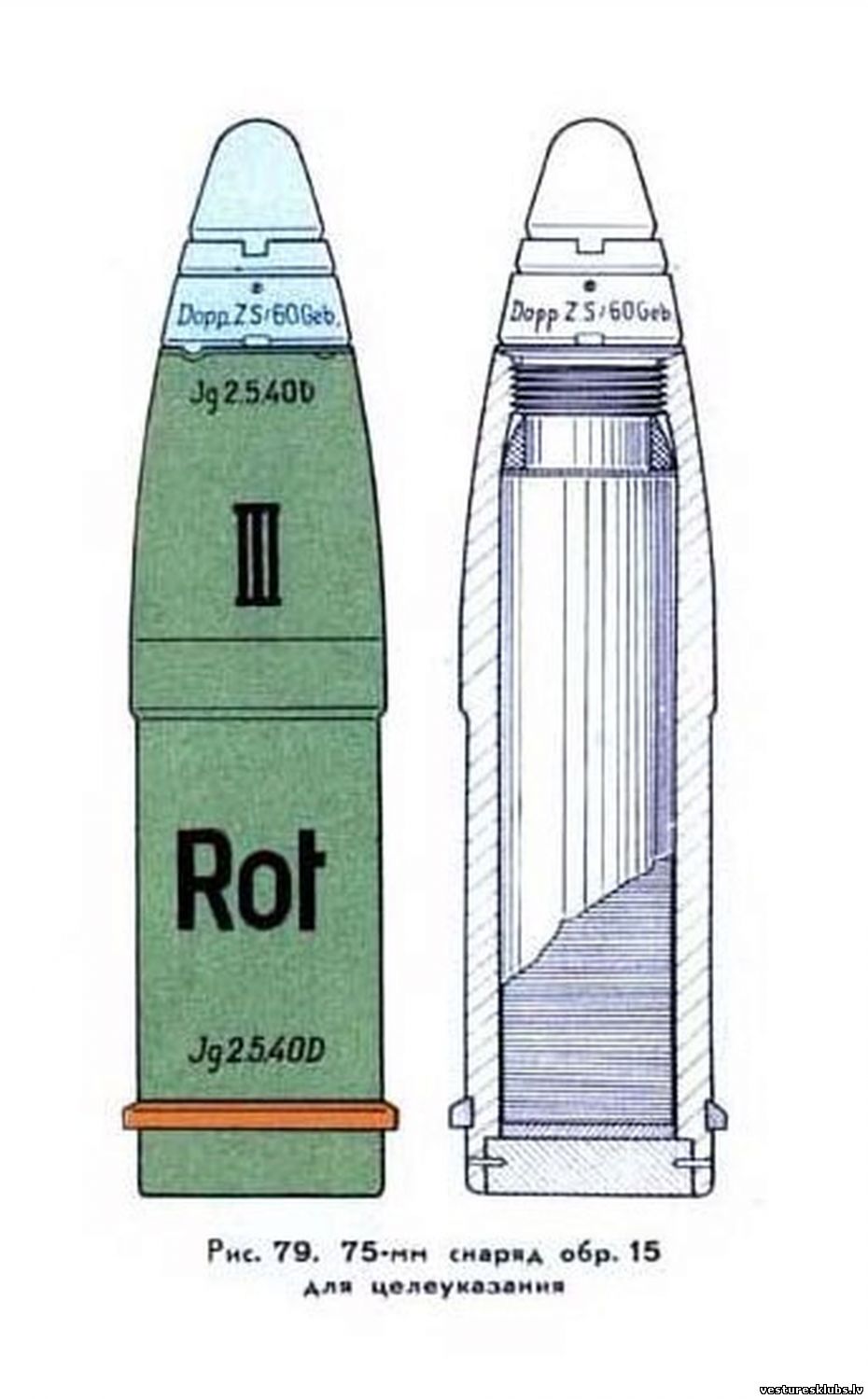

Mērķa norādīšanai:

7.5 cm lgr. Deut. - faktiski dūmu granāta, tikai ar noteiktu dūmu krāsu - zilu.

īstajai Rot vietā Deut. blau

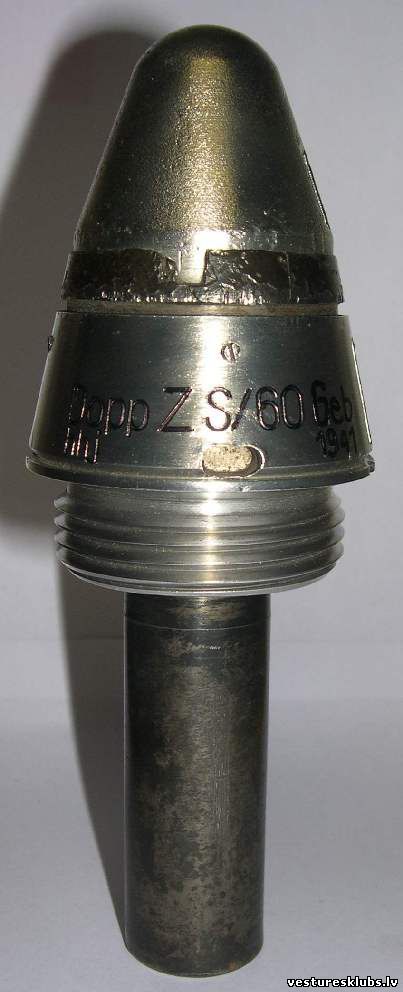

No šķembu-fugasa var atšķirt pēc spridzinātāja Dopp. Z. S/60 Geb.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 13:38 | Komentāri # 191
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

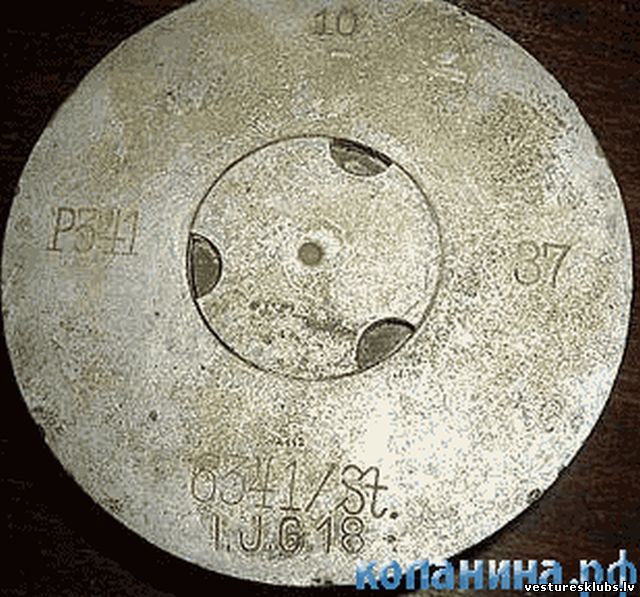

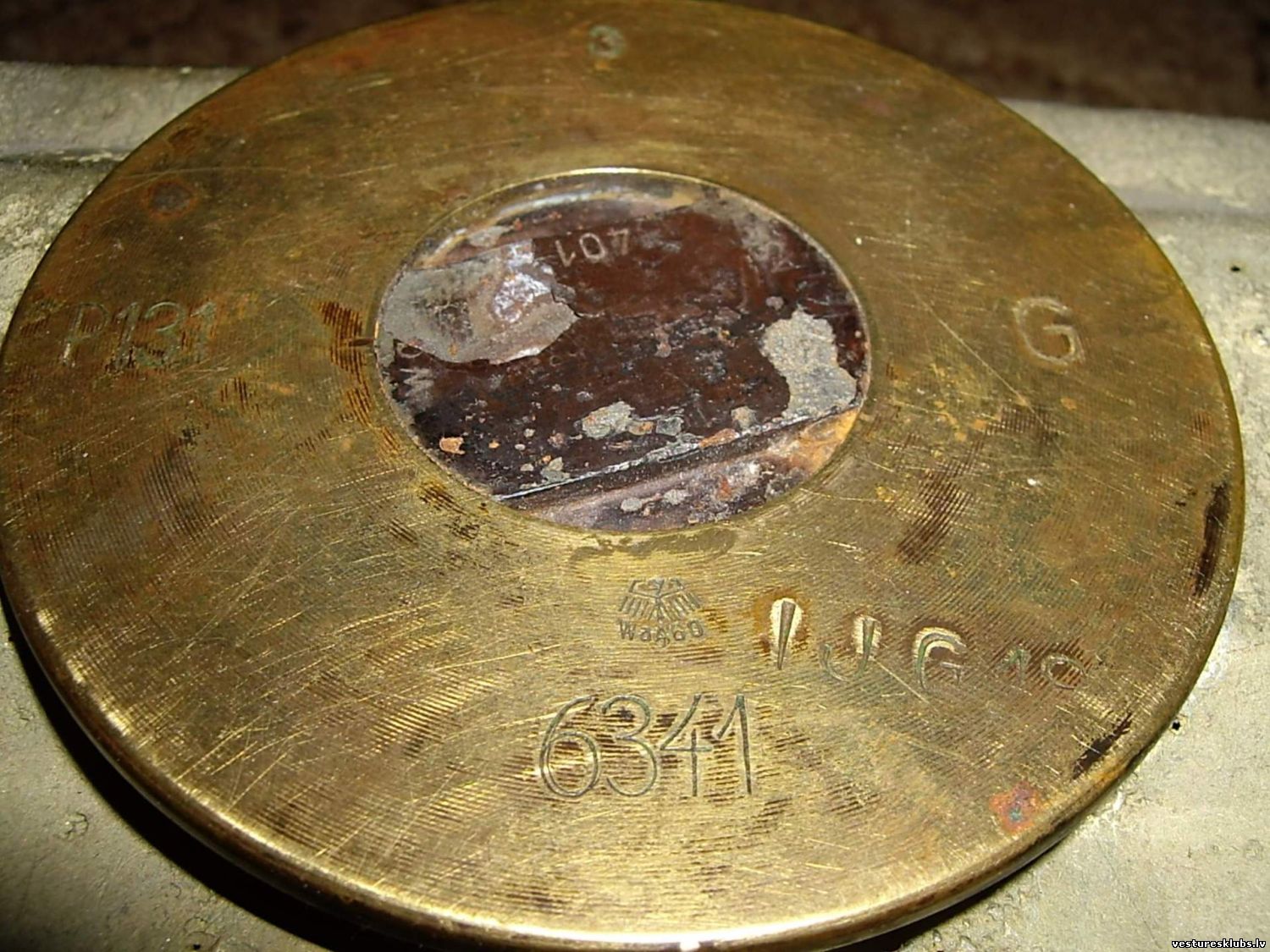

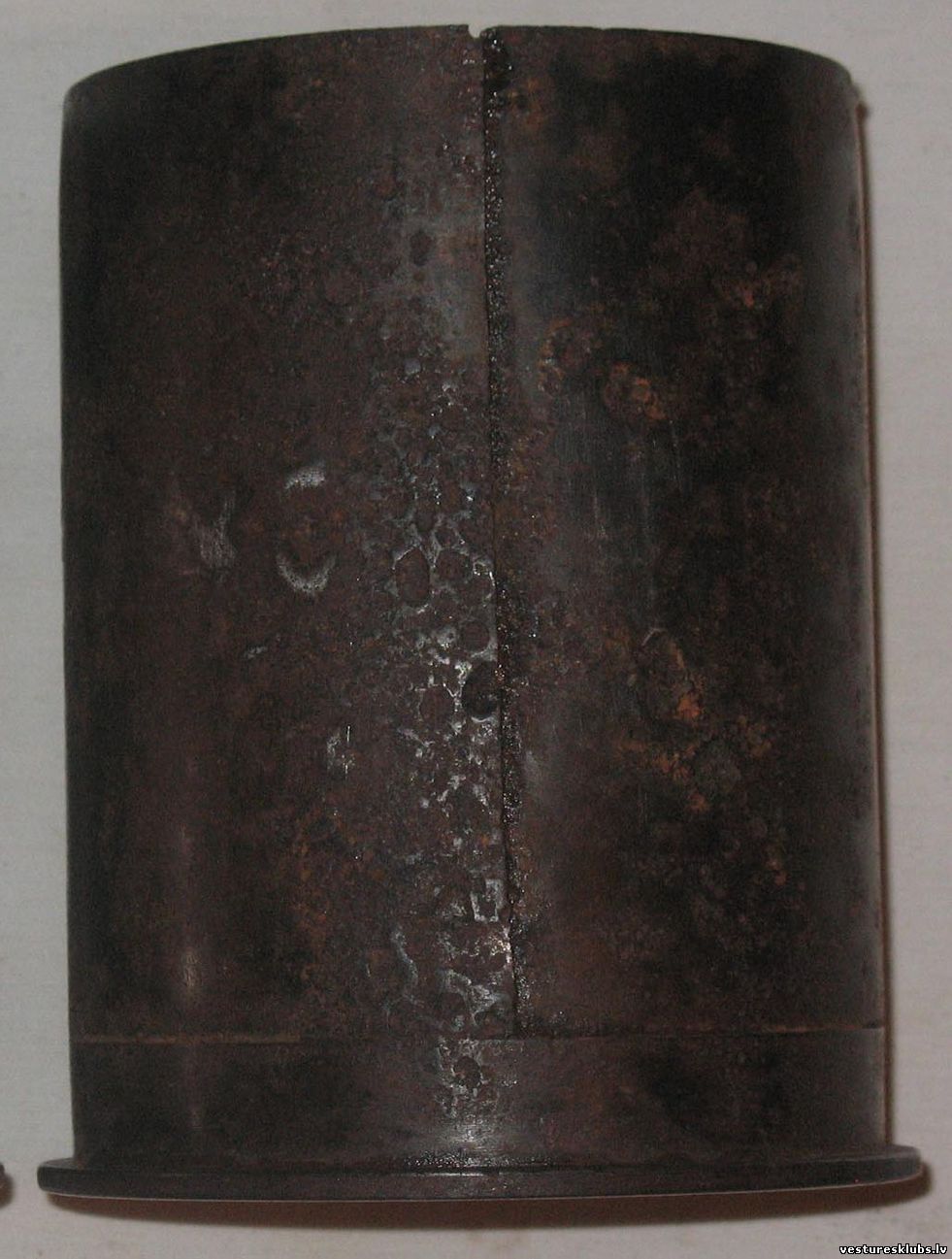

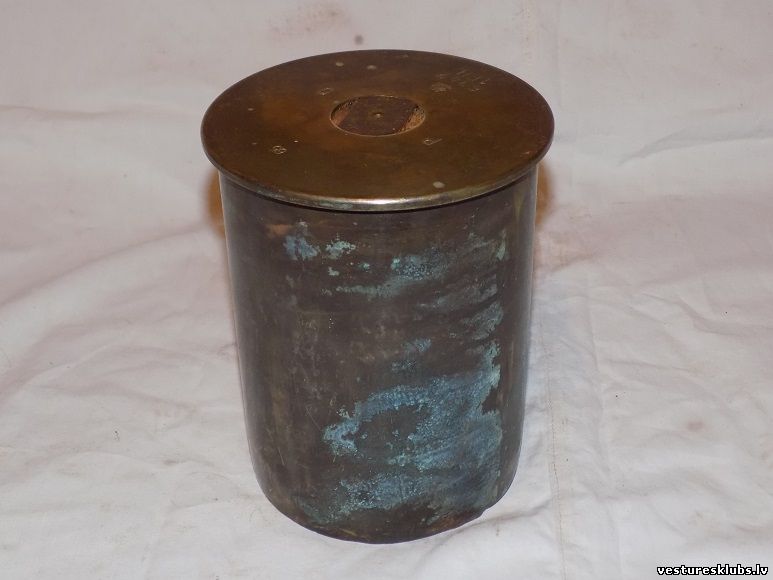

Čaula misiņa (indekss 6341)

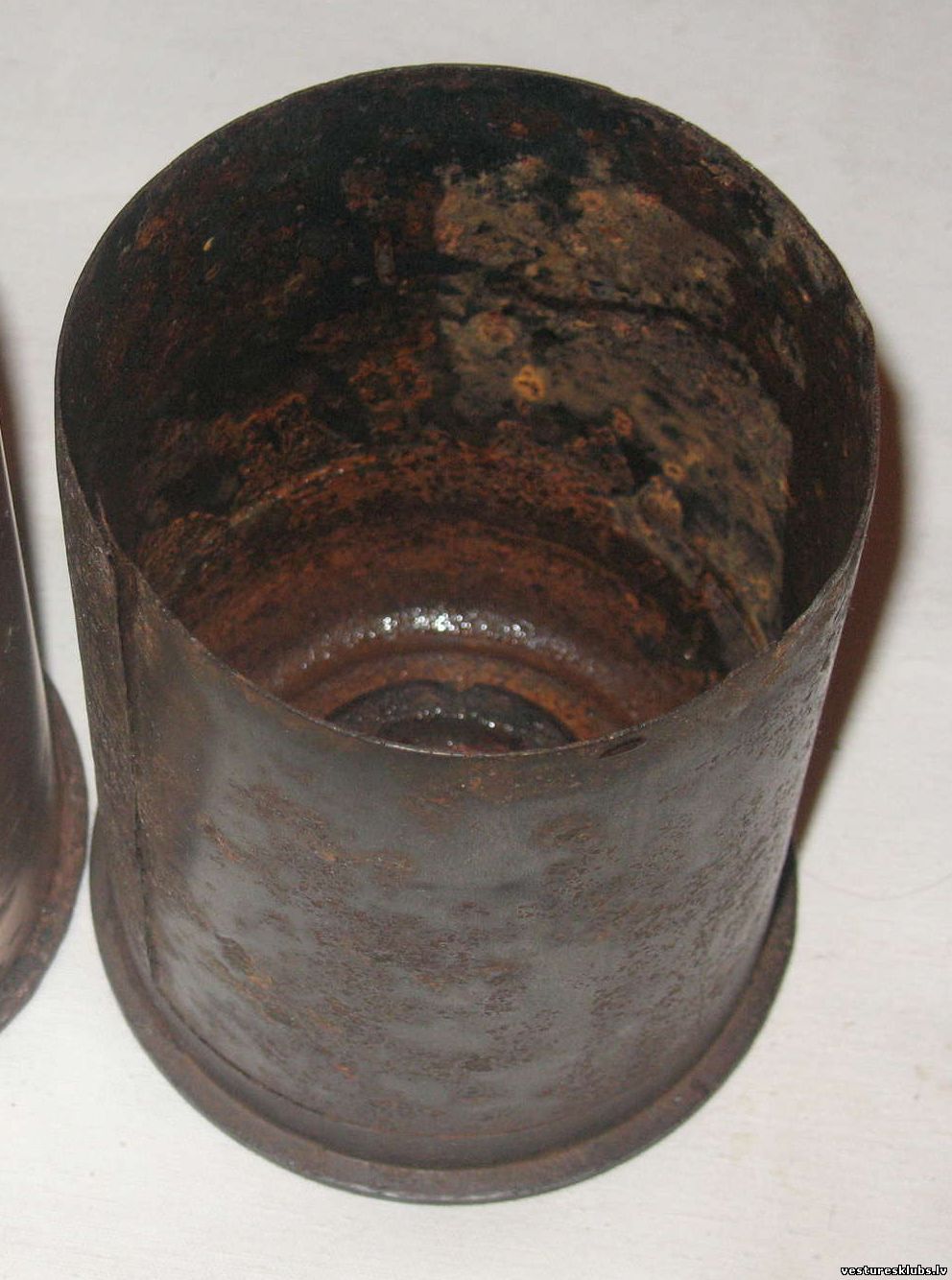

vai tērauda ar misiņa pārklājumu (indekss 6341 St)



pēdējās parasti izrok šādas


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 13:45 | Komentāri # 192
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

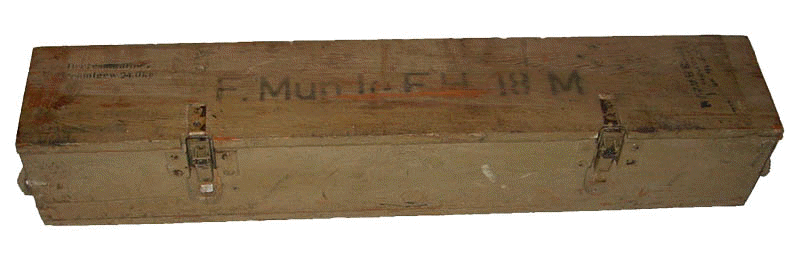

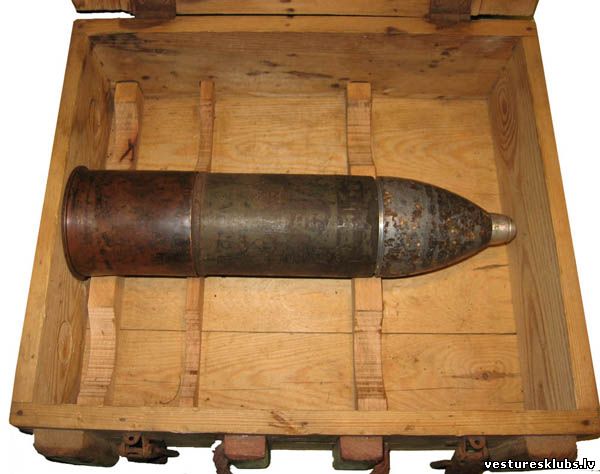

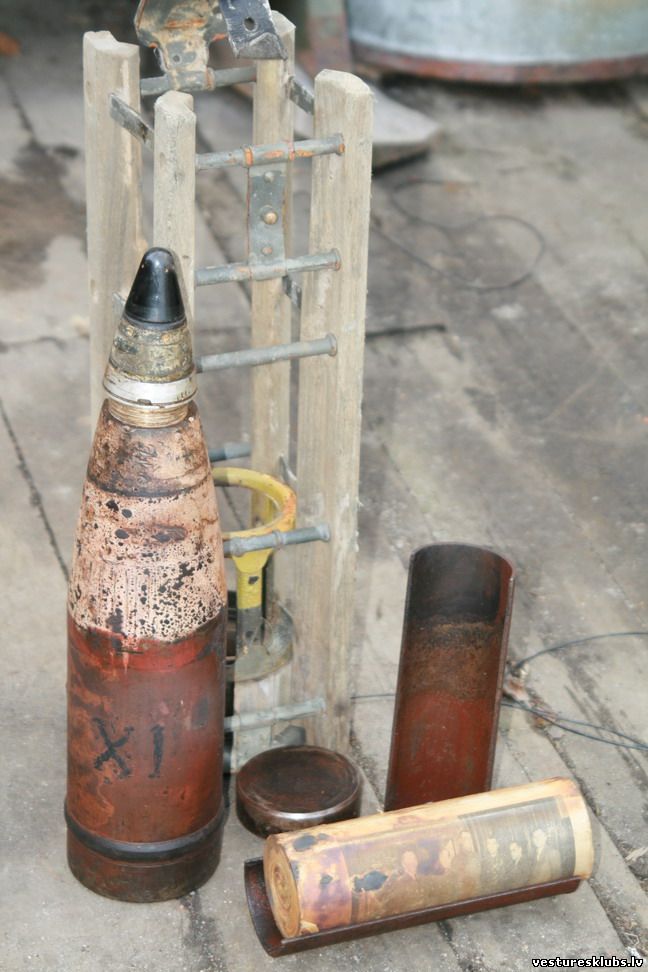

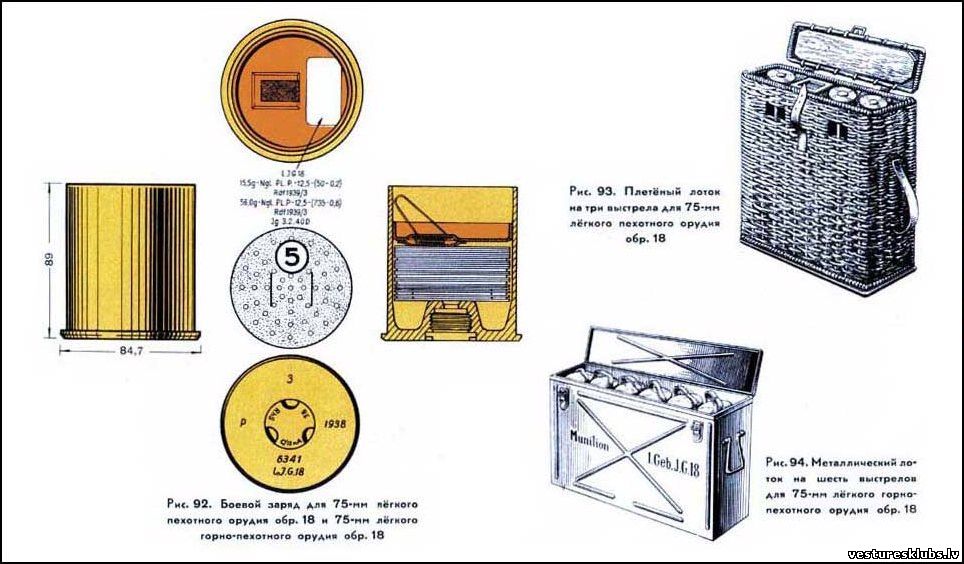

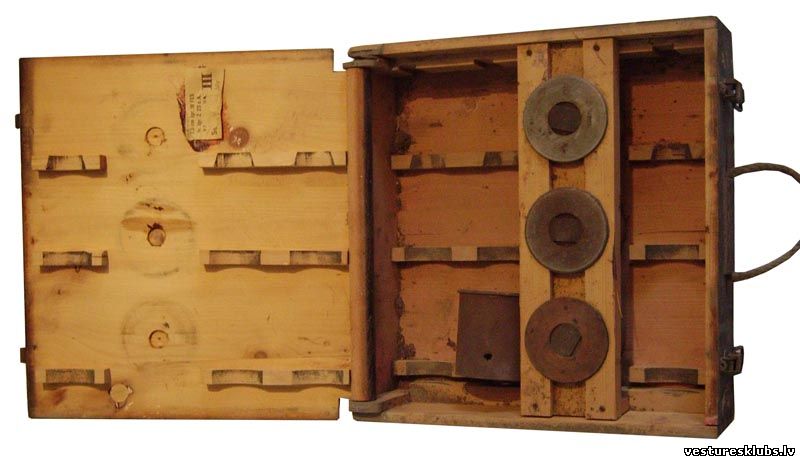

Munīcijas kastes:

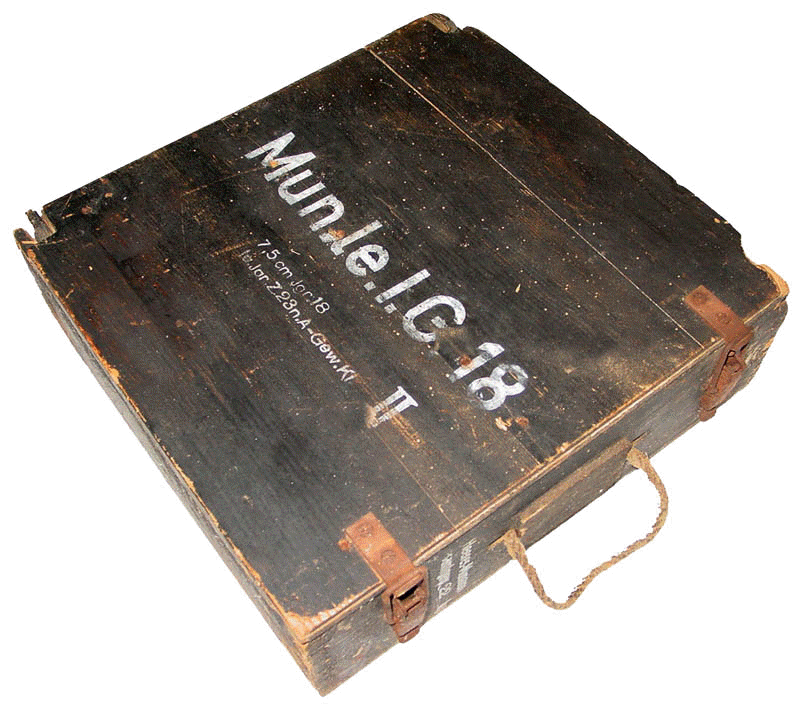

Koka

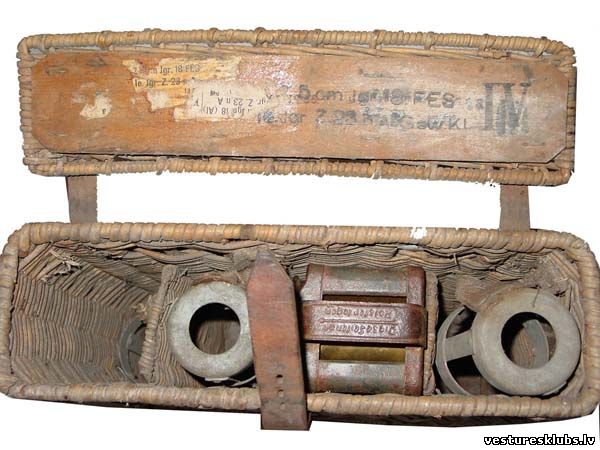

Pītās

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 01.Augusts.2016, 13:49 | Komentāri # 193
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

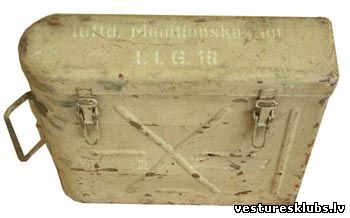

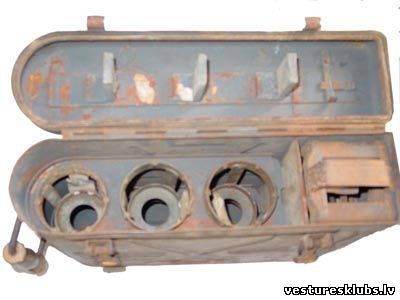

Metāla

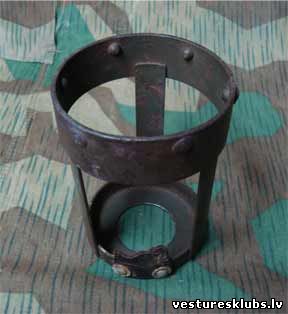

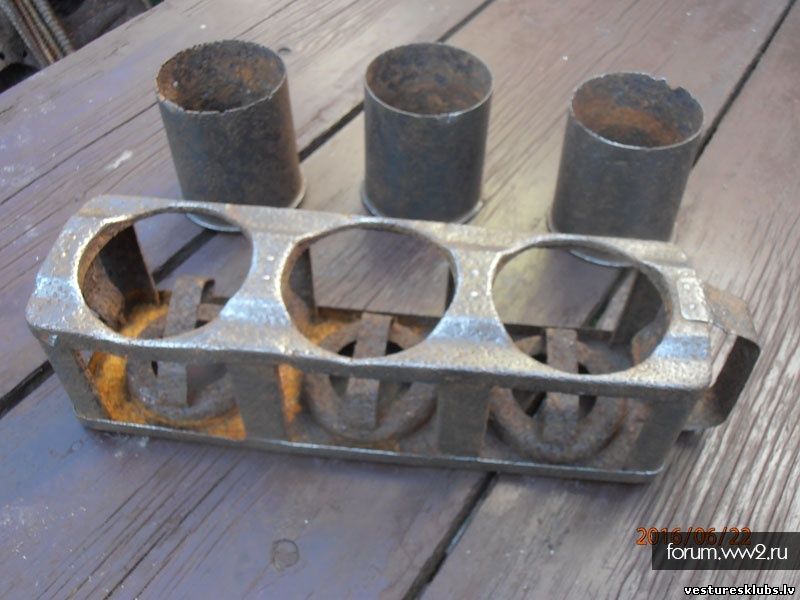

Ietvari

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 02.Augusts.2016, 09:14 | Komentāri # 194
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
105 mm (Vācija)

Vērmahta 10 dažādu lielgabalu un haubiču munīcija.

Šāviņi līdzīgi, atsevišķiem lielgabaliem identiski. Atšķiras čaulu izmēri.

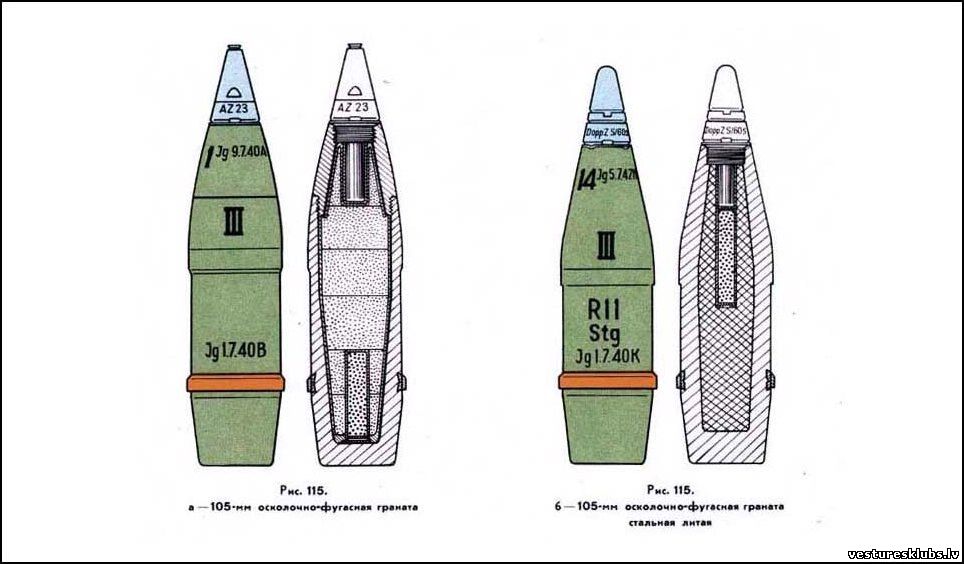

1. Šķembu - fugasa (19 veidu) Atsevišķiem šāviņiem misiņa gredzena vietā bija metāla-keramiskais gredzens

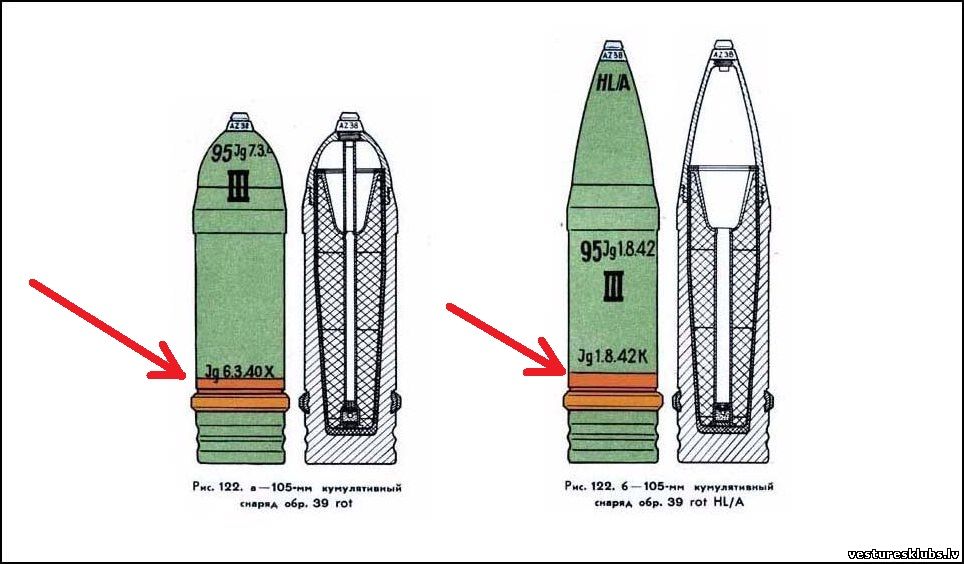

2. Kumulatīvie (8 veidu) Nezinu kāpēc, bet dalītās munīcijas 105 mm kumulatīvajiem šāviņiem virs misiņa gredzena bija uzkrāsota sarkana josla.

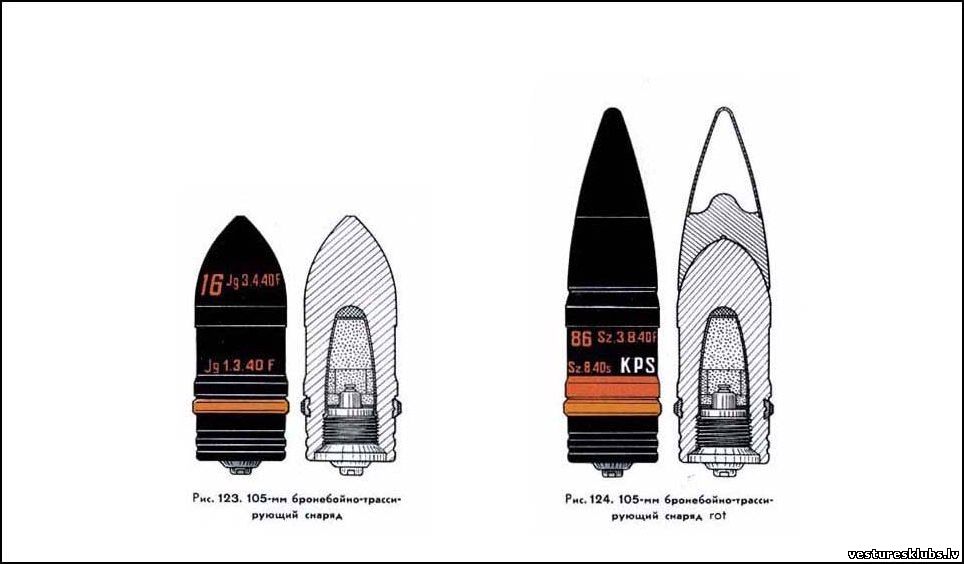

3. Bruņusitēji (2 veidu, tādi paši kā analoga kalibra unitārajai munīcijai)

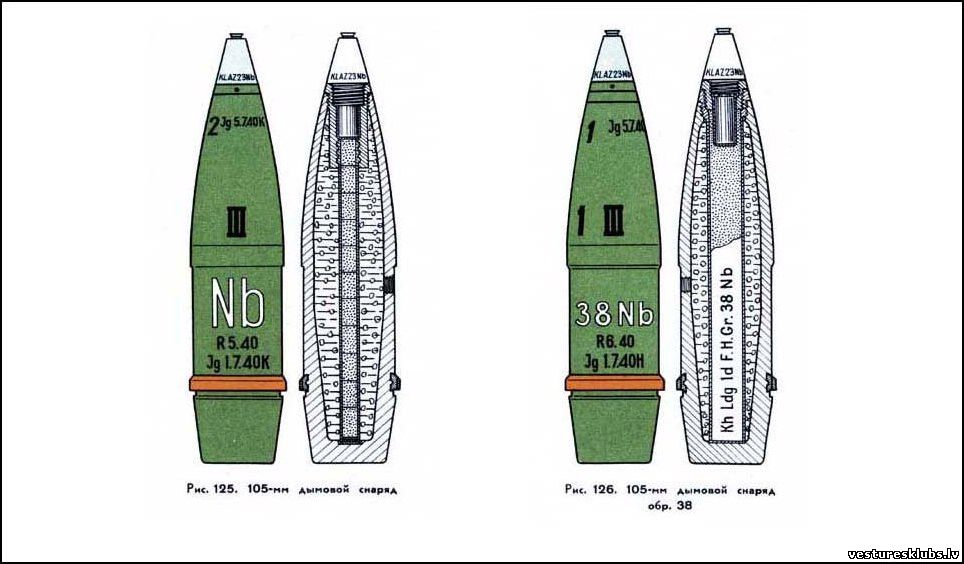

4. Dūmu (6 veidu)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 02.Augusts.2016, 09:26 | Komentāri # 195
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
5. Mērķa norādīšanai (1 veida)
6. Aizdedzinošais (2 veidu)

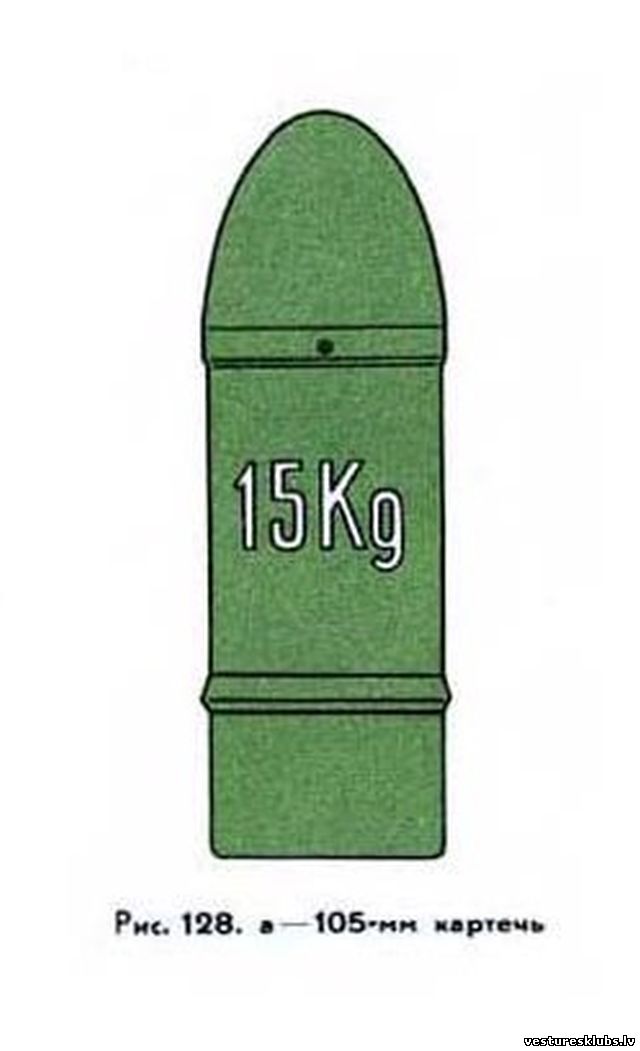

7. Karteču (1 veida)

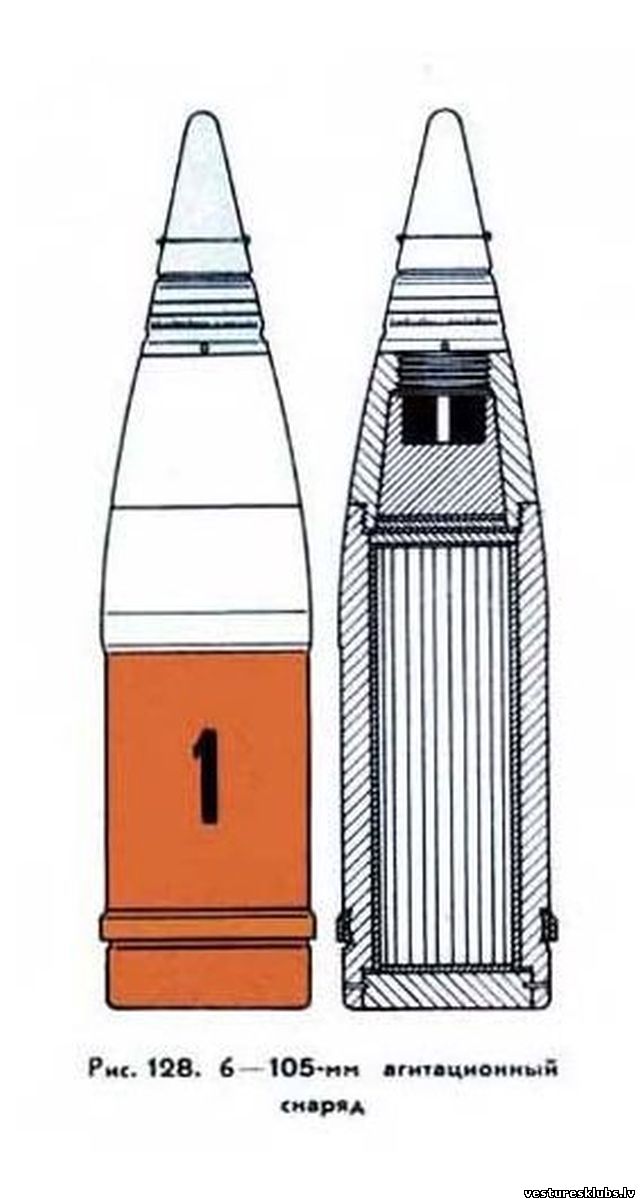

8. Aģitācijas (1 veida) Krāsa sarkana ar baltu galu.

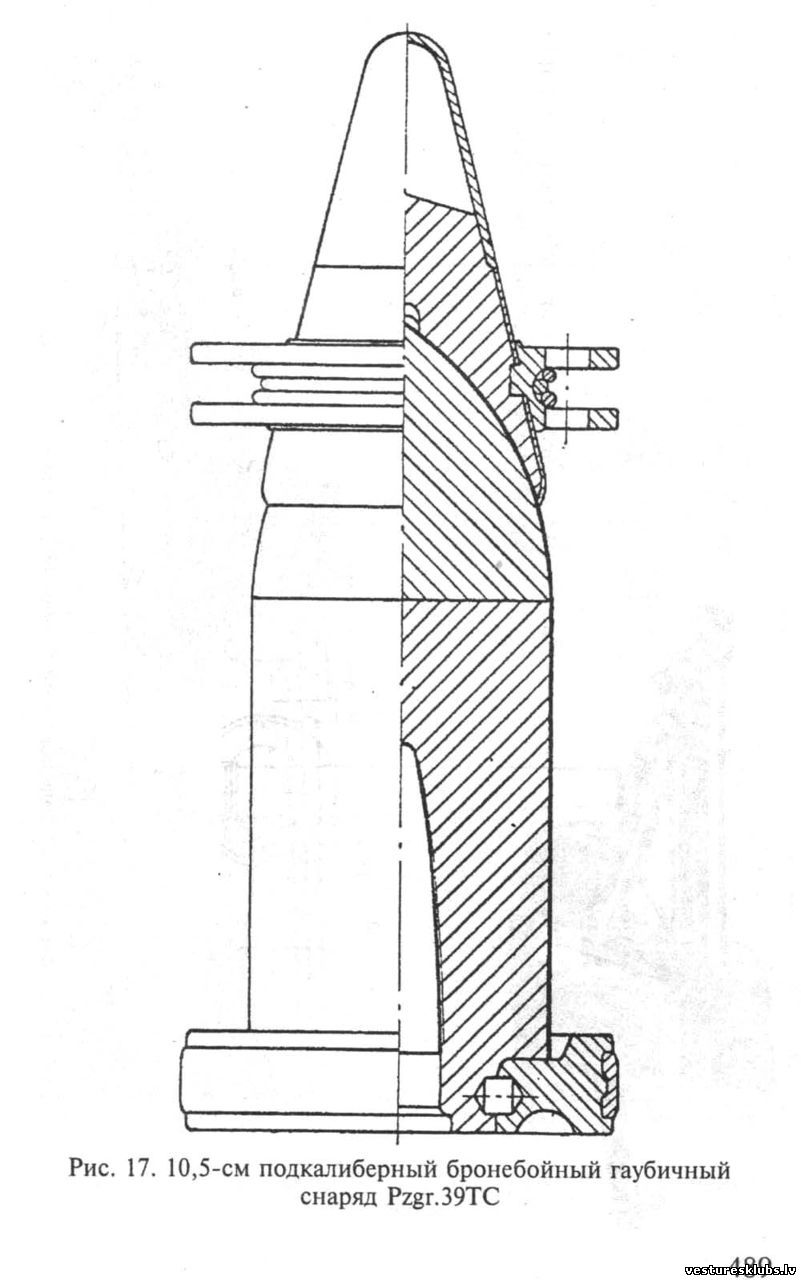

9. Zemkalibra bruņusitējs Pzgr. 39 TC

Šis ir interesants ar to, ka neesmu atradis nevienu tā fotogrāfiju. Tas bija paredzēts koncerna "Krupp" 1943. gadā radītajai 105 mm smagajai haubicei 10,5cm le.F.H.43

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 02.Augusts.2016, 17:27 | Komentāri # 196
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

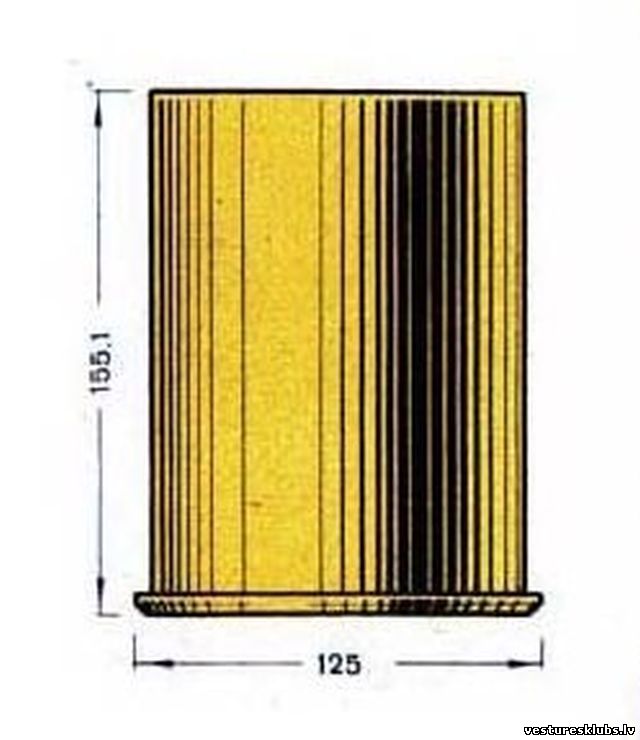

Čaulas garums 155 mm



Šīs varētu būt visbiežāk sastopamās minētā kalibra čaulas, jo tās izmantoja 4 veidu lauka haubicēm. Čaulu indeksi:

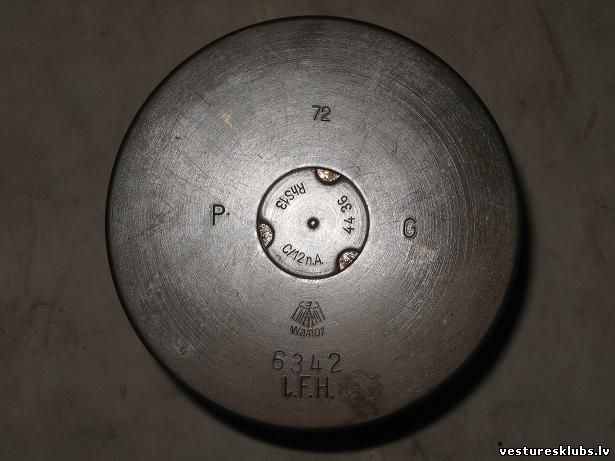

1. Misiņa 6342

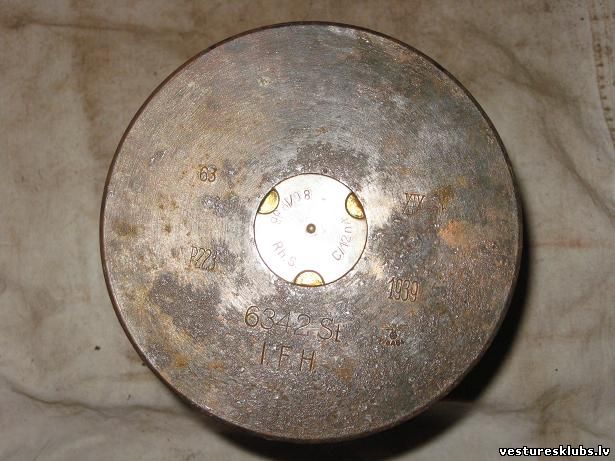

2.Tērauda ar misiņa pārklājumu 6342 St

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 02.Augusts.2016, 17:41 | Komentāri # 197
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

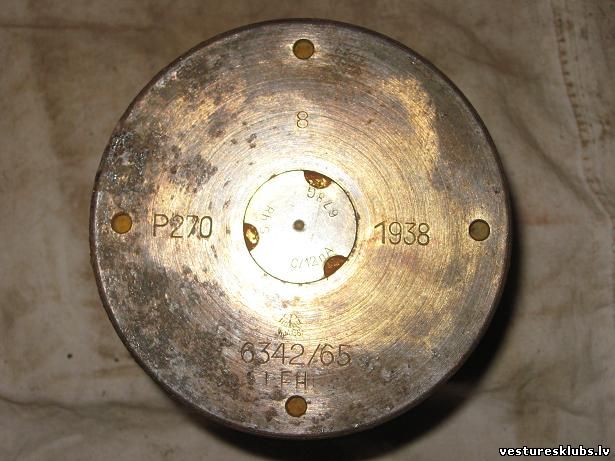

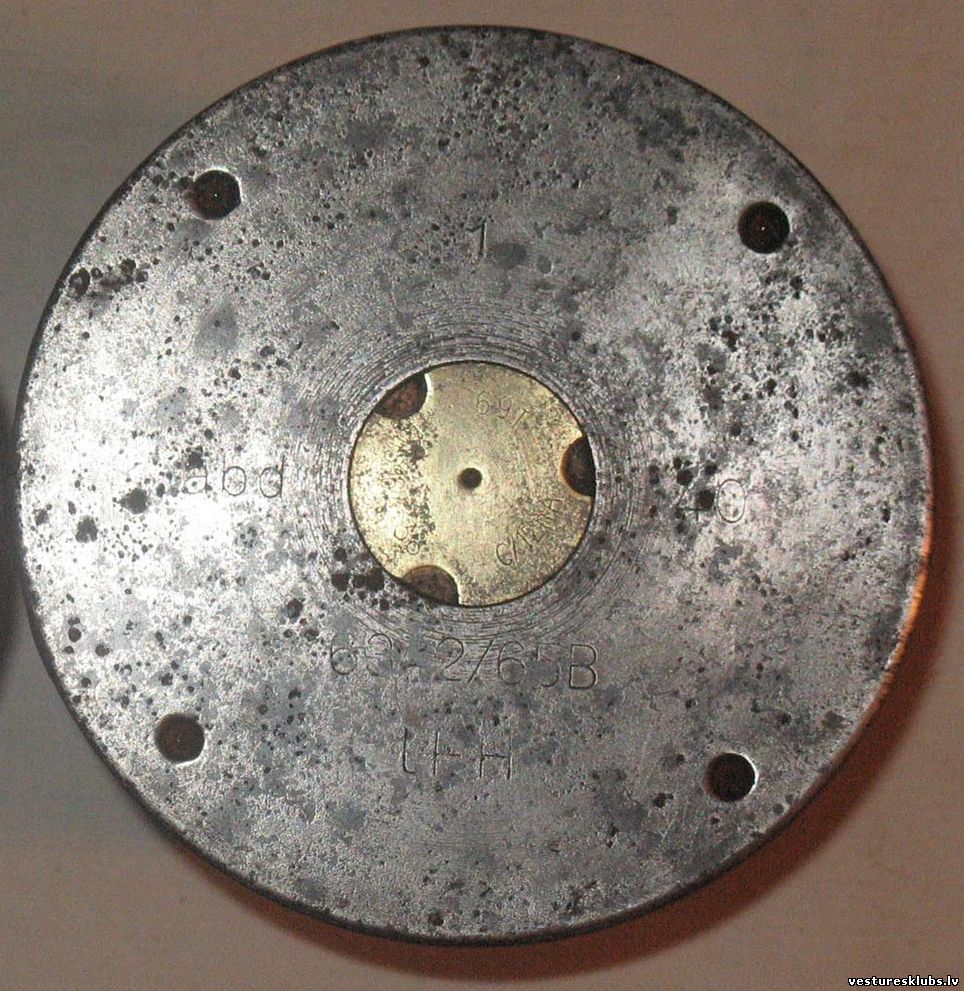

3. Tērauda saliktās 6342/65; 6342/65 A; 6342/65 B


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 02.Augusts.2016, 18:13 | Komentāri # 198
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Izmantoja:

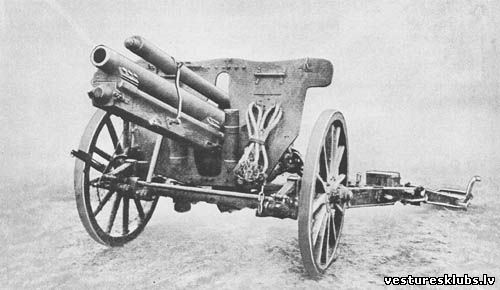

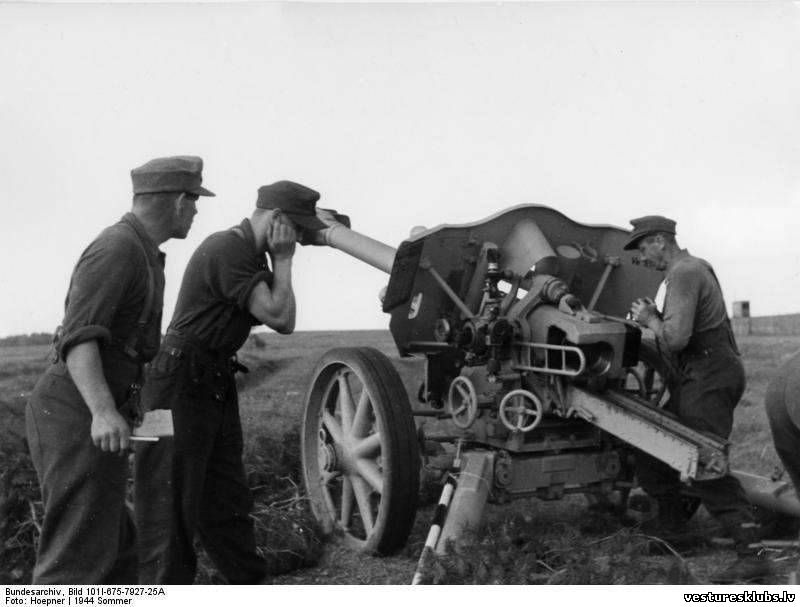

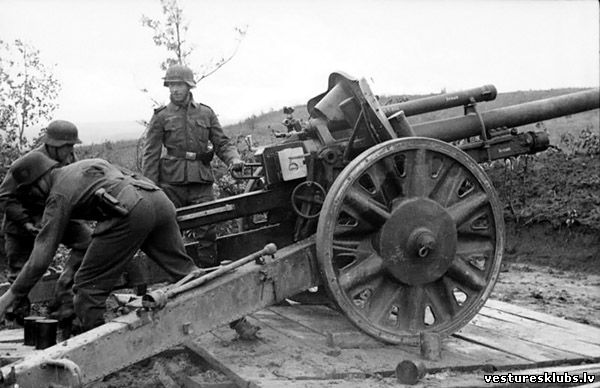

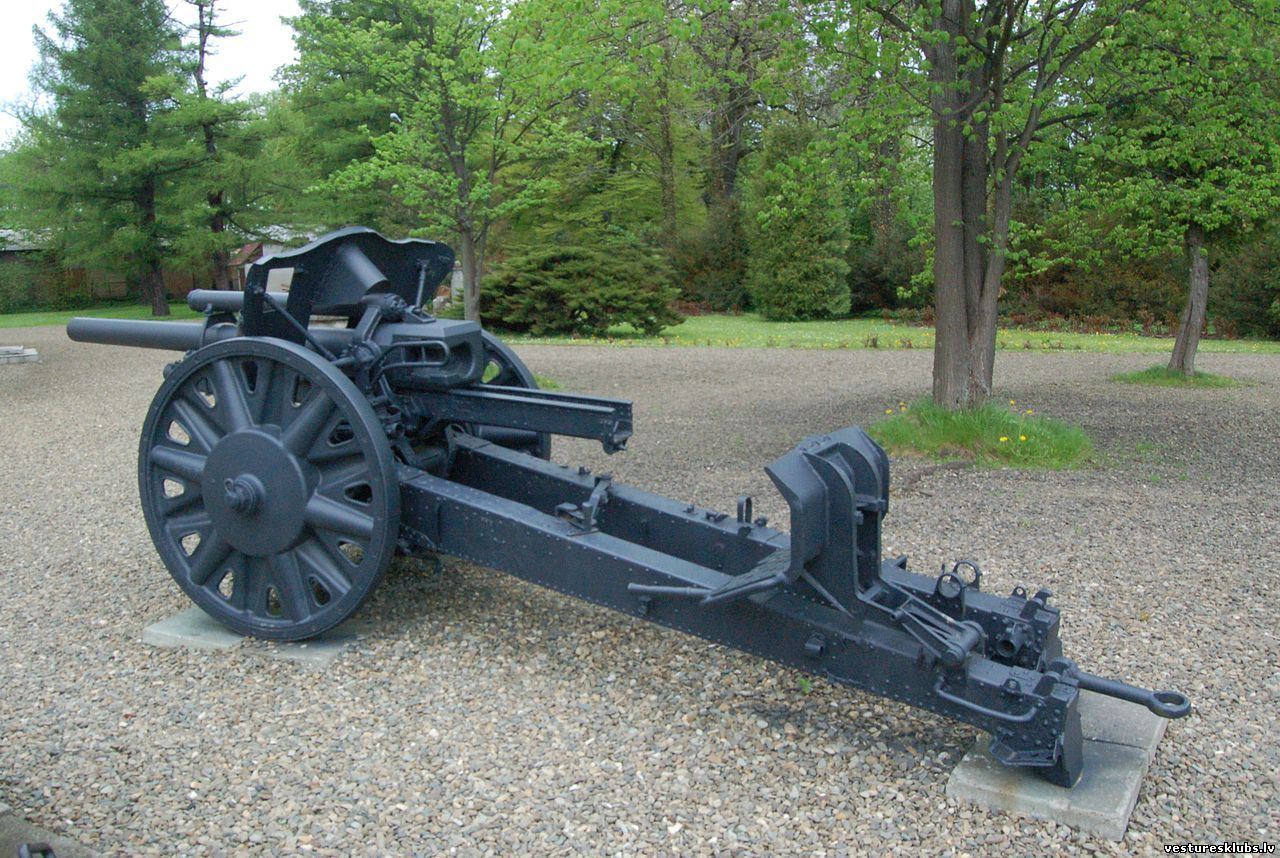

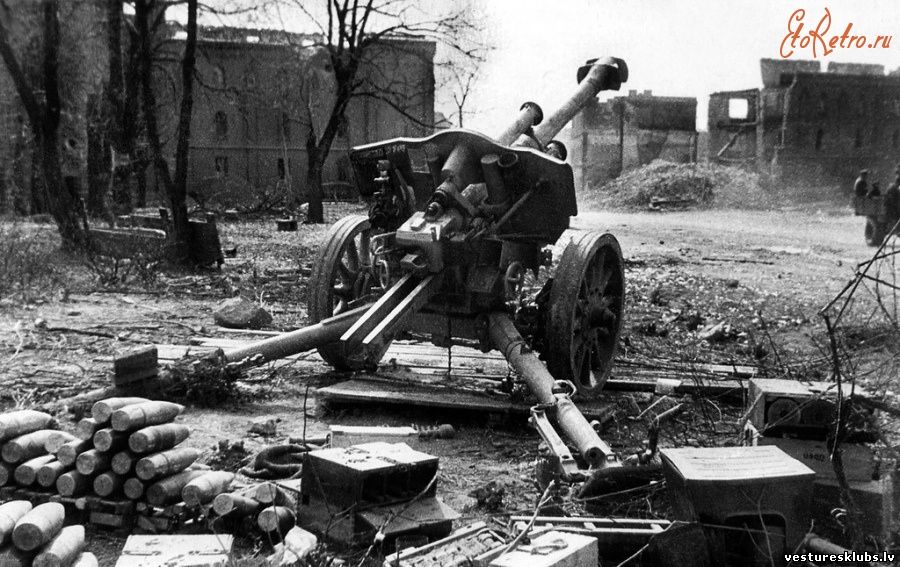

1. 1916. gada parauga vieglā lauka haubice 10,5 cm leFH 16 (Leichte Feldhaubitze 16)


2. 1918. gada parauga vieglā lauka haubice 10,5 cm leFH 18 (Leichte Feldhaubitze 18)

Tieši uz šī lielgabala lafetes bija novietots feldmaršala Rommela zārks

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 02.Augusts.2016, 18:33 | Komentāri # 199
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

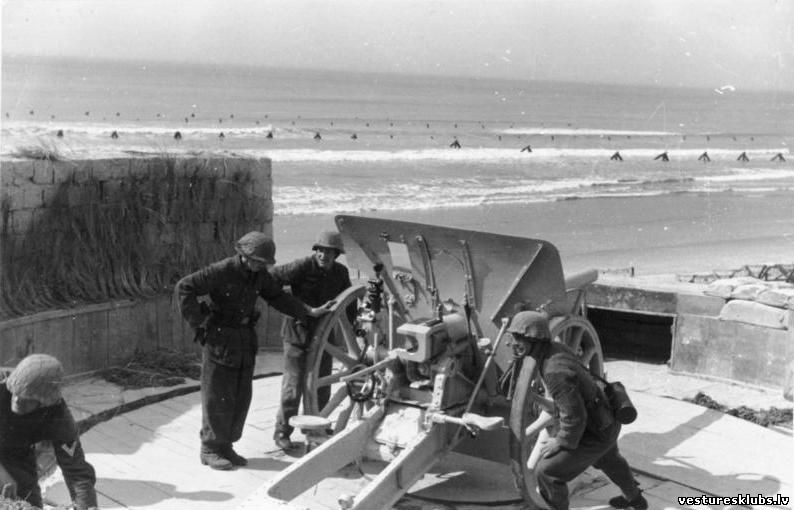

3. 1918. gada parauga modernizētā vieglā lauka haubice 10,5 cm leFH 18M (Leichte Feldhaubitze 18 Mündungsbremse)
Tai bija uzlabota lafete (lai varētu izmantot arī koka riteņus), tā transportēšanai varēja izmantot arī zirgu vilkmi, stobra bremze un aizslēgs.

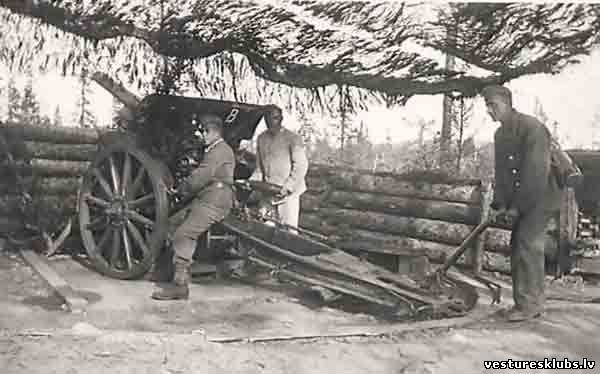

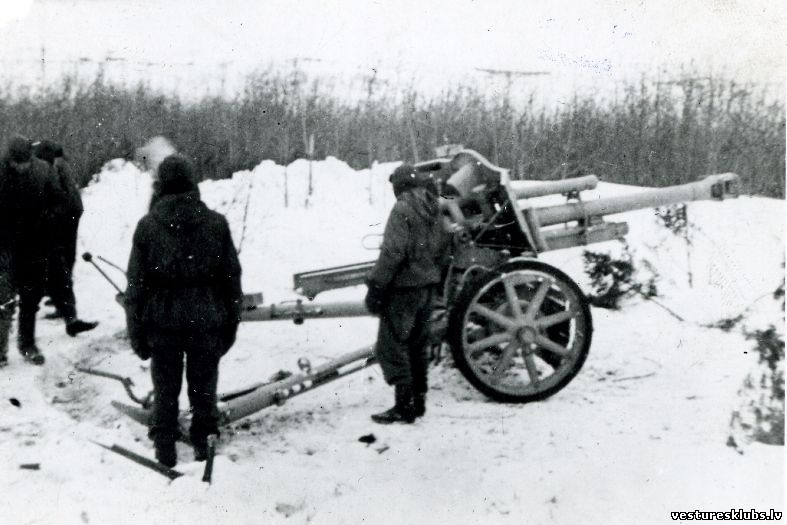

Latviešu Leģiona artilēristi

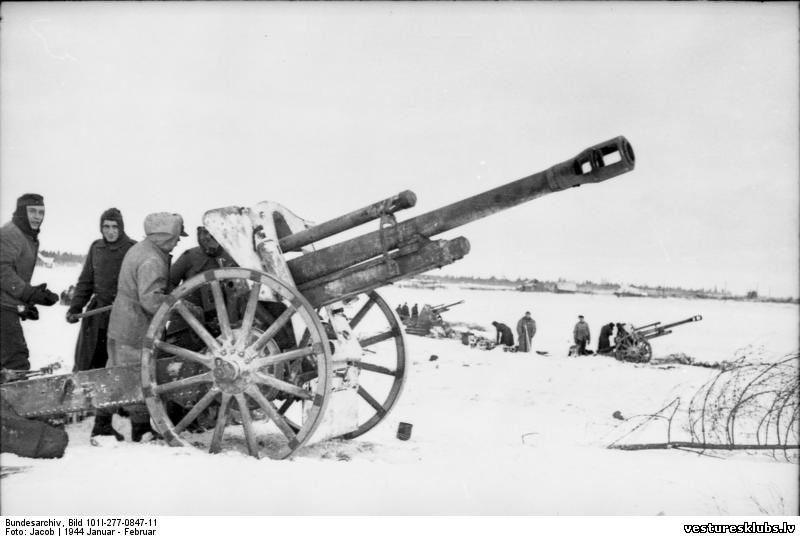

4. 1918. gada parauga modernizētā vieglā lauka haubice 10,5 cm leFH 18/40 (Leichte Feldhaubitze 18/40)
Tā bija iepriekšaprakstītā haubice 10,5 cm leFH 18M uzkonstruēta uz prettanku lielgabala 7,5 cm PaK 40 lafetes.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 02.Augusts.2016, 20:40 | Komentāri # 200
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

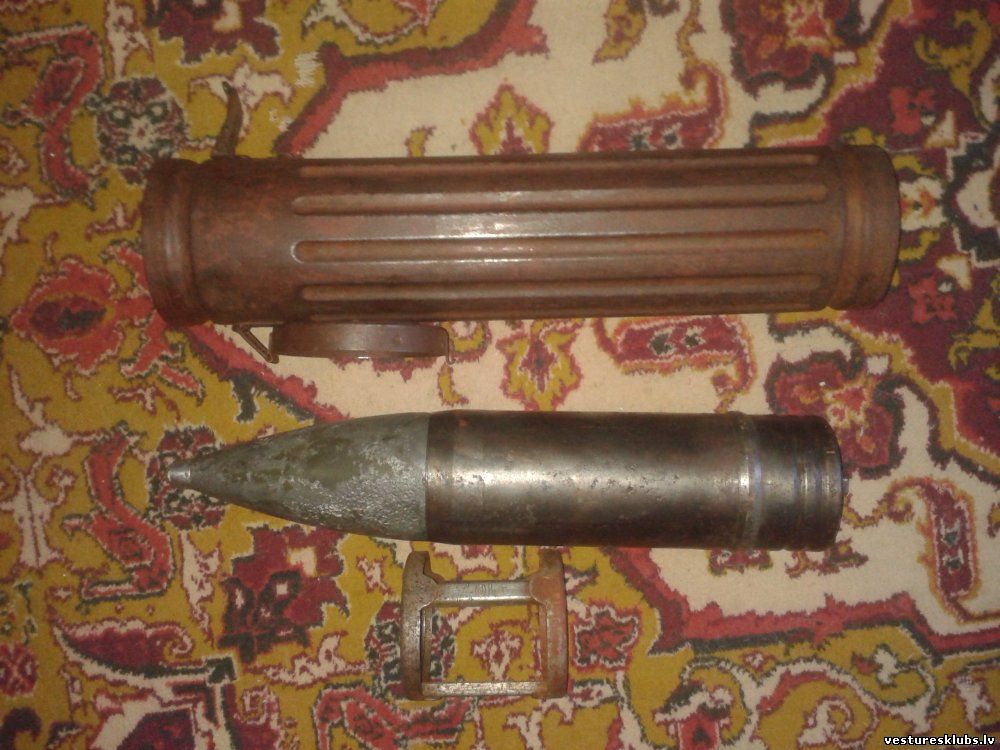

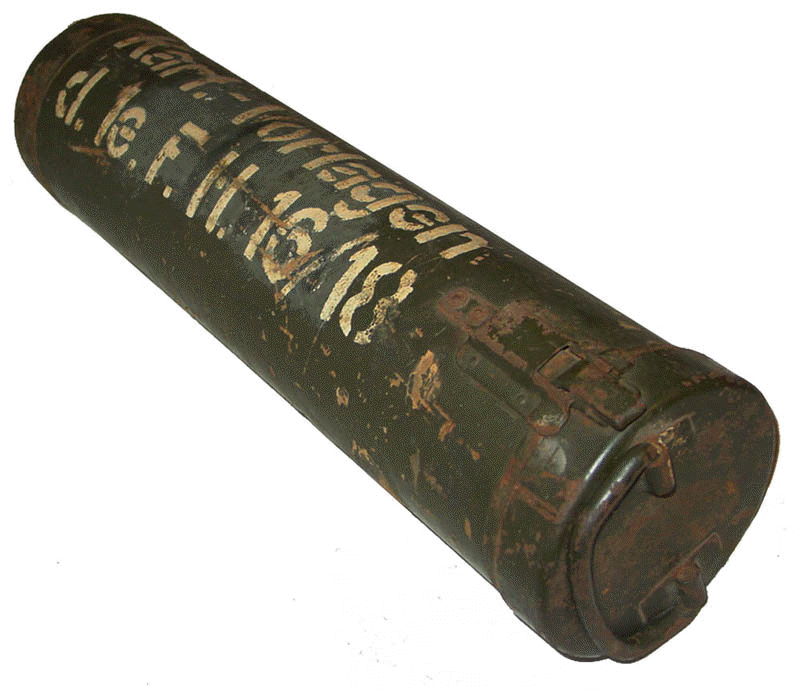

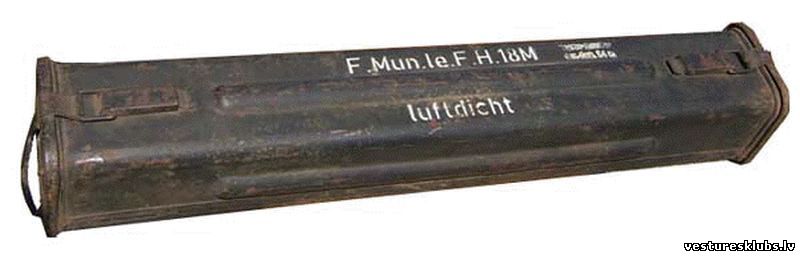

Munīcijas kastes un konteineri

Šāviņiem


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » Šāviņi, mīnas, garanātas un to identifikācija (Veidi un kalibri)
Lappuse 8 no 26«126789102526»
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Te rakstām par visu un visām, par tiem un šiem.... 24.Novembris.2017, 10:13 nēģis Pļāpātuve
Lasīt
Surikātam svētki! 23.Novembris.2017, 18:27 zed Pļāpātuve
Lasīt
Laika apstākļi Latvijas novados 23.Novembris.2017, 10:56 nēģis Pļāpātuve
Lasīt
Postaža 22.Novembris.2017, 23:03 Valduha Foto
Lasīt
Sports 22.Novembris.2017, 20:15 nēģis Pļāpātuve
Lasīt
Bildes 22.Novembris.2017, 17:48 007 Humors
Lasīt
Zelgauskas - Gaiziņkalna fronte 22.Novembris.2017, 00:26 Valduha WW2
Lasīt



Šodien forumu apmeklēja: Beerzinjsh, 007, nēģis, KurmisV, Meilis, Muitnieks, rukets, TiiFs, down84, sālītis


eXTReMe Tracker

Copyright sancho76 © 2008-2017
