Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijā.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa
Termiskā granāta Термитный шар ТШ-300 27. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 13:08 | Komentāri # 126
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Paredzēti krievu 76mm zenītlielgabalam 3K
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 18:25 | Komentāri # 127
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Attēli ar dažādiem izraktiem krievu 76 mm šāviņiem.

Šķembu-fugasa


Dūmu (?)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 18:28 | Komentāri # 128
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Zemkalibra bruņusitējs
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 18:33 | Komentāri # 129
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Te var redzēt pašu bruņusitēju elementu
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 18:38 | Komentāri # 130
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bruņusitējs ar ballistisko uzgali

Ar spridzinātāju МД-5 - ļoti bīstams!
bez spridzinātāja
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 18:44 | Komentāri # 131
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šrapnelis (vecā parauga priekš 1927. gada pulka lielgabala)

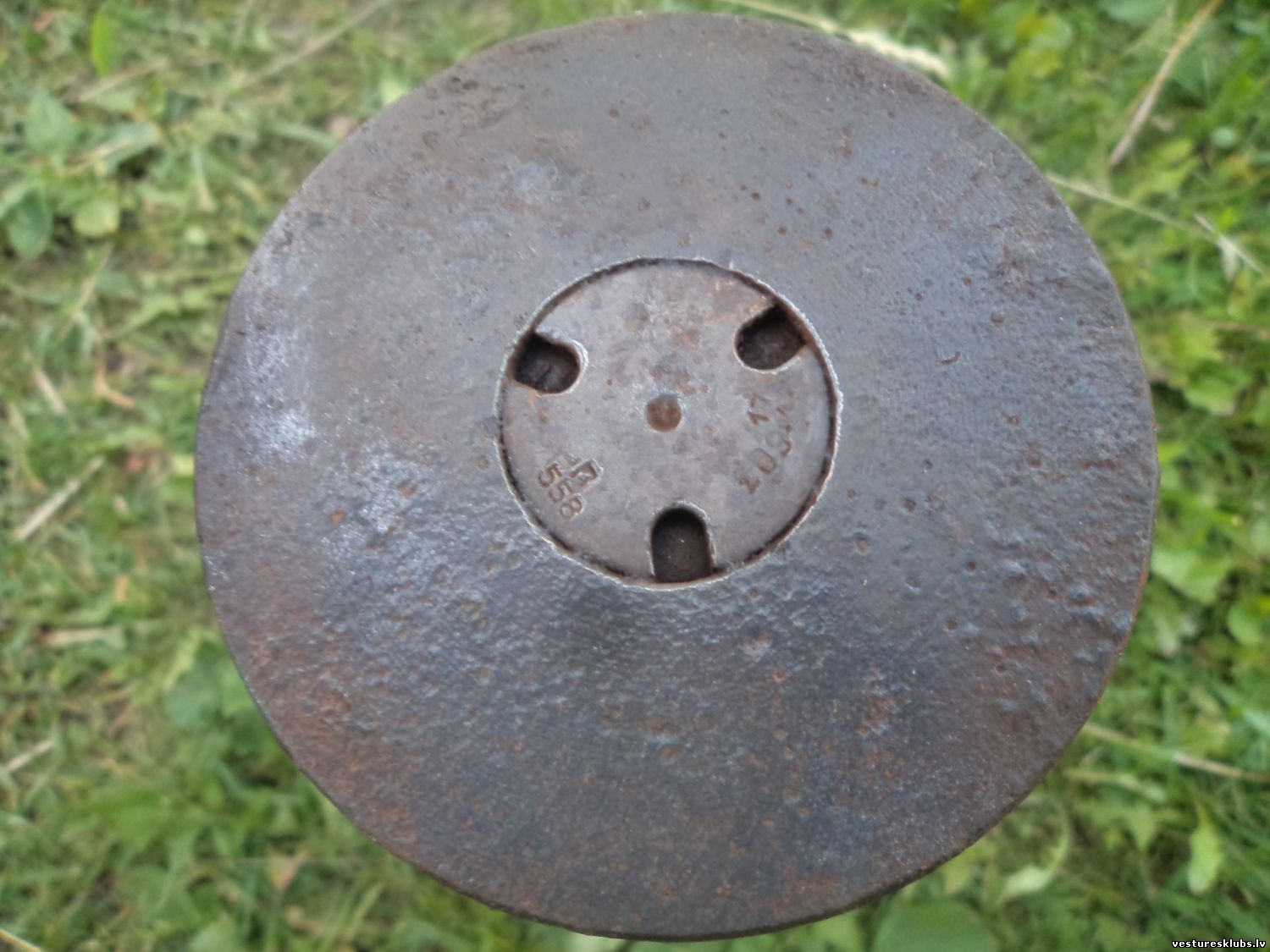

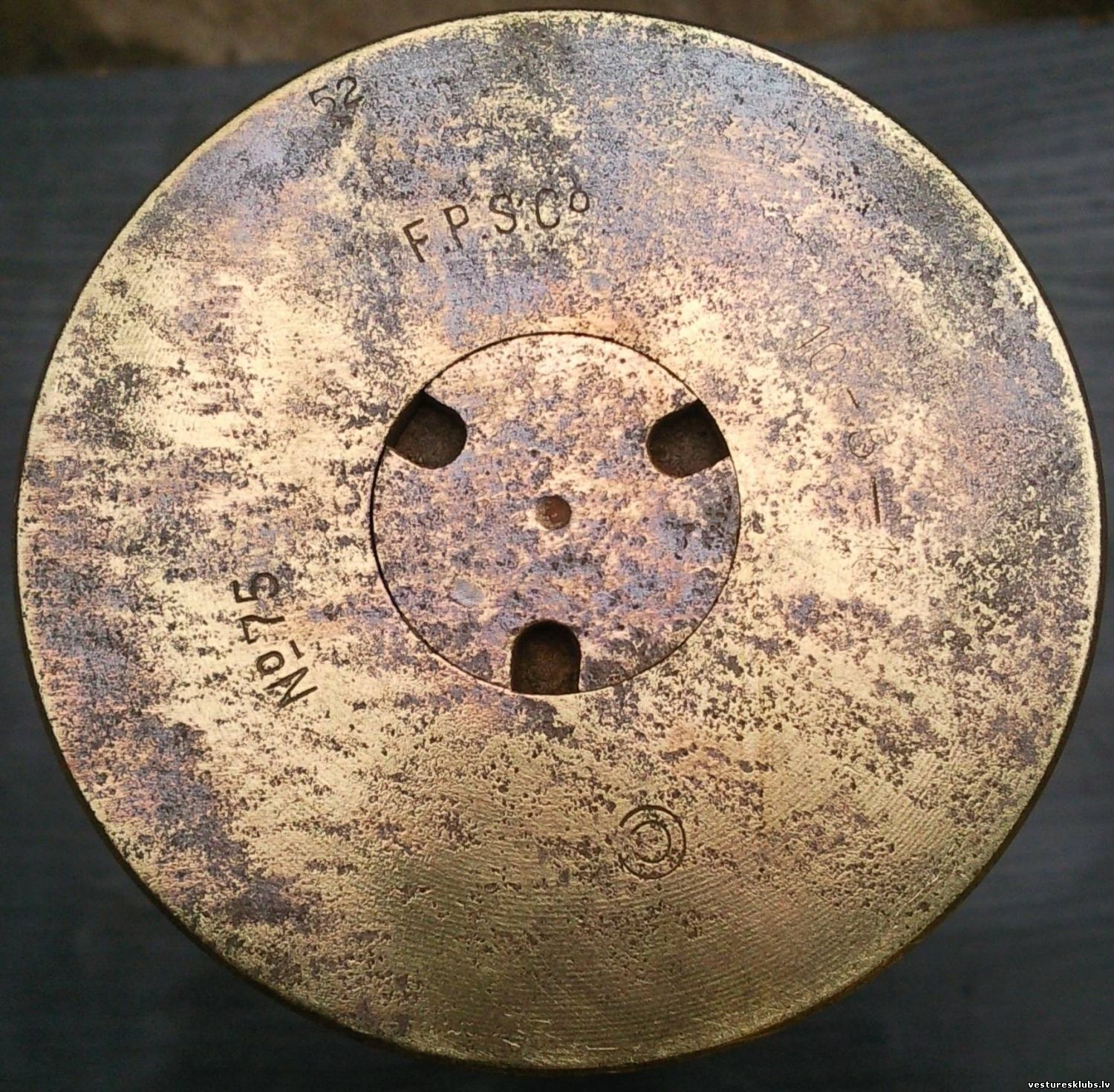

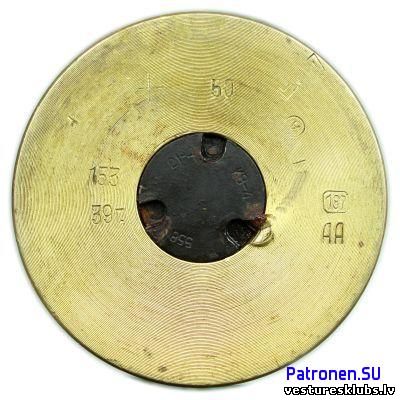

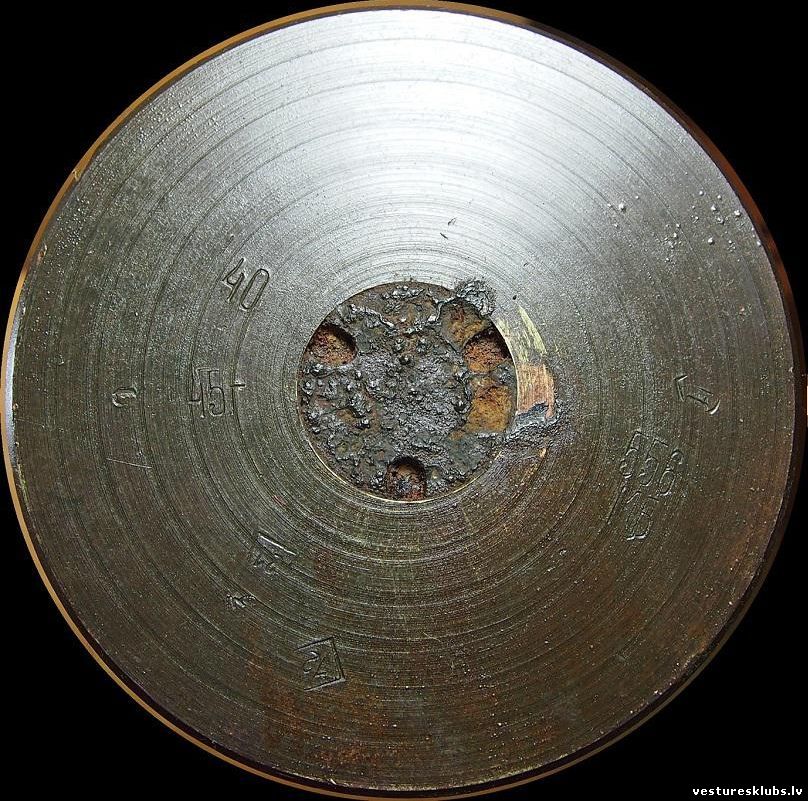

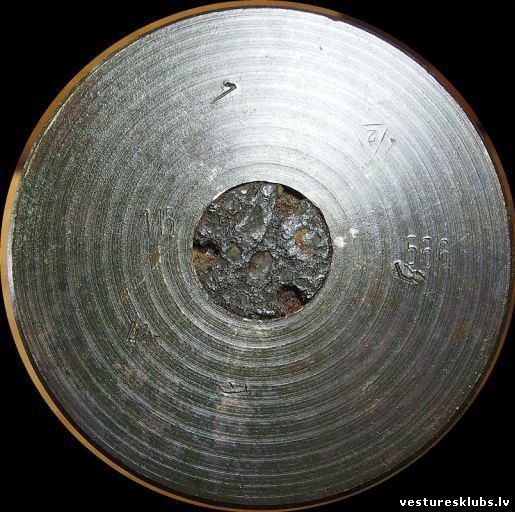

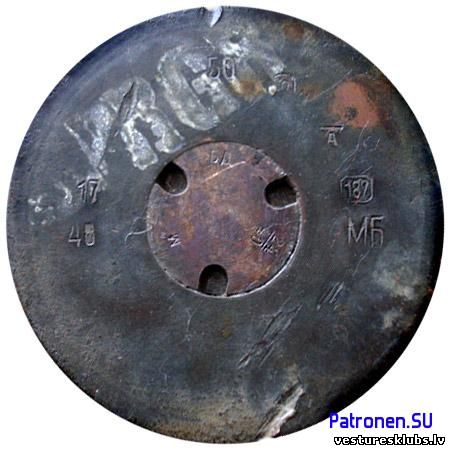

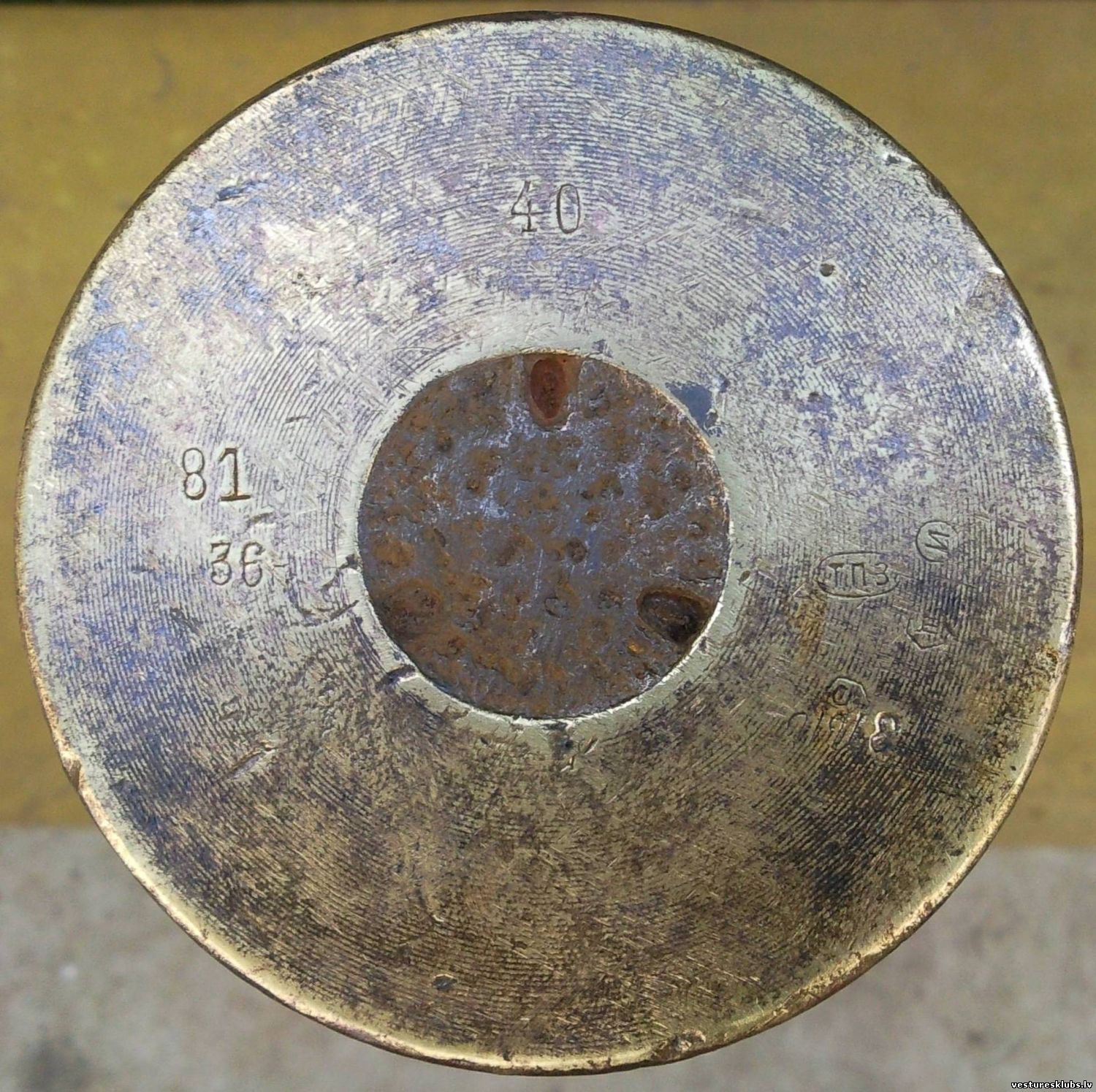

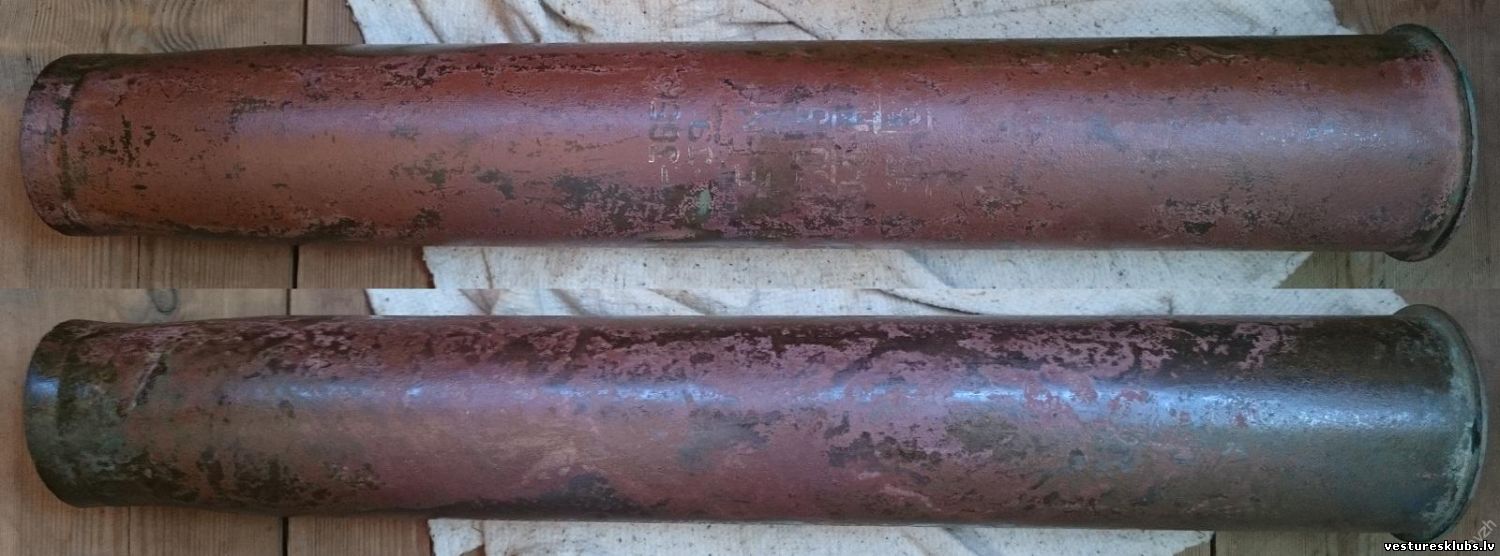

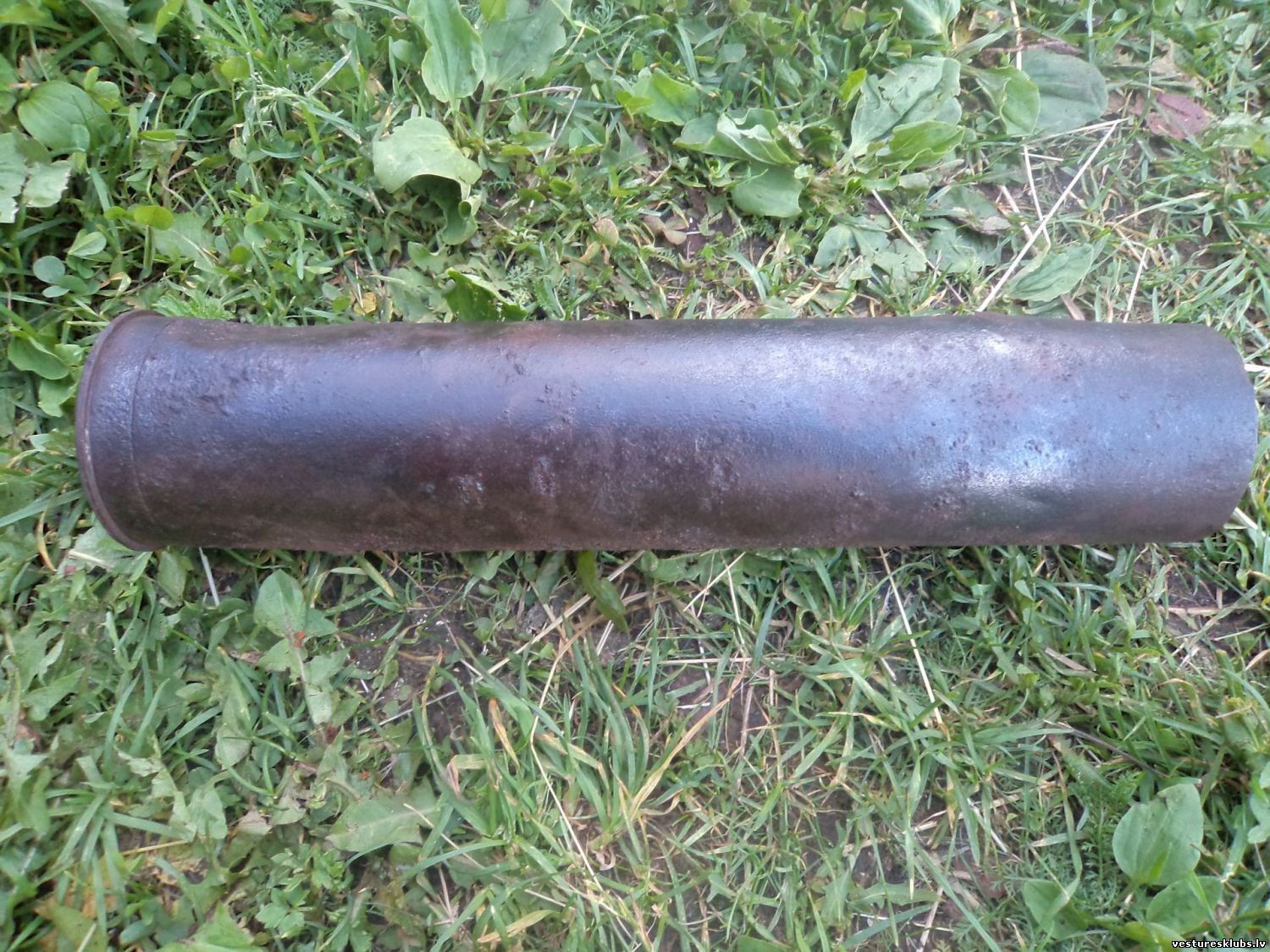

Čaulas
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 19:04 | Komentāri # 132
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Neesmu pieminējis vienu no galvenajiem krievu 76 mm lielgabaliem - tanku lielgabalu Ф-34, ar kuriem sākotnēji bija bruņoti tanki T-34.

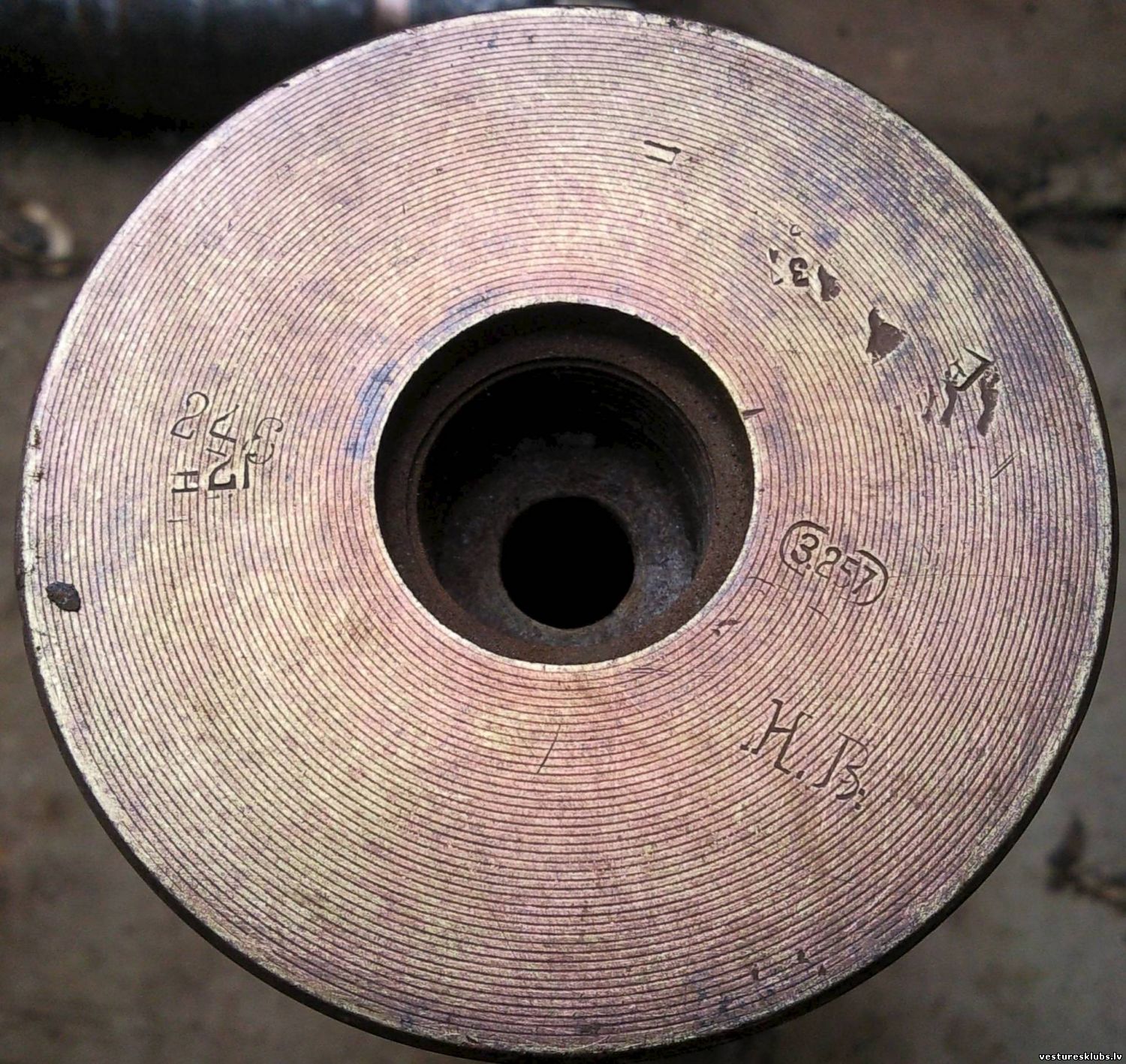

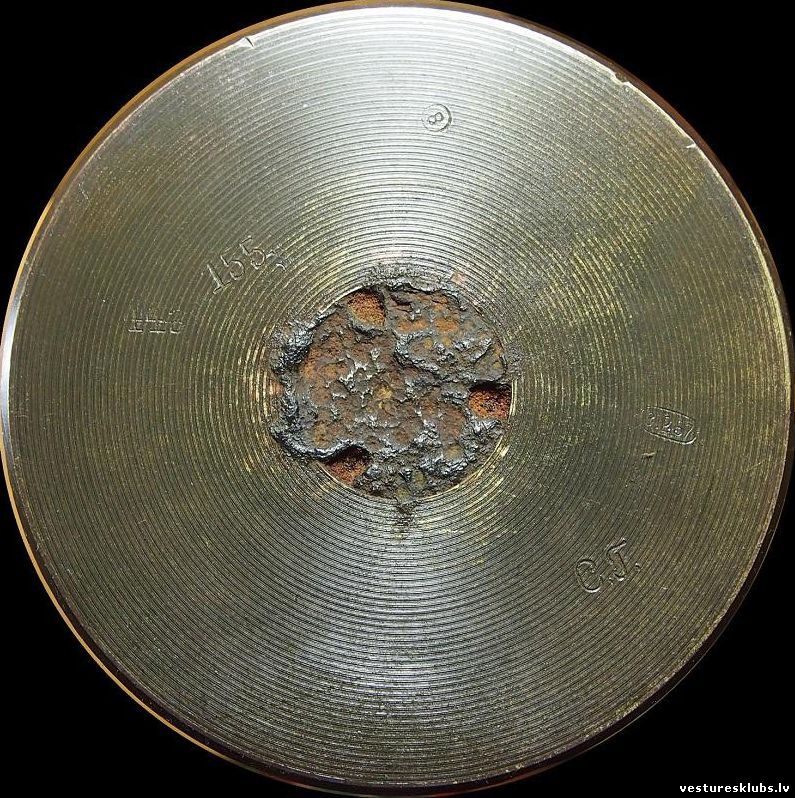

Čaulas garums viņiem klasiskais - 385 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 13.Jūlijā.2016, 05:23 | Komentāri # 133
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vēl dažas čaulas no 76x385 mm lādiņiem.

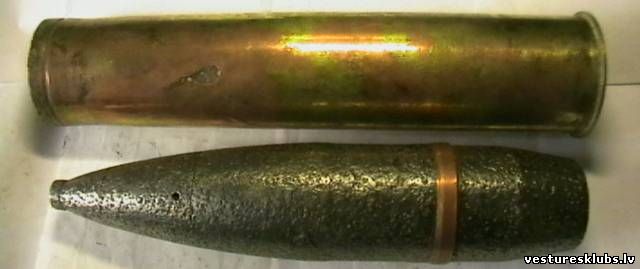

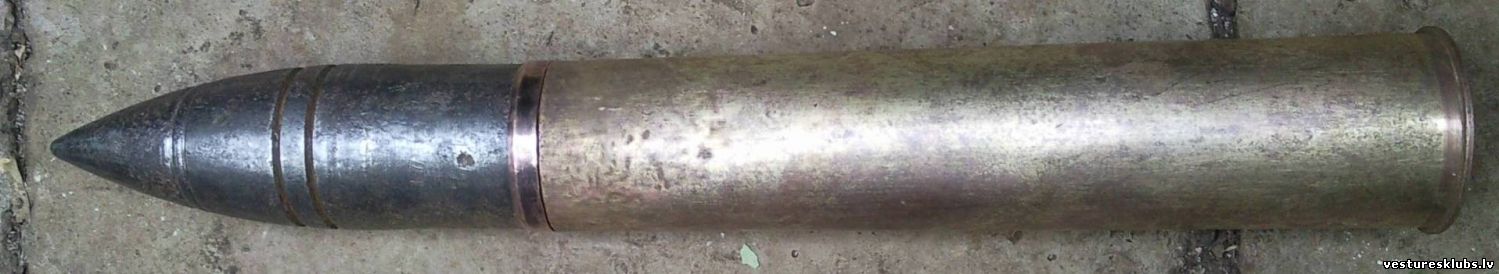

un ar vācu krāsu marķējumu, izmantota kā trofejas munīcija krievu lielgabalam Ф-22.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 04:24 | Komentāri # 134
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Interesanta krievu 76 mm čaula no melnā metāla, ar saliktu apakšu un "satīta"(nākusi no Kārzdabas pozīcijām).
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 17:49 | Komentāri # 135
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		85 mm

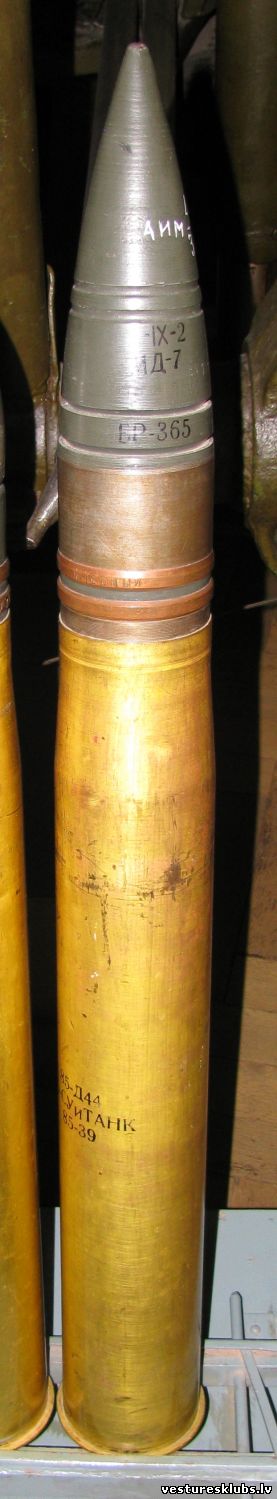

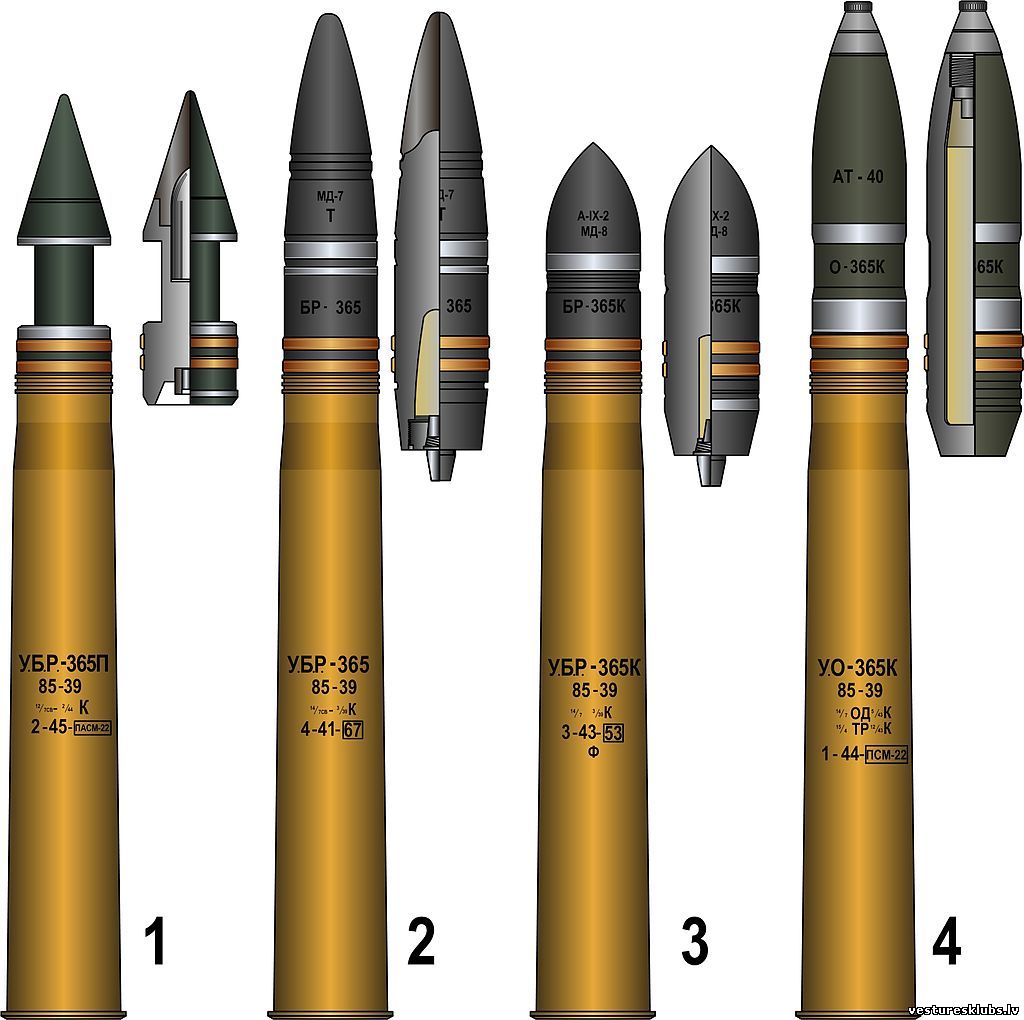

85x629R (52-К, Д-5, ЗИС-С-53)

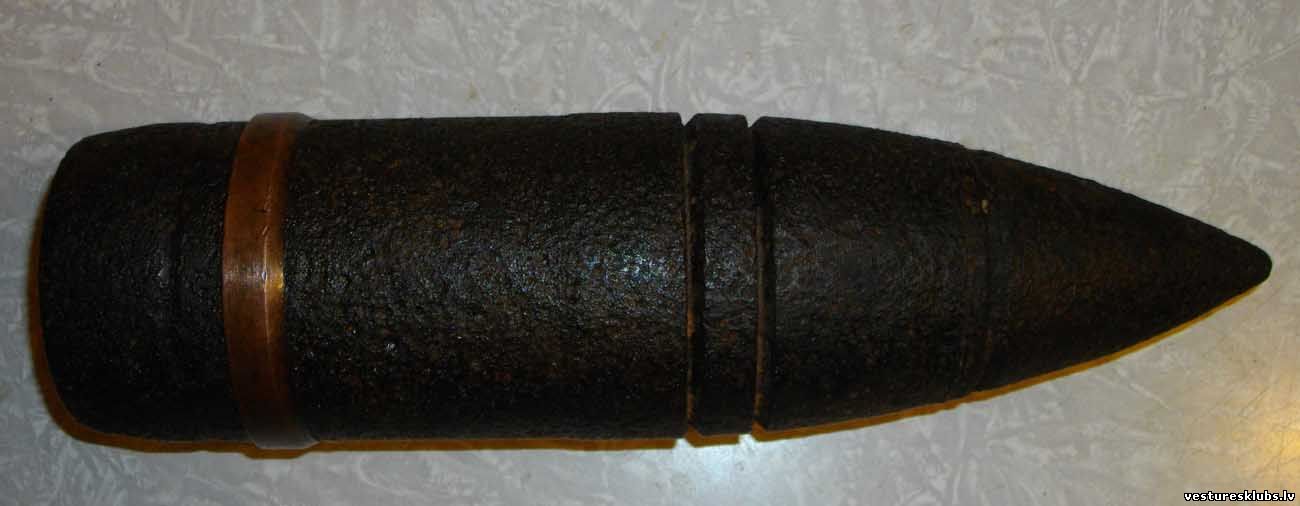

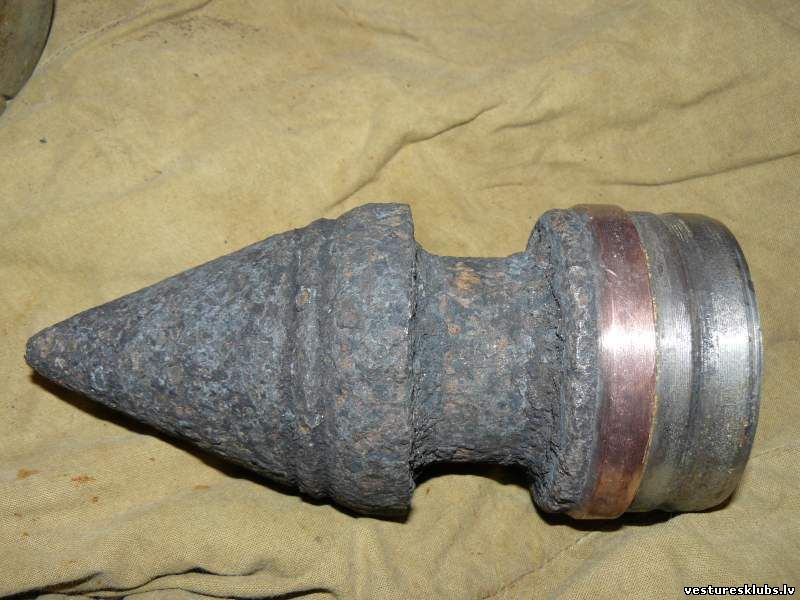

1. Zemkalibra
2. Bruņusitējs ar ballistisko uzgali (divu veidu)
3. Bruņusitējs bez ballistiskā uzgaļa
4. Šķembu-fugasa (vismaz triju veidu)

(attiecīgi bruņusitējs ar ballistisko uzgali, šķembu-fugasa, bruņusitējs un zemkalibra)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 17:56 | Komentāri # 136
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šķembu-fugasa

jauns

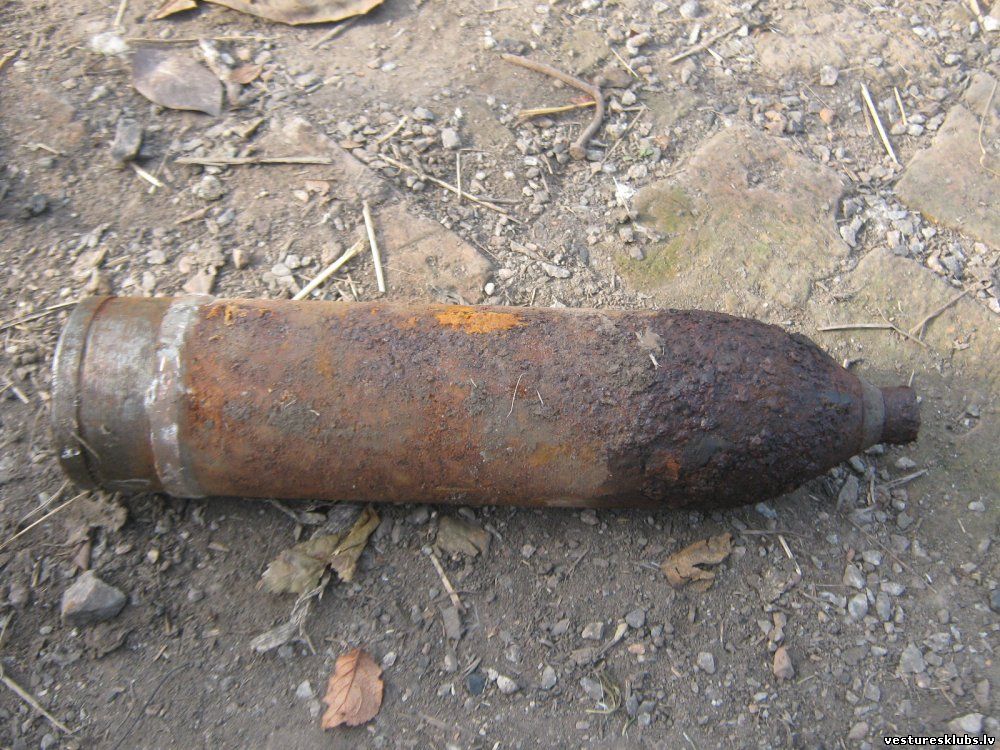

izrakti
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 18:05 | Komentāri # 137
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bruņusitējs ar ballistisko uzgali

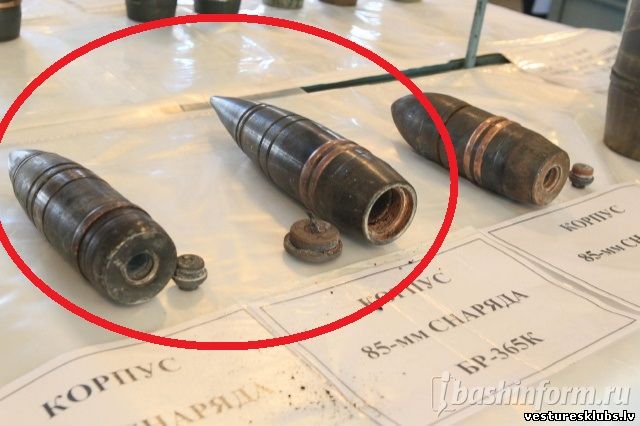

jauns

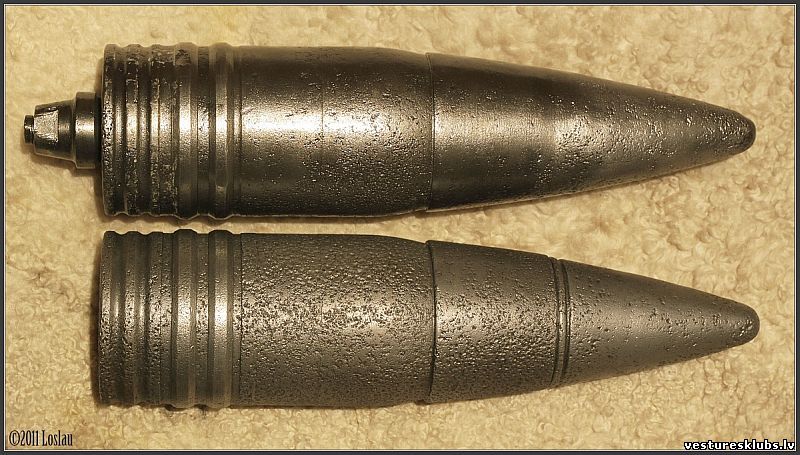

(abu veidu)

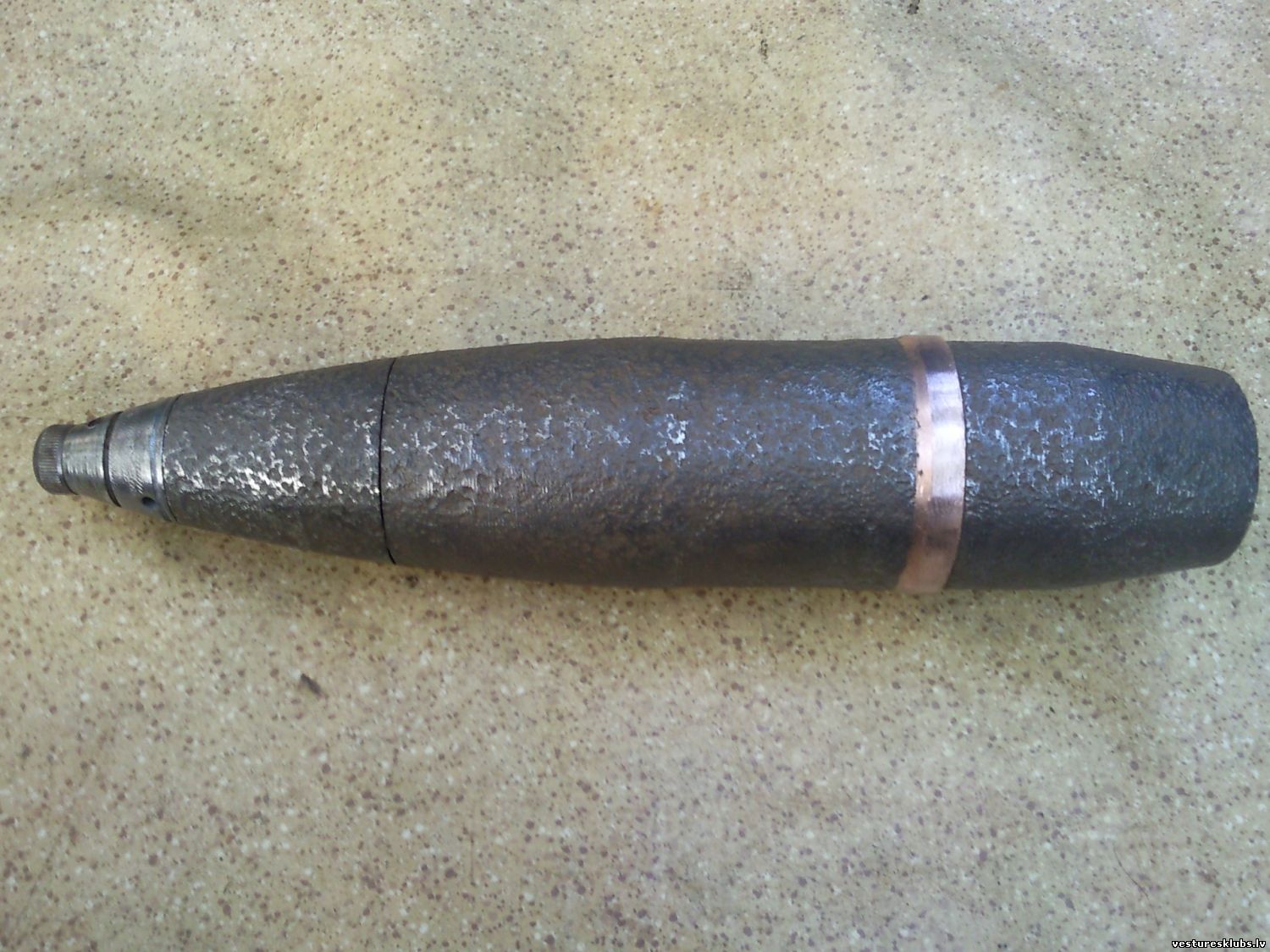

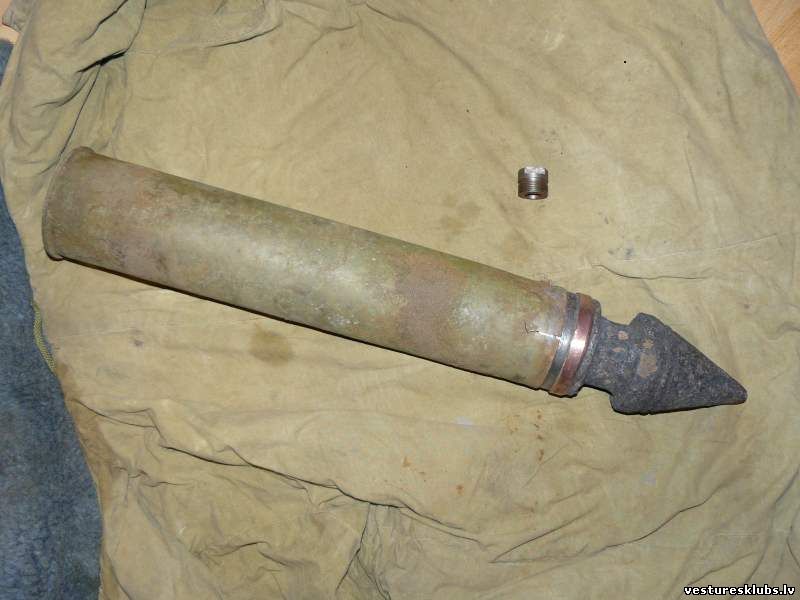

izrakts, jau bez uzgaļa
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 18:12 | Komentāri # 138
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bruņusitējs bez ballistiskā uzgaļa

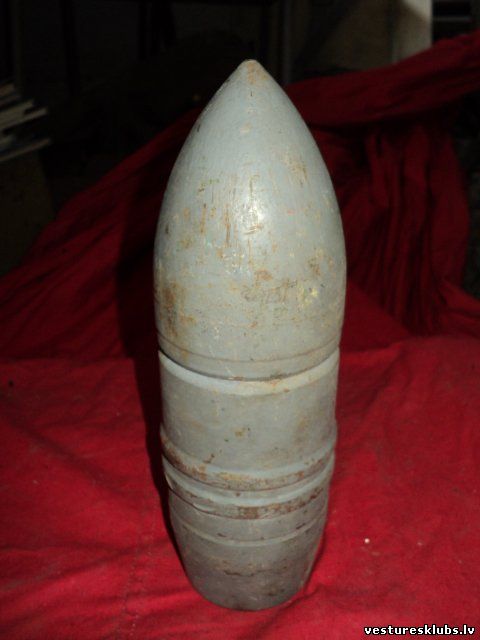

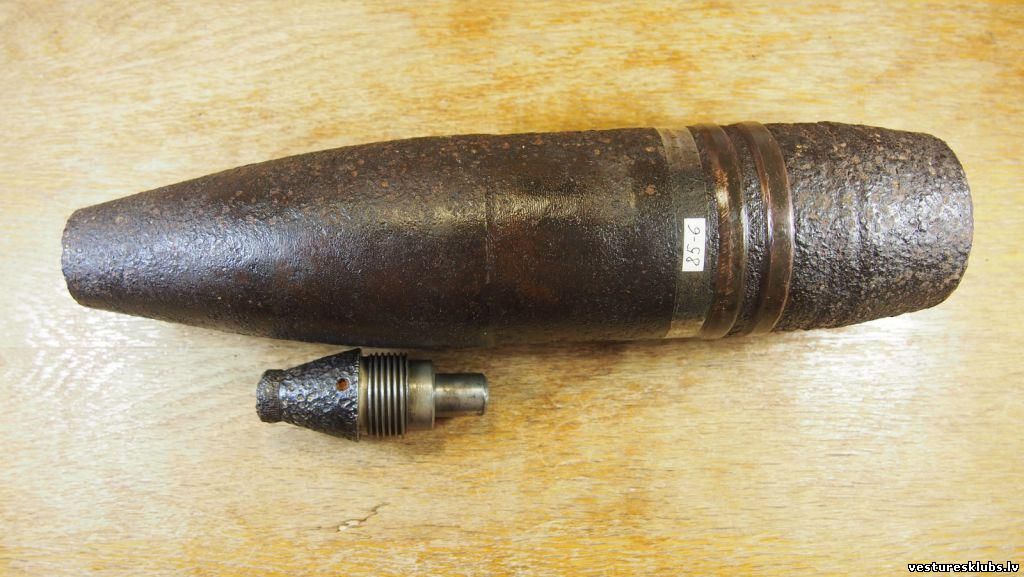

jauns

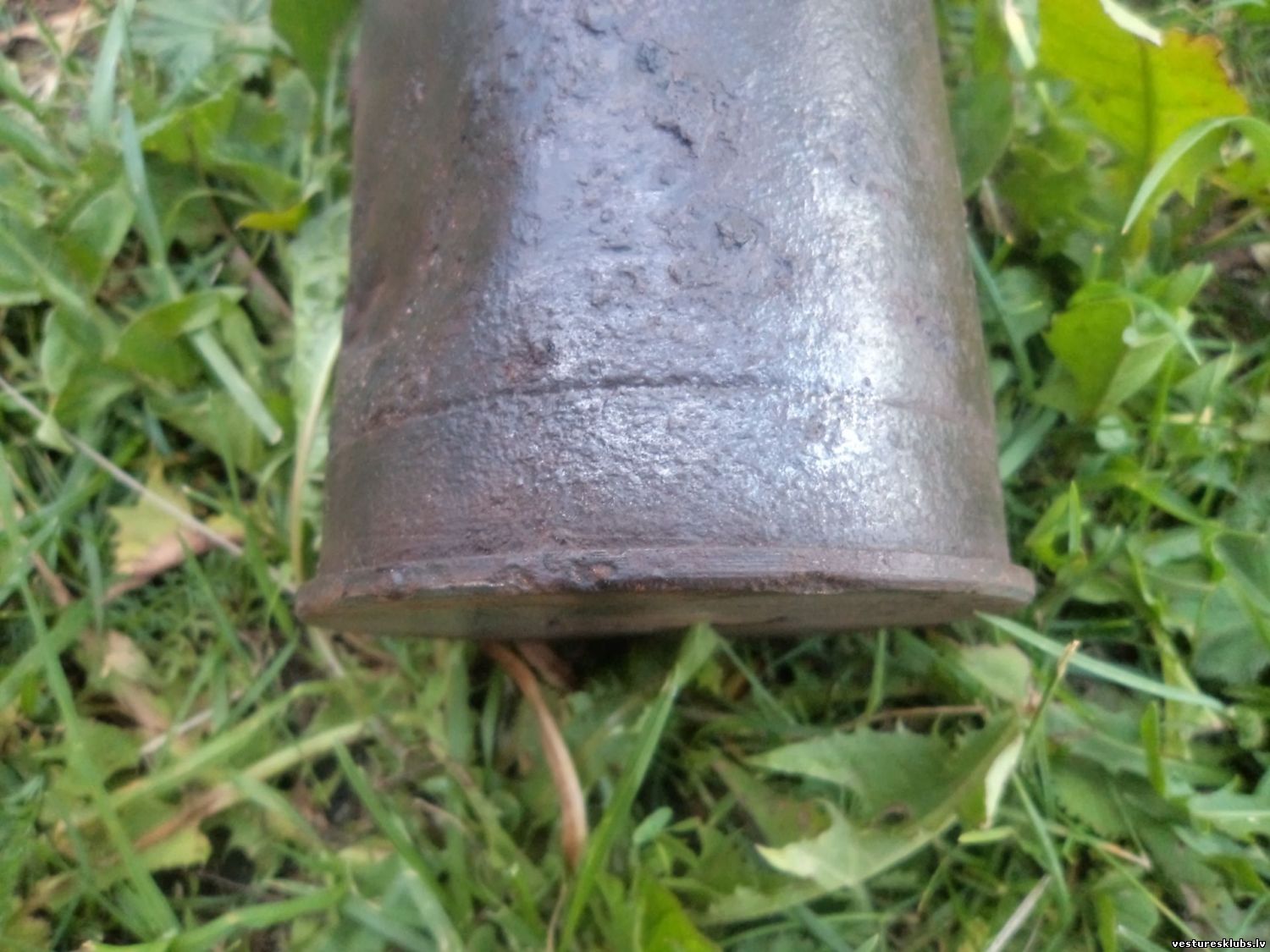

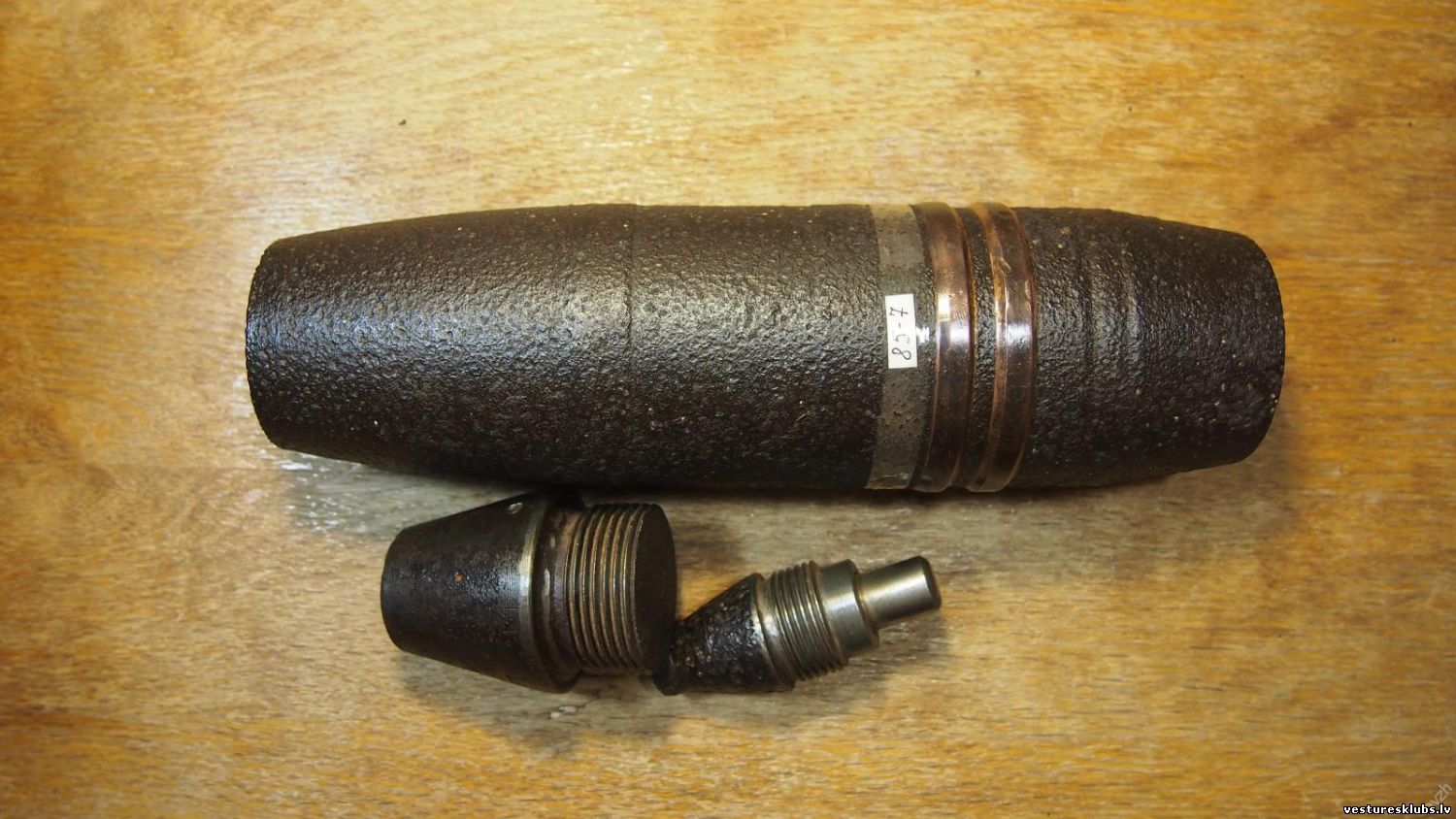

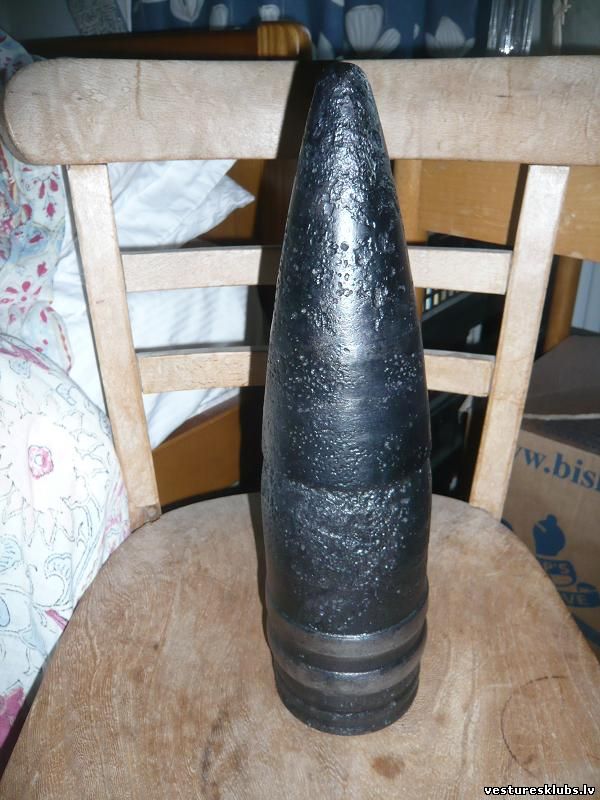

rakti

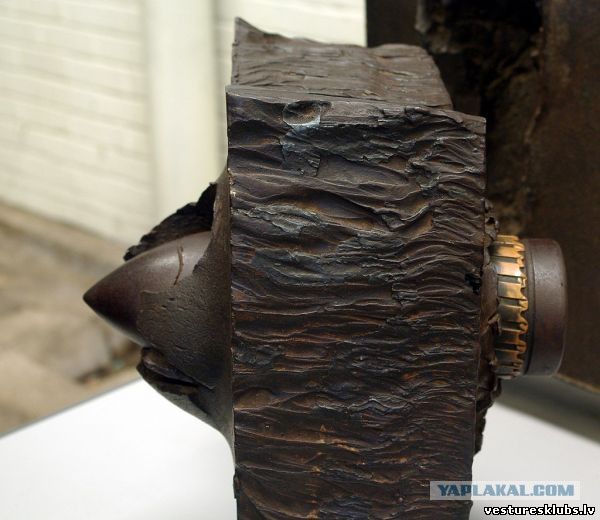

iestrēdzis tanka bruņā
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 18:15 | Komentāri # 139
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Zemkalibra




Interesanti, ka zemkalibra šāviņi bija tikai tanka IS-1 bruņojumā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 18:22 | Komentāri # 140
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Čaulas garums 629 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 18:26 | Komentāri # 141
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Paredzēta 1939. gada parauga 85 mm zenītlielgabalam 52-К

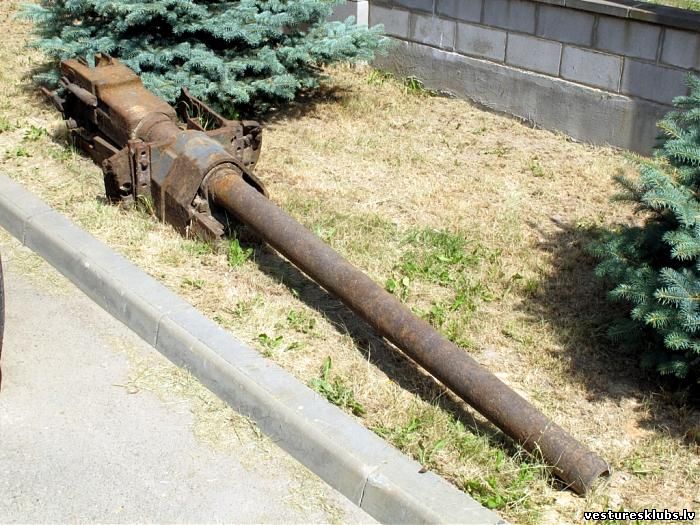

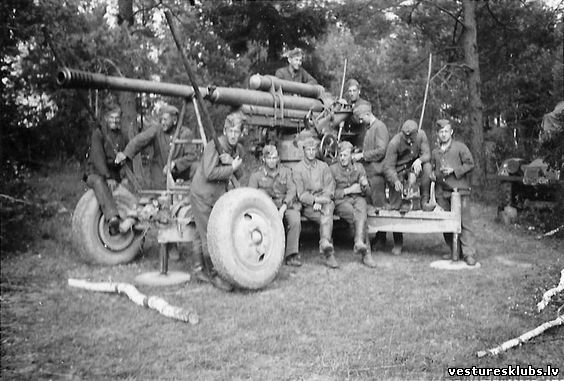

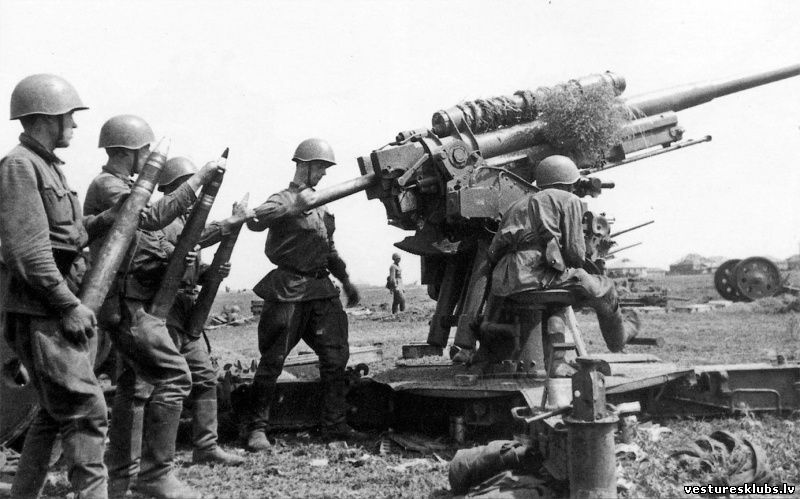

Vērmahta rīcībā kā trofejas nonāca pāri par 400 šo lielgabalu, kurus vācieši arī aktīvi izmantoja.

Diemžēl nav informācijas par munīciju - izmantoja tikai krievu krājumus, vai ražoja arī paši.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 14.Jūlijā.2016, 18:37 | Komentāri # 142
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		1943. gada parauga 85 mm tanku lielgabalam Д-5, ar kuru bija bruņoti pašgājēji lielgabali СУ-85

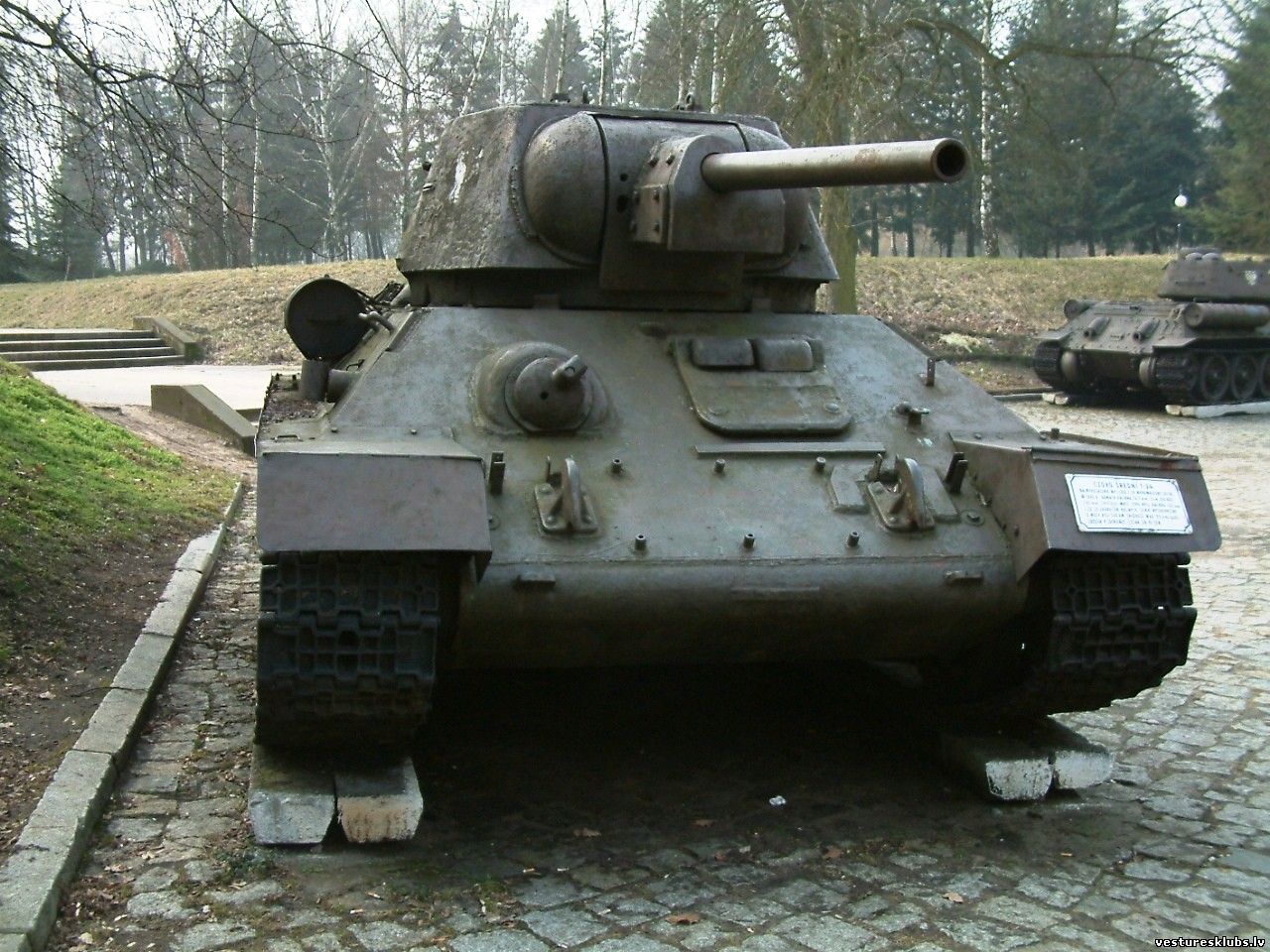

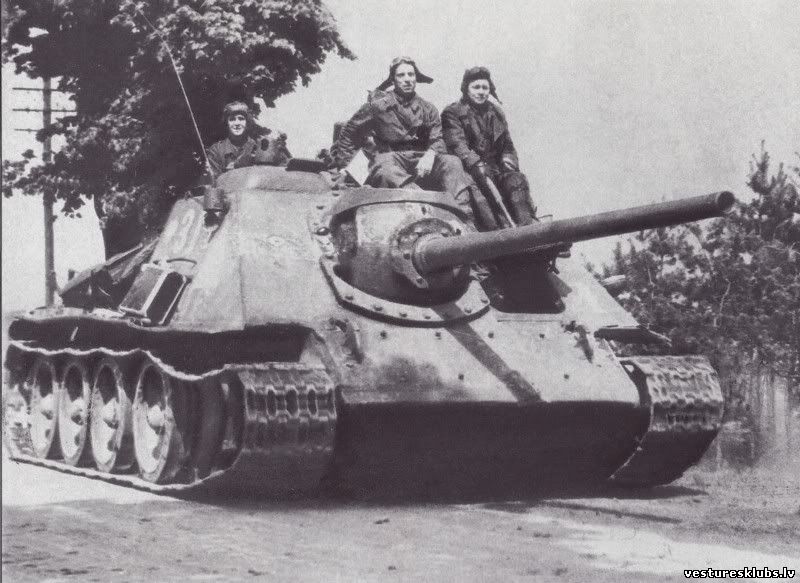

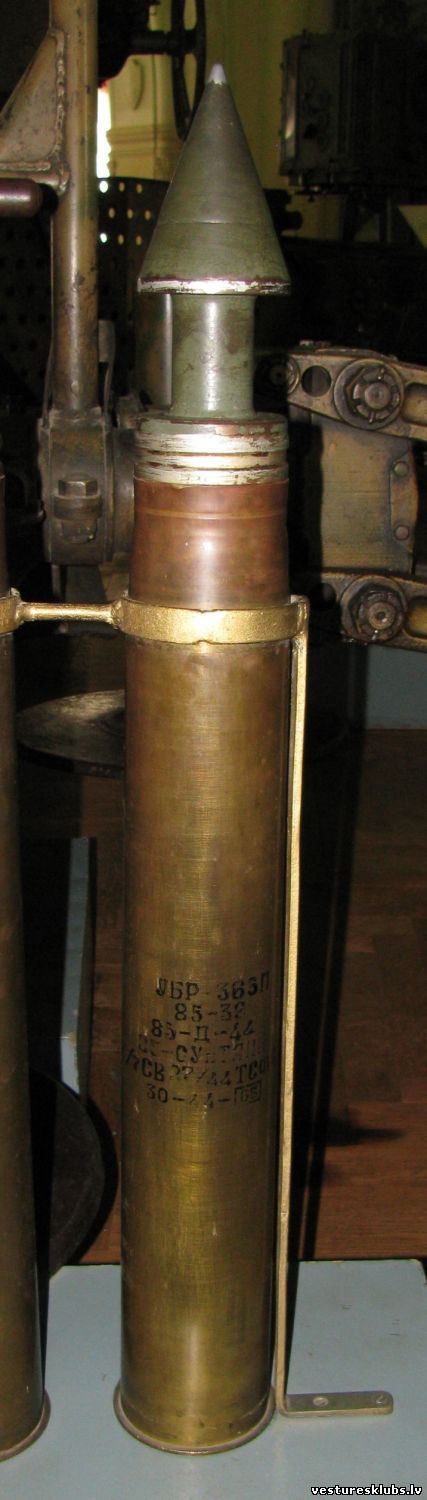

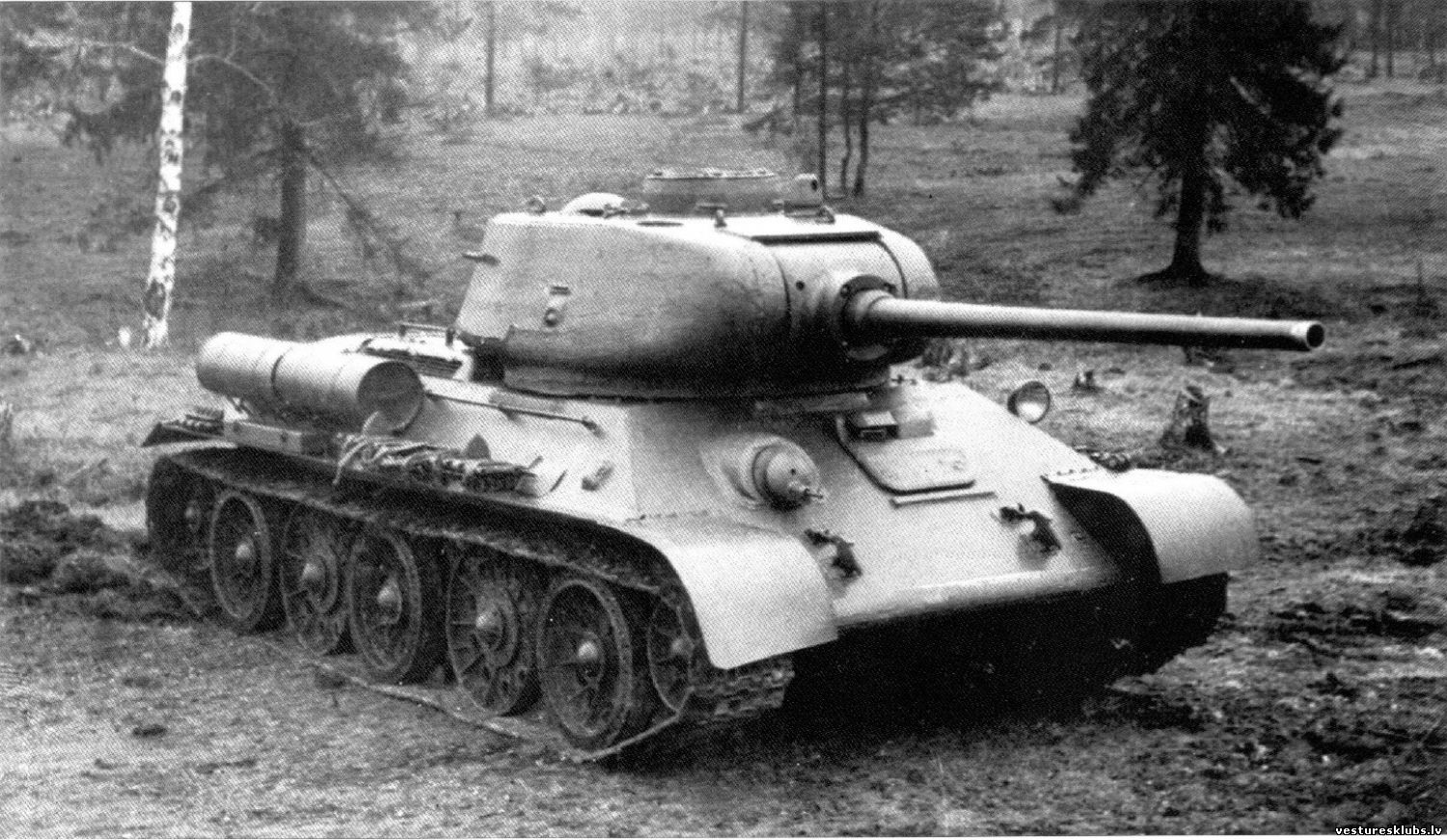

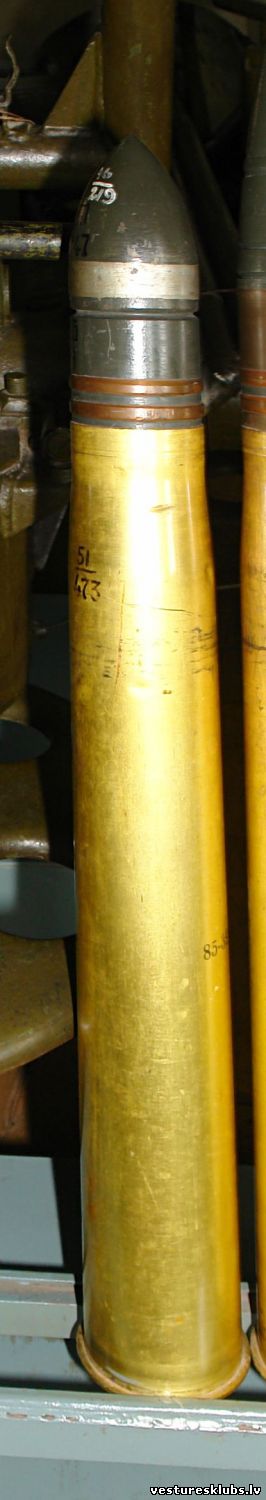

un 1944. gada parauga tanku lielgabalam ЗИС-С-53, ar kuru apgādāja tankus T 34-85

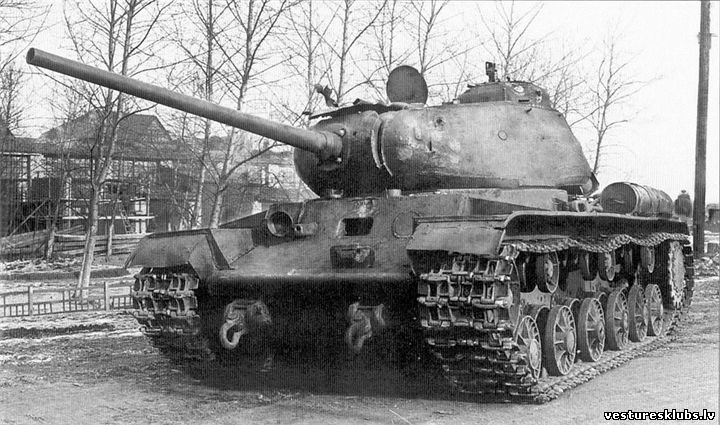

un tankus ИС-1 (IS-1)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 05:13 | Komentāri # 143
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		88 mm

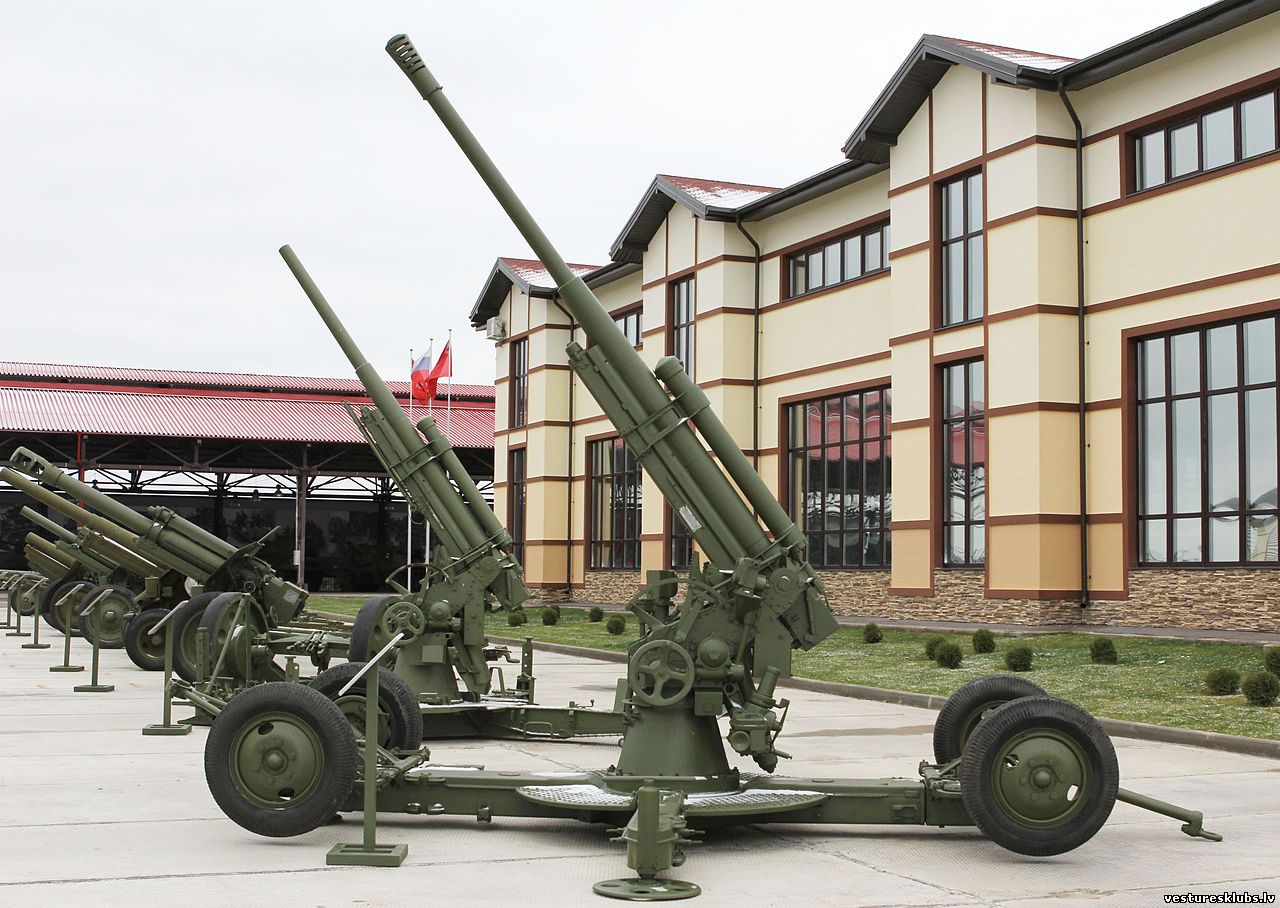

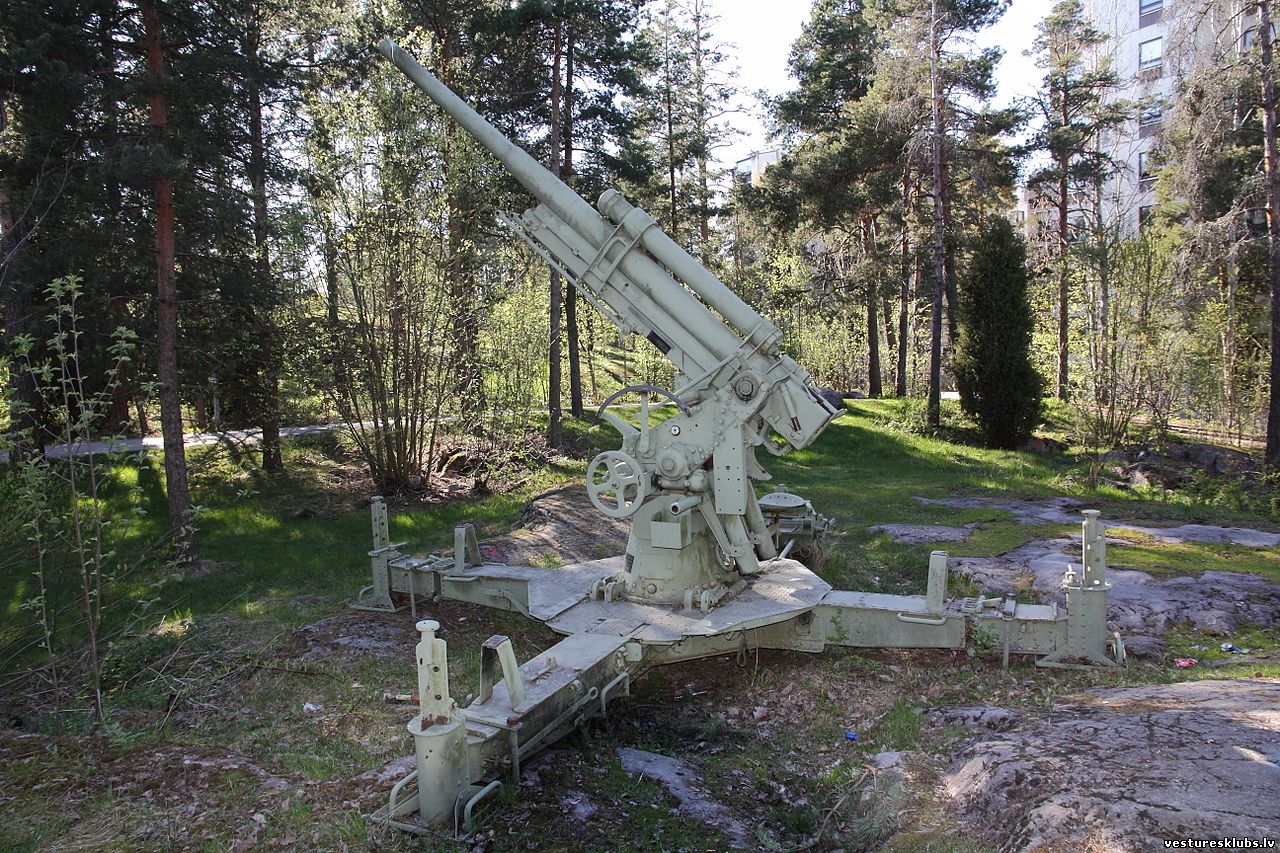

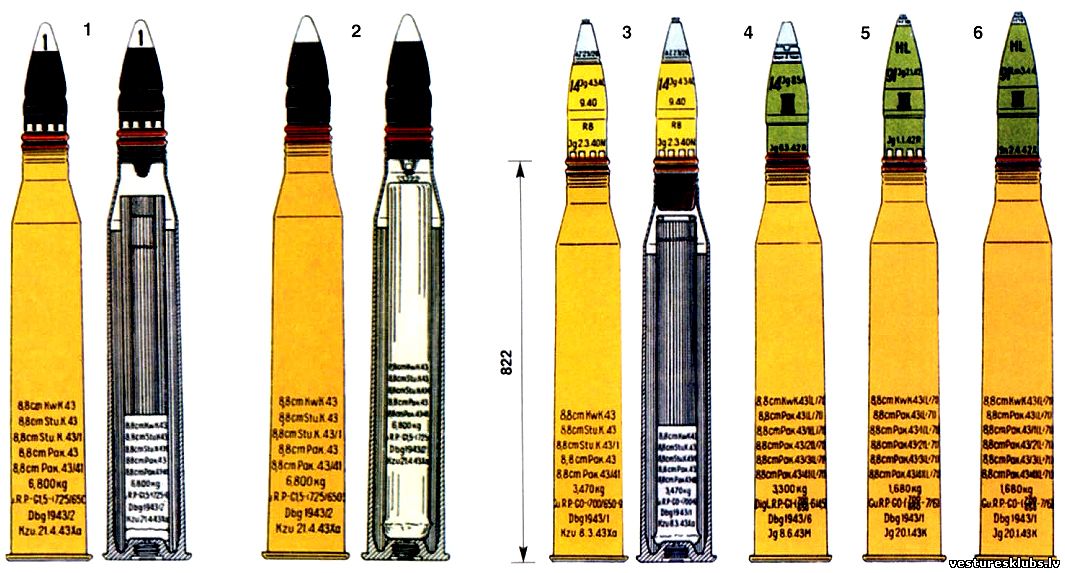

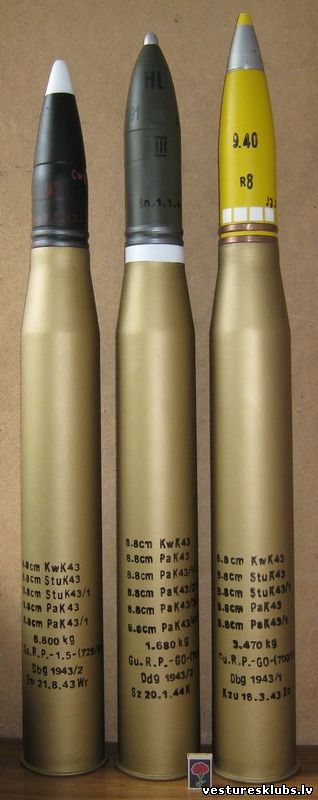

88x571R; 88x822R un 88x855R (FlaK 18/36/37/41, PaK 43/41/1/2/3/4, KwK 36/43)



Lādiņi attiecīgi bruņusitēji, kumulatīvie un šķembu fugasa.



1., 2. bruņusitēji
3.,4. šķembu
5.,6. kumulatīvie
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 05:29 | Komentāri # 144
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šķembu

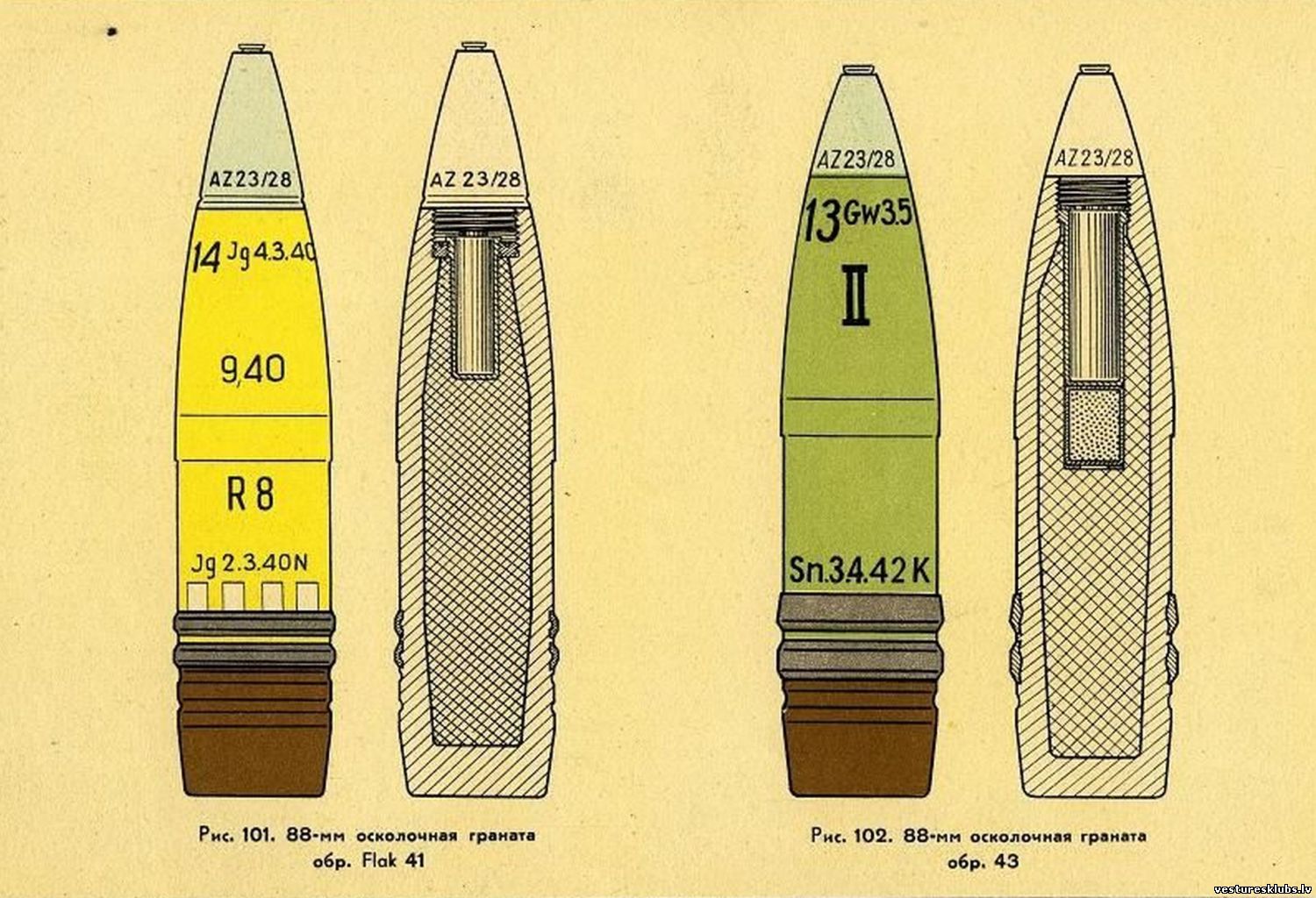

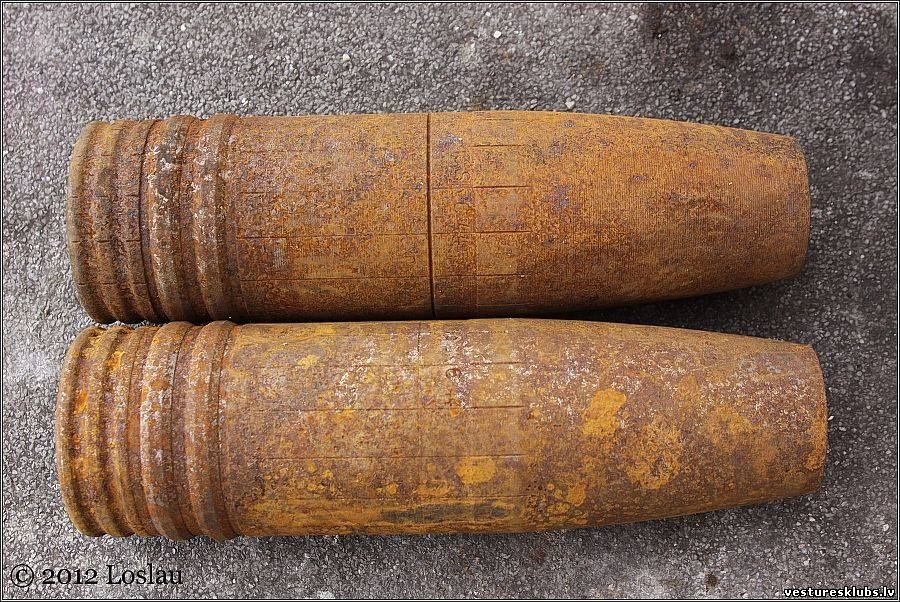

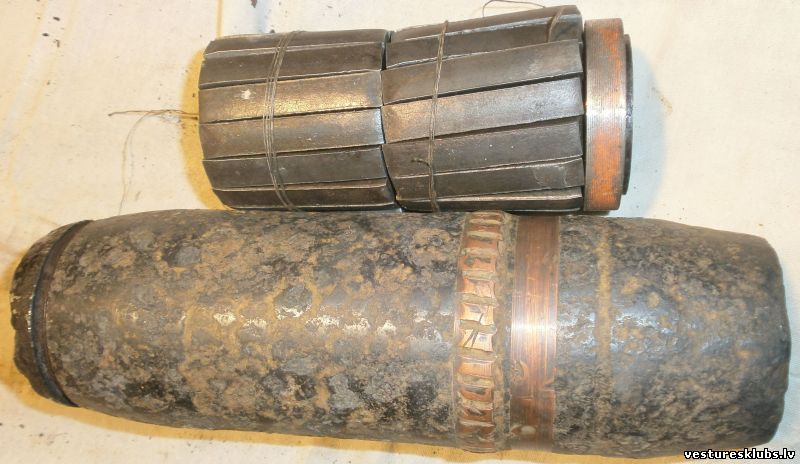

Te visu šķembu lādiņu nosaukumi, kuri vizuāli maz atšķīrās:
Sprgr. Flak.41, Sprgr. 43, Sprgr. L/4,5 (kz.), Sprgr. L/4,5 (kz.) Pr. Zugz., 8.8 cm Sprgr. L/4,5 (kz.) Stg., Sprgr. L/4.5 (kz) (Ub. W.), Sprgr. L/4.5 (kz) (Ub. R.), Sprgr. L/4.5 (kz,) (Bl.)


labi redzamas iem lādiņiem raksturīgās gareniskās rieviņas.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 05:34 | Komentāri # 145
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Lādiņš Sprgr. L/4,5 (kz.) atšķīrās no citiem ar to, ka tam bija izskrūvējama apakša.

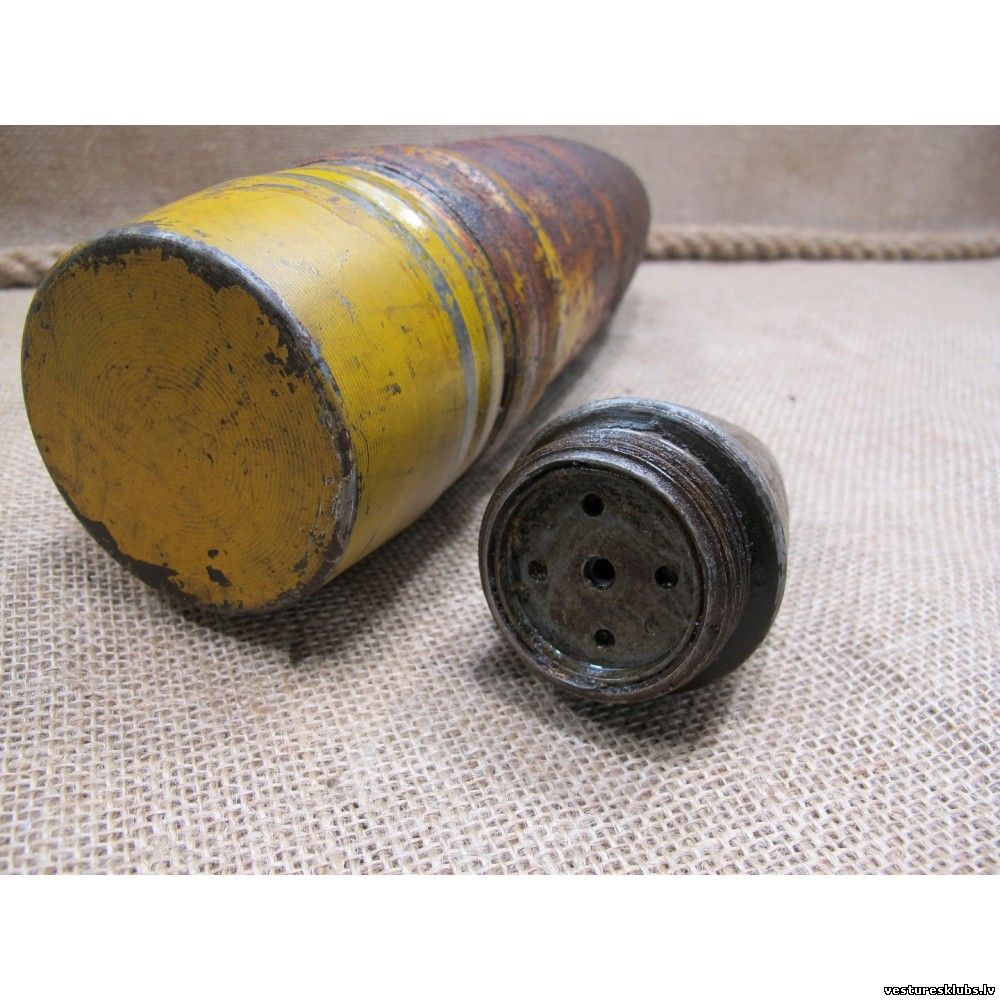

Pārējiem korpuss viengabala.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 05:43 | Komentāri # 146
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Detonatori divu veidu:

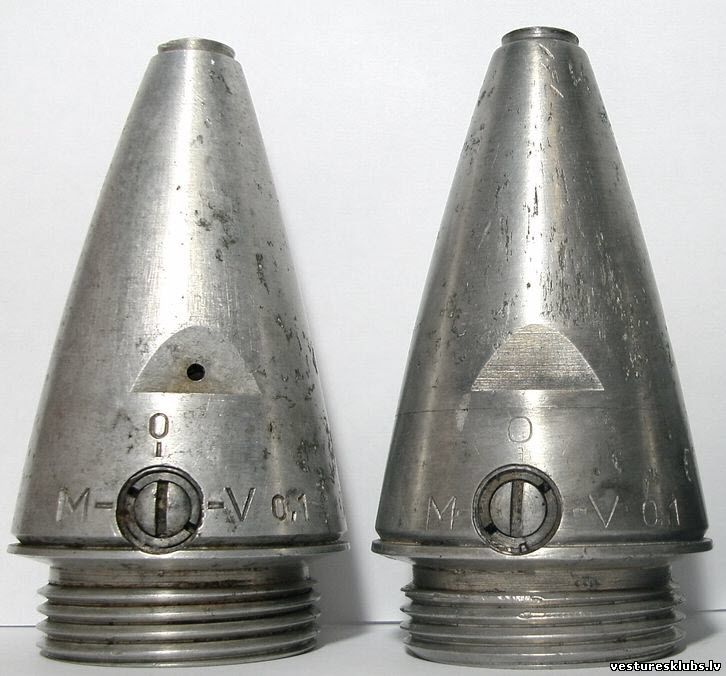

AZ-23/28 nostrādā uz atsitienu

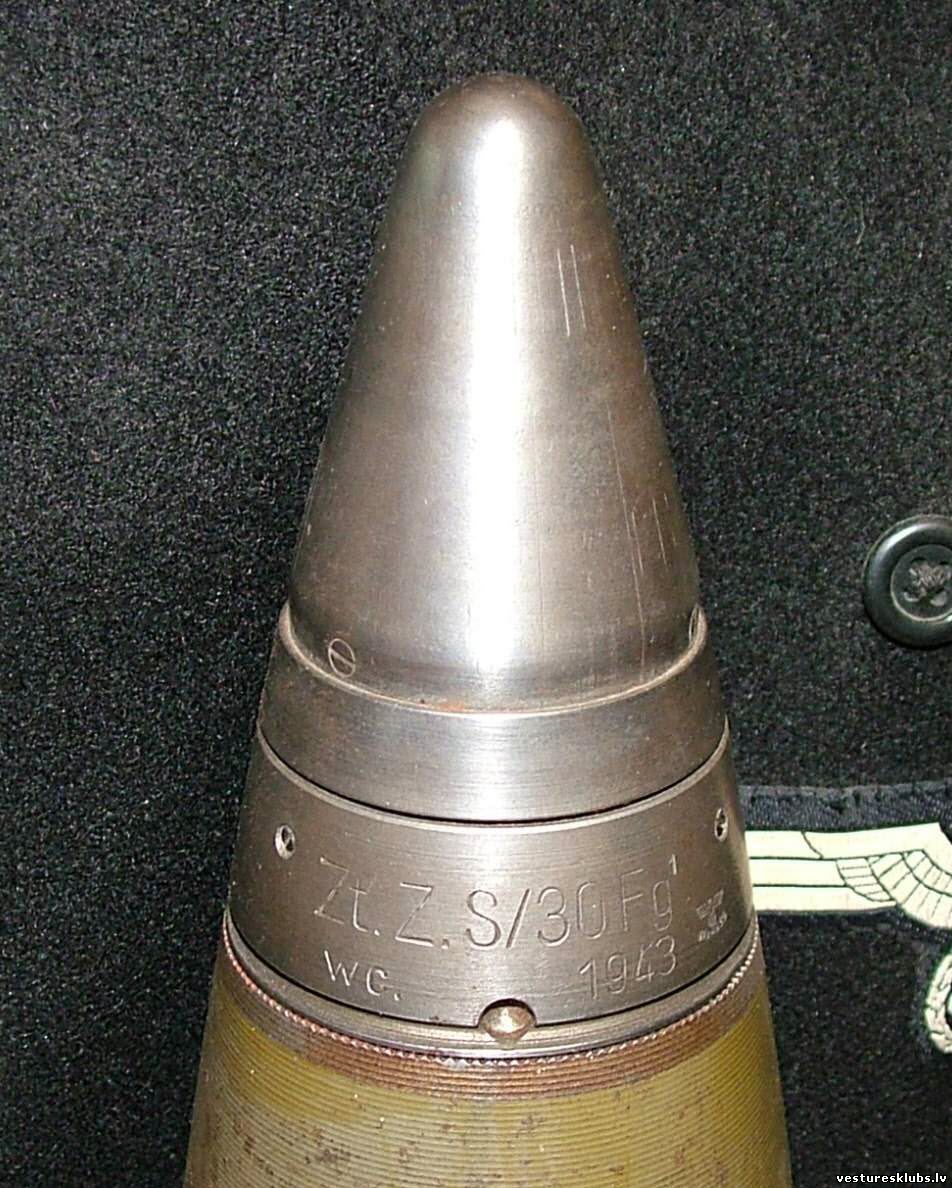

ZtZ-S/30 ar laika iestatījumu

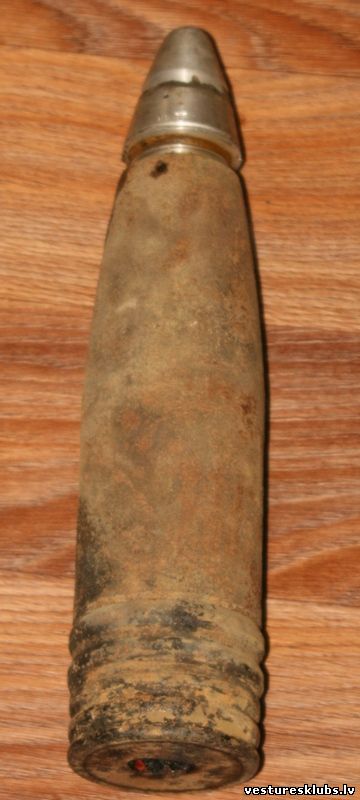

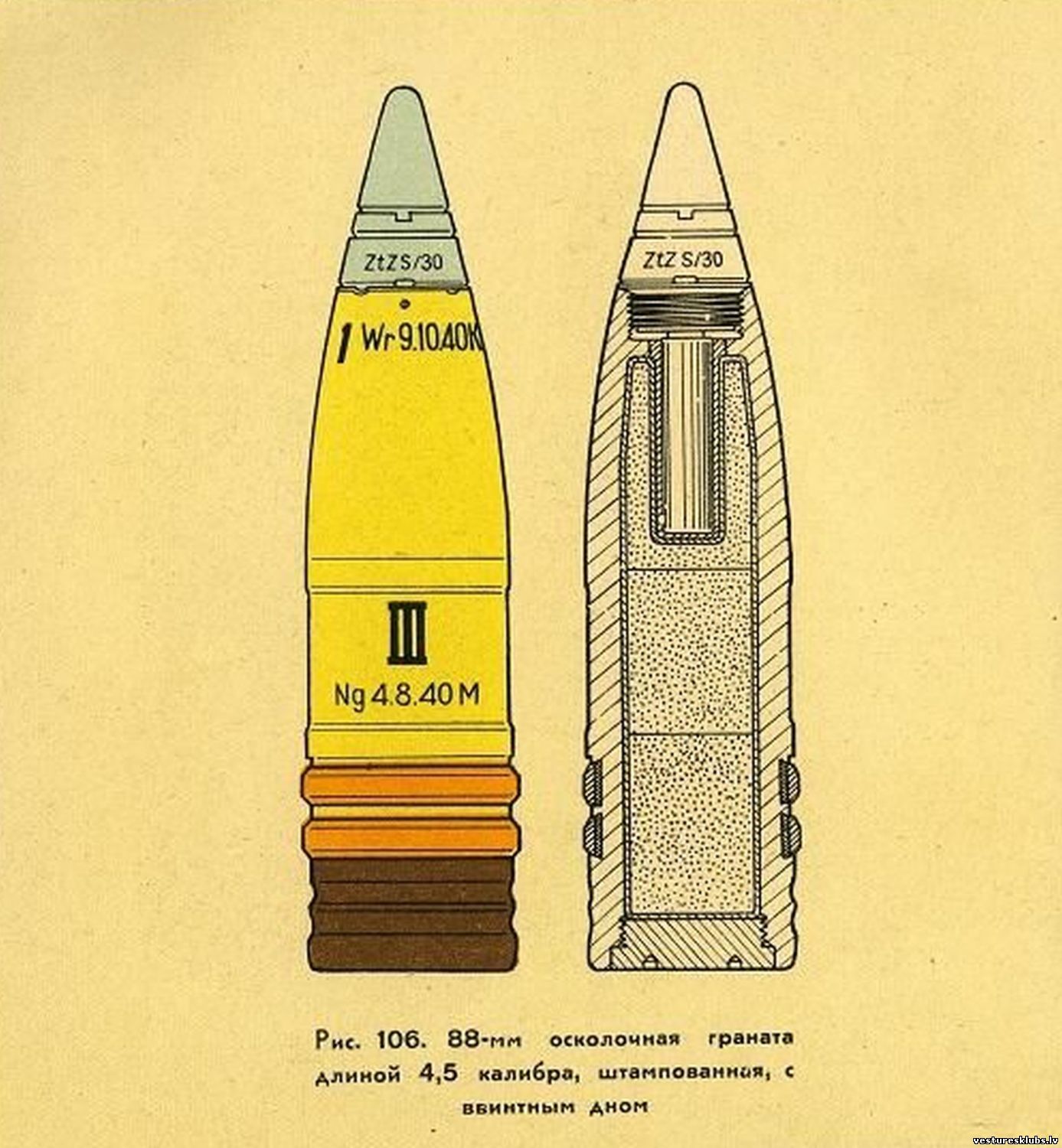

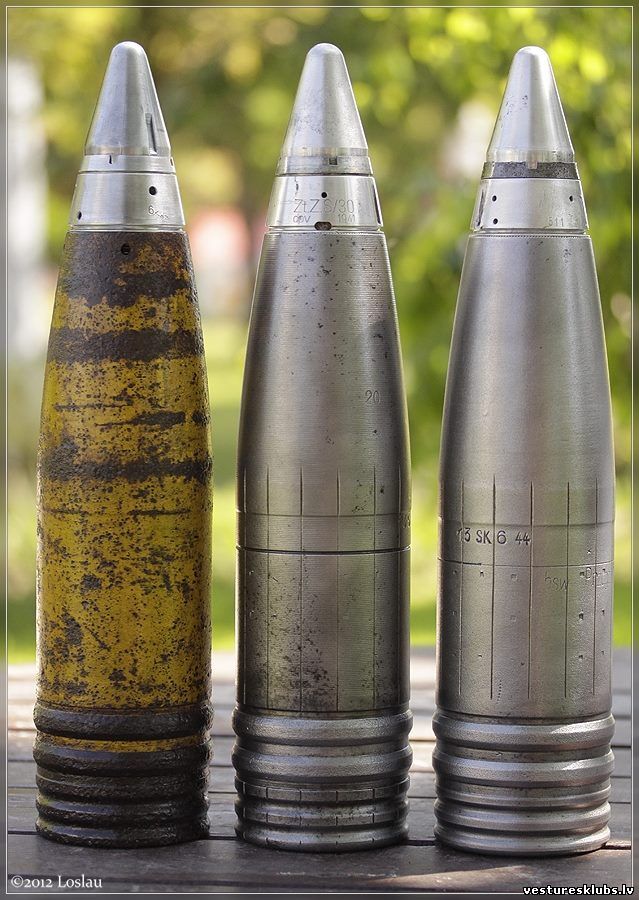

Daži šķembu lādiņu veidi

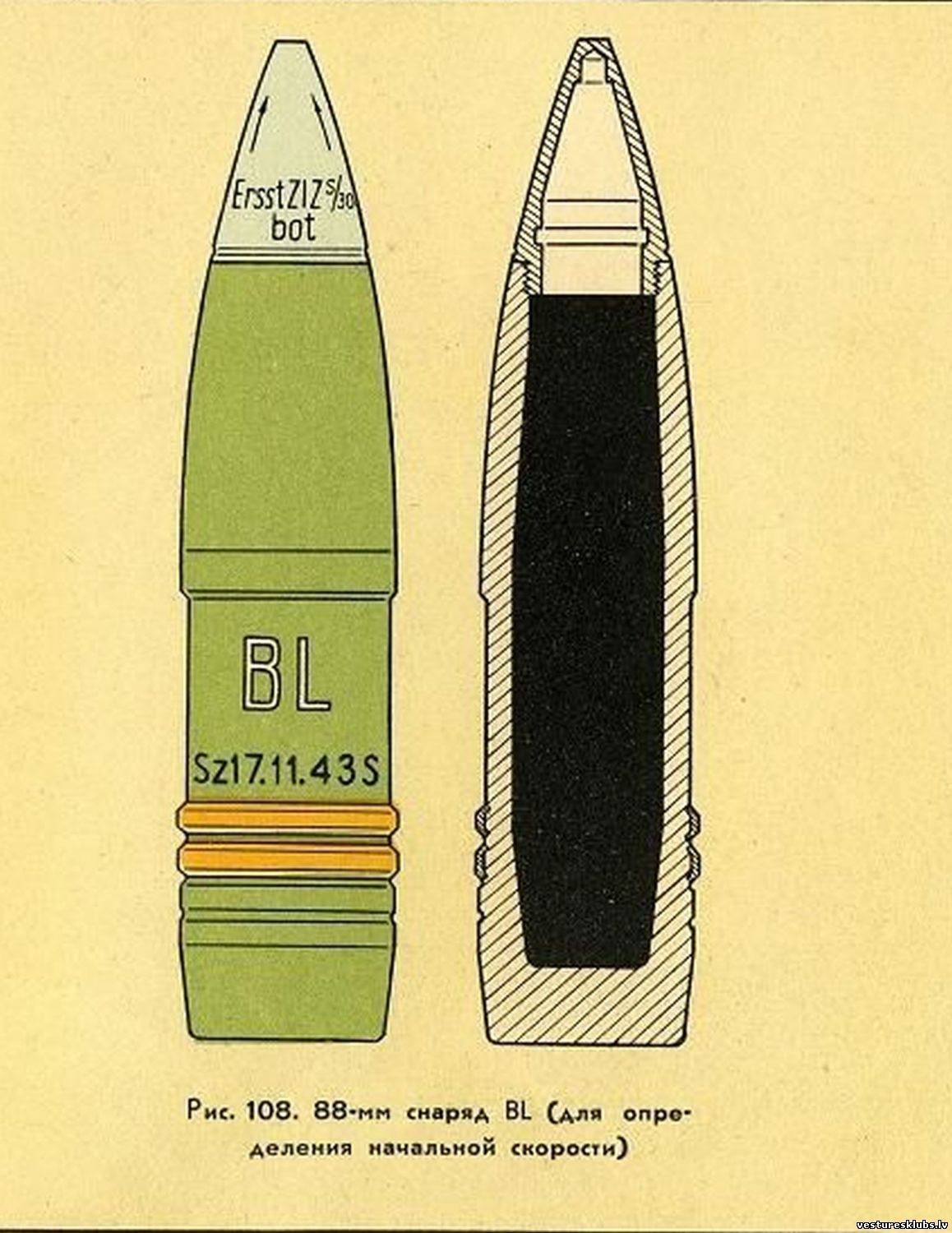

Lādiņš Sprgr. L/4.5 (kz,) (Bl.) paredzēts sākuma ātruma noteikšanai.


Visi šķembu lādiņi krāsoti dzeltenā vai zaļā krāsā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 17:42 | Komentāri # 147
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bruņusitēji

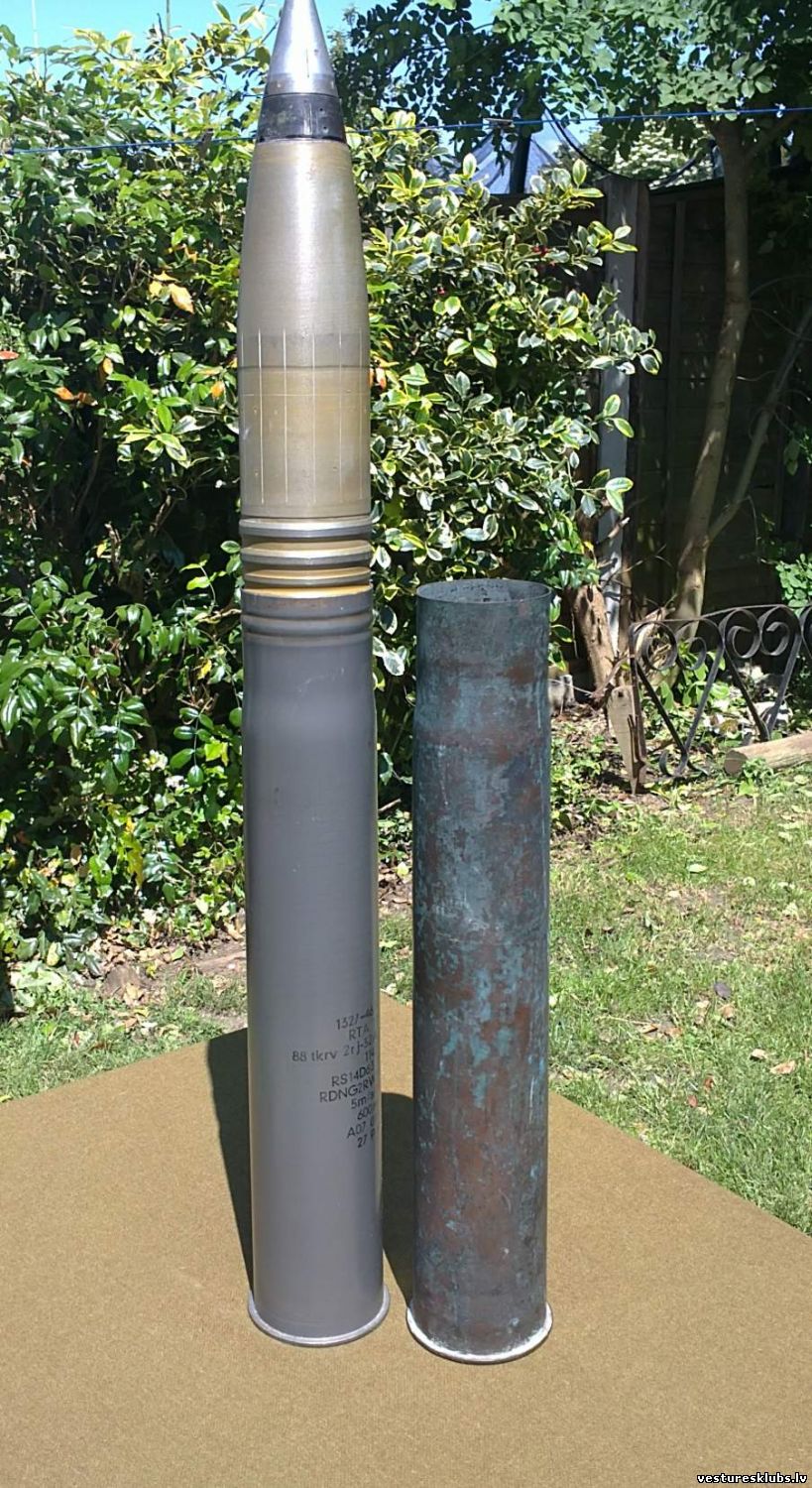

Bruņusitēju varianti:
Pzgr., Pzgr. 39, Pzgr. 39-1, Pzgr. 39/43, Pzgr. (Ub.)

Pzgr. (lādiņa garums 338 mm)
Pzgr. 39 (lādiņa garums 338 mm)

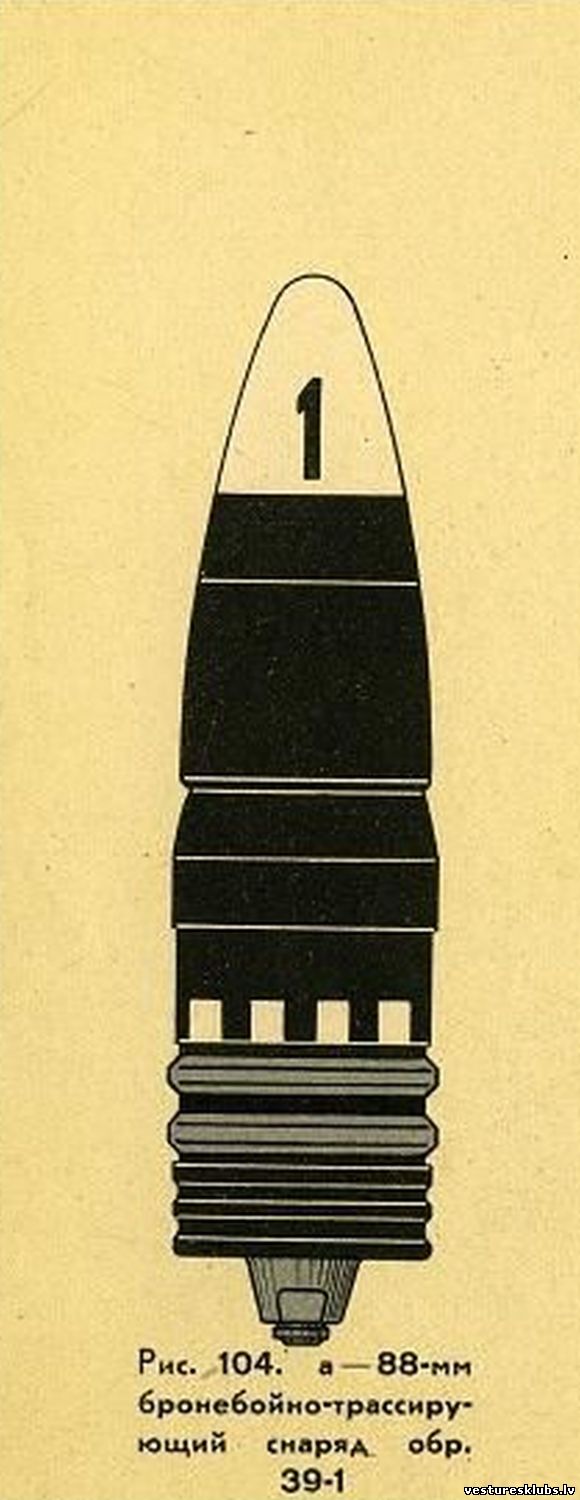

Pzgr. 39-1 (lādiņa garums 365 mm)
Pzgr. 39/43 (lādiņa garums 365 mm)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 18:10 | Komentāri # 148
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bruņusitējs ar un bez ballistiskā uzgaļa

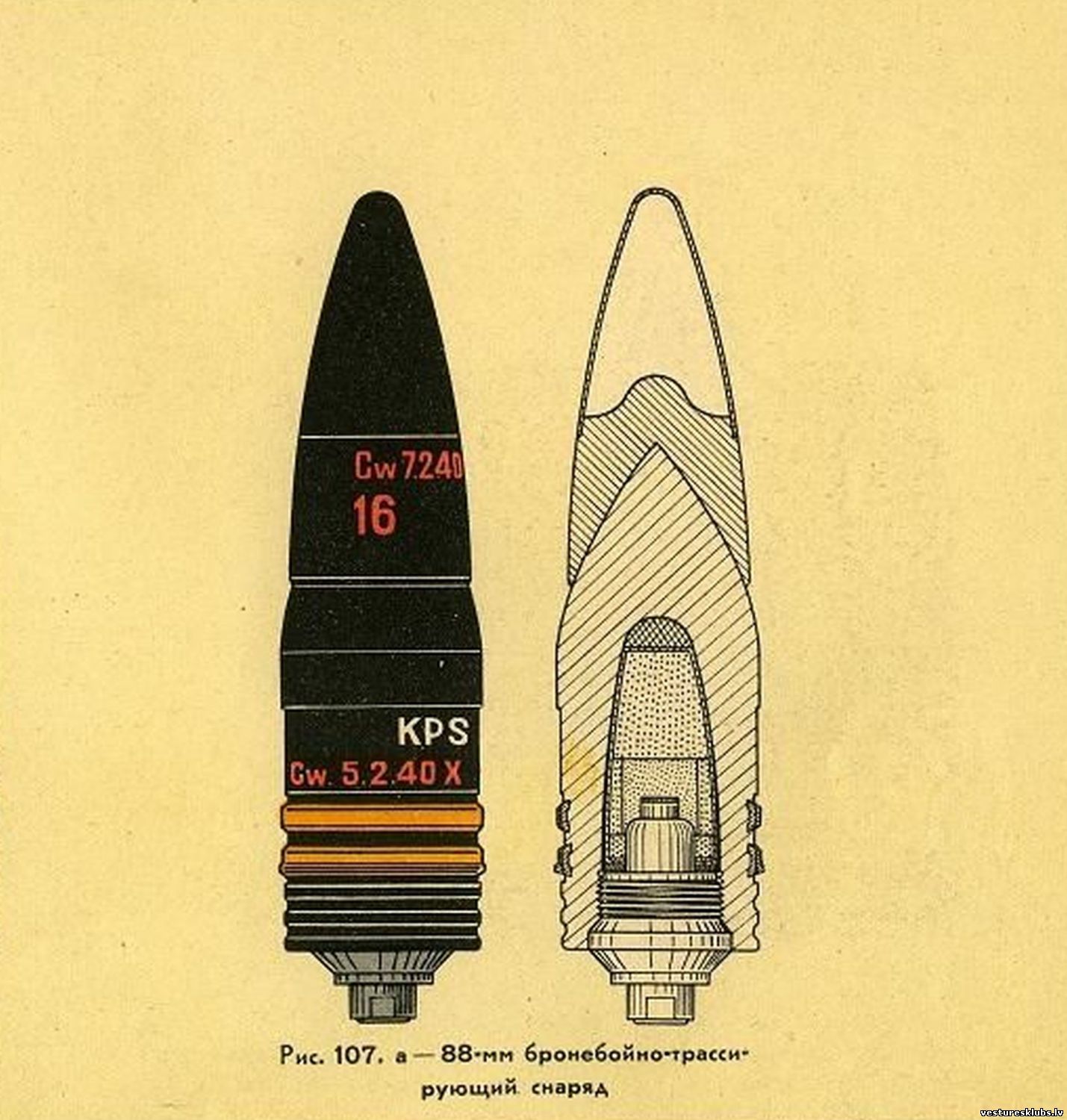

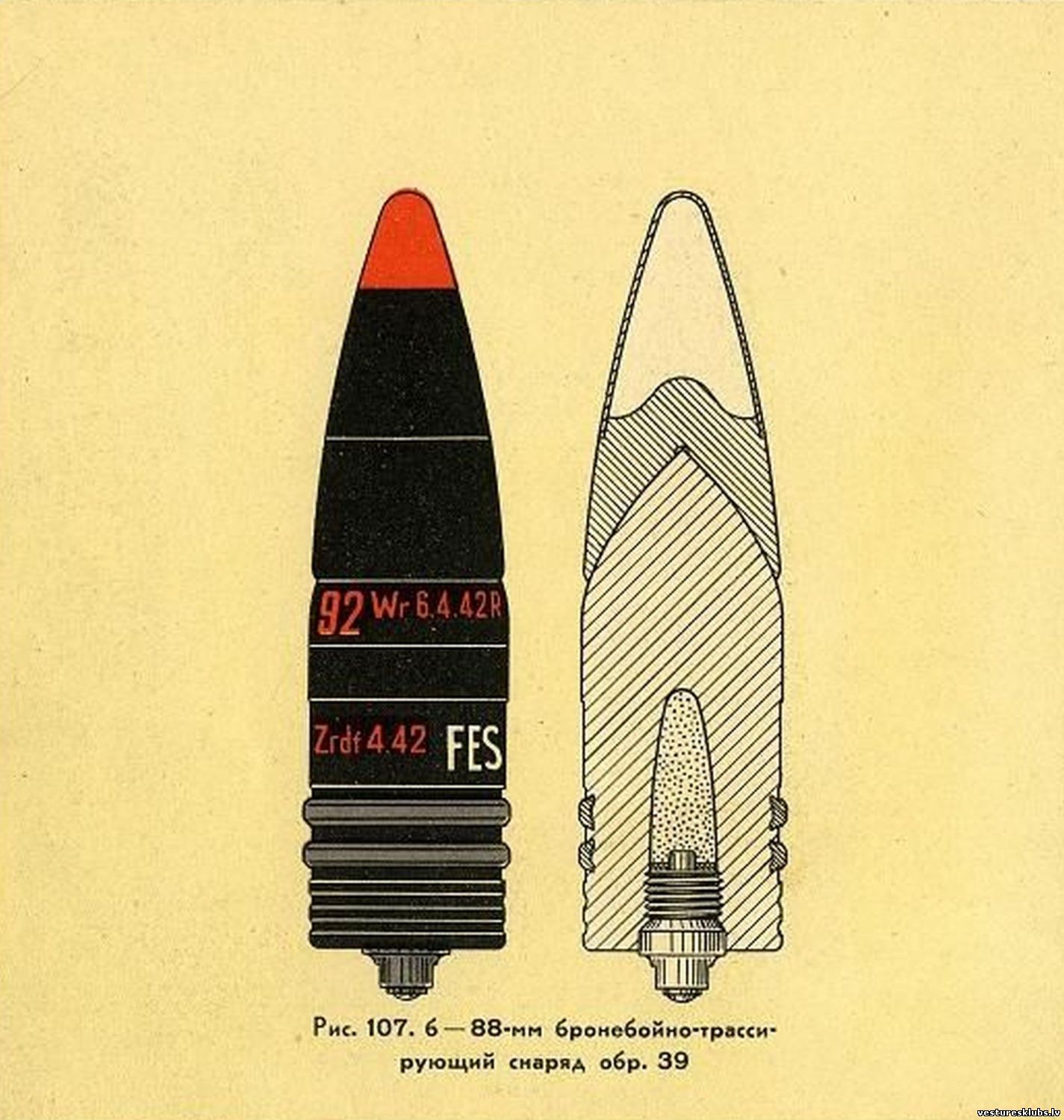

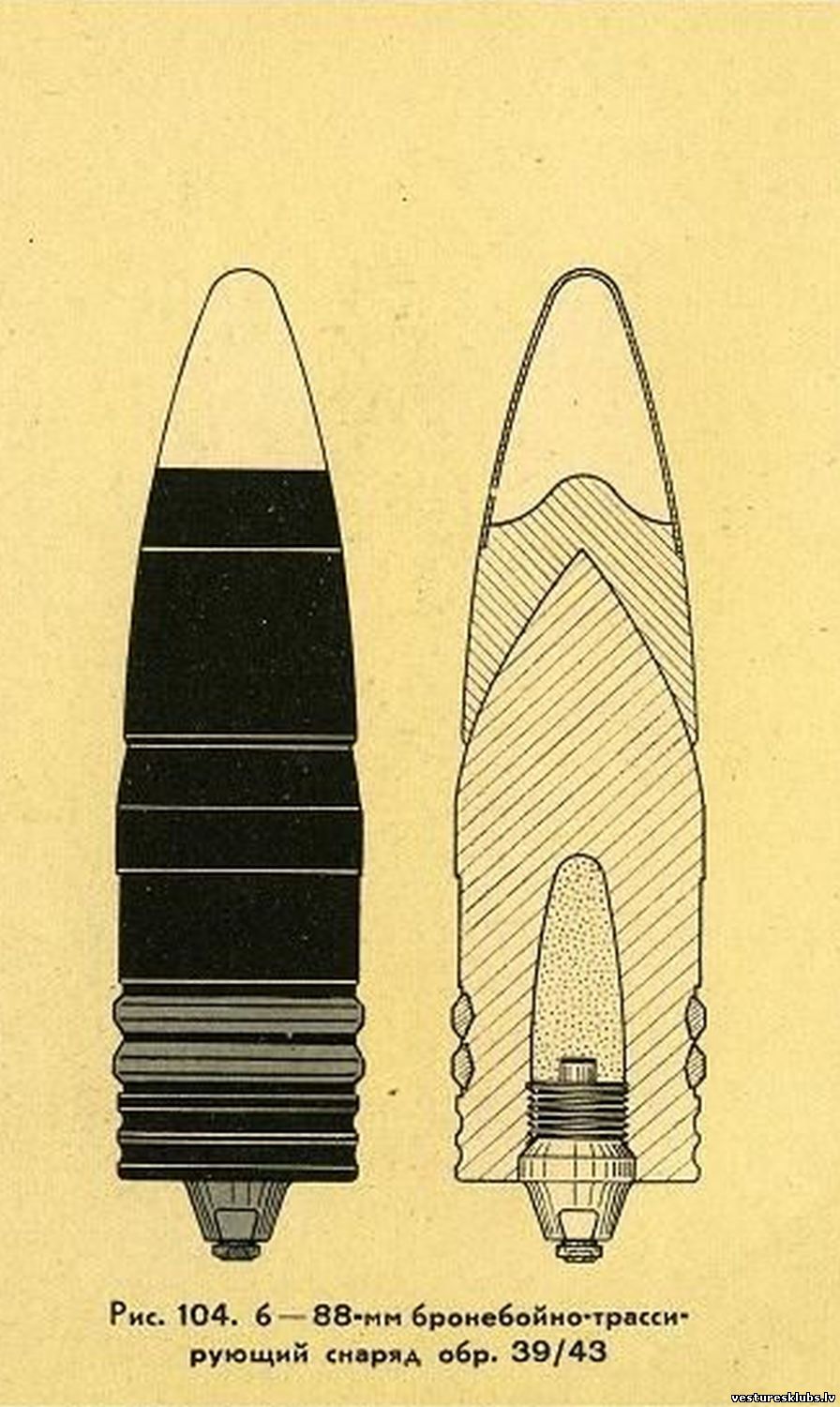

Bruņusitējs ar un bez trasiera
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 18:26 | Komentāri # 149
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Zemkalibra

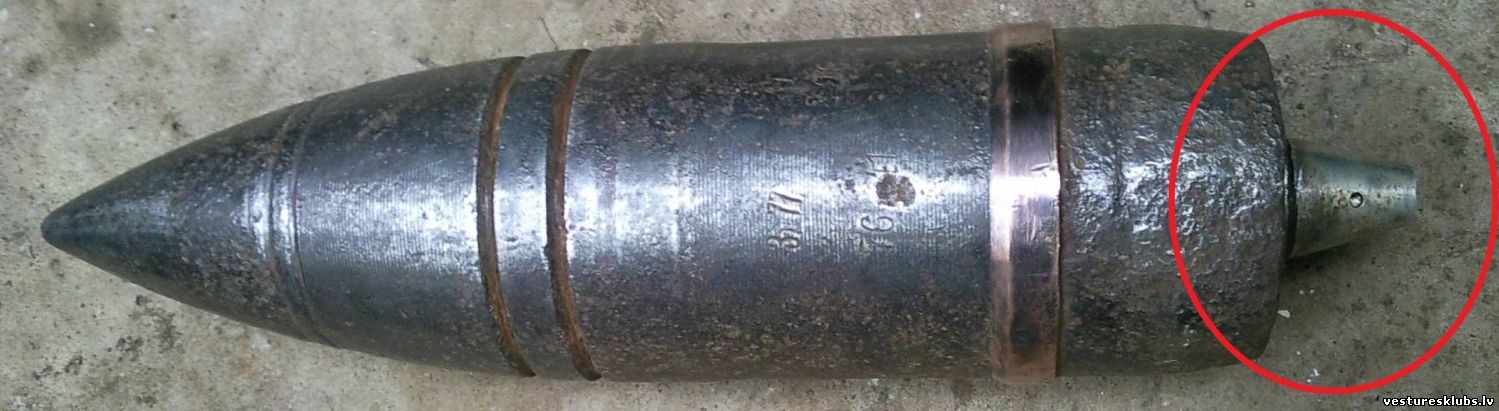

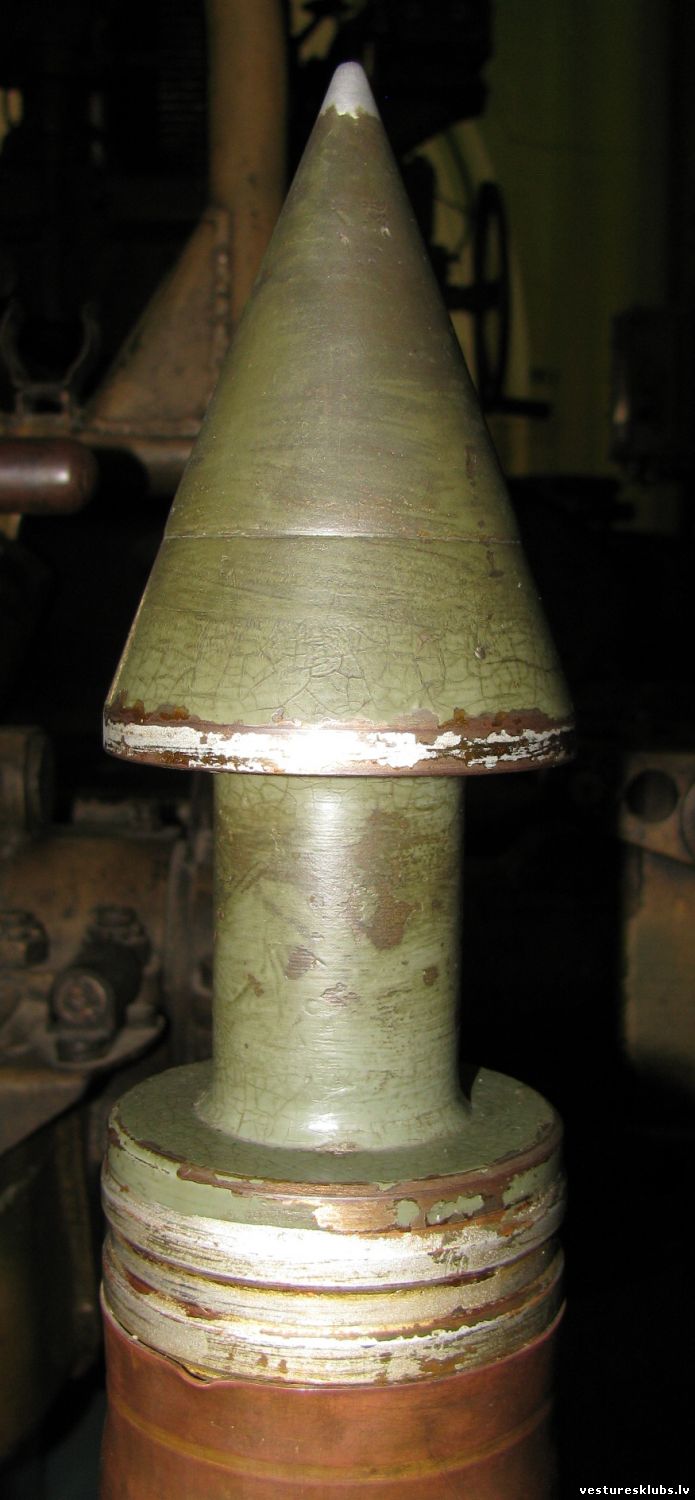

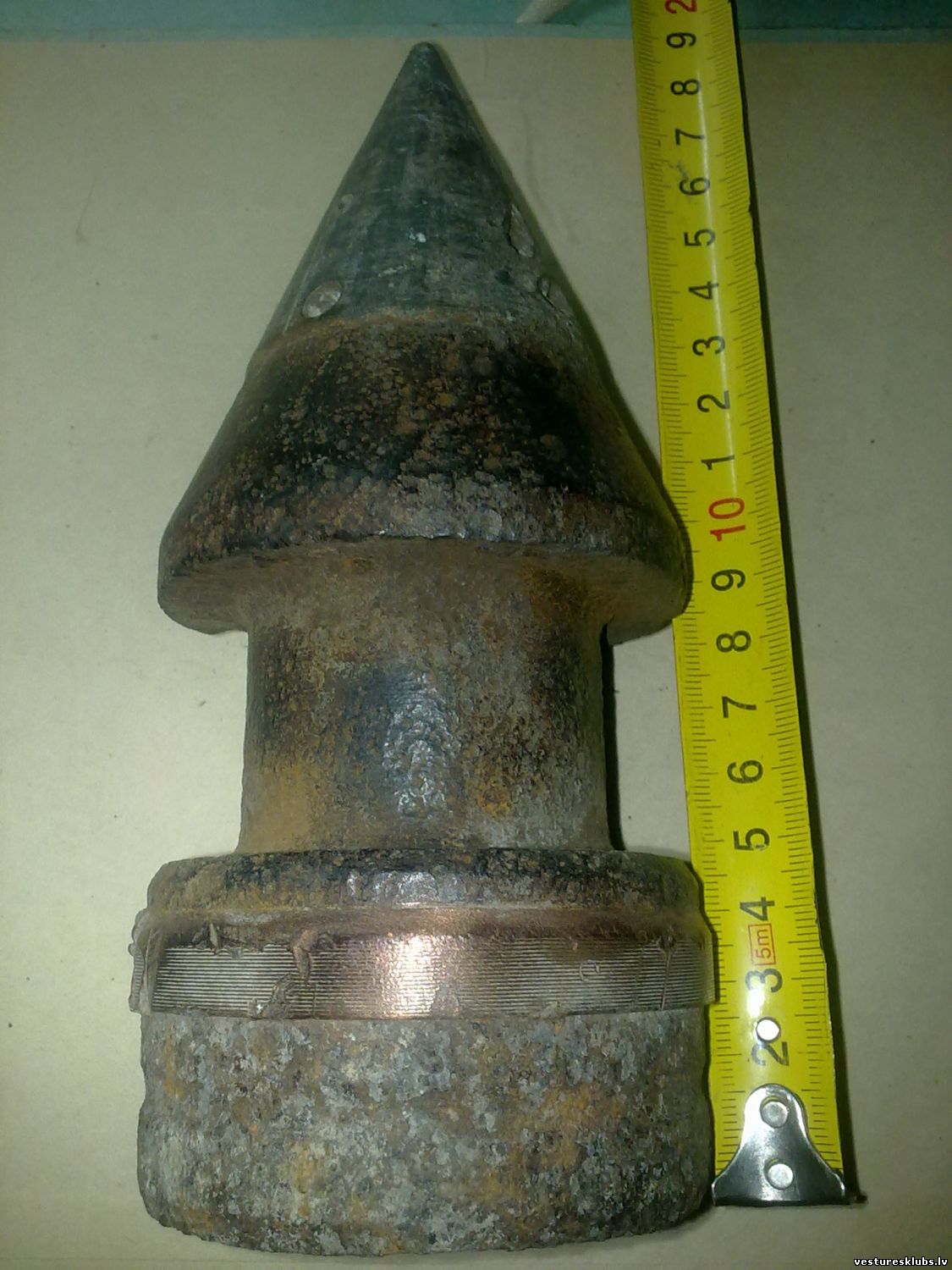

88mm zemkalibra bruņusitēji vizuāli maz atšķiras no parastajiem bruņusitējiem. Noteikt var pēc lādiņa garuma - 332 mm un, ja noņemts ballistiskais uzgalis. Aizmugurē ir trasieris bez detonatora.

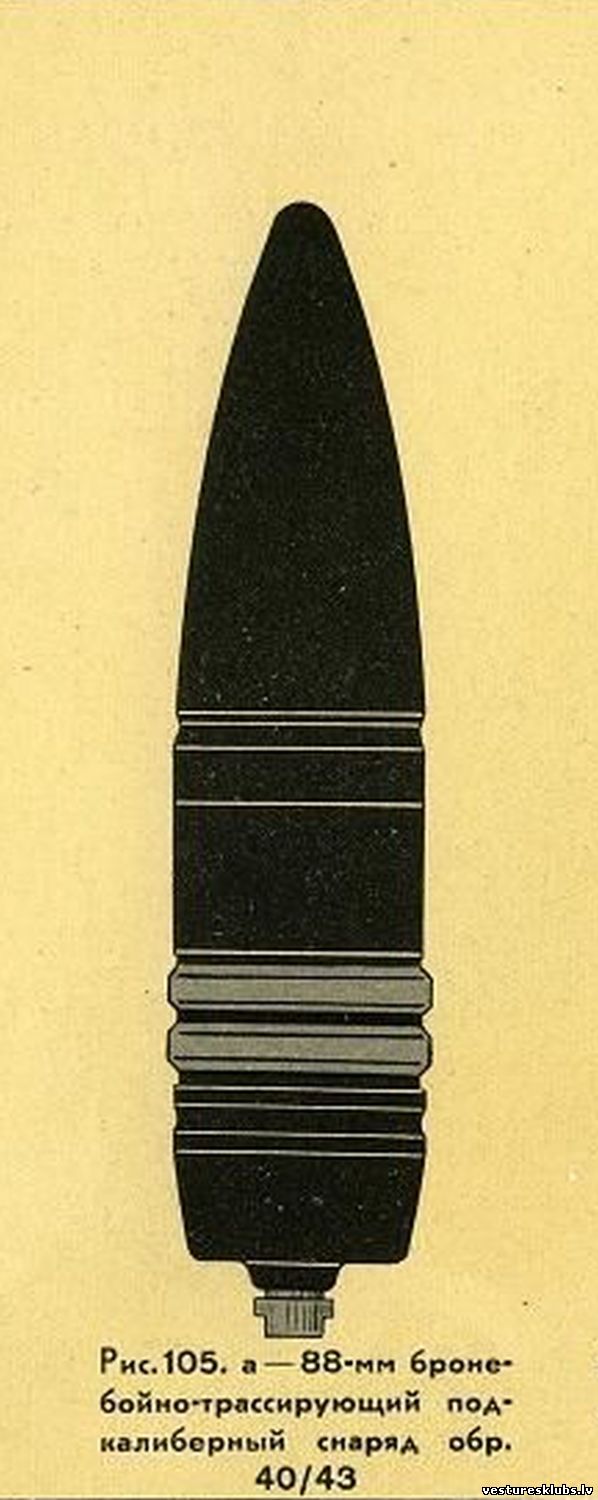

Pzgr. 40/43

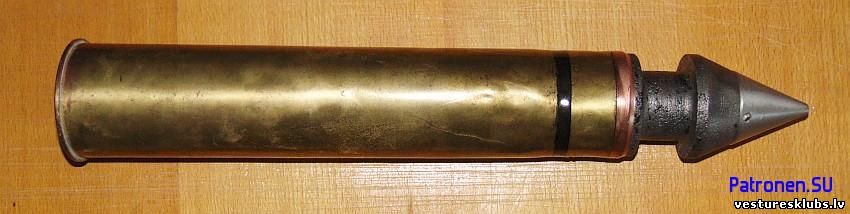

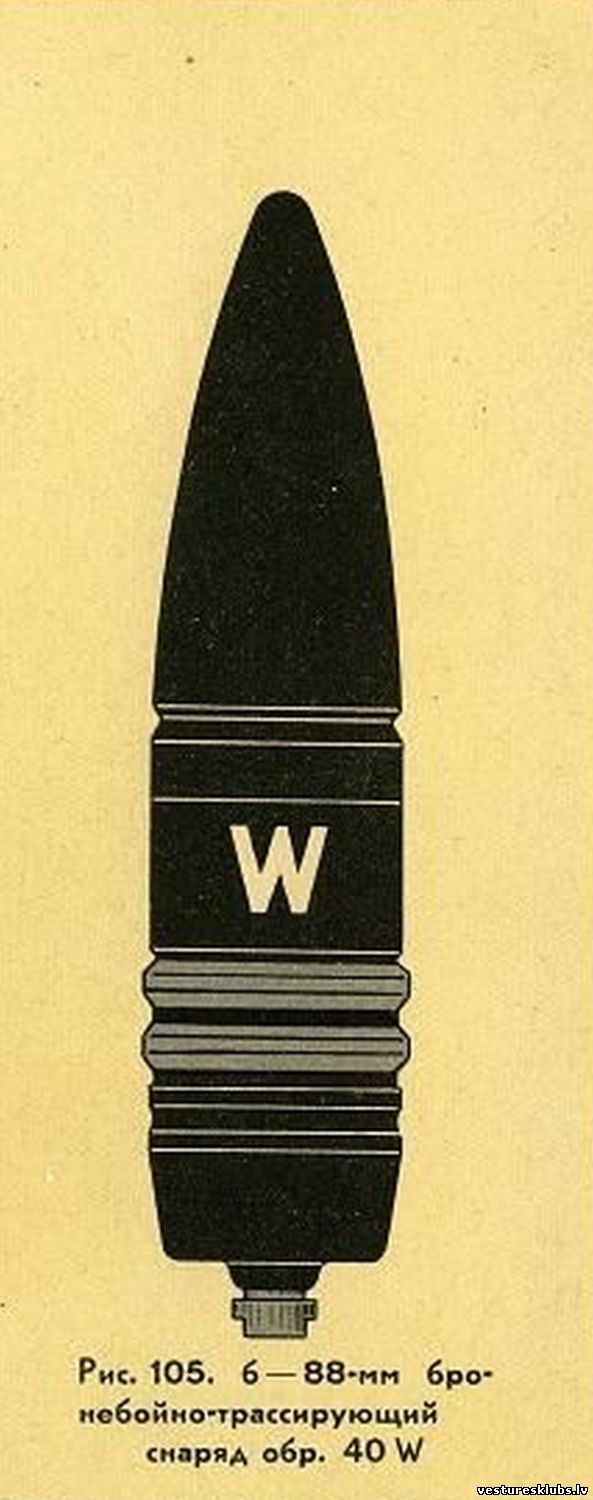

Pzgr. 40 W

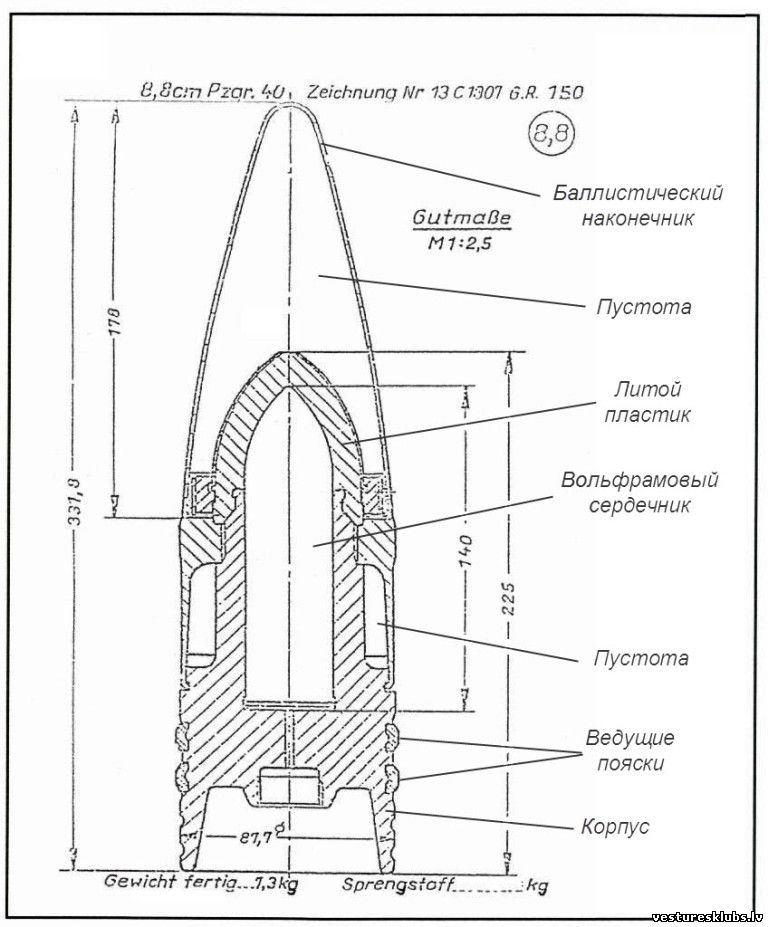

Te redzama lādiņa uzbūve
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 19.Jūlijā.2016, 18:48 | Komentāri # 150
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Kumulatīvie

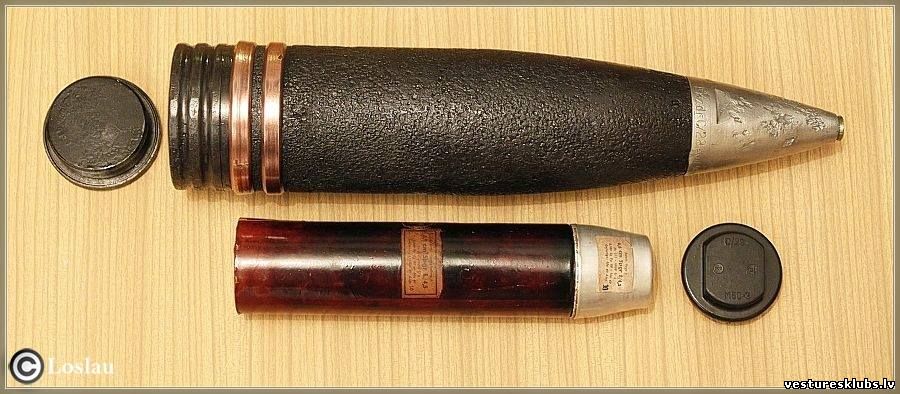

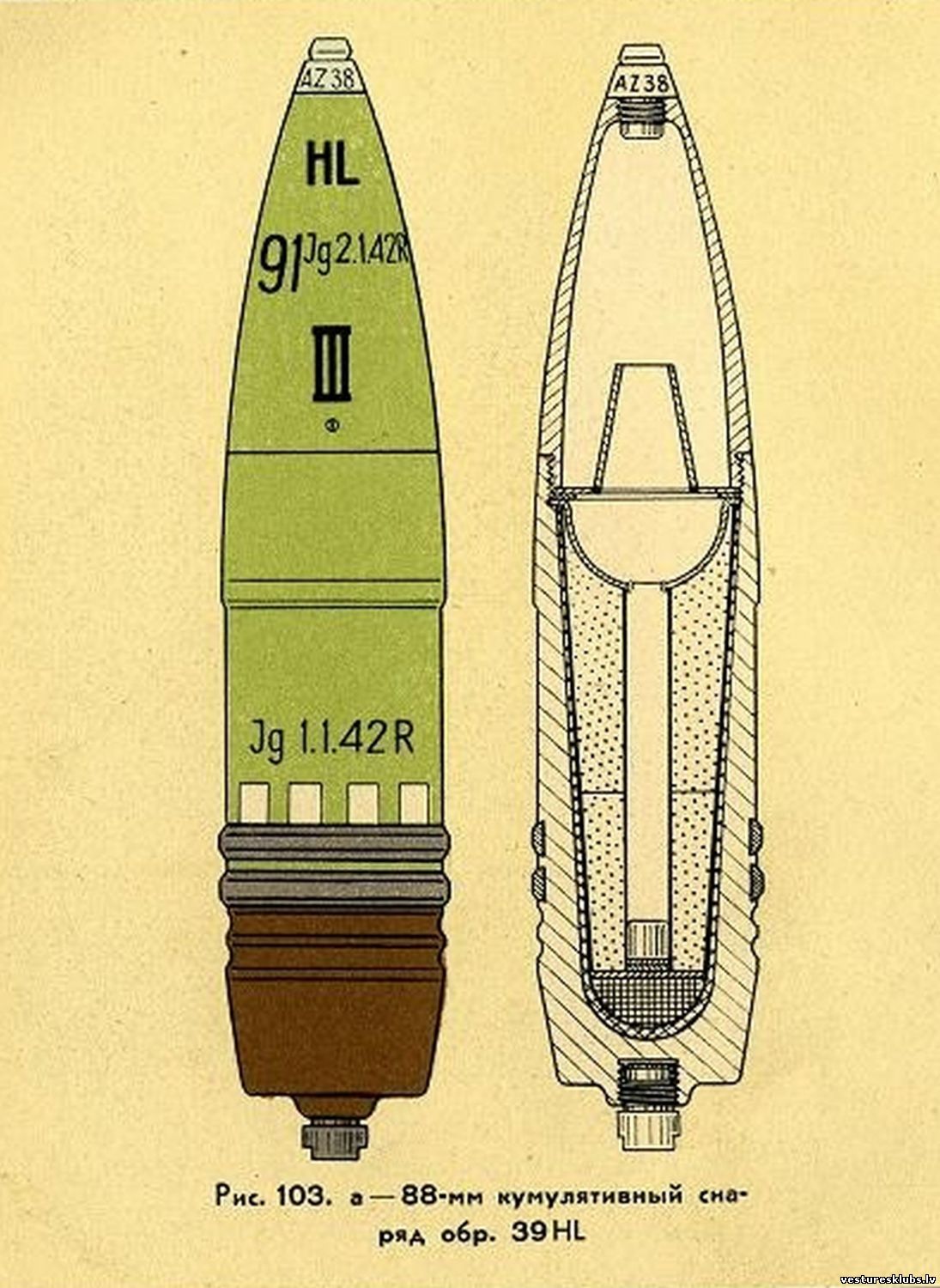

Gr. 39 HL

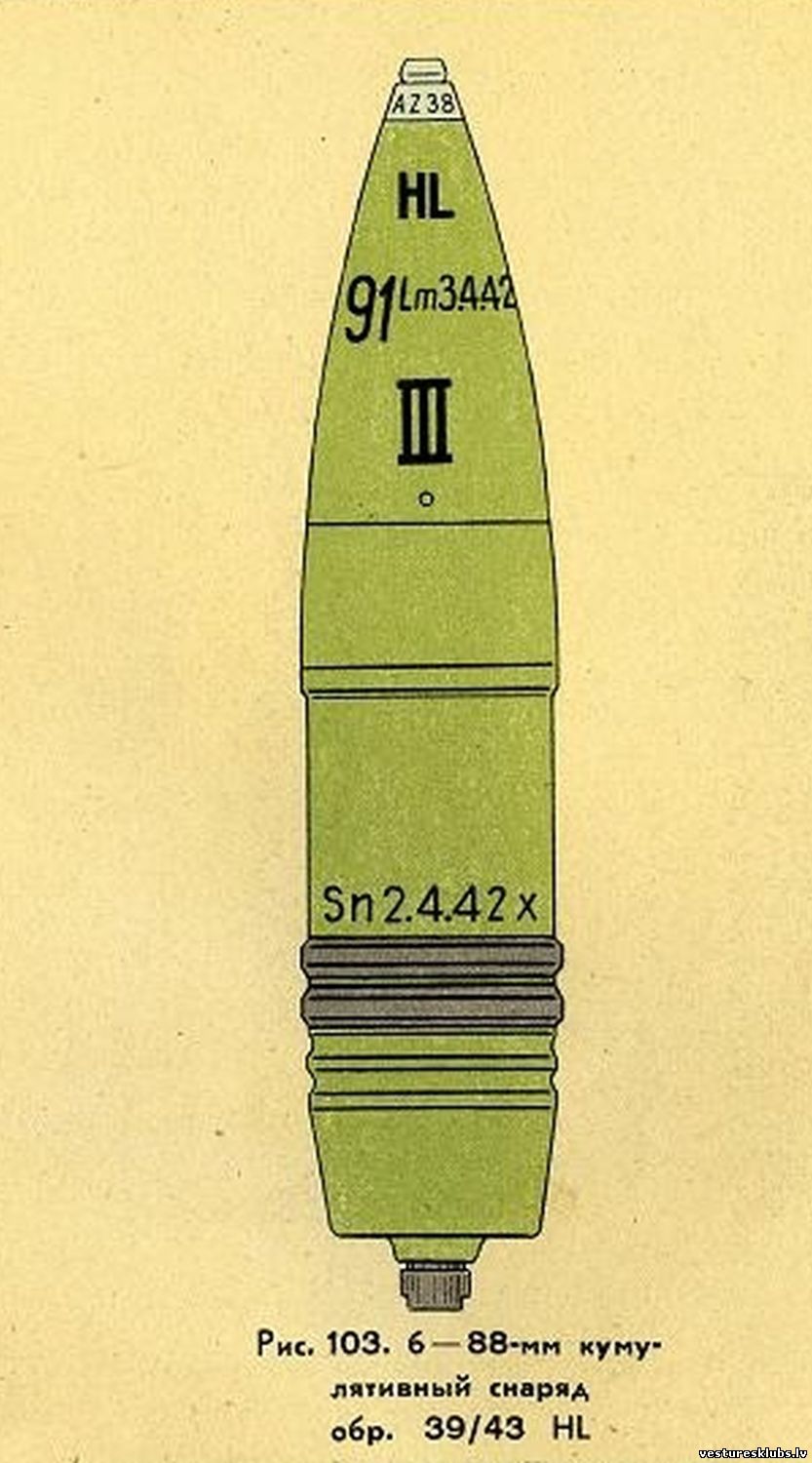

Gr. 39/43 HL

Krāsoti zaļā krāsā. No šķembu lādiņa var atšķirt pēc aizmugurē esošā trasiera, un spridzinātāja AZ 38
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
