Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijā.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa
Termiskā granāta Термитный шар ТШ-300 27. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 18:35 | Komentāri # 101
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

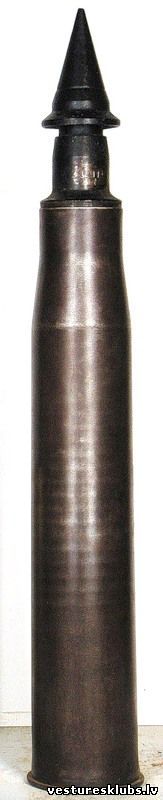

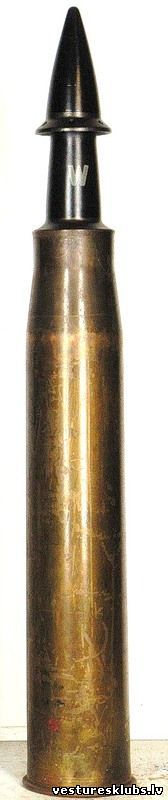

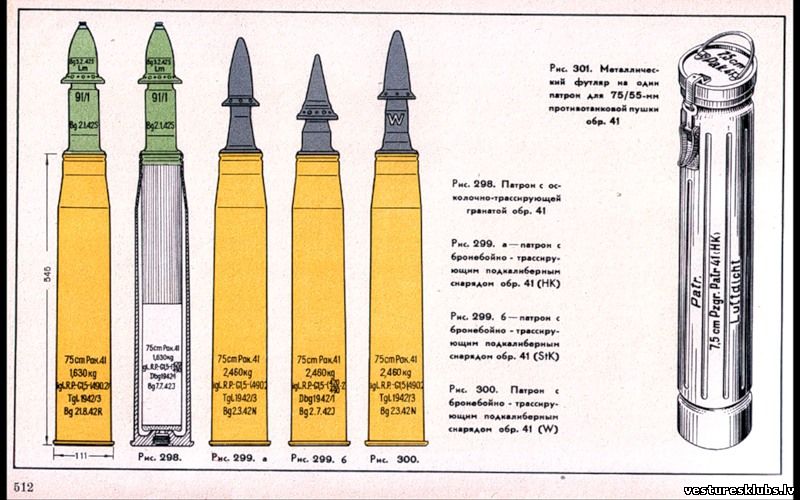

55-75x545R (Pak.41)

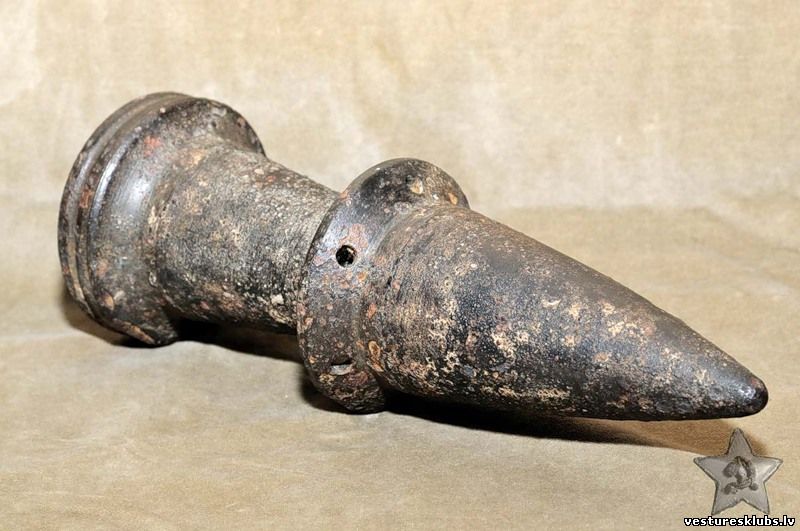

Interesanti ar to, ka visi šāviņi ir zemkalibra - gan šķembu-fugasa (zaļais), gan visi trīs bruņusitēji.

bruņusitēji

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 18:43 | Komentāri # 102
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

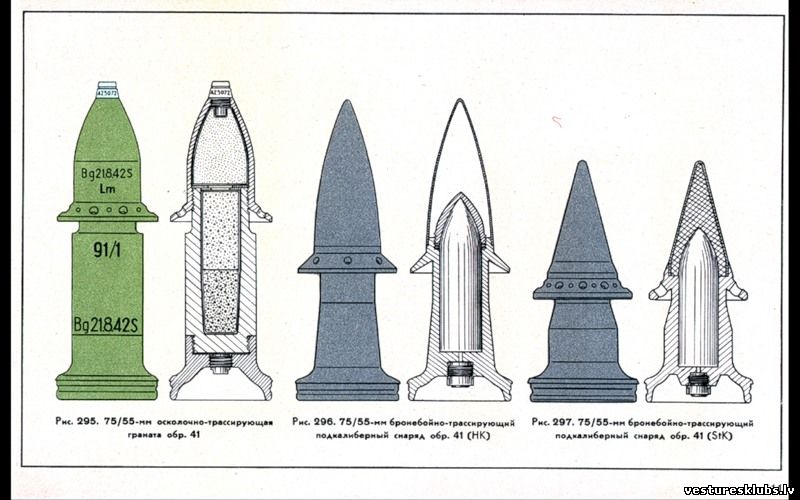

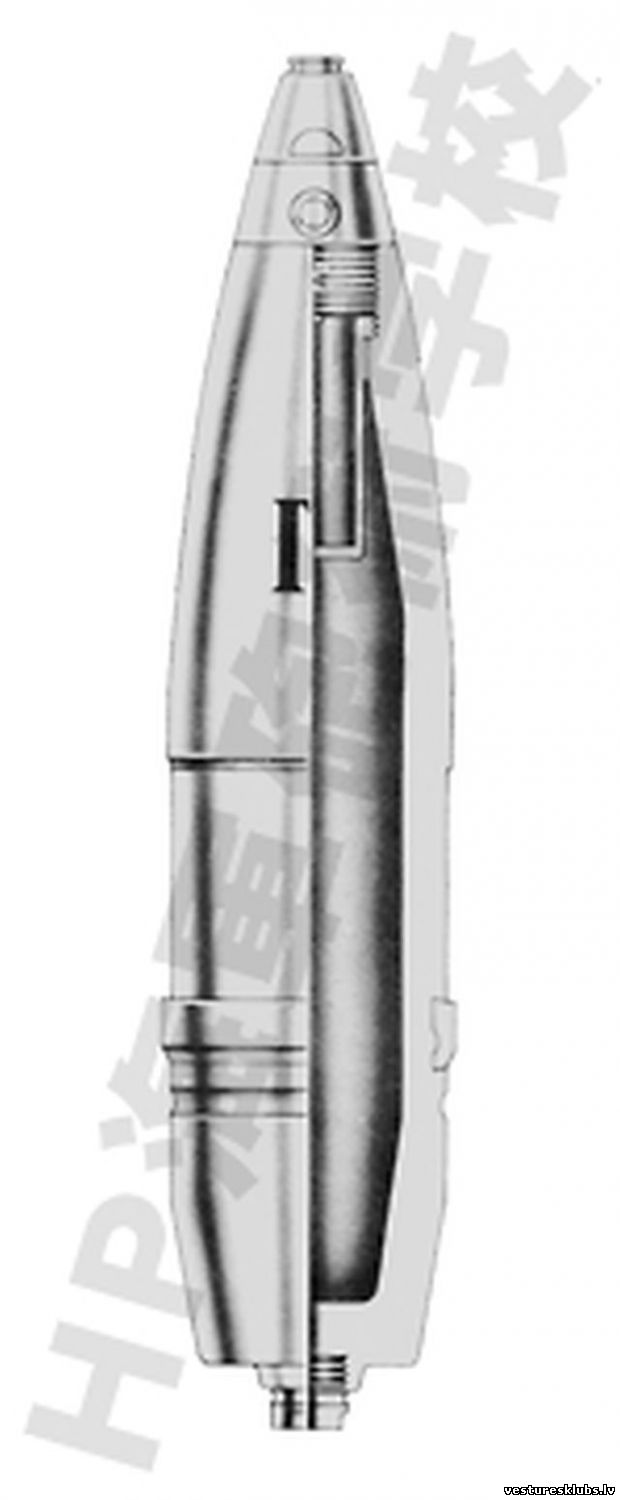

šāviņu uzbūve

šķembu-fugasa

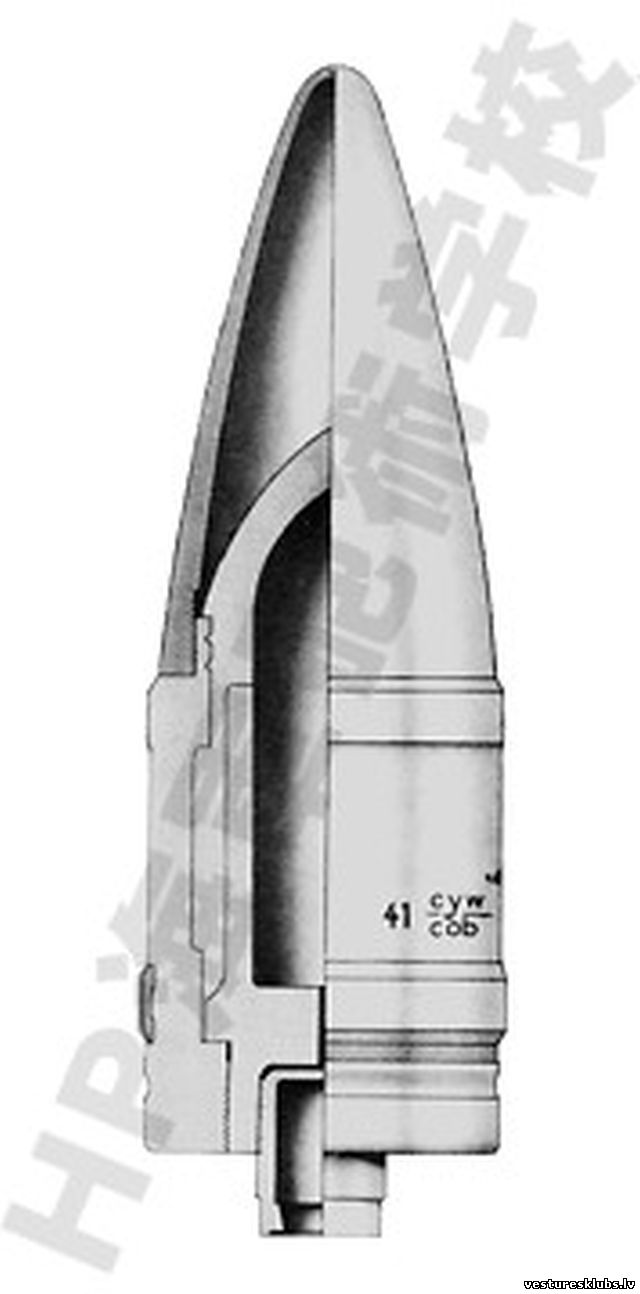

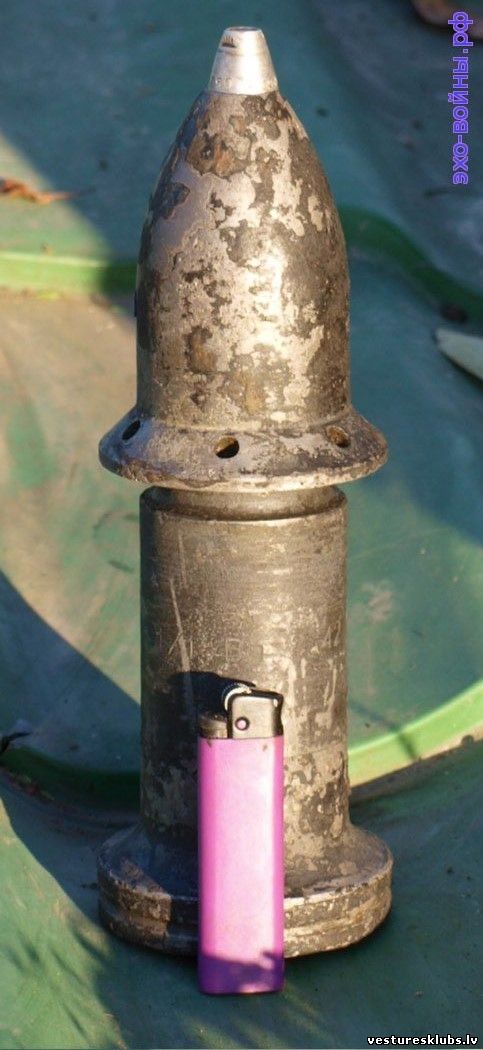

Šis ir tas izņēmuma gadījums, kad arī zemkalibra šāviņš var būt bīstams, ja to neatpazīst!

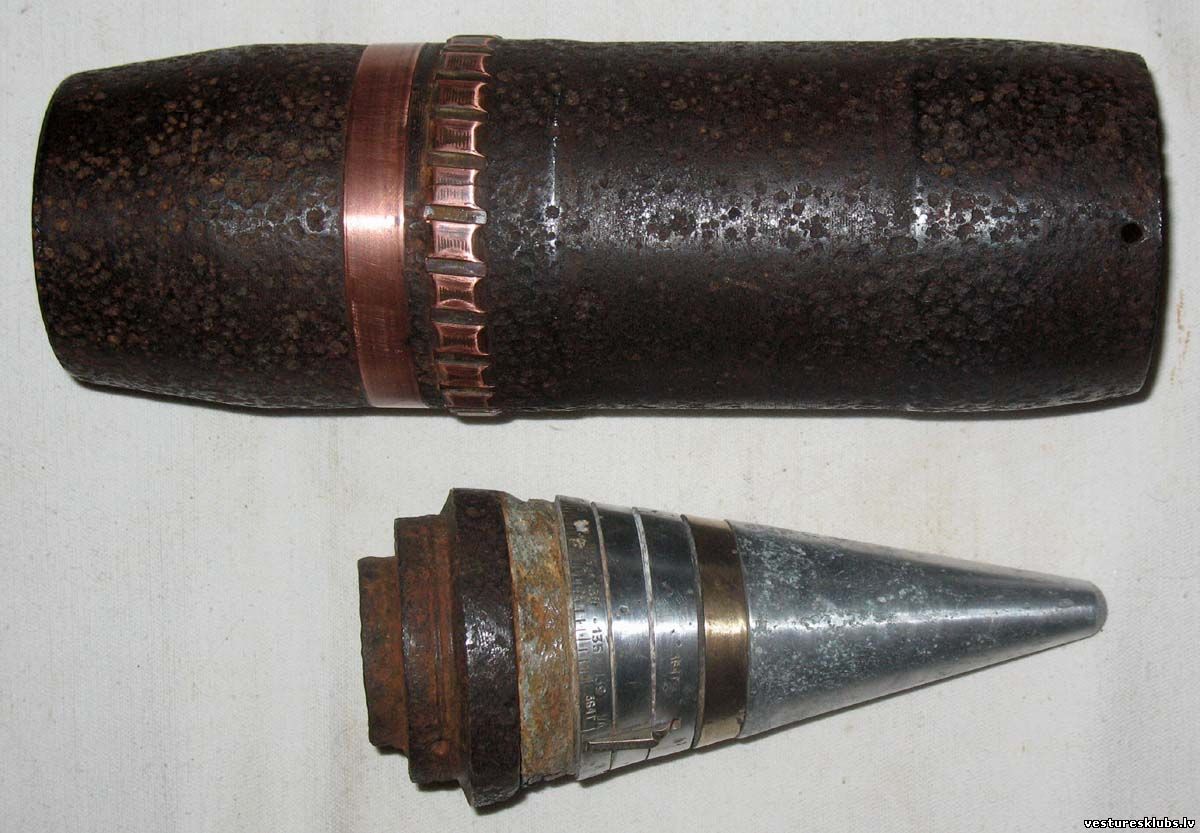

bruņusitēji

Čaulas garums 545 mm, čaulas, cik sapratu, tikai misiņa.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 18:49 | Komentāri # 103
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Paredzēti vācu prettanku lielgabalam ar konisko stobra kanālu 7,5 cm Pak.41 (7,5 cm Panzerjägerkanone 41)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Jūlijā.2016, 05:38 | Komentāri # 104
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
75x350R (Pak 97/38)

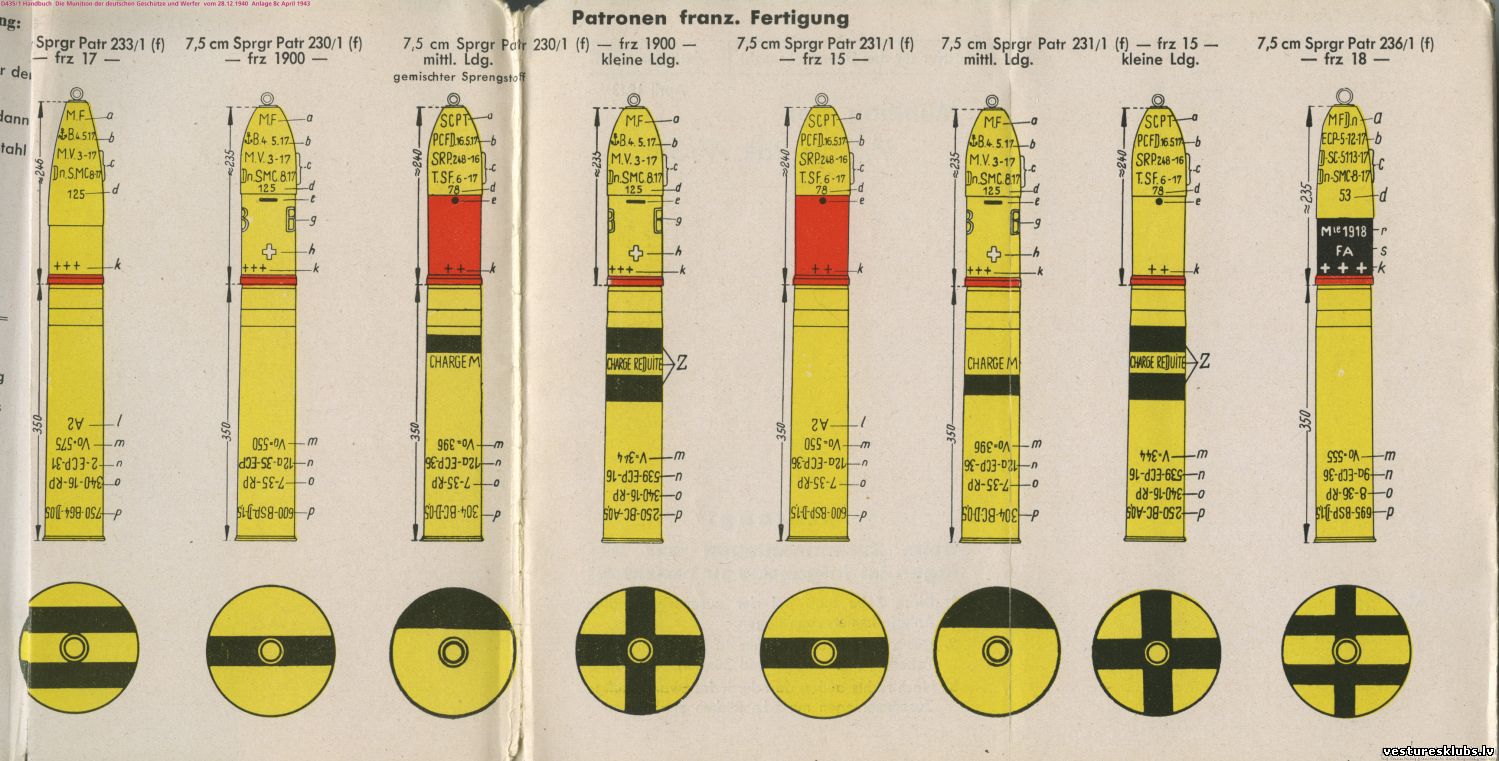

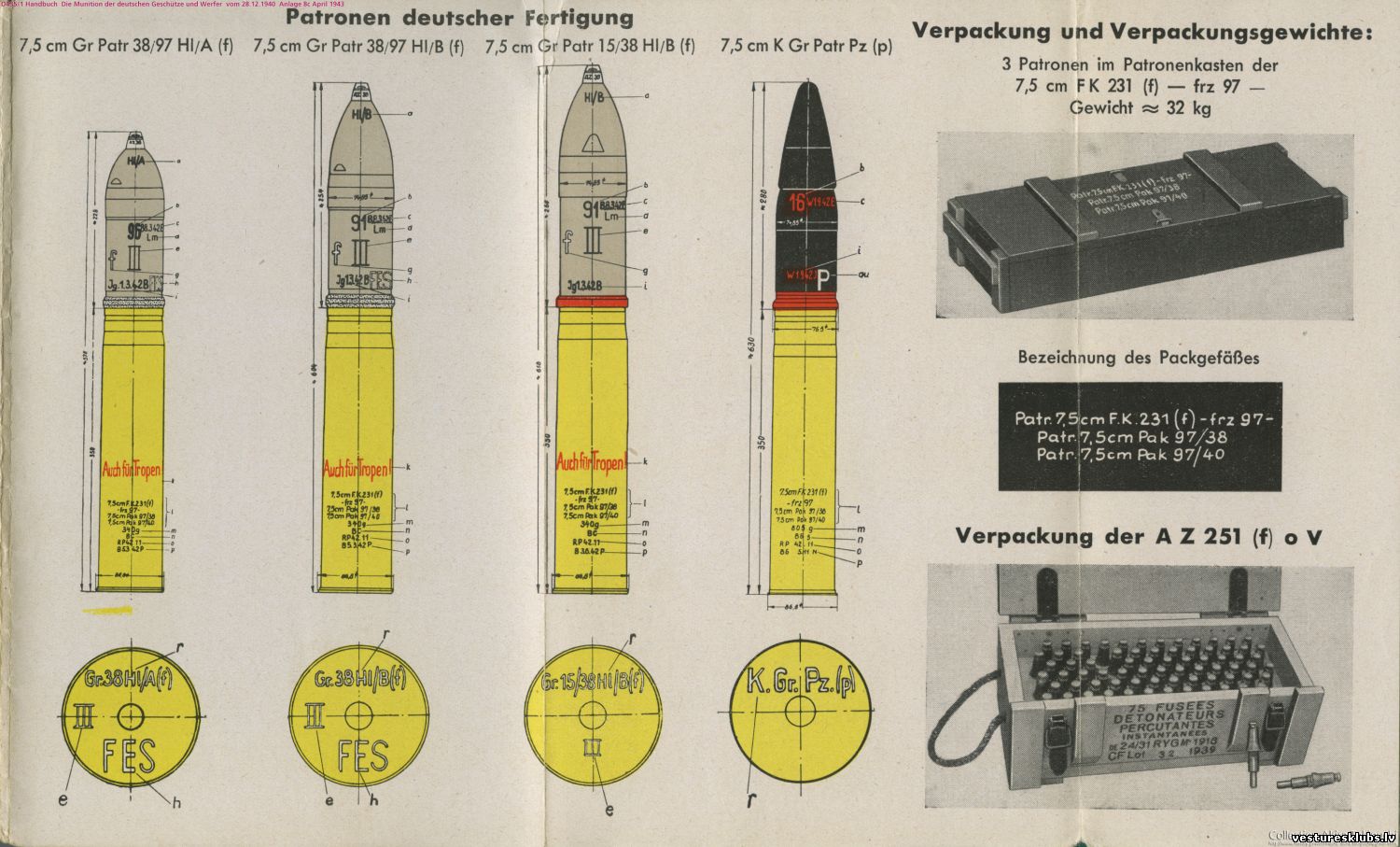

Pa kreisi franču ražotās, pa labi vācu (triju veidu kumulatīvie un viens bruņusitējs ar ballistisko uzgali).

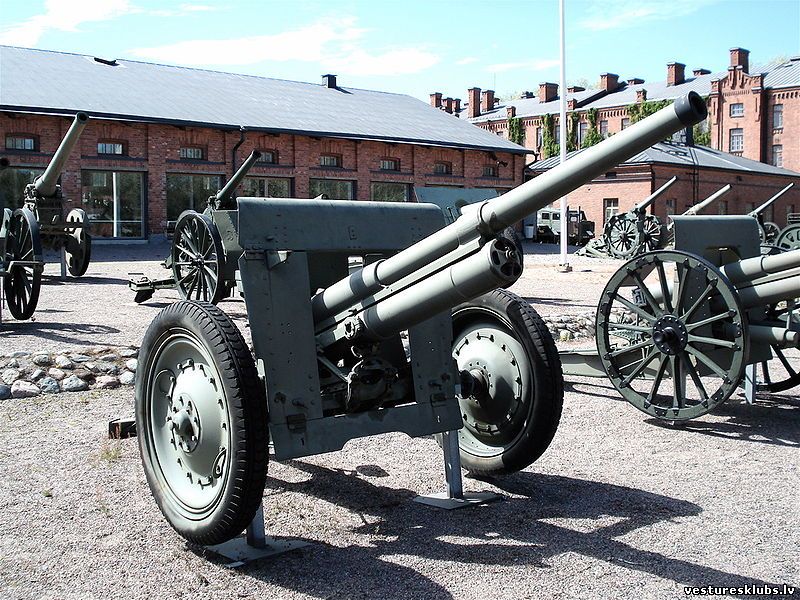

Paredzēti franču ražotajiem trofeju lielgabaliem 7,5 cm F.K.231(f) (vācu apzīmējums)


kurus uzlaboja un uzlika uz 5cm Pak 38 lafetes, radot prettanku lielgabalu Pak 97/38


Čaulas garums 350 mm

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Jūlijā.2016, 16:08 | Komentāri # 105
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

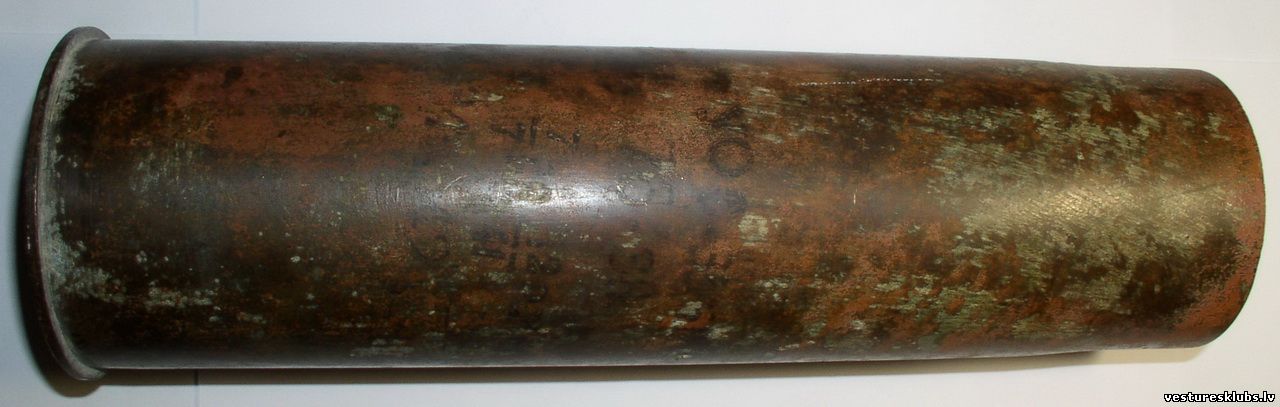

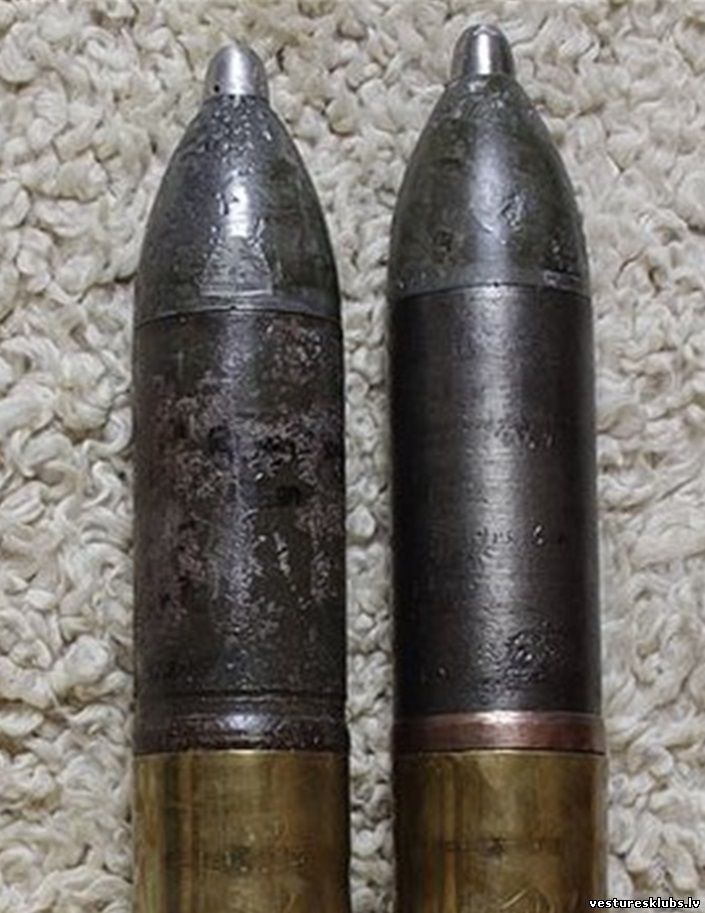

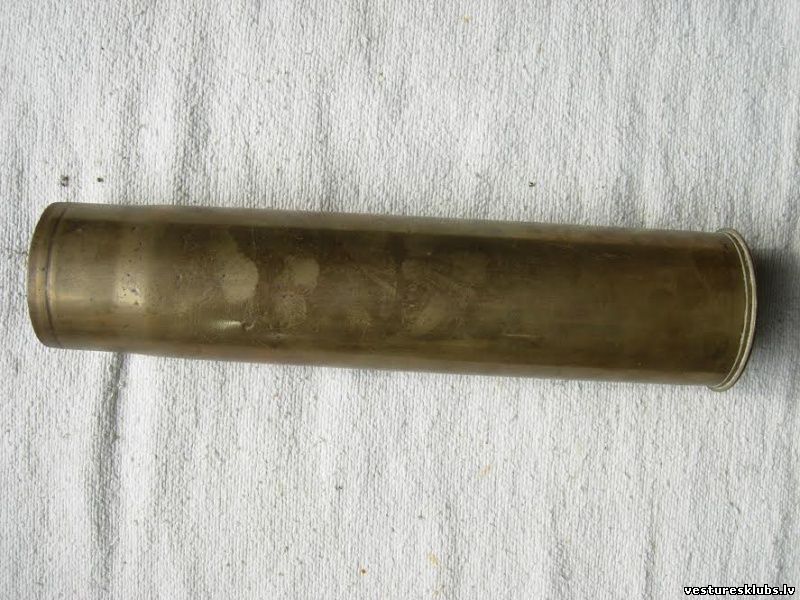

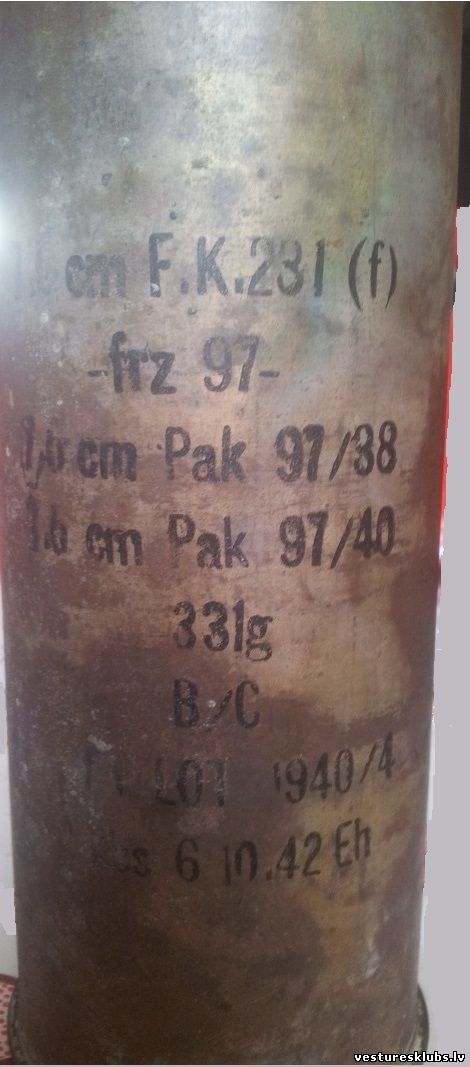

Franču čaula

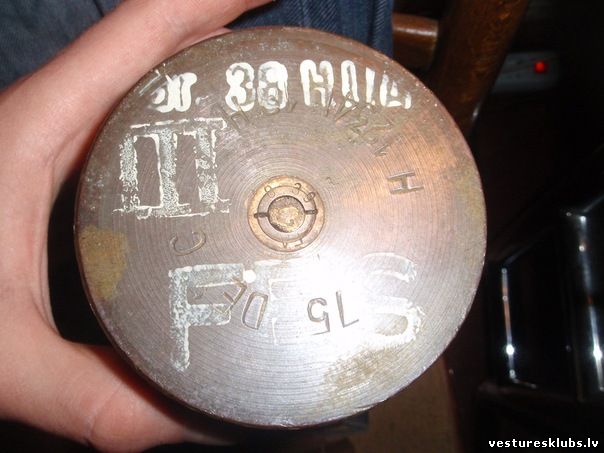

Vācu čaula

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Jūlijā.2016, 16:12 | Komentāri # 106
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Kumulatīvie lādiņi

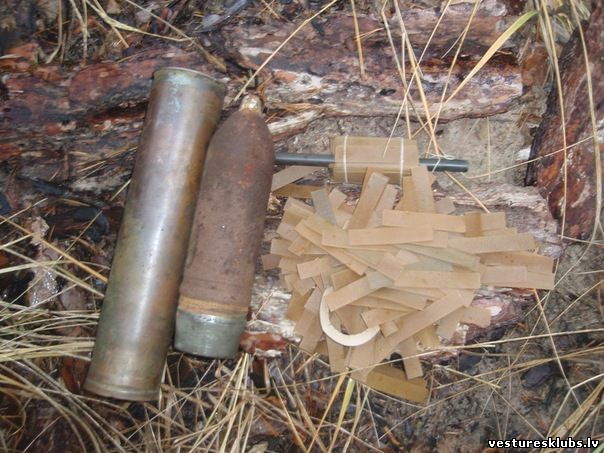

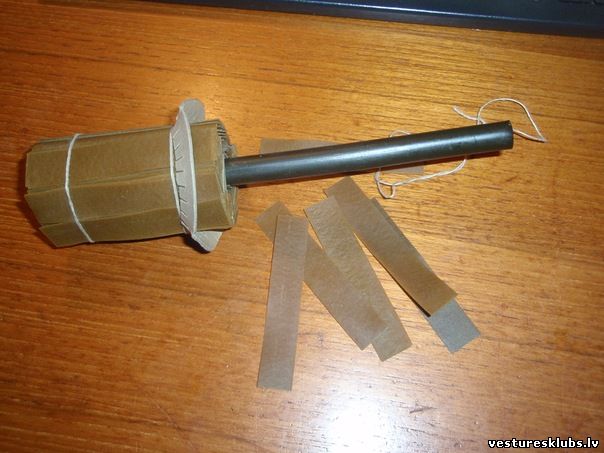

Čaulas pildījums

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 05:28 | Komentāri # 107
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

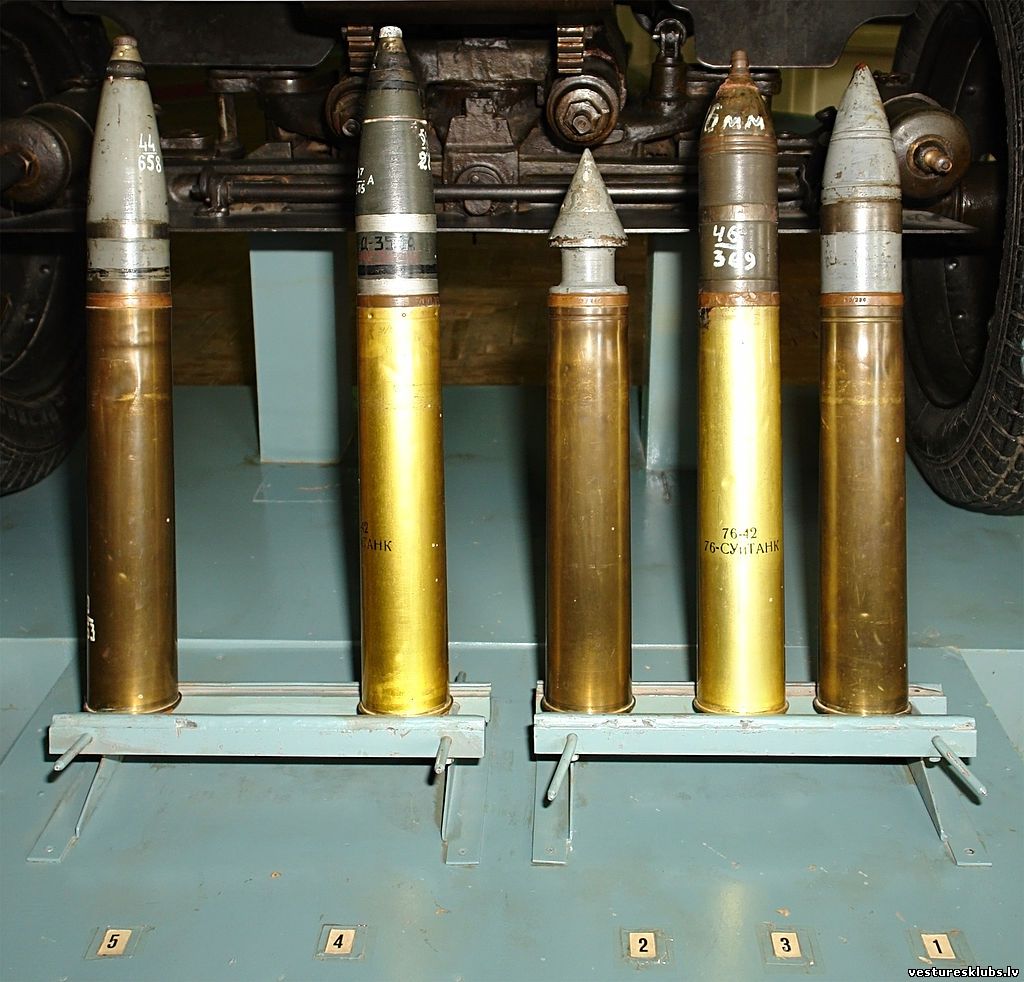

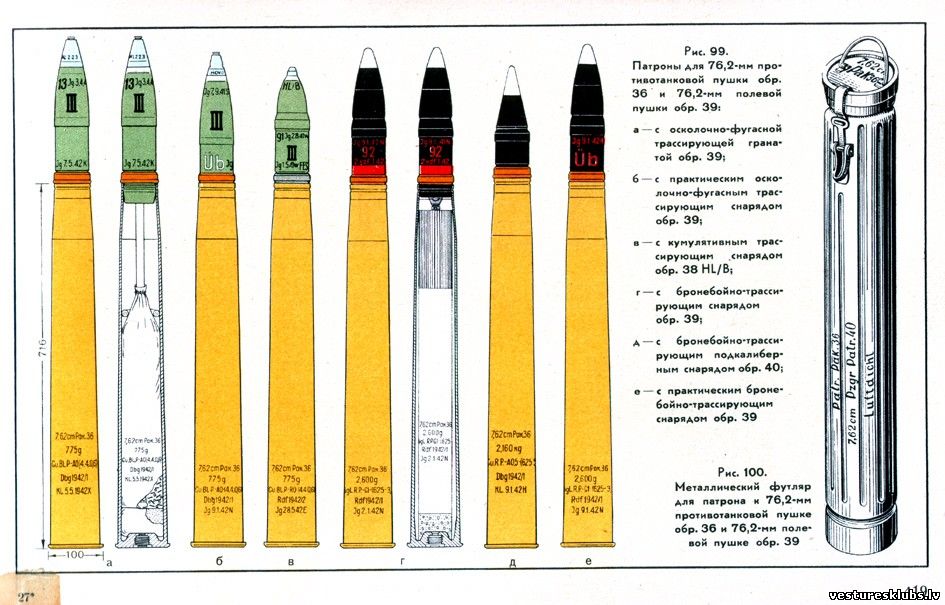

76 mm

76x710R (Pak.36®)


Attiecīgi: šķembu-fugasa, šķembu-fugasa ar trasieri, kumulatīvais, bruņusitējs, zemkalibra bruņusitējs un bruņusitējs.

šķembu-fugasa Spr.Gr. 39
šķembu-fugasa ar trasieri Spr.Gr. 39/2
kumulatīvais Spr.Gr. 38 HL/B

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 05:34 | Komentāri # 108
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
bruņusitējs Pz.Gr. 39
zemkalibra bruņusitējs Pz. Gr. 40



Čaulas garums 710 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 05:42 | Komentāri # 109
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

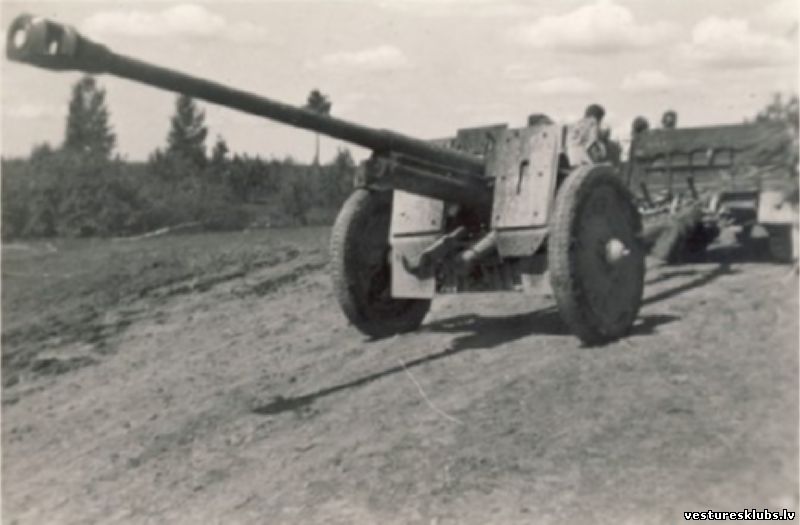

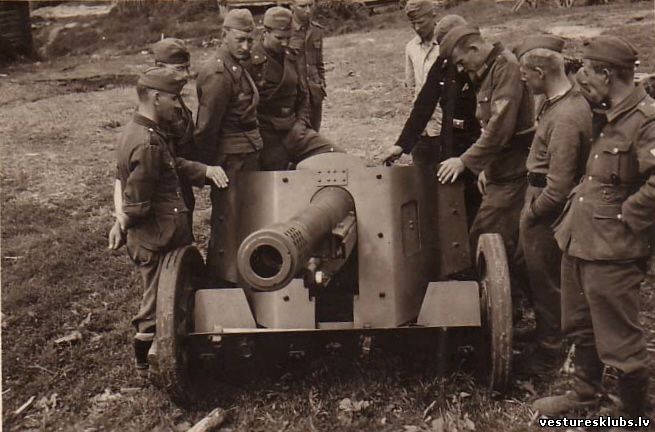

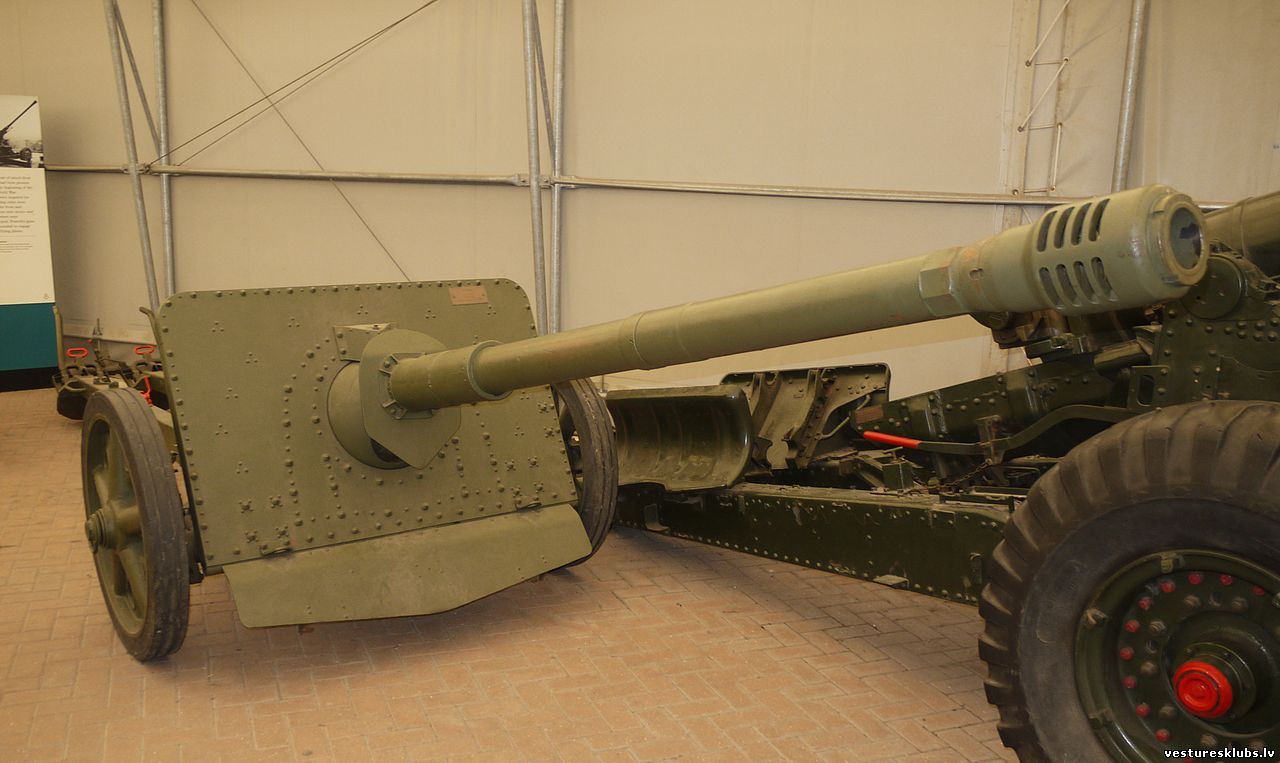

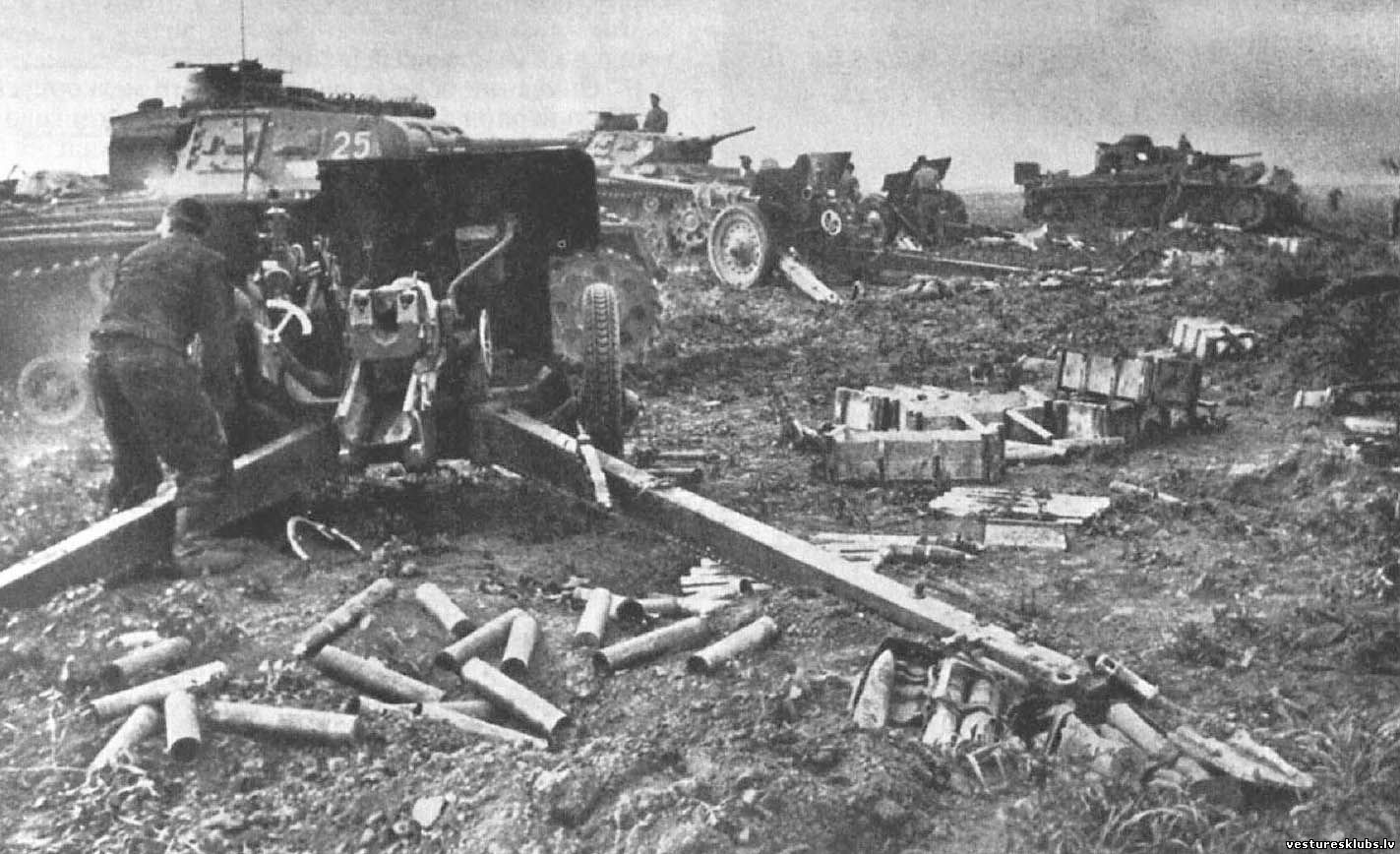

Paredzēti vācu prettanku lielgabalam Pak. 36®,

kas tika radīts uzlabojot kara sākumā trofejās iegūtos krievu 76,2 cm lielgabalus Ф-22

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 05:47 | Komentāri # 110
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

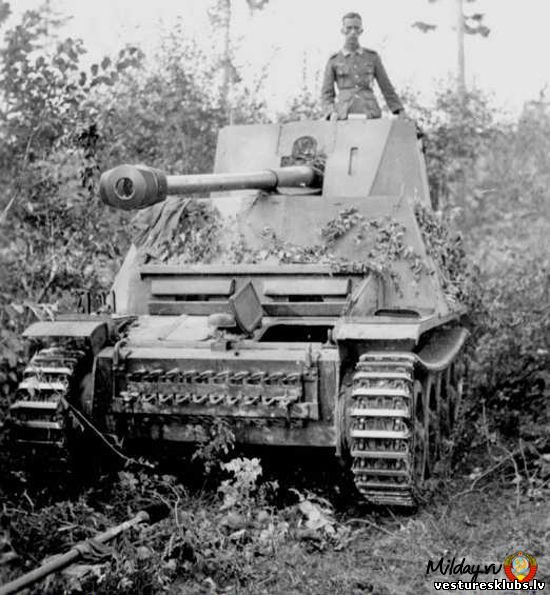

Ar šiem lielgabaliem bija apbruņoti arī pašgājēji lielgabali Marder III

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 08:22 | Komentāri # 111
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

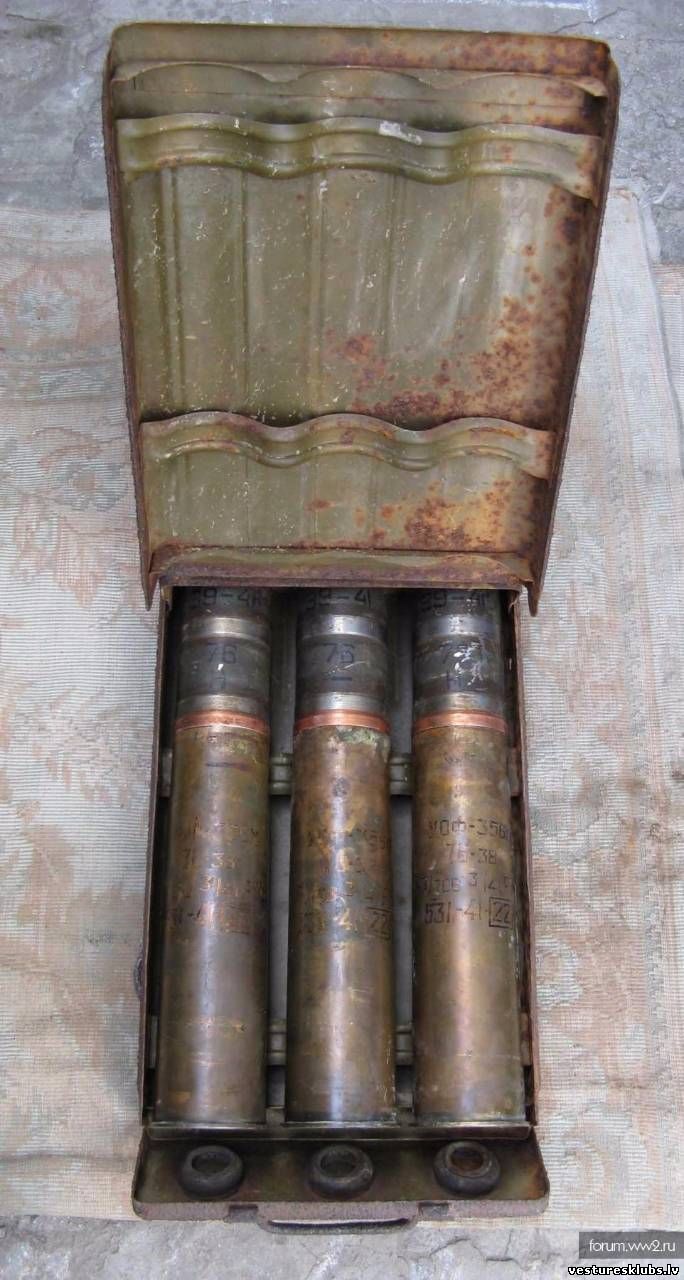

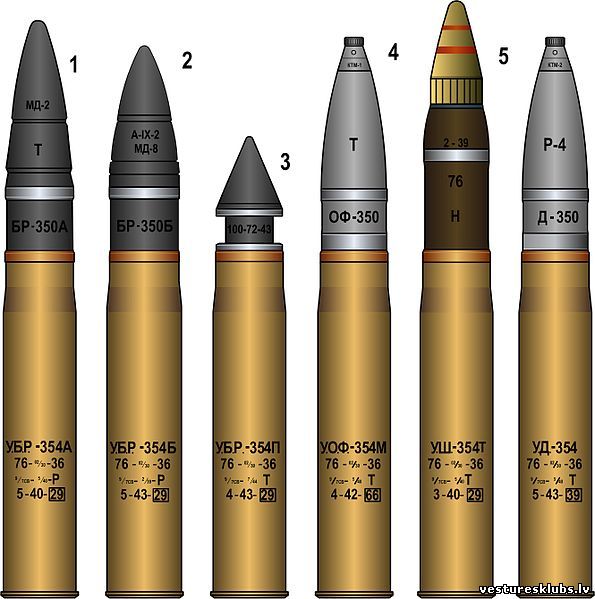

76x385R (Ф-22)

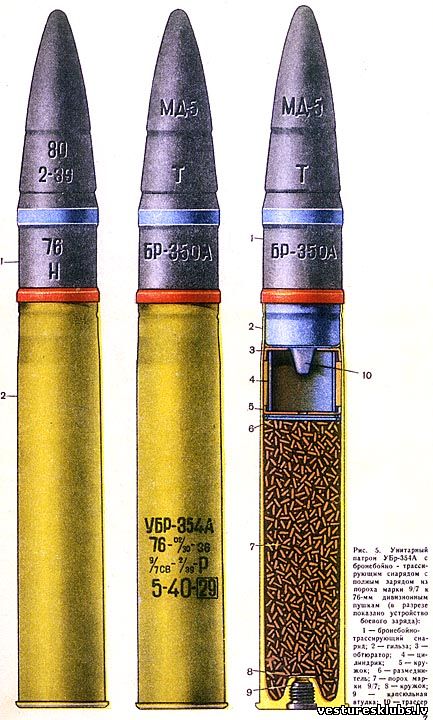

1. 53-УБР-354А ar lādiņu 53-БР-350А (bruņusitējs ar ballistisko uzgali)

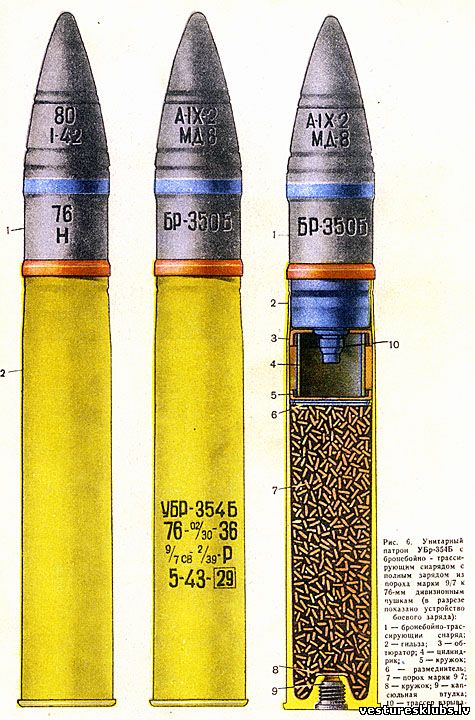

2. 53-УБР-354Б ar lādiņu 53-БР-350Б (bruņusitējs ar ballistisko uzgali)

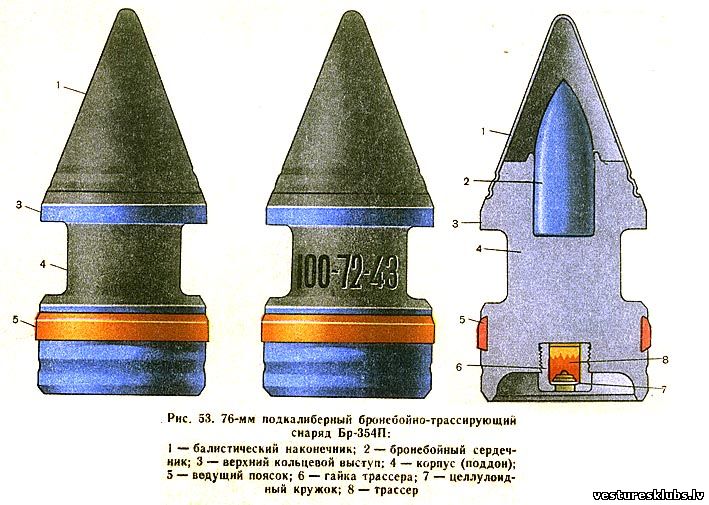

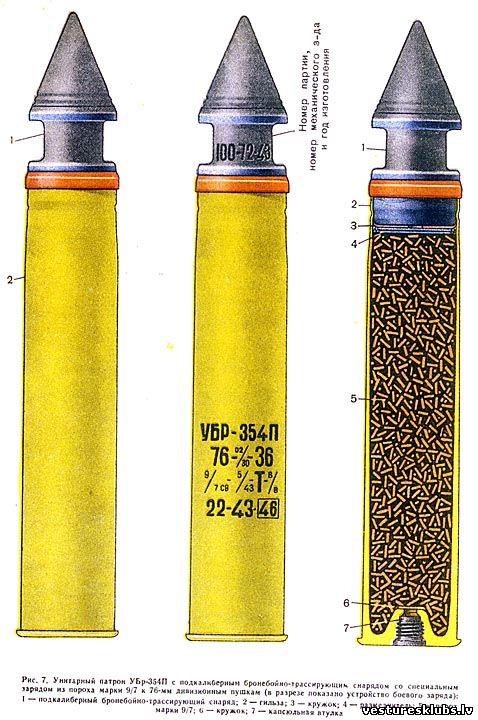

3. 53-УБР-354П ar lādiņu 53-БР-350П (zemkalibra bruņusitējs)

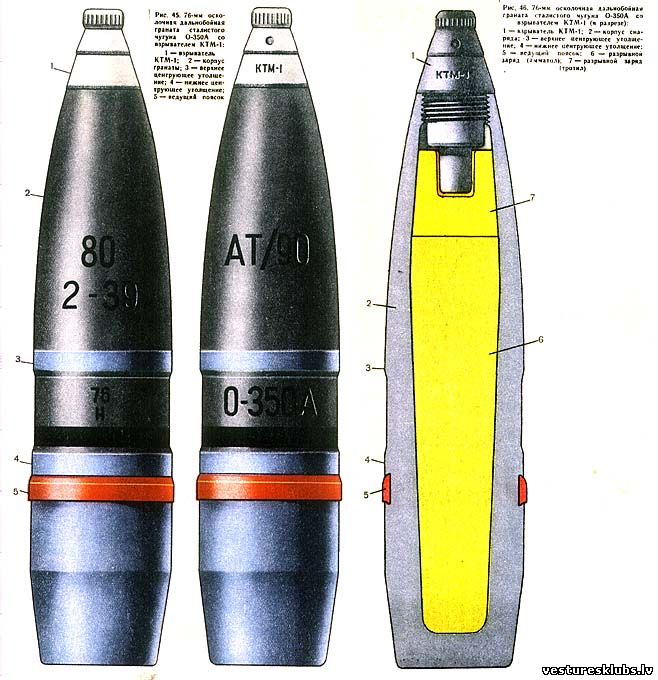

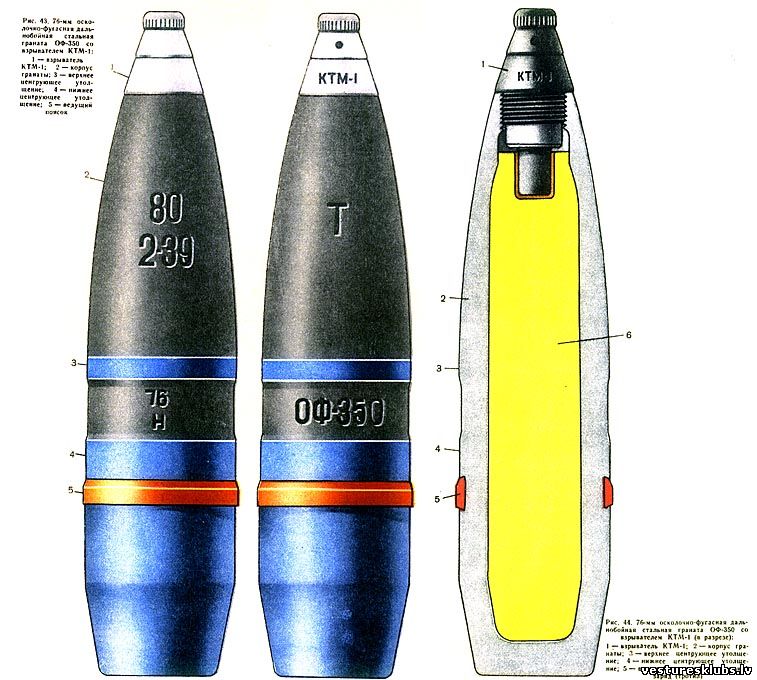

4. 53-УОФ-354М ar lādiņu 53-ОФ-350 (šķembu-fugasa)

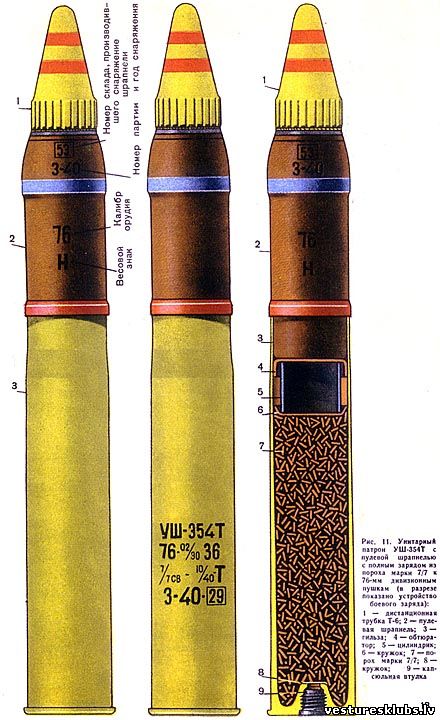

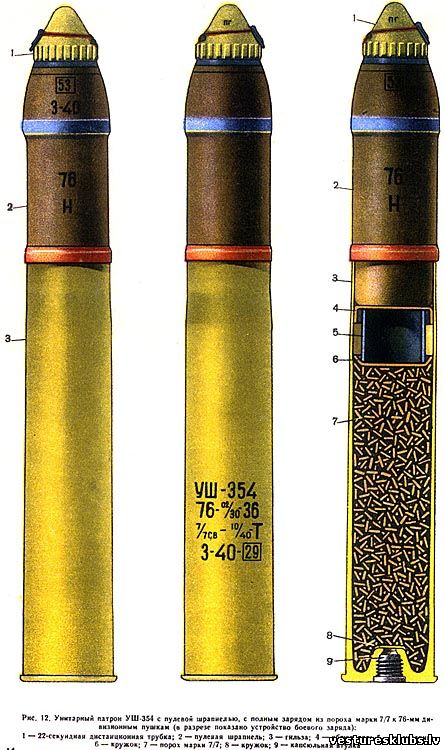

5. 53-УШ-354Т ar lādiņu 53-Ш-354Т (šrapnelis)

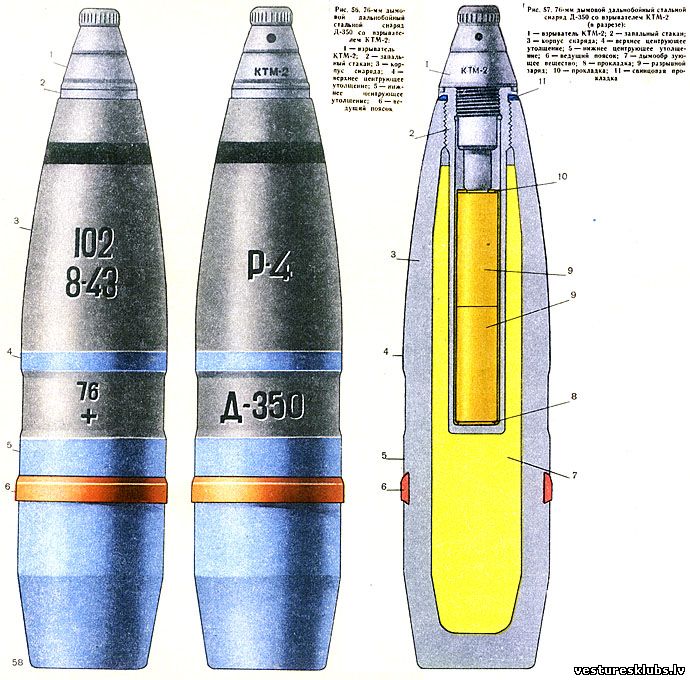

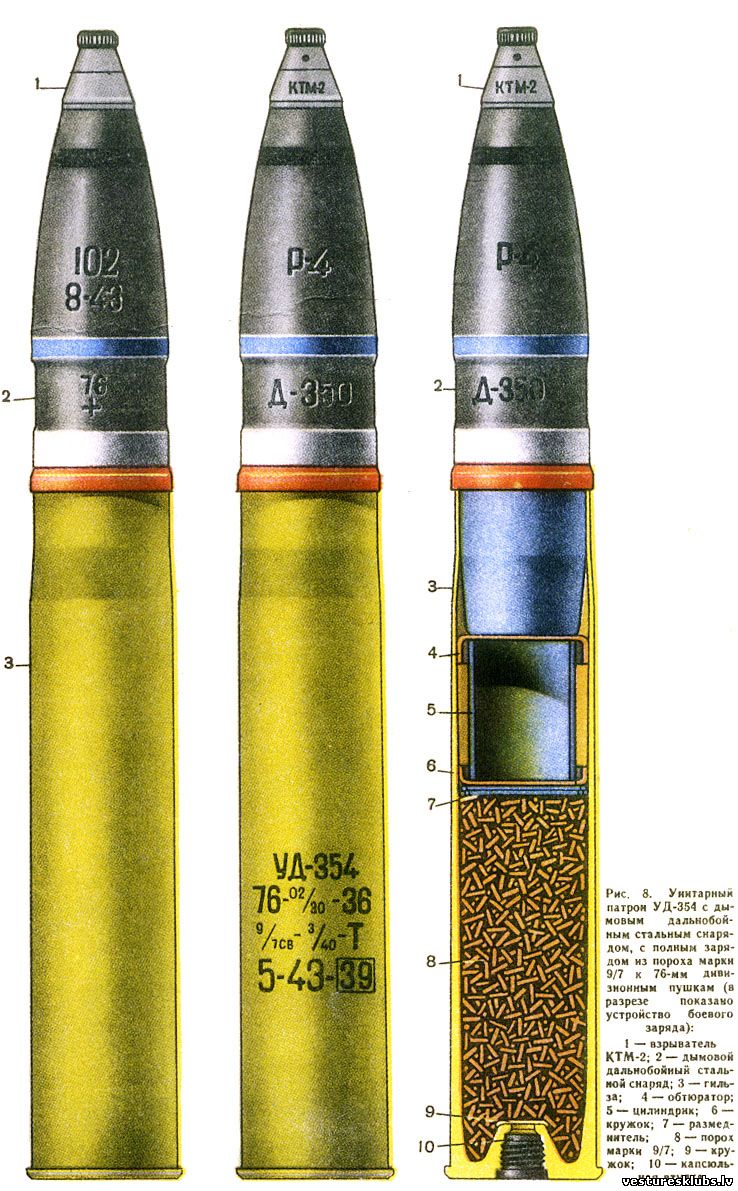

6. 53-УД-354 ar lādiņu Д-350 (dūmu)

3. kumulatīvais

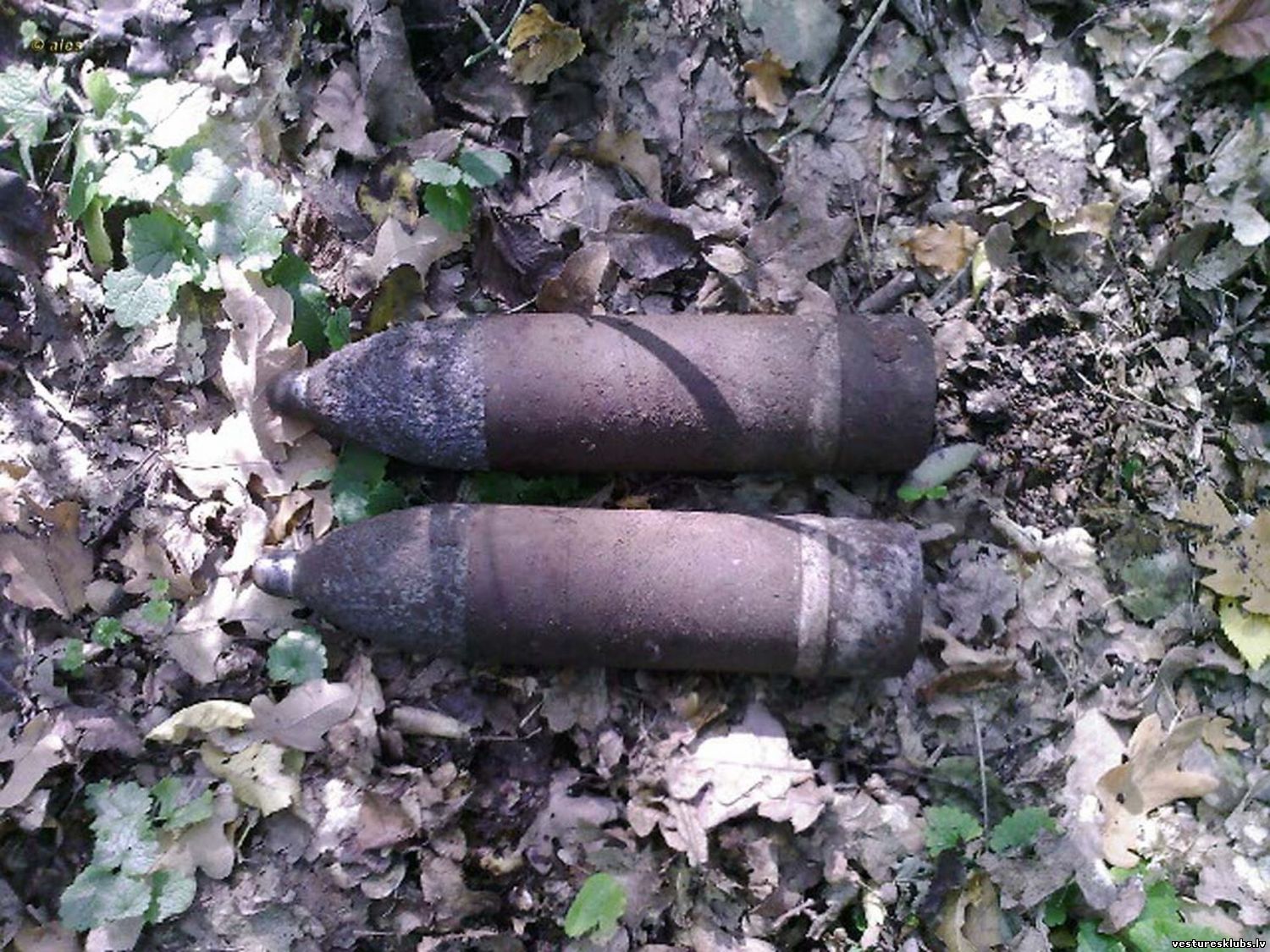

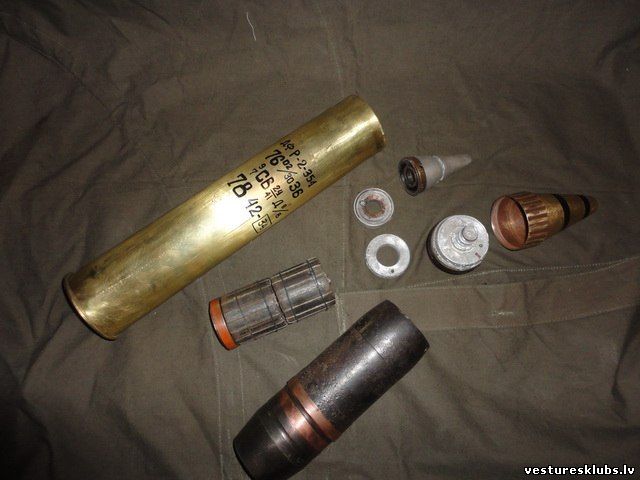

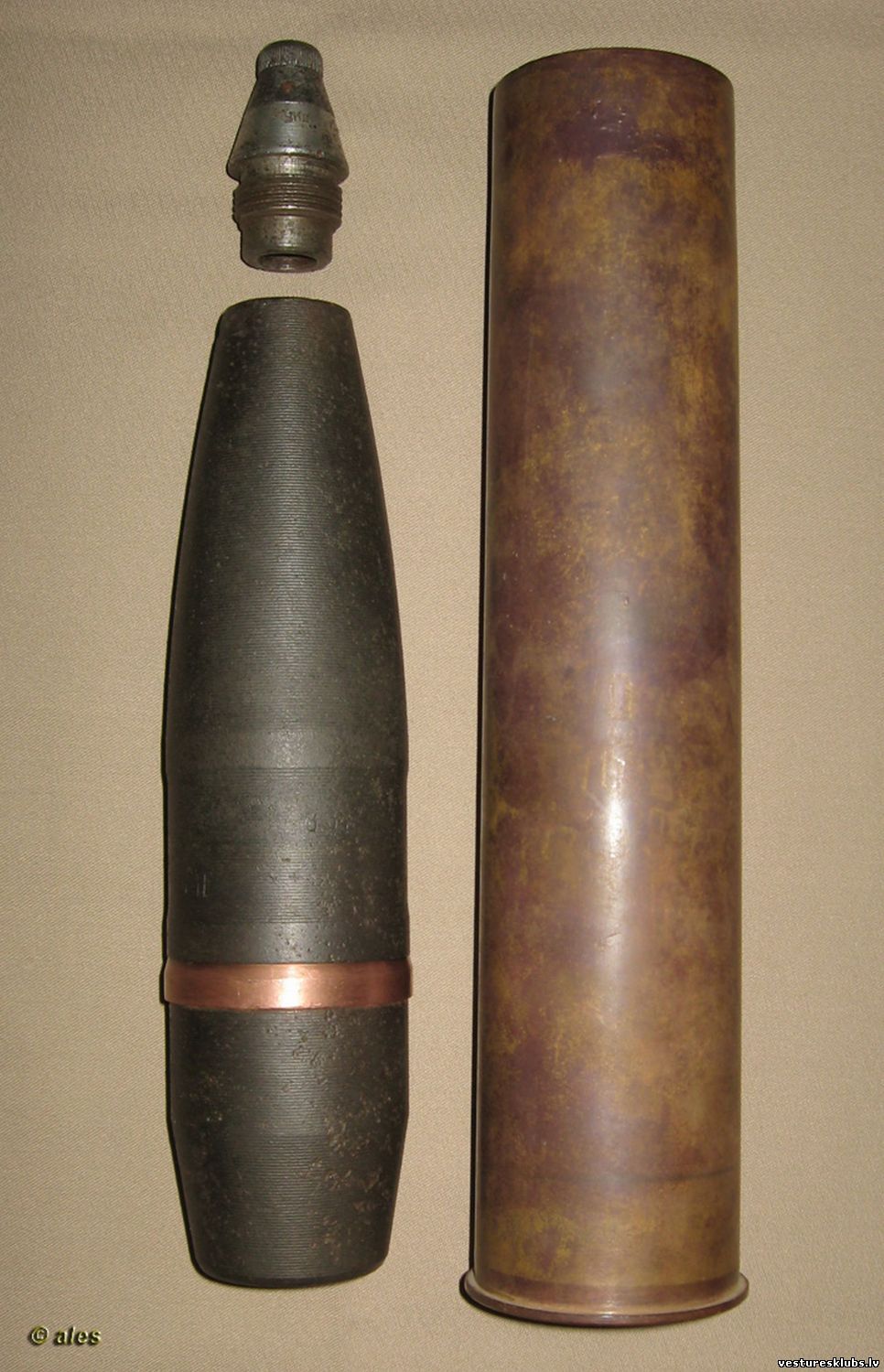

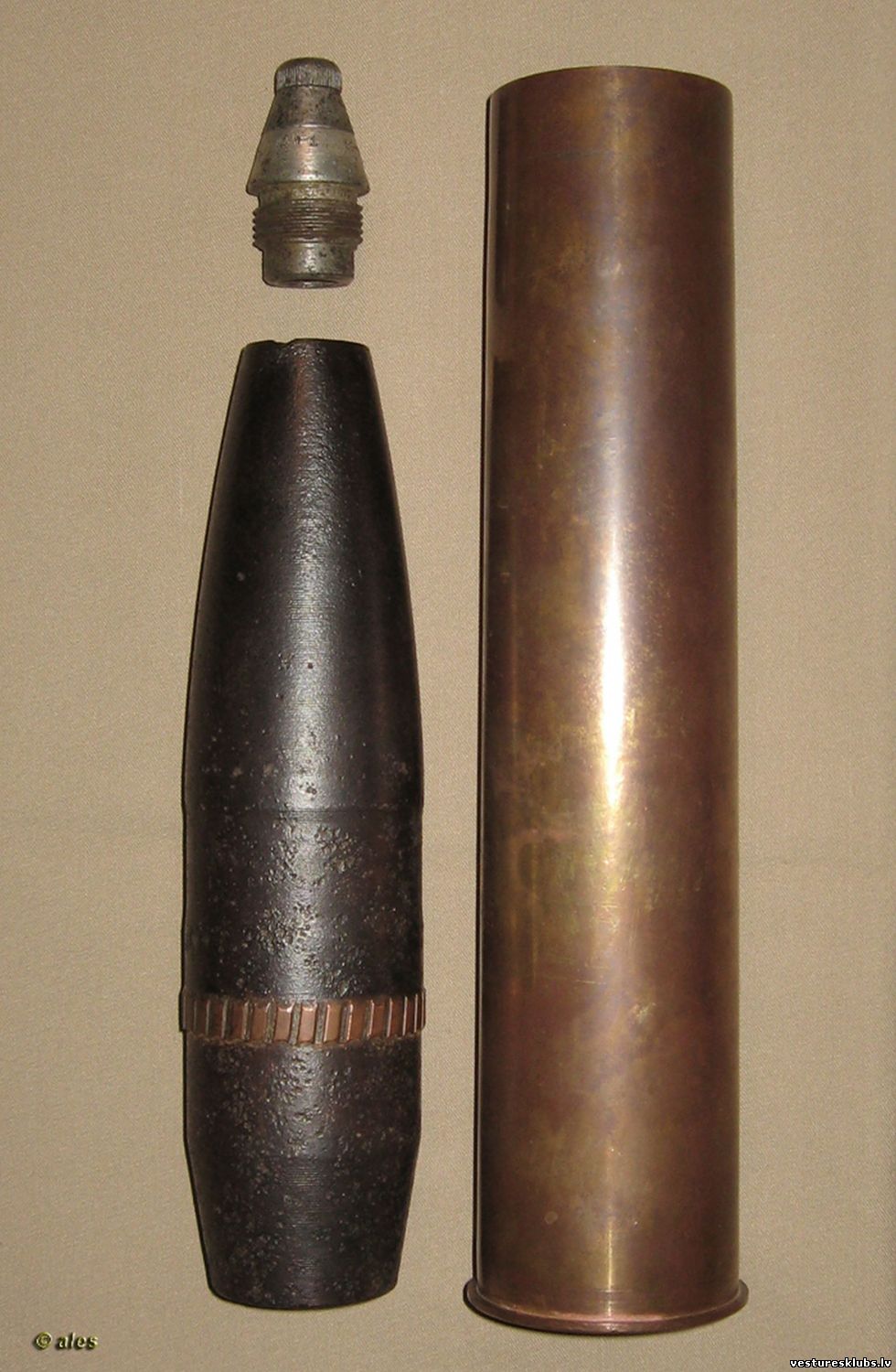

Šķembu-fugasa nešauts un šauts.
Čaulas garums 385 mm

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 08:31 | Komentāri # 112
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 08:33 | Komentāri # 113
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 08:37 | Komentāri # 114
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 08:40 | Komentāri # 115
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

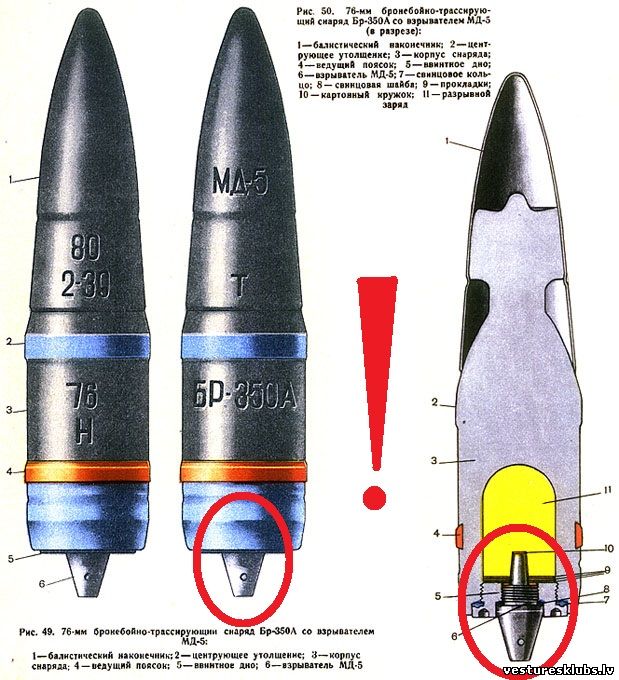

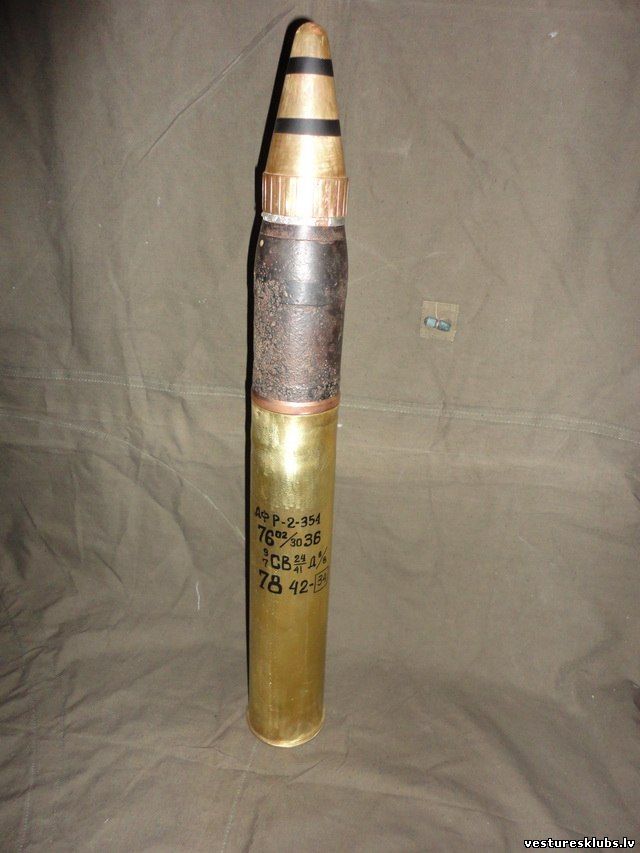

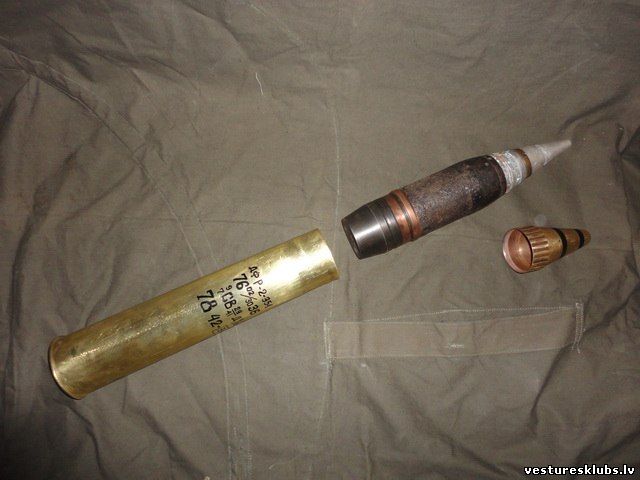

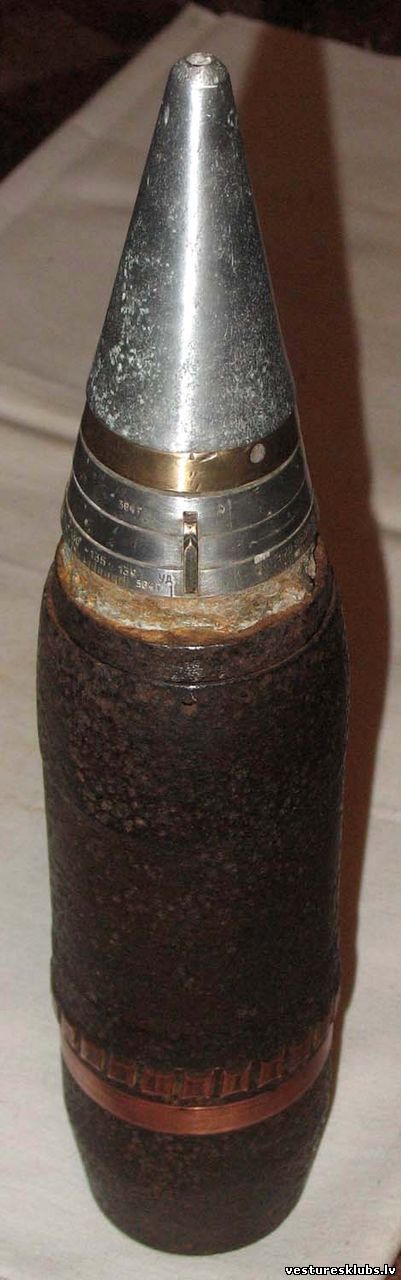

Bruņusitējs ar aizmugures detonatoru МД-5 - ļoti, ļoti bīstams!

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 09.Jūlijā.2016, 08:45 | Komentāri # 116
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

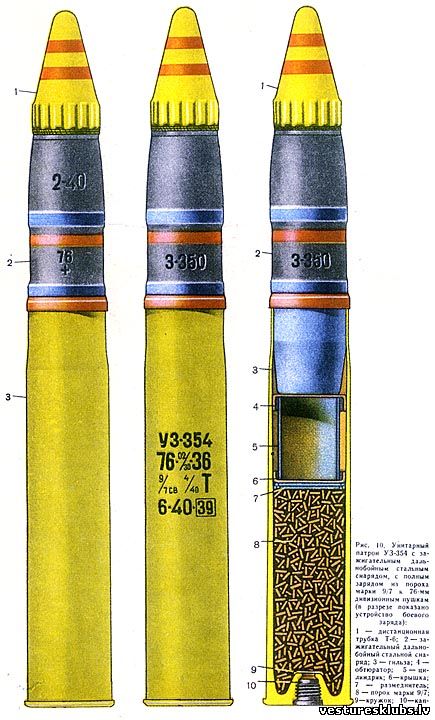

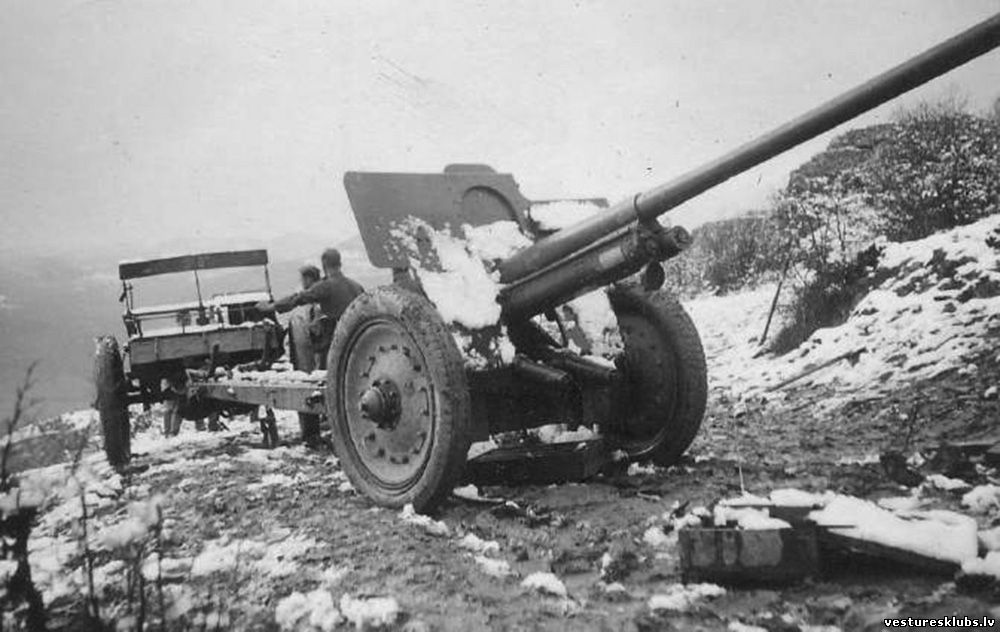

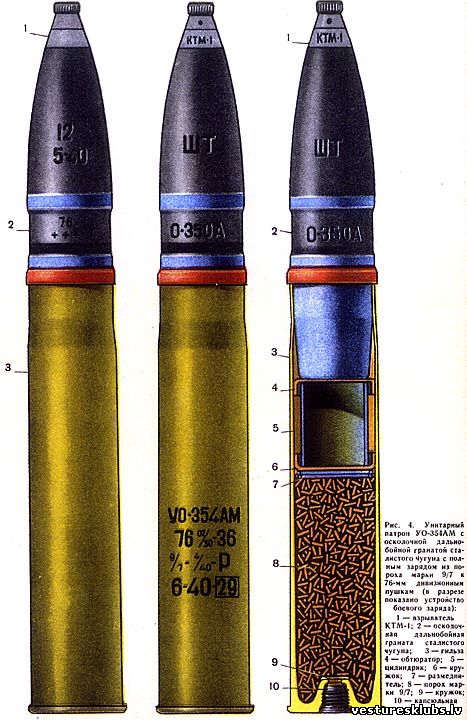

Paredzēti krievu 76 mm kājnieku (divīzijas - дивизионная пушка) lielgabalam Ф-22 (1936. g.), kā arī vēlākiem šī lielgabala modeļiem.

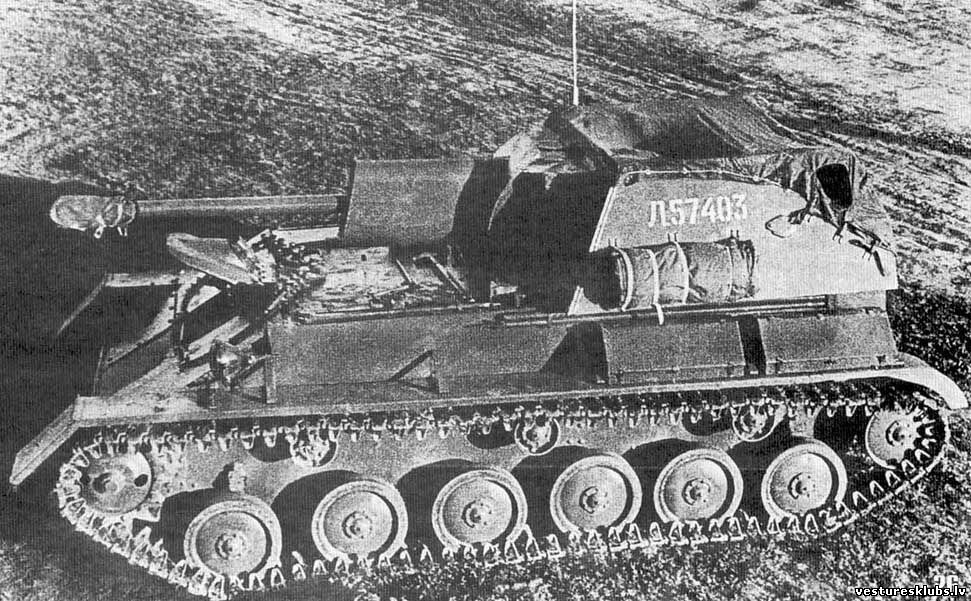

Ar lielgabalu 76,2mm ЗИС-3, savukārt bija bruņots pašgājējs lielgabals СУ-76.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 10:30 | Komentāri # 117
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

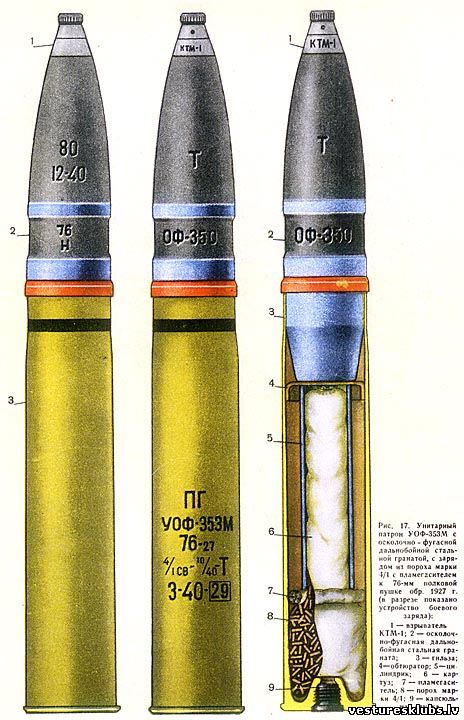

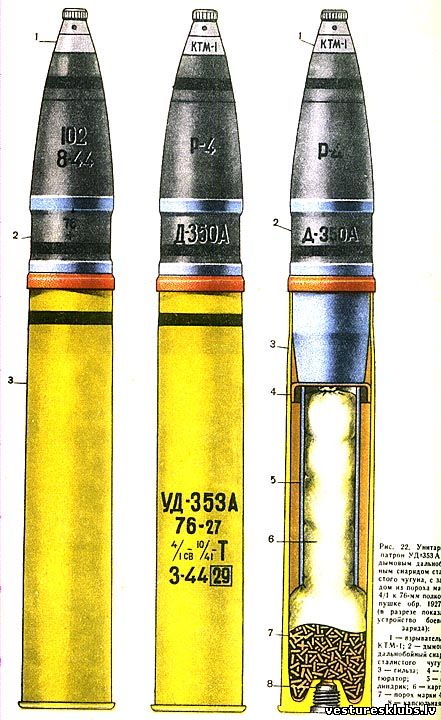

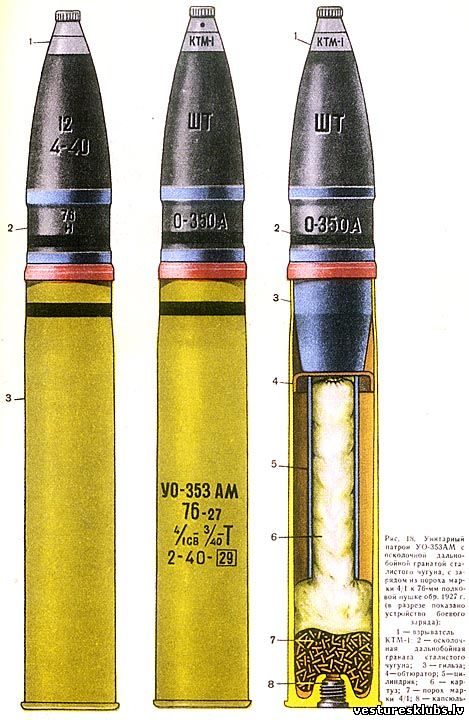

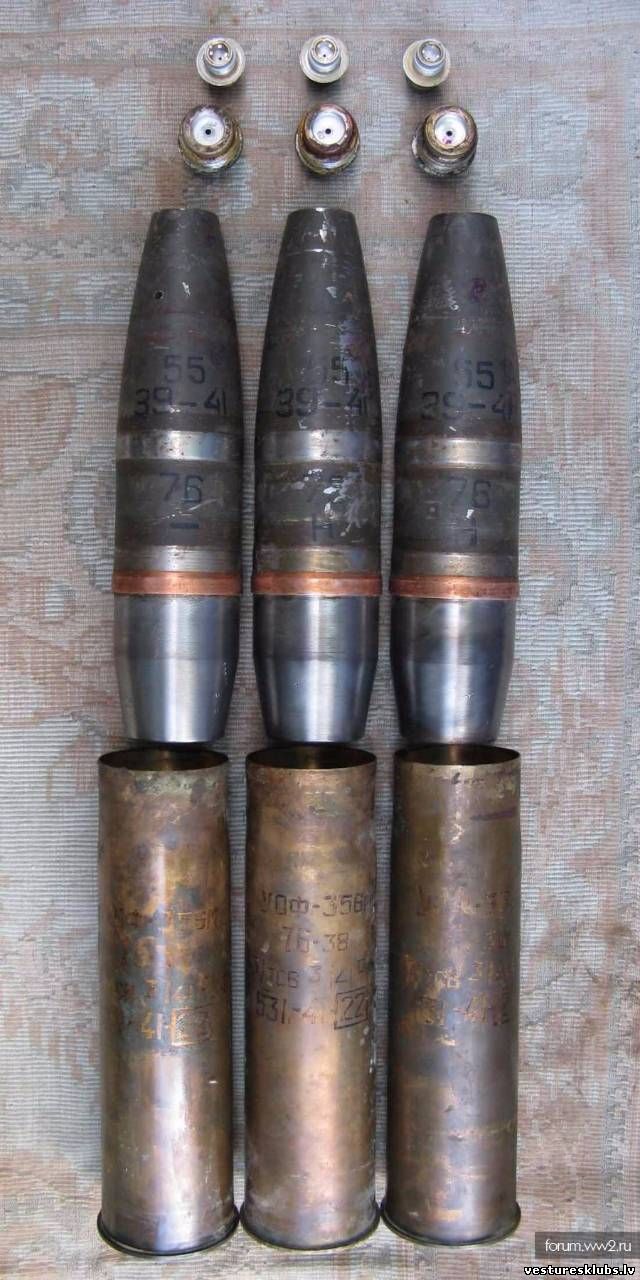

Par cik krieviem 76 mm kalibrs bija ļoti izplatīts, un lādiņi dažādiem lielgabaliem atšķīrās galvenokārt tikai ar čaulas garumu, turpmāk, lai neiebrauktu galīgās auzās, apskatīsim tikai atsevišķus variantus.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 10:42 | Komentāri # 118
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
76x300R



Kopumā vismaz 13 dažādi lādiņu veidi...


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 10:51 | Komentāri # 119
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...


Čaulas garums 300 mm

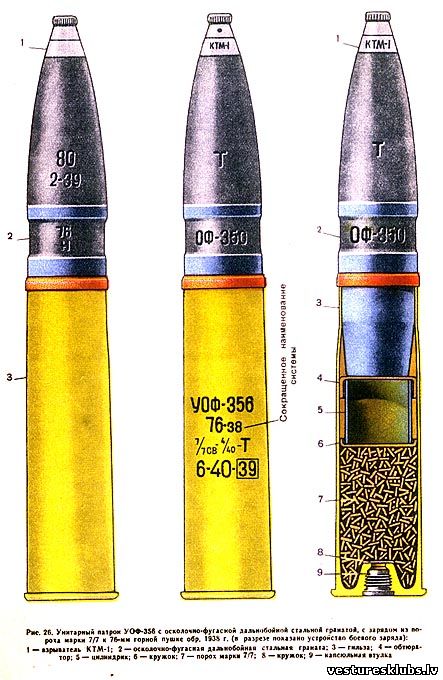

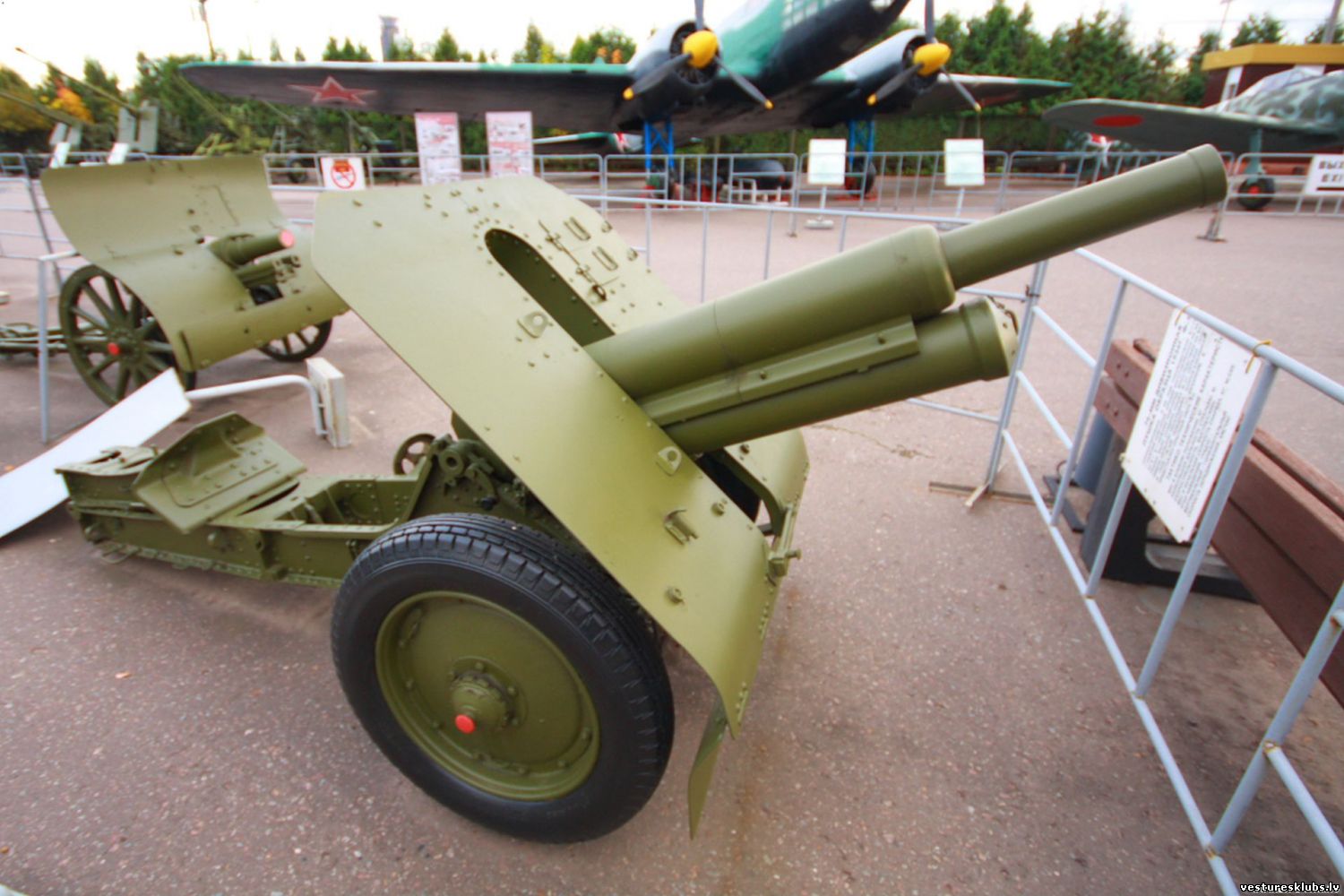

Paredzēti krievu 1938. gada parauga 76 mm kalnu lielgabalam


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 11:42 | Komentāri # 120
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
76x385R (Izdalīju atsevišķi, jo lādiņi paredzēti pilnīgi cita veida lielgabalam)

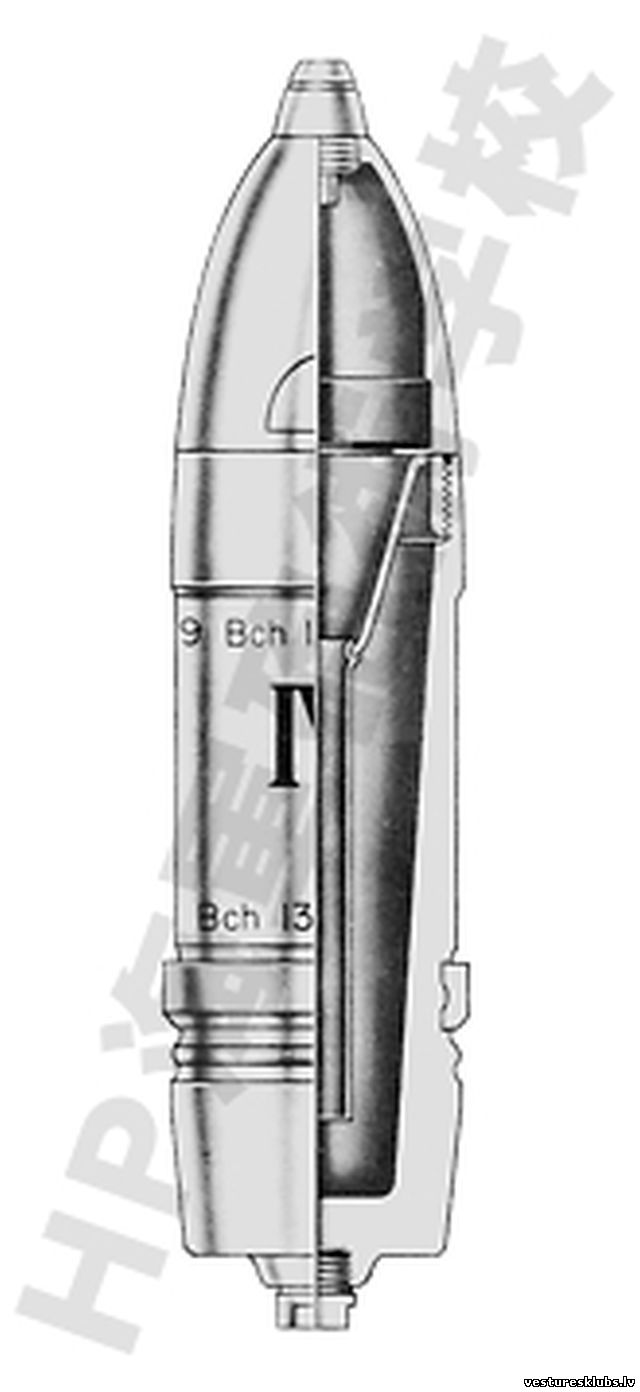

kumulatīvais

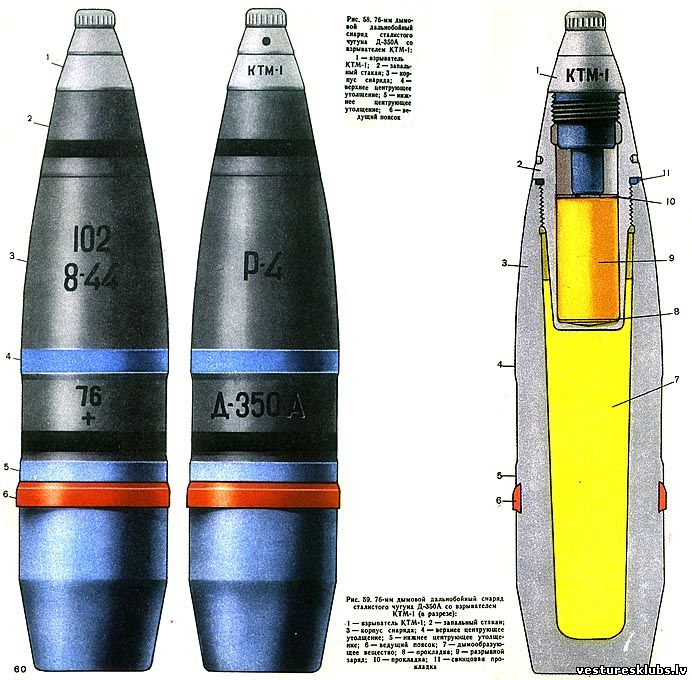

dūmu
šķembu (čuguna)
šķembu-fugasa

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 11:46 | Komentāri # 121
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

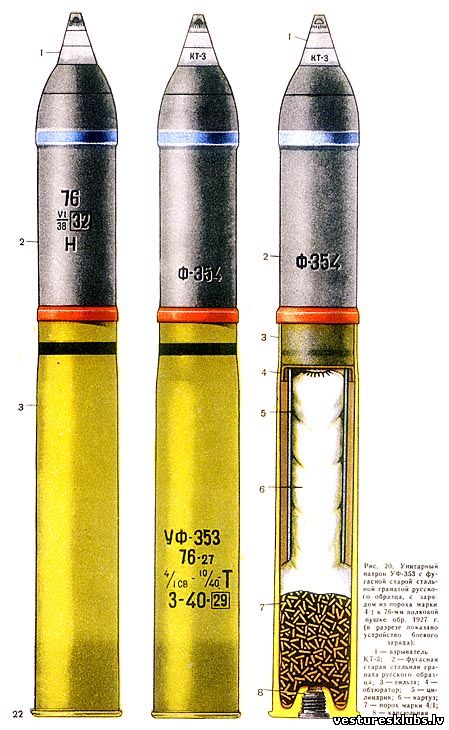

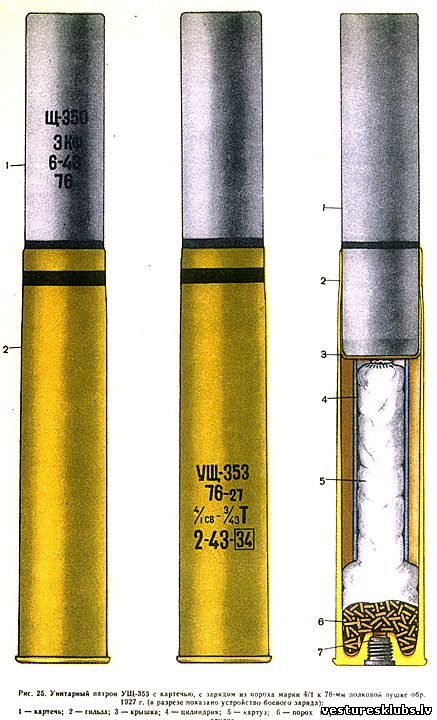

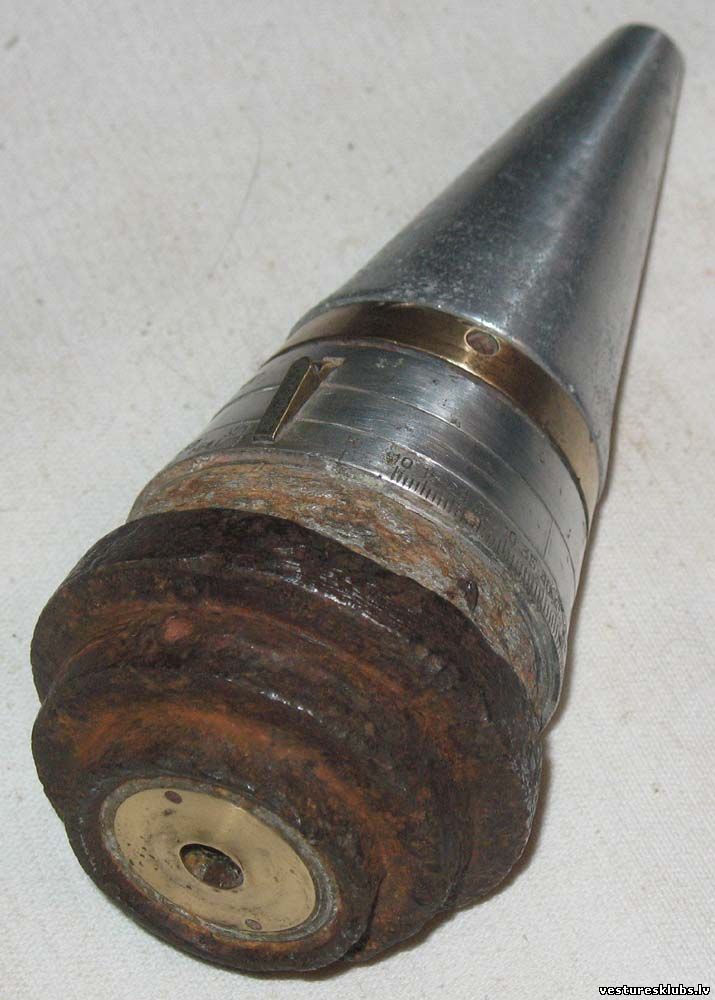

vecā parauga fugasa
šrapnelis
karteču

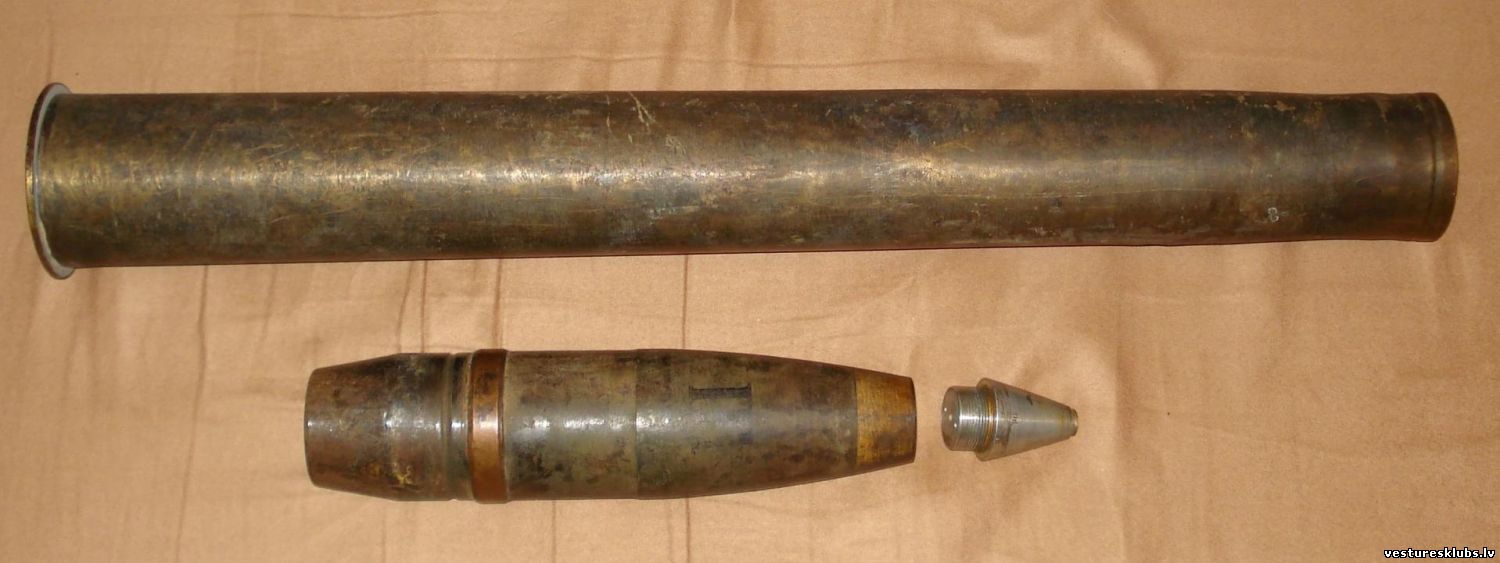

Čaulas garums 385 mm. No lielgabalam Ф-22 paredzētās munīcijas atšķiras ar specifiskiem vecā tipa šāviņiem.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 11:51 | Komentāri # 122
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

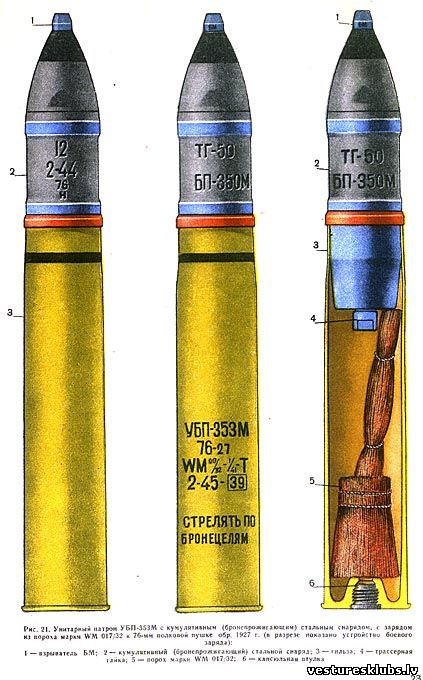

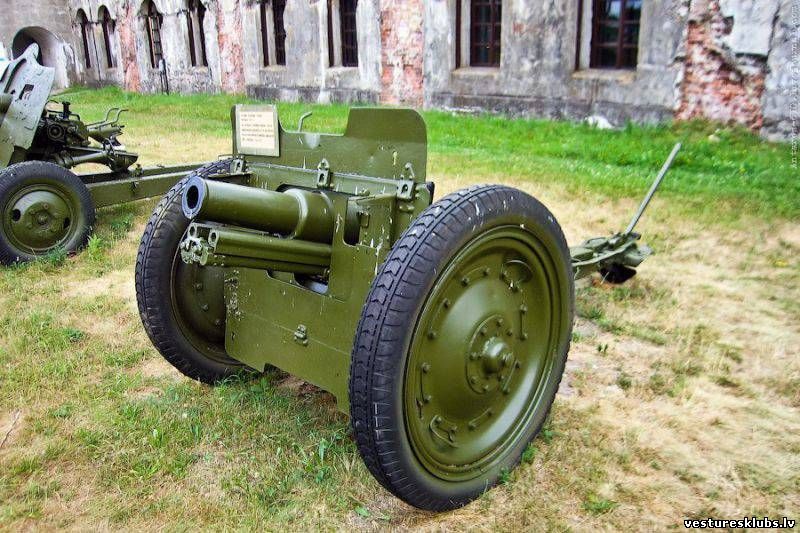

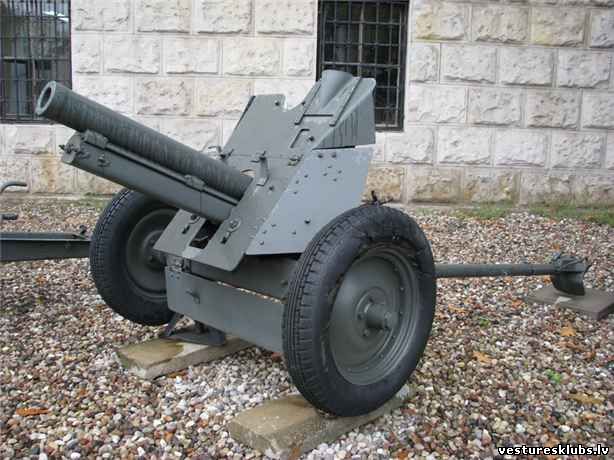

Paredzēti krievu 1927. gada parauga 76 mm pulka lielgabalam, kuru ražoja vēl 1943. gadā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 12:08 | Komentāri # 123
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

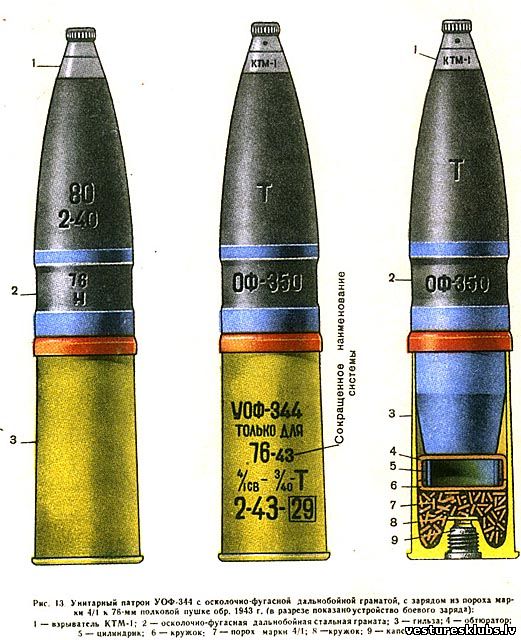

76x167R (ОБ-25)

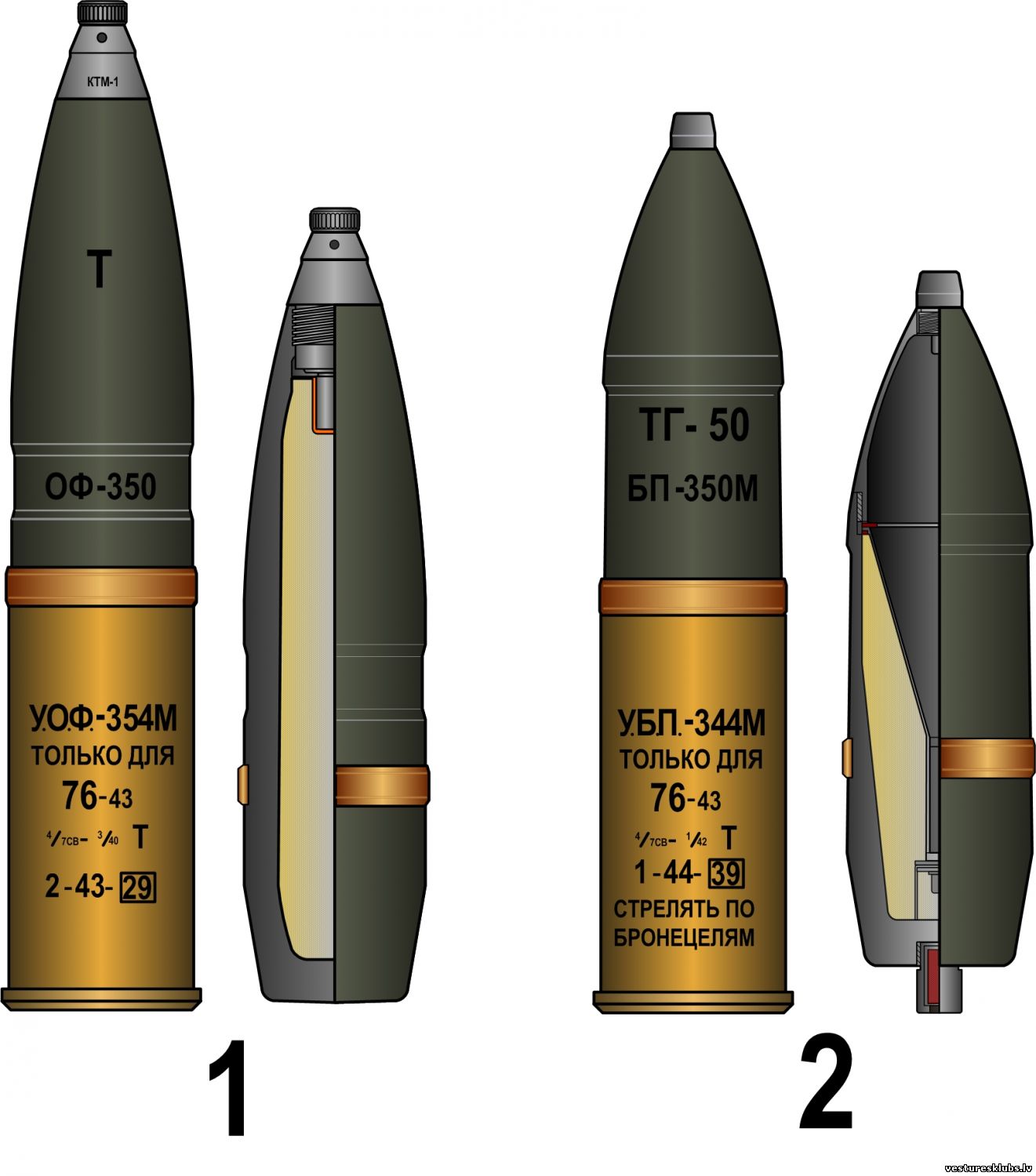

Bija divu veidu šķembu-fugasa un divu veidu kumulatīvie lādiņi

šķembu-fugasa un kumulatīvais
šķembu-fugasa
Čaulas garums 167 mm.

Paredzēti krievu 1943. gada parauga 76 mm pulka lielgabalam ОБ-25.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 13:04 | Komentāri # 124
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
76x560R (3K)


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 10.Jūlijā.2016, 13:06 | Komentāri # 125
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
