Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijā.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa
Termiskā granāta Термитный шар ТШ-300 27. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 14.Jūnijā.2016, 05:00 | Komentāri # 76
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Fugasa-šķembu parastais un ar trasieri (nebija attēla ar neizskrūvētu trasieri, vizuāli abi ir stipri līdzīgi)

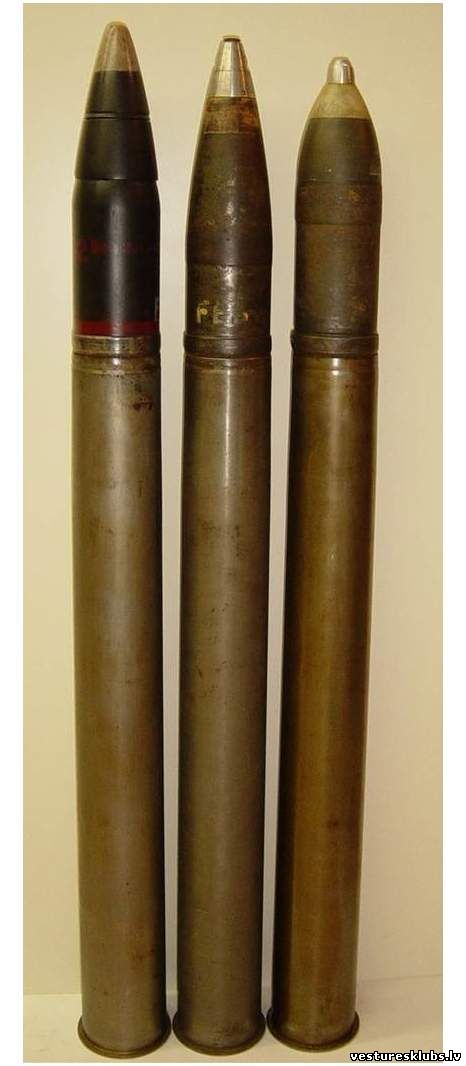

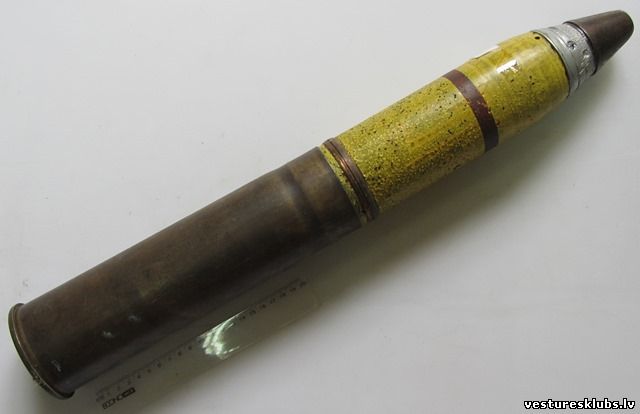

Bruņusitējs ar trasieri un zemkalibra.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 14.Jūnijā.2016, 05:08 | Komentāri # 77
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

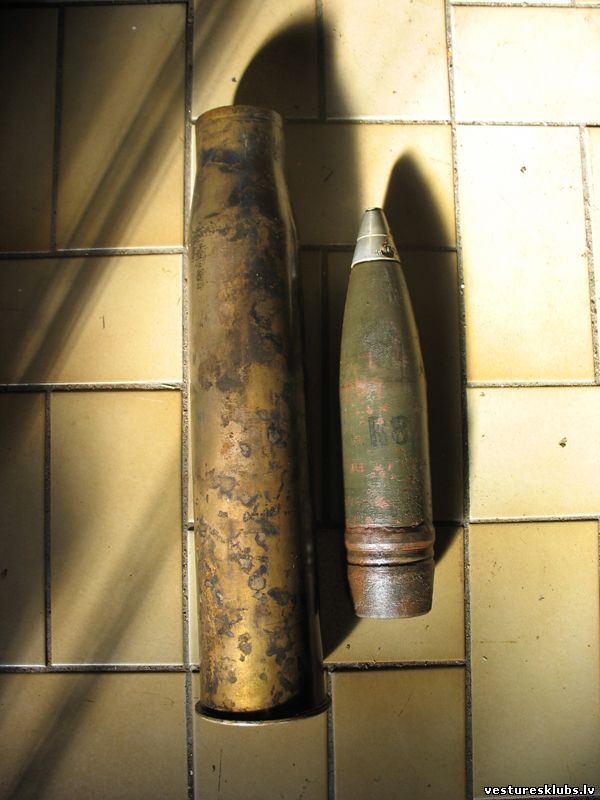

Čaulas gan misiņa gan melnā metāla, garums 420 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 14.Jūnijā.2016, 05:15 | Komentāri # 78
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Paredzēti vācu 5cm prettanku lielgabalam Pak 38 ( Panzerjägerkanone 38),



un tanku lielgabalam KwK 39 L/60 (Kampfwagenkanone 39 L/60) un KwK 38 L/42, ar kuriem bija bruņoti tankin Pz.III F., G, H.,J., L., M.



Munīcijas kaste
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 05:24 | Komentāri # 79
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Patrāpījās vēl labi attēli: šķembu-fugasa, zemkalibra ar trasieri un bruņusitējs.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 05:33 | Komentāri # 80
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		57 mm

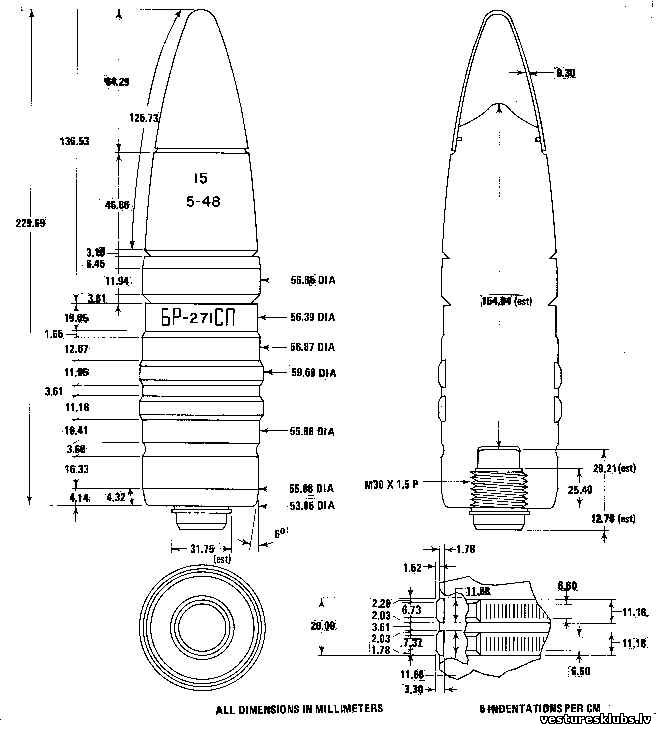

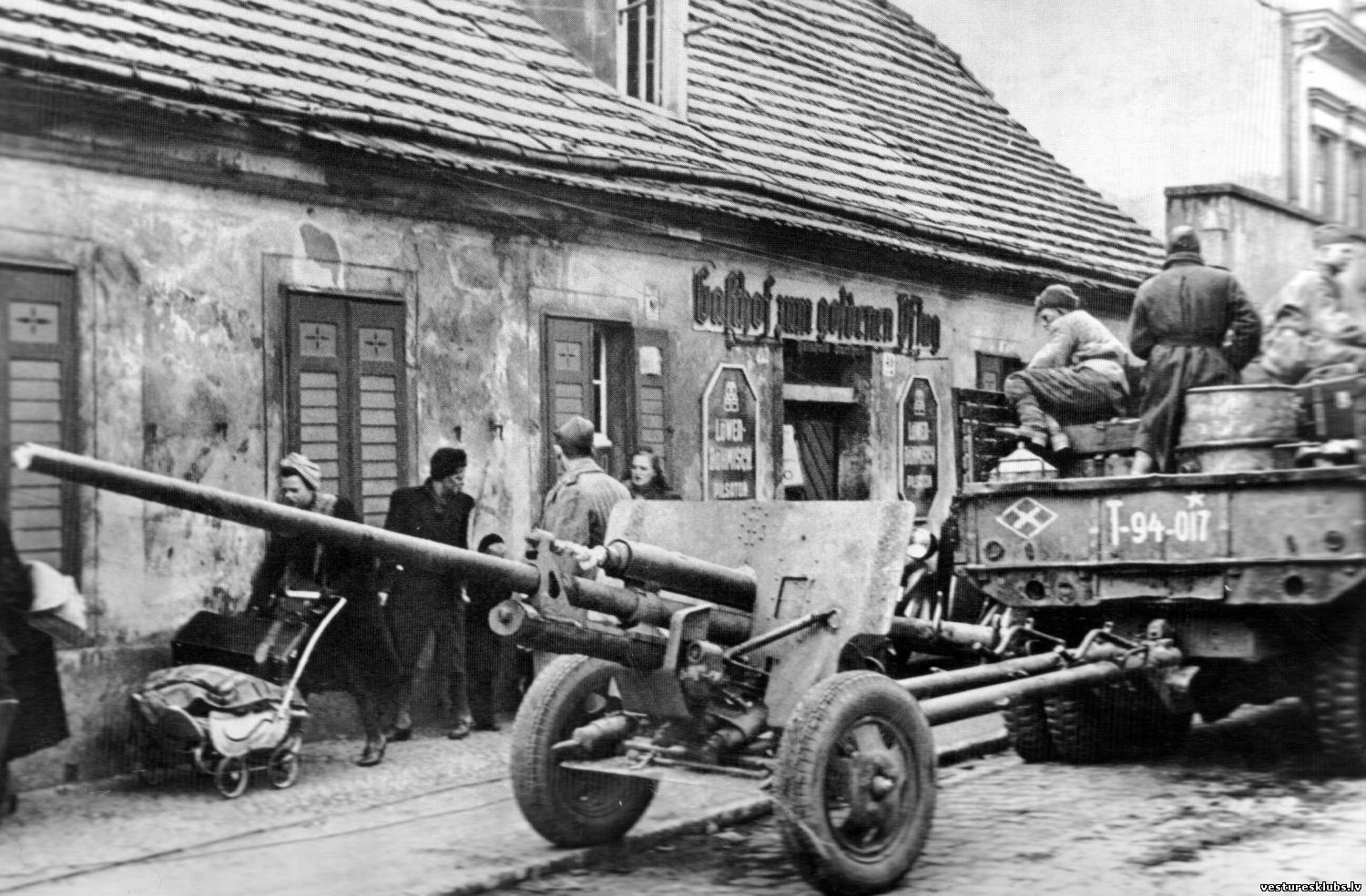

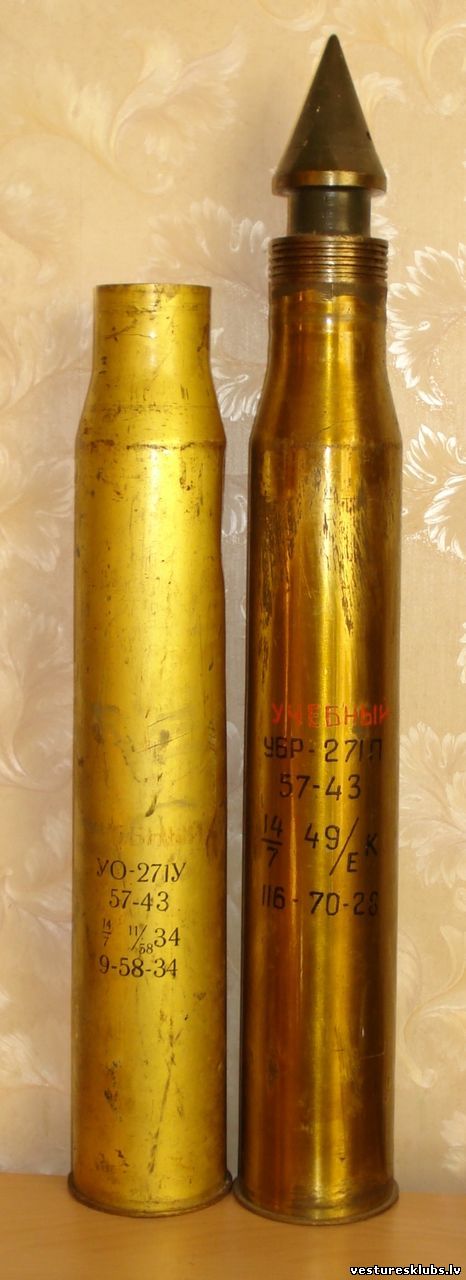

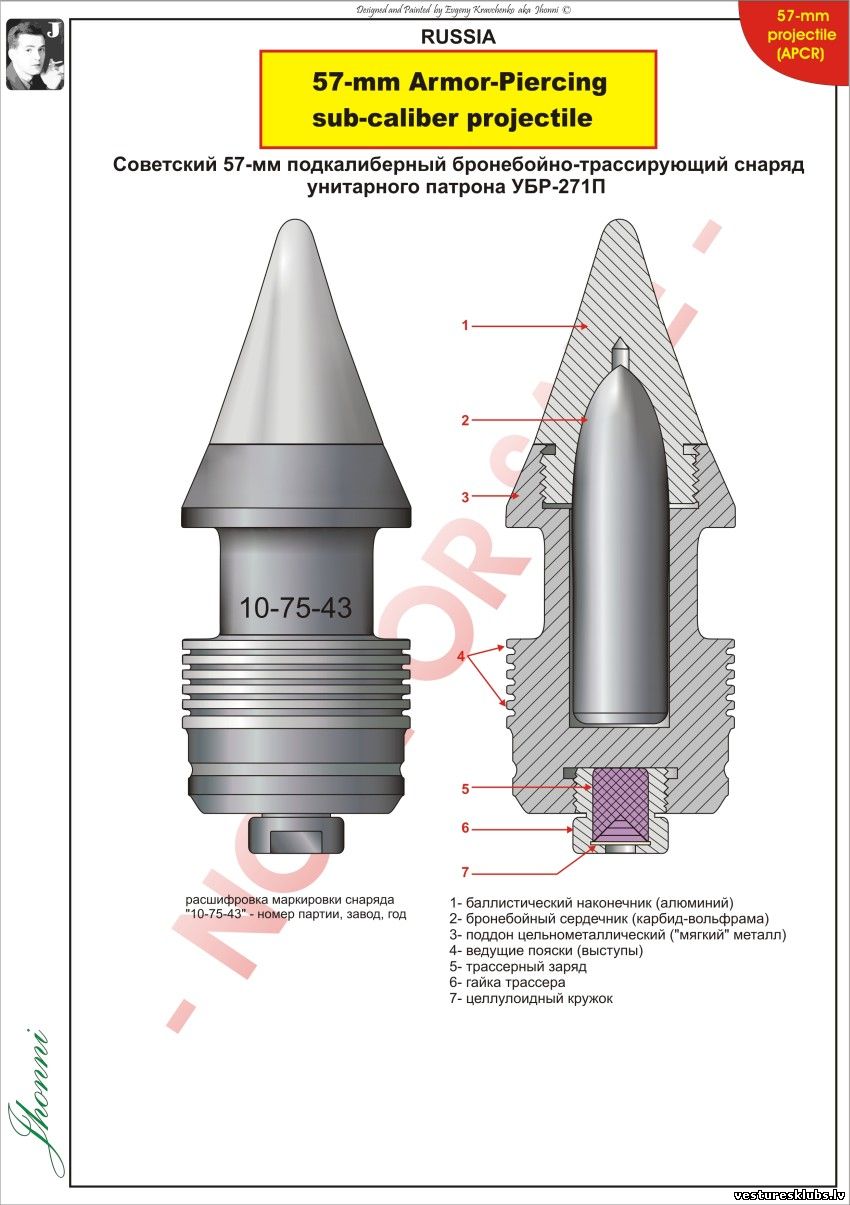

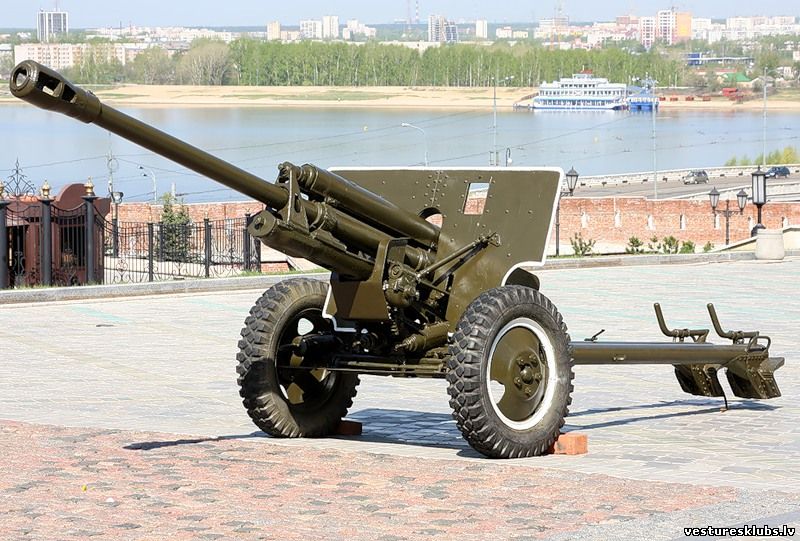

57х480R (ЗиС-2, ЗиС-4)

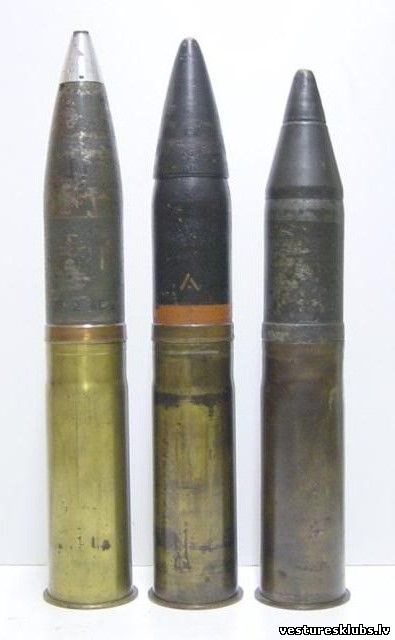

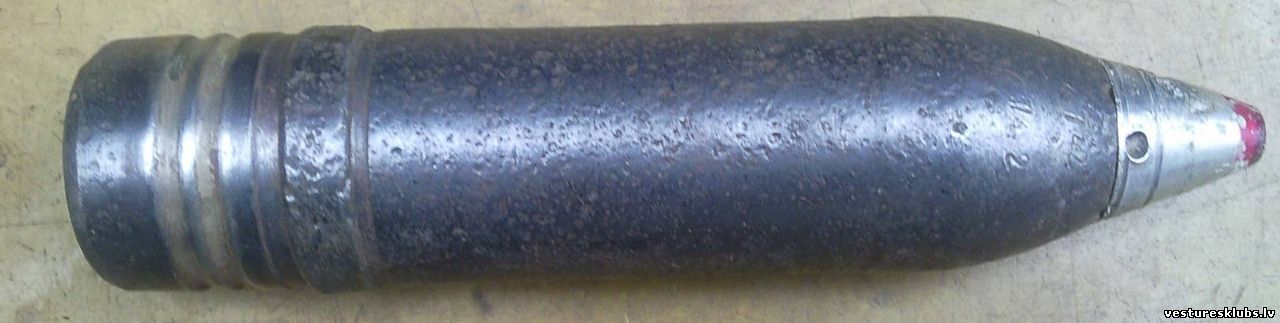

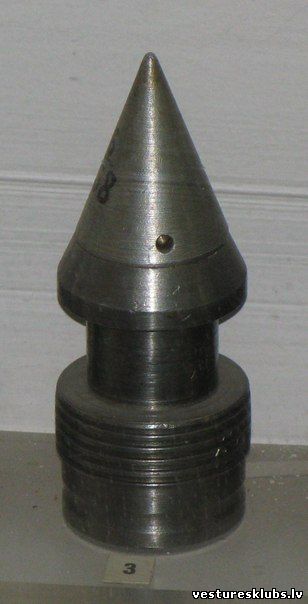

Bruņusitējs, šķembu-fugasa un zemkalibra.

šķembu-fugasa
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 05:35 | Komentāri # 81
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Zemkalibra
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 05:39 | Komentāri # 82
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bruņusitējs

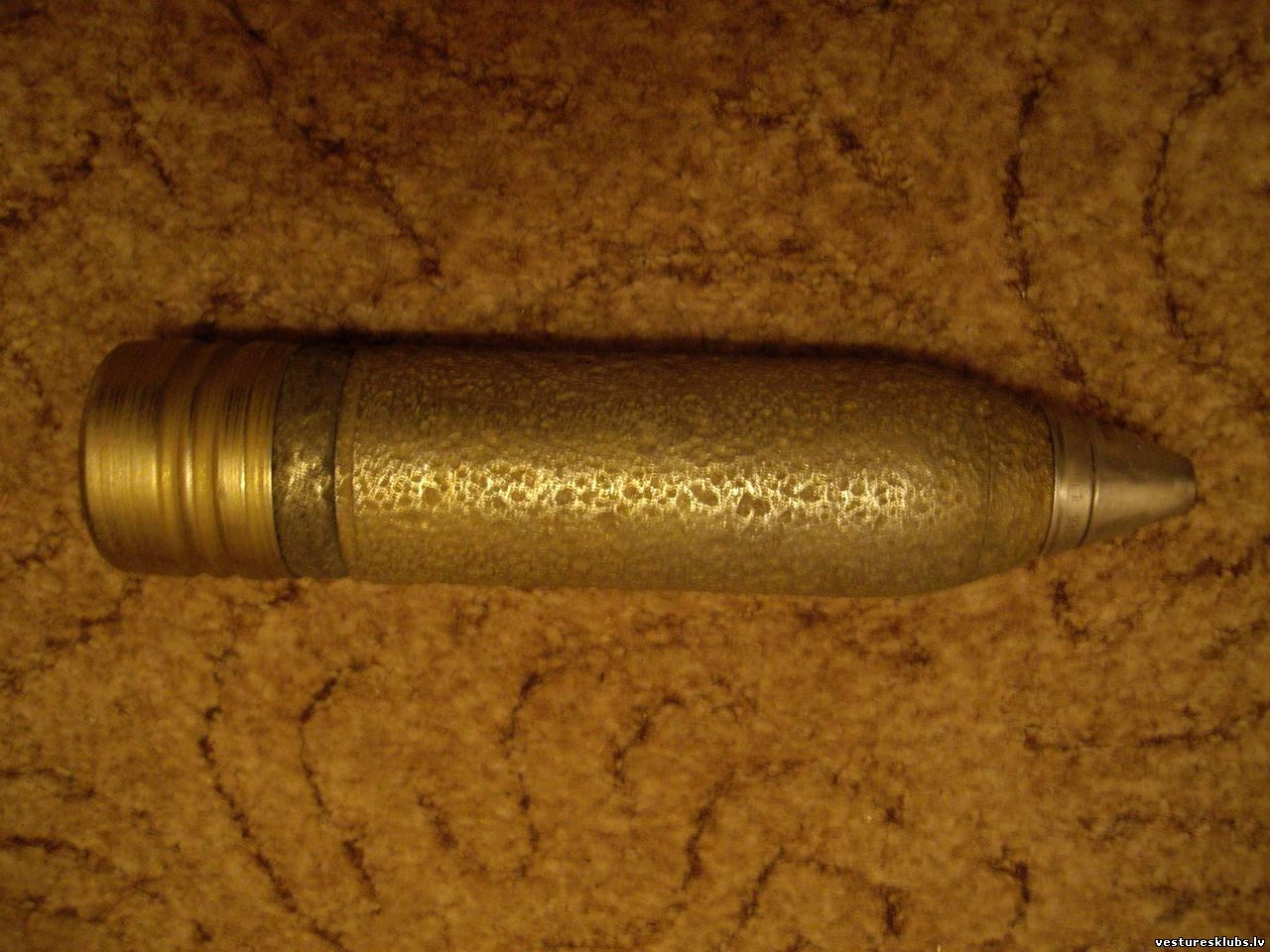

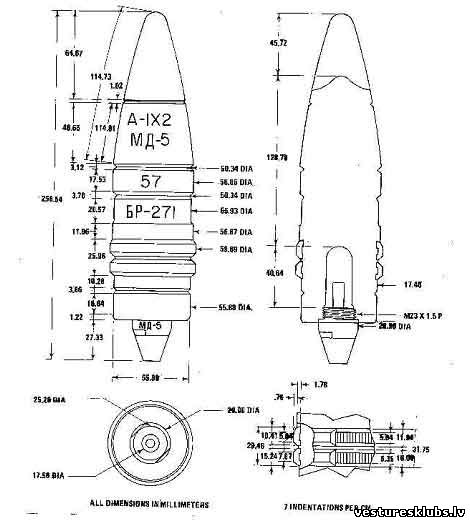

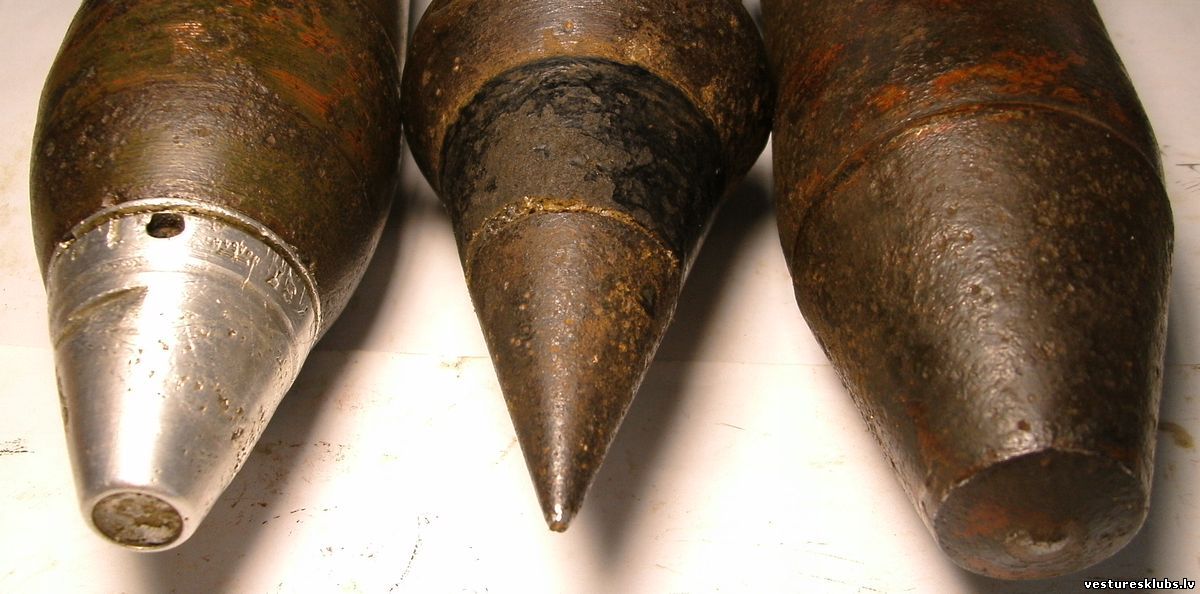

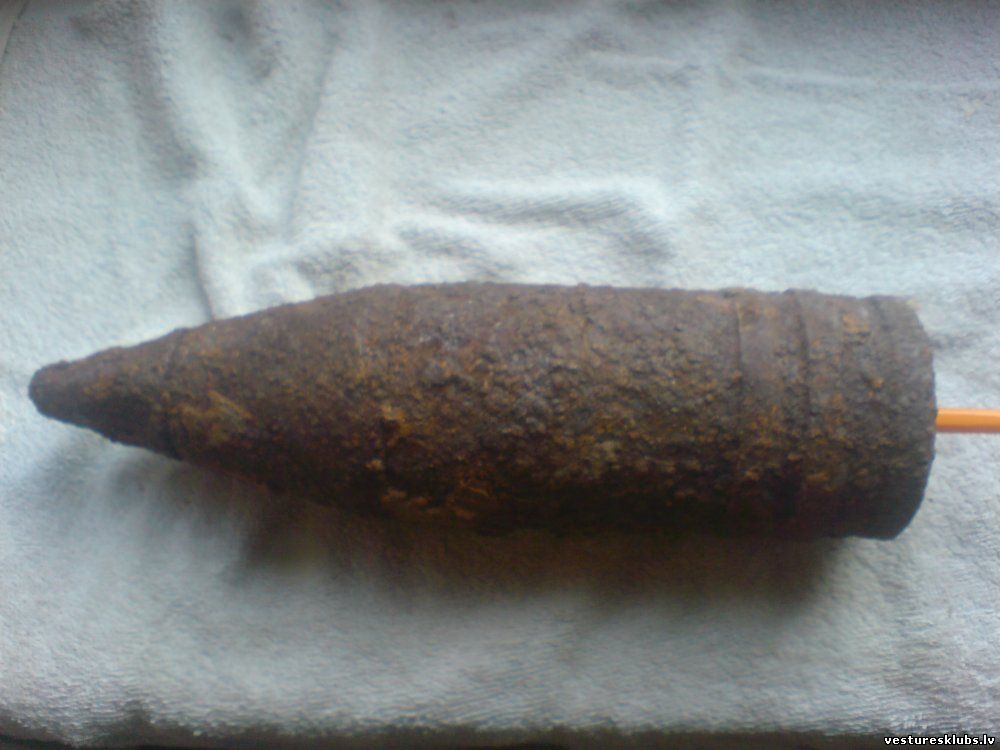

ar ballistisko uzgali

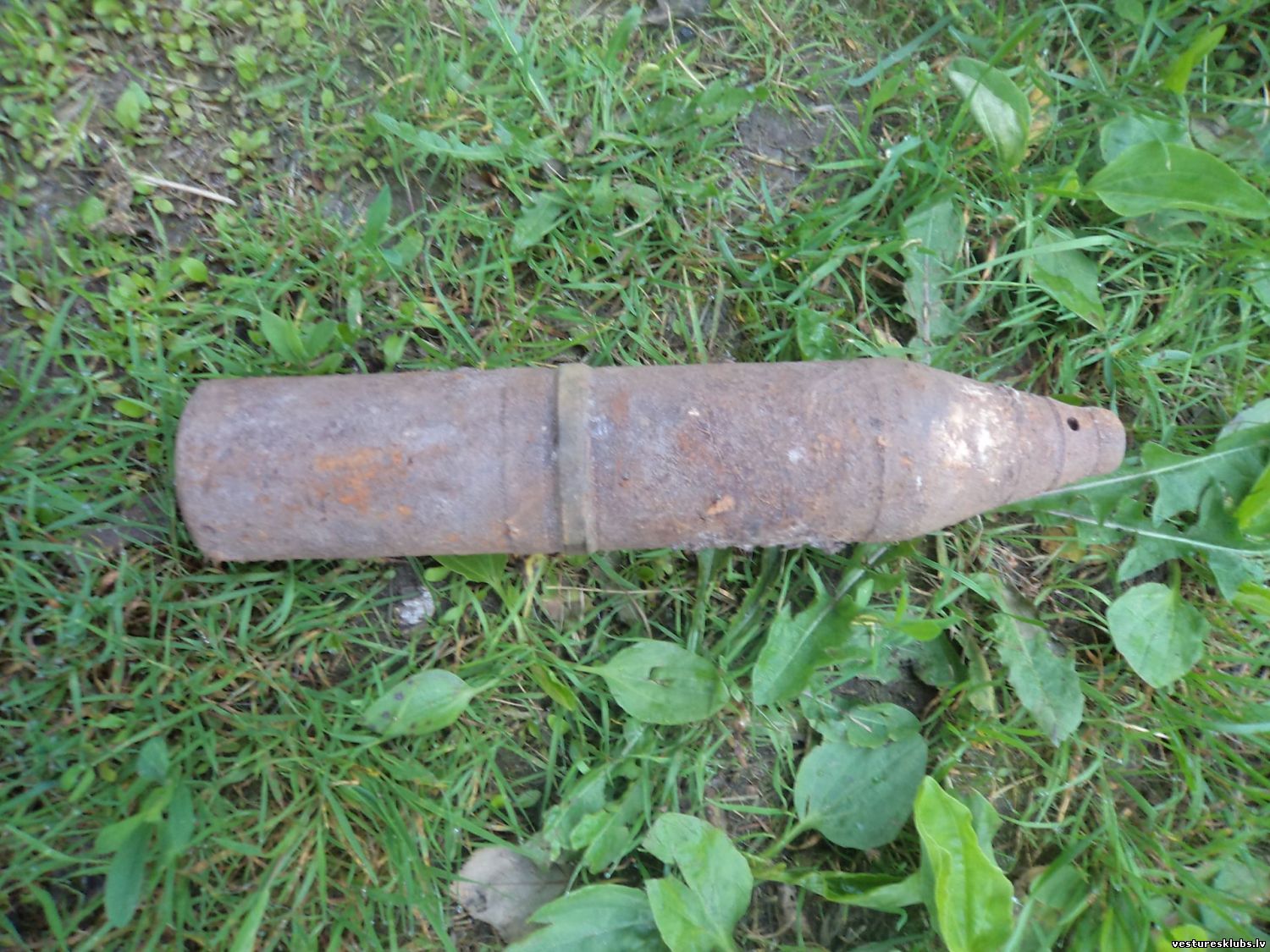

bez ballistiskā uzgaļa
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 05:46 | Komentāri # 83
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Interesanti, ka bruņusitēji bija divu veidu: ar aizmugures detonatoru МД-5 - Ļoti bīstams!

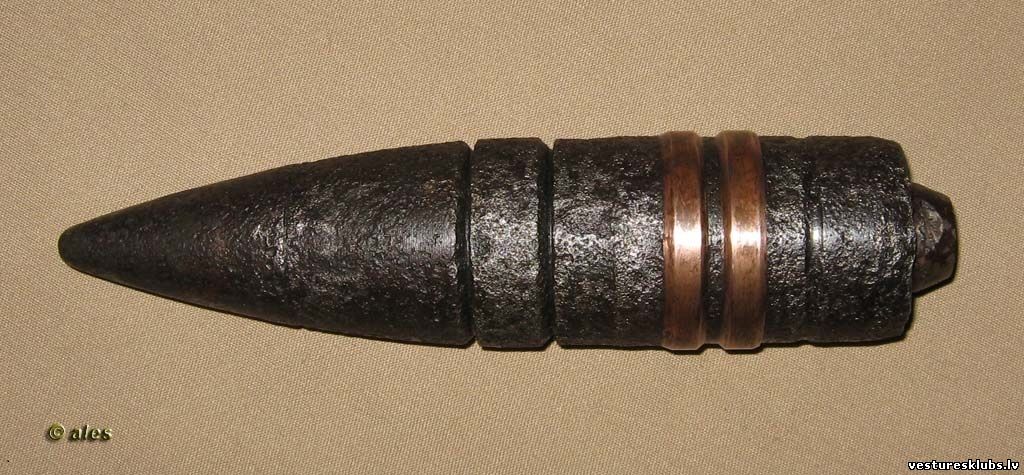

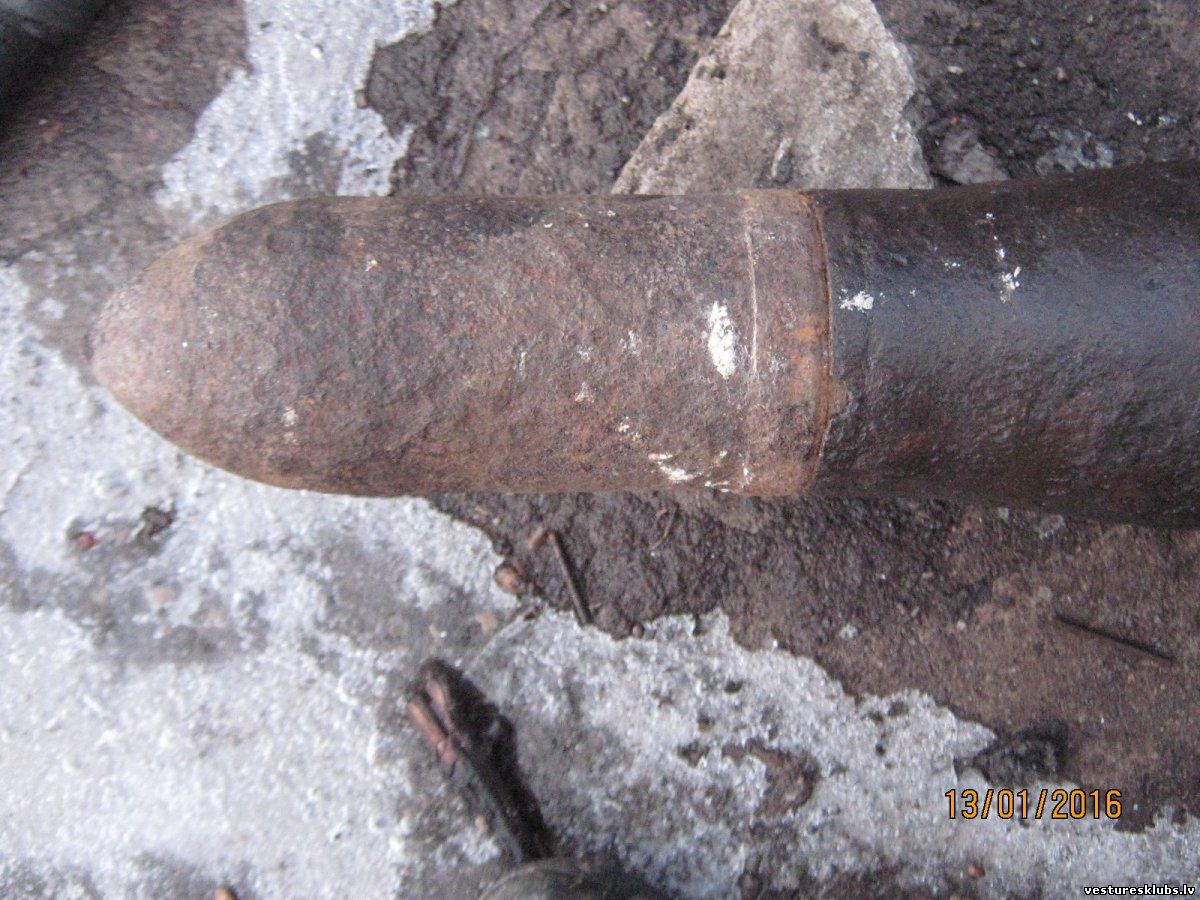

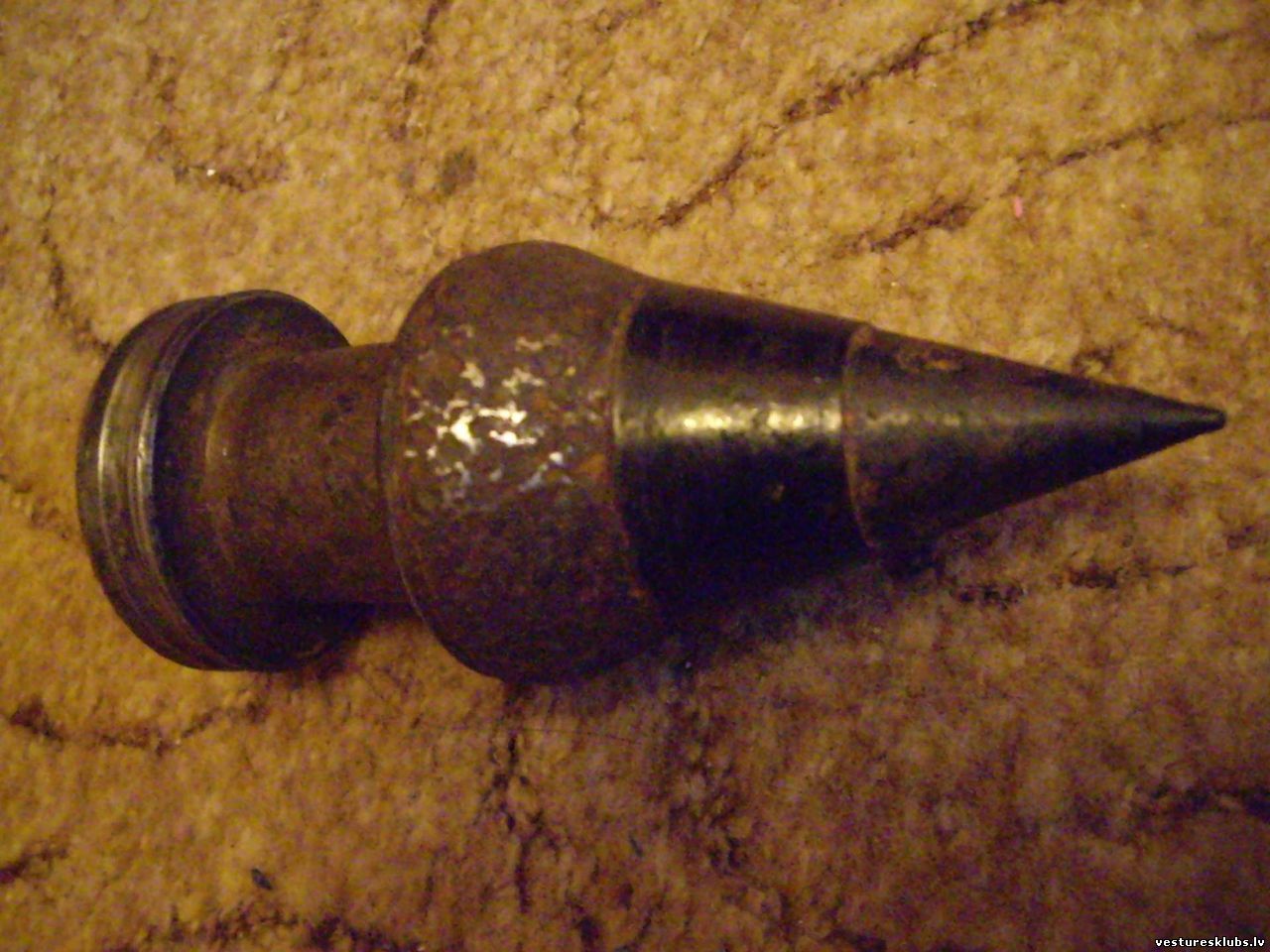

un ar trasieri - pilnīgi nekaitīgs.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 05:59 | Komentāri # 84
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Te gan jāmāk atšķirt trasieris no detonatora,

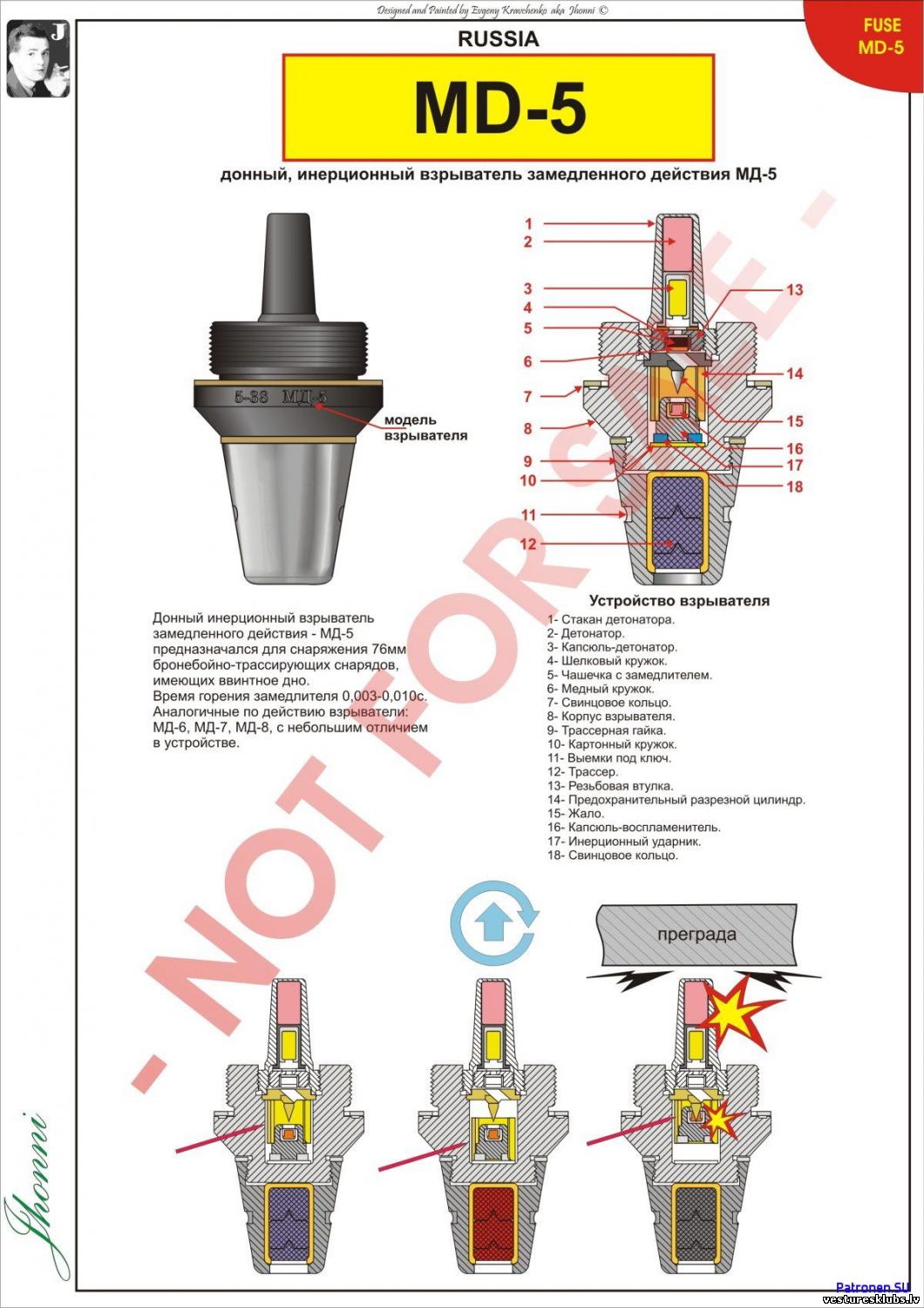

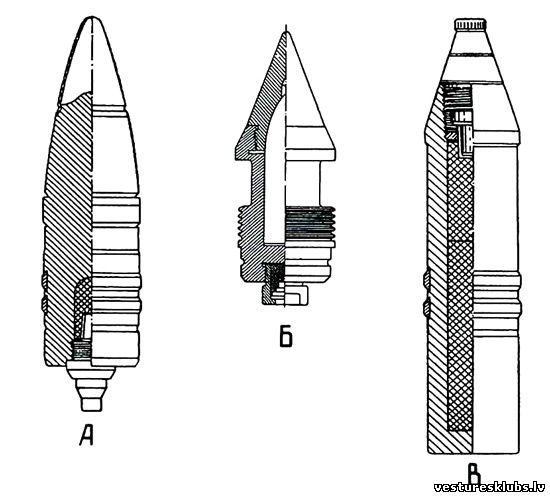

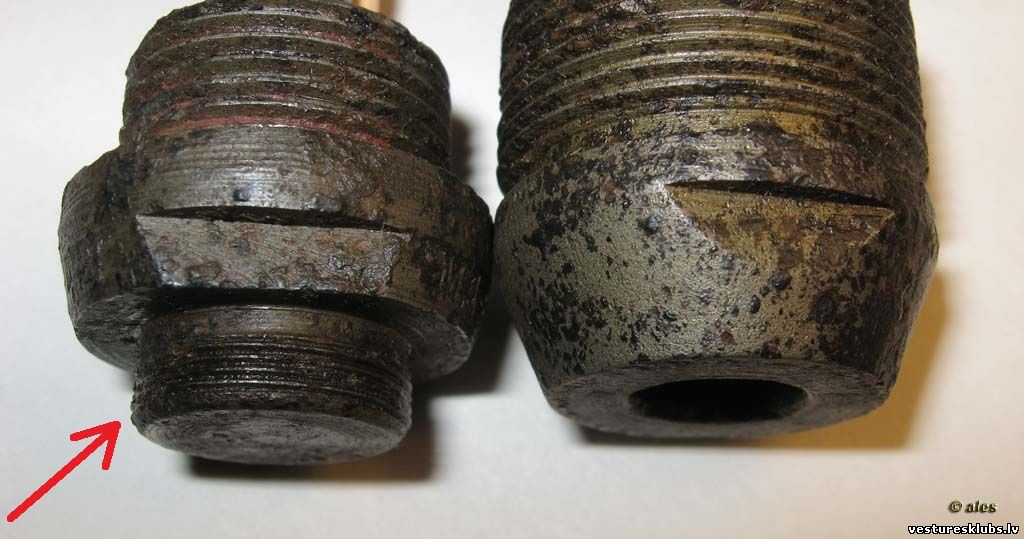

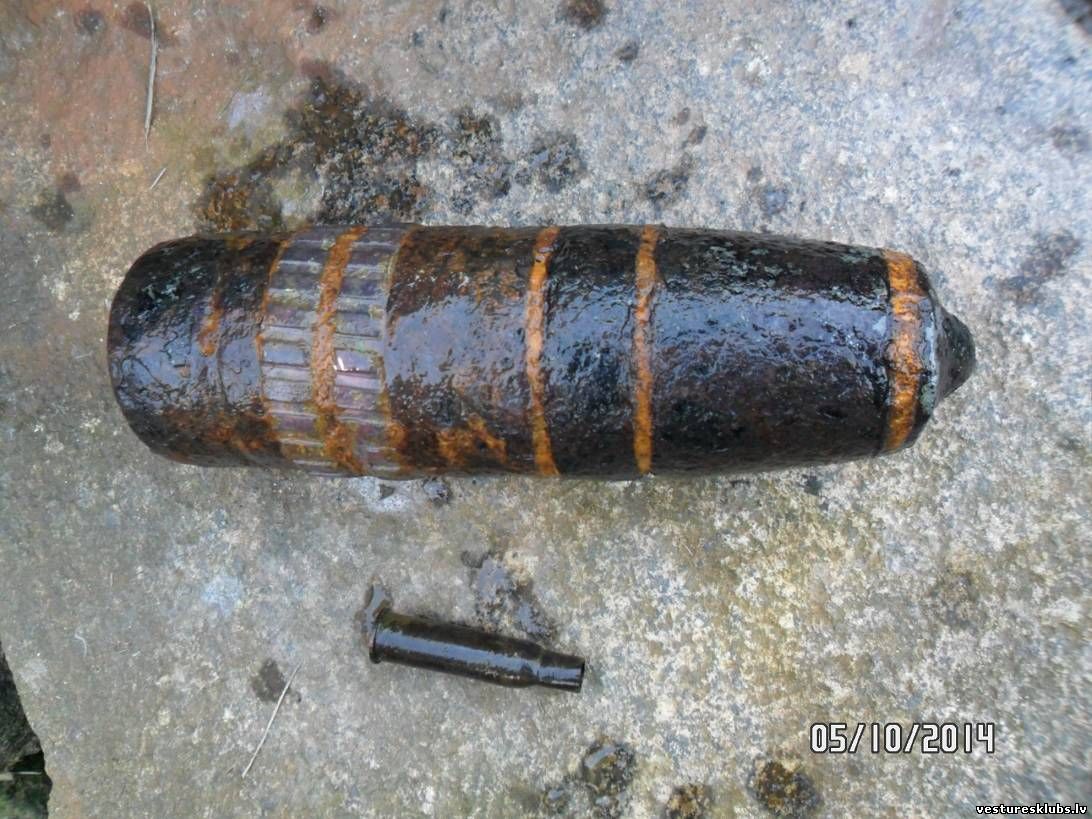

pa kreisi detonators, pa labi trasieris. Detonatoru МД-5 var atpazīt tad, ja esam droši, ka tas ir krievu lādiņš. Tam ir ārējā vītne, uz kuras, savukārt, uzskrūvējas trasieris.



Ja neesam droši - neaiztiekam!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 06:02 | Komentāri # 85
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

Čaulas garums 480 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 15.Jūnijā.2016, 06:10 | Komentāri # 86
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Paredzēti krievu 57 mm prettanku lielgabalam ЗиС-2



kā arī uz artilērijas vilcēja Т-20 «Комсомолец» bāzes radītā pašgājēja lielgabalam ЗИС-30

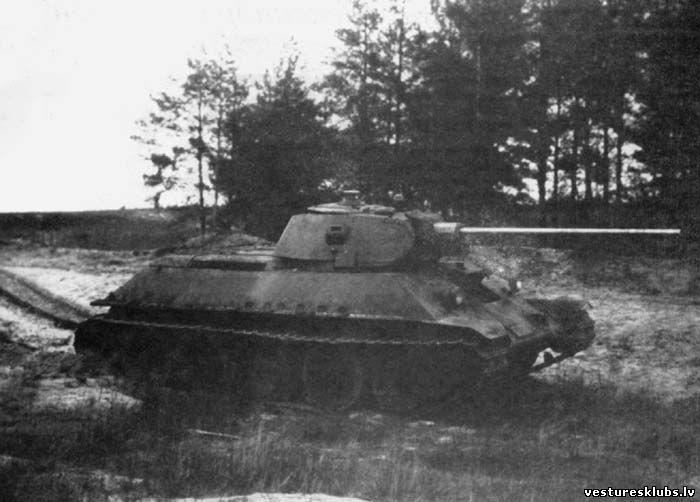

un lielgabalam ЗиС-4 uz tanka T 34-57
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Jūlijā.2016, 05:59 | Komentāri # 87
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		75 mm

75x710R (Pak40)

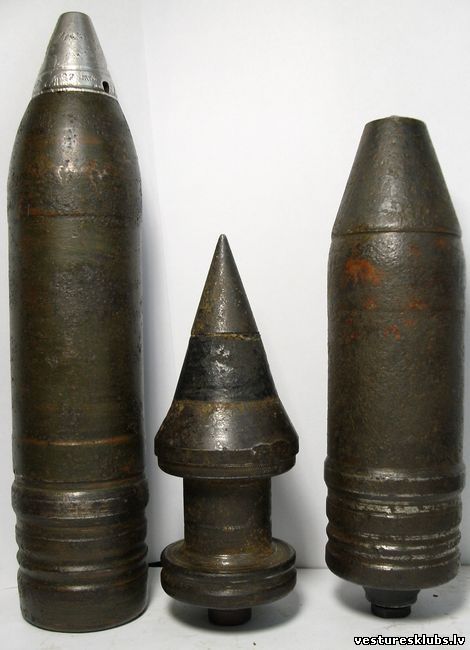

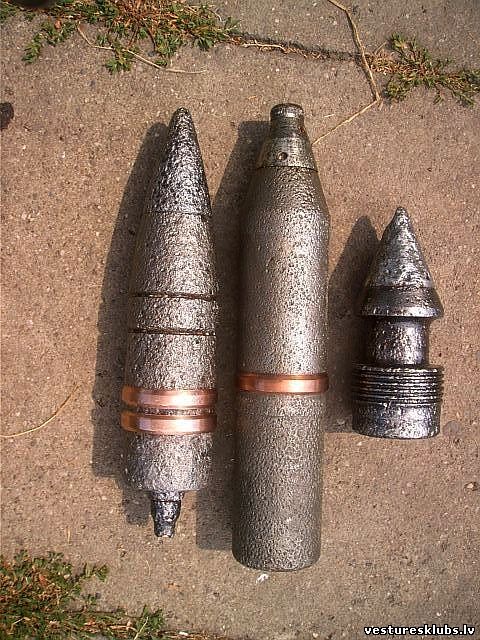

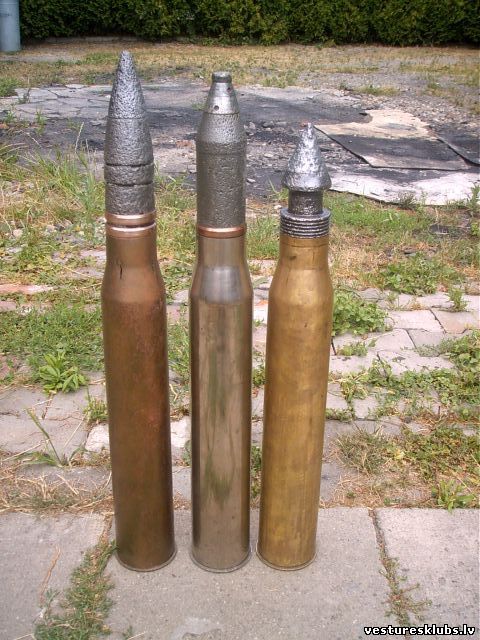

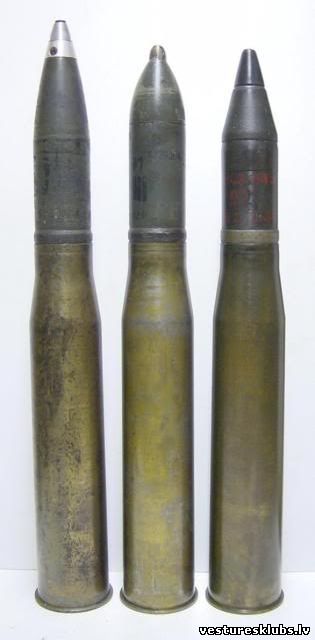

Pēdējā attēlā bruņusitējs, šķembu-fugasa un kumultīvais.

Šāviņi bija:
šķembu-fugasa,
bruņusitēji (ar ballistisko uzgali),
zemkalibra bruņusitēji (ar volframa serdeni, bet ārēji līdzinājās parastajiem bruņusitējiem),
kumulatīvie,
dūmu.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Jūlijā.2016, 06:12 | Komentāri # 88
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šķembu-fugasa

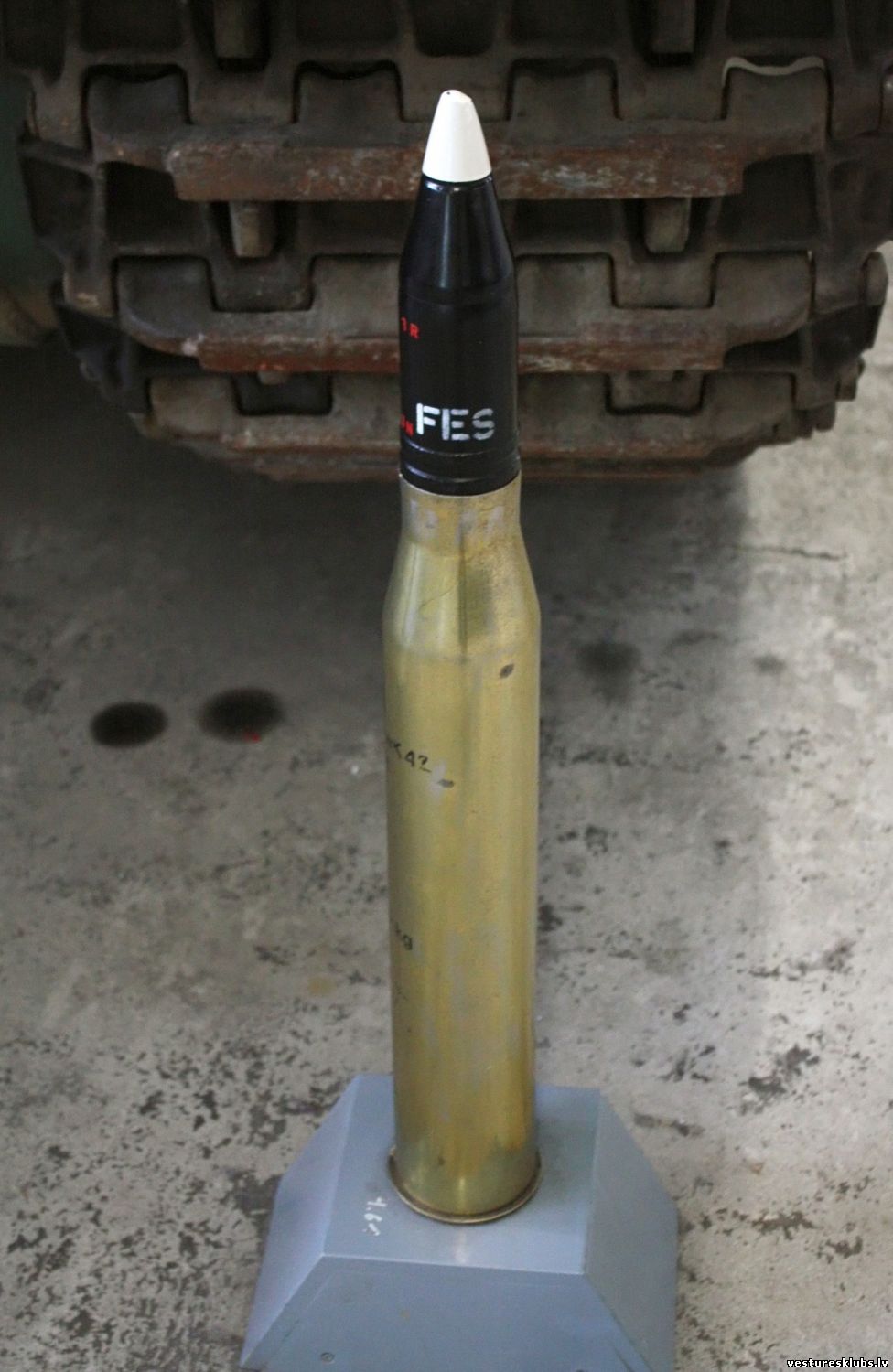

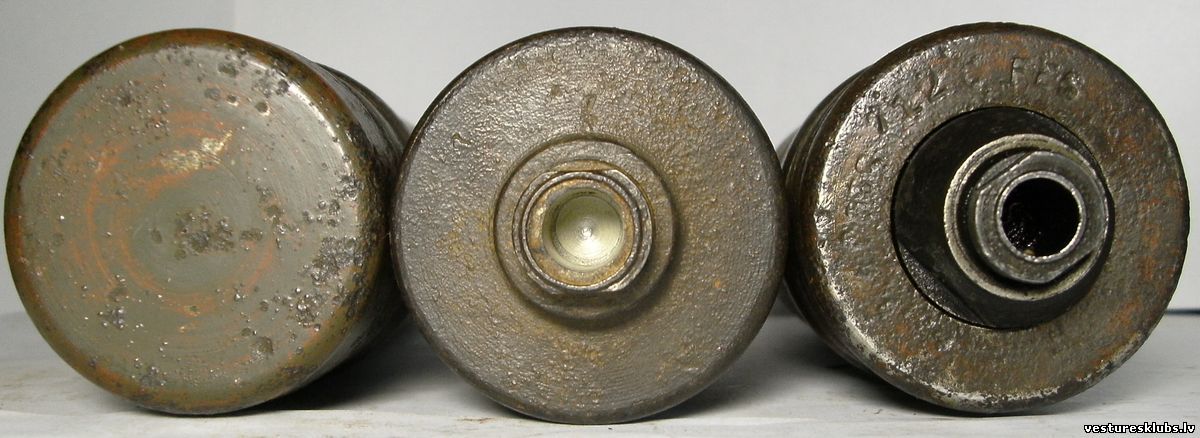

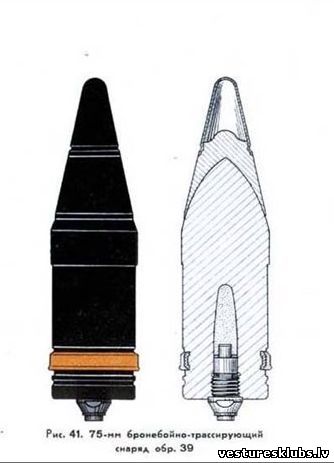

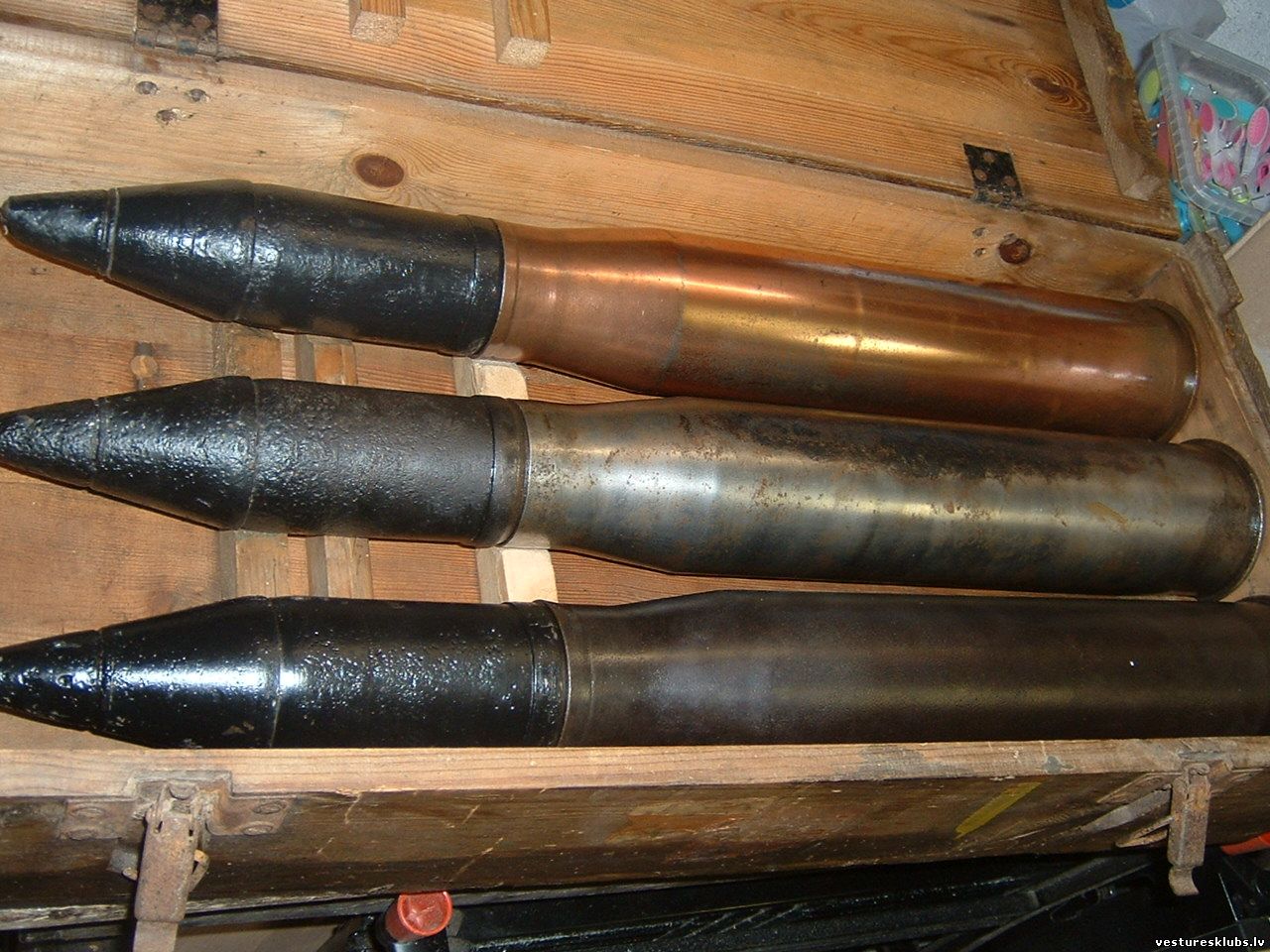

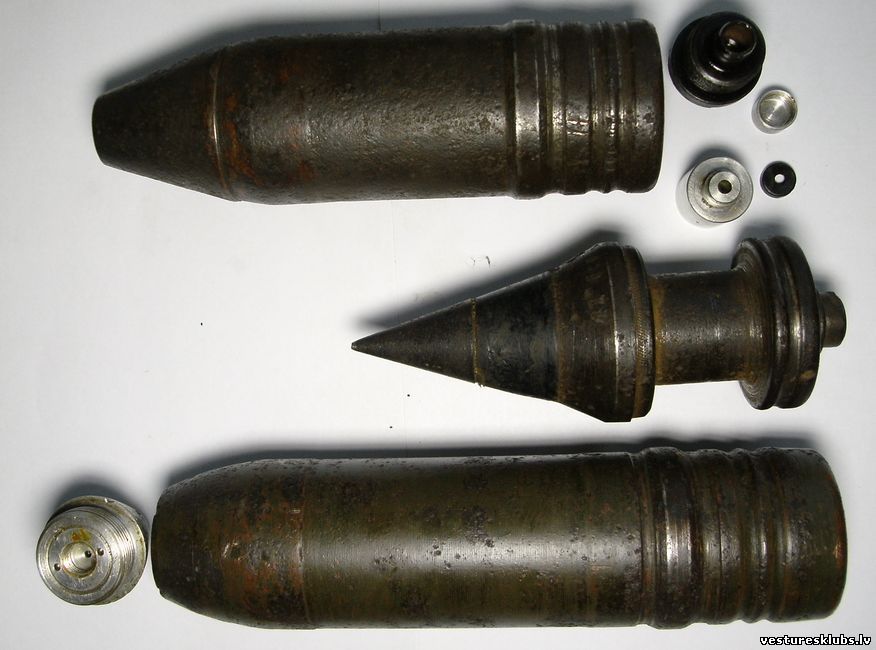

Bruņusitējs ar traseri

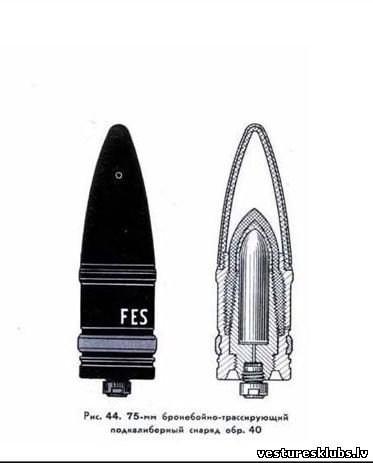

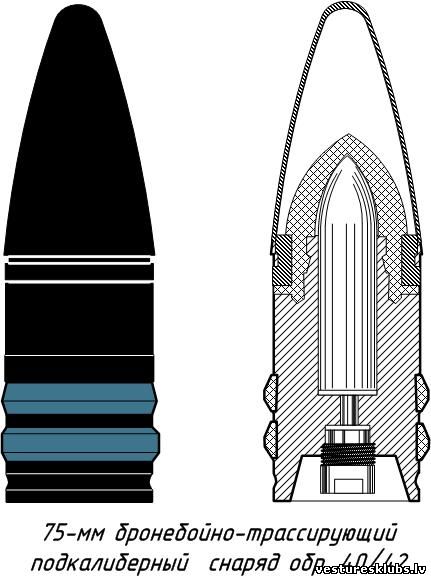

Zemkalibra bruņusitējs ar traseri

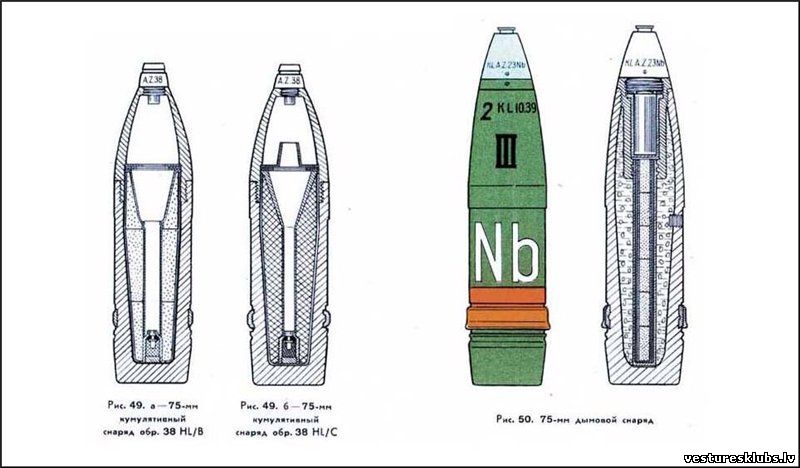

Kumulatīvais un dūmu
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Jūlijā.2016, 06:23 | Komentāri # 89
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Čaula misiņa vai melnā metāla, garums 710 mm

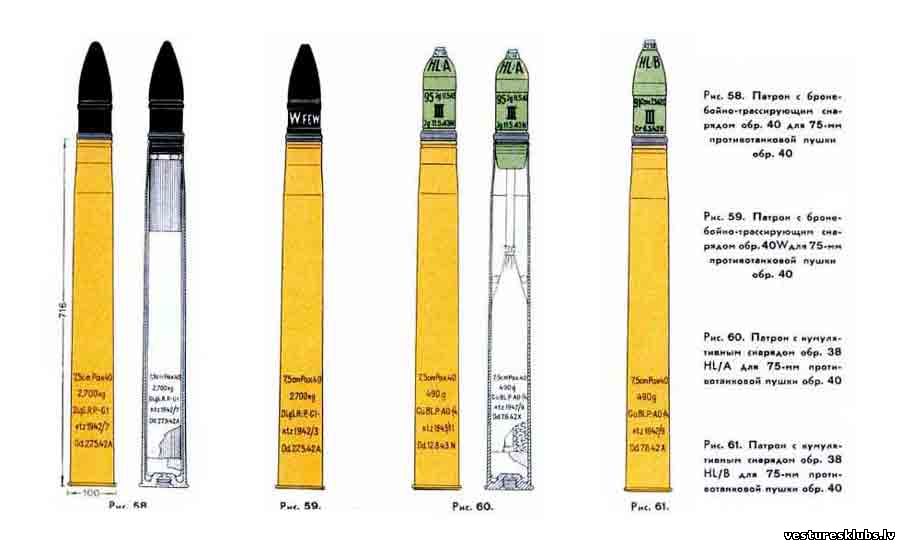

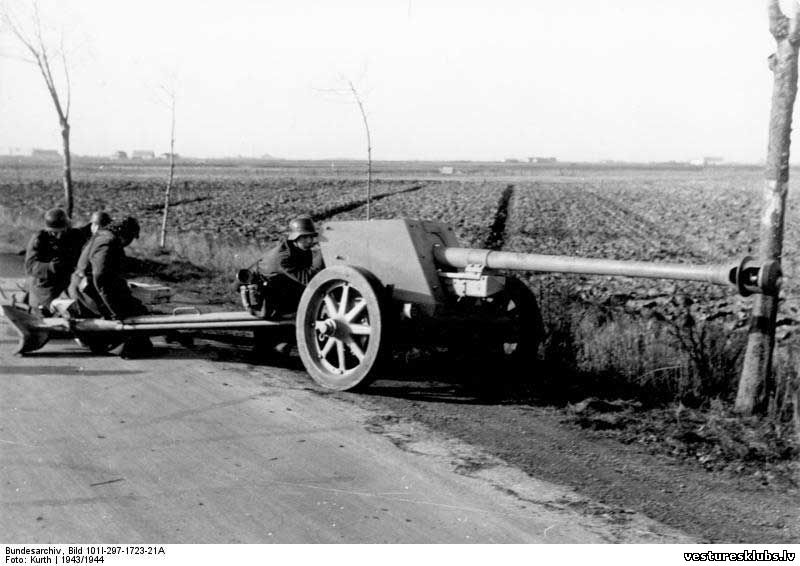

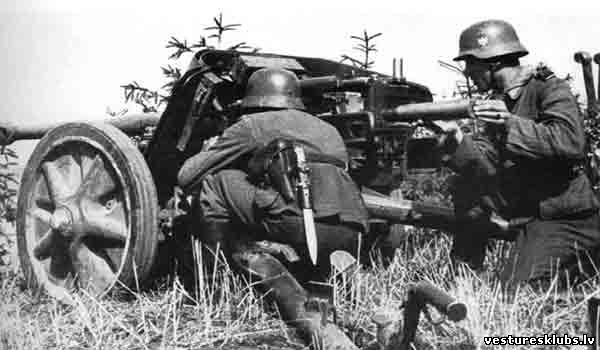

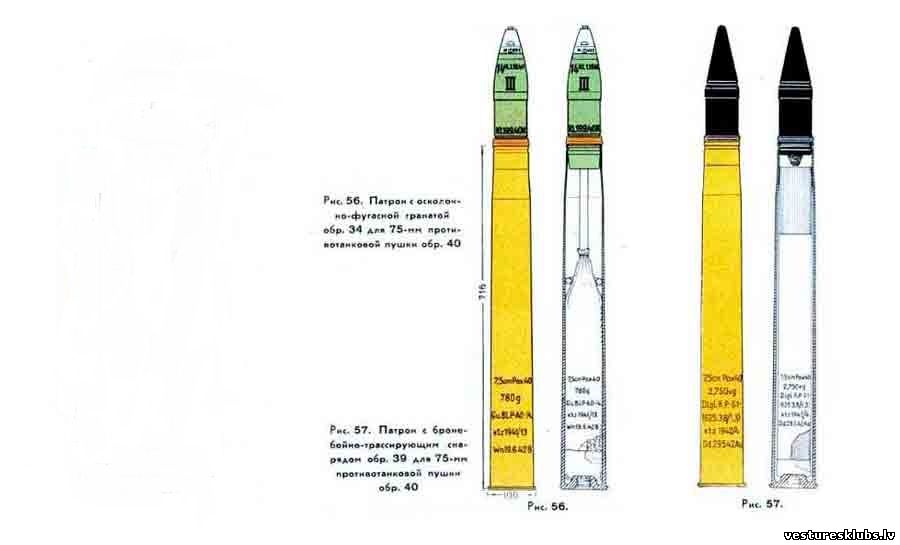

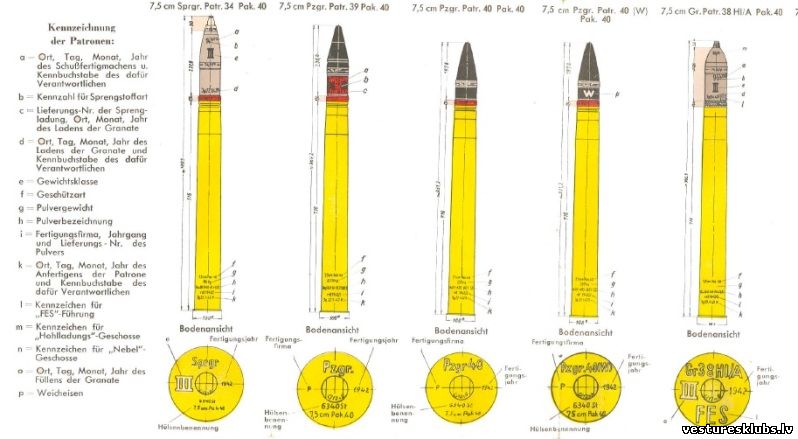

Paredzēti 7,5cm prettanku lielgabalam Pak40 (7,5 cm Panzerabwehrkanone 40)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Jūlijā.2016, 06:25 | Komentāri # 90
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Te jāpiezīmē, ka pašus šāviņus grūti atšķirt no tāda paša kalibra tanku lielgabalu šāviņiem, kuriem atšķirībā no prettanku lielgabala, bija īsāka čaula.

bruņusitējs abiem tanku lielgabaliem un prettanku lielgabalam.

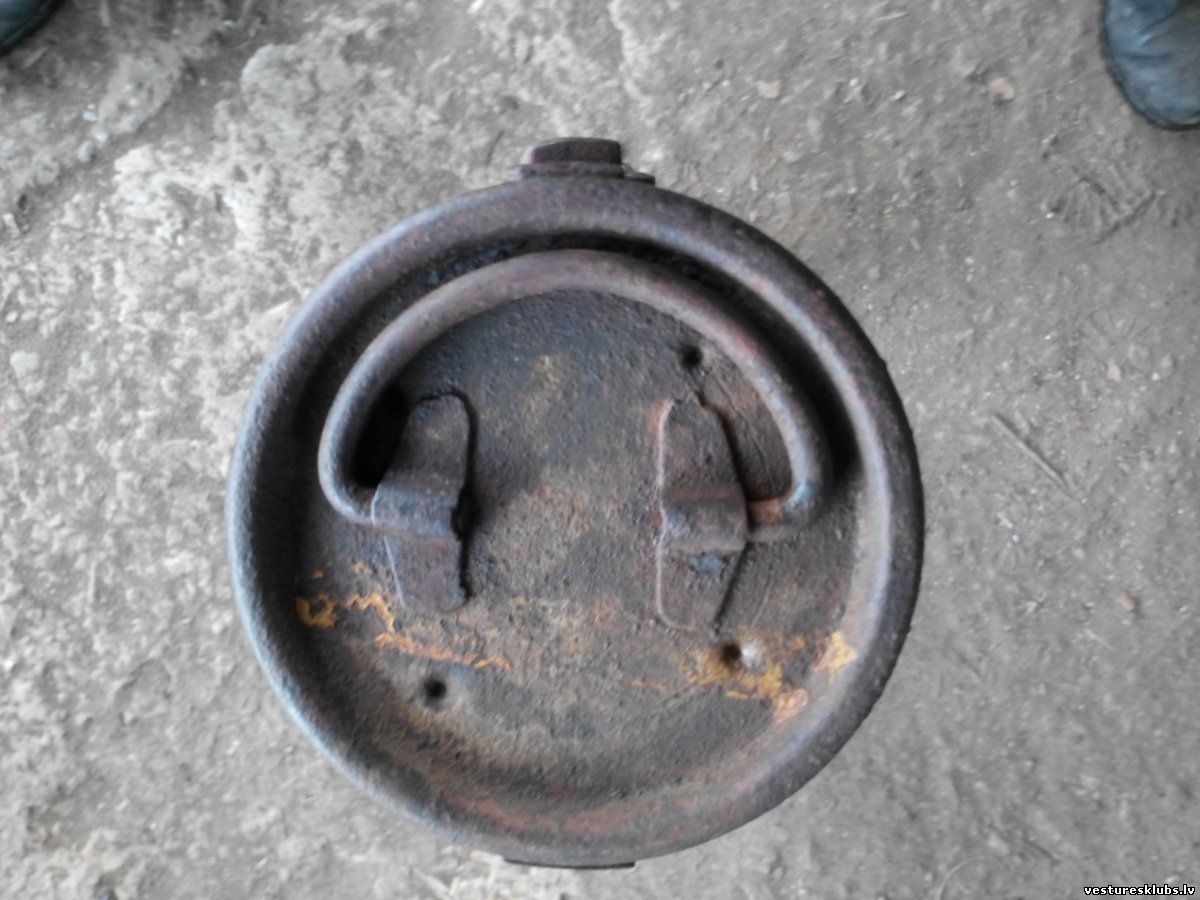

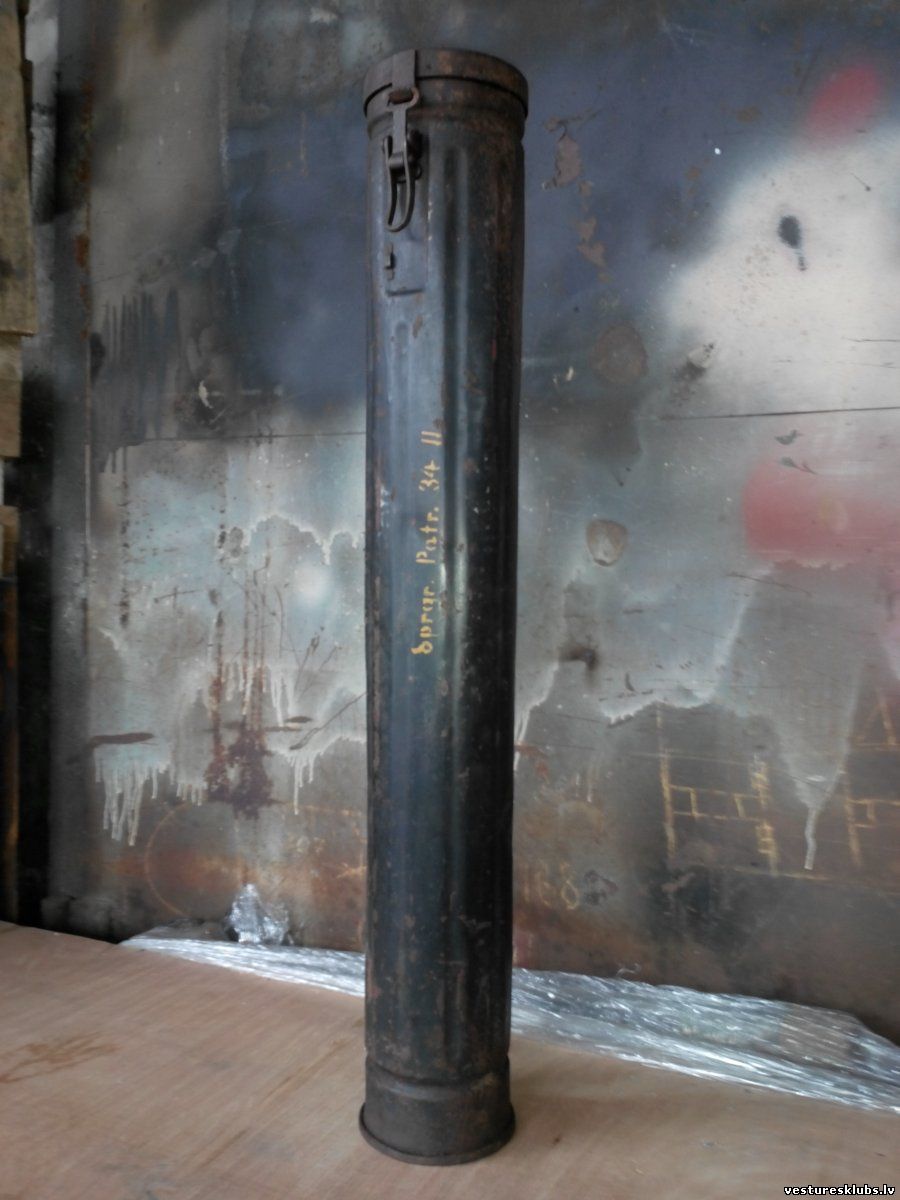

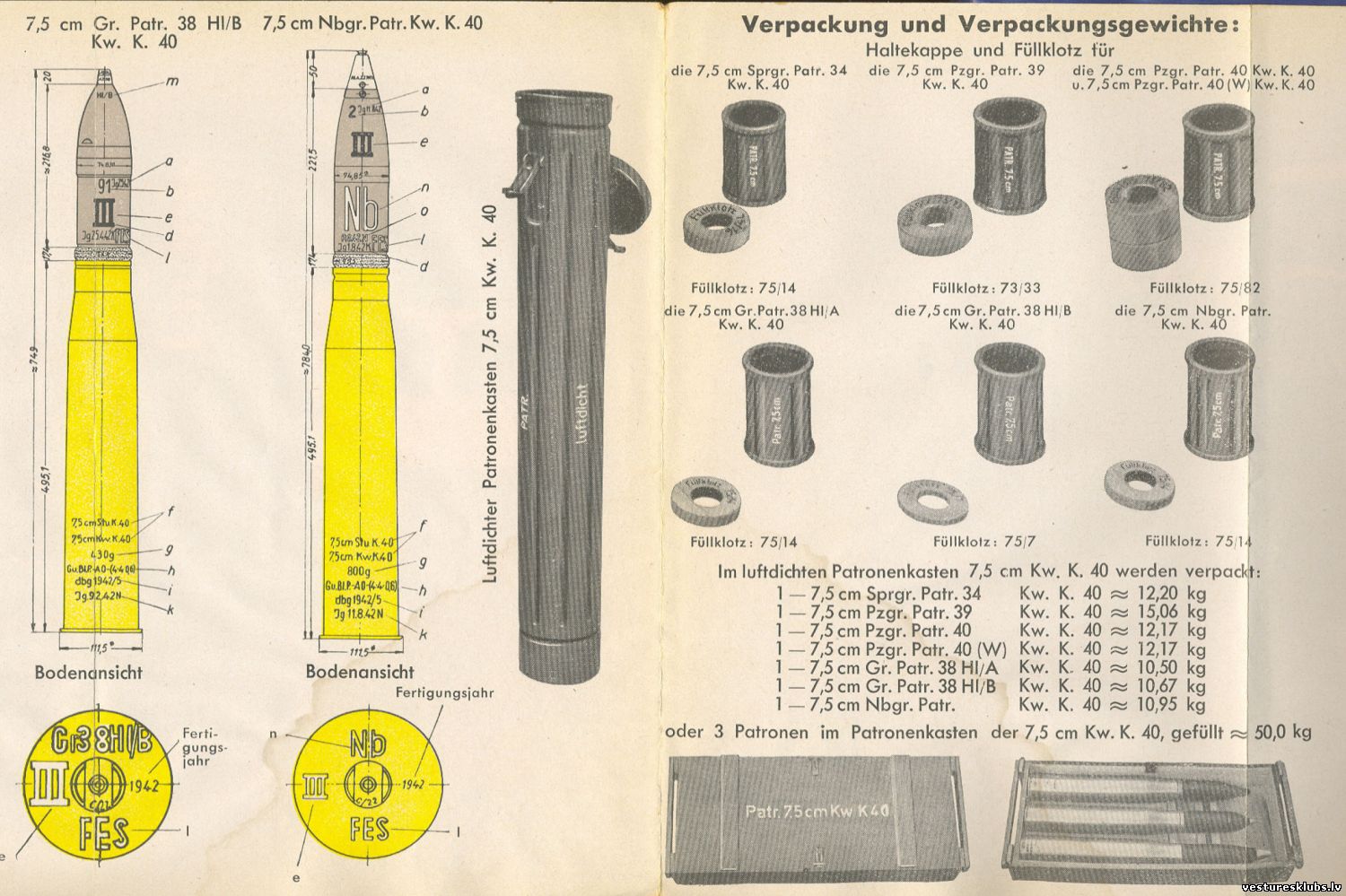

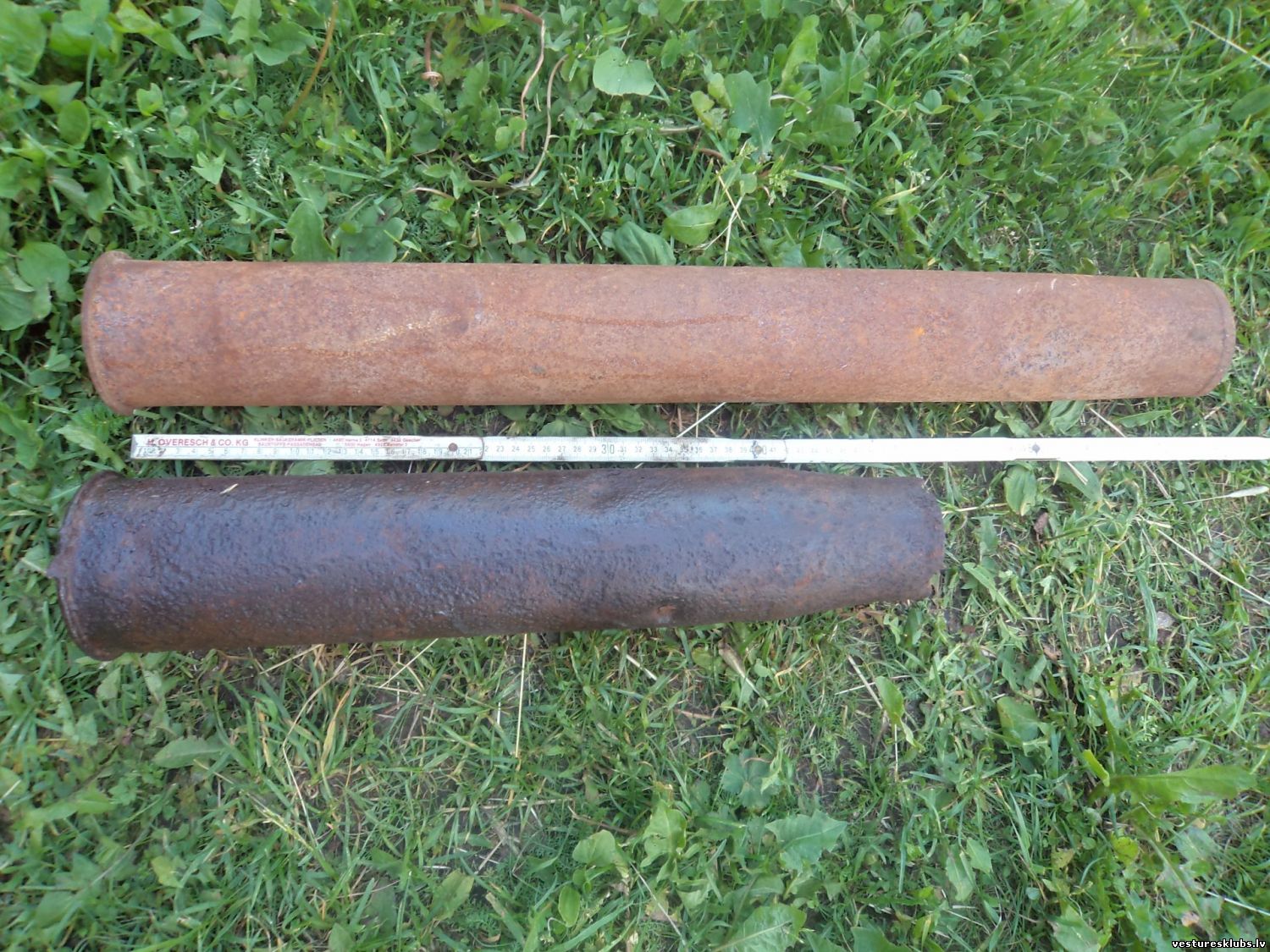

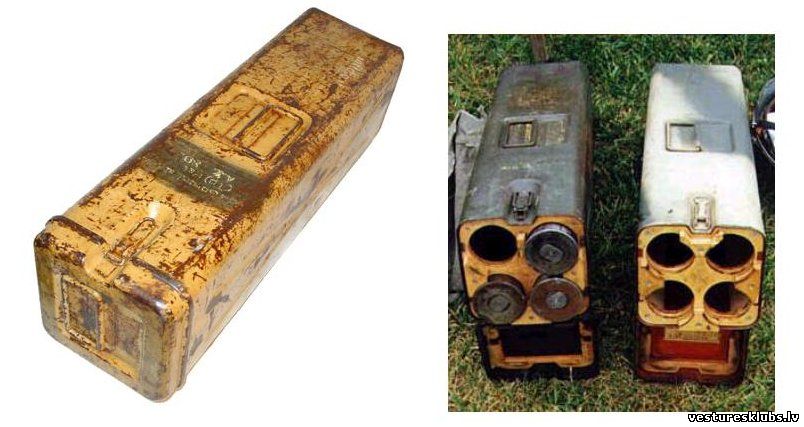

Munīcijas konteiners
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Jūlijā.2016, 08:19 | Komentāri # 91
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Te no zemes nācis bruņusitējs ar visu ballistisko uzgali, izskrūvētu detonatoru un trasieri

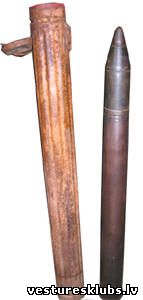

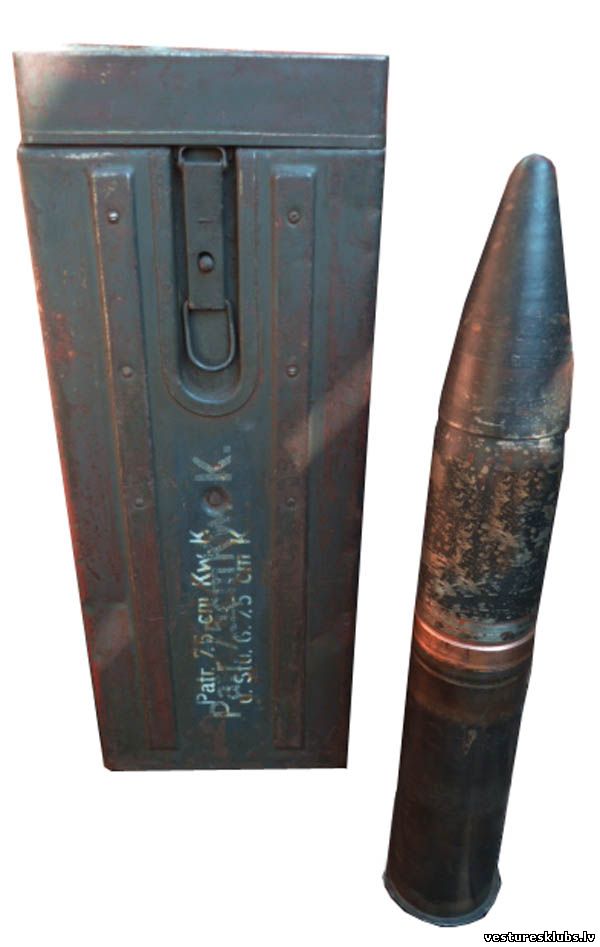

Lādiņš ar konteineri

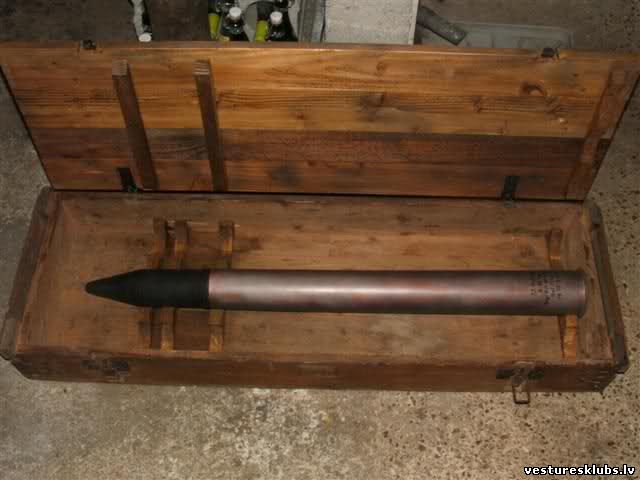

Lādiņš kastē
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Jūlijā.2016, 21:49 | Komentāri # 92
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		75x240R (Kw.K.37)

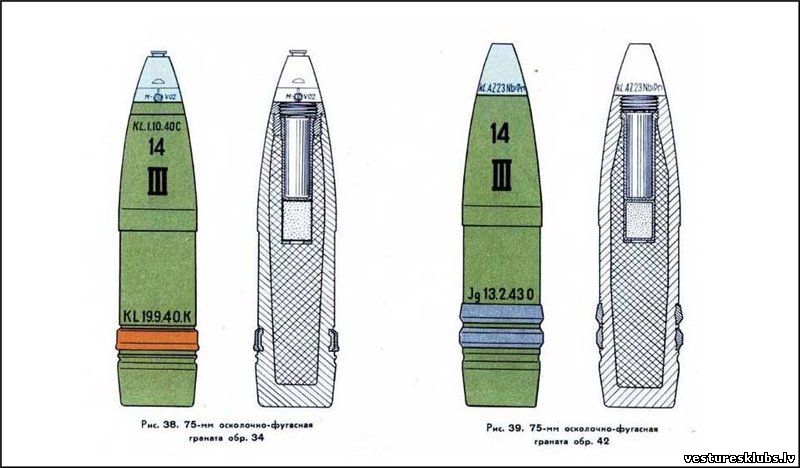

Pamatā bija viena veida šķembu-fugasa, divu veidu bruņusitēji ar ballistisko uzgali un trīs vedi kumulatīvie šāviņi. Čaulas garums 240 mm.

P.S. Ņemšu vērā aizrādījumu, un pieminēšu arī dūmu un šrapneļu šāviņus. Par cik kara beigās maz izmantota, tad Latvijā 75x240R munīcija varētu būt atrodama vien izņēmuma gadījumos.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Jūlijā.2016, 22:05 | Komentāri # 93
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Paredzēti tanku lielgabalam 7,5cm KwK 37 L/24 (7,5 cm Kampfwagenkanone 37 L/24), ar kuriem bija bruņoti tanki

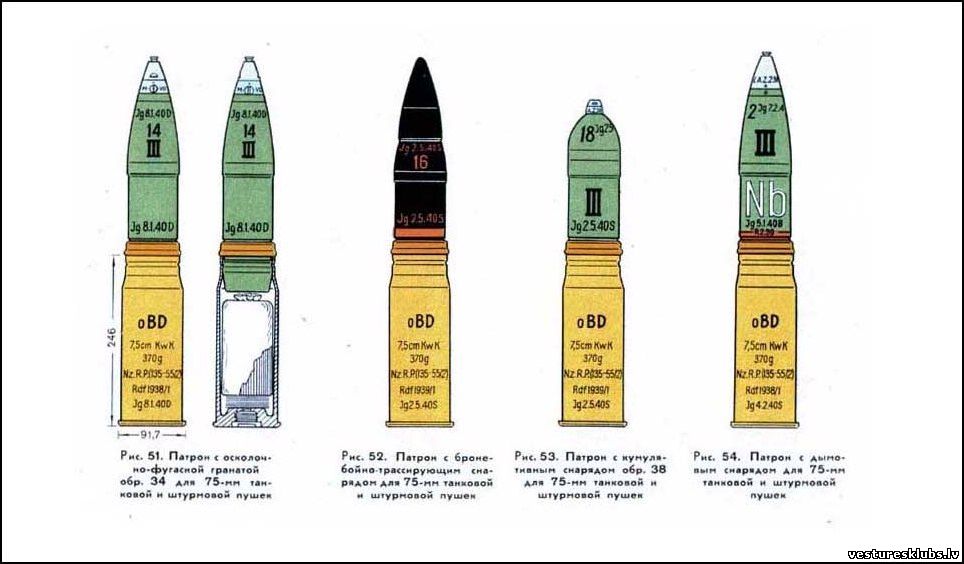

PzKpfw III

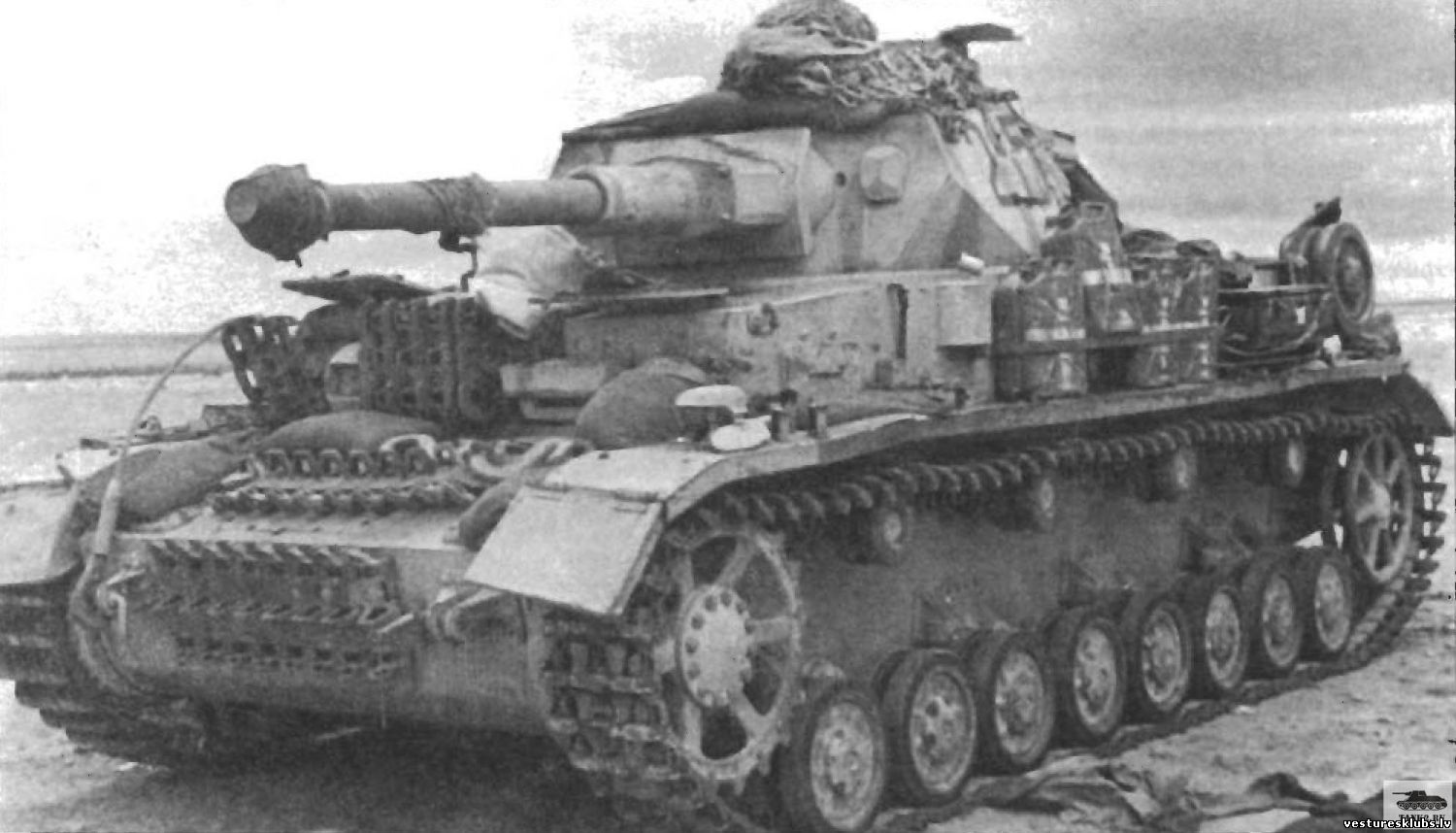

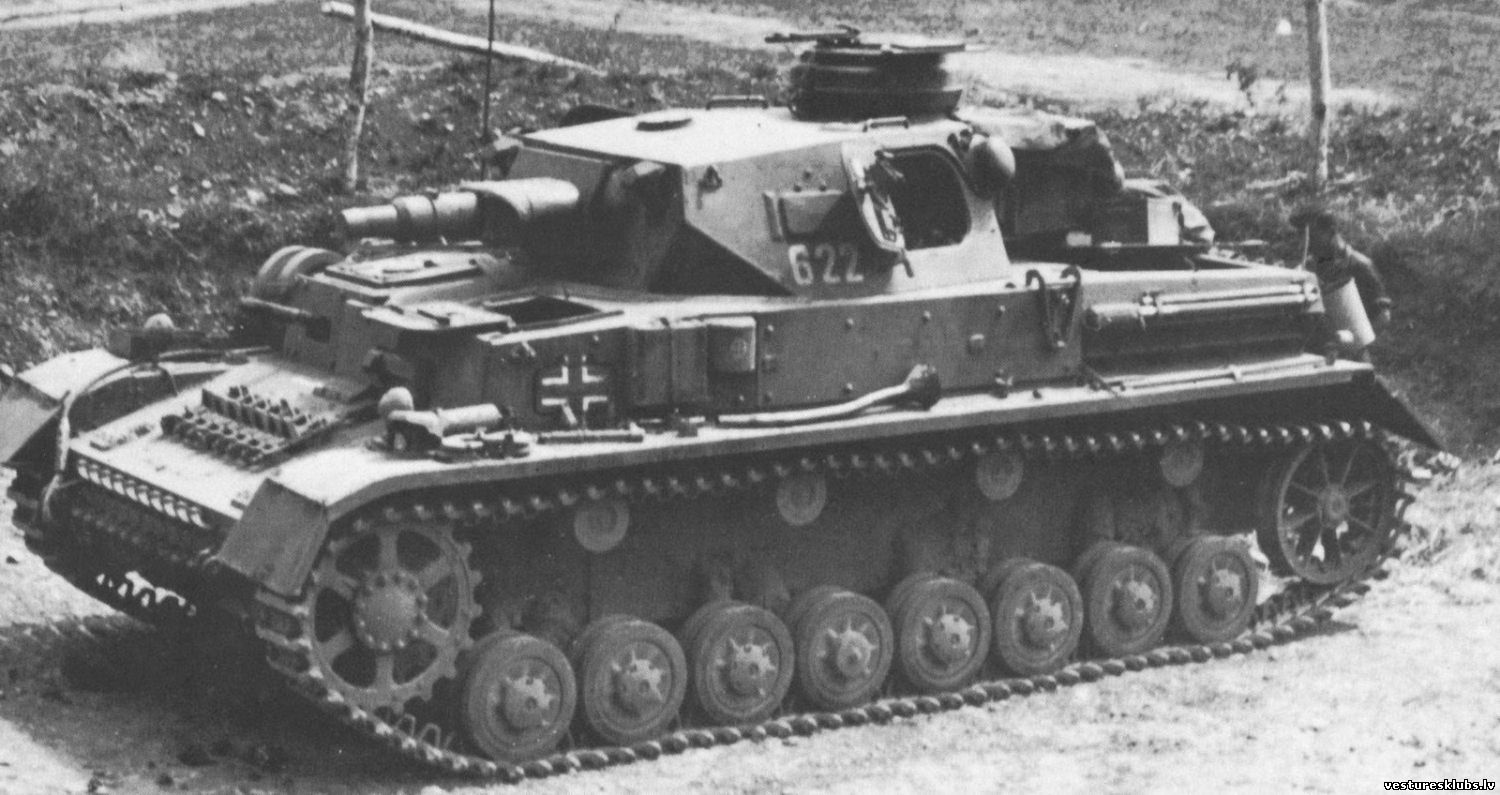

PzKpfw IV (kara sākumā)

un triecienlielgabals StuG III (kara sākumā)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 04:45 | Komentāri # 94
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		75x495R (Kw.K.40)




Atsevišķi šāviņi bija identiski iepriekšminētajai 75x240R munīcijai.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 04:57 | Komentāri # 95
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šķembu-fugasa

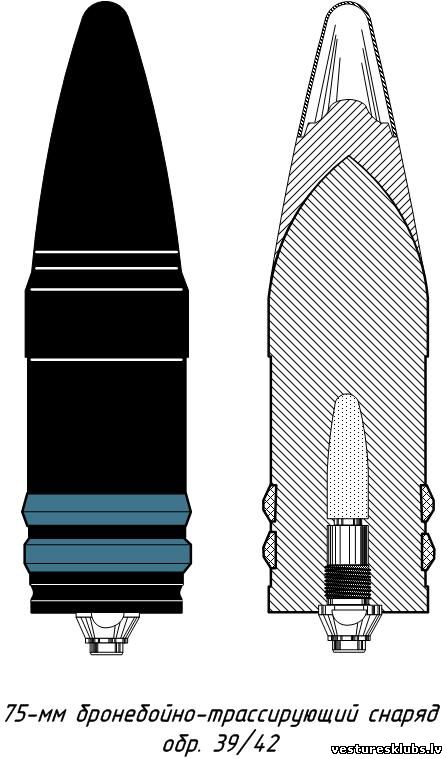

Divu veidu bruņusitēji ar ballistisko uzgali
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 05:09 | Komentāri # 96
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šitādi izskatās no zemes pacelti
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 05:13 | Komentāri # 97
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Zemkalibra bruņusitēji, arī divu veidu (kā jau lielākā daļa zemkalibra šāviņu - nekaitīgi)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 05:19 | Komentāri # 98
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Divu veidu kumulatīvie un dūmu

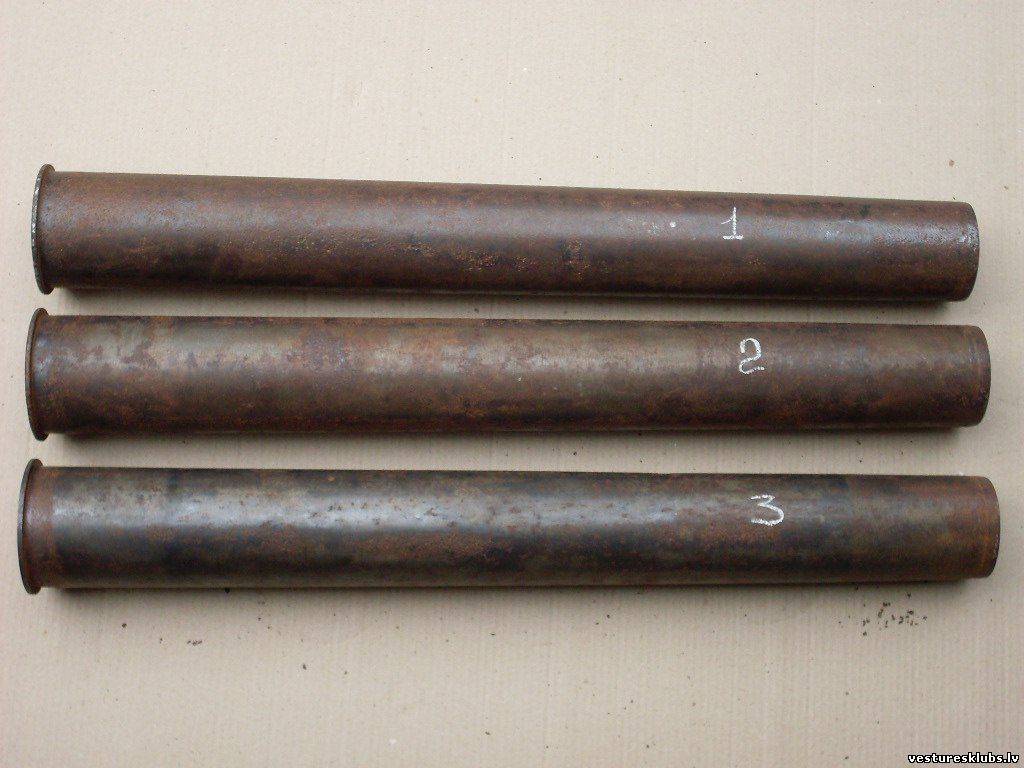

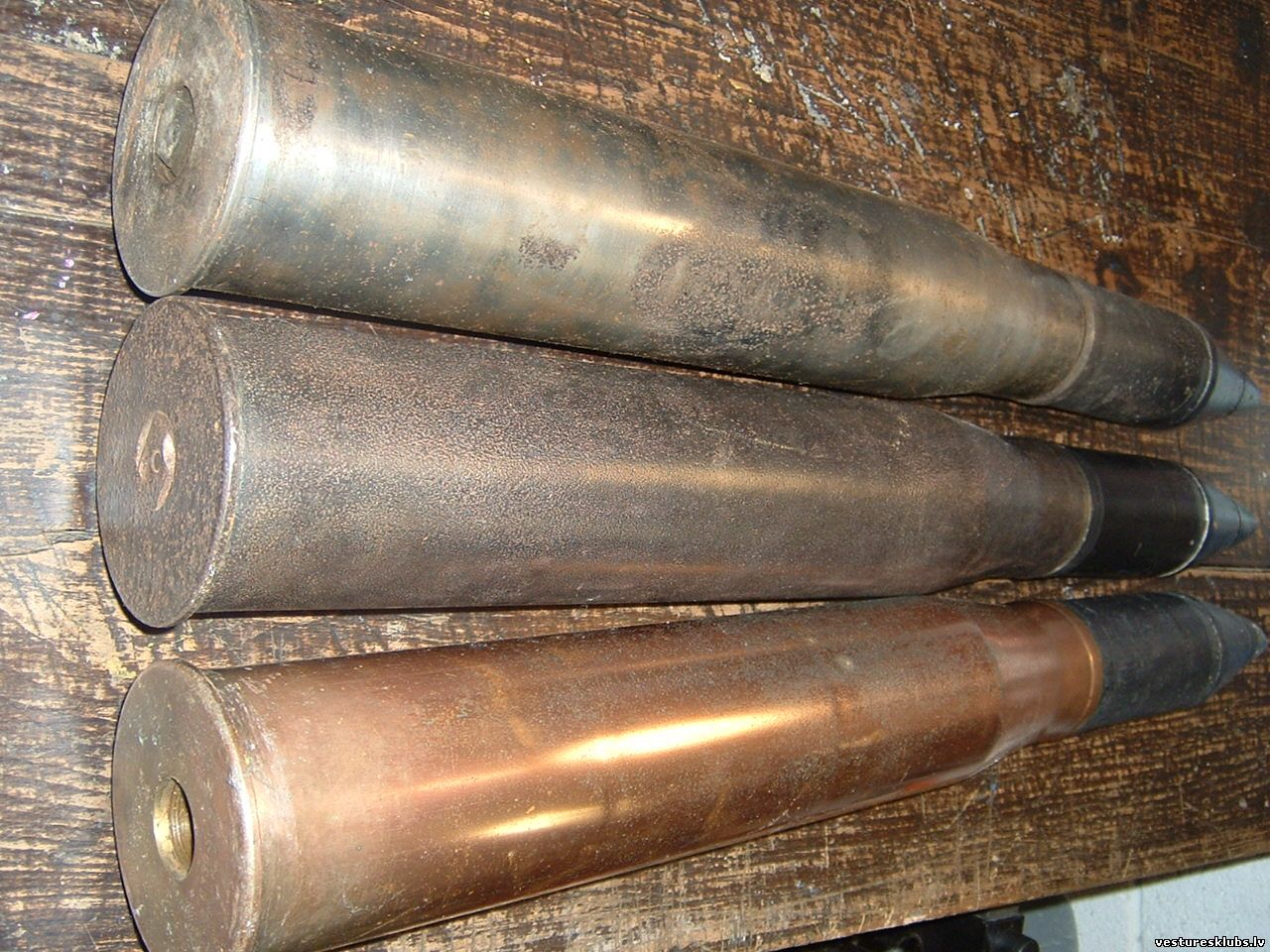

Čaulas gan misiņa, gan melnā metāla, garums 495 mm
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 05:44 | Komentāri # 99
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Paredzēti tanku lielgabaliem 7,5 cm Kw.k. 40 L/43 (Kampfwagenkanone 40), ar kuriem bija bruņoti tanki PzKpfw IV,

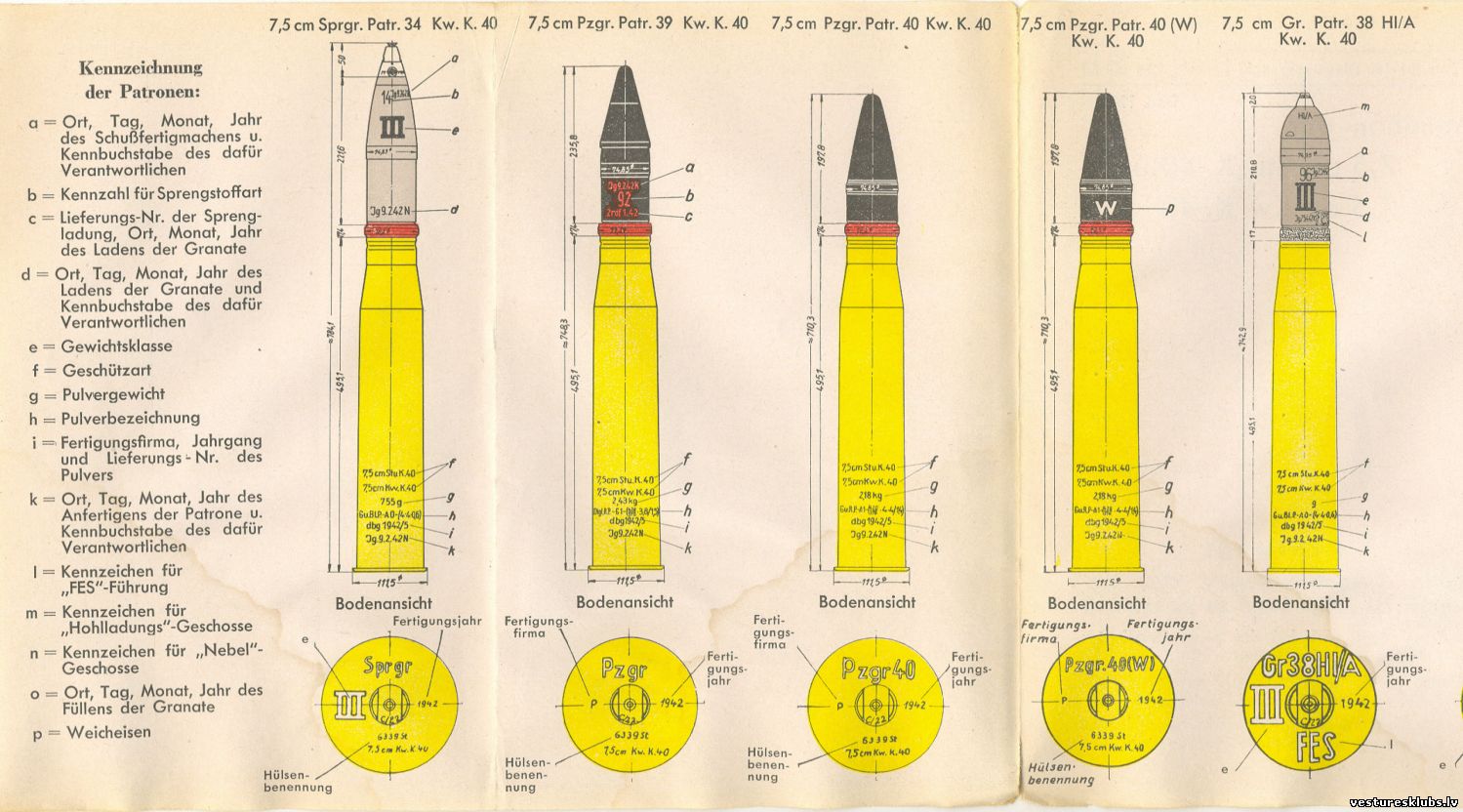

un vēlākajai šī lielgabala modifikācijai 7,5 cm Kw.k. 40 L/48 (garāks stobrs), ar kuriem tika apbruņoti triecienlielgabali StuG III,

StuG IV

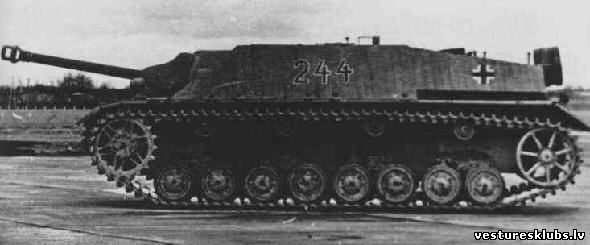

kā arī Jagdpanzer IV sākotnējā variantā
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 06.Jūlijā.2016, 08:34 | Komentāri # 100
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		75×640 R (Kw.K.42)

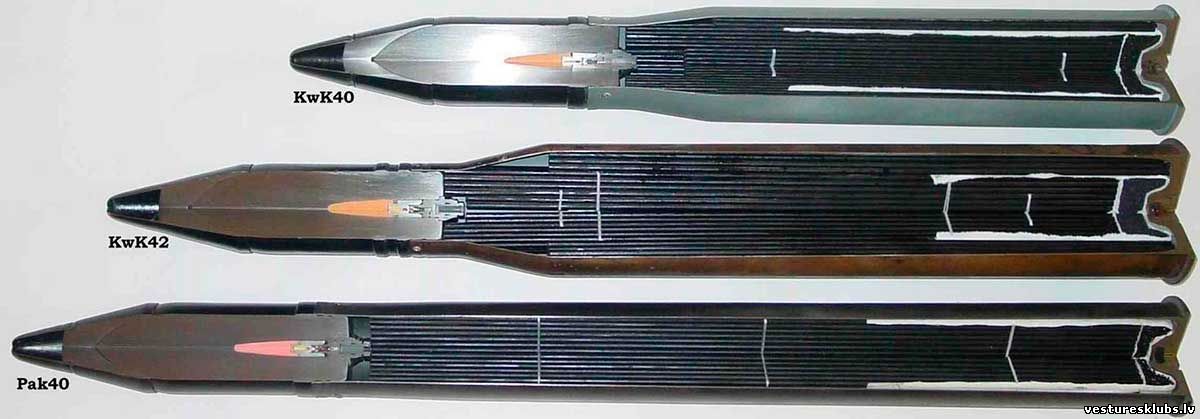

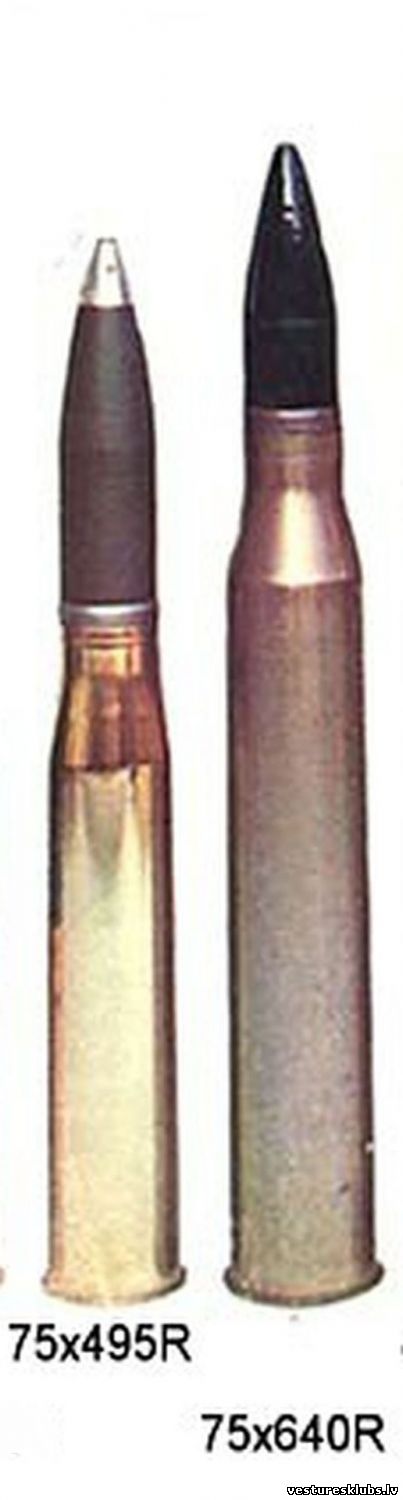

Būtībā šiem šāviņiem no 75x495R atšķirības nav, mainās tikai čaulas garums - 640 mm.

Tā, ka, izrokot šāviņu bez čaulas, tā piederību noteikt nav iespējams. Protams jāņem vērā, ka šajos lādiņos neizmantoja vecā parauga šāviņus, bet tādos sīkumos mēs šeit neiedziļināsimies.

Paredzēti tanku lielgabalam 7,5 cm Kw.K. 42 (Kampfwagenkanone 42) un dažādām tā modifikācijām, ar ko bija bruņoti tanki PzKpfw V «Panther»

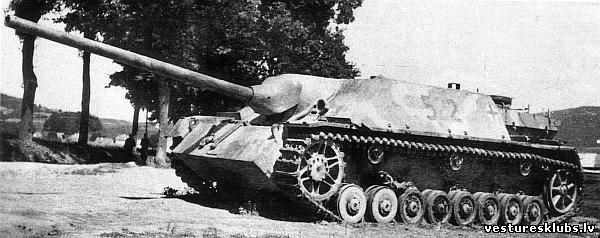

kā arī triecienlielgabala Jagdpanzer IV vēlākie modeļi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
