WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 08:55 | Komentāri # 301
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 08:57 | Komentāri # 302
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mk IV Infantry Tank "Churchill" un tā variācijas

Ar 1. tipa kāpurķēdēm:


Ar 2. tipa kāpurķēdēm:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 09:20 | Komentāri # 303
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bruņumašīnas

241 mm (9,5")

Universal Carrier (Bren Carrier)

Britu bruņumašīna, kuras izplatītākais modelis Bren Carrier (burtiski tulkojot, ložmetēja Bren nesējs) tika piegādāts PSRS. Kopumā piegādāja 2 208 bruņumašīnas.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 09:28 | Komentāri # 304
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bren Carrier

Tieši šis modelis (Universal Mk 1) tika piegādāts PSRS:


Vērmahta trofejas:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Februārī.2020, 09:43 | Komentāri # 305
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Pielikums

Dažādi papildinājumi, precizējumi un jauna informācija.

Āķis kāpurķēžu uzvilkšanai Vērmahta tankam Panzerkampfwagen II Ausf A, B, C un F (Pz.Kpfw. II (Sd.Kfz. 121)) un artilērijas vilcējam Gleisketten Lastkraftwagen 4,5 t "Maultier" (Sd.Kfz. 3/5)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 27.Martā.2020, 16:23 | Komentāri # 306
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen 38 (t) nestandarta radzes

Nesen Ukrainā, uz tanka Panzerkampfwagen 38 (t) bāzes veidotā pašgājēja lielgabala "Marder III" (Sd.Kfz.139) iznīcināšanas vietā tika atrasts kāpurķēdes posms ar nestandarta radzēm:



Kopā ar, turpat atrastajām, standarta radzēm:



Tādas pašas radzes šoziem paceltas arī vietā, kur sašauts uz tā paša tanka bāzes veidotais pašgājējs lielgabals Jagdpanzer 38(t) "Hetzer" (Sd.Kfz. 138/2)
Pagaidām nav informācijas, kur tās ražotas. Visticamāk kādā okupētās teritorijas rūpnīcā no tādiem materiāliem, kādi bija pieejami.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 26.Aprīlī.2020, 00:57 | Komentāri # 307
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Ierīce kāpurķēžu savilkšanai ASV tankiem M4 Sherman un M3 Lee
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 26.Aprīlī.2020, 01:15 | Komentāri # 308
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Video sākumā redzams tās darbības princips:

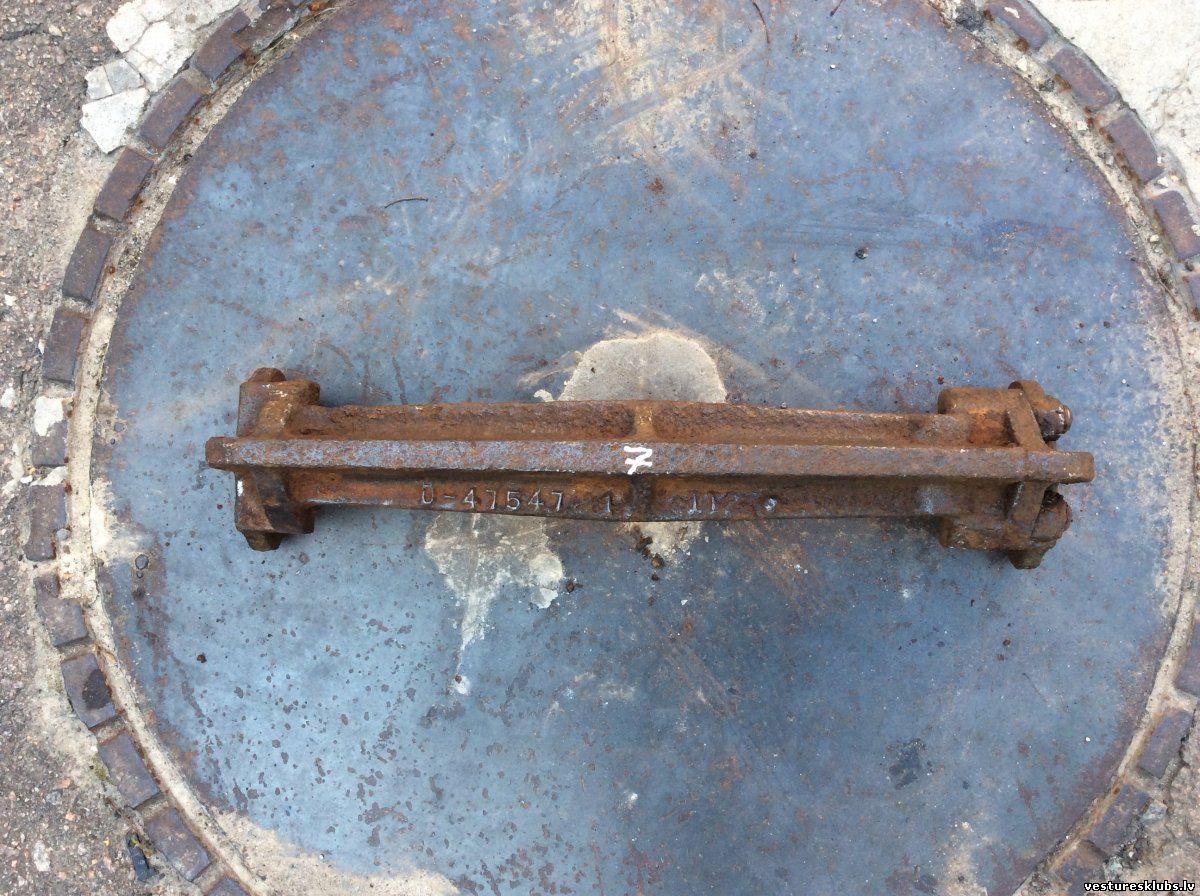

Ar vienu savilka kāpurķēdi, ar otru uzmontēja savienotājizcilni:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 27.Aprīlī.2020, 07:12 | Komentāri # 309
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Pretslīdes radzes ASV tankiem M4 Sherman un M3 Lee

1. 400 mm (15 3/4") kāpurķēdei:



Radzes sastāvēja no divām daļām - pašas radzes, un, no viena sāna pieskrūvējama, fiksatora:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 27.Aprīlī.2020, 07:19 | Komentāri # 310
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. 420 mm (16 9/16") kāpurķēdei



Paraugs uz tanka modeļa:



Radzes bija viengabala:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 27.Aprīlī.2020, 07:25 | Komentāri # 311
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Radzes gali atšķīrās. Gals, kuru lika kāpurķēdes iekšmalā:



Gals, kuru lika kāpurķēdes ārmalā, un fiksēja ar skrūvēm:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 27.Aprīlī.2020, 07:28 | Komentāri # 312
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Radzes, kad tās neizmantoja, parasti bija piestiprinātas tanka korpusam:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 27.Aprīlī.2020, 07:38 | Komentāri # 313
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. Paaugstinātas caurgājamības radzes

Atsevišķas radzes attēla uz doto brīdi manā rīcībā nav.

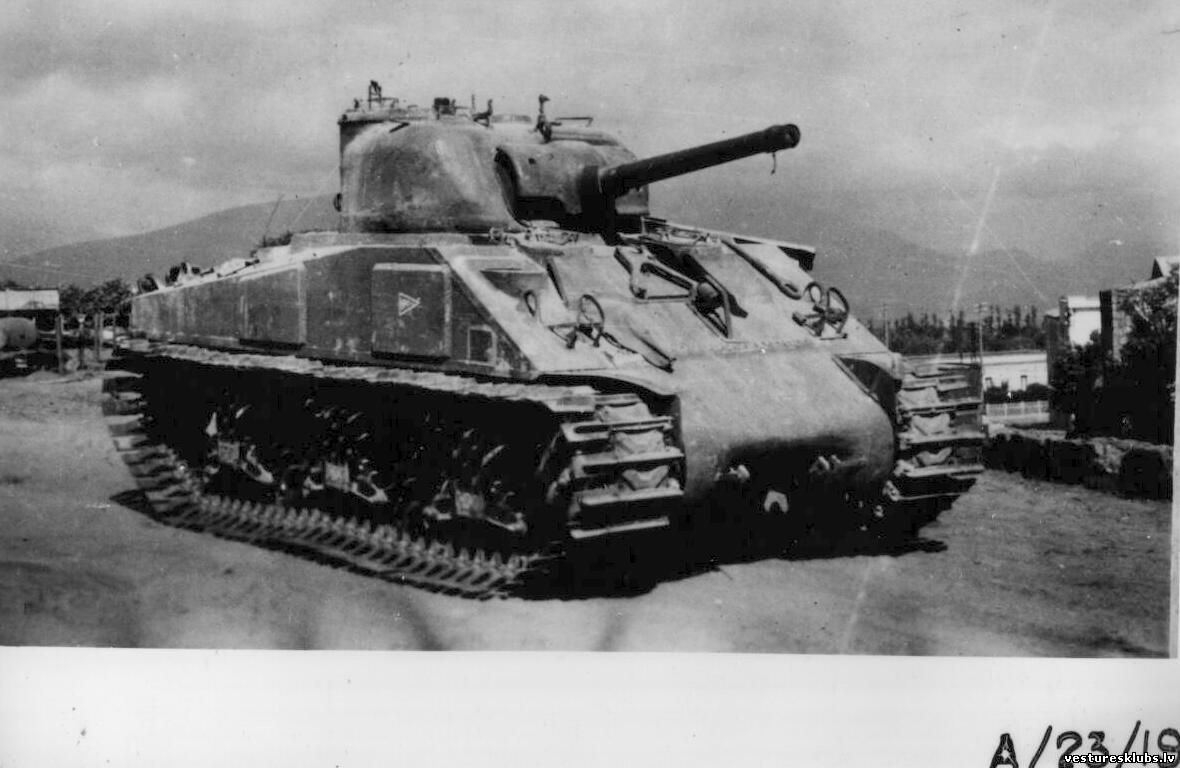

Tanki ar paaugstinātas caurgājamības radzēm:



To platums bija no 940 mm (37") līdz 990 mm (39")
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Maijā.2020, 07:45 | Komentāri # 314
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Francija

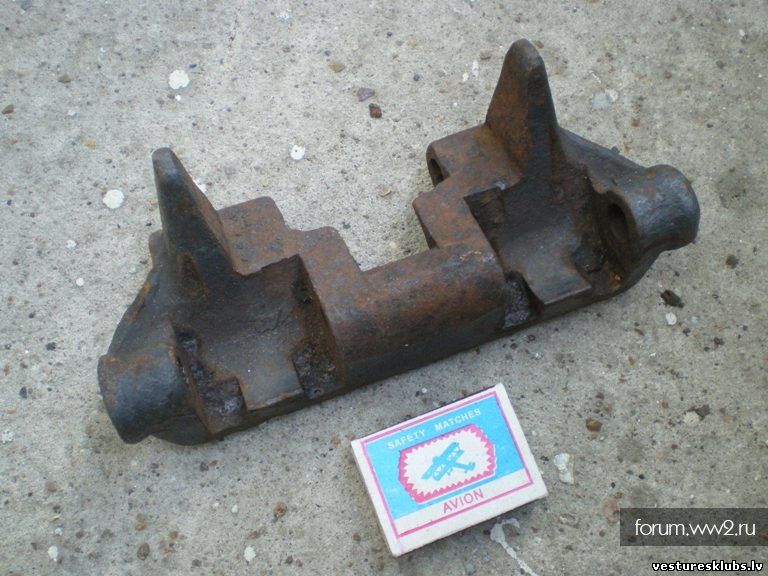

Te aplūkosim kāpurķēdes no tehnikas, kuru Vērmahts kā trofeju izmantoja A-frontē.

Renault UE Chenillette

184 mm

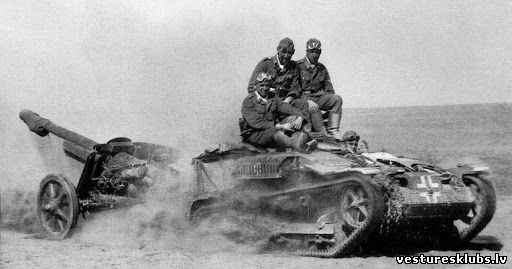

Franču vieglā tankete. Vērmahta rīcībā nonāca ap 3000 vienību ar apzīmējumu UE 630 (f). Izmantoja galvenokārt kā artilērijas un dažādu kravu vilcējus.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Maijā.2020, 07:48 | Komentāri # 315
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Maijā.2020, 07:58 | Komentāri # 316
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Maijā.2020, 19:00 | Komentāri # 317
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Lorraine 37L, Lorraine 38L

220 mm

Franču bruņutransportieri. Vērmahta rokās nonāca 330 vienību.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Maijā.2020, 19:09 | Komentāri # 318
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Sd.Kfz. 135 "Marder I" (7,5 cm Pak 40/1 auf Lorraine Schlepper (f))


10,5 cm leFH 18/4(SF) auf GW Lorraine Schlepper (f)


Großer Funk-und Beobachtungspanzer auf Lorraine-S(f)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Maijā.2020, 20:18 | Komentāri # 319
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Renault R 35

260 mm

Franču vieglais tanks. Vērmahta rokās nonāca 800 - 840 vienību ar apzīmējumu 35R 731(f). Izmantoja kā pašgājējlielgabalus vai vilcējus.
Cik noprotu, tad vizuāli kāpurķēde identiska tanka Renault UE kāpurķēdei.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Maijā.2020, 20:28 | Komentāri # 320
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f)


Bergeschlepper 35 R (f)


Panzerkampfwagen 35R 731(f)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 02.Maijā.2020, 06:00 | Komentāri # 321
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Char B1-bis

500 mm

Franču smagais tanks. Vērmahta rokās nonāca apmēram 160 tanku ar apzīmējumu B2 740(f). Izmantoja galvenokārt kā ugunsmetējus. Daļēji kā pašgājējlielgabalus vai mācību tankus.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 02.Maijā.2020, 06:02 | Komentāri # 322
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 02.Maijā.2020, 06:10 | Komentāri # 323
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		10,5 cm leFH 18/3(Sf) B2(f)


Flammwagen auf Panzerkampfwagen B2(f)


Fahrschulpanzer B2(f)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 02.Maijā.2020, 10:53 | Komentāri # 324
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		SOMUA S35

360 mm

Franču vidējais tanks. Vērmahta rokās nonāca apmēram 297 tanki ar apzīmējumu S35 739 (f). Izmantoja partizānu apkarošanai un stratēģisku objektu apsardzībai.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 02.Maijā.2020, 10:58 | Komentāri # 325
Stāstnieks

Komentāri: 11627
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Pz.Kpfw.739(f)


Uz vilciena platformas dzelzceļa apsardzībai:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
