WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Novembrī.2018, 07:12 | Komentāri # 26
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		300 mm

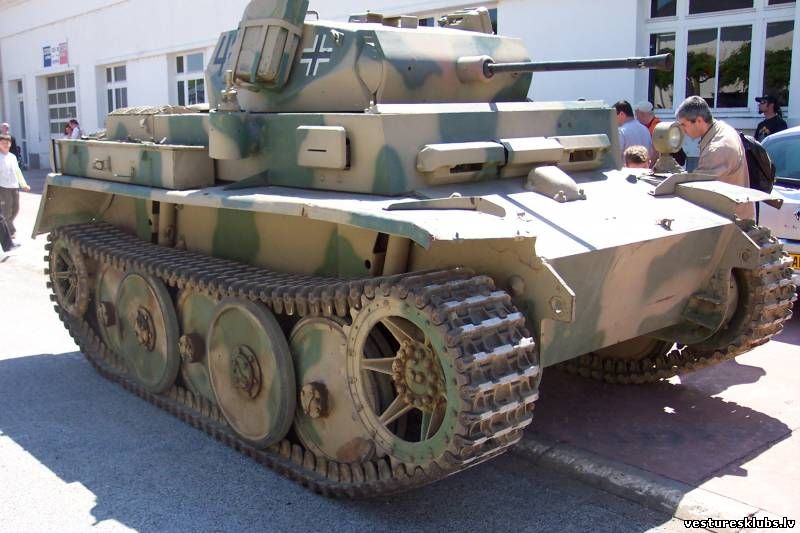

Panzerkampfwagen II Ausf. D, E (Pz.Kpfw II Ausf.D/E (Sd.Kfz.121))

Vērmahta vieglais tanks Pz.II ar pilnīgi jaunu ritošo daļu.

Kāpurķēdes 2 veidu.

1. agrīnās (bez Hammerstollen caurumiem):
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Novembrī.2018, 09:25 | Komentāri # 27
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. vēlīnās (ar Hammerstollen caurumiem):



Šī kāpurķēde tika izstrādāta priekš Panzerkampfwagen" II Ausf.D1 und D2 (Sd.Kfz.132 "Marder" II Ausf.D/E)
Uz modificētā Vērmahta vieglā tanka Panzerkampfwagen II Ausf. D, E bāzes izveidts tanku iznīcinātājs "Marder" II

P.S. Hammerstollen caurumi bija paredzēti radžu ievietošanai. Tādi pēc 1941. gada ziemas pieredzes, tika veidoti, praktiski, visām Vērmahta tanku kāpurķēdēm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Novembrī.2018, 09:34 | Komentāri # 28
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen II Ausf. D, E



uz tā bāzes veidotais liesmumetējs Flammpanzer "Flamingo"



un Panzerjäger "Marder" II auf. PzKpfw. II Ausf. D



Attēlā labi saskatāmi Hammerstollen caurumi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Novembrī.2018, 09:55 | Komentāri # 29
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		320 mm

Šāda izmēra kāpurķēdes bija 2 veidu bruņutehnikai.

1.

Panzerkampfwagen 35 (t) (Pz.Kpfw. 35(t))

Čehoslovāku ražotais vieglais tanks Skoda S-II-a (LT vz.35)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 07:00 | Komentāri # 30
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Uz ķēžu posmiem saskatāma Skoda rūpnīcas emblēma:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 07:14 | Komentāri # 31
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen 35 (t)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 08:14 | Komentāri # 32
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2.

Mittlerer Zugkraftwagen 5 t (Sd.Kfz. 6) (Zgkw. 5t (Sd.Kfz. 6))

Vidējais Vērmahta visurgājējs - artilērijas vilcējs.
Kāpurķēdes divu veidu:

1. Zgkw. 5t BN 5/7 (Sd.Kfz. 6)

(augšējie caurumi izvietoti paralēli)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 08:30 | Komentāri # 33
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. Zgkw. 5t BN 8/9 (Sd.Kfz. 6)

(augšējie caurumi izvietoti pa diagonāli)

Gumijas uzliku marķējuma kodi: W 300, 302 un 304
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 09:02 | Komentāri # 34
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vilcējs un dažas no tā modifikācijām:

Mittlerer Zugkraftwagen 5 t (Sd.Kfz. 6)



3.7cm Flak36 auf Fahrgestell Zugkraftwagen 5t (Sd.Kfz.6/2 BN9b)



7.62cm FK36®auf PzJgr Selbstfahrlafette Zugkraftwagen 5t 'Diana' (Sd.Kfz.6/3)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 09:05 | Komentāri # 35
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		335 mm

Steyr Raupenschlepper Ost (RSO)

Vērmahta kāpurķēžu artilērijas vilcējs, izstrādāts speciāli A frontei.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 09:14 | Komentāri # 36
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Steyr Raupenschlepper Ost



un dažas tā modifikācijas
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 10:17 | Komentāri # 37
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		350 mm un 425 mm

Jagdpanzer 38(t) "Hetzer" (Sd.Kfz. 138/2)

Uz čehoslovāku tanka Panzerkampfwagen 38 (t) bāzes radīts tanku iznīcinātājs. Šasija tika paplatināta, platāki veltņi un kāpurķēdes.
350 mm kāpurķēde 2 veidu:

1. tips:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 10:20 | Komentāri # 38
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. tips:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 11:19 | Komentāri # 39
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		425 mm ziemas kāpurķēde Winterkette. Ražot uzsākta 1945. gada janvārī. Liels retums!



Jagdpanzer 38(t) "Hetzer"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 11:21 | Komentāri # 40
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		360 mm

Šāda platuma kāpurķēdes bija 4 veidu Vērmahta bruņutehnikai.

1.

Panzerkampfwagen II Ausführung L "Luchs" (Pz.Kpfw. II Ausf. L (Sd.Kfz. 123))

Vērmahta vieglā tanka Pz.II pēdējā "L" versija - izlūkošanas tanks "Luchs".



Varētu būt retums, saražoti vien 105 -131 eksemplāri. Bet tādi tanki pavisam droši bija Vērmahta 4. tanku divīzijā, kura karoja Kurzemes cietoksnī.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 11:55 | Komentāri # 41
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen II Ausführung L "Luchs"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 01.Decembrī.2018, 12:02 | Komentāri # 42
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. un 3.

Panzerkampfwagen III (Sd.Kfz. 141) (Pz.Kpfw. III (Sd.Kfz. 141)
Panzerkampfwagen IV (Sd.Kfz. 161) (Pz.Kpfw. IV (Sd.Kfz. 161))

Vērmahta vidējie tanki sākotnēji bija aprīkoti ar šīm šaurajām 360 mm kāpurķēdēm. Par cik šie bija, visvairāk saražotie Vērmahta tanki, tad tiem bija arī visvairāk kāpurķēžu veidu - 11 (ja pieskaita Winterketten un Ostketten -13). Tāpēc tās apzīmē ar numurētiem tipiem. Šīs ir Typ 1.



Pirmajiem, uz tanka Pz.III bāzes veidotajiem triecienlielgabaliem Sturmgeschütz III Ausführung A (StuG III Ausf.A) arī bija šaurās kāpurķēdes. Cik zināms, tad tie tika izmantoti apmācības vienībās.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 08:03 | Komentāri # 43
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		4.

Mittlerer Zugkraftwagen 8t (Zgkw. 8t (Sd.Kfz. 7))

Vidējais 8t Vēmahta visurgājējs - artilērijas vilcējs

Kāpurķēdes 3 veidu:

1. Agrīnās ar trim caurumiem:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 08:05 | Komentāri # 44
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. Vēlīnās ar vienu caurumu:



Izcilnis ar "iedobumu":



Te abu kāpurķēžu salīdzinājums:



Gumijas uzlikas marķējuma kods W 402
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 08:15 | Komentāri # 45
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. "Atšķirīgās":

Šī kāpurķēde atšķiras ar izteikti šauru izcilni, 3 vai 4 caurumiem un seškantainu gumijas uzliku ar marķējuma kodu W 400. Skaitās agrīna versija.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 08:57 | Komentāri # 46
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mittlerer Zugkraftwagen 8t
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 09:06 | Komentāri # 47
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		380 mm

Klasiskais Vērmahta vidējo tanku
Panzerkampfwagen III (Sd.Kfz. 141) (Pz.Kpfw. III (Sd.Kfz. 141)
Panzerkampfwagen IV (Sd.Kfz. 161) (Pz.Kpfw. IV (Sd.Kfz. 161))
kāpurķēžu izmērs.

Kāpurķēdes 10 veidu:
Typ 2, Typ 3(a), Typ 3(b), Typ 4, Typ 5(a), Typ 5(b), Typ 5©, Typ 6(a), Typ 6(b), Typ 7

Tipu numerāciju nosaka pēc kāpurķēdes apakšējā profila:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 09:43 | Komentāri # 48
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tipu apakšnumerāciju (a), (b), © nosaka pēc kāpurķēžu izciļņa profila:


No kreisās agrīnā, vidējā, vēlīnā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 09:55 | Komentāri # 49
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Typ 2

Pats pirmais 380 mm kāpurķēžu variants vizuāli līdzīgs 360mm kāpurķēdēm - bez "hammerstolen" caurumiem sānos. 1940. gads.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 02.Decembrī.2018, 13:43 | Komentāri # 50
Stāstnieks

Komentāri: 10971
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Typ 3 (a)

Jau ar "hammerstolen" caurumiem sānos. Apakšējais profils identisks kā Typ 2. 1941. gads.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
