WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 18:20 | Komentāri # 76
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Winterketten
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 18:23 | Komentāri # 77
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		560 mm (pēc citas informācijas 550 mm)

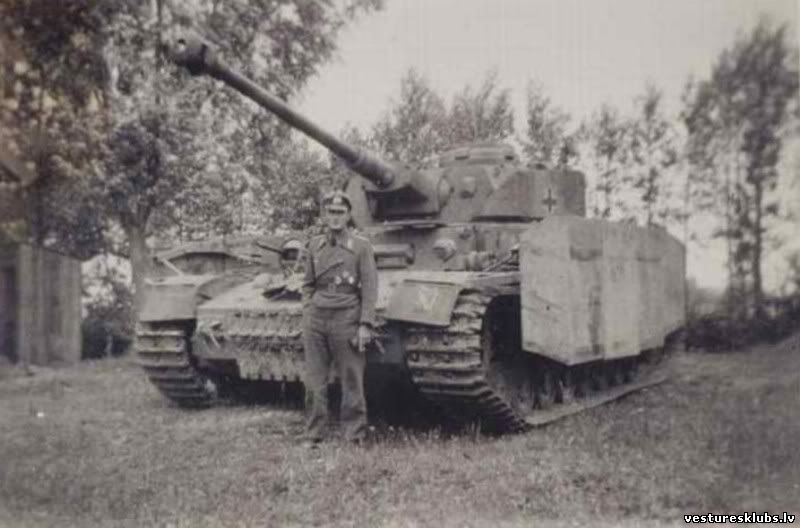

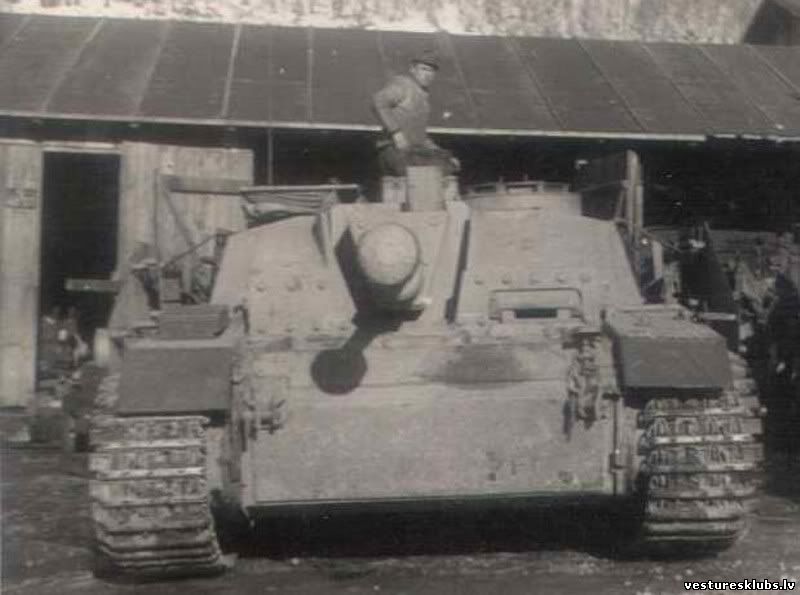

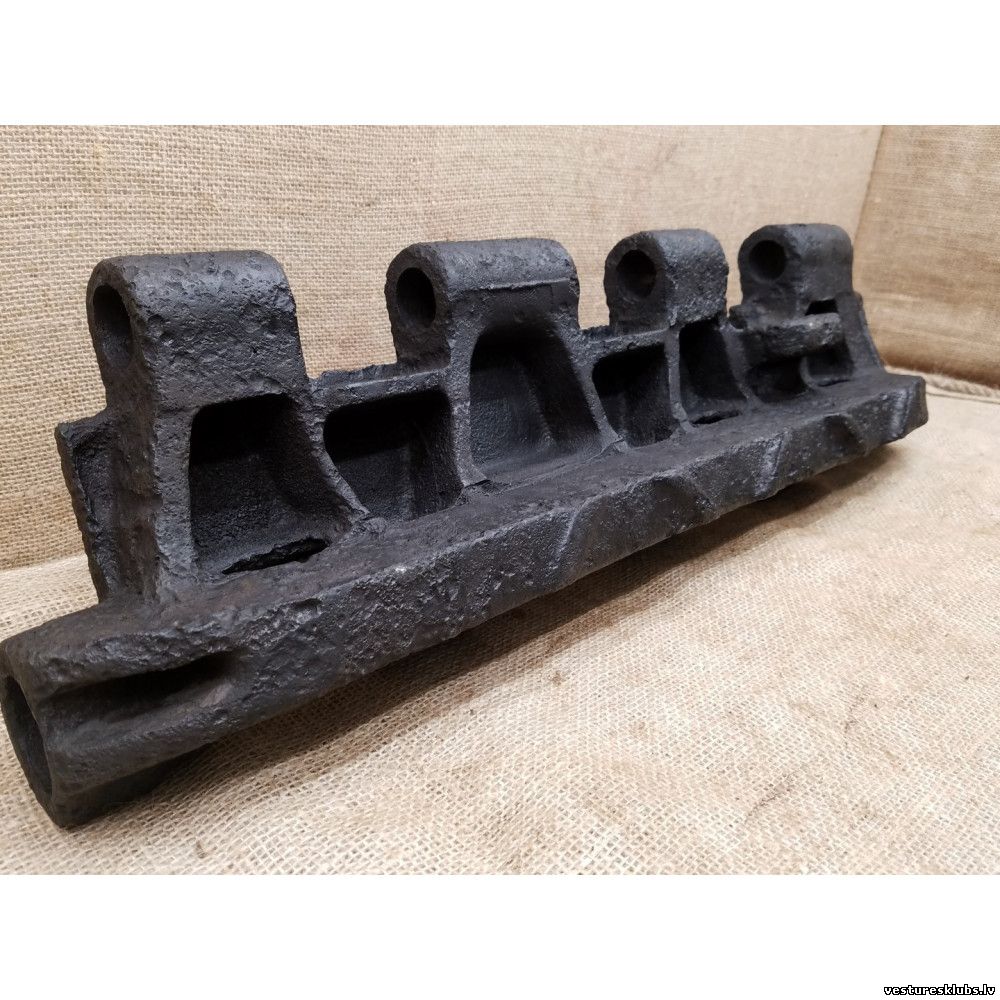

Vērmahta vidējo tanku
Panzerkampfwagen III (Sd.Kfz. 141) (Pz.Kpfw. III (Sd.Kfz. 141)
Panzerkampfwagen IV (Sd.Kfz. 161) (Pz.Kpfw. IV (Sd.Kfz. 161))
kāpurķēdes Ostketten paredzētas Krievijas bezceļiem.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 18:34 | Komentāri # 78
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Ostketten
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 18:44 | Komentāri # 79
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Winterketten un Ostketten atšķirības.

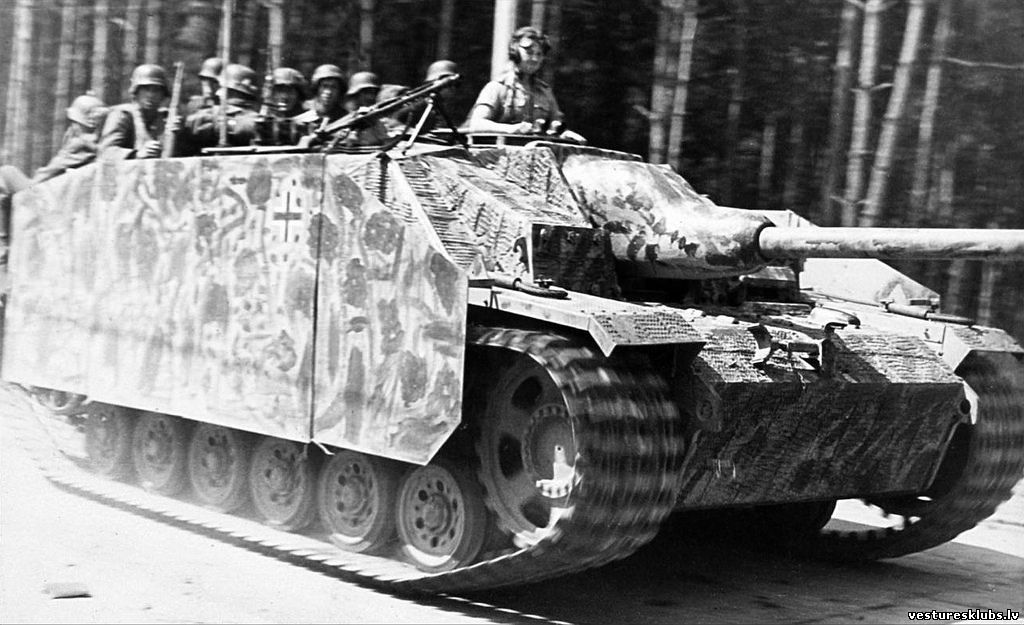

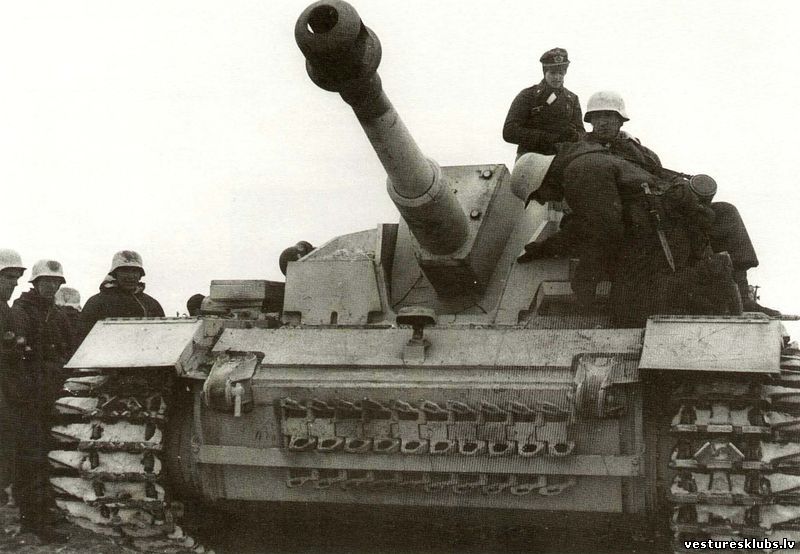

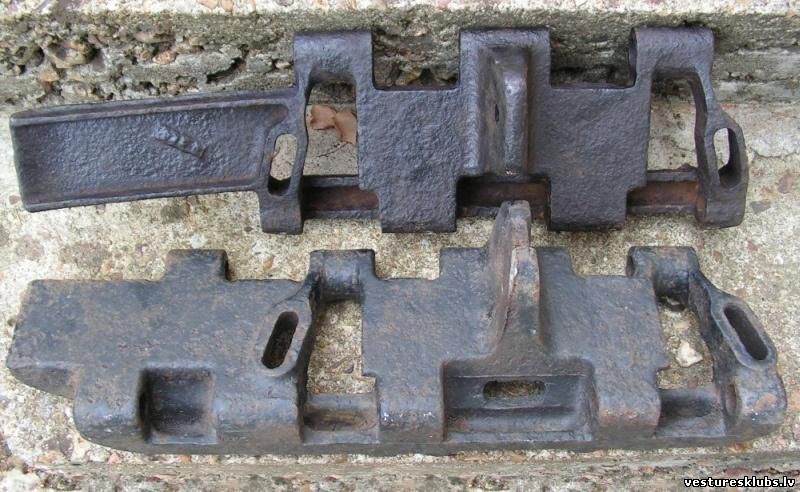

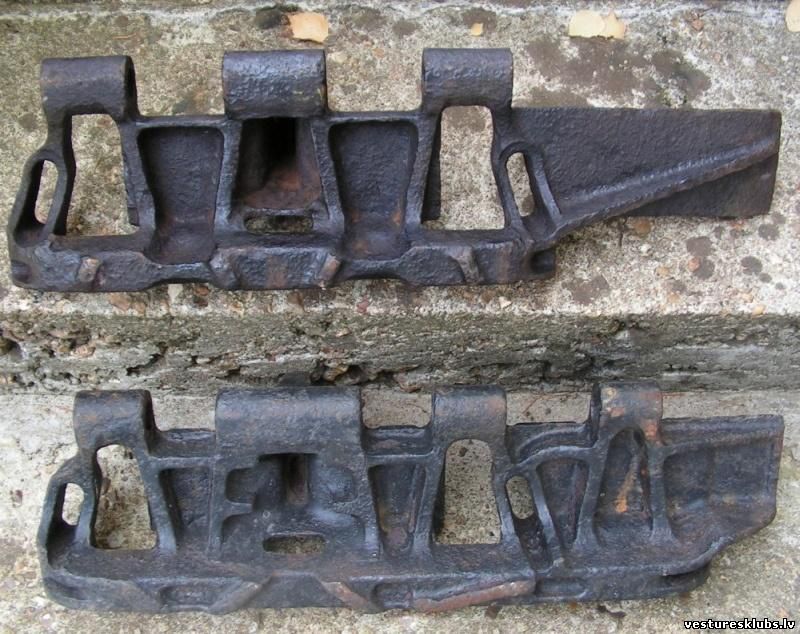

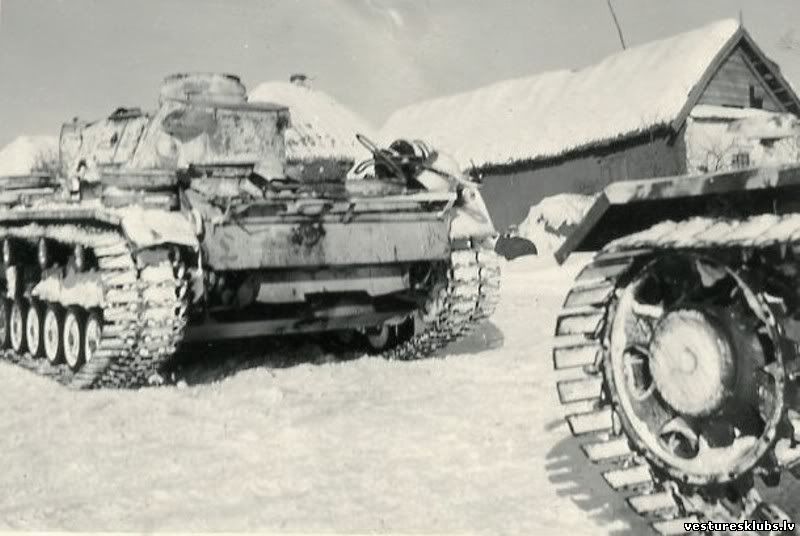

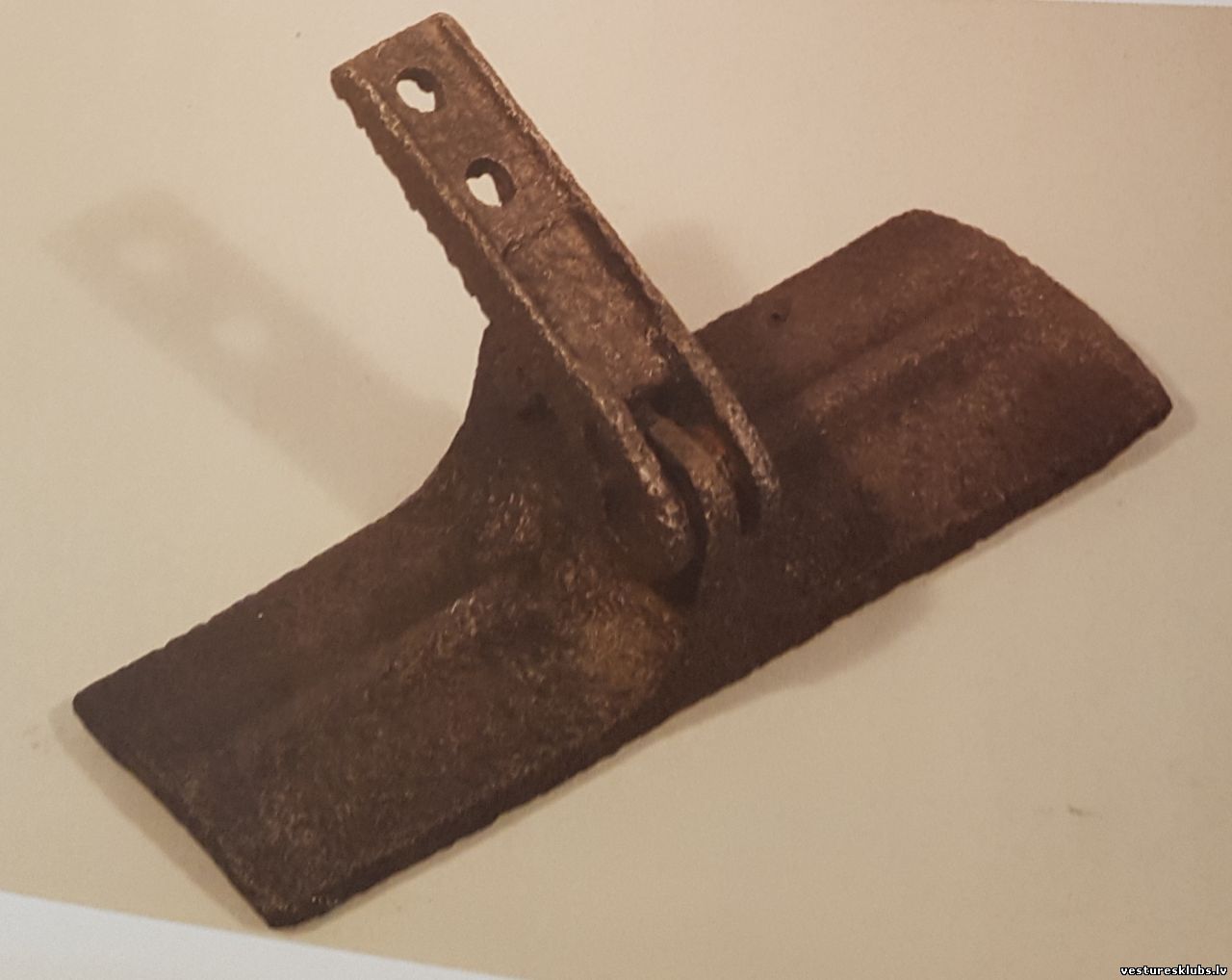

Winterketten būtībā ir tā pati klasiskā 380 mm kāpurķēde ar pagarinājumu. Tās ražošana bija krietni lētāka, bet arī pagarinājuma izturība bija krietni mazāka.
Ostketten, savukārt, bija pilnīgi jauna kāpurķēde ar platāku pamatdaļu, kuru varētu izmantot arī šasijai ar platākiem balsta skrituļiem. Vizuāli izskatās, ka tanks Pz. IV būtu uzlicis "Panther" kāpurķēdes. To ražošana bija dārgāka, bet līdz ar to arī izturība augstāka.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 19:05 | Komentāri # 80
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		640 mm

Panzerjäger Tiger (P) "Ferdinand" (Sd.Kfz.184)

Vērmahta smagais pašgājējs lielgabals. Sīkāk apskatīsim kopā ar vēlāko variantu pie izmēra 780 mm.

660 mm

Šāda izmēra kāpurķēdes bija 2 Vērmahta tankiem.

1.

Panzerkampfwagen VI B "Königstiger" (Pz.Kpfw. VI B (Sd.Kfz. 182))

"Transportkette" - transportējamās kāpurķēdes. Sīkāk aplūkosim pie izmēra 800 mm

2.

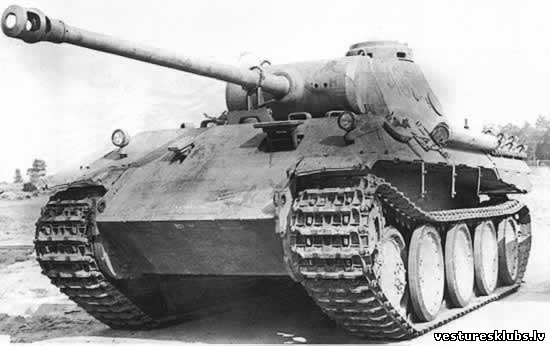

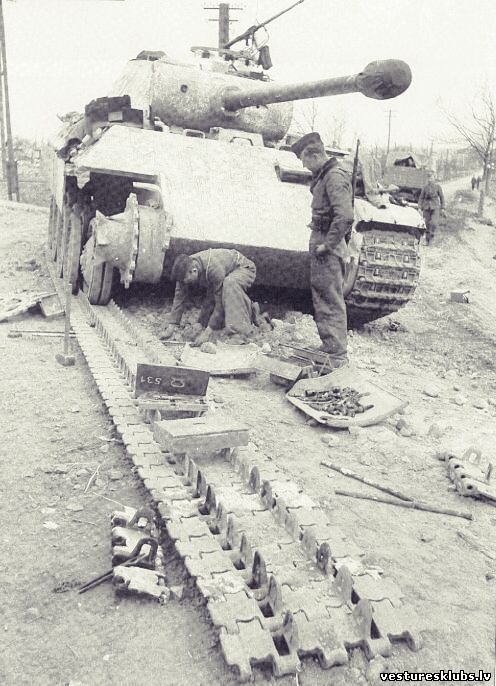

Panzerkampfwagen V "Panther" (Pz.Kpfw. V (Sd.Kfz. 171))

Vērmahta vidējais tanks.

Kāpurķēdes 3 veidu:

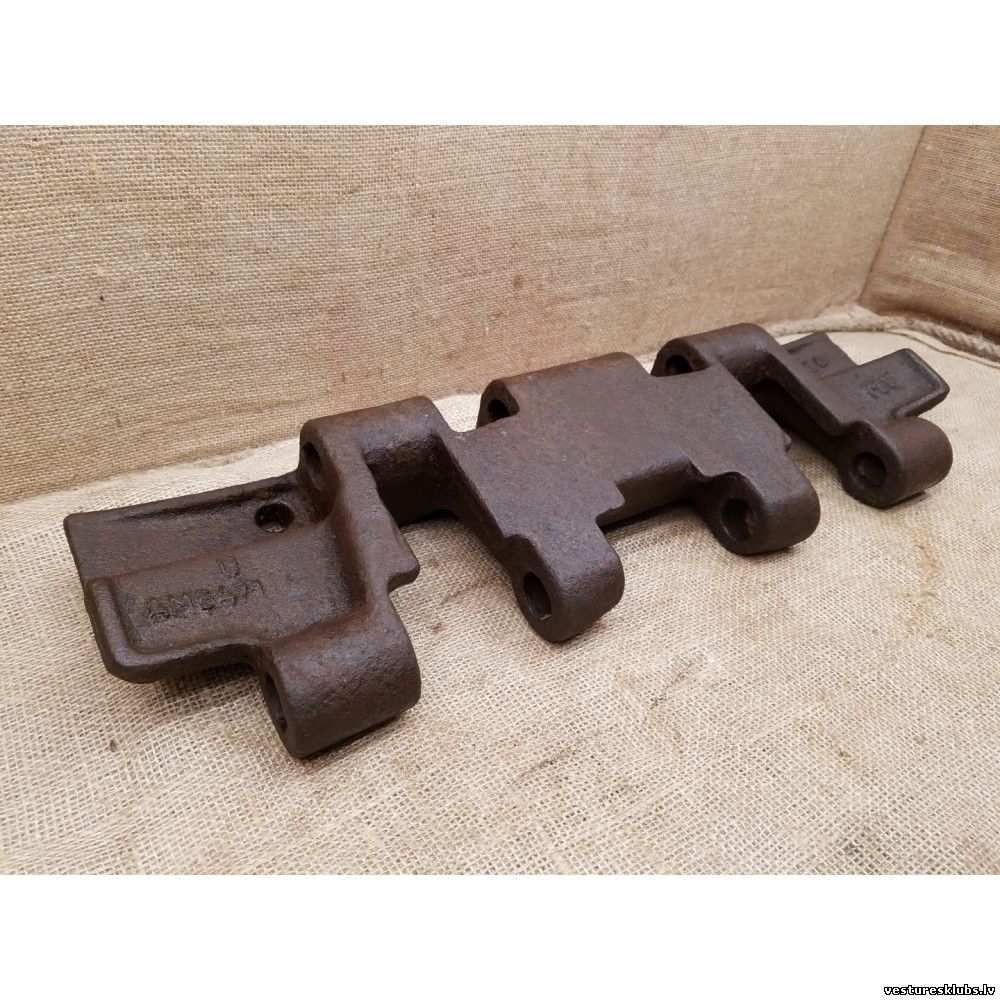

1. variants (agrīnais bez izciļņiem):
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 19:10 | Komentāri # 81
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. variants (klasiskais ar izciļņiem):

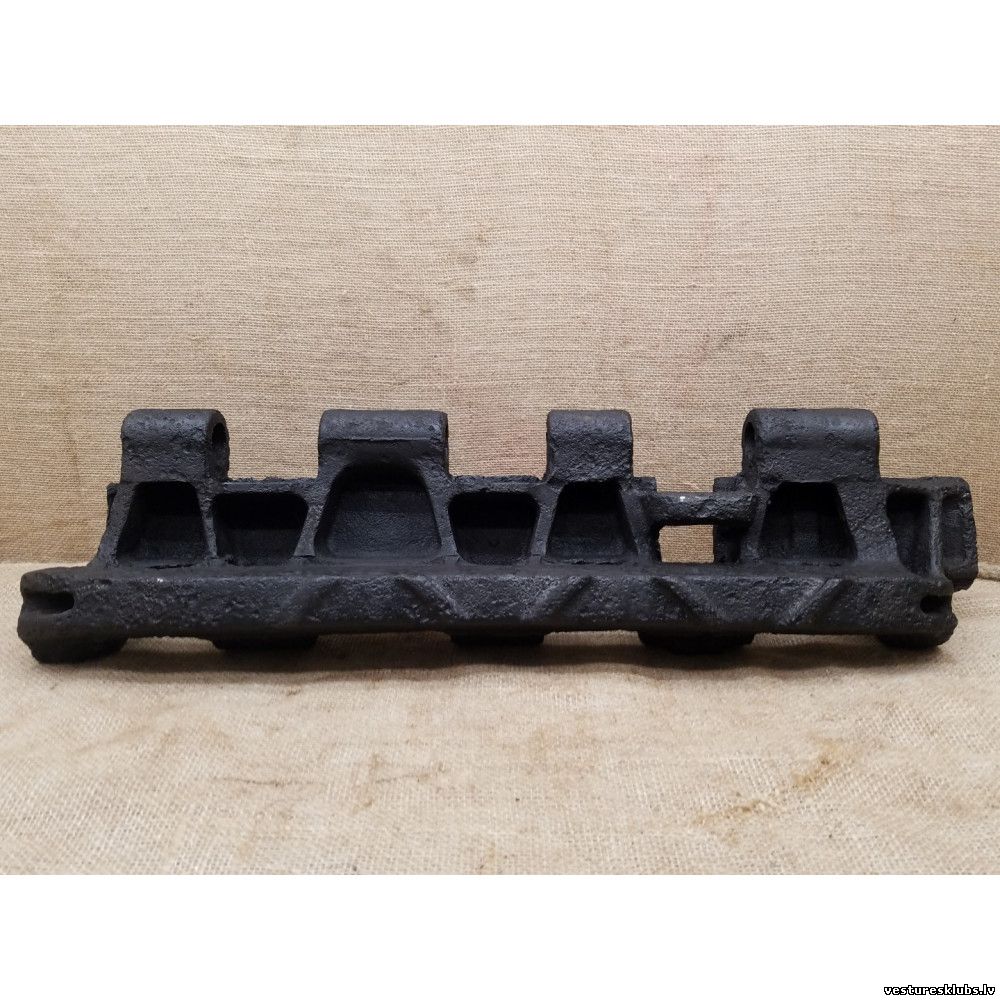

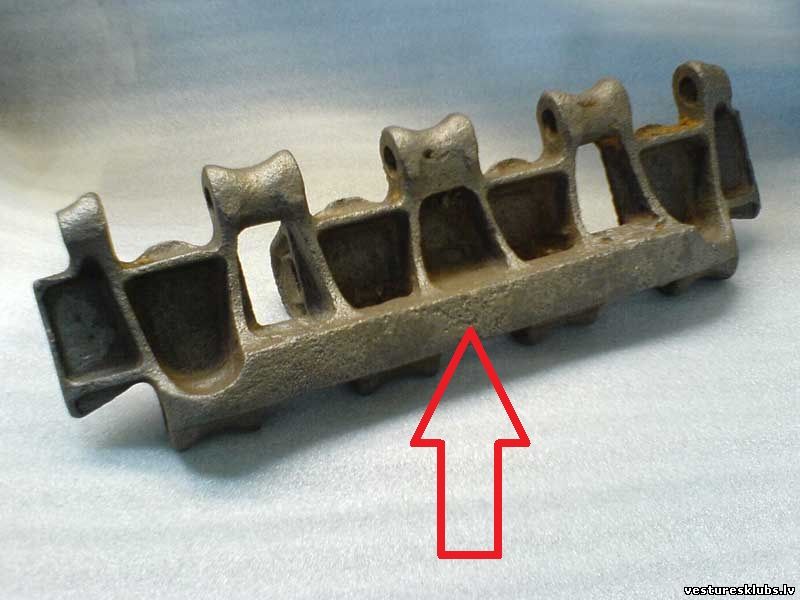

Kāpurķēde ar slīpiem izciļņiem. Sākta ražot 1943. gada augustā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 19:23 | Komentāri # 82
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. variants ("Zwischenvariante"):

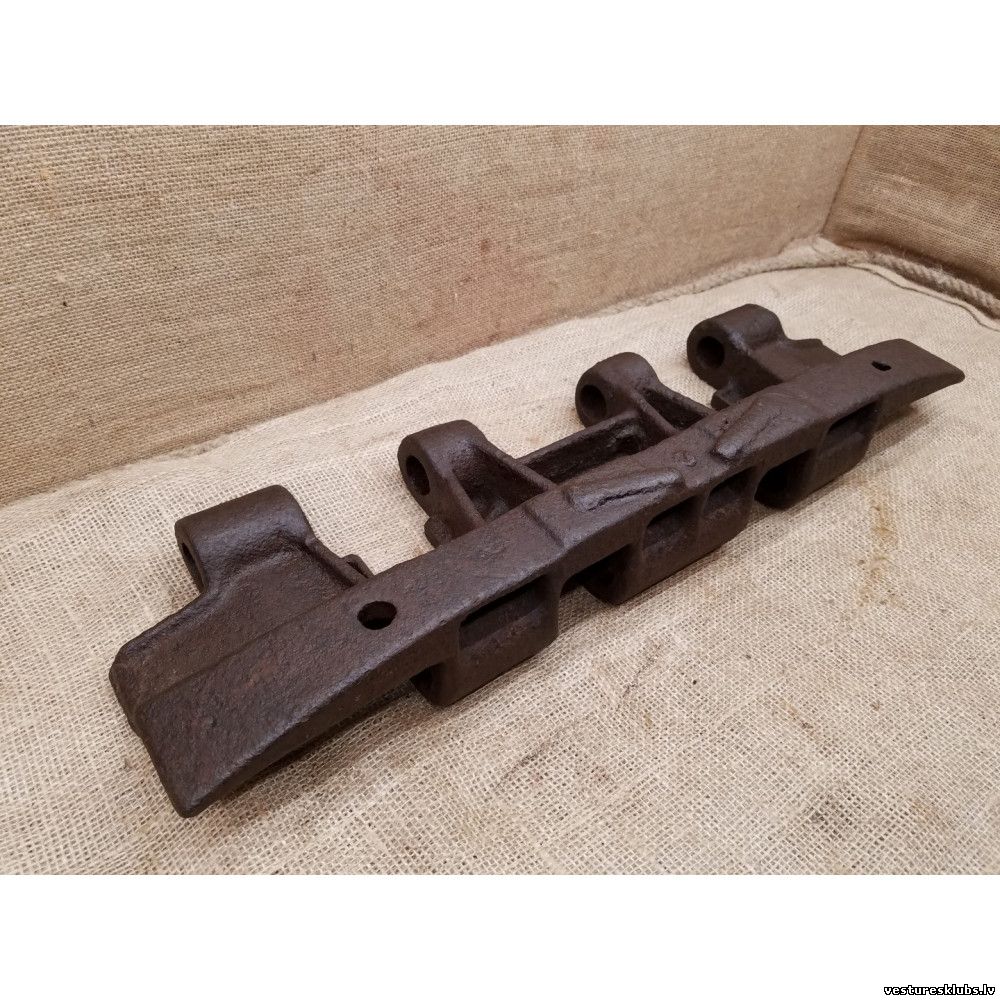

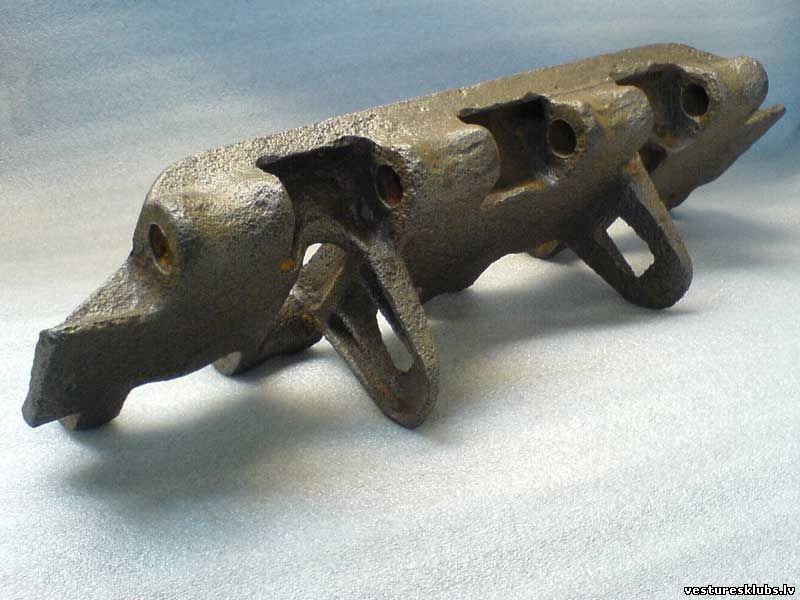

Kāpurķēdei starp slīpajiem izciļņiem divas paralēlas rievas. Nedaudz atšķiras arī kāpurķēdes malas.



Uzreiz piebildīšu, ka atšķirības ir nebūtiskas, bet tirgus cena kolekcionāru vidū ir pat ļoti atšķirīga.

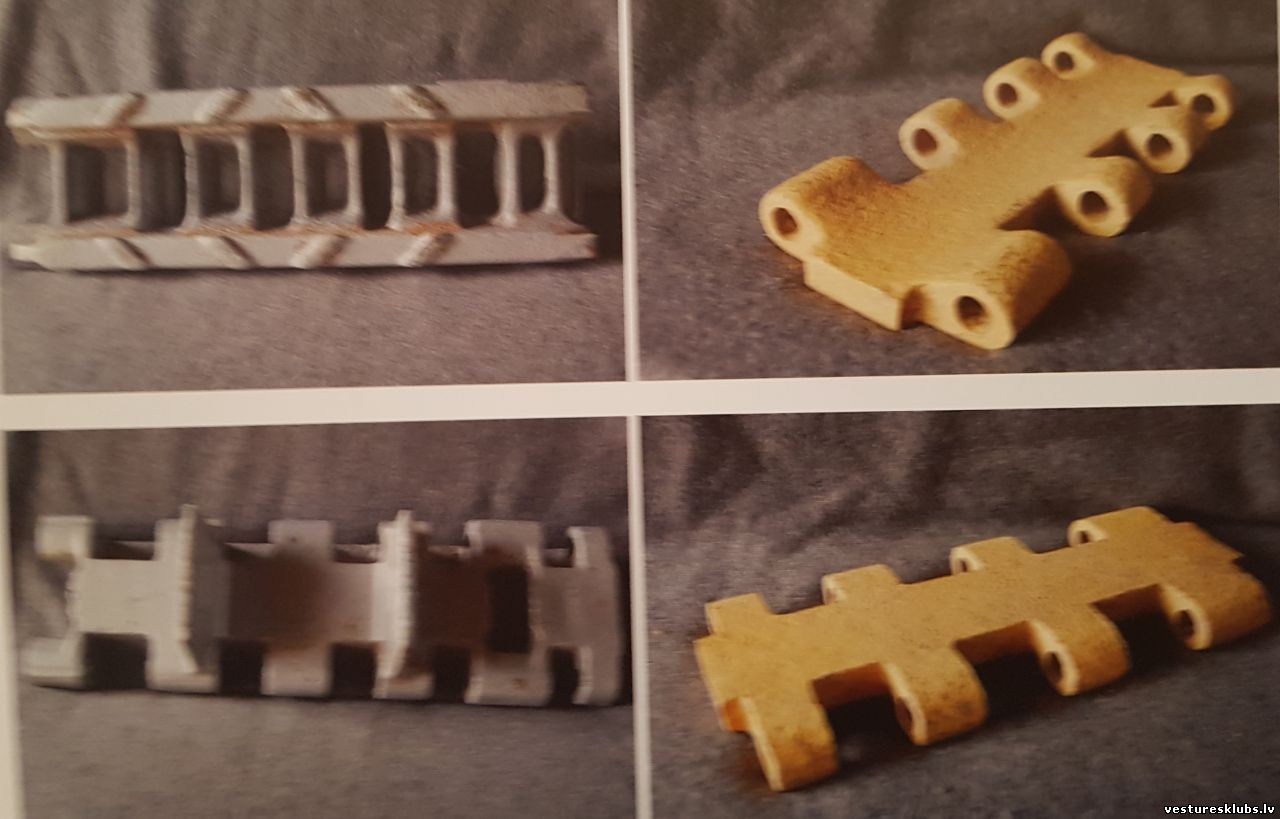

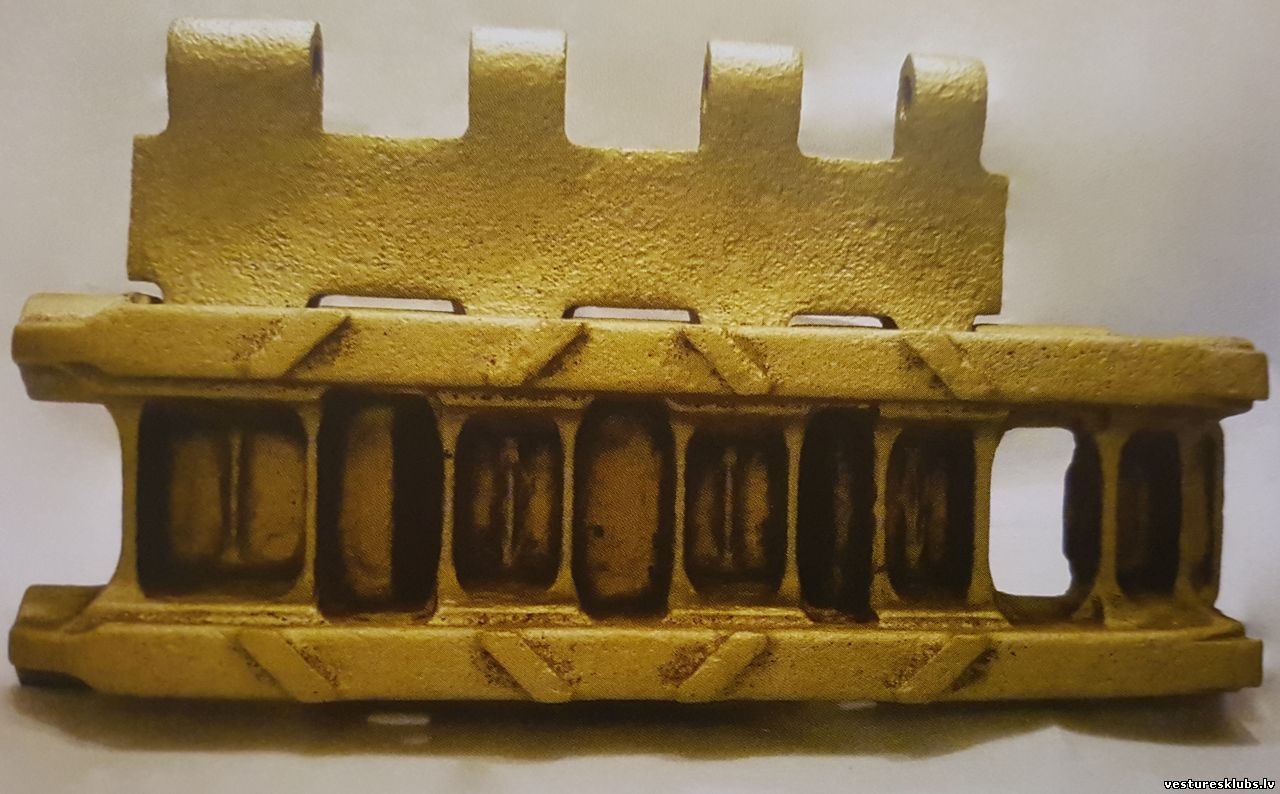

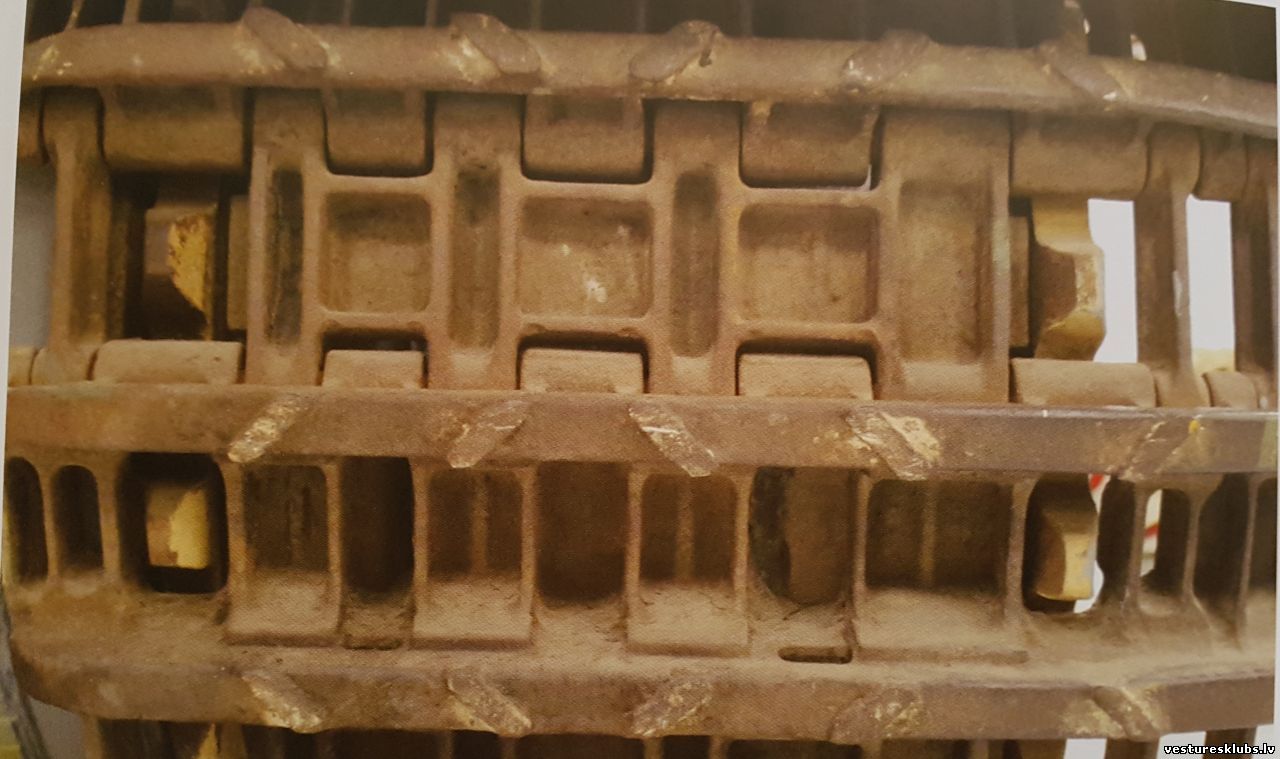

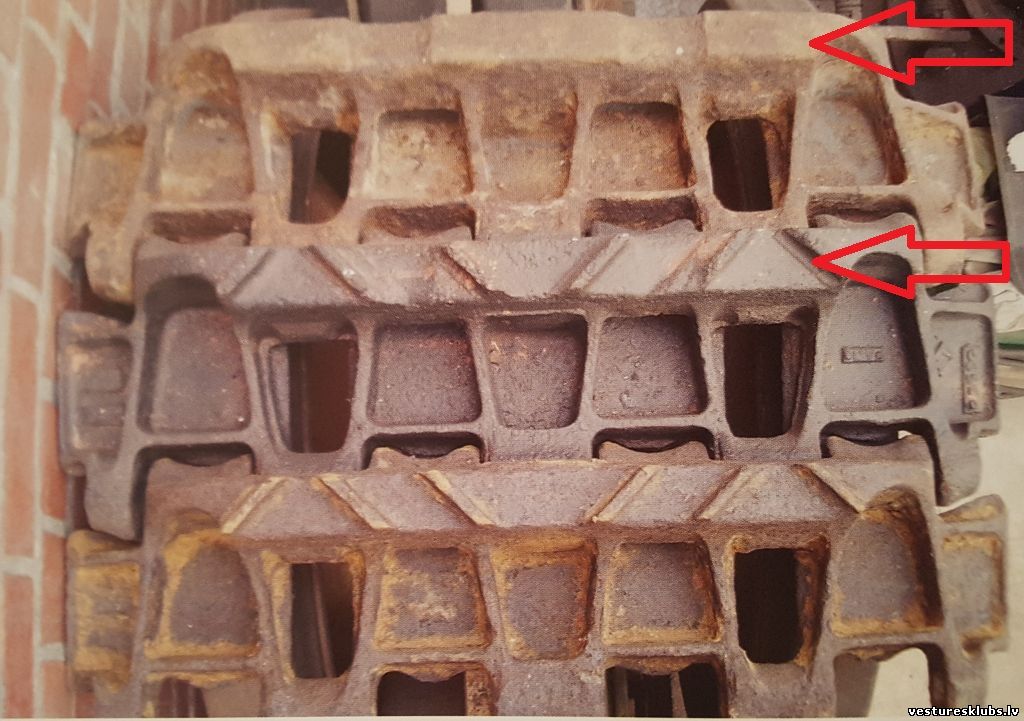

Te kāpurķēdes ar atšķirīgiem izciļņiem



Redzams, ka vienā ķēdē varēja būt atšķirīgu veidu posmi:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 19:34 | Komentāri # 83
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen V "Panther"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 19:44 | Komentāri # 84
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		725 mm un 520 mm

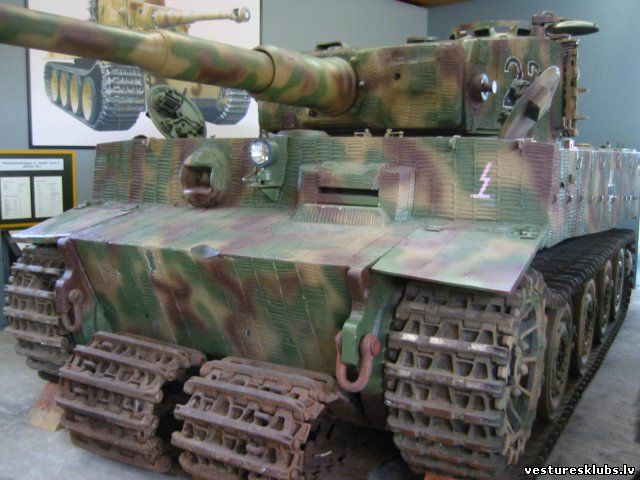

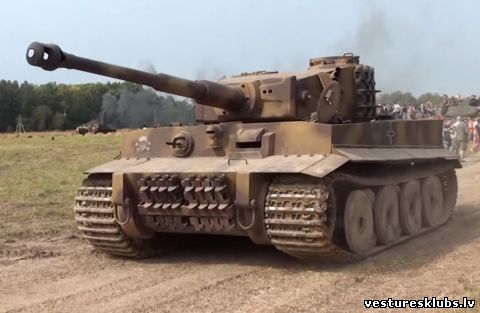

Panzerkampfwagen VI Tiger E (Pz.Kpfw. VI E (Sd.Kfz. 181))

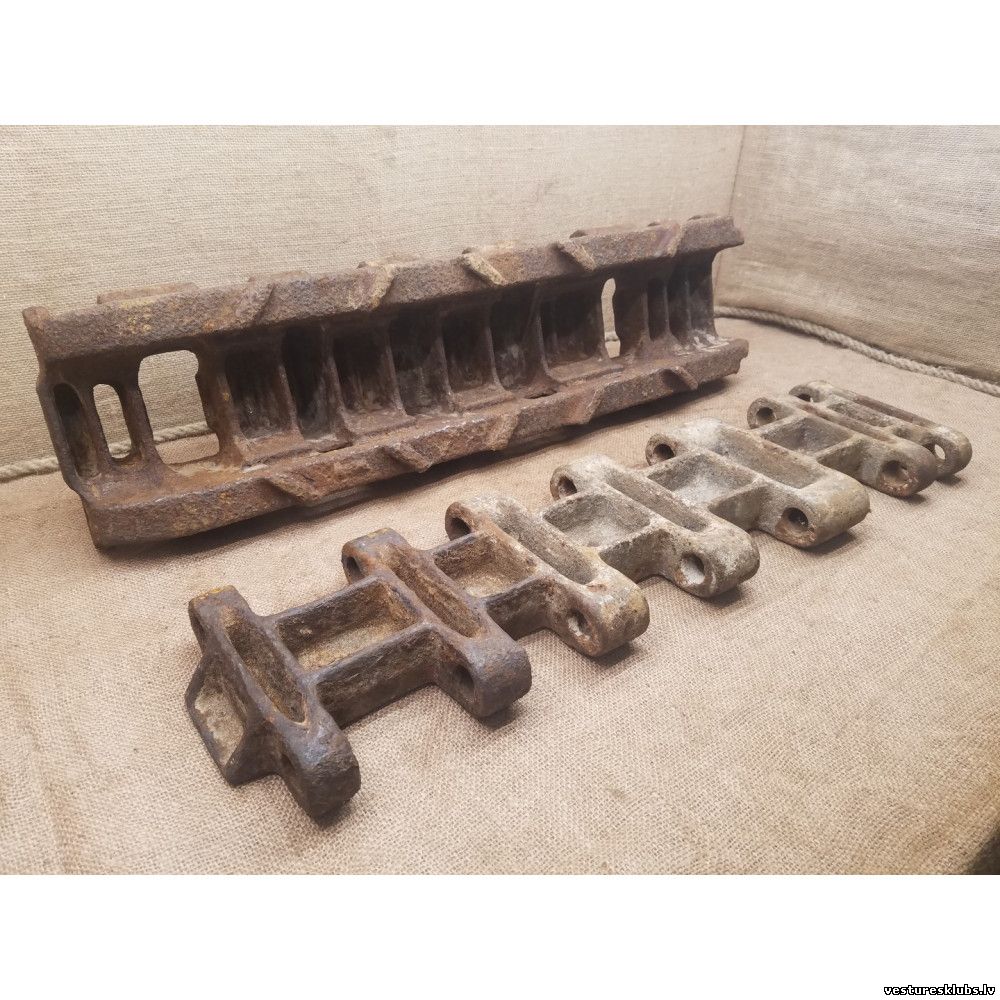

Vērmahta smagais tanks. Kāpurķēdes 2 izmēru - transportēšanas (Verladekette) 520 mm un kaujas 725 mm.

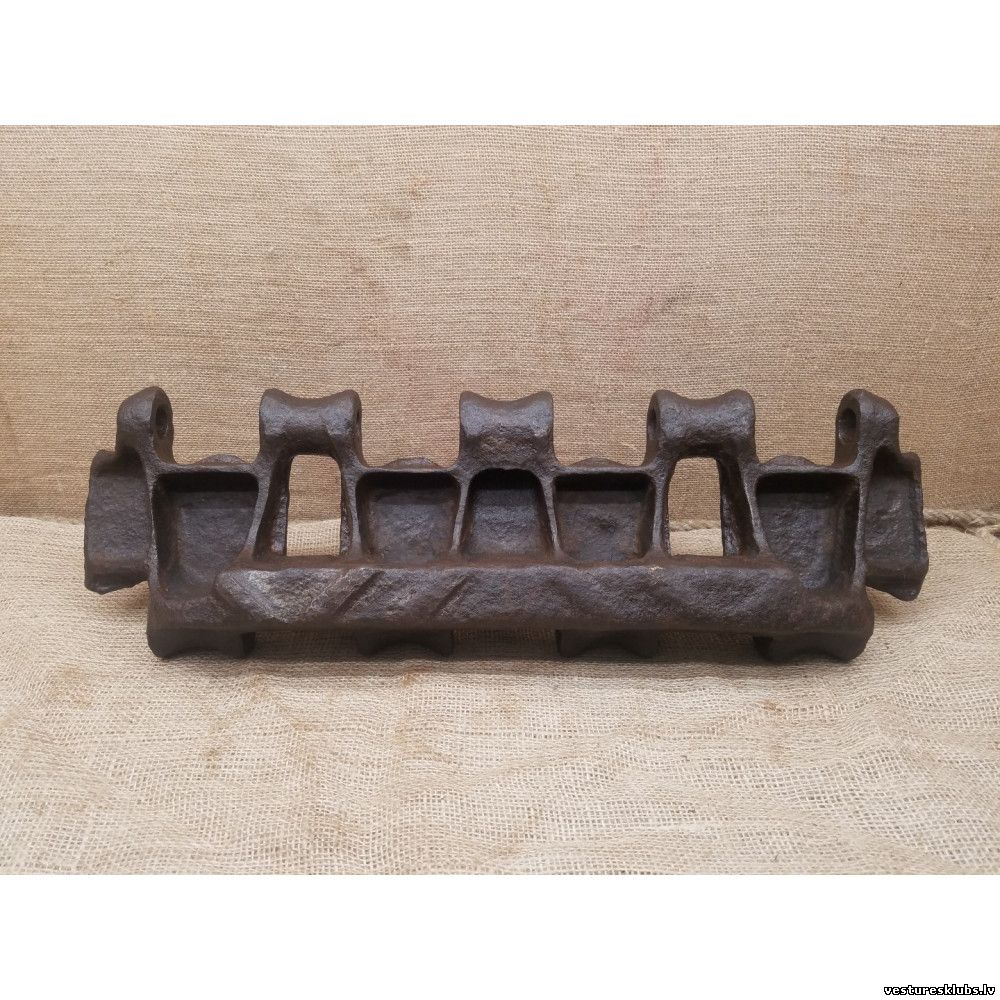

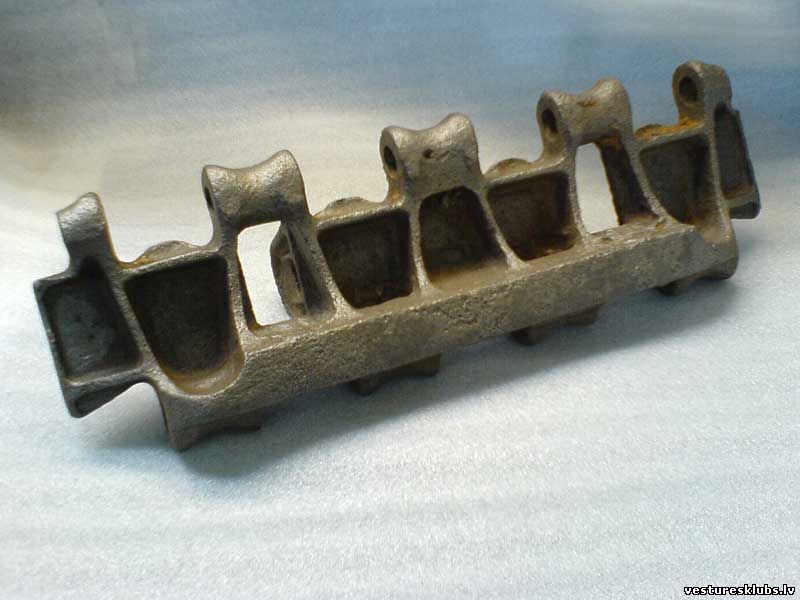

725 mm kaujas kāpurķēdes 2 veidu:

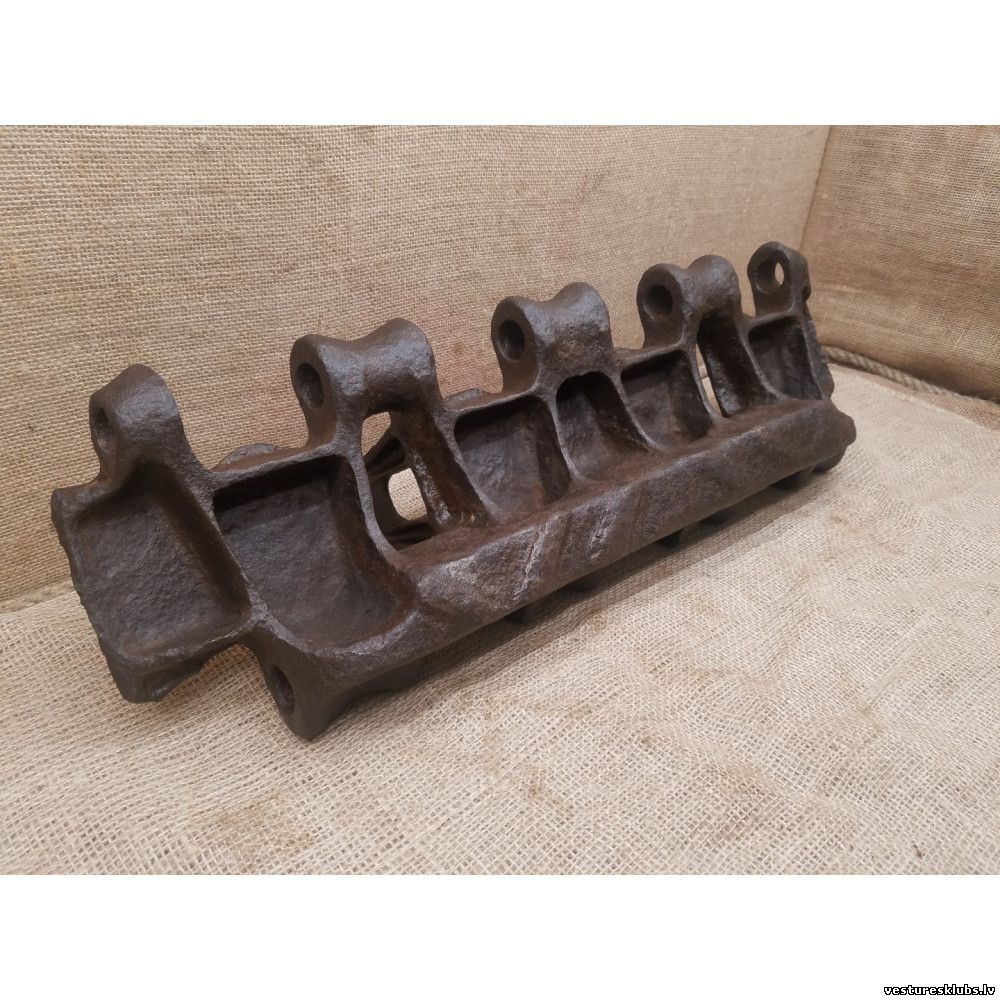

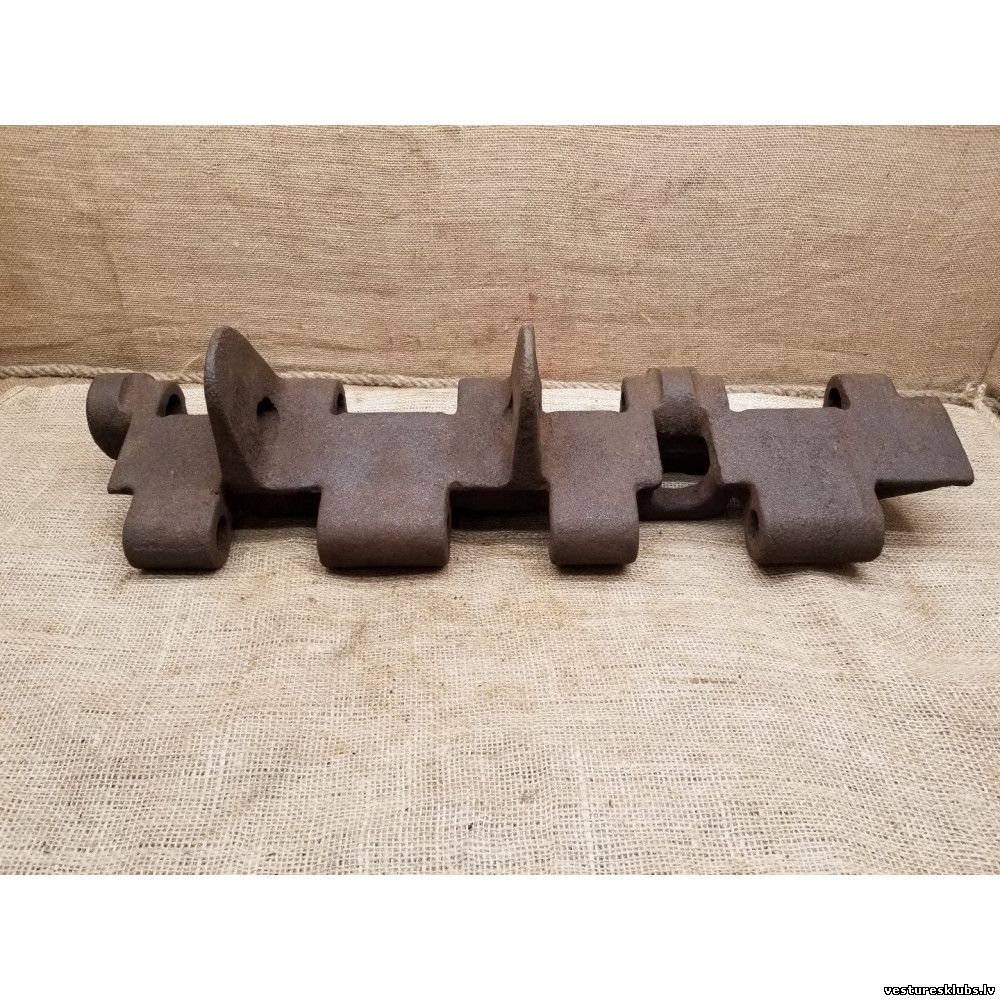

1. variants (agrīnais):
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 19:48 | Komentāri # 85
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. variants (klasiskais):

Sākts ražot 1943. gada oktobrī.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 19:54 | Komentāri # 86
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen VI Tiger E

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 20:00 | Komentāri # 87
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		520 mm transportēšanas kāpurķēde (Verladekette)

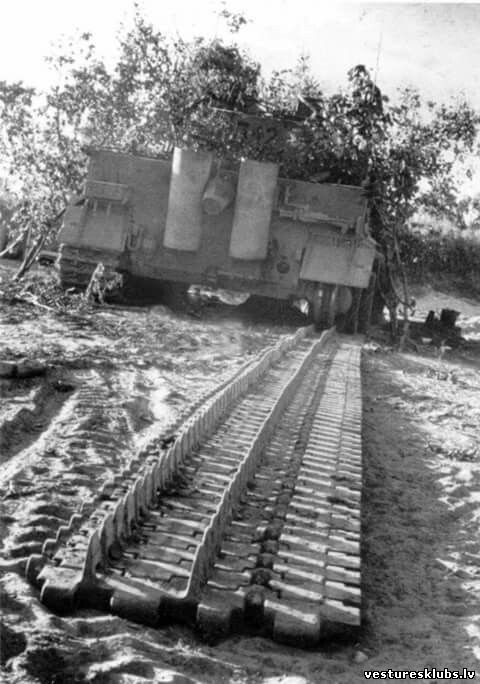

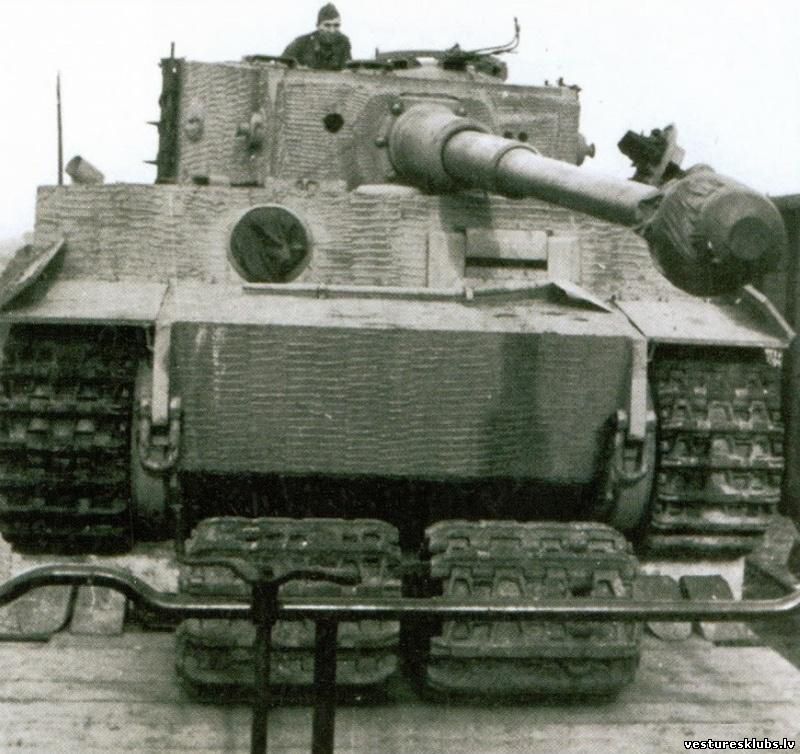

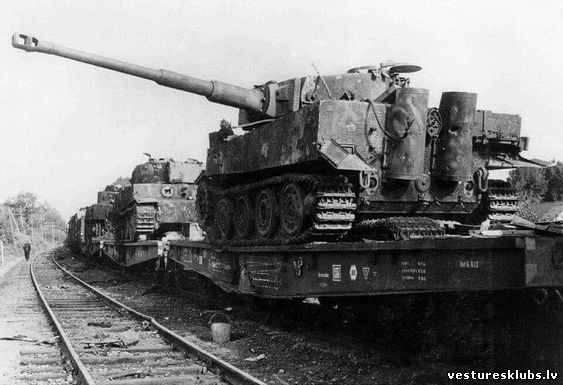

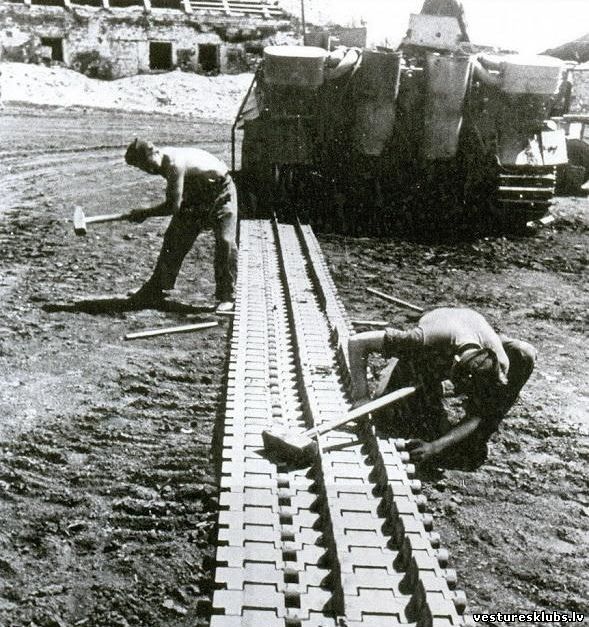

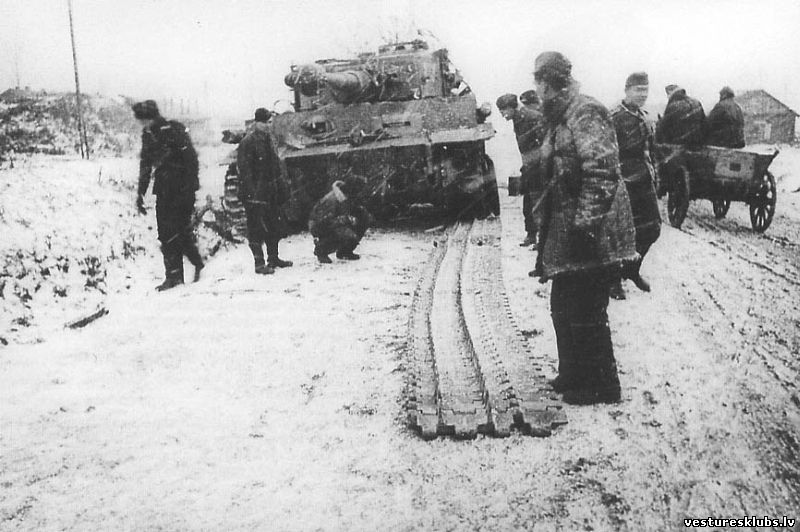

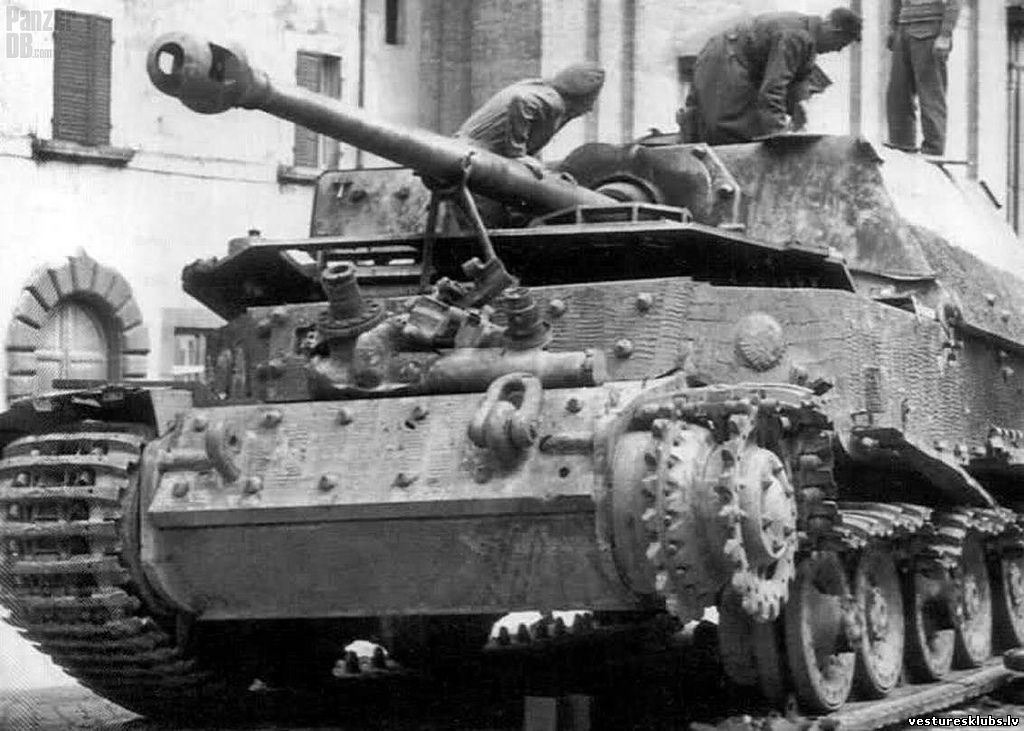

Diemžēl neatradu atsevišķa posma oriģinālfoto. Trešajā attēlā redzami kāpurķēdes maketi. Tāda viņa arī izskatījās.




Paredzētas tikai un vienīgi tanka uzbraukšanai uz dzelzceļa platformas - transportēšanai pa dzelzceļu.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Decembrī.2018, 20:04 | Komentāri # 88
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen VI Tiger E ar transportēšanas kāpurķēdēm:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 15:31 | Komentāri # 89
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		780 mm un 640 mm

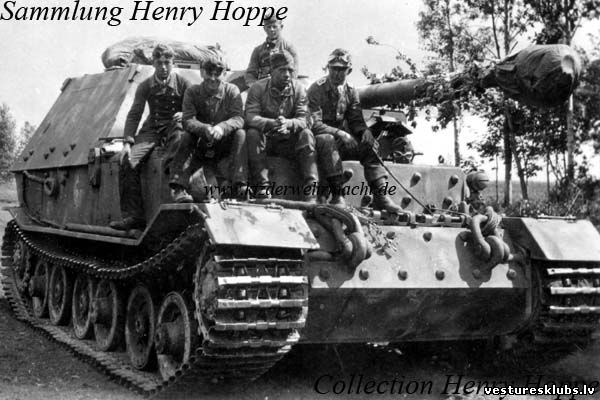

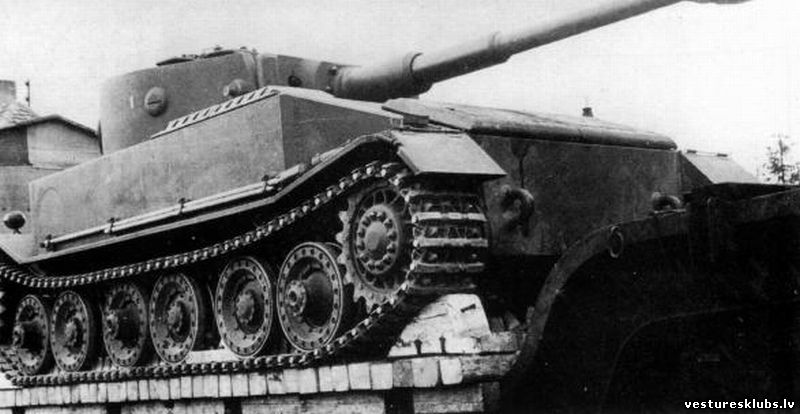

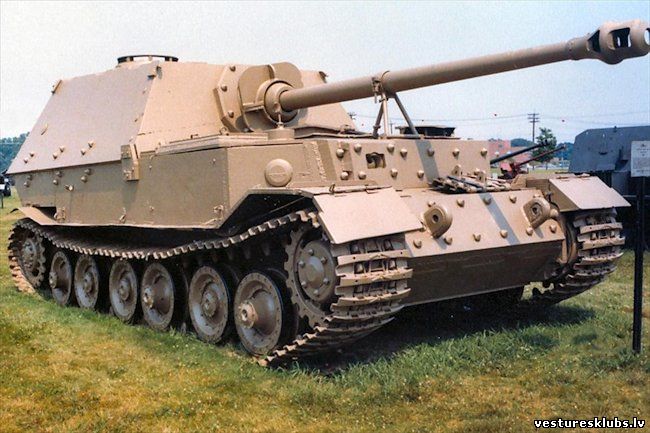

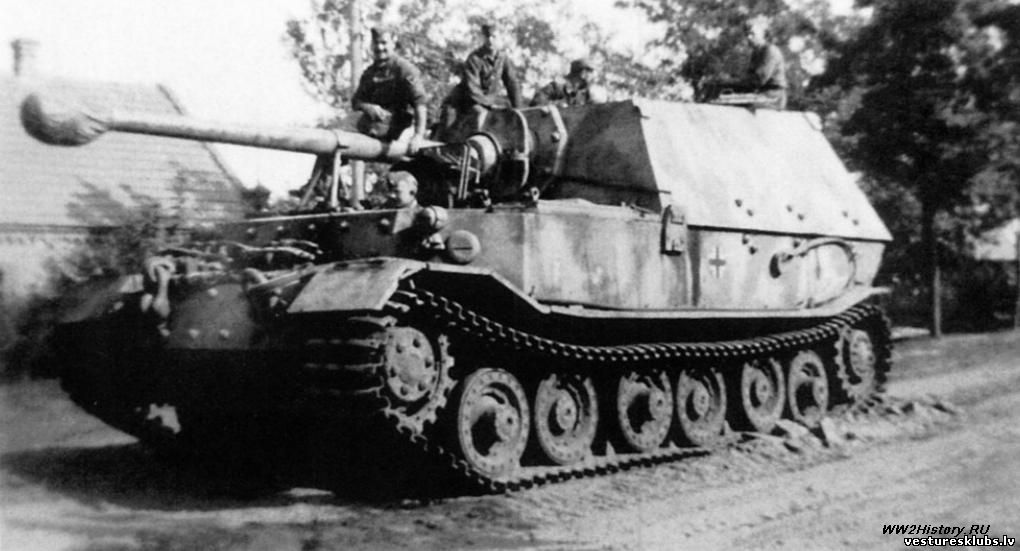

Panzerjäger Tiger (P) "Ferdinand" vēlāk "Elephant" (Sd.Kfz.184)

Vērmahta smagais pašgājējs lielgabals.

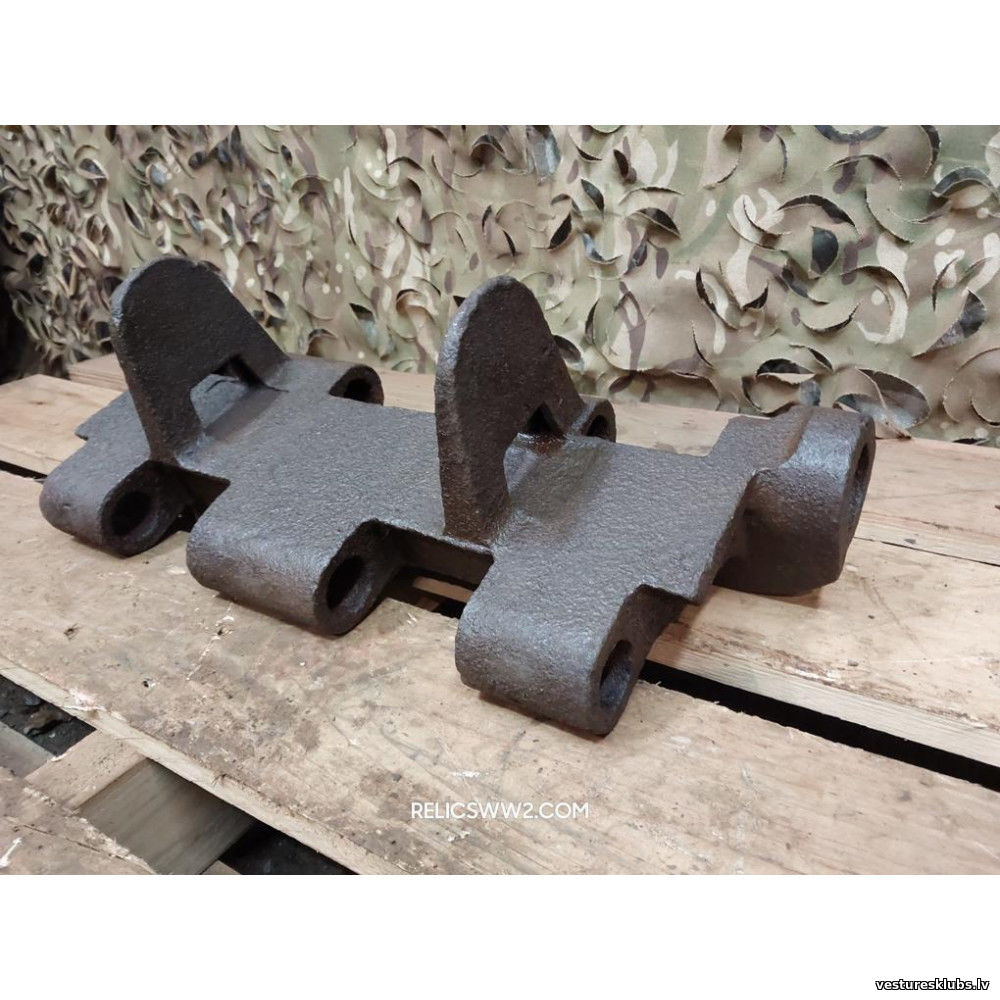

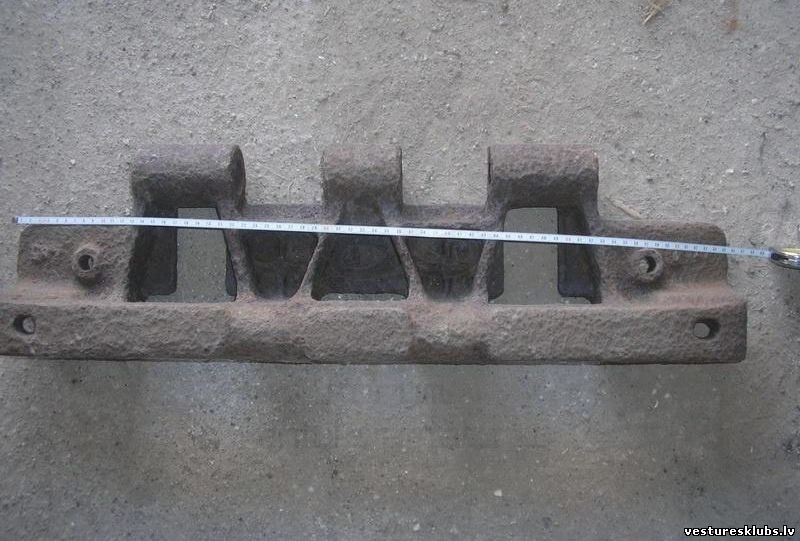

640 mm bija tā sākotnējās kāpurķēdes (Panzerjäger Tiger (P) "Ferdinand").

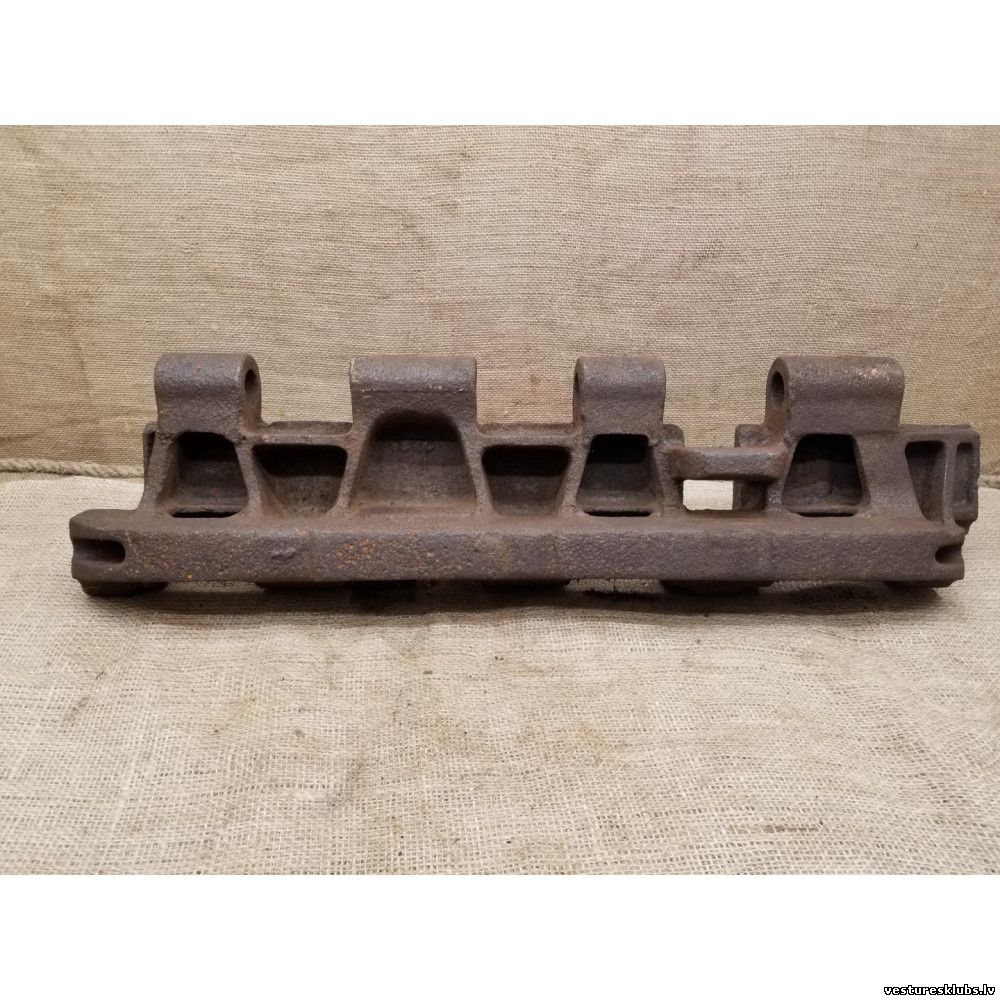

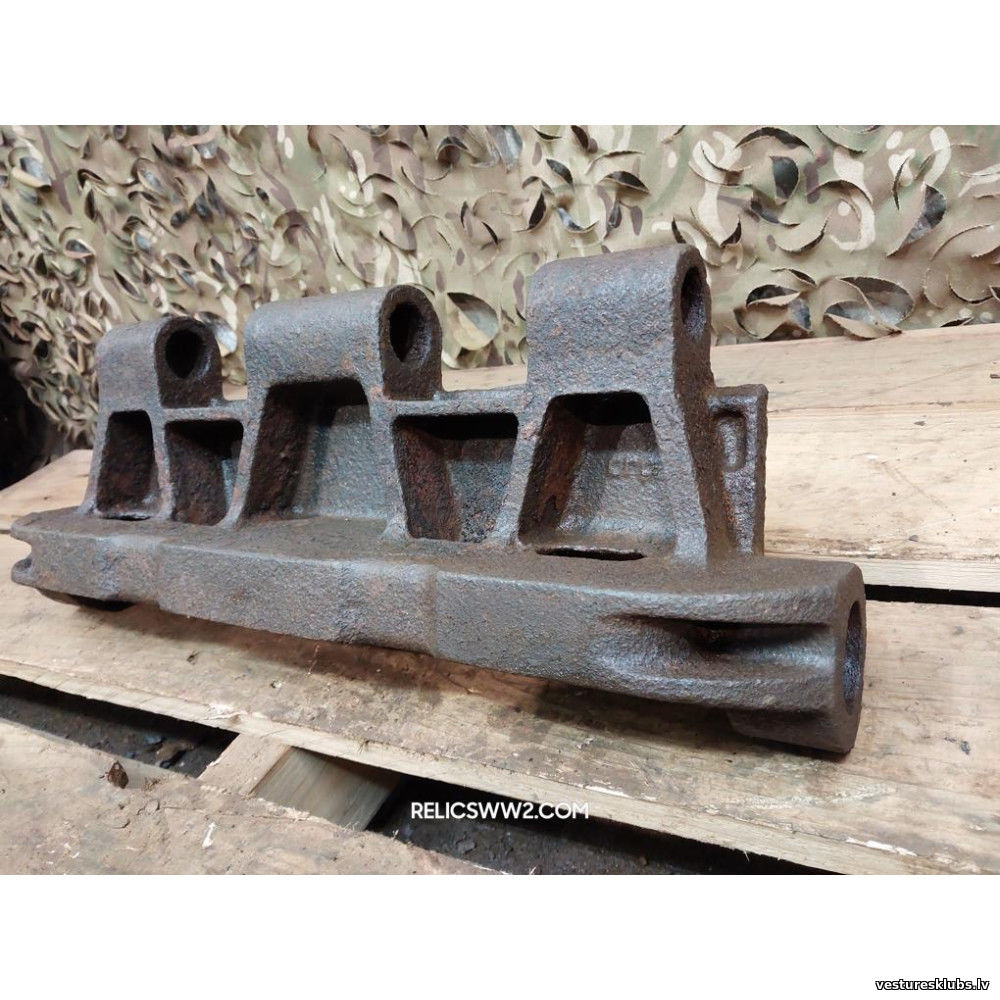

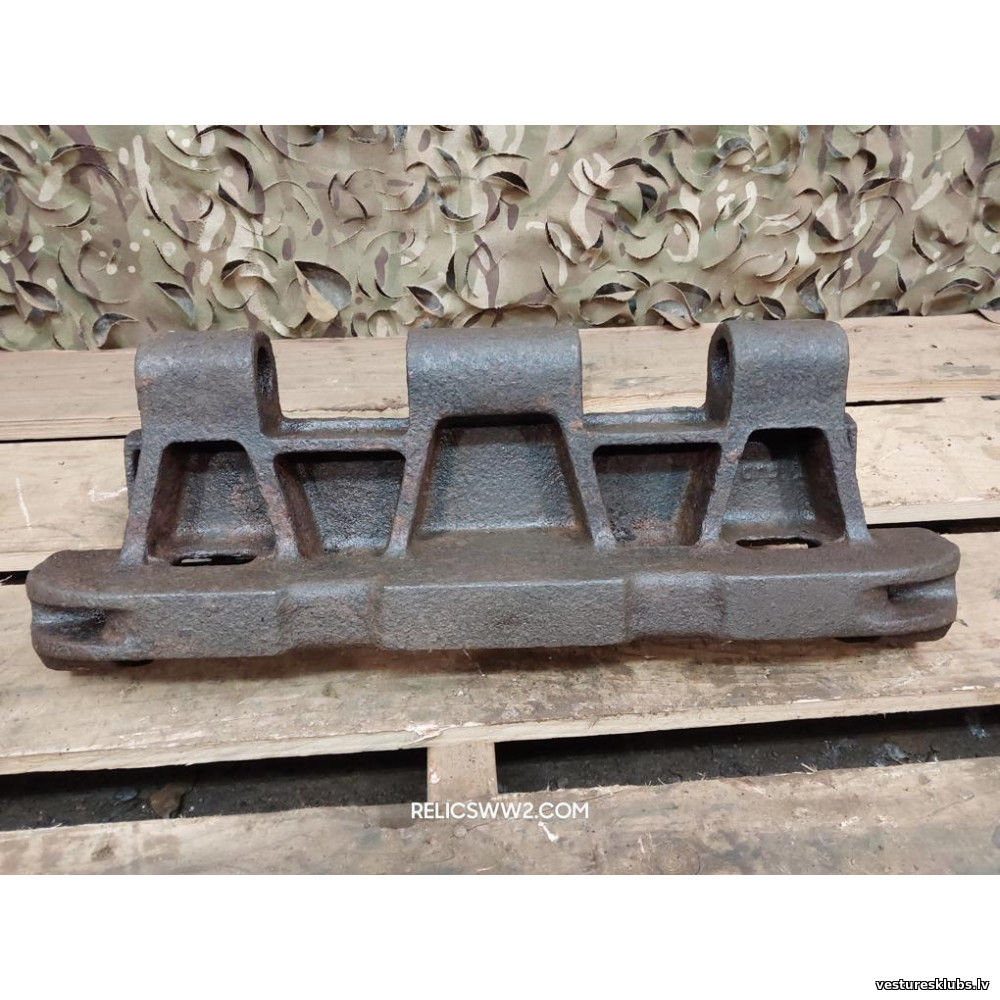

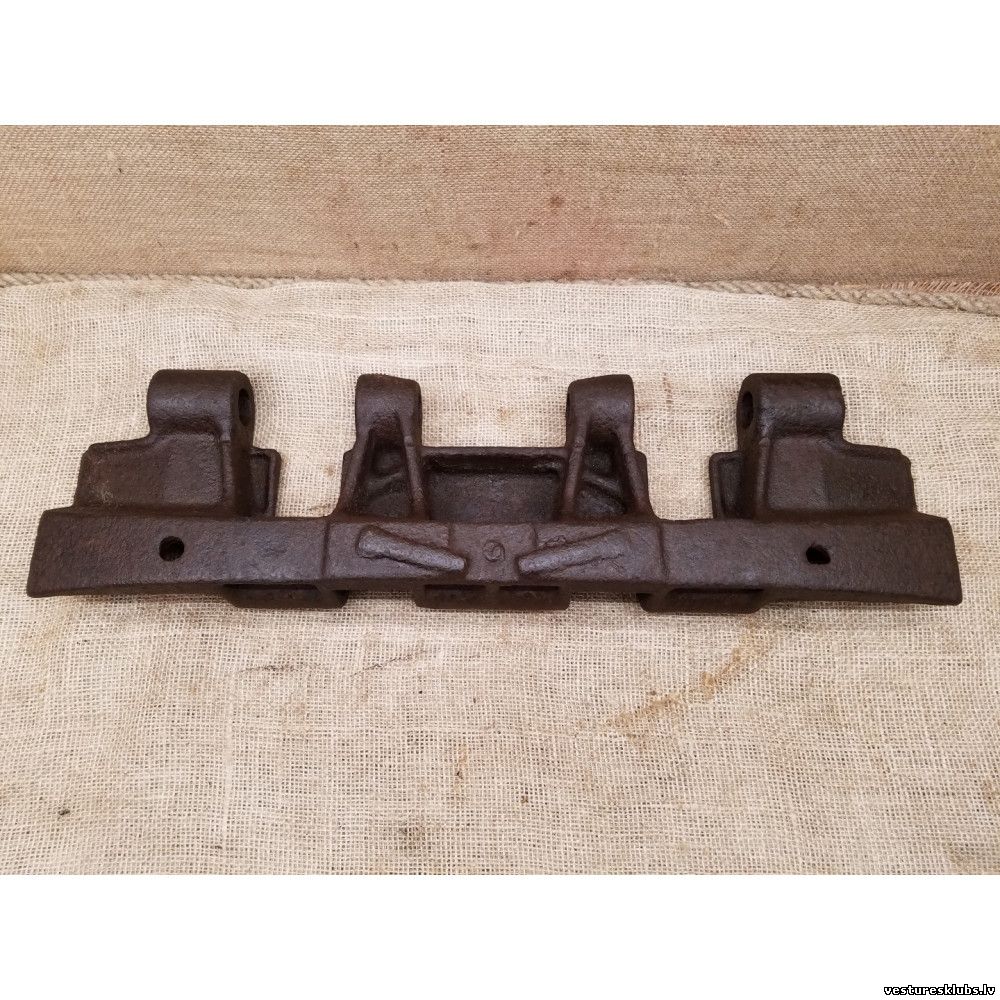

Kāpurķēdes posmi bez vidus izciļņa. Visi vienādi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 15:42 | Komentāri # 90
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		780 mm kāpurķēdes tika izmantotas pēc tā modernizācijas 1943. gada beigās - 1944. gada sākumā. Tad tas tika pārdēvēts par Panzerjäger Tiger (P) "Elephant".

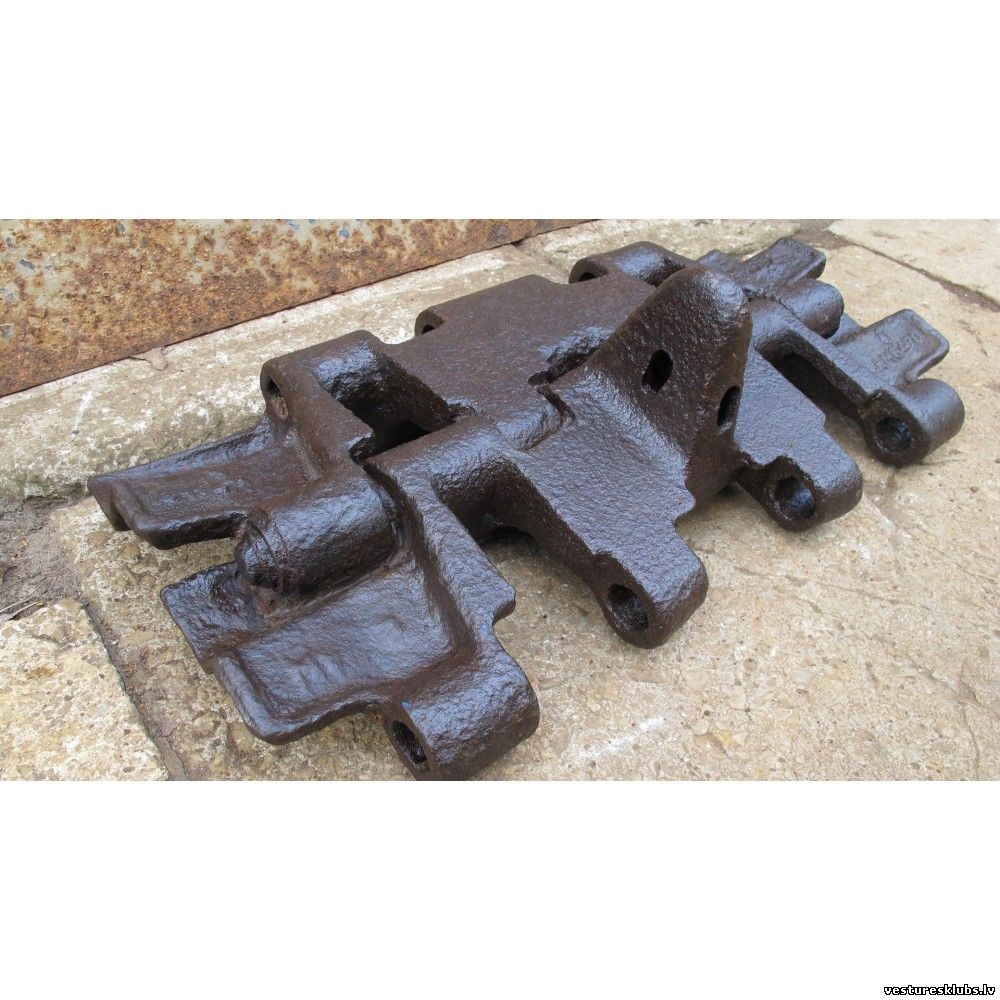

Kāpurķēdes posmi atšķirīgi:

1. ar izcilni:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 15:45 | Komentāri # 91
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. bez izciļņa:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 15:47 | Komentāri # 92
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Abi posmi kopā:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 16:23 | Komentāri # 93
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerjäger Tiger (P) "Ferdinand"

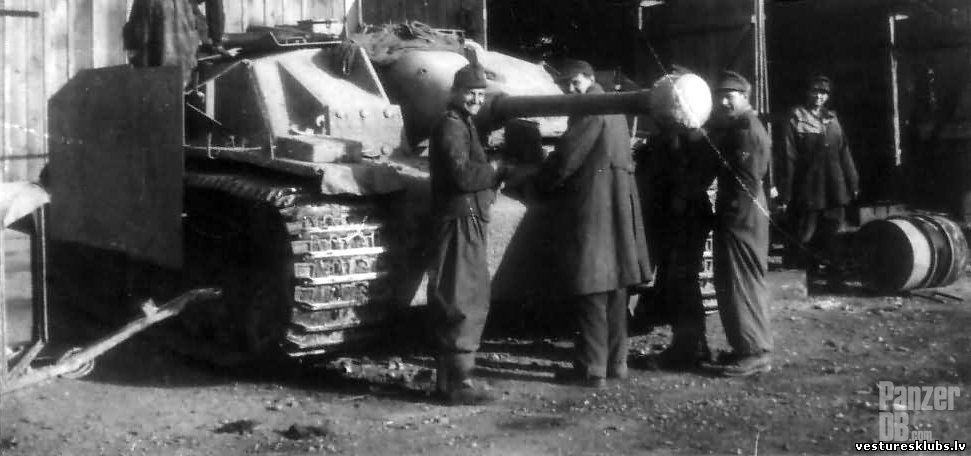

Panzerjäger Tiger (P) "Elephant"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 16:55 | Komentāri # 94
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		800 mm un 660 mm

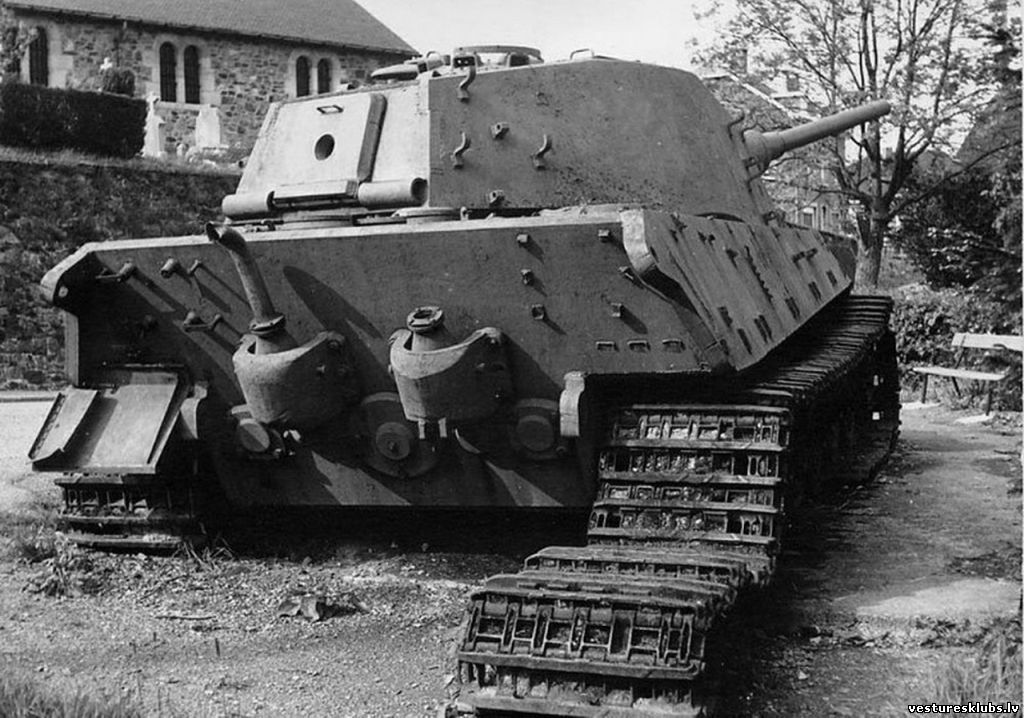

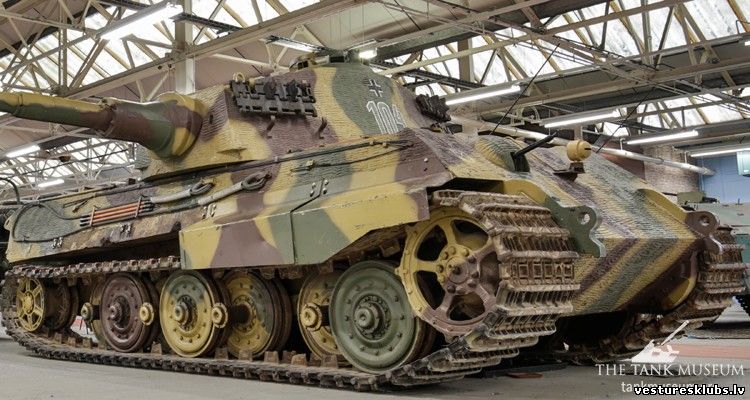

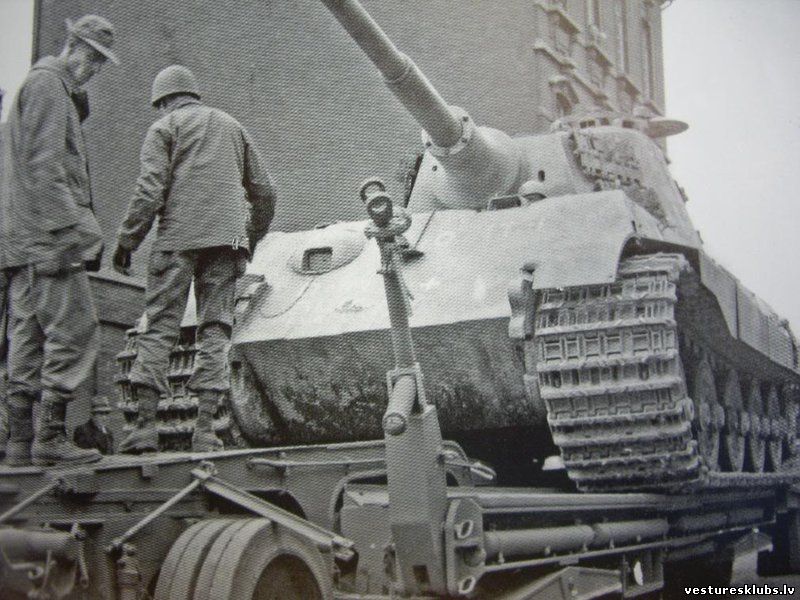

Panzerkampfwagen VI B "Königstiger" (Pz.Kpfw. VI B (Sd.Kfz. 182))

Vērmahta smagais tanks.

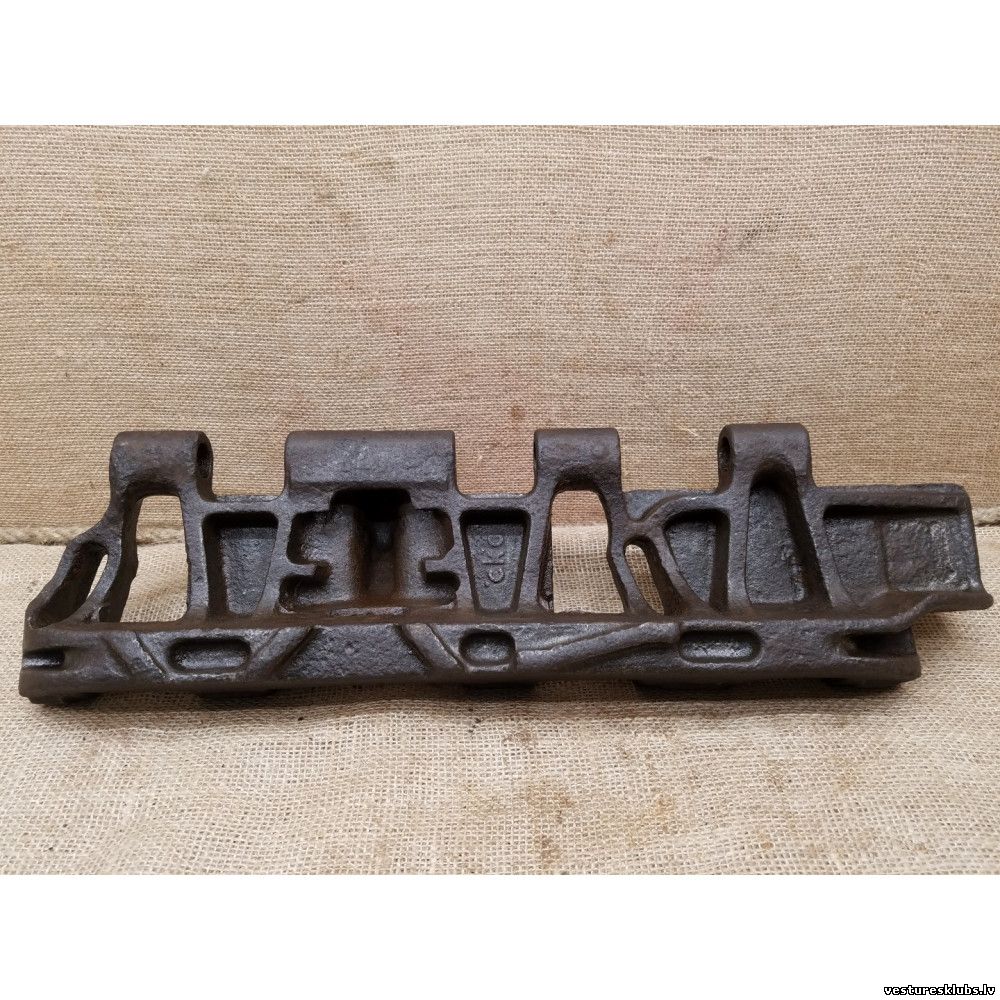

800 mm kaujas kāpurķēdes 3 veidu:

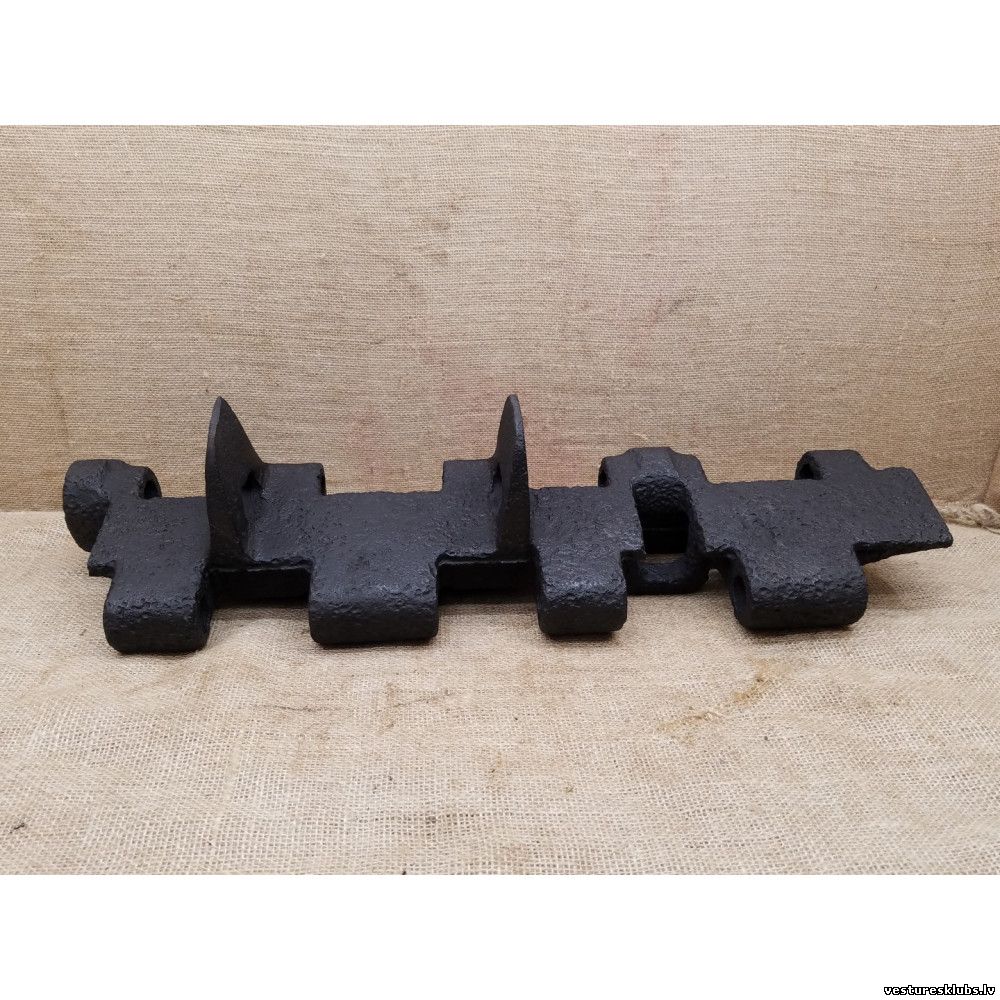

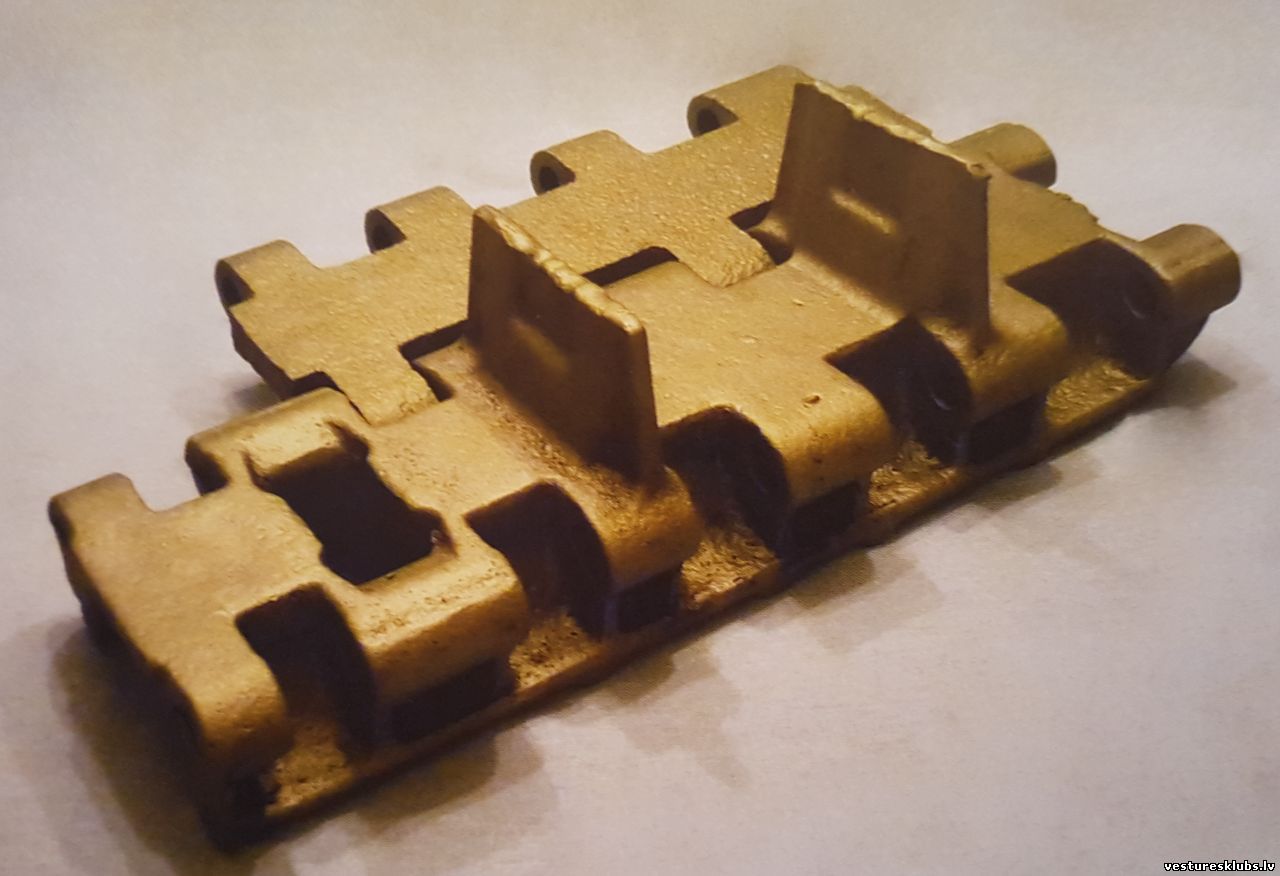

1. agrīnās:

Kāpurķēdes ar starpposmu, pie kam, starpposms ir salikts, nevis monolīts - ar trim papildus segmentiem.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 17:00 | Komentāri # 95
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. klasiskais:

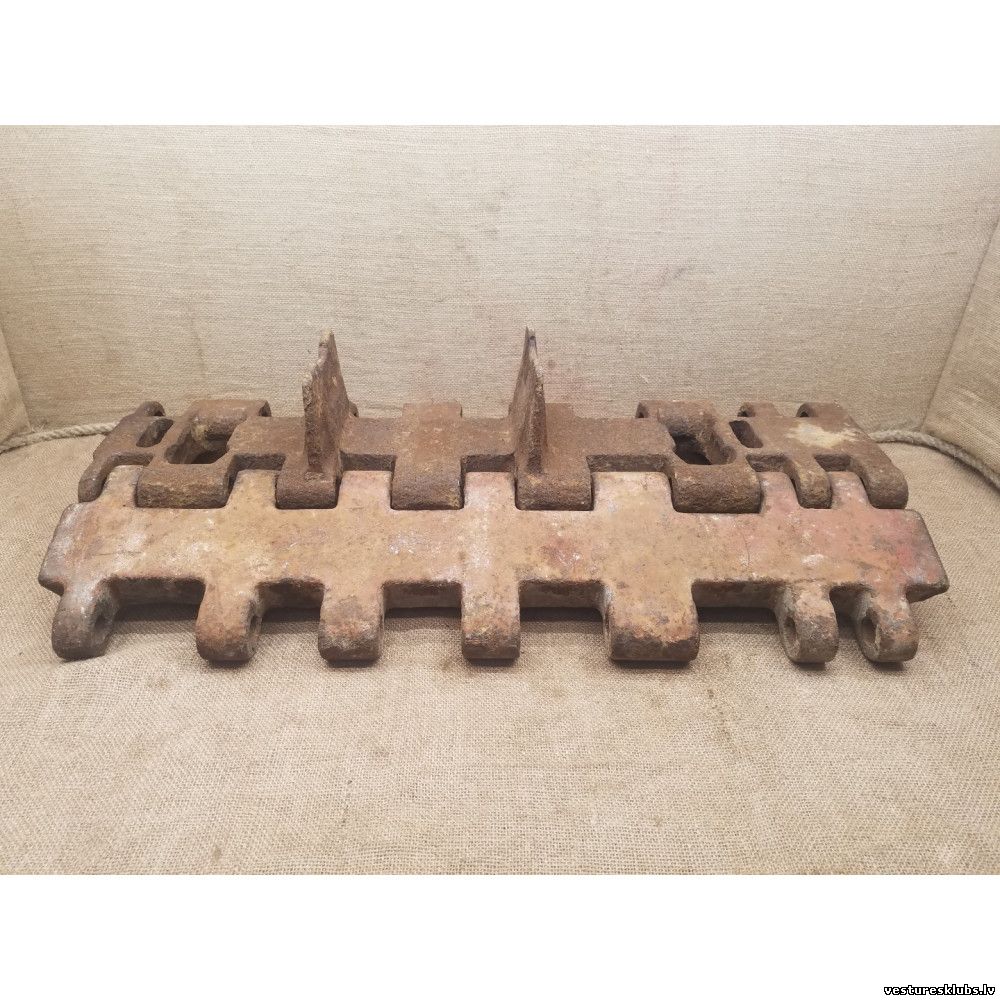

Kāpurķēde ar starpposmu, bet tas ir monolīts. Tajā nav atveres.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 17:08 | Komentāri # 96
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. Vēlīnais:

Kāpurķēde bez starpposma.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 17:22 | Komentāri # 97
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		660 mm transportēšanas kāpurķēdes "Transportkette". Bija piemērotas tanku pārvietošanai arī pa Vācijas autostrādēm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Decembrī.2018, 17:29 | Komentāri # 98
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen VI B "Königstiger"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 29.Decembrī.2018, 06:39 | Komentāri # 99
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Papildus uzlikas

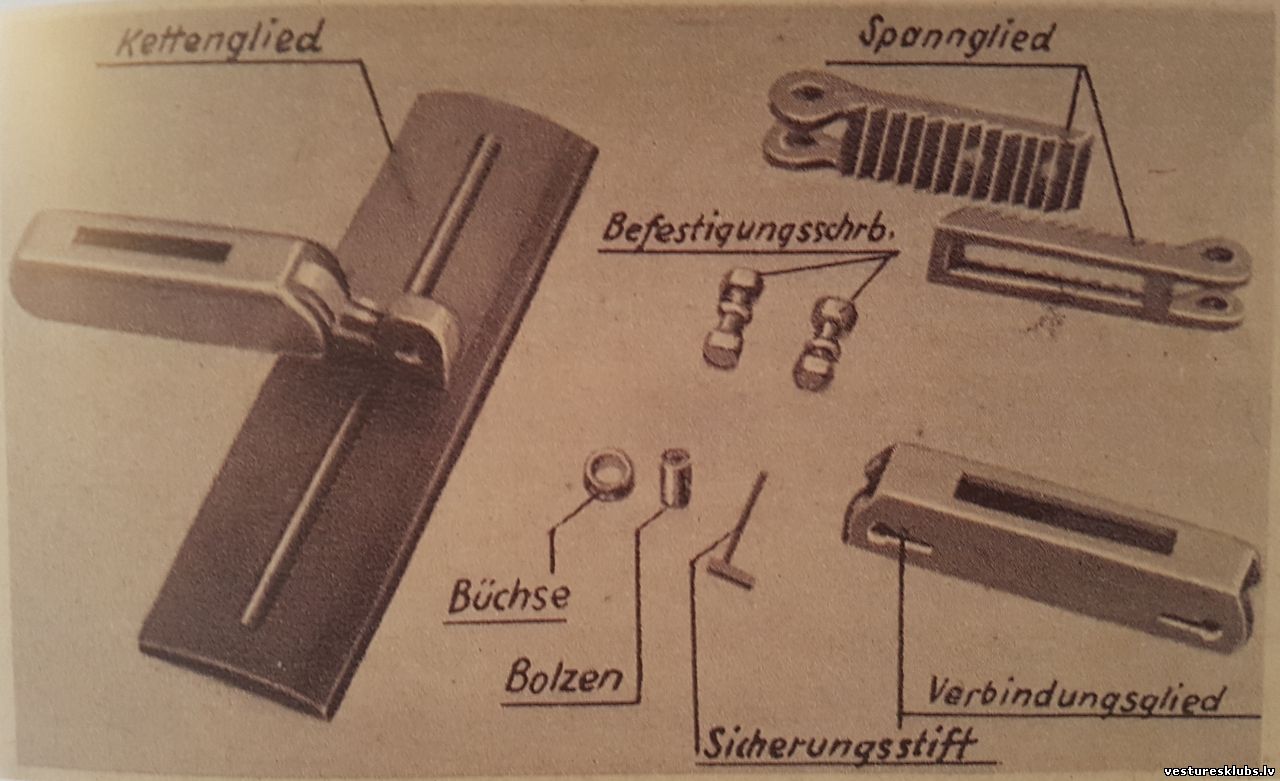

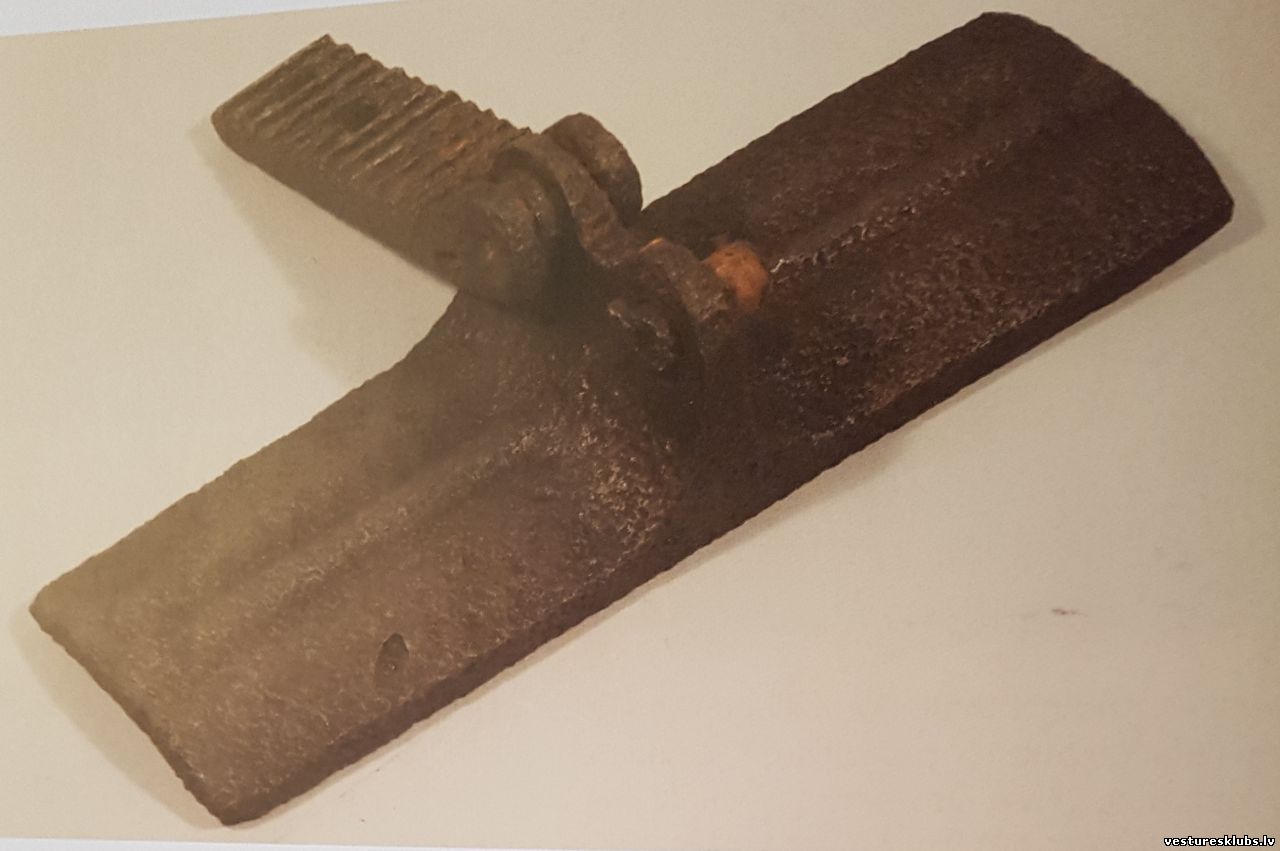

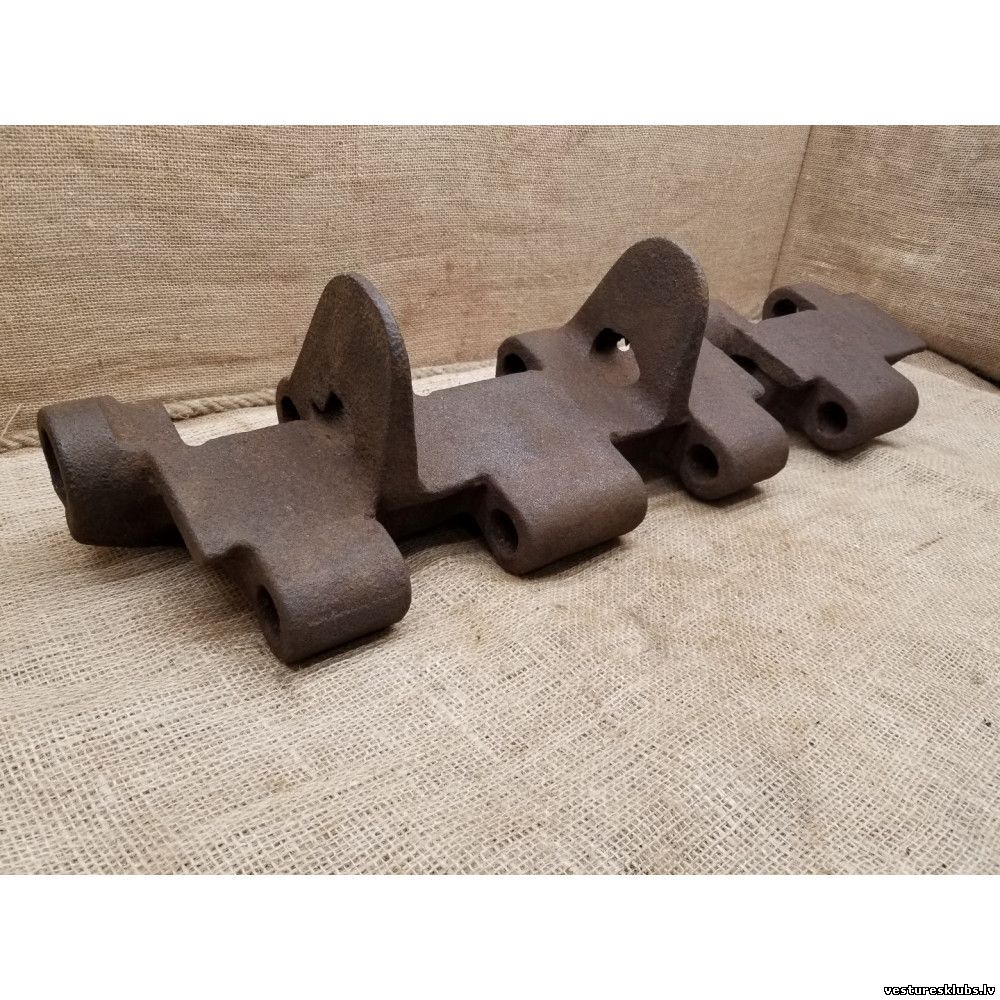

350 mm

Gleiskette - Sondergleitschutz für Mehrachsfahrzeuge

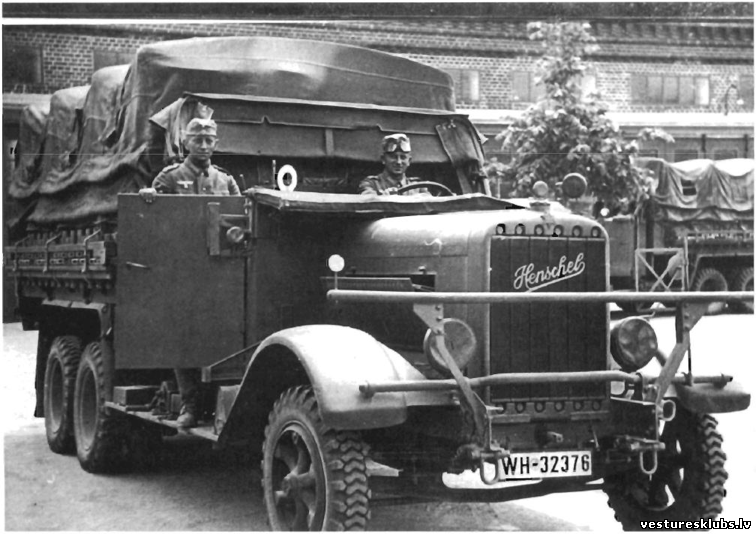

Bija paredzētas divasu smago automašīnu Henschel 33 pakaļējo riteņu aprīkošanai ar kāpurķēdēm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 29.Decembrī.2018, 06:44 | Komentāri # 100
Stāstnieks

Komentāri: 11608
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

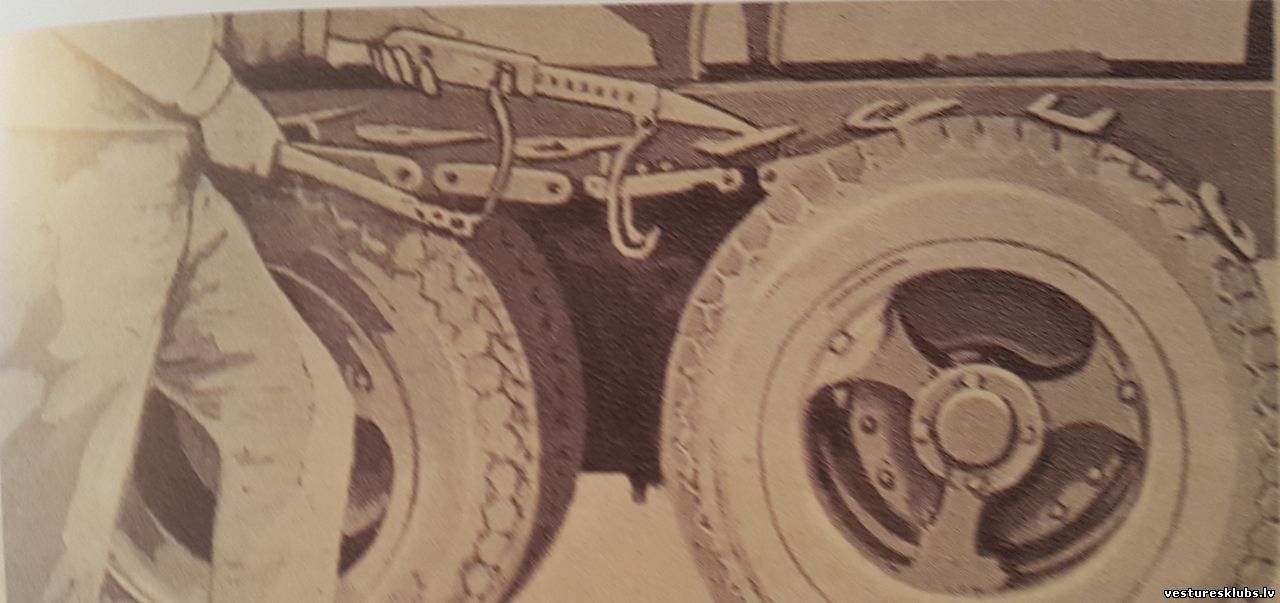

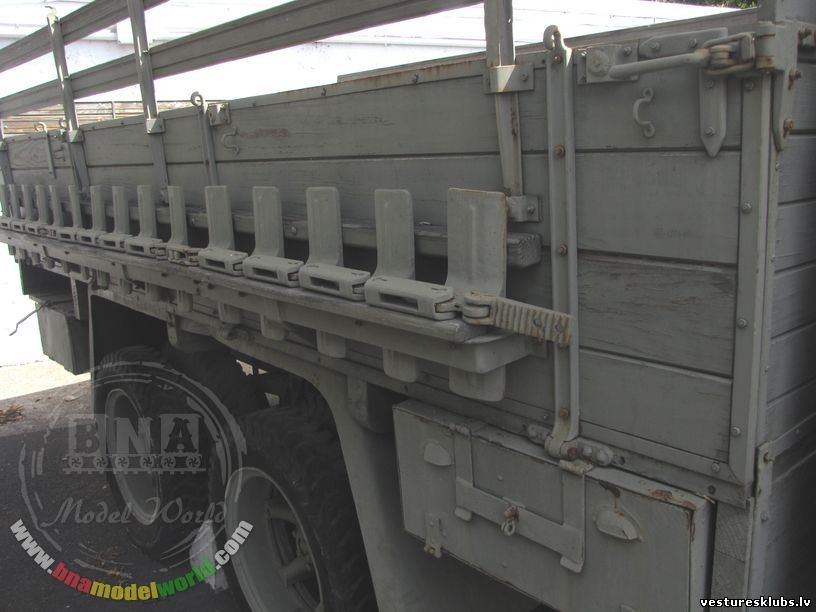

Kāpurķēde tika glabāta pie automašīnas sānu borta:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
