Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Septembris.2016, 08:42 | Komentāri # 326
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
80 mm

8 cm Wurfgranate Spreng



Tā bija krievu 82 mm "Katjušas" (M-8) uzlabota kopija.
Lai arī kā padomju propaganda visus pēckara gadus bazūnēja, ka neviena "Katjuša" nenonāca fašistu nagos, patiesība bija skaudra.
Jau 1941. gada augusta vidū, kad Manšteina 56. tanku korpuss pie Ilmeņa ezera ielenca un iznīcināja Vorošilova 34. armiju, vācu rokās nonāca pirmais neskartais krievu zalvju lielgabals.

Nākamās 3 katjušas vācu rokās krita septembrī pie Vjazmas

un vēl 2 pie Orlas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Septembris.2016, 09:06 | Komentāri # 327
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Oktobrī, ieņemot Mcensku, atkal vācu rokās nonāca "Staļina ērģeles".

Noslēpums bija nevis pati iekārta, vai šāviņš, bet gan tā bezdūmu pulvera lādiņš. 1943. gadā čehu rūpnīcā «Ceska Zbrojovka» izgatavoja pirmās vācu katjušas ar nosaukumu 8 cm Wurfgranate Spreng.

Garums 70 cm.
Tā, pateicoties nedaudz ieslīpajiem spārniņiem, kuri radīja šāviņa rotāciju bija krietni precīzāka.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Septembris.2016, 09:23 | Komentāri # 328
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
48 kasešu palaišanas iekārta ar nosaukumu 8 cm Raketen-Vielfachwerfer vācieši montēja uz franču trofeju tankiem SOMUA S35
torņa vietā (pagaidām nav attiecīgas bildes)
24 kasešu palaišanas iekārt ar nosaukumu 8 cm R-Vielfachwerfer auf m.ger.Zgkw S303 (f) - uz franču trofeju vilcēja SOMUA MCG/MCL

No 1943. gada ar tādām apgādāja SS tanku un motorizētās divīzijas (4 iekārtas uz divīziju). Uzreiz jāpiebilst, ka vērmahta kara vešanas taktika atšķīrās no boļševiku, tāpēc savas reaktīvās iekārtas viņi izmantoja mazākos apjomos. Domājams, to noteica arī fakts, ka amerikāņi fričiem "nezināmu iemeslu dēļ" nepiegādāja ne Ford/Marmon-Herrington, ne Studebaker US6... :-)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Septembris.2016, 14:06 | Komentāri # 329
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
150 mm (158,5 mm)

Wurfgranate 41

Divu veidu:
1. Šķembu 15 cm Wgr 41 Spr. (garums 925 - 930 mm) dažādos avotos dažādi skaitļi


2. Šķembu-dūmu 15 cm Wgr 41 Spr.W.Rh.Nb (garums 1015 - 1020 mm) dažādos avotos dažādi skaitļi


Jāpiebilst, ka šķembu mīnas ražoja ar 4 veidu lādiņiem.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Septembris.2016, 14:11 | Komentāri # 330
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

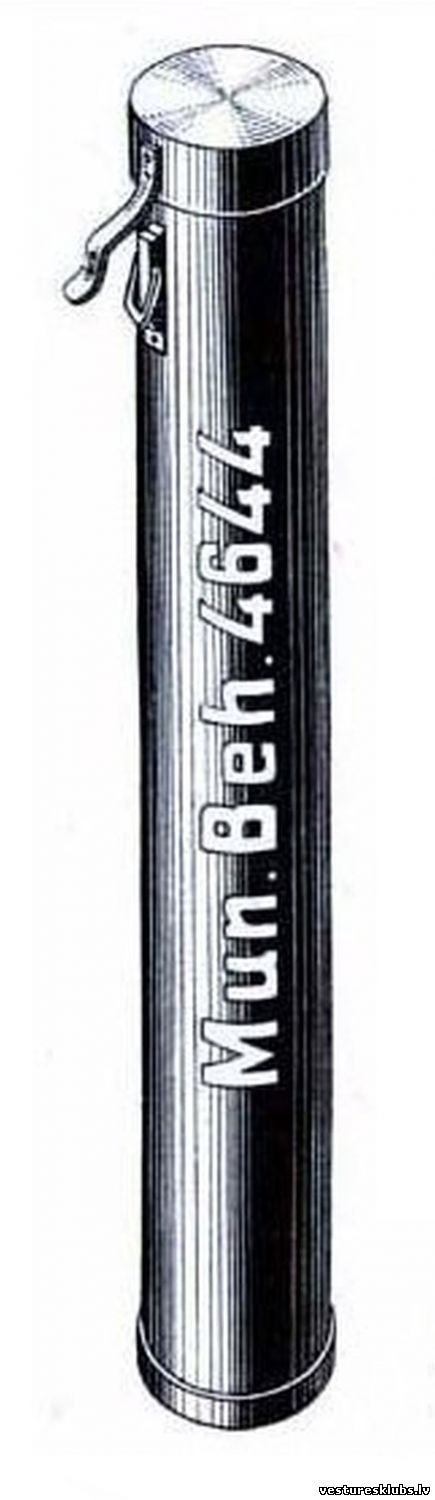

Transportēja metāla futlārī

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Septembris.2016, 14:15 | Komentāri # 331
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Palaišanas iekārtas.

Sešstobru 15cm Nebelwerfer 41

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Septembris.2016, 14:21 | Komentāri # 332
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Desmitstobru 15-cm Panzerwerfer 42


Šaušanas brīdis

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 04:29 | Komentāri # 333
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
210 mm

Wurfgranate 42

Viena modeļa šķembu šāviņš



Garums 1260 mm pēc citas informācijas 1210 mm (iespējams, ka īsās 43. gada parauga bija paredzētas aviācijai, bet drošs neesmu)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 04:40 | Komentāri # 334
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Palaišanas iekārtas.

Piecu stobru 21 cm Nebelwerfer 42 (21 cm Nb.W 42)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 05:00 | Komentāri # 335
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Aviācijā.

1943. gadā šī kalibra šāviņi ar nosaukumu Wfr. Gr. 21 (Wurframmen Granate 21) vai BR 21 (Bordrakete 21) (iespējams, ka šie arī ir attēloti otrajā rasējumā ar garumu 1210 mm) tika sākti izmantot arī aviācijā cīņai ar sabiedroto bumbvedējiem.
Lidmašīnām Focke-Wulf Fw 190 un Messerschmitt Bf.109 pa vienai zem katra spārna


Messerschmitt Bf.110 pa divām


Messerschmitt Me.210 pa trim


Bet vienam Messerschmitt Me.410 eksperimentāli pat sešstobru zem kabīnes.

Tiesa, izmēģinājuma lidojuma laikā lidmašīna uzsprāga...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 08:35 | Komentāri # 336
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
280 mm un 320 mm

28 cm Wurfkörper un 32 cm Wurfkörper

Abu kalibru reaktīvajiem šāviņiem izmantoja vienas un tās pašas palaišanas iekārtas, tāpēc abus apskatīsim kopā.

280 mm šķembu šāviņš 28cm WK.Spr.


320 mm aizdedzinošais šāviņš 32cm WK.(M)FL.


Pildīta ar 50l petrolejas vai naftas, kurai klāt pievienots 0,6 kg pirotehniska aizdedzinātāja un 1 kg pentrīta (CH2ONO2)4C - viena no jaudīgākajām sprāgstvielām. Šīs arī ir tās, tautā sauktas par "saspiestā gaisa" bumbām, kurām sprāgstot, kādu 50 m radiusā, sadegot skābeklim, rodas vakuums. Cilvēkiem pārplīst asinsvadi, un nāve iestājas momentāni.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 09:09 | Komentāri # 337
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Palaišanas iekārtas.

28/32-cm Schweres Wurfgerät 40.
Koka rāmis


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 09:12 | Komentāri # 338
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
28/32-cm Schweres Wurfgerät 41.
Metāla rāmis


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 09:17 | Komentāri # 339
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

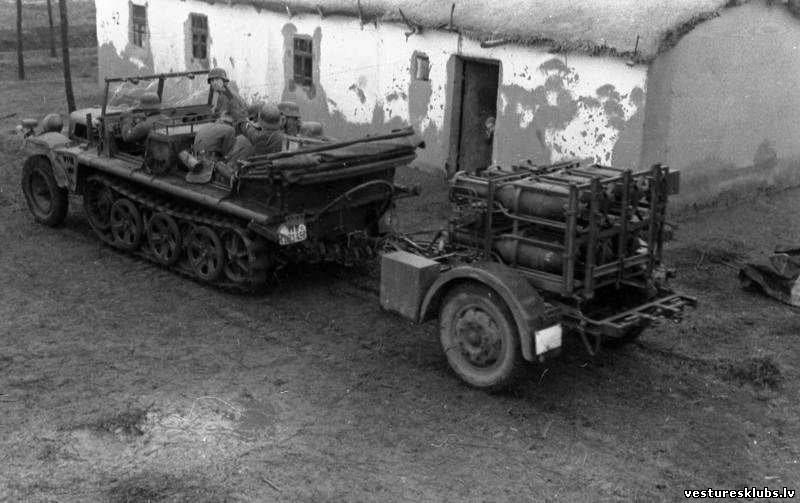

28/32 cm Nebelwerfer 41

Uz riteņiem uzmontēti metāla rāmji

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 09:37 | Komentāri # 340
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Sd.Kfz.251.1 Auf.D mit 28/32 cm Wurfrahmen 40

Uz bruņumašīnas uzmontēti koka rāmji


Panzerkampfwagen 38H 735(f) mit 28/32 cm Wuhrfrahmen 40

Uz trofeju tankiem (šajā gadījumā franču) uzmontēti koka rāmji


Arī šaušanai nederīgs lielgabals

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 09:56 | Komentāri # 341
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
"Ванюша" un "Андрюша"

1942. gada sākumā, neveiksmīgajā mēģinājumā pārraut Ļeņingradas blokādi, krievu 54. armijas rokās nonāca daži 280 mm un 320 mm reaktīvo mīnmetēju šāviņu eksemplāri. Sakarā ar munīcijas piegādes problēmām, šos paraugus izpētīja, un sāka ražot Ļeņingradā uz vietas ar nosaukumiem M-28 un M-32. Tiesa, M-32 bija kā parastas šķembu mīnas. Līdzīgi savai "Katjušai", arī šiem šāviņiem krievi piešķīra vārdus - Ванюша un Андрюша.
Lūk Vaņjušas attēli


Pēc citas versijas "Андрюша" saucās pati palaišanas iekārta.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 15:58 | Komentāri # 342
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
300 mm

30 cm Wurfkörper 42

Viena veida fugasa šāviņš 30 cm WK 42/B vai 30 cm WK. 4491B


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 16:05 | Komentāri # 343
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 16:08 | Komentāri # 344
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Palaišanas iekārtas.

30 cm Nebelwerfer 42 (30 cm NbW 42)

Līdzīga kā 28/32 cm Nebelwerfer 41

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 24.Septembris.2016, 16:48 | Komentāri # 345
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
30 cm Raketenwerfer 56

Uz prettanku lielgabala 5 cm PaK 38 šasijas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Septembris.2016, 08:31 | Komentāri # 346
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Reaktīvie mīnmetēji.

PSRS



"Katjuša" un "Ivans" (krieviem «Лукa Мудищев» vai vienkārši "Лука", nosaukums radies no Ivana Barkova tāda paša nosaukuma erotiskas poēmas). Nosaukums amizants, jo tā poēmā tika apzīmēts kārtīgs vīrieša falls, tāpēc, atšķirībā no "Katjušas", šis vārds pēckara publicējumos neparādās. Pirms apskatām katru šāviņu atsevišķi, atslodzei piedāvāju jau minētā Ivana Barkova poēmu... siekala
Brīdinu, ka tā ir nenormēta krievu leksika 18+... aplausi

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Septembris.2016, 19:50 | Komentāri # 347
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
82 mm

РС-82, M-8 (kopš 1942. gada)

"Katjušas" (M-13) mazā māsa.



No zemes palaižamajiem šāviņiem garums 660 mm, lidmašīnām paredzētie nedaudz īsāki - 620 mm

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Septembris.2016, 20:01 | Komentāri # 348
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Sākumā radīta un 1937. gada pieņemta bruņojumā kā aviācijas reaktīvais lādiņš.


Tika apbruņotas triecienlidmašīnas IL 2


Kara laikā lidmašīnām tika izstrādāti arī bruņusitēju varianti, bet tie sevi neattaisnoja. No 400 - 500 m pa stāvošu tanku varēja trāpīt vien 1,1% gadījumu. Arī, vēl pirms kara izstrādātie, aizdedzinošie šāviņi izrādījās mazefektīvi.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Septembris.2016, 20:36 | Komentāri # 349
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
1941. gada vasarā sāka ražot arī virszemes palaišanas iekārtas:
БМ-8-36


БМ-8-48


БМ-8-24 uz tanka T-60 bāzes


Kalnu artilērijas variants

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Septembris.2016, 21:11 | Komentāri # 350
Stāstnieks

Komentāri: 5636
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
132 mm

M-13 "Katjuša"




Garums 141 mm
Mūsdienās populārākais un visbiežāk pielietotais WWII laika reaktīvais šāviņš.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » Šāviņi, mīnas, garanātas un to identifikācija (Veidi un kalibri)
Lappuse 14 no 26«1212131415162526»
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Laika apstākļi Latvijas novados 17.Novembris.2017, 21:44 shlapkins Pļāpātuve
Lasīt
Bebri 17.Novembris.2017, 16:53 Meilis Foto
Lasīt
..par ieročiem.. 17.Novembris.2017, 16:10 007 Pļāpātuve
Lasīt
Suminām Ruketu! 17.Novembris.2017, 10:32 Valduha Pļāpātuve
Lasīt
Tanki 16.Novembris.2017, 16:46 sālītis WW1
Lasīt
Patronu identifikācija 15.Novembris.2017, 10:50 Meilis WW2
Lasīt
Pasākumi 2017 14.Novembris.2017, 22:07 Meilis Pļāpātuve
Lasīt



Šodien forumu apmeklēja: 007


eXTReMe Tracker

Copyright sancho76 © 2008-2017
