Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 06.Oktobris.2016, 04:51 | Komentāri # 376
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

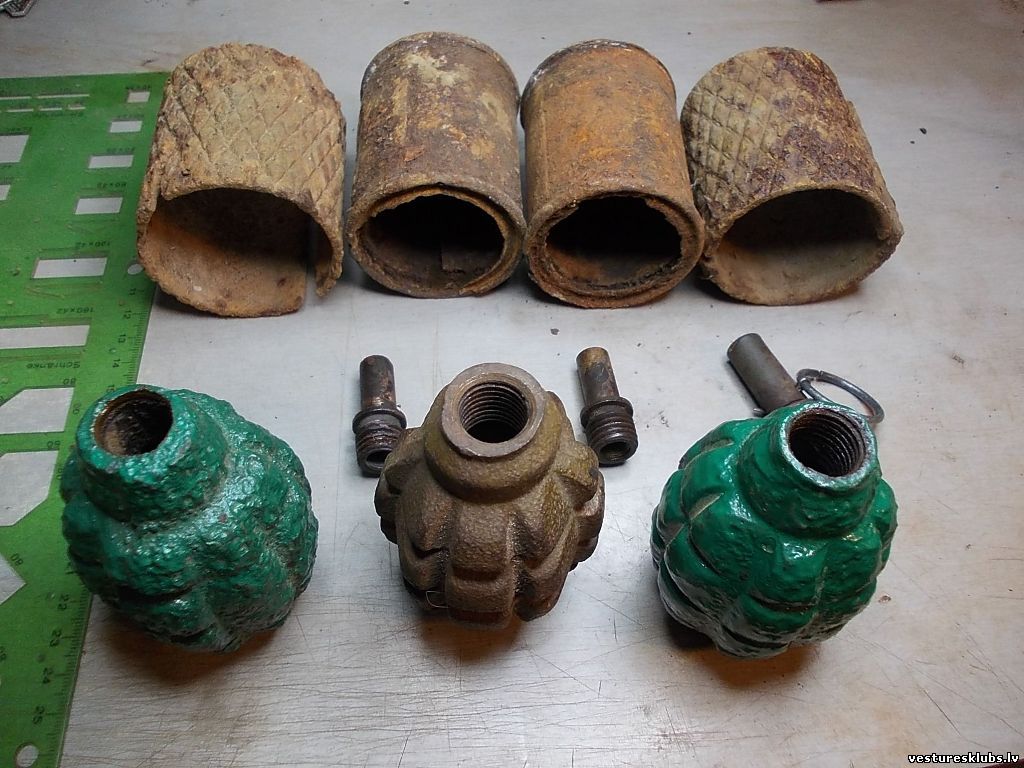

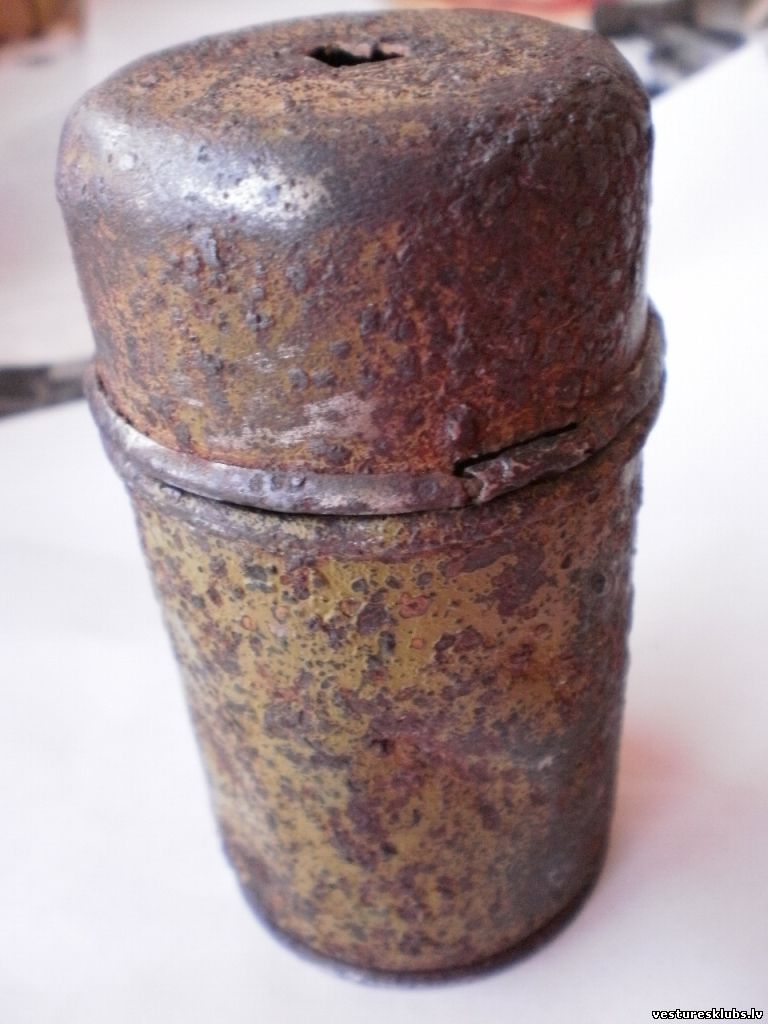

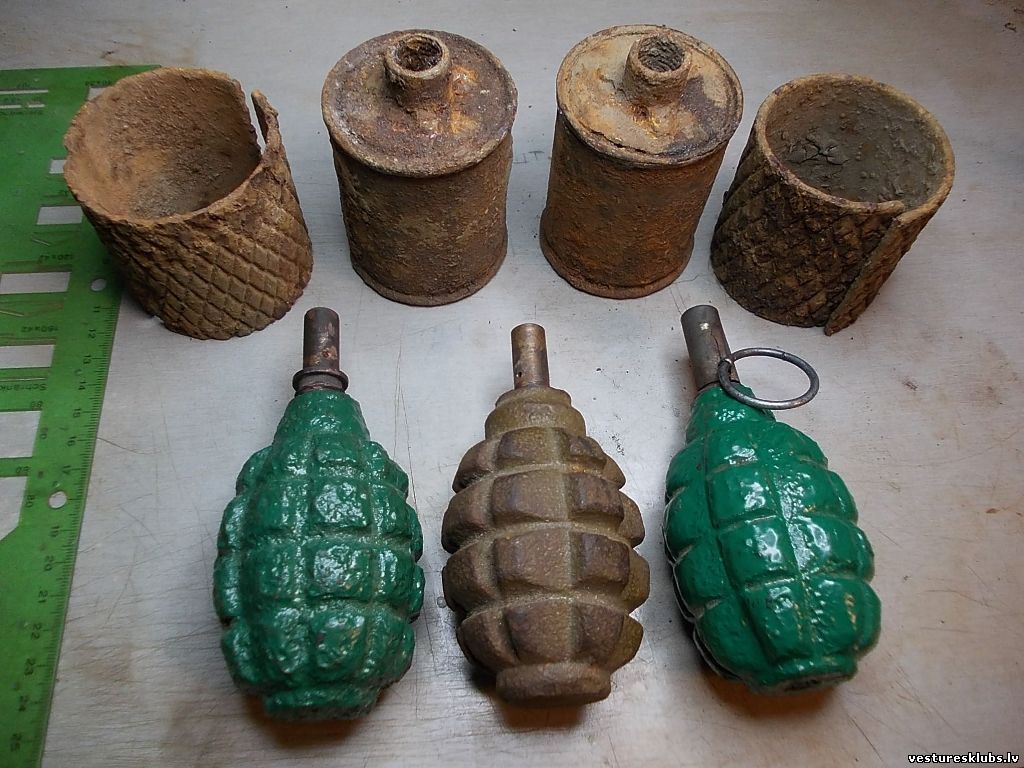

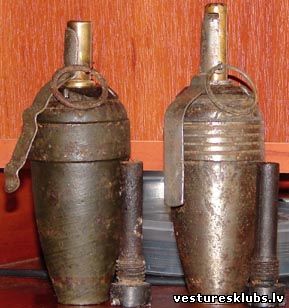

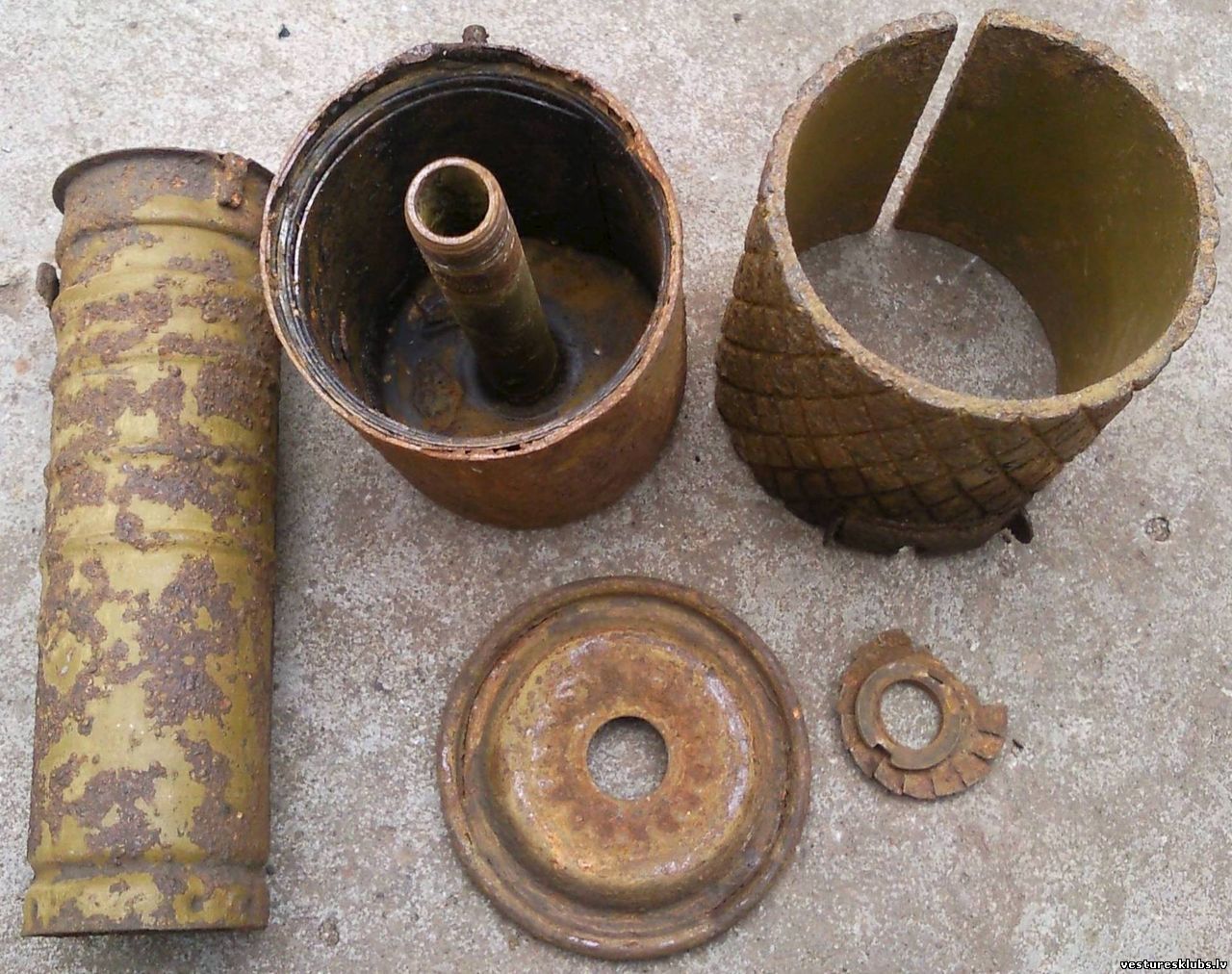

Atradu attēlu ar raktām RG-42 kuras bijušas RGD-33 apvalkā, jeb kā krievi saka "krekliņā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 06.Oktobris.2016, 05:14 | Komentāri # 377
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

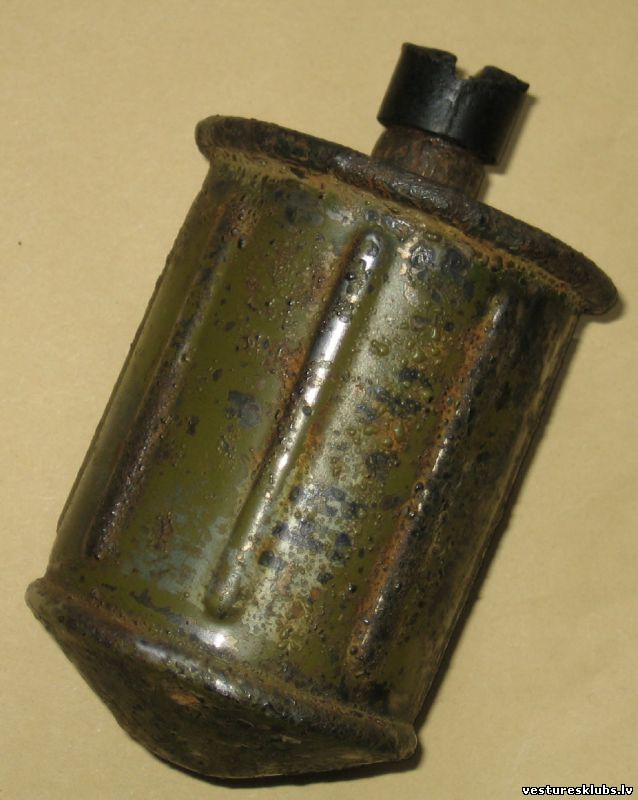

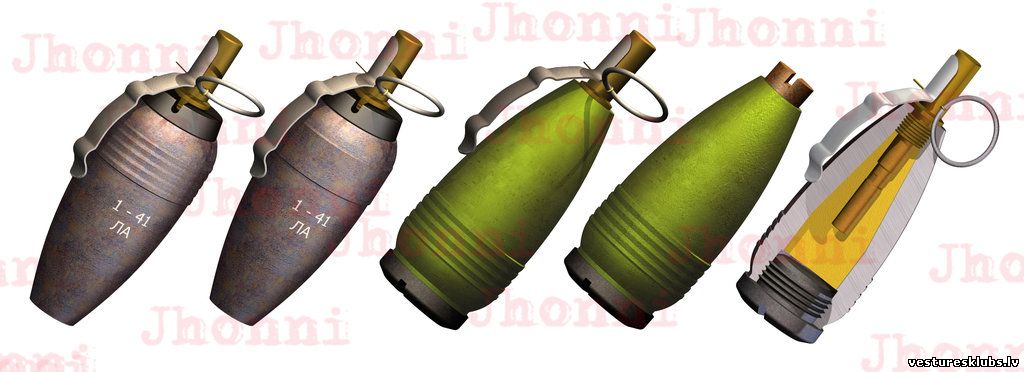

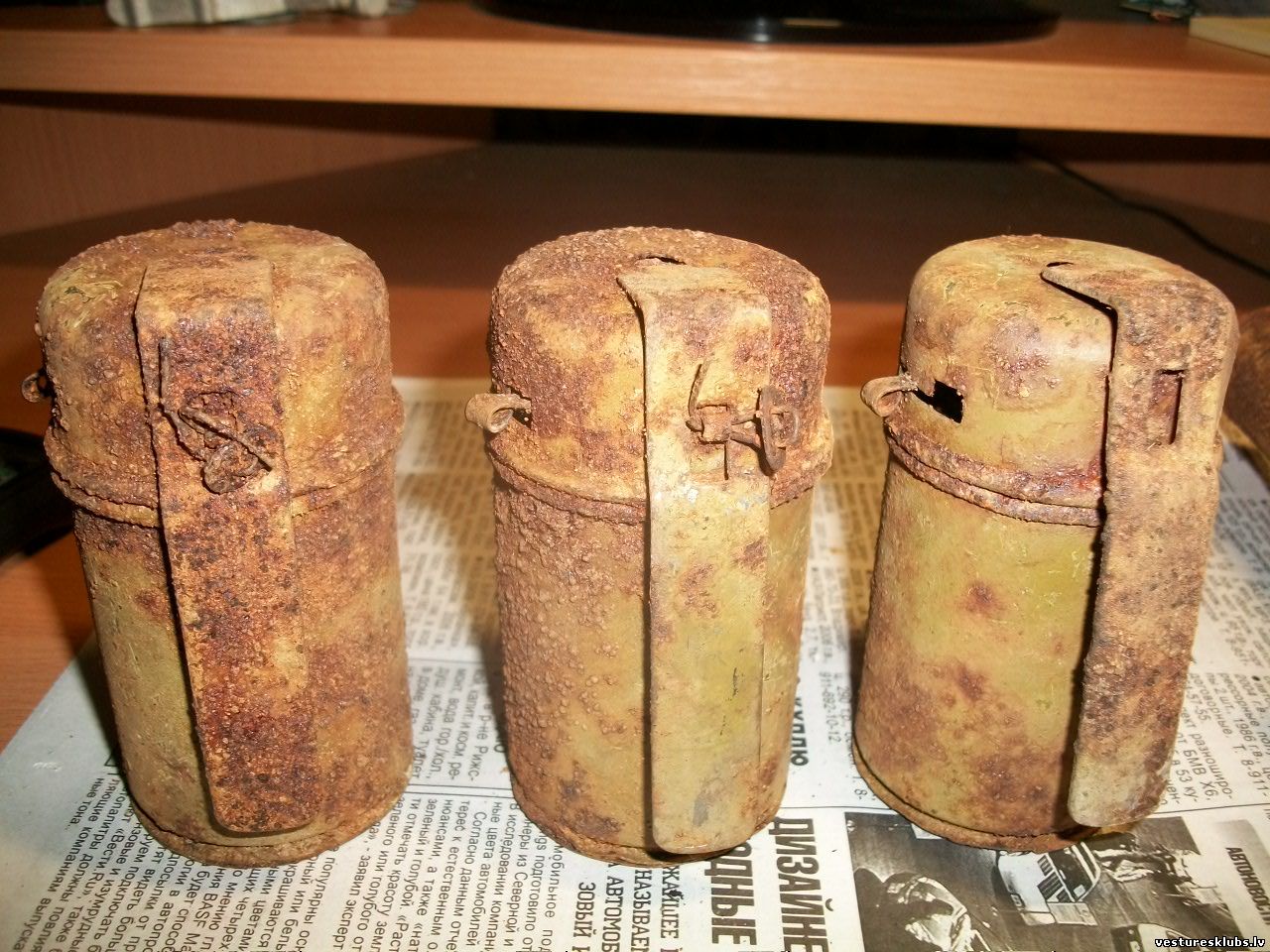

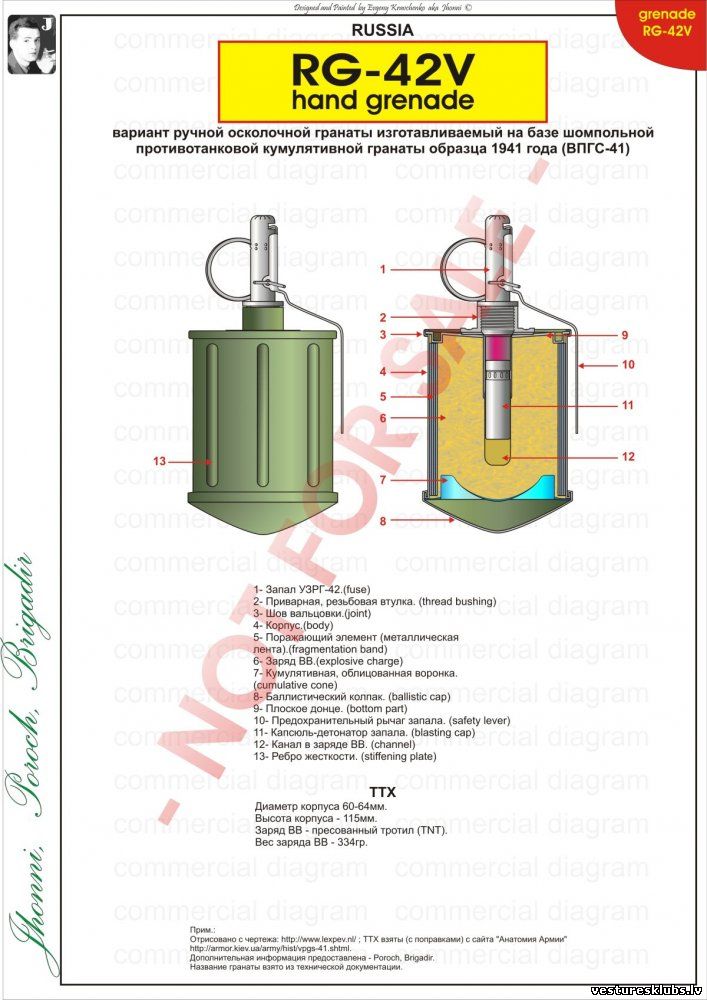

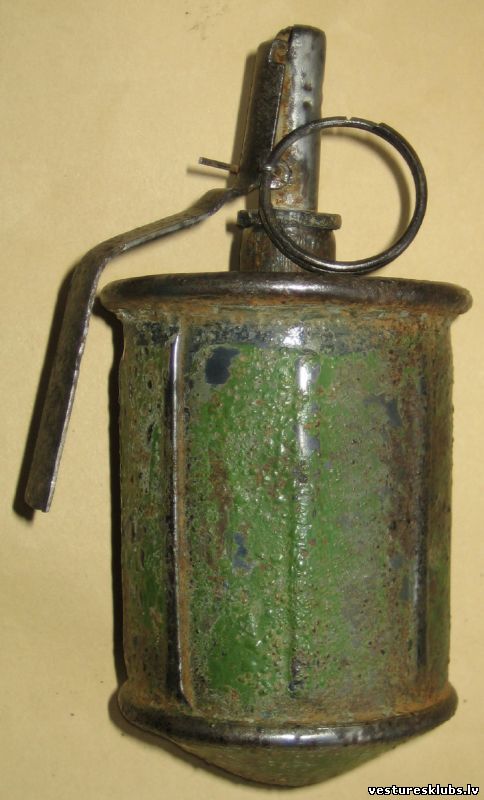

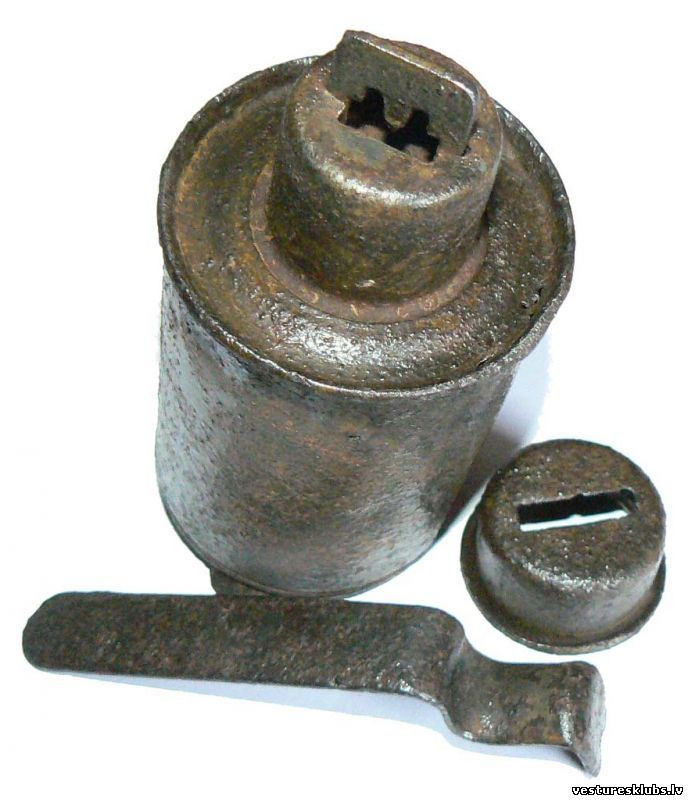

RG-42v (РГ-42в)



1942. gadā, kad no bruņojuma tika izņemtas prettanku kumulatīvās šauteņu granātas ВПГС-41,

rūpnīcu iekārtas izmantoja parasto kājnieku granātu ražošanai.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 06.Oktobris.2016, 05:20 | Komentāri # 378
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tās tika aprīkotas ar УЗРГ sistēmas detonatoriem.

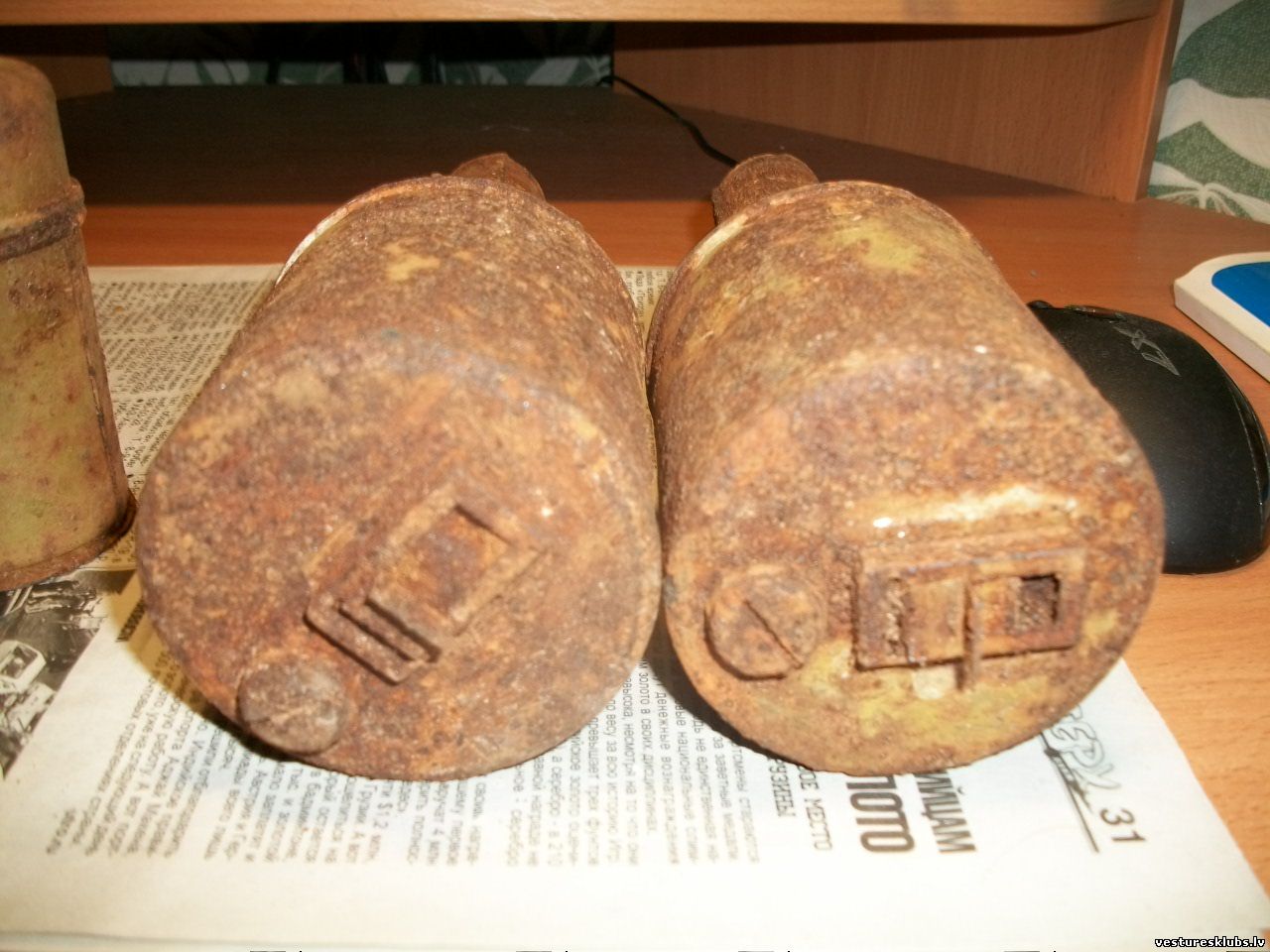

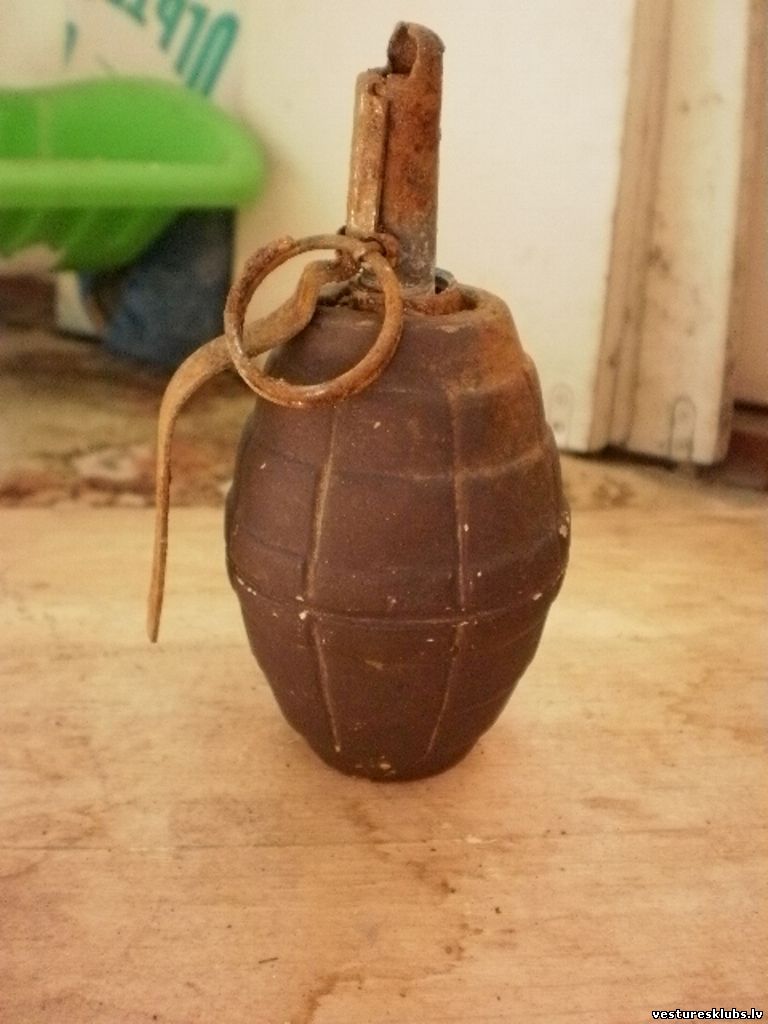

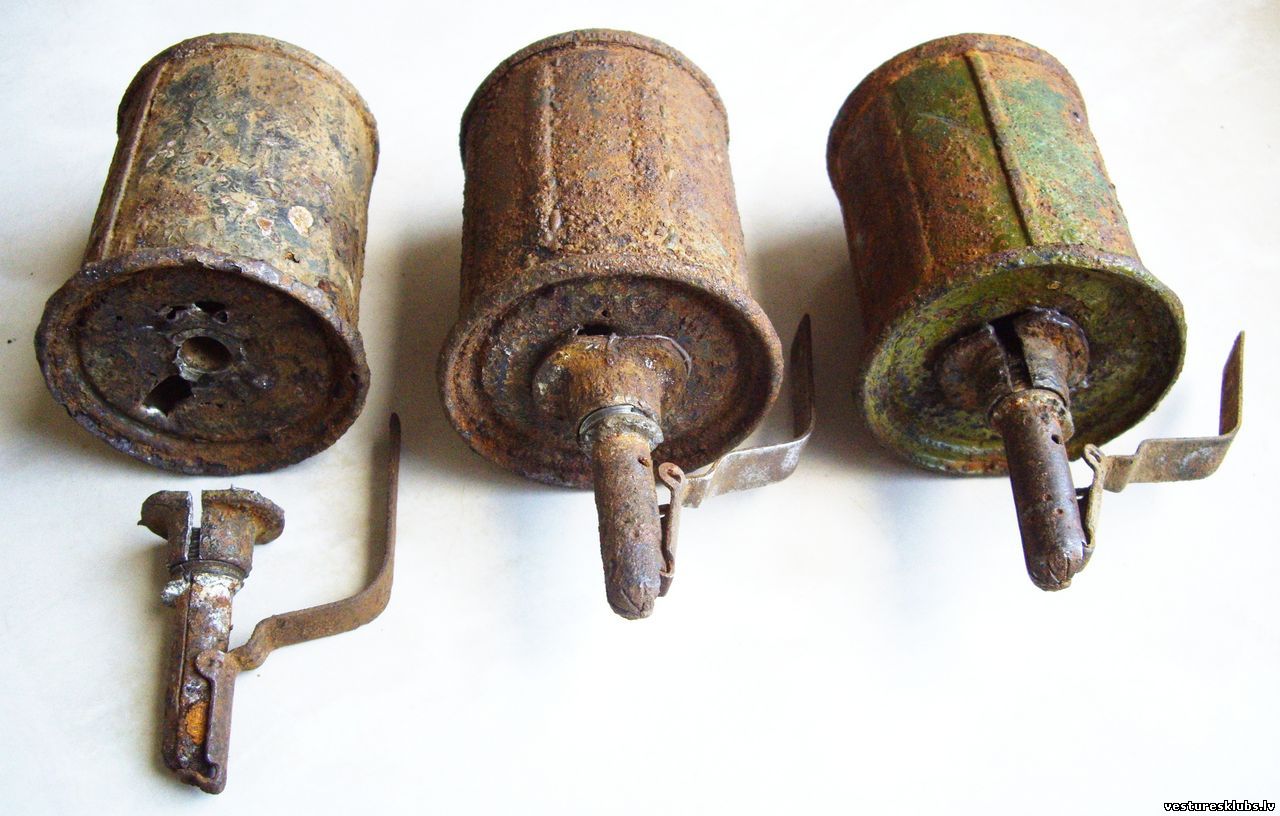

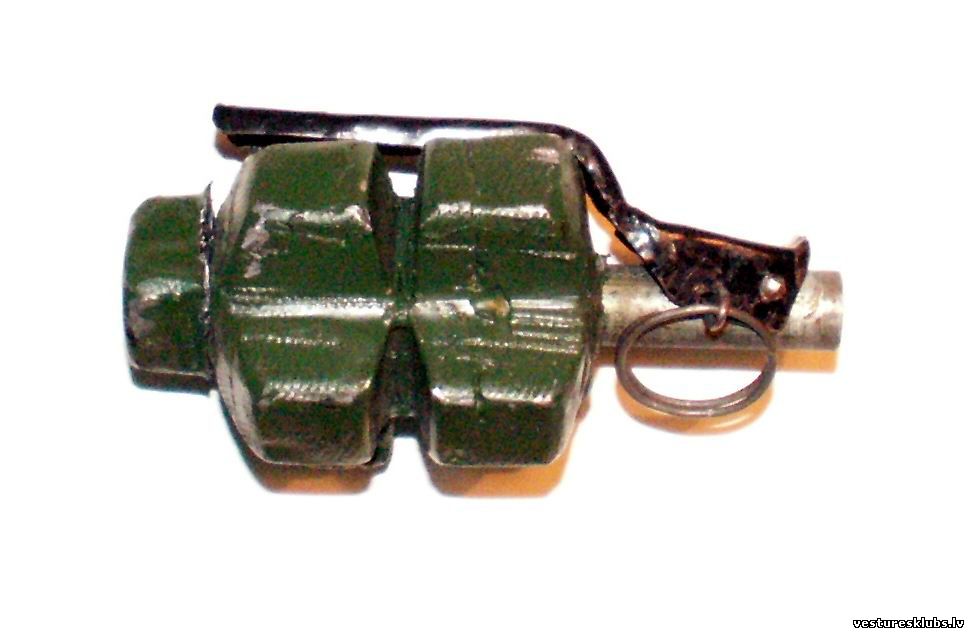

Interesanti, ka reizēm gadās arī īpatnēji eksemplāri - kaut kas starp RG-42 un RG-42v

Ārējā čaula ir kā jau aprakstītajām RG-42v, savukārt granātas apakša ir nevis konusveida, bet plakana kā RG-42. Šī konkrētā ir izrakta Ukrainā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 06.Oktobris.2016, 05:30 | Komentāri # 379
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

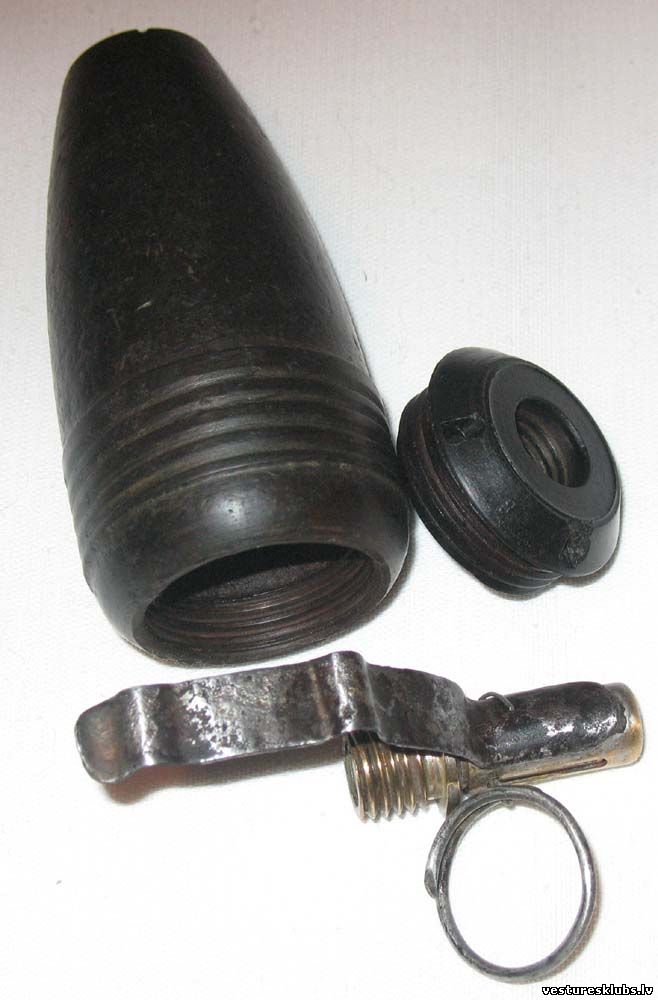

"Blokadņica" ("Блокадница")


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 06.Oktobris.2016, 05:36 | Komentāri # 380
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

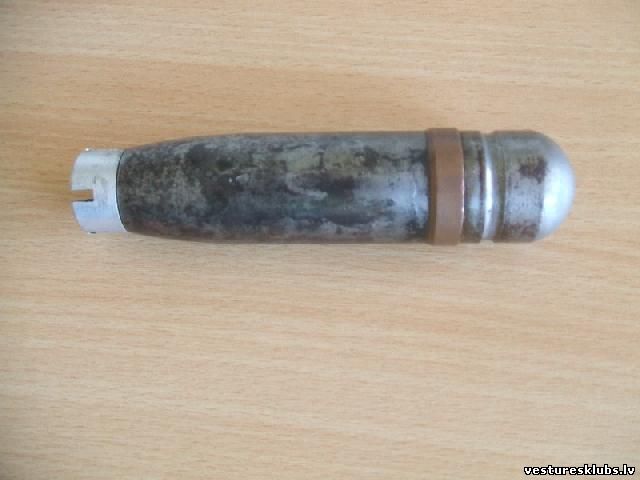

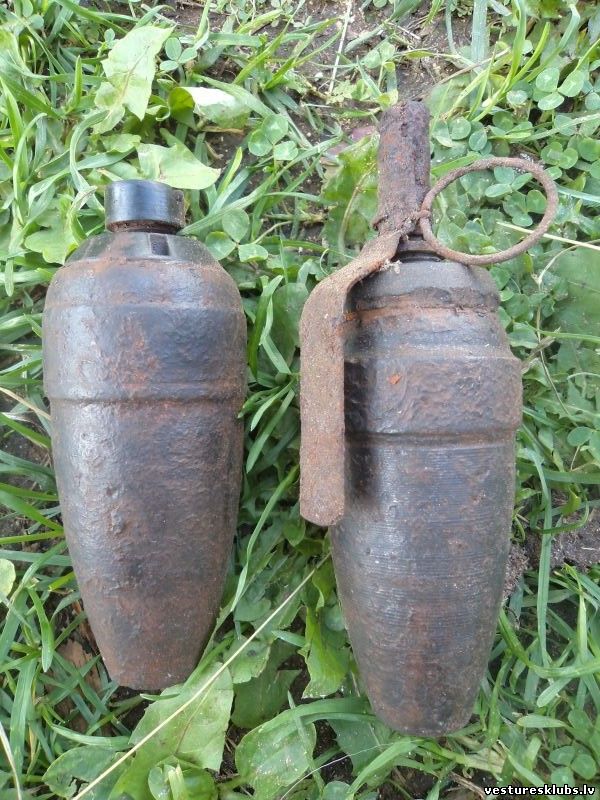

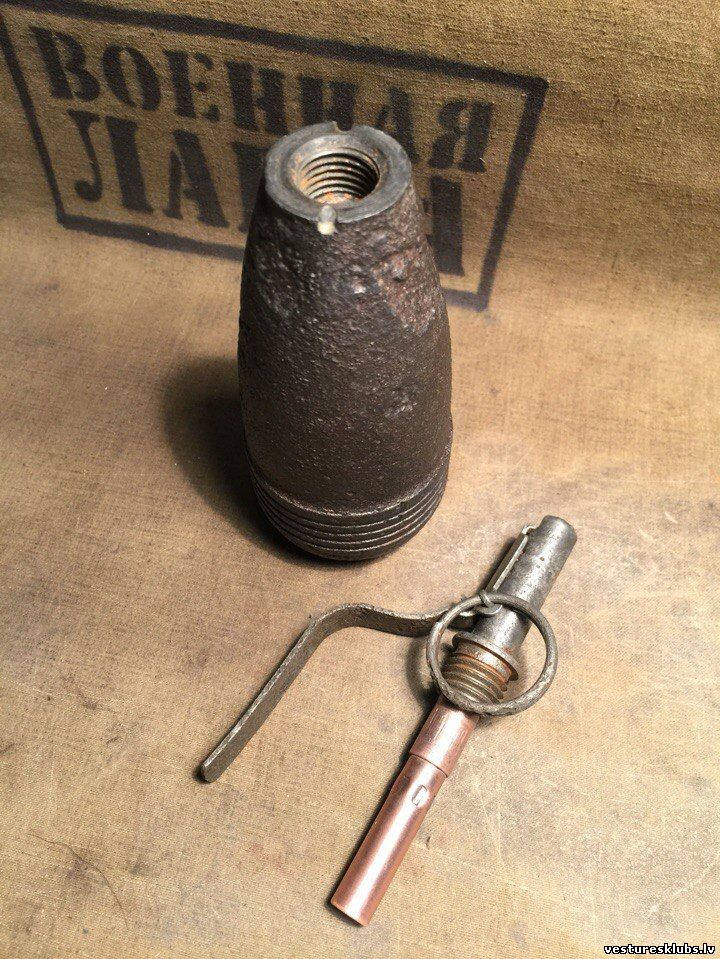

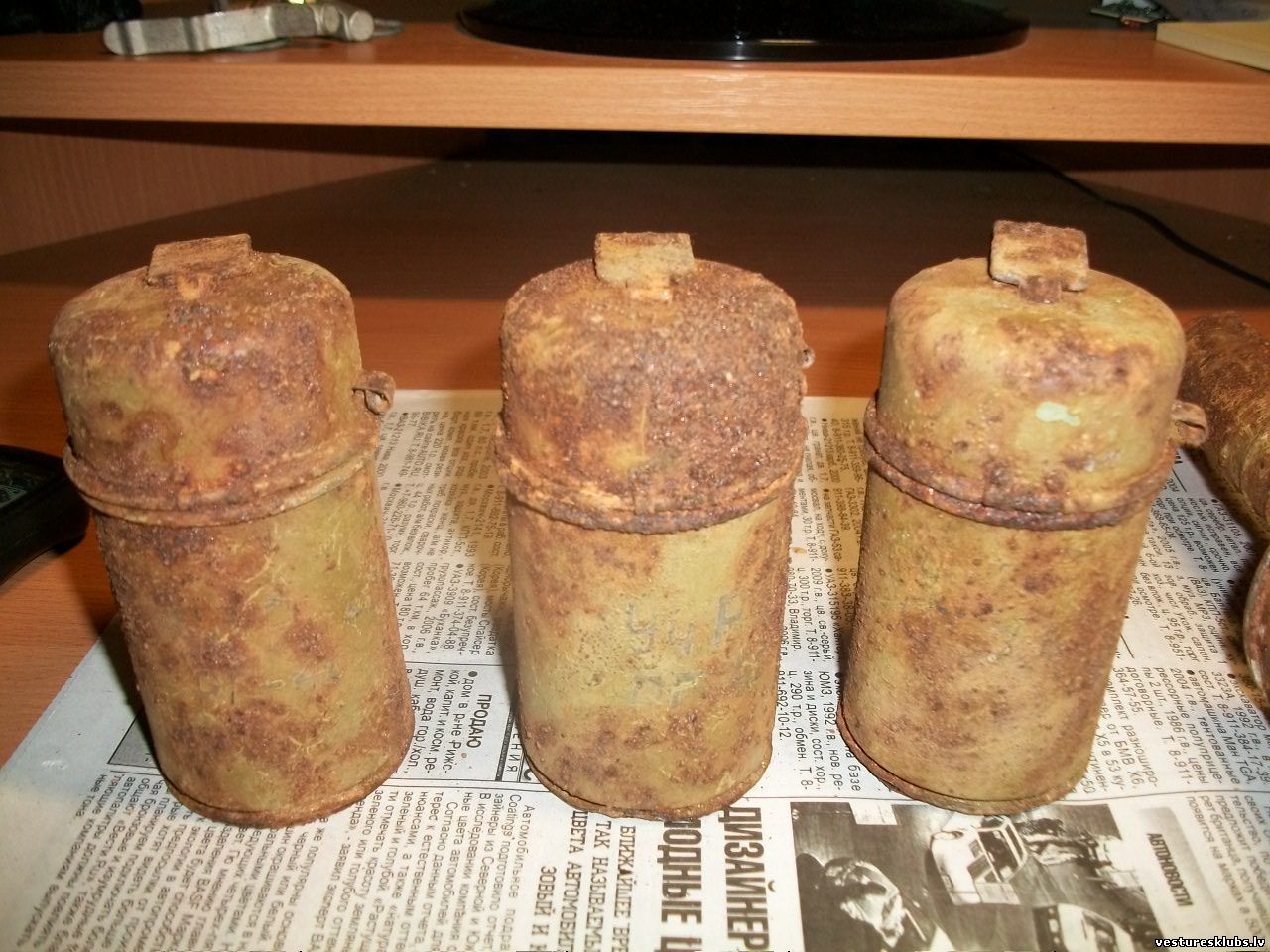

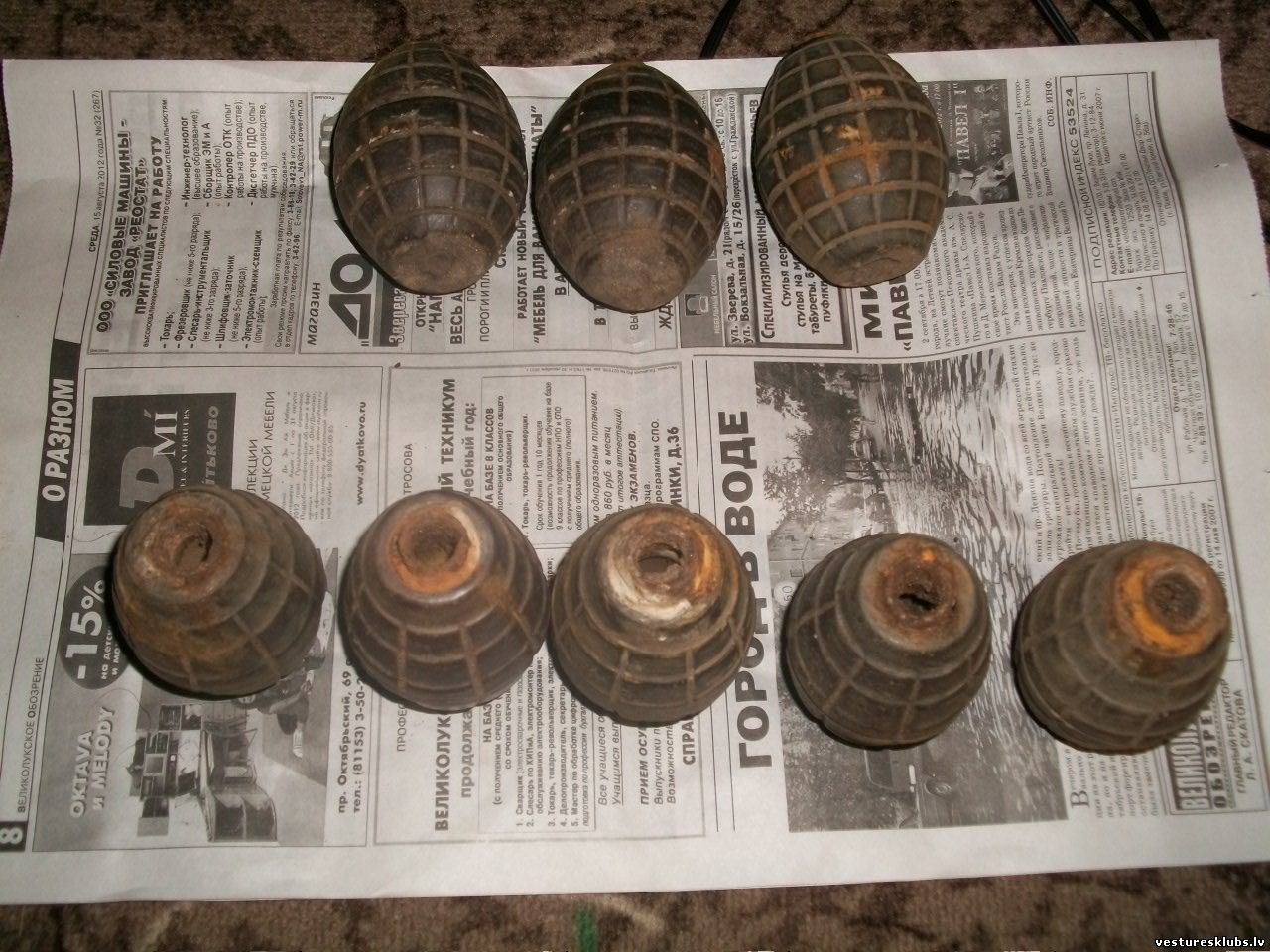

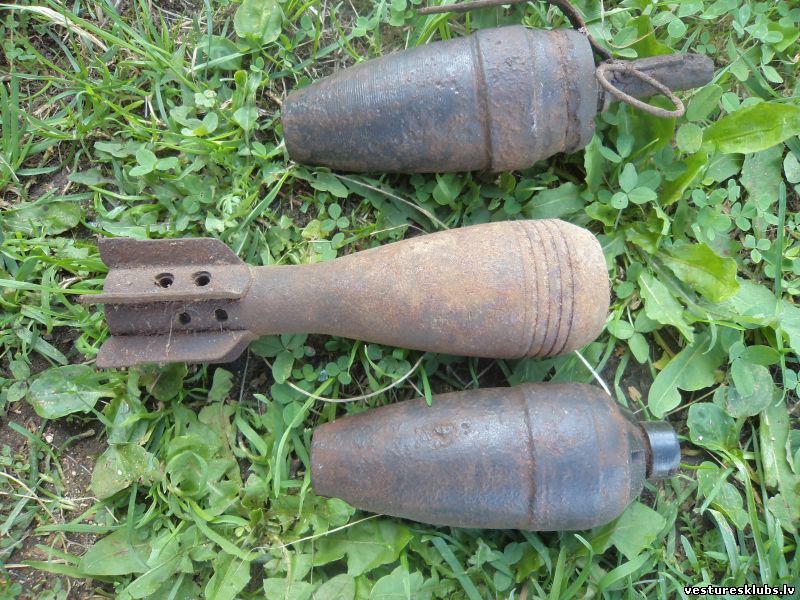

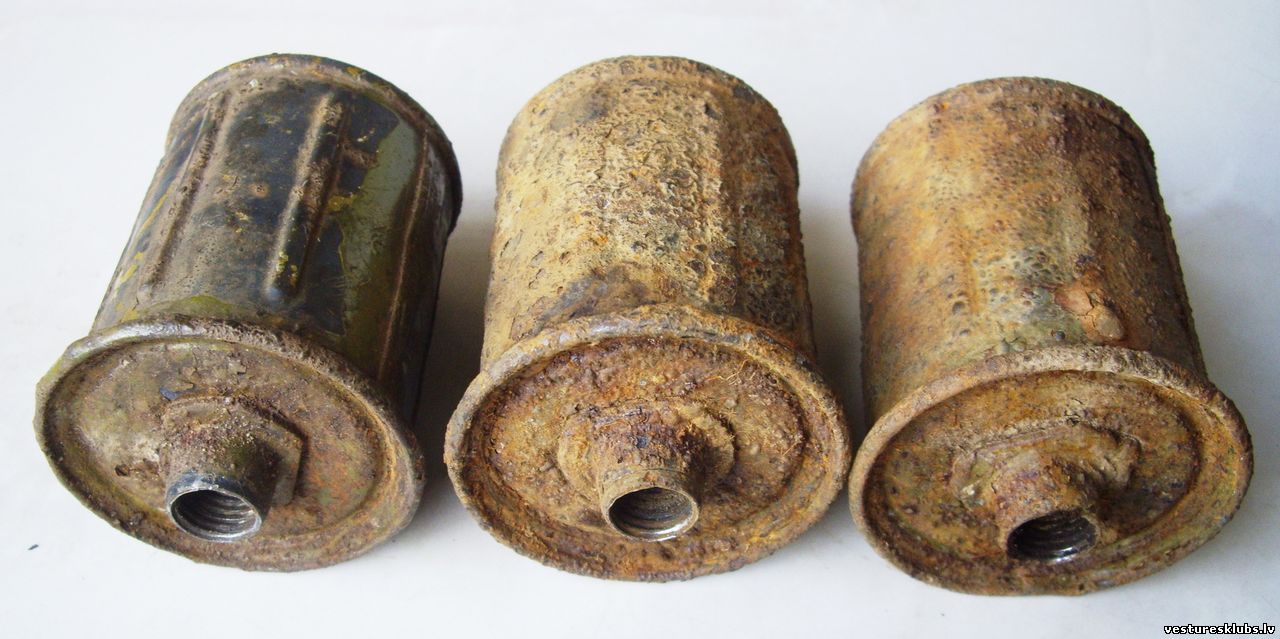

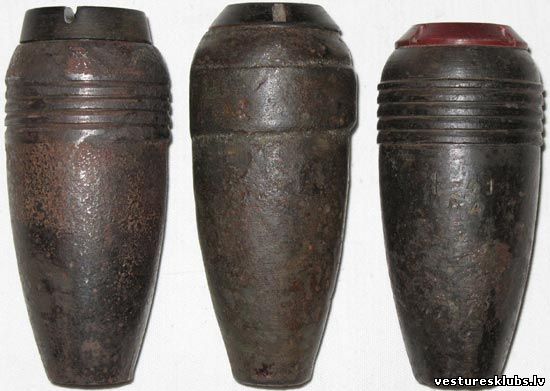

Ražotas Ļeņingradā blokādes laikā no 50 mm, retāk 37 mm mīnmetēju mīnām.


Detonatori gan Kovešņikova, gan УЗРГ sistēmas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 06.Oktobris.2016, 05:52 | Komentāri # 381
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

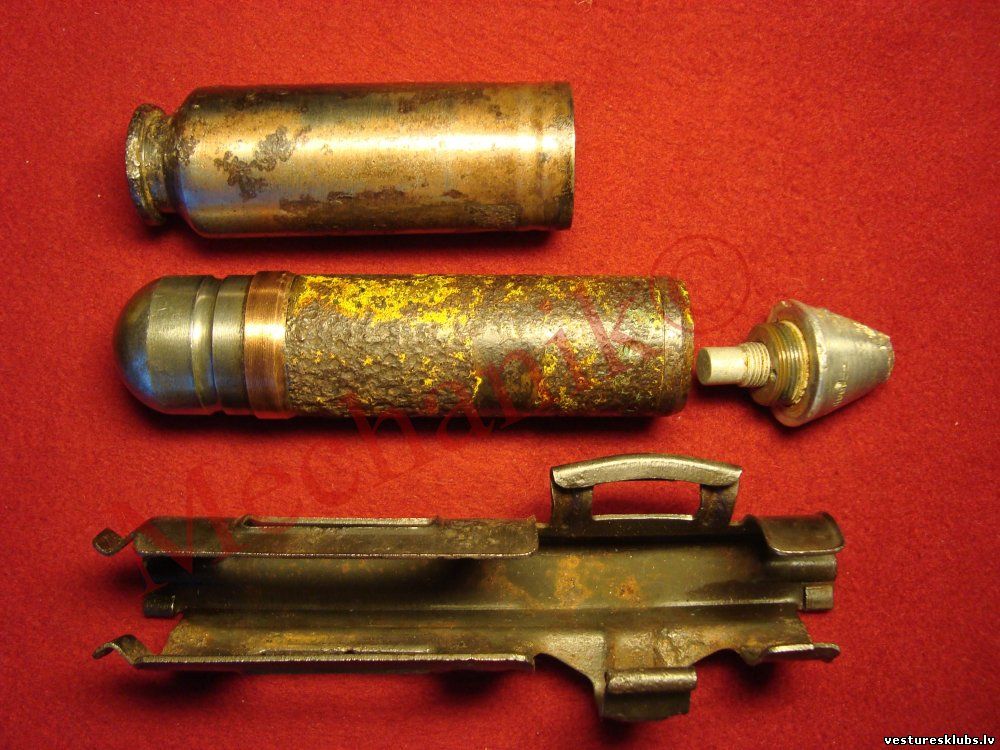

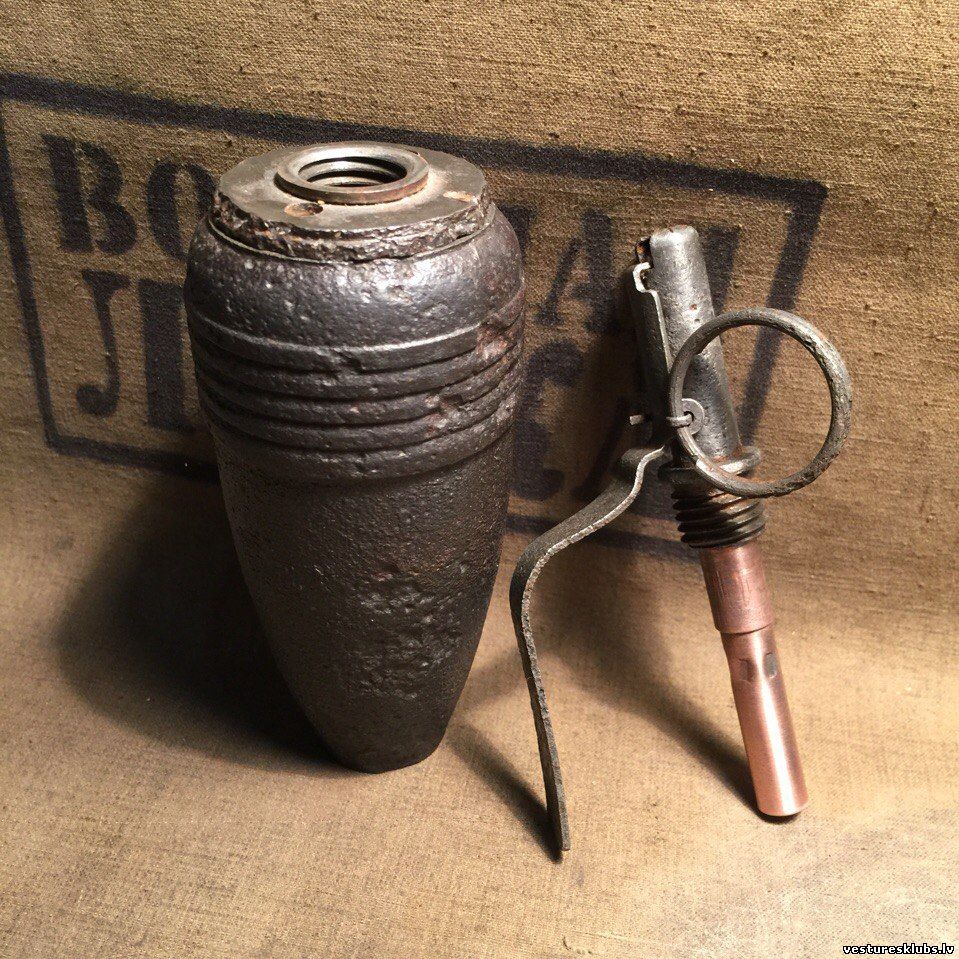

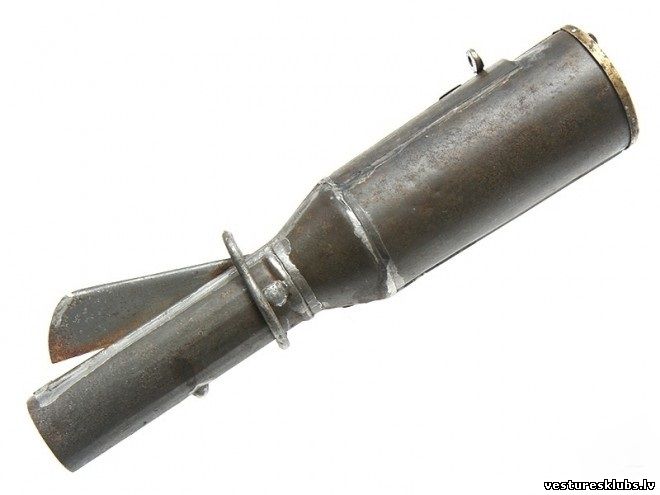

Izmantotas tika ne vien minētās mīnas, bet arī dažnedažādi mazkalibra artilērijas šāviņi.

Atrasta pie Kolpino.

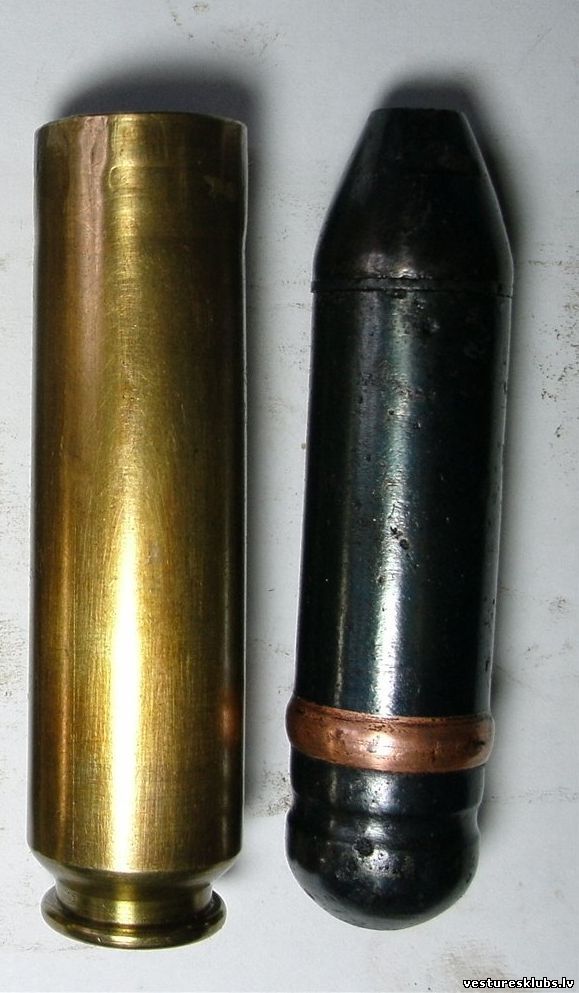

Grūti bez izmēriem identificēt šāviņu, bet varētu būt vācu aviācijas 20x80RB MG FF

vai 30х91RB (МК-108)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 05:14 | Komentāri # 382
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

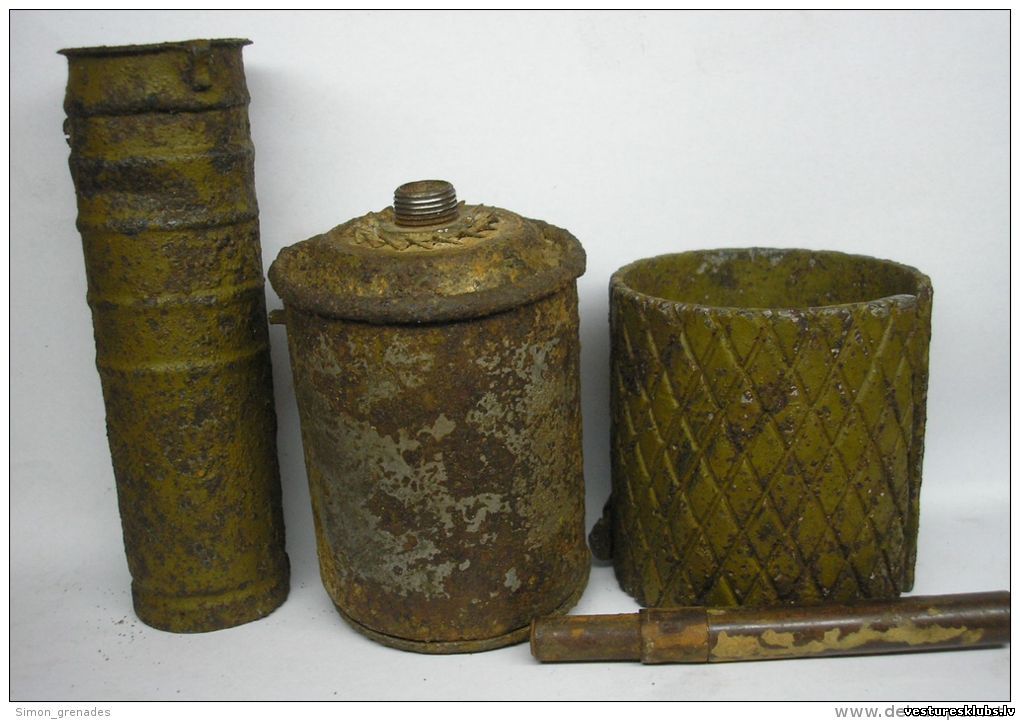

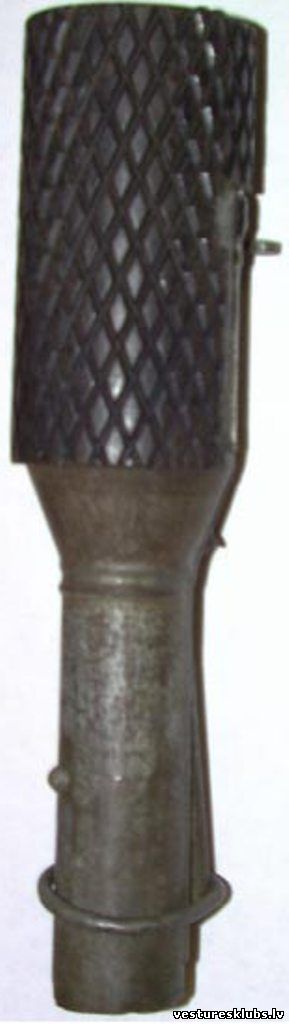

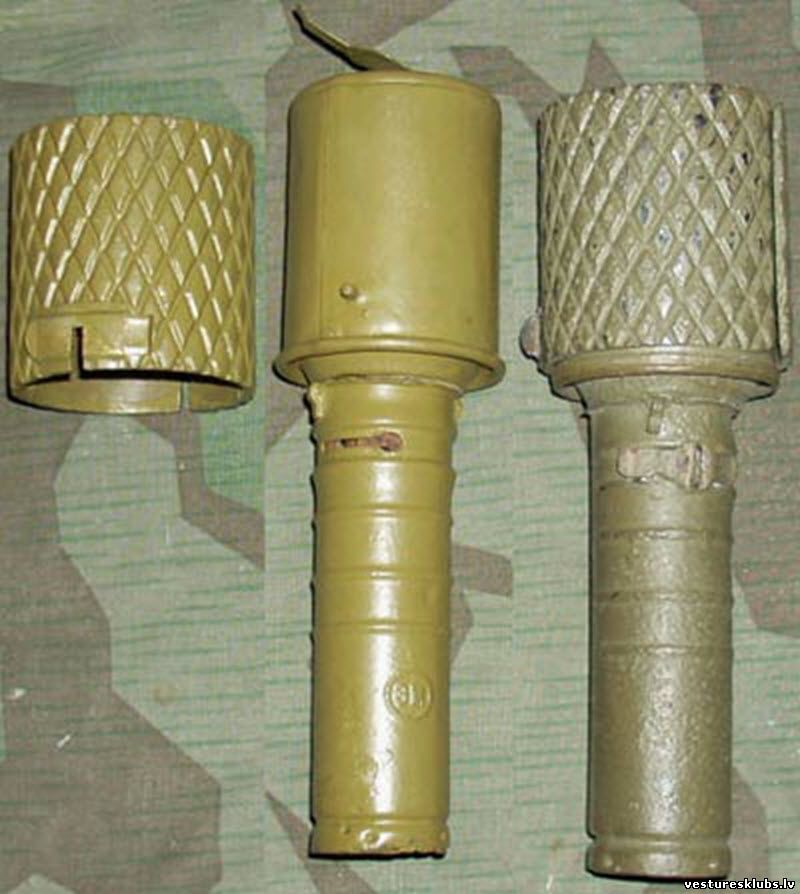

RGD-33 (РГД-33)


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 05:24 | Komentāri # 383
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

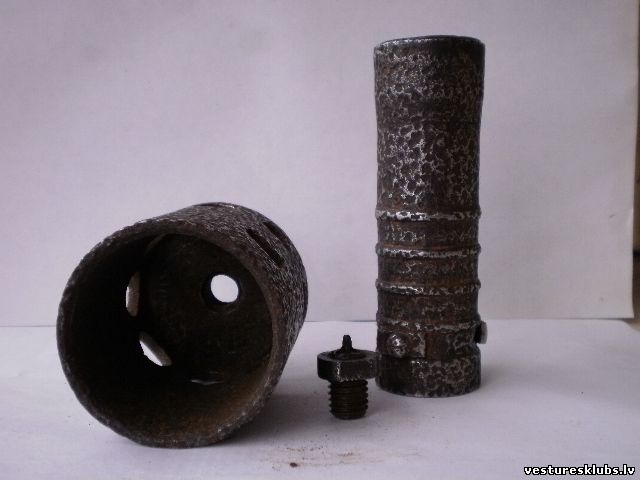

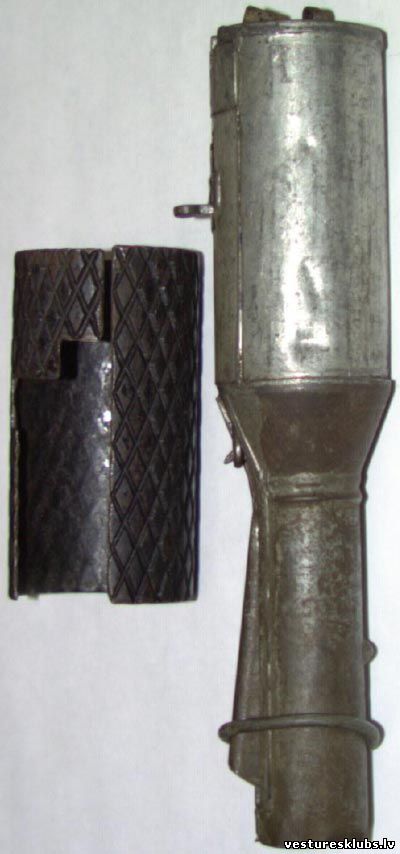

Šo granātu konstruktors Djakonovs izstrādāja 1933. gadā. Tā skaitījās universāla uzbrukuma - aizsardzības granāta. Šim nolūkam kalpoja speciāls apvalks "krekliņš".

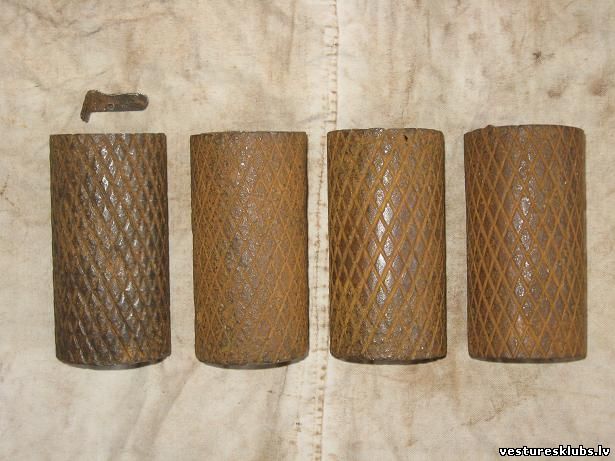

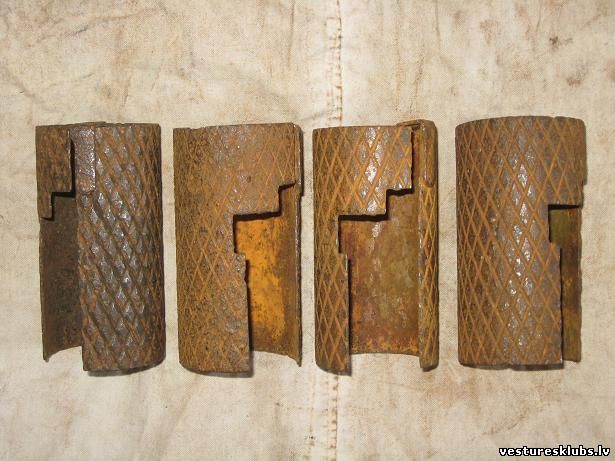

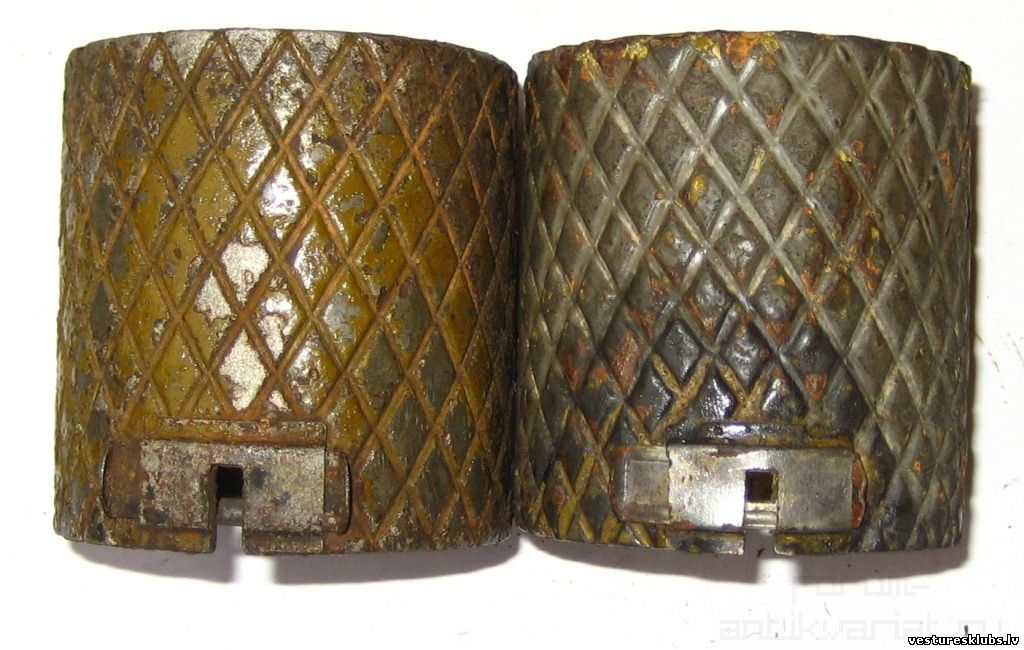

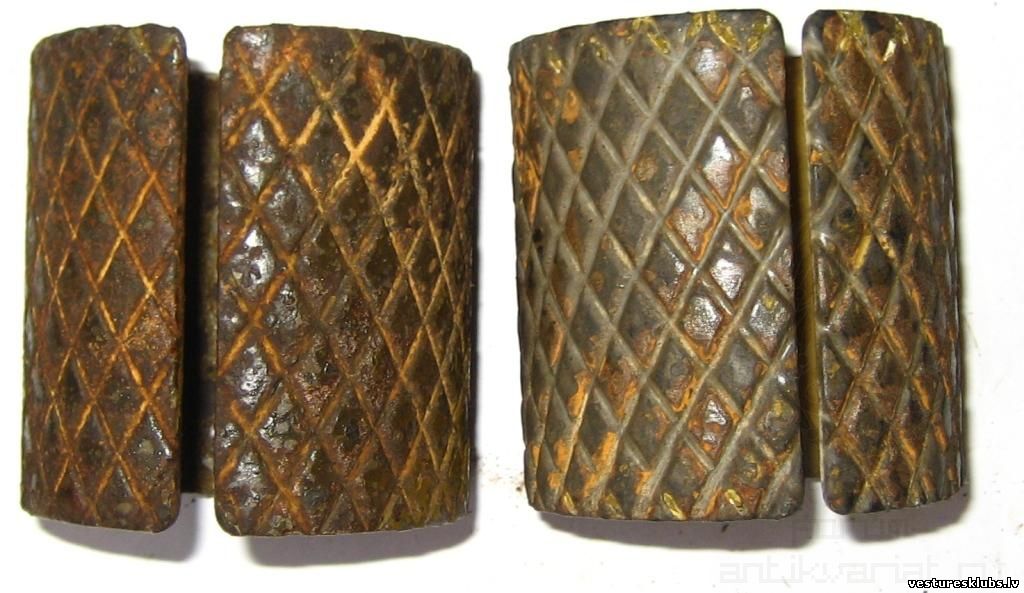

Bez apvalka tā kalpoja kā uzbrukuma granāta, šķembas lidoja ap 15 m tālu, bet ar apvalku - aizsardzības granāta, šķembas izlidoja līdz 30 m.

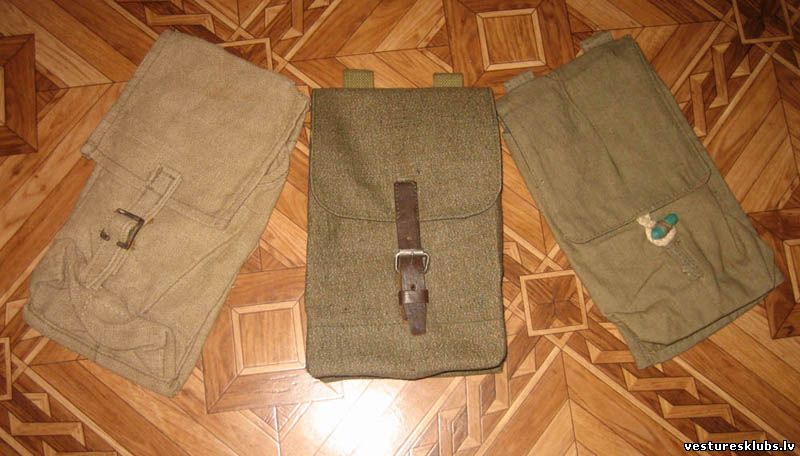

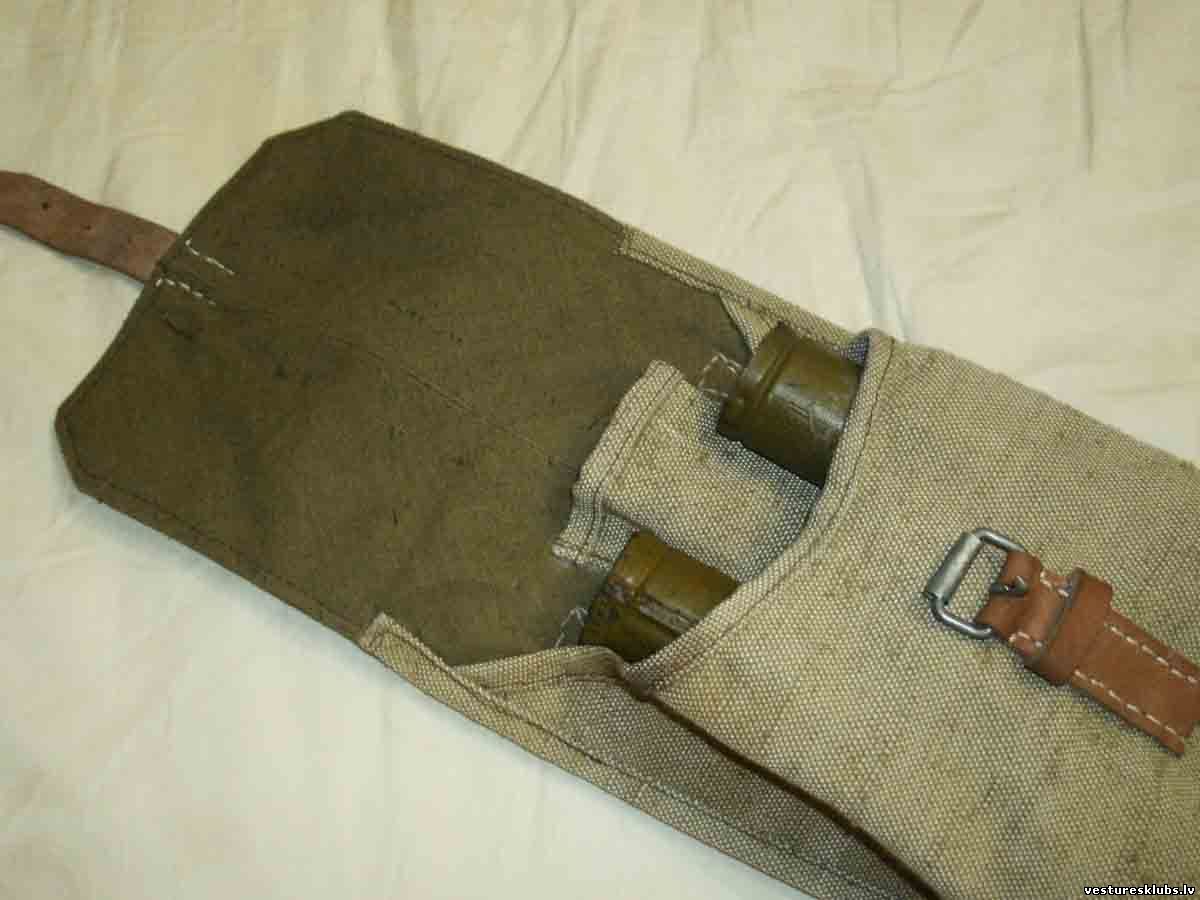

Granātu pārnēsāšanai bija speciālas auduma somiņas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 05:38 | Komentāri # 384
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

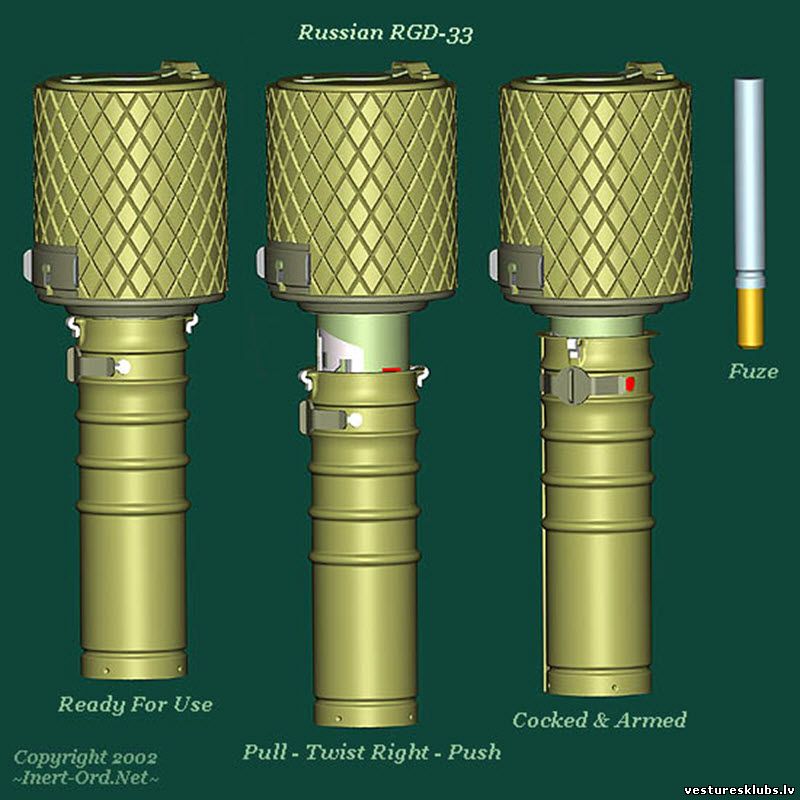

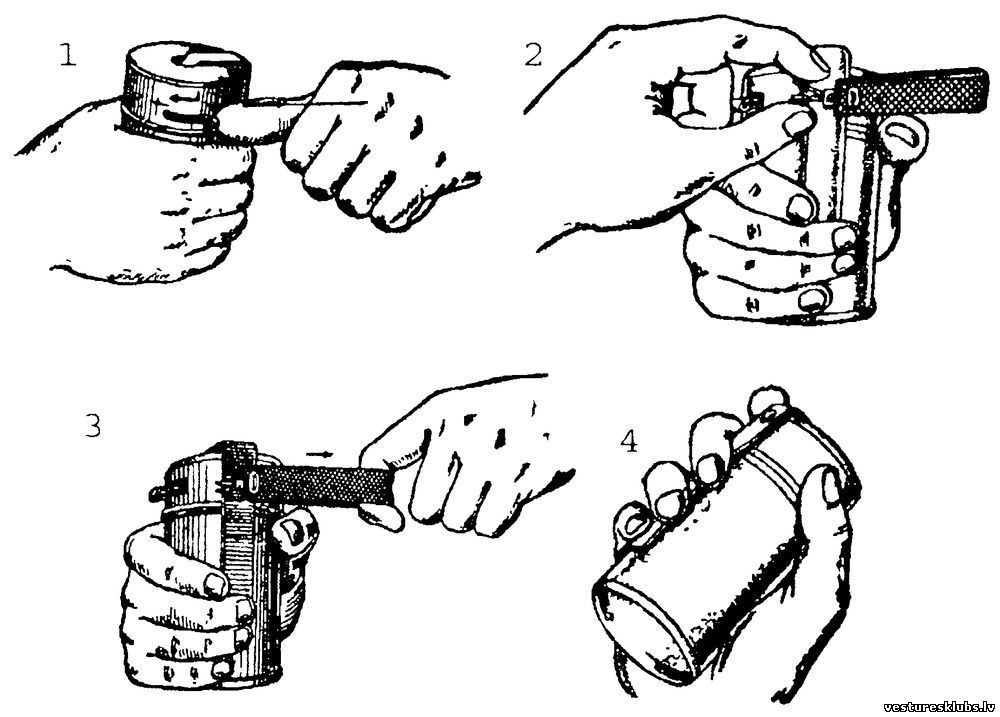

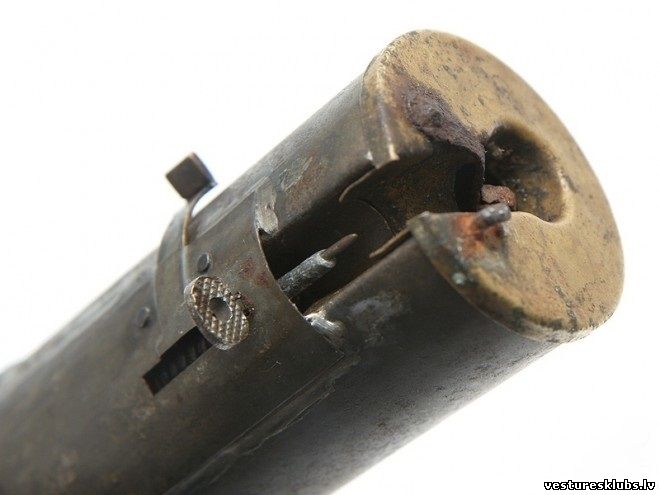

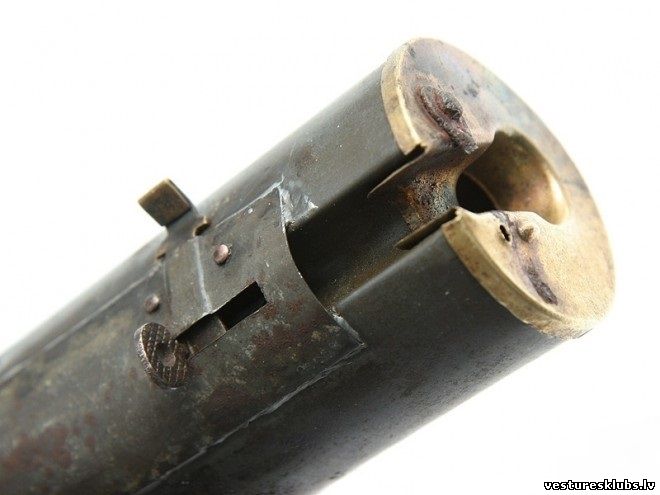

Granātas sagatavošana kaujai bija stipri laikietilpīgs process, kas arī bija viens no diviem tās galvenajiem trūkumiem.
Sākumā bija jāpieskrūvē rokturis, kurā atradās uzsitējmehānisms.

Tad turot ar kreiso roku korpusu, rokturis bija jāpavelk uz sevi, un jāpagriež pa labi. Līdz ar to mehānisms bija uzvilkts, par ko liecināja sarkanais punktiņš. Tad drošinātāja mēlīte jāpabīda pa labi, lai tā nosegtu sarkano punktiņu. Nākamais bija kapsulas ievietošana granātas korpusā no augšas.
Šai granātai paredzētās kapsulas caurulītes garums 82 mm

Granāta gatava kaujai.

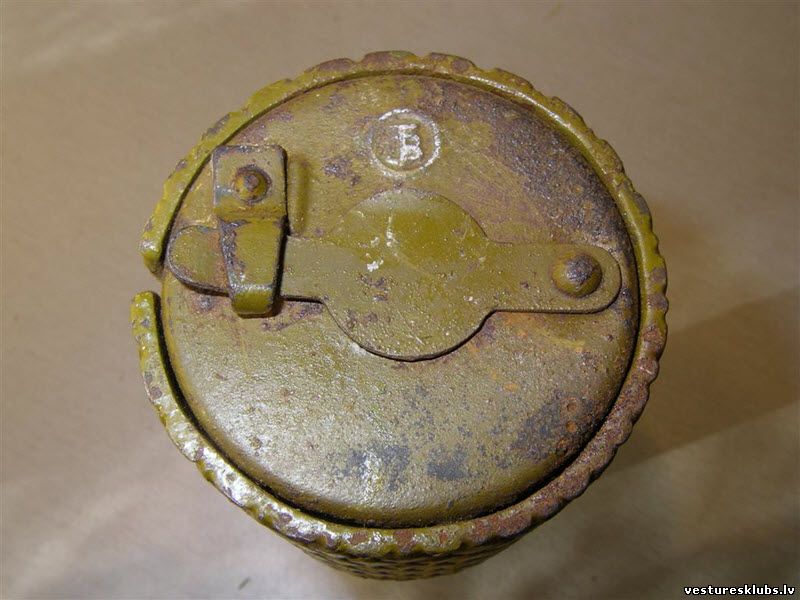

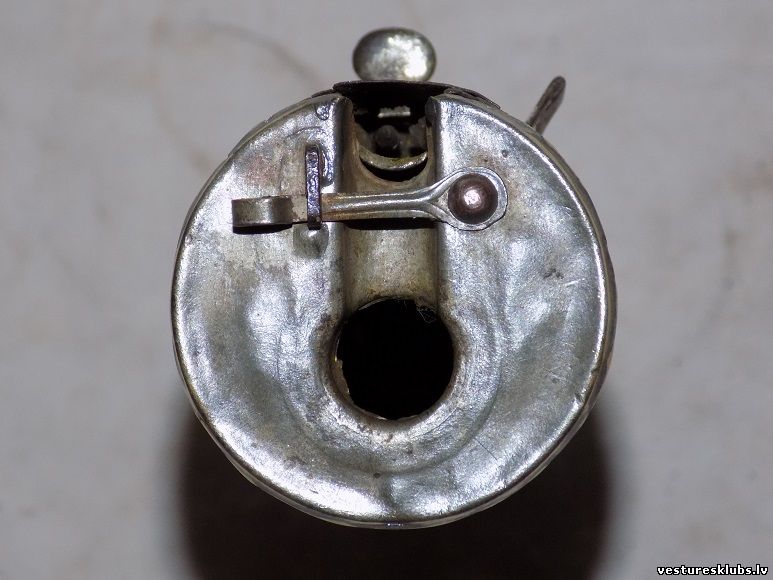

Agrīnajam (līdz 1938. gadam) granātas variantam detonatora caurumu nosedza iebīdāma plāksnīte.

Mehānismu aktivizēja ar lielu vēzienu, radītais centrbēdzes spēks. Tas bija otrs trūkums. Situācijās, kad granātu vajadzēja pielietot nelielos attālumos, vai ēkās, tā vienkārši nesprāga.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 06:09 | Komentāri # 385
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

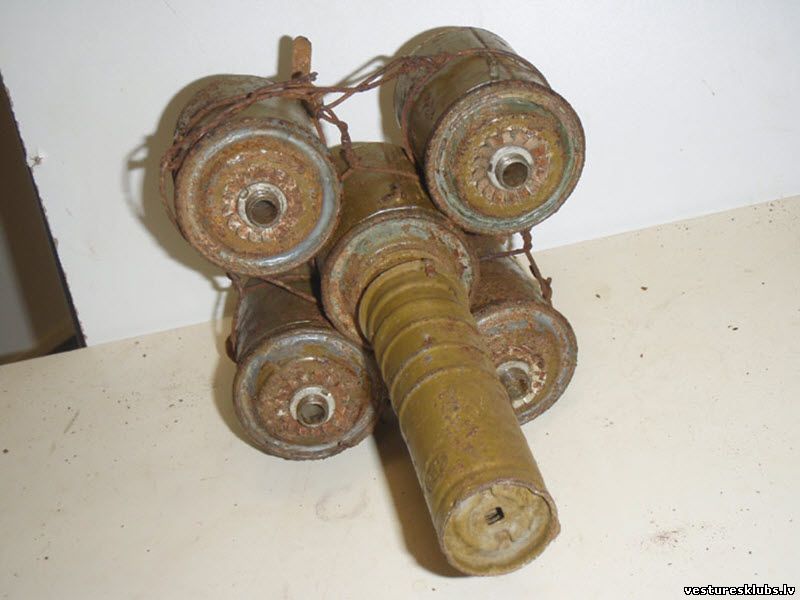

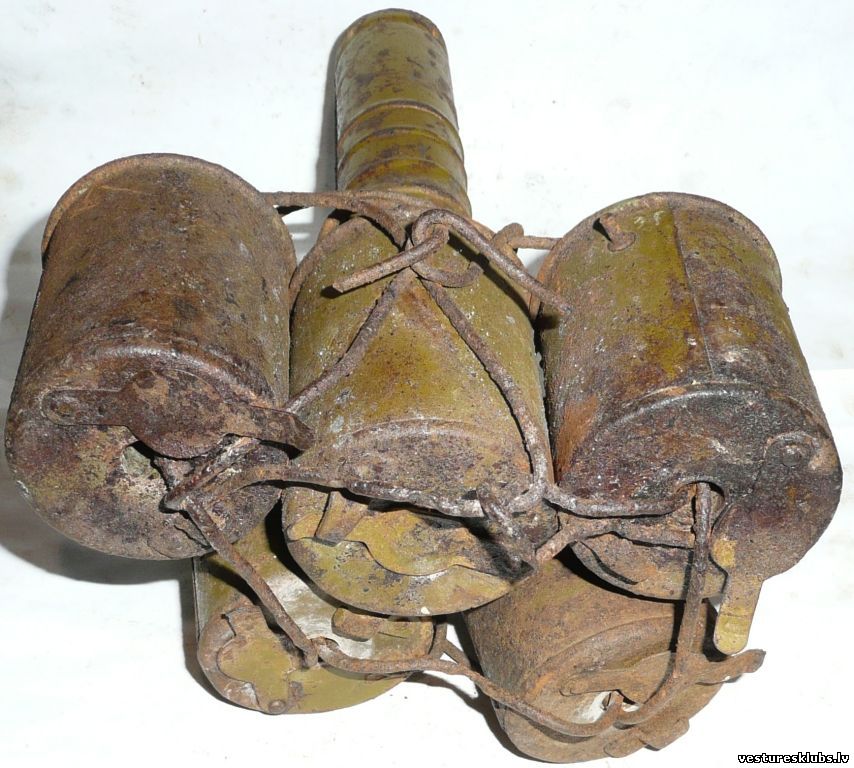

Granātas, sasietas saišķī pa 4 - 5 bija paredzēts izmantot arī pret tankiem.

fotogrāfija tīrā propaganda - lai no guļus stāvokļa aizmestu saišķi, bija jābūt īstenam spēkavīram. Patiesību sakot, efekts šādam saišķim bija tikai tad, ja to varēja pielietot no ierakuma pa nekustīgu tanku. Karavīram vajadzēja vēzienu, lai granātas aizmestu, un lai aktivizētos mehānisms. Turklāt 3,5 - 4 sek. nācās gaidīt, līdz tās eksplodē, kas samazināja iespēju sabojāt braucošu tanku.
Aprakstos minēts, ka šādu saišķi nevarēja aizmest tālāk par 8 - 15 m, kas nozīmēja neizbēgamu paša sviedēja nāvi sprādziena rezultātā. Protams, ja vien viņš neatradās ierakumā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 06:25 | Komentāri # 386
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

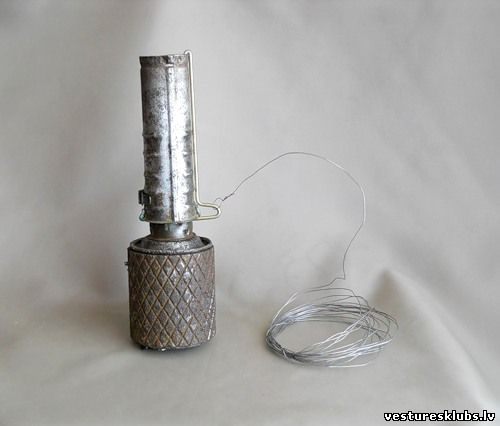

Mīnuss bija arī granātas izmantošana kājnieku mīnas veidā, tās sarežģītā darbības principa dēļ. Tam gan tika ražots speciāls āķis,

bet pati uzstādīšana bija ļoti bīstama, turklāt aizture 3,5 - 4 sek. deva ienaidniekam laiku nokrist zemē, vai aizslēpties aizsegā.
Vēl līdz karam Djakonovs izstrādāja citas savas granātas versijas, bet tās tika noraidītas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 06:30 | Komentāri # 387
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

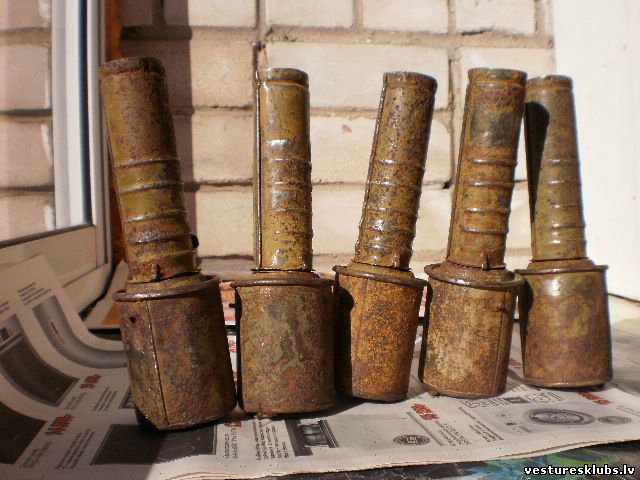

RGD-33 kara laika fotogrāfijās.
Šī granāta sava skata dēļ bija iecienīta gan fotogrāfu, gan pēckara kinomatogrāfu aprindās. Visās padomju filmās vācu tankus spridzināja tikai un vienīgi ar Djakonova granātu saišķiem.

Interesanti, ka trofeju granātas nesmādēja arī vācieši.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 07:50 | Komentāri # 388
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

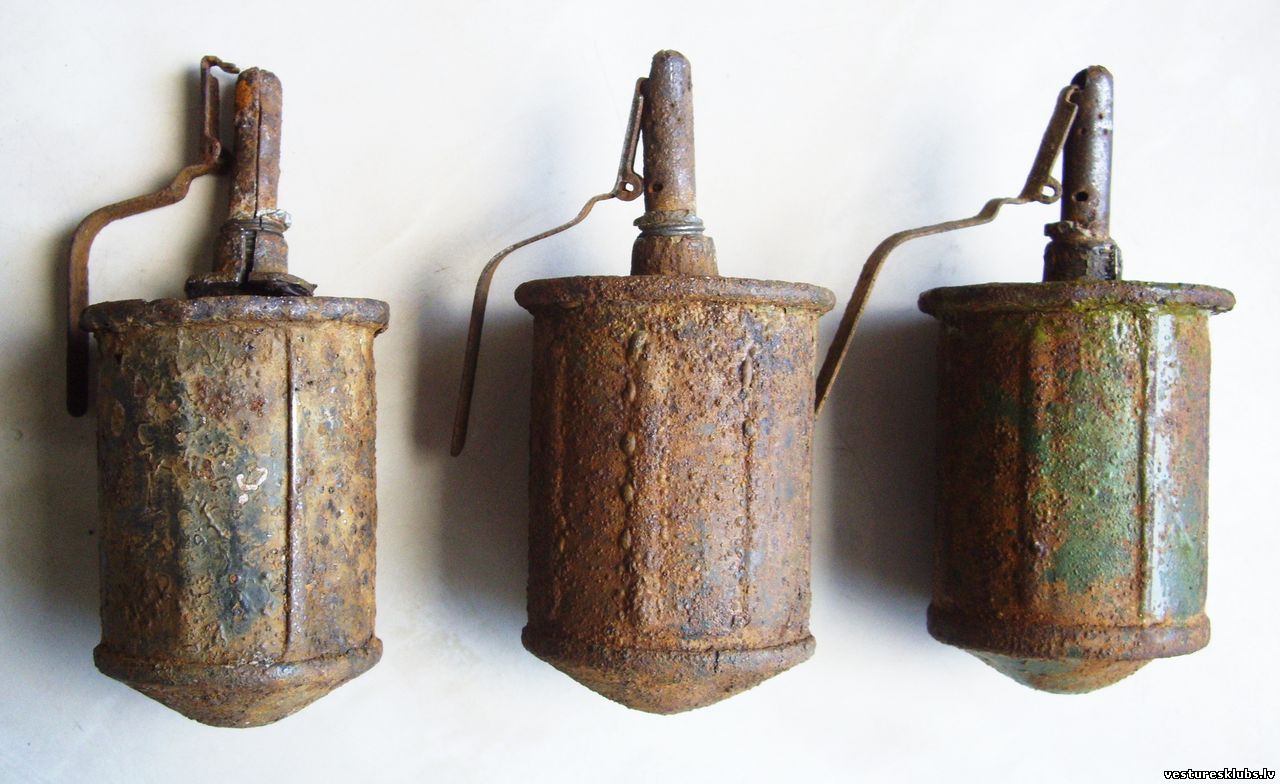

1914./30. gada parauga Rdultovska granāta.
Ручная граната Рдултовского образца 1914-30 года



šajā attēlā redzama minētā granāta ar termīta pildījumu, kādas izmantoja WWI laikā, bet uzbūve neatšķiras.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 07:56 | Komentāri # 389
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Arī šo granātu varēja izmantot gan uzbrukumā (šķembu lidojuma attālums 5 m), gan, uzliekot apvalku, aizsardzībā (šķembu lidojuma attālums 25 m).



Cīņai ar tankiem, to tāpat bija paredzēts sasiet saišķi pa 5 kopā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 08:02 | Komentāri # 390
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

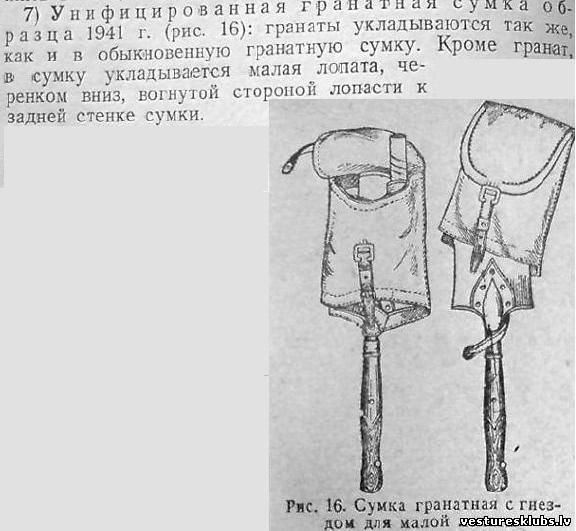

Nēsāja speciālās auduma somiņās.

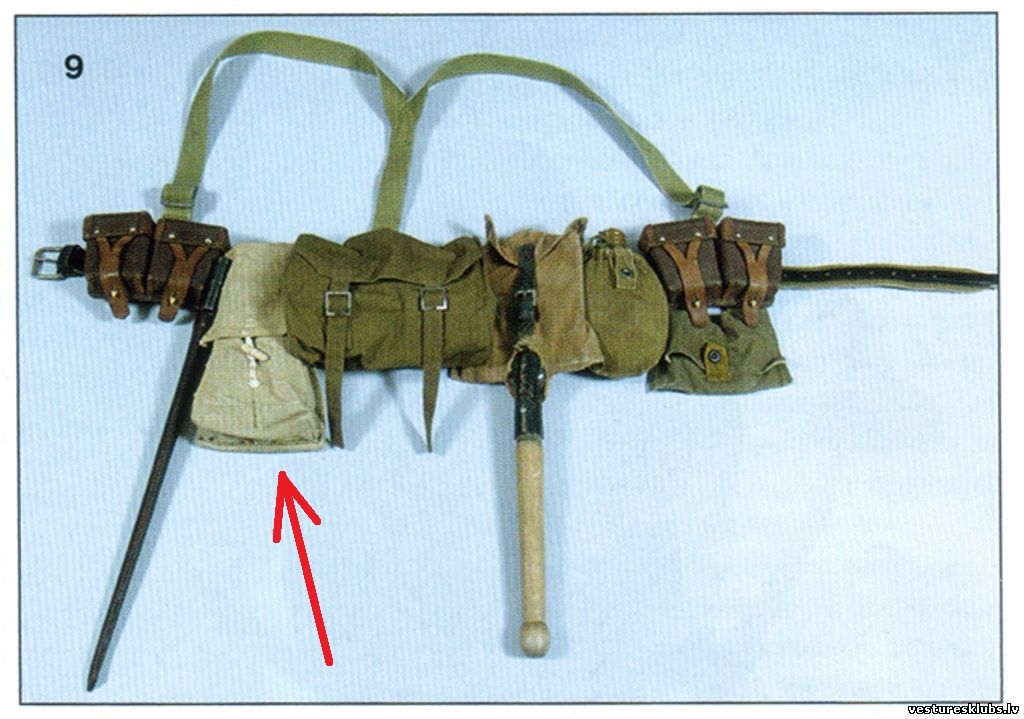

Bija arī kombinētās somiņas kopā ar sapieru lāpstiņu.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 08:12 | Komentāri # 391
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

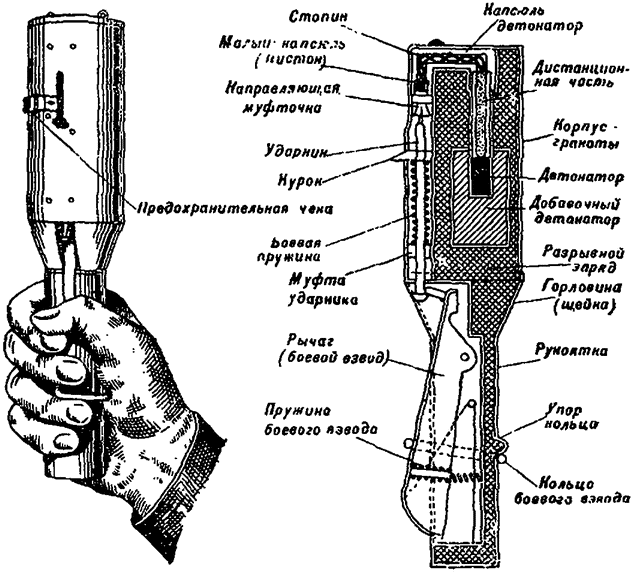

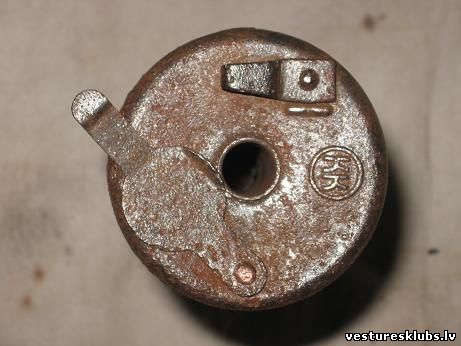

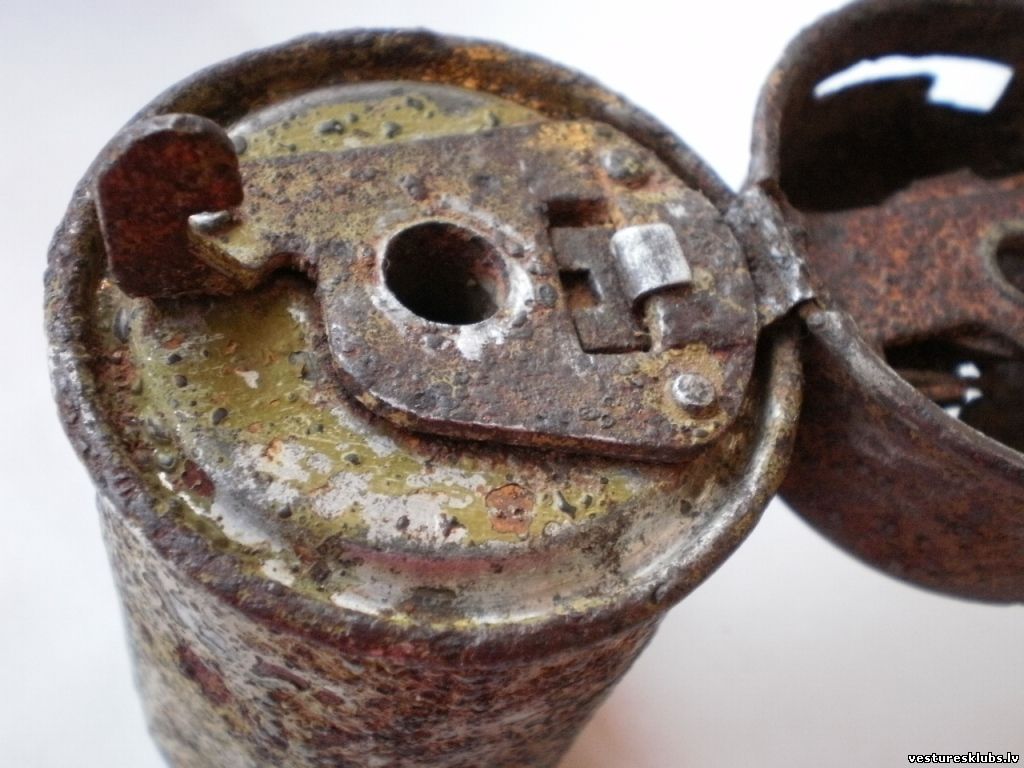

Uzbūve sarežģīta. Kapsula īpatnējas formas

tika ievietota speciālā atverē granātas augšpusē (līdzīgi kā RGD-33)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 08:19 | Komentāri # 392
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Pirms tam atvilka atsperi, un aizbīdīja drošinātāju.

Tad granātu bija jāsaņem rokā, lai gredzens atrastos starp 3. un 4. pirkstu,

jāatbīda drošinātājs, un ar lielu vēzienu jāmet, bet tā lai roktura gredzens paliek saujā (tur jau divi gadi jāmācās... :D )
Atbrīvojusies atspere stumj belzeni uz augšu,

un viss notiek.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 09:20 | Komentāri # 393
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

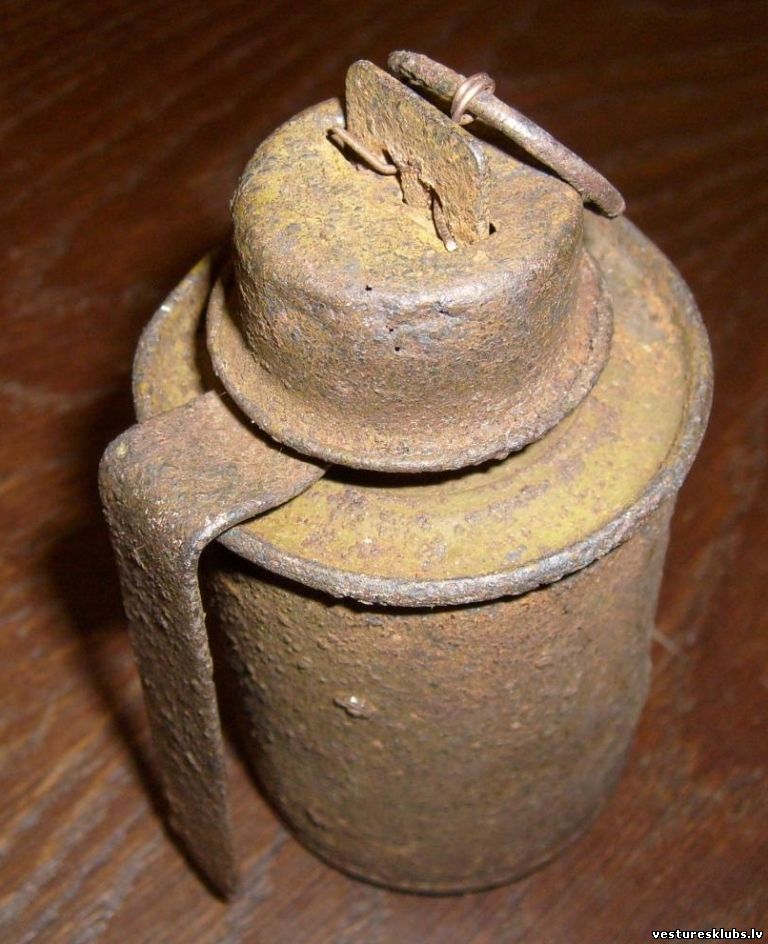

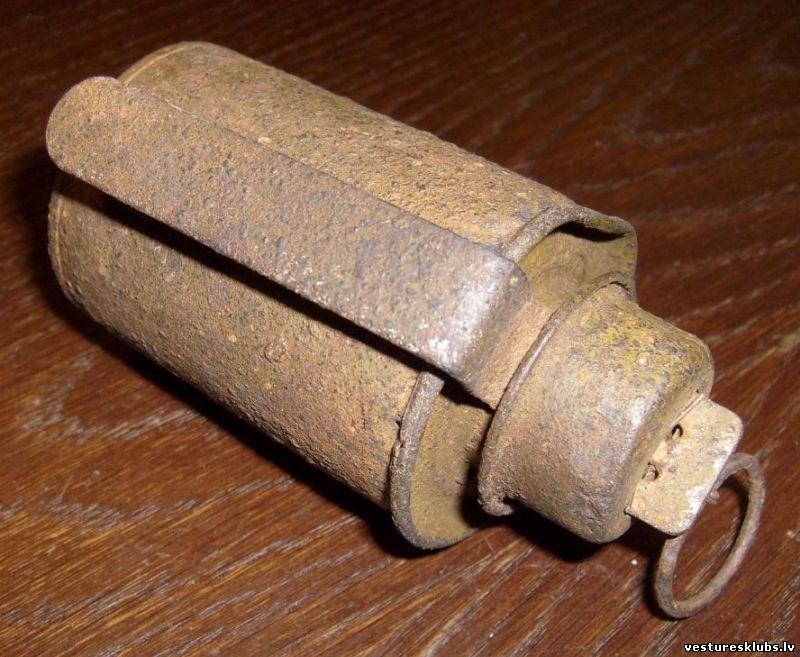

ROG-43 (РОГ-43)



Uzbrukuma granāta, kuras šķembu lidojuma attālums nepārsniedz 15 - 20 m.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 09:25 | Komentāri # 394
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

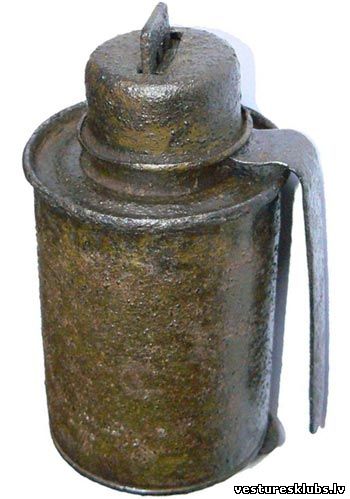

Granāta 1943. gadā izstrādāta, kā uzlabota RGD-33 versija. Lai arī līdzība maza, tomēr ražošanas procesā tika izmantoti tie paši materiāli un tehnoloģiskās iekārtas. Kara laikā ražota Kaukāza rūpnīcās.


Pie mums varētu būt liels retums!

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 10:01 | Komentāri # 395
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

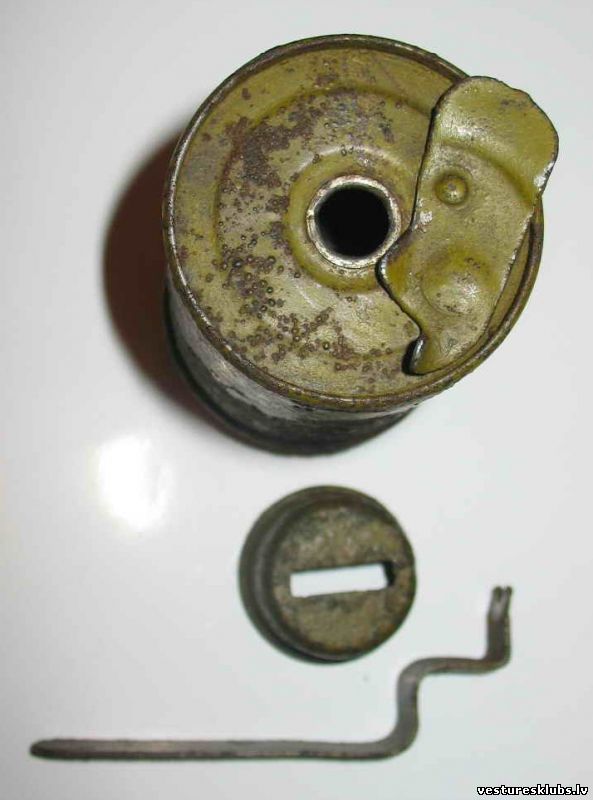

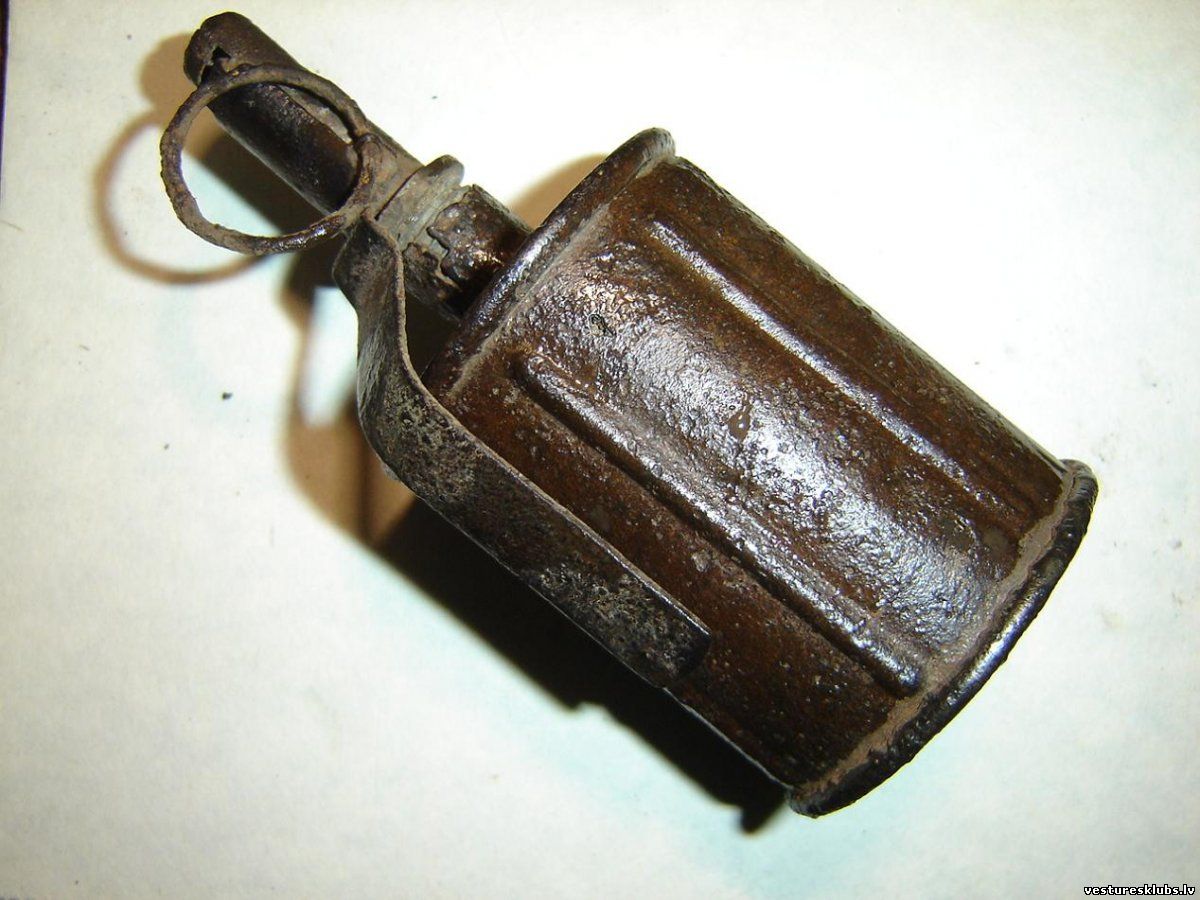

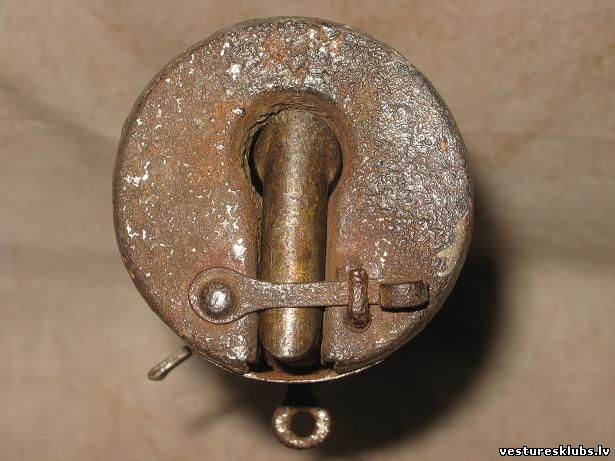

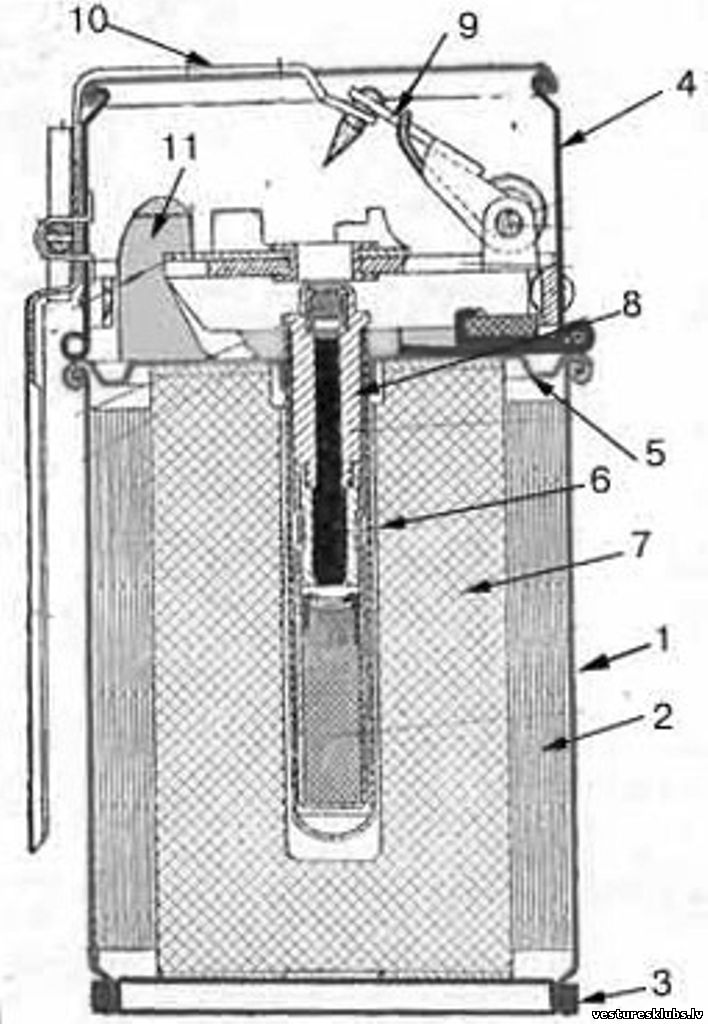

RG-41 (РГ-41)


1. - korpuss; 2. - metāla loksne šķembām; 3. - aizvalcēts dibens; 4. - atverams vāciņš;
5. - diafragma; 6. - caurulīte detonatora ievietošanai; 7. - sprāgstvielas lādiņš; 8. - detonators; 9. - belzenis;
10. - belzeni noturošā svira; 11. - vāciņa fiksators.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 10:07 | Komentāri # 396
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

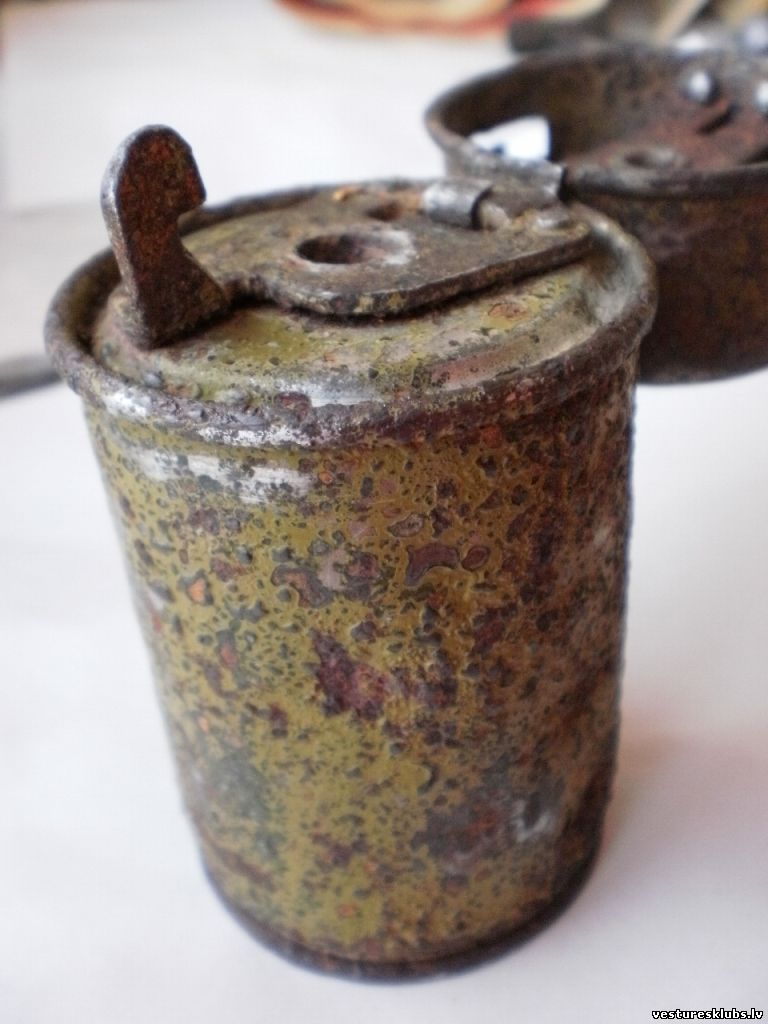

Uzbrukuma granāta (šķembu lidošanas distance 15 - 20 m), RG-42 priekštece.



Domājams, ka arī šī Latvijā varētu būt liels retums!

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 10:51 | Komentāri # 397
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

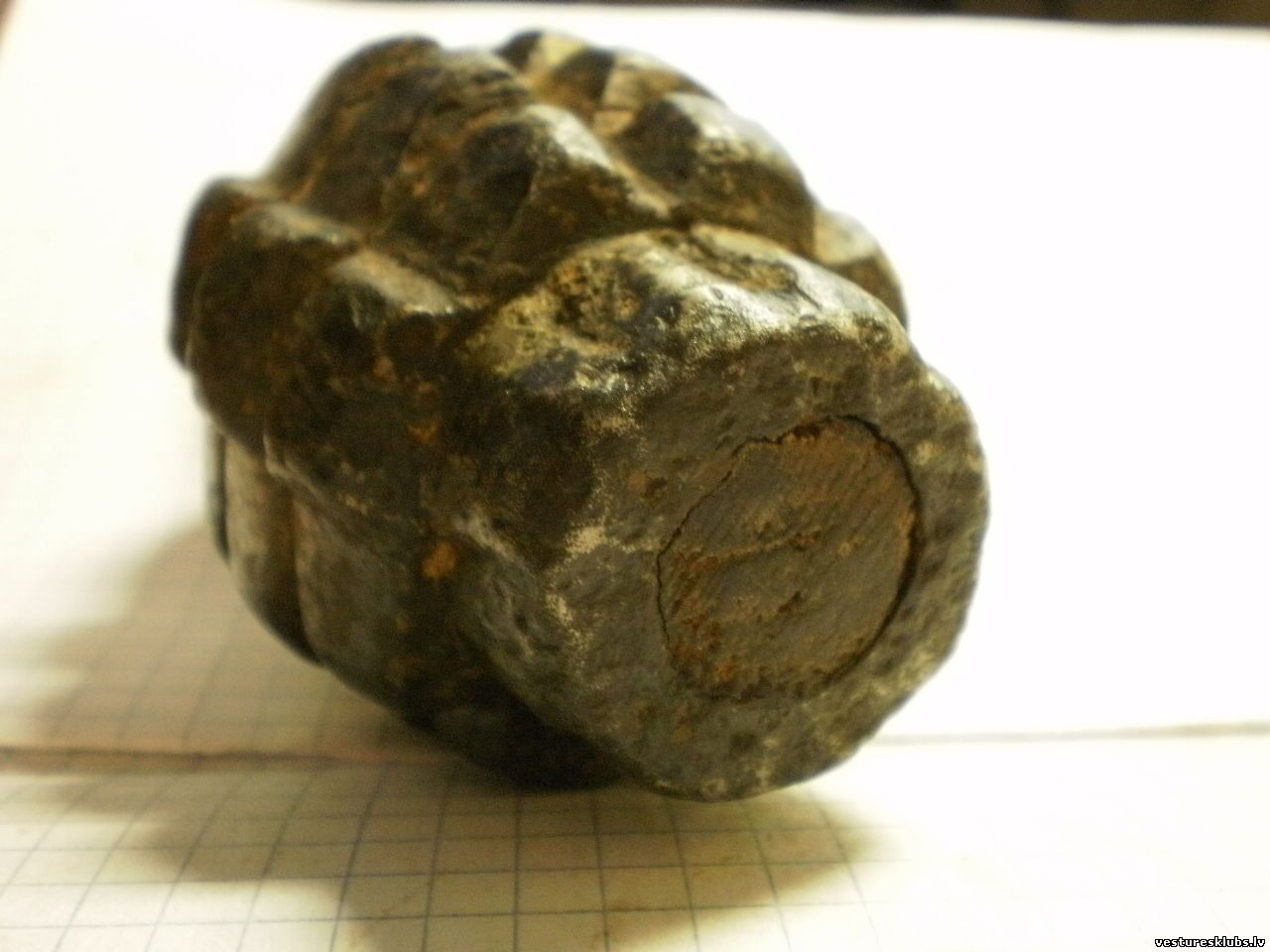

Mācību rokasgranātas (PSRS)

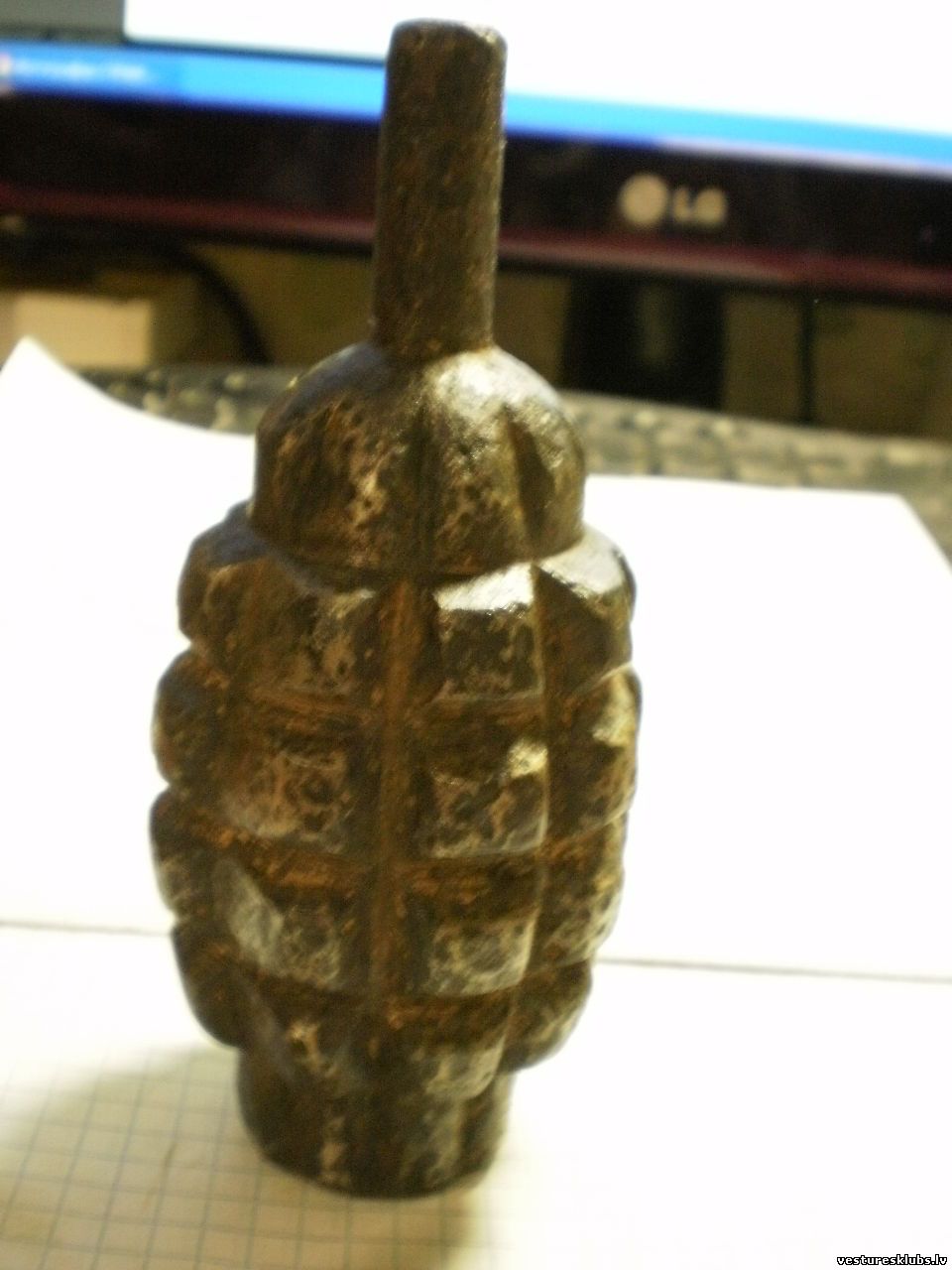

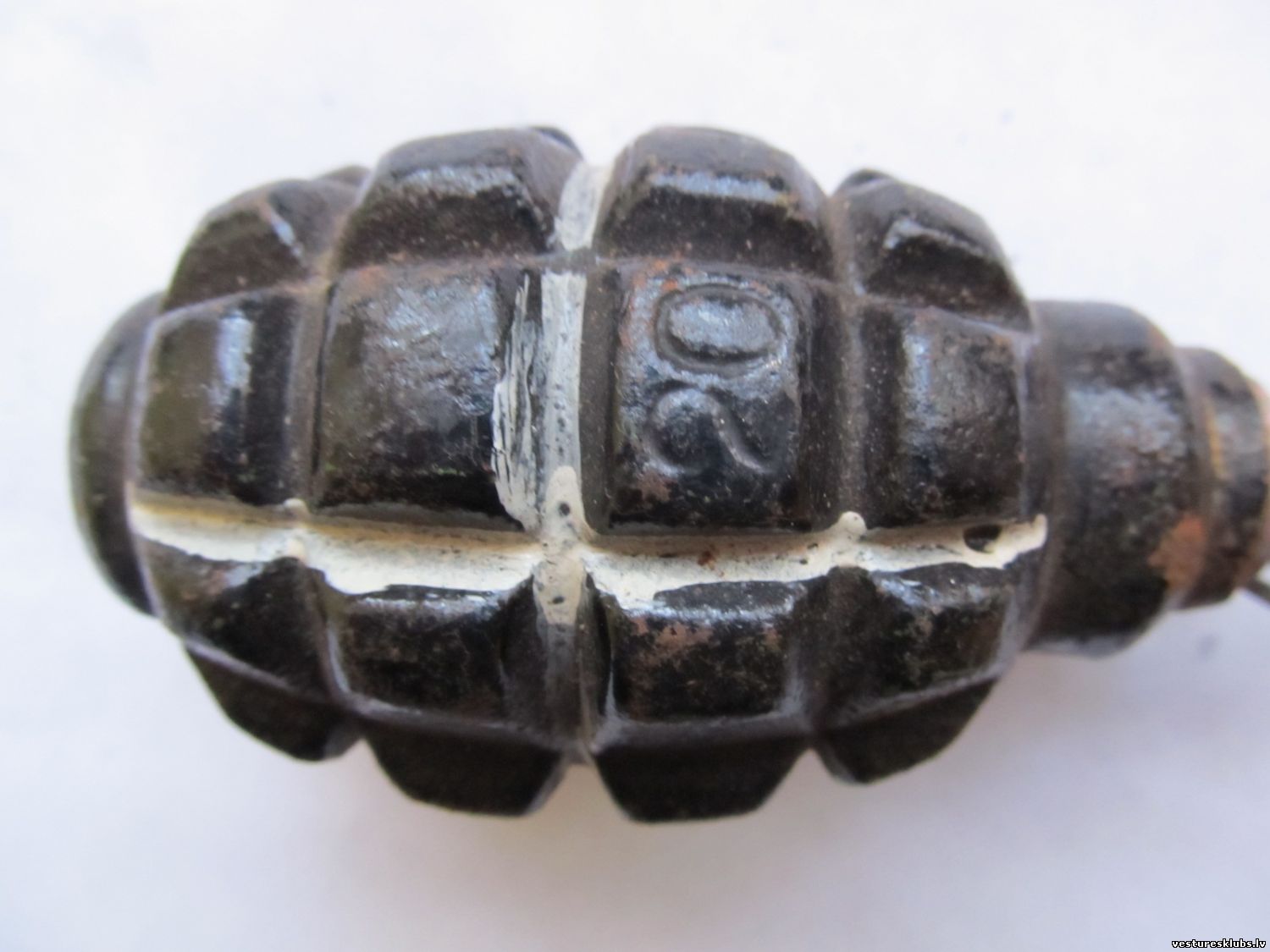

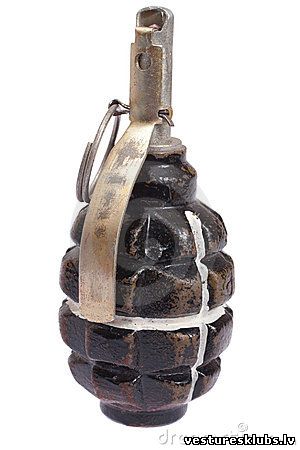

F-1

1. Melnā krāsā ar baltu krustu.


2. Keramikas izstrādājuma.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 11:09 | Komentāri # 398
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
3. Ar caurumu sānos.


4. Pilnmetāla ar koka serdi.


5. Svina

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 11:14 | Komentāri # 399
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

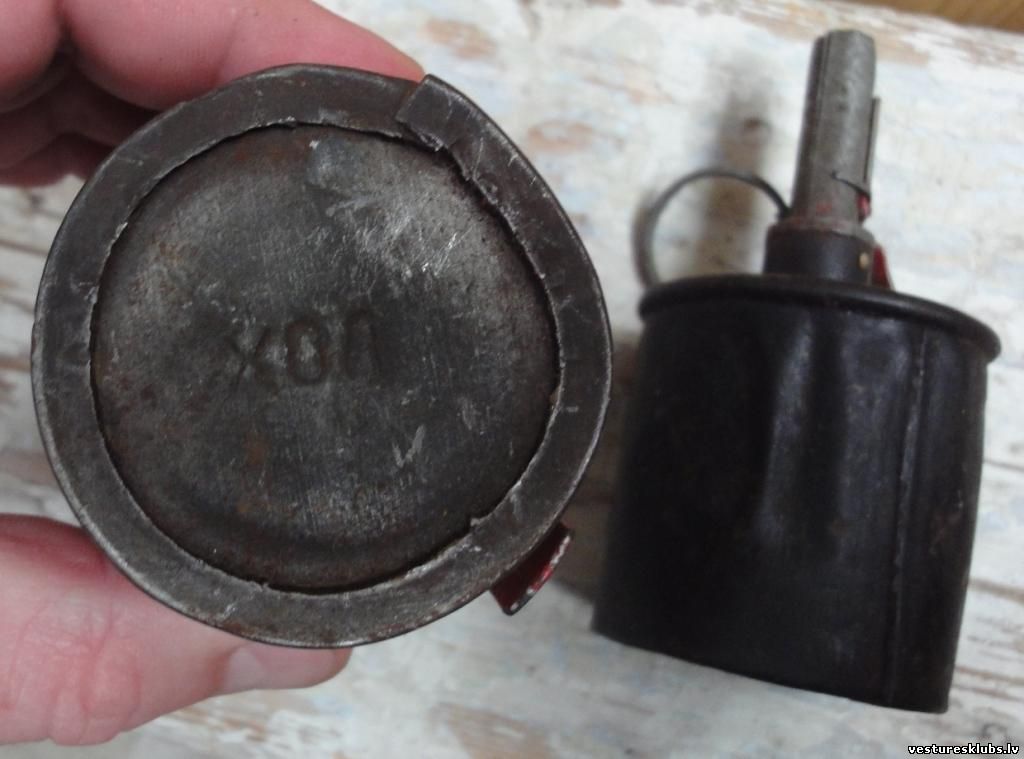

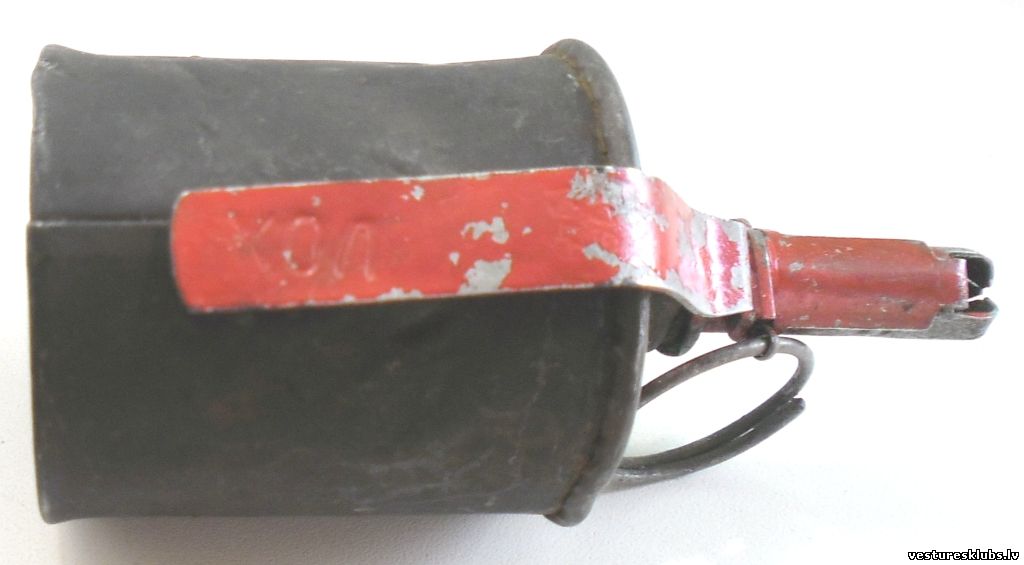

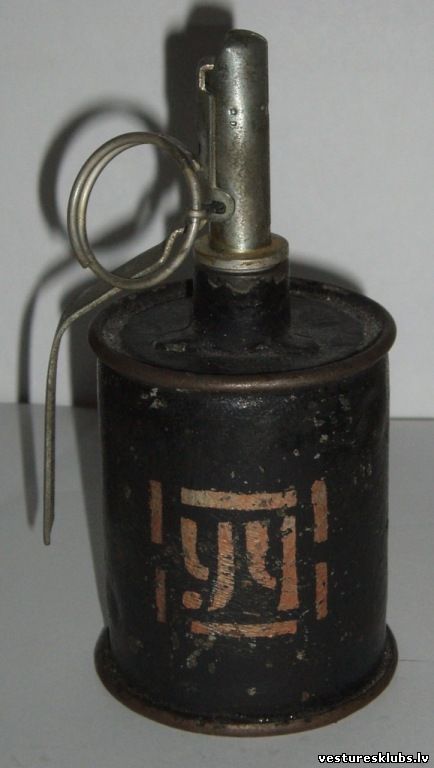

RG-42

Parasti melnā krāsā ar sarkanu drošinātāju un uzrakstu ХОЛ (холостая - tukša)

vai ar uzrakstu uz sāniem УЧ (учебная - mācību)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 07.Oktobris.2016, 11:21 | Komentāri # 400
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

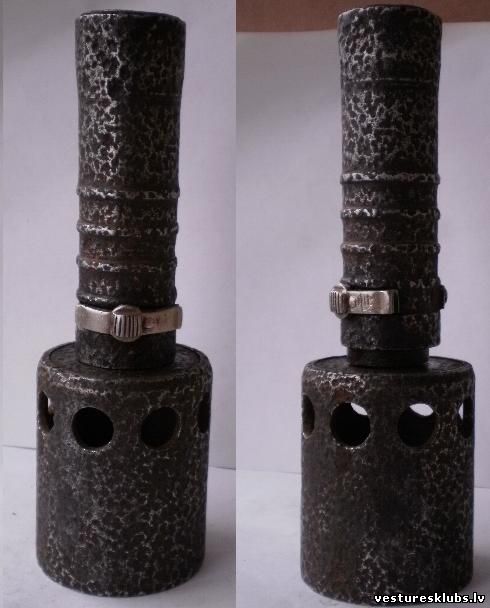

RGD-33

Ar caurumiem korpusā


Esot bijušas arī parastas, pildītas ar smiltīm.


Tāpat treniņiem izmantotas parastas butaforijas, kādas mana paaudze mētāja fizkultūras stundās... ja

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » Šāviņi, mīnas, garanātas un to identifikācija (Veidi un kalibri)
Lappuse 16 no 26«1214151617182526»
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Te rakstām par visu un visām, par tiem un šiem.... 24.Novembris.2017, 10:13 nēģis Pļāpātuve
Lasīt
Surikātam svētki! 23.Novembris.2017, 18:27 zed Pļāpātuve
Lasīt
Laika apstākļi Latvijas novados 23.Novembris.2017, 10:56 nēģis Pļāpātuve
Lasīt
Postaža 22.Novembris.2017, 23:03 Valduha Foto
Lasīt
Sports 22.Novembris.2017, 20:15 nēģis Pļāpātuve
Lasīt
Bildes 22.Novembris.2017, 17:48 007 Humors
Lasīt
Zelgauskas - Gaiziņkalna fronte 22.Novembris.2017, 00:26 Valduha WW2
Lasīt



Šodien forumu apmeklēja: Beerzinjsh, 007, nēģis, KurmisV, Meilis, Muitnieks, rukets, TiiFs, down84, sālītis


eXTReMe Tracker

Copyright sancho76 © 2008-2017
