Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 04:01 | Komentāri # 426
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

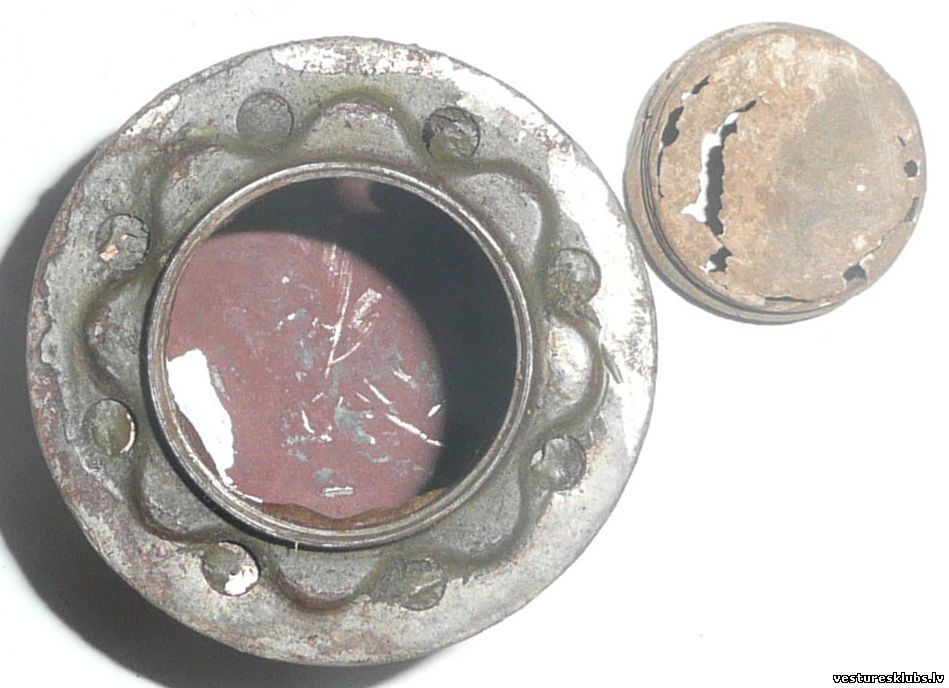

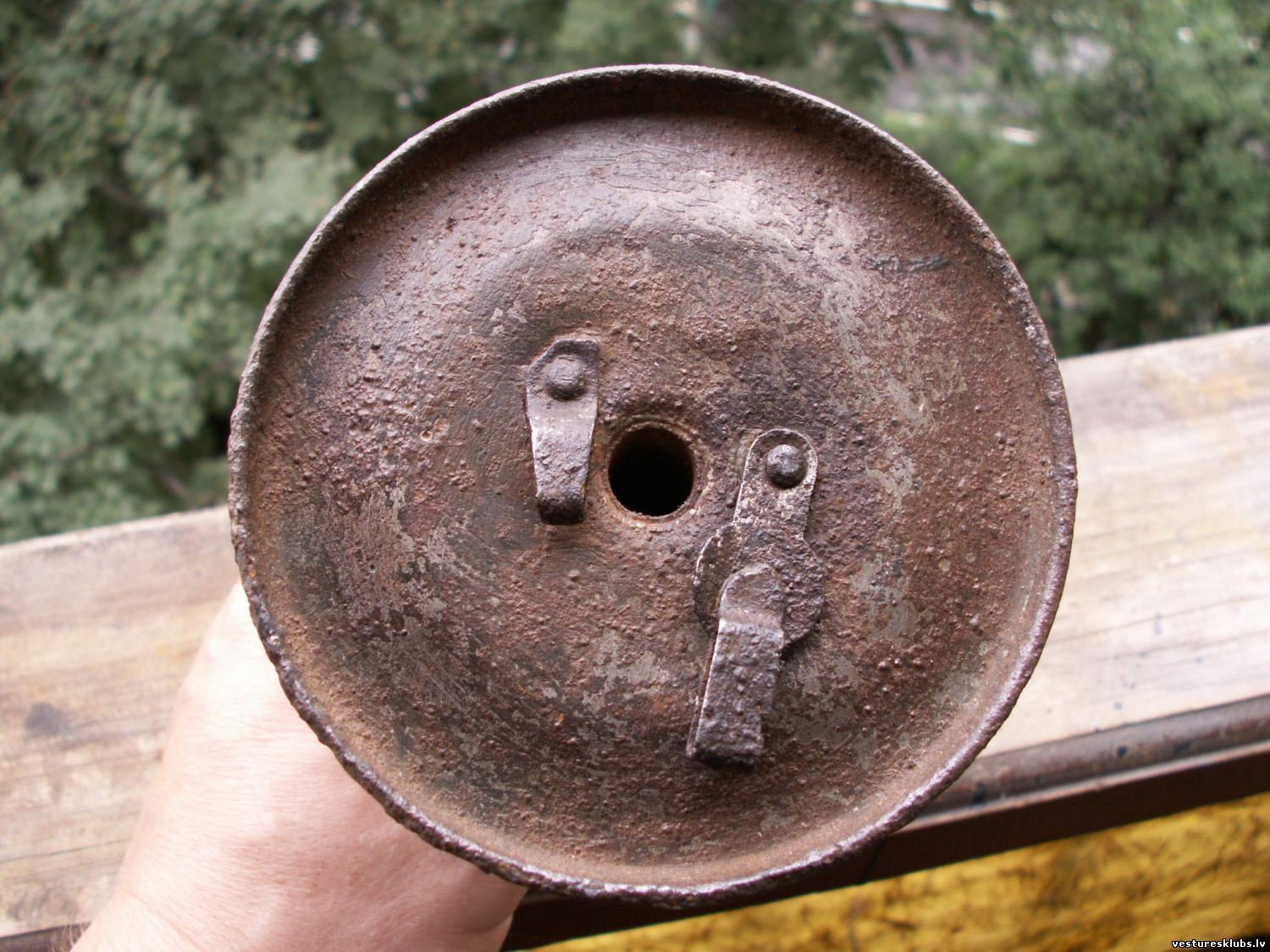

No standarta Stielhandgranate 24 var atšķirt arī pēc apakšā esošajiem dūmu izplūdes caurumiem.


Stielhandgranate 24 apakša


Nebelhandgranate 39 apakša

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 04:14 | Komentāri # 427
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

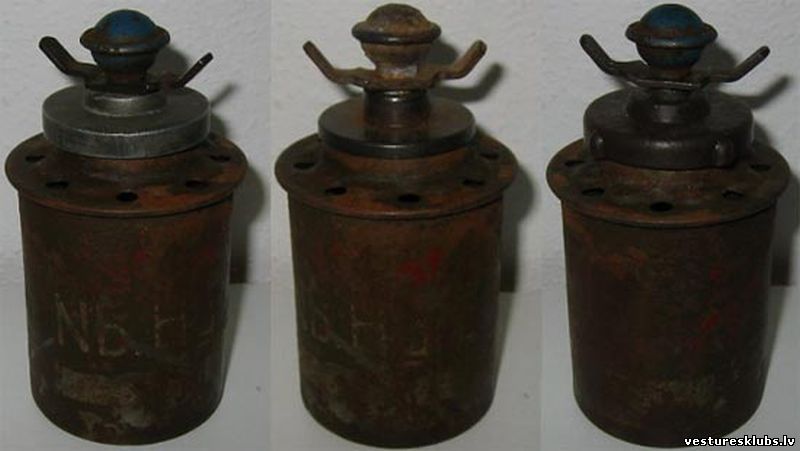

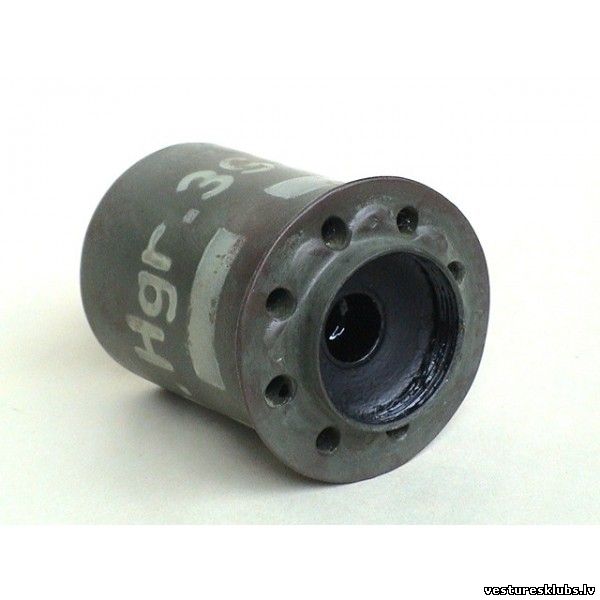

2. variants ar adapteri un detonatoriem Brennzünder 39 vai Brennzünder 40

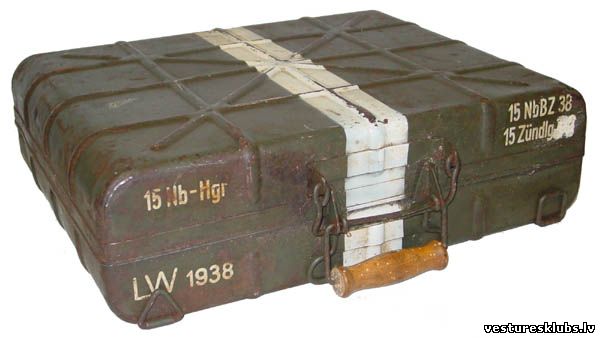

Transportēja tādās pašās metāla kastēs kā Stielhandgranate 24, tikai ar baltu svītru pāri.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 05:03 | Komentāri # 428
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Nebelhandgranate 39 kara laika fotogrāfijās.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 05:09 | Komentāri # 429
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

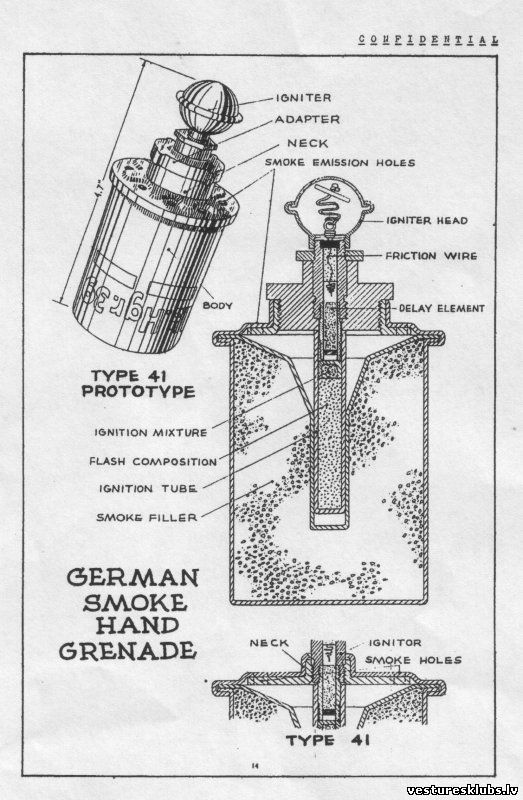

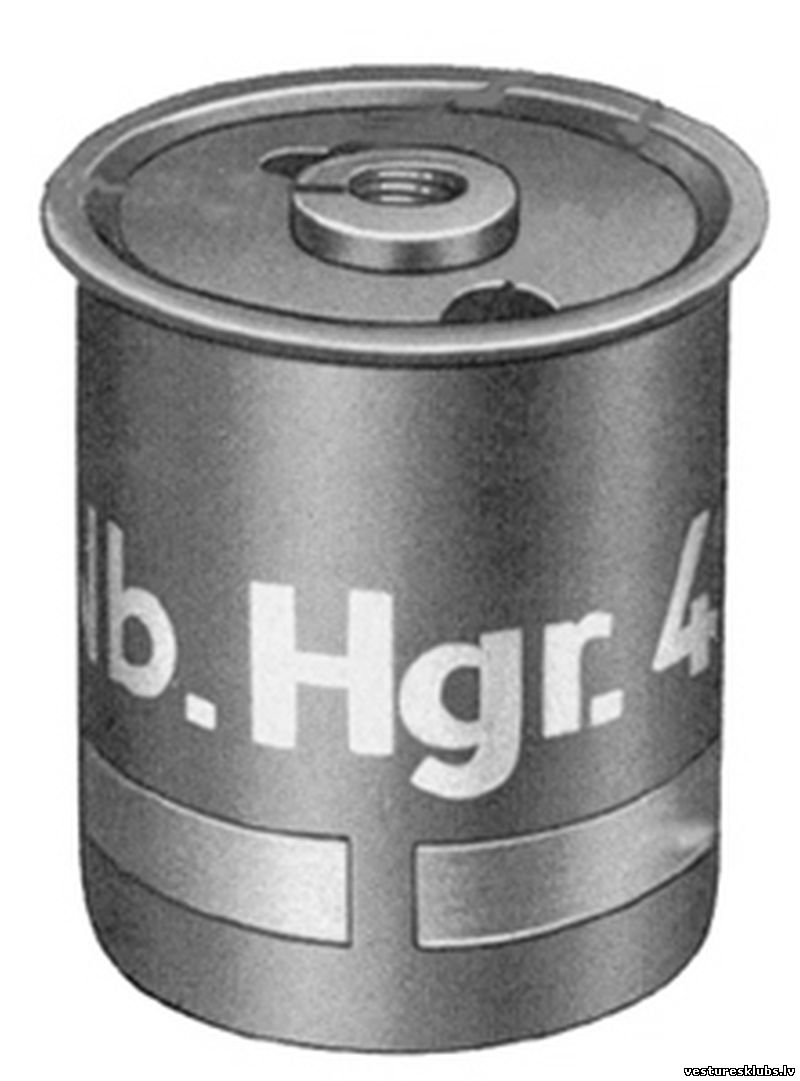

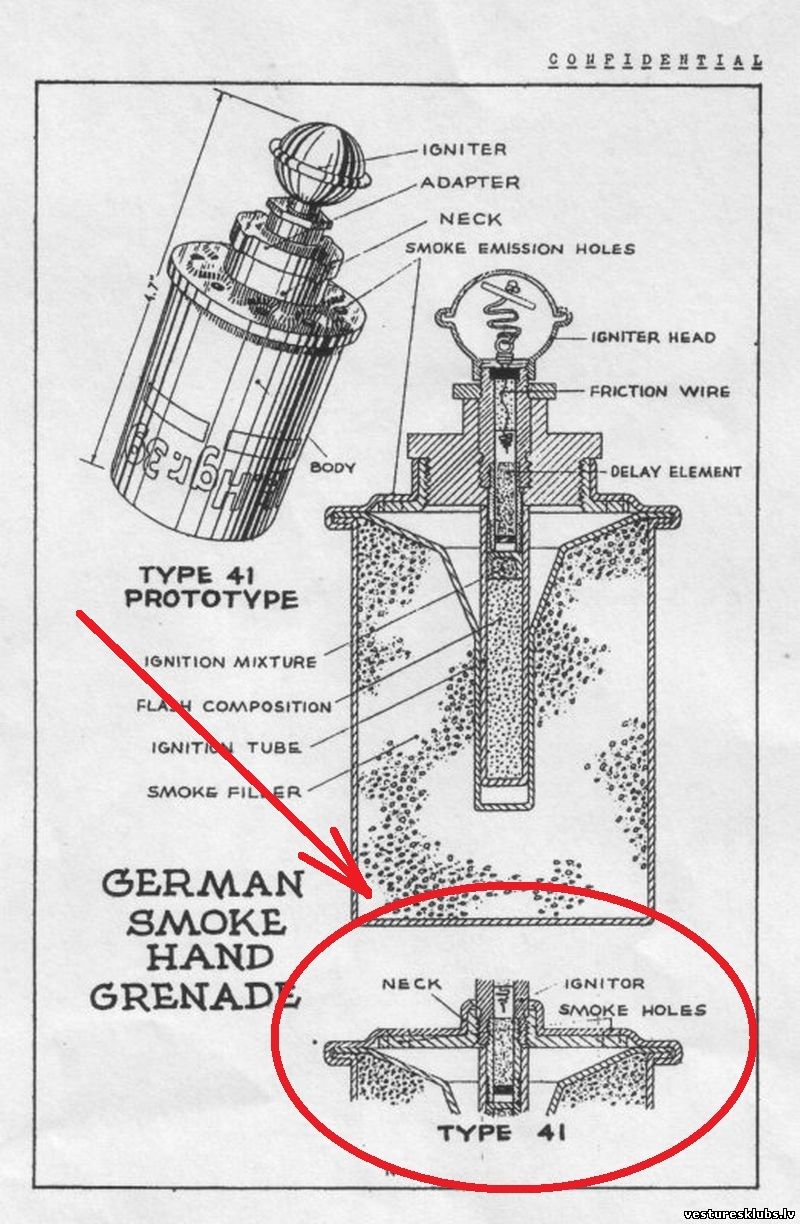

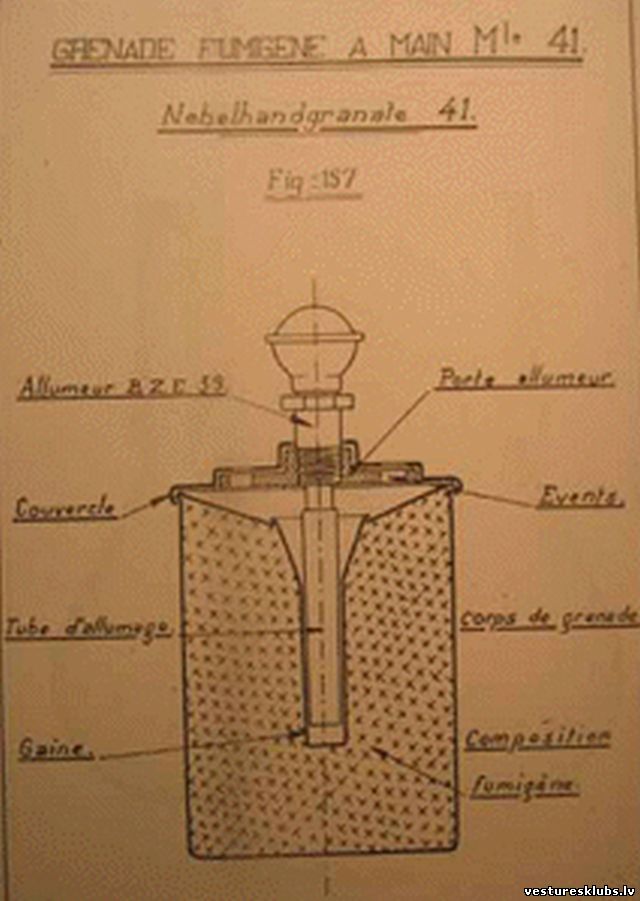

Nebelhandgranate 41 (Nb.Hgr.41)



Faktiski granātas Nb.Hgr.39 modifikācija. Tai vairs nebija nepieciešams adapteris.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 05:14 | Komentāri # 430
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

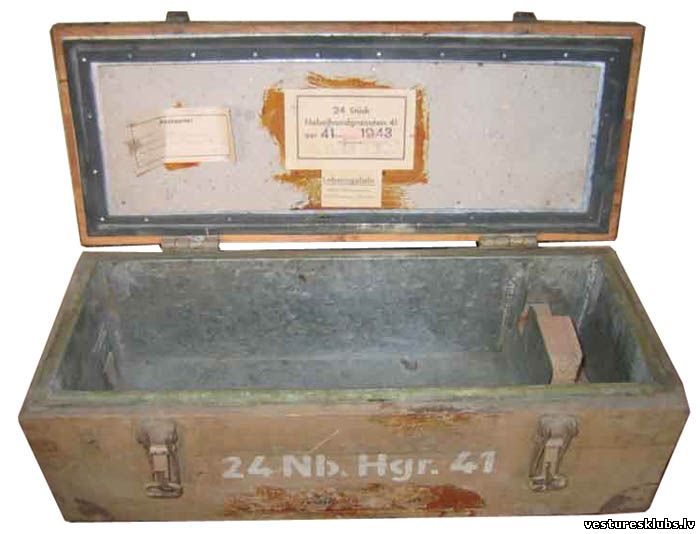

Transportēja ar cinku izklātās koka kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 05:28 | Komentāri # 431
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

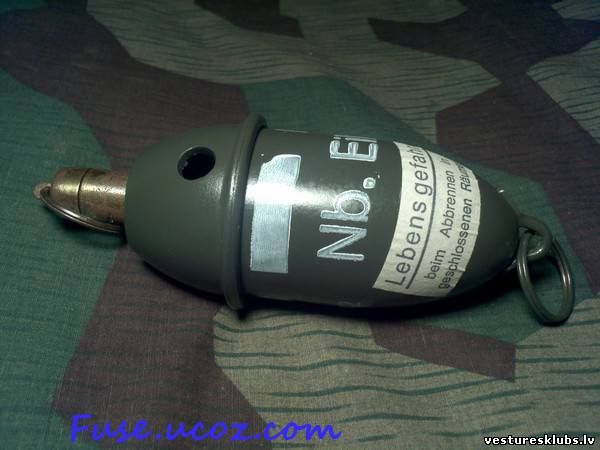

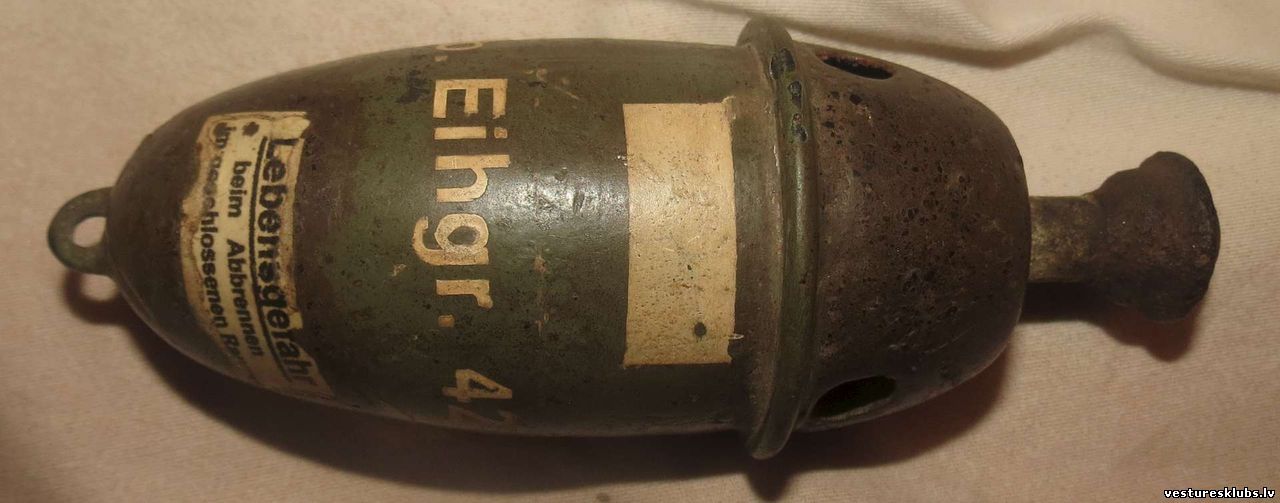

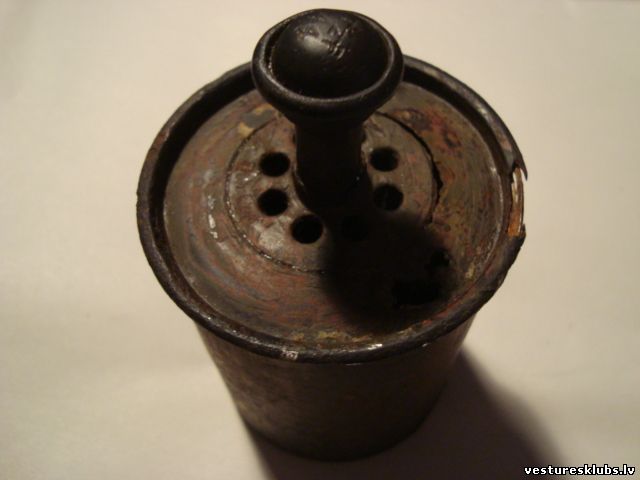

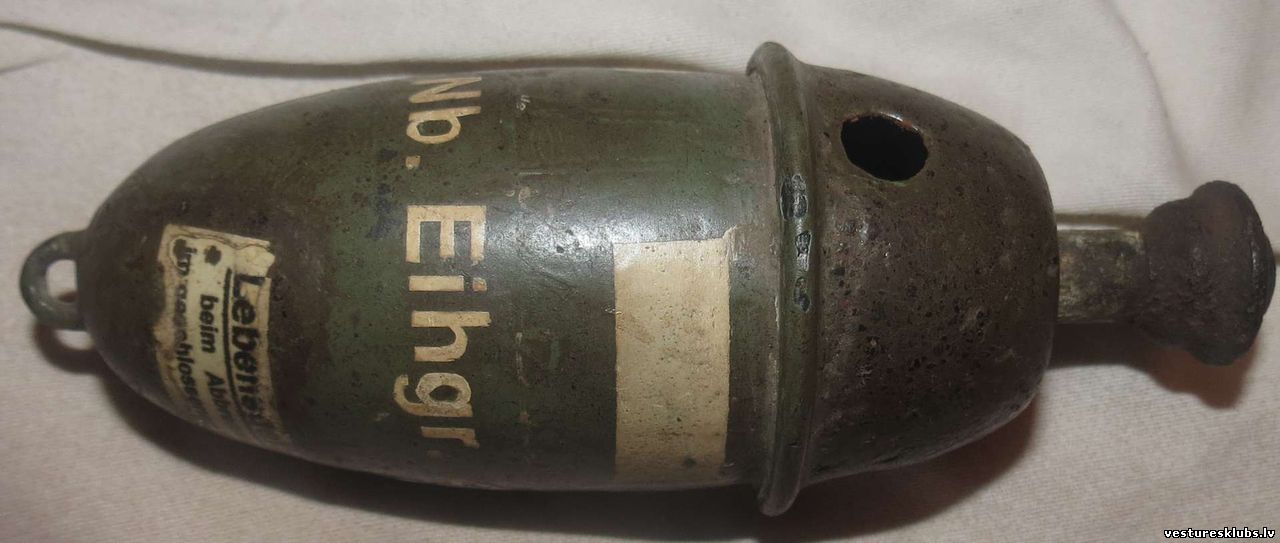

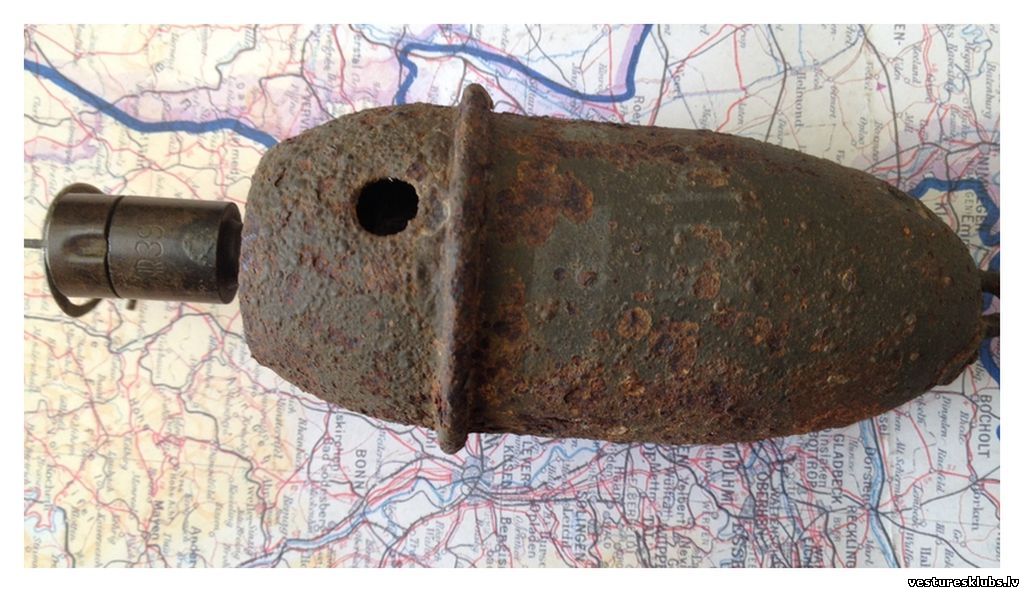

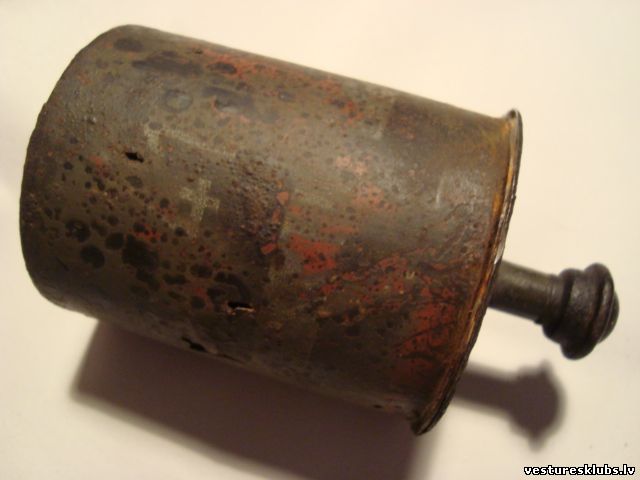

Nebel Ei handgranaten 42 (Nb.Eihgr.42)



Transportēja koka kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 05:35 | Komentāri # 432
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

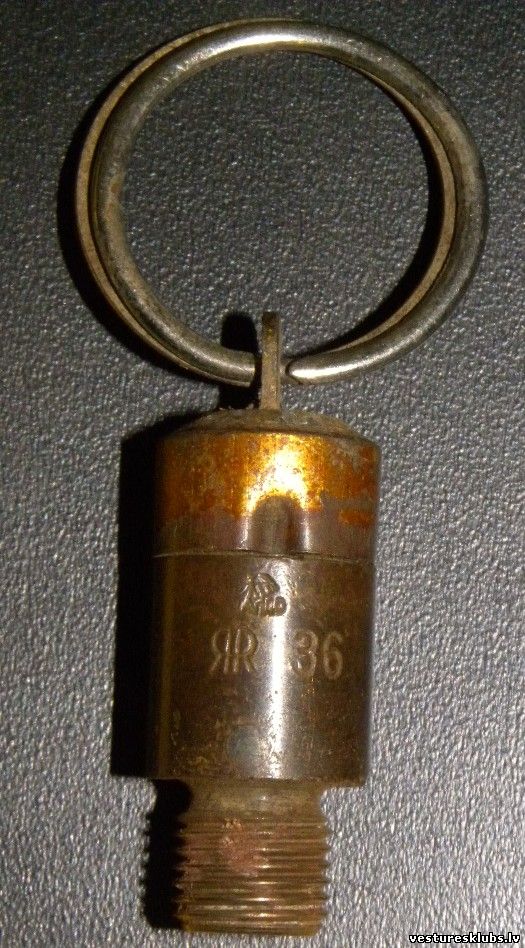

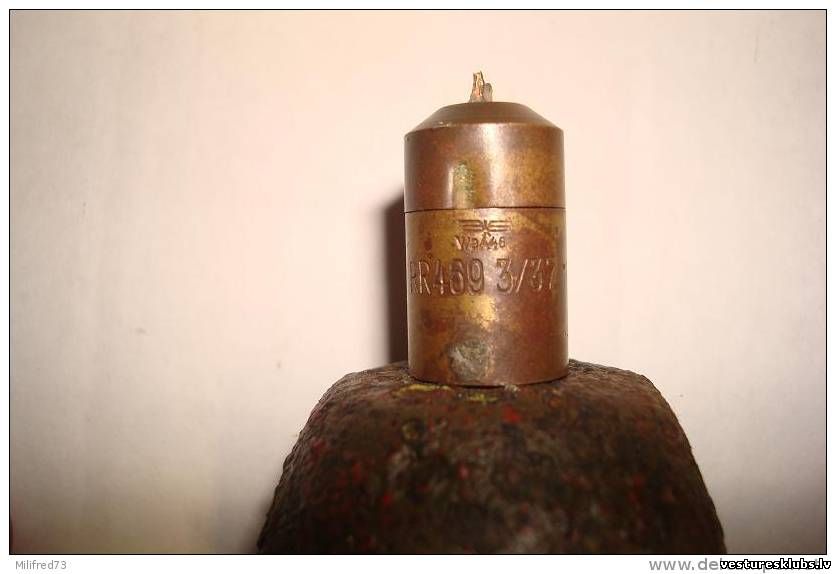

Aprīkotas ar detonatoru An.Z. 29


Retāk ar Bz.E.39


Līdzīgi kā Nebelhandgranate 39 marķētas ar baltu līniju.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 15:08 | Komentāri # 433
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

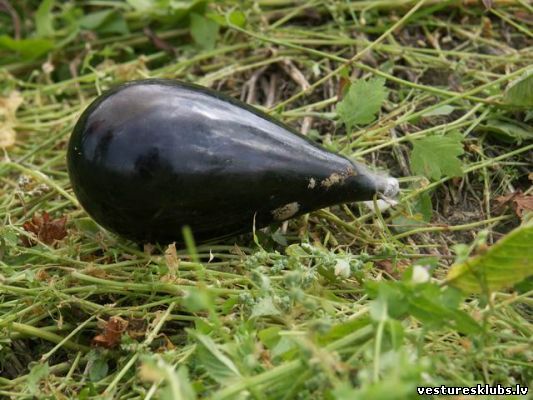

Blendkorper (BK)

Tās bija dūmu - asaru granātas (blend - akls). Izstrādātas 1943. gadā. Paredzētas ienaidnieka tanku apkarošanai. Granātu meta pa tanka priekšējo bruņu pret vadītāja vietu. Tā radīja biezu dūmu mākoni, kurš saglabājās 15-20 sek. Dūmos esošā asaru gāze piespieda apkalpi pamest tanku. Labākam rezultātam bija nepieciešamas vairākas granātas.
Divu veidu :

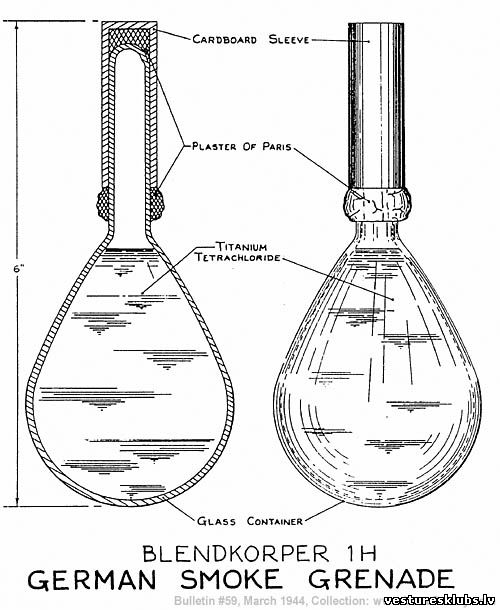

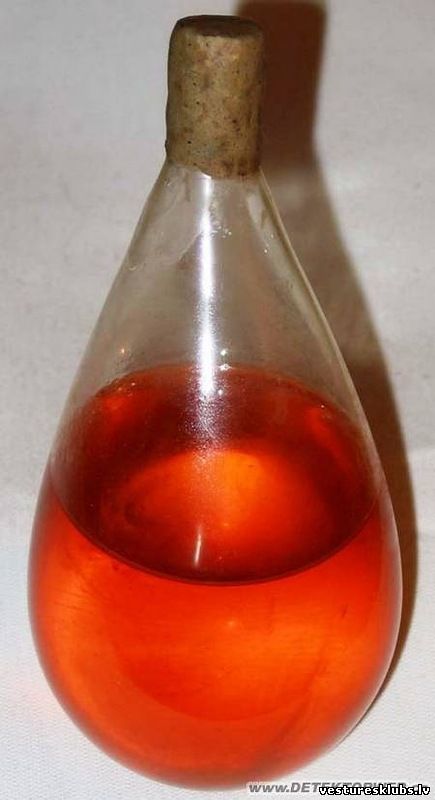

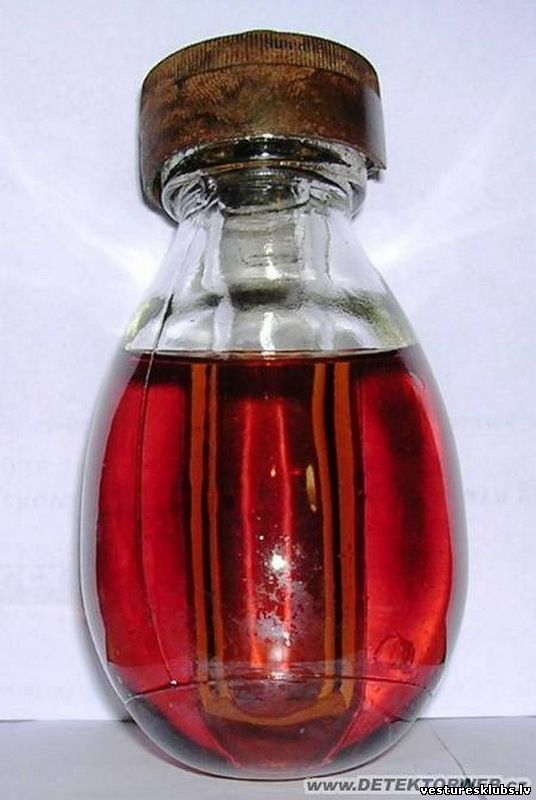

Blendkorper 1H ( BK-1H )



Aizlodēts stikla trauks ar ķīmisku vielu, kura reaģējot ar gaisu veido acu asarošanu izraisošus dūmus.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 15:14 | Komentāri # 434
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

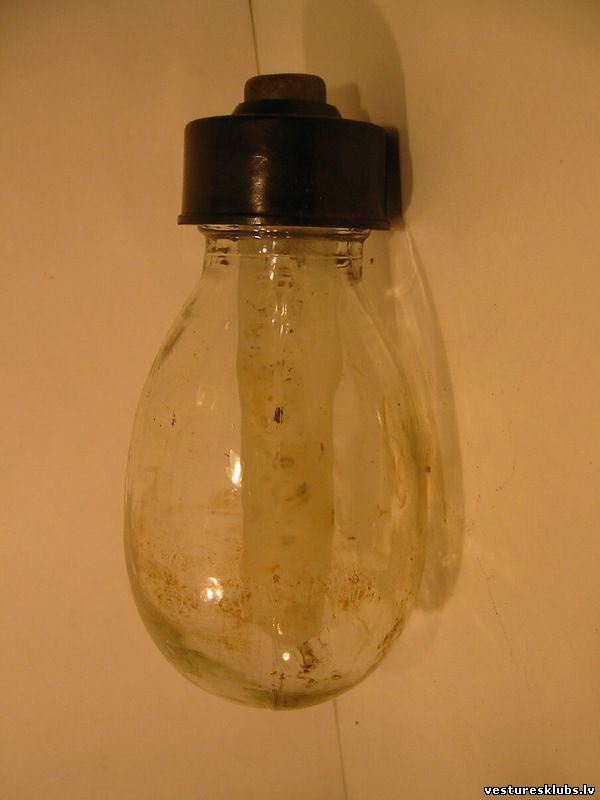

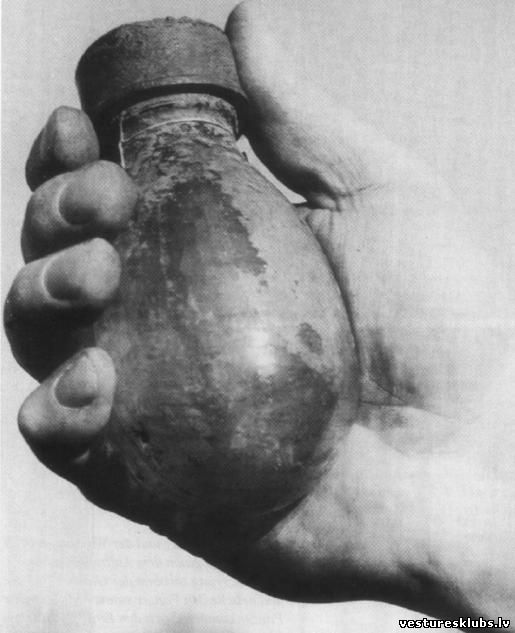

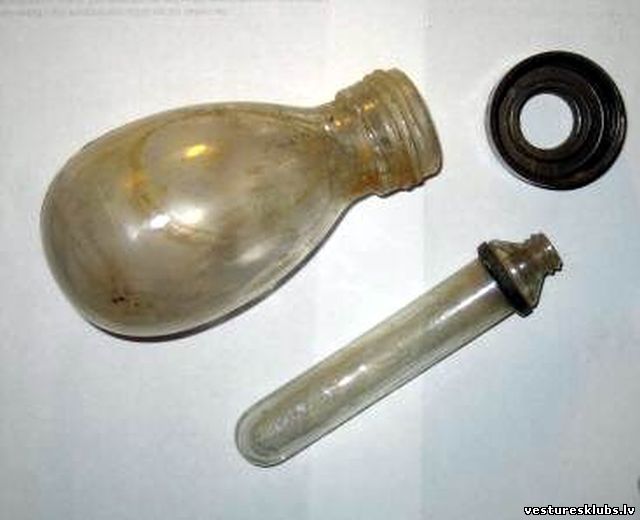

Blendkorper 2H ( BK-2H )



Divi, viens otrā ievietoti stikla trauki ar atšķirīgām ķīmiskām vielām, kurām sajaucoties veidojas acu asarošanu izraisoši dūmi.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 15:21 | Komentāri # 435
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

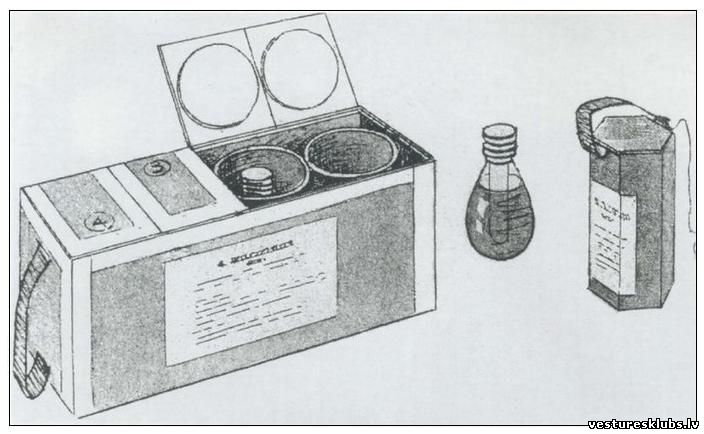

Transportēja speciālos kartona, aiz auklas atveramos, konteineros, kuri savukārt glabājās kartona kastē.


Uzmanību! Šķidrums satur skābi, kura, nonākot uz ādas, var radīt apdegumus!

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 15:23 | Komentāri # 436
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Blendkorper 2H kara laika fotogrāfijās.



Te laikam pozē pie sašauta krievu tanka, kuram nav kāpurķēžu. :D

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobris.2016, 16:02 | Komentāri # 437
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

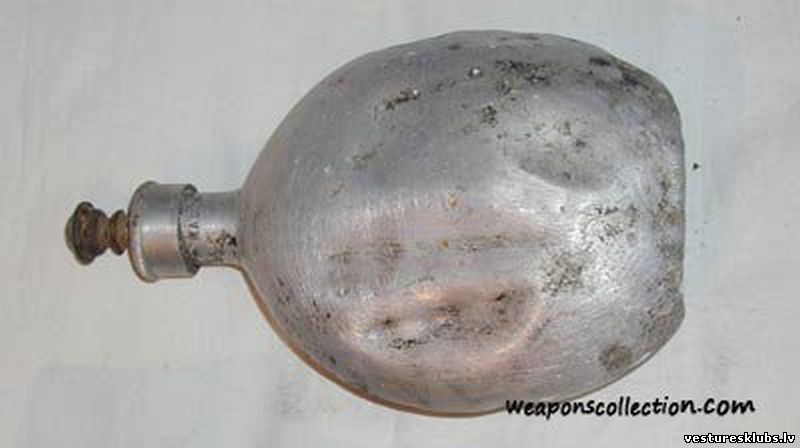

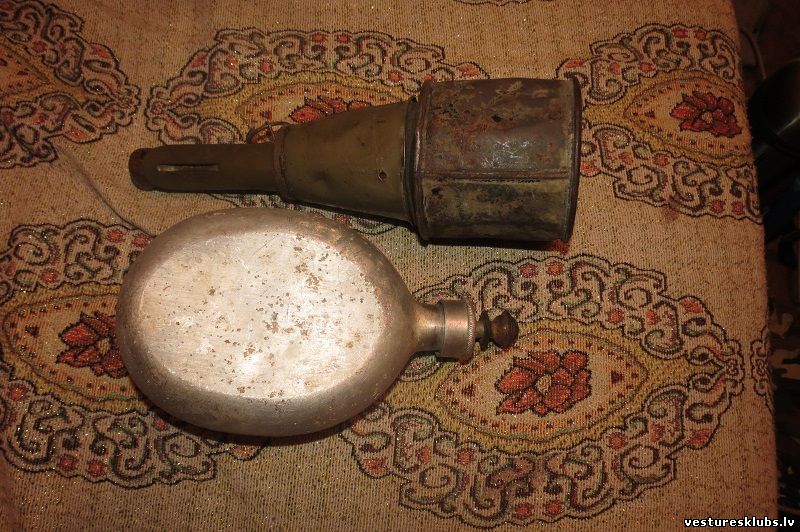

Fieshgranate 42 (vācu "blokadņica")

ar krievu RPG-43 blakus.

Interesants vācu pašdarinājums! Tādas esot atrastas Karēlijā friču pozīcijās Murmanskas rajonā pie upes Rietumu Lica (Западная Лица) Vērmahta 19. kalnu korpusa kauju iecirknī. Sava veida "blokadņica". 1942. gada ziemā, sakarā ar apgādes problēmām esot trūcis granātu, un friči tās taisījuši no standarta 1933. gada parauga blašķēm ar detonatoru Bz.E. 39. Sauktas par "ledusgranātām".Mani nedaudz mulsina vāciskais nosaukums - zivjugranāta. Tas vedina uz domām, ka šī uzparikte drīzāk kalpojusi zivju ieguvei Karēlijas ezeros. doma
Varbūt kādam vācu valodas pratējam ir iespēja atrast informāciju vācu saitos?

Vēl vāciem parādās pāris pašdarinājumi, kas attiecas uz 1945. gadu.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 04:51 | Komentāri # 438
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Prettanku granātas (PSRS)

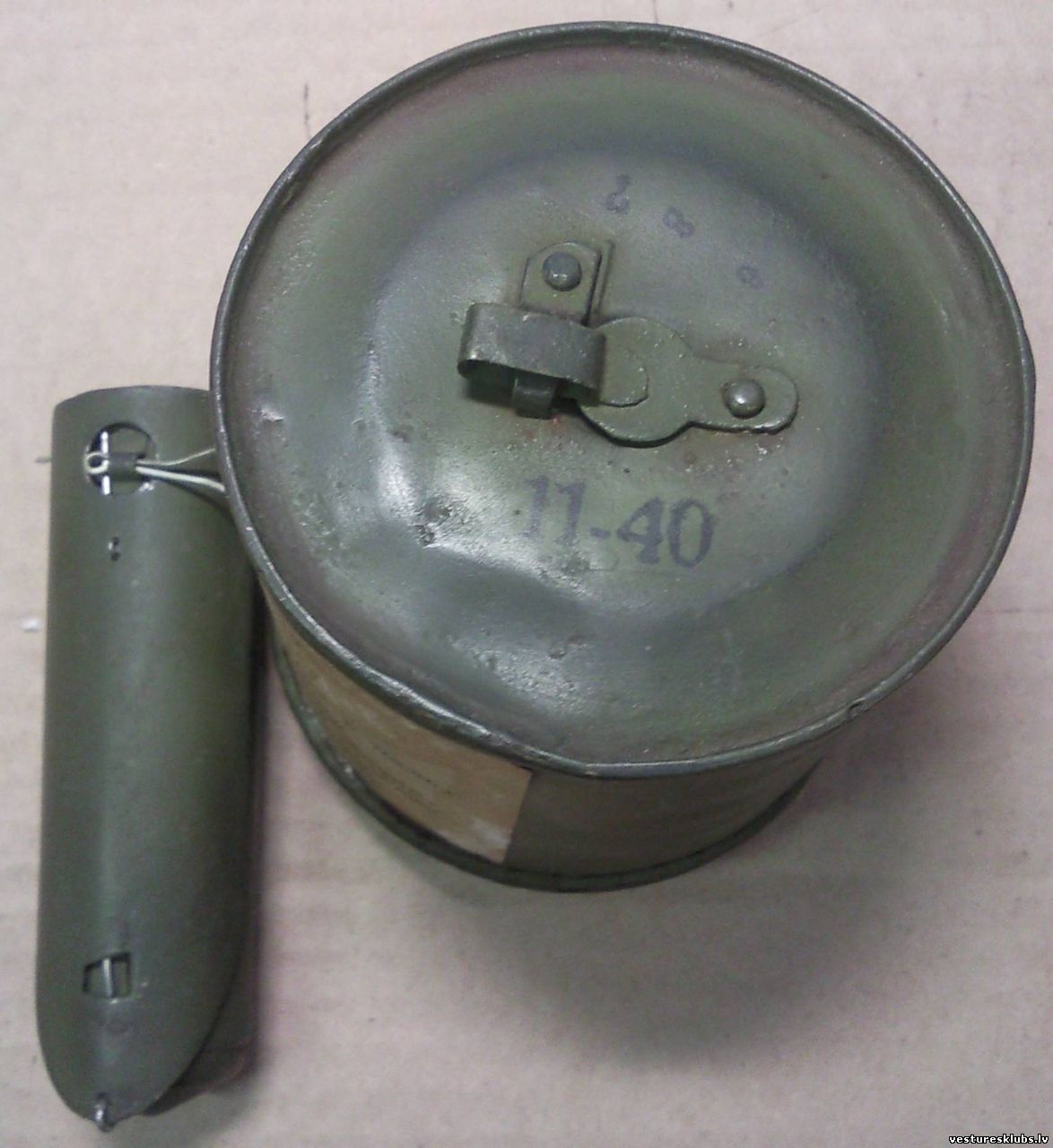

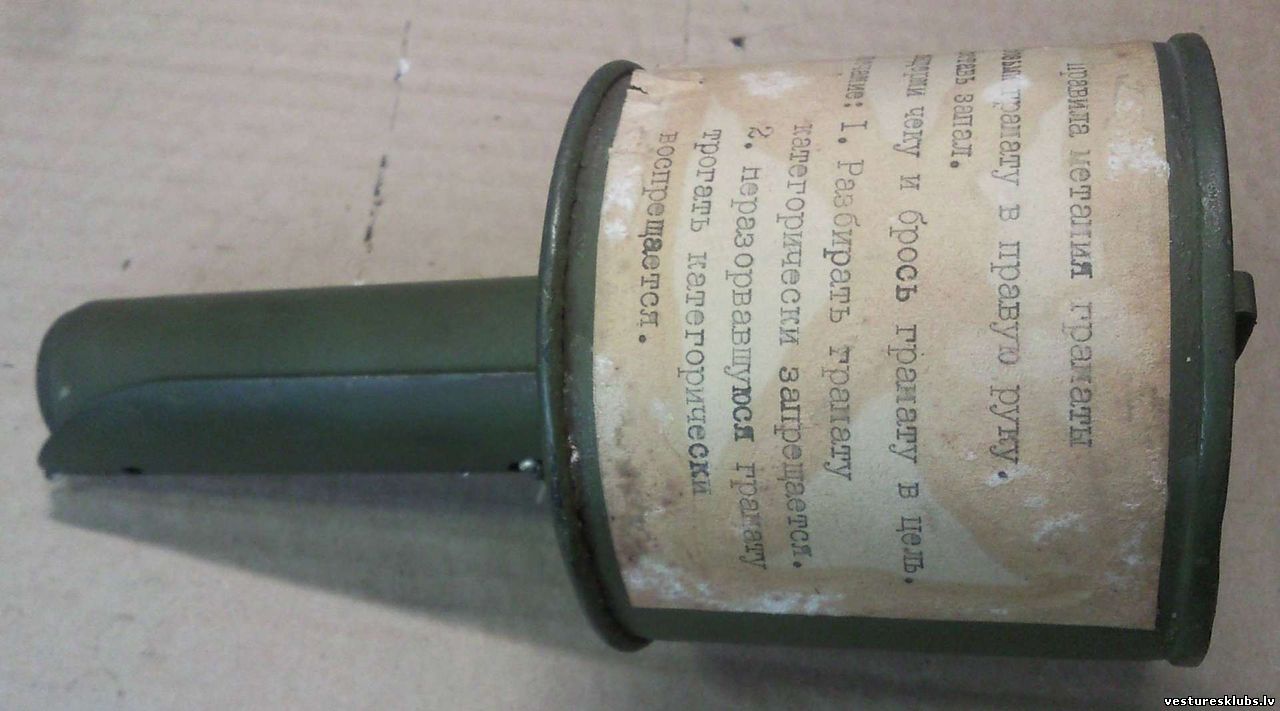

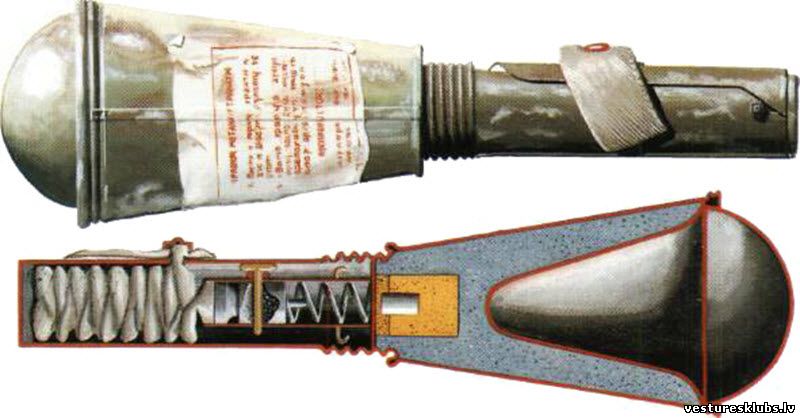

RPG-40 (РПГ-40)



Bruņojumā pieņemta jau 1940. gadā, tā bija pirmā Sarkanās Armijas prettanku granāta. Bija paredzēta cīņai ar tankiem, kuru bruņa nepārsniedza 15-20 mm. Detonācija notika brīdī, kad granāta atdūrās pret šķersli, kas ļāva sekmīgi cīnīties ar kustībā esošiem tankiem.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 05:15 | Komentāri # 439
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

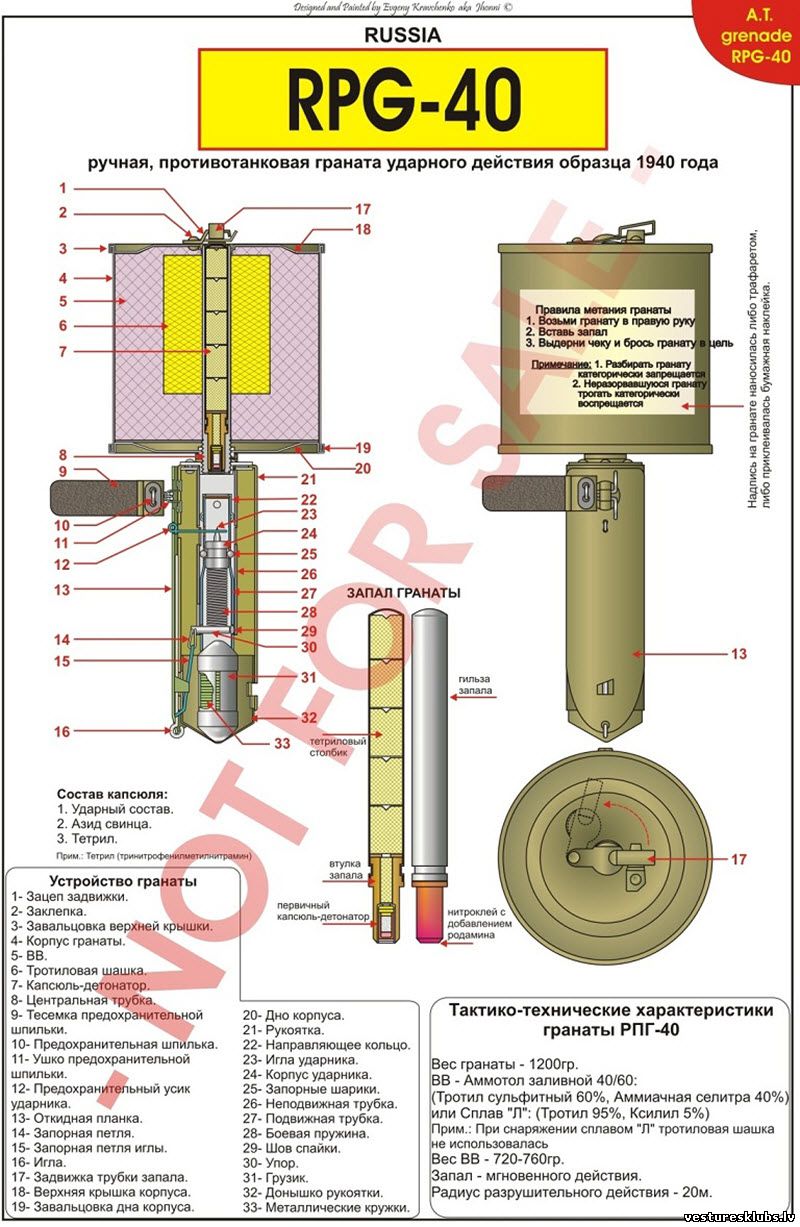

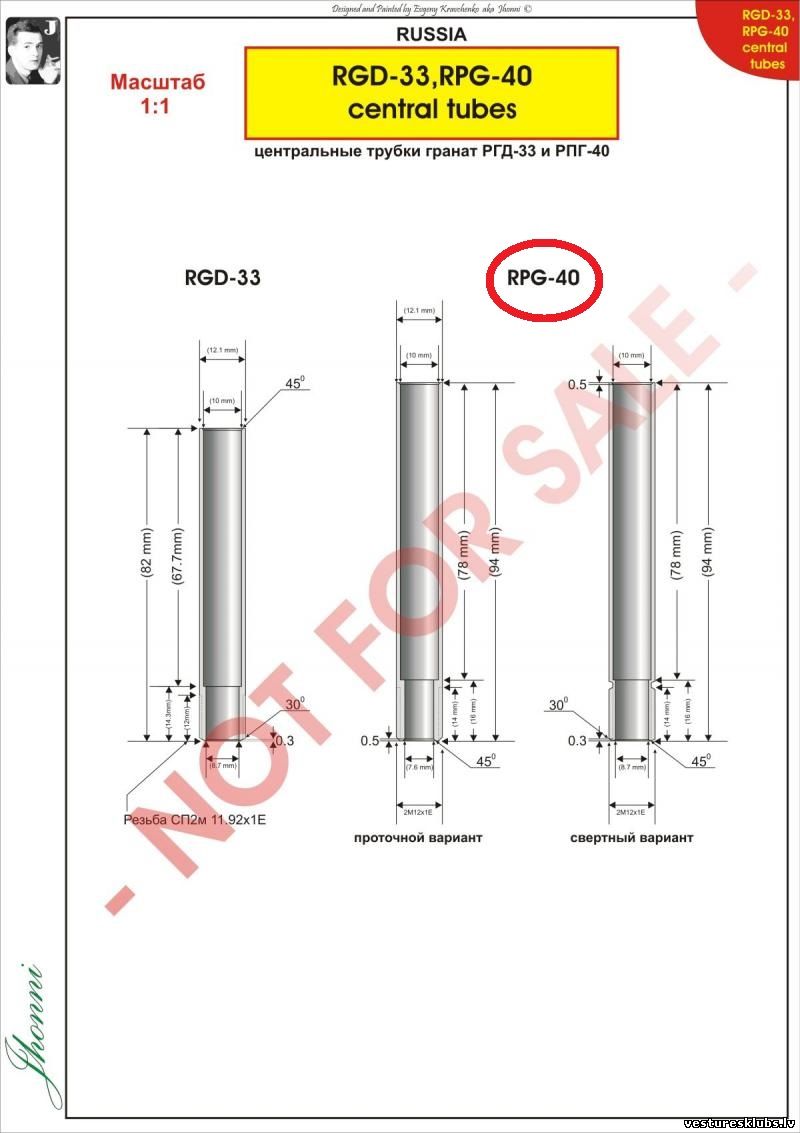

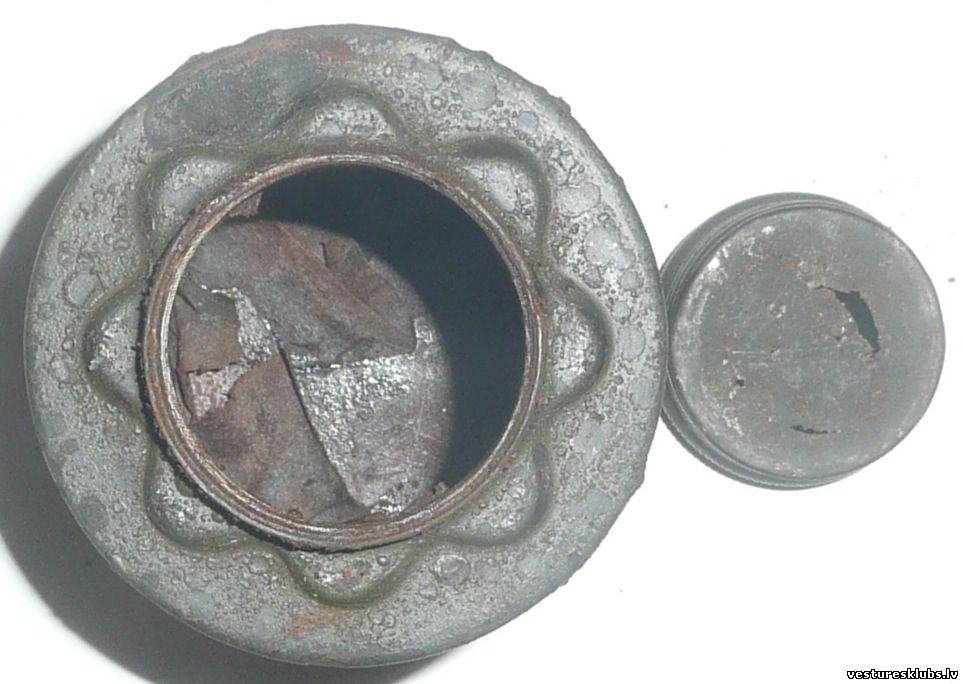

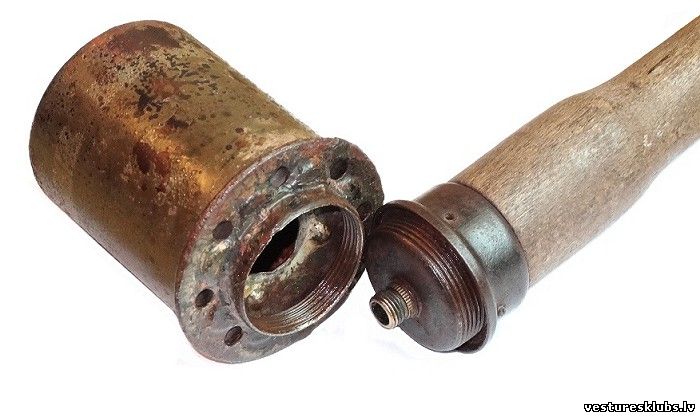

Lai granātu sagatavotu kaujai, bija jāpieskrūvē rokturis, un gala atverē

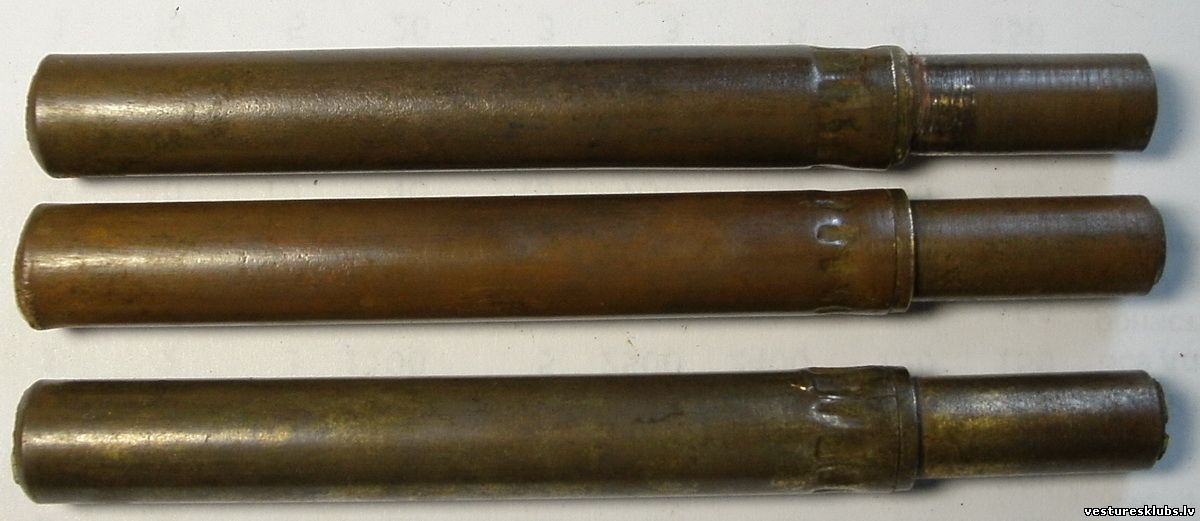

jāievieto detonatora caurulīte.
(garums 94 mm)

Brīdinājums! Atrasta granāta ar galā ieliktu detonatoru ir ļoti bīstams! Tas attiecas uz visām šāda tipa granātām!

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 05:33 | Komentāri # 440
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

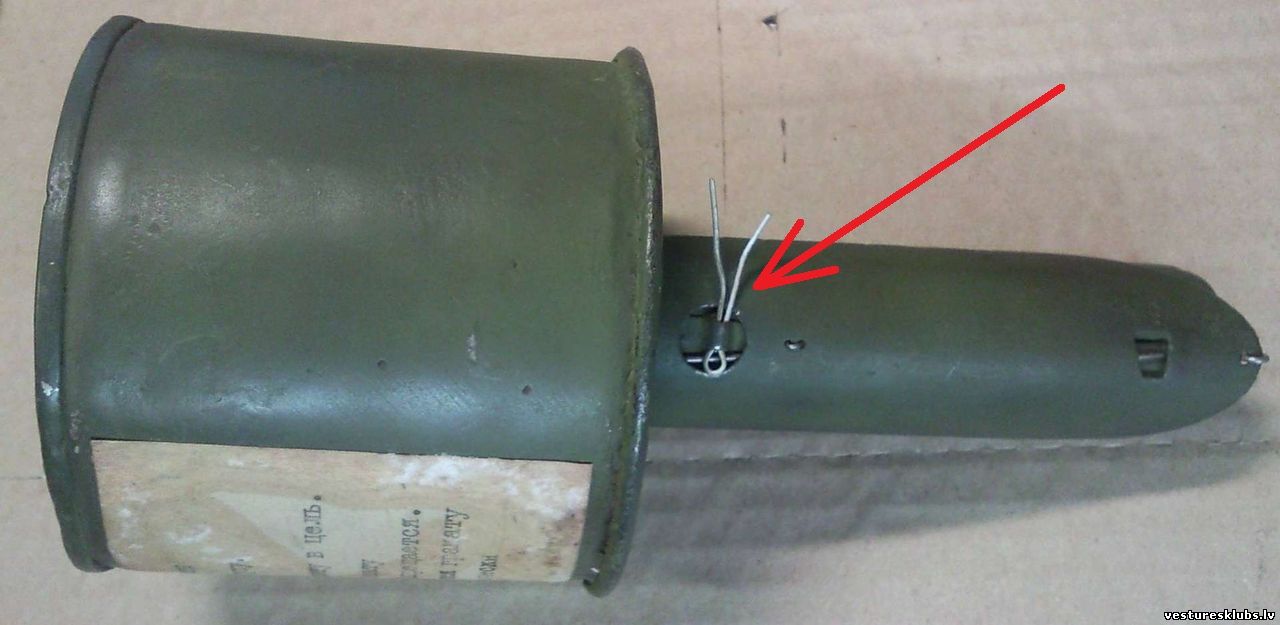

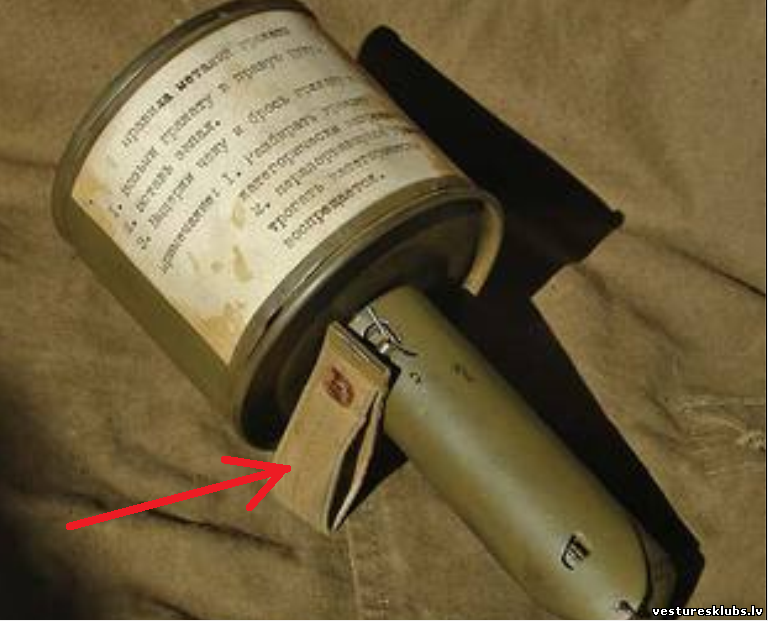

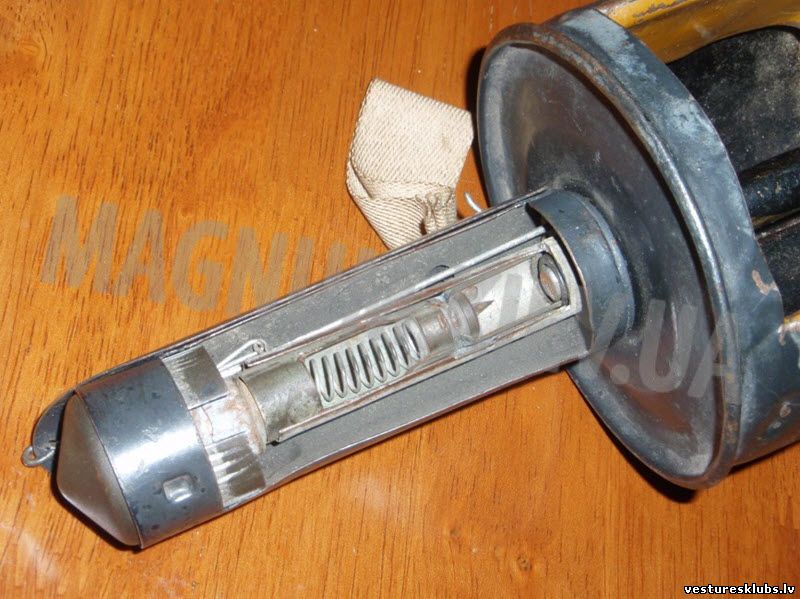

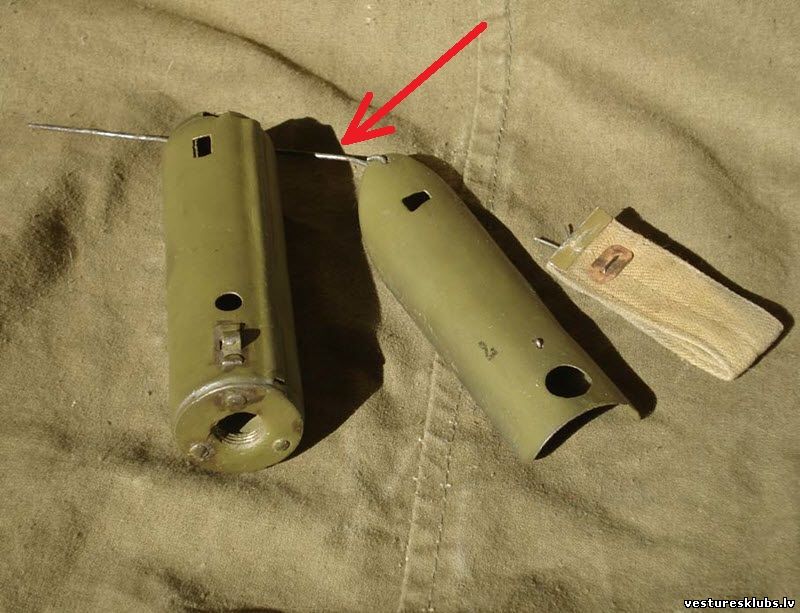

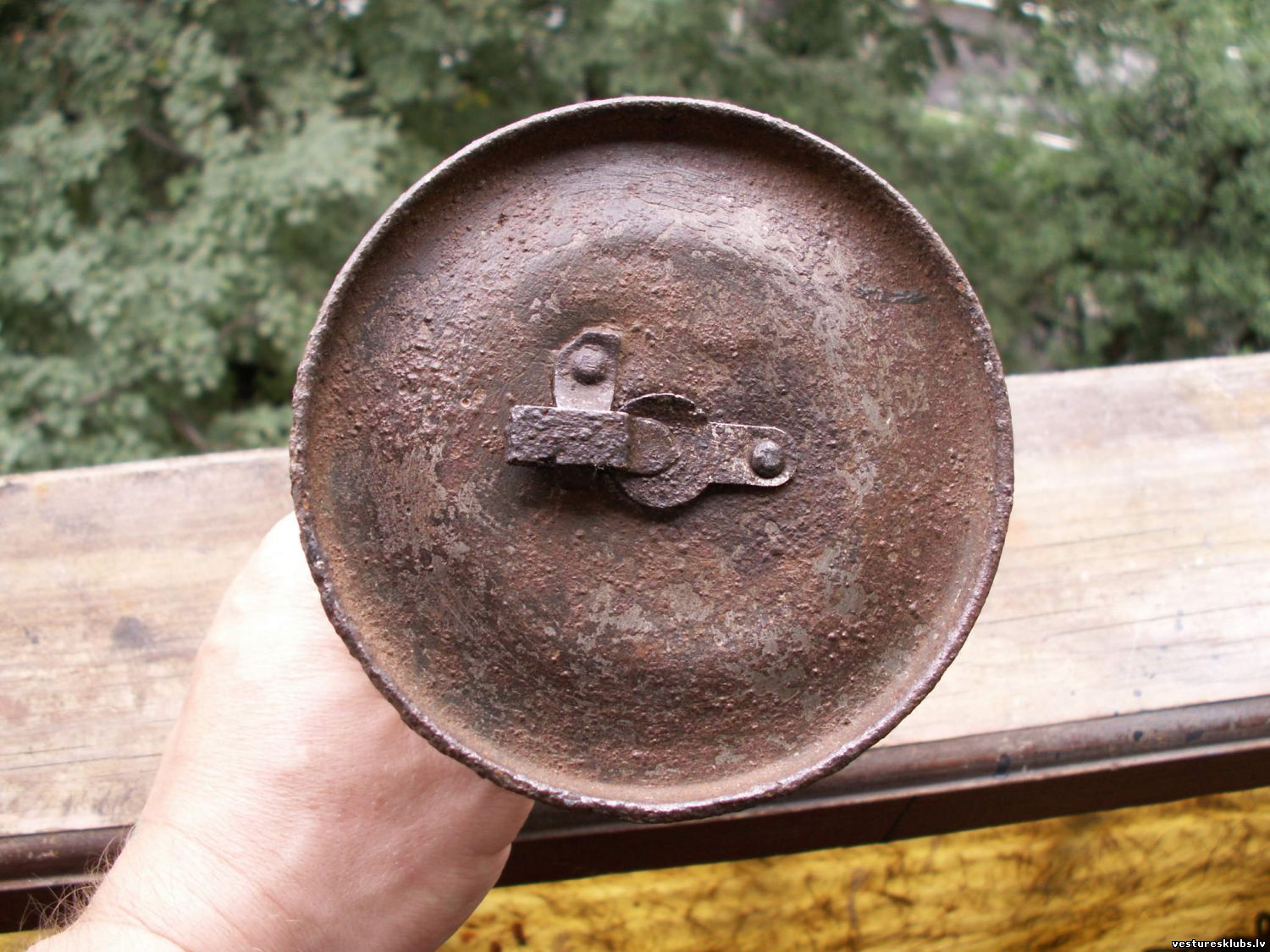

Pirms mešanas, aiz auduma cilpiņas izrāva drošinātāja "špiļku"


un meta ar lielu vēzienu. Mēlīte atvērās, apgriezās ap savu asi, un nokrita, izvilkdama drošinātāju,


kurš atbrīvoja mehānismu.


Pie saskares ar šķērsli, granāta eksplodēja momentāni. Problēma bija apstāklī, ka pats sviedējs, ja vien neatradās aizsegā, visdrīzāk gāja bojā sprādzienā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 05:37 | Komentāri # 441
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
RPG-40 kara laika fotogrāfijās.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 06:23 | Komentāri # 442
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

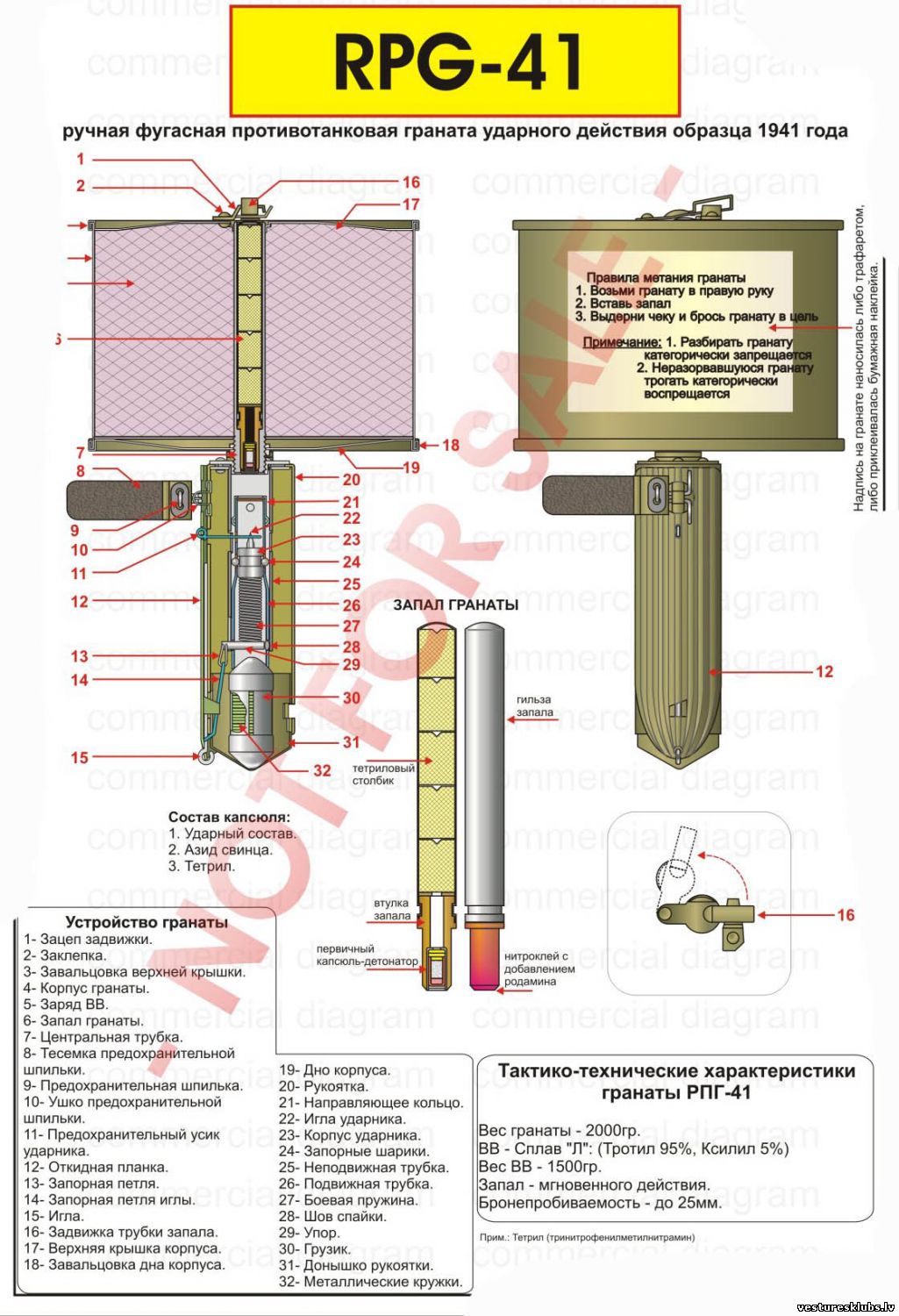

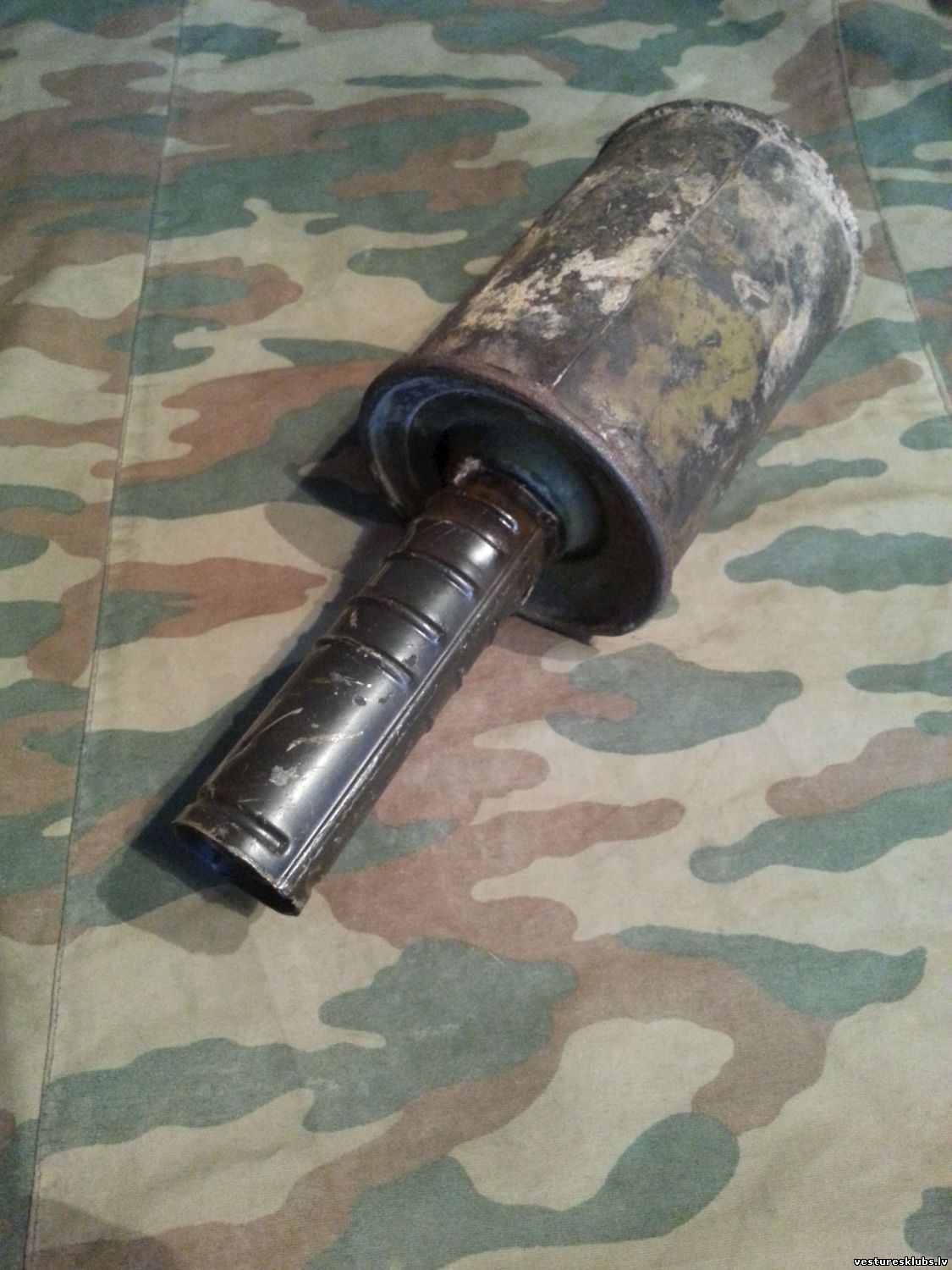

RPG-41 (РПГ-41)



Izstrādāta 1941. gadā, šī granāta būtībā bija identiska granātai RPG-40, tikai ar lielāku sprāgstvielas lādiņu. Atšķirt var pēc rievotās mēlītes un korpusa diametra- RPG-40 tas ir 95 mm, bet RPG-41 attiecīgi 130 mm. Granātas svars 2 kg. Tā spēja caursist 20-25 mm biezu bruņu.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 06:26 | Komentāri # 443
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

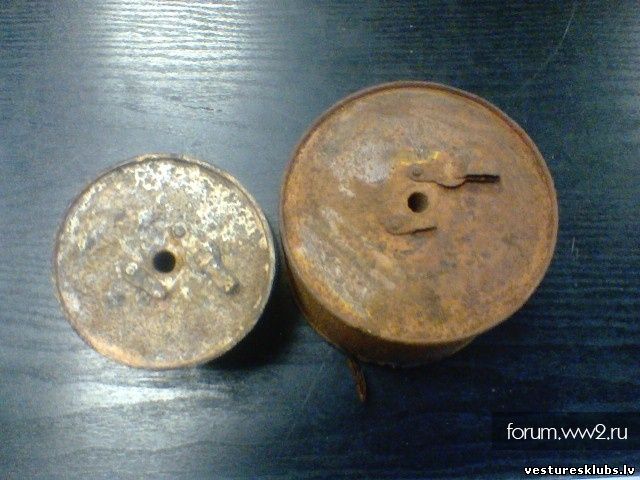

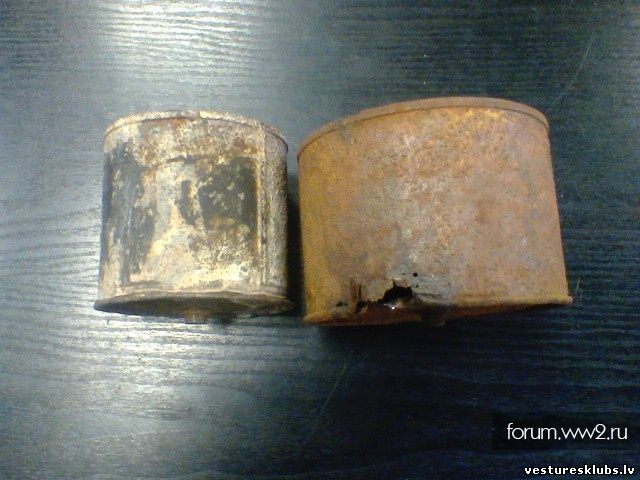

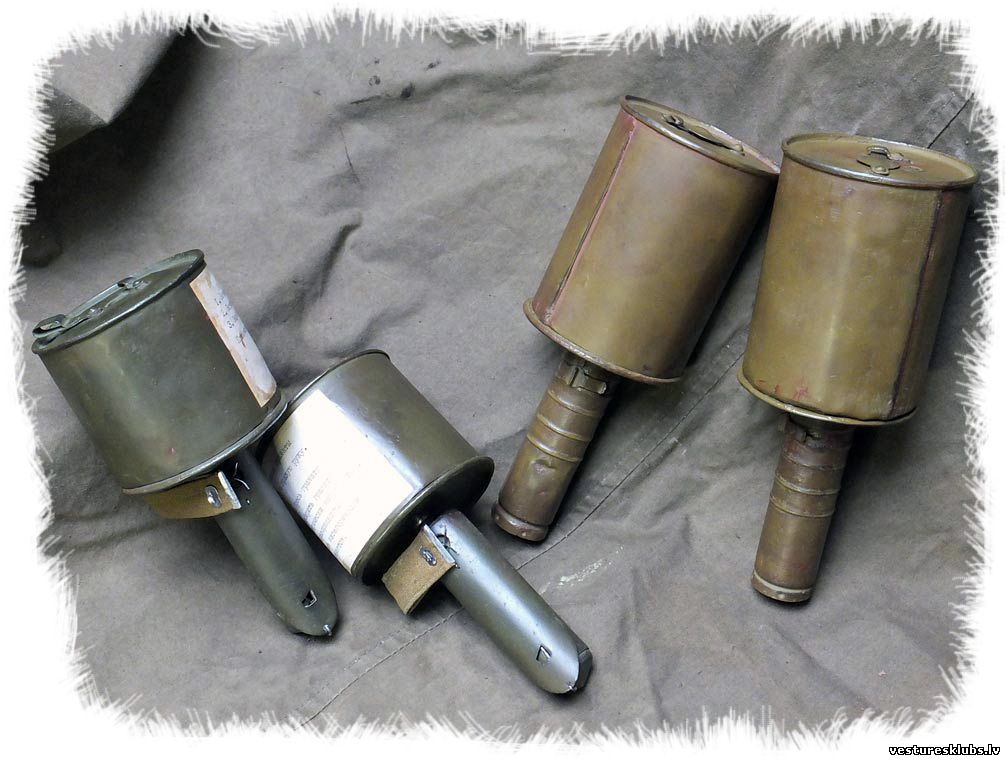

Te salīdzinājumam RPG-40 un RPG-41.


Diemžēl neatradu nevienu kara laika foto, bet granātu var aplūkot Staļingradas memoriālā. coolio

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 07:12 | Komentāri # 444
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

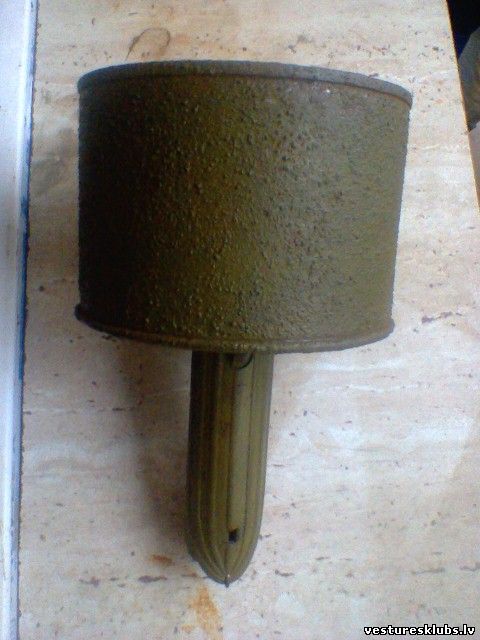

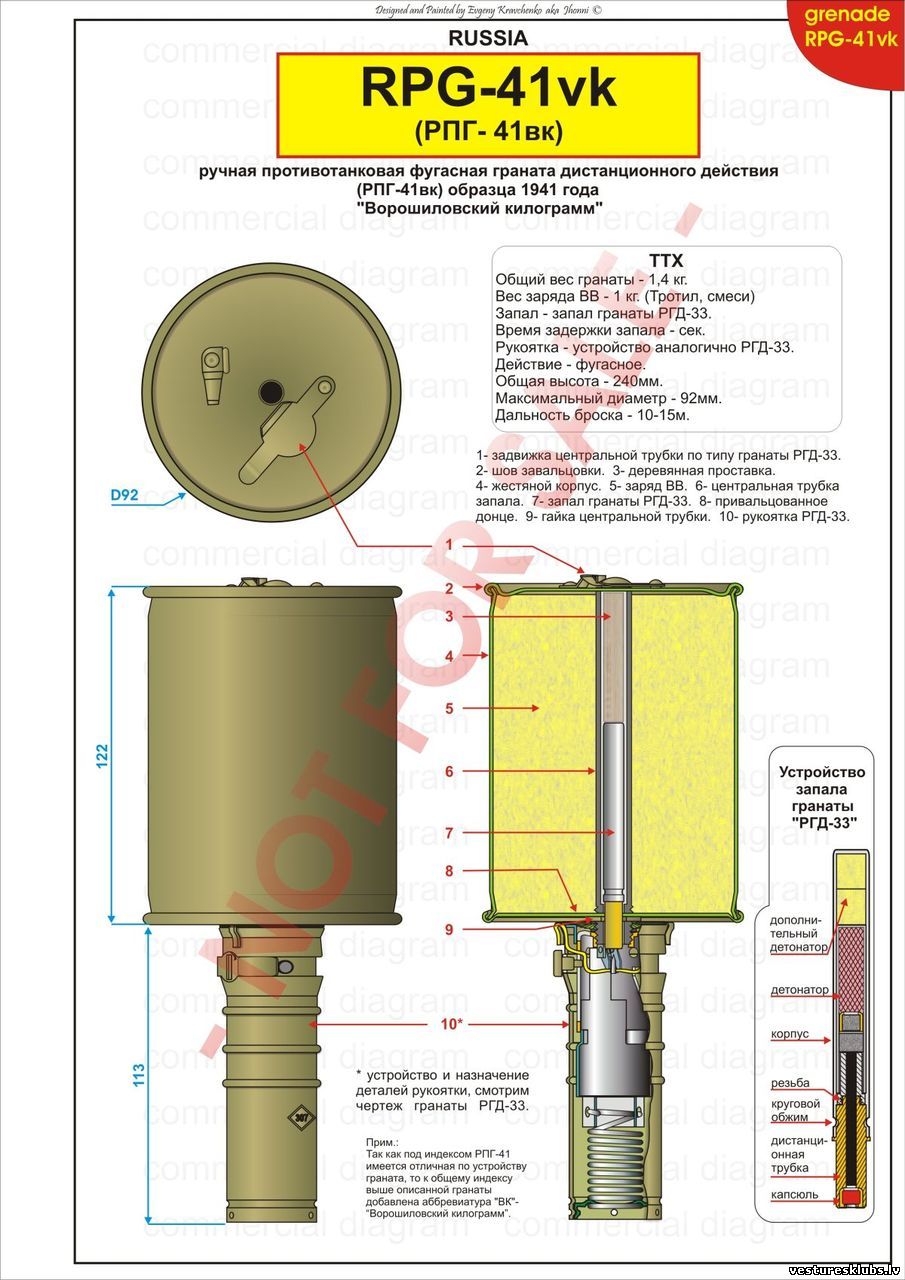

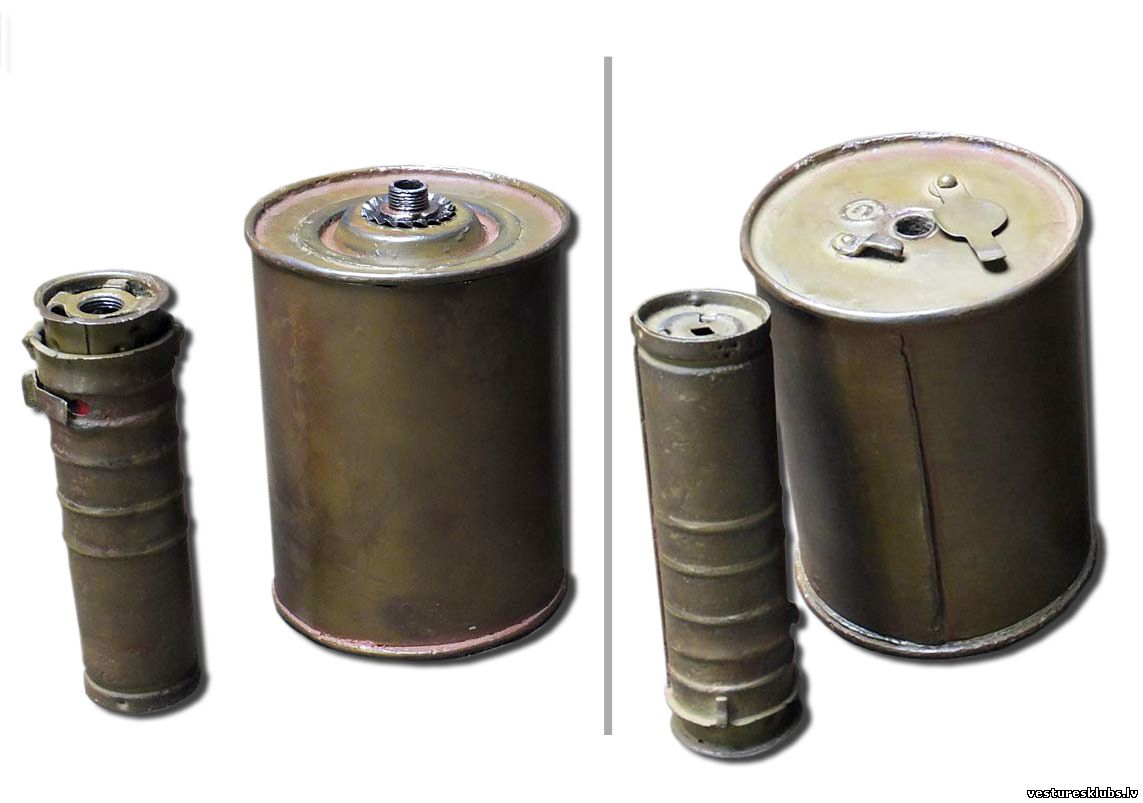

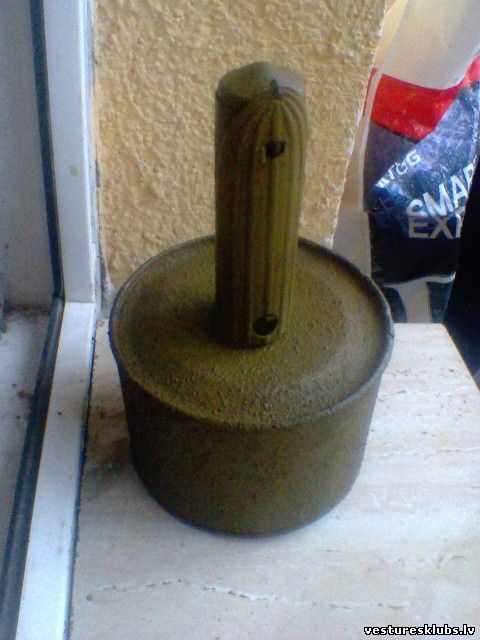

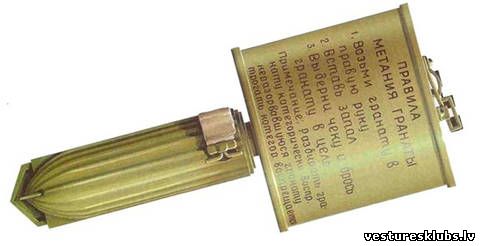

RGD-41 (РГД-41)

RPG-41vk (РПГ-41вк)
"Vorošilova kilograms" ("Ворошиловский килограмм")


kopā ar RPG-40

Granātu 1941. gada jūlija izstrādāja Ļeņingradā, lai tur arī varētu izvērst tās ražošanu. Par cik galvenais konstruktors bija Djakonovs, tad par pamatu tika ņemta viņa granāta RGD-33. Līdz ar to tai līdzi nāca visas RGD-33 problēmas - sarežģītā pielietošanas procedūra, granātas nepiemērotība apkarojot kustīgus tankus, un mazā efektivitāte - 20 mm bruņa pie labas sakritības bija tās slieksnis. Karavīru vidū tā popularitāti neguva, un tika nicinoši dēvēta par "Vorošilova kilogramu" (tās sprāgstvielas lādiņš bija 1 kg smags)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 07:21 | Komentāri # 445
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

blakus granāta RGD-33

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 07:40 | Komentāri # 446
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
RGD-41 kara laika fotogrāfijās.
domājams uzņemta Ļeņingradā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 21:00 | Komentāri # 447
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

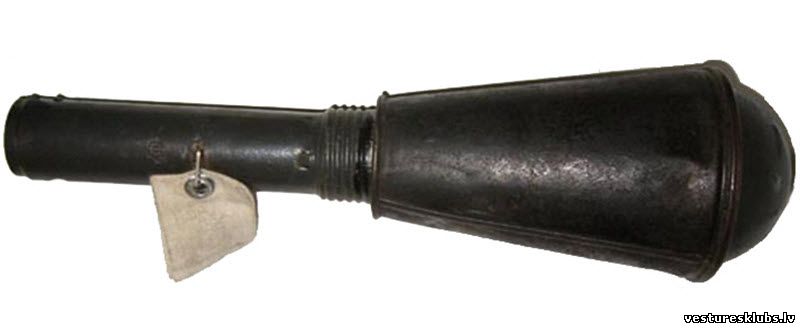

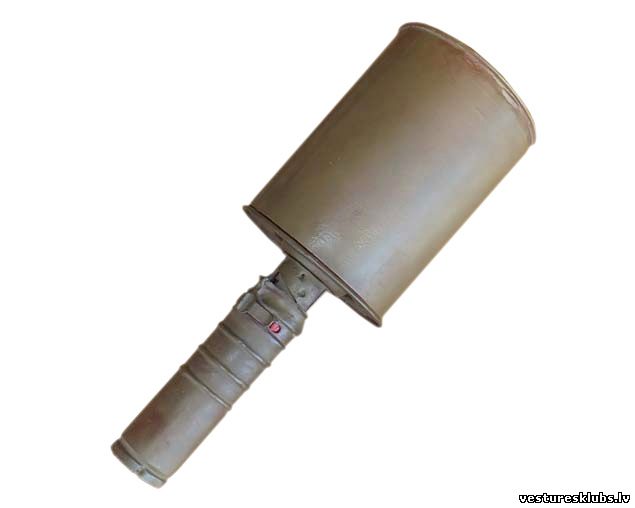

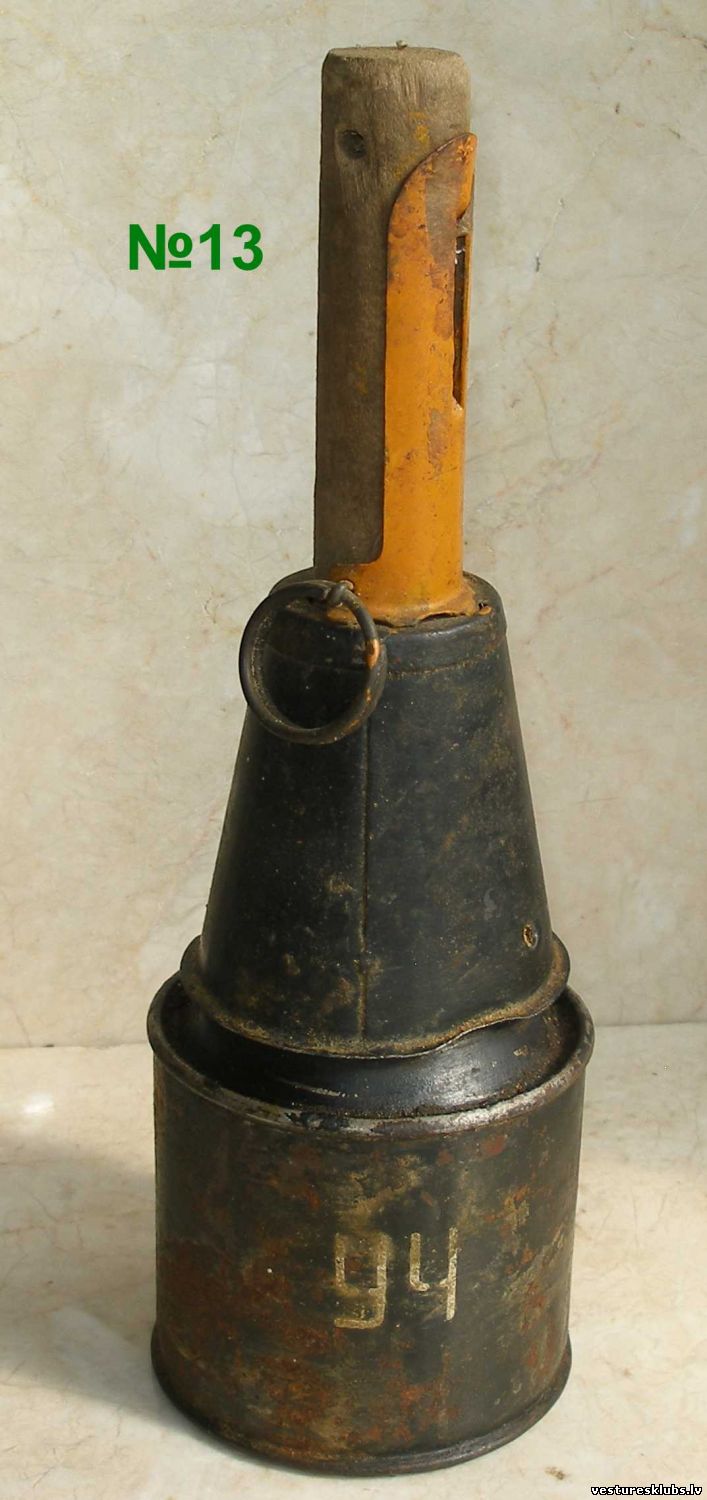

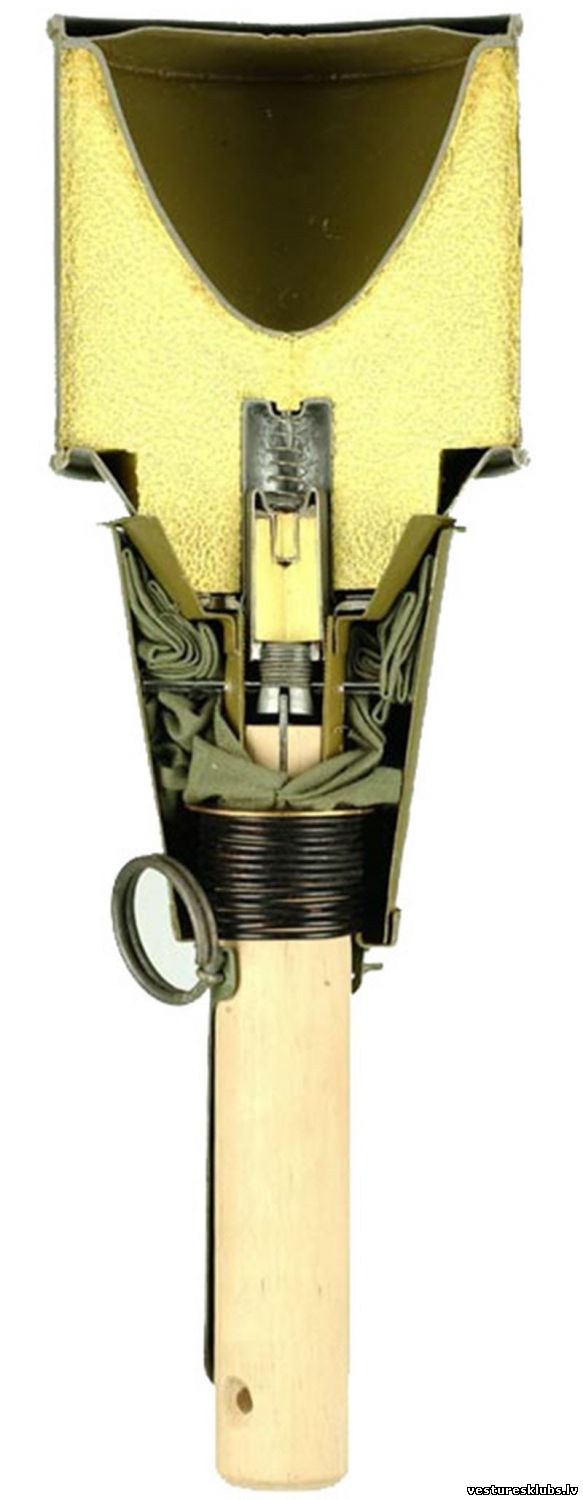

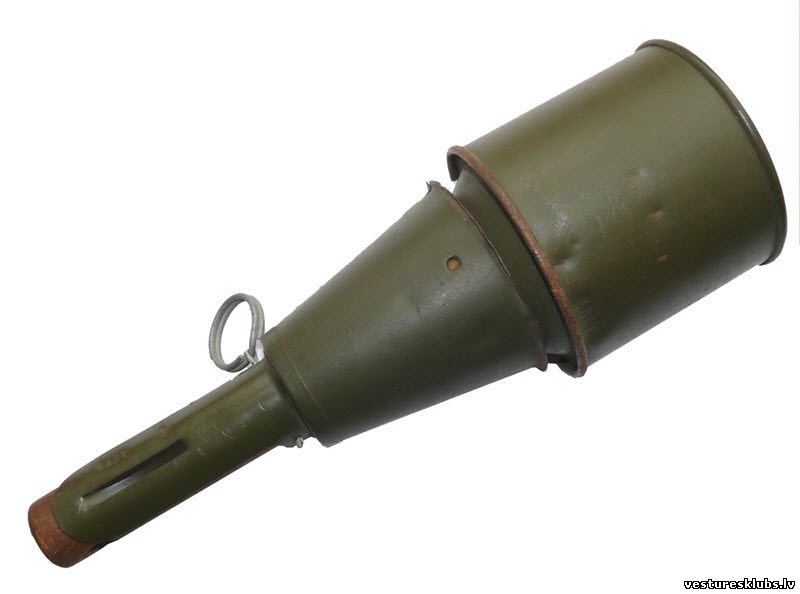

RPG-43 (РПГ-43)



Pirmā krievu kumulatīvā prettanku granāta. Izstrādāta 1943. gada pavasarī (līdzšinējās prettanku granātas cīņai ar jaunajiem Vērmahta tankiem bija bezspēcīgas), un jau vasarā uzsākta masveida ražošana.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 21:12 | Komentāri # 448
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

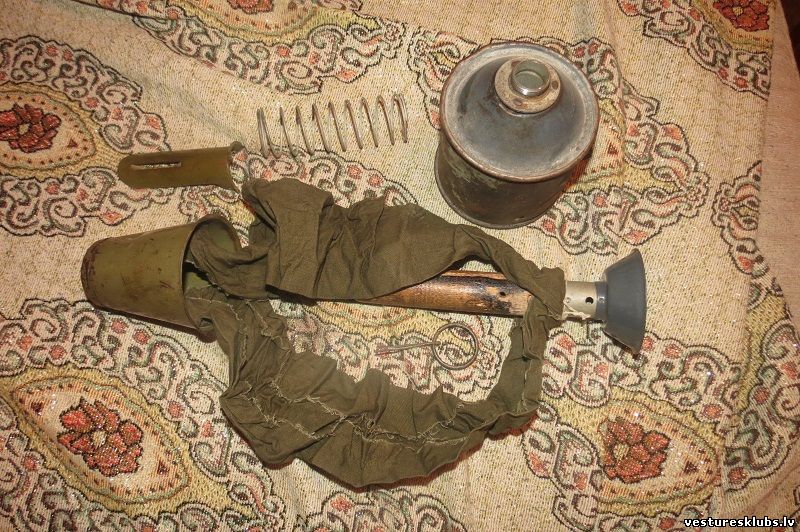

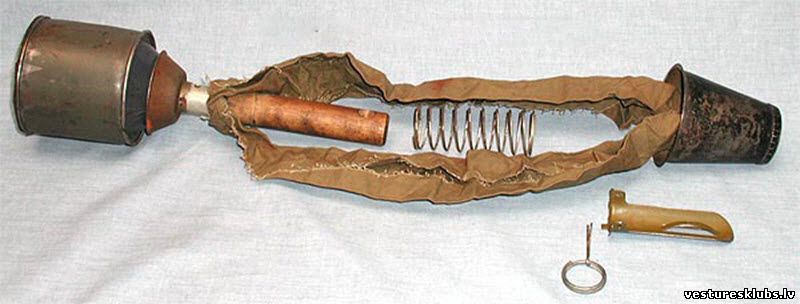

Granātu, līdzīgi ka citas prettanku granātas, drīkstēja mest tikai no ierakuma, vai cita aizsega. Nedrīkstēja traucēt nekādi sīki šķēršļi (zariņi, vai garas stiebrzāles). Ja kātā atradās ievērta aukla granātas pārnēsāšanai, tā obligāti bija jānoņem.

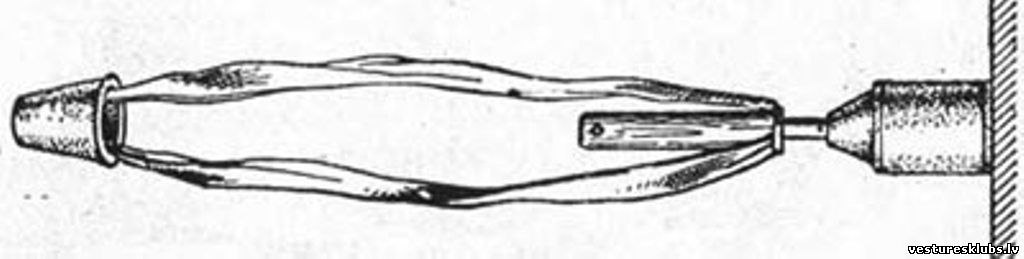

Lidojuma laikā izritinājās speciālas stabilizējošās lentas, kas ļāva granātai pret bruņu atsisties ar plakano virsmu. Detonācija notika momentāni.

Caursita 70 - 75 mm biezu bruņu.

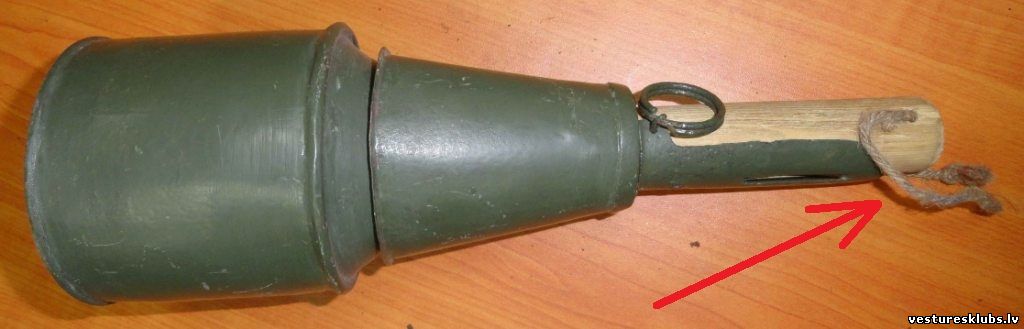

Mācību granāta.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 21:18 | Komentāri # 449
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

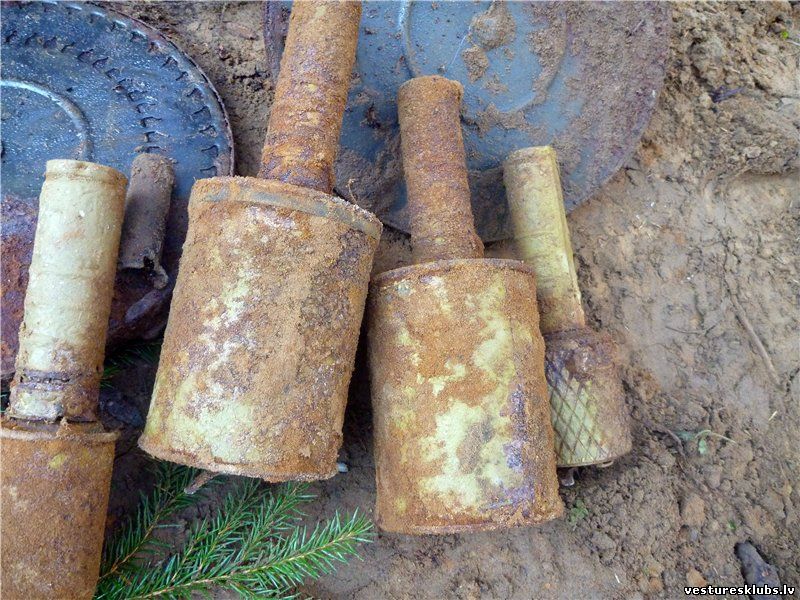

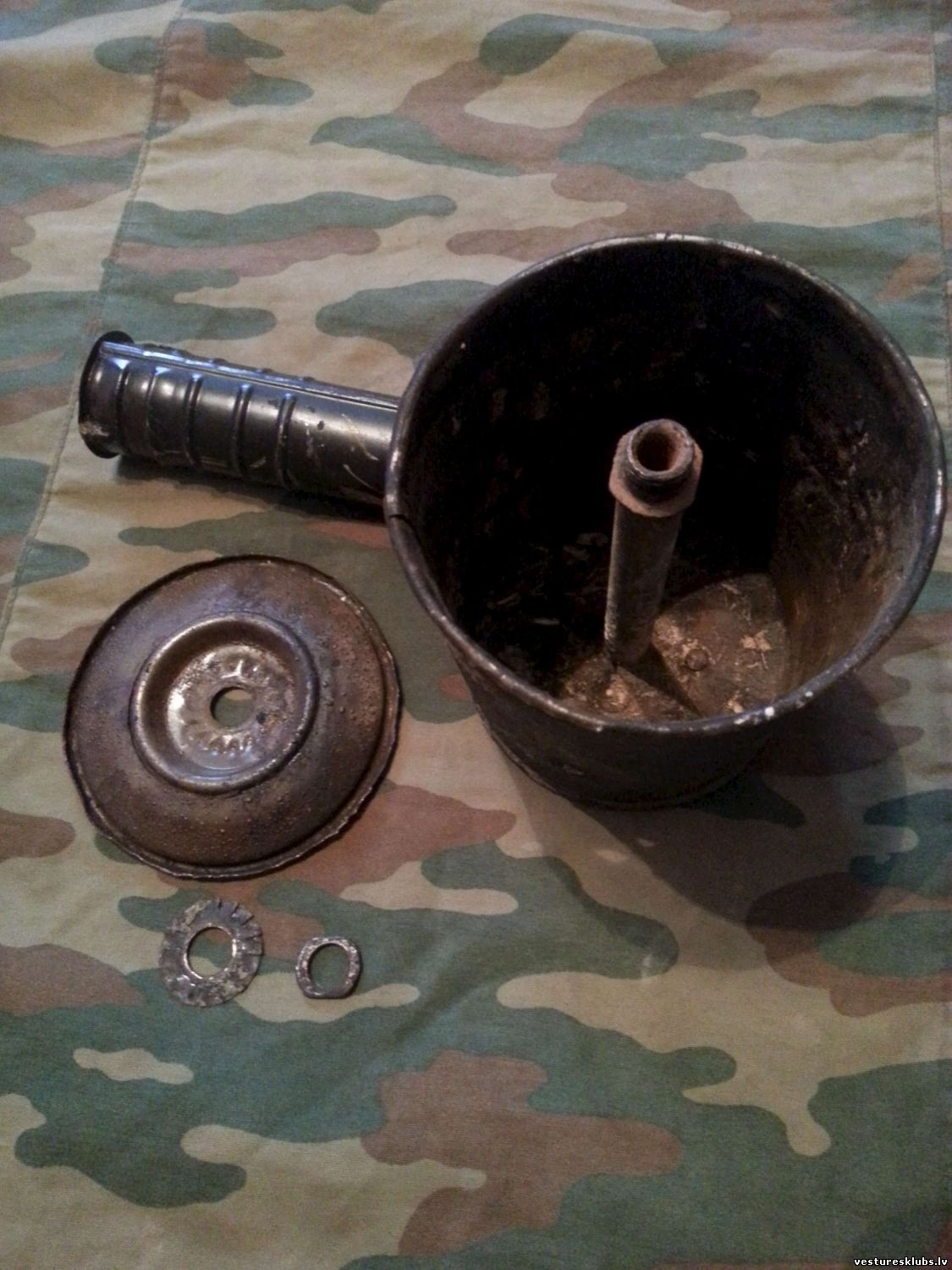

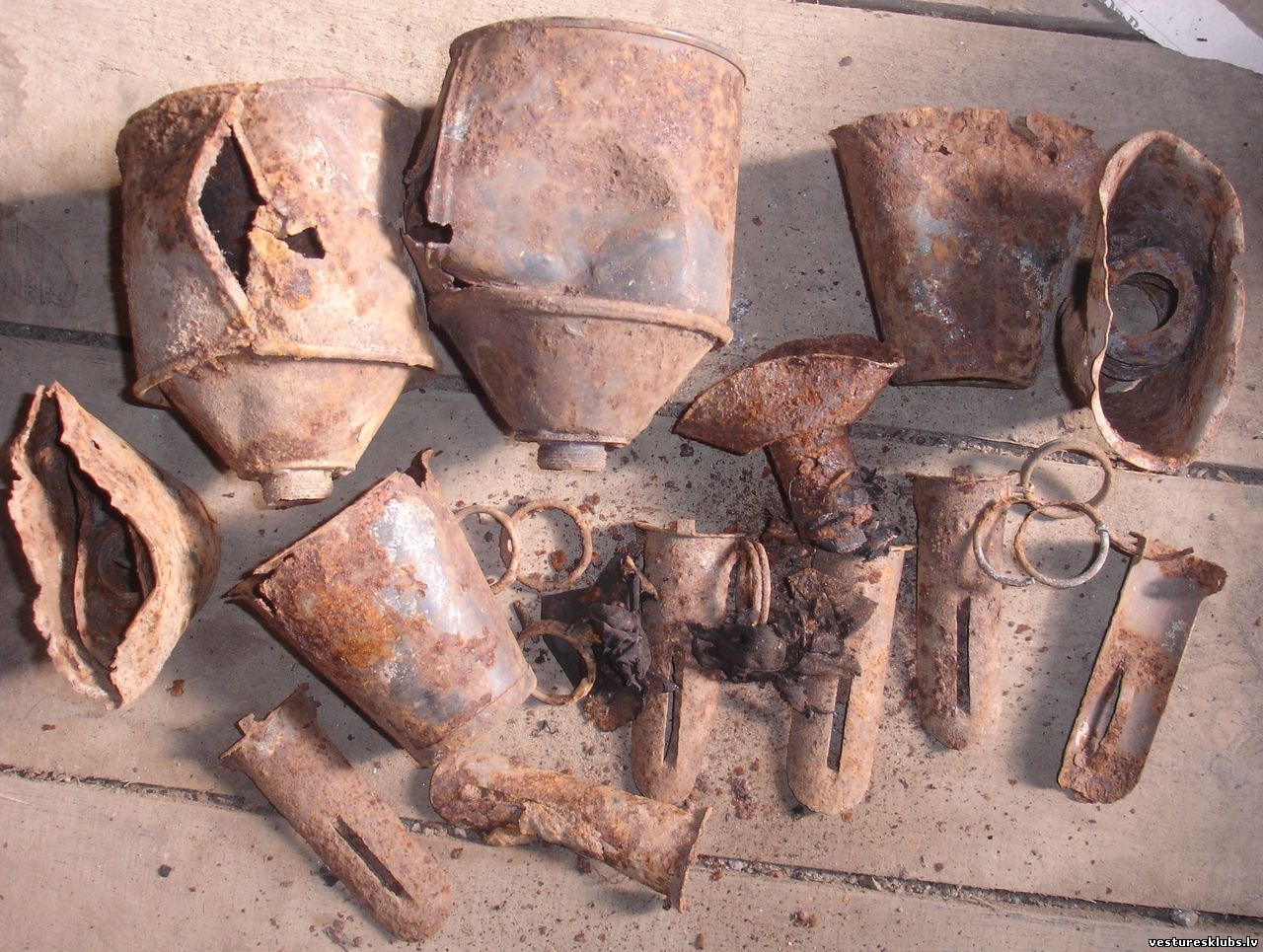

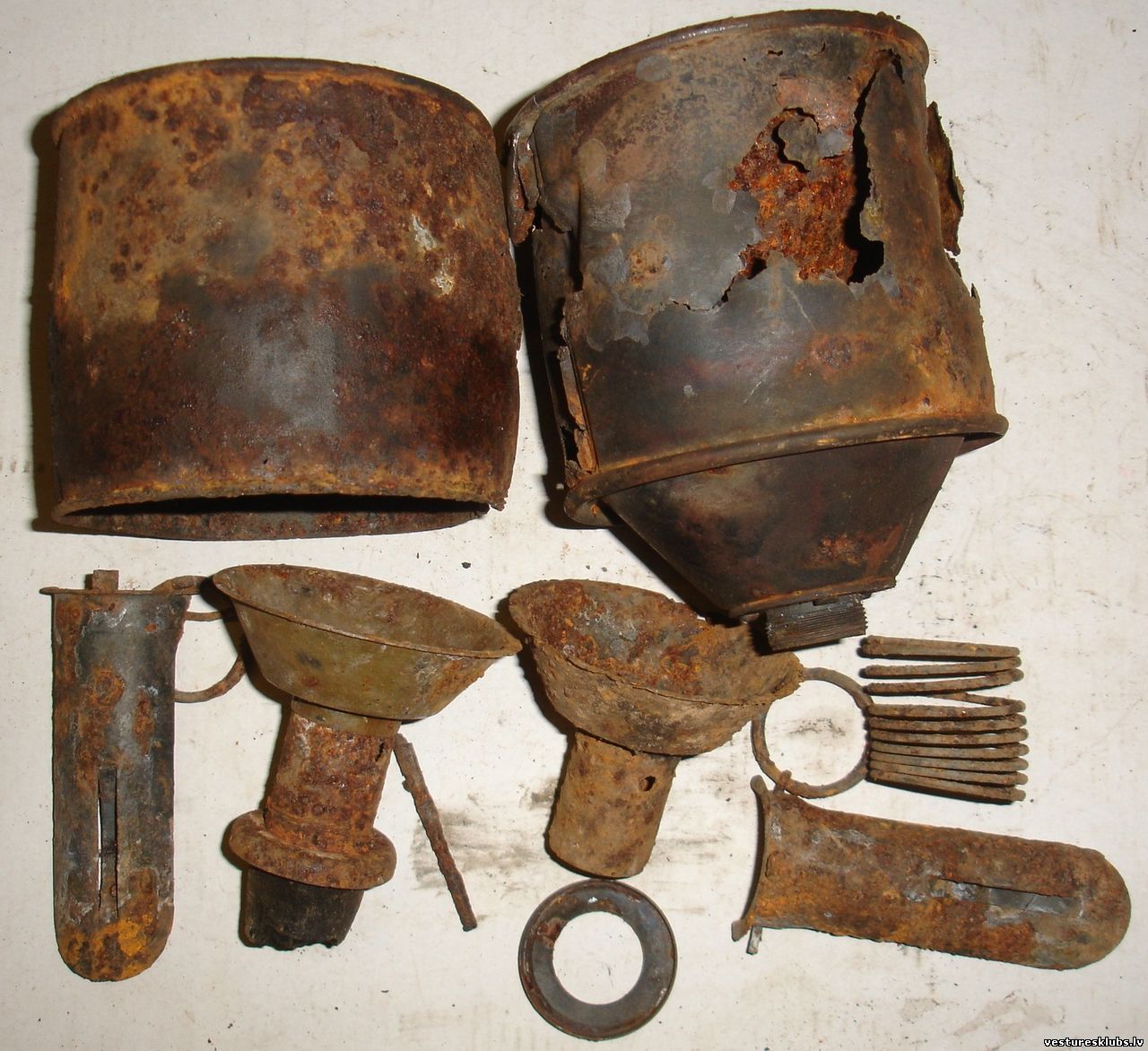

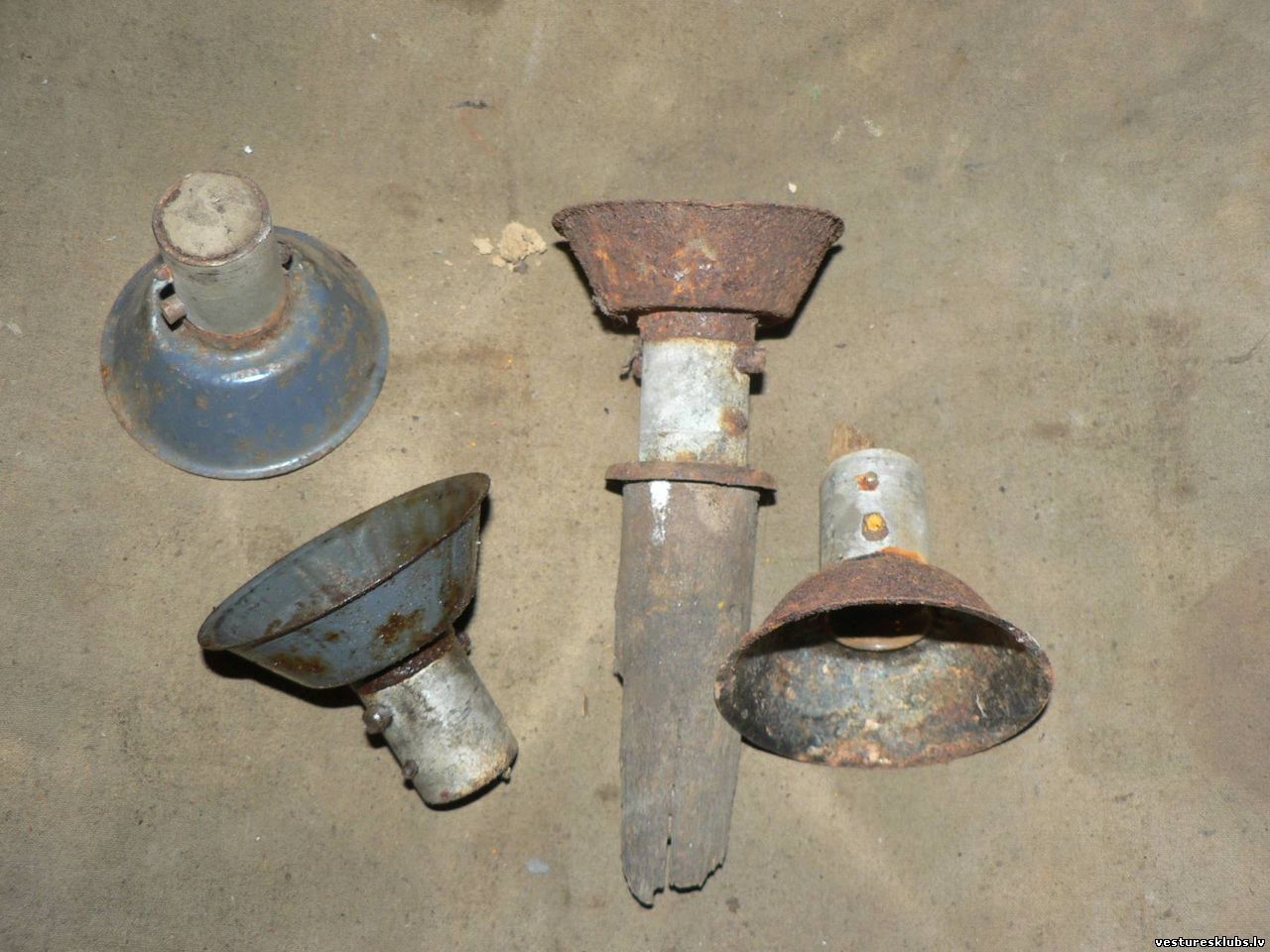

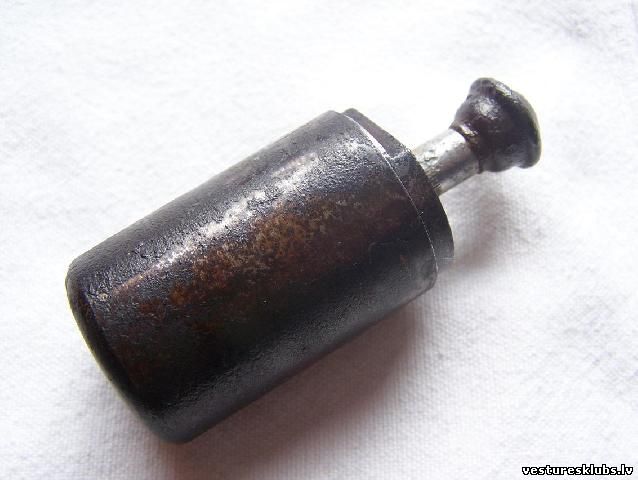

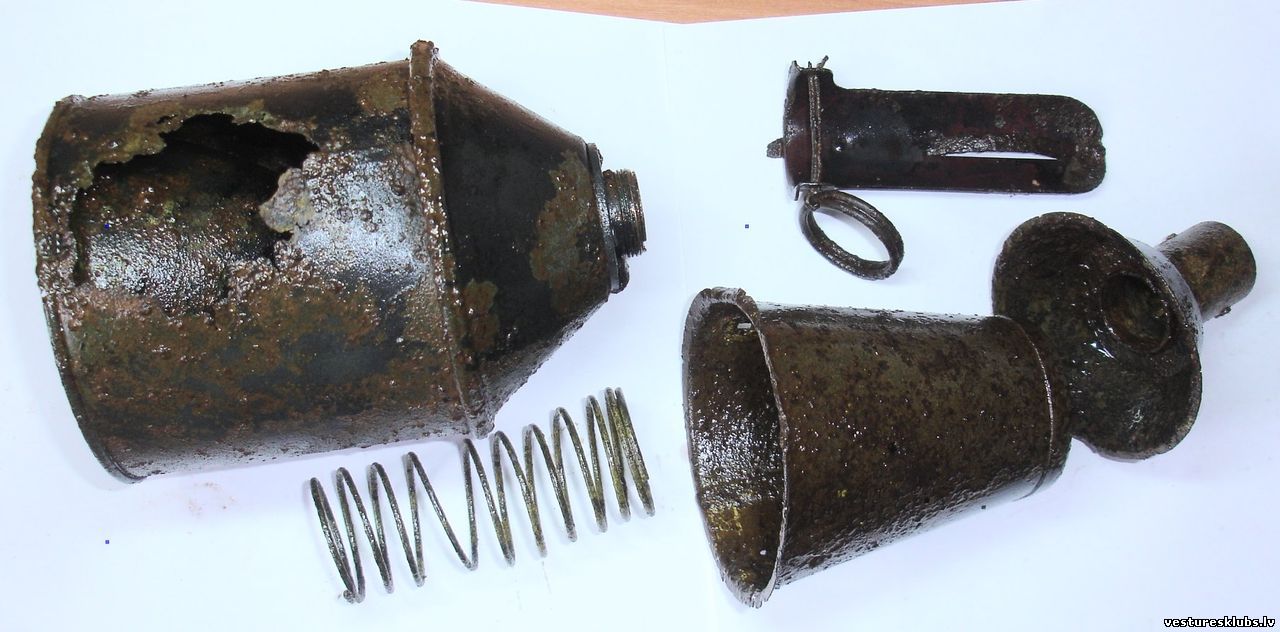

Par cik kāts bija koka, bet metāla daļas plānas, tad no zemes visbiežāk izrok vien atlūzas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 10.Oktobris.2016, 21:56 | Komentāri # 450
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

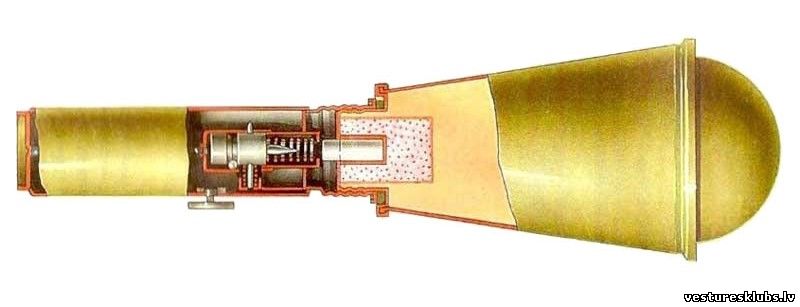

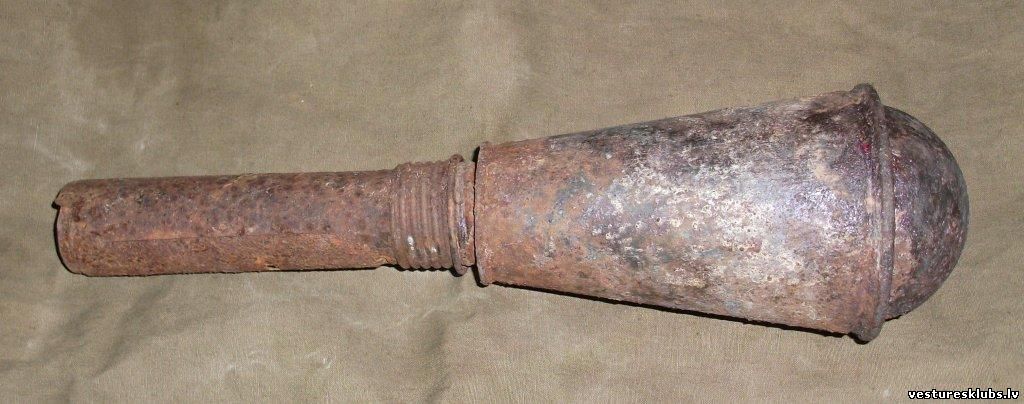

RPG-6 (РПГ-6)



Kumulatīvā prettanku granāta, izstrādāta 1943. gada beigās. Darbības un pielietošanas princips tāds pats kā iepriekš aprakstītajai RPG-43. Tomēr ar lielāku bruņu caursišanas spēju - līdz 100 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » Šāviņi, mīnas, garanātas un to identifikācija (Veidi un kalibri)
Lappuse 18 no 26«1216171819202526»
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Laika apstākļi Latvijas novados 24.Septembris.2017, 17:38 bykova Pļāpātuve
Lasīt
"Tēva nedarbi" 21.Septembris.2017, 21:11 bykova WW2
Lasīt
Kara takas (Vidzemes meži) 2017. 20.Septembris.2017, 15:20 Valduha WW2
Lasīt
Mielab EQUINOX 18.Septembris.2017, 13:02 007 Metāldetektori
Lasīt
Te rakstām par visu un visām, par tiem un šiem.... 18.Septembris.2017, 11:35 007 Pļāpātuve
Lasīt
Darbnīca 15.Septembris.2017, 18:51 nēģis Metāldetektori
Lasīt
Iepazīsimies! 15.Septembris.2017, 13:14 sālītis Jautājumi-atbildes (FAQ)
Lasīt



Šodien forumu apmeklēja: sancho76, 007, bykova, nēģis, Doktors, Meilis, Muitnieks, edzuss123, Kurmis909, Kašātajs, Rimants, Fautuadly


eXTReMe Tracker

Copyright sancho76 © 2008-2017
