Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijā.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa
Termiskā granāta Термитный шар ТШ-300 27. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 08:00 | Komentāri # 401
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Rokasgranātas (Vācija)

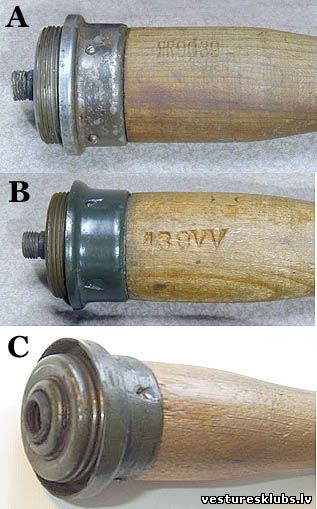

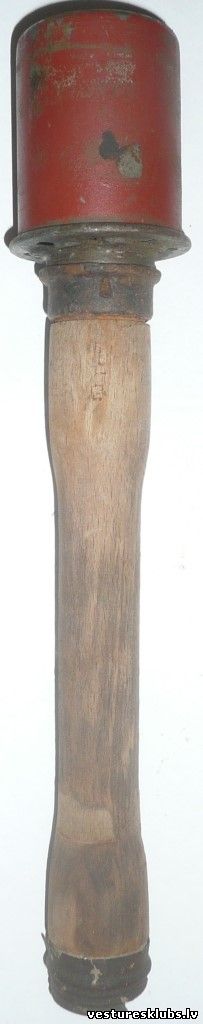

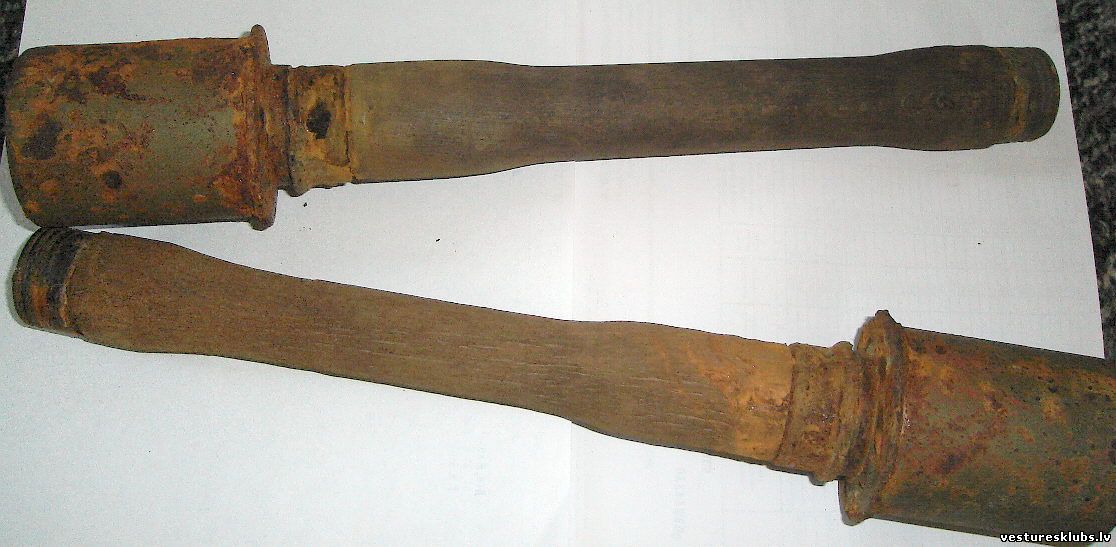

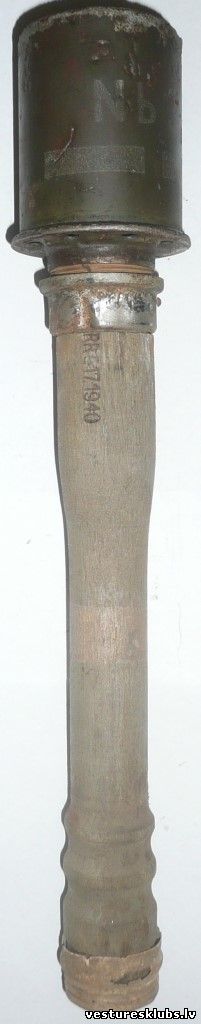

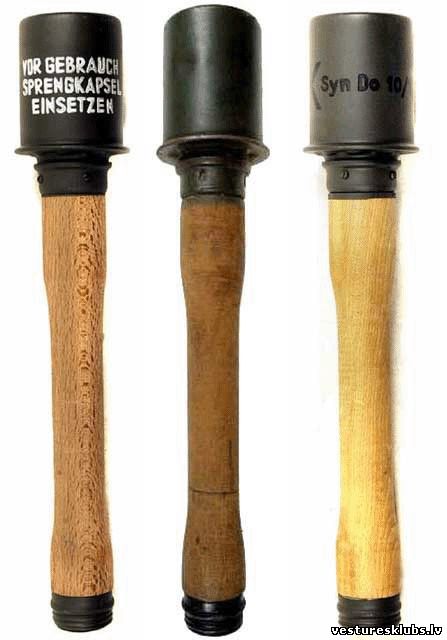

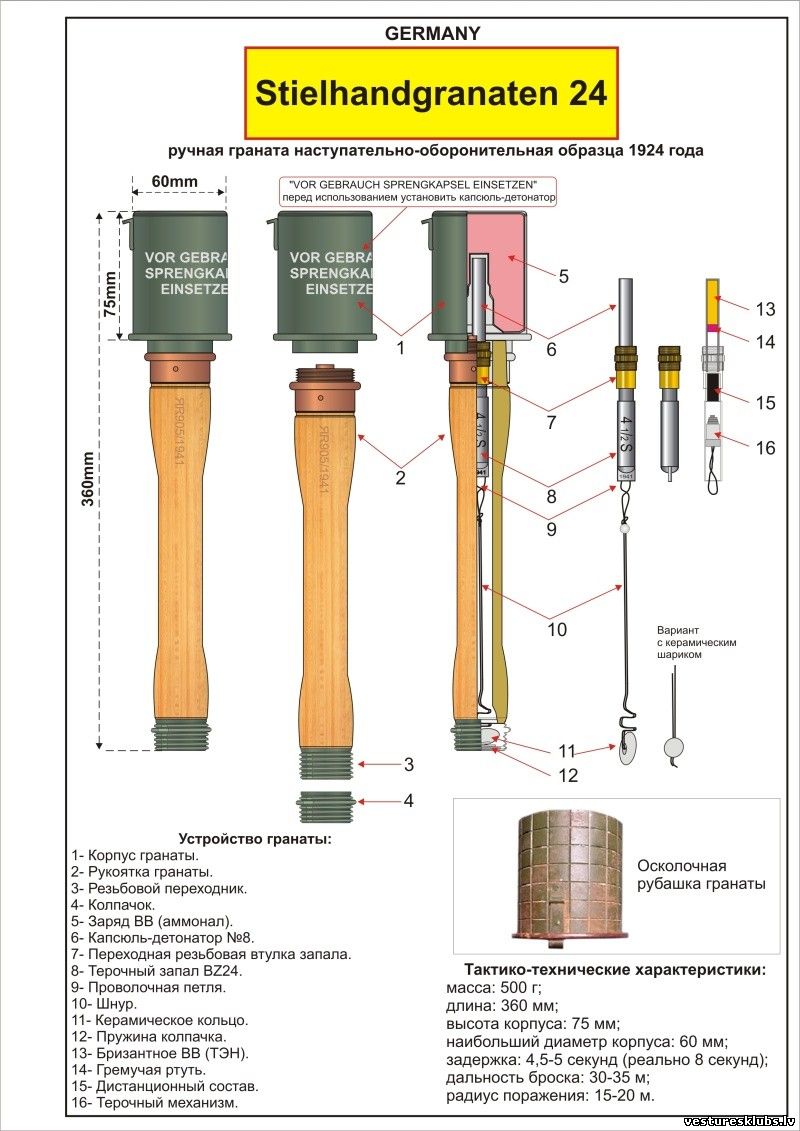

Stielhandgranate 24 (M-24)



Izplatītākā un zināmākā Vērmahta granāta, latviešiem pazīstama kā stampa, jeb garkātaine (vāc. Kartoffelstampfer, kriev. Kолотушка).
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 08:34 | Komentāri # 402
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		1924. gadā modificēta WWI laika granāta Stielhandgranate 15.

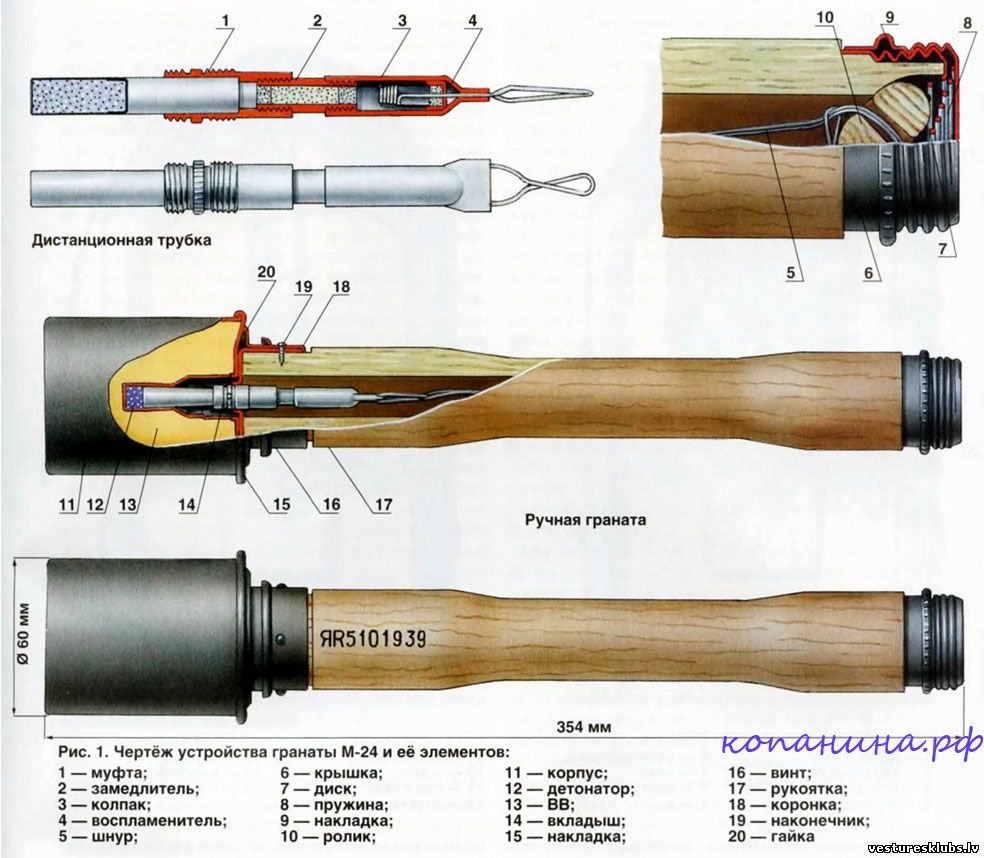

Sākumā kalpoja kā uzbrukuma granāta, bet vēlāk (drošu gadaskaitli nenosaukšu), tai tika pielāgots šķembu apvalks (divu veidu), tādejādi pārvŗšot to klasiskā aizsardzības granātā.

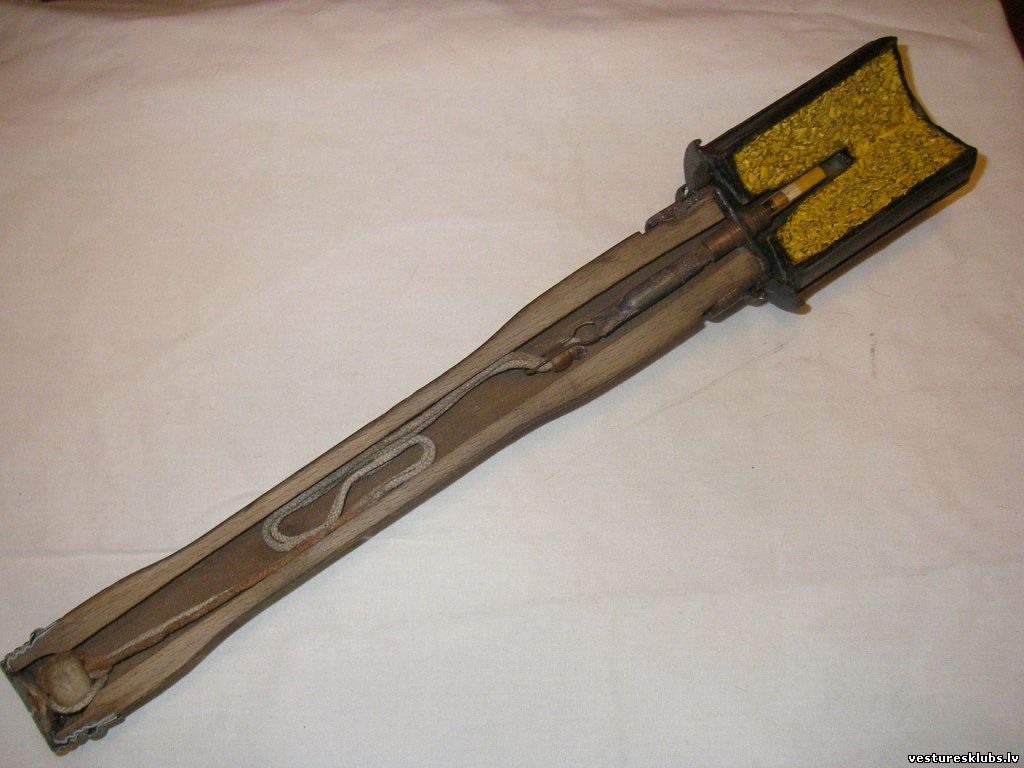

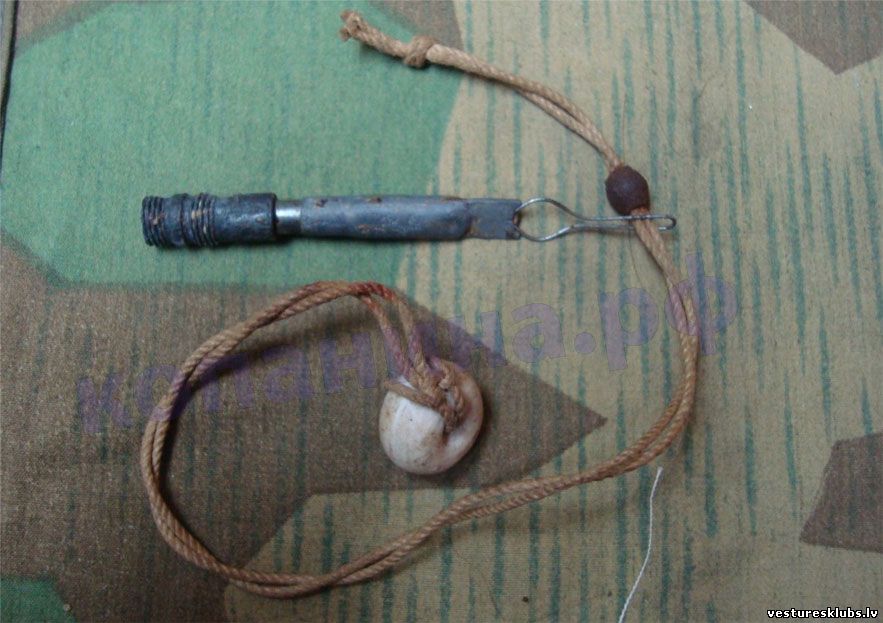

Detonators bija īpatnējs - berzes principa.

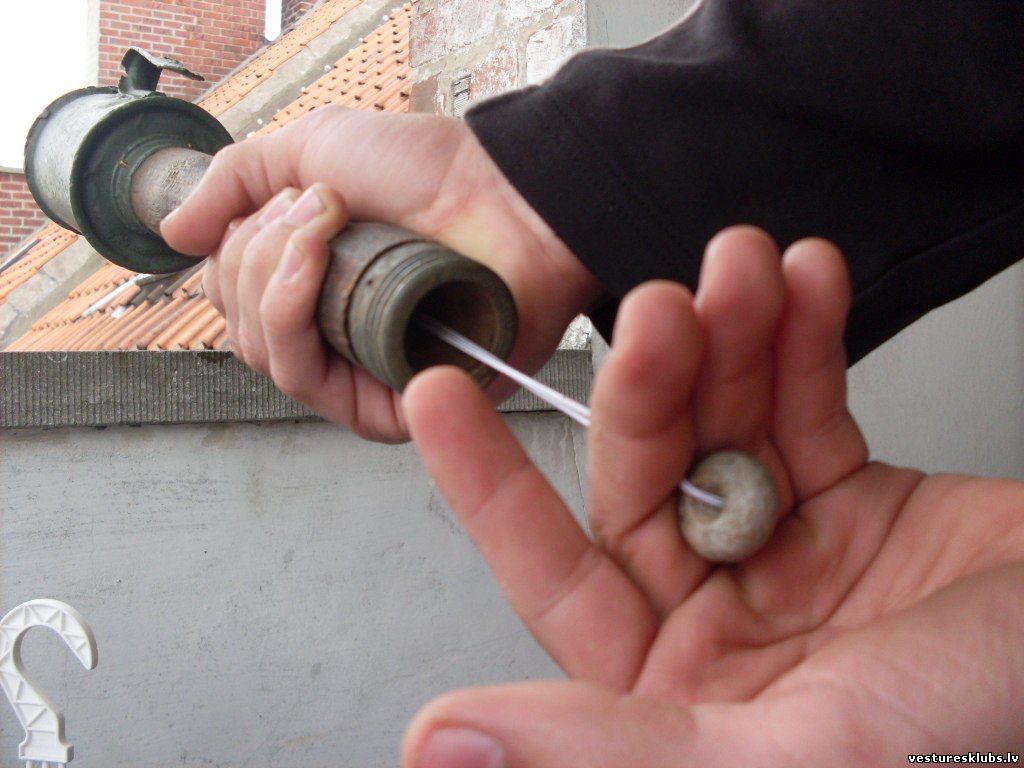

Lai to aktivizētu, vajadzēja paraut aiz kātā apslēptās auklas.


Granātas plusi bija:
1. Lielais lidojuma tālums (pateicoties garajam kātam)
2. Drošība pret nejaušu aktivizēšanu (pateicoties detonatora uzbūvei)

Tiesa, tieši šajā apstāklī slēpās arī tās galvenais mīnuss. Detonators bija ļoti jūtīgs pret mitrumu. Otrs mīnuss bija drošinātāja neesamība - ja parāvi, tad met.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 08:39 | Komentāri # 403
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Kāta savienojumi ar pašu granātu bija dažādās variācijas - atkarībā no ražotāja.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 08:46 | Komentāri # 404
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Granātas transportēja gan metāla kastēs

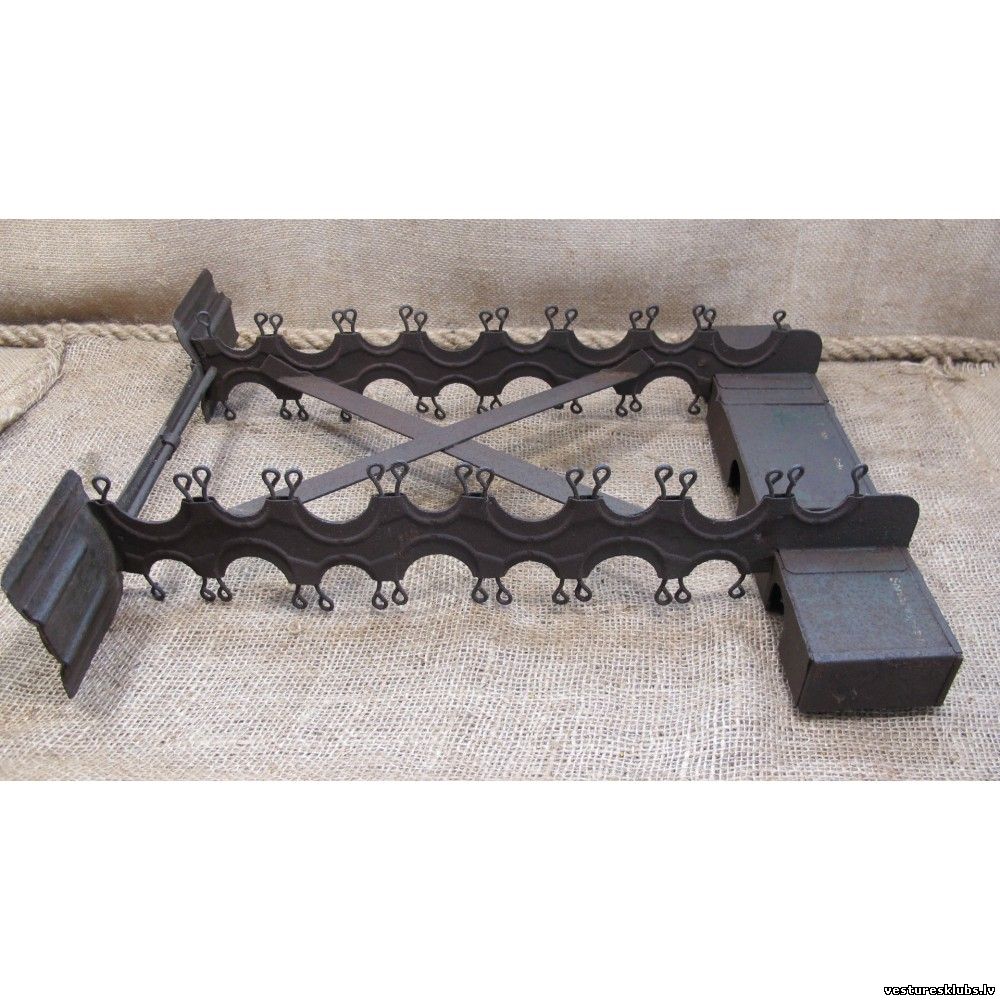

speciālos metāla režģos (Meilis šogad tādu atrada, bet mēs īsti nesapratām kam tas domāts),

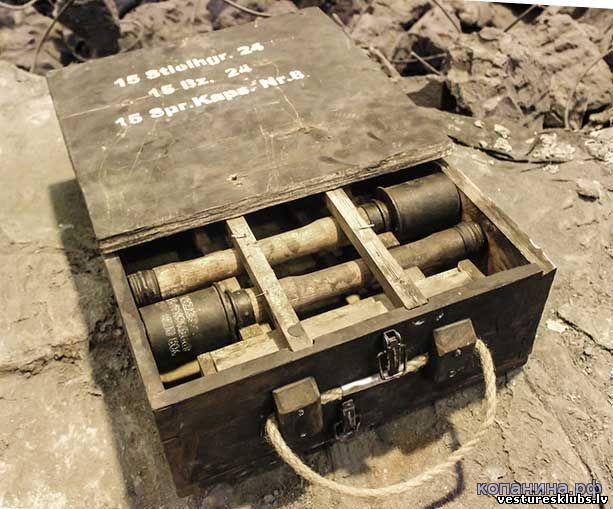

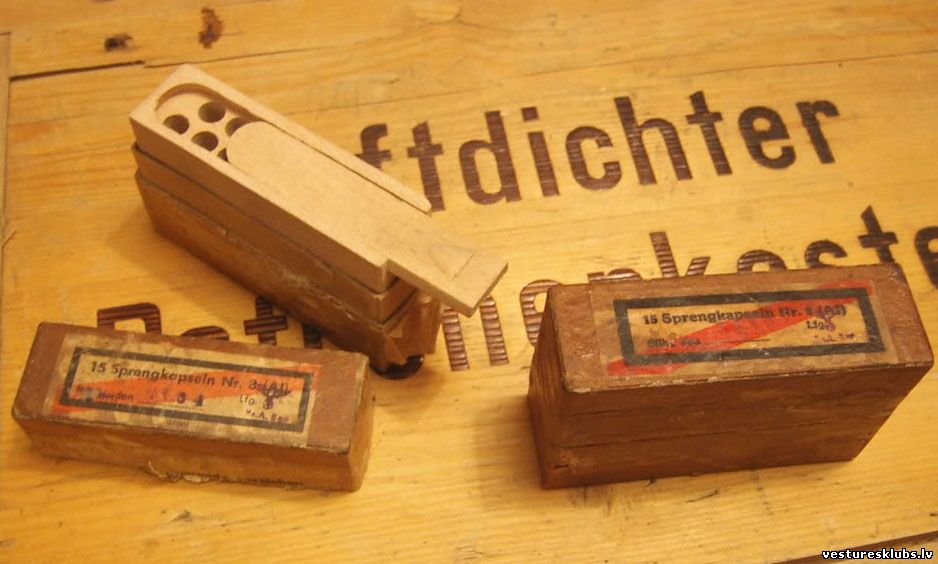

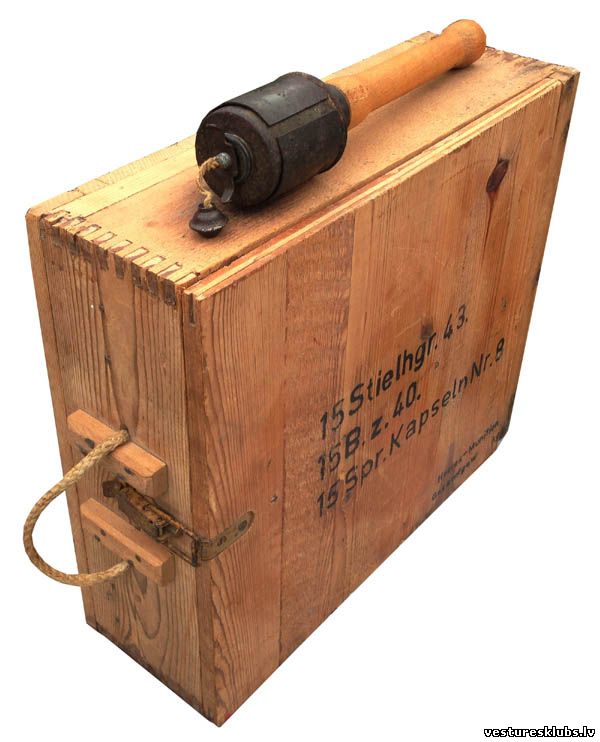

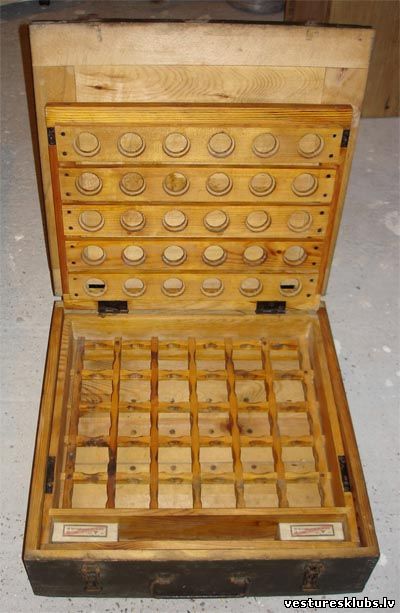

gan koka kastēs,
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 08:52 | Komentāri # 405
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Sarežģīta bija detonatoru uzglabāšana. Pašas kapsulas (Sprengkapsel Nr. 8) glabāja koka penālī, kurš savukārt atradās kartona kārbā,

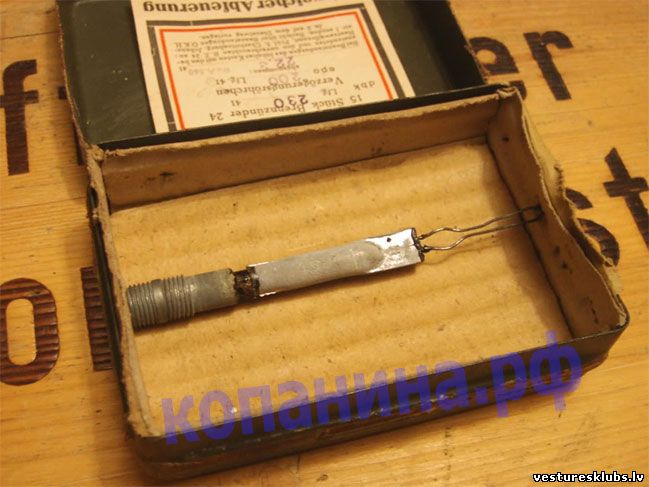

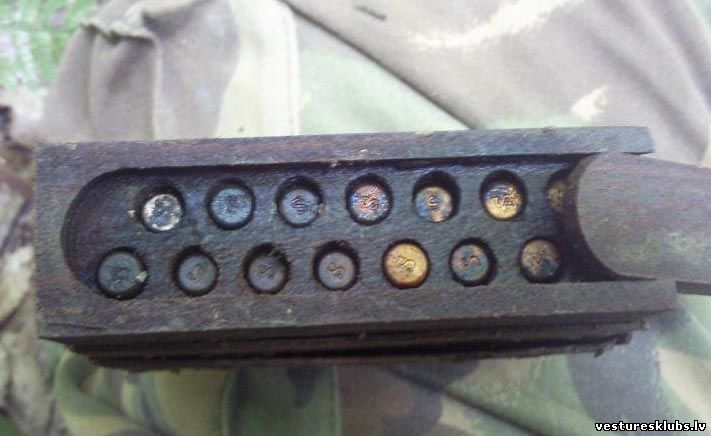

bet aizdedzinātāji (Brennzunder24) hermētiski noslēgtā metāla kārbā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 09:05 | Komentāri # 406
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Cīņai ar tankiem, arī vācieši izmantoja granātu saišķus.


Izmantoja arī pie benzīna kannas piesietu granātu, kuru uzmeta uz tanka motora (tur gan vajadzēja veci ar iekšām...)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 09:10 | Komentāri # 407
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Interesants artefakts atrasts kaimiņzemē

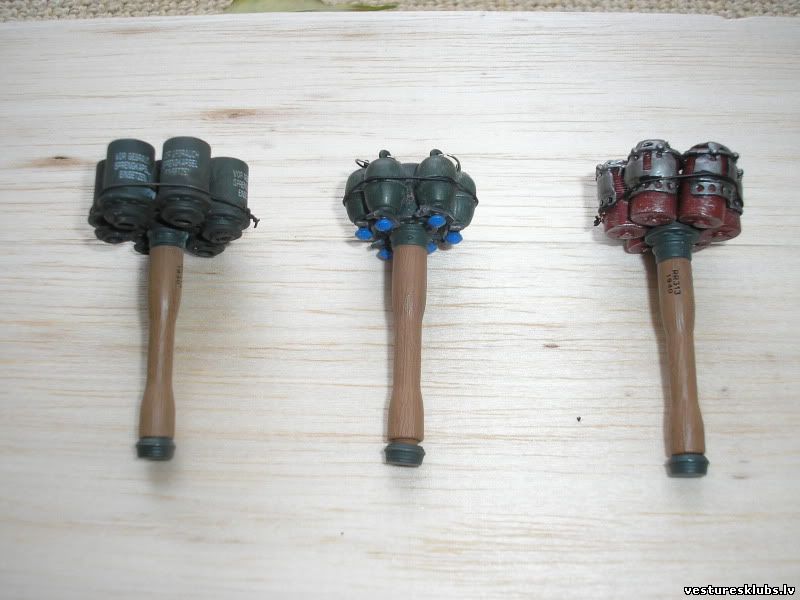

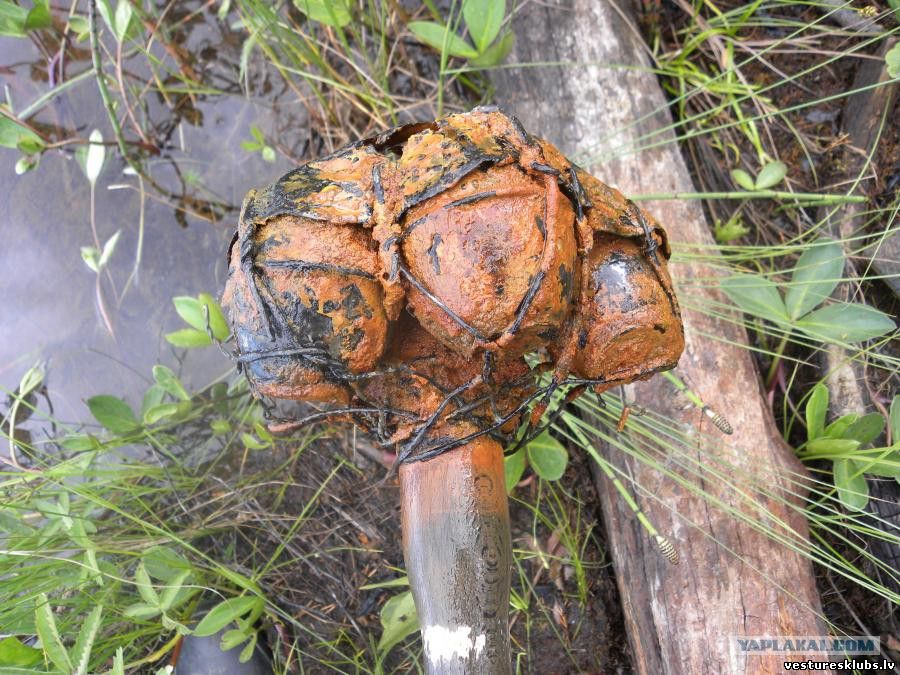

Kā redzams, ap Stielhandgranate 24 apsietas "oliņas" (Eihandgranate 39), turklāt saišķa stiprināšanai izmantots konservu kārbas vāks.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 09:16 | Komentāri # 408
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Stielhandgranate 24 kara laika fotogrāfijās.

Nu šī ir klasika:


Granātas nesmādēja arī krievi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 10:40 | Komentāri # 409
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Diemžēl, savas uzbūves dēļ, ir maza iespēja to izrakt kaut cik labi saglabātā veidā. Vienīgi, ja tās atrodas kastē.

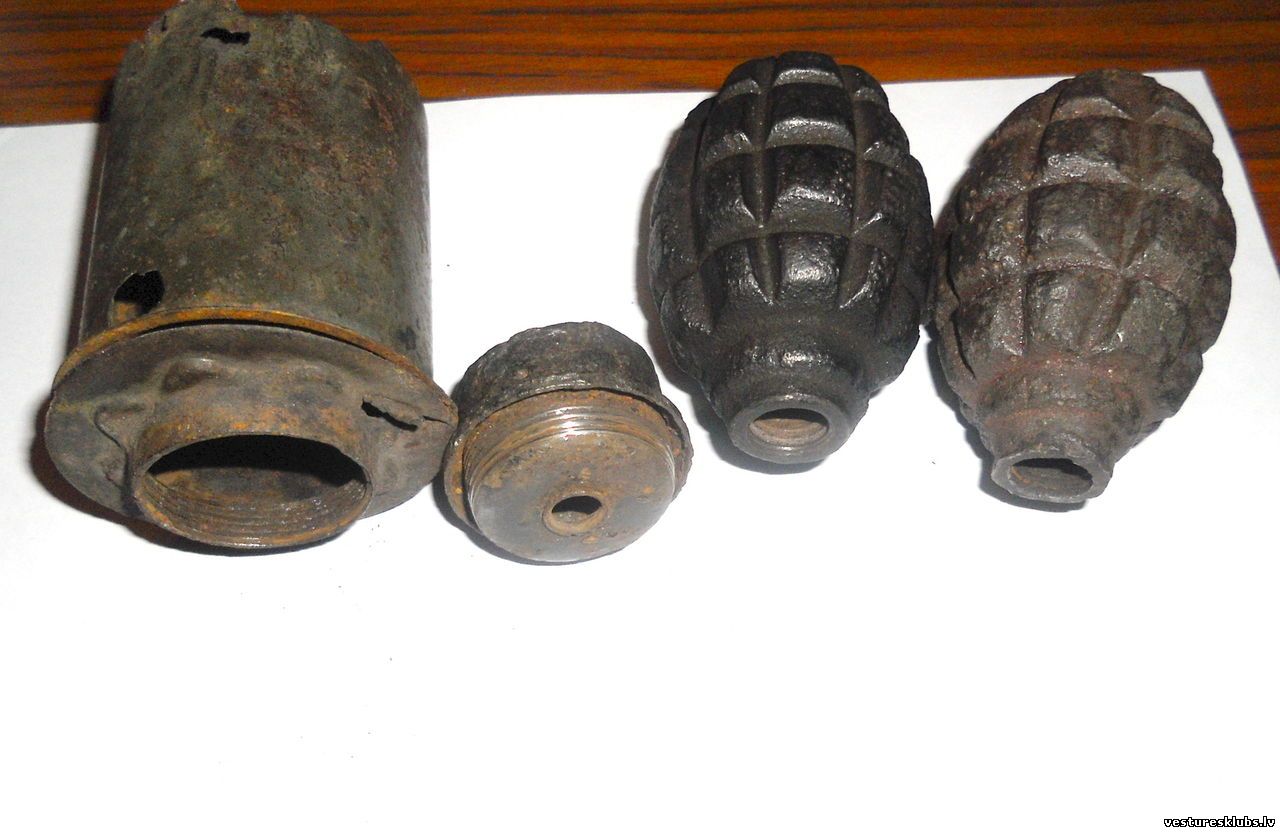

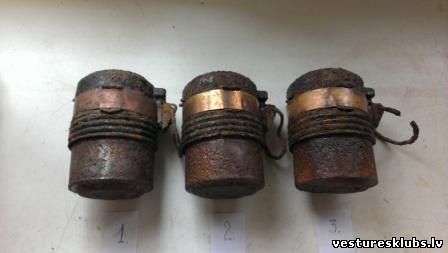

Citādi jāsamierinās ar atsevišķiem fragmentiem.


Tā laikam nedrīkst rakstīt, bet pateicoties sprāgstvielas sastāvam, šīs granātas, no zemes izraktas, būtībā ir nekaitīgas. Tas gan nenozīmē, ka nepastāv risks! Sprādzienbīstams priekšmets ir un paliek sprādzienbīstams priekšmets!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 10:53 | Komentāri # 410
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Stielhandgranate 43 (M-43)

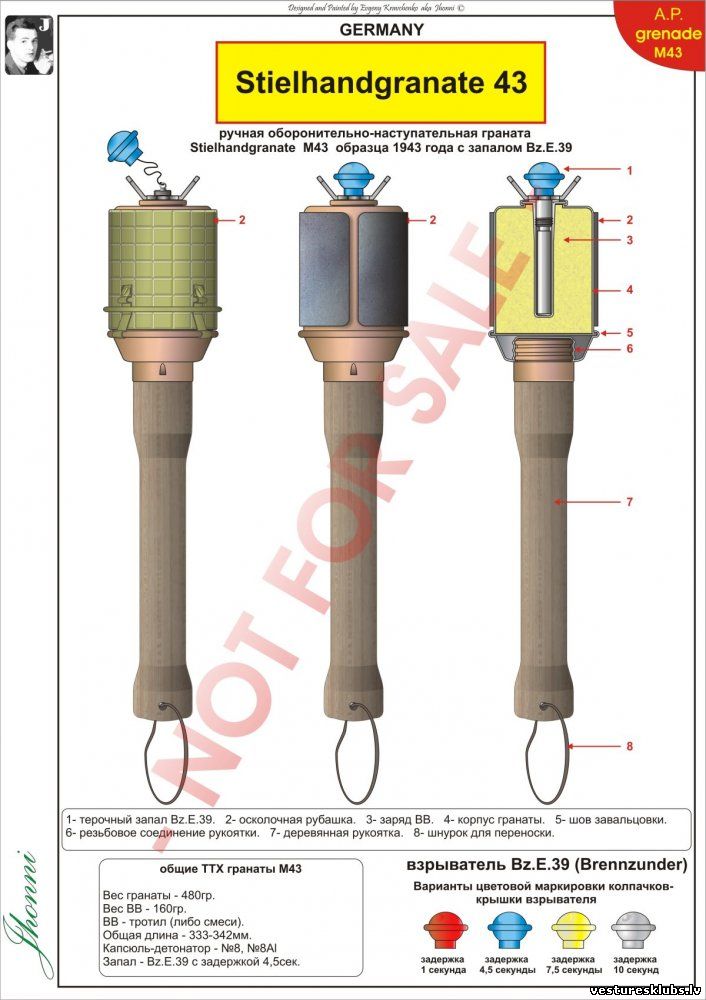

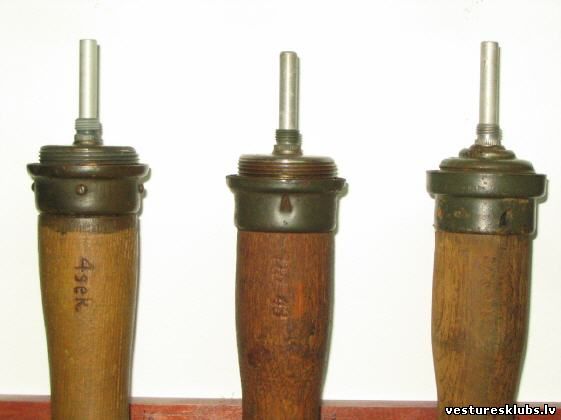

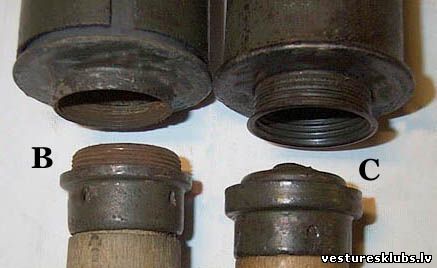

1943. gada granātas Stielhandgranate 24 modifikācija. Tai tiek izmantots detonators Brennzünder 40 (B.Z.E. 40), kuru ieskrūvē no augšas.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 11:00 | Komentāri # 411
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Transportēja koka kastēs.

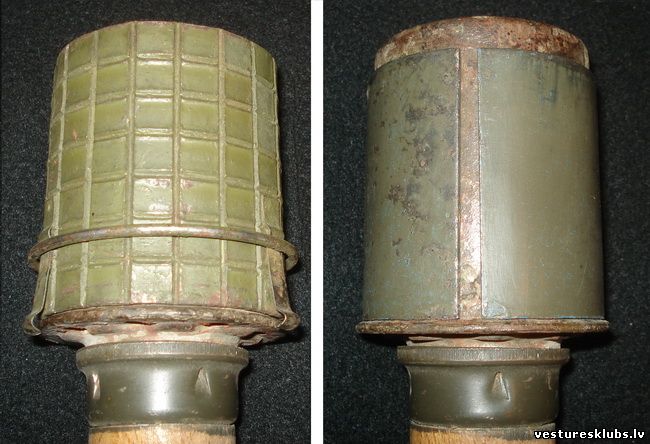

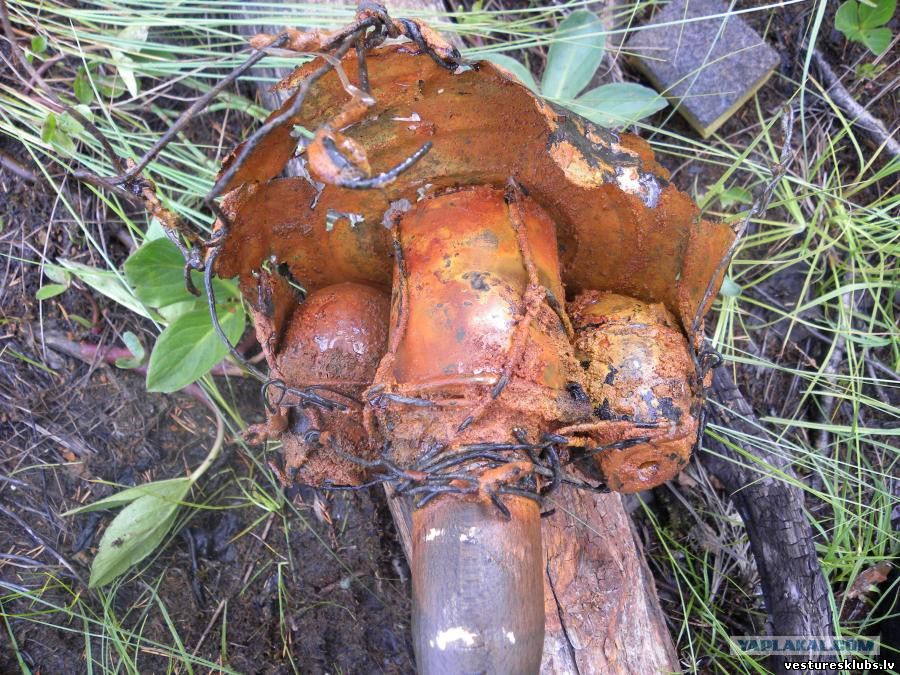

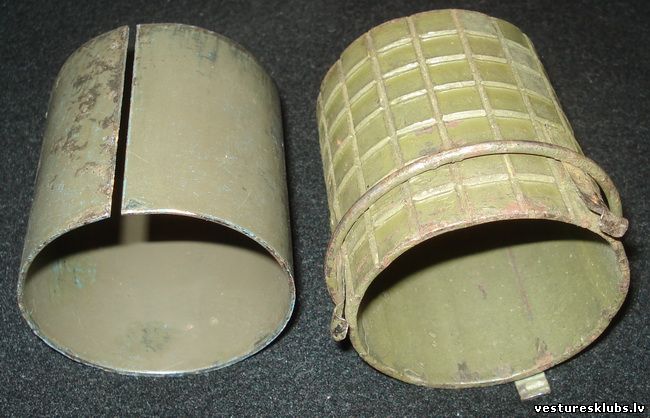

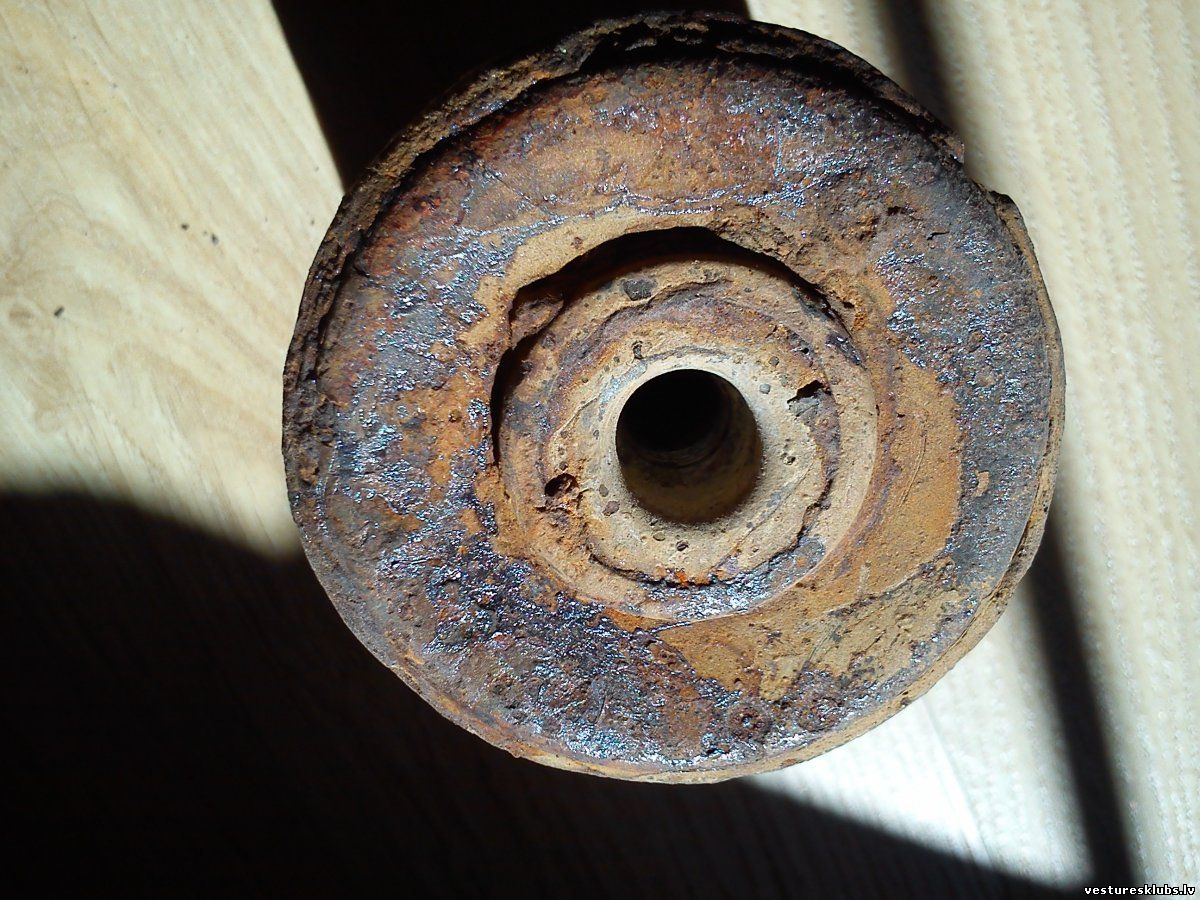

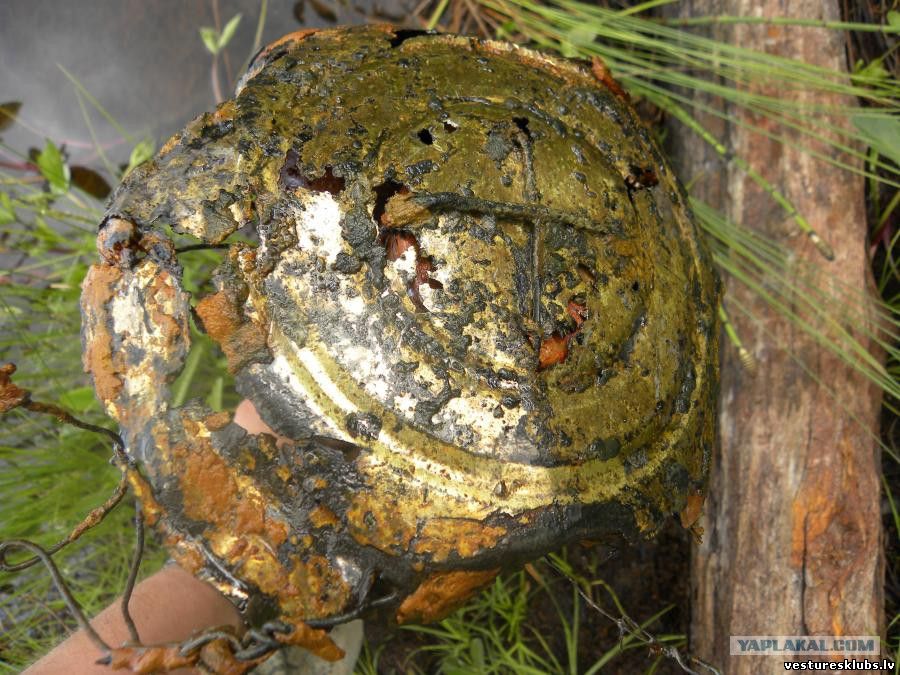

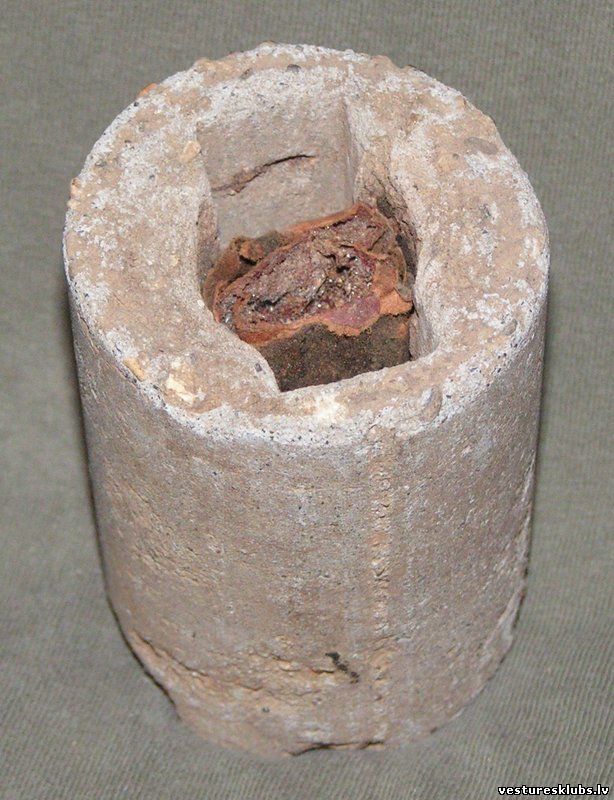

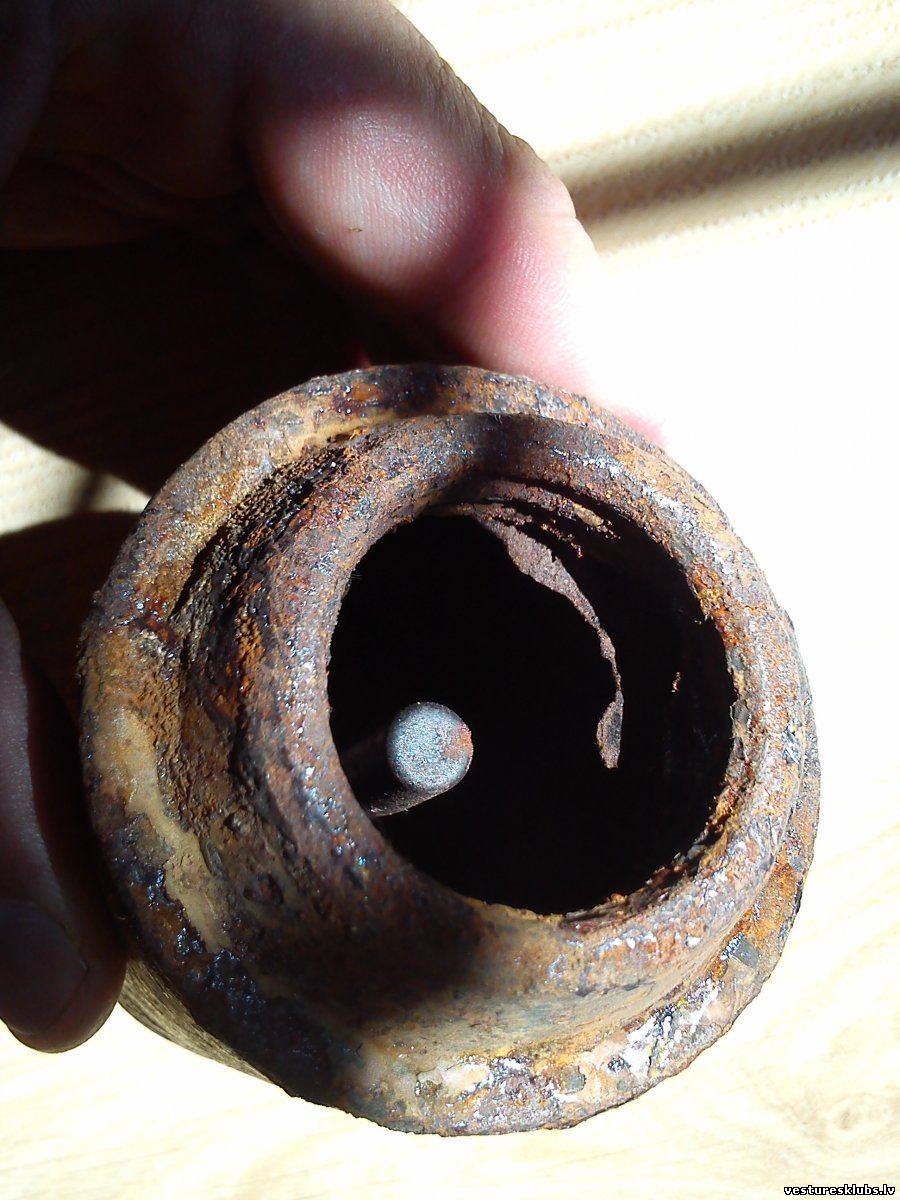

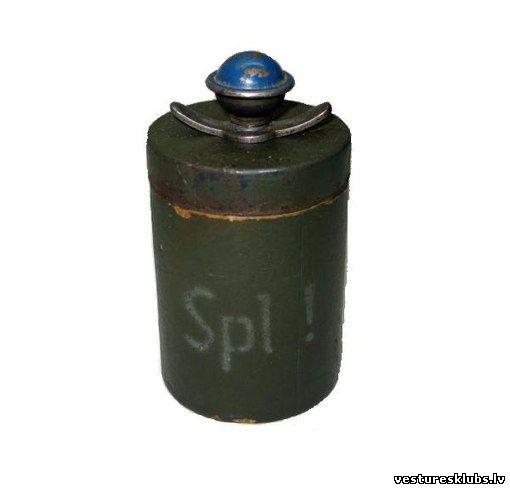

No zemes izcelta ar "aizsardzības granātas apvalku".
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 11:02 | Komentāri # 412
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Stielhandgranate 43 kara laika fotogrāfijās.

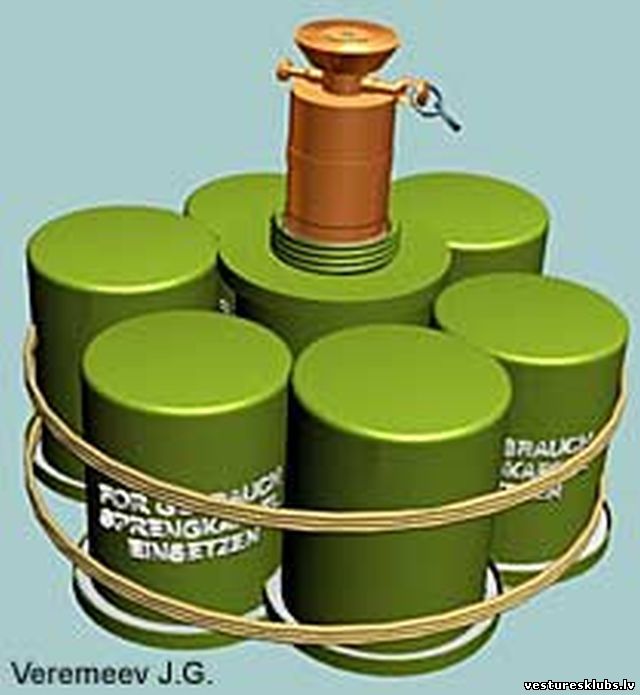

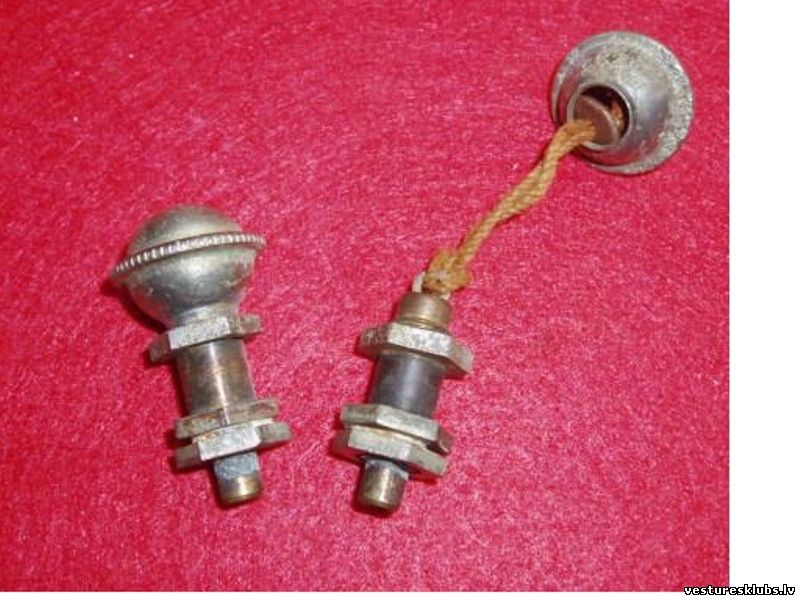

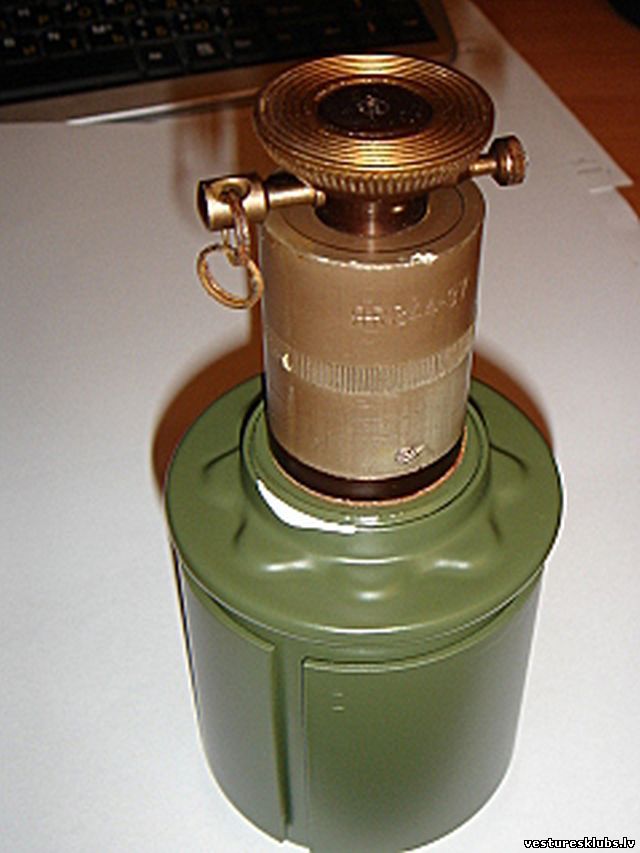

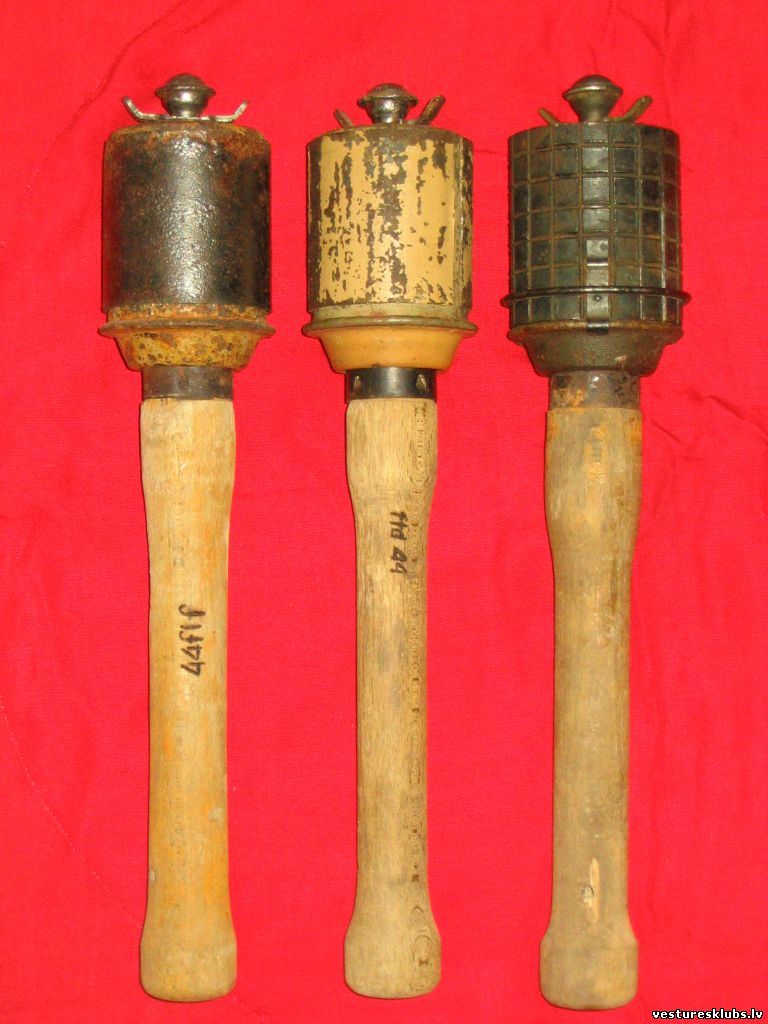

Stielhandgranate 24/D.Z. 35

Aprīkotas ar detonatoru D.Z. 35, Stielhandgranate 24 varēja uzstādīt arī kā kājnieku mīnas. Gan pa vienai, gan saišķī.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 11:50 | Komentāri # 413
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Eihandgranaten 39 (M-39)

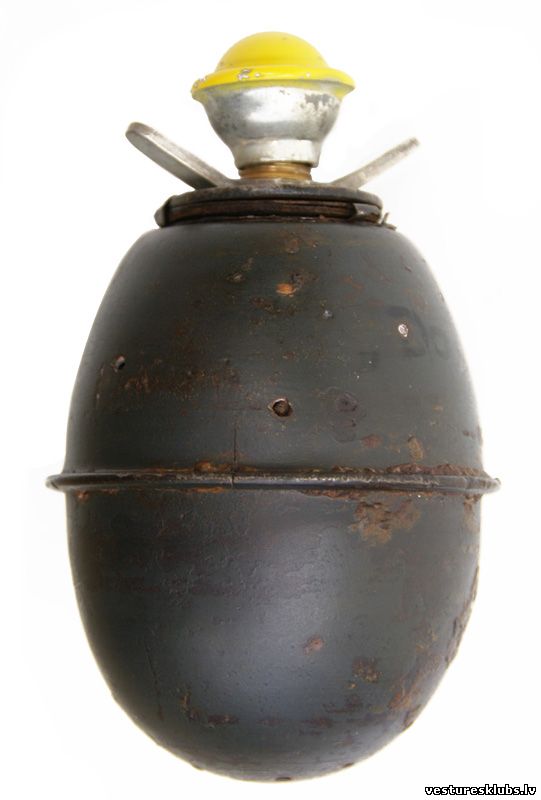

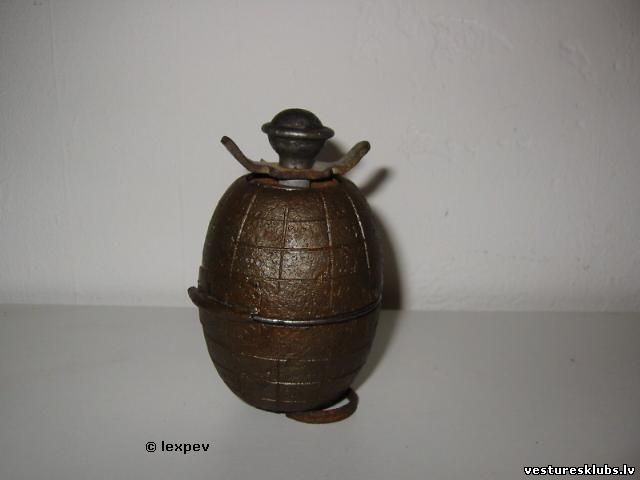

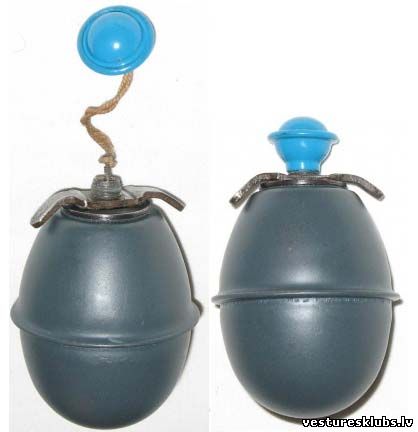

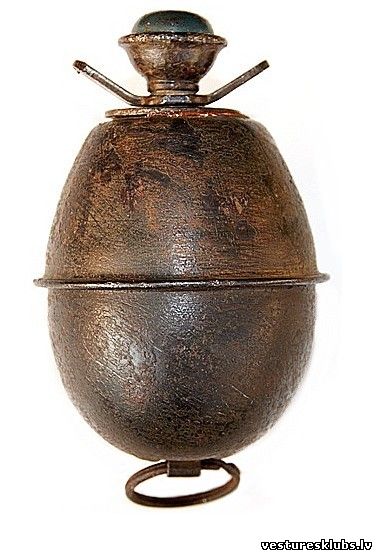

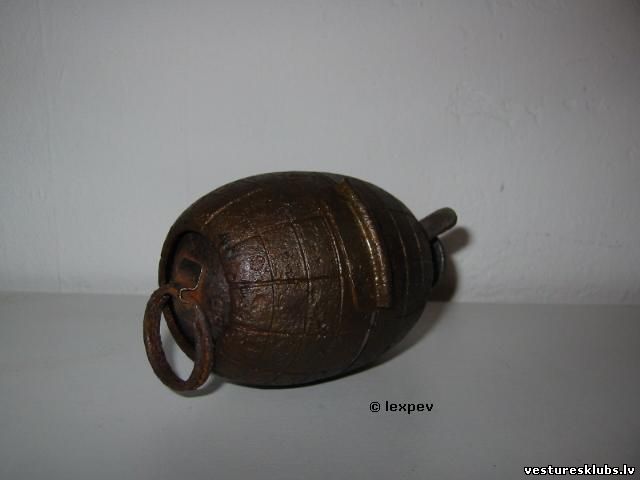

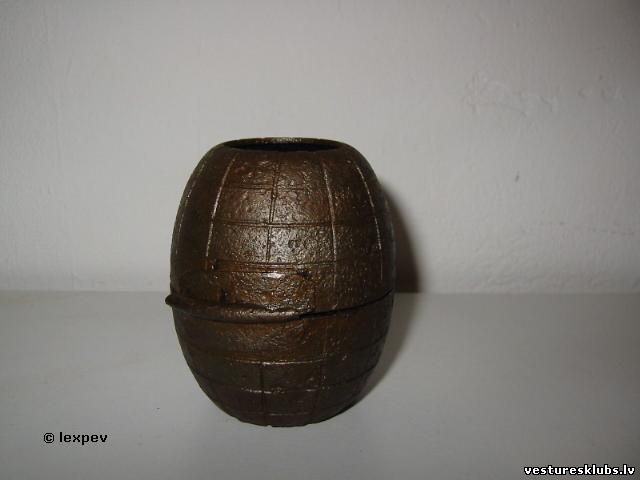

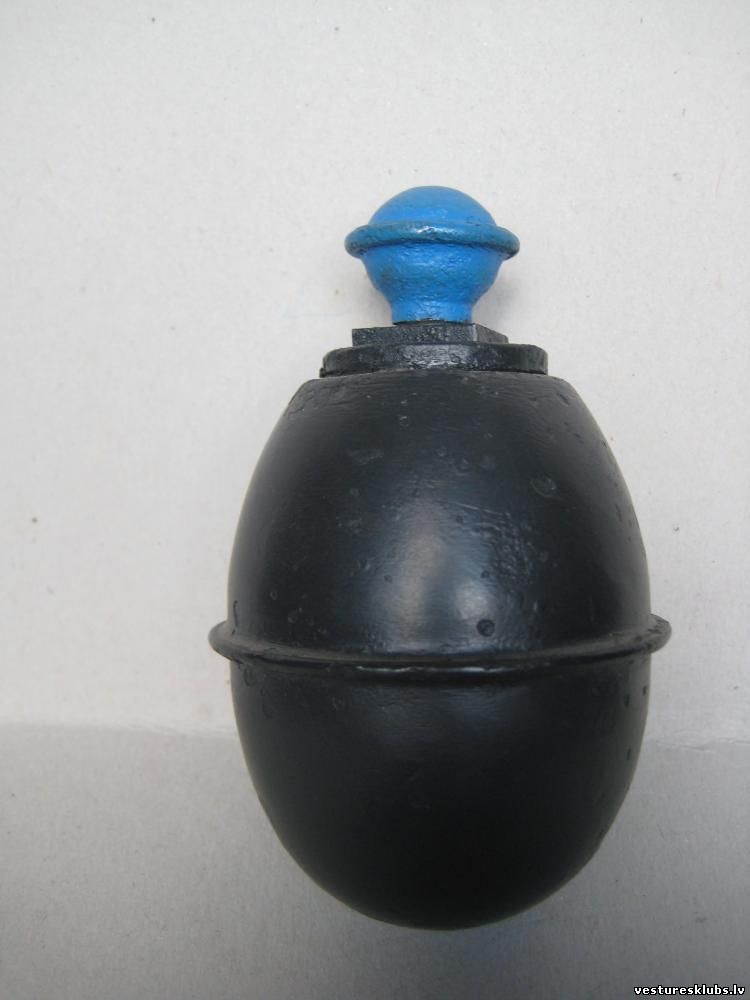

1939. gada parauga granāta, tautā pazīstama ar nosaukumu "oliņa".

Agrīnais variants, bez gredzena.

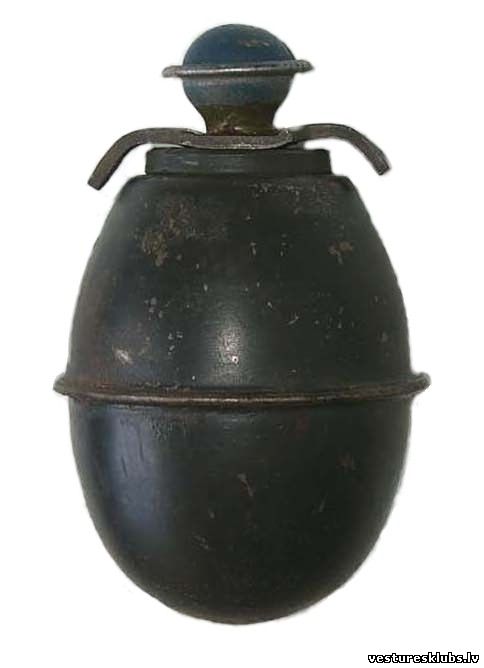

Vēlīnais variants ar gredzenu.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 12:03 | Komentāri # 414
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Aprīkotas ar berzes detonatoru Brennzünder 39 (B.Z.E. 39)

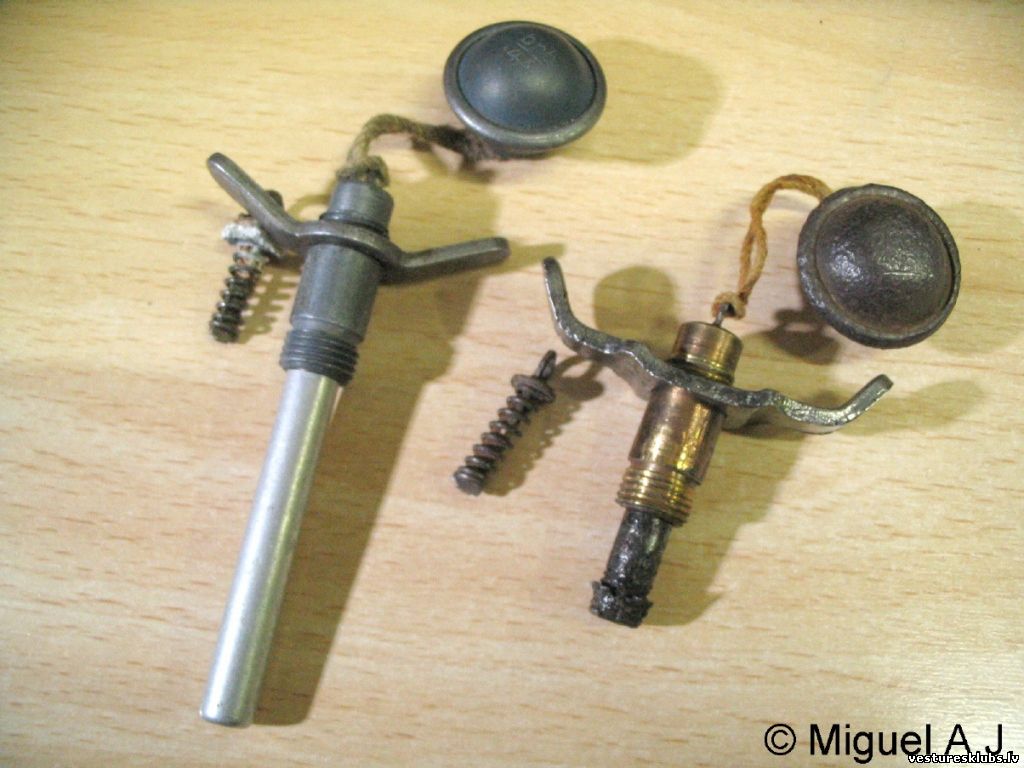

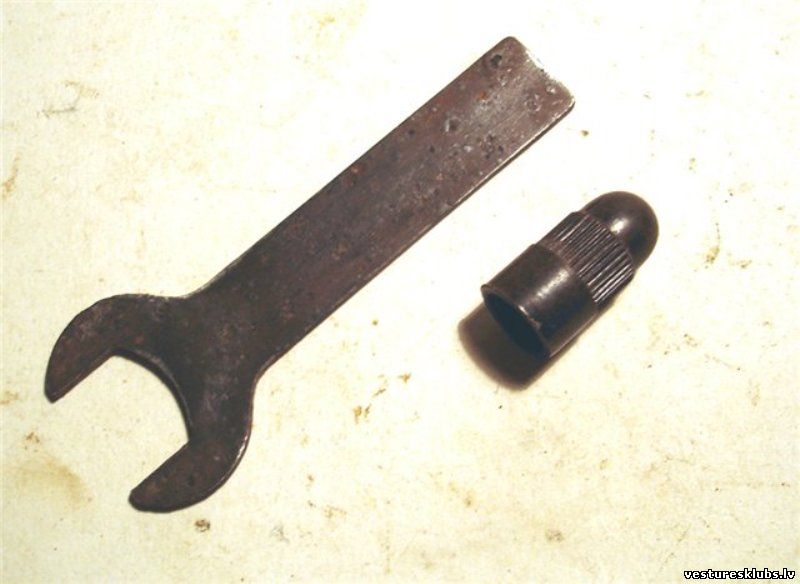

kura ieskrūvēšanai bija paredzēta speciāla atslēga.


Vēlāk ar Brennzünder 40 (B.Z.E. 40)

kuru viegli varēja ieskrūvēt ar pirkstiem.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 12:11 | Komentāri # 415
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Ieskrūvējamo radziņi varēja būt vērsti gan uz augšu, gan uz leju.

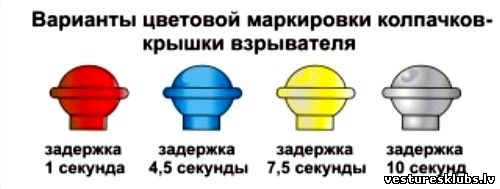

To krāsa apzīmēja degšanas ātrumu


Sarkans - 1 sek. (Izmantoja kā "dāvanu" ienaidniekam. Atkāpjoties šādas granātas tīšām atstāja bunkuros.)
Zils - 4,5 sek.
Dzeltens - 7,5 sek.
Pelēks - 10 sek.

Standarta aprīkojumā izmantoja zilās krāsas detonatoru.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 12:29 | Komentāri # 416
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		1944. gadā tika izstrādāts aizsardzības granātas ietvars Splittermantel für Eihandgranate (Spl M f Eihgr).


Šķembu lidojums ar to sniedzās līdz 100 m.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 12:34 | Komentāri # 417
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Transportēja koka kastēs pa 30 gab.,

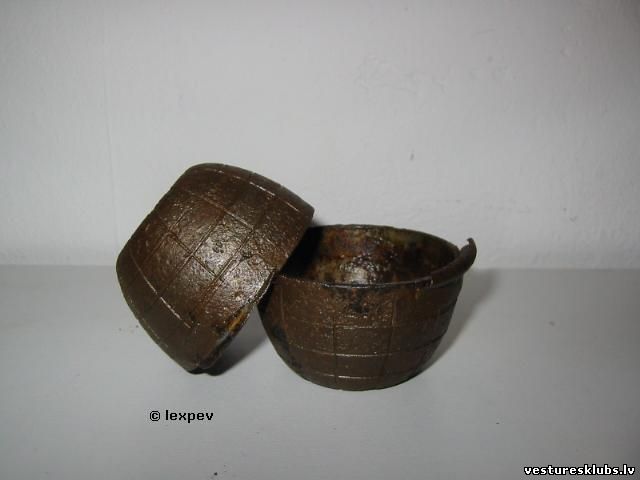

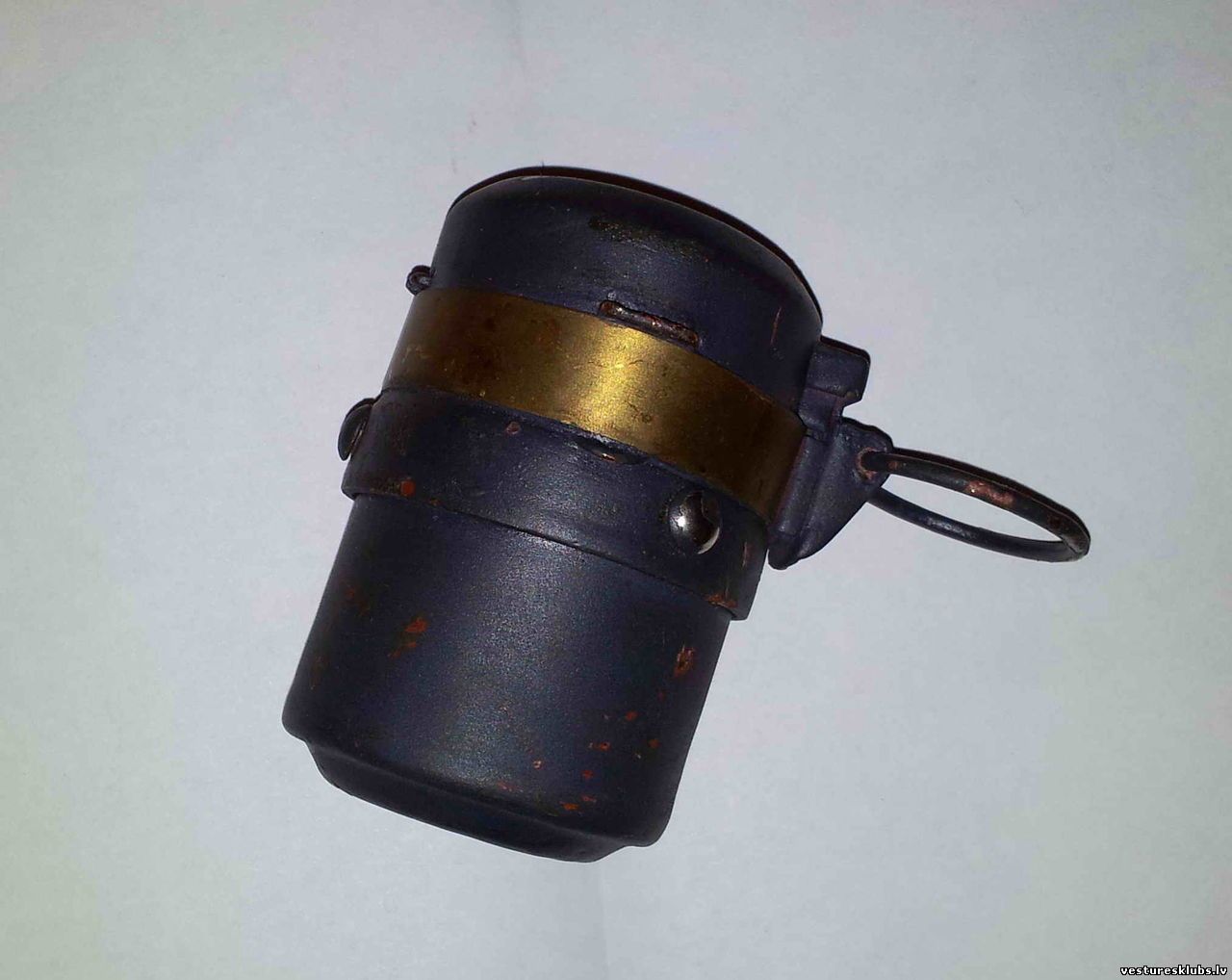

vai metāla.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 12:38 | Komentāri # 418
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Eihandgranaten 39 kara laika fotogrāfijās.


Te vīri gatavo prettanku saišķus.


Pie krievu karavīra jostas.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 14:31 | Komentāri # 419
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Wurfkorper 361 Leuchtpistole (361 LP)

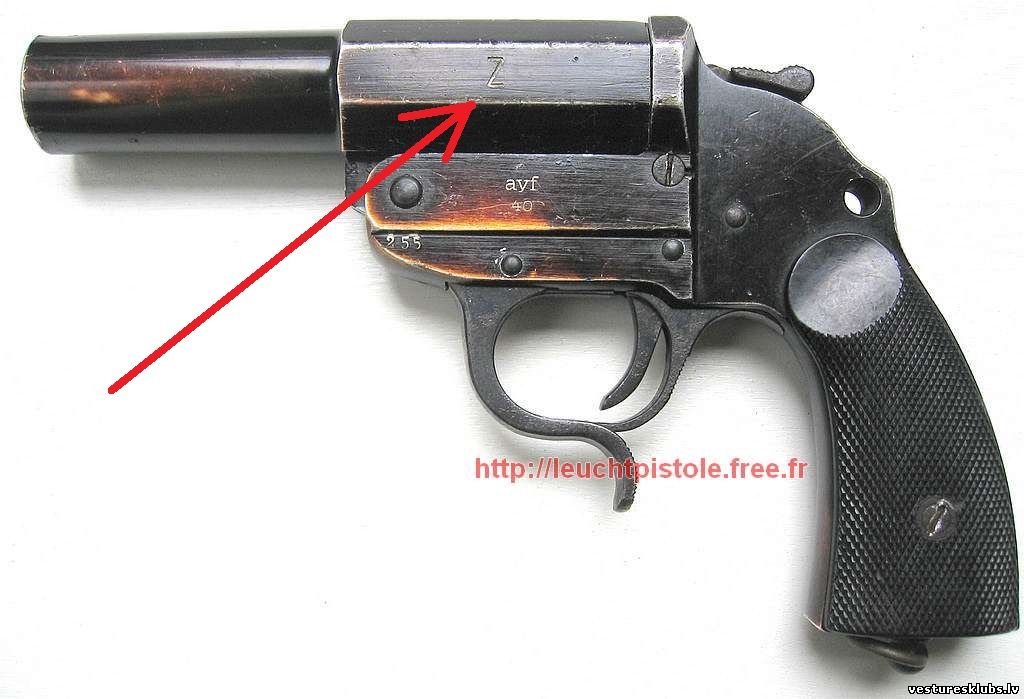

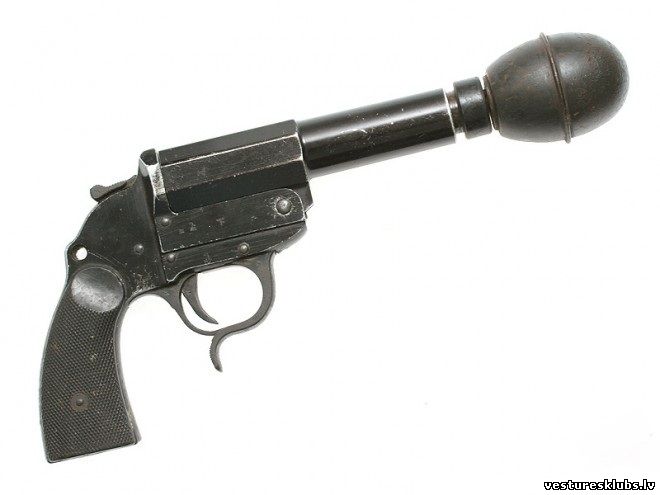

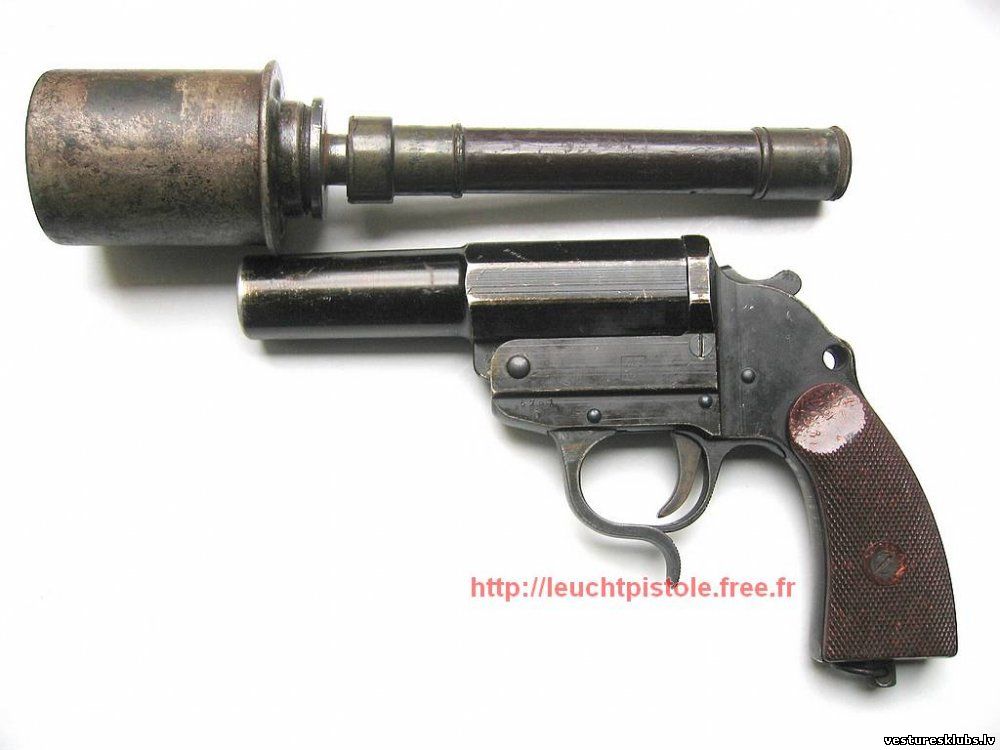

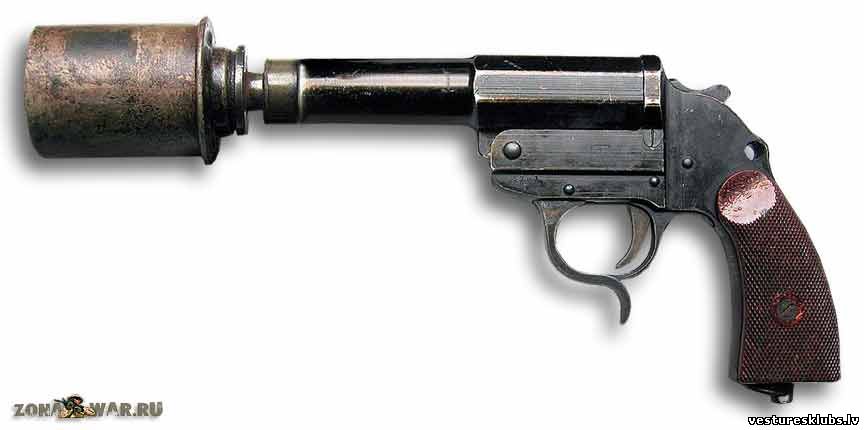

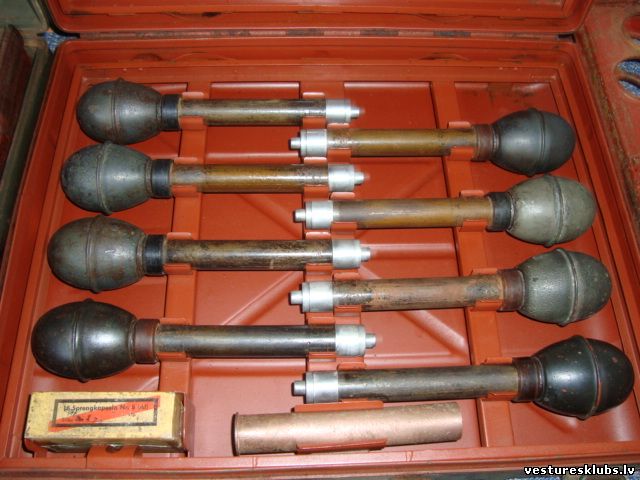

Granātas Eihandgranaten 39 un Stielhandgranate 24 varēja pielāgot arī šaušanai ar speciāli pārveidotu Valter firmas raķešpistoli Kampfpistole
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 08.Oktobrī.2016, 14:33 | Komentāri # 420
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Pistolei uz sāniem bija iespiests burts Z

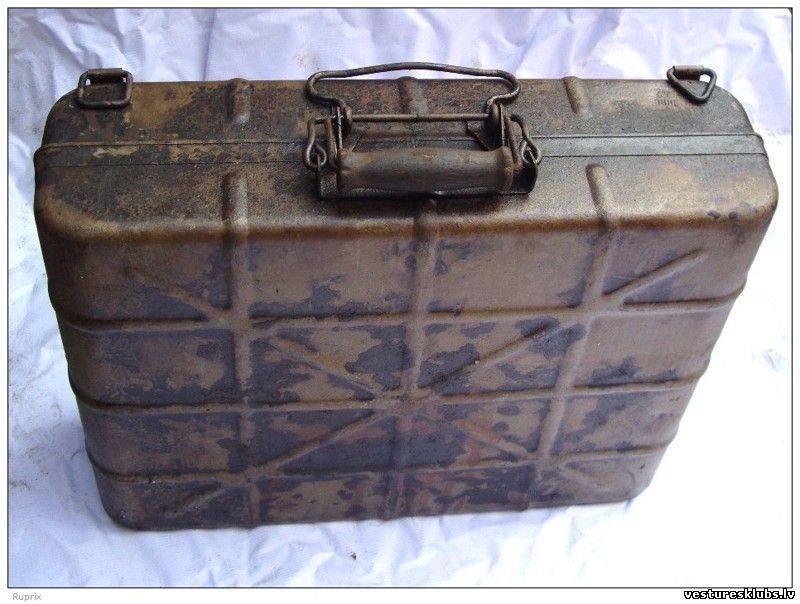

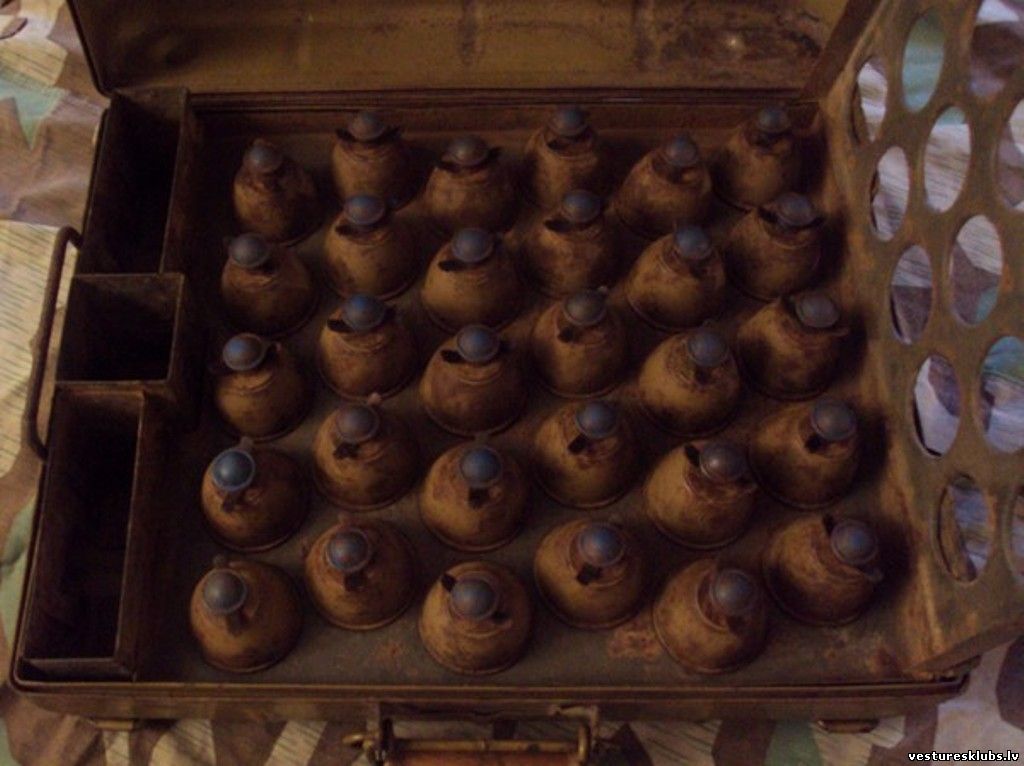

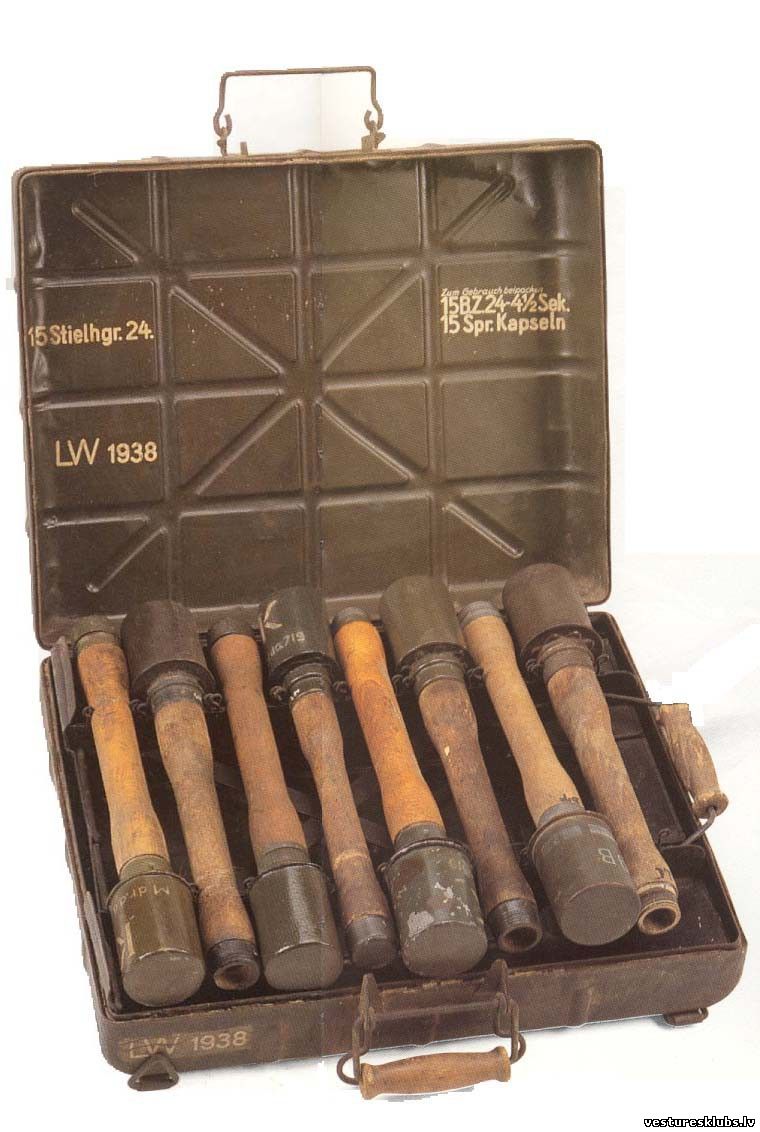

Granātas tika transportētas jau gatavā veidā speciālās metāla kastēs.


Pāris karalaika foto.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobrī.2016, 02:55 | Komentāri # 421
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Handgranaten 34 (M-34)

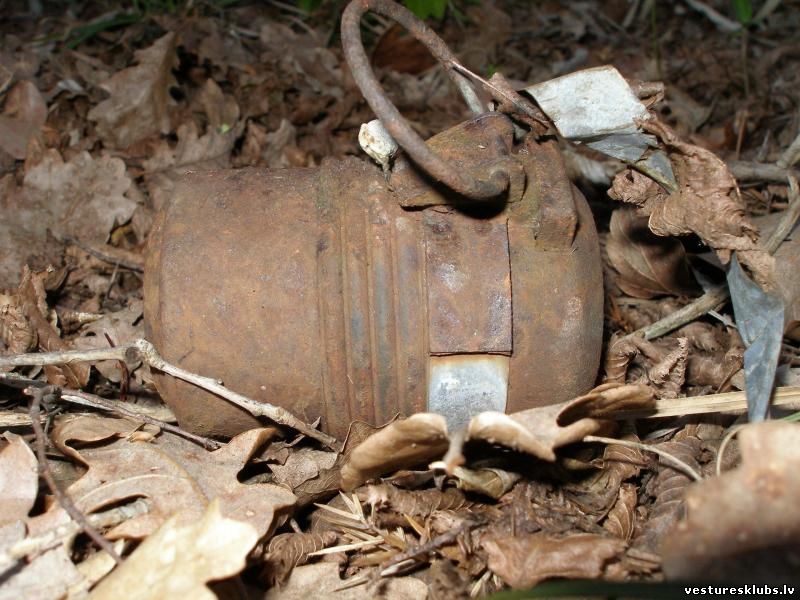

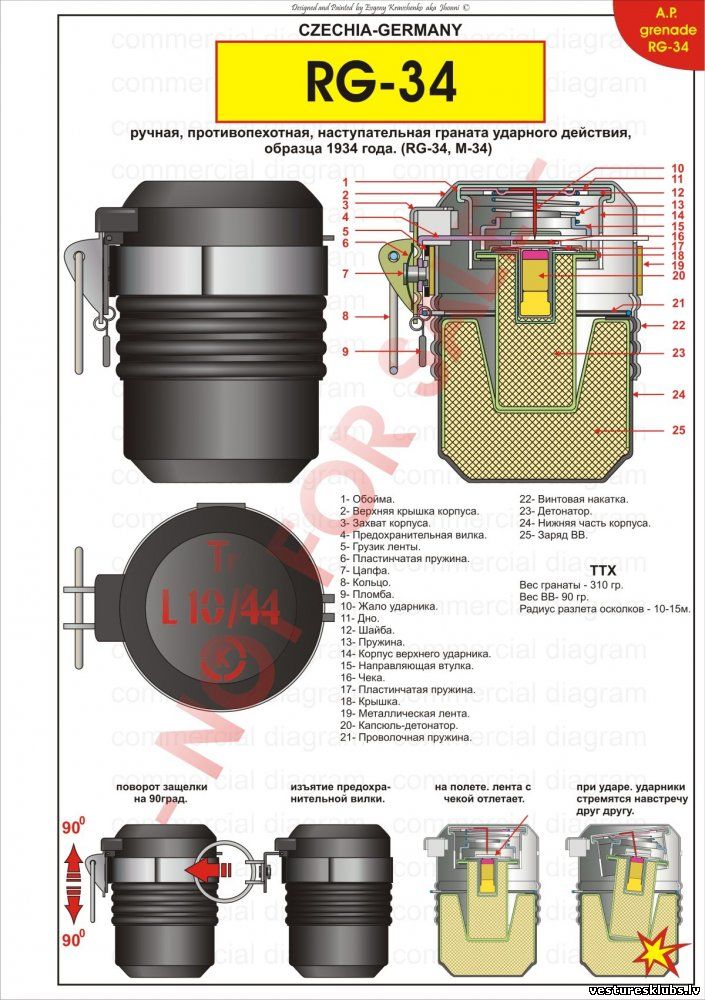

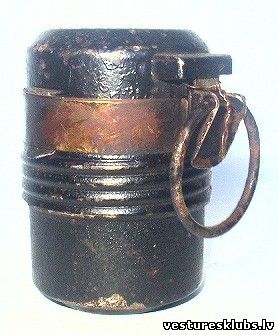

Čehoslovākijas armijas granāta, kuru pēc tās aneksijas pieņēma Vērmahta bruņojumā. Granāta sarežģītas uzbūves ar triju pakāpju drošinātājiem. Detonēja uzreiz pēc kontakta ar mērķi, tāpēc bija ļoti efektīva ielu kaujās, cīņai ar kustībā esošu ienaidnieka transportu, kā arī ēkās. Tipiska uzbrukuma granāta ar šķembu bīstamību 10 - 15 m rādiusā.
Sarežģītā un dārgā ražošanas procesa dēļ, kara gados izgatavota ļoti nelielos apjomos, bet izmantoti čehu armijas krājumi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobrī.2016, 02:59 | Komentāri # 422
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Latvijā tāds atradums būtu visumā unikāls. Ukrainā pa kādai gadās.

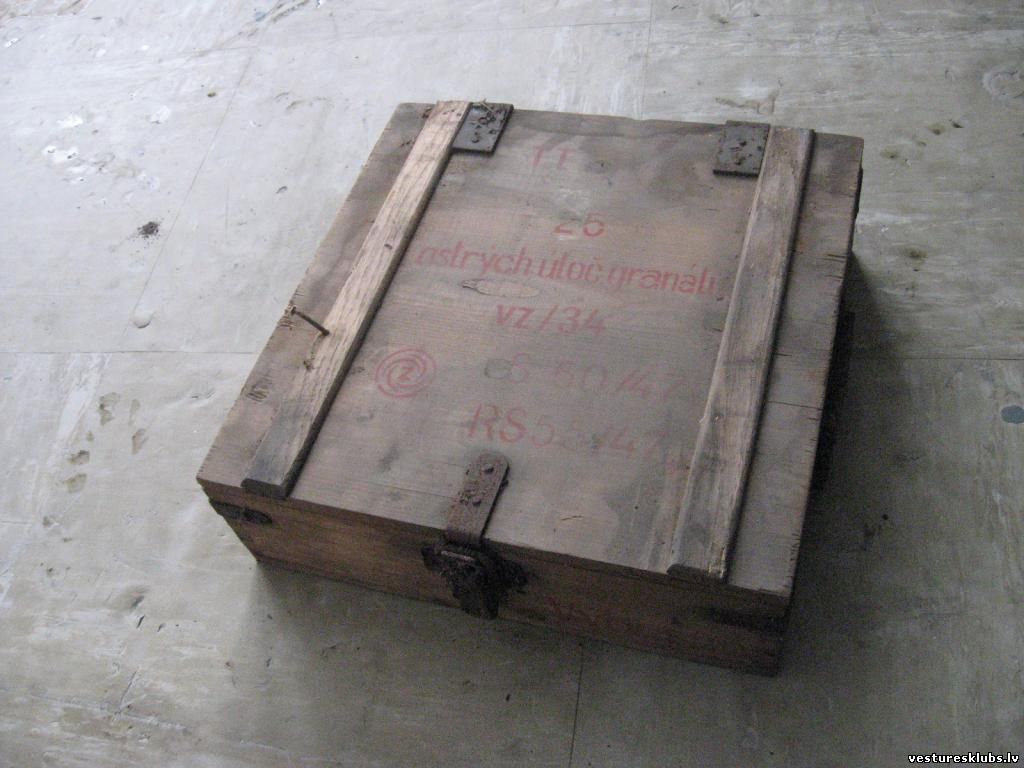

Transportēja koka kastēs pa 25 gab.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobrī.2016, 03:21 | Komentāri # 423
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Volkshandgranate 45

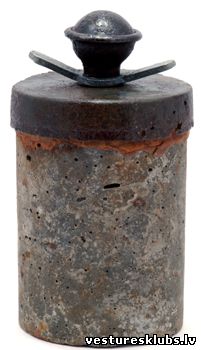

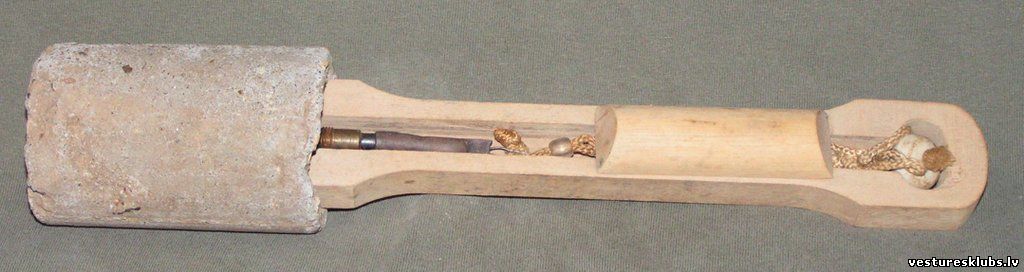

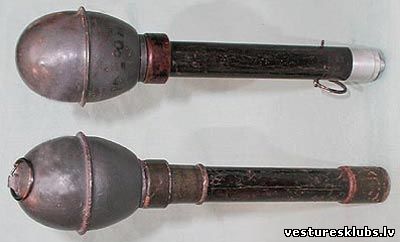

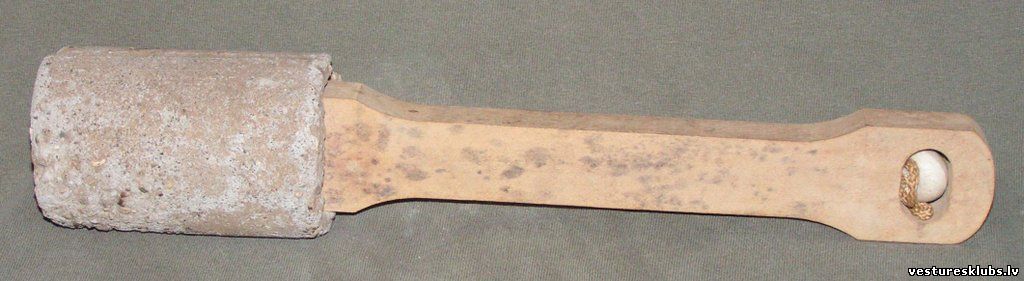

Kara beigu eksotika!
1945. gadā priekš zemessargu vienībām ražoja granātu Stielhandgranate 24 un Stielhandgranate 43 līdziniekus no betona.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobrī.2016, 03:23 | Komentāri # 424
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 09.Oktobrī.2016, 03:54 | Komentāri # 425
Stāstnieks

Komentāri: 11609
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Dūmu granātas (Vācija)

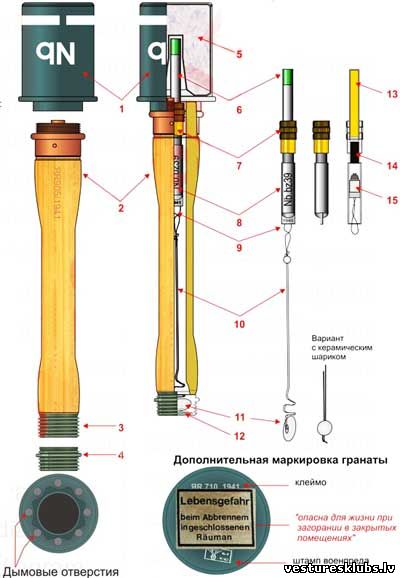

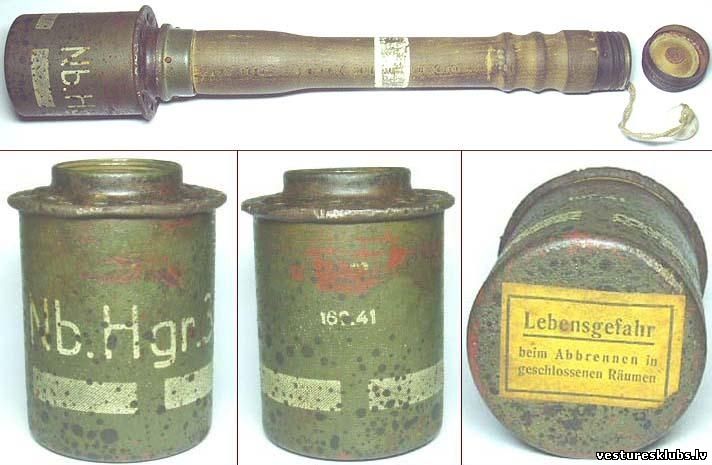

Nebelhandgranate 39 (Nb.Hgr.39)

1. variants ar kātu un detonatoru Brennzunder 38 Nebel.


Granātas izmantoja dūmu aizsega radīšanai (apzīmēja ar baltu joslu un uzrakstu Nb.Hgr.39), vai arī kā signālgranātas - nokrāsotas signāldūmu krāsā (piemēram sarkanas).
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
