Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Septembris.2016, 22:07 | Komentāri # 351
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

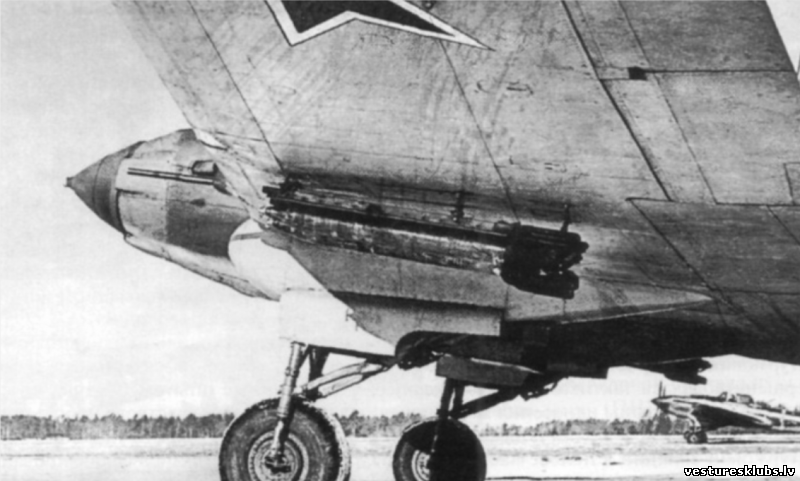

Arī šī kalibra šāviņu pirmsākums meklējams aviācija. 1939. gadā bruņojumā pieņēma reaktīvo šāviņu (gaiss - gaiss) РС-132. Tas gan bija krietni īsāks par "Katjušu" - 864 mm bez detonatora.

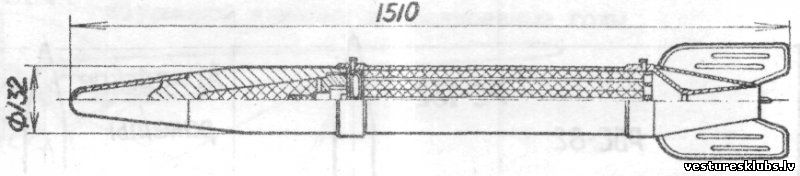

Aviācijai paredzētais bruņusitējs РСБ-13 (garums 1510 mm)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Septembris.2016, 03:56 | Komentāri # 352
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

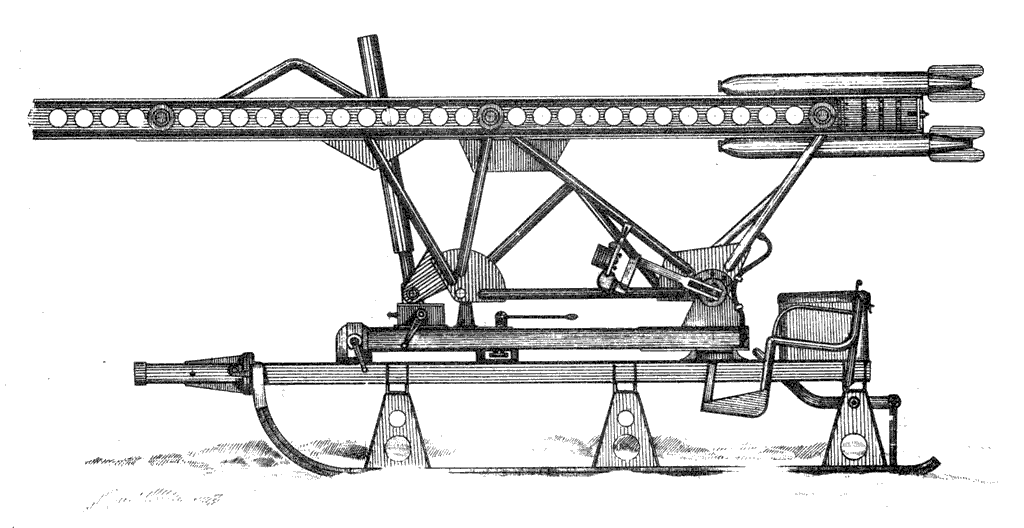

Pirmā virszemes palaišanas iekārta МУ-1

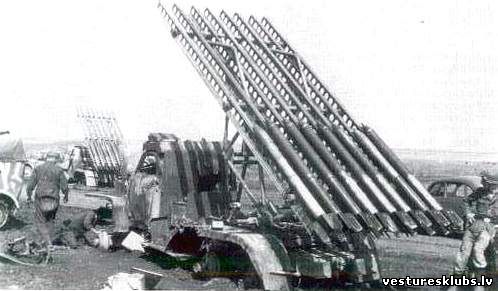

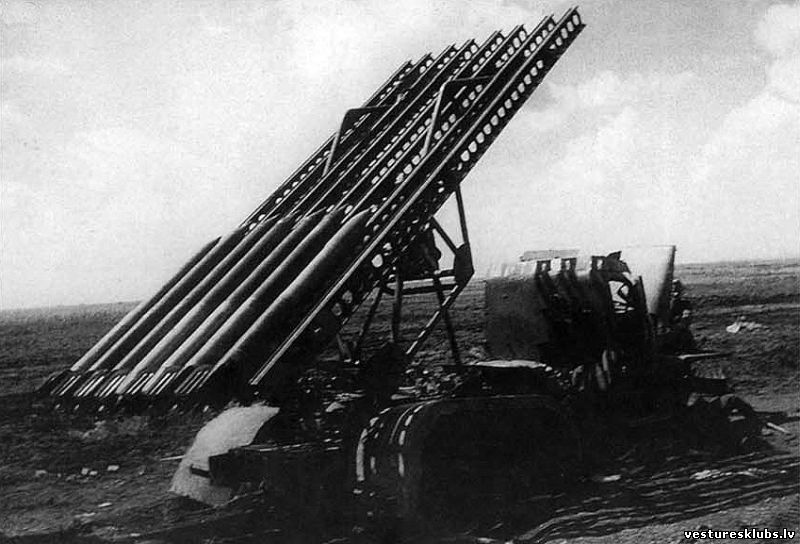

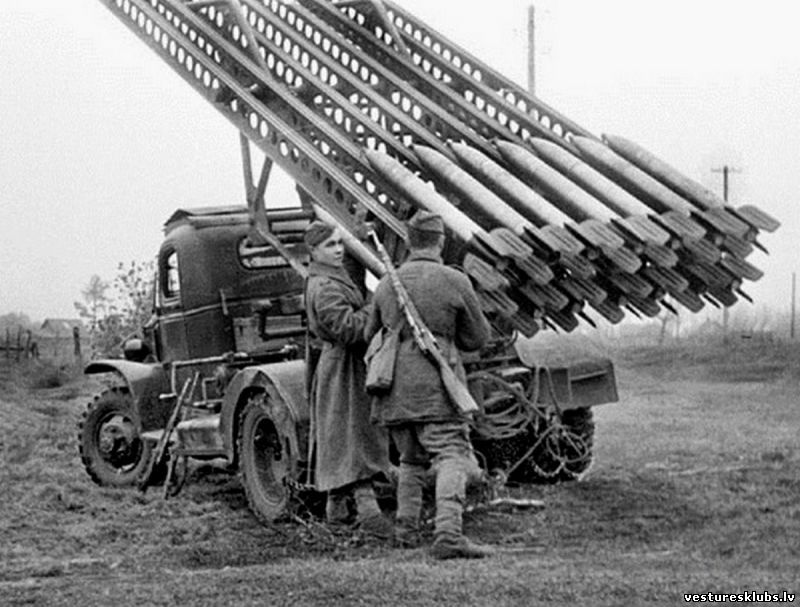

Izplatītākā palaišanas iekārta БМ-13-16

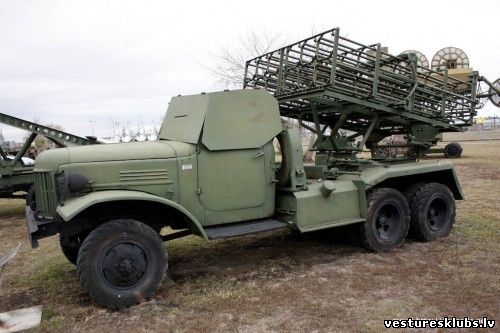

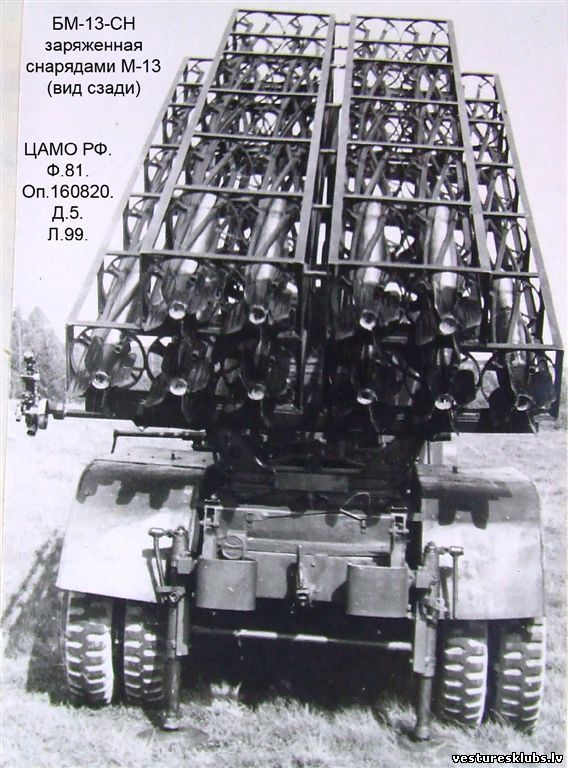

Kara laikā M-13 palaišanas iekārtas tika montētas uz visiem iespējamajiem transporta līdzekļiem, pat uz ragavām...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Septembris.2016, 06:26 | Komentāri # 353
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

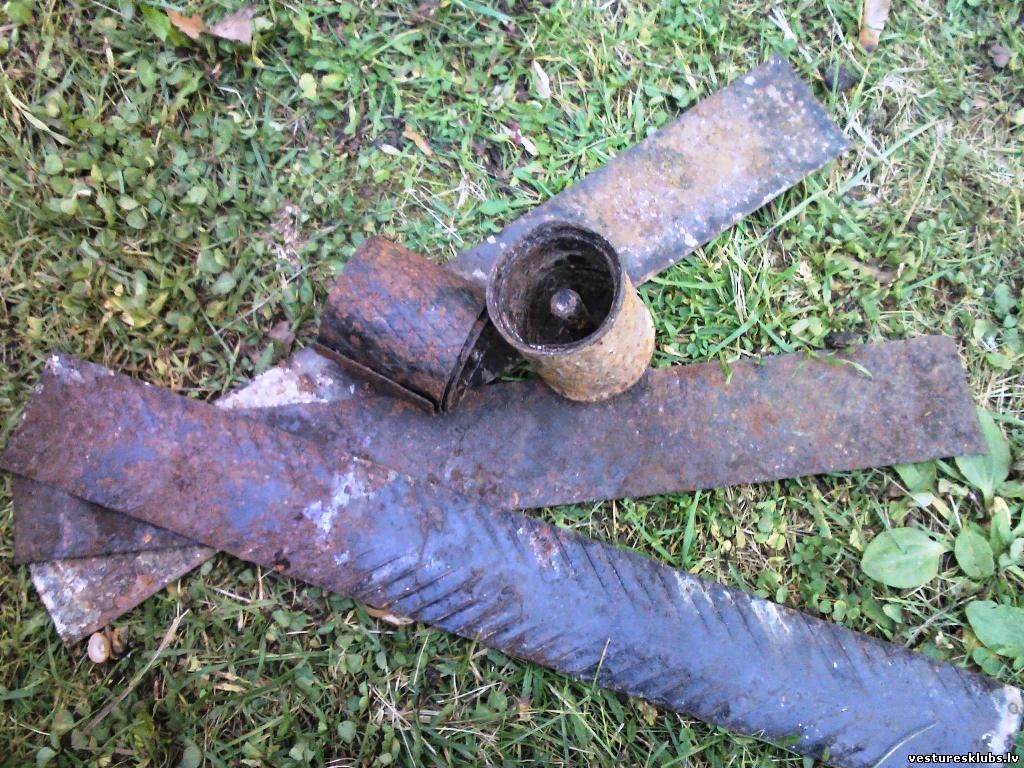

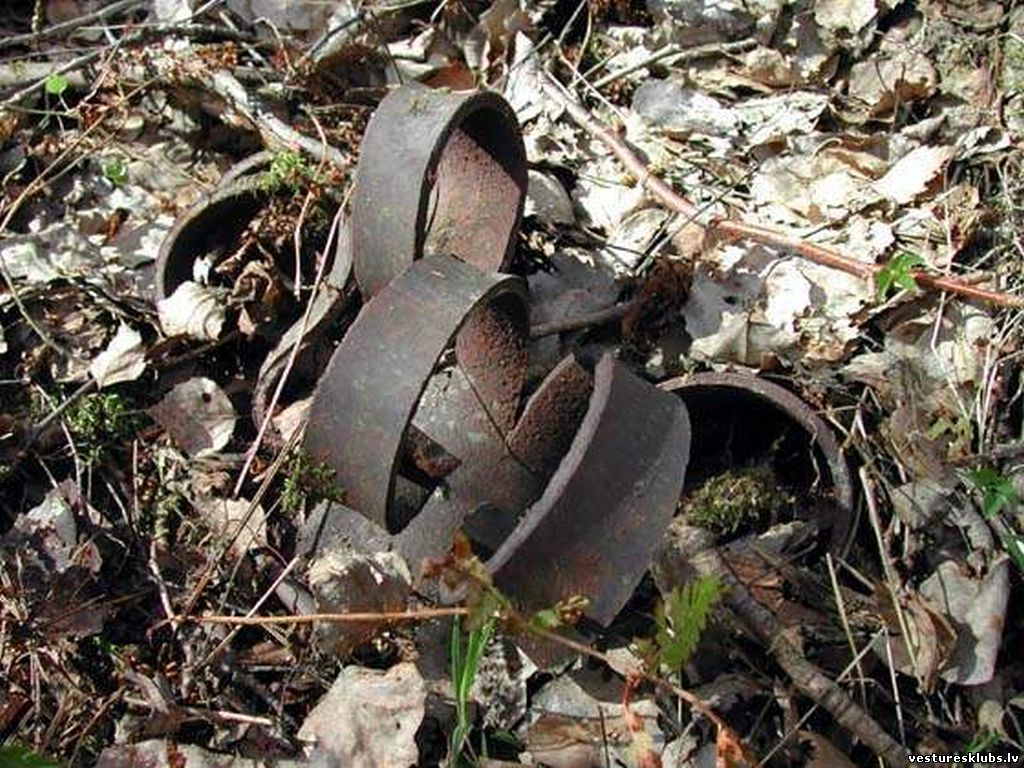

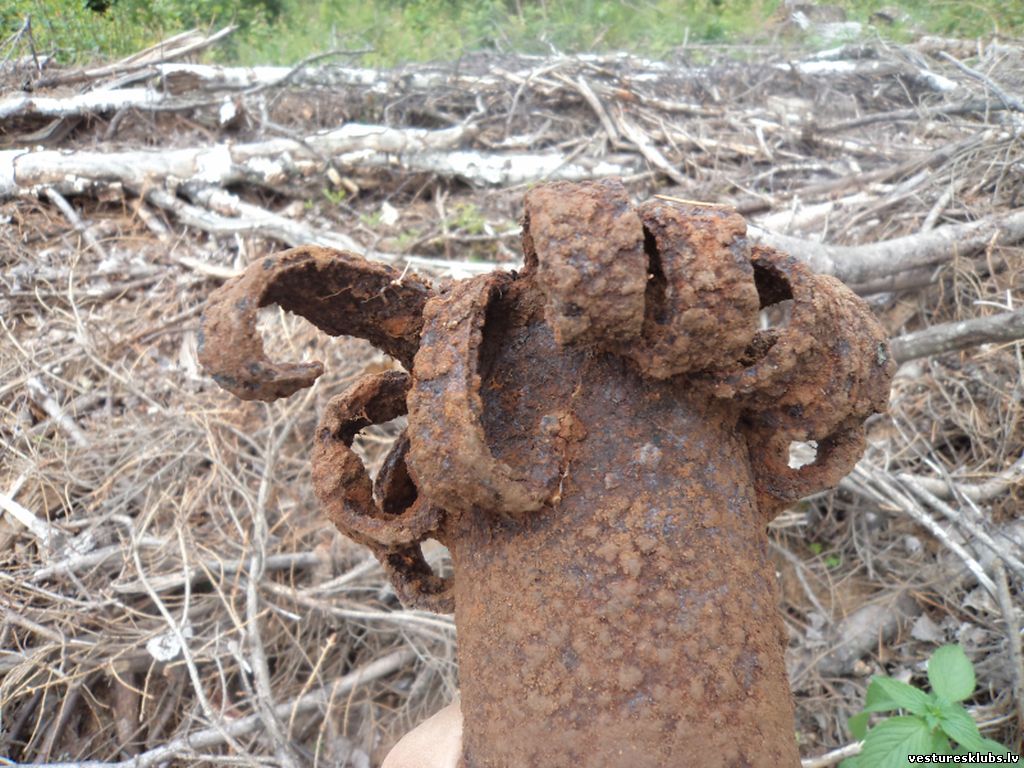

Klasiskās "Katjušas" šķembas:

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Septembris.2016, 08:20 | Komentāri # 354
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

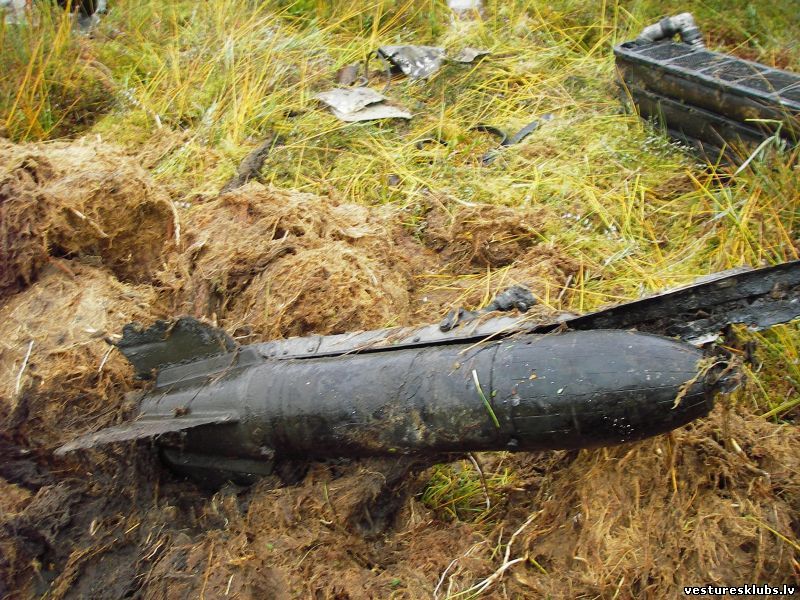

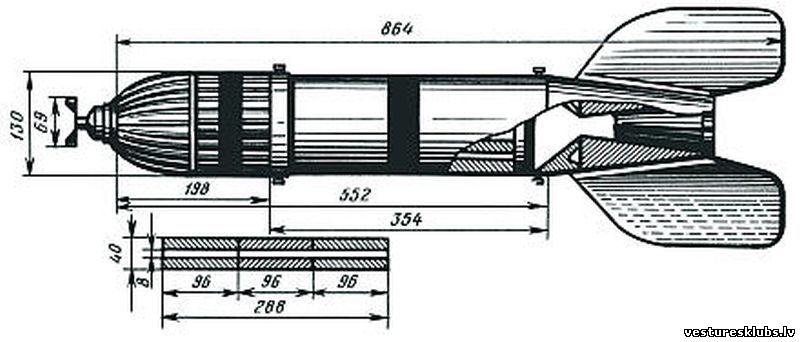

M-20

Vienīgais krievu 132 mm fugasa šāviņš. Tā sprāgstvielas masa bija 18,4 kg (M-13 attiecīgi 4,9 kg). Trūkums bija mazāks lidojuma attālums, un tas, ka šos šāviņus varēja šaut tikai no palaišanas iekārtu sliežu augšējās rindas, līdz ar ko vienas zalves jauda mazinājās uz pusi. Drīz pēc šāviņa M-30 parādīšanās, šis modelis tika izņemts no bruņojuma.

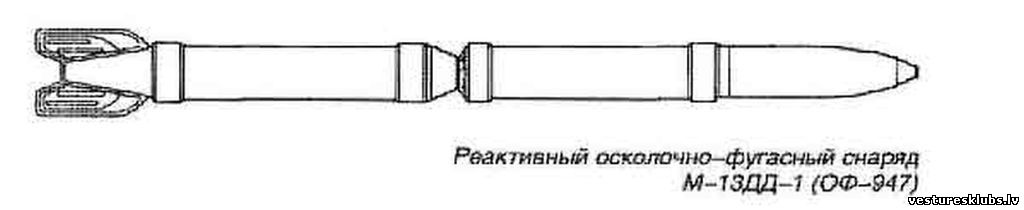

М-13ДД

Šāviņš ar palielinātu lidojuma attālumu (līdz 12 km). Būtībā divi vienā. Diemžēl sevi neattaisnoja...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Septembris.2016, 20:07 | Komentāri # 355
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

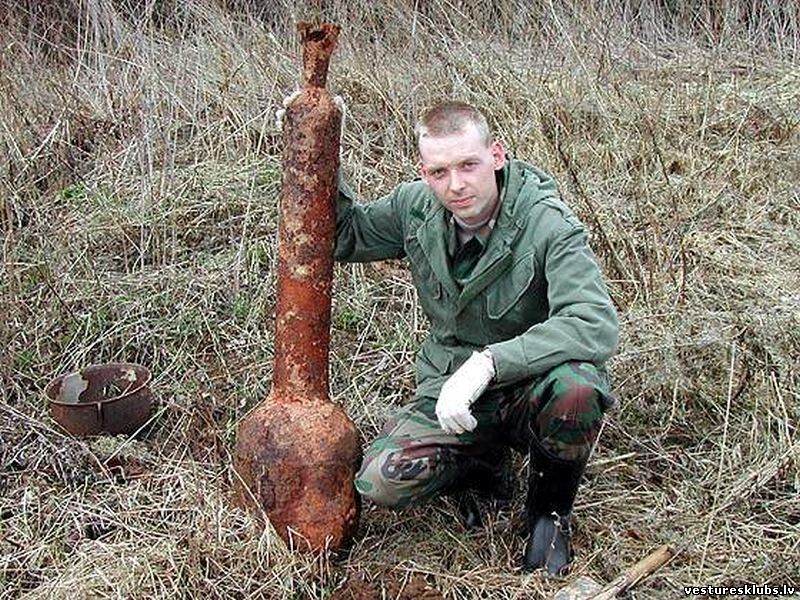

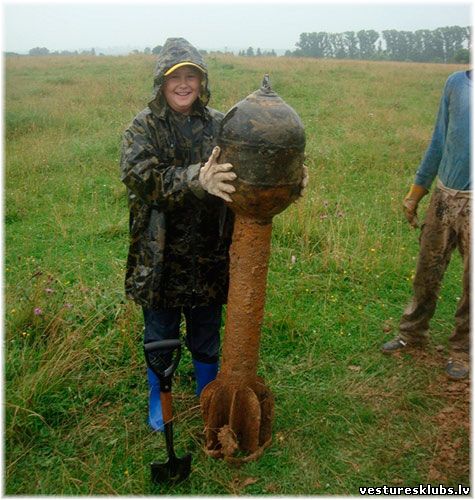

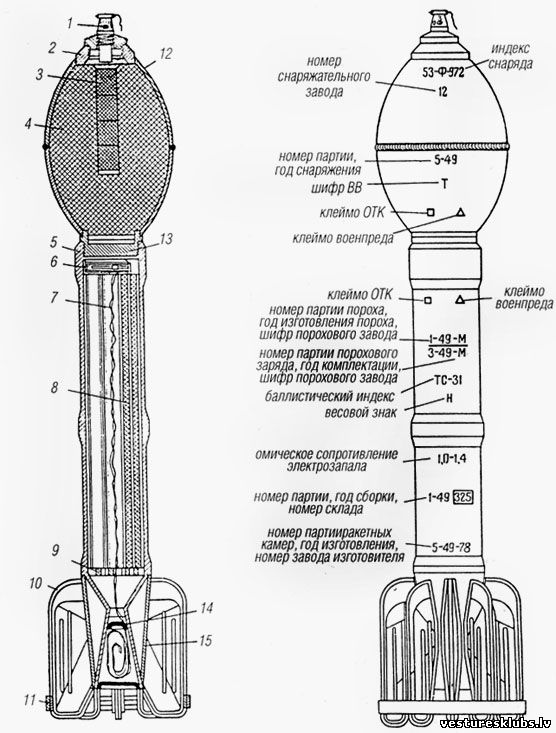

300 mm

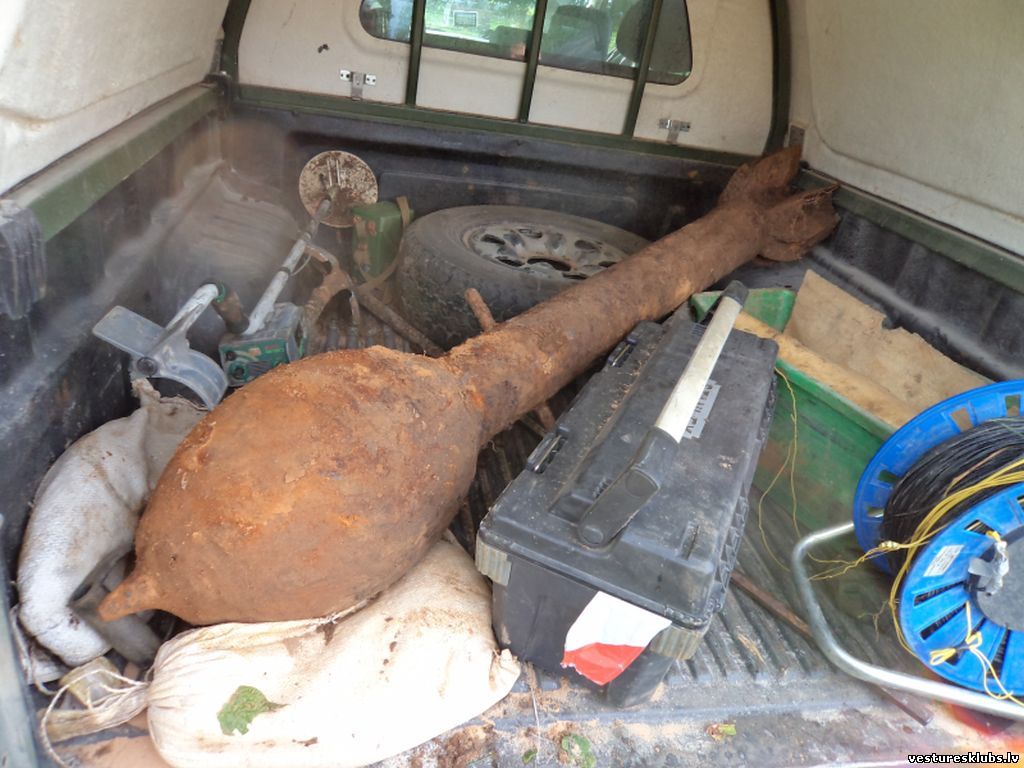

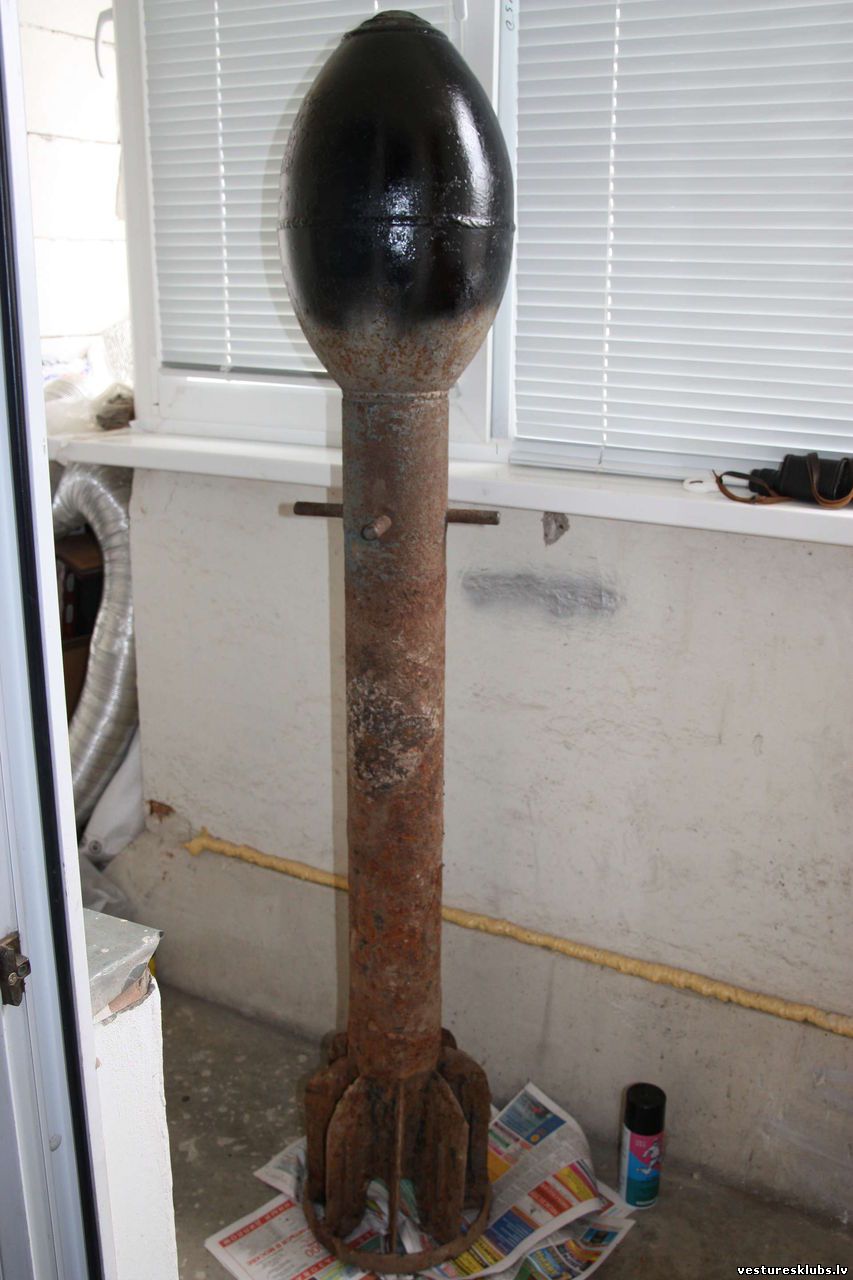

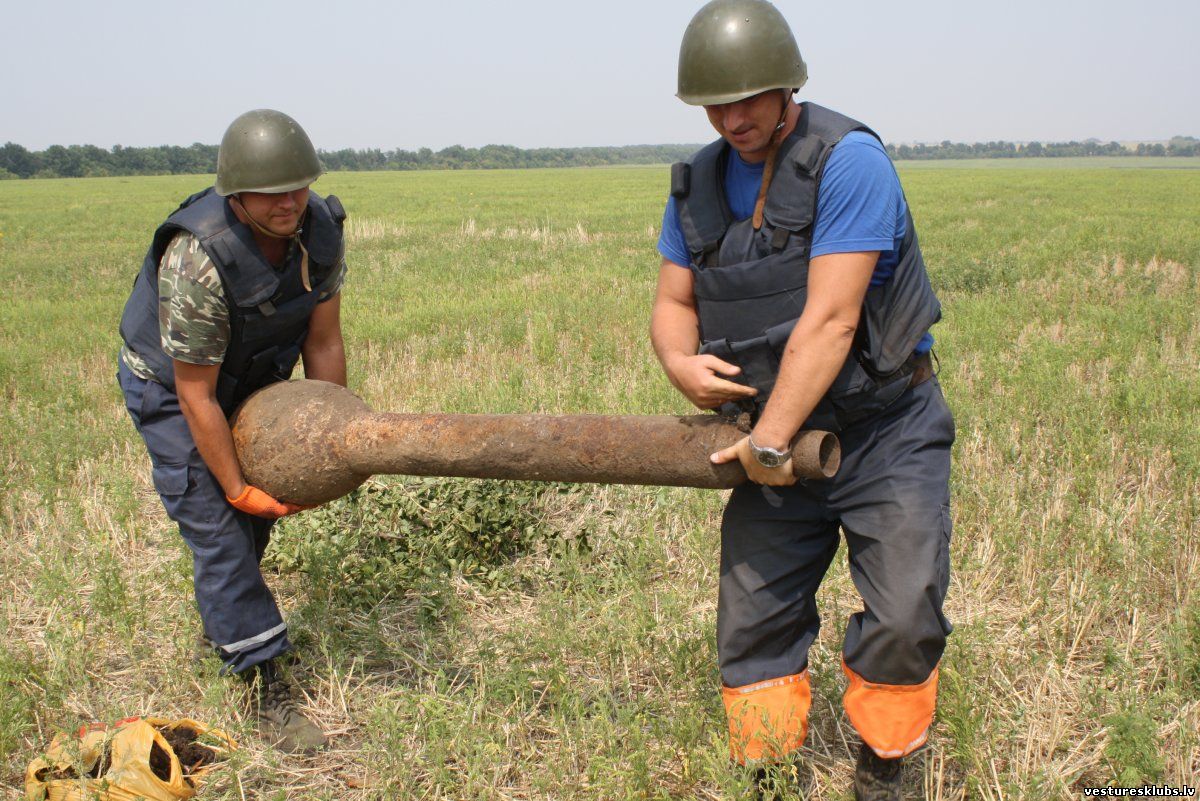

M-30 «Лукa Мудищев»

Latviešiem pazīstams kā "Ivans".


Būtībā tas ir M-13 ar 4 reizes lielāku sprāgstvielas pildījumu 7,1 kg : 28,9 kg. Šāviņa garums 1400 mm bez detonatora. Bruņojumā pieņemts 1942. gada jūnijā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Septembris.2016, 20:14 | Komentāri # 356
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

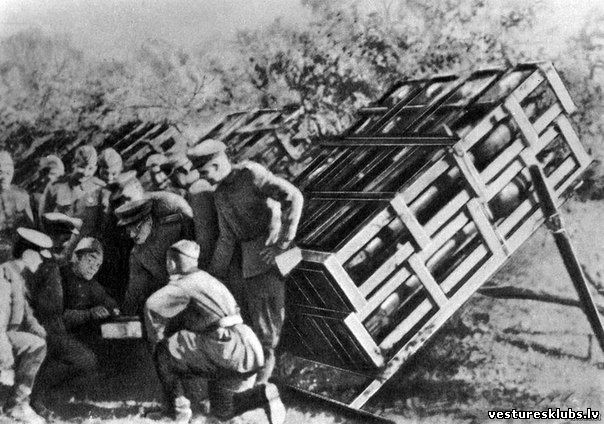

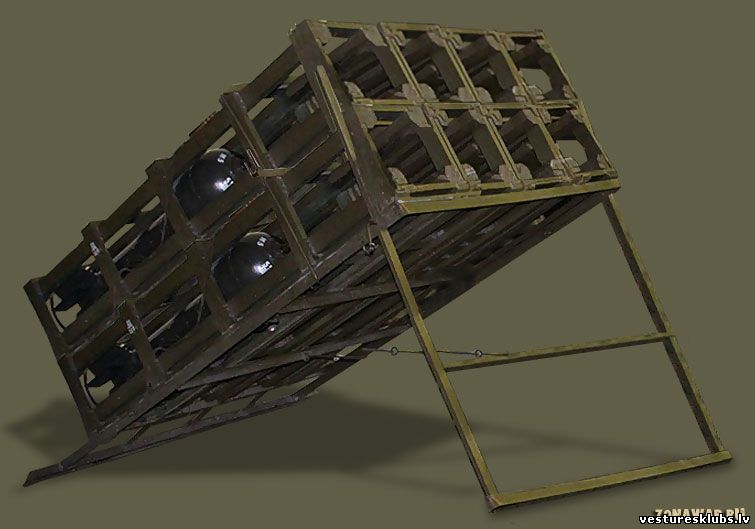

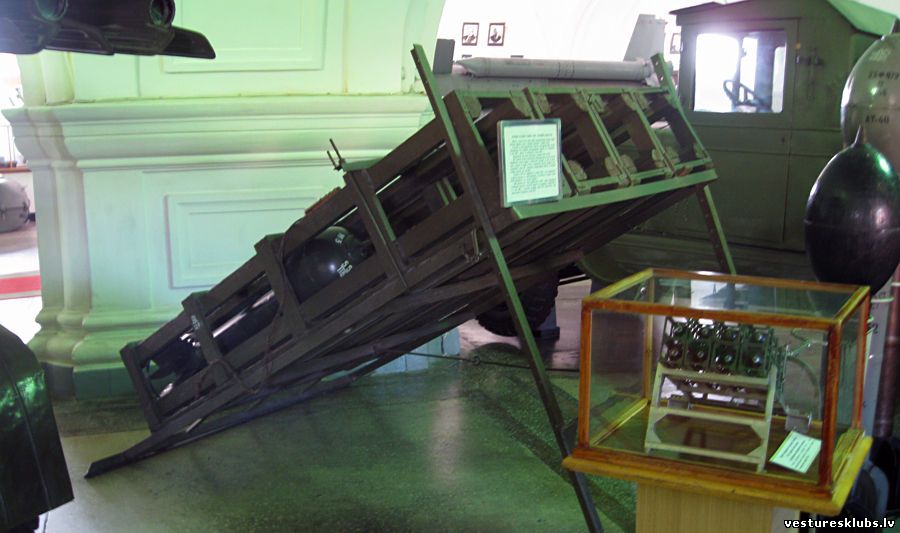

Palaišanas iekārtas bija līdzīgi kā vācu 280 un 320 mm reaktīvajiem šāviņiem - koka-metāla rāmji.

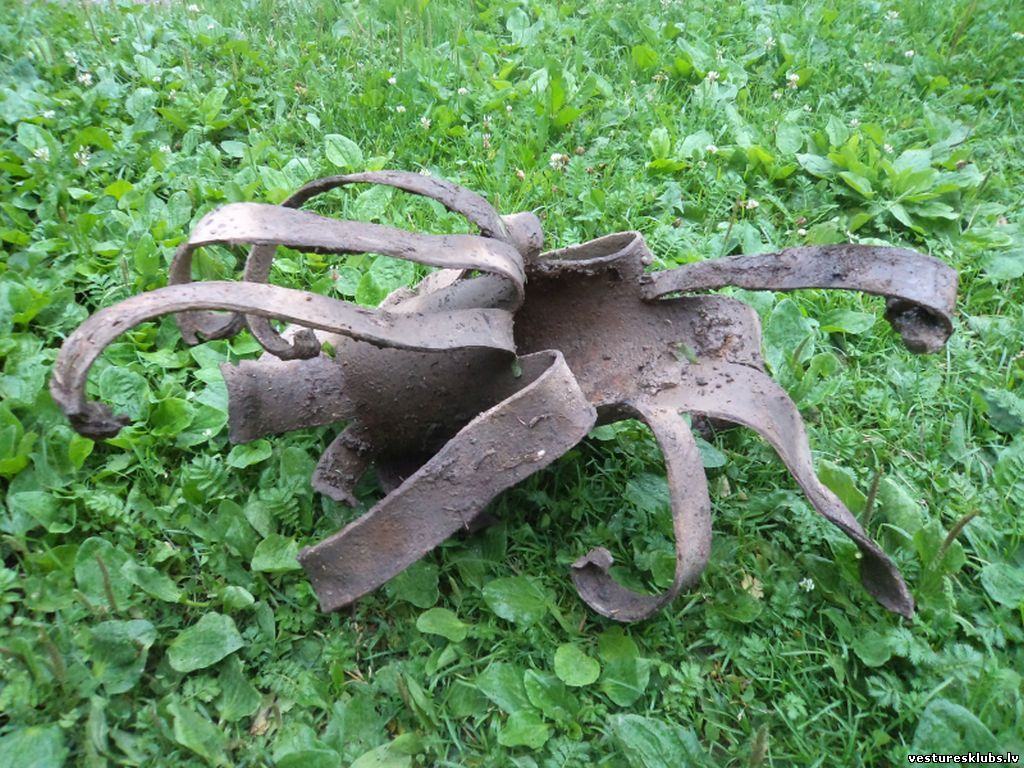

Nereti bija gadījumi, kad raķete iestrēga, un aizlidoja ar visu rāmi.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Septembris.2016, 20:33 | Komentāri # 357
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

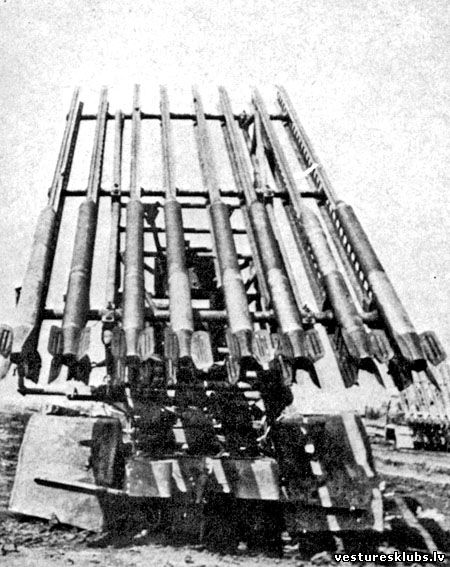

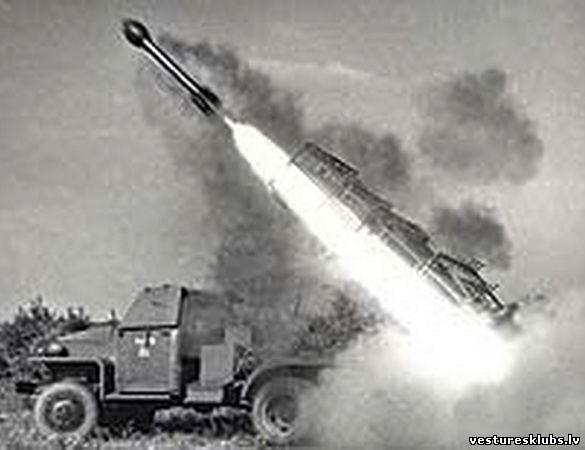

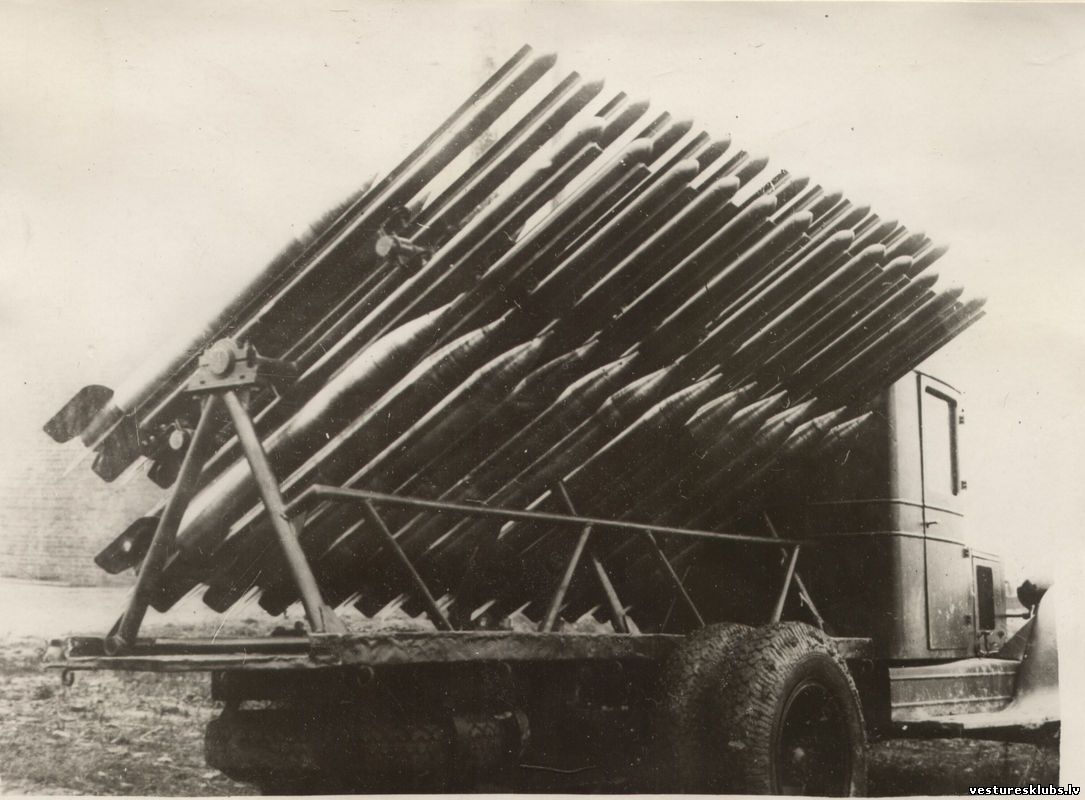

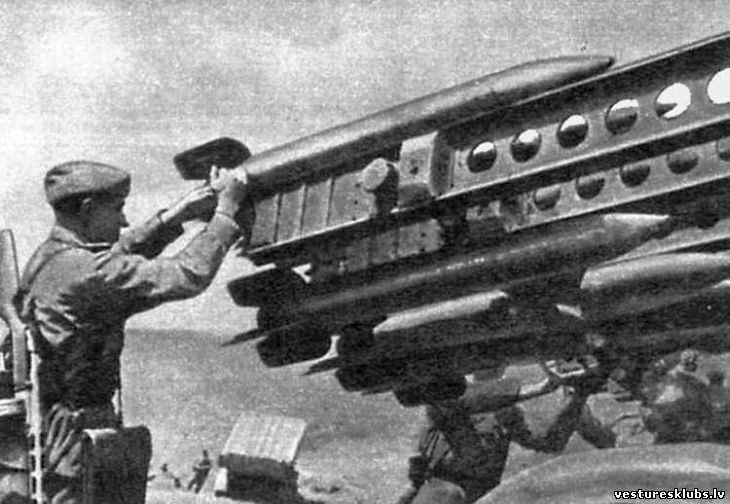

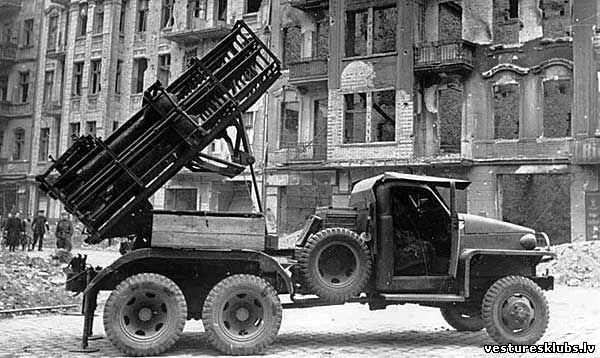

1944. gada sākumā palaišanas iekārtas tika pielāgotas montēšanai uz automašīnām, kas jūtami palielināja to mobilitāti. Tas gan bija iespējams pēc modeļa M-31 parādīšanās, jo M-30, tā mazā lidojuma attāluma dēļ, no mobilajām palaišanas iekārtām šaut nedrīkstēja.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 29.Septembris.2016, 05:33 | Komentāri # 358
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

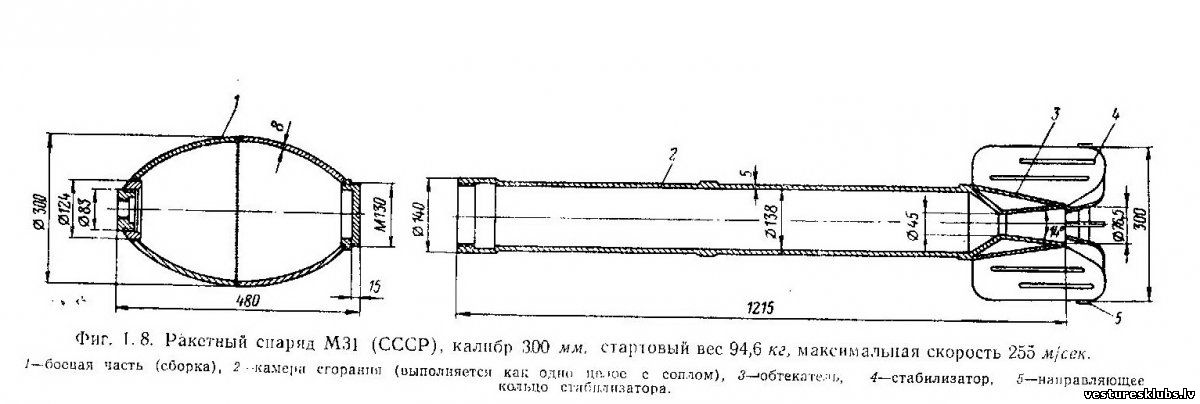

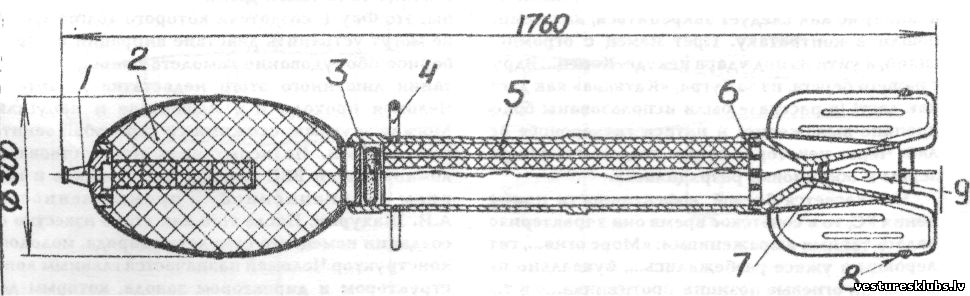

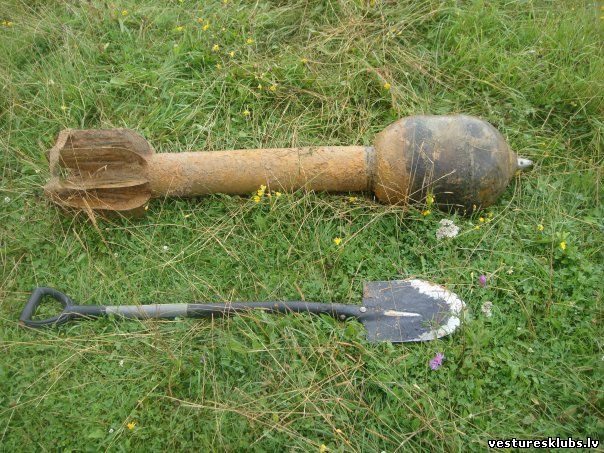

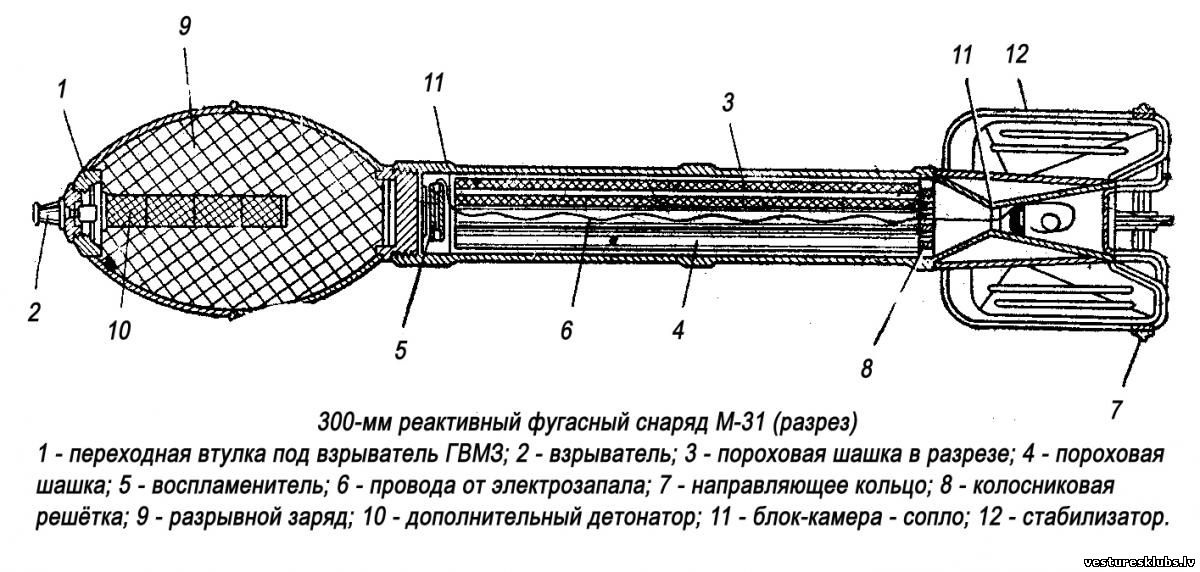

M-31


Garums 1760 mm bez detonatora. Šī bija uzlabota M-30 versija. Būtībā tika uzlabots raķetes dzinējs, kas ļāva to aizšaut tālāk. Līdz ar to kļuva iespējams izmantot mobilās palaišanas iekārtas. Bruņojumā pieņemts 1943. gada janvārī.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 29.Septembris.2016, 06:19 | Komentāri # 359
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
М-31-УК

šī bilde ir no 007 dzimtās puses...

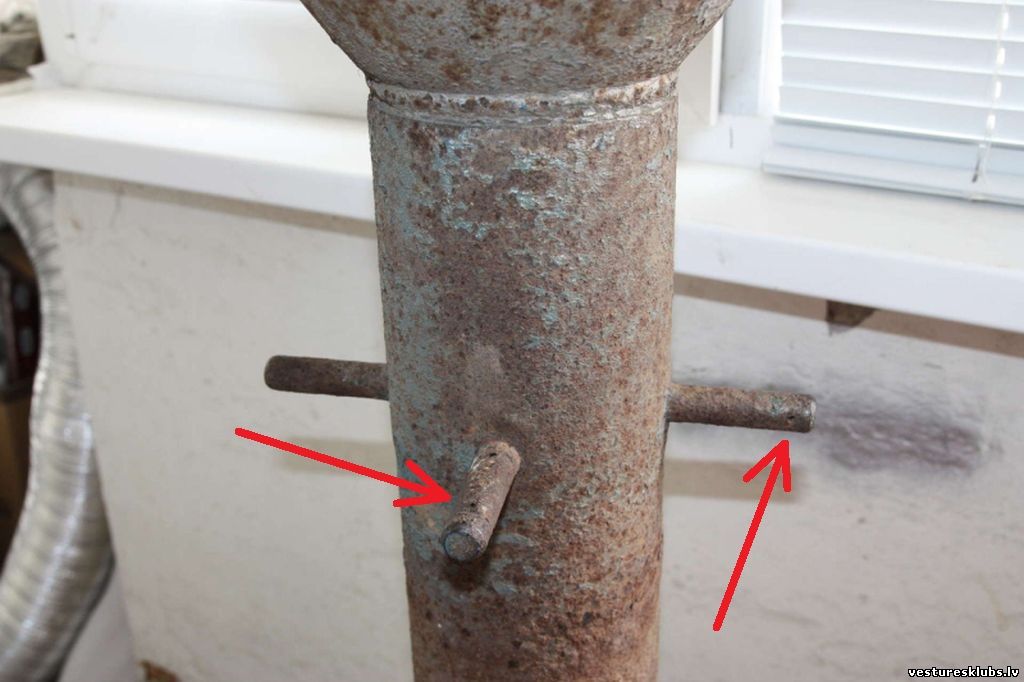

Bruņojumā pieņemts 1944. gada aprīlī, šis šāviņš kļuva par pirmo, kuram piemita daudz maz lielāka precizitāte.
Vācieši reaktīvo šāviņu precizitāti panāca ar to ātro rotāciju ap savu asi, ko radīja zināmā leņķī izveidotas reaktīvās sprauslas. Krievi paļāvās uz stabilizatora spārniņiem, kuri nespēja nodrošināt precizitāti. "Katjušu" izklaide bija milzīga, bet "Ivaniem", to sliktākas aerodinamikas dēļ, vēl lielāka. Sākumā rotāciju mēģināja panākt ar ieslīpi novietotajiem spārniņiem, līdzīgi kā vācieši to izdarīja ar 8 cm Wurfgranate Spreng, bet efekts nebija pietiekams. М-31-УК tika aprīkots ar sānos iemontētām papildus sprauslām, kuras lika šāviņam rotēt, tādējādi krietni uzlabojot tā precizitāti.


Pēc šiem "radziņiem" tad nu arī to viegli atšķirt no M-31. Garums abiem šāviņiem identisks - 1760 mm bez detonatora.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 29.Septembris.2016, 09:42 | Komentāri # 360
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
"Katjušas" mīts.

Pēc WWII beigām tika sacerēti daudzi mīti, piemēram "Panfiloviešu varoņdarbi", tanku un lidmašīnu tarāni, "Prohorovkas tanku kauja", un kā viens no tiem - "Katjušas efekts".
Būtībā "Katjušas efekts" bija analogs pikējošo bumbvedēju Junkers 87 (Stuka) sirēnai, ar to atšķirību, ka krievu reaktīvie šāviņi radīja arī šķembas, kuras kādu fašistu tomēr nogalināja. Pirmā piedzīvotā "Staļina ērģeļu" zalve, līdzīgi kā pirmās ugunskristības beidzās ar šoku. Viens vēma, cits pietaisīja bikses, kāds izlēca no ierakuma, kur arī beidza savas gaitas laicīgajā pasaulē - tā tas bija abās pusēs.
Pirmās "Katjušas" bija aviācijas šāviņi ar aizdedzinošo un šķembu-fugasa lādiņu. No aizdedzinošām krievi drīz vien atteicās, jo šāviņš P3C-132 bija pildīts ar termītu, kas radīja brīnumsvecītei līdzīgu efektu. Ja uzkrita uz benzīna mucas - labi, ja ne - tad nekā...
Pats šāviņš bija ļoti neprecīzs. Kā jau minēju, atšķirībā no vācu "Miglas metējiem", tā trajektoriju noteica spārniņi. Rezultātā šāviņu izklaide bija liela. Šaujot pa mērķi 3000 m attālumā novirze pa labi un kreisi sastādīja 51 m, bet uz priekšu un atpakaļ 257 m... (nabaga Oršas stacijas apkārtnes iedzīvotāji bimbat ) M-30 un M-31 precizitāte "pateicoties" sliktākām aerodinamiskajām īpašībām, bija vēl nožēlojamāka.

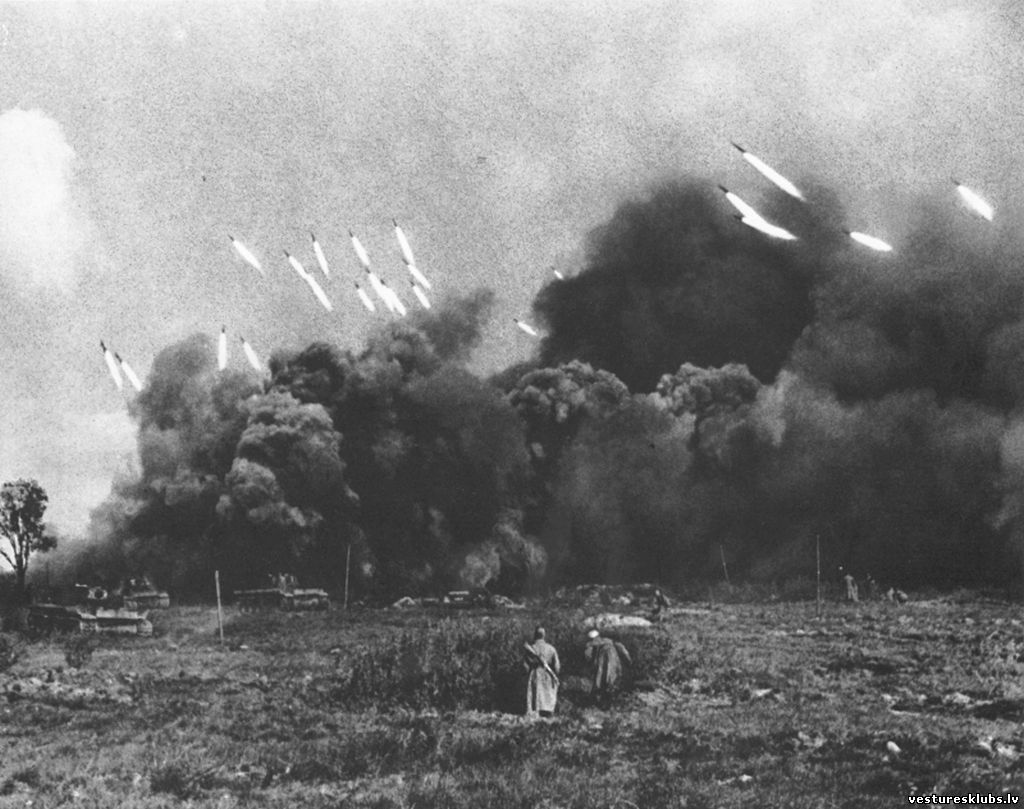

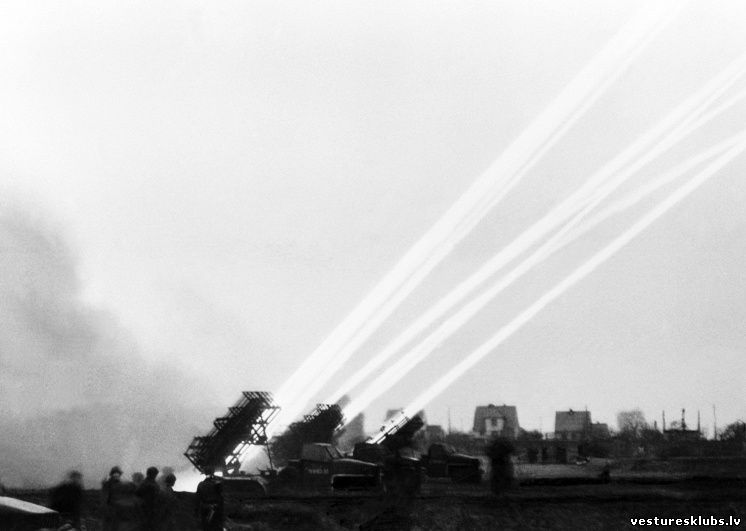

Lūk skaists skats ar šāviņiem M-13 no attāluma.

Te M-31
redzamas novirzes jau pašā zalves sākumā...

Vācieši nokopēja šāviņu M-8, un nedaudz uzlabojuši tā precizitāti (ieslīpi spārniņi, kas iegrieza raķeti ap savu asi) pieņēma bruņojumā. Kāpēc? Jo "pateicoties" šāviņu izkliedei, tas noklāja krietni lielāki platību nekā Wurfgranate, un bija daudz maz efektīva pie pretinieka dzīvā spēka koncentrācijas īsi pirms uzbrukuma (kad tie neslēpjas ierakumos). Pirms pašu uzbrukuma sākuma viņi izmantoja savus reaktīvos šāviņus.
1944. gada aprīlī, līdz ar šāviņa М-31-УК parādīšanos, precizitāte krietni uzlabojās, bet tik un tā nelīdzinājās vērmahta rīcībā esošajiem ieročiem. Tikai pēc 9. maija parādījās pirmās palaišanas ierīces ar spirālveida vadulām.


Tiesa, arī šis variants, lai gan bija krietni labāks no precizitātes viedokļa, neatrisināja problēmu pilnībā. Milzīgās slodzes dēļ, vadulas ilgi nekalpoja, un šāviņam tajās iestrēgstot, rezultāts bija bēdīgs...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

KašātajsDatums: Sestdiena, 01.Oktobris.2016, 08:16 | Komentāri # 361
Gredzenu pavēlnieks

Komentāri: 922
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Balvu ielāde ...
Quote Meilis ()
Man radās jautājums? Cik īsti svēra ''Ivans'' pirms izlidošanas?

Вес окончательно снаряженного снаряда М-31-УК, кг, 94,8.
http://rbase.new-factoria.ru/missile/wobb/bm-31-12/m31-uk.shtml


Komentāru rediģēja Kašātajs - Sestdiena, 01.Oktobris.2016, 08:20














ValduhaDatums: Trešdiena, 05.Oktobris.2016, 10:12 | Komentāri # 362
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Granātas.

Varētu iedalīt 4 lielākās grupās:
1. Kājnieku granātas.
2. Dūmu granātas.
3. Prettanku granātas un magnētiskās mīnas.
4. Šauteņu granātas.
5. Aviācijas granātas.

Rokasgranātas (PSRS).

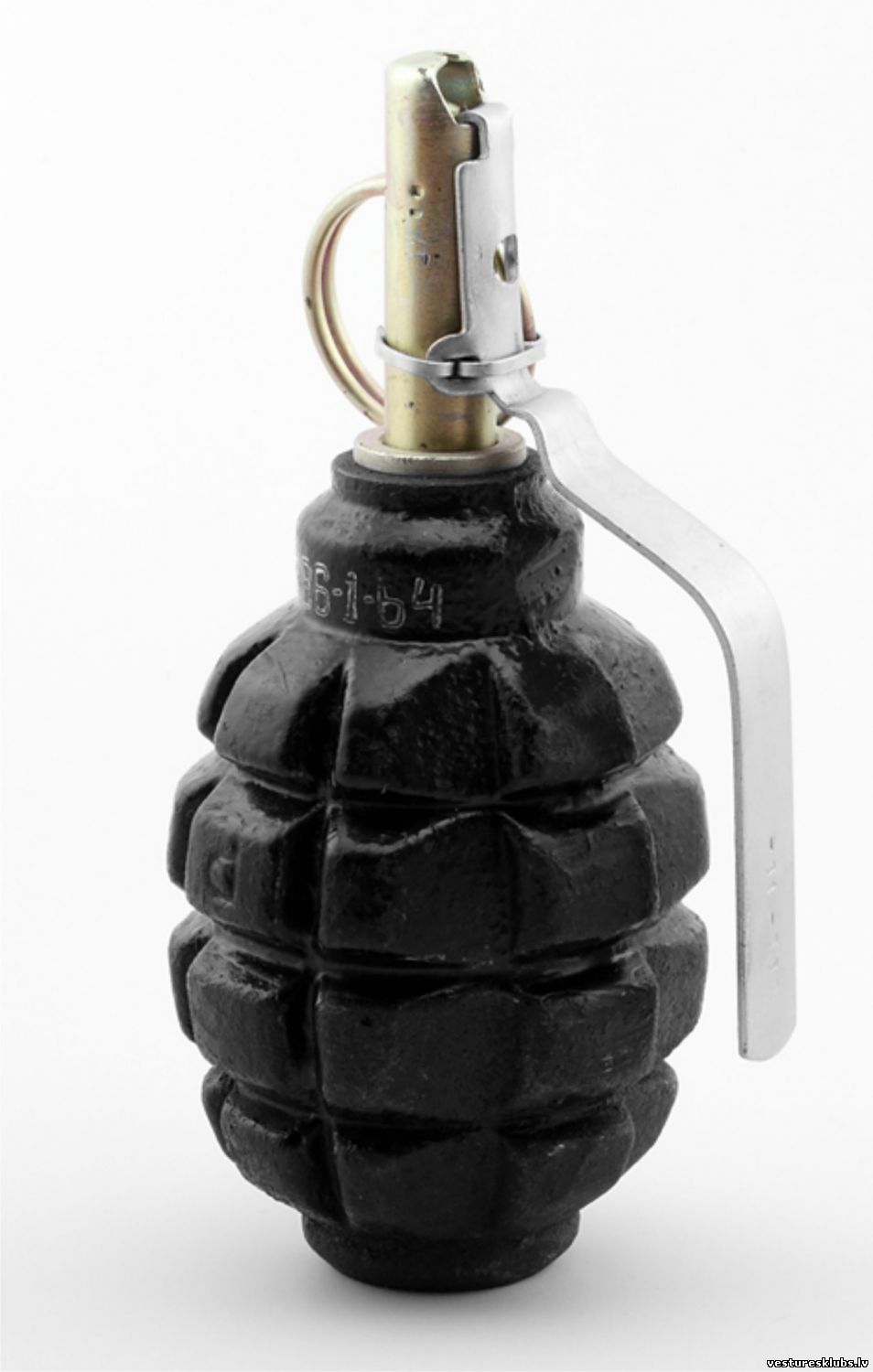

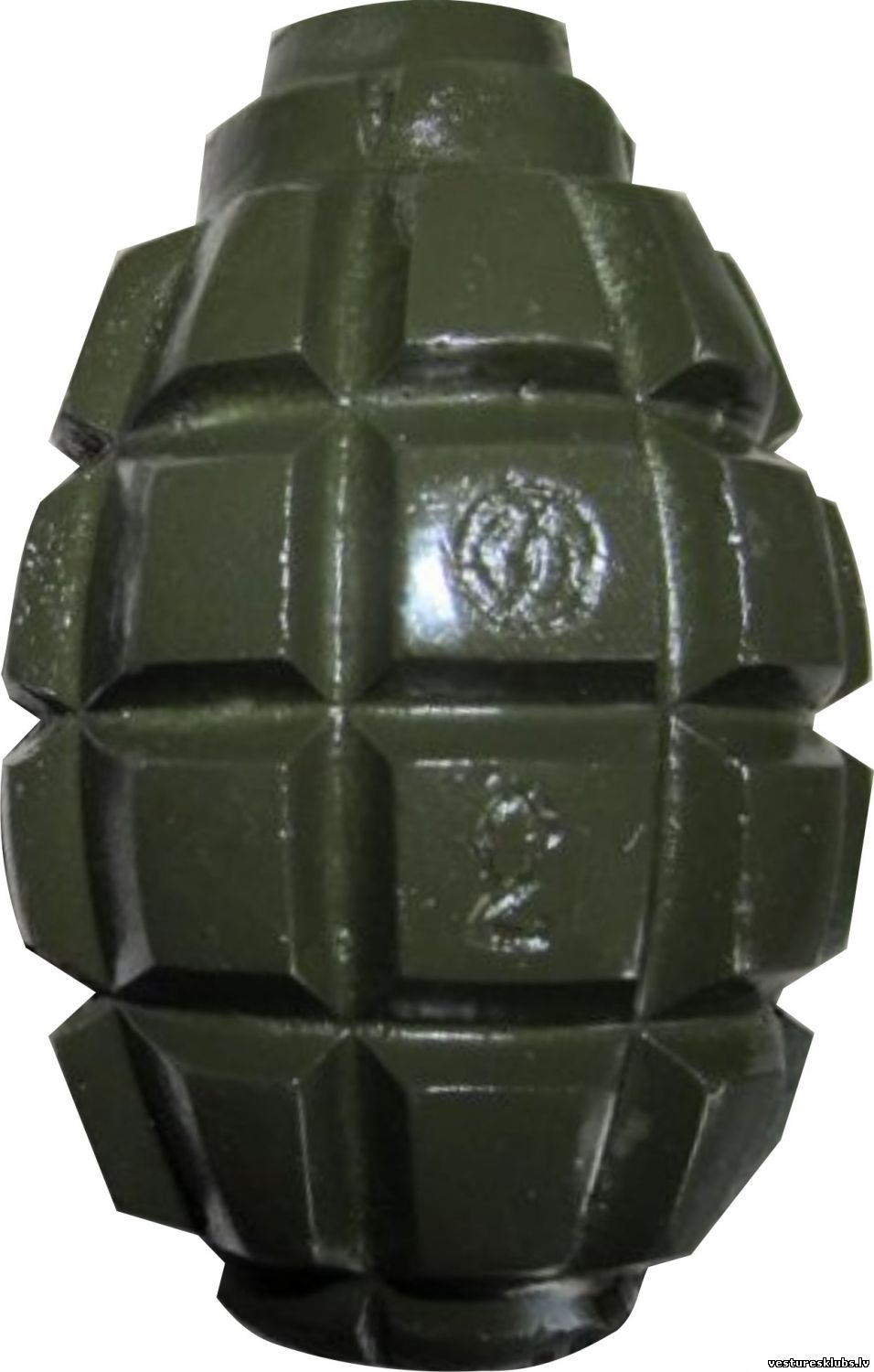

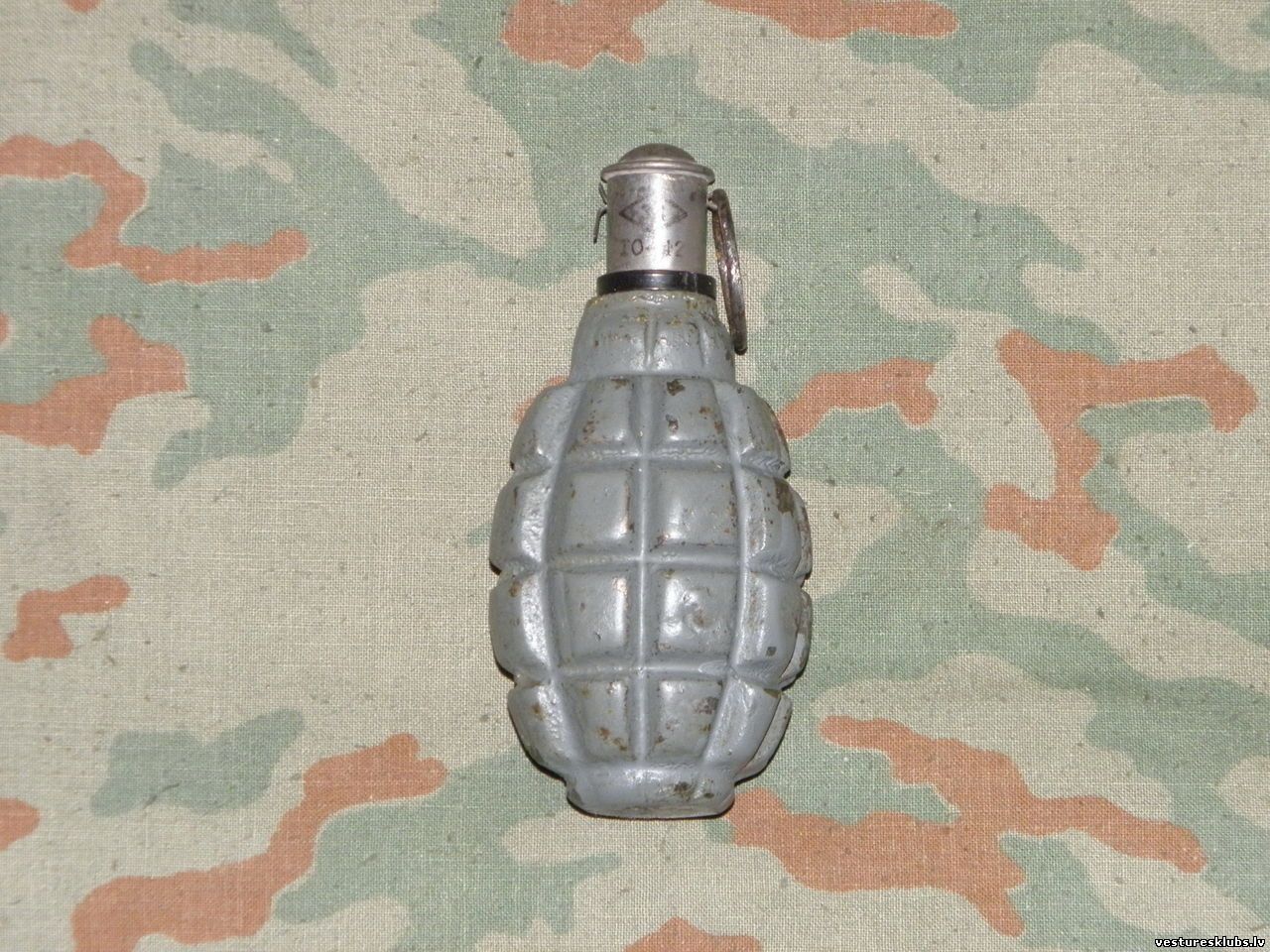

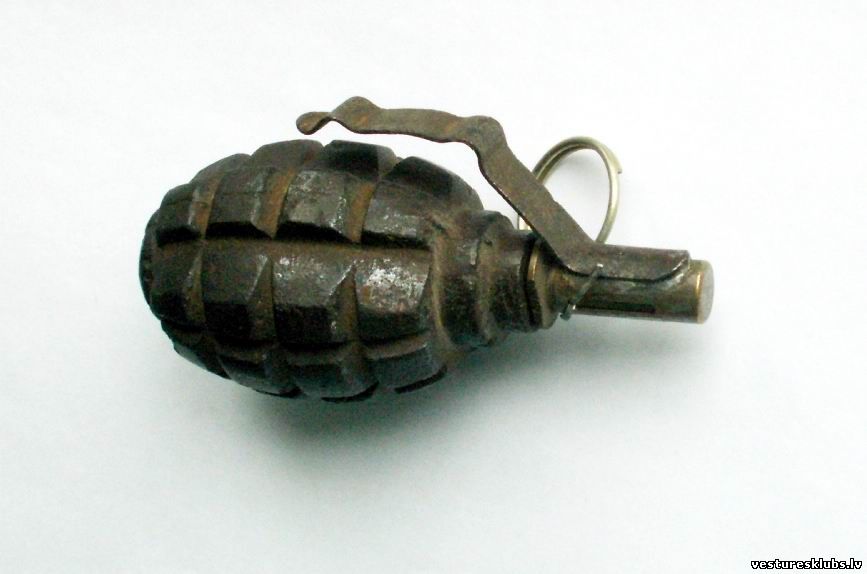

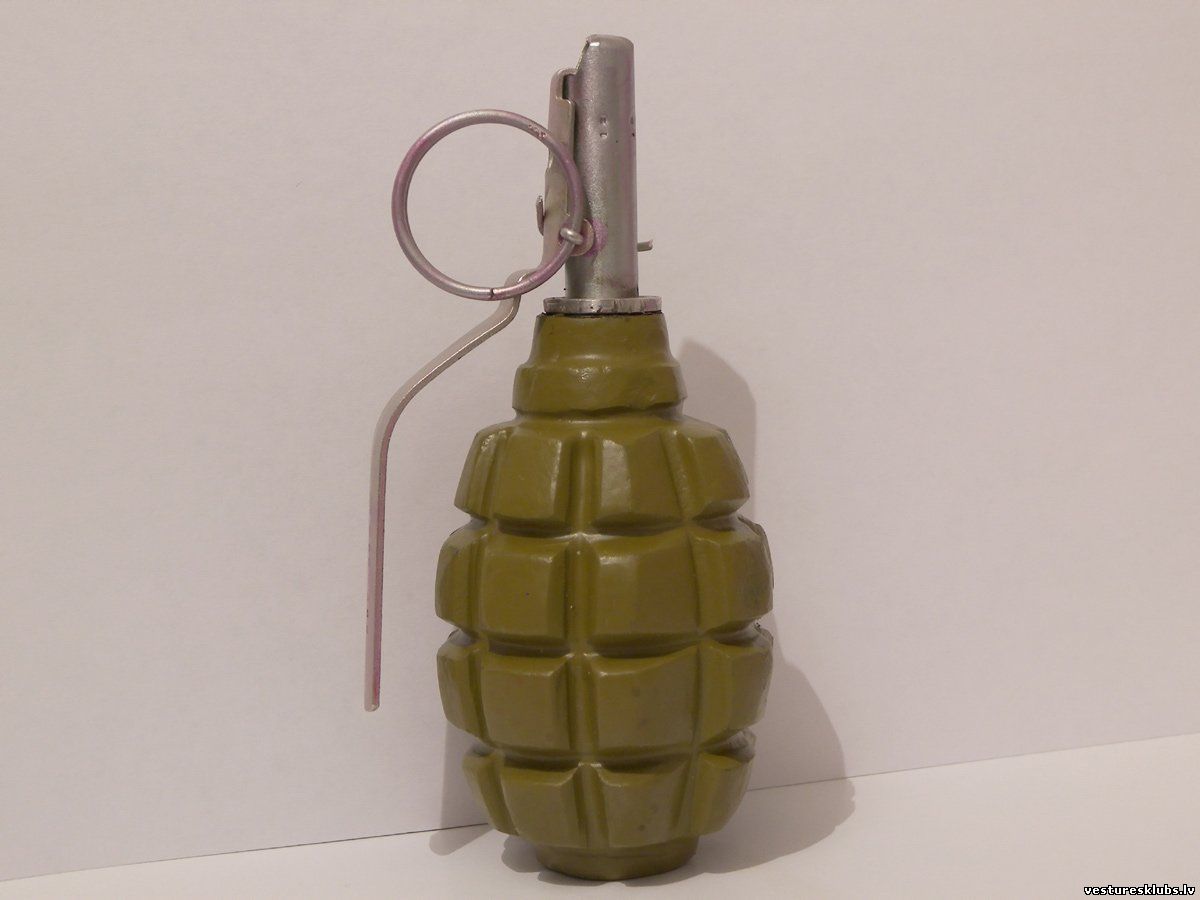

F-1 (Ф-1)

Tautā saukta par "Čiekuru". Viena no populārākajām un visbiežāk atrodamajām granātām.



Bija paredzēta izmantošanai aizsardzībā, jo šķembu izlidošanas attālums (līdz 200 m ???) krietni pārsniedza tās aizsviešanas attālumu (30 - 40m).

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 10:28 | Komentāri # 363
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

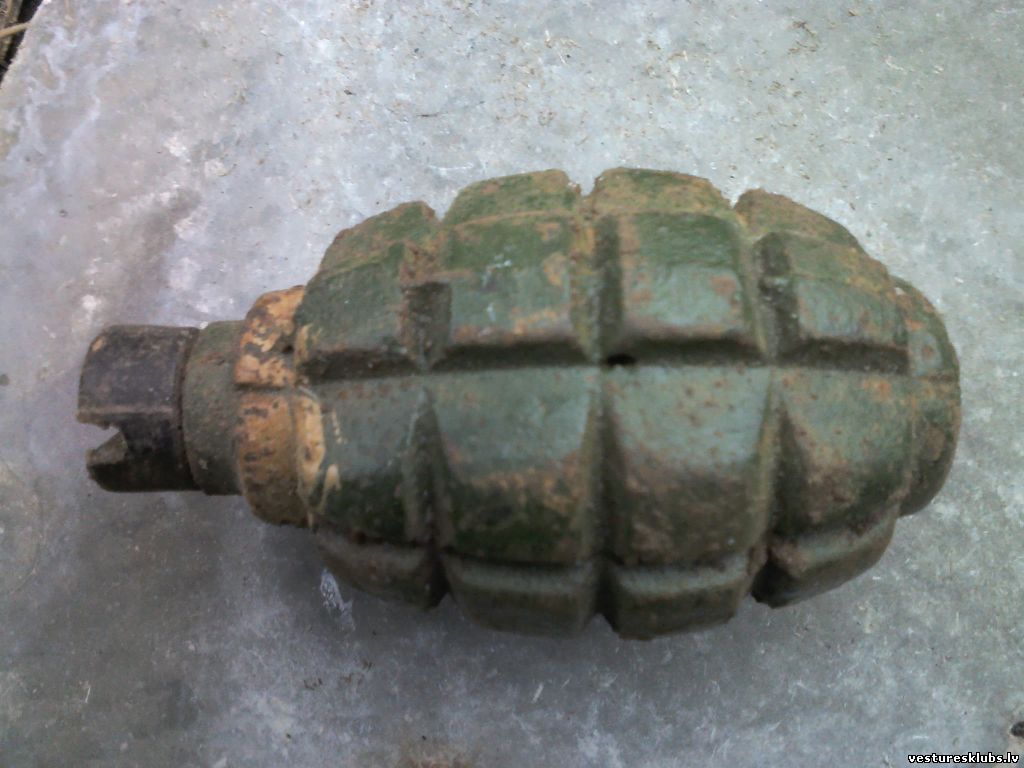

Granāta F-1 radīta 1915. gadā Francijā.


WWI laikā to savā bruņojumā pārņēma arī Krievija.

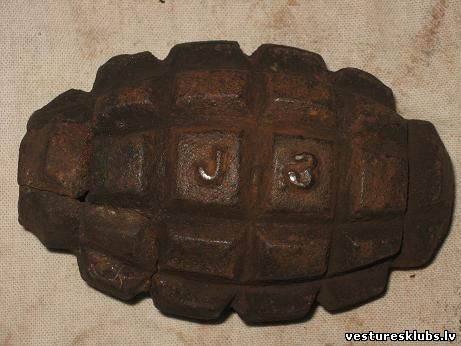

Granātas korpuss krieviem - divu veidu:

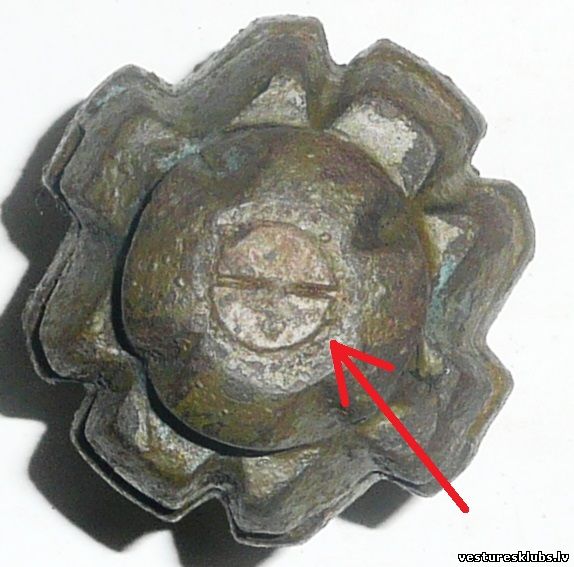

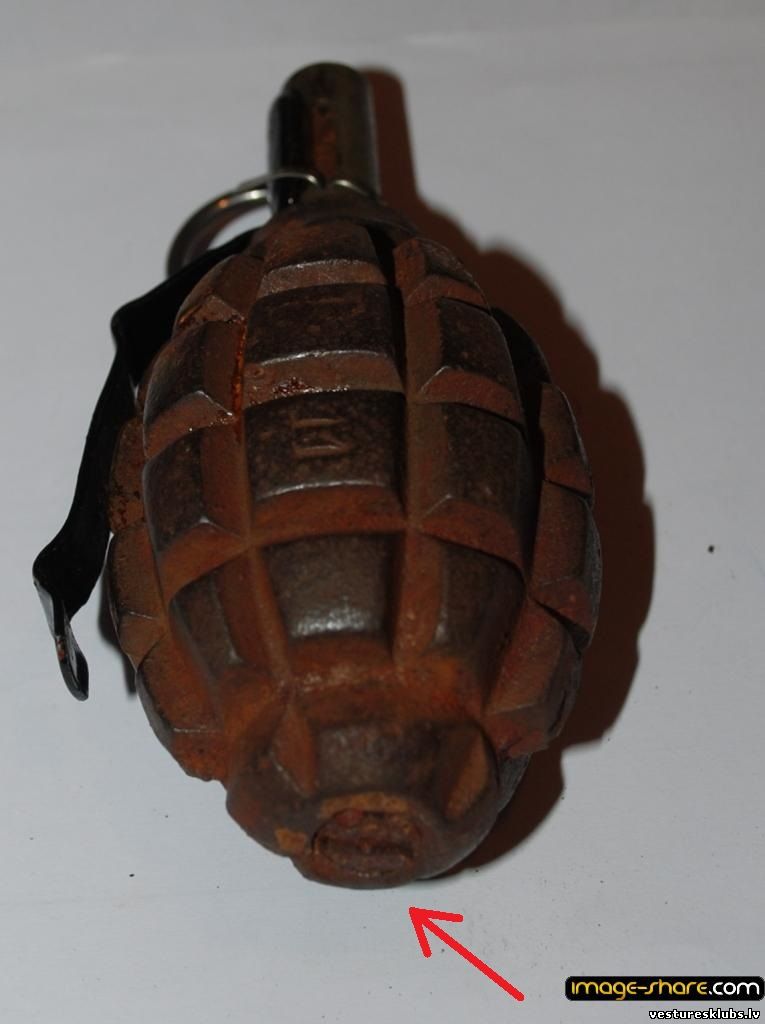

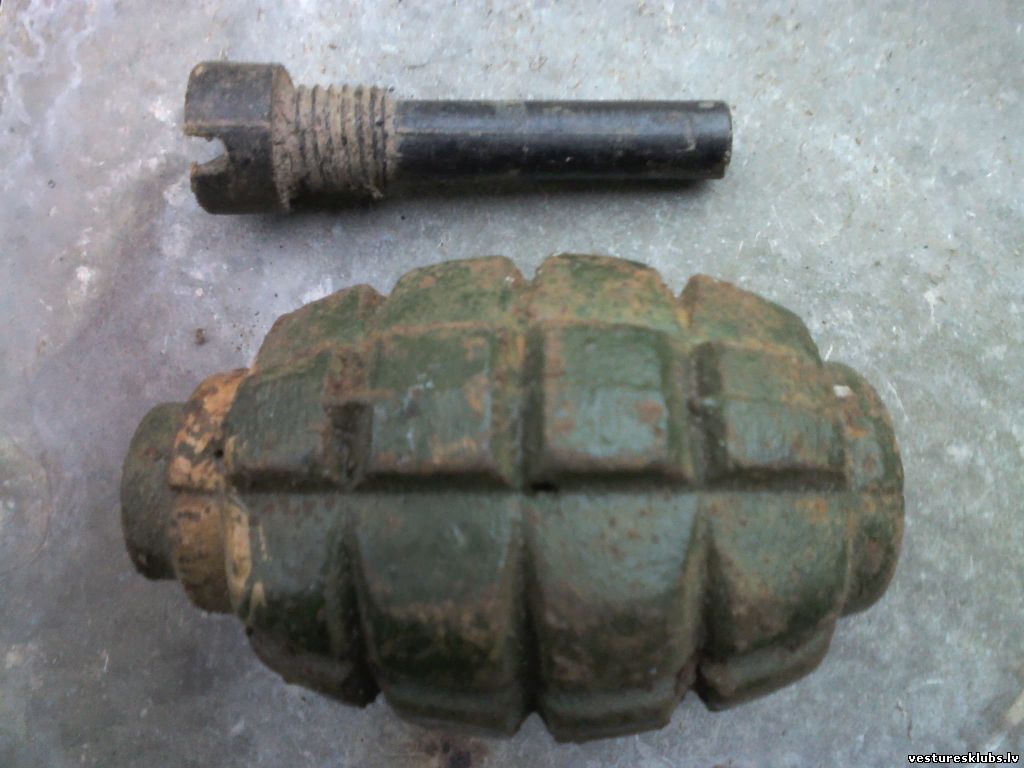

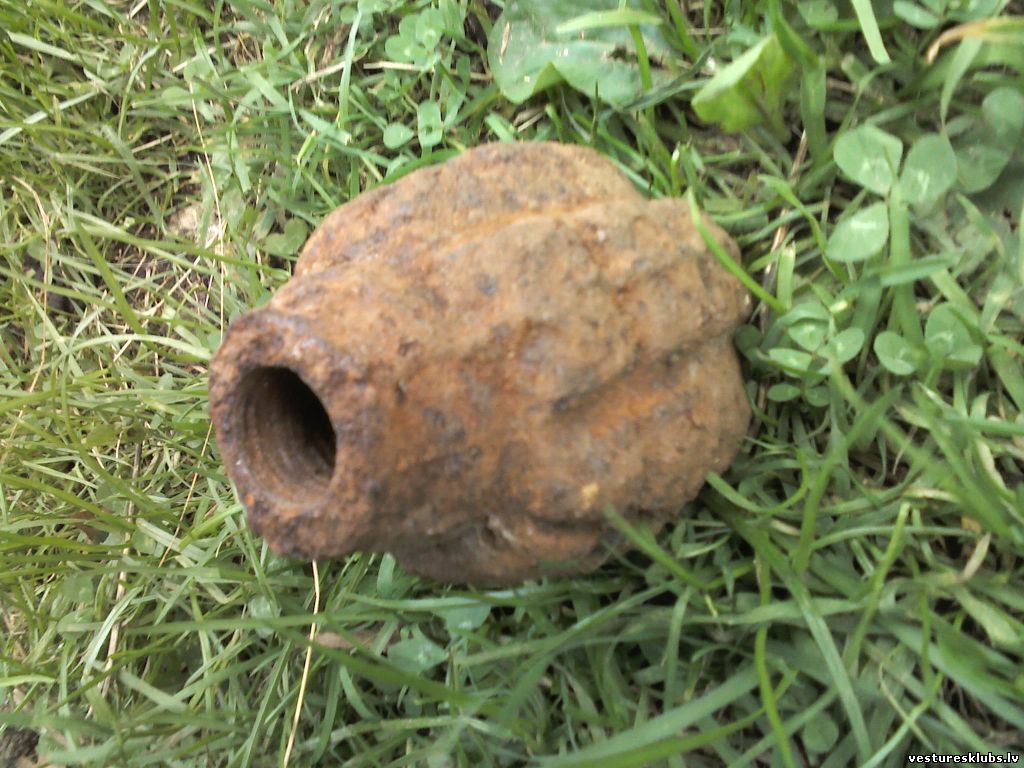

1. "Franču tipa" (agrīnās) ar skrūvi apakšā, kas bija ierīkota, lai granātu varētu izšaut arī no šautenes. Krievijā gan to nedarīja, bet, par cik tā bija kopija, skrūve tika likta. Tādas arī tika izmantotas WWII.


2. "Krievu tipa" (vēlīnās) bez skrūves.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 10:31 | Komentāri # 364
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

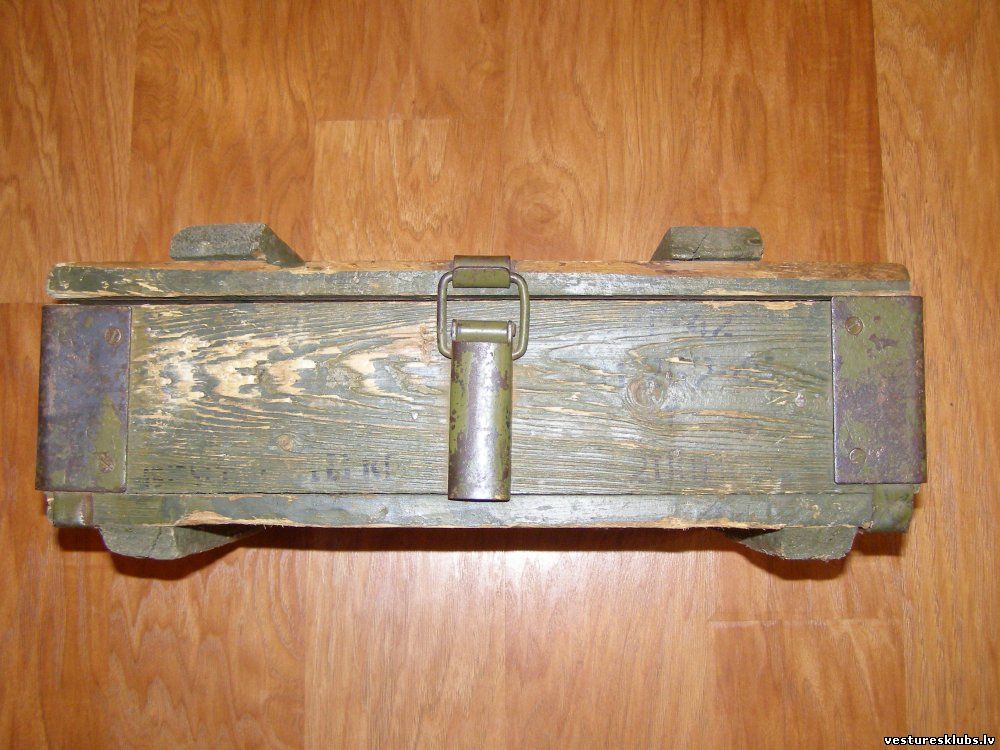

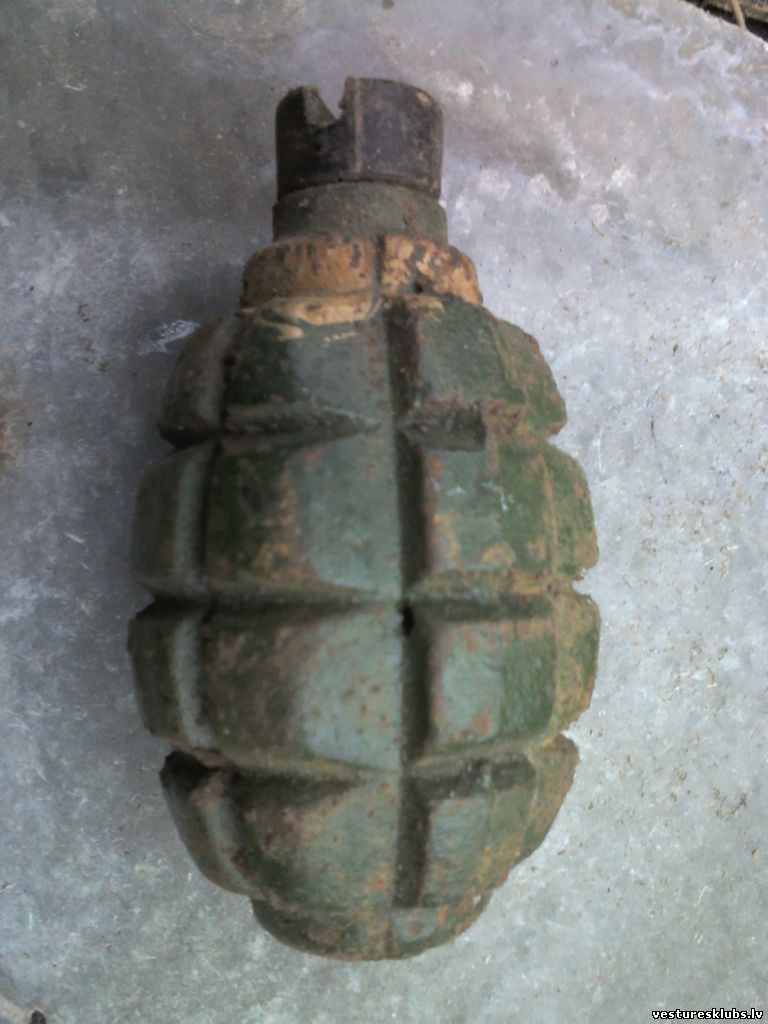

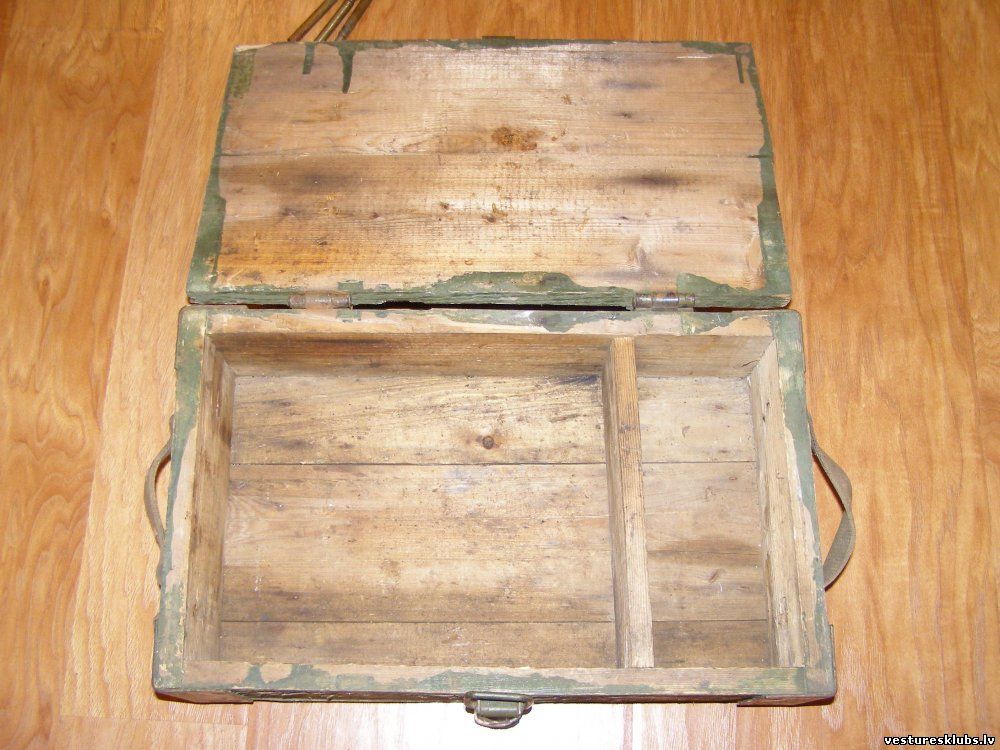

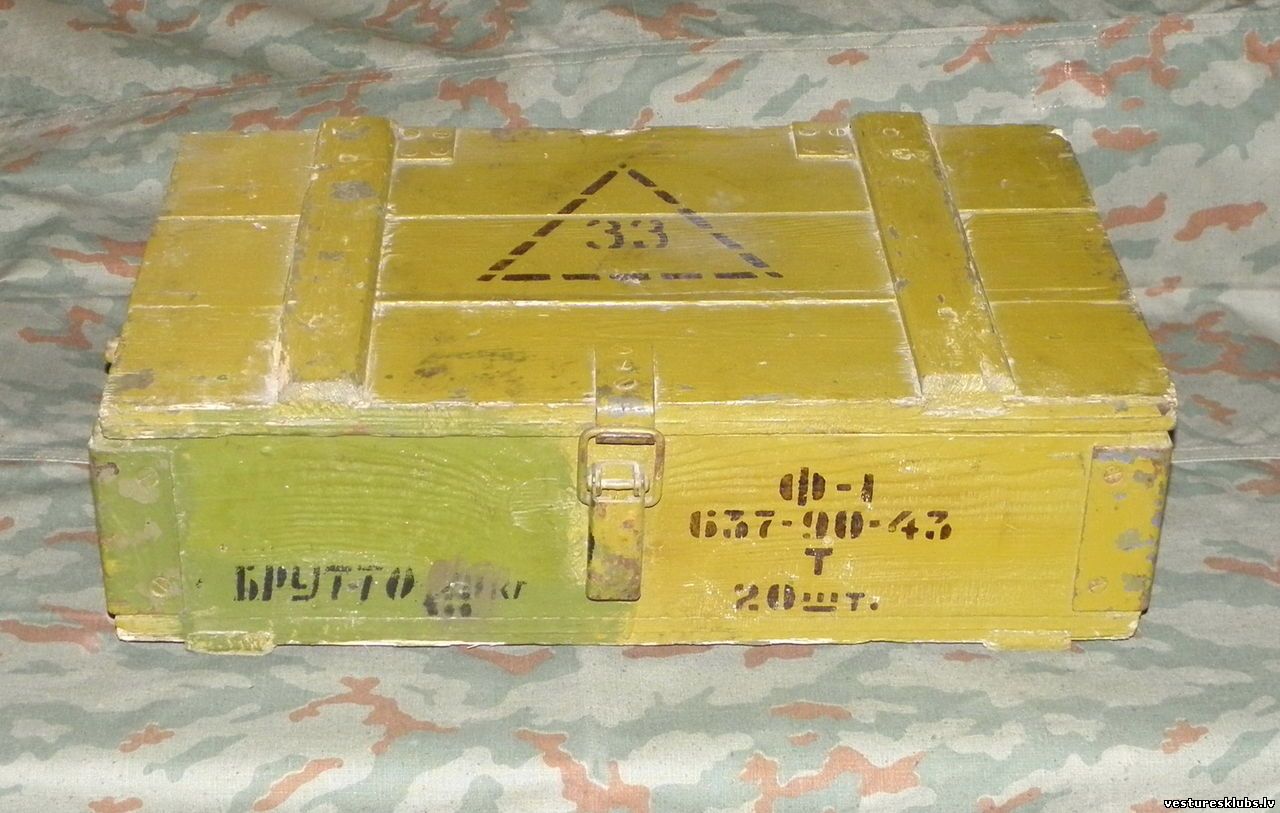

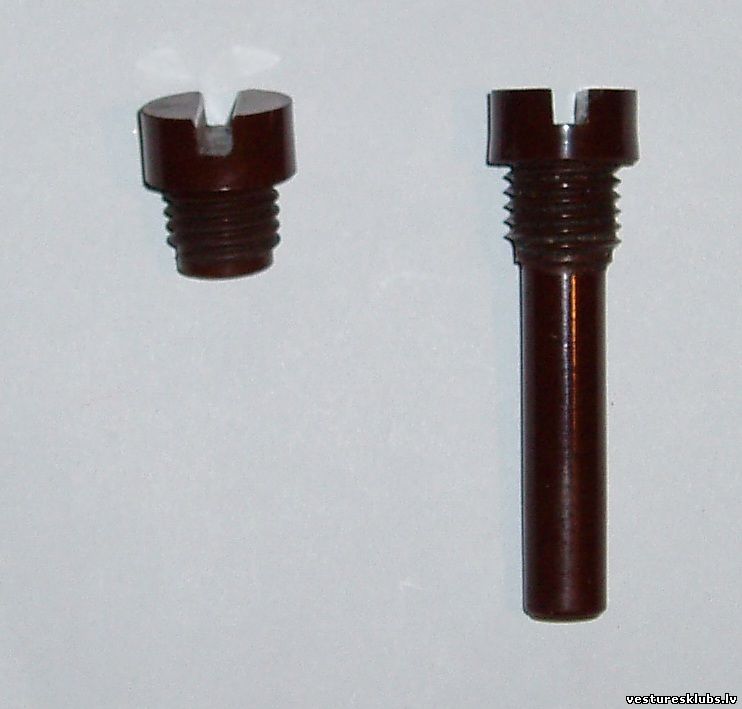

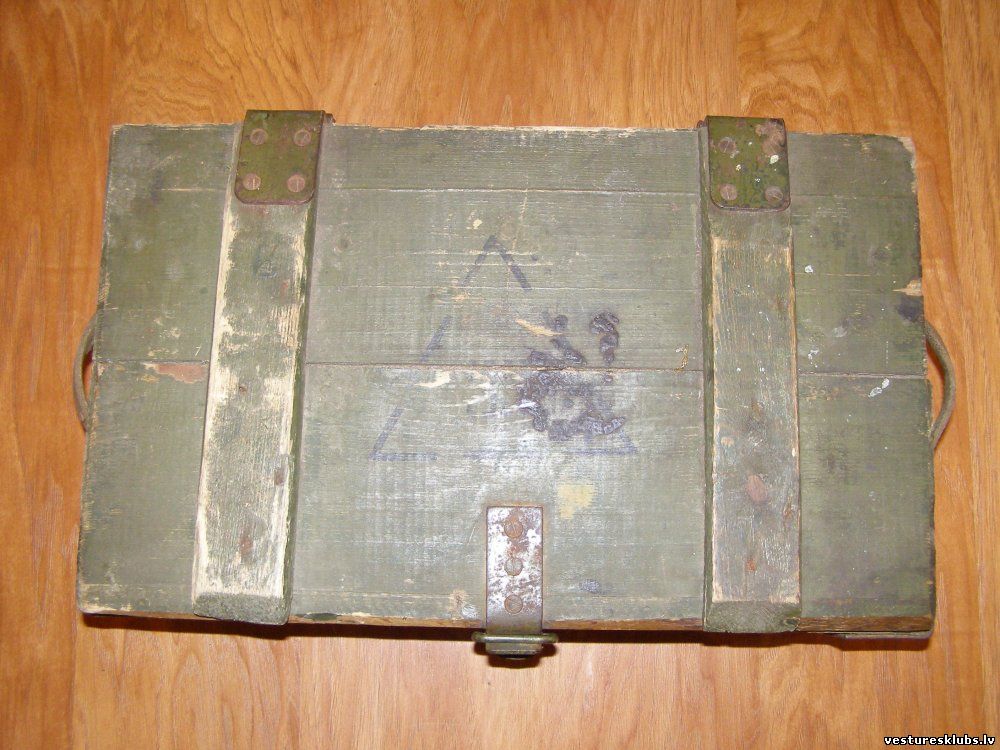

Transportēja koka kastēs pa 20 gabalām.

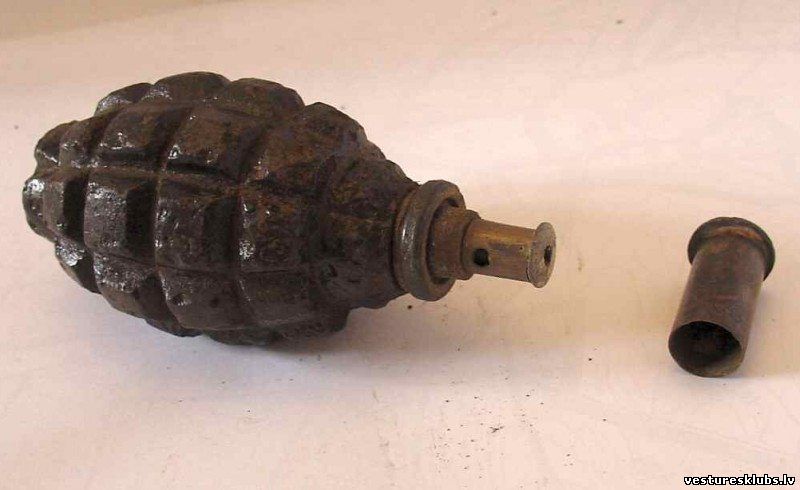

Transportēšanas variantā granāta bija bez detonatora. Tā vietā atradās ieskrūvēta ebonīta skrūve


Šādā stāvoklī atrasta granāta nav sprādzienbīstama, bet mājās to tik un tā nest nedrīkst, jo iekšā atrodas sprāgstviela. Reizēm gadās arī jau izdegusi čaula - no kriminālatbildības viedokļa drošs eksemplārs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 10:56 | Komentāri # 365
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Granātām bija triju veidu detonatori:

1. Kovešņikova
2. УЗРГ - 42
3. Čarušina

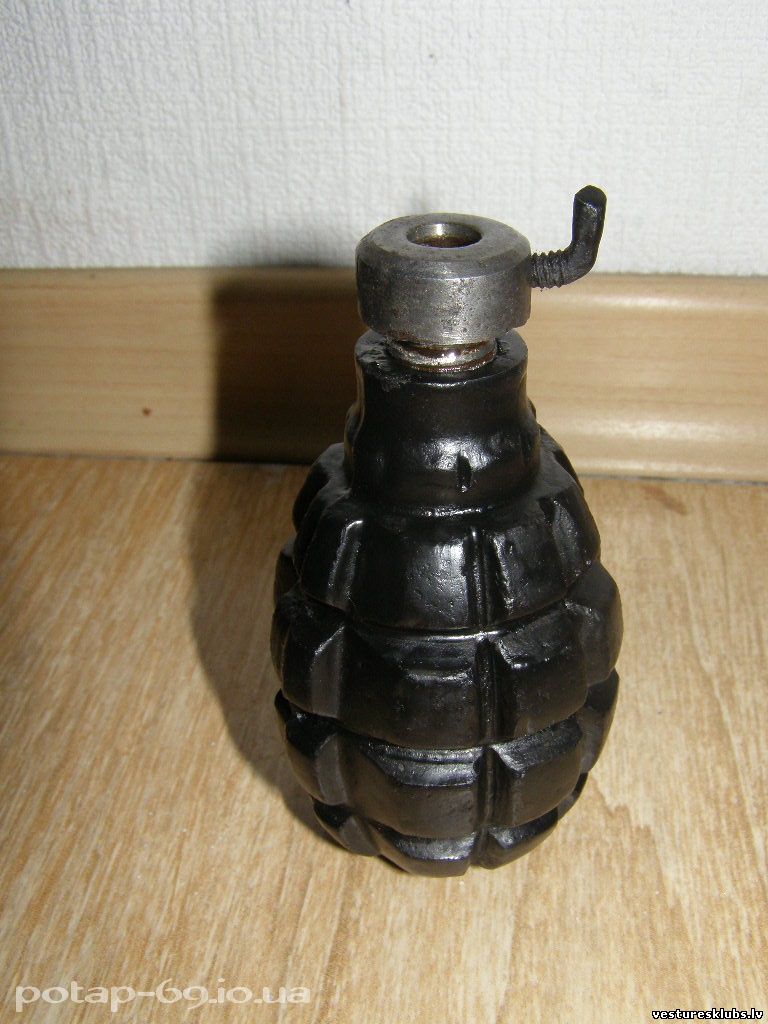

Kovešņikova.

1928. gada modelis. Lai arī ražoja līdz 1942. gadam, jau saražotie "čiekurgranātās" tika izmantoti līdz pat kara beigām.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 11:03 | Komentāri # 366
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

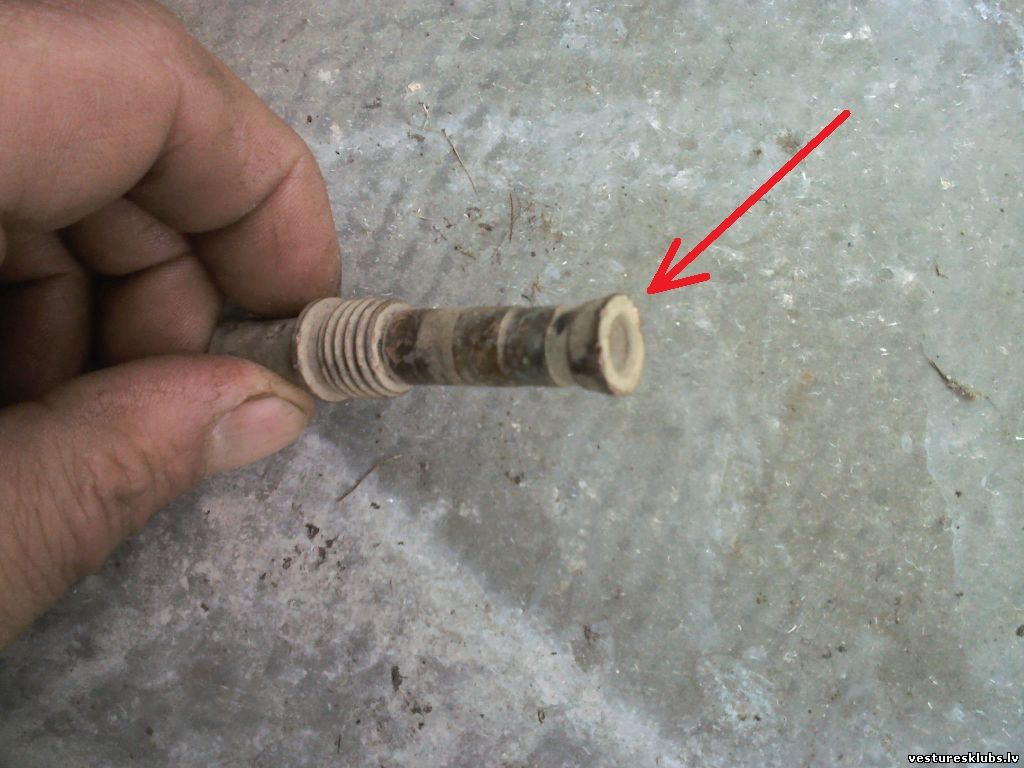

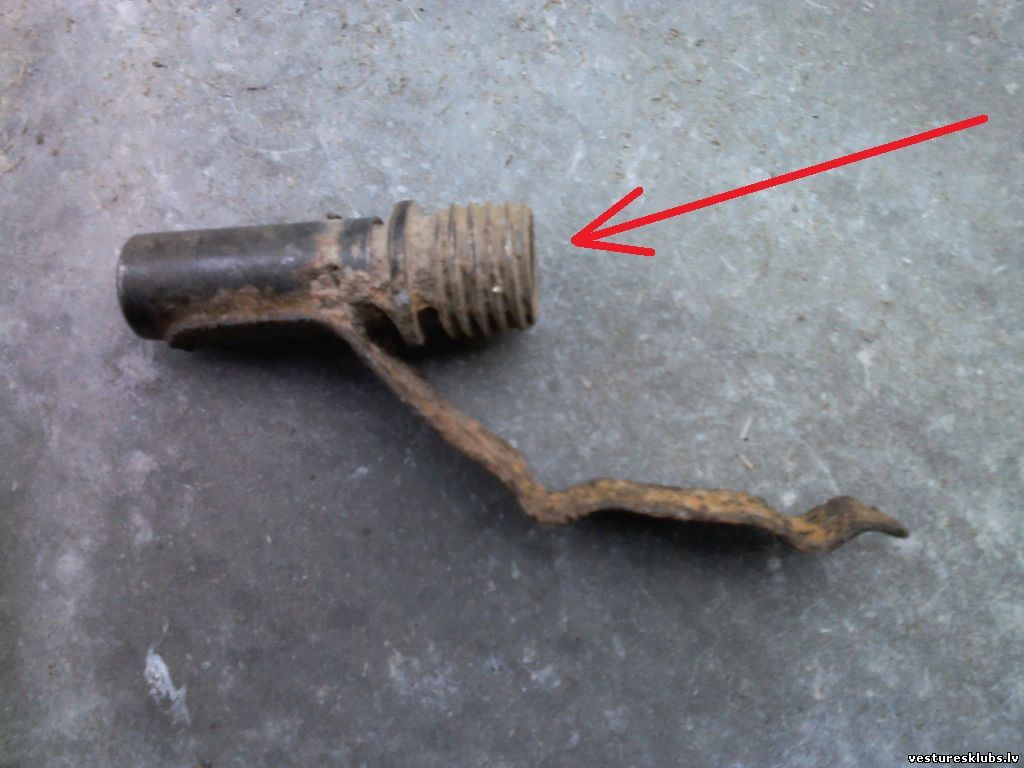

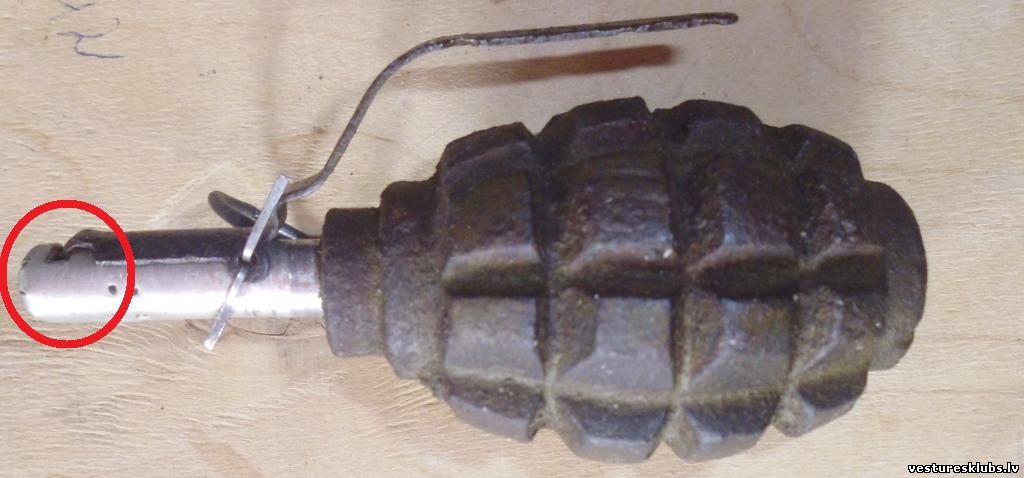

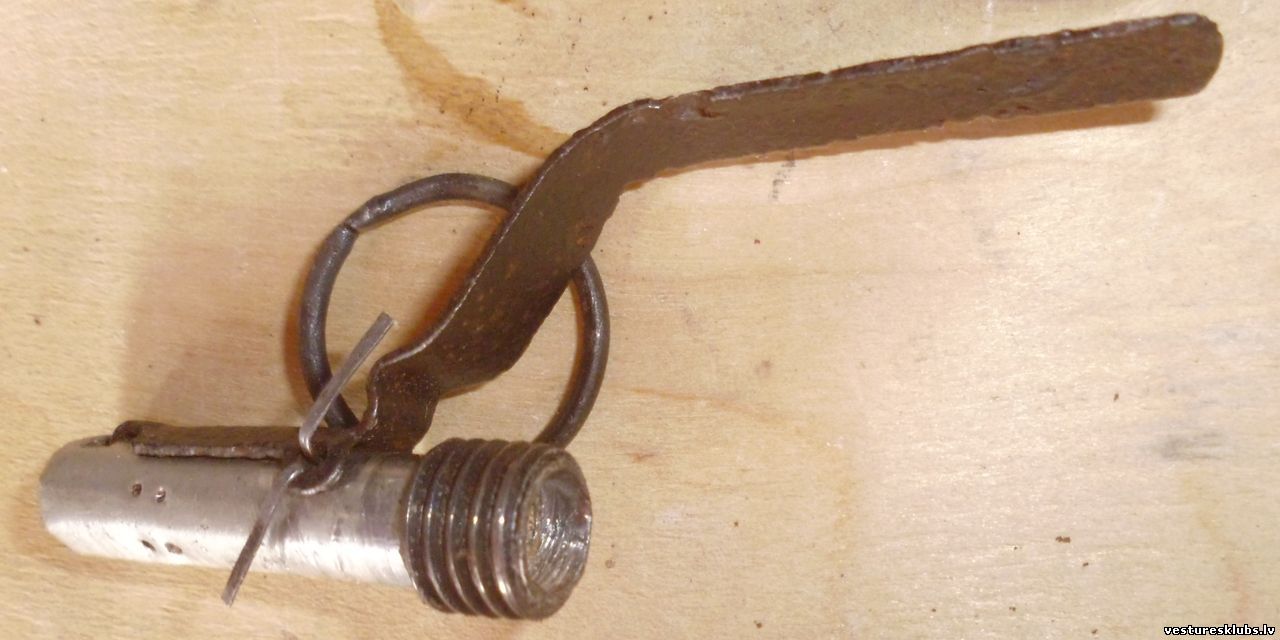

Šāds izskatās atrasts nekaitīgs Kovešņikova detonators, bez paša spridzinātāja.

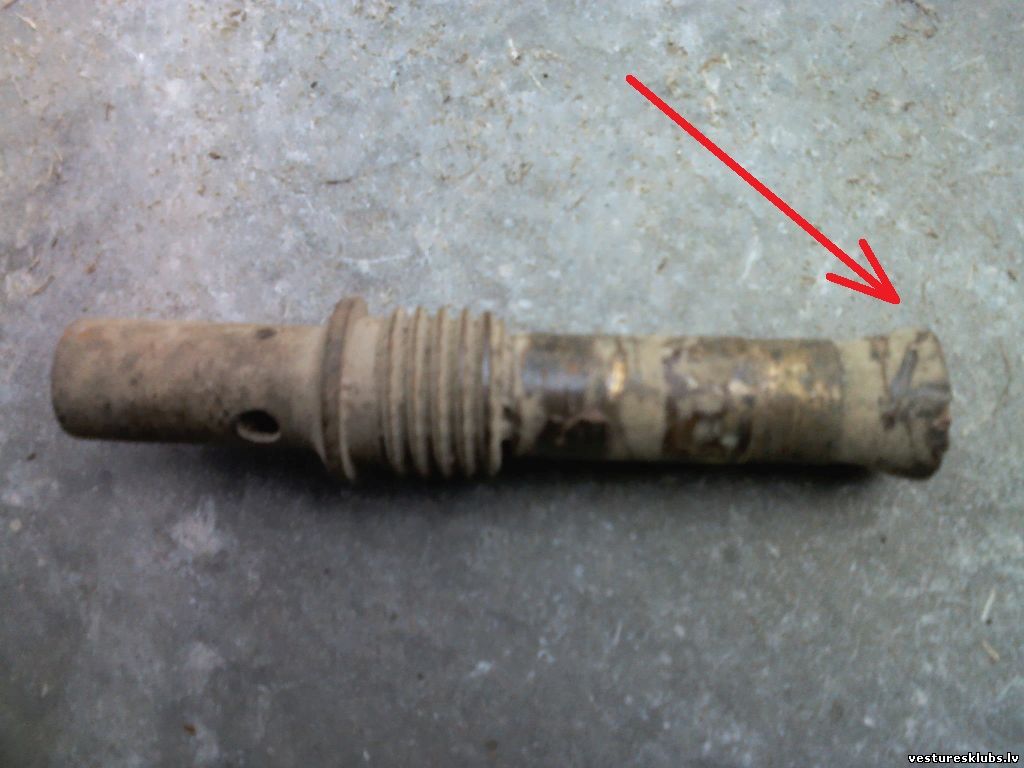

Šāds izskatās atrasts izsprādzis Kovešņikova detonators - pats galiņš ir "atvēries"

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 11:18 | Komentāri # 367
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

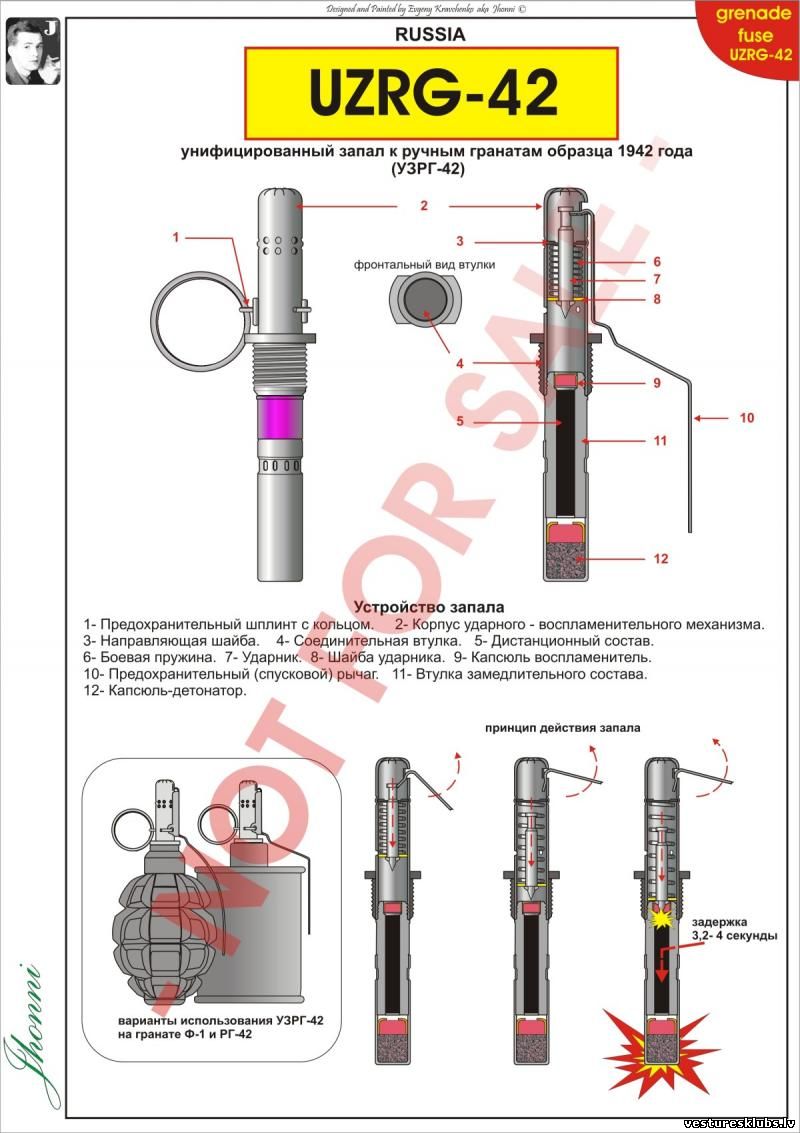

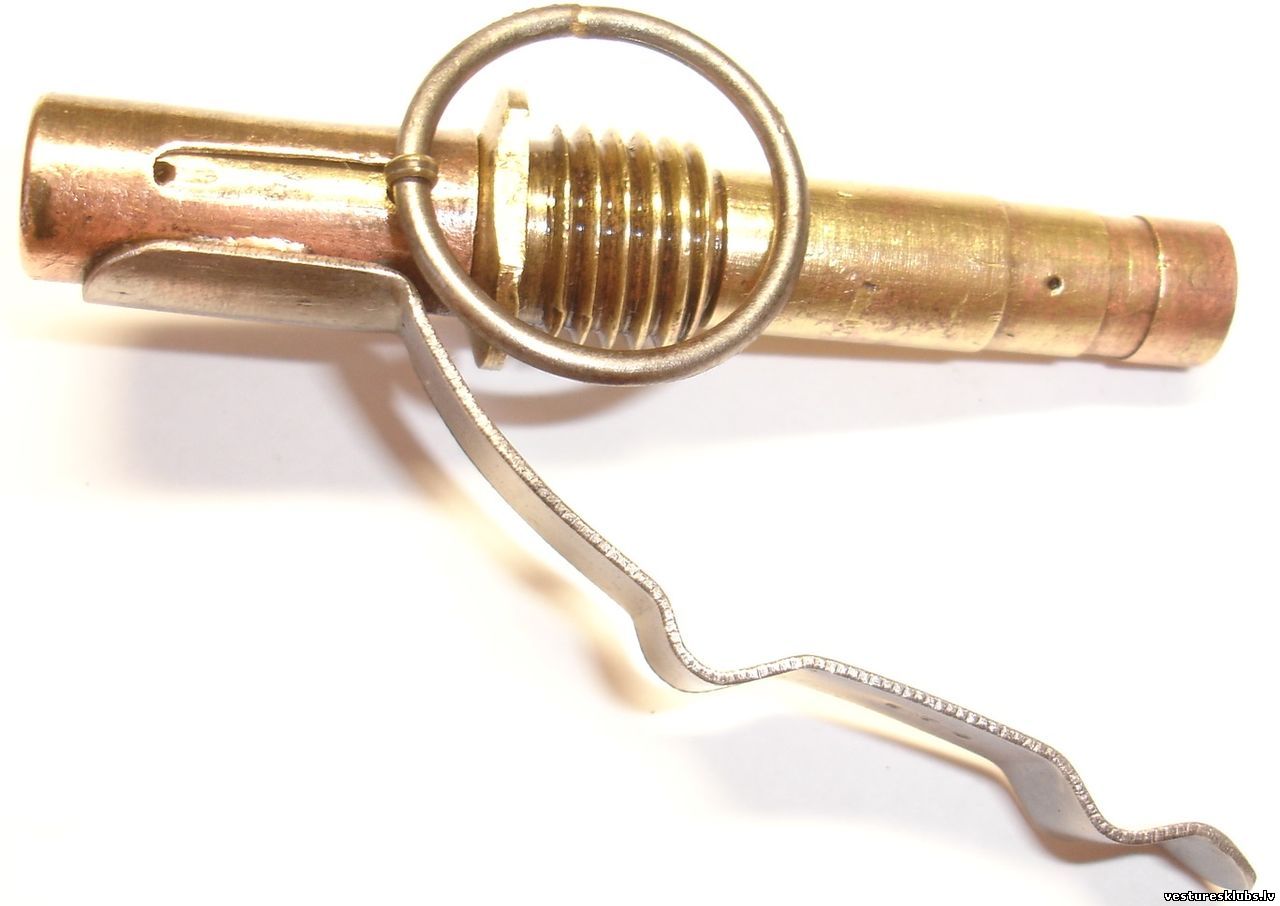

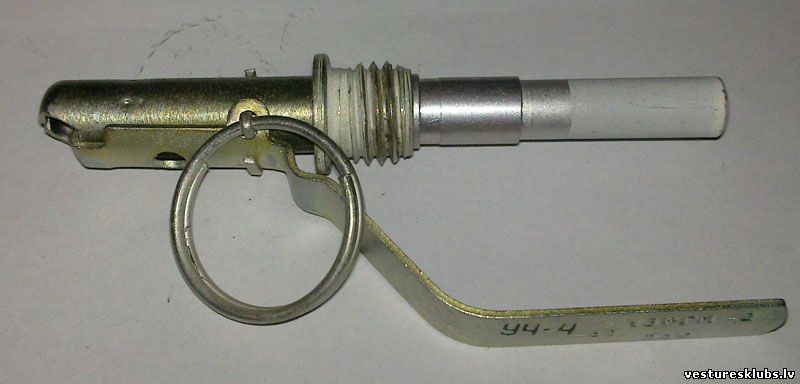

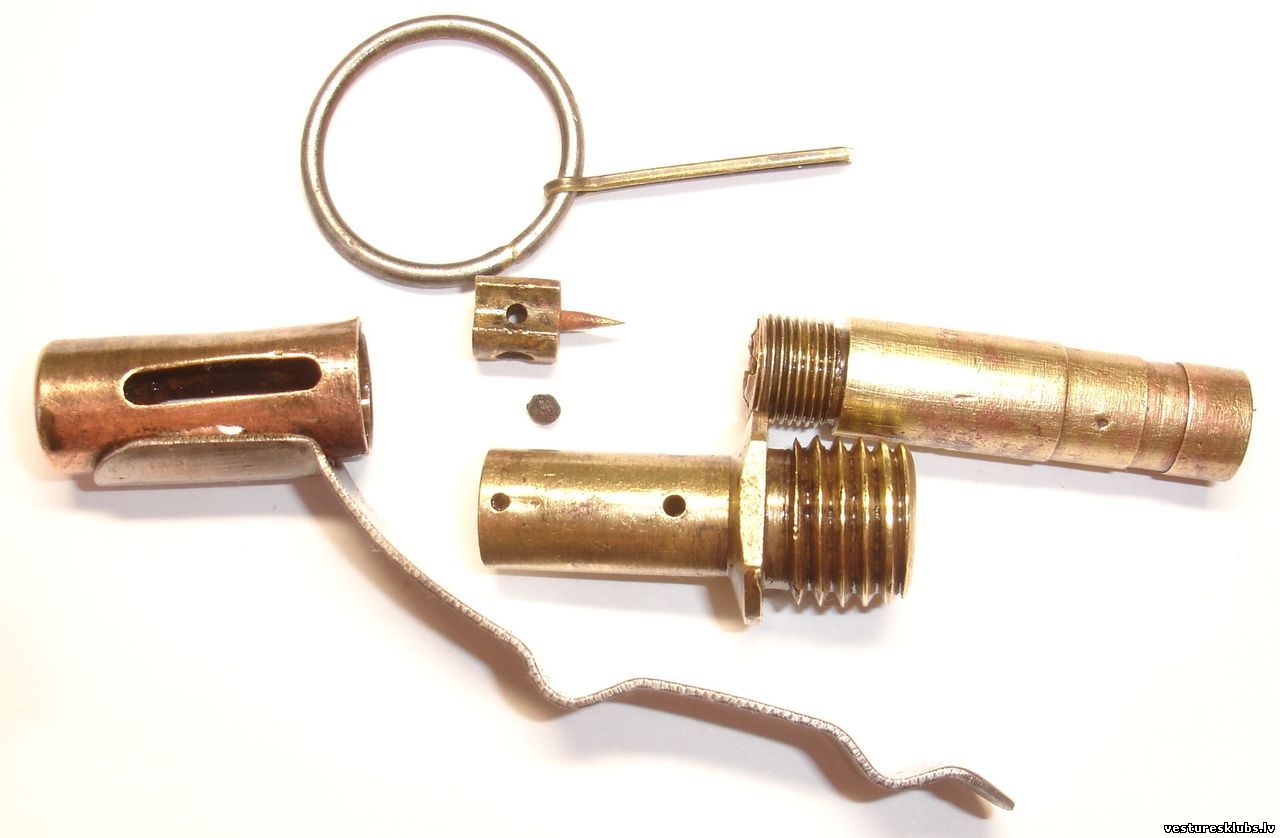

УЗРГ - 42

1942. gadā tika radīts jauna tipa detonators УЗРГ - 42. Tas bija lētāks un drošāks.
bez spridzinātāja - drošs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 11:39 | Komentāri # 368
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

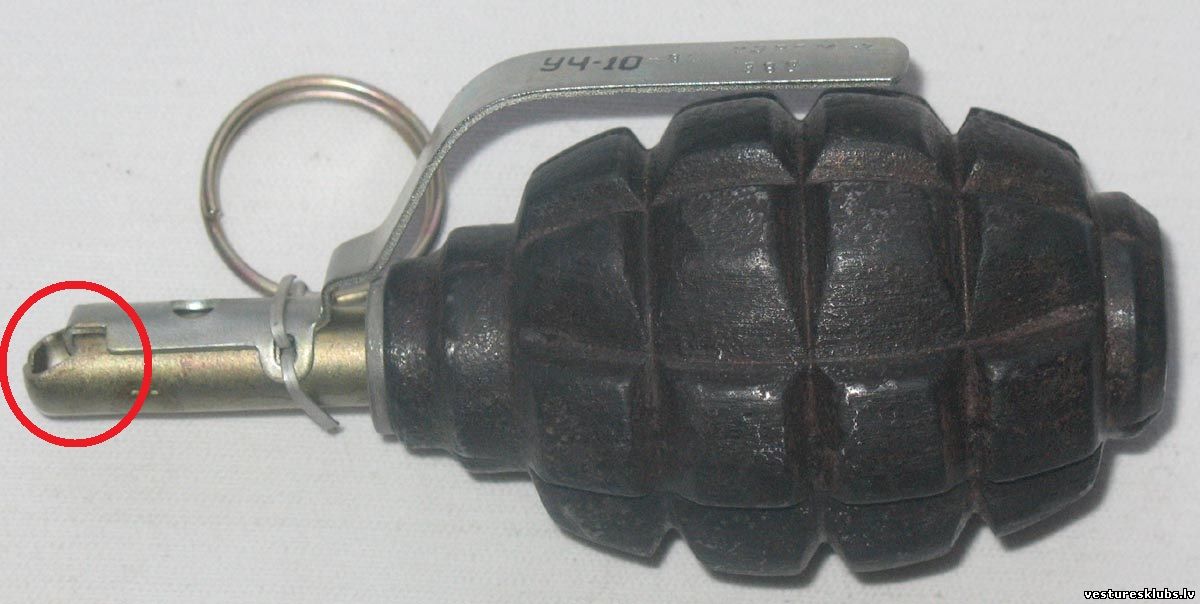

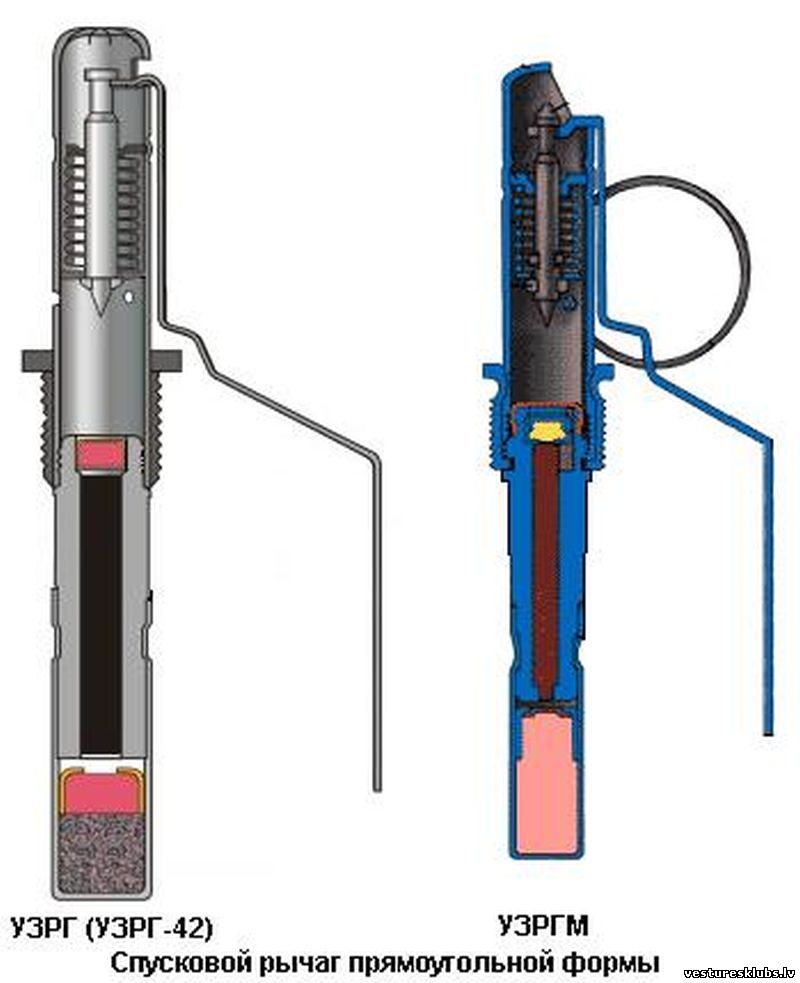

Detonatori УЗРГ - 42 bija divu veidu:


1. УЗРГ - 42 (sākotnējais variants)


Drošinātājs (mēlīte) no korpusa iznāca pa šauru spraugu. Bija bieži gadījumi, kad viņš pēc gredzena izraušanas un atvēršanās ieķērās, un pilnībā neatbrīvoja belzeni, kā rezultātā granāta nesprāga. Arī mitrumizturība izrādījās nepietiekama.

2. УЗРГM


Kā redzams, atvere drošinātājam jau ir krietni lielāka. Līdz ar to tika novērsta šī nepilnība. Bija arī citas atšķirības, bet tās mēs neapskatīsim...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 11:52 | Komentāri # 369
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

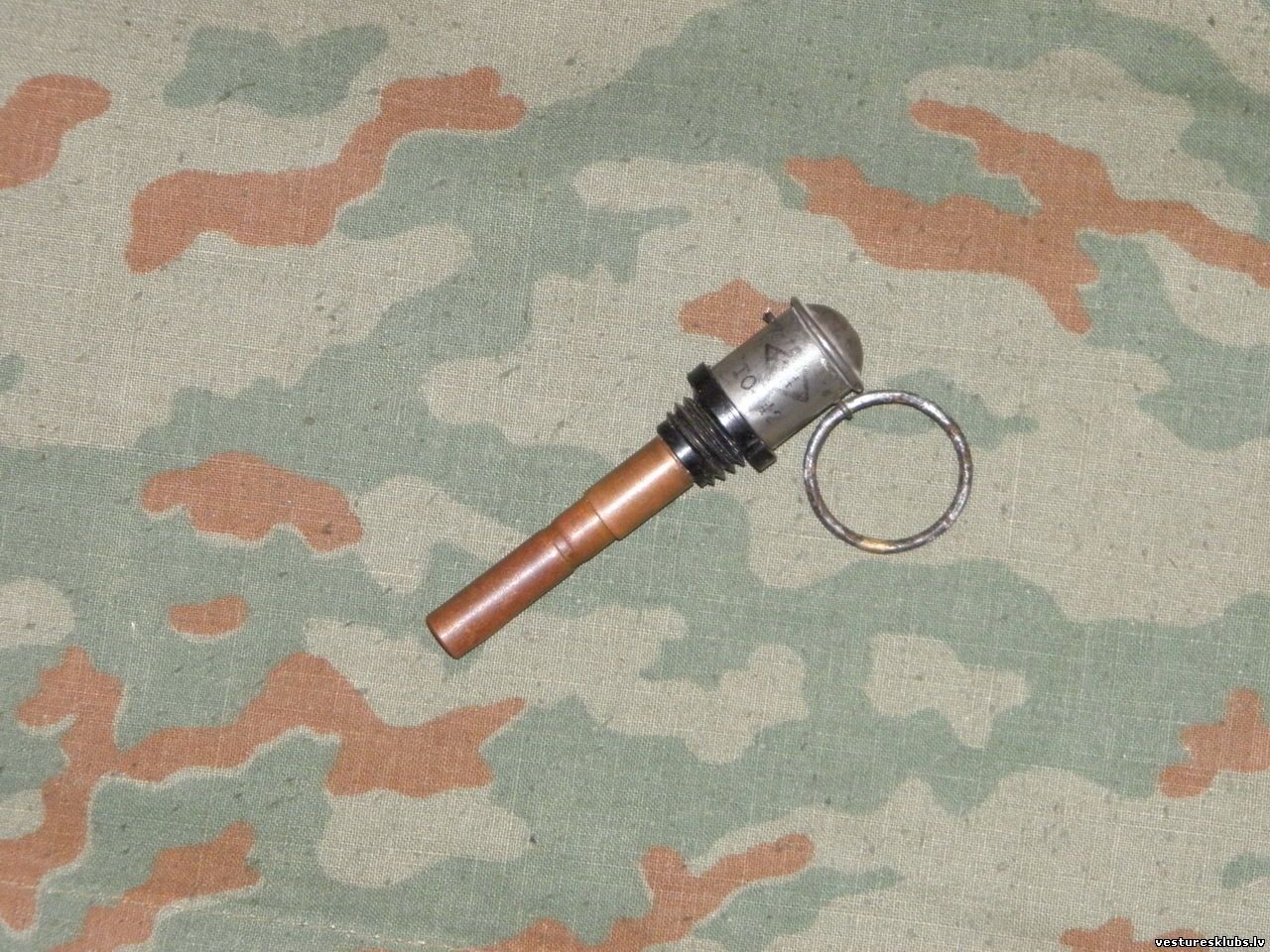

Čarušina


Izstrādāts 1941. gadā ielenktajā Leņingradā, jo bija vienkāršāks ražošanā par Kovešņikova. Izmantots granātām F-1, kā arī tā sauktajām "blokadņicām" (no 5 cm mīnmetēja mīnām ražotajām). Interesants ir fakts, ka racēji tādu ir atraduši arī Rostovas pusē...

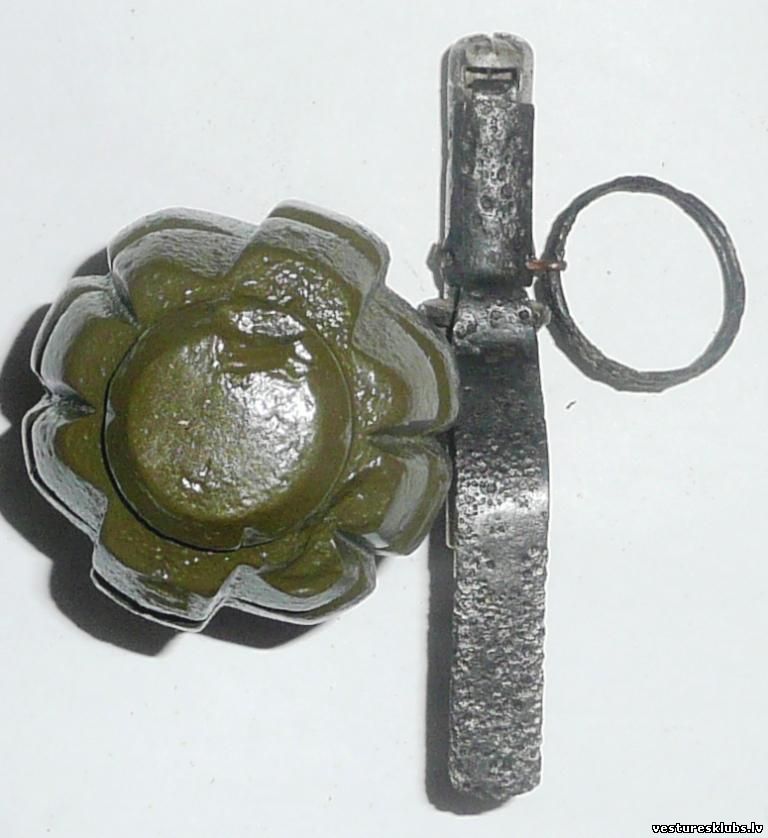

Sevastopoles variants


Ražotas Odesā un Sevastopolē aplenkuma laikā. Korpuss liets uz vietas, pildīta ar melno pulveri, bet detonatora vietā degaukla.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 12:15 | Komentāri # 370
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

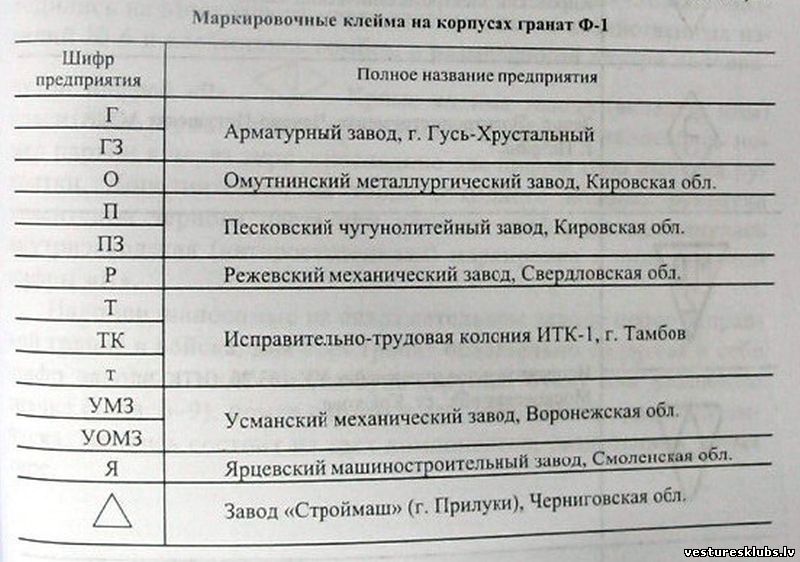

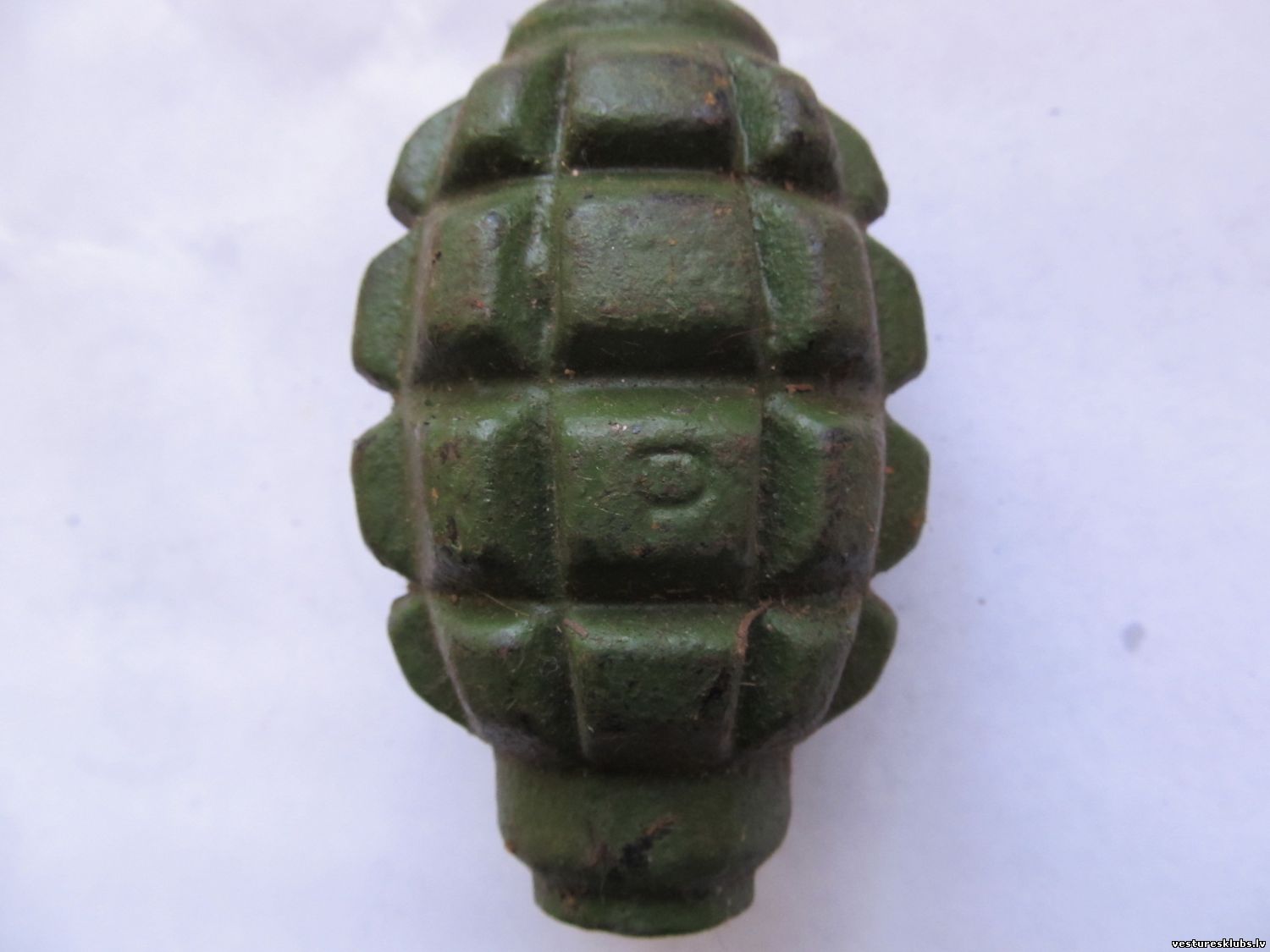

Marķējumi.

Rūpnīcas marķējums tika uzkrāsots uz granātas apakšas, bet itin bieži var atrast arī eksemplārus, kuriem marķējums izliets kopā ar čuguna korpusu.


Šādu zīmju dažādība esot ļoti liela. Pēc vienas no versijām tas ir paša korpusa ražotāja, vai attiecīgās iekārtas logo. Te saraksts ar dažu marķējumu atšifrējumiem.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 16:59 | Komentāri # 371
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Granāta F-1 kara laika fotogrāfijās.

Krieviem ir salīdzinoši maz fotogrāfiju, kurās redzamas granātas, bet divas atradu. Abās F-1 redzamas ar Kovešņikova detonatoriem.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 17:37 | Komentāri # 372
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

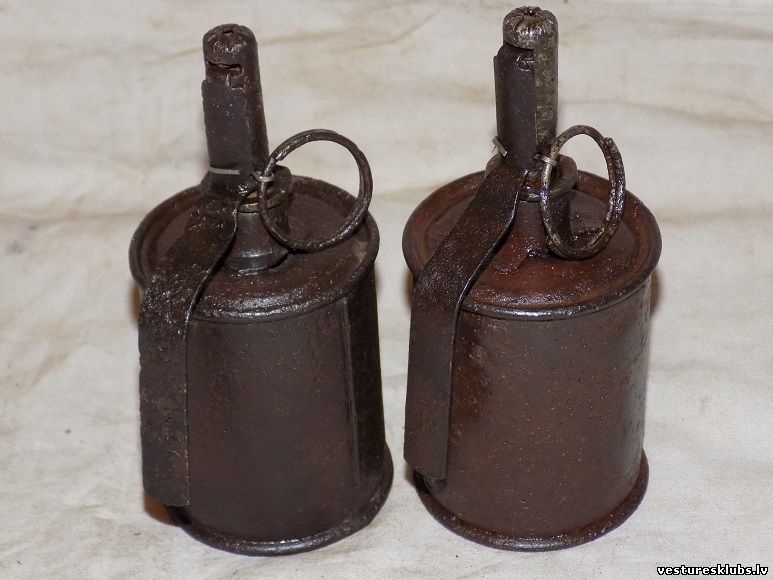

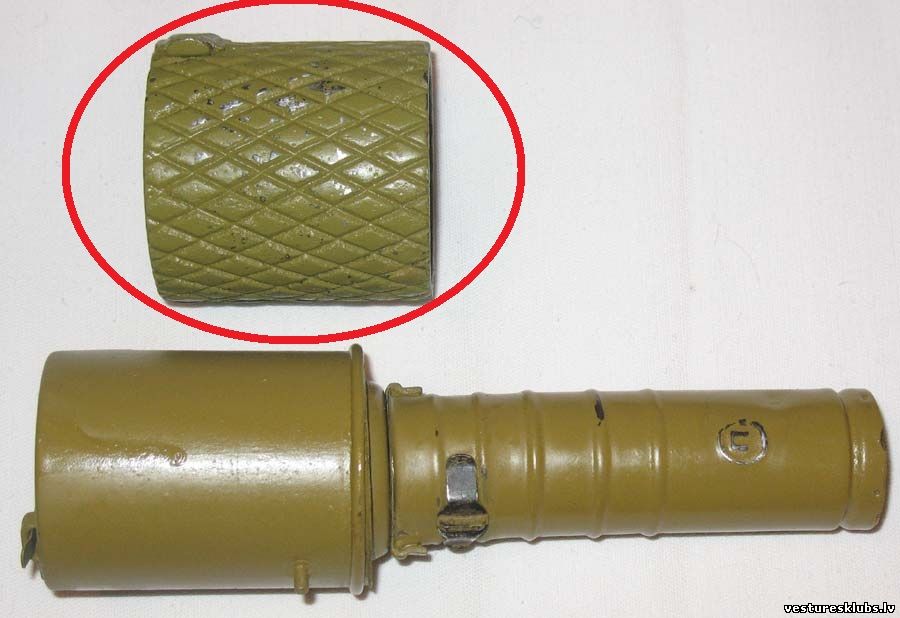

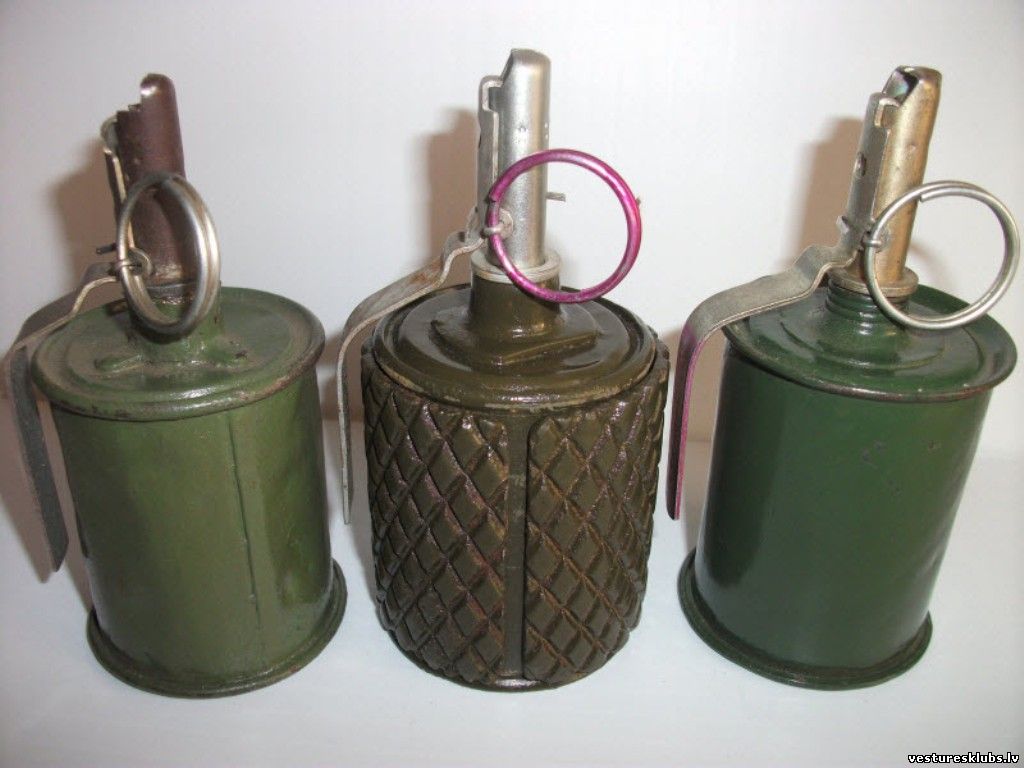

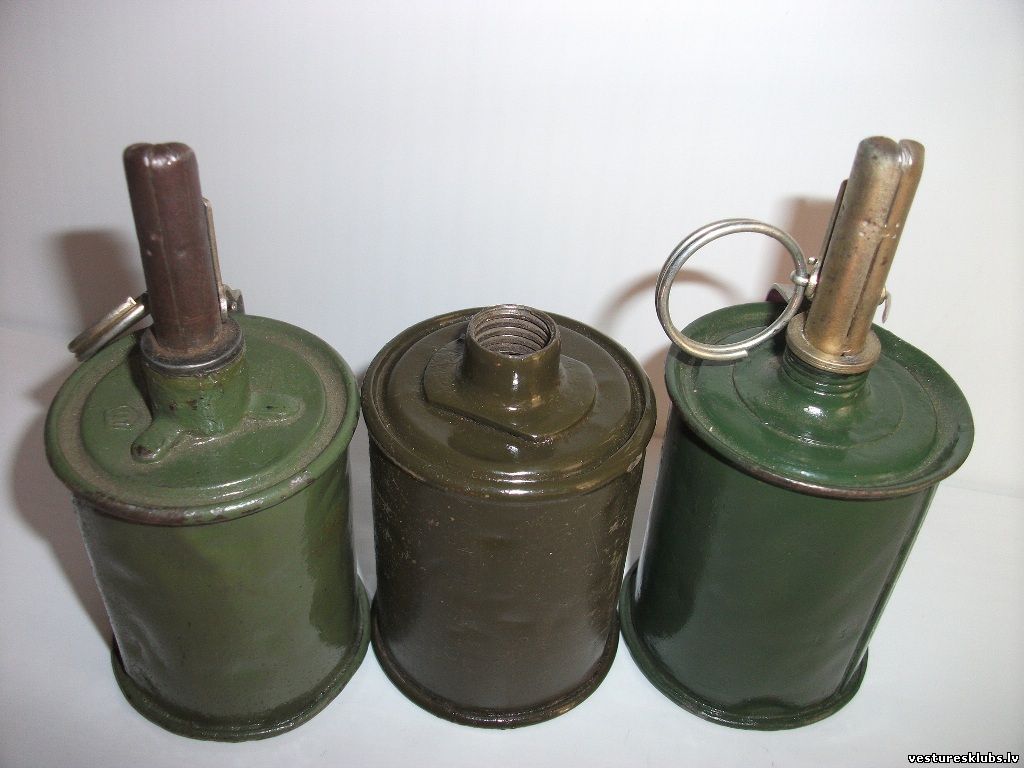

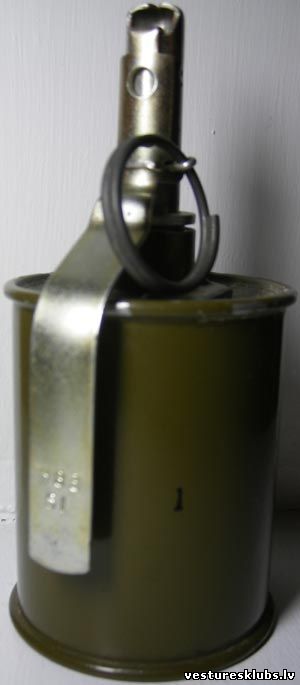

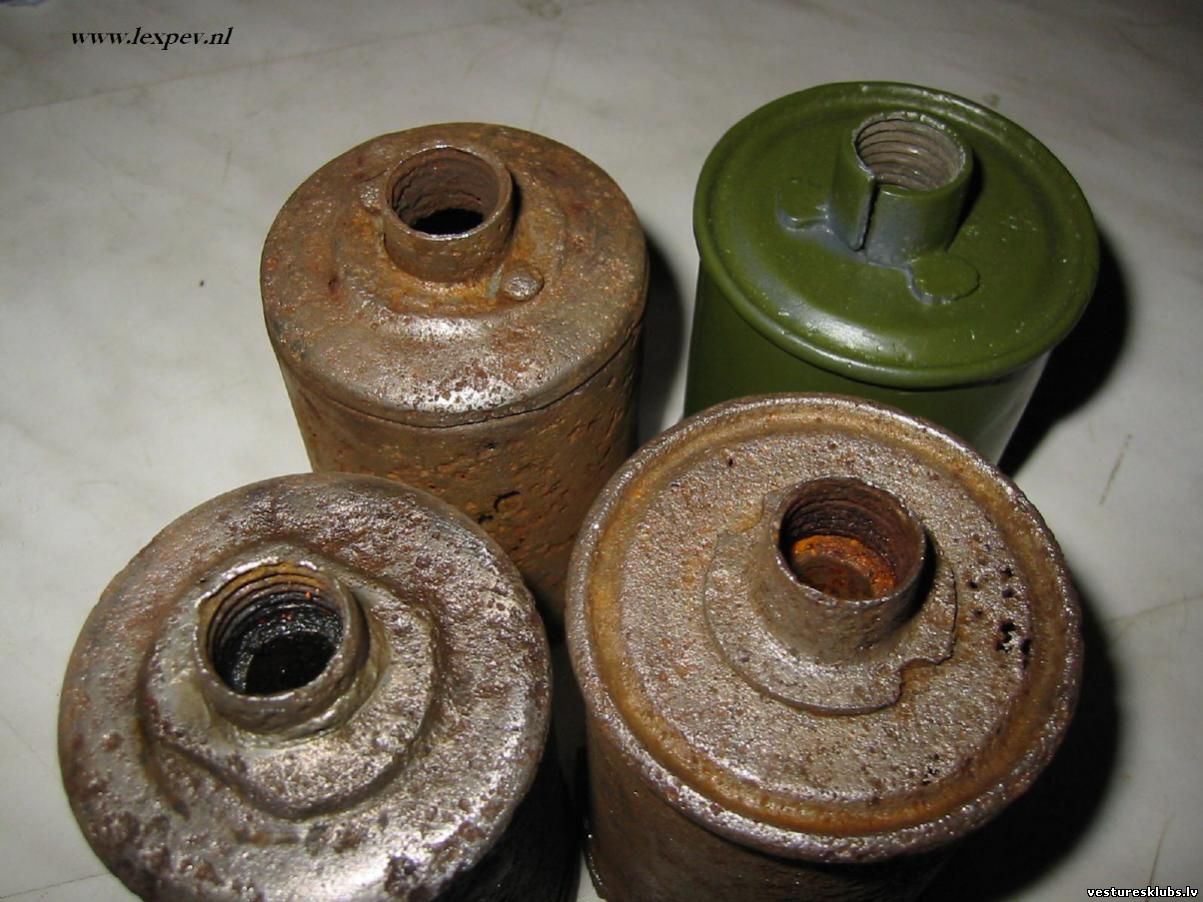

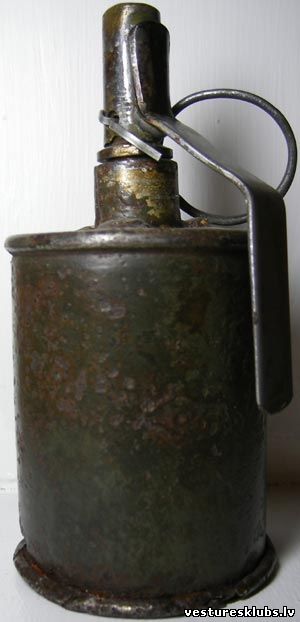

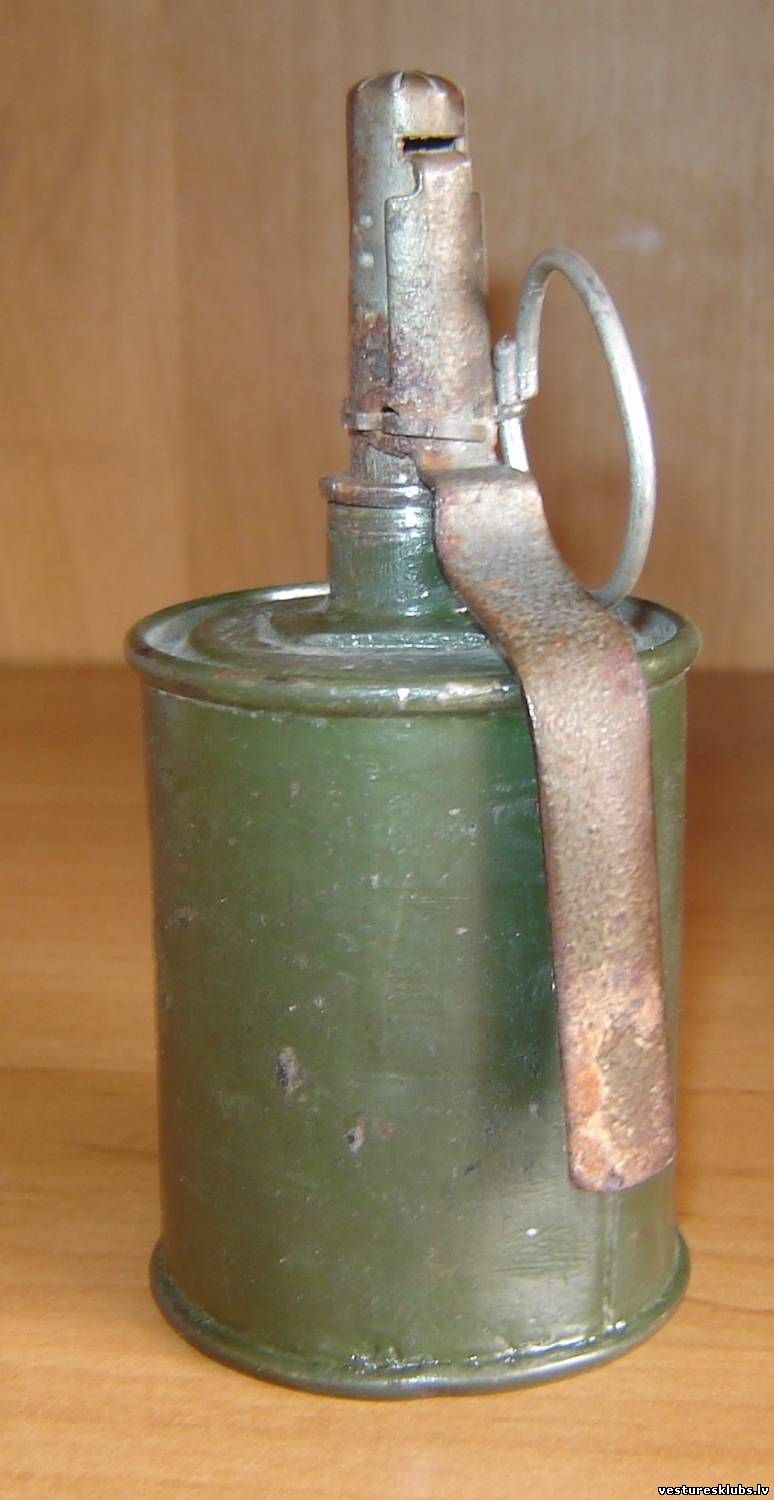

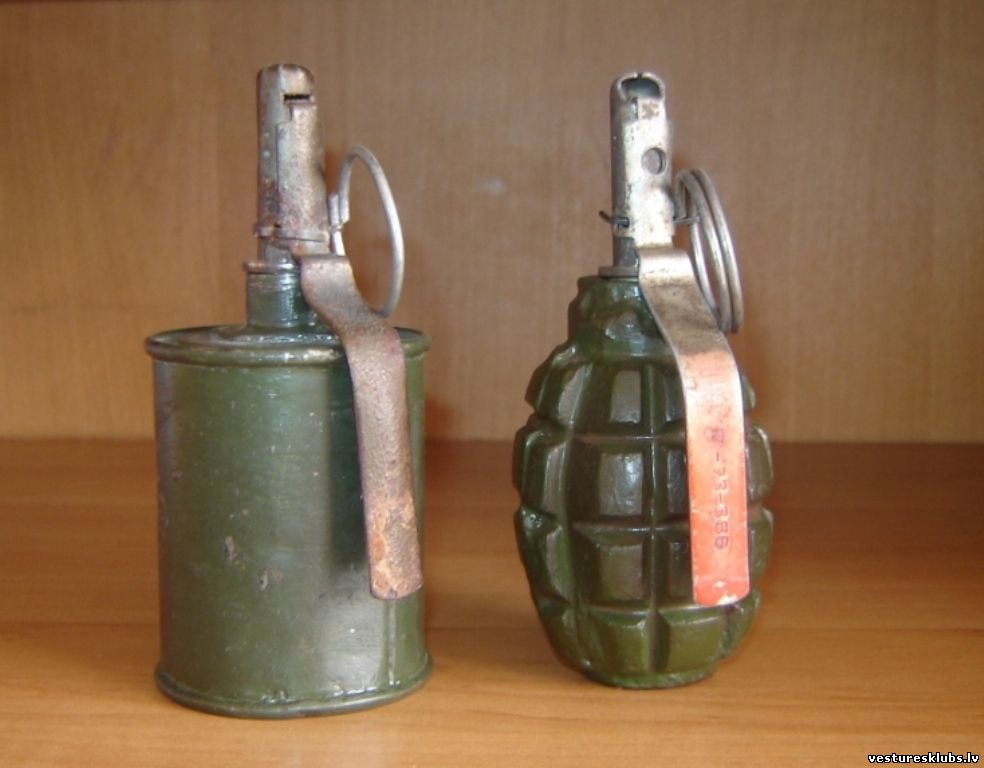

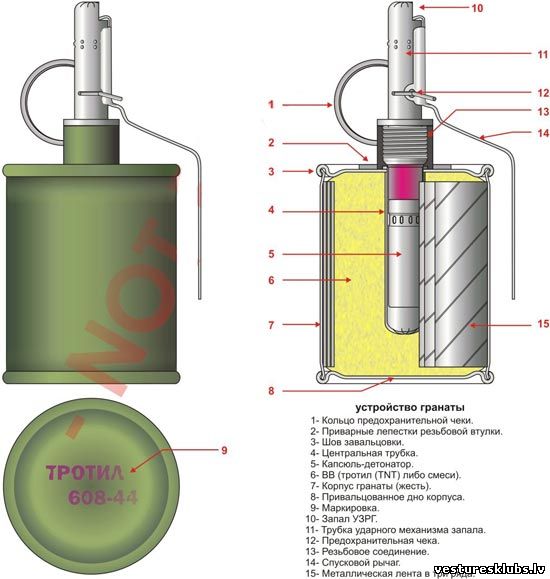

RG-42 (РГ-42)

Tautā saukta par "Konservu bundžu". Tik pat izplatīta kā F-1.


Šī ir tipiska uzbrukuma granāta, kuras šķembu lidojuma attālums nepārsniedz 20-25 m
Ražota neskaitāmās rūpnīcās, tāpēc ir daudz vizuālu atšķirību.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 17:47 | Komentāri # 373
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Transportēja koka kastēs, identiskās kā F-1.


Arī RG-42 transportēja ar detonatora vietā ieskrūvētu skrūvi, tikai īsāku kā F-1. Attēlā pa kreisi RG-42, pa labi F-1 transportēšanas skrūve.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 18:48 | Komentāri # 374
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
RG-42 būtībā arī ir konservu kārba pildīta ar sarullētu metāla loksni šķembām un sprāgstvielu.


Detonators tas pats УЗРГ - 42


vai УЗРГM


Šajā attēlā labi redzama abu modeļu atšķirība - pa kreisi granāta RG-42 ar УЗРГ - 42, pa labi F-1 ar УЗРM

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 05.Oktobris.2016, 19:37 | Komentāri # 375
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Daži strīdīgi jautājumi.

1. Granātai RG-42 bija paredzēti, jau minētie УЗРГ detonatori, bet vairākos krievu saitos parādās šāds attēls ar parakstu РГ-42
с запалом УЗРГ
.

No attēla skaidri redzams, ka tas ir Kovešņikova detonators, tikai drošinātāja mēlītes forma kā priekš RG-42. Jautājums ir, vai kādā darbnīcā, sakarā ar laikus nepiegādātiem УЗРГ detonatoriem, minētajām granātām tika pielāgoti krājumos esošie Kovešņikova detonatori, vai arī kāds ziķeris mūsdienās pielodējis paštaisītu drošinātāja mēlīti?

2. Šur tur ir minēts, ka granātām RG-42 reizēm maukuši virsū granātas RGD-33 "apvalku".

Tas tika darīts ar nolūku, lai granāta no uzbrukumam domātās, pārtaptu aizsardzībai paredzētajā. Vienīgais attēls, kuru atradu, ir šis,

bet šī foto autors raksta, ka pats to uzmaucis, pie kam tas derējis tikai vienai no redzamajām trim granātām. Viņš pieļauj domu, ka abas granātas (RGD-33 un vidējā RG-42)nākušas no vienas rūpnīcas. Nevienā puslīdz nopietnajā rakstā šādus faktus neatradu, bet atradu interesantu kara laika fotogrāfiju.

Tajā redzams krievu izlūks, kurš nepārprotami tur rokā granātu RG-42 (var nekļūdīgi identificēt pēc tievā УЗРГ tipa detonatora) rombiņos sadalītajā granātas RGD-33 apvalkā. Jautājums ir, vai to izštukoja paši karavīri, vai arī šāda iespēja tika paredzēta jau ražošanas procesā?

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » Šāviņi, mīnas, garanātas un to identifikācija (Veidi un kalibri)
Lappuse 15 no 26«1213141516172526»
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Laika apstākļi Latvijas novados 22.Septembris.2017, 11:50 Meilis Pļāpātuve
Lasīt
"Tēva nedarbi" 21.Septembris.2017, 21:11 bykova WW2
Lasīt
Kara takas (Vidzemes meži) 2017. 20.Septembris.2017, 15:20 Valduha WW2
Lasīt
Mielab EQUINOX 18.Septembris.2017, 13:02 007 Metāldetektori
Lasīt
Te rakstām par visu un visām, par tiem un šiem.... 18.Septembris.2017, 11:35 007 Pļāpātuve
Lasīt
Darbnīca 15.Septembris.2017, 18:51 nēģis Metāldetektori
Lasīt
Iepazīsimies! 15.Septembris.2017, 13:14 sālītis Jautājumi-atbildes (FAQ)
Lasīt



Šodien forumu apmeklēja: sancho76, Kašātajs, Fautuadly


eXTReMe Tracker

Copyright sancho76 © 2008-2017
