Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 12.Oktobris.2016, 20:45 | Komentāri # 476
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

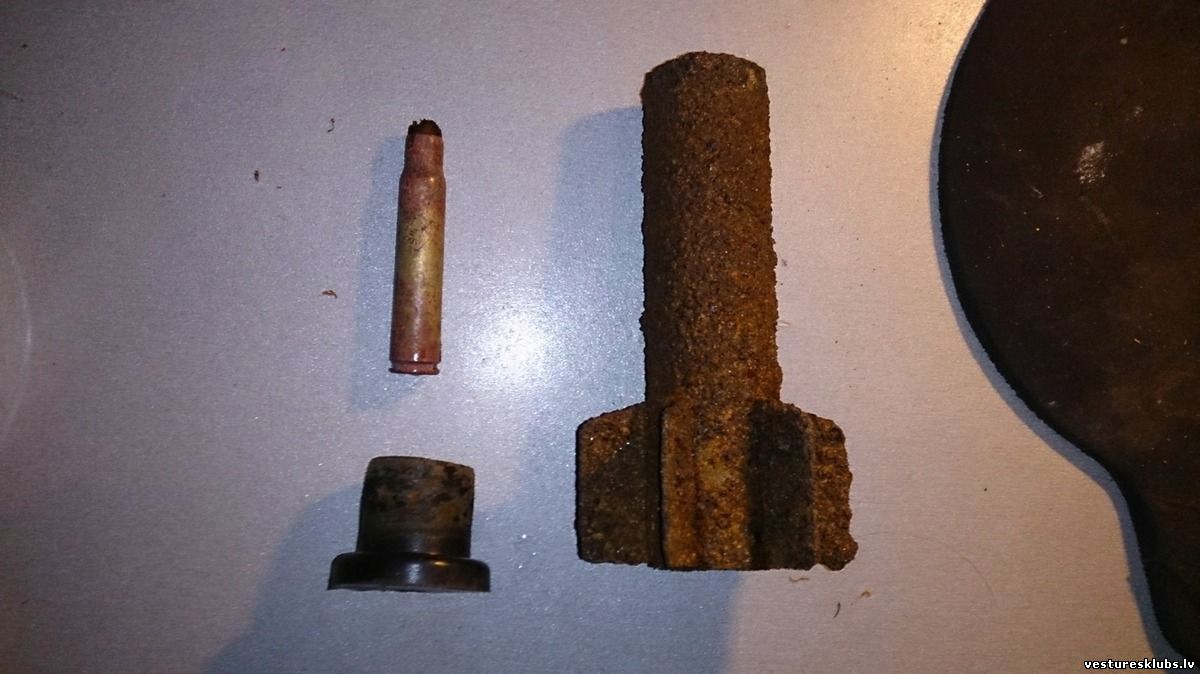

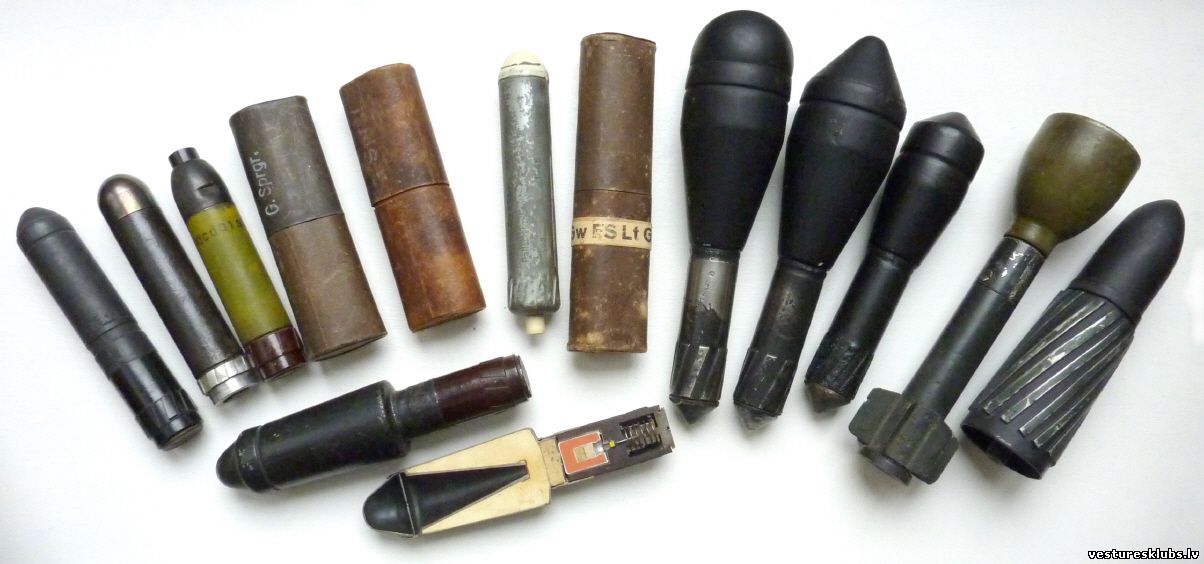

Dažas bildes ar citviet atrastām.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 17:58 | Komentāri # 477
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Pistoļu granātas (Vācija)

Pistolēm domātās granātas bija tikai Vērmahta bruņojumā. Tām sākumā izmantoja parastās raķešpistoles.

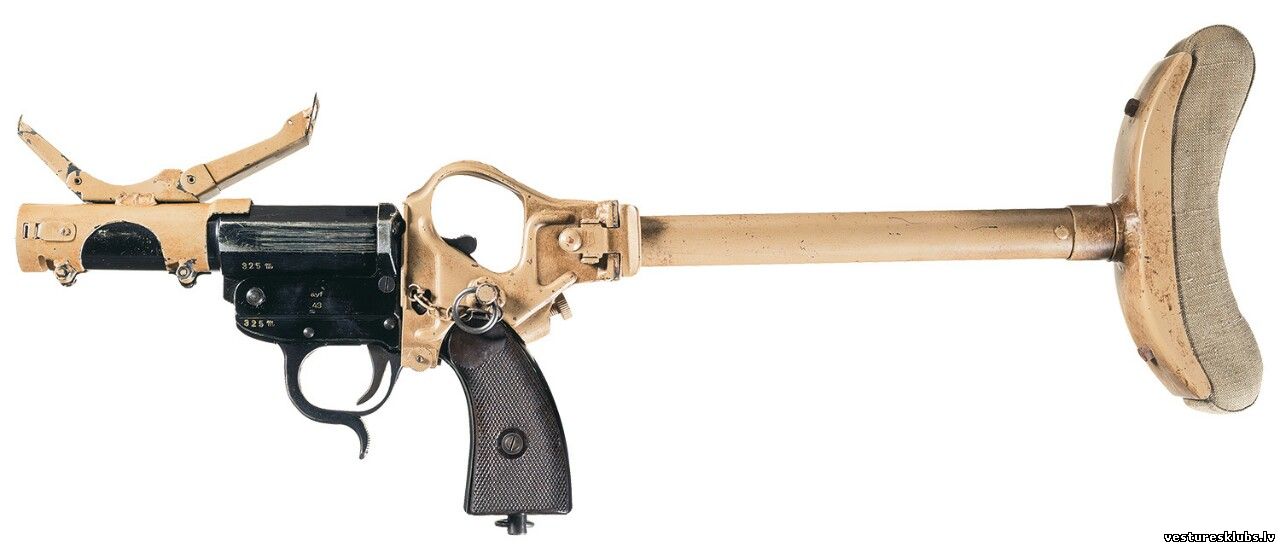

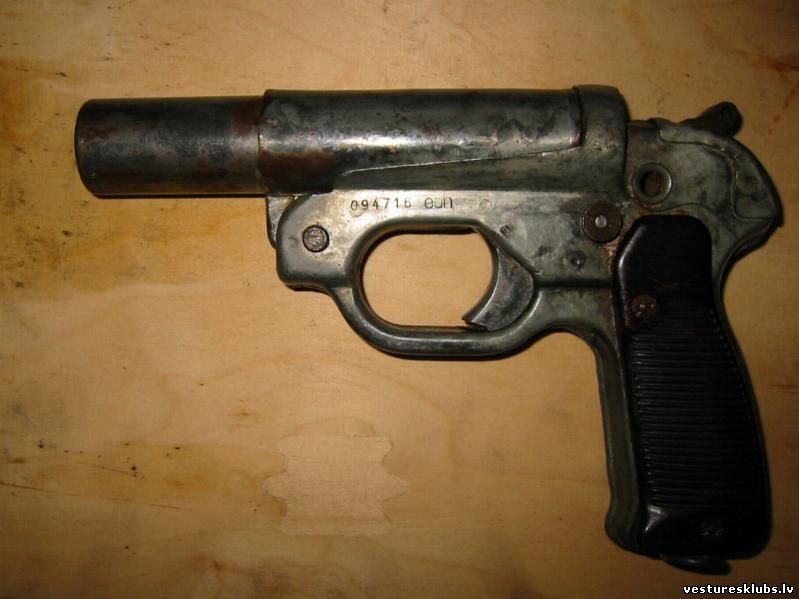

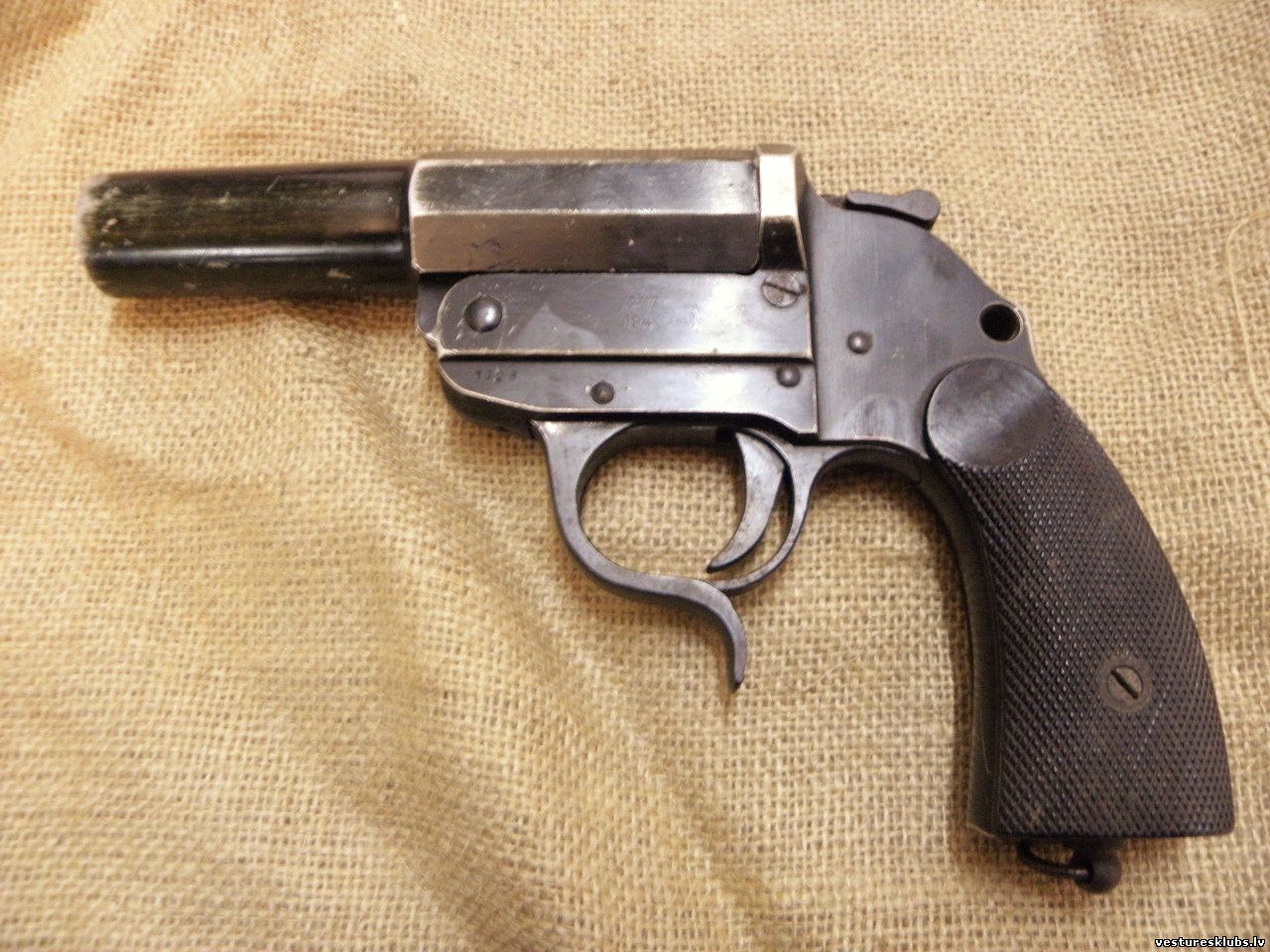

Sturmpistole

Vēlāk modificētu 26 mm Walther - Kampfpistole "Z", kura tika marķēta ar burtu "Z".

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 18:03 | Komentāri # 478
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
No parastajām raķešpistolēm varēja izšaut sekojošas granātas:
1. Wurfkörper 358 LP
2. Wurfkörper 361 LP
3. Wurfgranatpatrone 326 LP
4. Panzerwurfkörper 42 LP
5. Deutgranatpatrone
6. Sprenggranatpatrone LP m/Zt.Z

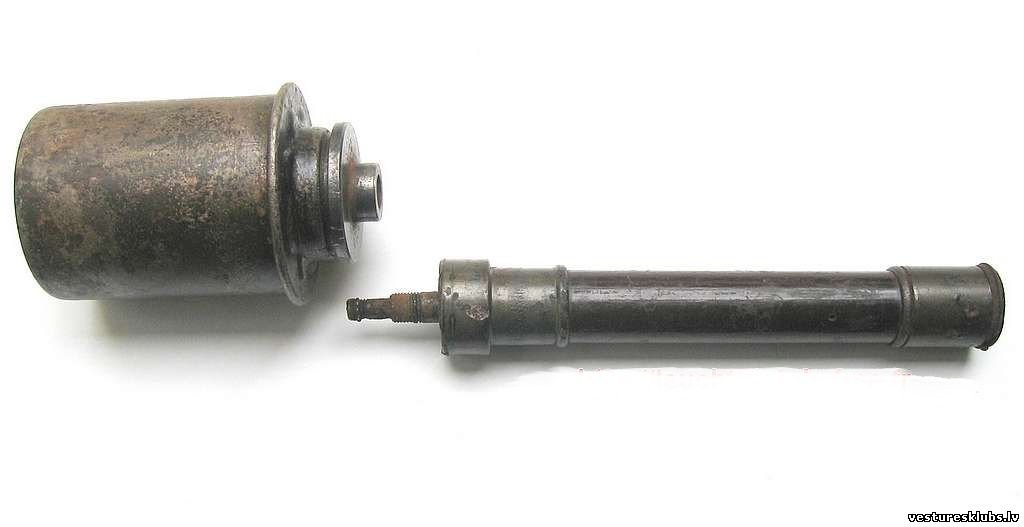

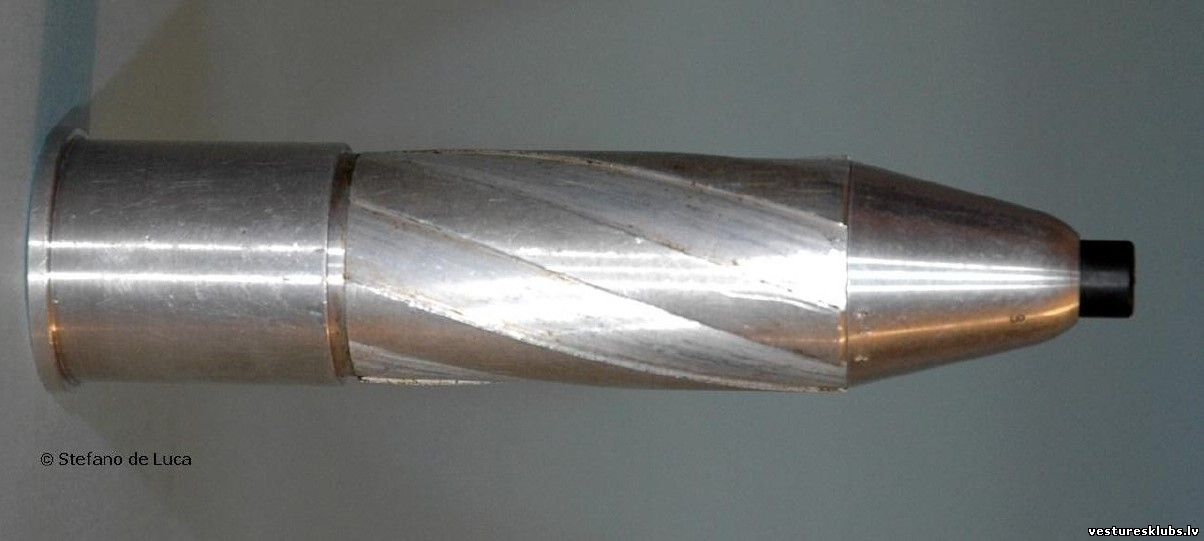

Wurfkörper 358 LP

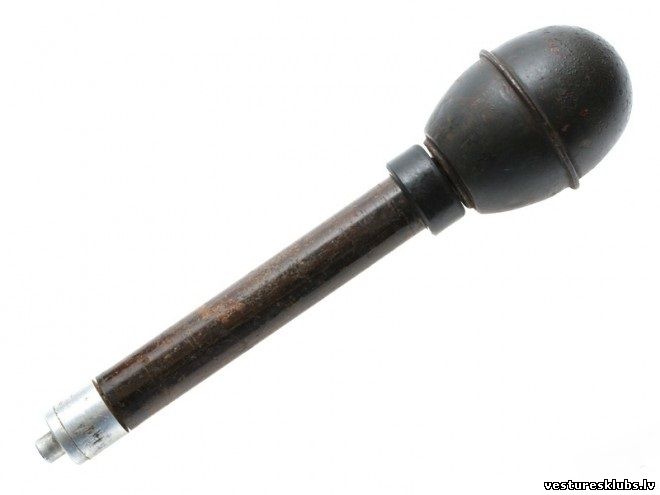

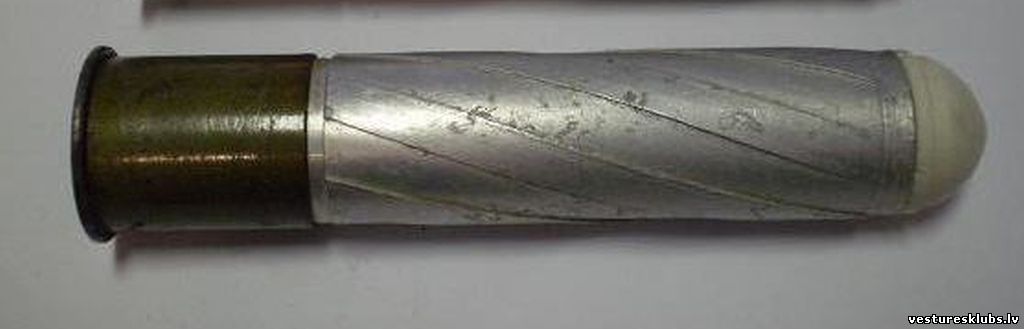

Wurfkörper 361 LP


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 18:08 | Komentāri # 479
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

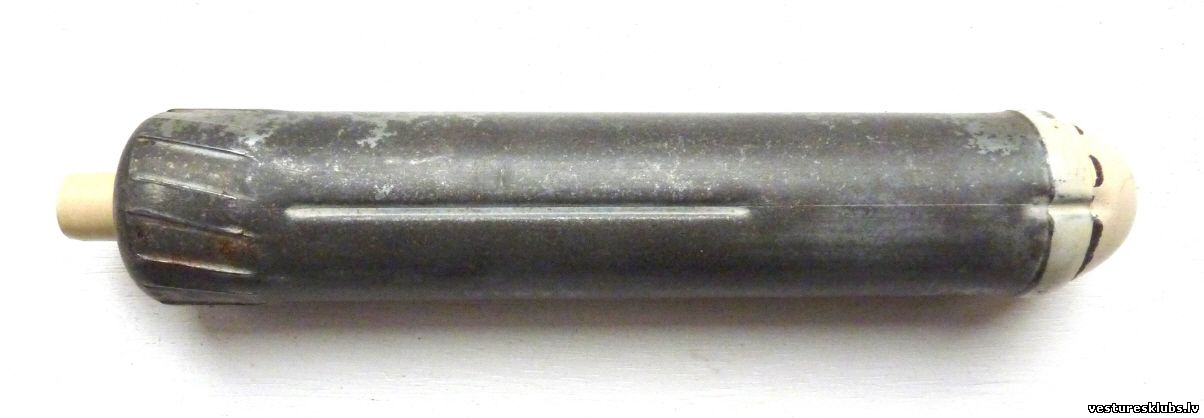

Wurfgranatpatrone 326 LP

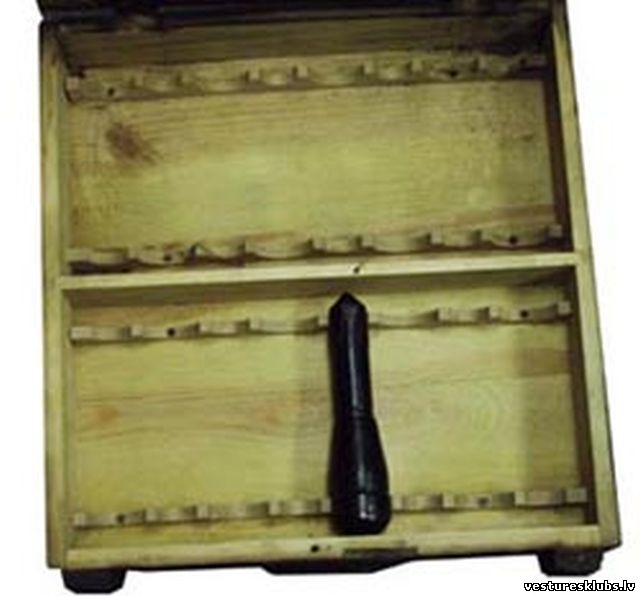

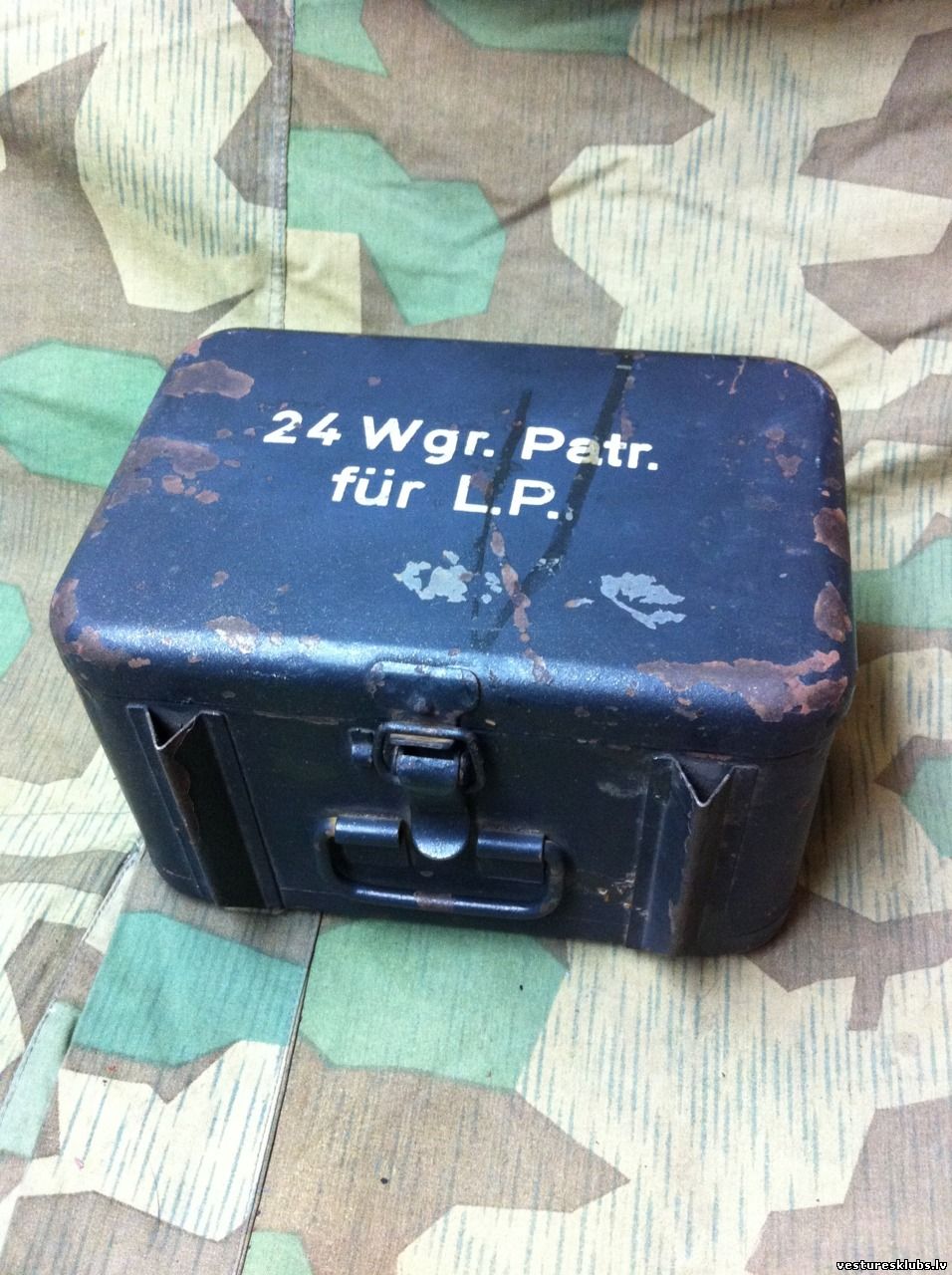

Transportēšanas kaste.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 18:26 | Komentāri # 480
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

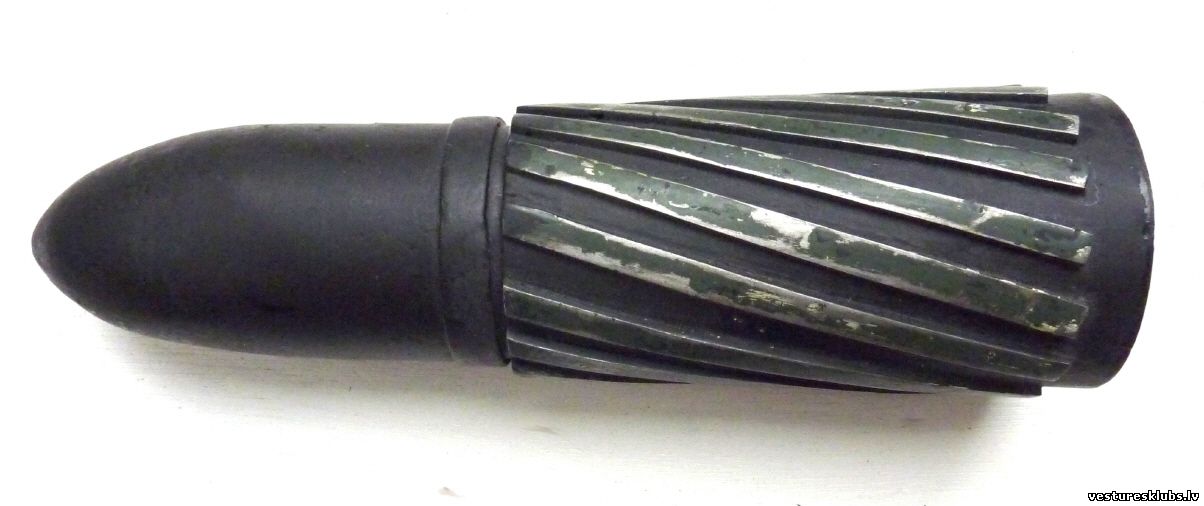

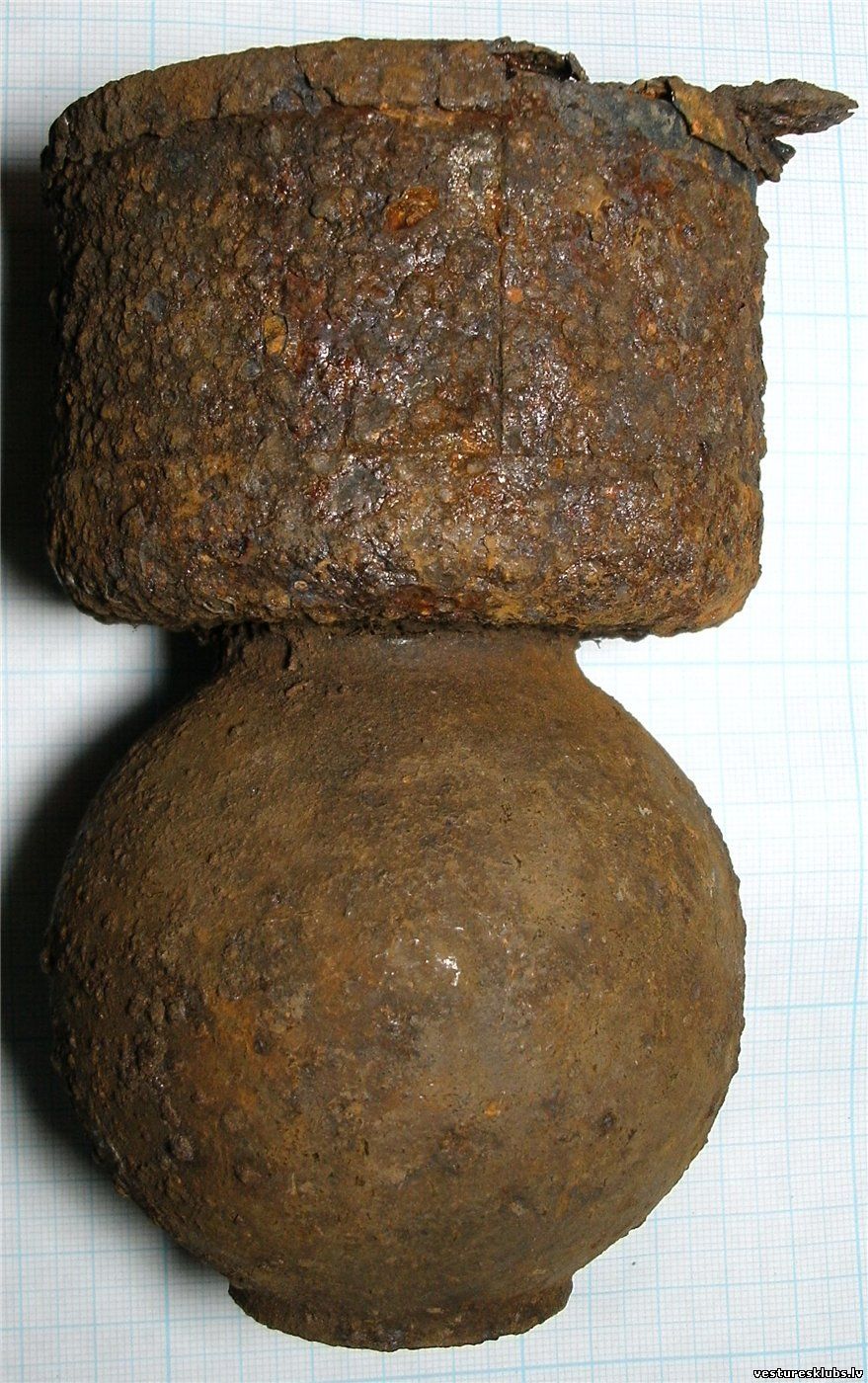

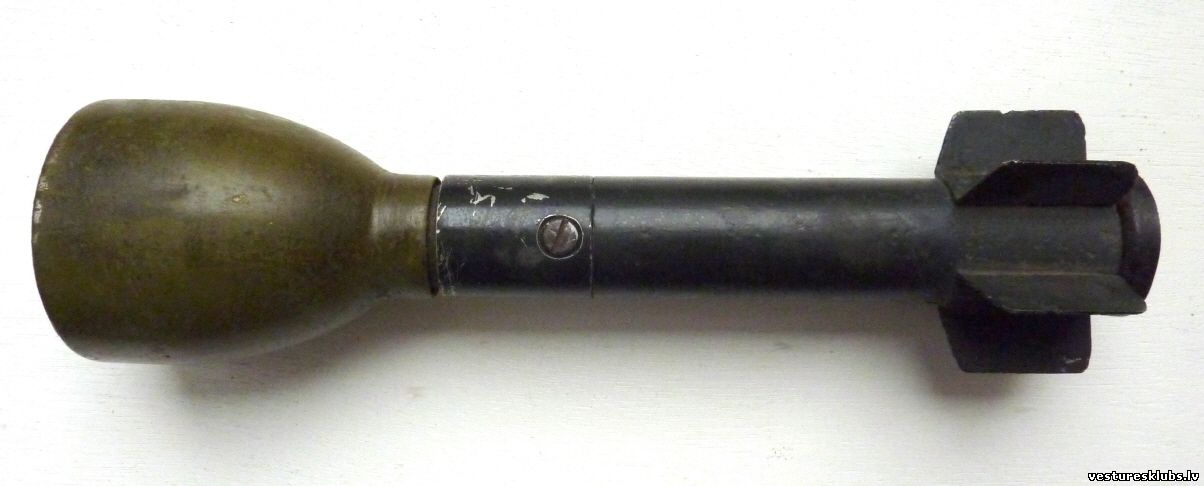

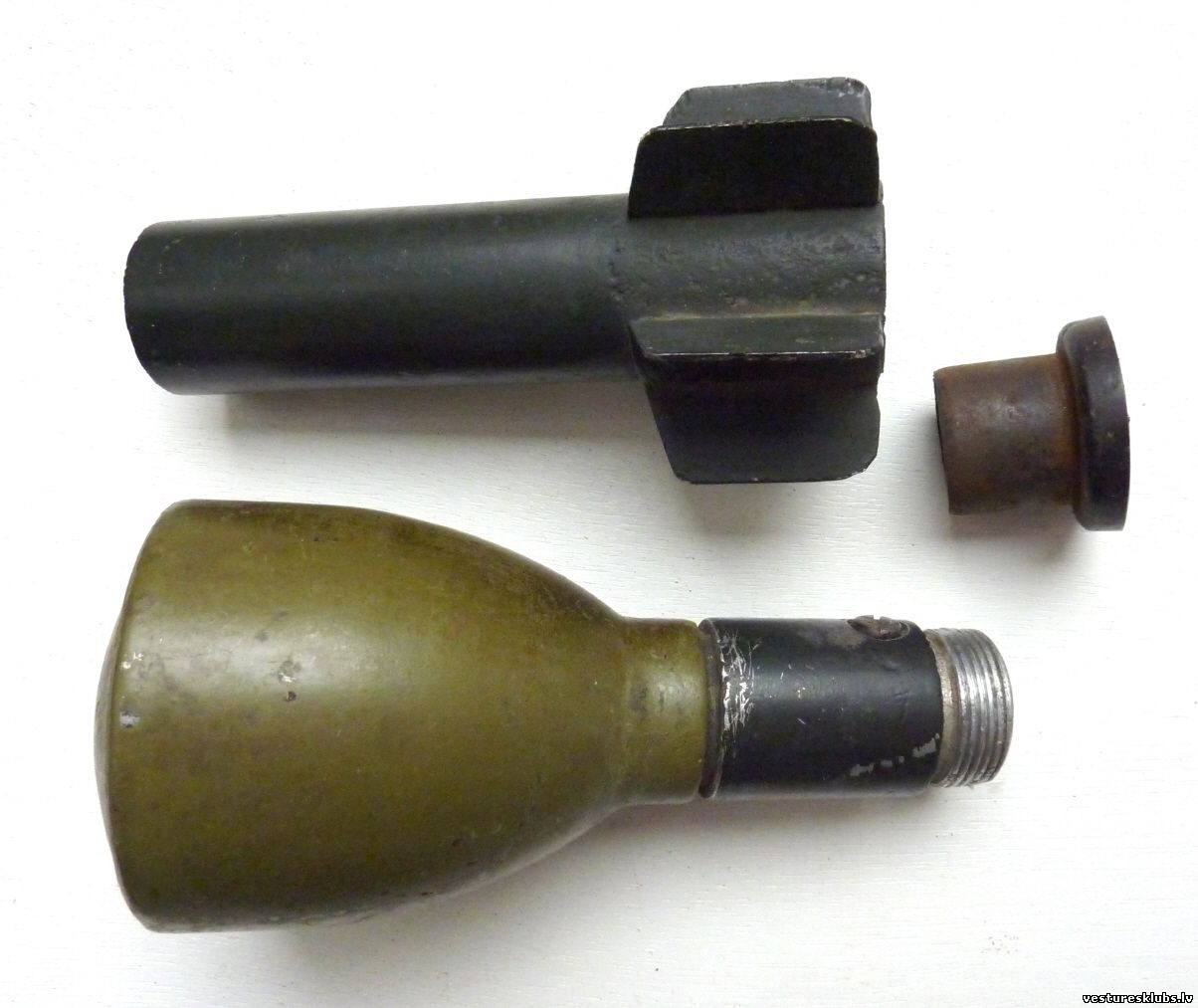

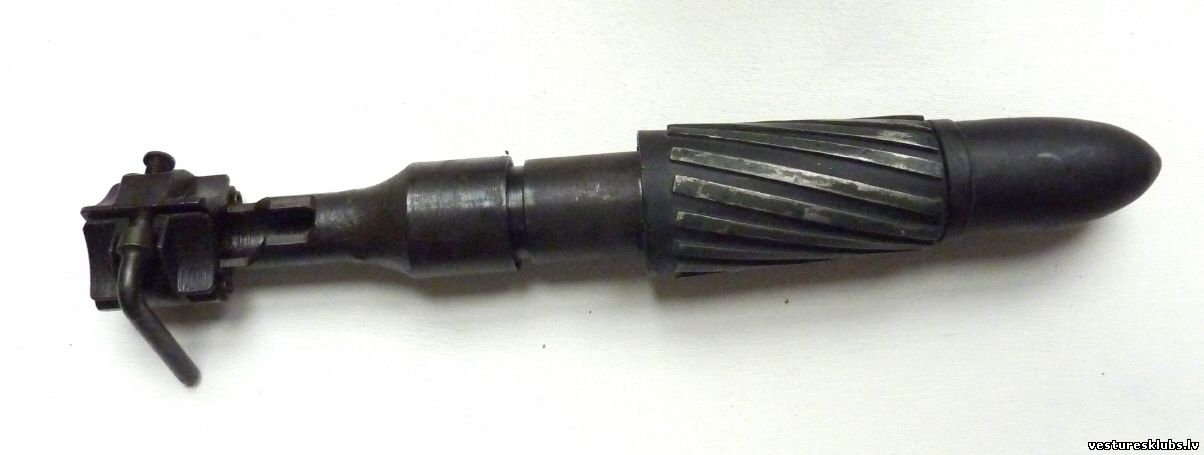

Panzerwurfkörper 42 LP

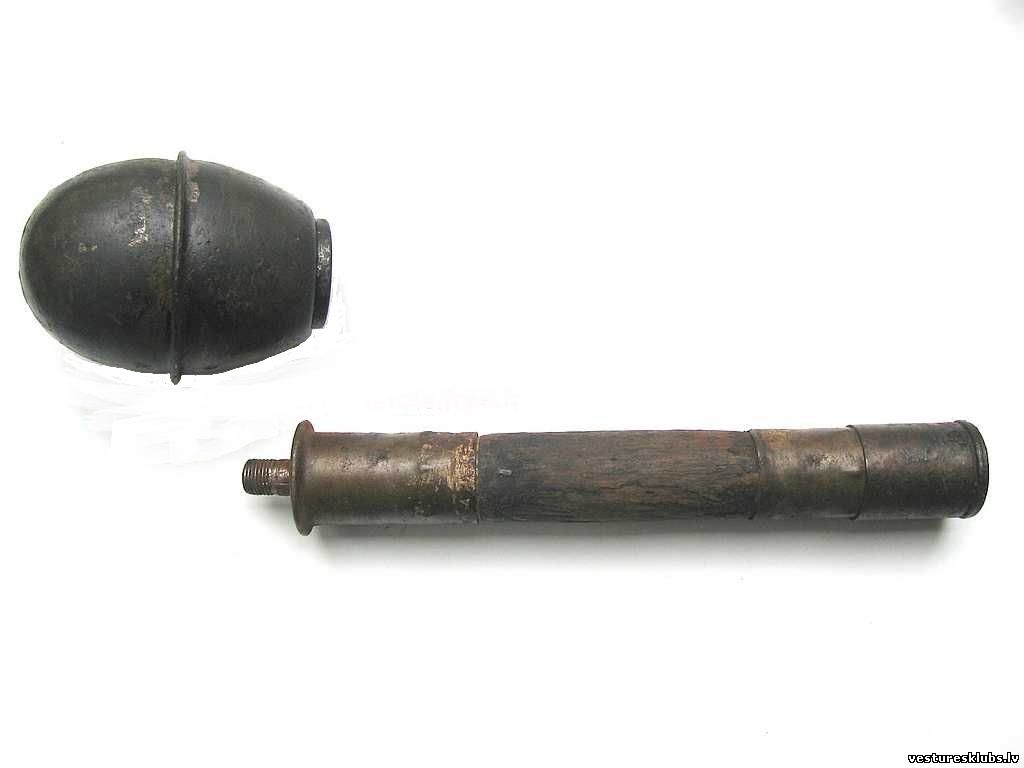

Deutgranatpatrone

Sprenggranatpatrone LP m/Zt.Z


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 18:49 | Komentāri # 481
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

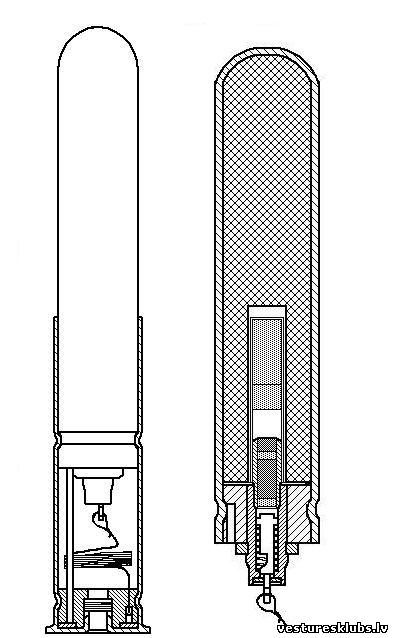

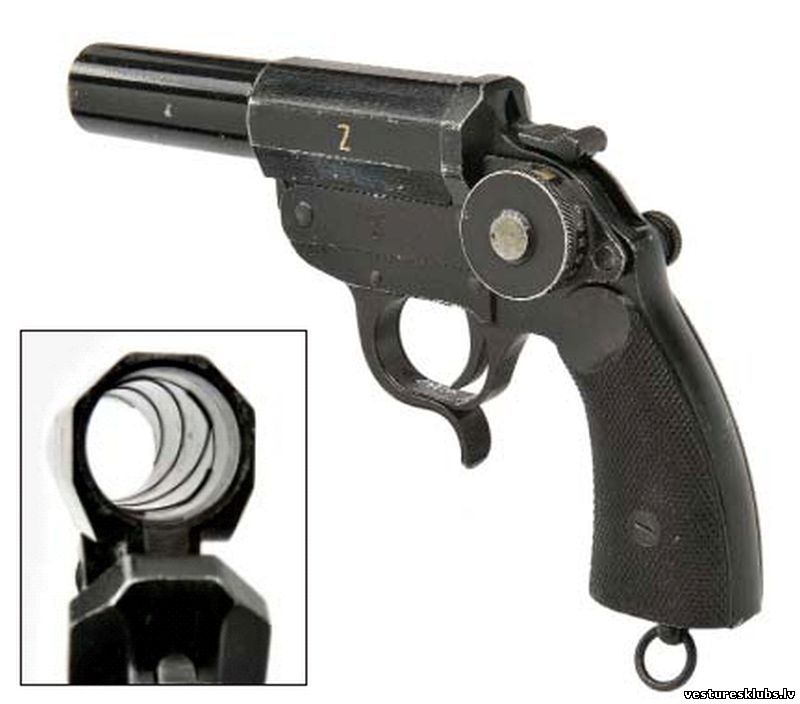

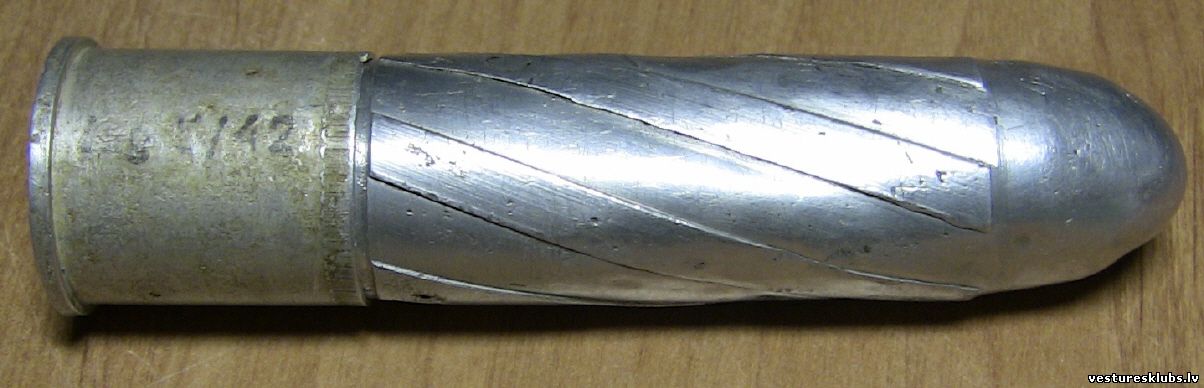

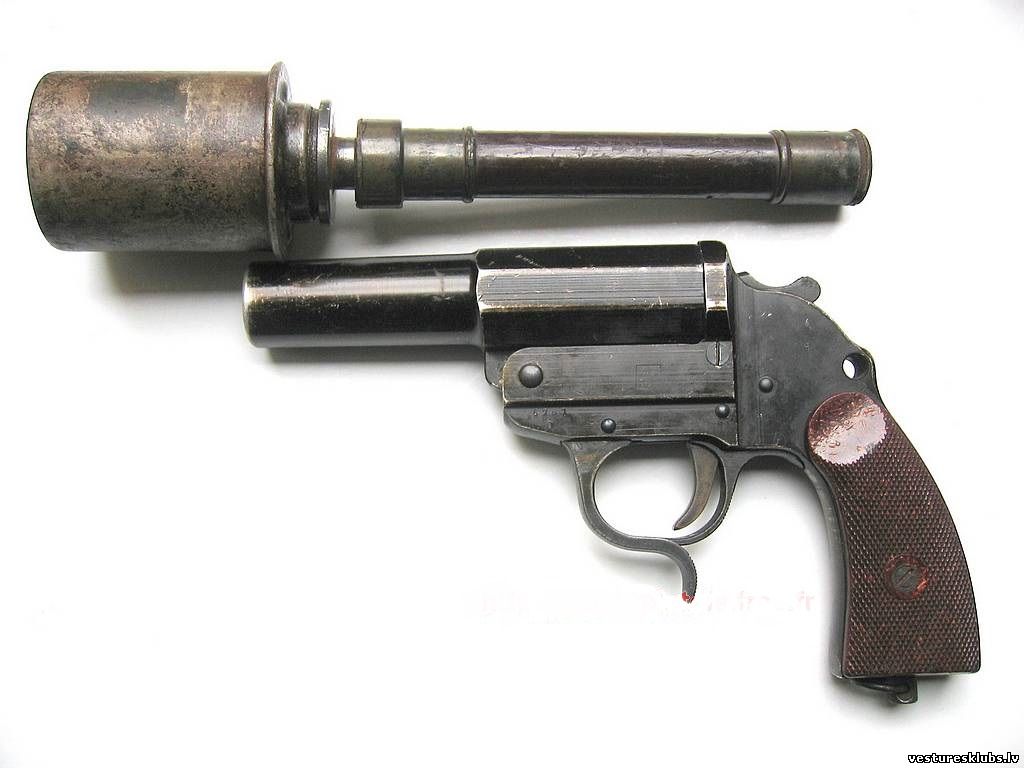

No modificētās 26 mm Walther Kampfpistole "Z", varēja šaut gan jau aprakstītās, gan speciāli šim ierocim radītās granātas (patronas).
1. Sprenggranatpatrone Z
2. Nebelgranatpatrone Z
3. FallschirmLeuchtgranatpatrone Z
4. FallschirmSignalgranatpatrone Z
5. Nachrichtengranatpatrone Z
6. Deutgranatpatrone Z

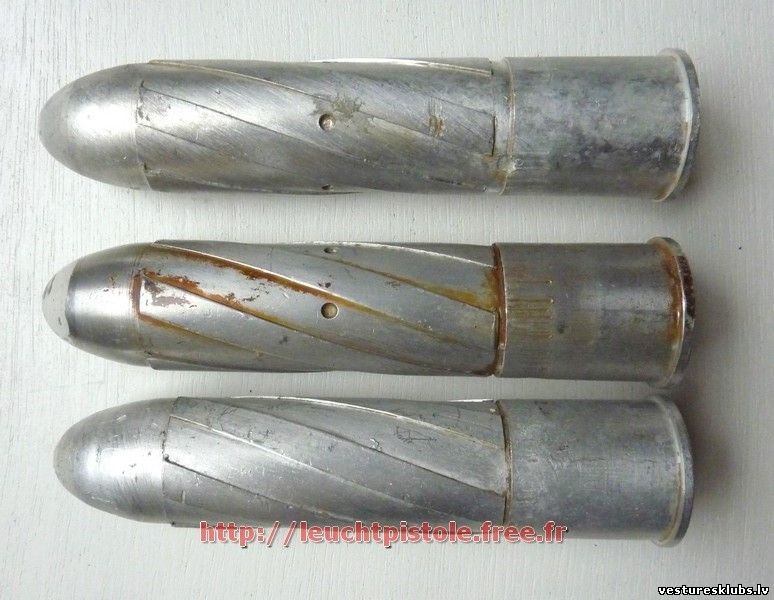

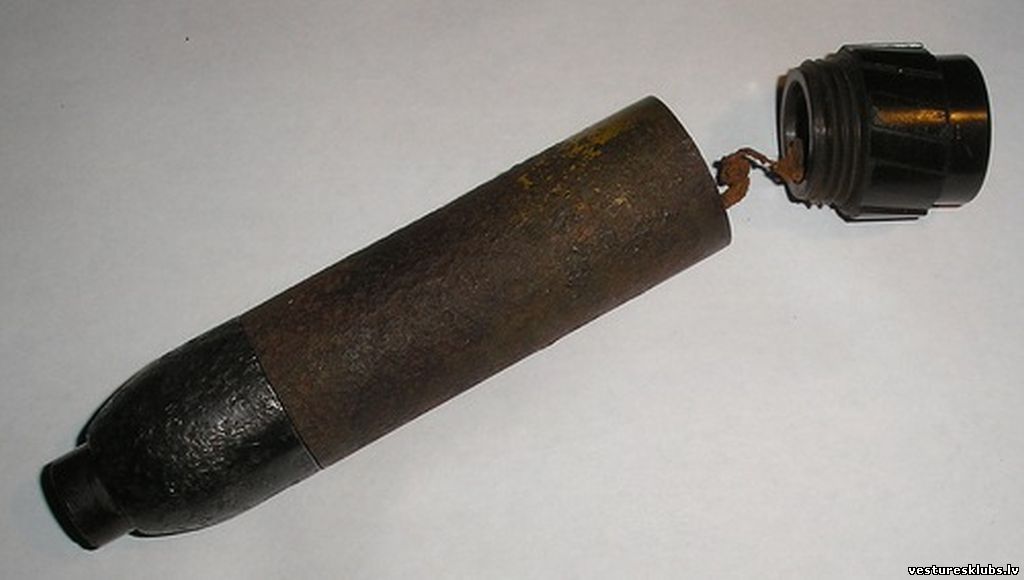

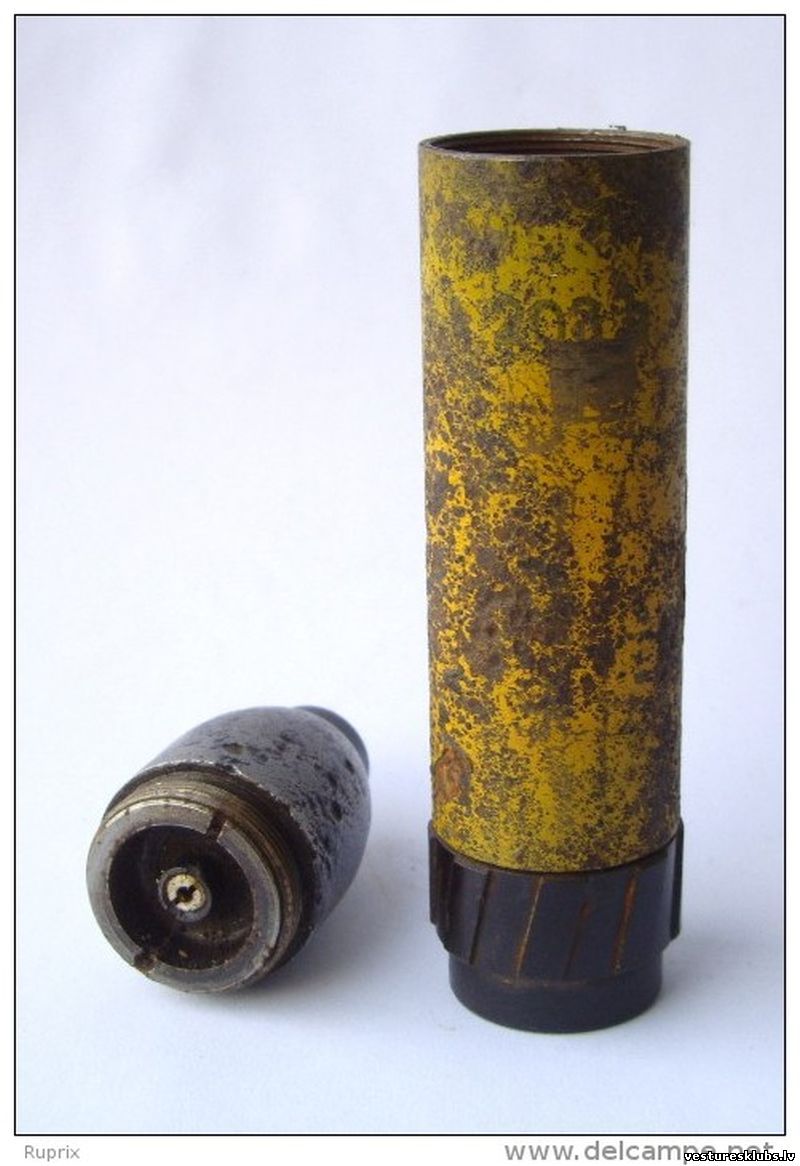

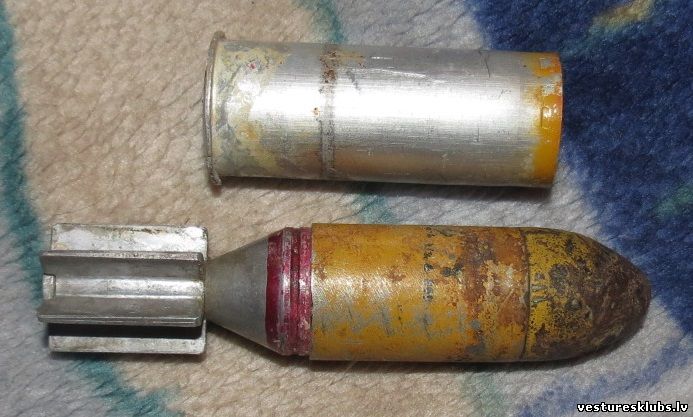

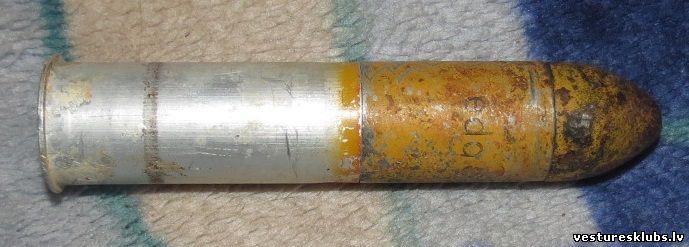

Sprenggranatpatrone Z



Nebelgranatpatrone Z

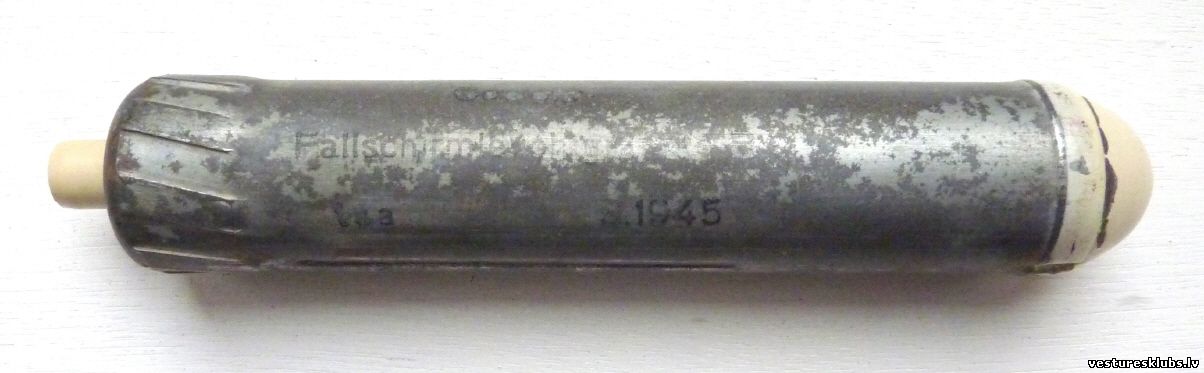

FallschirmLeuchtgranatpatrone Z



FallschirmSignalgranatpatrone Z


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 18:53 | Komentāri # 482
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Nachrichtengranatpatrone Z



Deutgranatpatrone Z



Pāris kara laika attēli

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 19:45 | Komentāri # 483
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

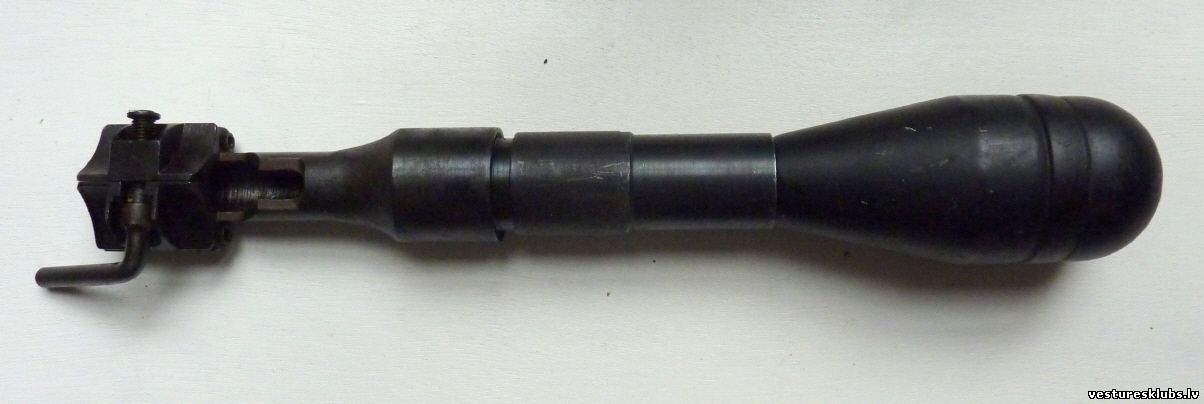

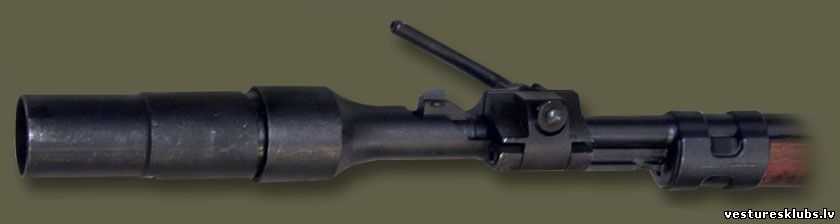

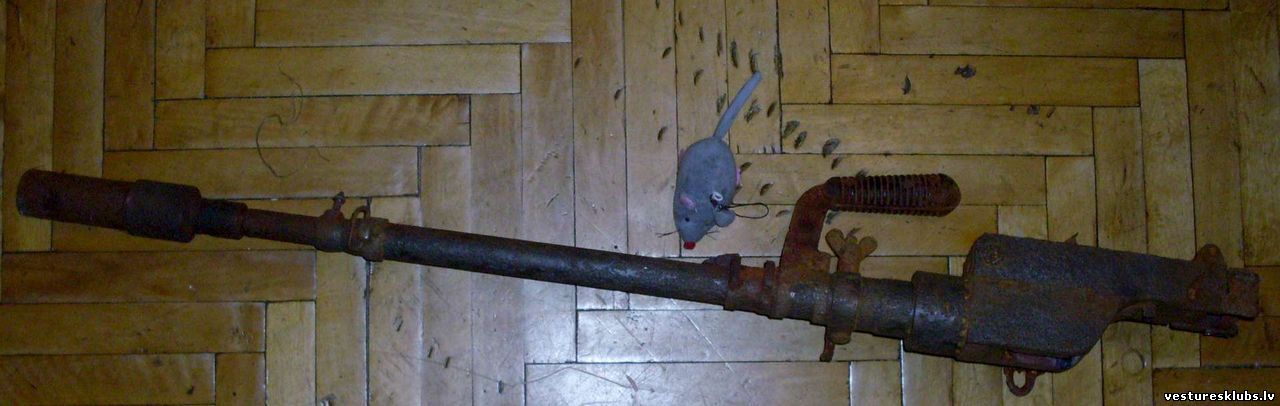

Šauteņu granātas (Vācija)

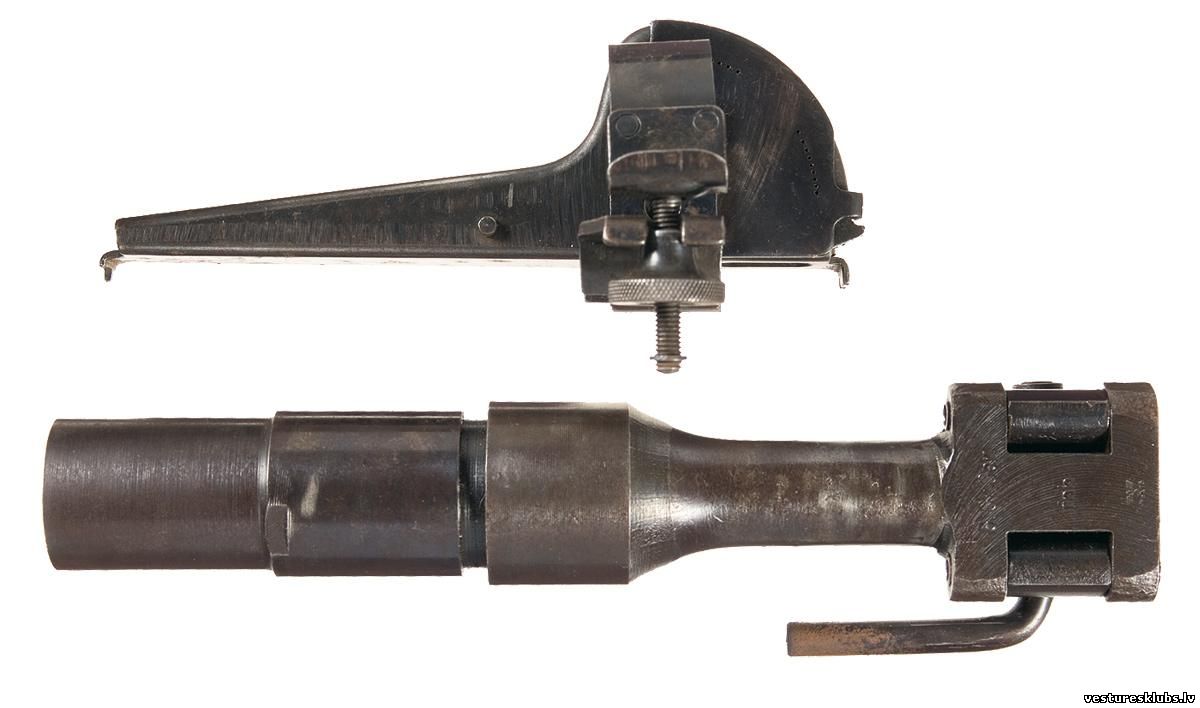

1940. gadā Vērmahta bruņojumā tika ieviests 30 mm šauteņu granātmetējs (mortīra) Gewehrgranatgerät (Schiessbecher).

Paredzēts montēt uz karabīnes Mauser 98K, vai G 33/40.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 14.Oktobris.2016, 19:57 | Komentāri # 484
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

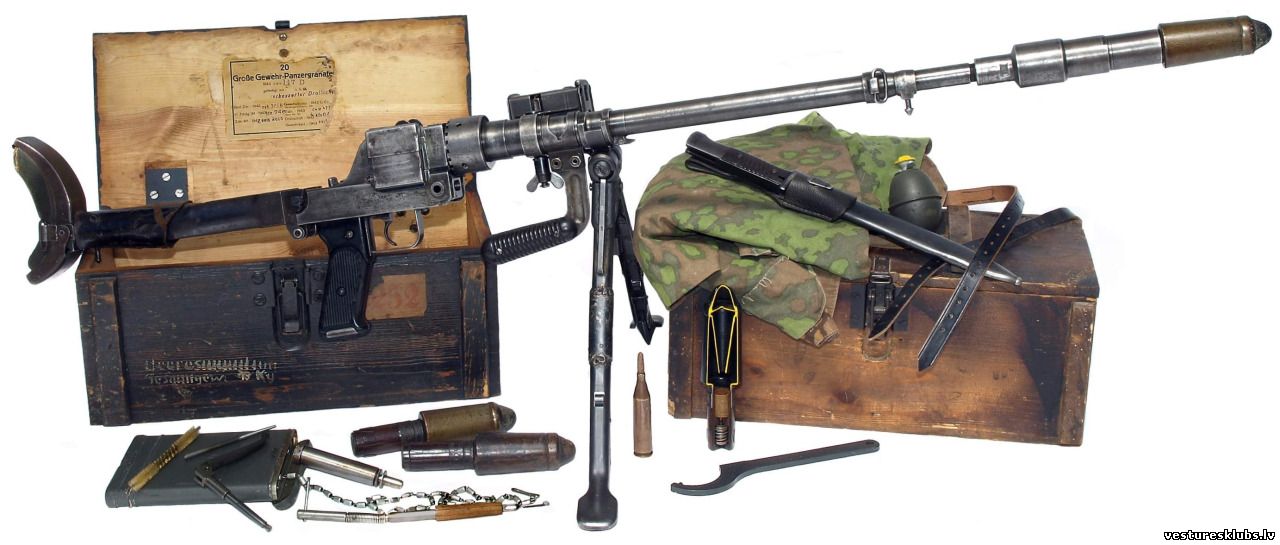

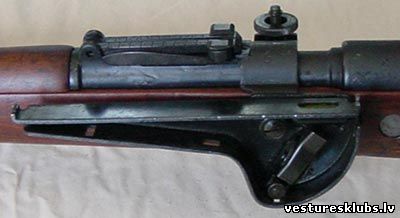

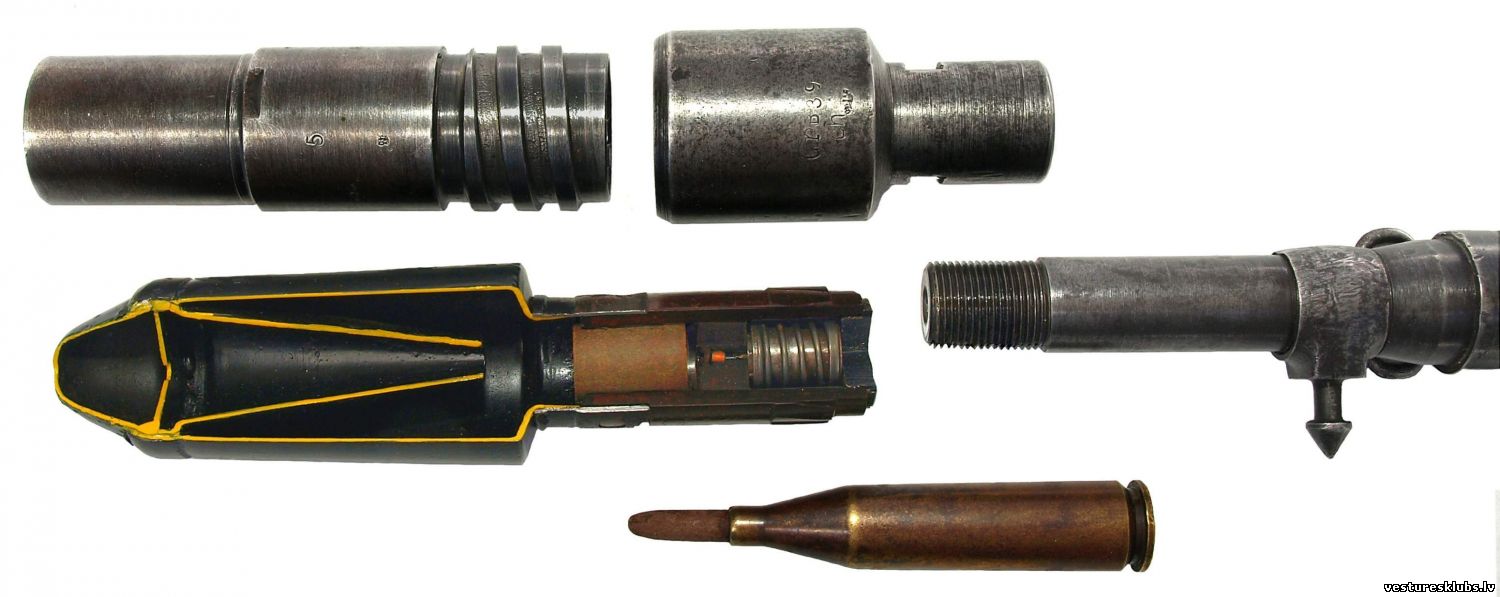

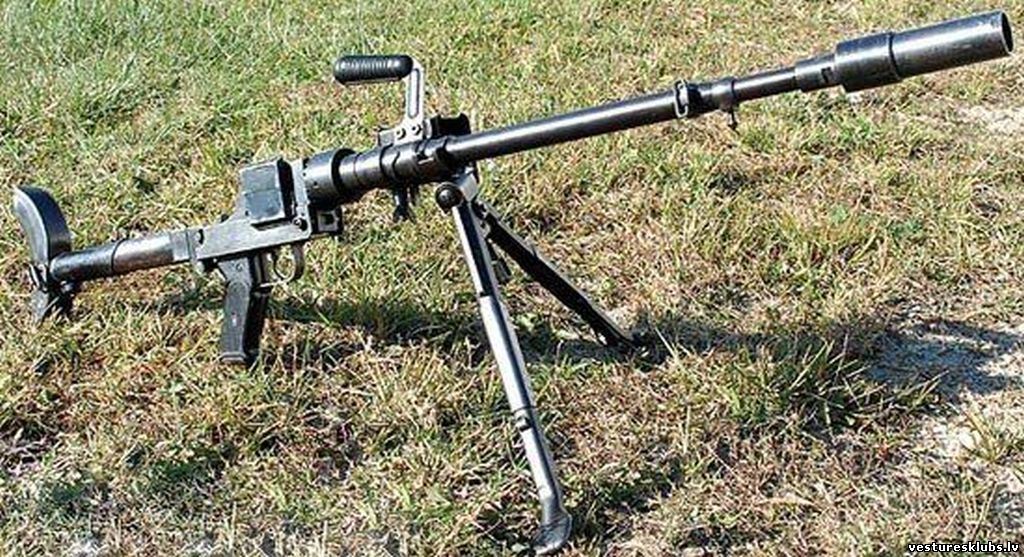

Otrs 30 mm prettanku granātmetējs Gz.B.-39 tika uzkonstruēts priekš prettanku šautenes Pz.B-39


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 05:36 | Komentāri # 485
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Kara laikā izmantoja 9 modeļu granātas:

1. GewehrSprenggranate 30 (Gew.Spr.gr 30) šķembu
2. GewehrPanzergranate 30 (Gew.Pz.gr 30) prettanku kumulatīvā
3. Grosse GewehrPanzergranate 40 (Gr.Gew.Pz.gr 40) prettanku kumulatīvā
4. GewehrPanzergranate 46 (Gew.Pz.gr 46) prettanku kumulatīvā
5. GewehrPanzergranate 61 (Gew.Pz.gr 61) prettanku kumulatīvā
6. Gewehrgranate zur Panzerbekämpfung 40 (GG/P 40) prettanku kumulatīvā
7. GewehrBlendgranate 42 (Gew.B.gr 42) dūmu
8. GewehrFallschirmLeuchtgranate (Gew.Fs.Lt.gr) apgaismes
9. GewehrPropagandaGranate (Gew.Prop.gr) aģitācijas

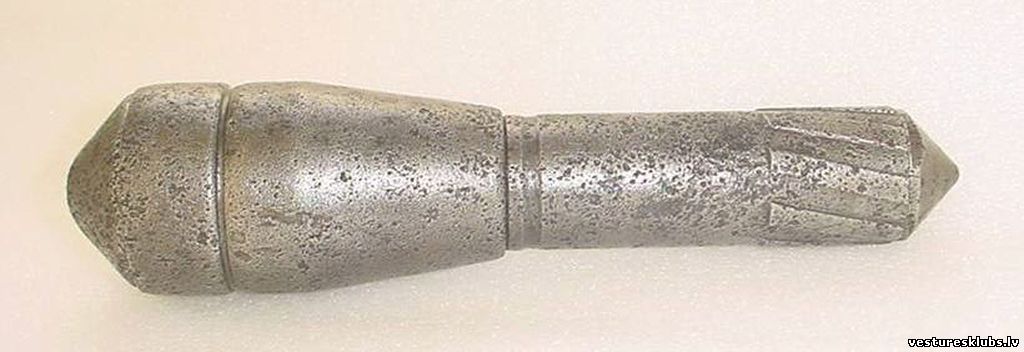

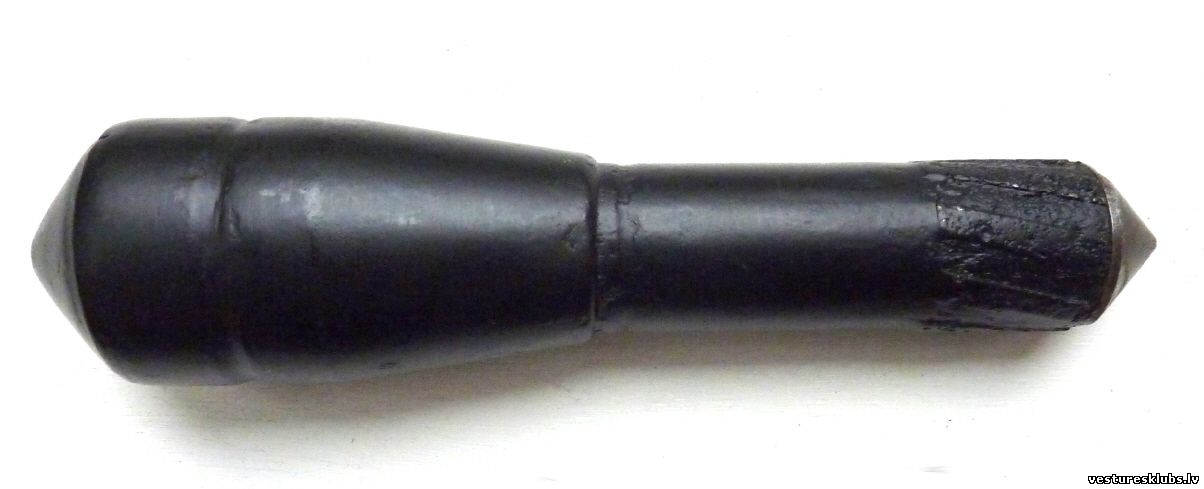

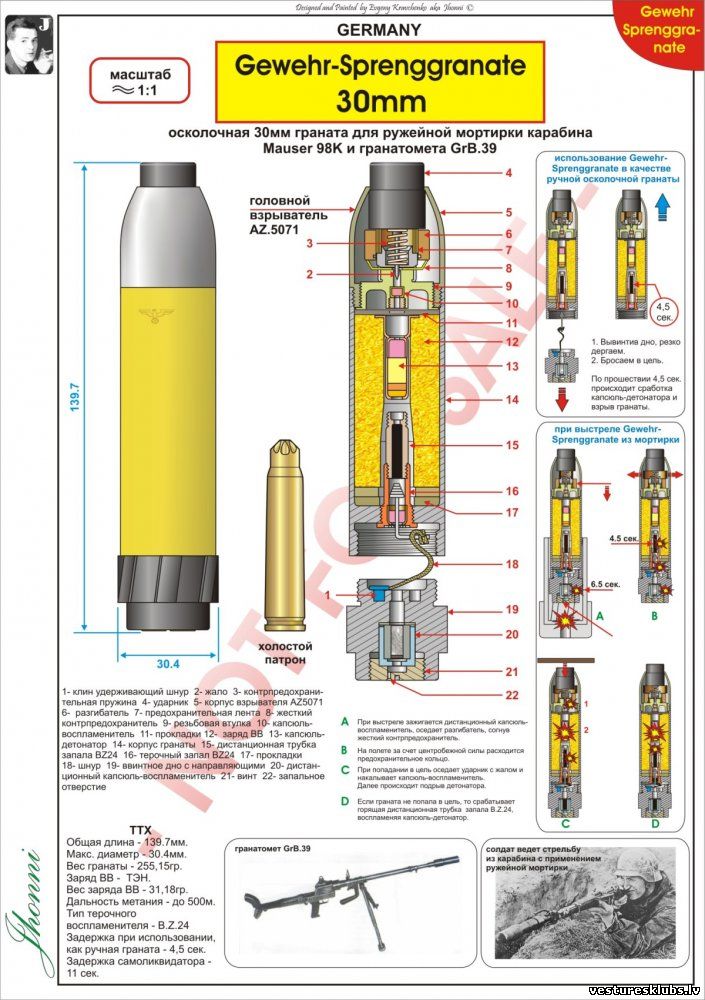

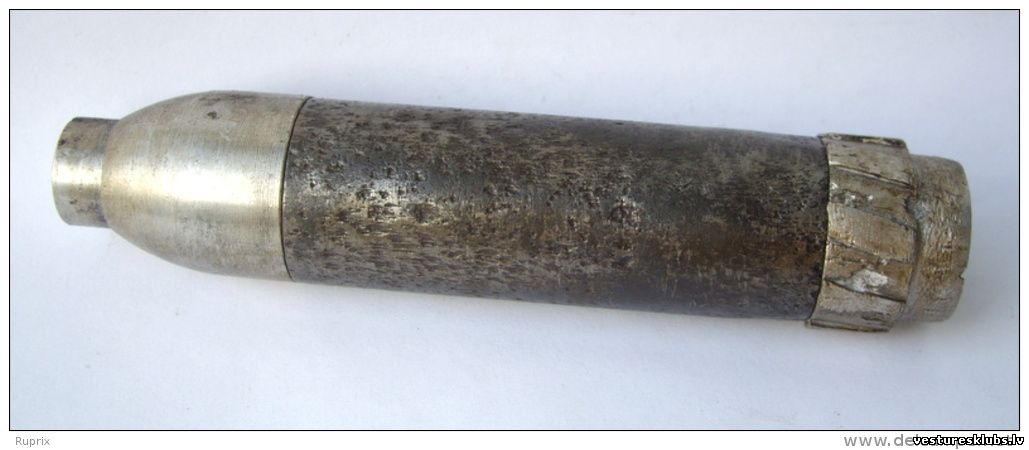

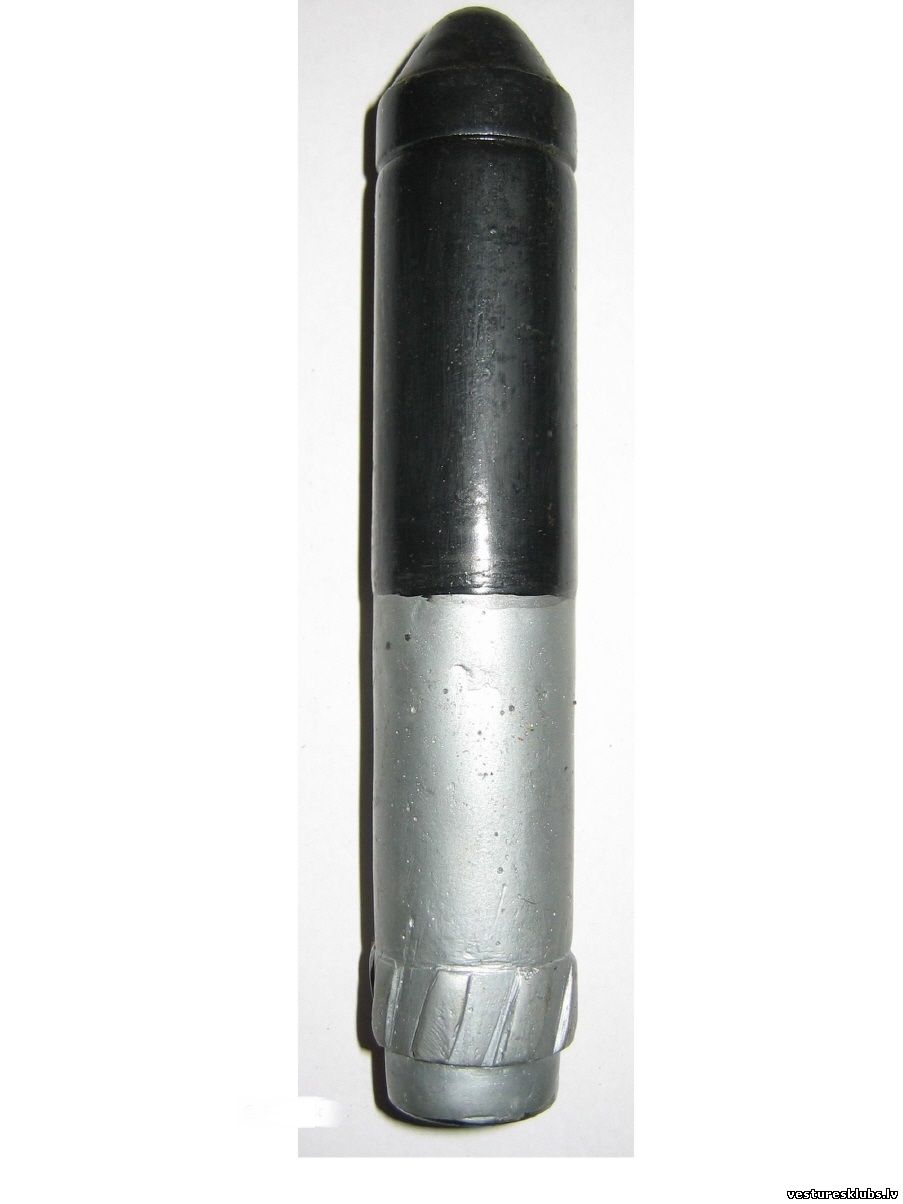

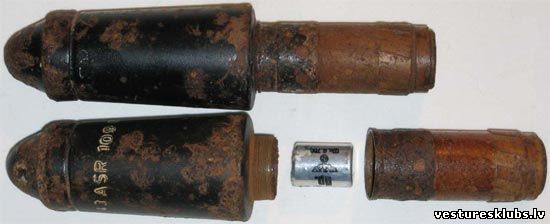

1. GewehrSprenggranate 30 (Gew.Spr.gr 30)



Šķembu šautenes granāta.

līdz 1941. gadam - detonatori alumīnija
pēc 1941. gada - aizmugurējais detonators un daļa no priekšējā detonatora plastmasas, bet paralēli mazākos apjomos ražoja arī no alumīnija. Sākotnēji vidusdaļa tika krāsota melna, vēlāk - dzeltena.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 05:45 | Komentāri # 486
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

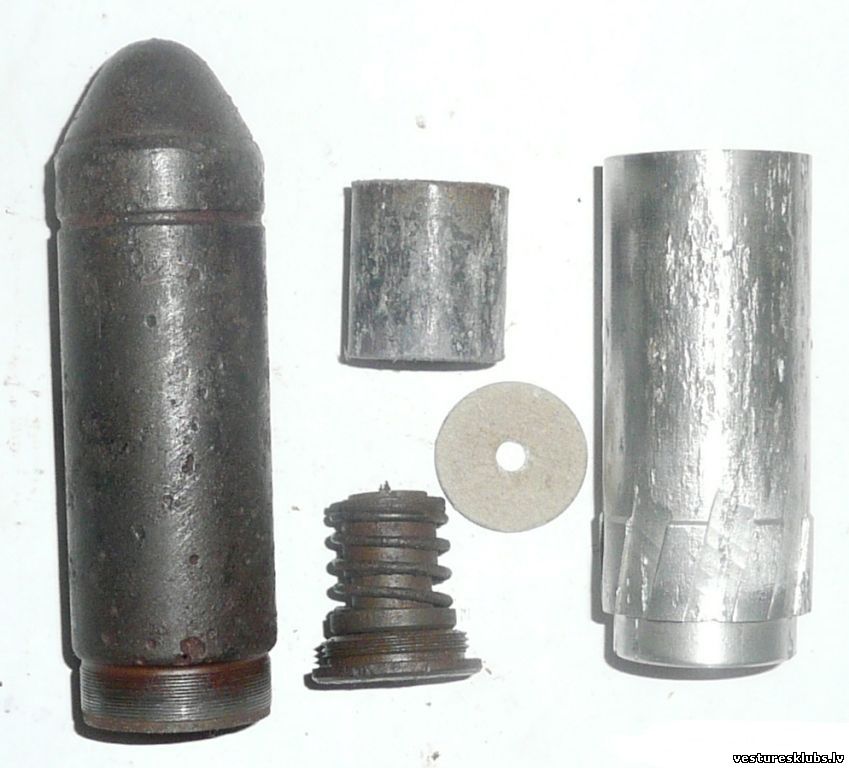

Aprīkota ar diviem detonatoriem:
Priekšējais
Uzvelkas, granātu izšaujot, un detonē pie saskares ar šķērsli.
Aizmugurējais
Izmantojams, metot granātu ar roku, kā arī aktivizējas granātu izšaujot, un detonē pēc 7 sek., tādējādi pašiznīcinot nesprāgušu granātu.

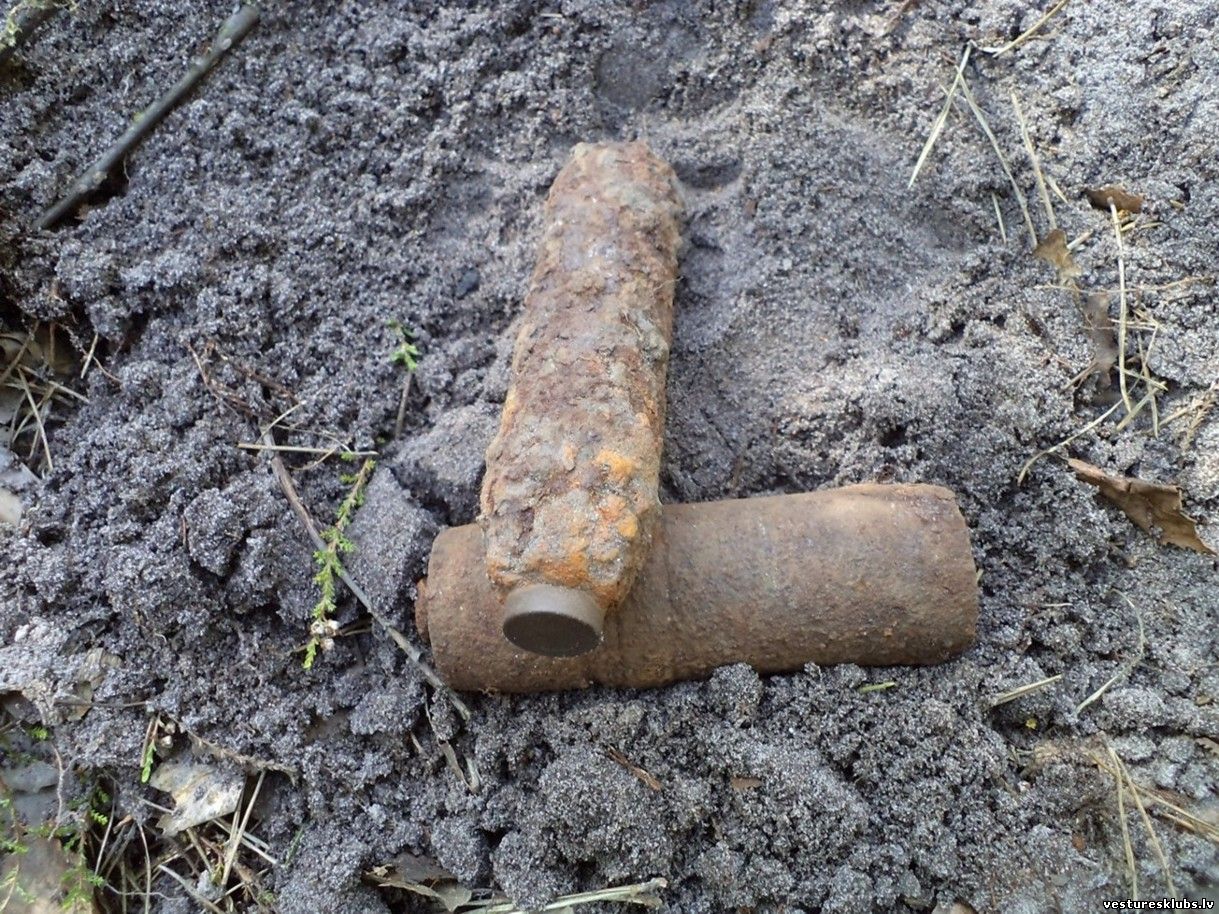

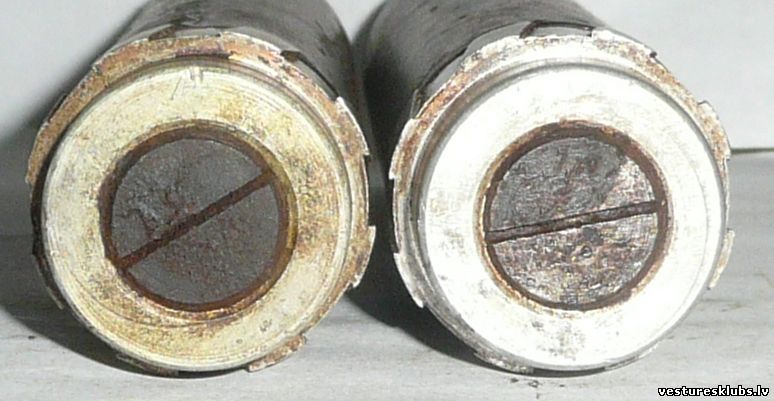

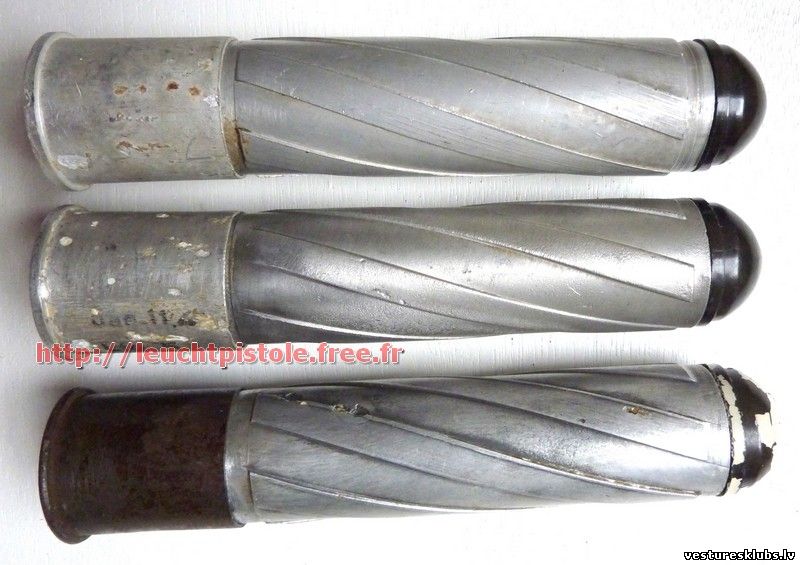

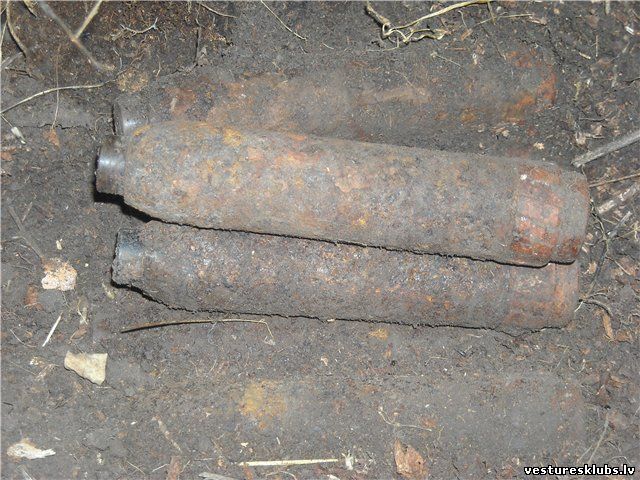

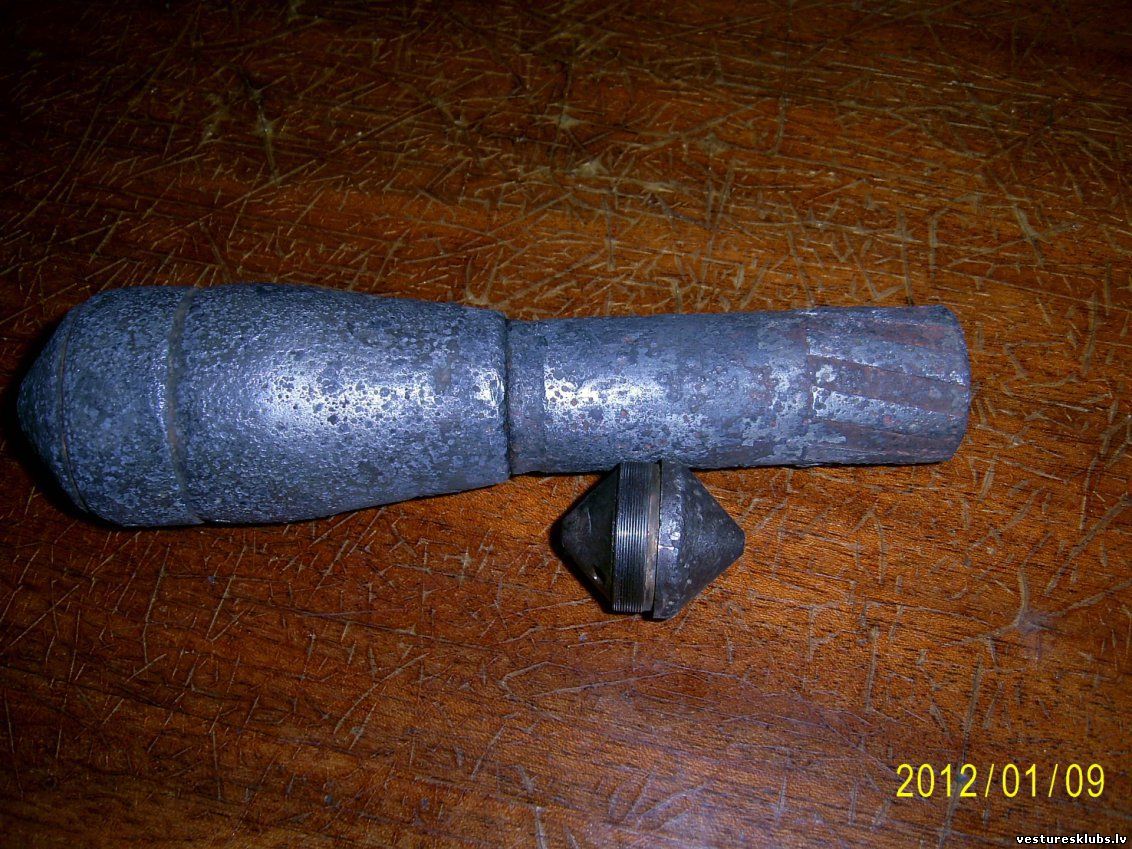

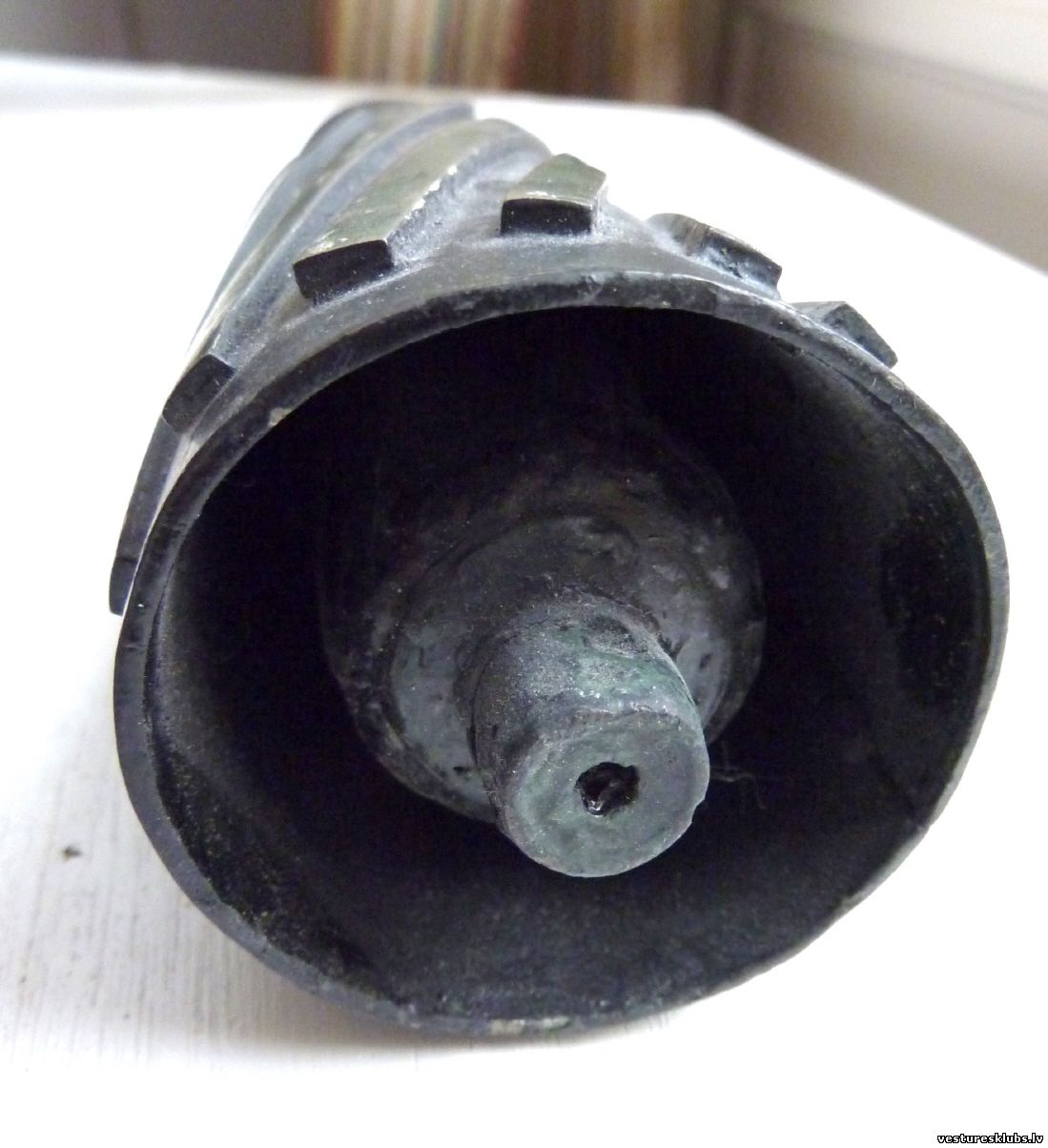

Te pāris no zemes izraktas

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 05:52 | Komentāri # 487
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

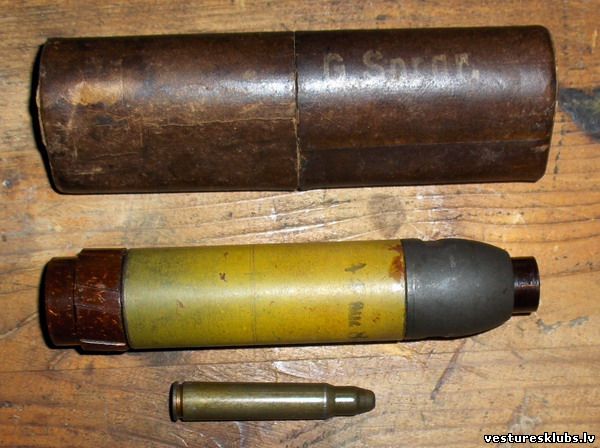

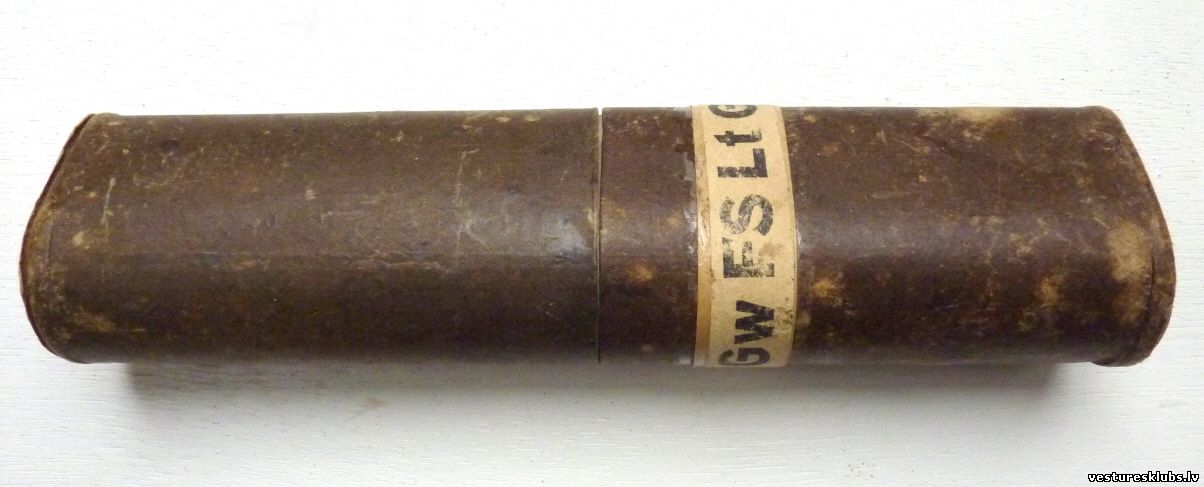

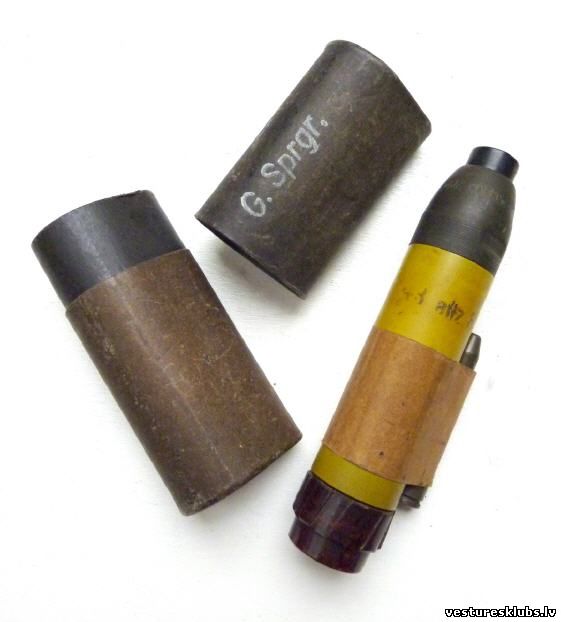

Iepakoja speciālos kartona futlāros pa vienai granātai kopā ar speciālo patronu TreibPatrone.

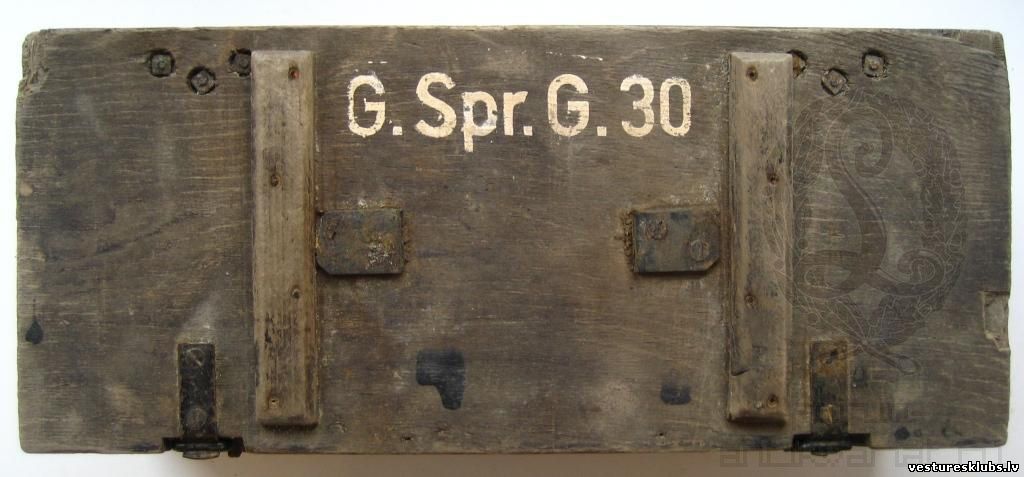

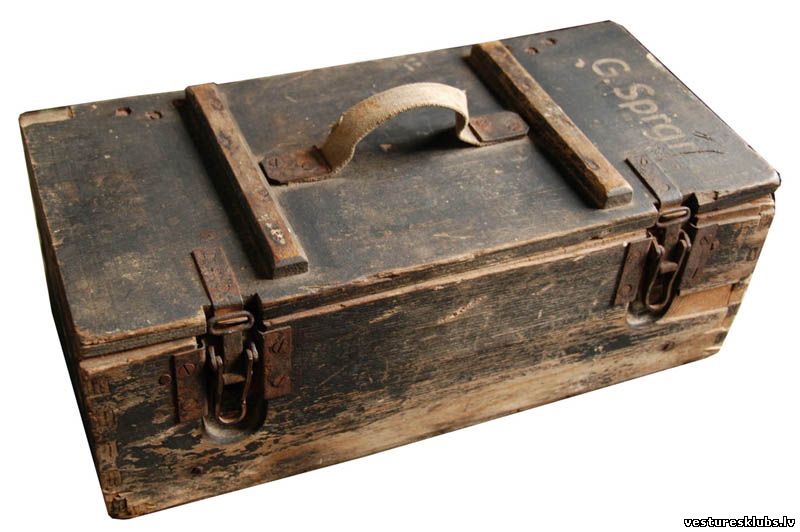

Transportēja koka kastēs pa 20 vai 30 gab.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 06:22 | Komentāri # 488
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

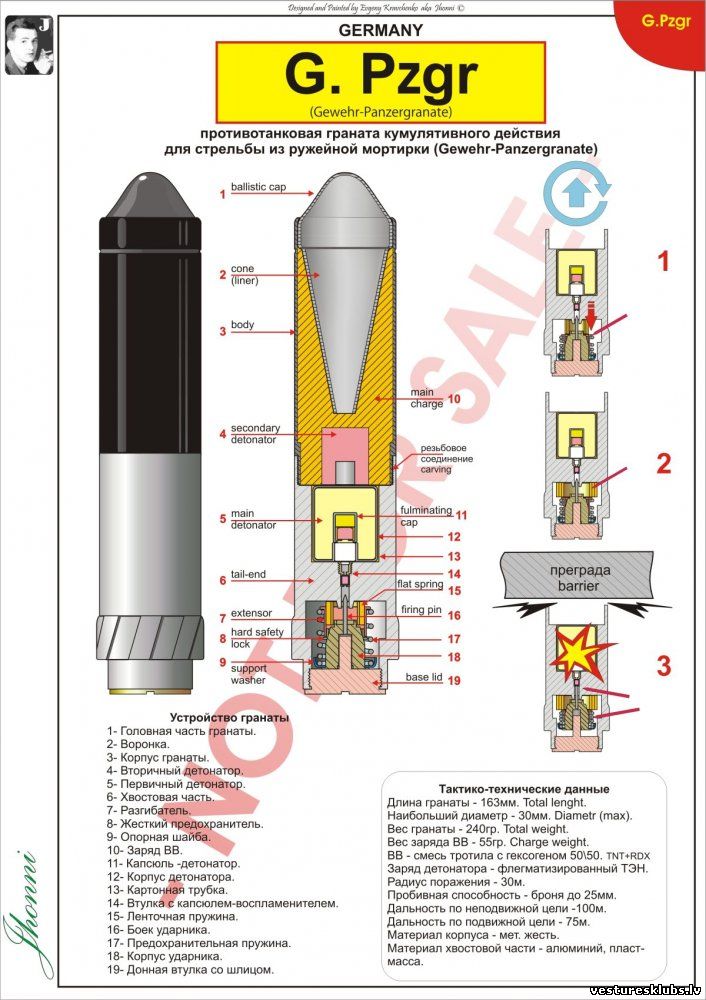

2. GewehrPanzergranate 30 (Gew.Pz.gr 30)

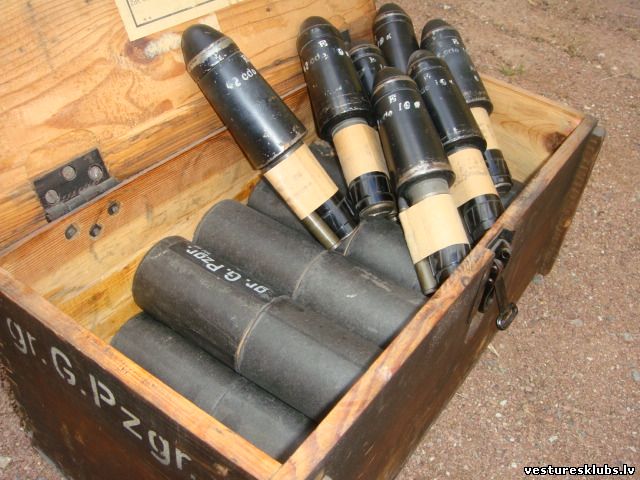

Kumulatīvā prettanku šautenes granāta. Transportēja koka kastēs, katru granātu iepakojot atsevišķā kartona futlārī.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 06:42 | Komentāri # 489
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

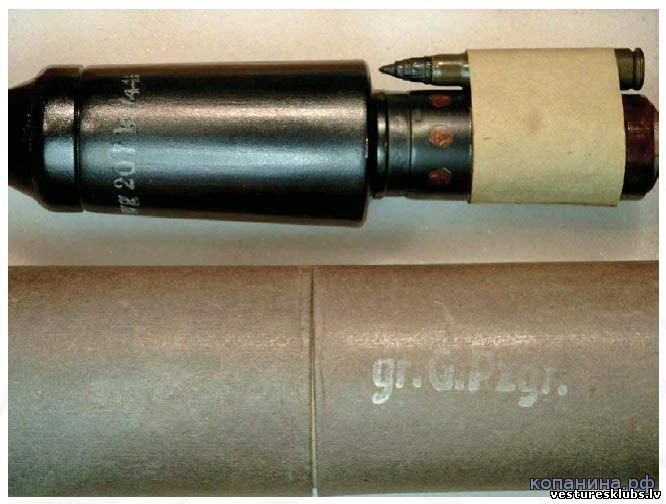

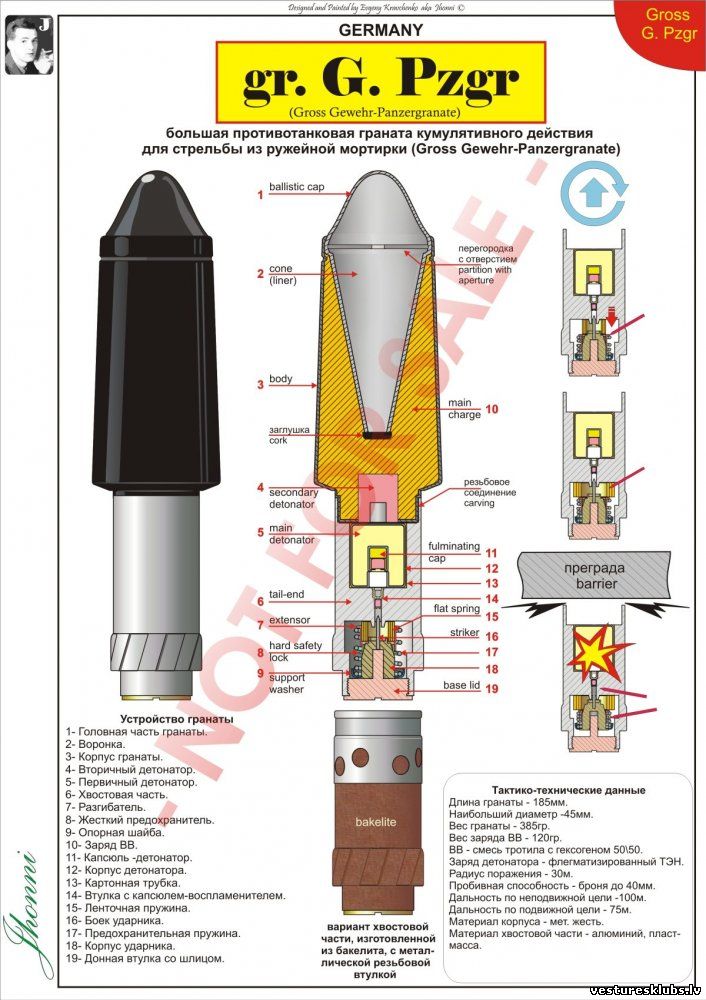

3. Grosse GewehrPanzergranate 40 (Gr.Gew.Pz.gr 40)



Kumulatīvā prettanku šautenes granāta.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 06:44 | Komentāri # 490
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

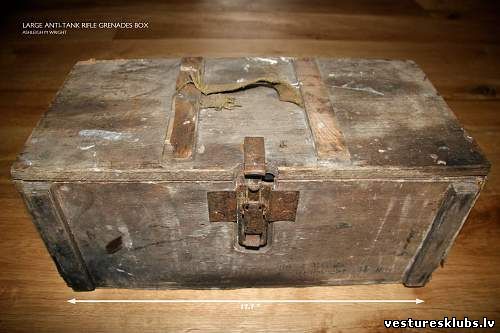

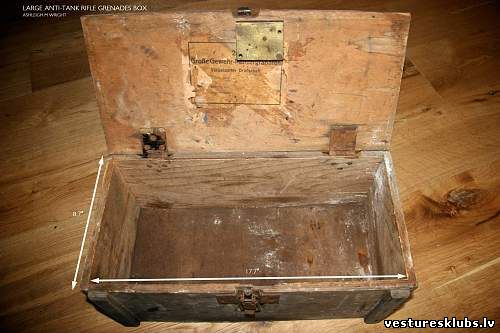

Transportēja koka kastēs, katru granātu iepakojot atsevišķā kartona futlārī.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 07:53 | Komentāri # 491
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

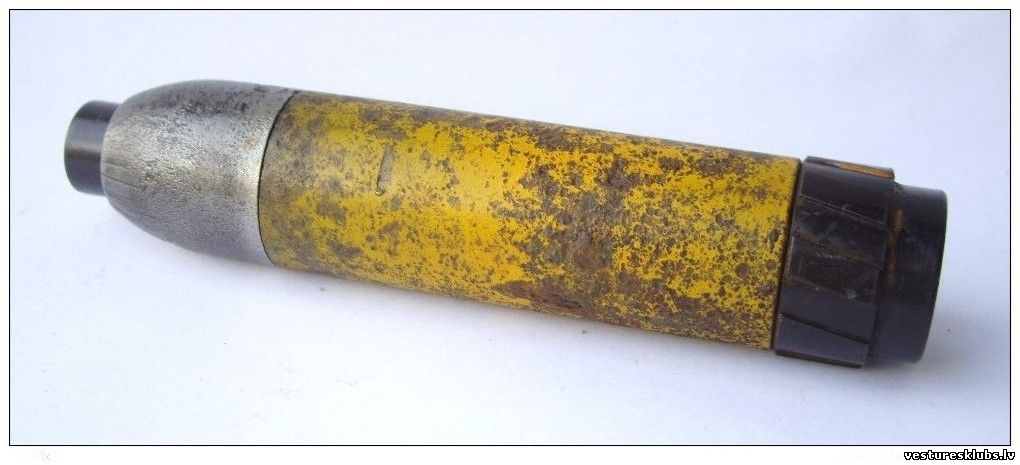

4. GewehrPanzergranate 46 (Gew.Pz.gr 46)

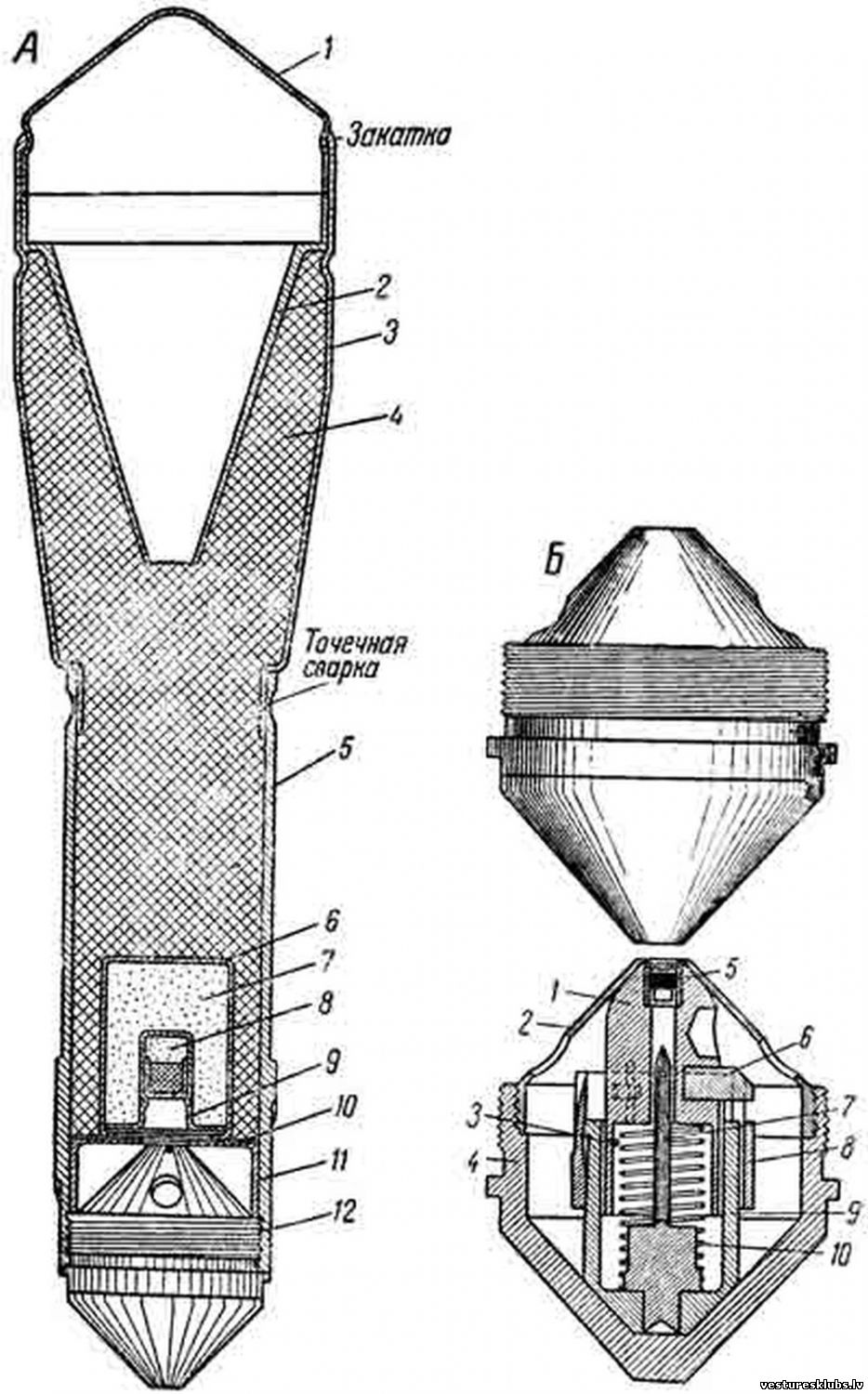

А – разрез гранаты: 1 – баллистический колпак (наконечник),
2 – кумулятивная воронка, 3 – корпус, 4 – разрывной заряд ВВ,
5 – стебель с нарезами ( ведущими выступами), 6 – оболочка
детонатора, 7 – детонатор, 8 – капсюль-детонатор, 9 – гильза
капсюля, 10 – картонное кольцо, 11 – колпачок, 12 – взрыватель.
Б – общий вид и разрез взрывателя: 1 – втулка, 2 – крышка
взрывателя, 3 – чека, 4 – корпус взрывателя,
5 – капсюль-воспламенитель, 6 – зуб втулки, 7 – жало,
8 – инерционное кольцо, 9 – ударник,
10 – контрпредохранительная пружина.



Kumulatīvā prettanku šautenes granāta.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 08:00 | Komentāri # 492
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

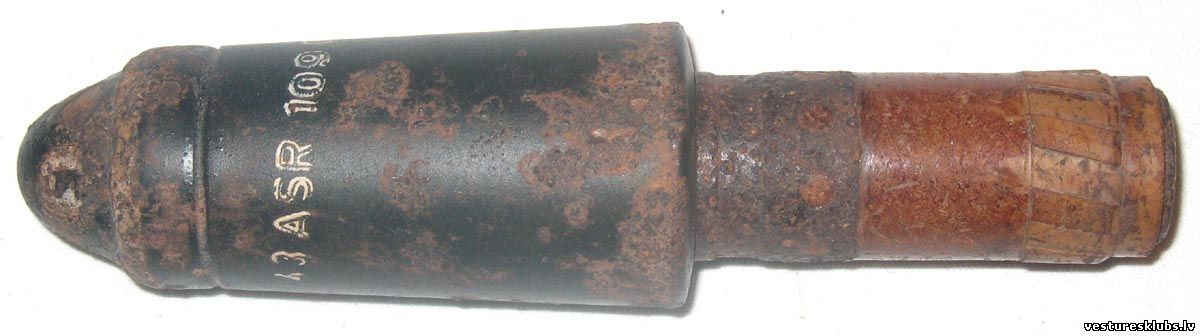

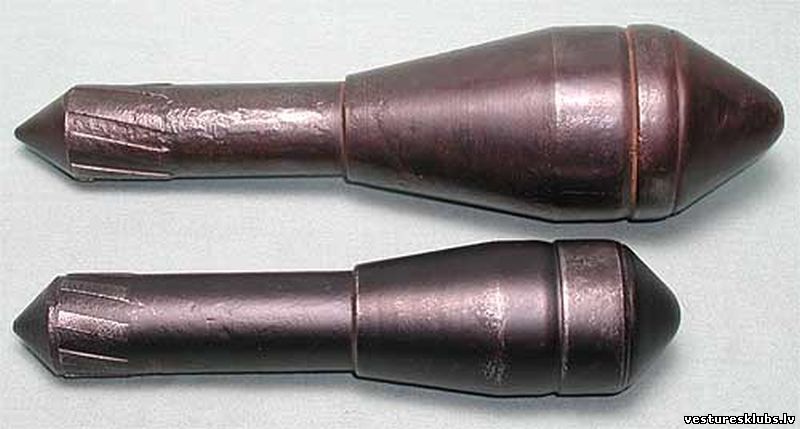

Faktiski, divas pēc uzbūves līdzīgas granātas: Gew.Pz.gr 46 un Gew.Pz.gr 61.

Šī ir mazākā, garums 200 mm, diametrs 46 mm.

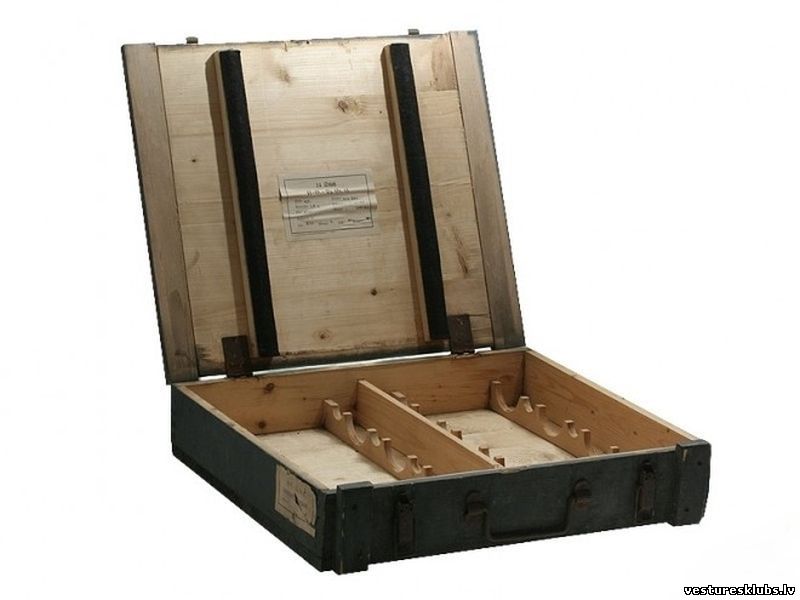

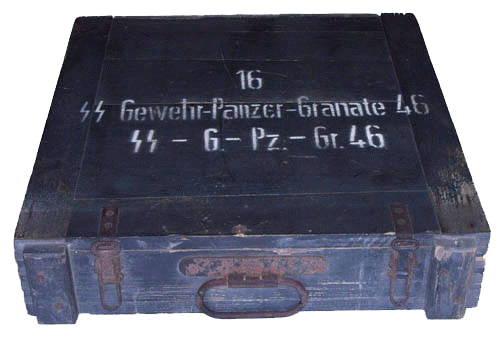

Transportēja koka kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 08:31 | Komentāri # 493
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

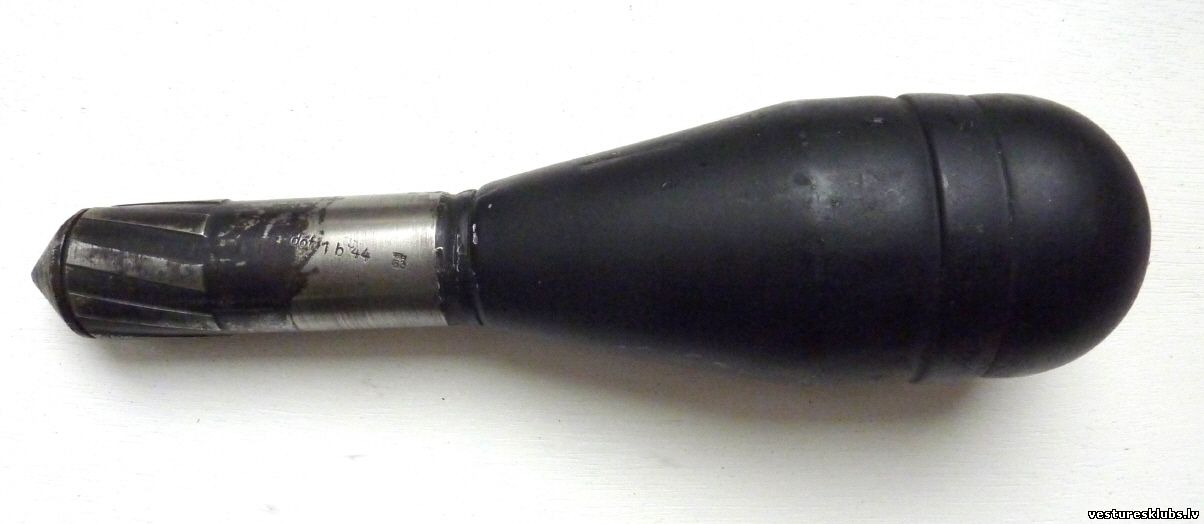

5. GewehrPanzergranate 61 (Gew.Pz.gr 61)

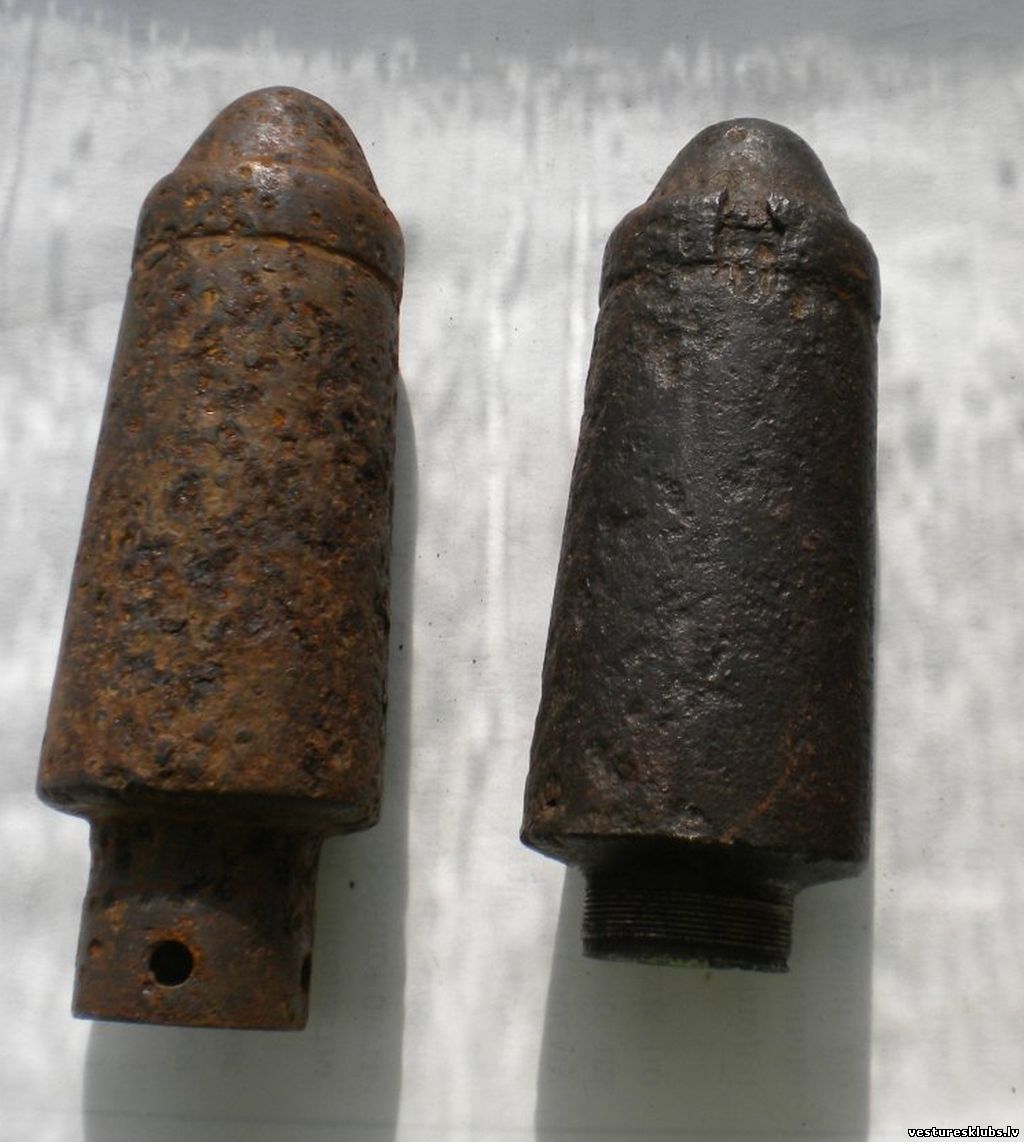

Kumulatīvā prettanku šautenes granāta. Šī ir lielākā, garums 240 mm, diametrs 61 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 08:32 | Komentāri # 494
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

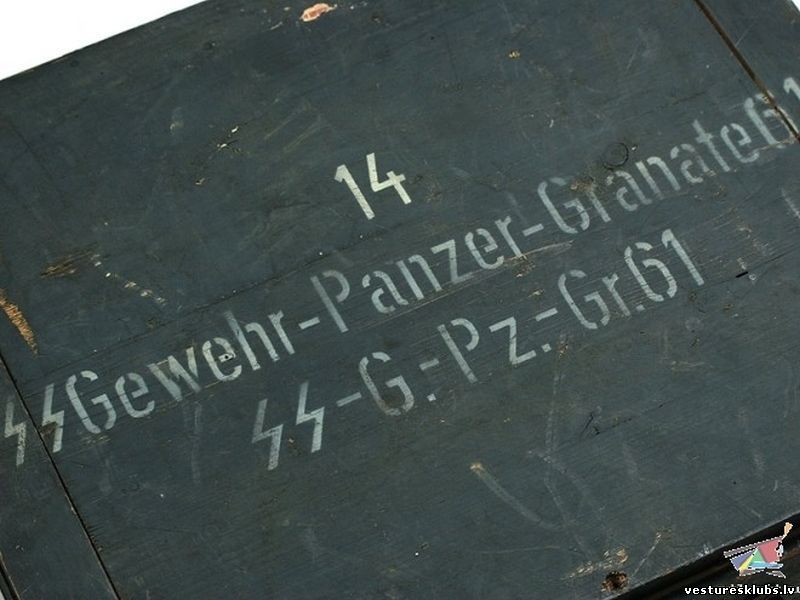

Transportēja koka kastēs.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 09:05 | Komentāri # 495
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

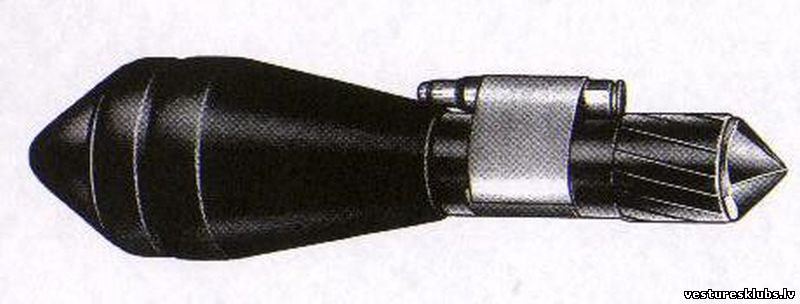

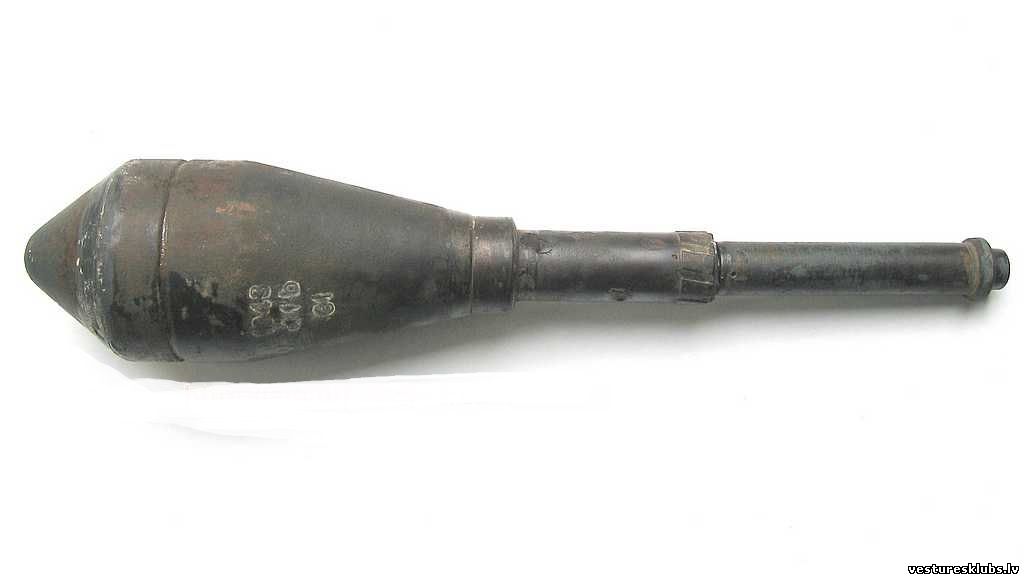

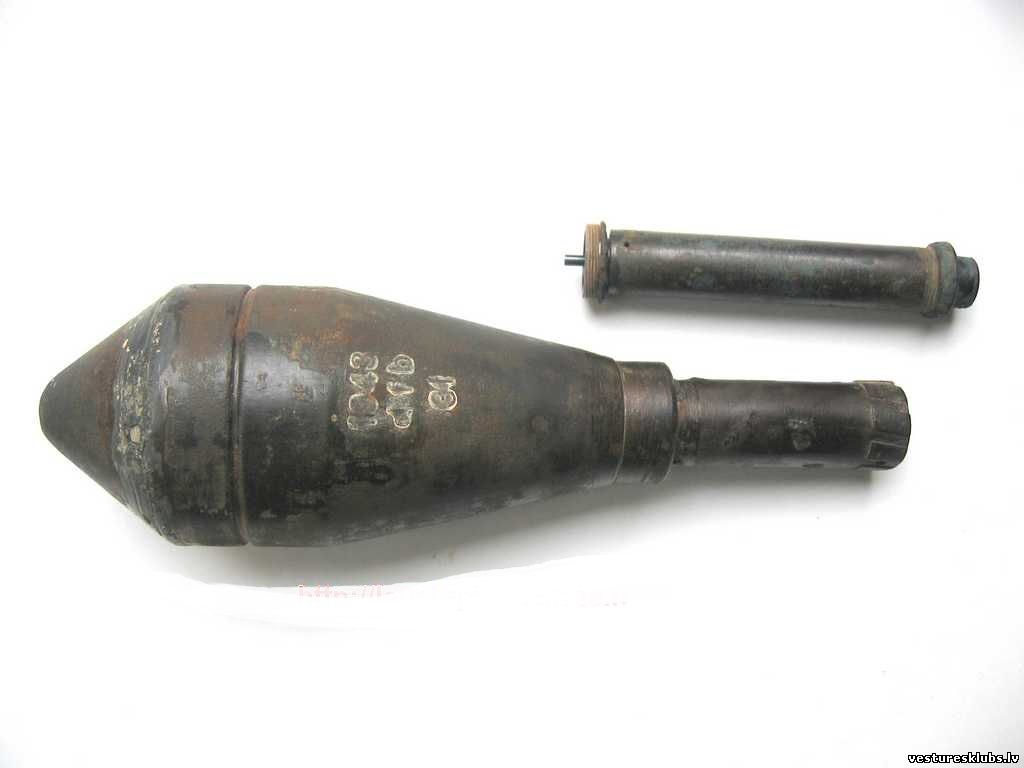

6. Gewehrgranate zur Panzerbekämpfung 40 (GG/P 40)



Kumulatīvā prettanku šautenes granāta.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 09:18 | Komentāri # 496
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

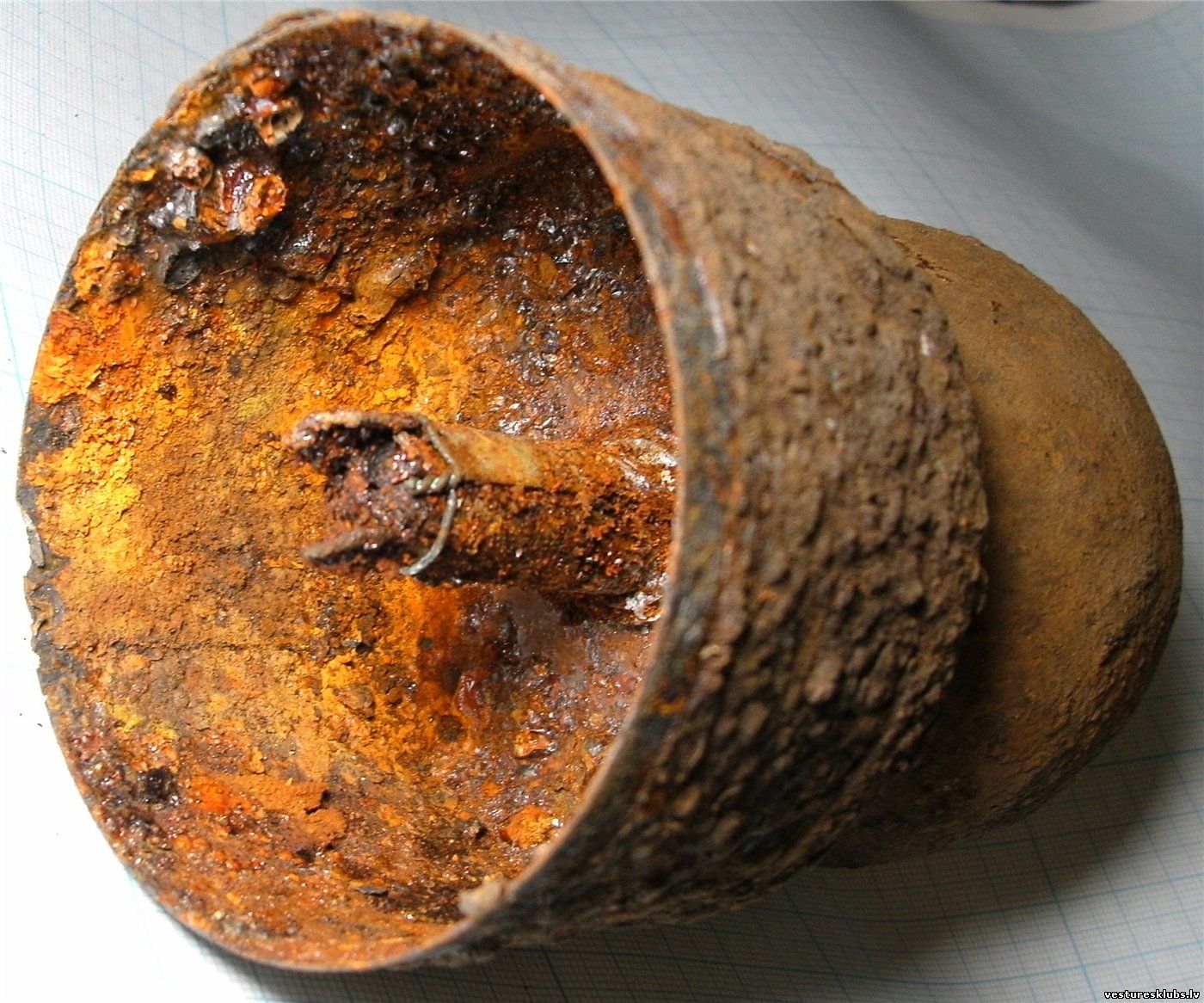

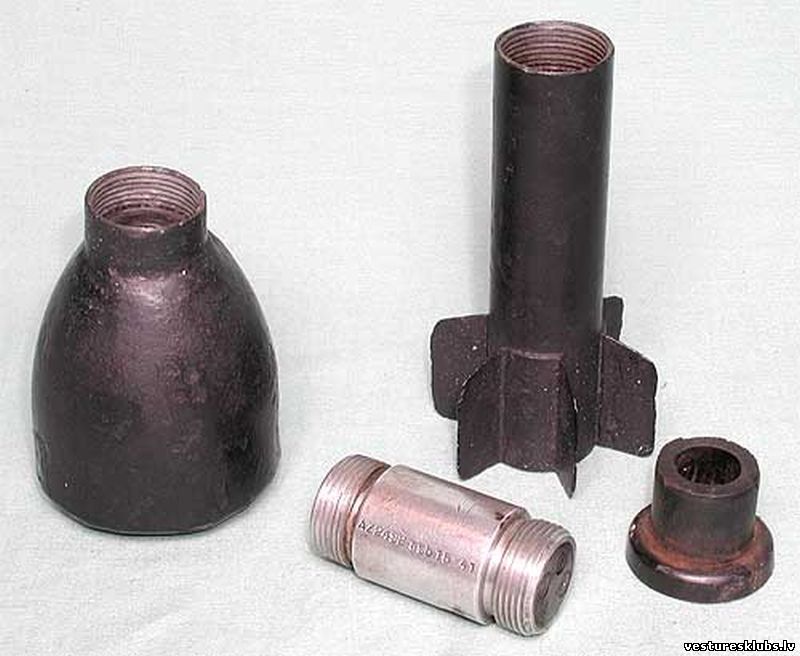

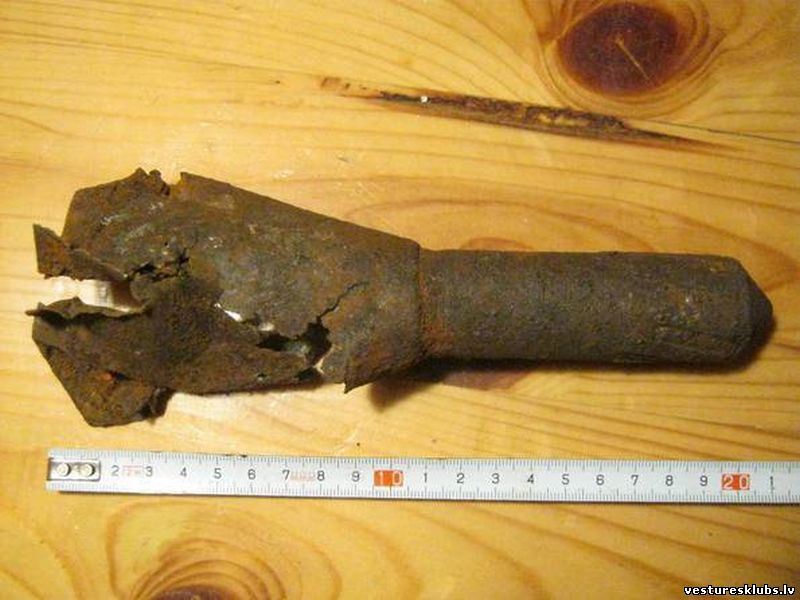

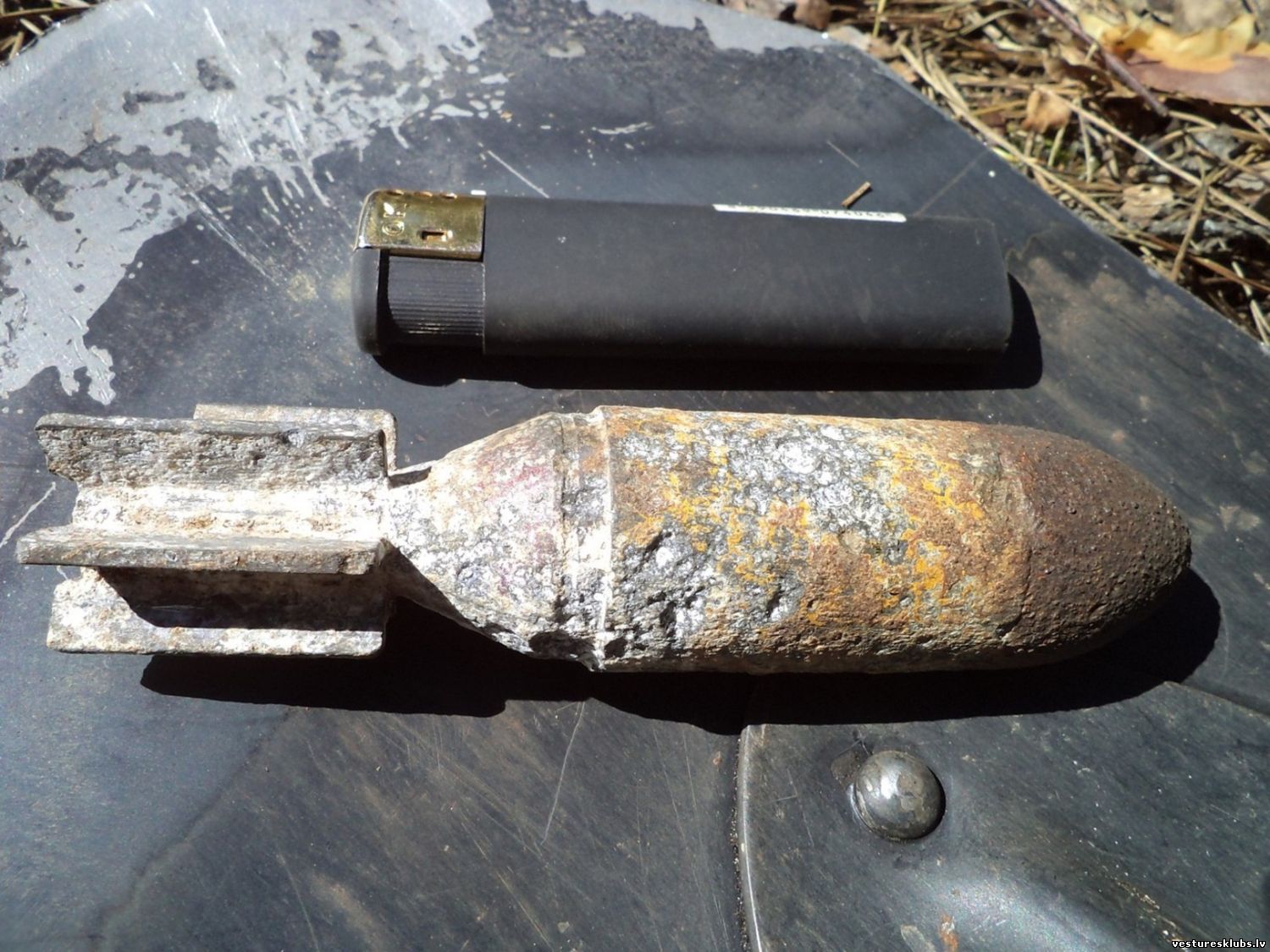

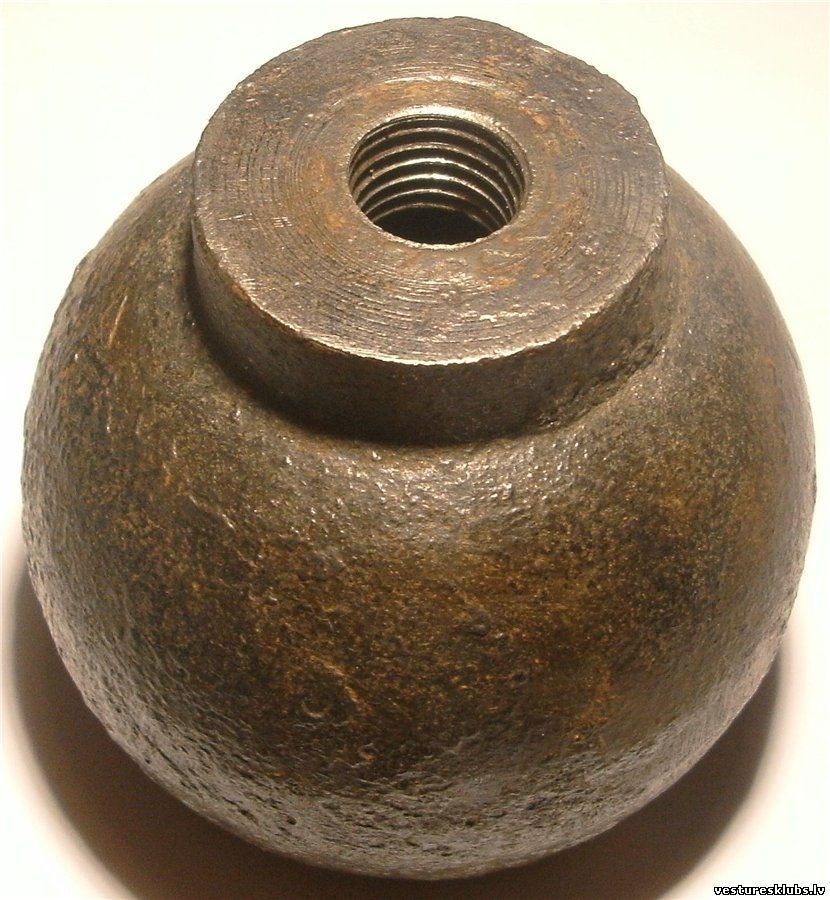

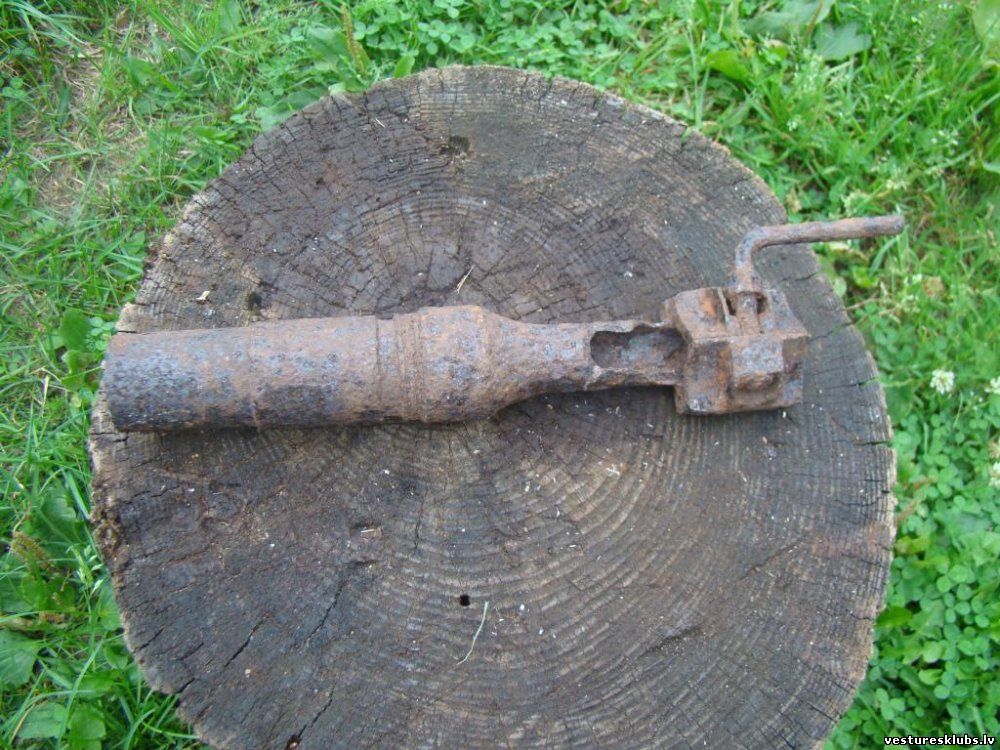

Izrakts fragments.

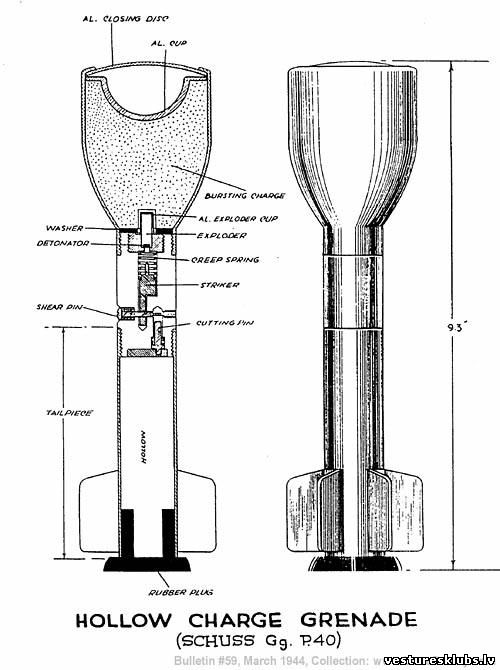

Kara laika foto un zīmējumi.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 09:30 | Komentāri # 497
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

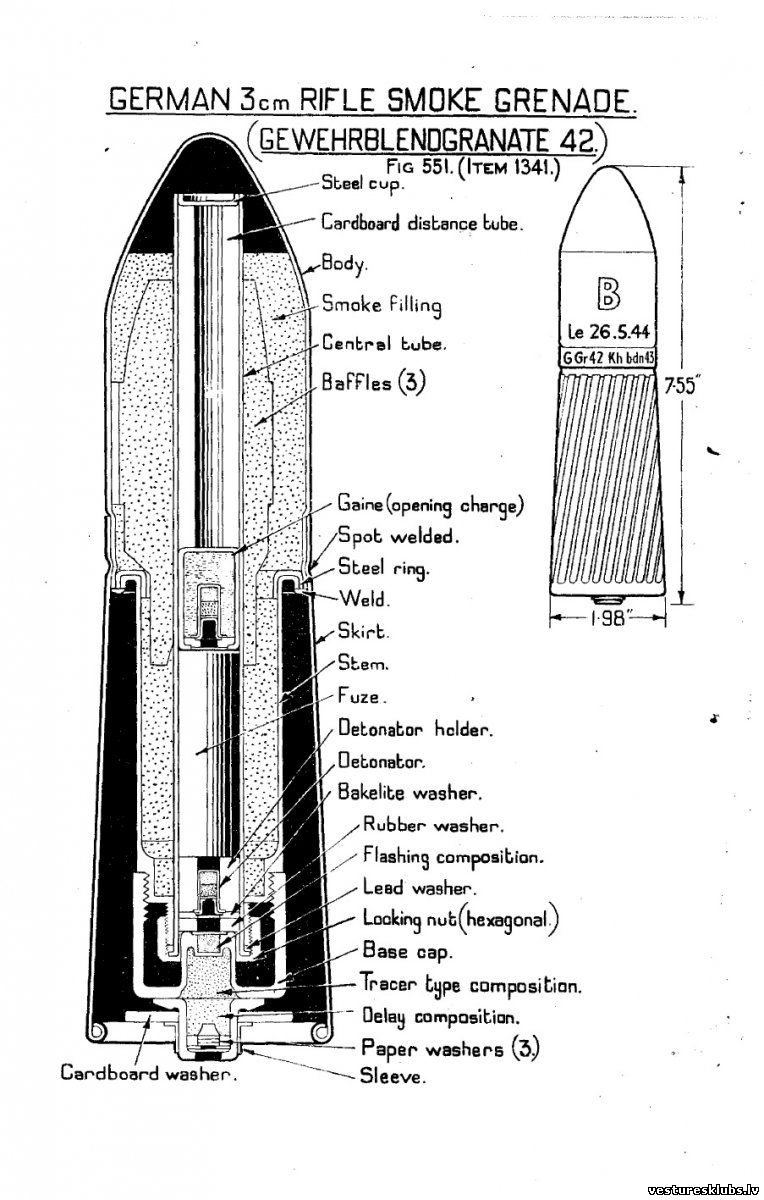

7. GewehrBlendgranate 42 (Gew.B.gr 42)



Dūmu granāta ar asaru gāzi. Paredzēta ienaidnieka bruņutehnikas apkalpes neitralizēšanai. Garums 190 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 09:36 | Komentāri # 498
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

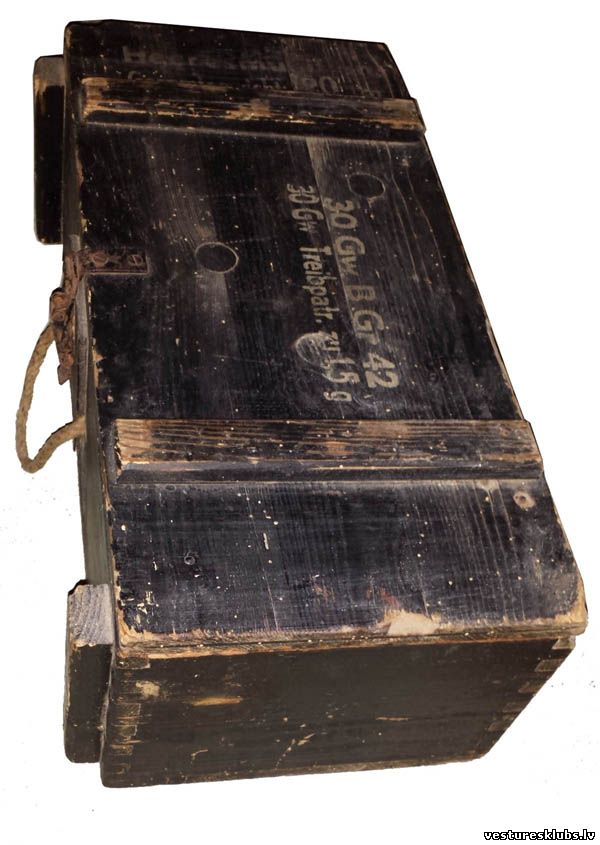

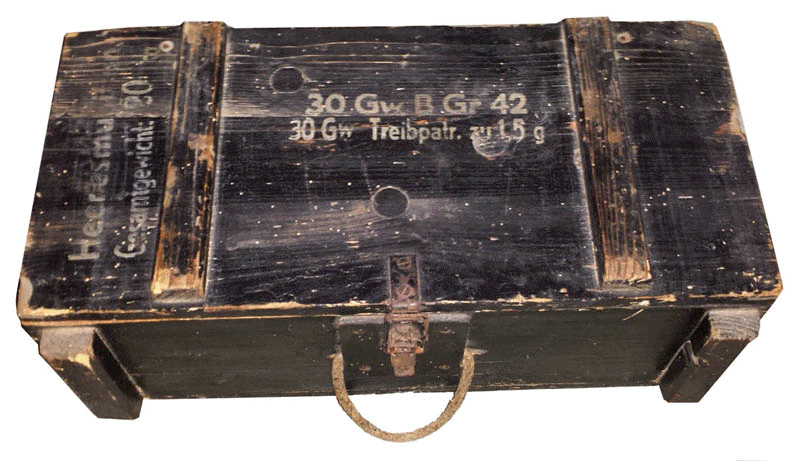

Transportēja koka kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 10:16 | Komentāri # 499
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

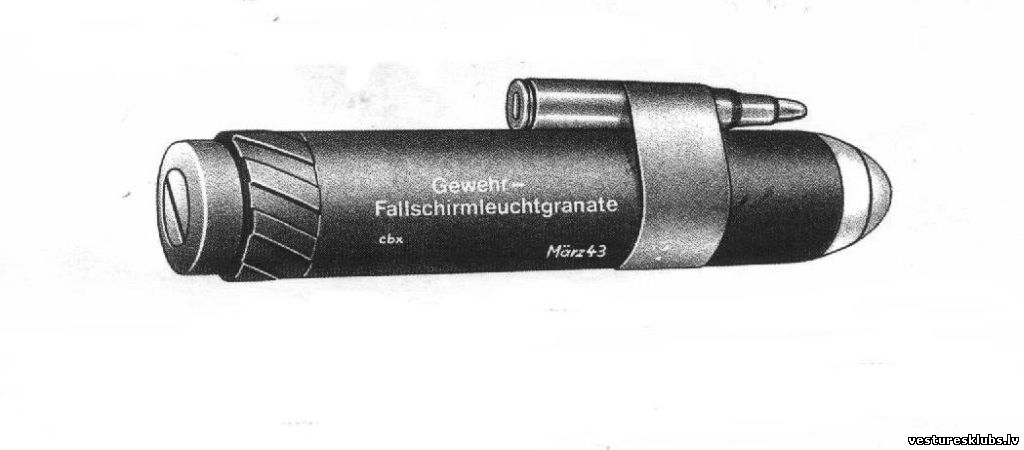

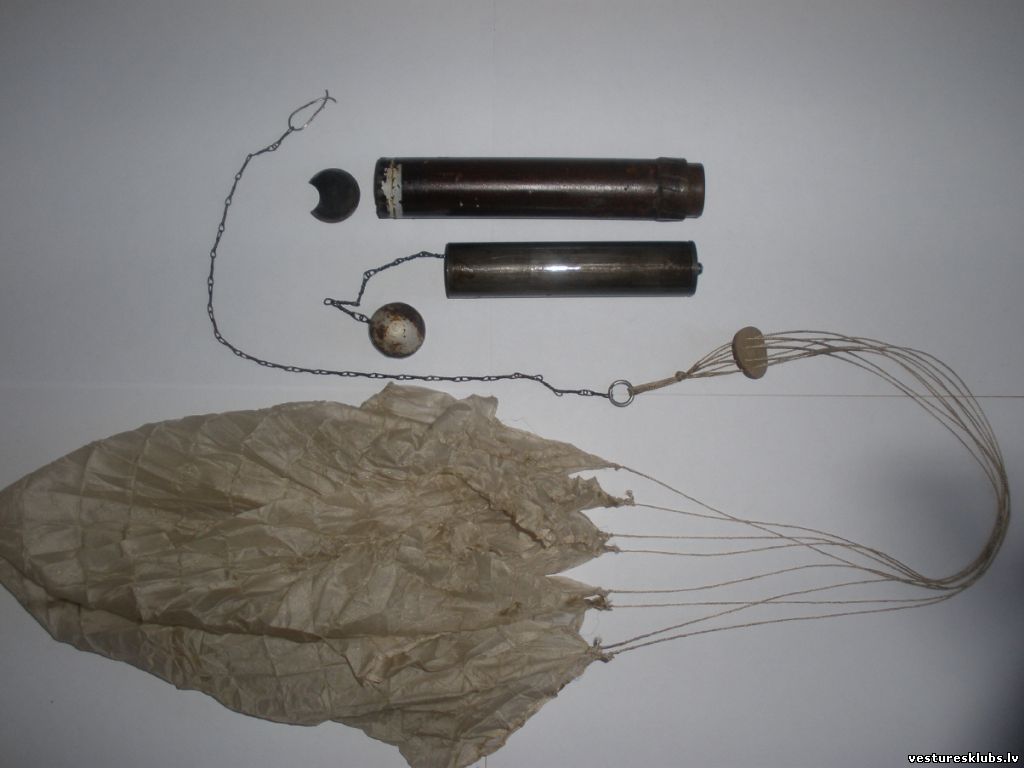

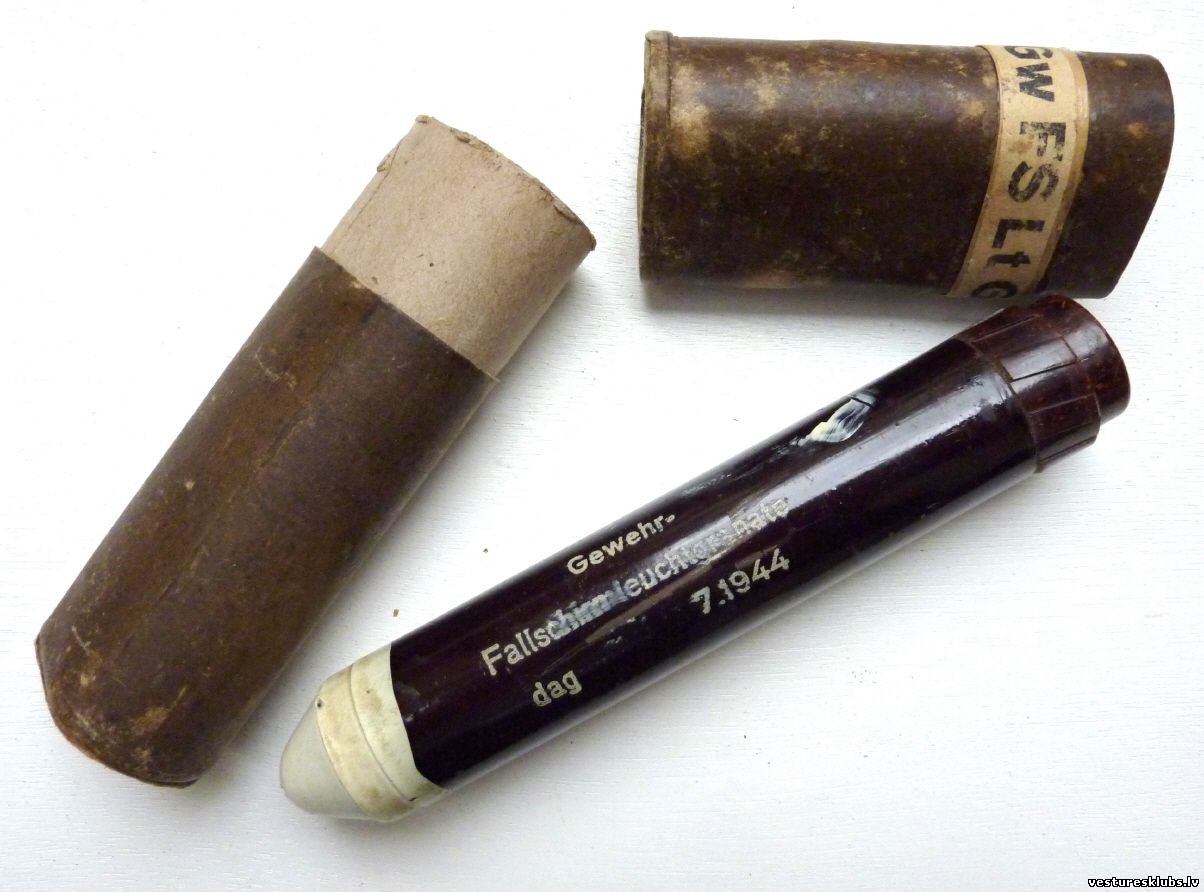

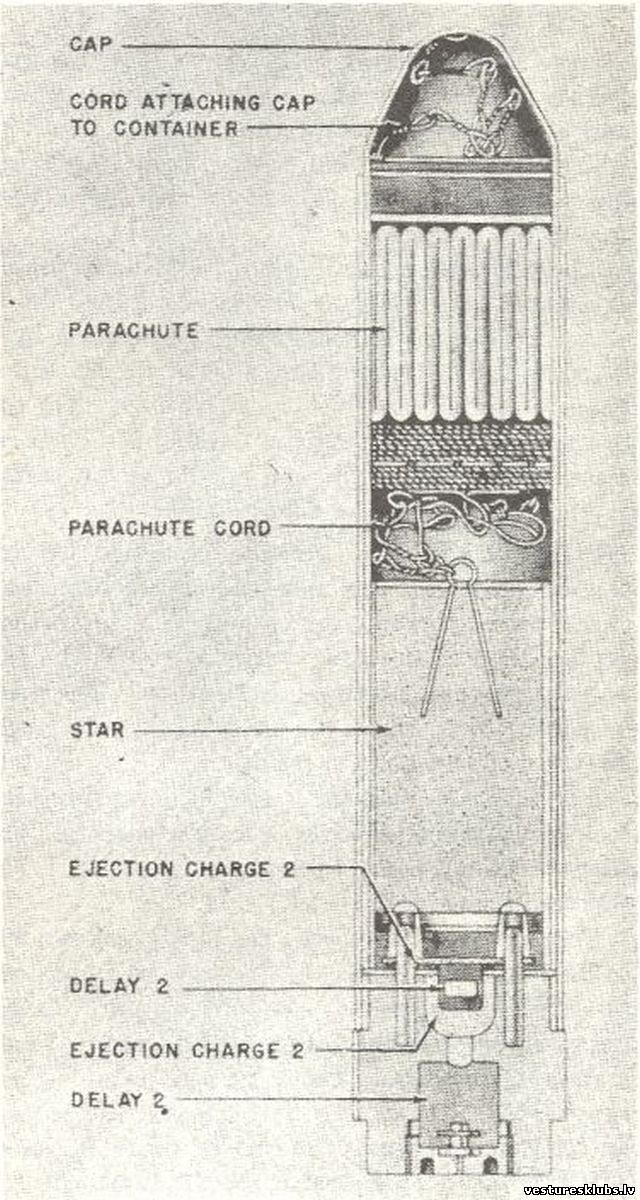

8. GewehrFallschirmLeuchtgranate (Gew.Fs.Lt.gr)



Apgaismes šautenes granāta. Pēc izšaušanas gaisā, atvērās izpletnis. Degšanas procesā radītā siltais gaiss darbojās kā cēlējspēks, pateicoties kam, tā ilgi turējās gaisā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 10:18 | Komentāri # 500
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Transportēja koka kastēs, katru granātu iepakojot atsevišķā kartona futlārī.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » Šāviņi, mīnas, garanātas un to identifikācija (Veidi un kalibri)
Lappuse 20 no 26«1218192021222526»
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Laika apstākļi Latvijas novados 24.Septembris.2017, 17:38 bykova Pļāpātuve
Lasīt
"Tēva nedarbi" 21.Septembris.2017, 21:11 bykova WW2
Lasīt
Kara takas (Vidzemes meži) 2017. 20.Septembris.2017, 15:20 Valduha WW2
Lasīt
Mielab EQUINOX 18.Septembris.2017, 13:02 007 Metāldetektori
Lasīt
Te rakstām par visu un visām, par tiem un šiem.... 18.Septembris.2017, 11:35 007 Pļāpātuve
Lasīt
Darbnīca 15.Septembris.2017, 18:51 nēģis Metāldetektori
Lasīt
Iepazīsimies! 15.Septembris.2017, 13:14 sālītis Jautājumi-atbildes (FAQ)
Lasīt



Šodien forumu apmeklēja: sancho76, 007, bykova, nēģis, Doktors, Meilis, Muitnieks, edzuss123, Kurmis909, Kašātajs, Rimants, Fautuadly


eXTReMe Tracker

Copyright sancho76 © 2008-2017
