Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 10:19 | Komentāri # 501
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

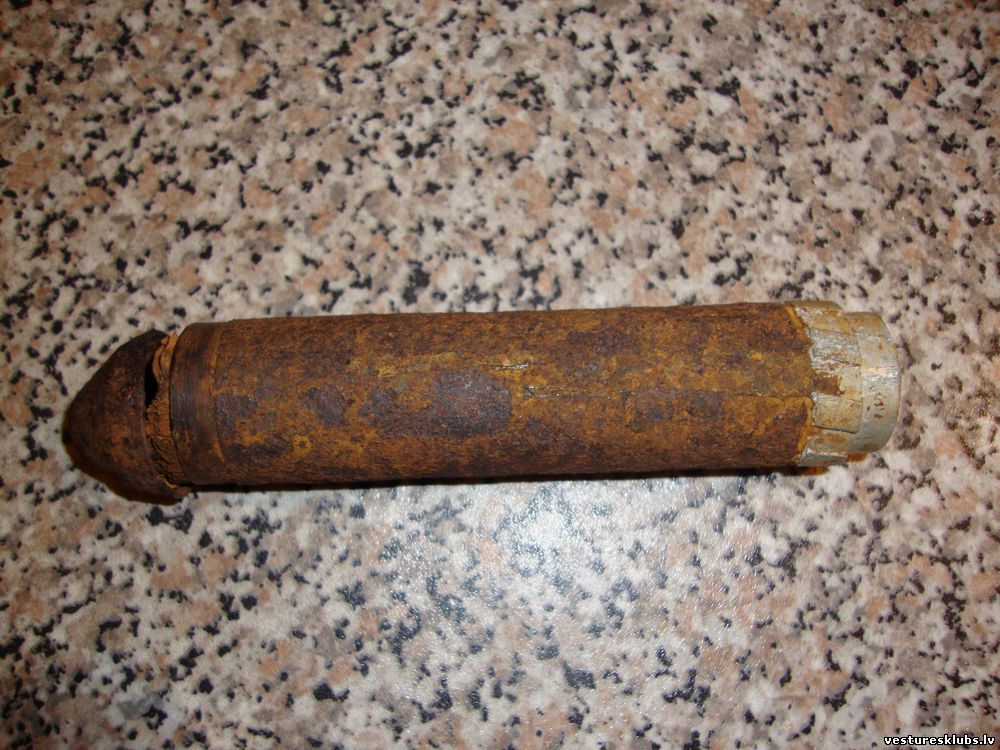

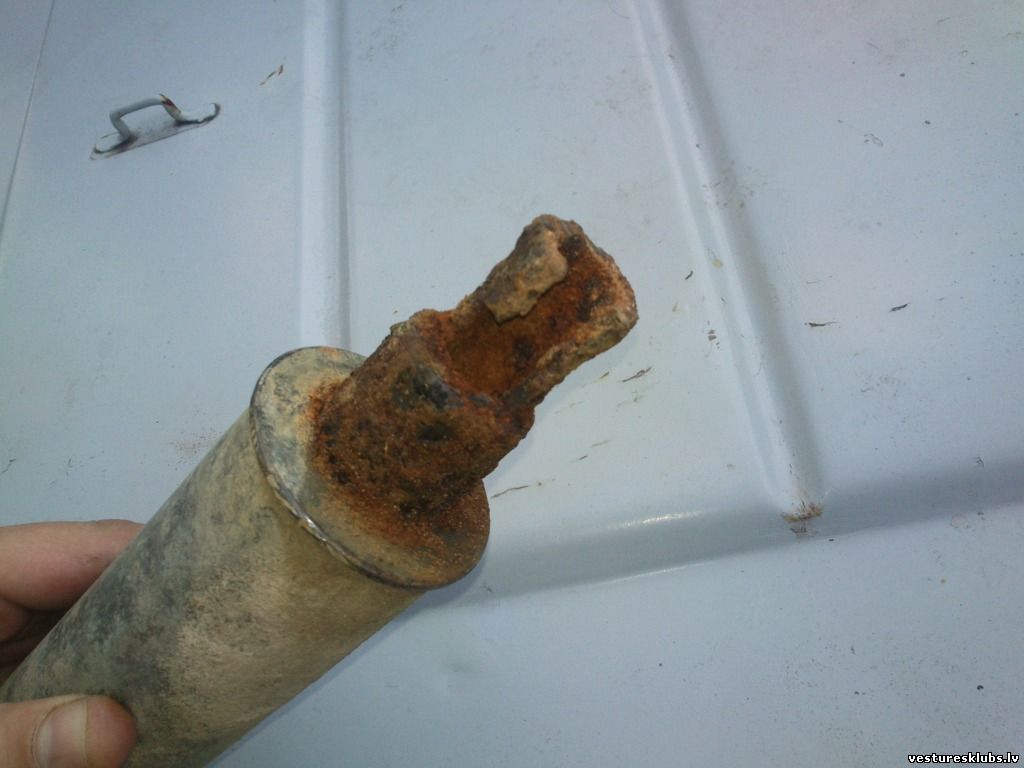

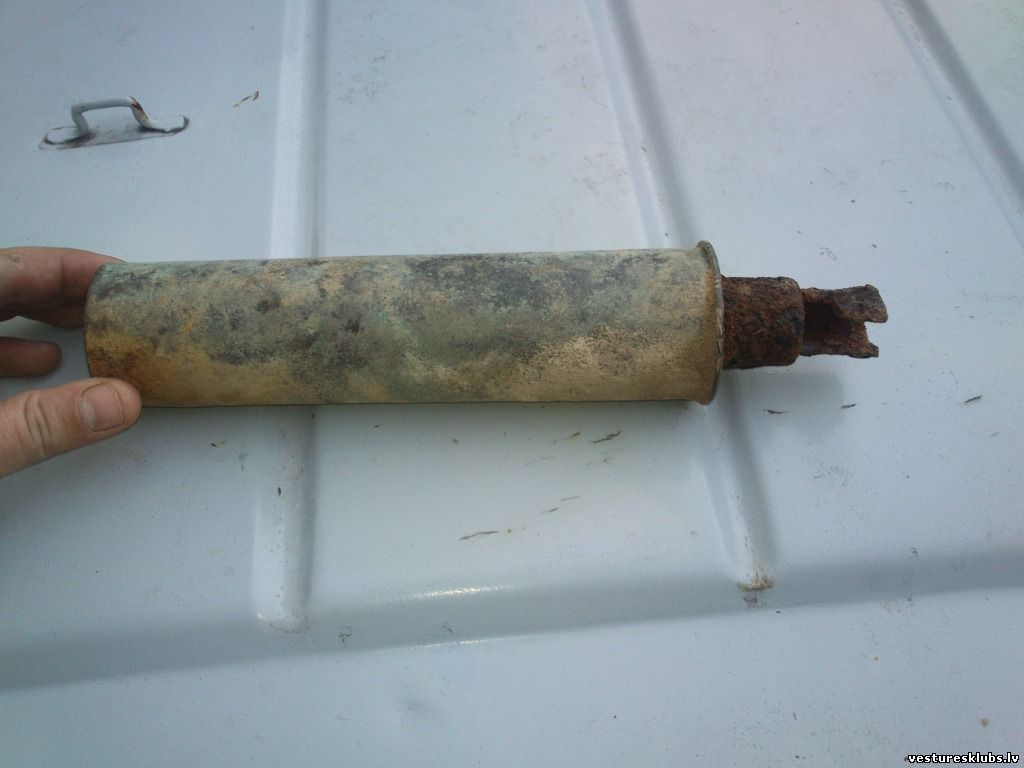

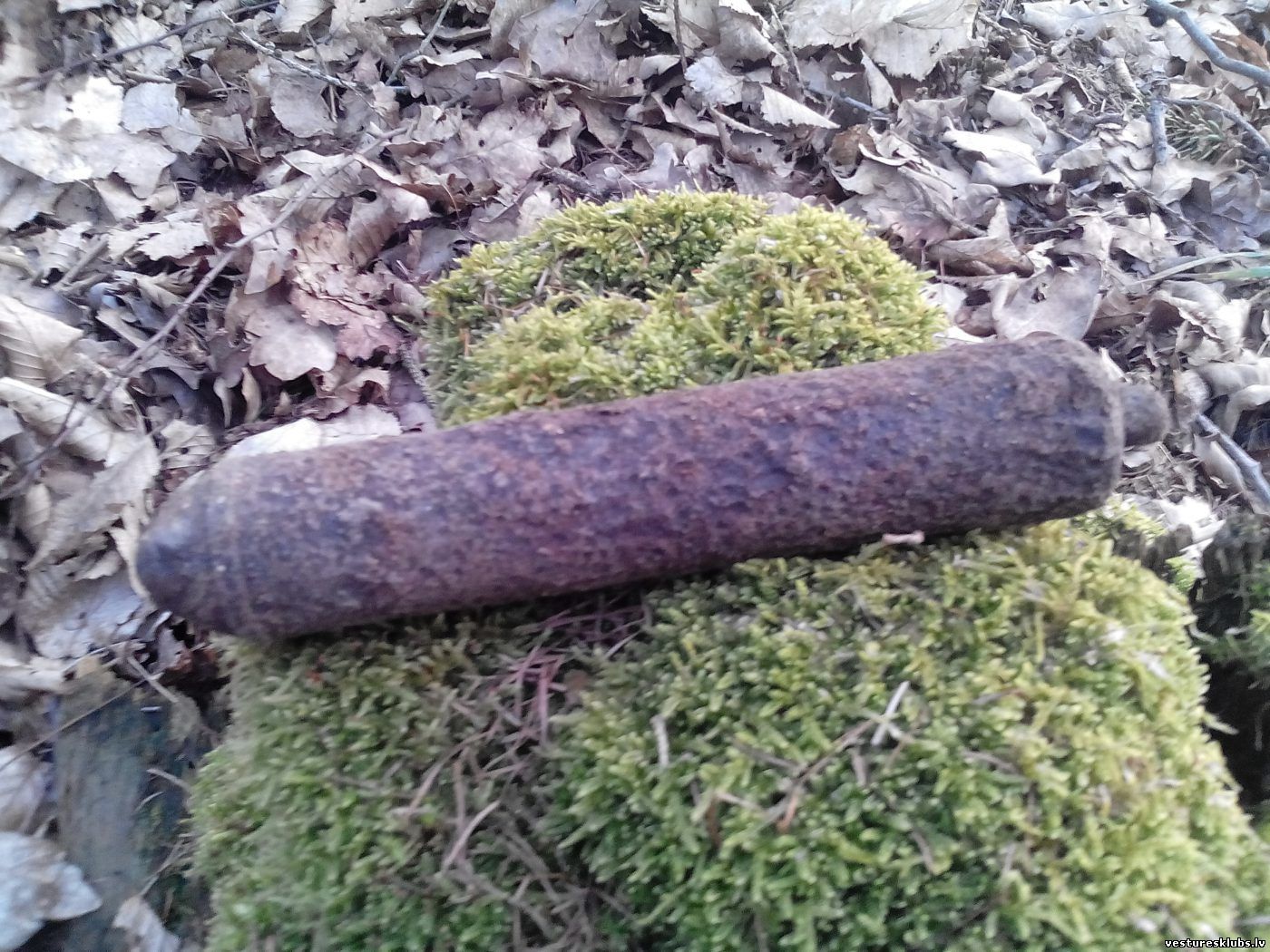

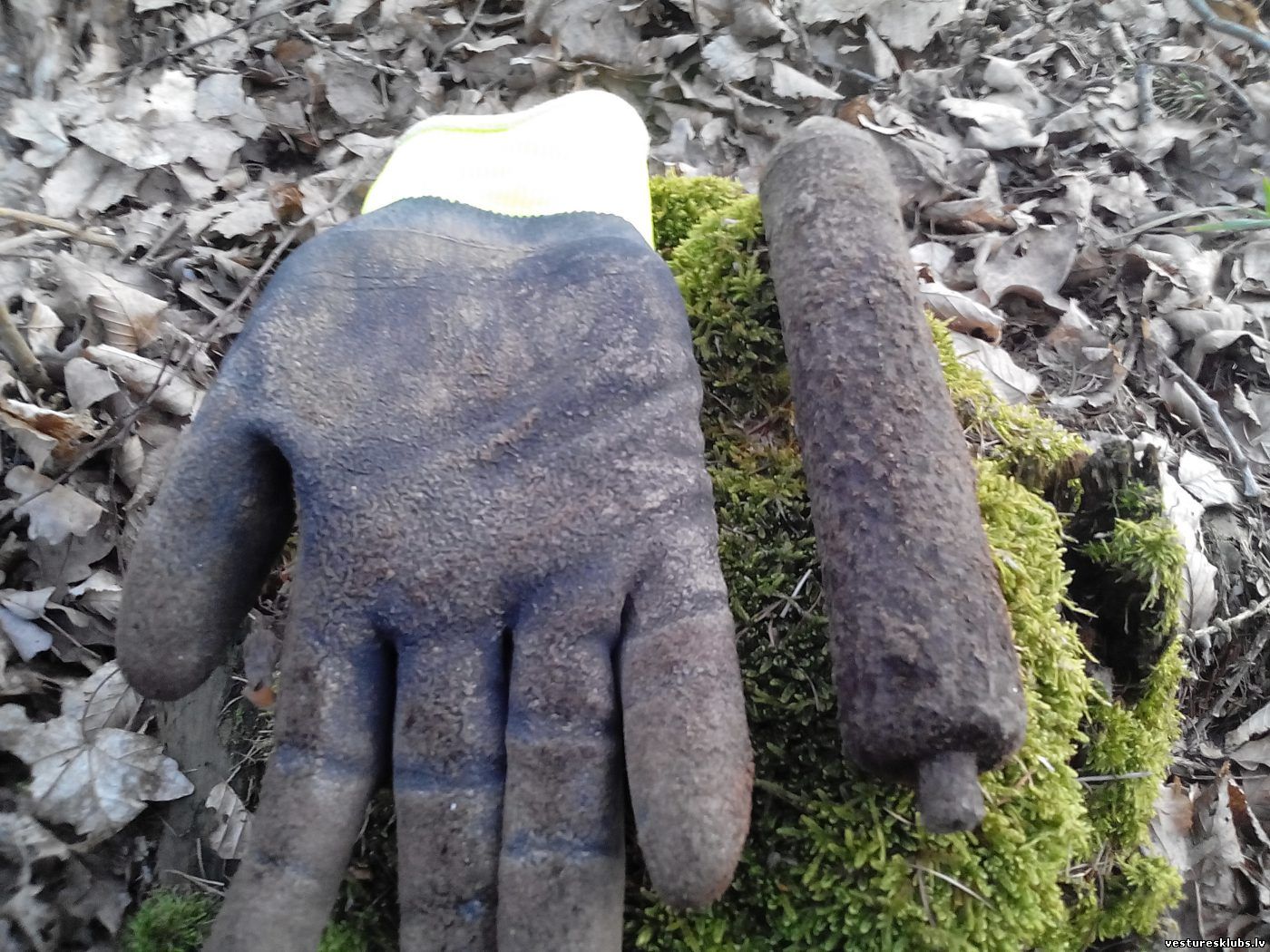

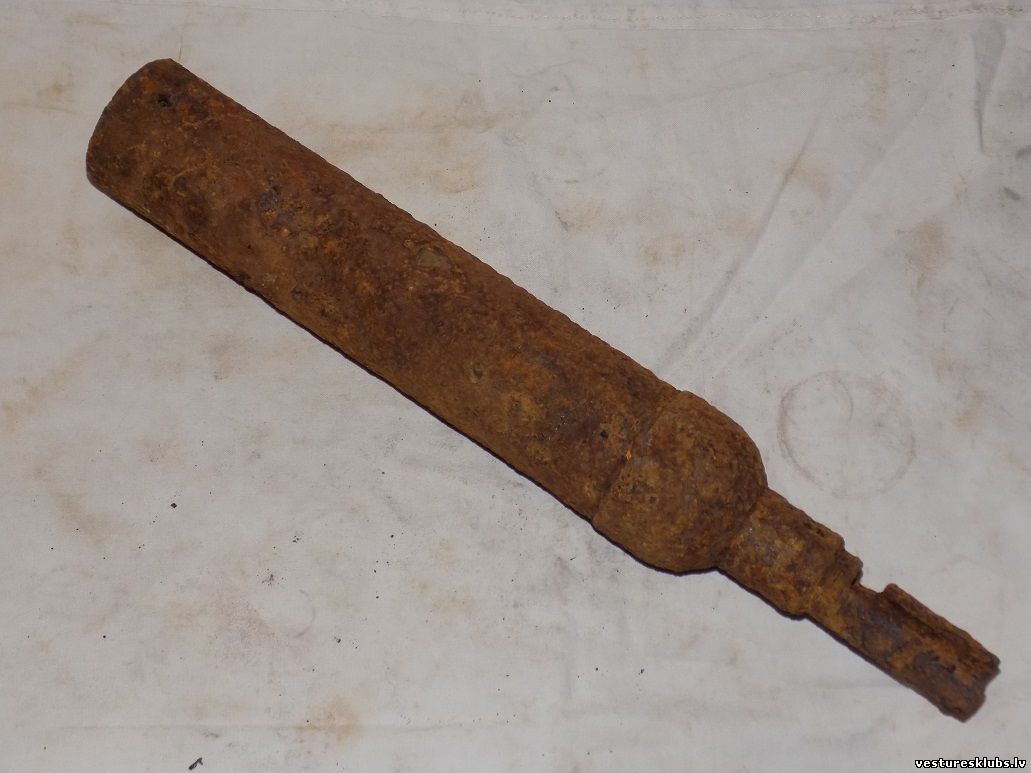

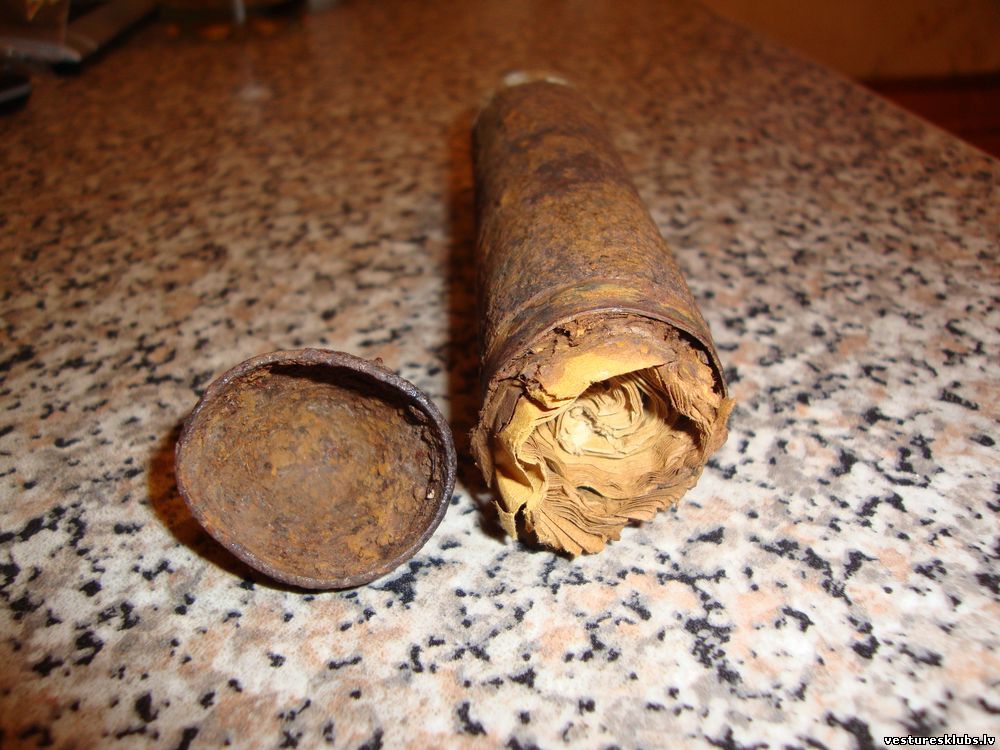

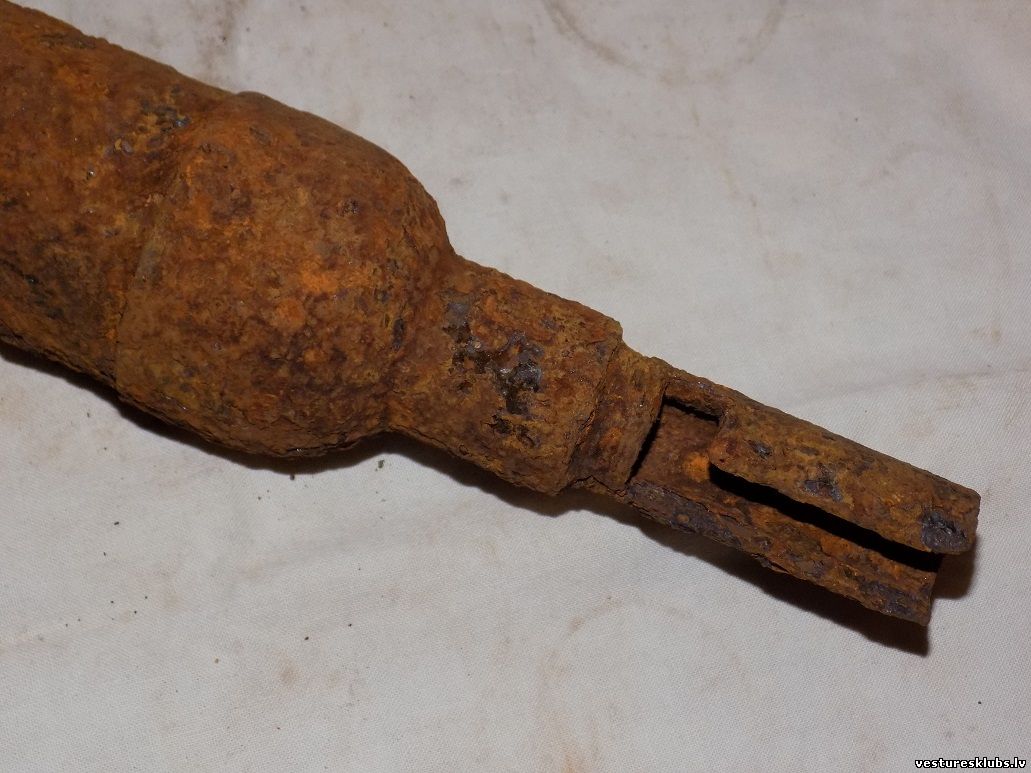

Izrakti artefakti.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 10:26 | Komentāri # 502
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

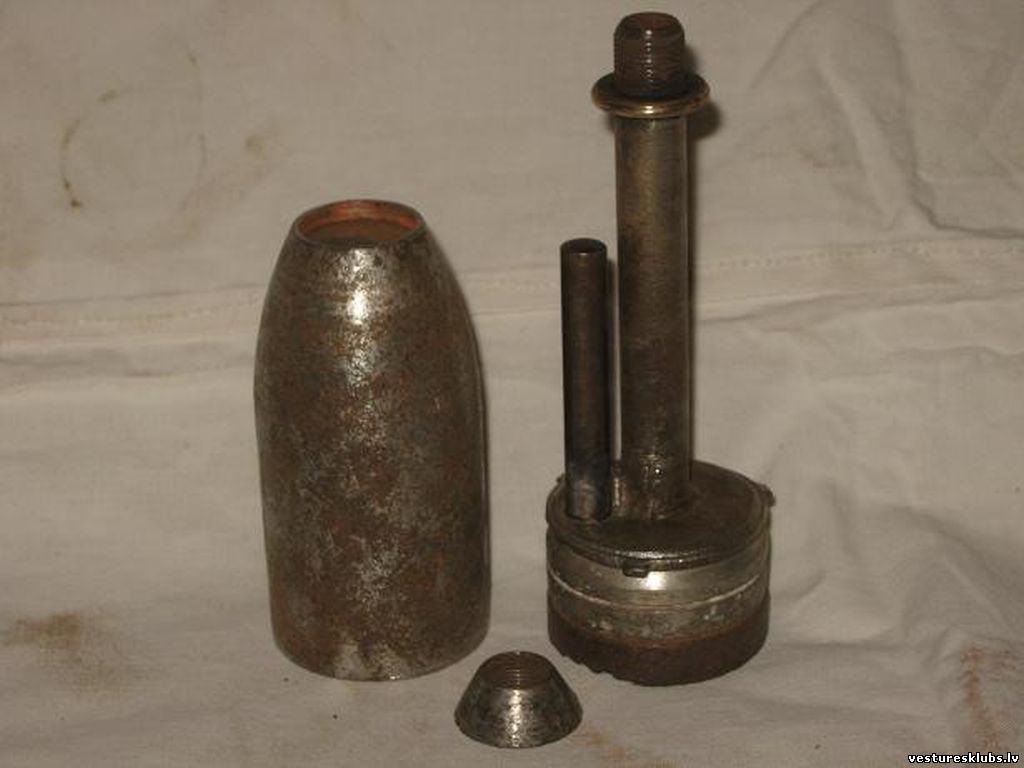

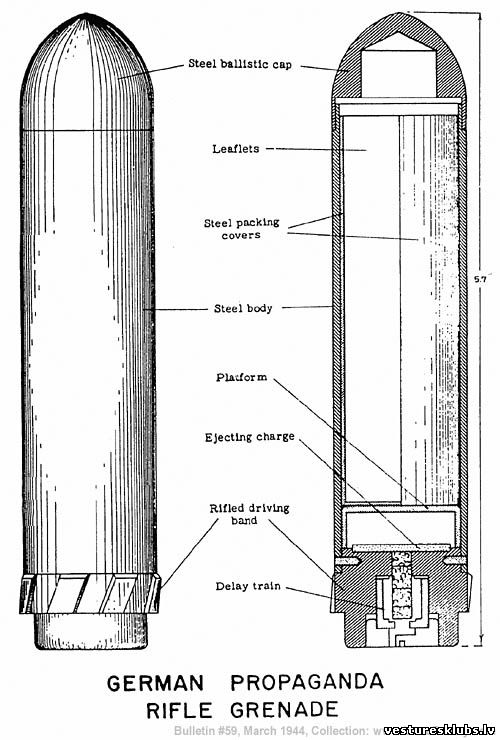

9. GewehrPropagandaGranate (Gew.Prop.gr)



Aģitācijas šautenes granāta.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 15.Oktobris.2016, 10:31 | Komentāri # 503
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

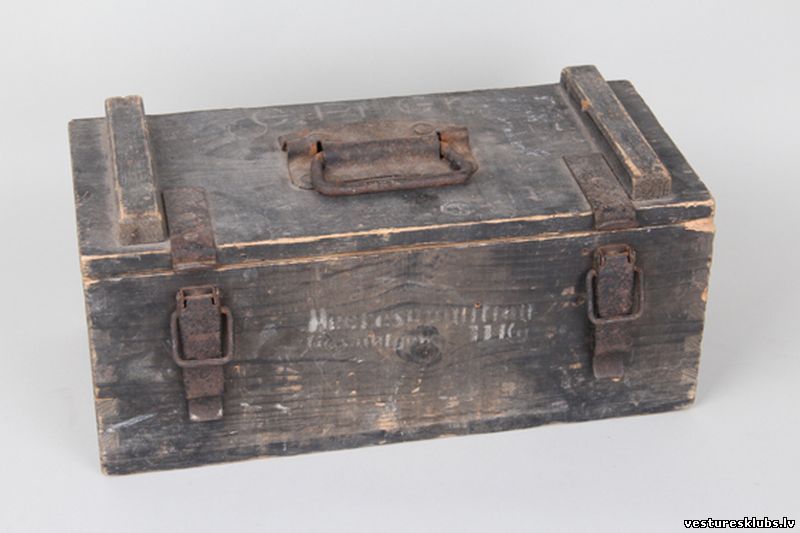

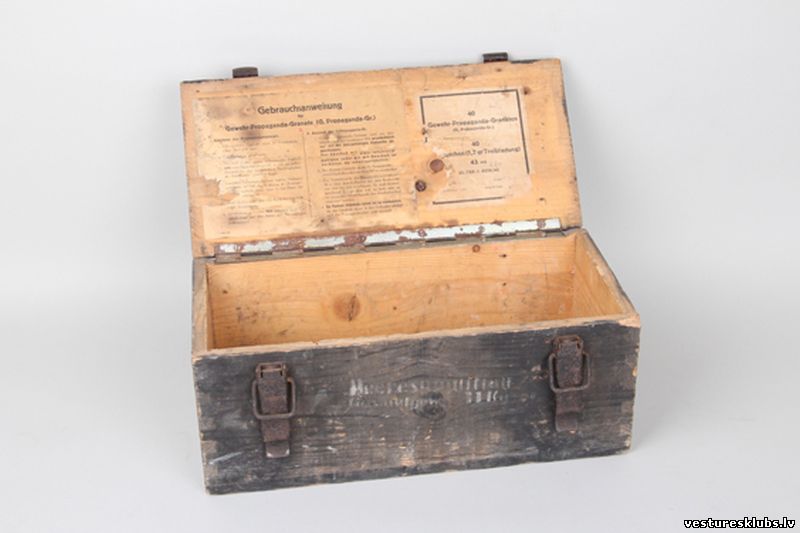

Transportēja koka kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 07:57 | Komentāri # 504
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šauteņu granātas (Krievija)

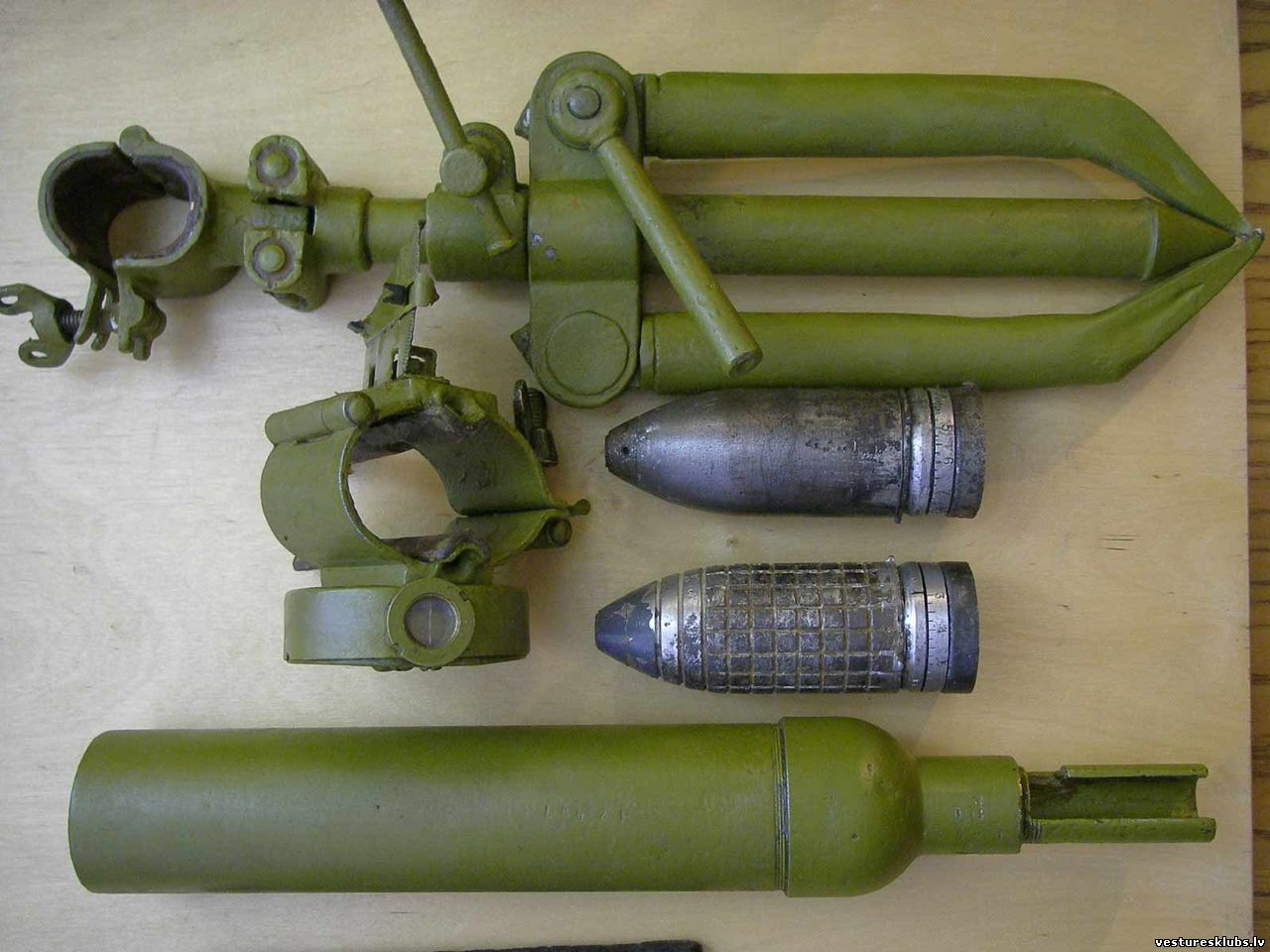

Djakonova granātas (Дьяконова)

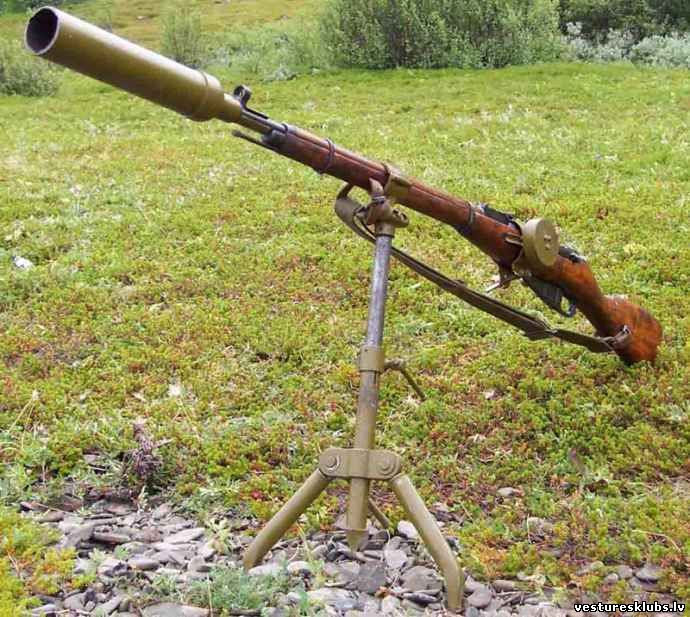

1916. gadā Djakonova izstrādātais šauteņu granātmetējs kalpoja Sarkanajai armijai arī WWII laikā. Montējās uz Mosin tipa šautenēm un karabīnēm.



Granātmetējam bija vairāki būtiski trūkumi, galvenais - ar uzmontētu granātmetēju, nevarēja izmantot karabīni vienkāršai šaušanai. Turklāt konstrukcijai bija liels svars. 1942. gadā tā tika izņemta no bruņojuma, lai gan frontē tika pielietota, kamēr bija munīcija.
Pats Djakonovs izstrādāja arī atbilstošas granātas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 08:10 | Komentāri # 505
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

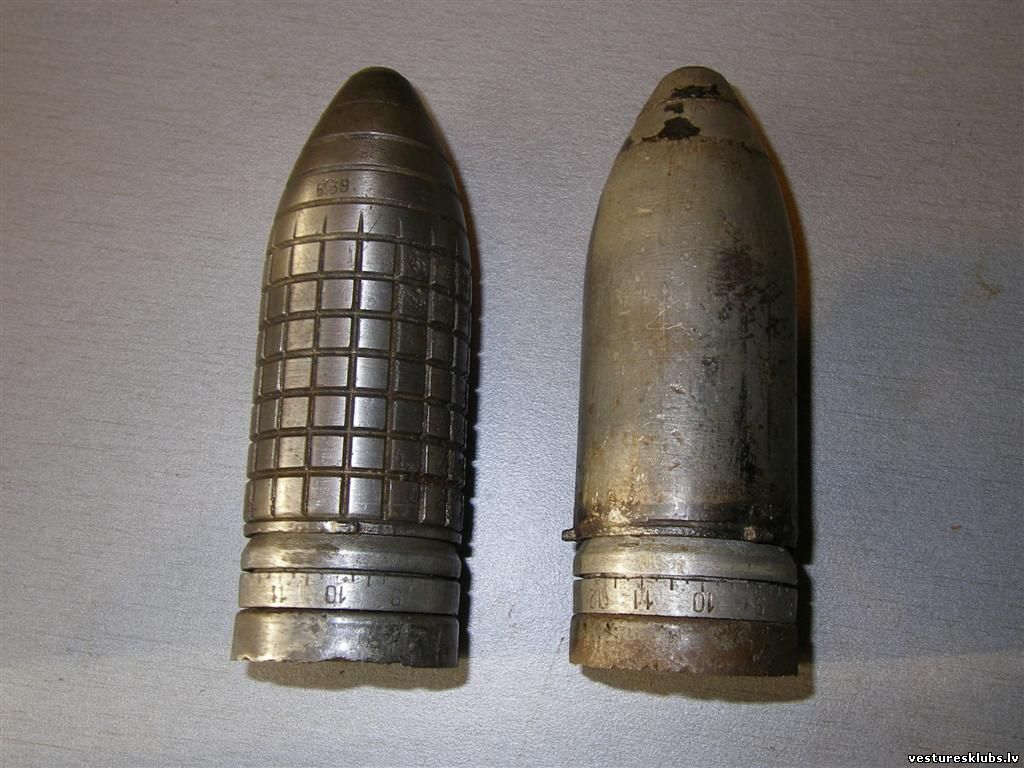

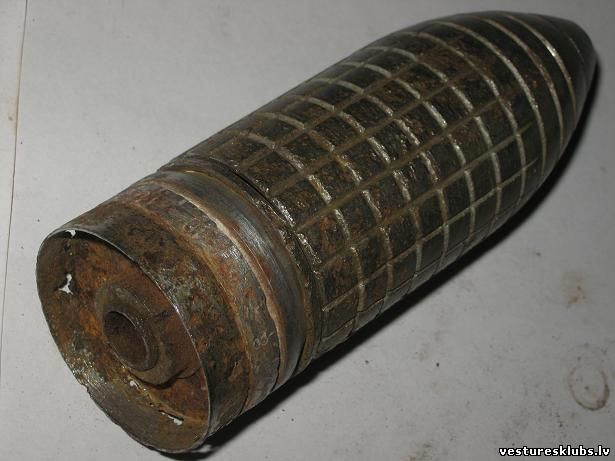

Šķembu šautenes granāta.



Granātai bija detonators ar laika uzstādījumu 3 - 12 sek. Garums 115 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 08:20 | Komentāri # 506
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

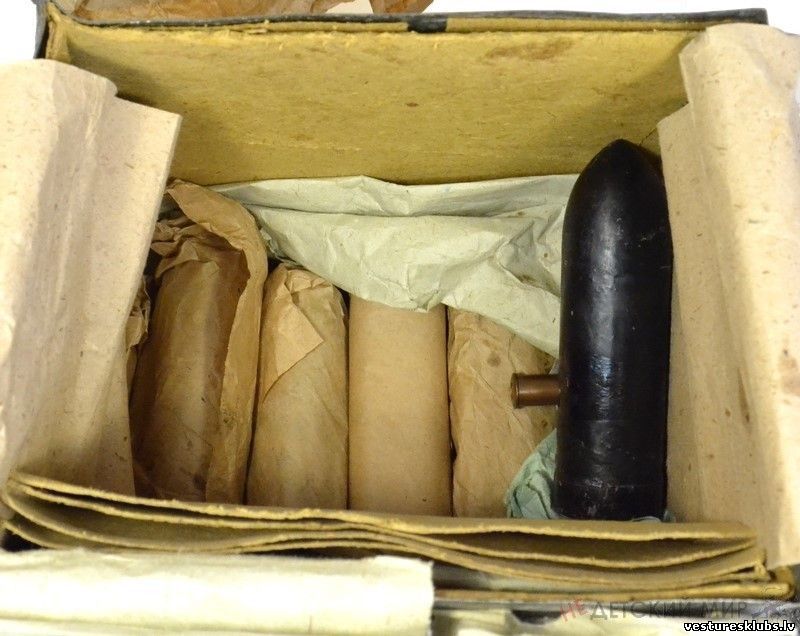

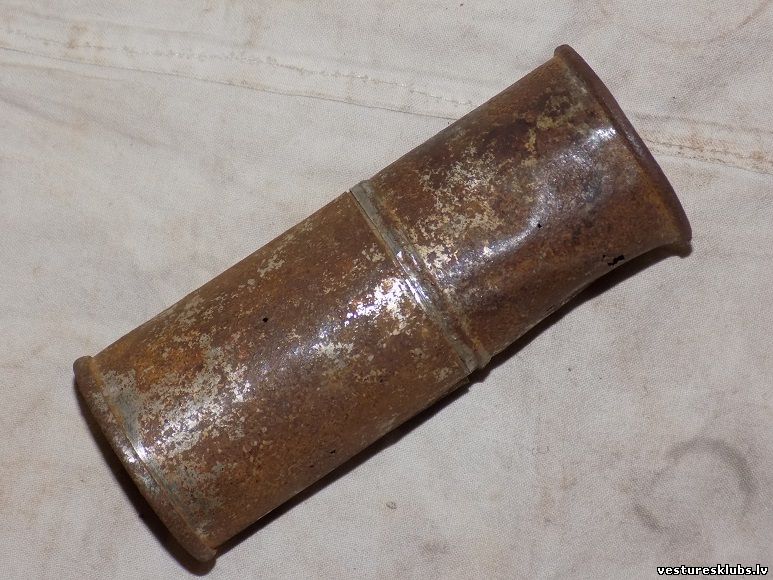

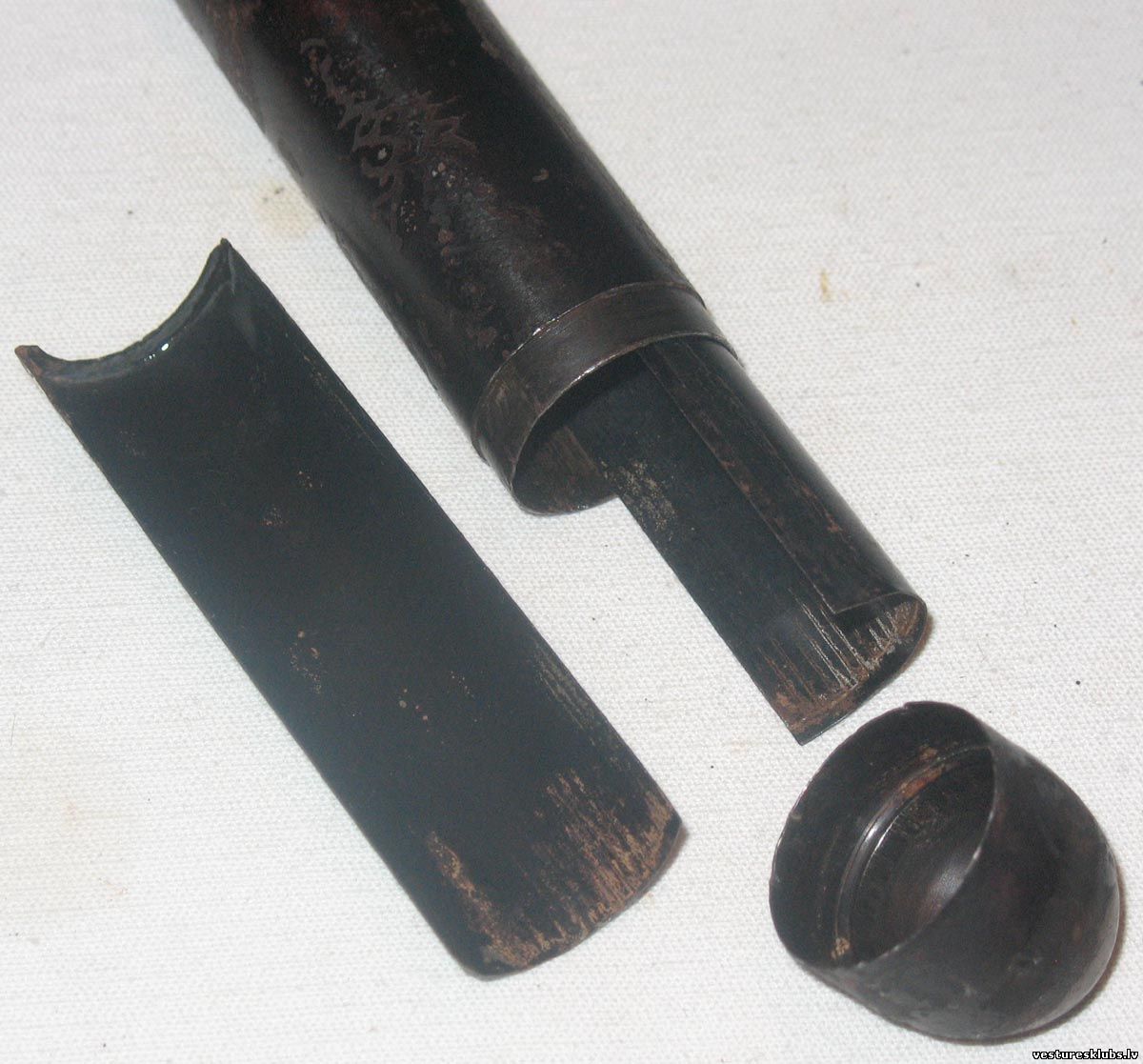

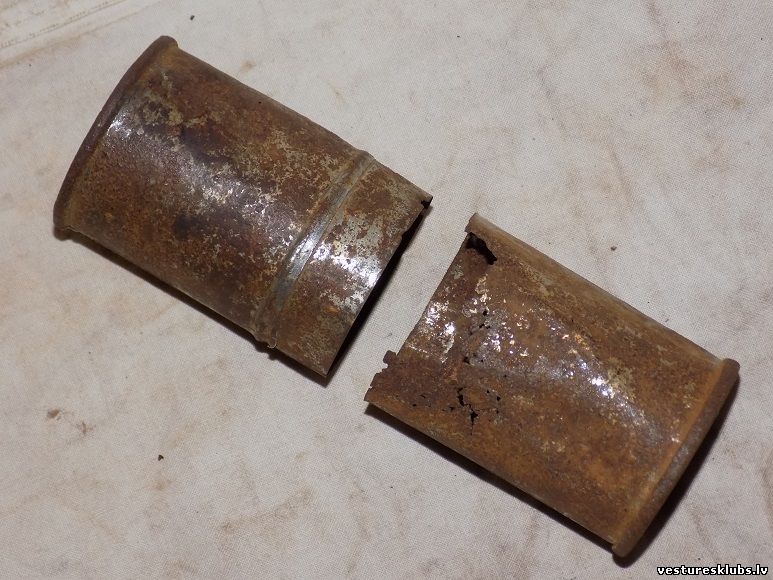

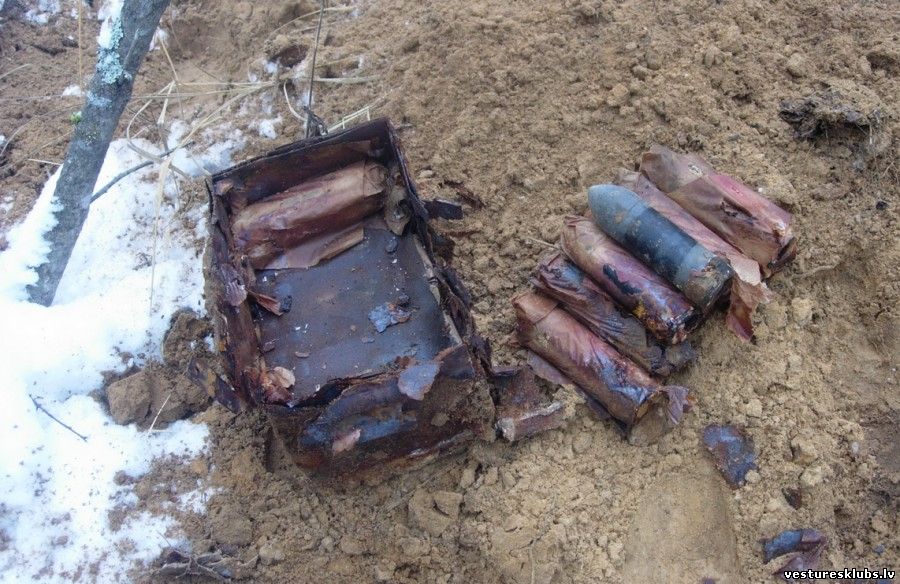

Granātas transportēja aizlodētos skārda konteineros.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 08:44 | Komentāri # 507
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

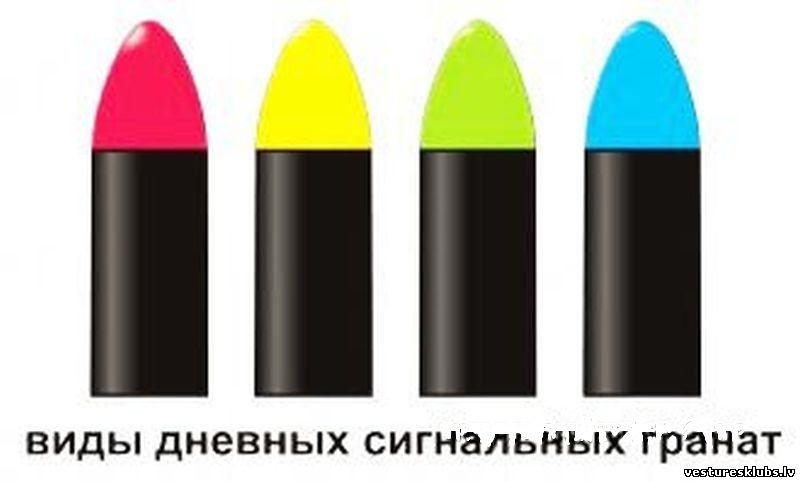

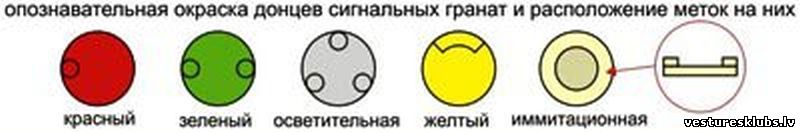

Signālgranāta (dienas)


Granātas gals tika krāsota attiecīgā gaismas signāla krāsā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 08:46 | Komentāri # 508
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

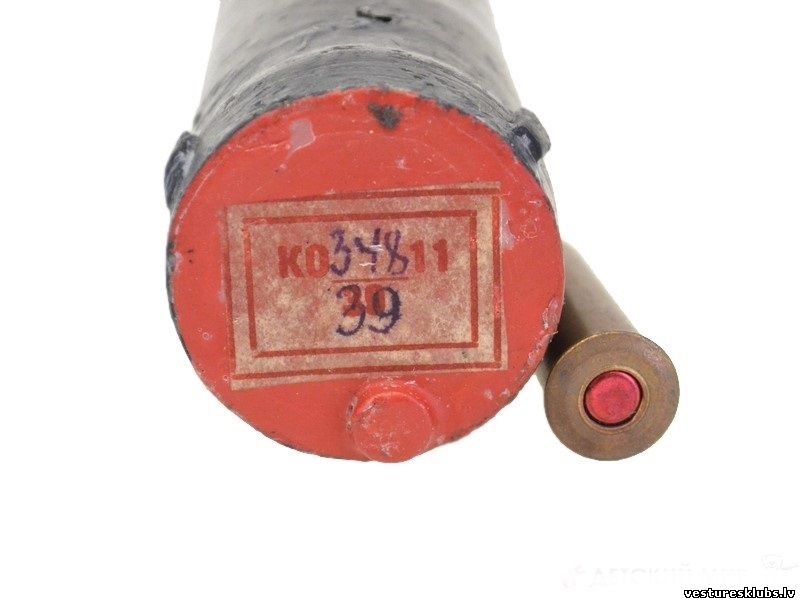

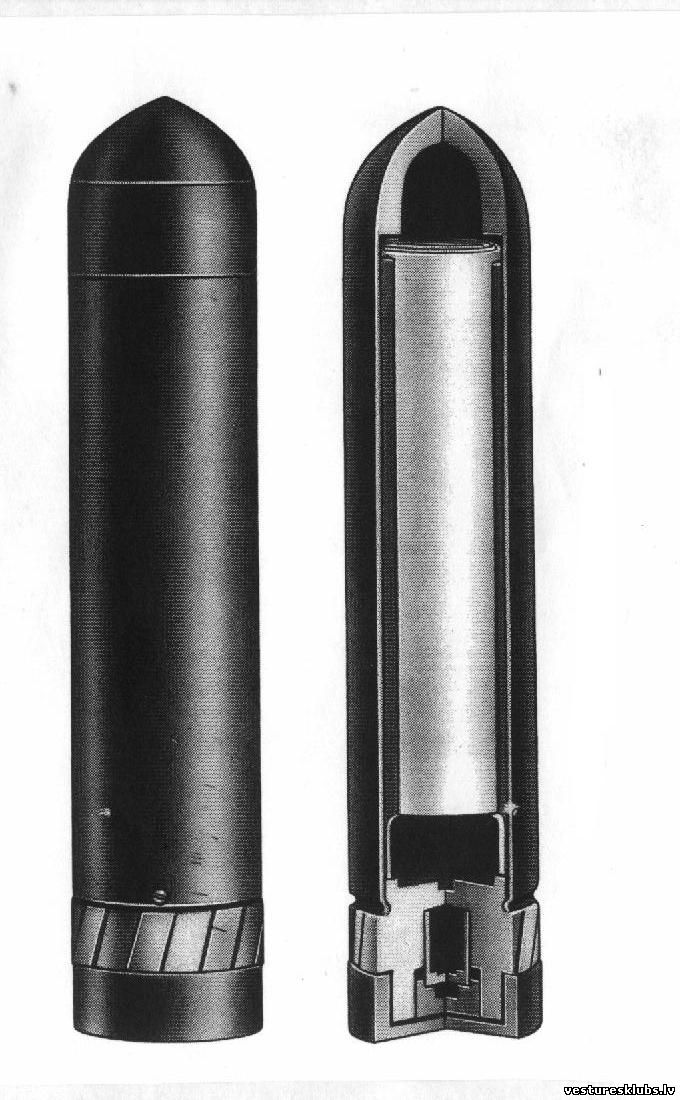

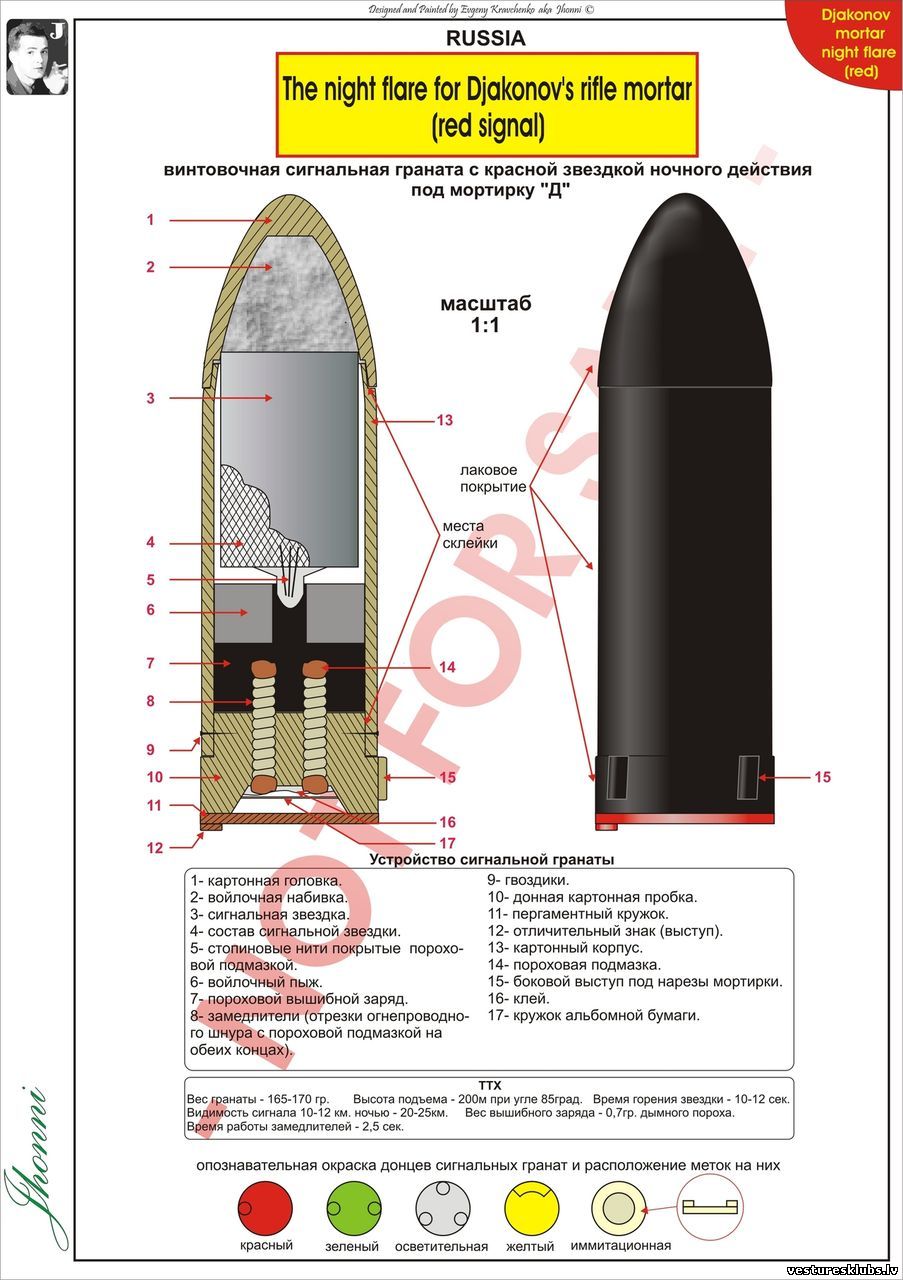

Signālgranāta (nakts)


Granātas apakša tika krāsota attiecīgā gaismas signāla krāsā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 08:49 | Komentāri # 509
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

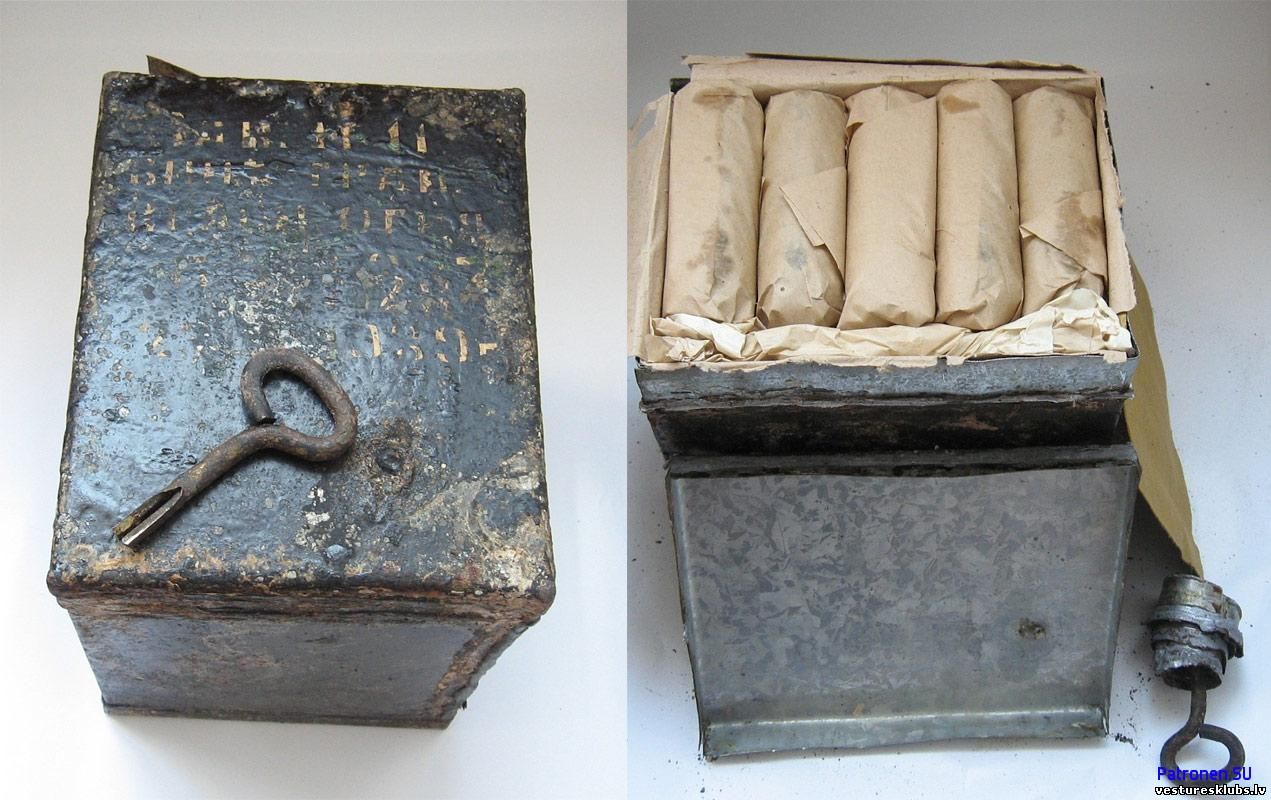

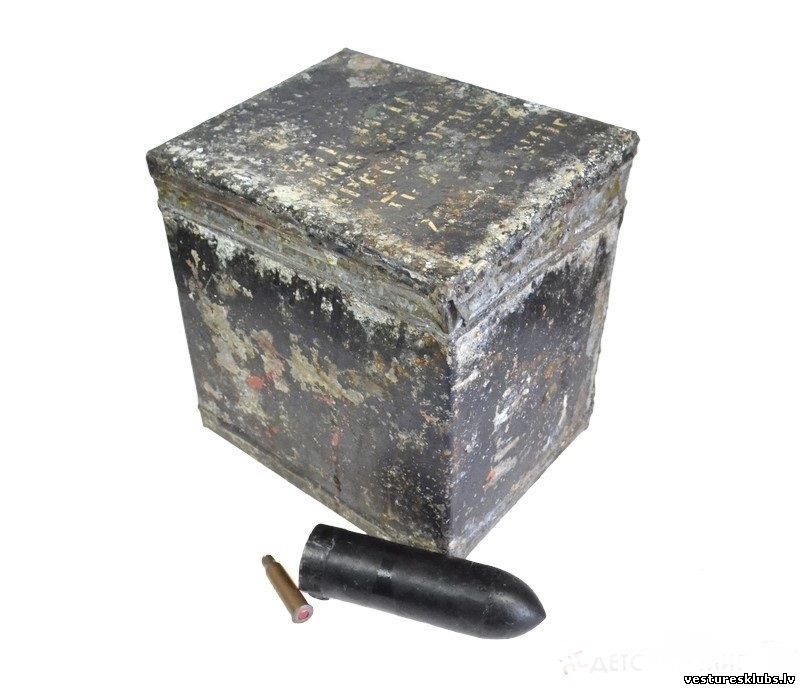

Signālgranātas transportēja aizlodētās cinkota vai melnā skārda kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 08:51 | Komentāri # 510
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

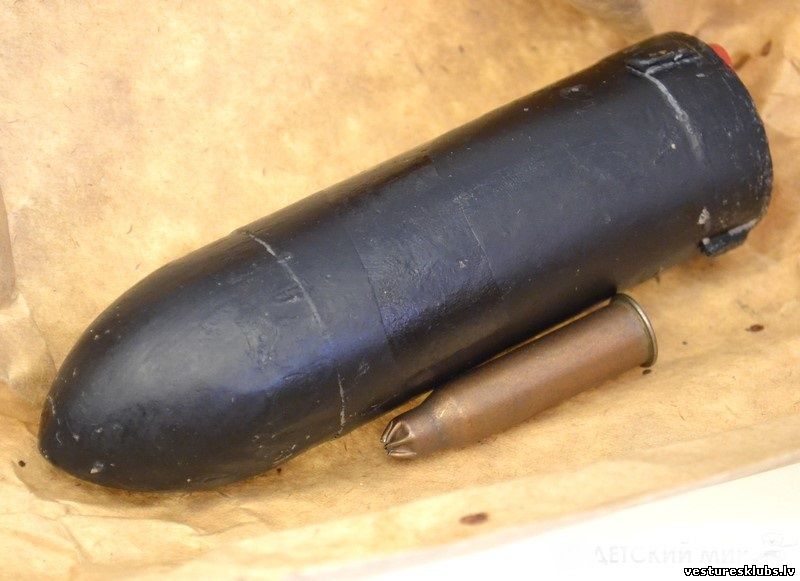

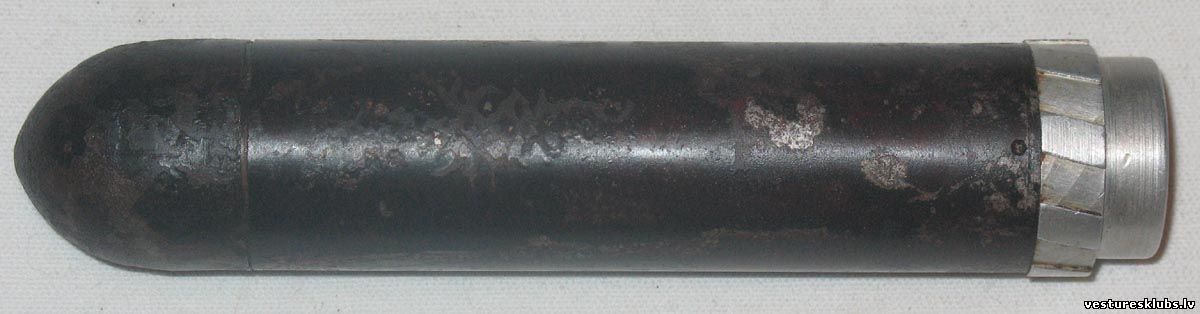

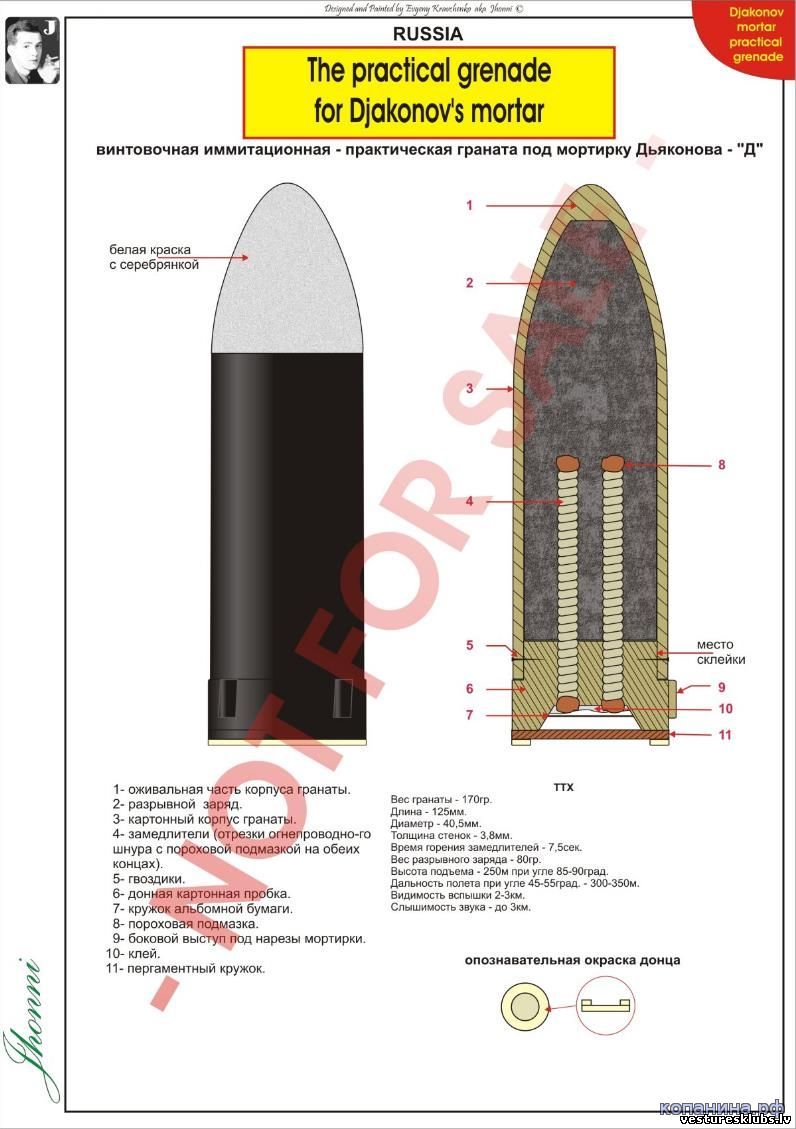

Mācību šautenes granāta.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 09:05 | Komentāri # 511
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

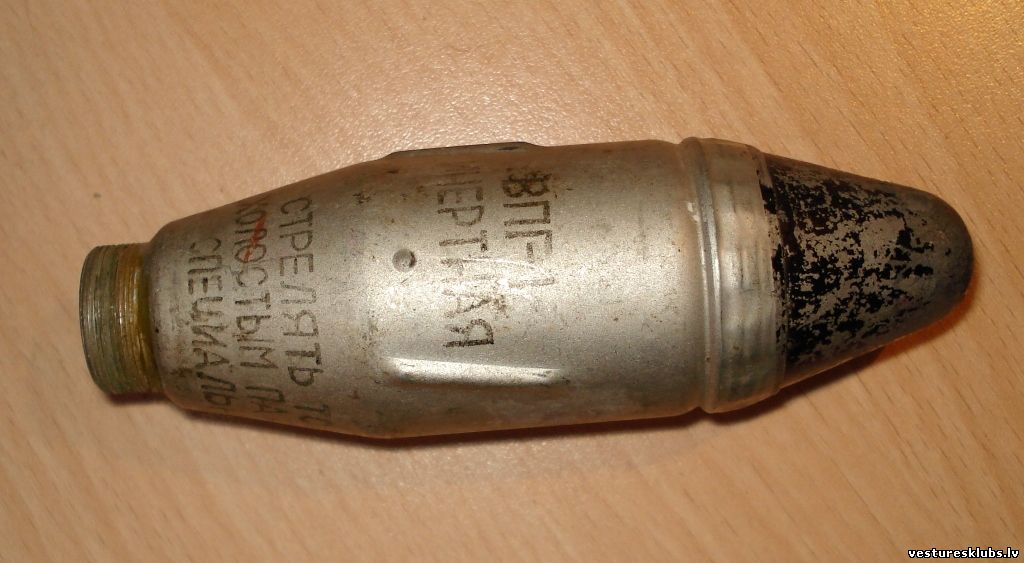

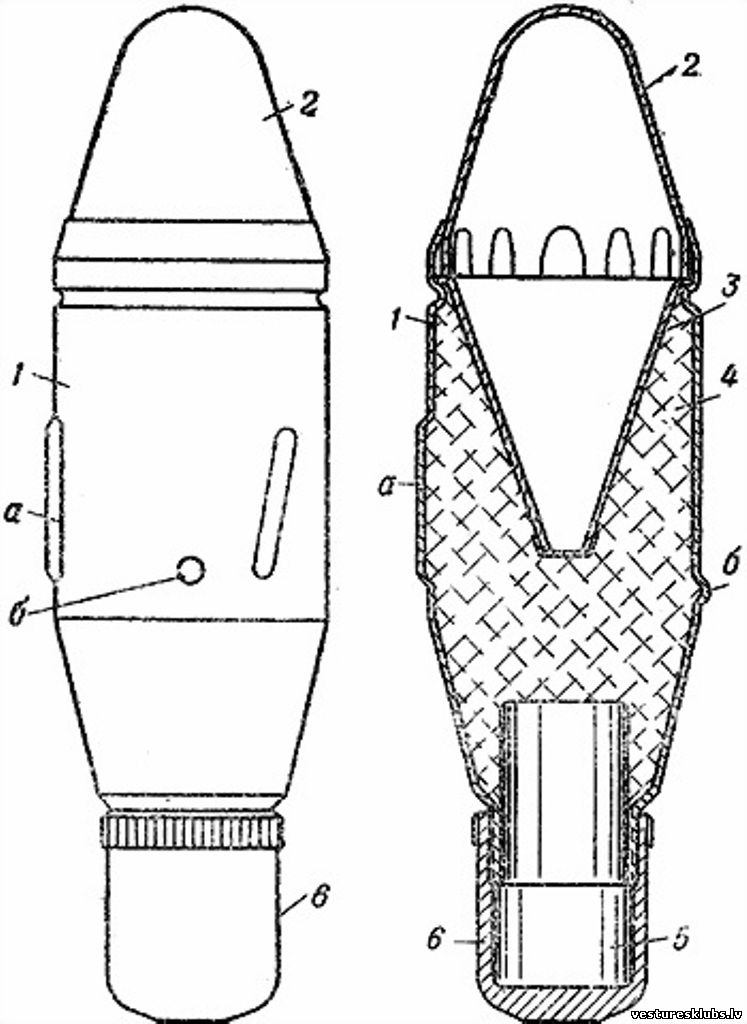

Kumulatīvā prettanku granāta VKG-40 (ВКГ-40)


1 — оболочка; 2 — обтекатель; 3 — воронка; 4 — разрывной кумулятивный заряд; 5 — донный взрыватель ДВП; 6 — донная гайка; а — ведущий выступ; б — вспомогательный выступ


Citos avotos saukta arī ВПГ-1

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 10:48 | Komentāri # 512
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

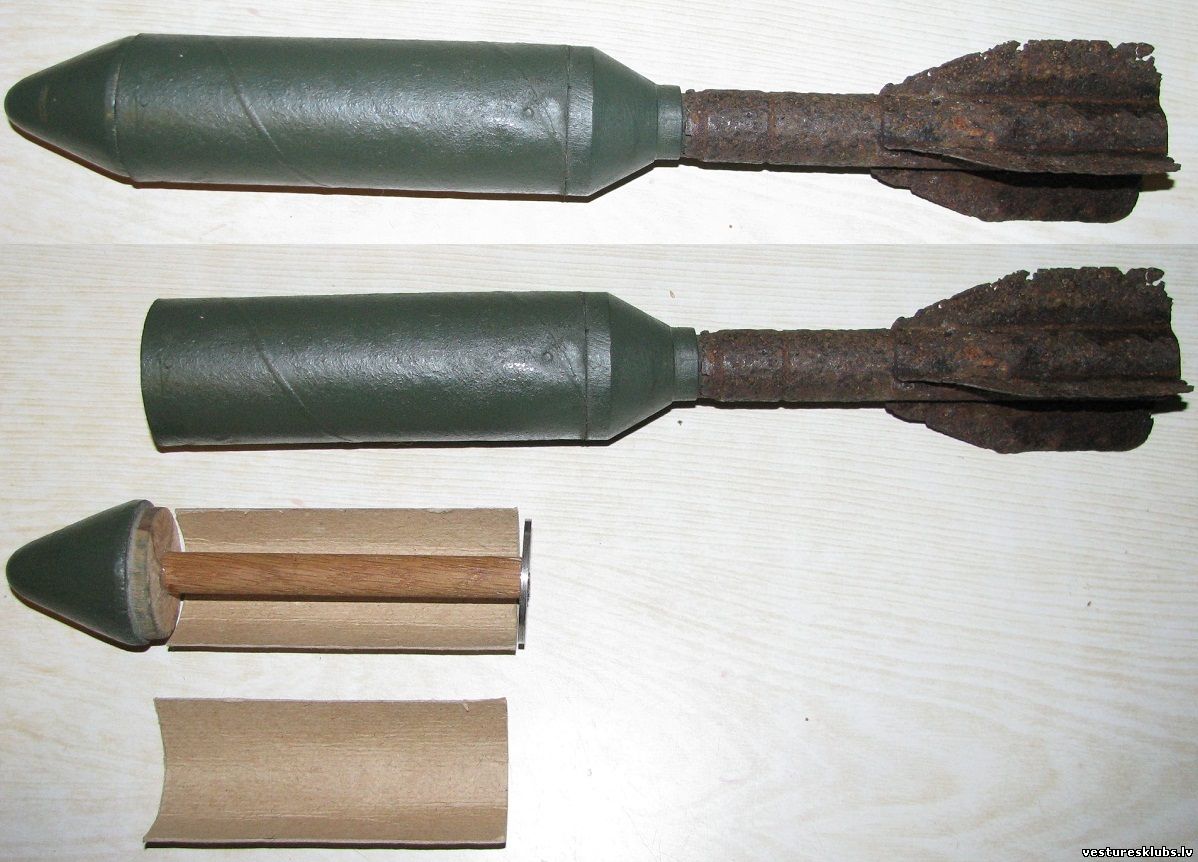

Aģitācijas granāta VAG-2 (ВАГ-42)


Uz stobra uzmaucama granāta, kurai nebija nepieciešama mortīra. Uz stobra uzmauca speciālu vadulu, uz kuras savukārt granātu.

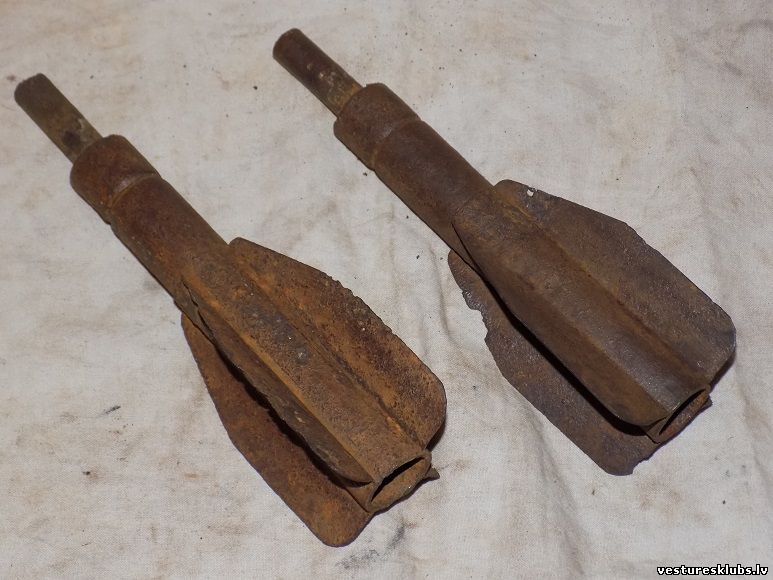

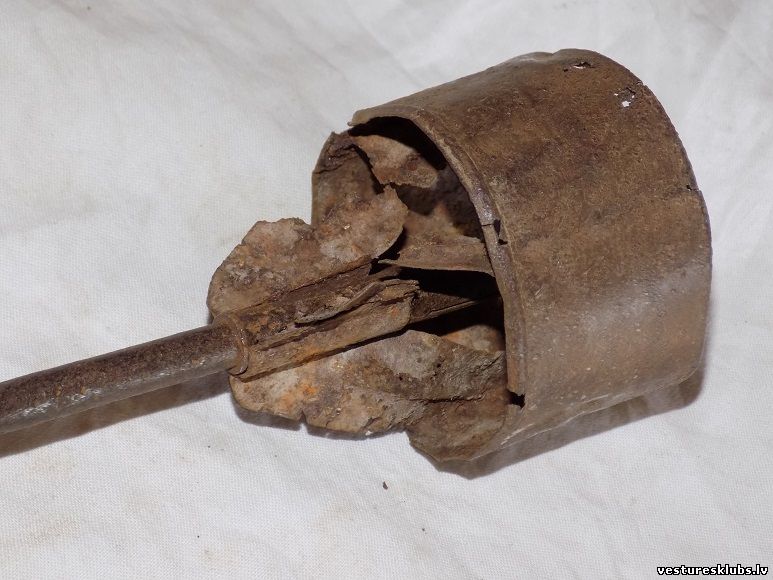

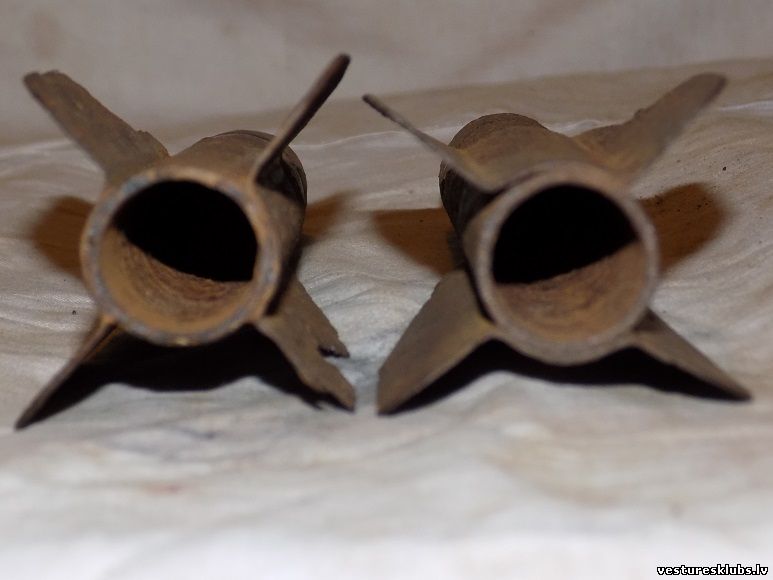

Vienīgais, ko no tās var izrakt, ir stabilizatora spārniņi.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 15:54 | Komentāri # 513
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

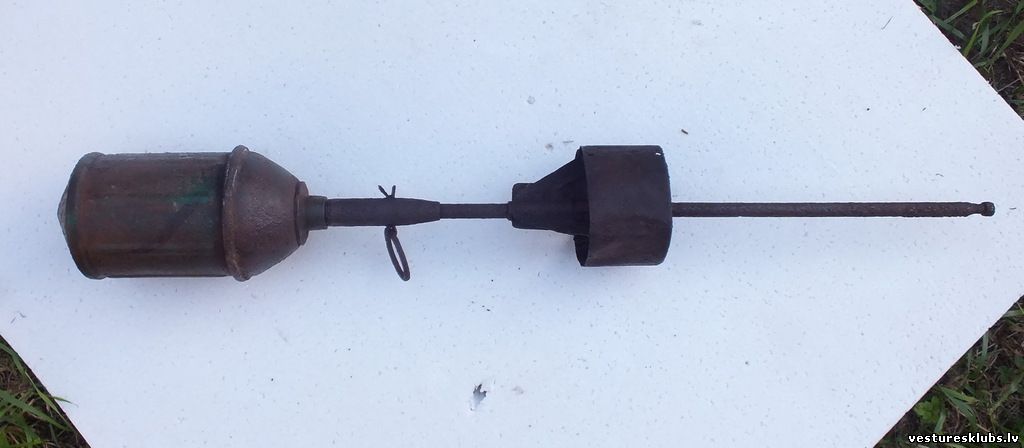

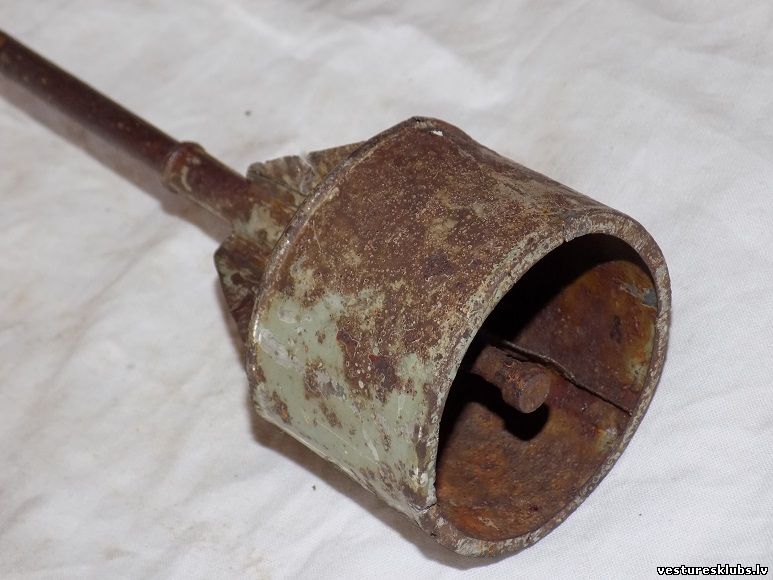

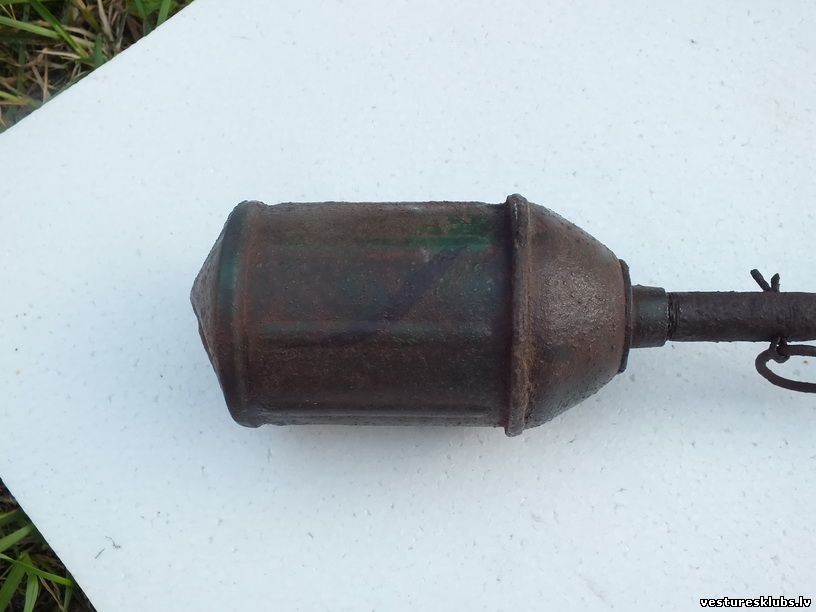

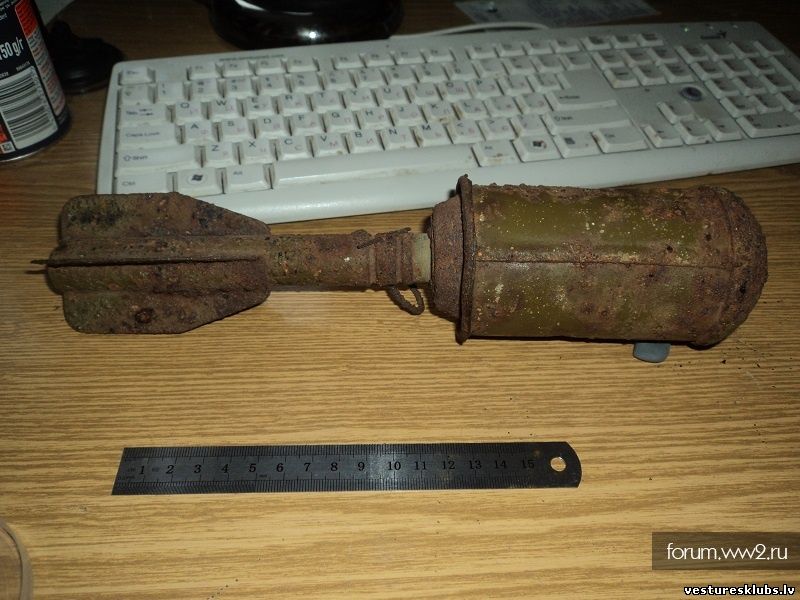

Serdjuka granāta (Сердюка)

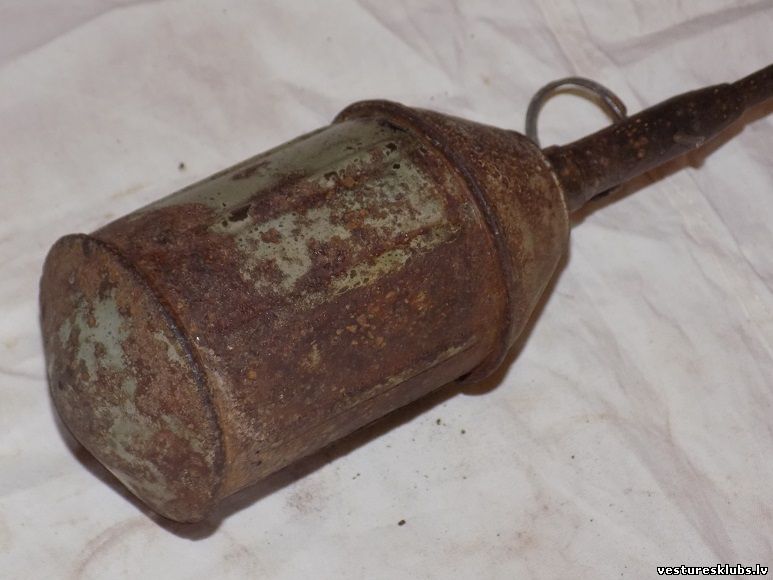

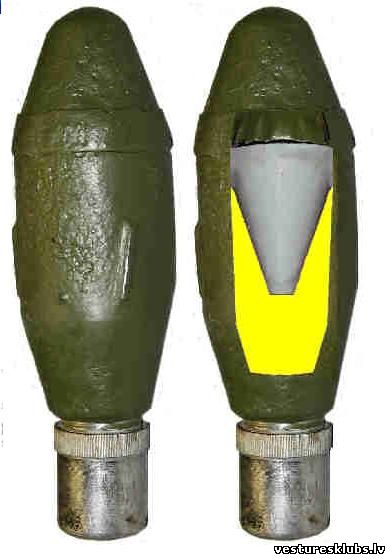

Kumulatīvā prettanku granāta VPGS-41 (ВПГС-41)



1941. gada otrajā pusē inženiera Serdjuka izstrādāta šompola tipa granāta (vārds "stobrslauķis" izklausītos tizli), kādas bija izplatītas WWI laikā. Pluss bija tāds, ka nevajadzēja montēt mortīru. Mīnuss - stipri deldēja stobra kanālu, stabilizators mazināja lidojuma tālumu, bieži notika pirmslaicīga detonācija, tāpēc jau 1942. gada pavasarī pārtrauca ražošanu. Pārsvarā izmantotas Ļeņingradas un Volhovas frontēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 16:02 | Komentāri # 514
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Transportēja izjauktā veidā, samontēja pirms kaujas.


Pēc ražošanas pārtraukšanas no noliktavās esošajām sagatavēm gatavoja rokasgranātas РГ-42в

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 16:05 | Komentāri # 515
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Kara laika bildes.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 16:30 | Komentāri # 516
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
VKG-42 (ВКГ-42) - mīklaina granāta.


Kumulatīvā prettanku šautenes granāta. Domājams - eksperimentāla, vai arī ražota mazos apjomos.
Šī granāta parādās dažos aprakstos, bet, visdrīzāk, bruņojumā nav pieņemta. Pat gada skaitlis nav īsti skaidrs, bet par cik to izšāva līdzīgi kā aģitācijas granātu ВАГ-42, tad uzskata, ka abas radītas vienlaikus. Ap 500 eksemplāru tika atrasti pie Kalugas pilsētas (Krievijā), bet visi sapieru iznīcināti. Tomēr granāta kaut kur ir apgrozījusies, jo vienu fotogrāfiju i-netā uzraku.

Iespējams, ka munīcijas trūkuma apstākļos, kāda partija nonākusi frontē.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 16:49 | Komentāri # 517
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

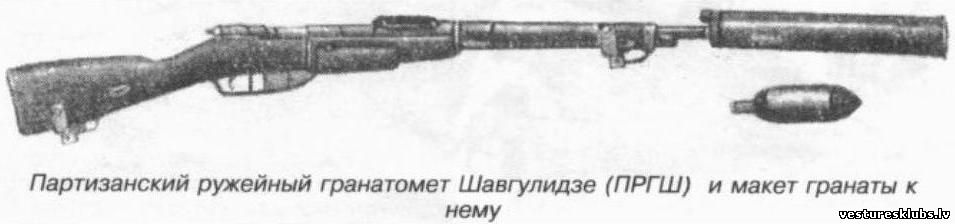

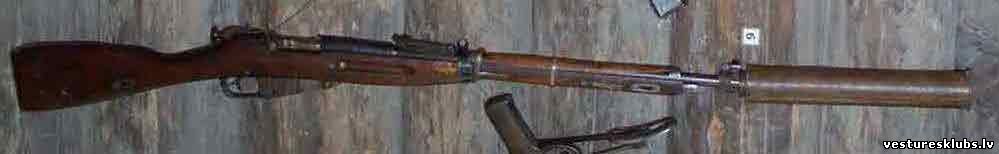

Partizānu granātmetējs ПРГШ.

Viens no Baltkrievijas mežos mītošo partizānu komandieriem Tengizs Ševgulidze

no 45 mm lielgabala čaulas uzkonstruēja unikālu šautenes mortīru.

Modelis iznāca tīri veiksmīgs, un partizānu nometnēs kara laikā tika uzkonstruēti vairāki tūkstoši šo granātmetēju.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 16:56 | Komentāri # 518
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

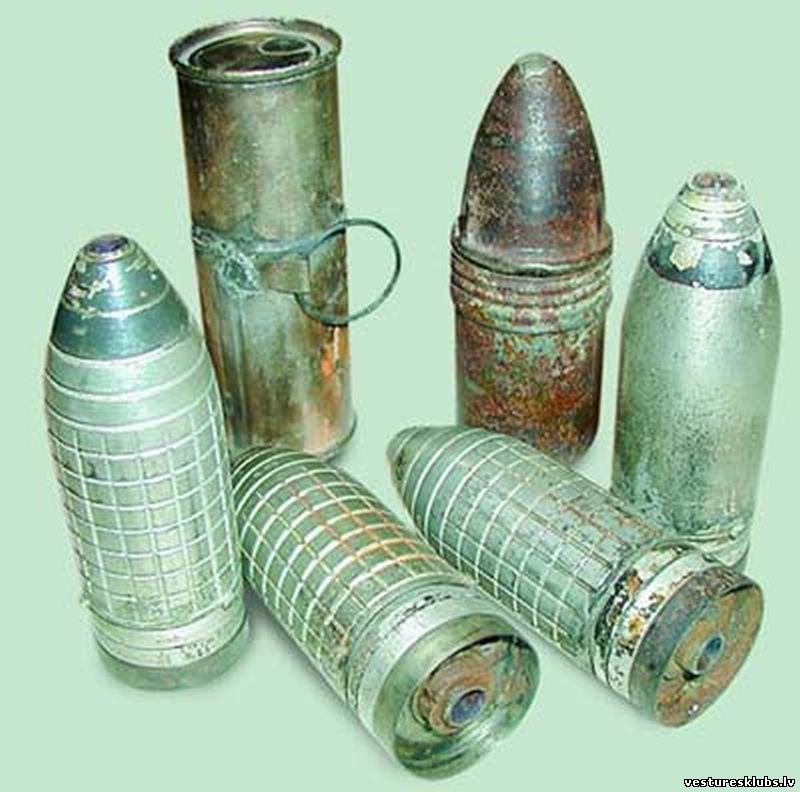

Arī granātas izstrādāja pats Ševgulidze. Tās bija paredzētas, lai no attāluma apšaudītu ešelonus un transporta kolonnas. Par efektivitāti grūti spriest, bet, acīmredzot, zaudējumus vāciešiem nodarīja.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 19:35 | Komentāri # 519
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

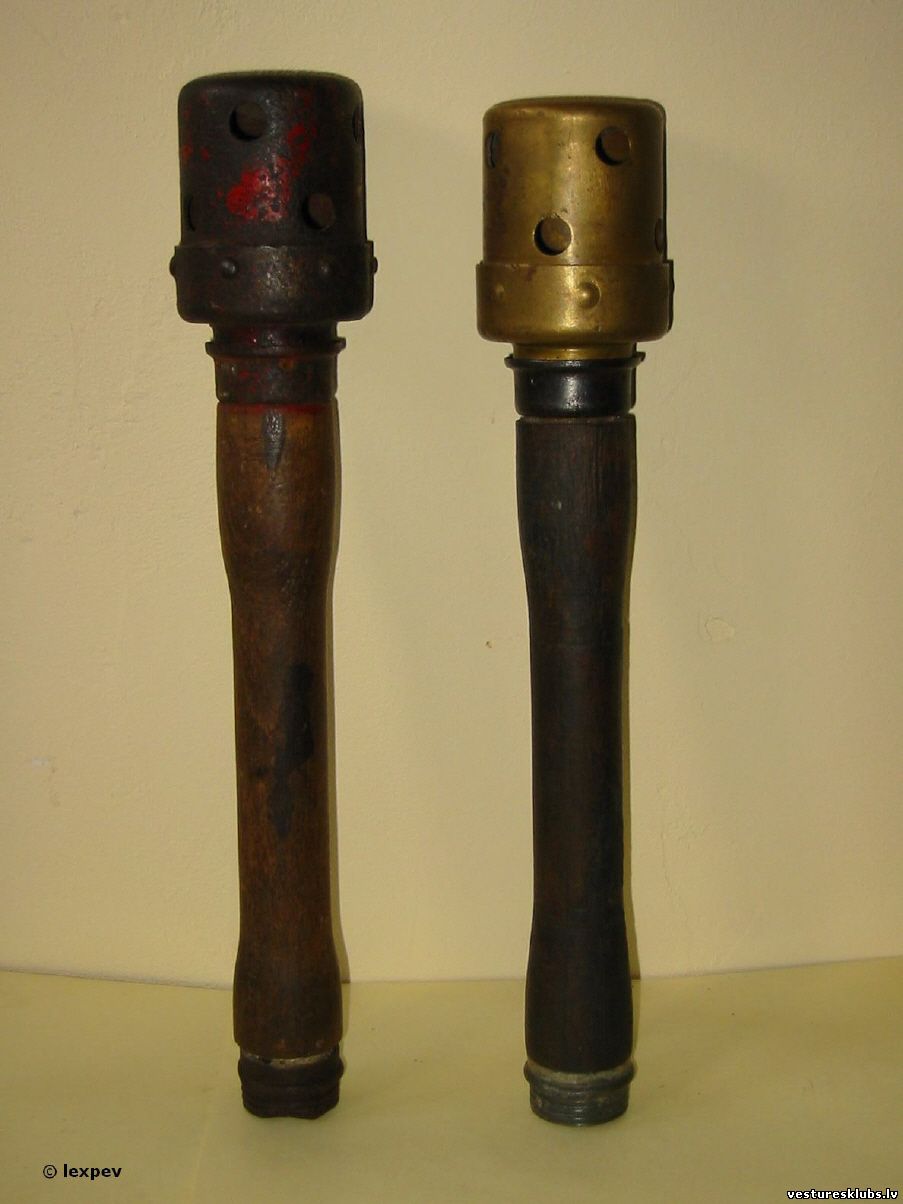

Vērmahta mācību granātas.

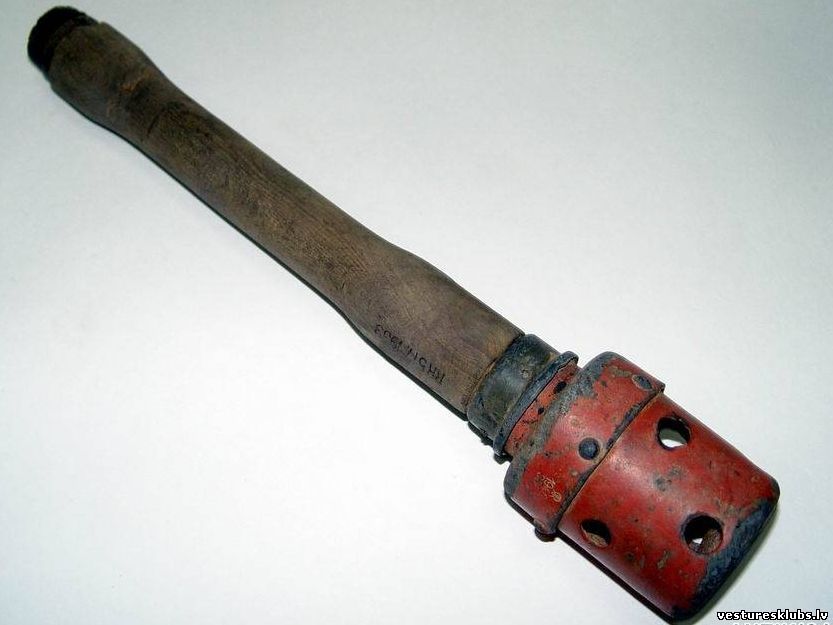

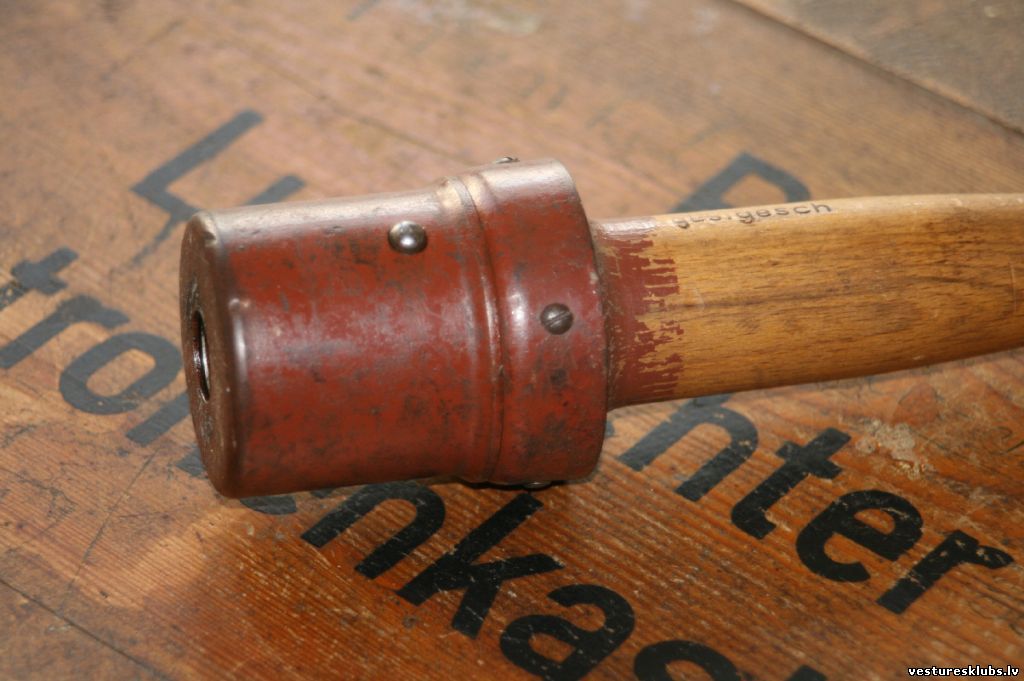

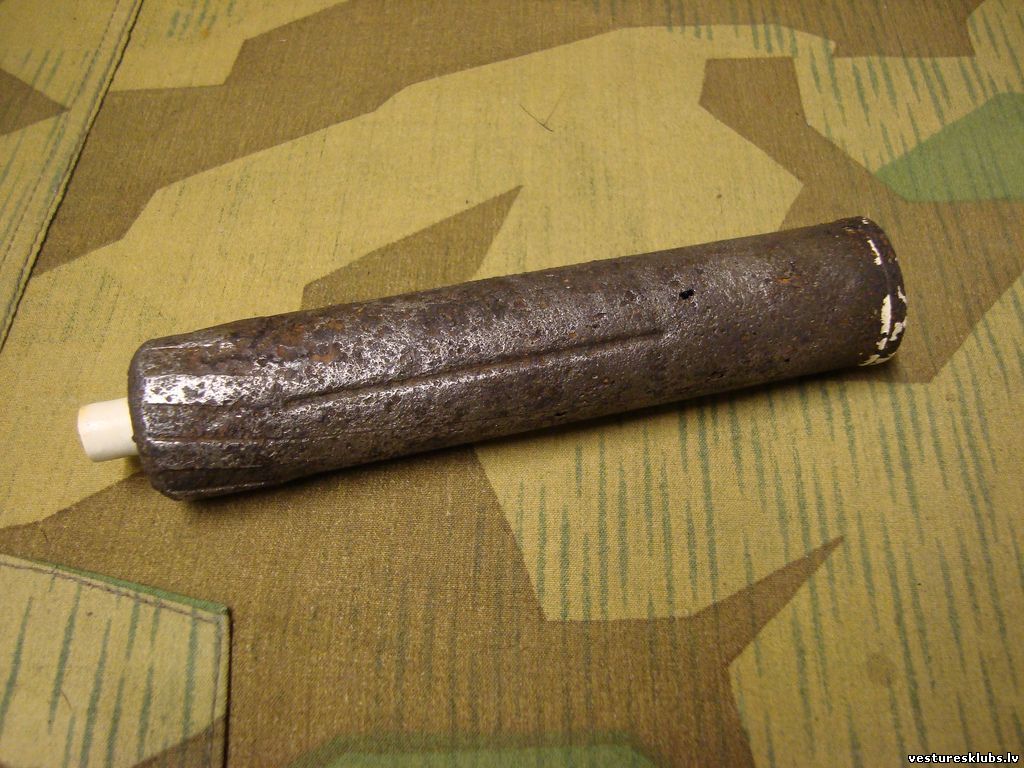

Stielhandgranate Übung


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 19:43 | Komentāri # 520
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

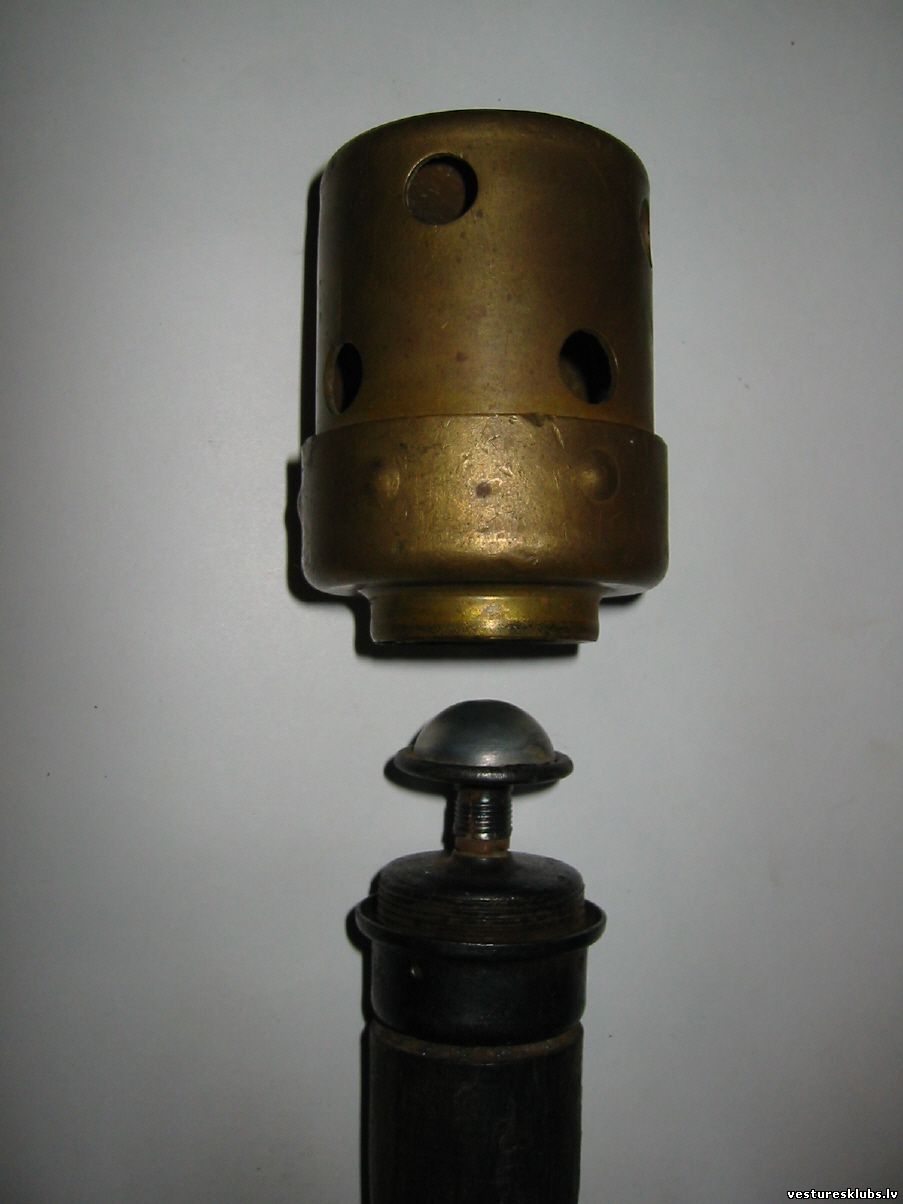

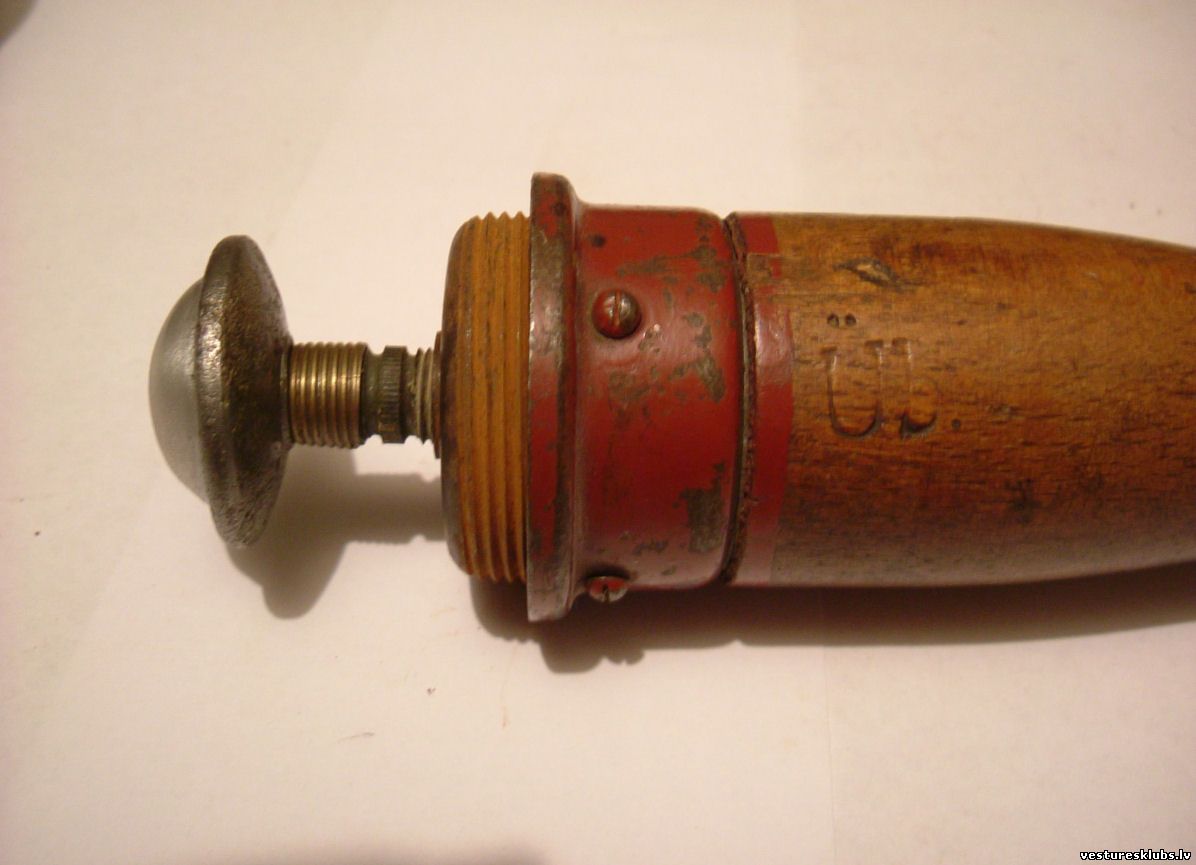

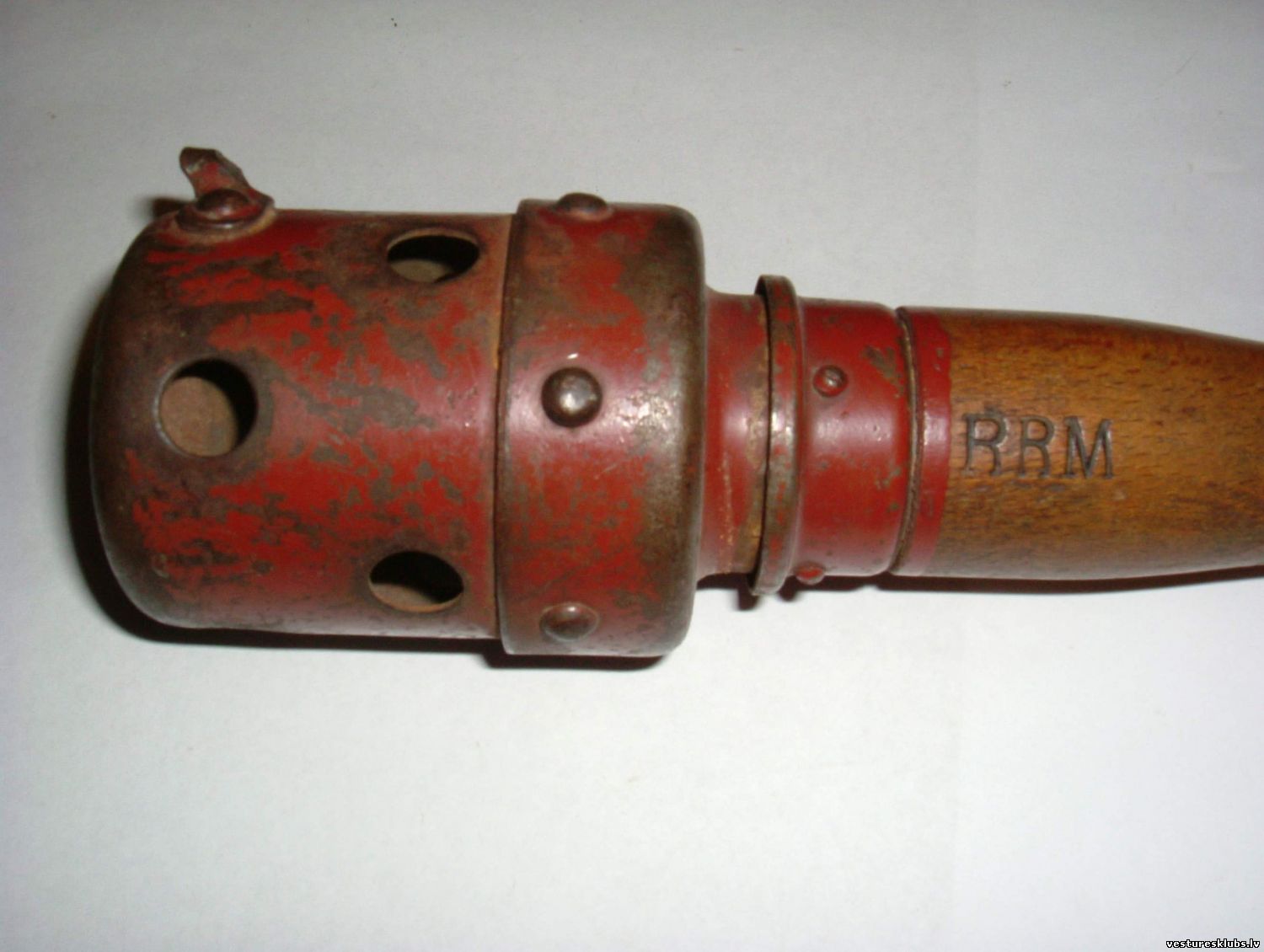

Visbiežāk krāsota sarkanā krāsā. Detonators Brennzünder 24 vai 39, ar melnā pulvera kapsulu Übungsladung30.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 19:55 | Komentāri # 521
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

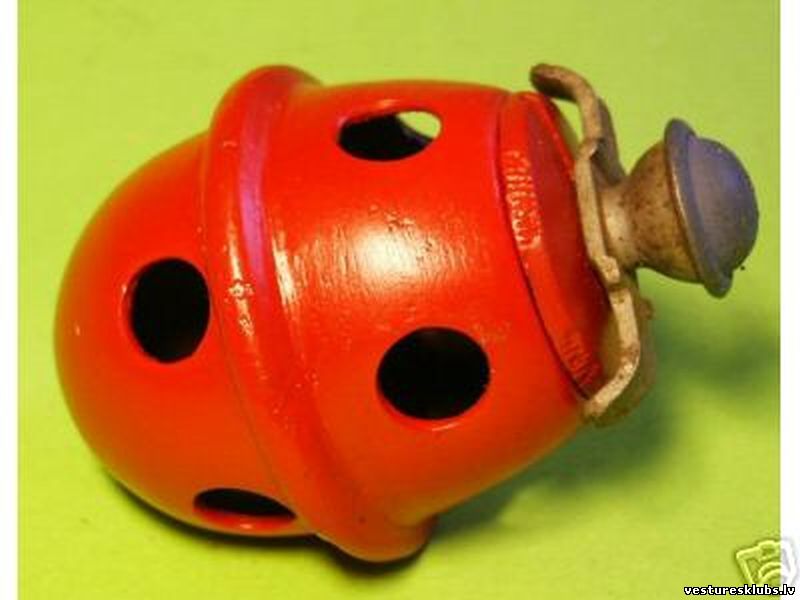

Eihandgranate 39 Übung


Detonators Bz.E.39 ar kapsulu Übungsladung30.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 16.Oktobris.2016, 20:00 | Komentāri # 522
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Vēl pāris Vērmahta kara beigu granātu.

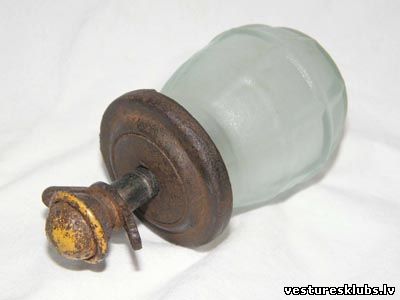

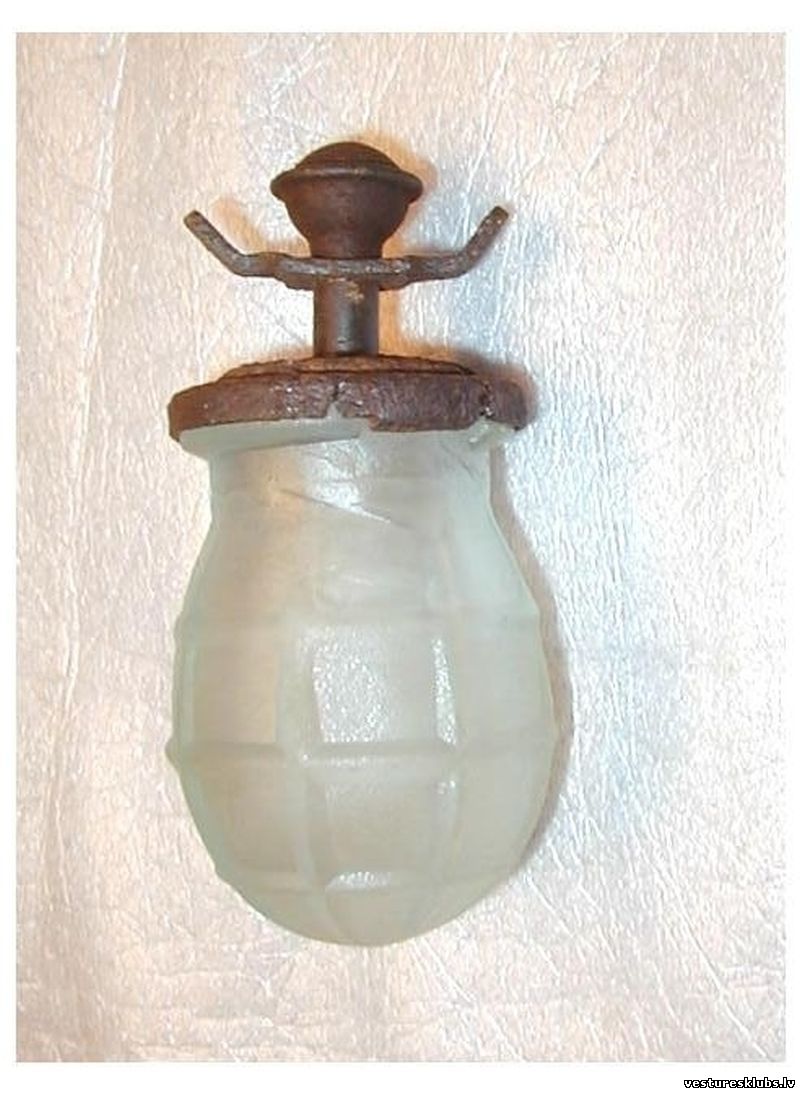

Glashandgranate


Būtībā, stikla burka ar sprāgstvielu un detonatoru.

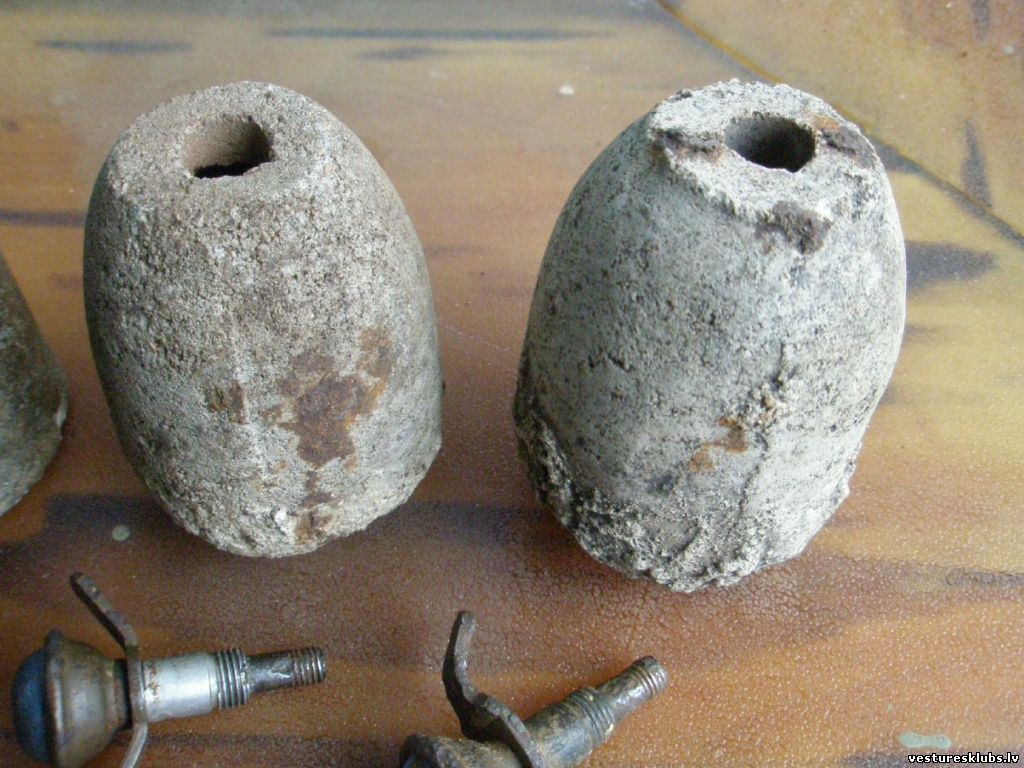

Improvised Concrete egg-grenade


Betona Eihandgranate 39

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 18.Oktobris.2016, 12:46 | Komentāri # 523
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

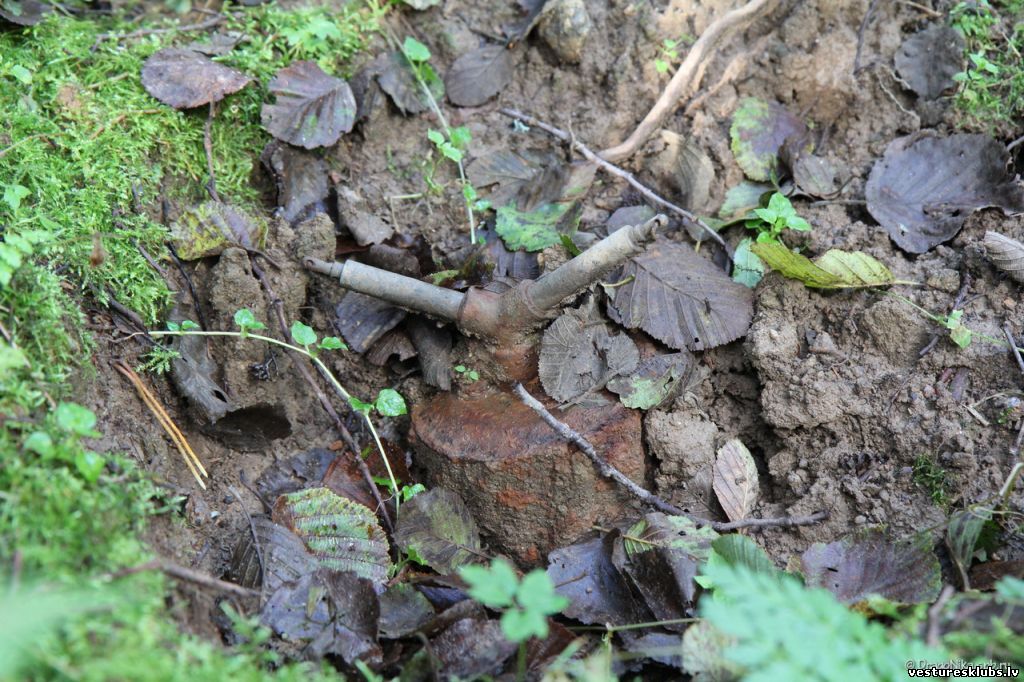

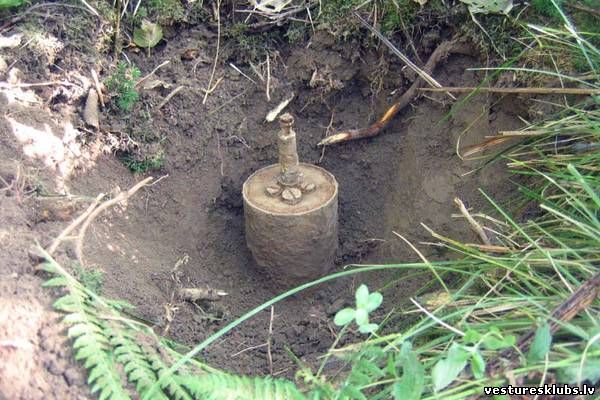

Pretkājnieku mīnas (Vācija)

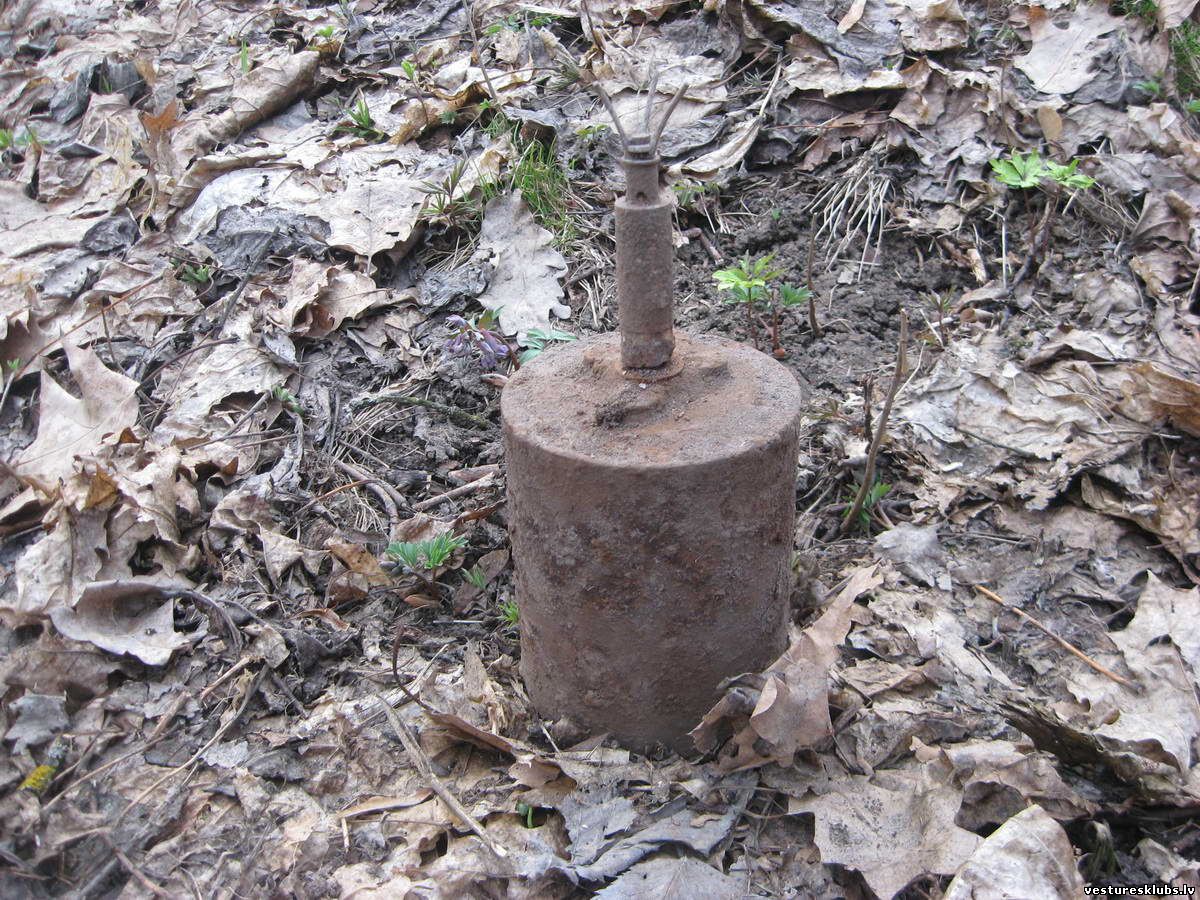

Sprengmine 35 (S.Mi.35, S-Mine 35, schrapnellmine 35)

Racēju vidē pazīstamākā un pieprasītākā WWII laika mīna.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 18.Oktobris.2016, 13:03 | Komentāri # 524
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

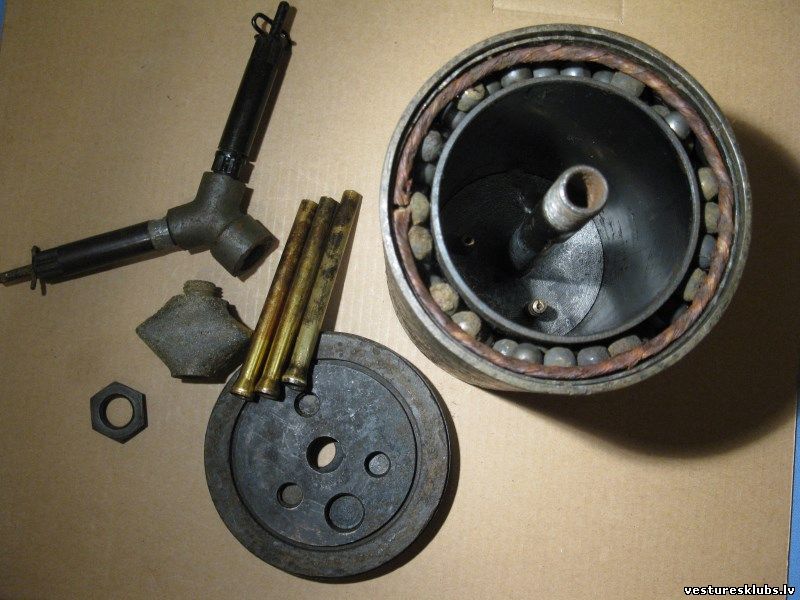

Unikāla ar savu vienkāršumu un praktiskumu. Būtībā vācu inženieri ir radījuši mīnu no WWI artilērijas šrapneļa šāviņa. Līdzīgi kā šrapnelis, mīna, pēc aktivizācijas, izšaujas gaisā (50 - 150 cm) un eksplodē, izsviežot ap 350 metāla lodītes vai kartečas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 18.Oktobris.2016, 13:48 | Komentāri # 525
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

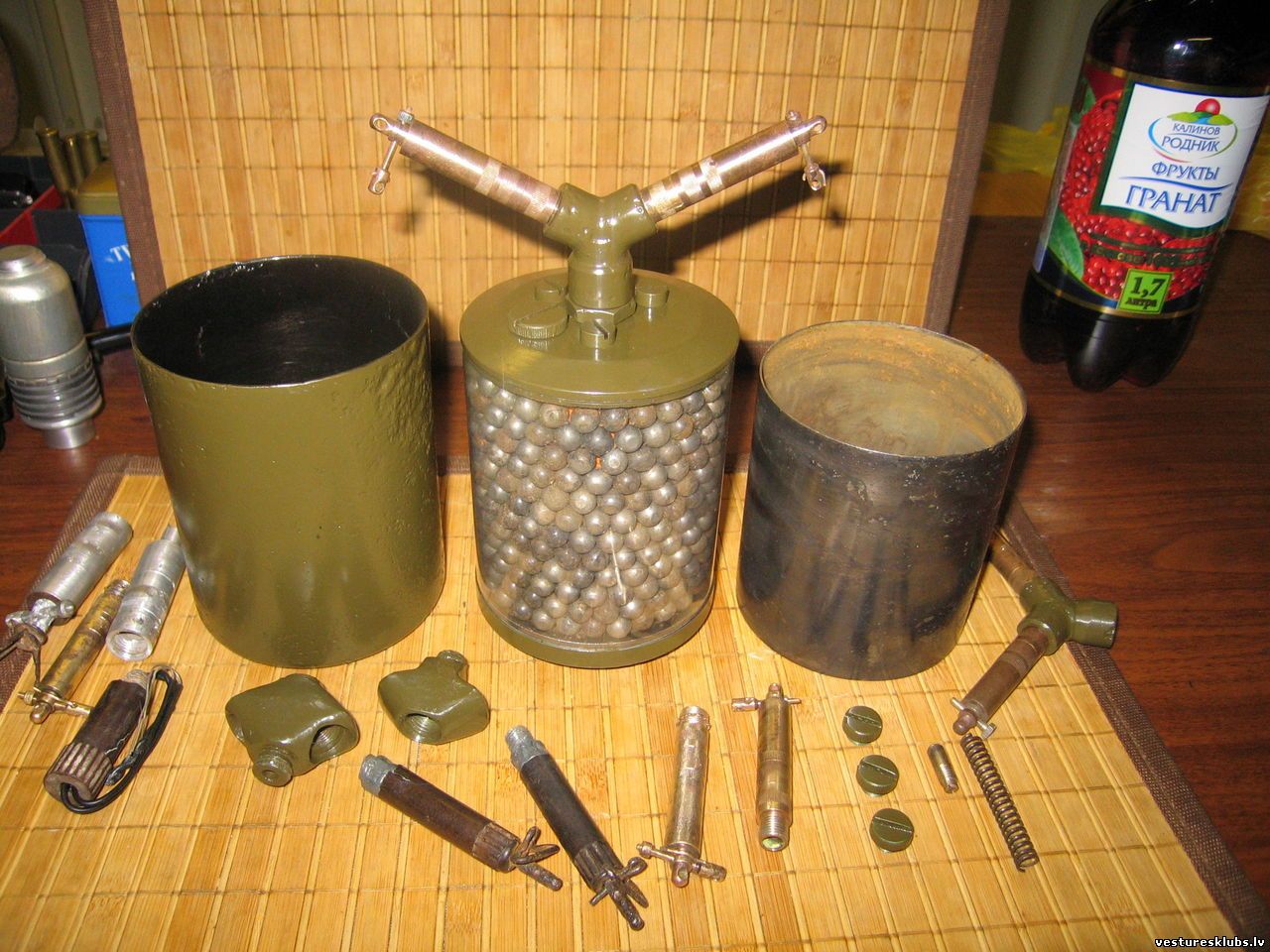

Sākotnēji mīnai bija paredzēts detonators S.Mi.Z.35.,

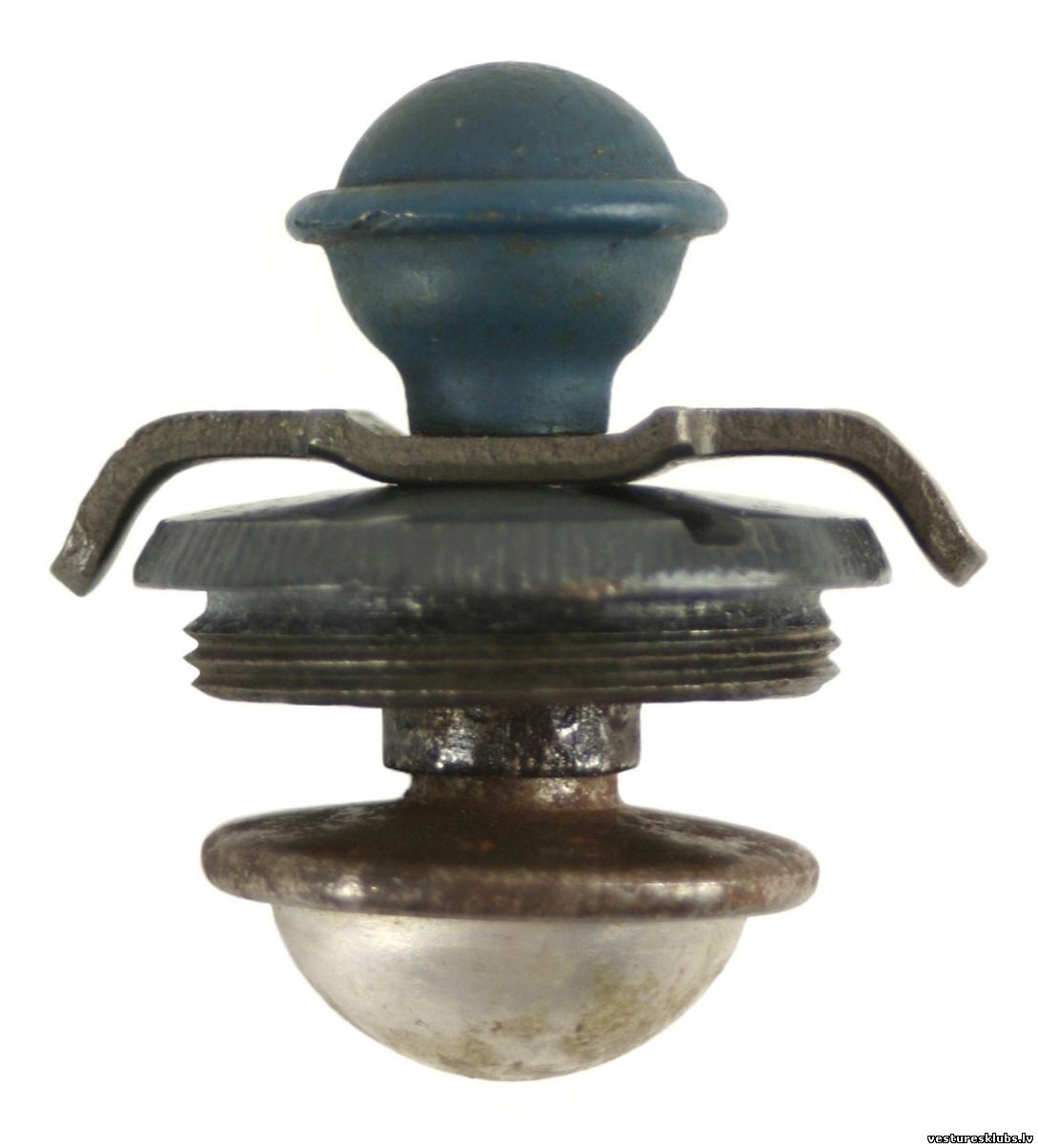

bet vēlāk tai pielāgoja Z.Z.35., D.Z.35. n An.Z.29.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
