Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 18.Oktobris.2016, 13:51 | Komentāri # 526
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

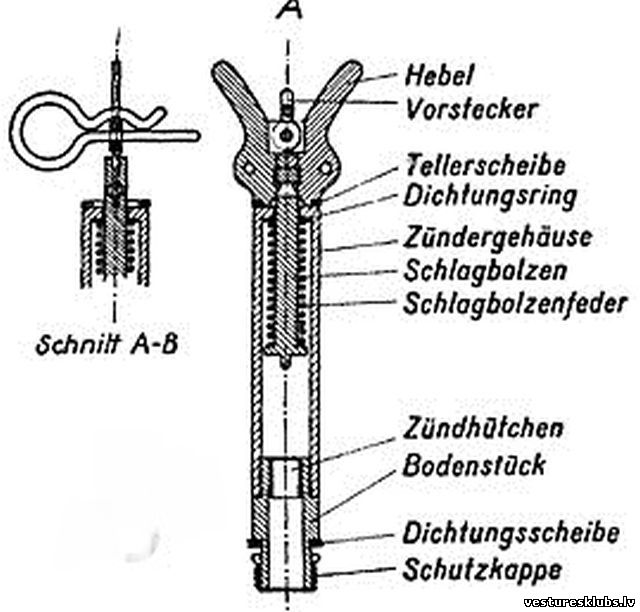

un Zu.Z.35.

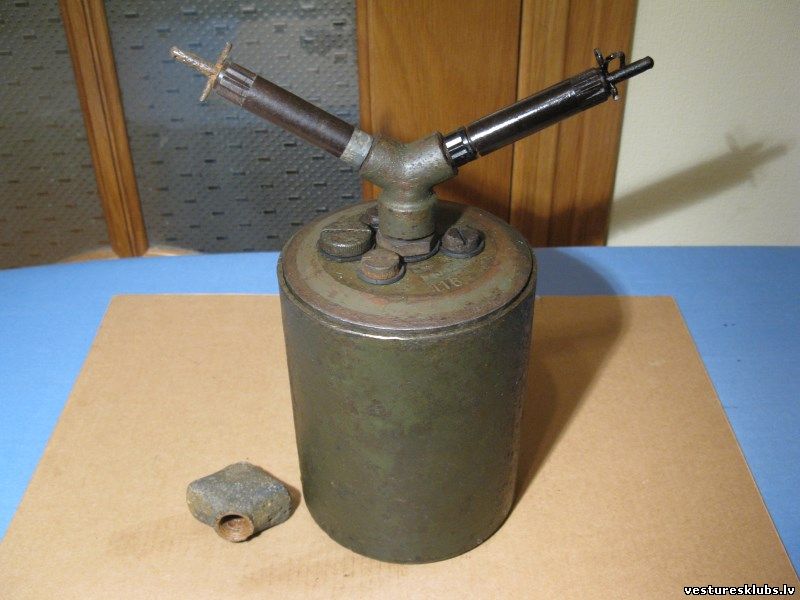

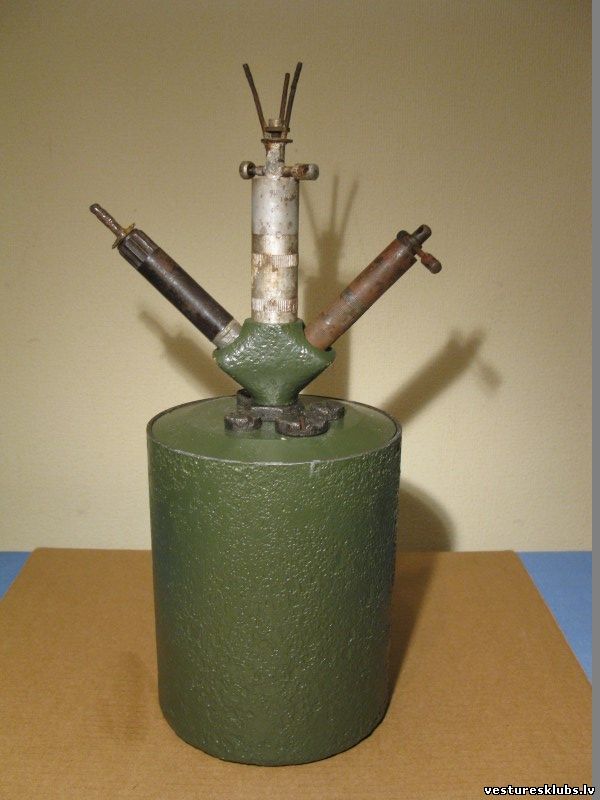

Atkarībā no vajadzības, mīnu uzstādīja ar vienu detonatoru,

vai arī vairākiem. Tad tajā ieskrūvēja sadalītāju.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 18.Oktobris.2016, 19:59 | Komentāri # 527
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

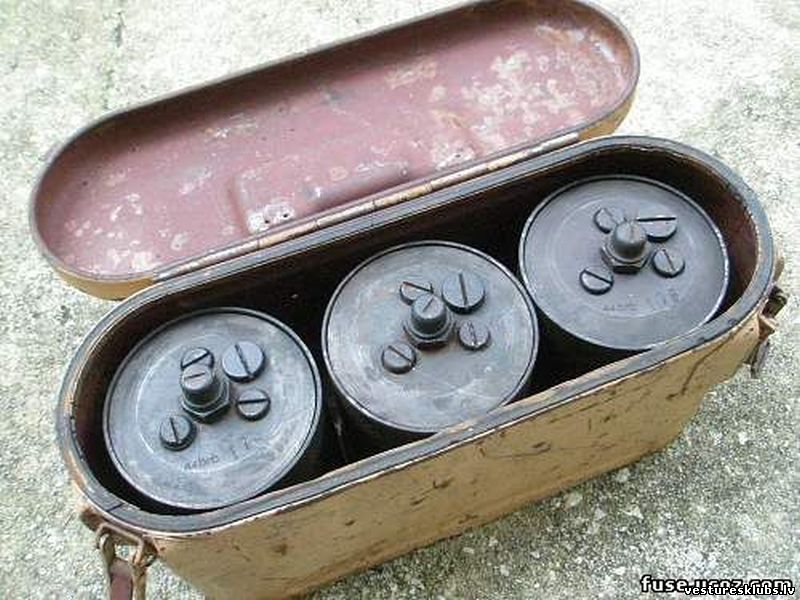

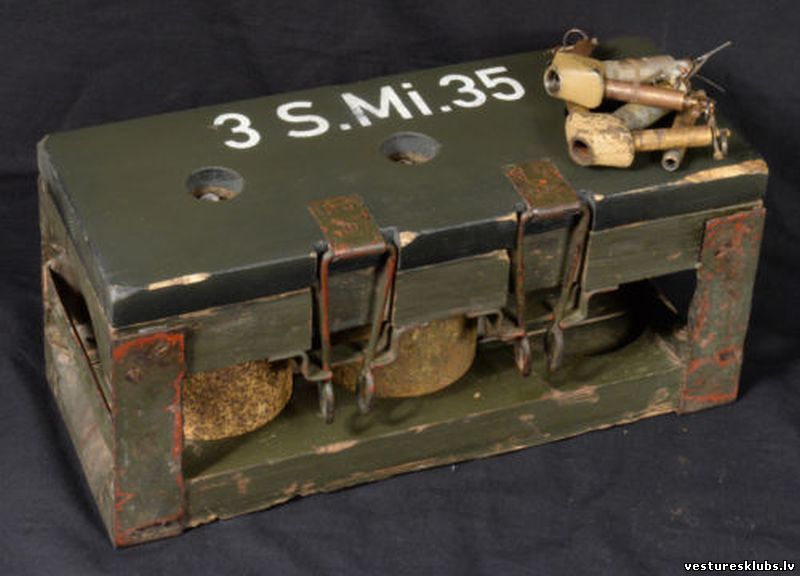

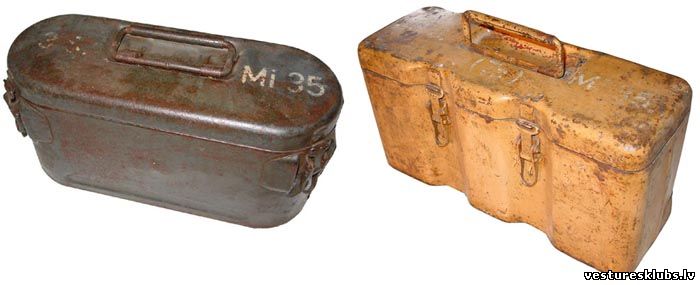

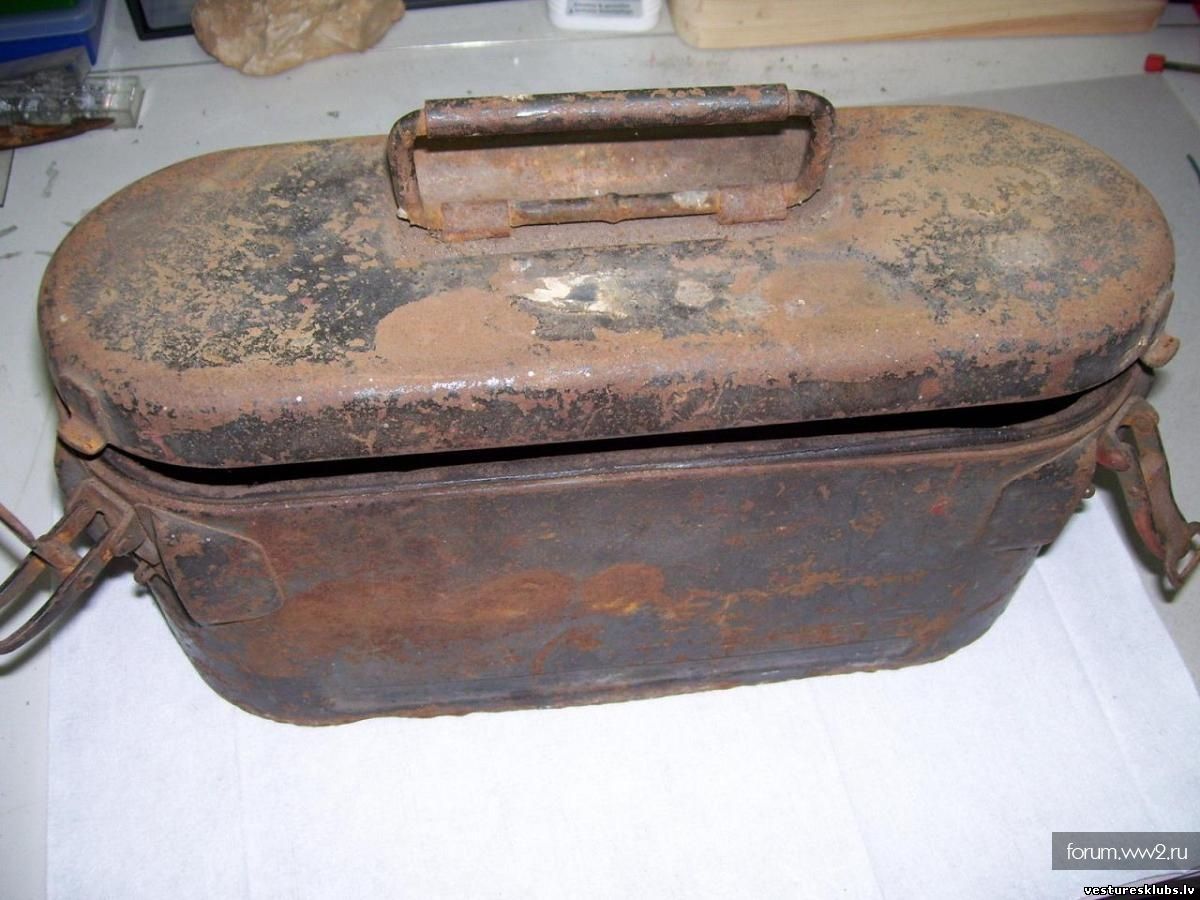

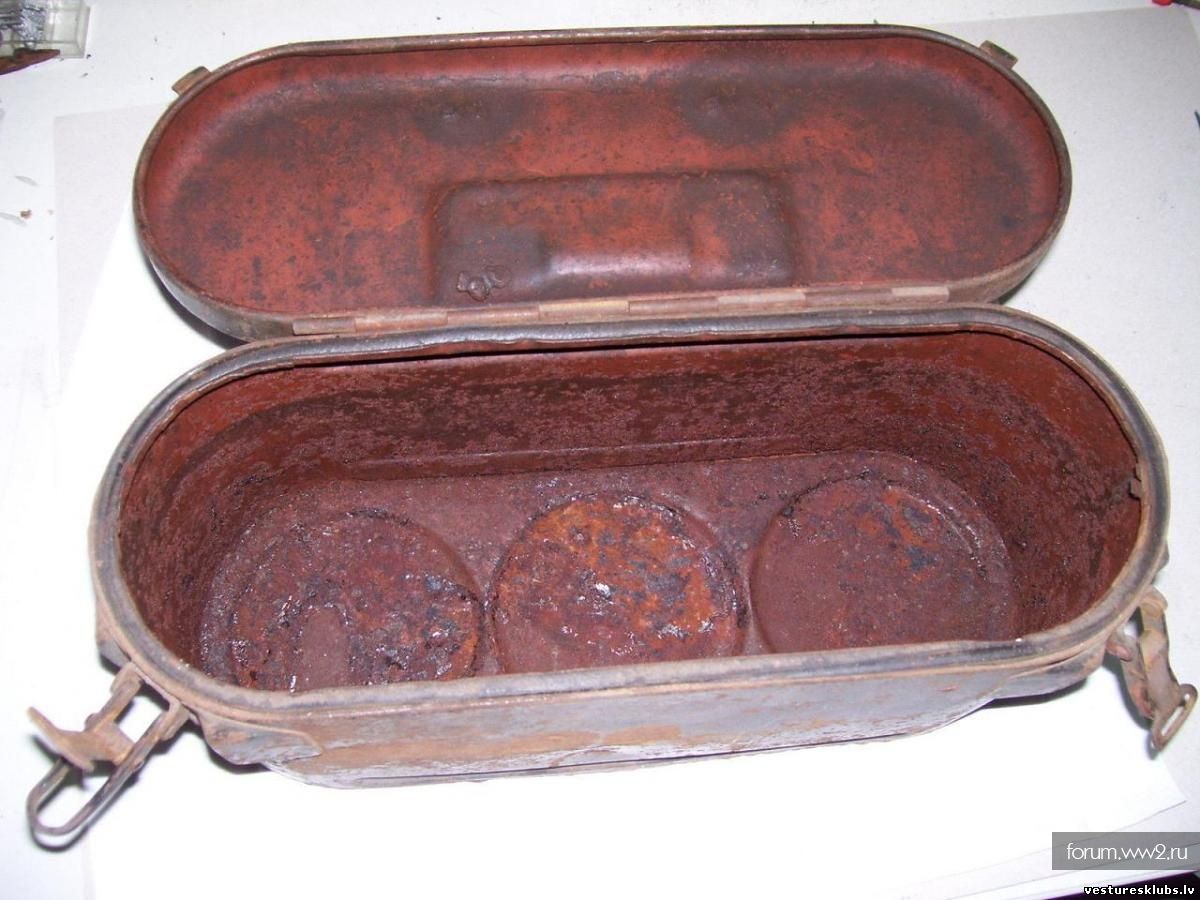

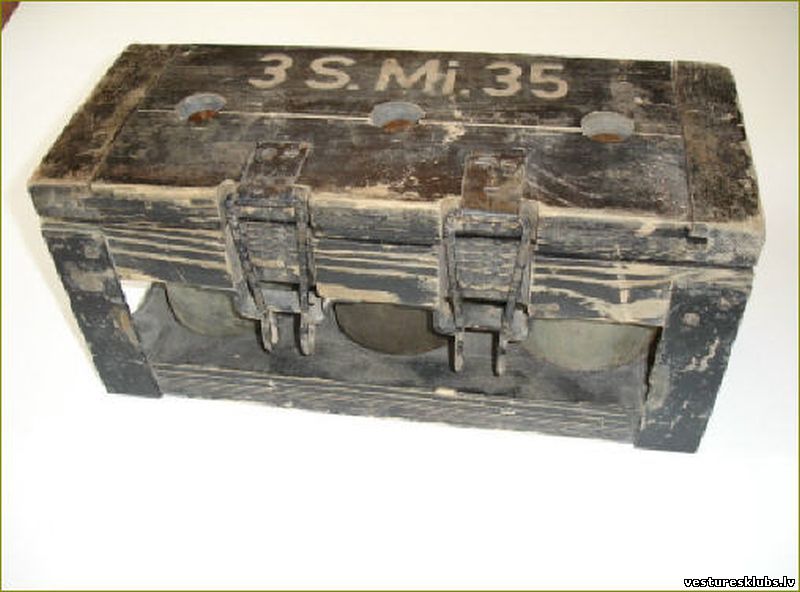

Transportēja metāla kastēs pa 3 gab.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 18.Oktobris.2016, 20:08 | Komentāri # 528
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

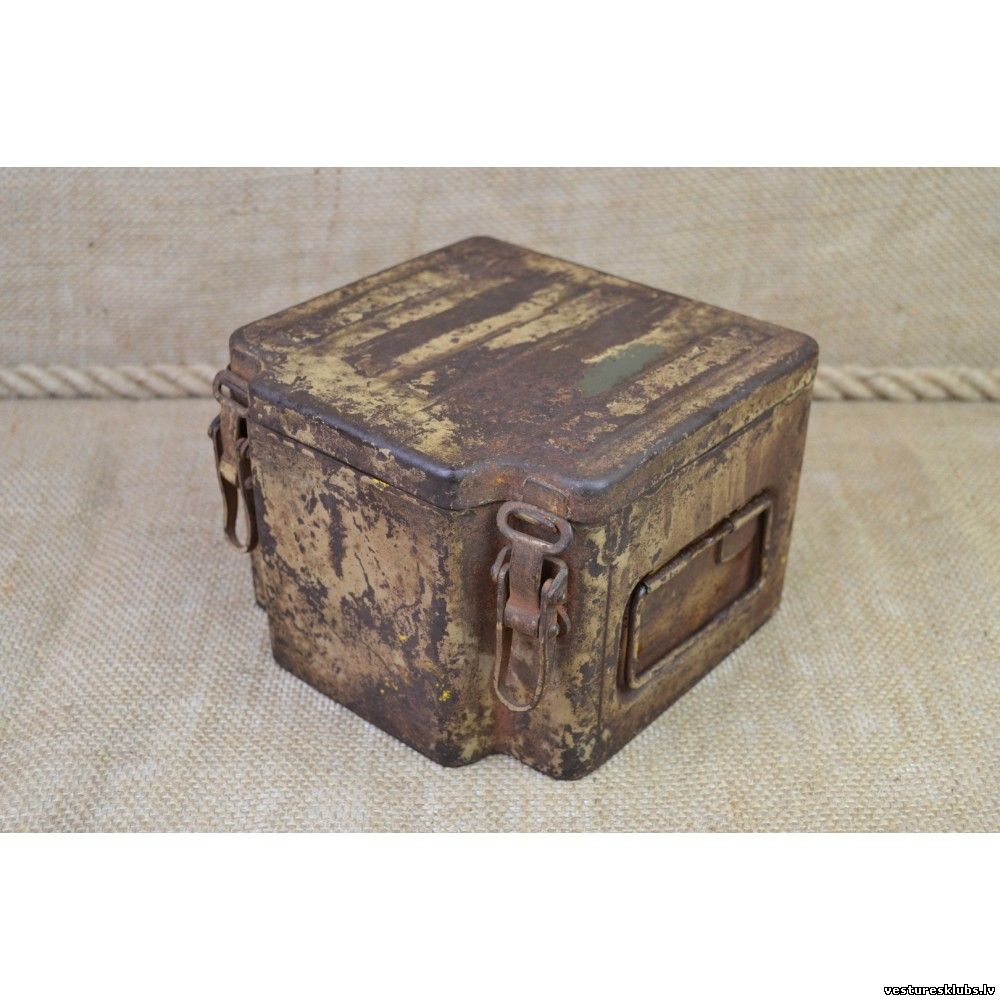

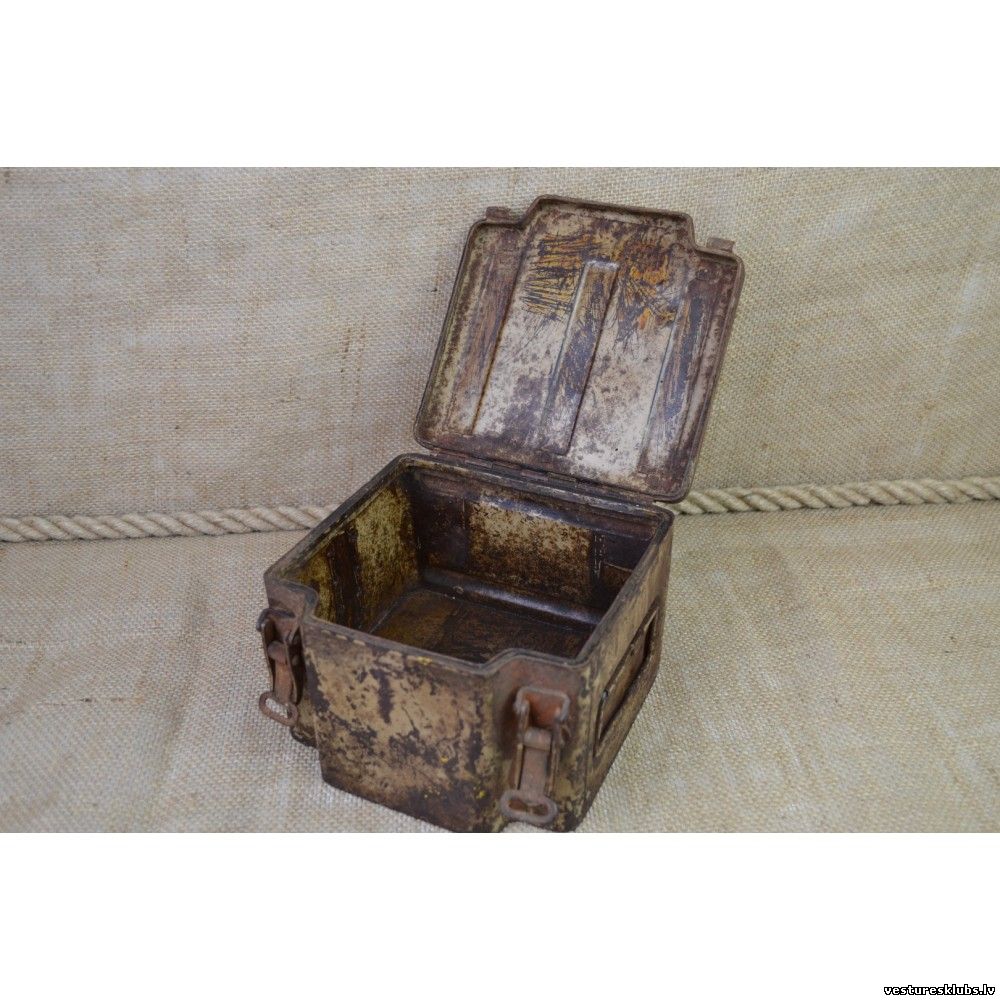

Vai pa 9 gab.


Izmantoja arī koka kastes.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 19.Oktobris.2016, 08:28 | Komentāri # 529
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

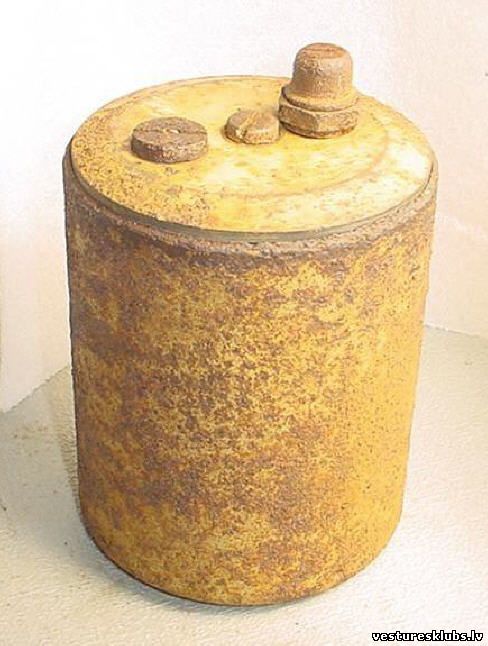

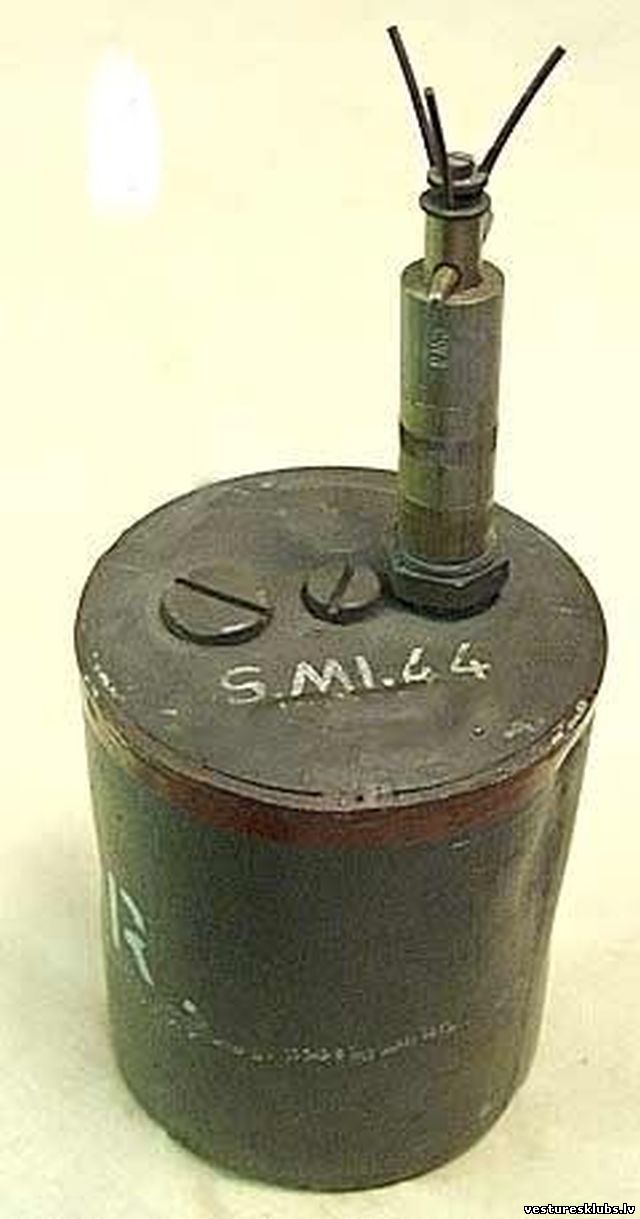

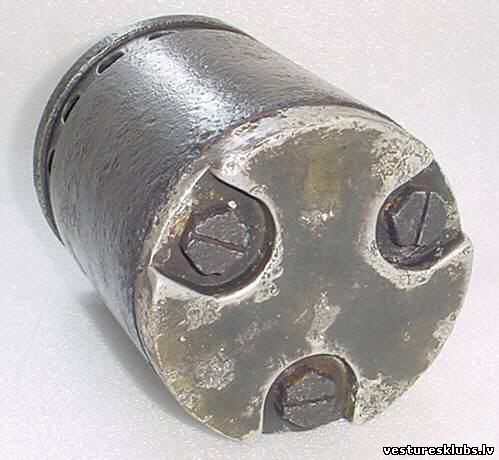

Sprengmine 44 (S.Mi.44)


Vizuāli neatšķiras no savas priekšgājējas S.Mi.35, bet ar pavisam citādu darbības principu. Detonators novietots nevis centrā, bet gan mīnas sānā. Centrā apakšā atrodas otrs detonators, kurš aktivizējas mīnai "uzlecot" virs zemes, vai arī pie mēģinājuma to izjaukt!

Mīna bruņojumā pieņemta 1944. gada vasarā, Latvijā atrodama Kurzemes cietokšņa teritorijā.

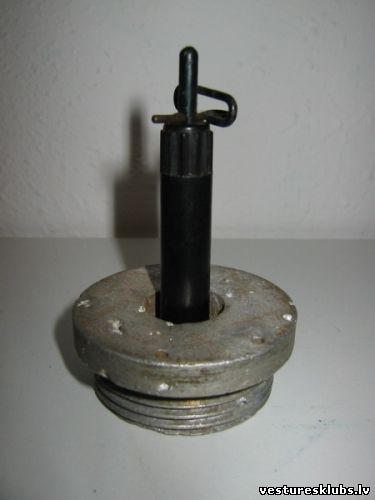

Mīnai izmantoja gan veco labo S.Mi.Z.35, gan jauno S.Mi.Z.44 detonatoru.

Bija paredzēts arī elektriskais detonators E.S.Mi.Z. 40

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 19.Oktobris.2016, 09:12 | Komentāri # 530
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

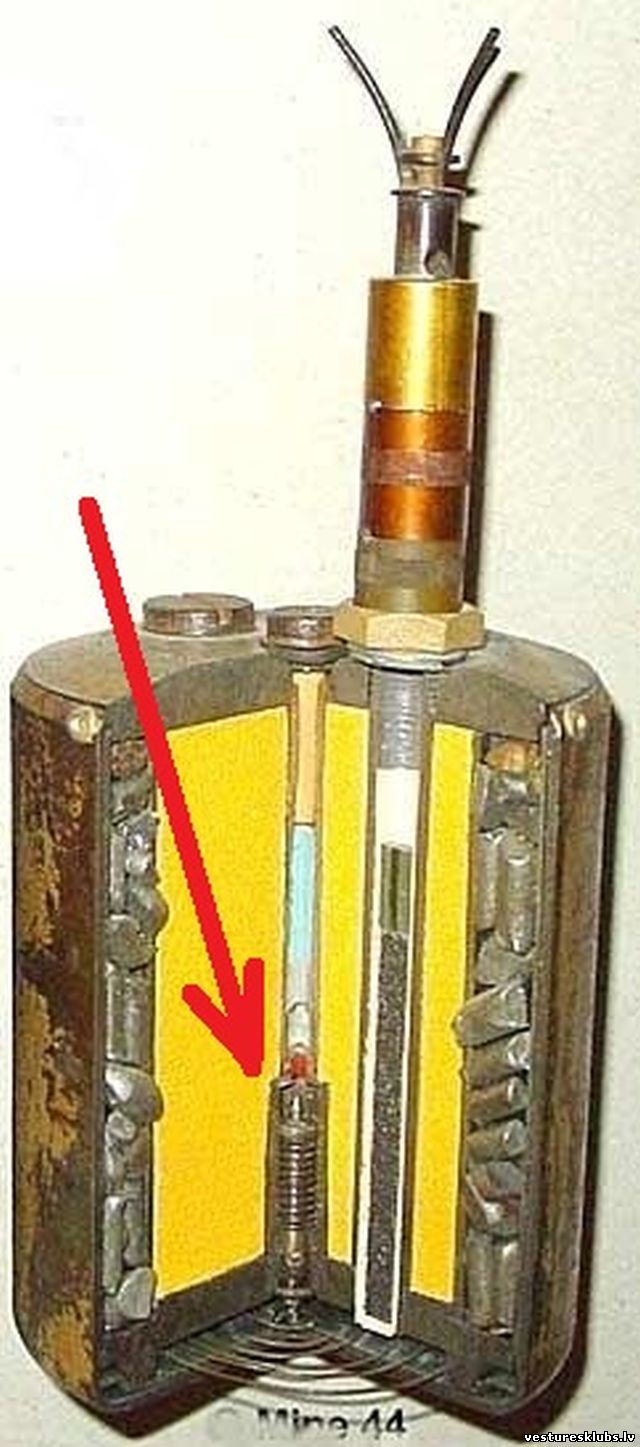

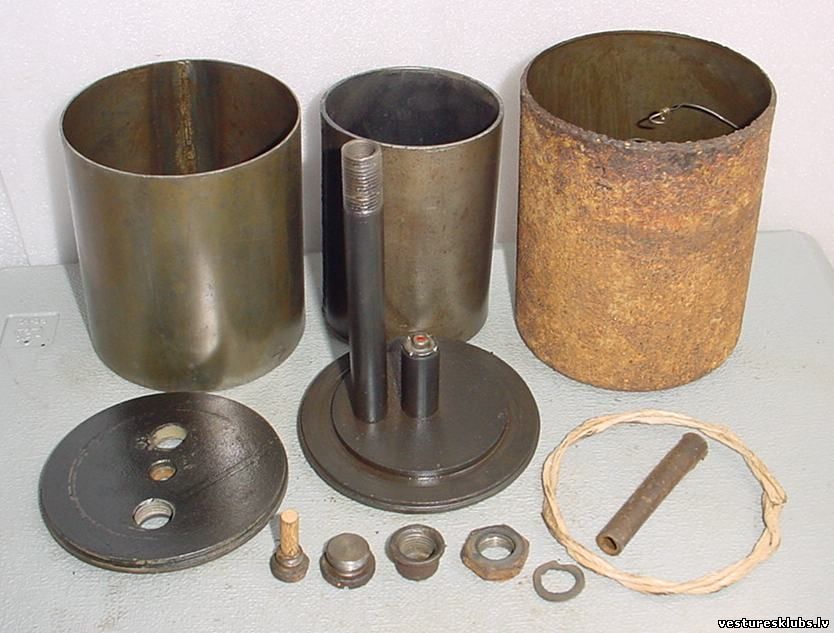

Vēl pāris S.Mi.44 attēli.

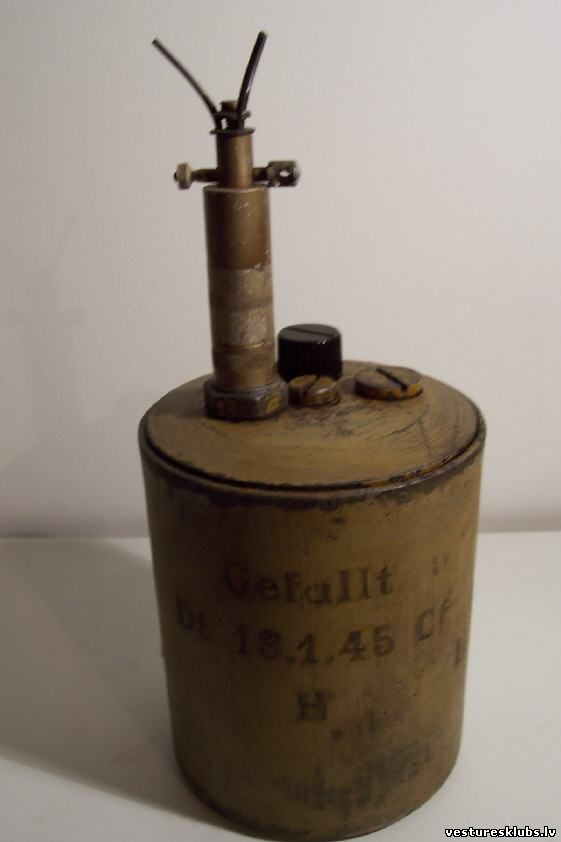

Sprengmine 45 (S.Mi.45)

1945. gadā, sakarā ar izejvielu trūkumu, tika radīta mīna S.Mi. 45. Tai bija ūdensnecaurlaidīga kartona korpuss, kurš ietvēra betona - šrapneļu pildījumu. Mīna bija mazāku izmēru: augstums 90 mm (S.Mi. 44 - 130 mm), diametrs 102 mm (S.Mi. 44 - tāds pats). Diemžēl, attēlu atrast neizdevās. Kurzemē būtu jābūt...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 19.Oktobris.2016, 14:50 | Komentāri # 531
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

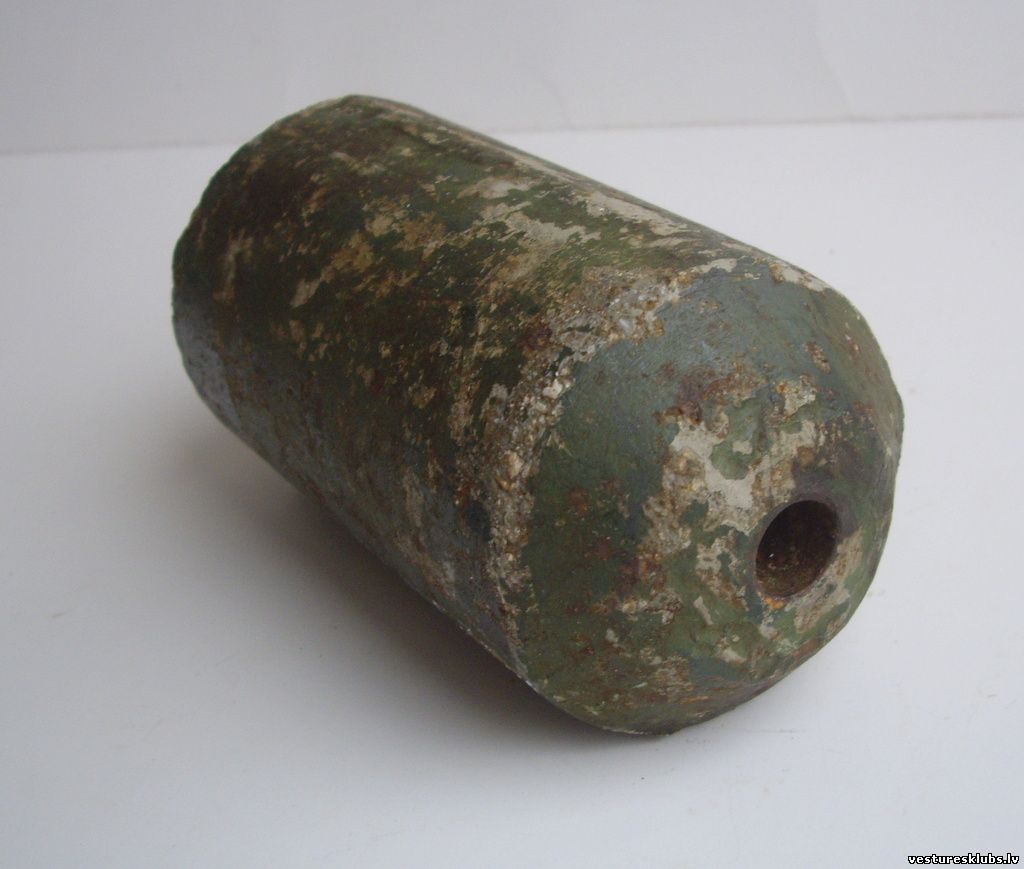

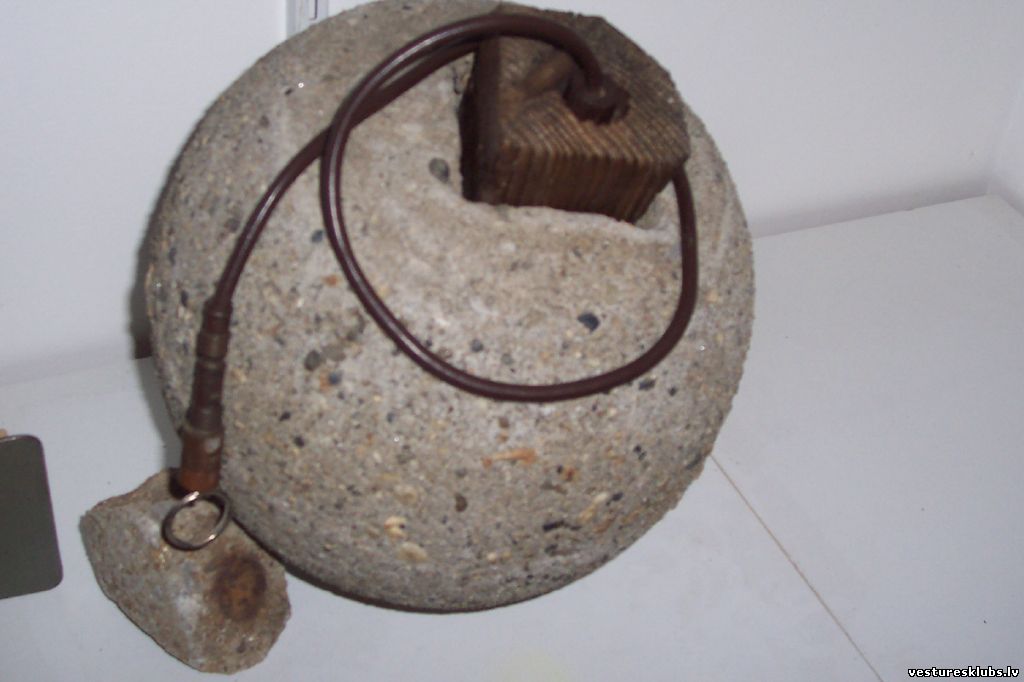

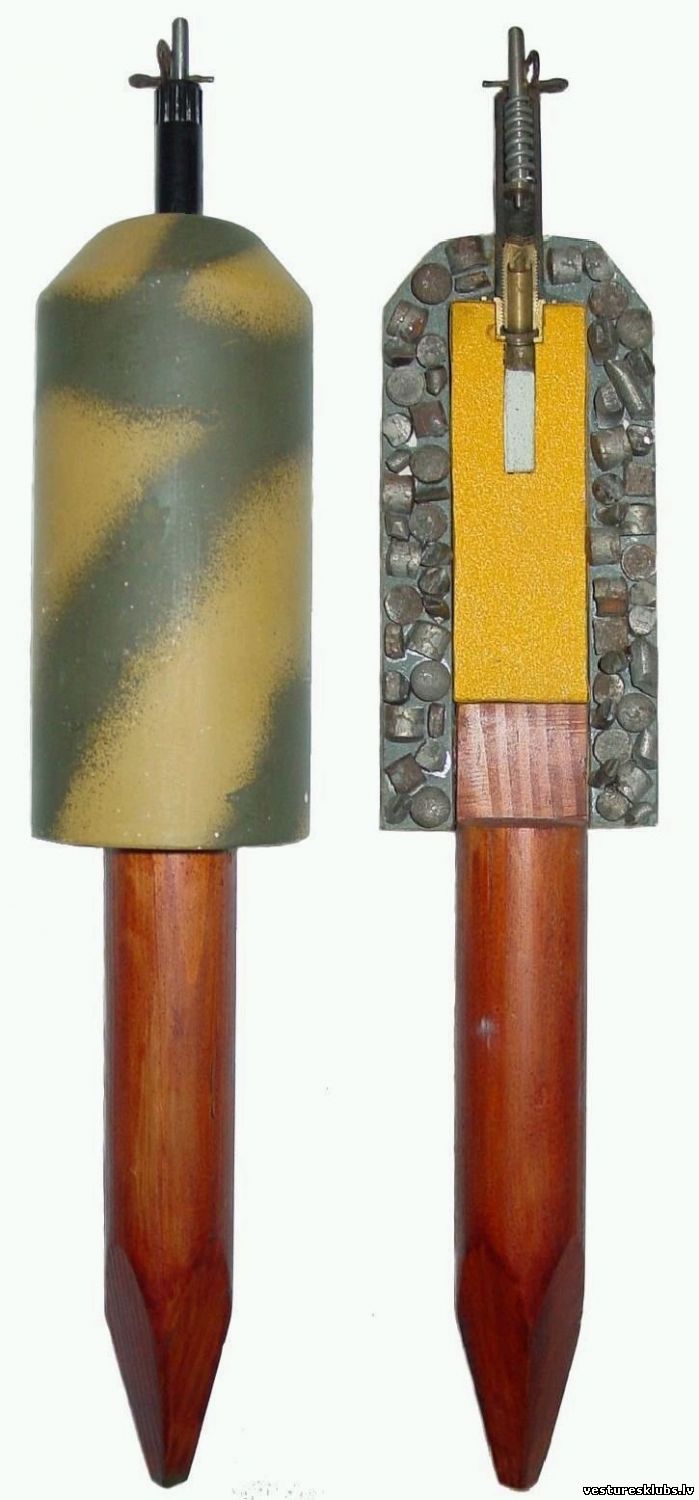

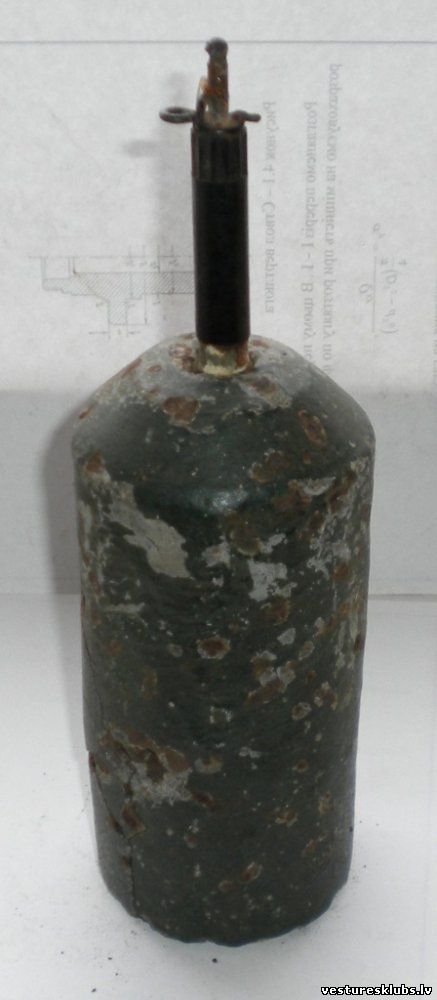

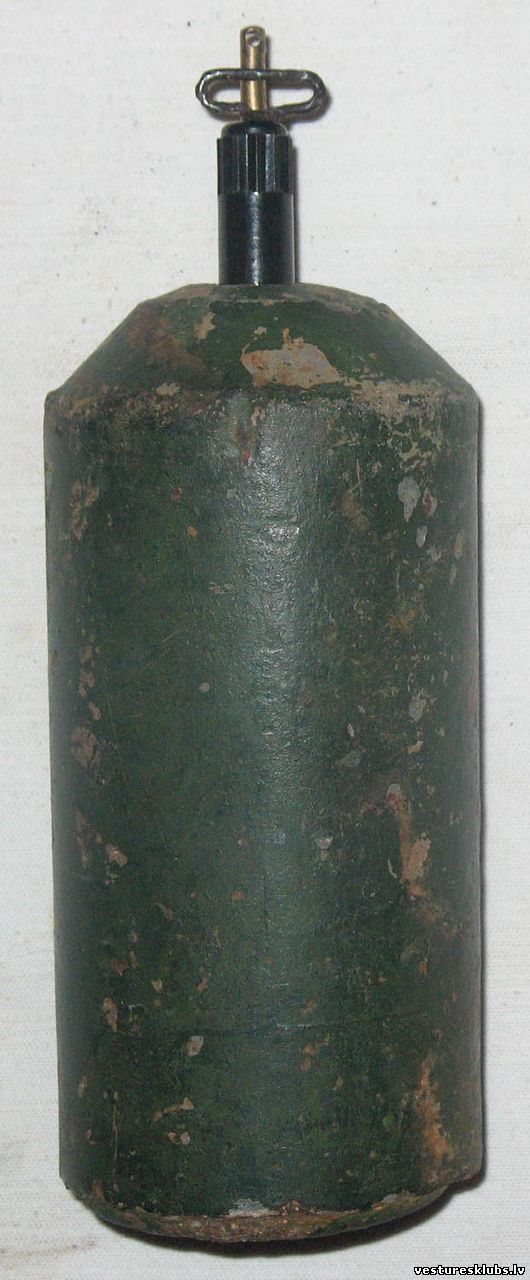

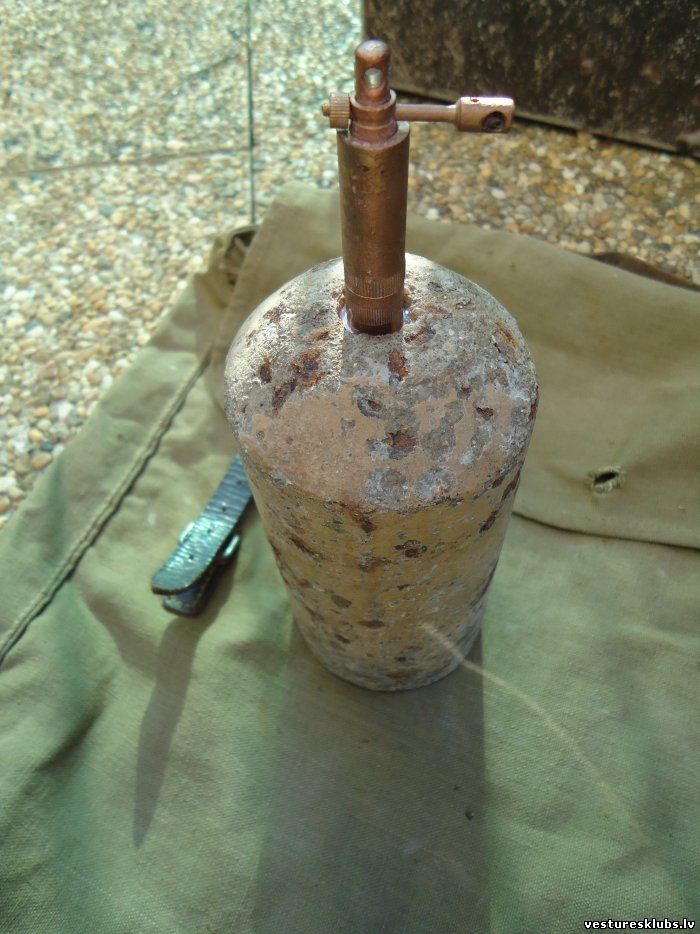

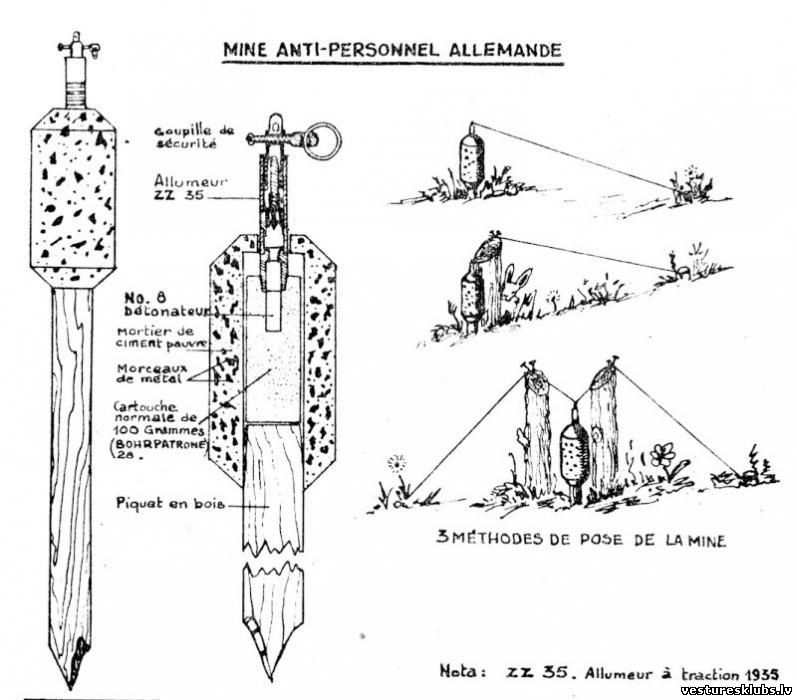

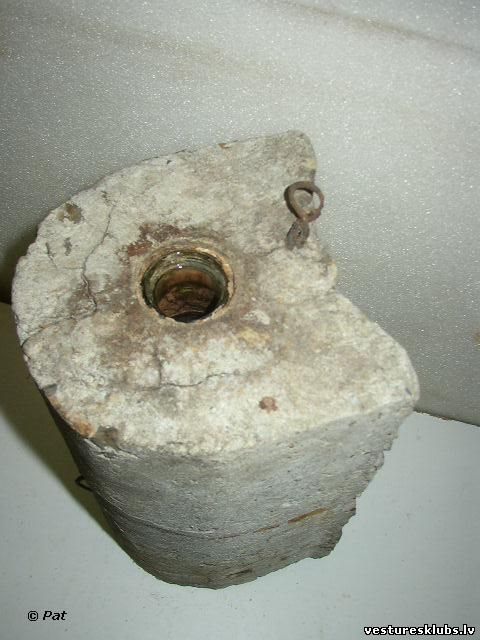

Stockmine 43 (St.Mi.43)



Ar metāla šrapneļiem pildīts betona ietvars. Latviešiem pazīstamas kā "štokmīnas".

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 19.Oktobris.2016, 15:00 | Komentāri # 532
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

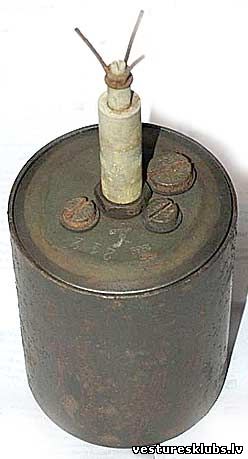

Paredzēta kā "raztjažka" (kā latviski būtu pareizi?).
augstums 165 mm, diametrs 70 mm

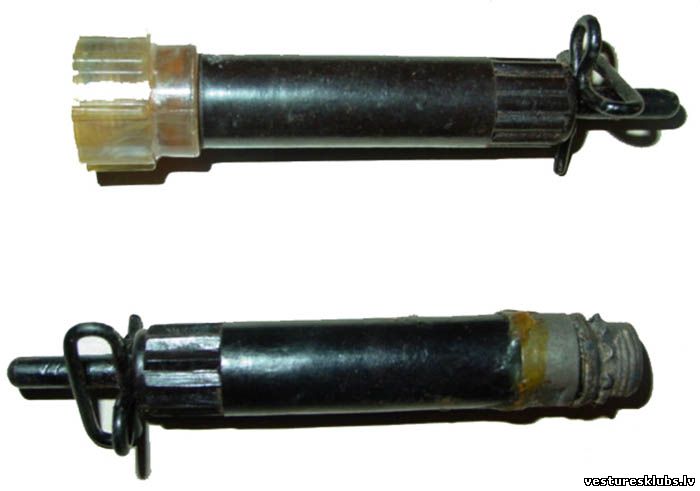

Parasti izmantoja detonators Z.Z.35 vai Z.Z. 42.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 19.Oktobris.2016, 15:05 | Komentāri # 533
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Kara laika foto:

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 19.Oktobris.2016, 18:56 | Komentāri # 534
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Būtībā par pretkājnieku mīnu varēja pārvērst jebkuru munīcijas vienību. Atlika vien ieskrūvēt pāreju, detonatoru un novilkt stiepli.

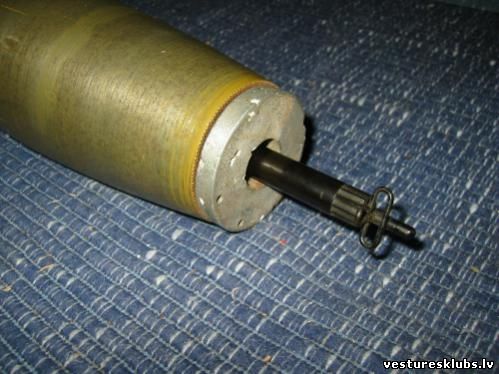

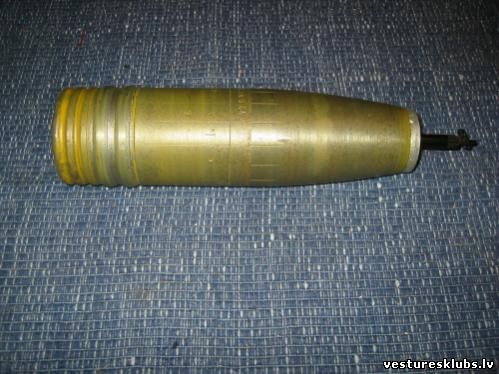

88 mm zenītlielgabala šāviņš

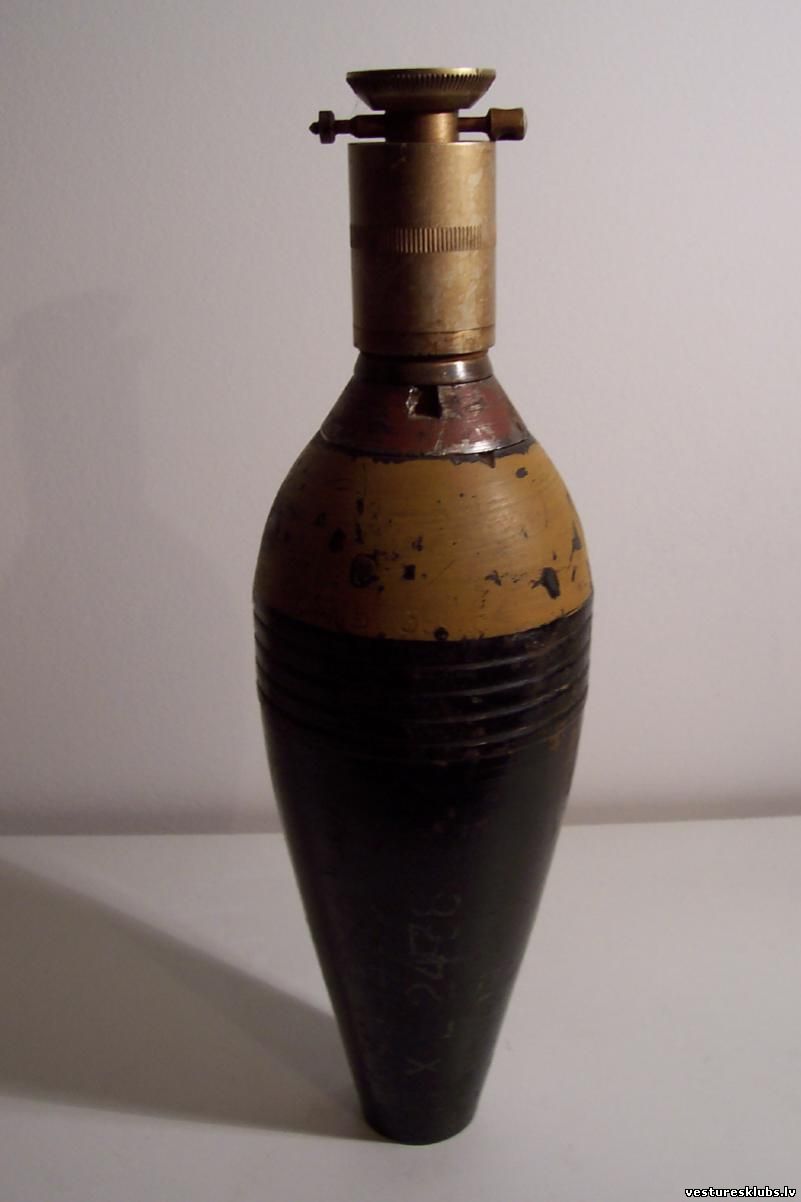

50 mm mīnmetēja mīna

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 04:35 | Komentāri # 535
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

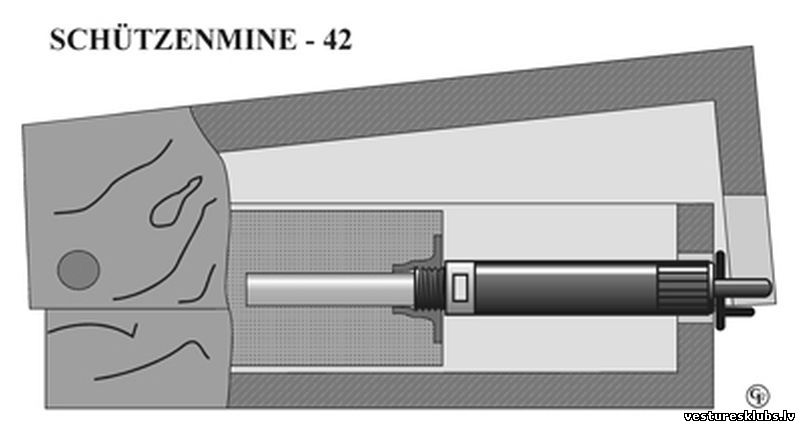

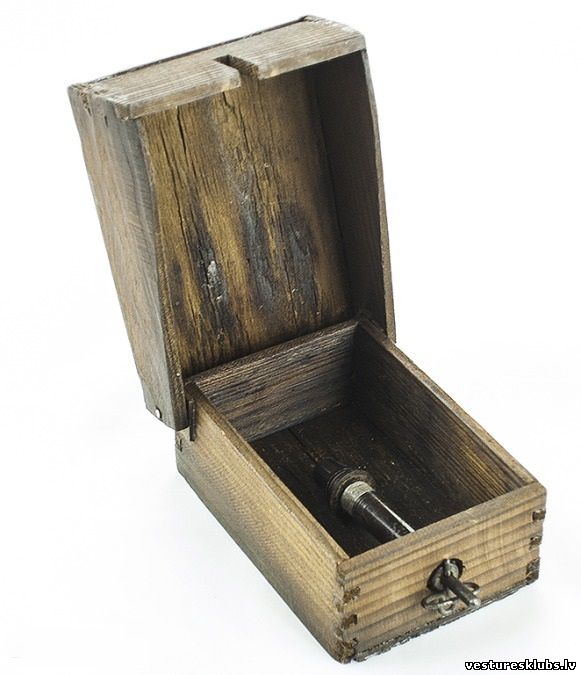

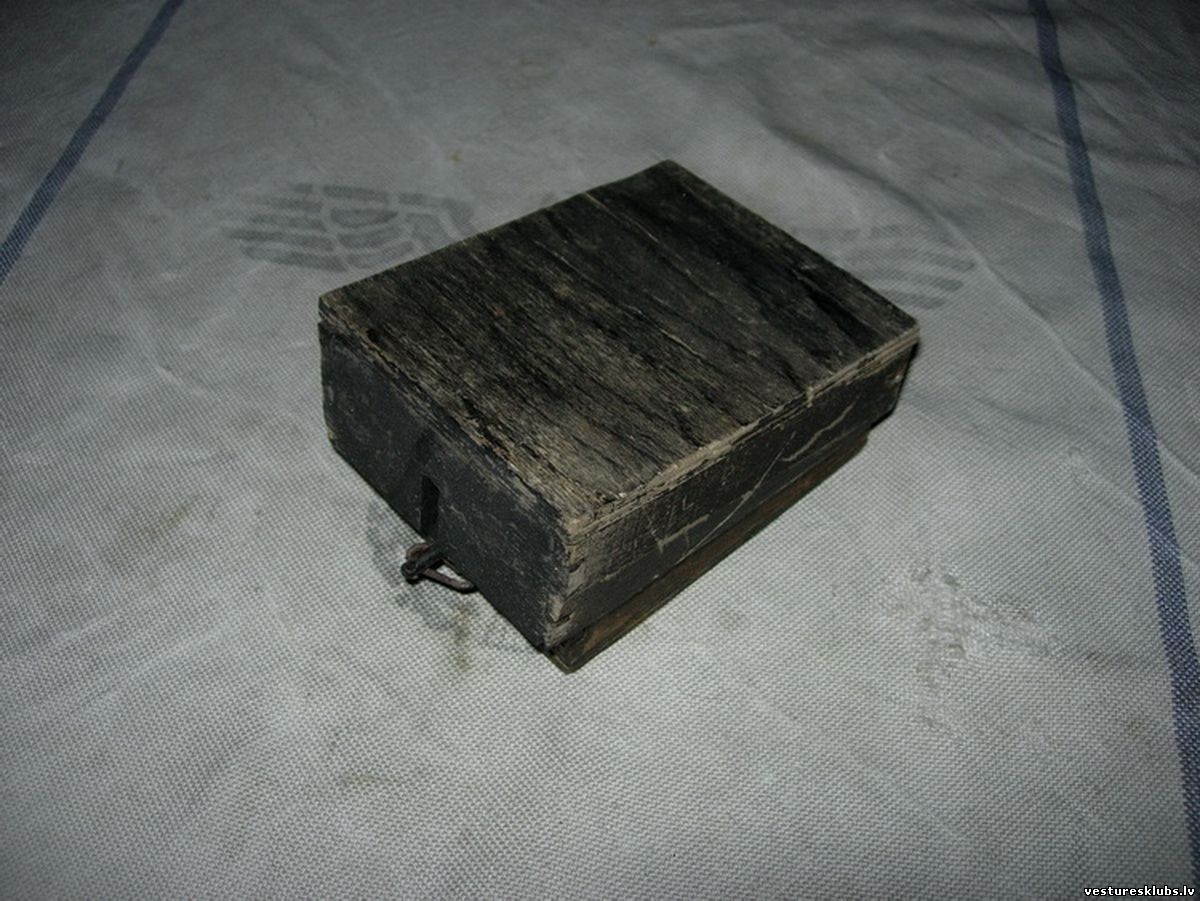

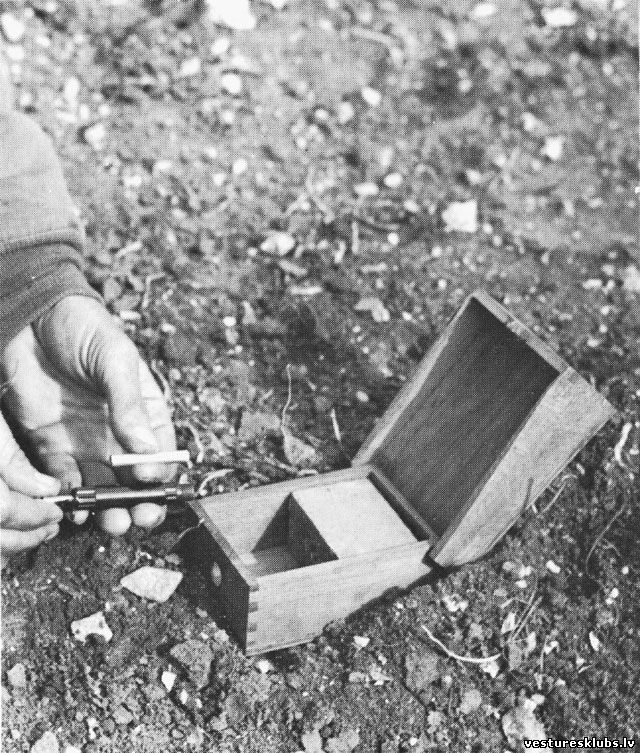

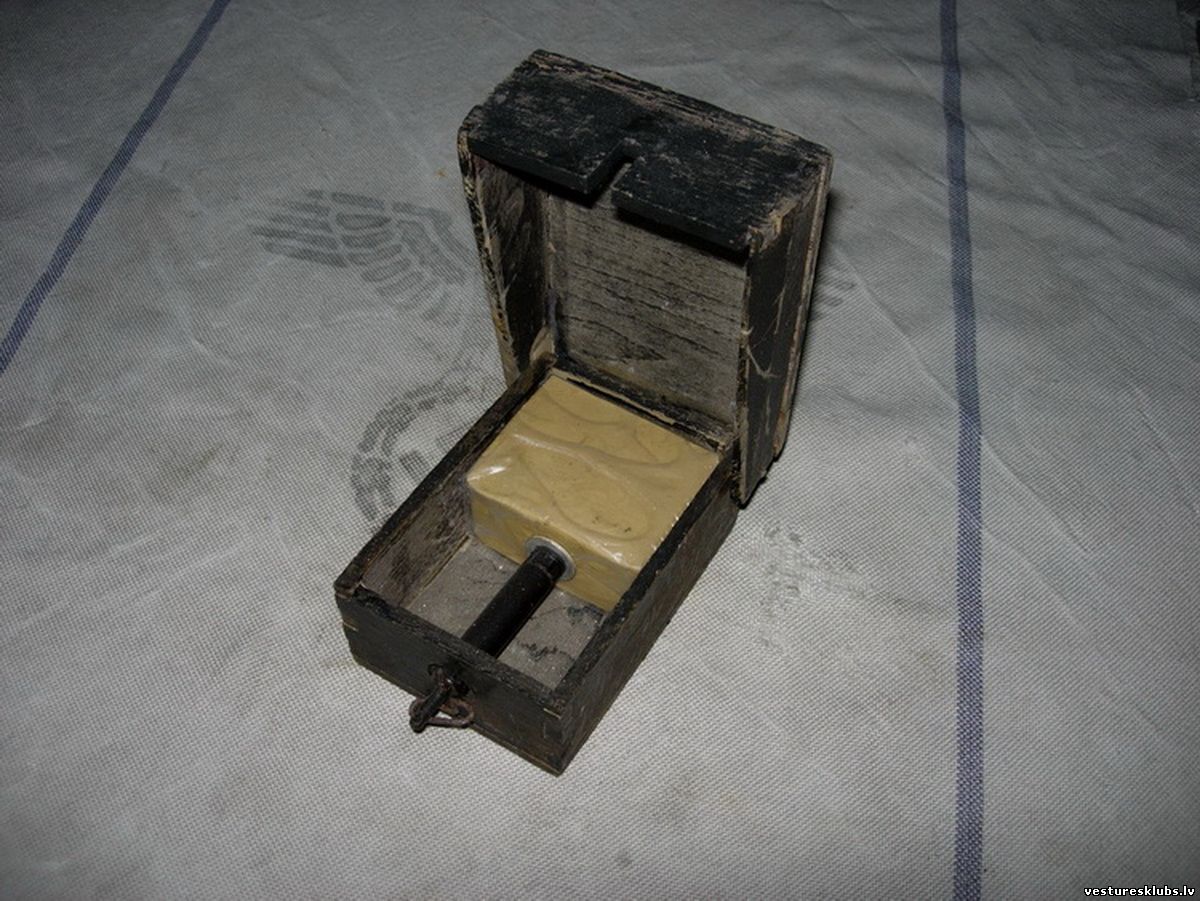

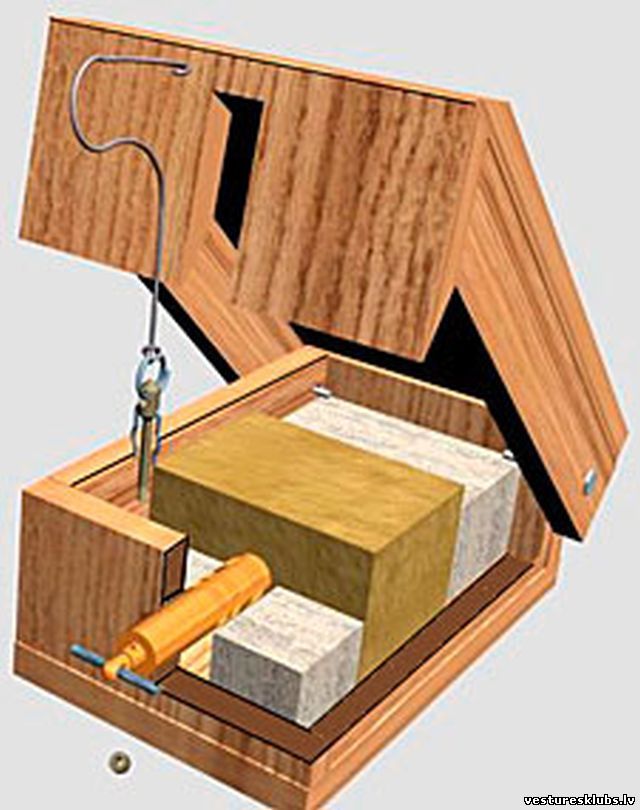

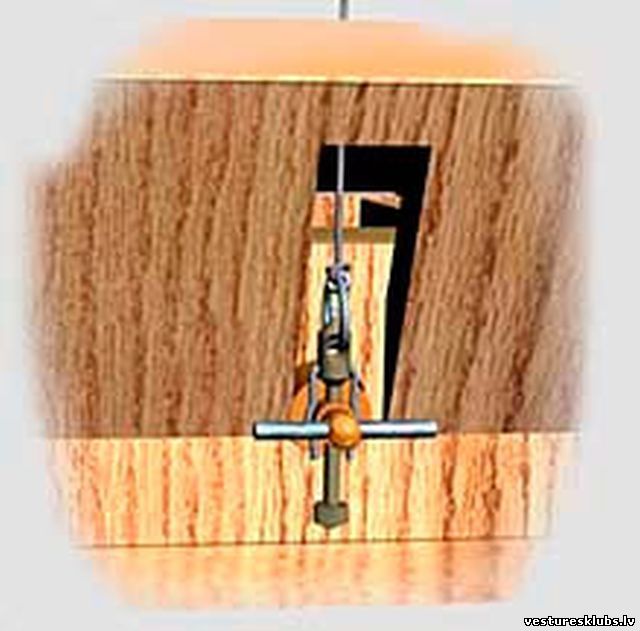

Schützenmine 42 (Schü.Mi.42)



Būtībā koka kastīte ar trotila briketi (230 g) un detonatoru. Analoga krievu ПМД-6.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 04:39 | Komentāri # 536
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Bāzes detonators bija Z.Z.42,

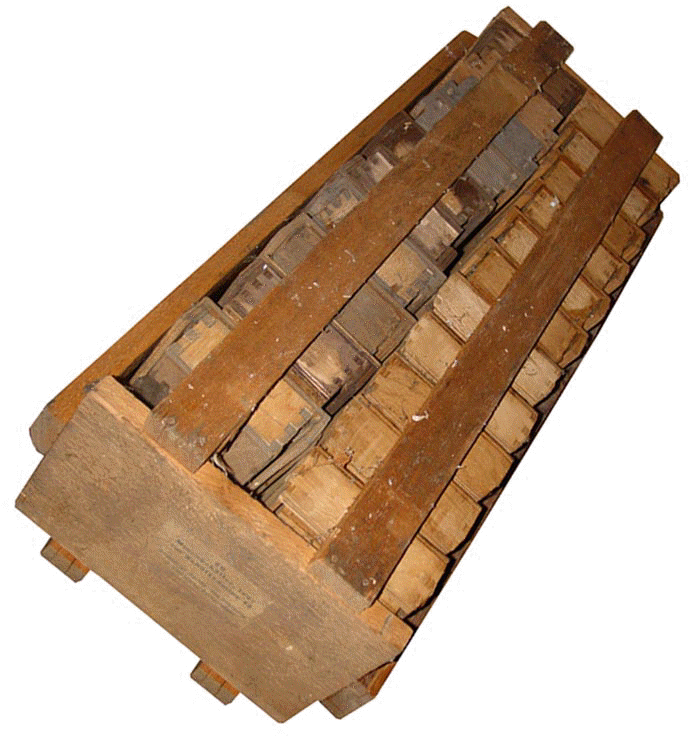

Transportēja koka kastēs

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 04:58 | Komentāri # 537
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

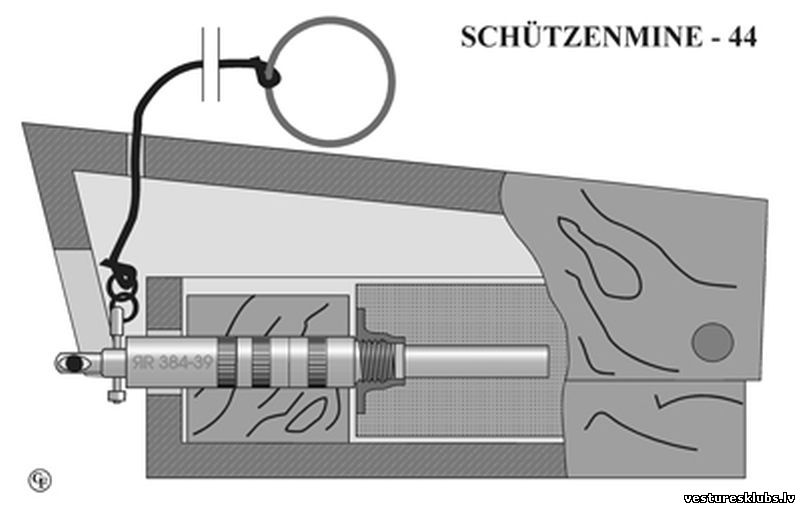

Schützenmine 44 (Schü.Mi.44)

Nedaudz pārveidota Schü.Mi.42, lai varētu izmantot detonatoru Z.Z.35

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 05:05 | Komentāri # 538
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

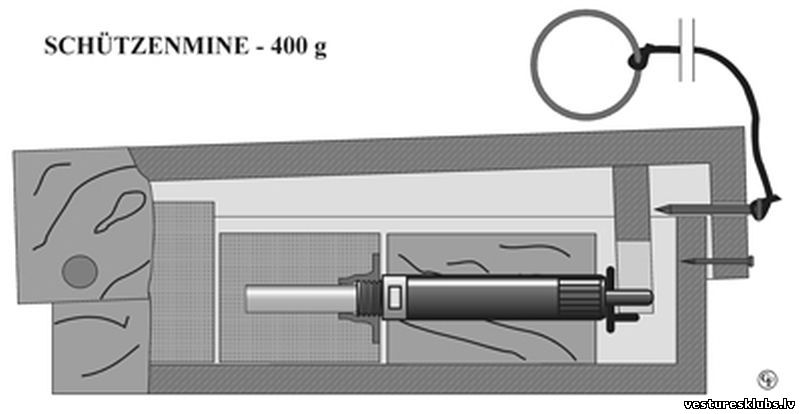

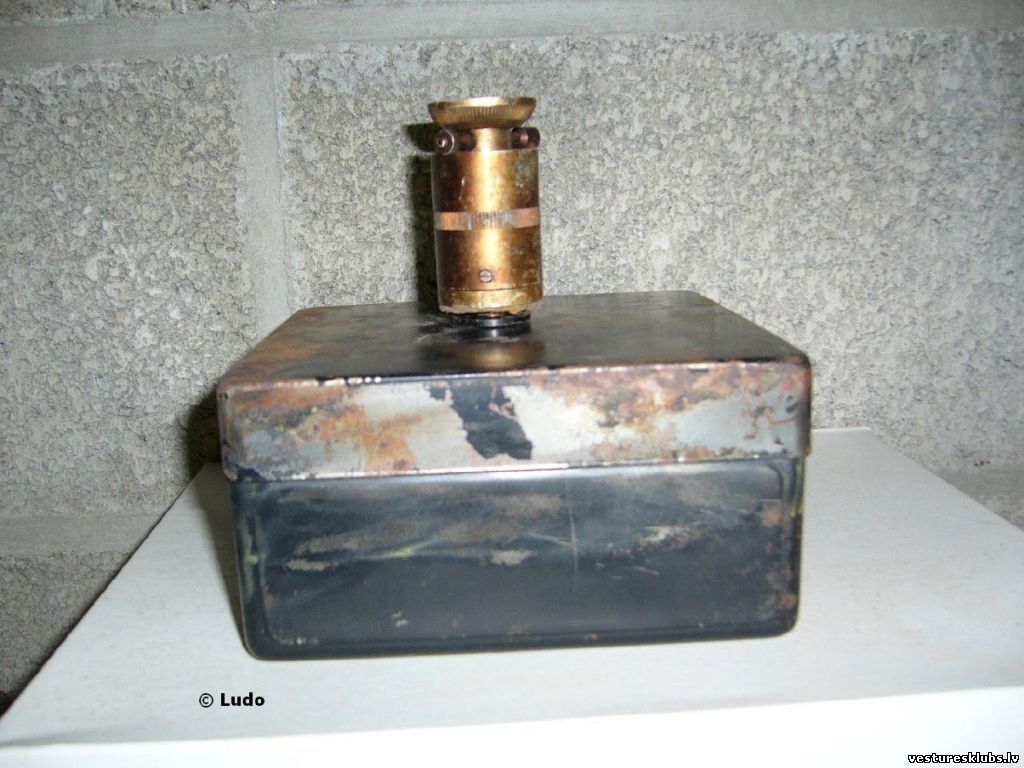

Schü.Mi.42 ar palielinātu trotila lādiņu (400g)

Diemžēl (vai par laimi), pozīcijās no tā visa, labākajā gadījumā, atrodama vien trotila brikete ar detonatoru...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 05:32 | Komentāri # 539
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

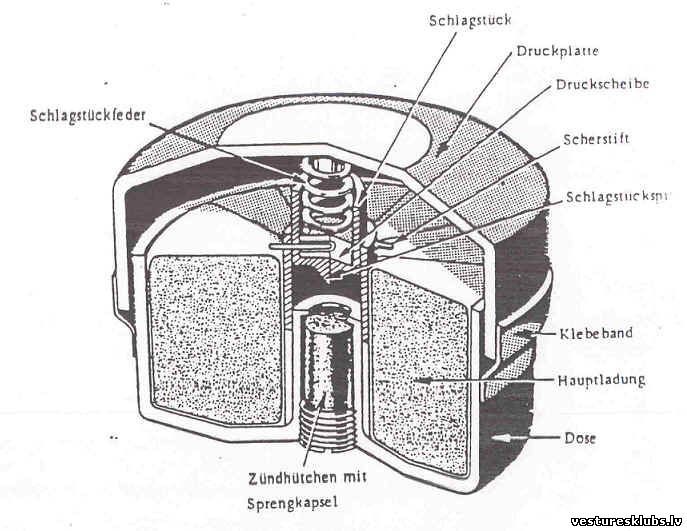

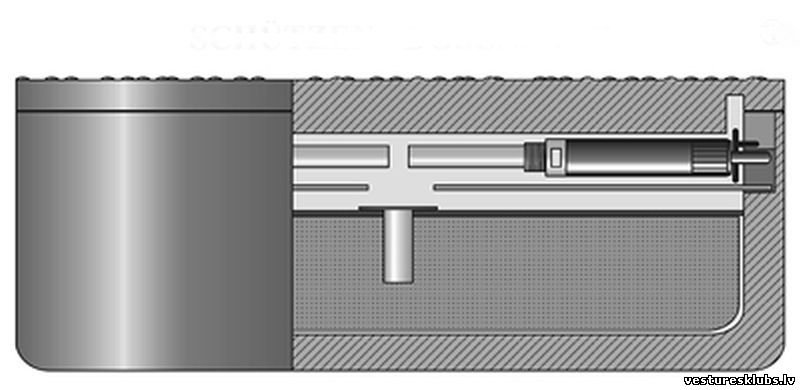

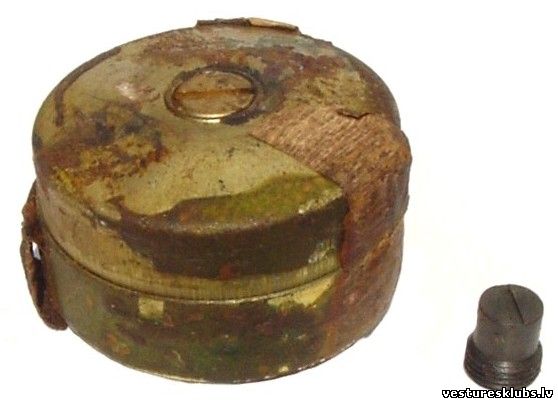

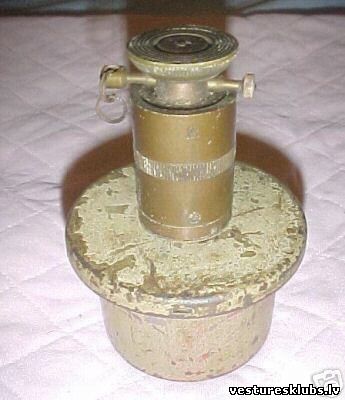

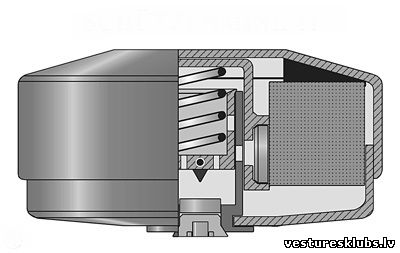

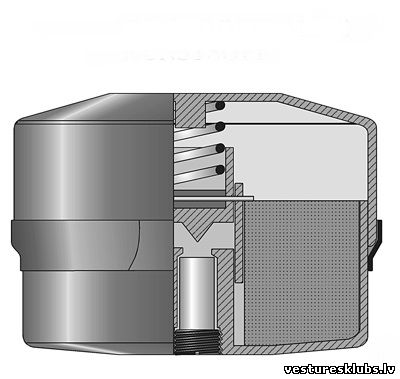

Schützen Dosenmine 44 (Schü.D.Mi.44)


Plastikāta vai alumīnija korpuss.
Mīnai bija divi izmēri:

lielā - augstums 70 mm, diametrs 200 mm, 150g sprāgstvielas. (par izmēriem neesmu drošs)

mazā - augstums 25 mm, diametrs 50 mm, 30g vai 70g sprāgstvielas? (par izmēriem neesmu drošs)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 06:07 | Komentāri # 540
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

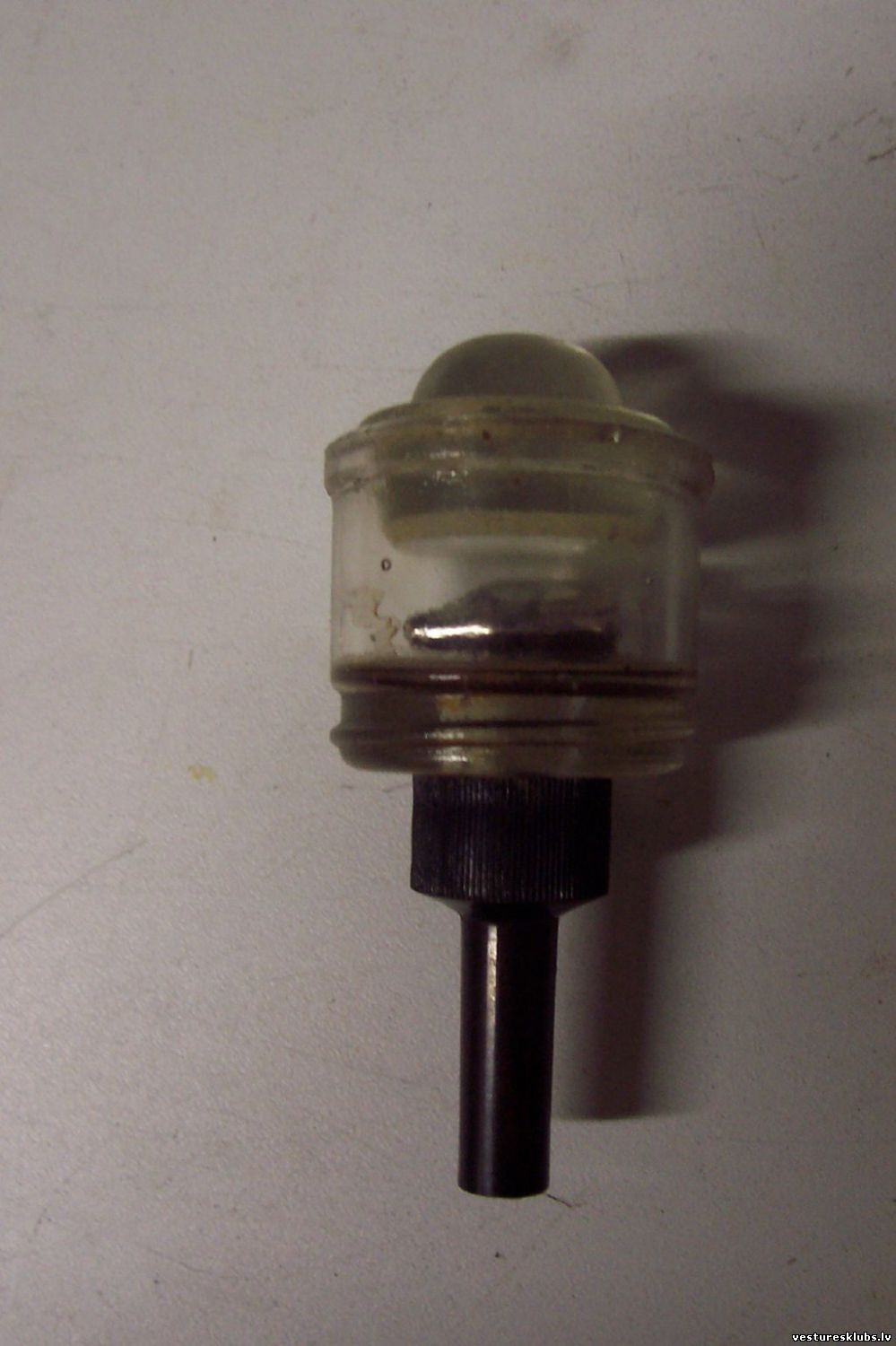

Vēl viens Schü.D.Mi.44 paveids ar detonatoriem Z.Z.35


Vispār, par Schü.D.Mi.44 mīnām ir ļoti maz drošas informācijas, jo tās parādījās kara beigu posmā, un nelielās partijās.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 11:57 | Komentāri # 541
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

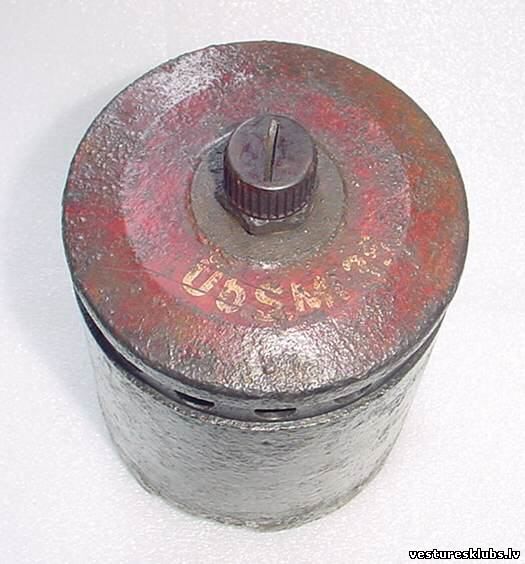

S-Mine 35 Üb

Mācību - dūmu mīna. Detonējot izdala dūmus.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 13:24 | Komentāri # 542
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Pārējās (retāk sastopamās) Vērmahta mīnas.

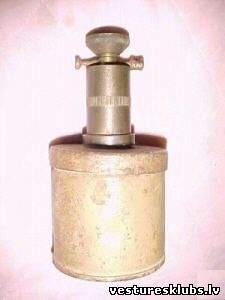

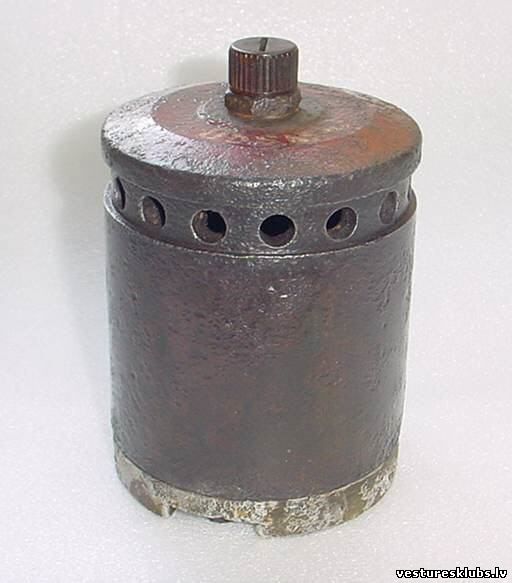

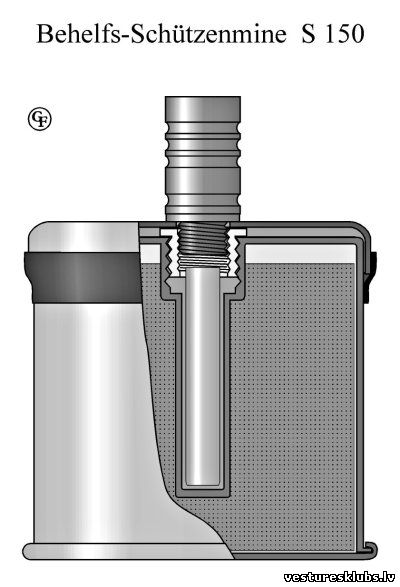

Behelfs-Schützenmine S 150 (Pot-Mine)
augstums 50 mm, diametrs 63 mm.

Behelfs-Schützenmine A 200 (Senftopf)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 13:27 | Komentāri # 543
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

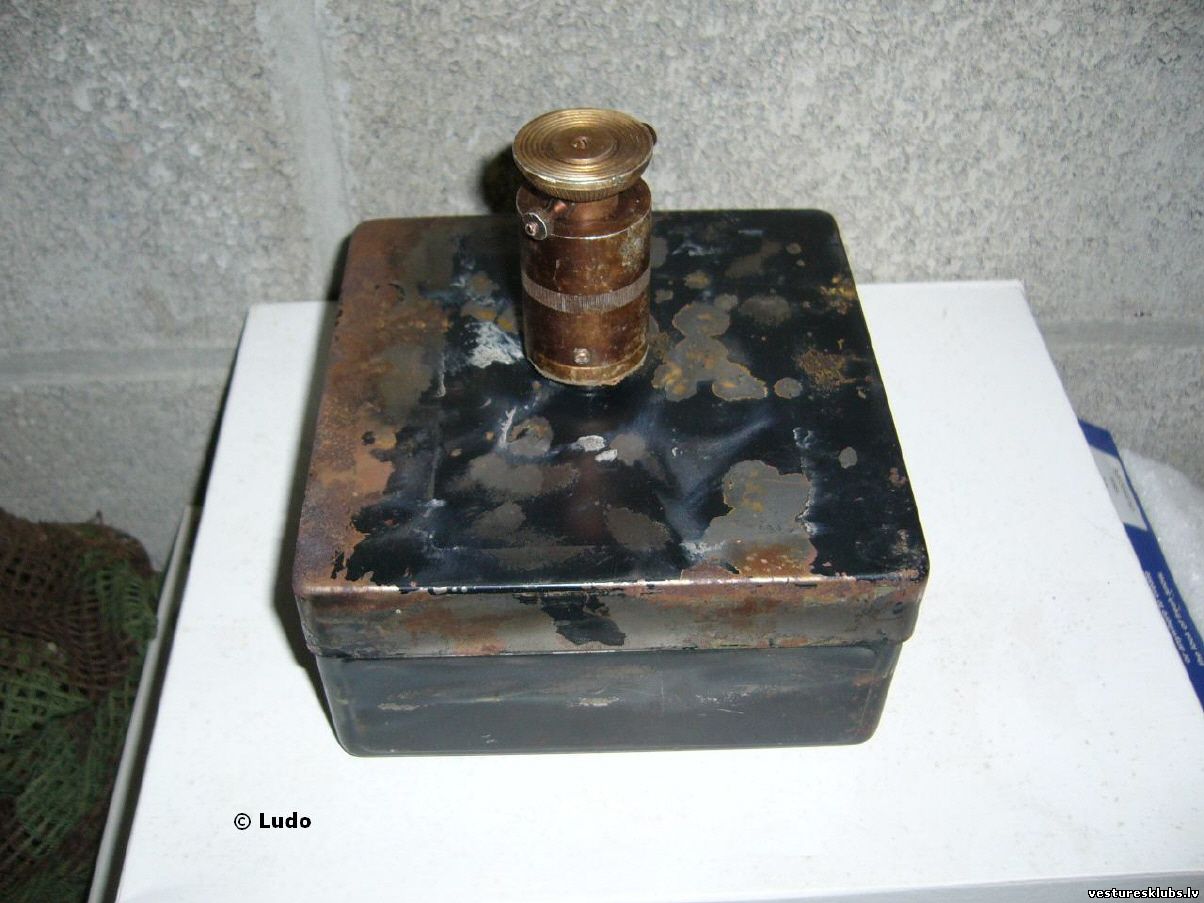

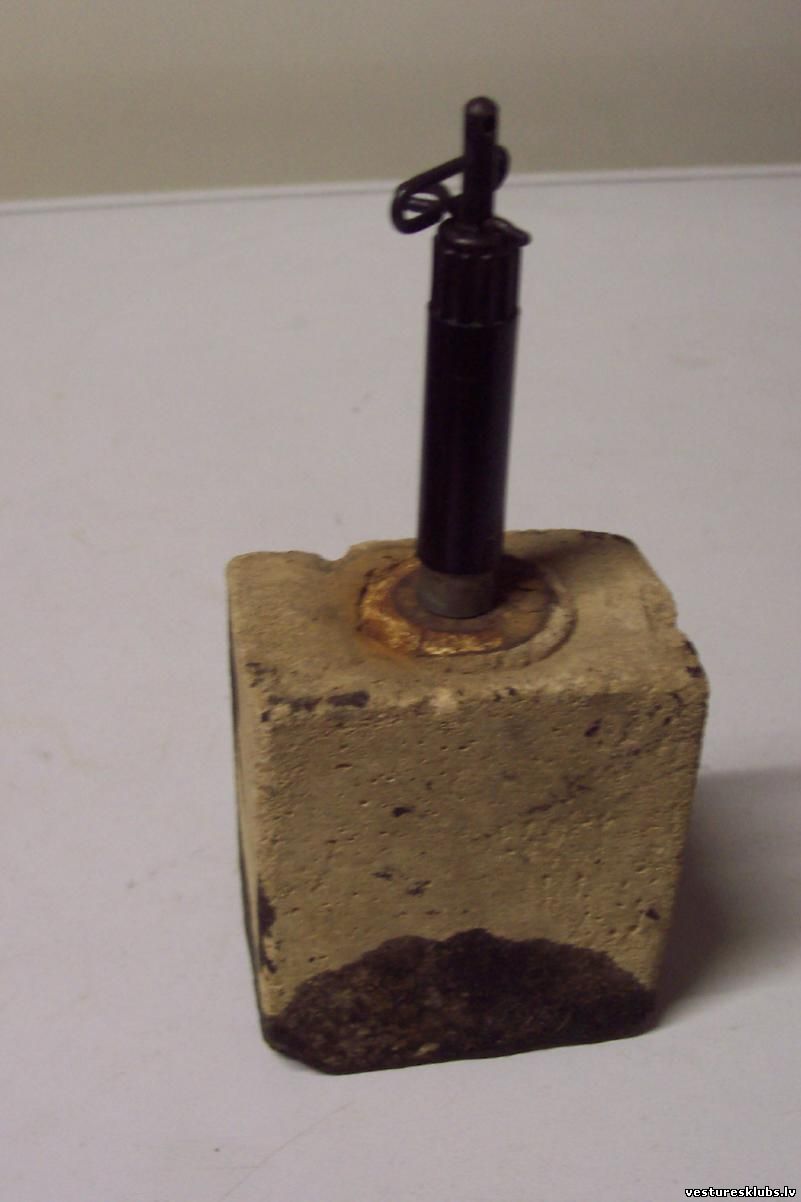

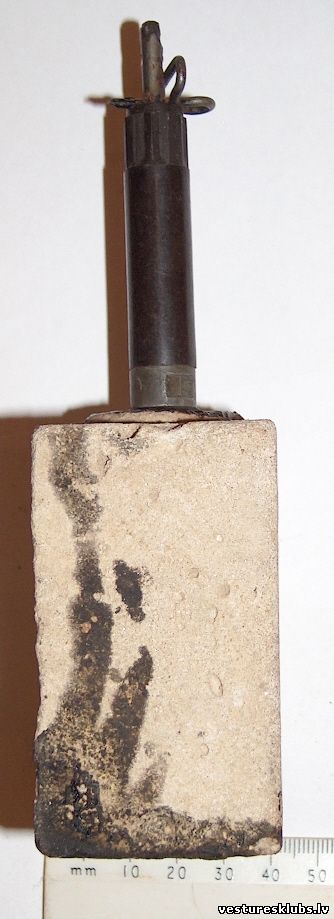

Behelfsmine E5

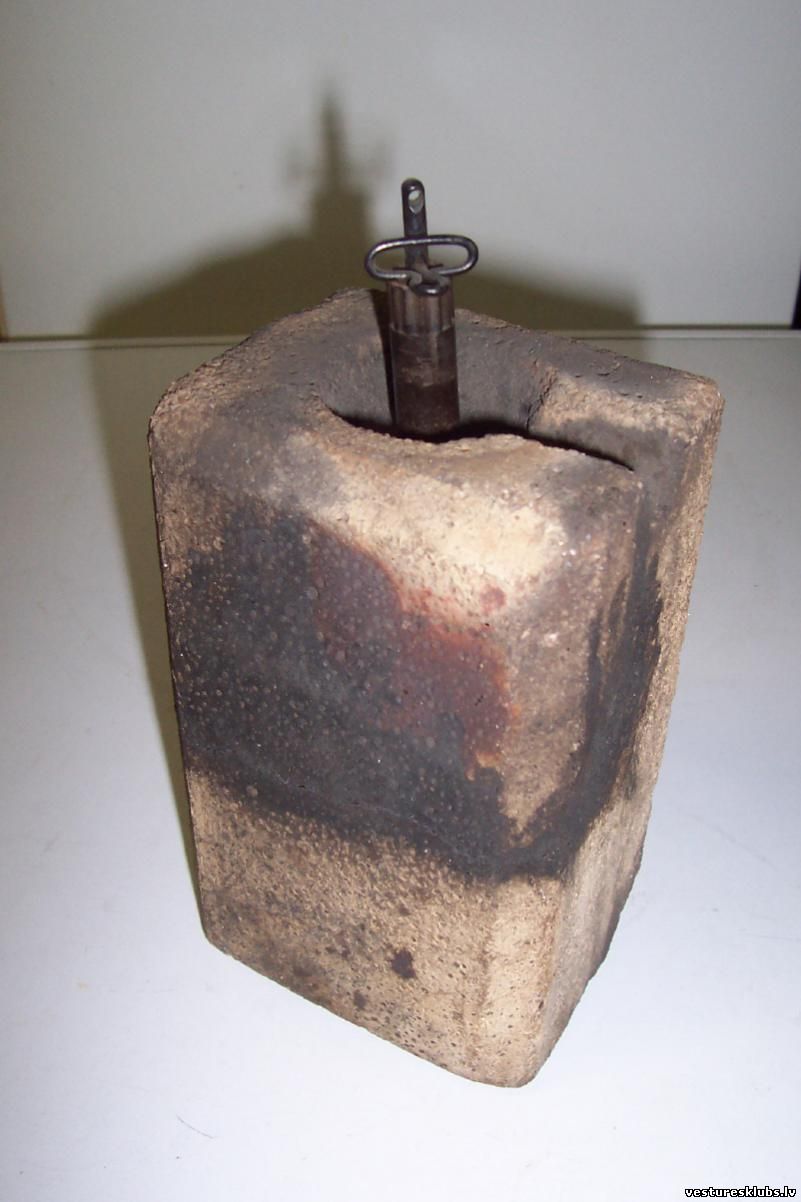

Abwehrmine beton

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 20.Oktobris.2016, 13:42 | Komentāri # 544
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

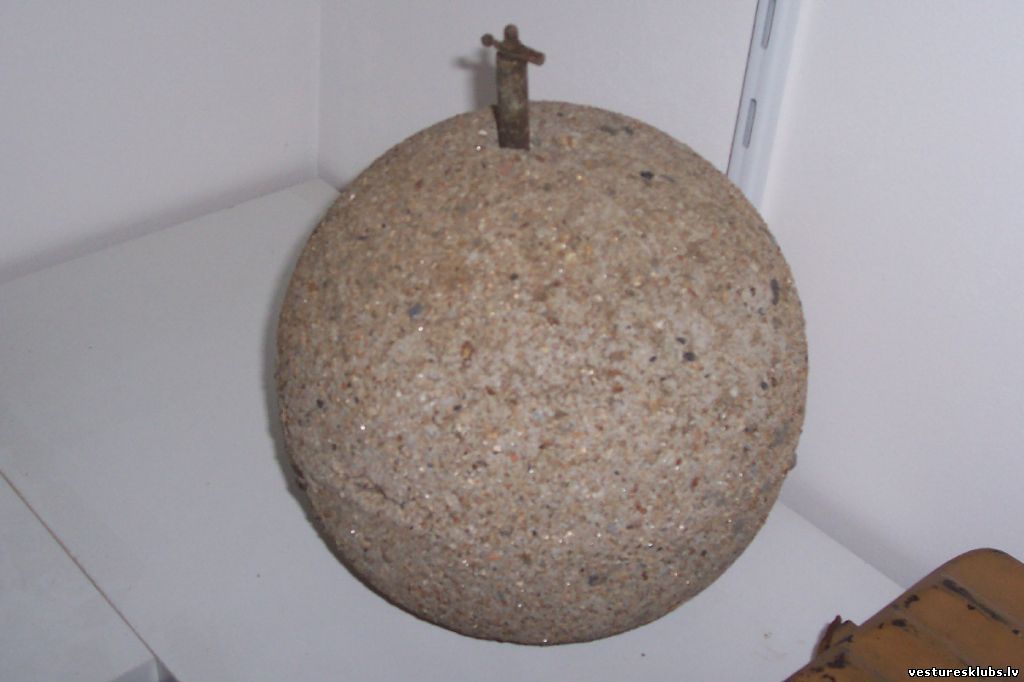

Rollbomben beton

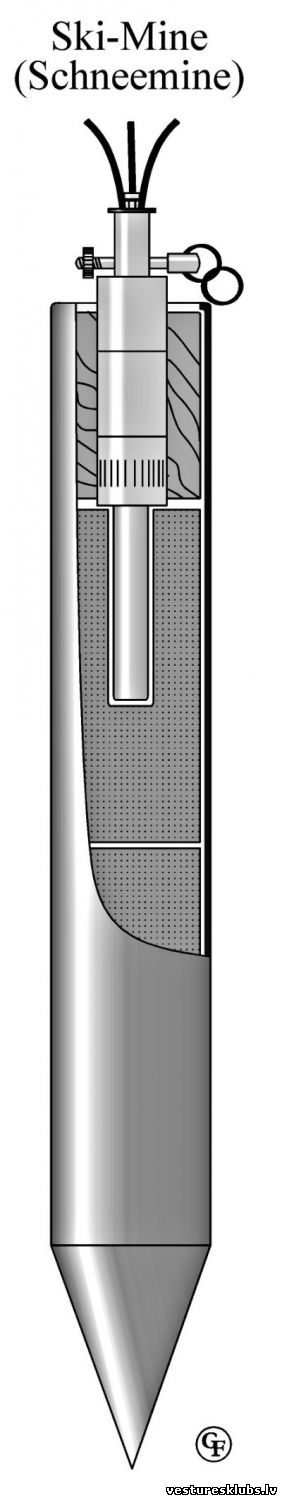

Ski Mine (Schneemine)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobris.2016, 03:44 | Komentāri # 545
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

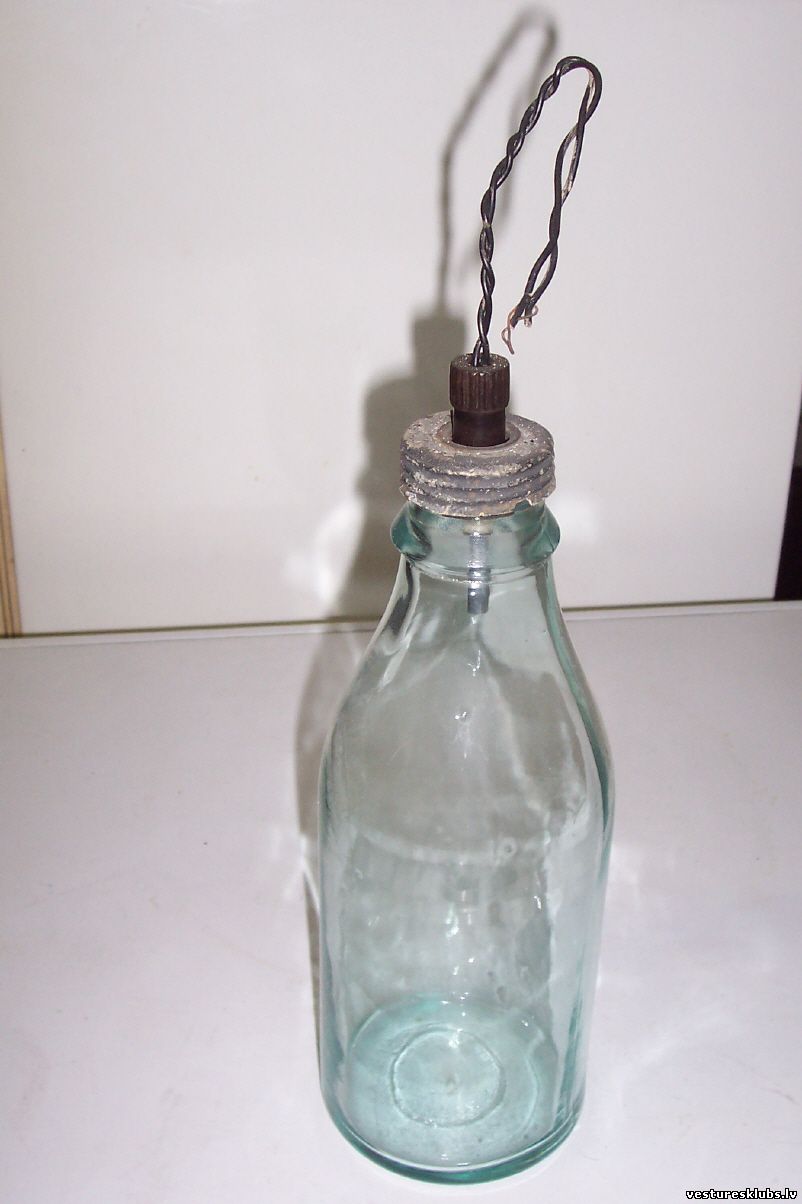

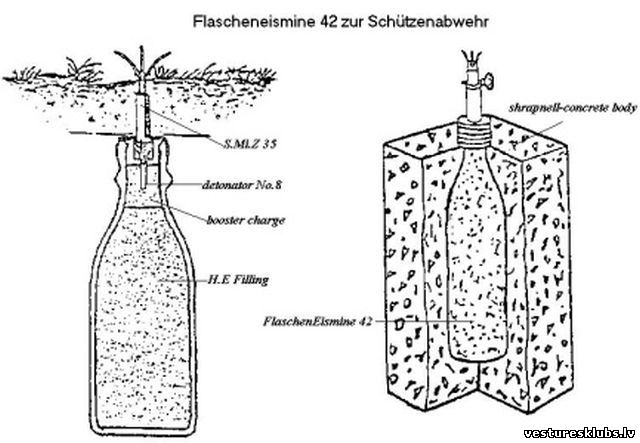

FlaschenEismine 42 (Fl.Es.Mi.42)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobris.2016, 04:13 | Komentāri # 546
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

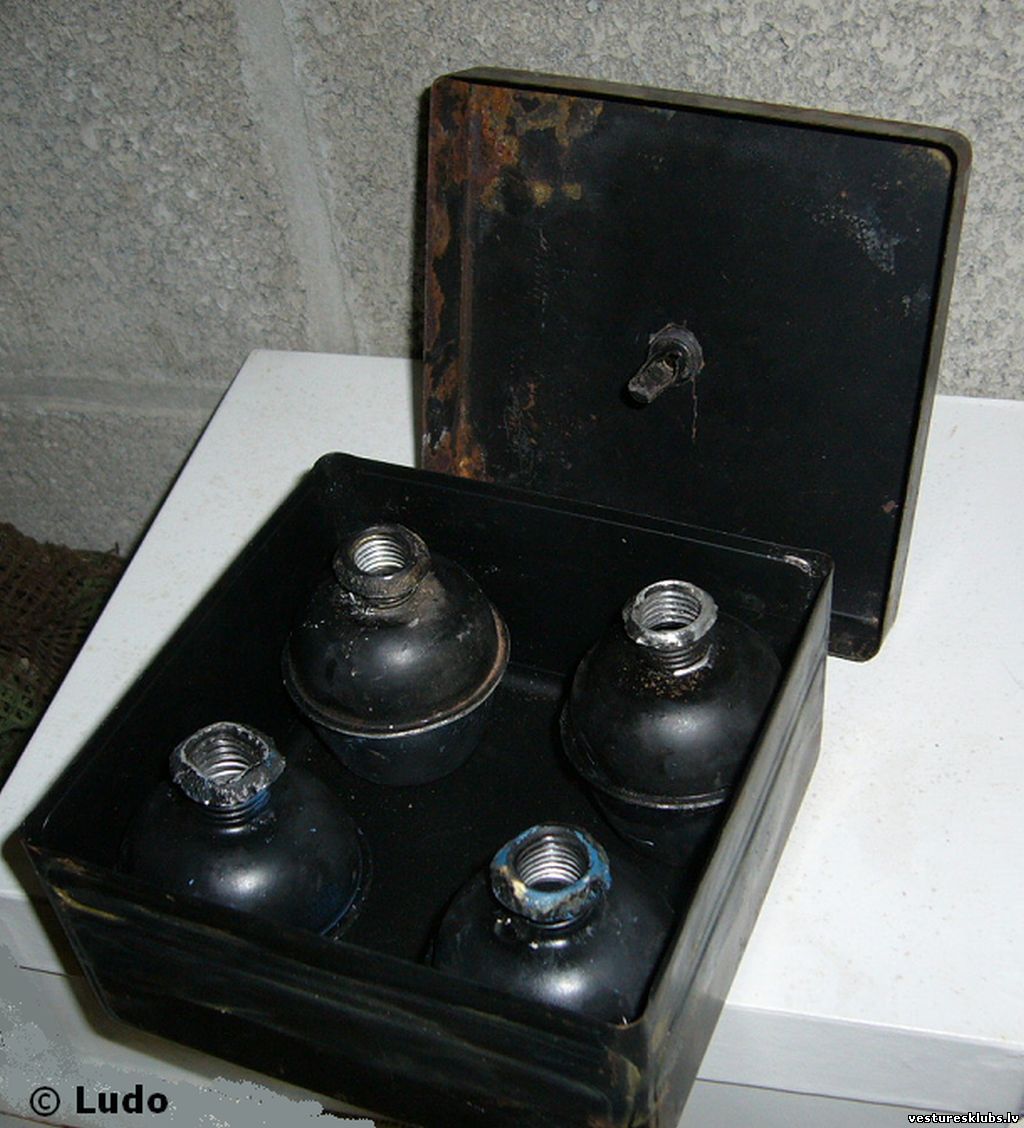

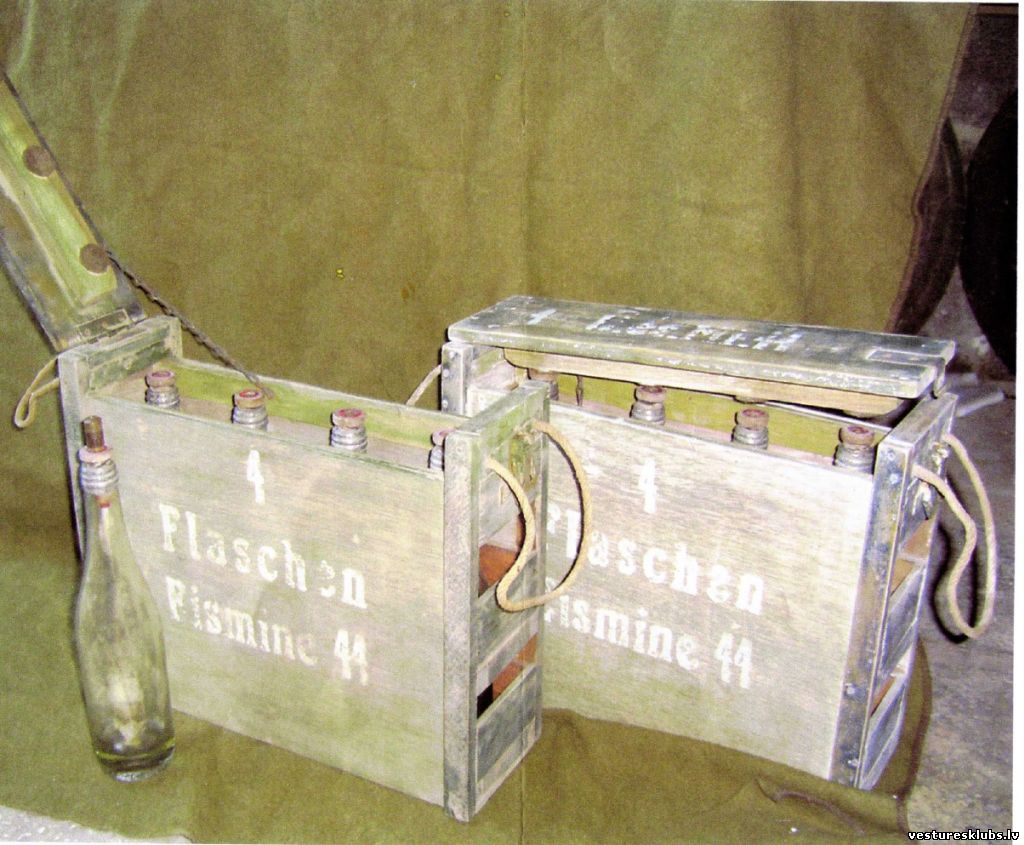

FlaschenEismine 44 (Fl.Es.Mi.44)

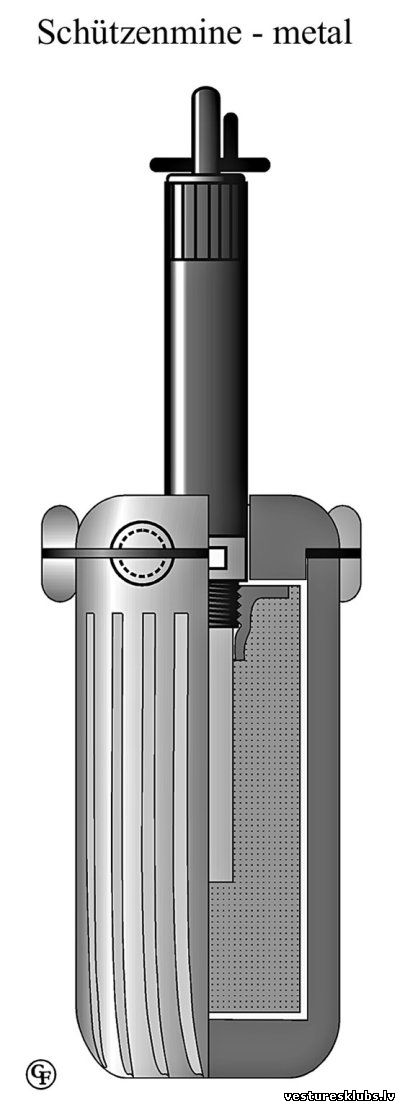

Schützenmine – metal 44 (Schü.Mi.44)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobris.2016, 04:17 | Komentāri # 547
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

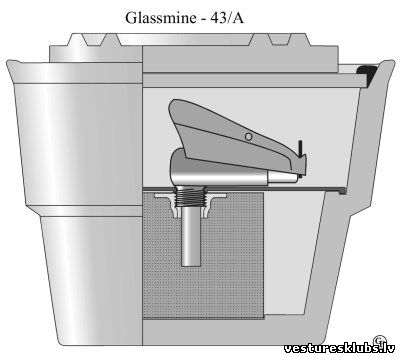

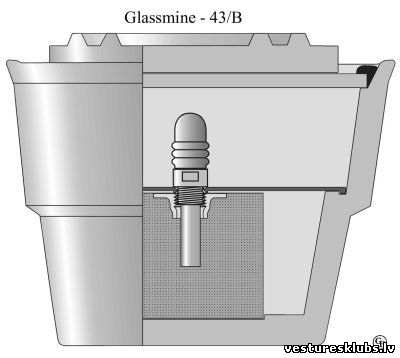

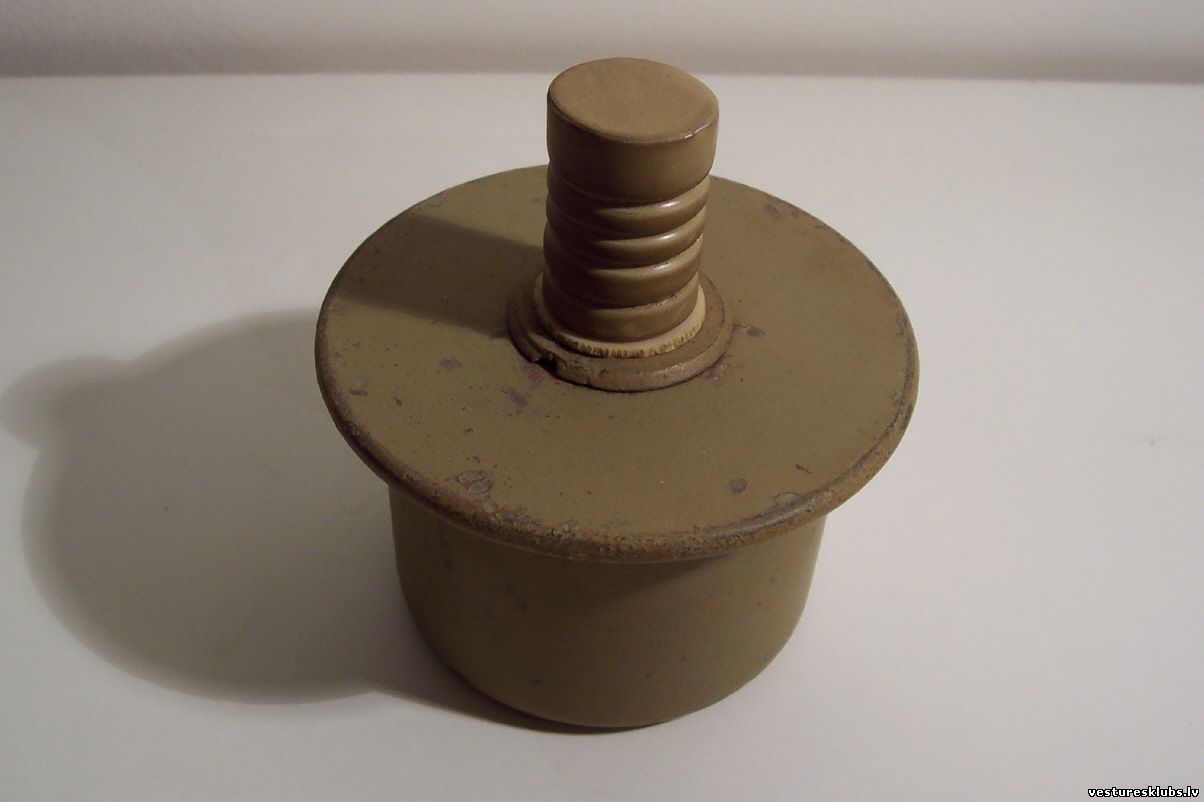

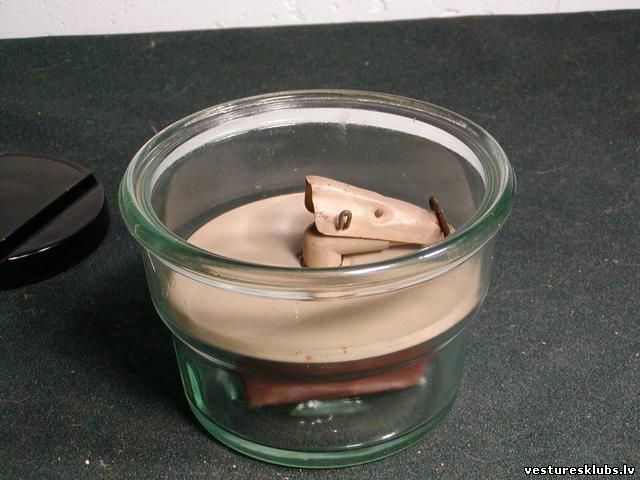

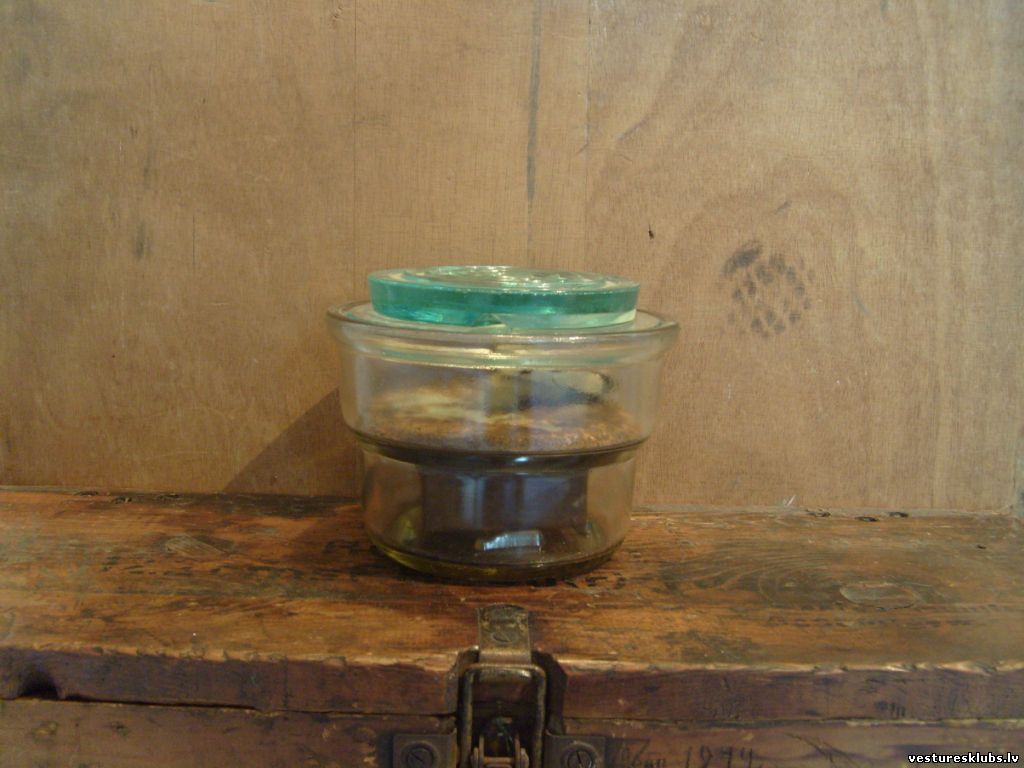

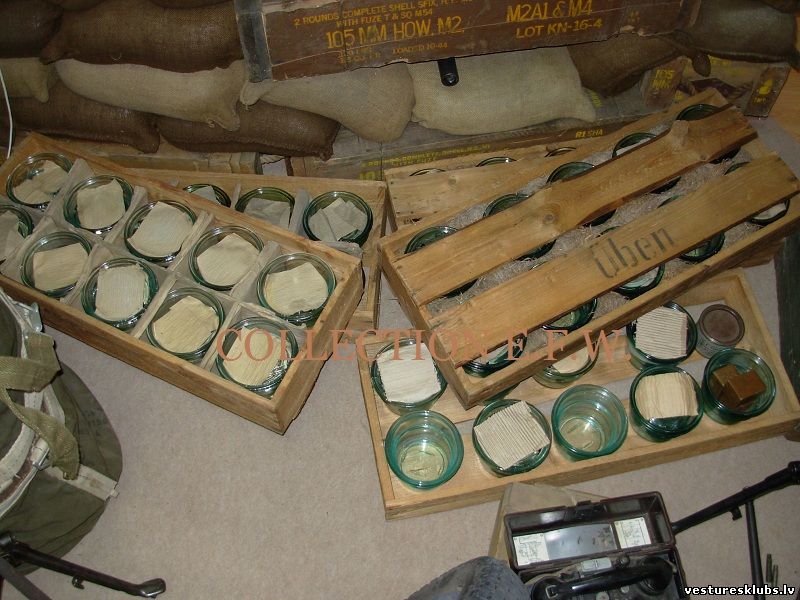

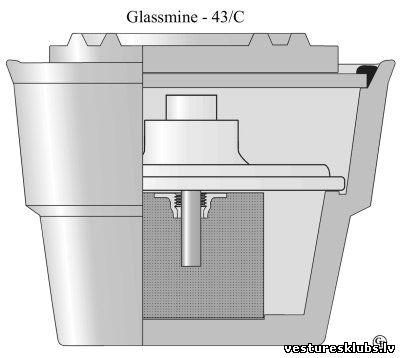

Glasmine 43 (Schützenküstenmine)


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobris.2016, 04:20 | Komentāri # 548
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobris.2016, 05:00 | Komentāri # 549
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

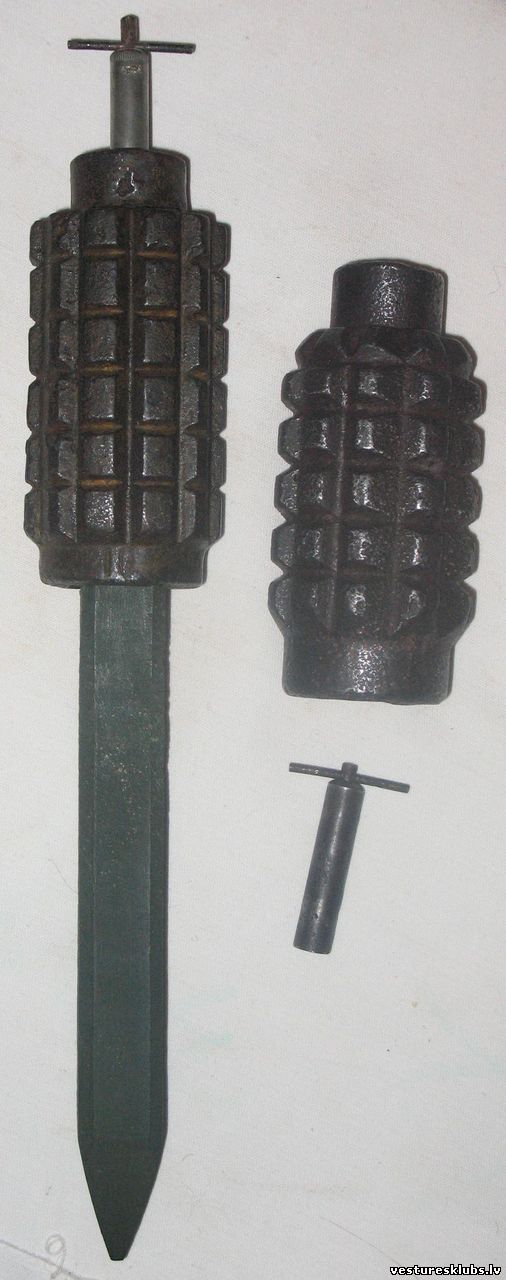

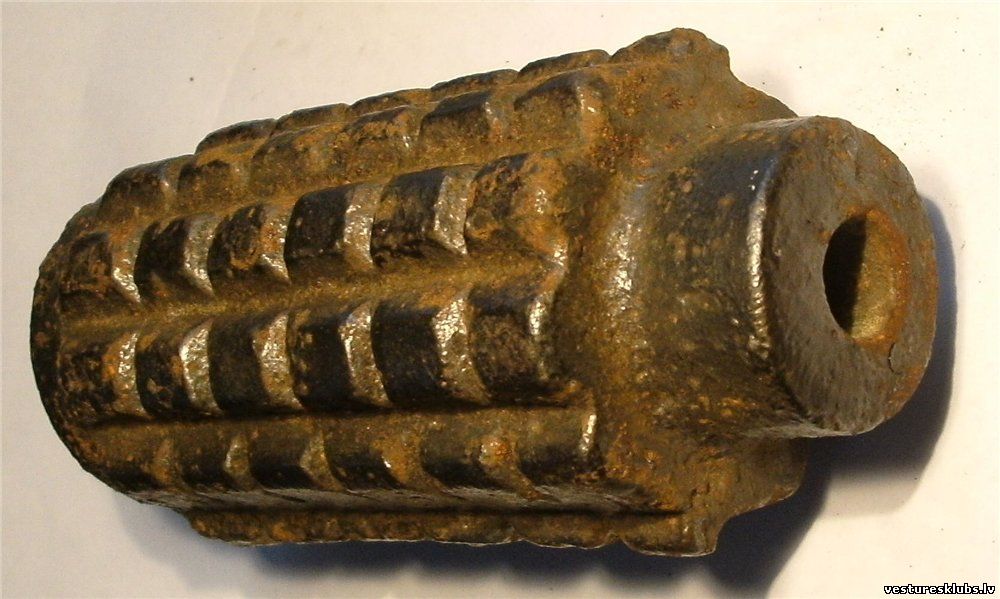

Pretkājnieku mīnas (PSRS)

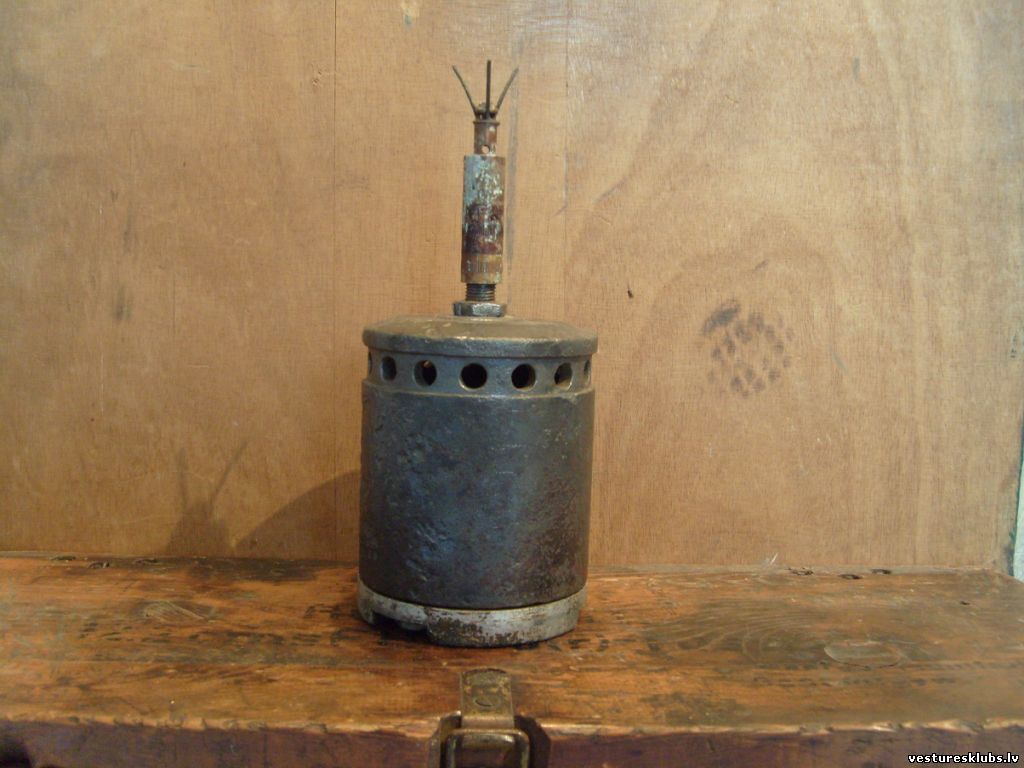

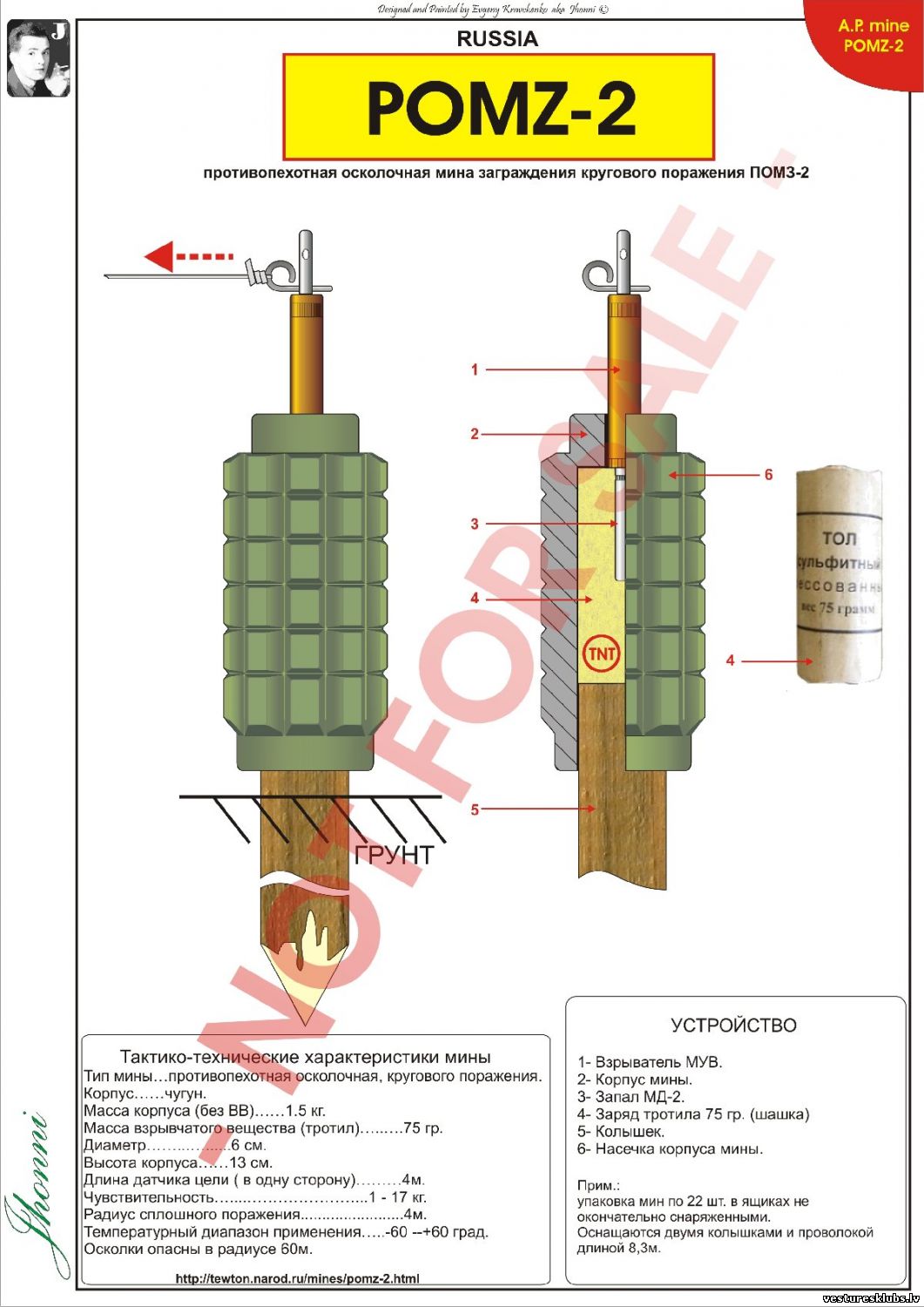

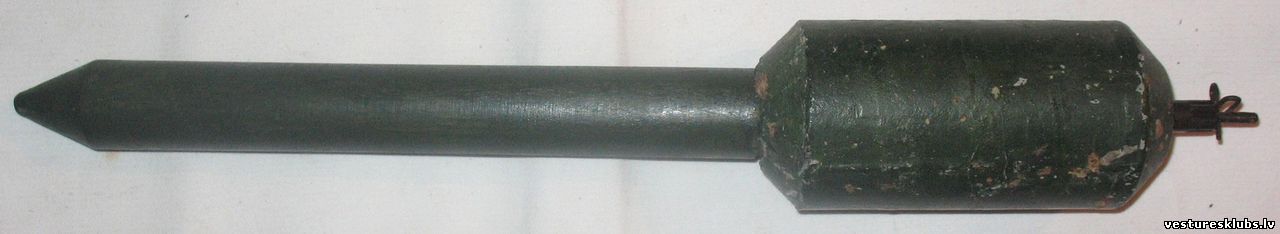

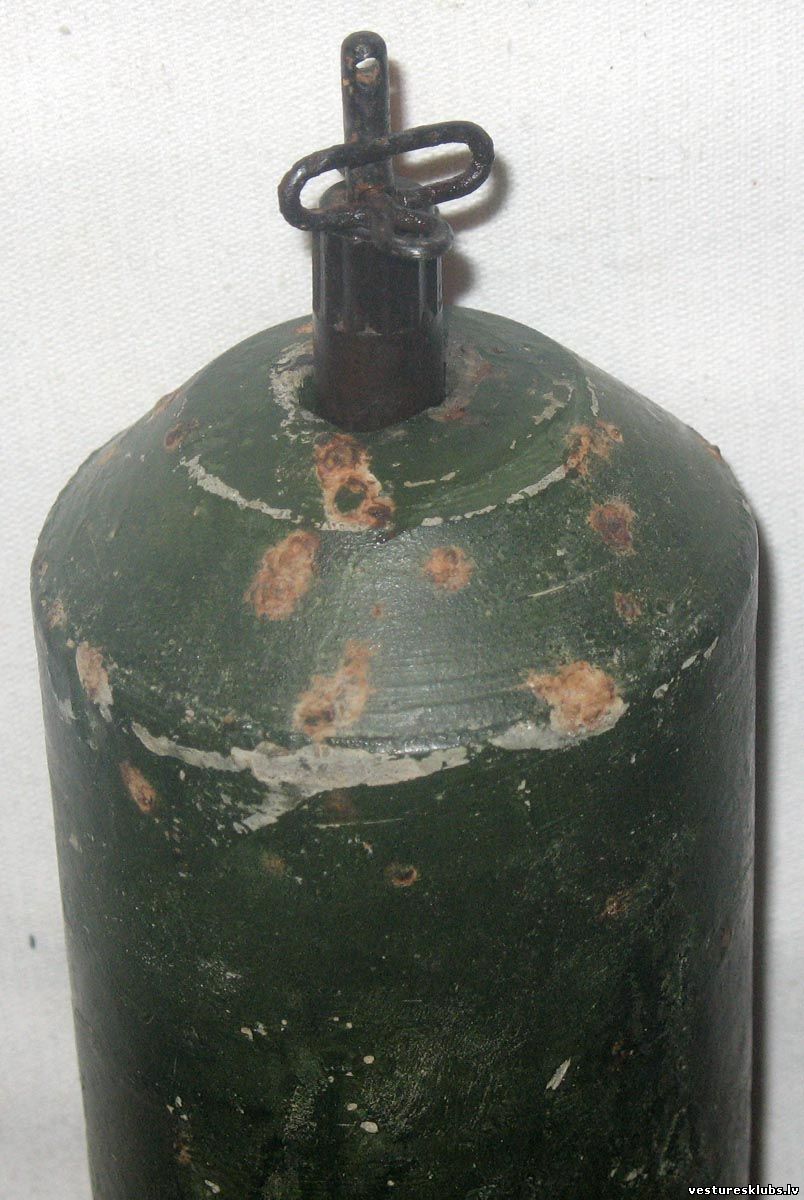

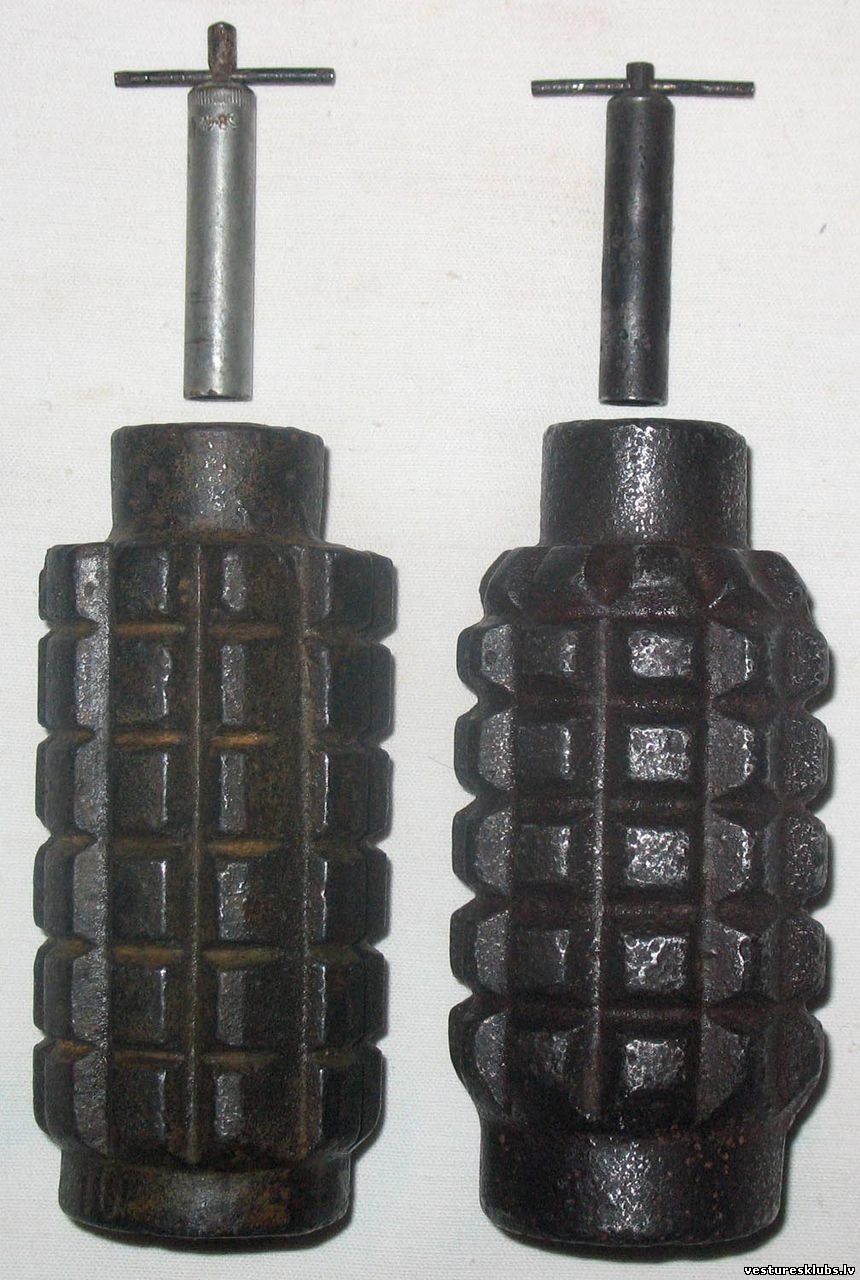

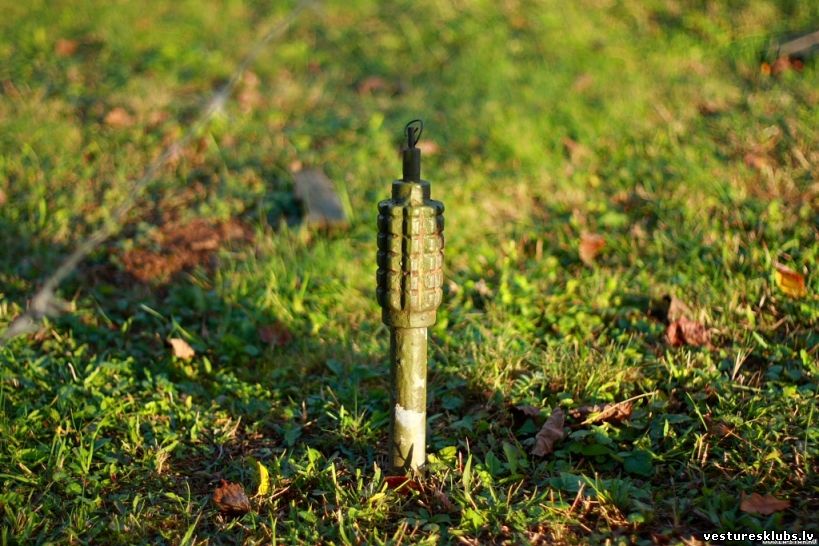

POMZ-2 (Противопехотная Осколочная Мина Заграждения ПОМЗ-2)



Augstums 130 mm, diametrs 60 mm, svars 1,5 kg.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobris.2016, 05:11 | Komentāri # 550
Stāstnieks

Komentāri: 5422
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

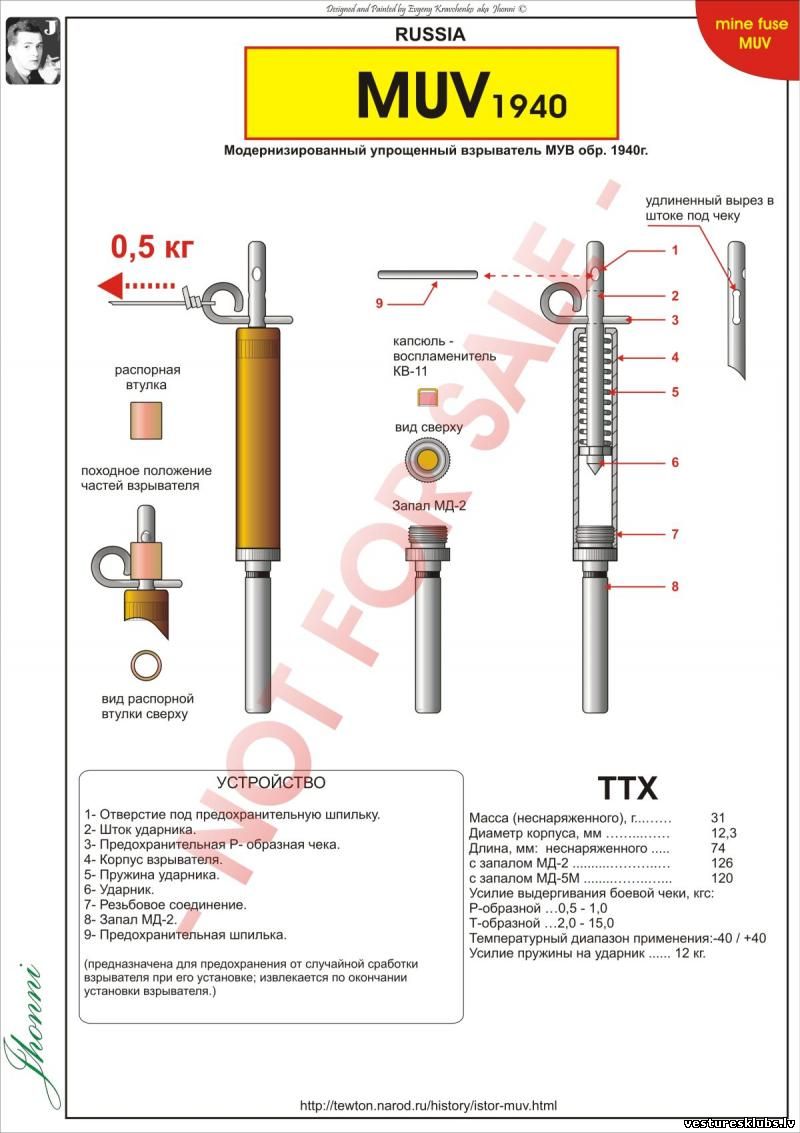

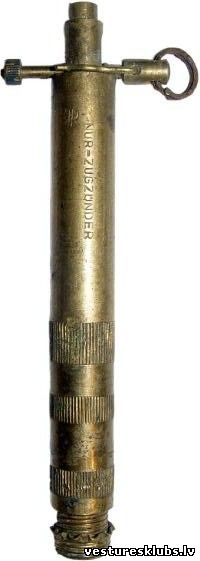

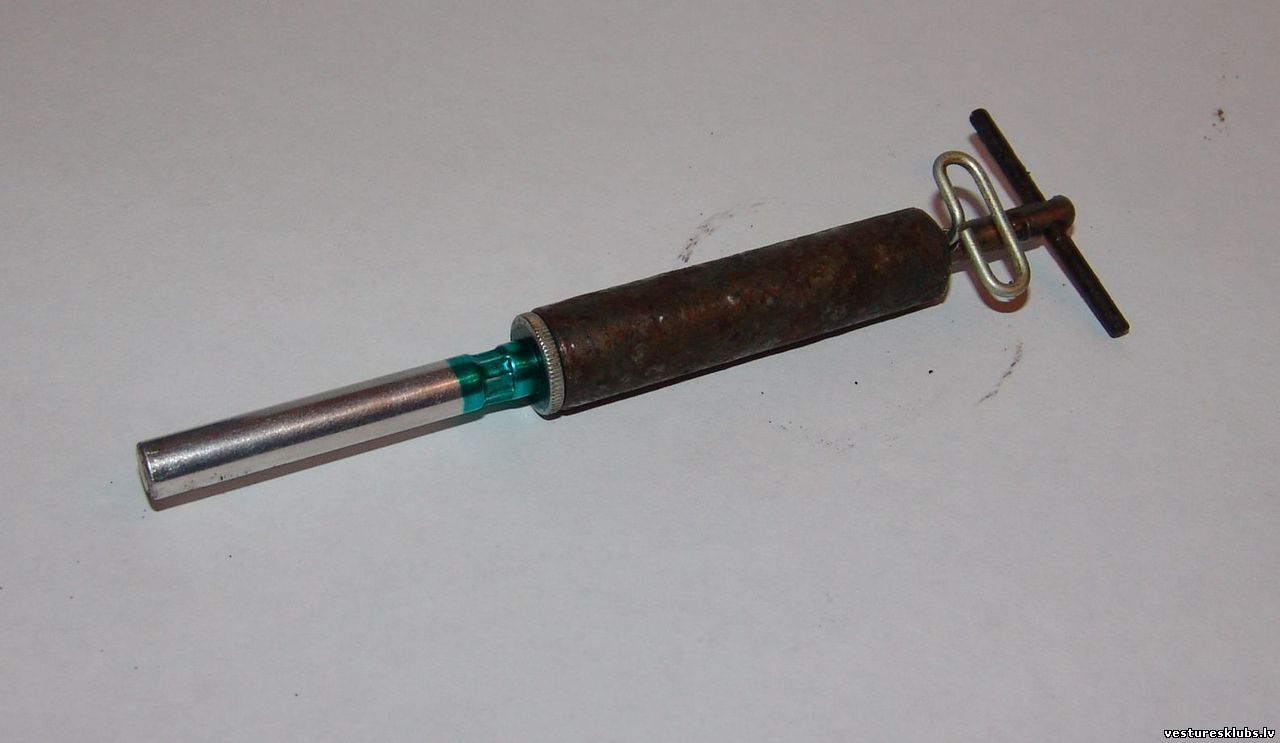

Detonators МУВ ar kapsulu МД-2 iespraužams bez vītnes.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
