Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijā.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa
Termiskā granāta Термитный шар ТШ-300 27. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 24.Oktobrī.2016, 00:13 | Komentāri # 576
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tellermine 42 (T.Mi.42)

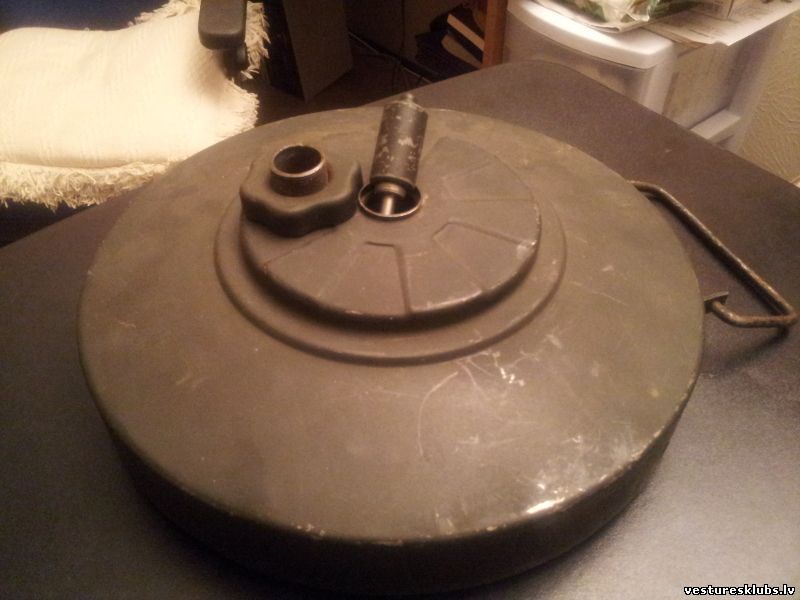

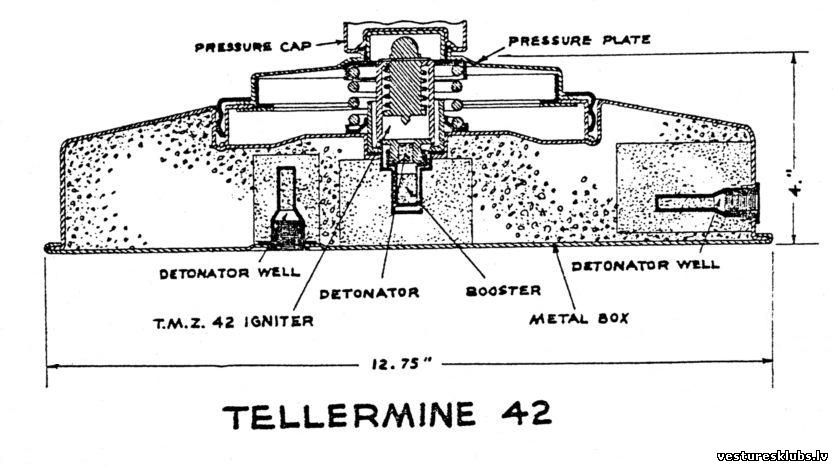

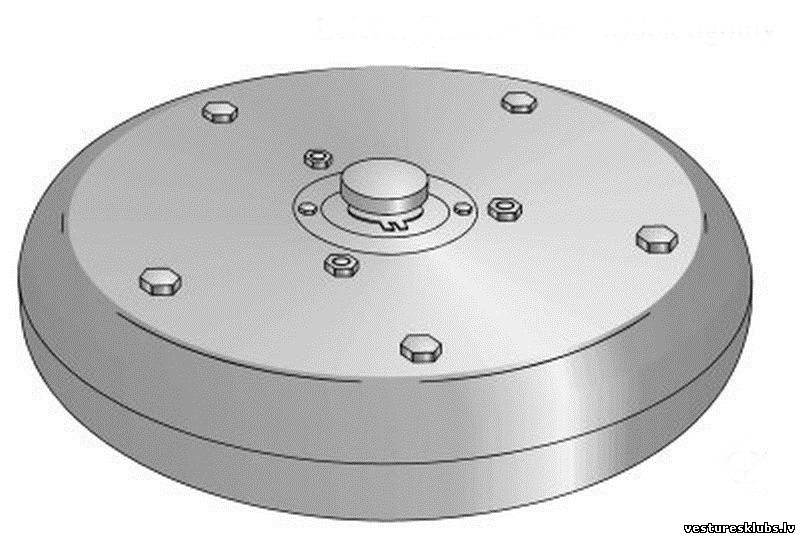

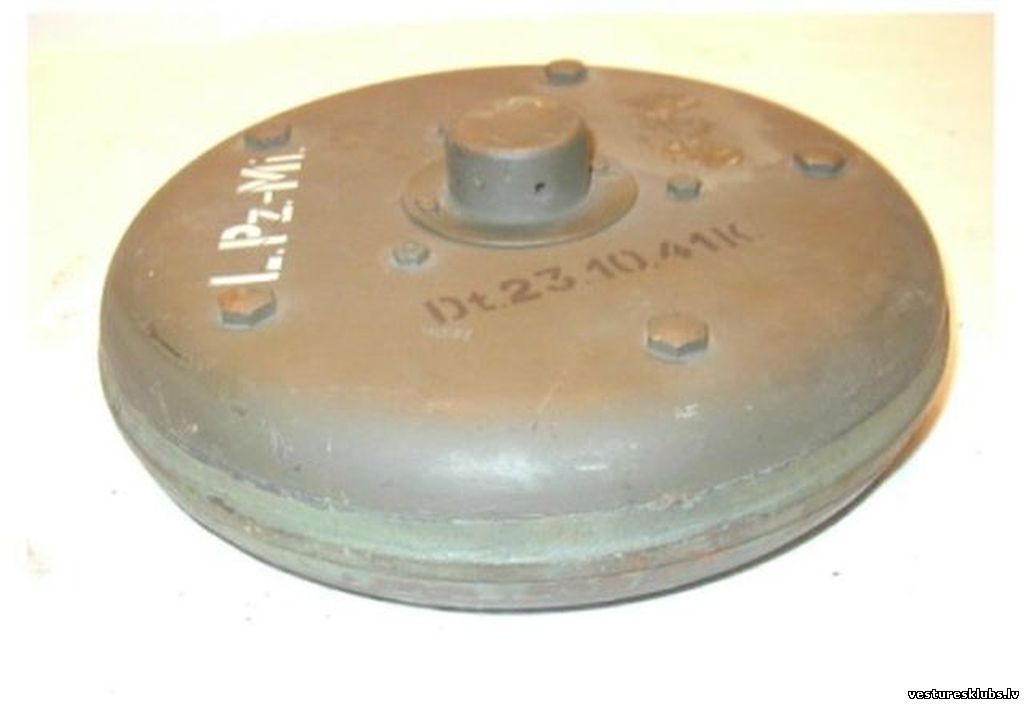

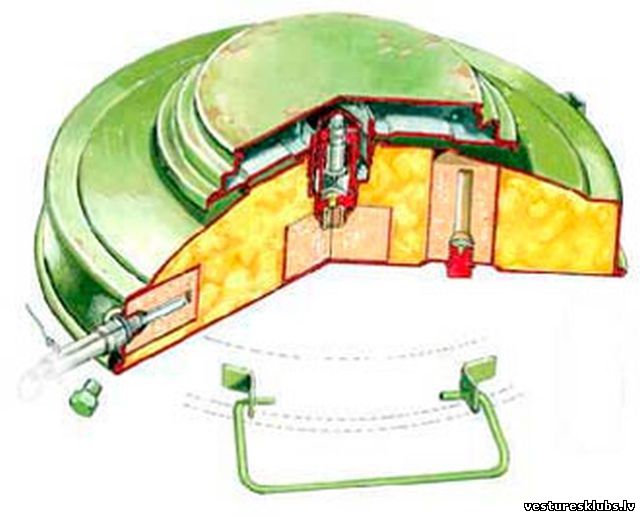

Bruņojumā pieņemta 1942. gadā. Mīnas diametrs 320 mm, augstums 90 mm, detonācijas slodze 340 kg.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 24.Oktobrī.2016, 00:25 | Komentāri # 577
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Sākumā aprīkota ar detonatoru T.Mi.Z. 42
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 24.Oktobrī.2016, 00:34 | Komentāri # 578
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vēlāk tika izmantoti arī krietni komplicētākie T.Mi.Z. 43 un T.Mi.Z. 44.

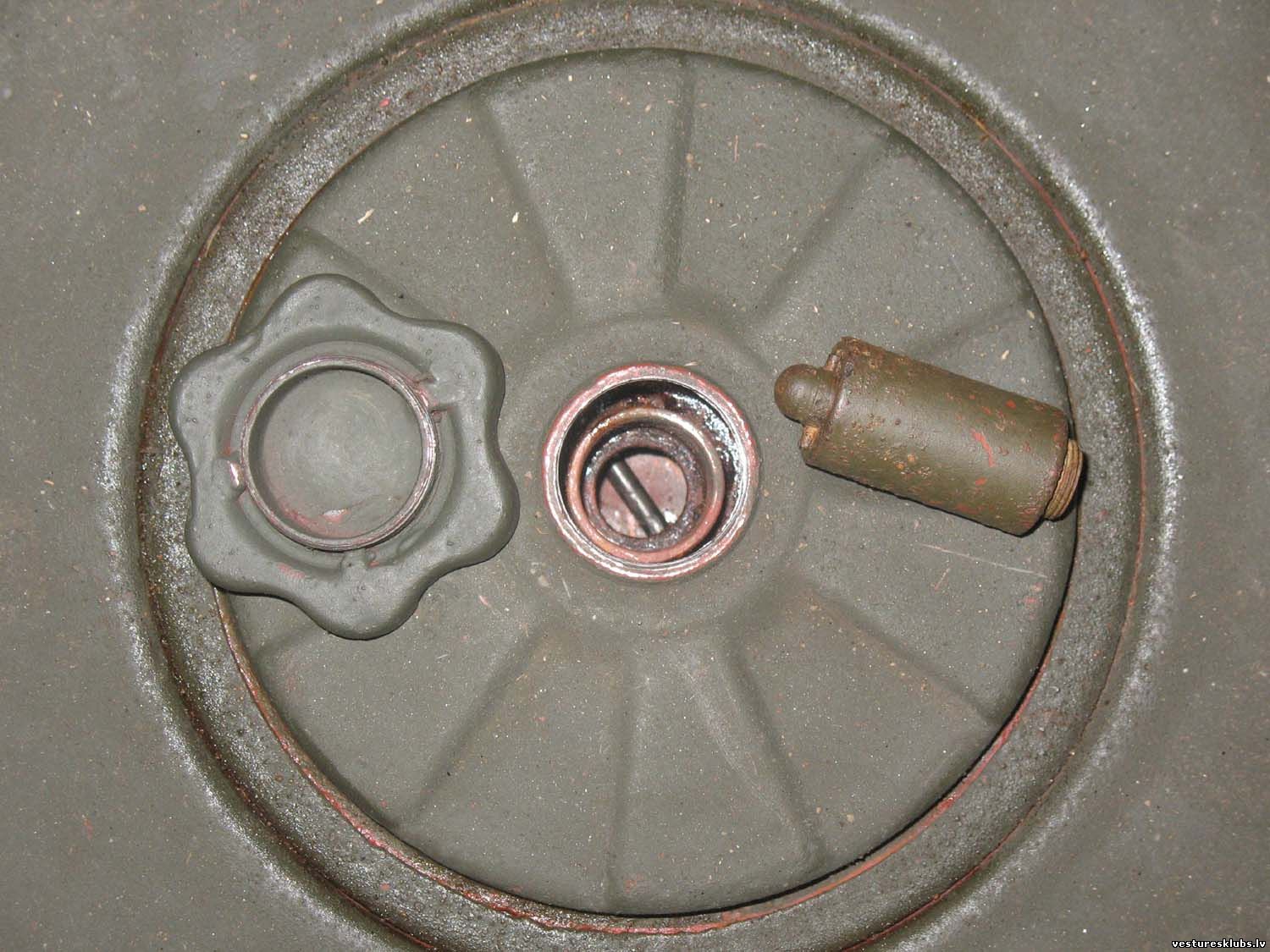

UZMANĪBU!

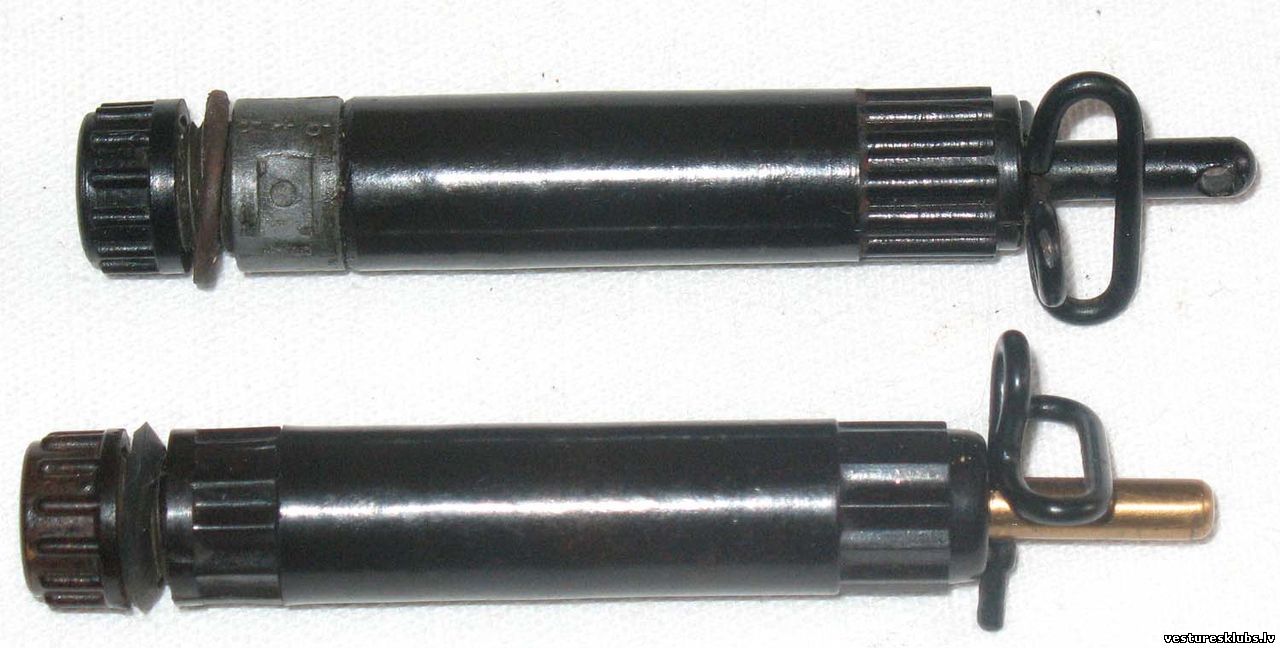

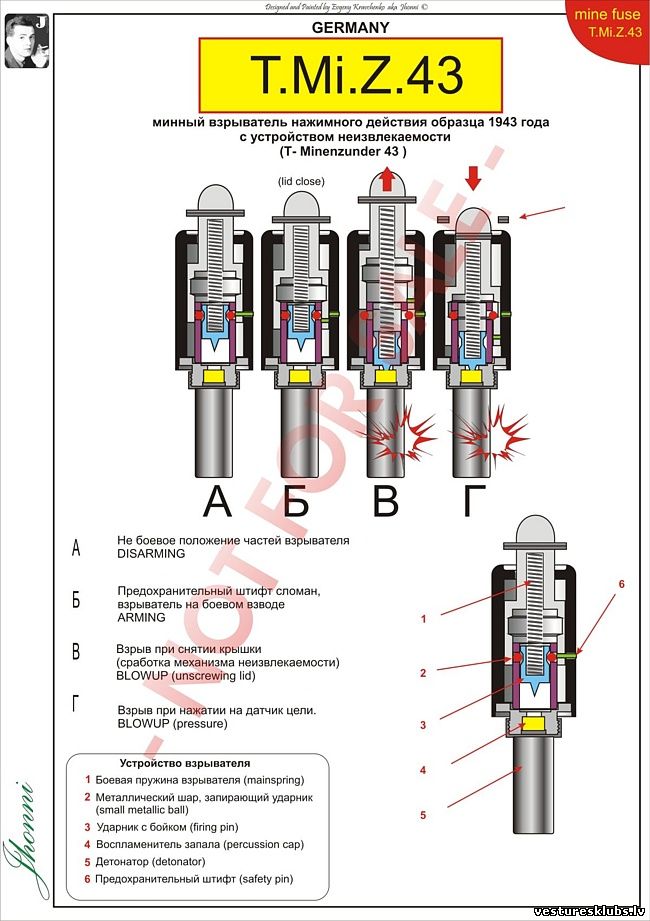

Šie ir, tā saucamie, "neizskrūvējamie detonatori". Tas nozīmē, ka, ja detonators ir nosegts ar vāciņu, tad viņš detonē arī pie vāciņa noņemšanas! Atrodot mīnu ar vāciņu, nekad nevar zināt, kāds detonators zem tā slēpjas!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 24.Oktobrī.2016, 00:54 | Komentāri # 579
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Līdzīgi kā T.Mi.35 St, arī šīm ir dvu veidu rokturi.

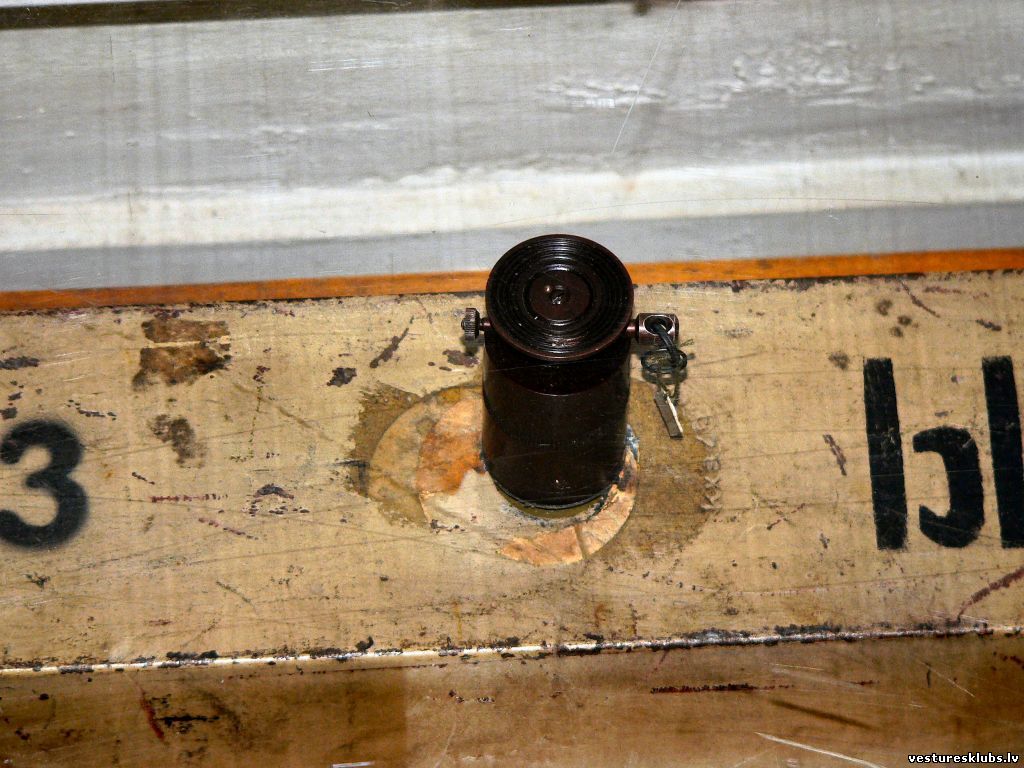

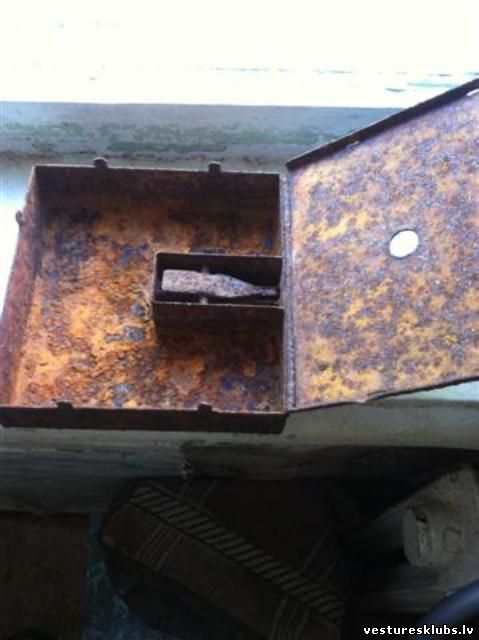

Tāpat ir divas atveres priekš detonatoriem - lamatām.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 24.Oktobrī.2016, 01:07 | Komentāri # 580
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Transportēja koka kastēs 1 gb.,

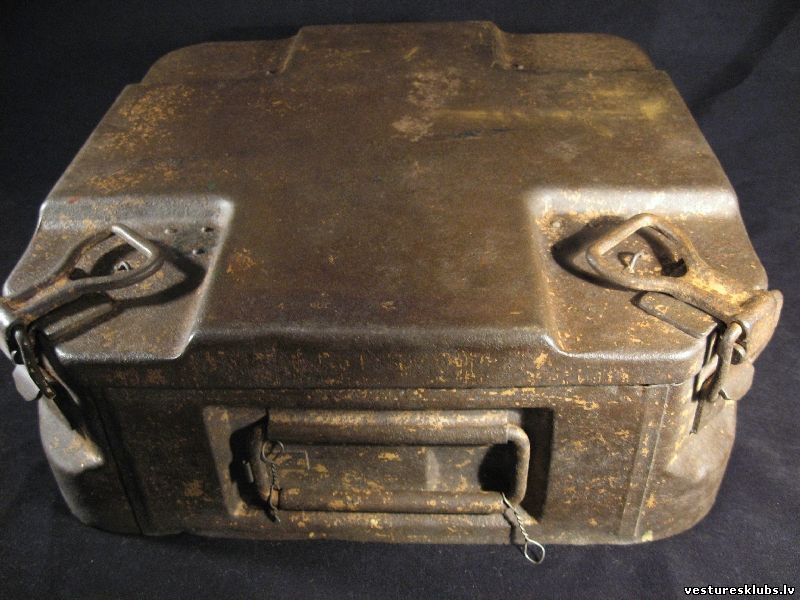

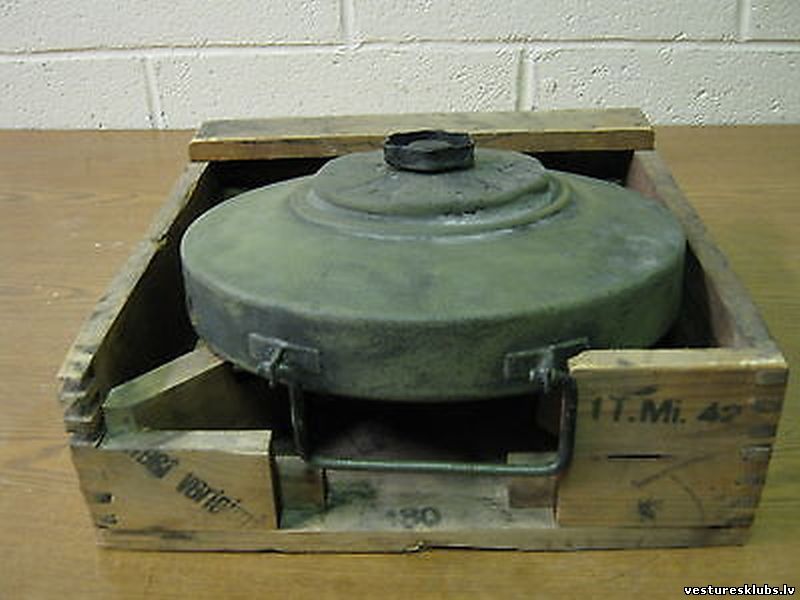

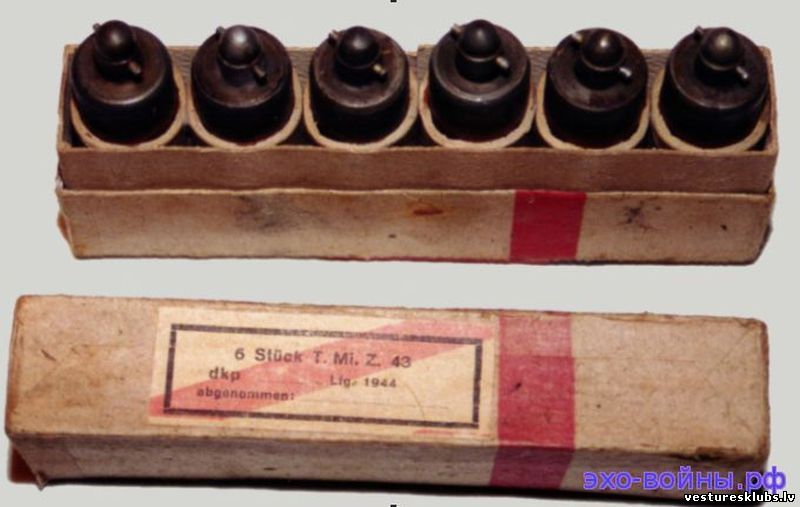

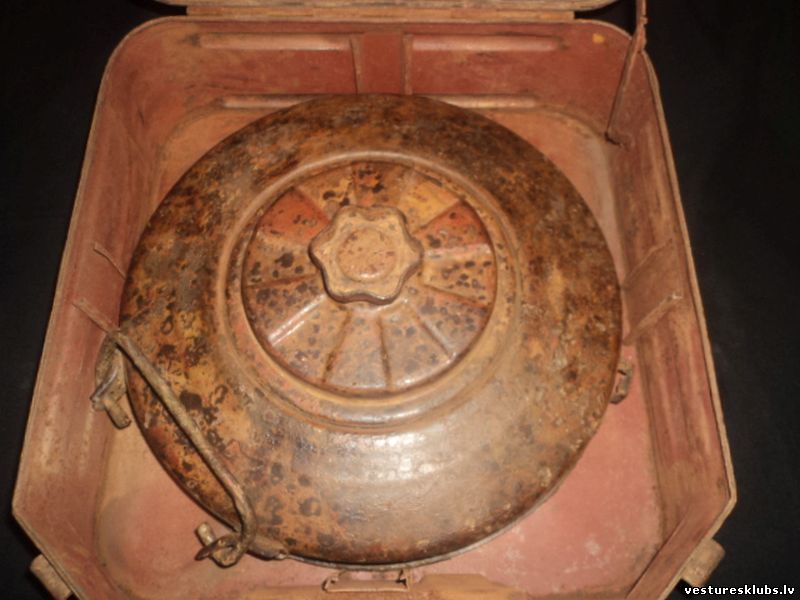

metāla kastēs
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 24.Oktobrī.2016, 01:11 | Komentāri # 581
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Arī metāla rāmjos, līdzīgi kā T.Mi.35,


un ar velosipēdiem...


Kara laika foto
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 25.Oktobrī.2016, 05:52 | Komentāri # 582
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tellermine Pilz 43 (T.Mi.Pilz 43)

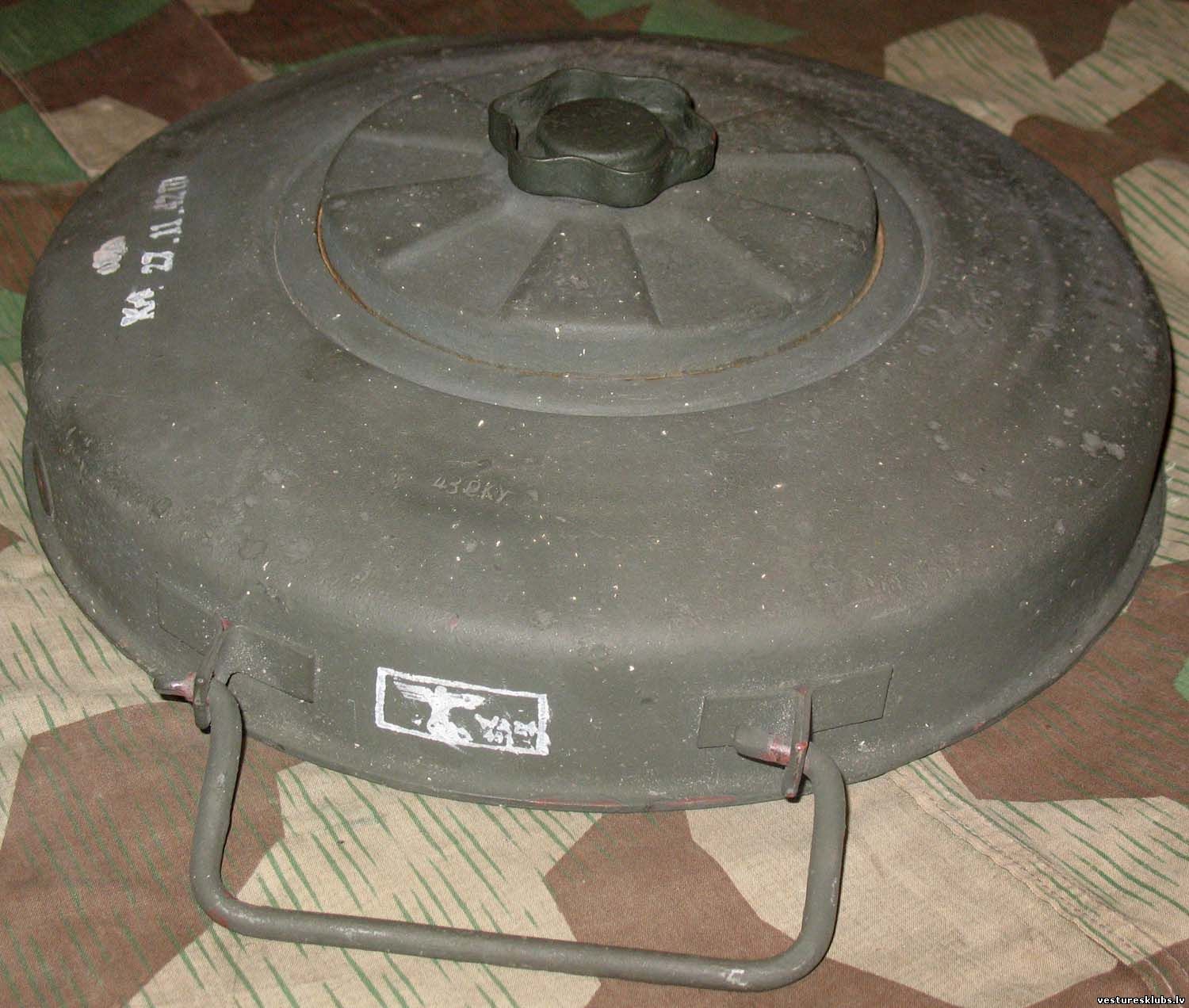

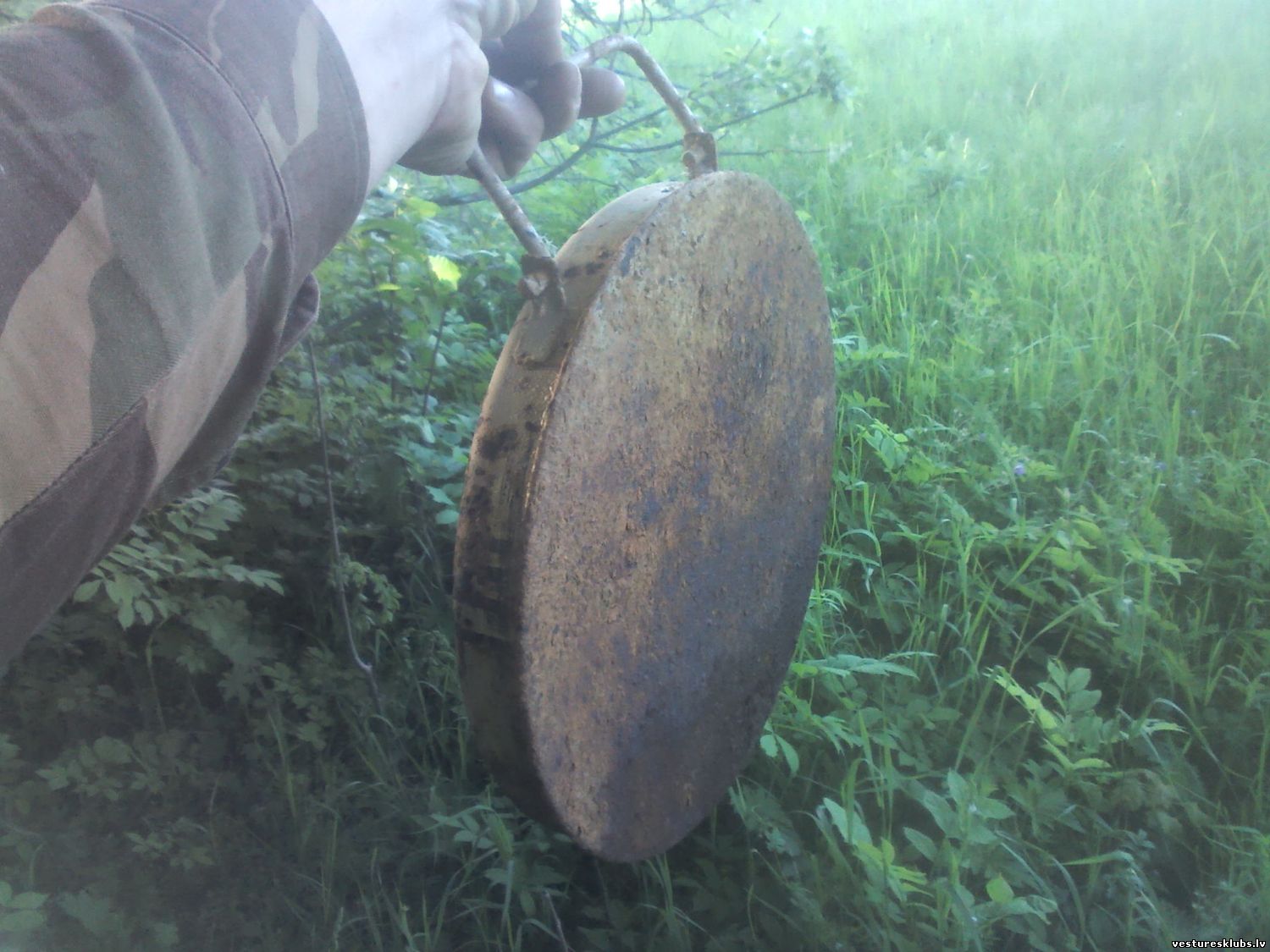

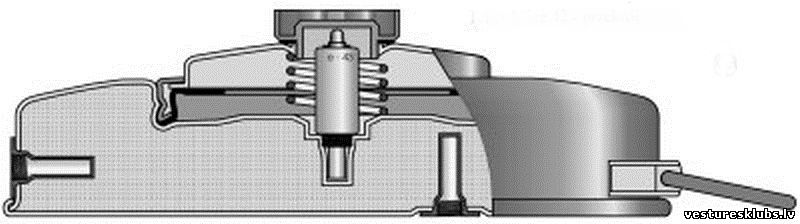

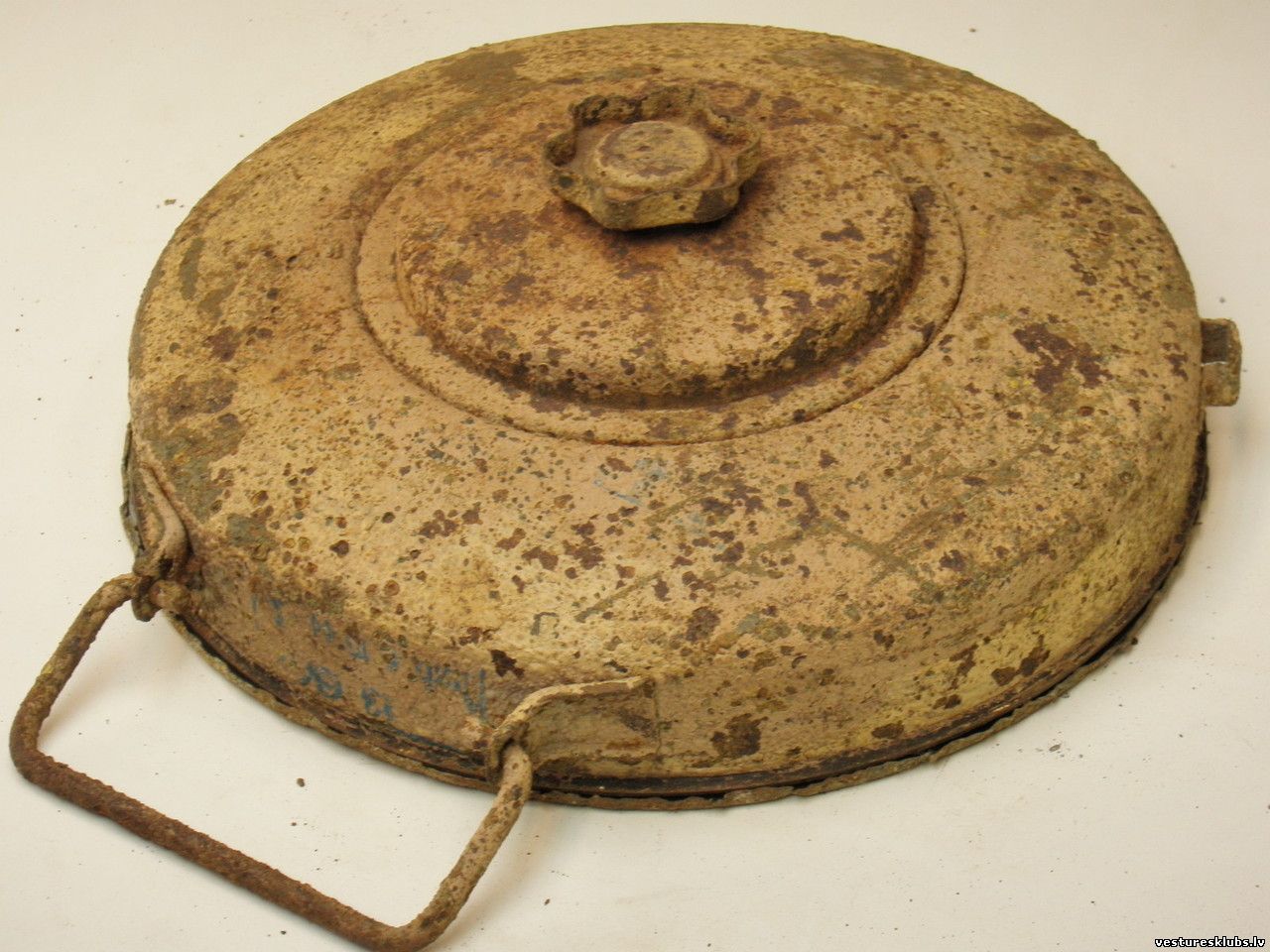

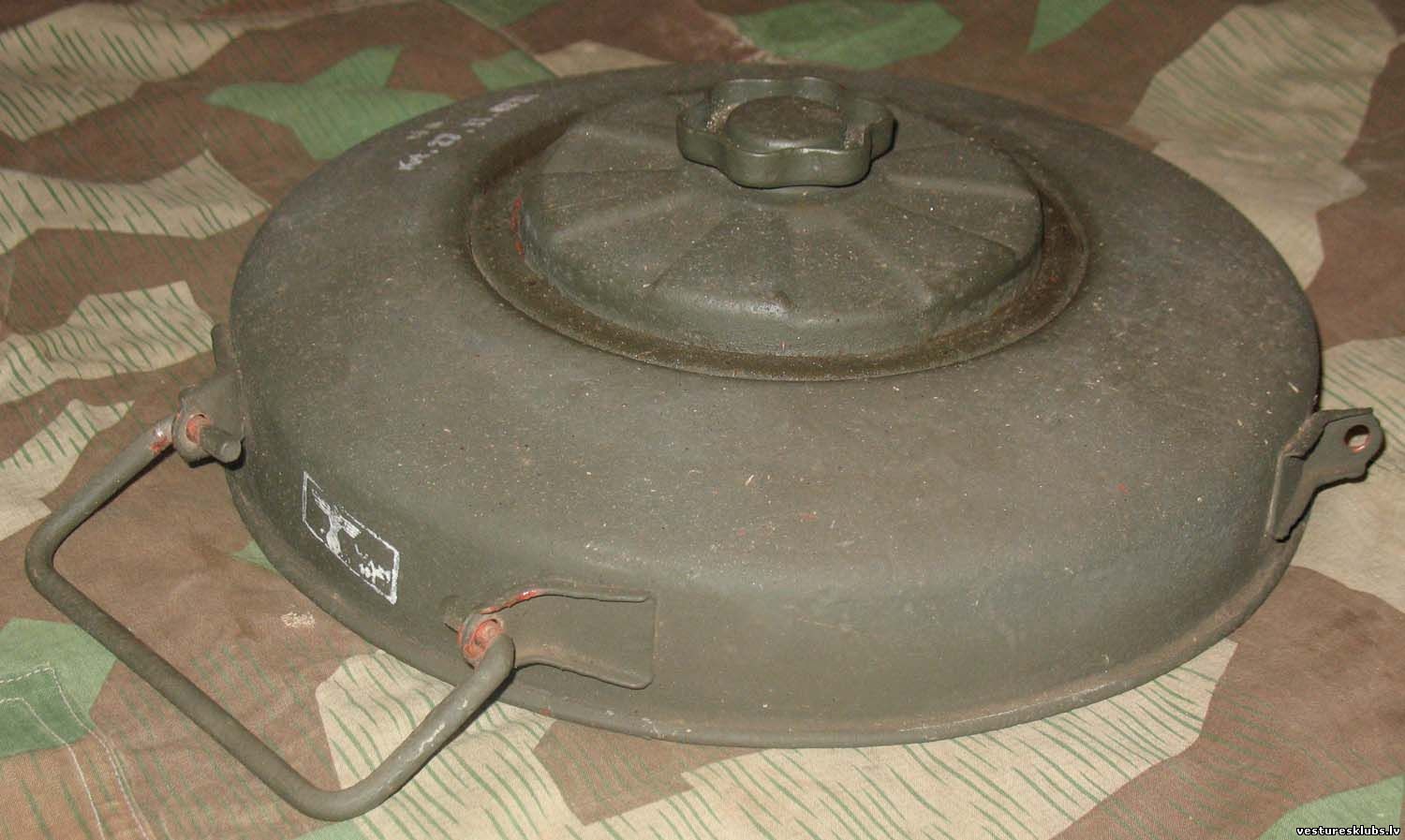

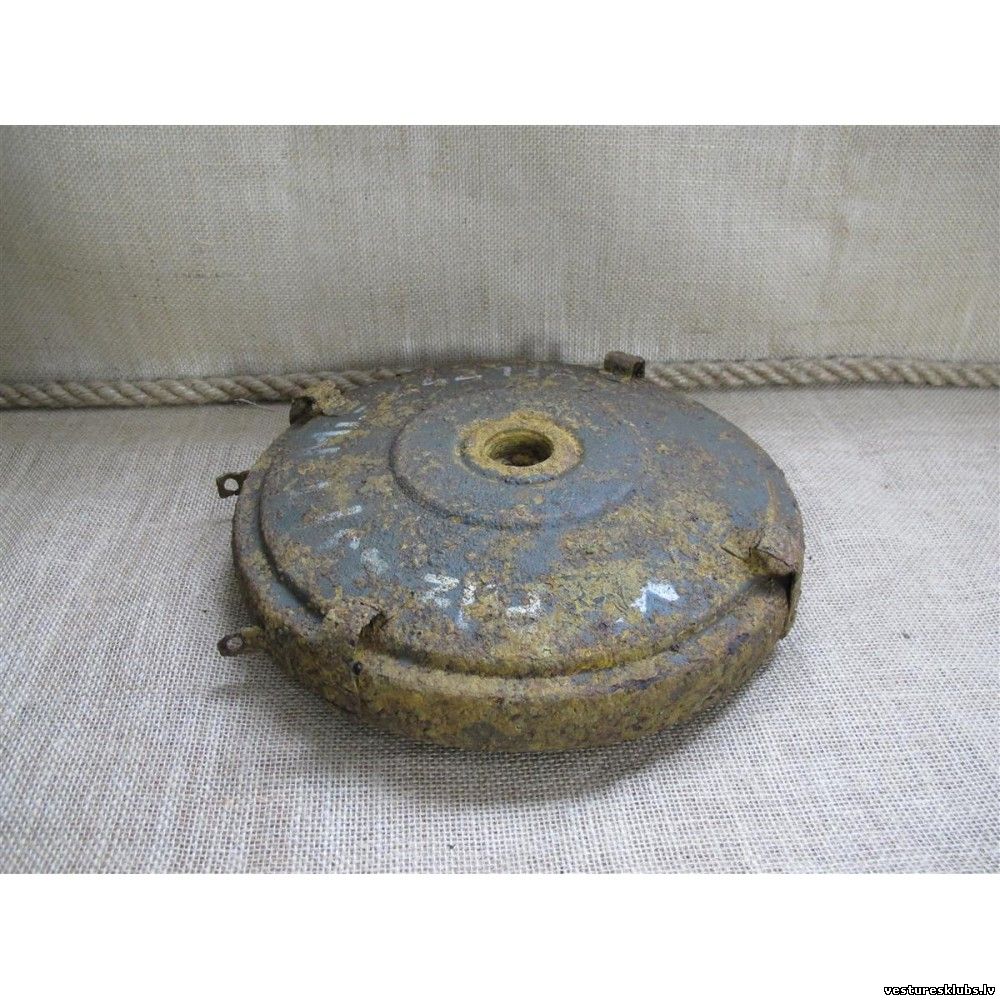

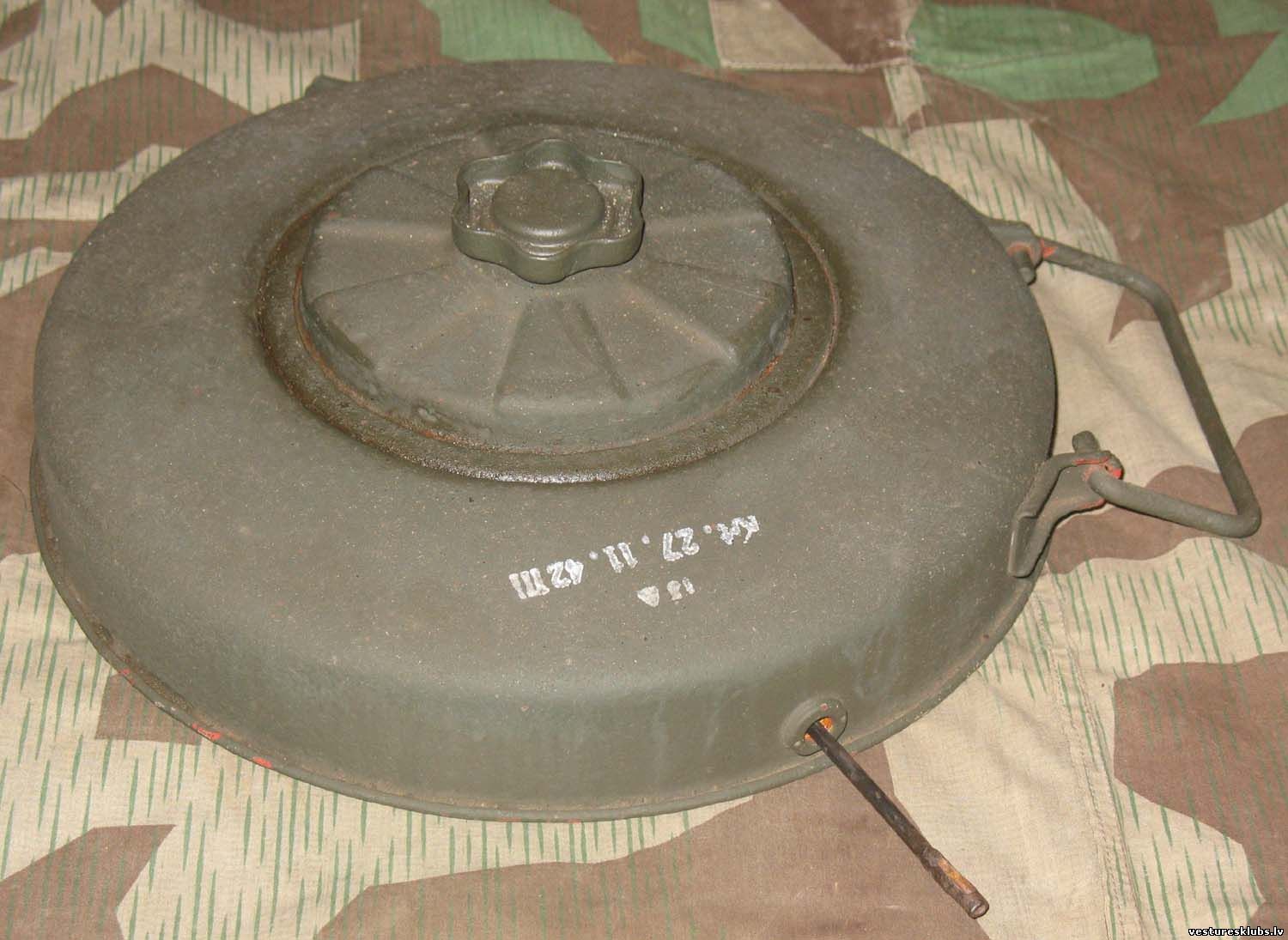

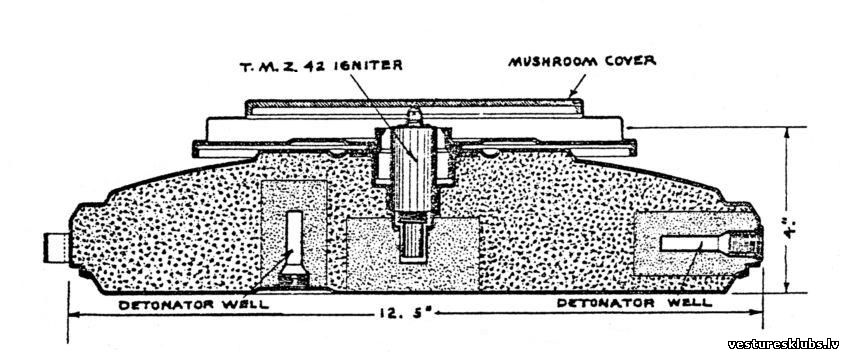

Bruņojumā pieņemta 1943. gadā. Diametrs 318 mm, augstums 99 mm bez vāciņa, 112 mm ar vāciņu.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 25.Oktobrī.2016, 06:09 | Komentāri # 583
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Aprīkoja ar triju veidu detonatoriem - T.Mi.Z. 42, T.Mi.Z. 43 un T.Mi.Z. 44.

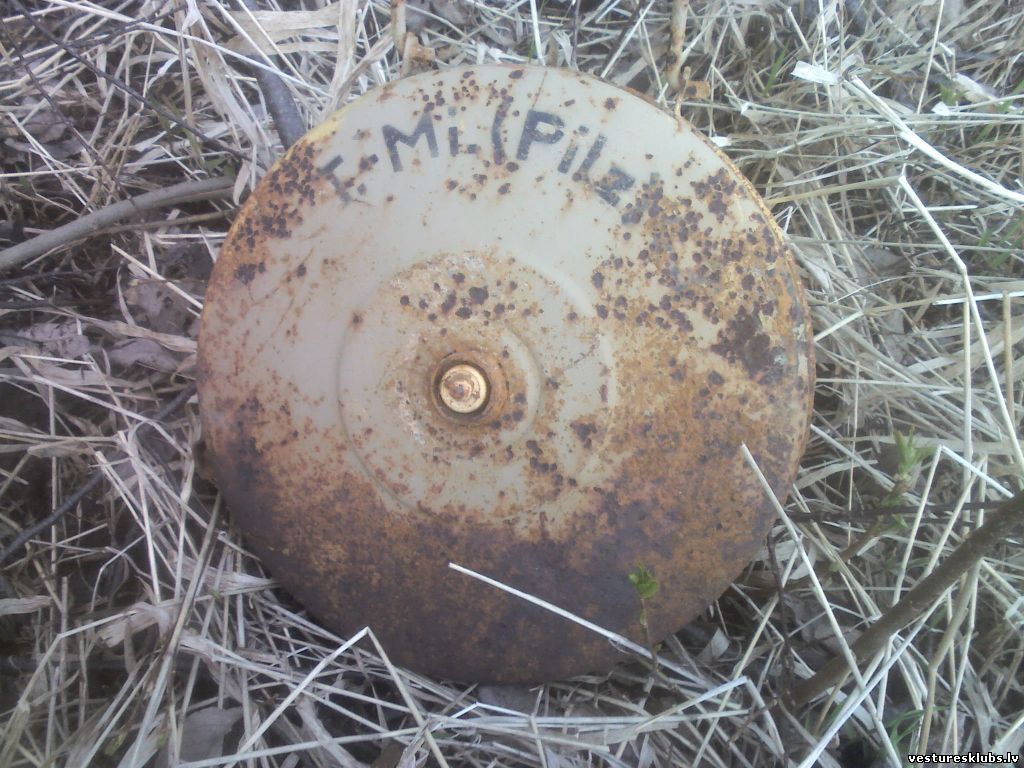

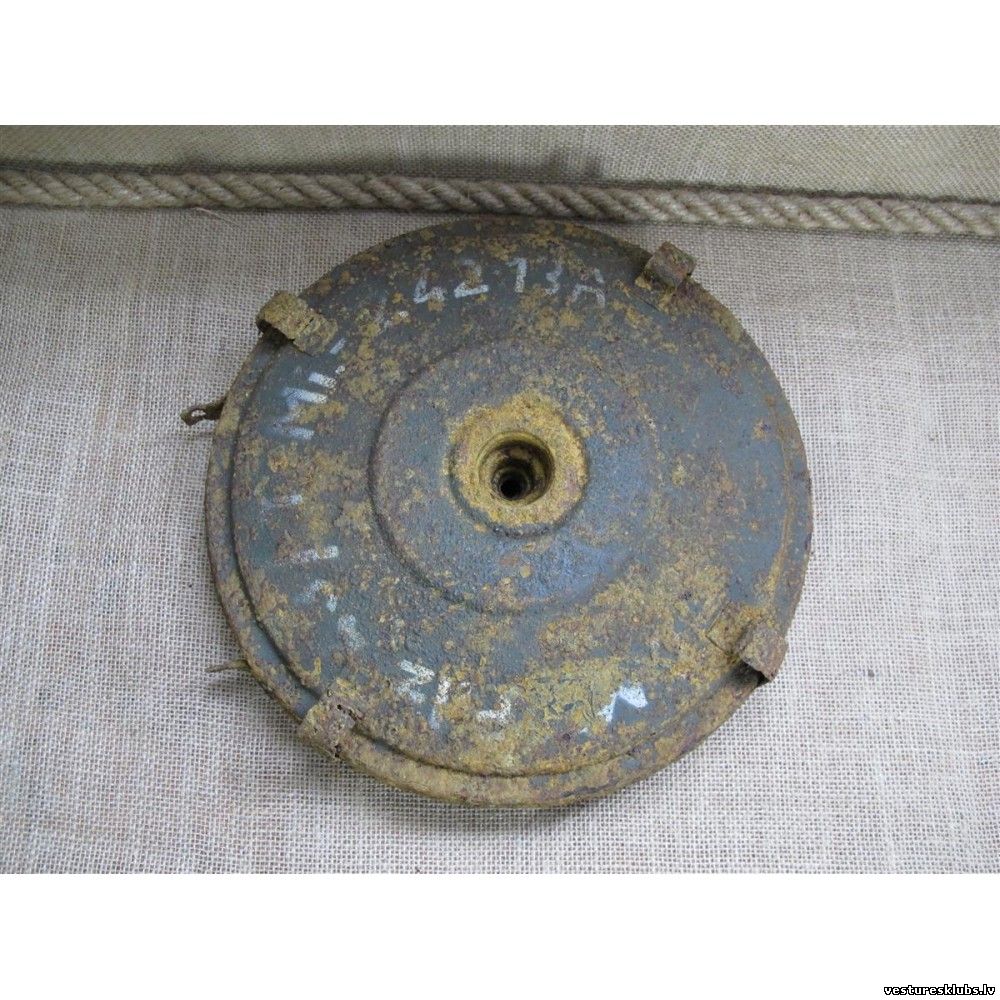

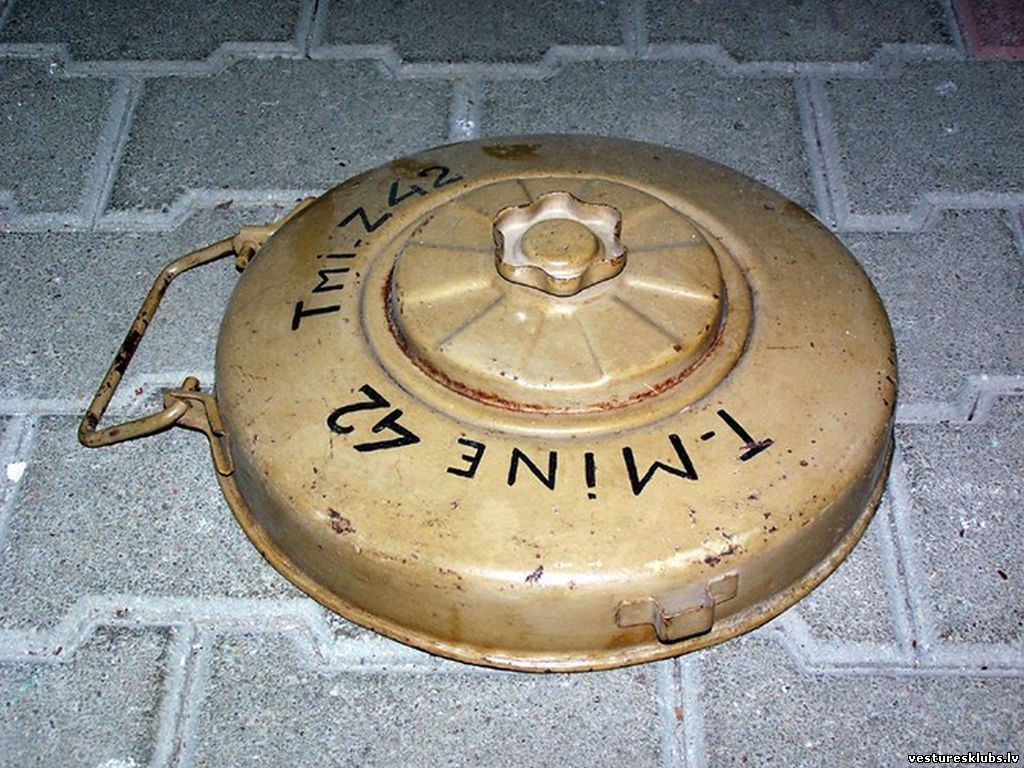

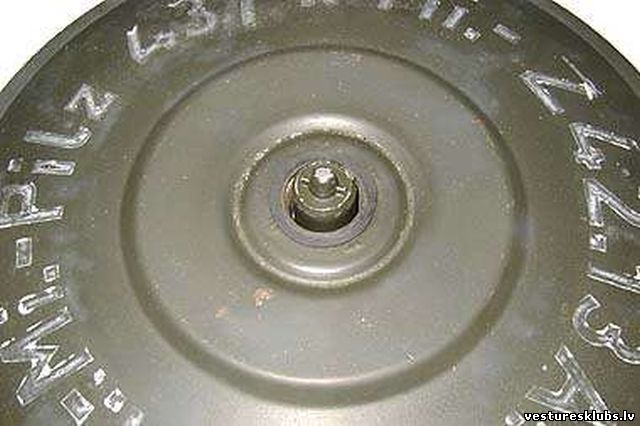

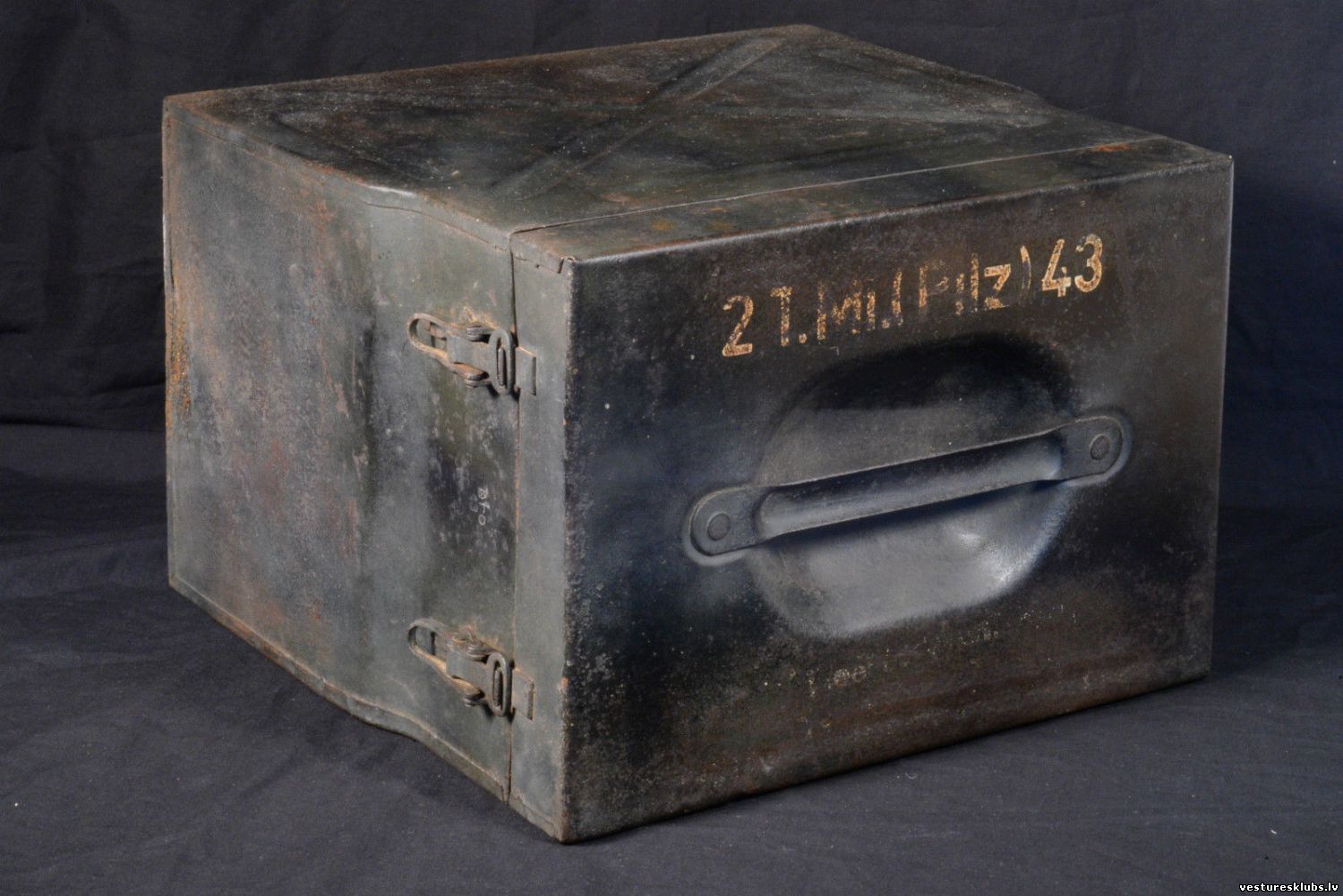

Uz mīnas vāka tika uzrakstīts attiecīgā detonatora nosaukums - T.-Mi.-Pilz 43/ T.-Mi.-Z. 42 vai T.-Mi.-Pilz 43/ T.-Mi.-Z. 43, bet nekad nevar būt drošs, ko, kaujas apstākļos, tajā ieskrūvēja!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 25.Oktobrī.2016, 06:36 | Komentāri # 584
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Bija variants ar uzrakstu T.-Mi.-Pilz 43/ T-Mi.- ZZ. 42. Šīm mīnām nebija centrālā detonatora. Tās, aprīkotas ar detonatoru Z.Z. 42

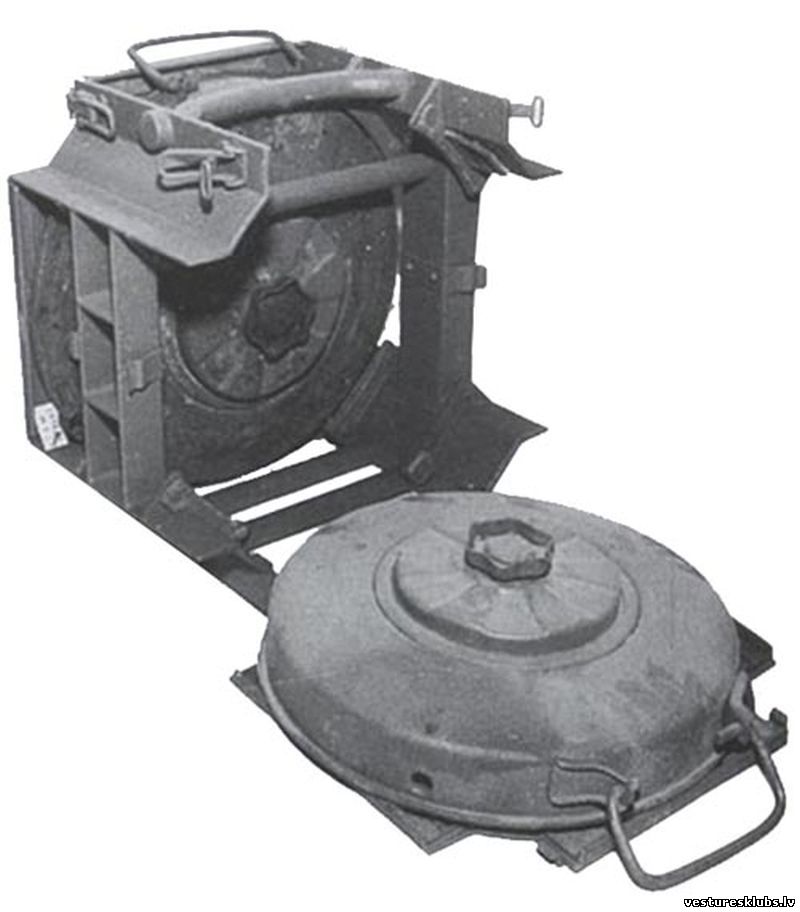

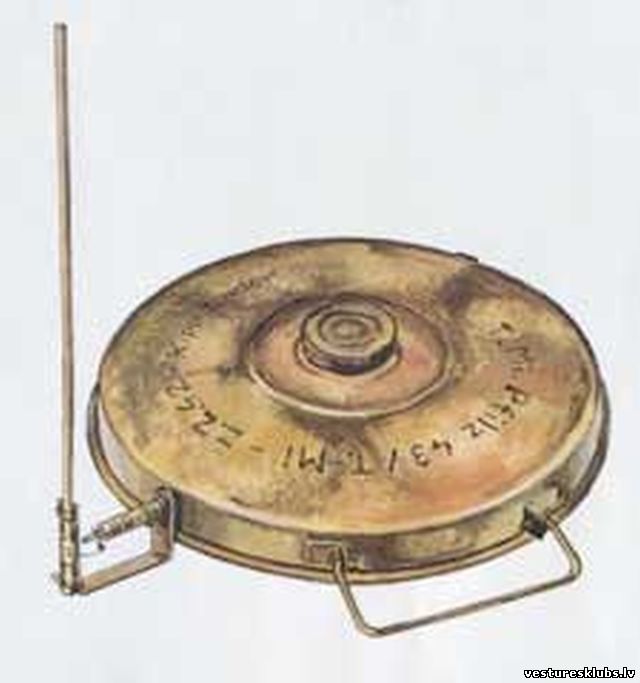

un speciālu "antenu", tika izmantotas kā "bezkontakta" mīnas (nezinu kā labāk nosaukt). Bruņumašīna vai tanks aizķēra "antenu" un aktivizēja mīnu.

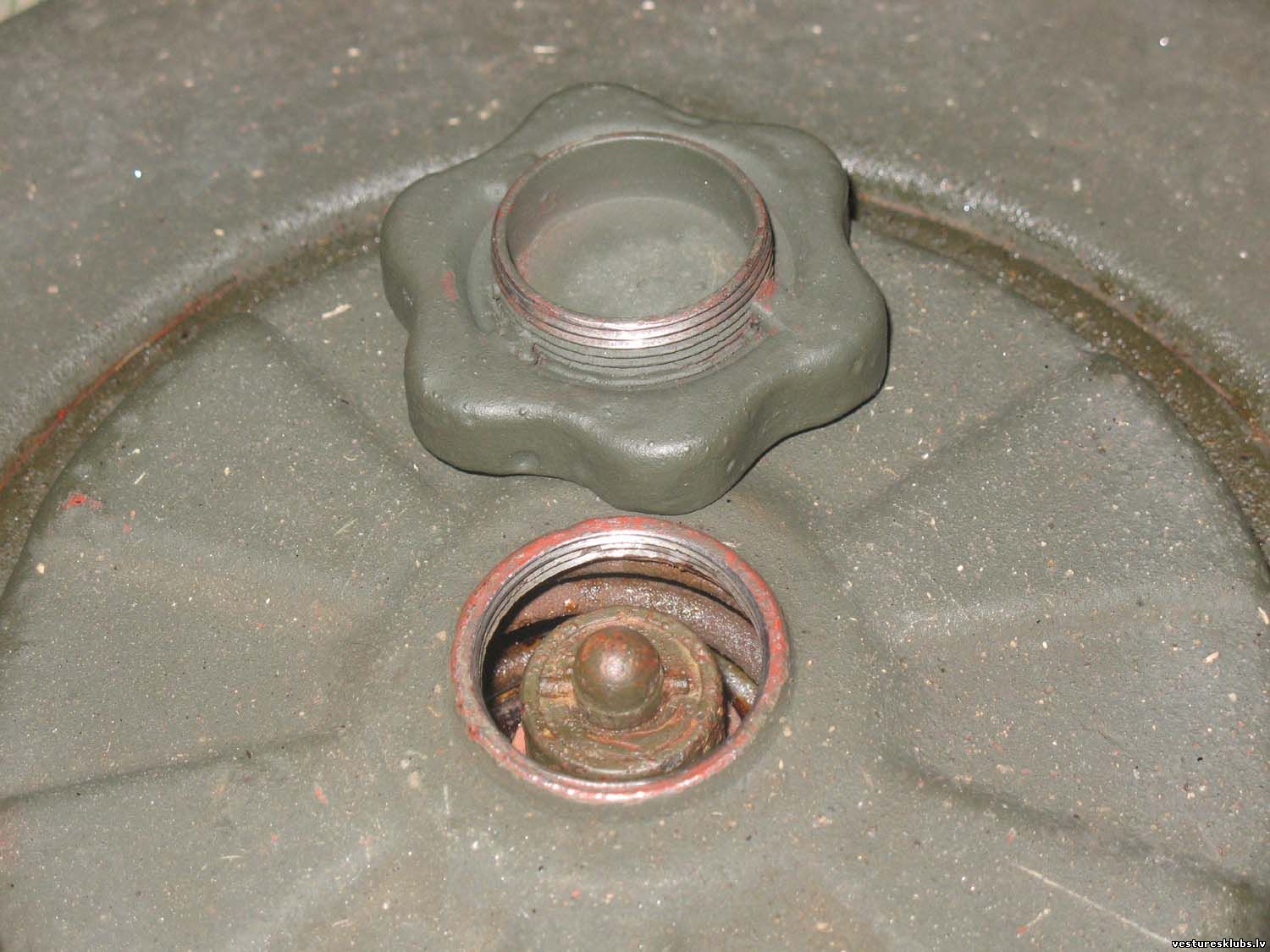

Redzams detonatora vietā ieskrūvēts vāciņš.

Lielākoties mīnām bija ierastās divas atveres (sānos un apakšā) papildus detonatoriem - lamatām, tomēr ne visām. Piemēram šai, Kārzdabas pusē atrastajai, tādu nebija.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 25.Oktobrī.2016, 07:19 | Komentāri # 585
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		T.Mi.Pilz 43 ar savdabīgiem stiprinājumiem.

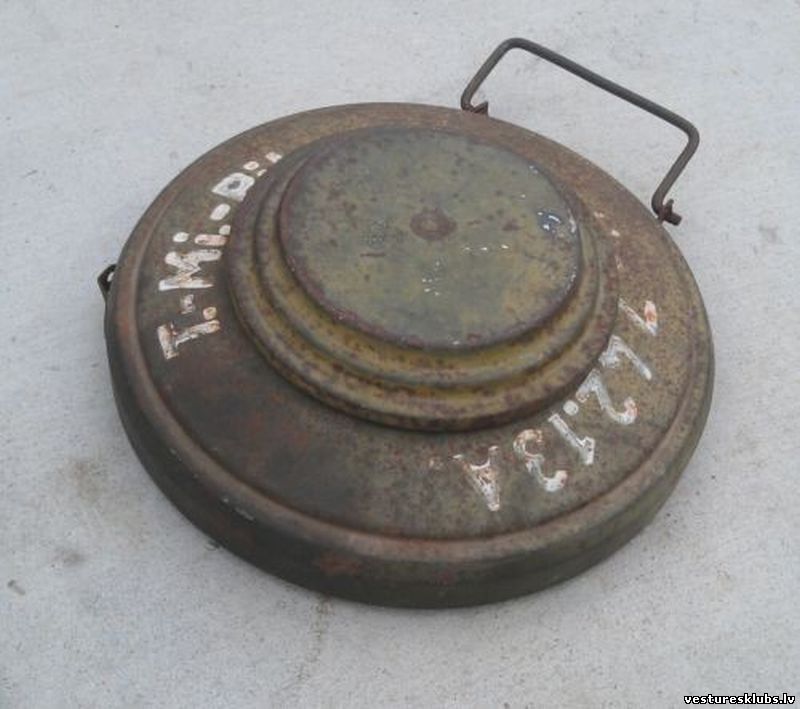

Nav informācijas, kam tie domāti. Te kara laika foto ar identisku mīnu.

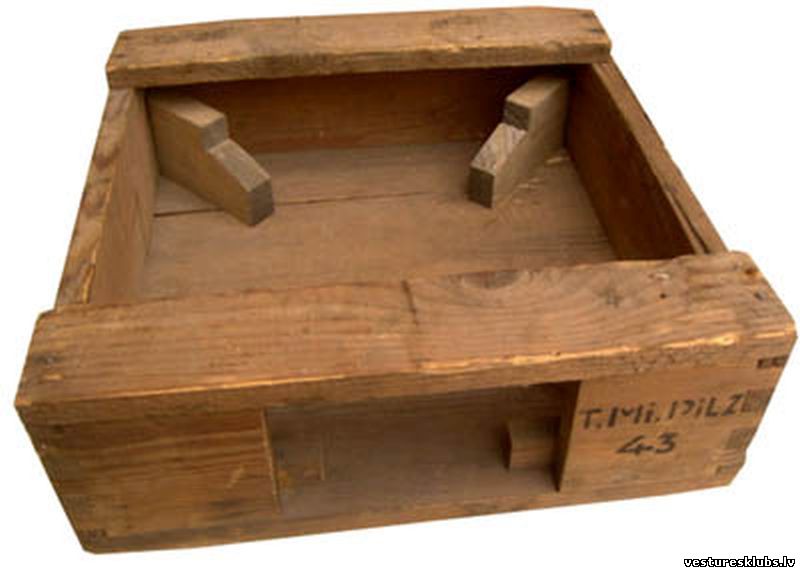

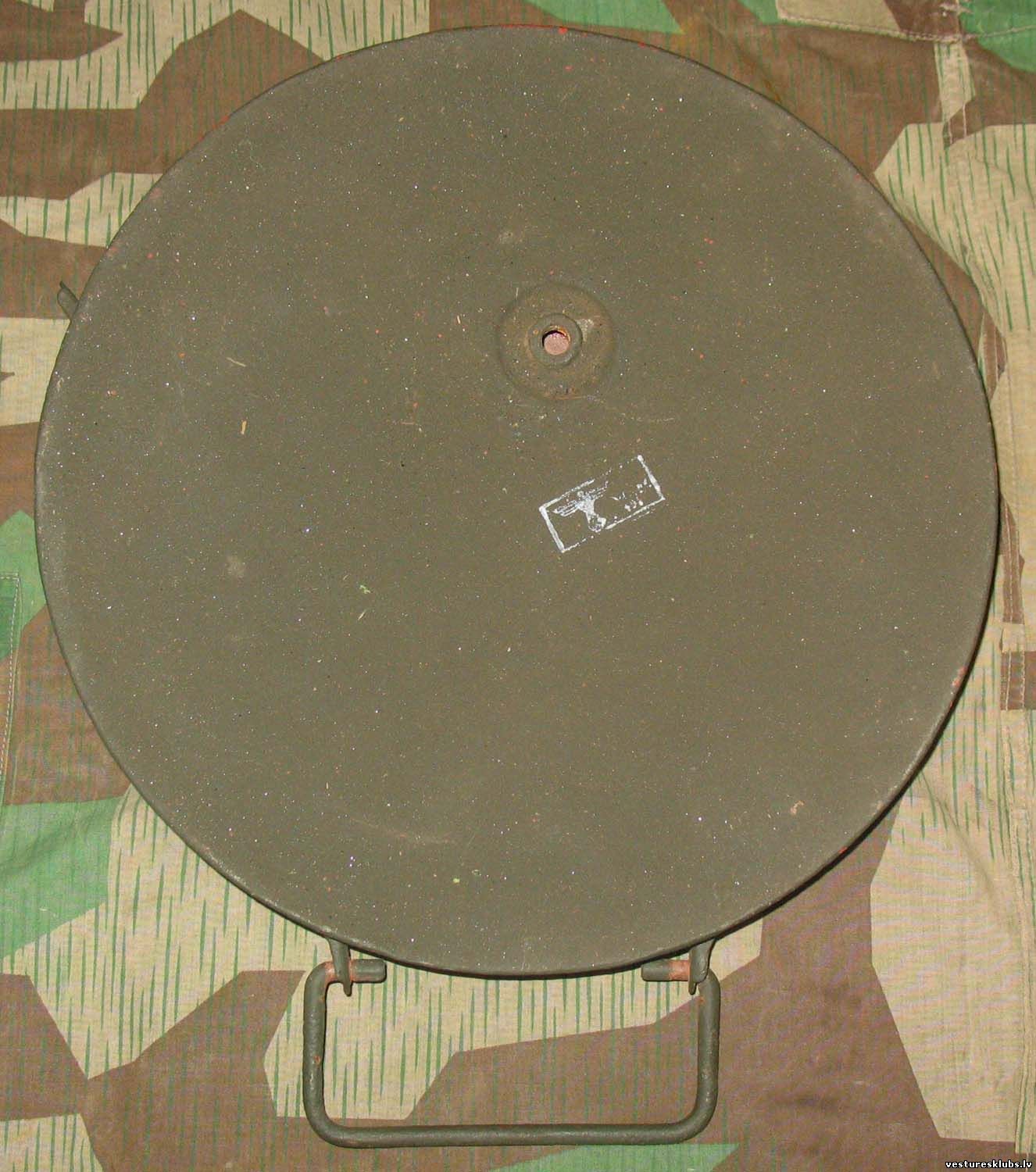

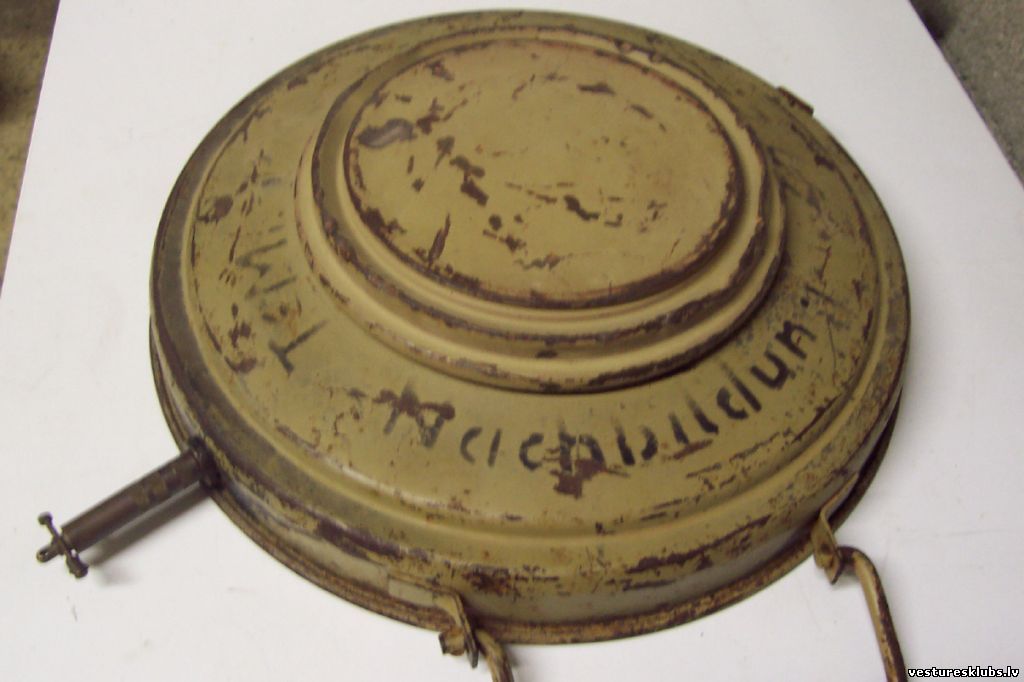

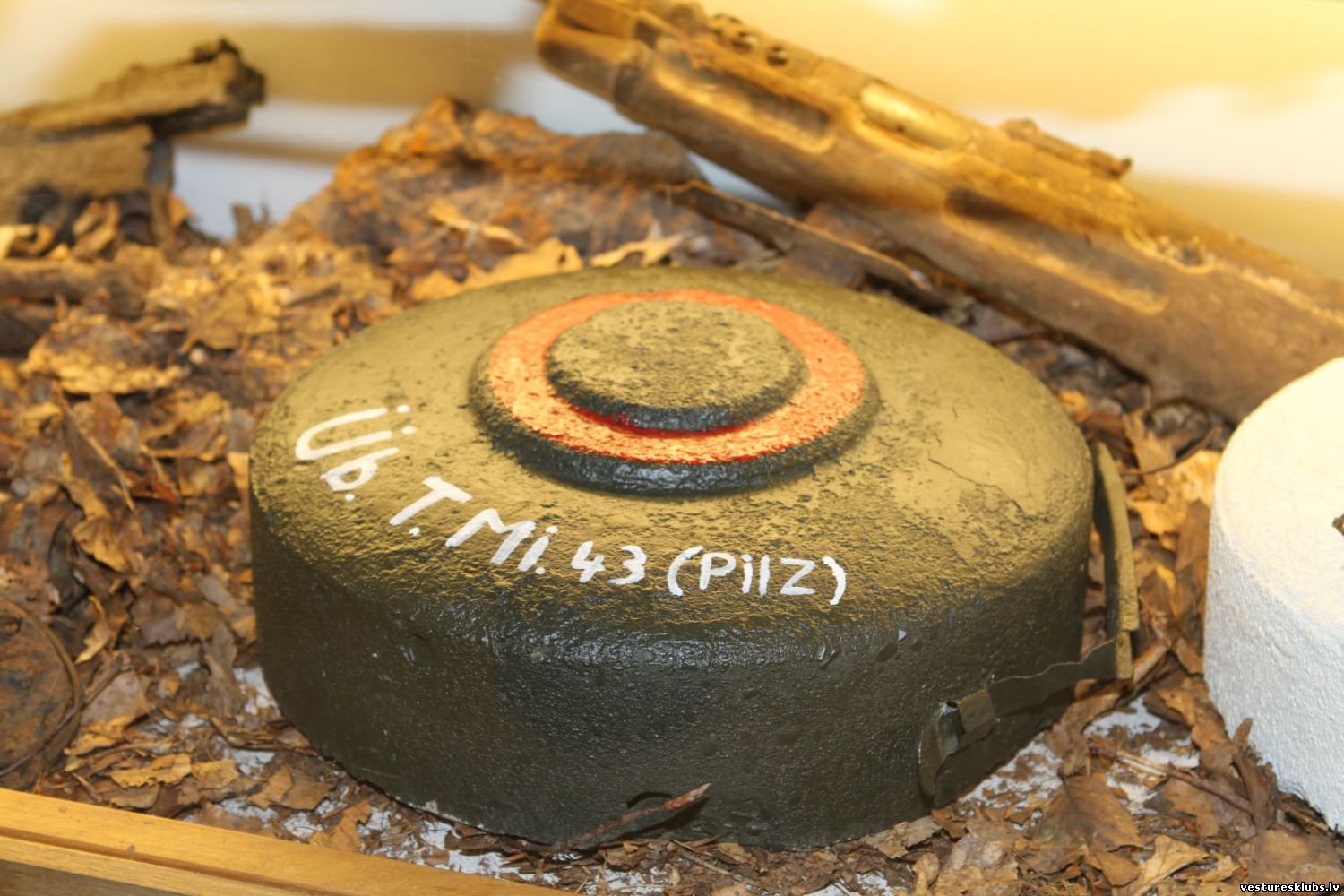

T.Mi.Pilz 43 Üb

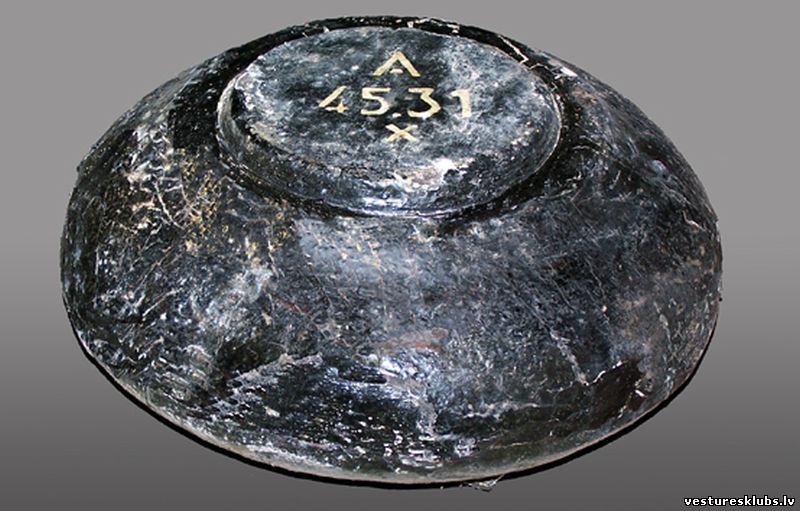

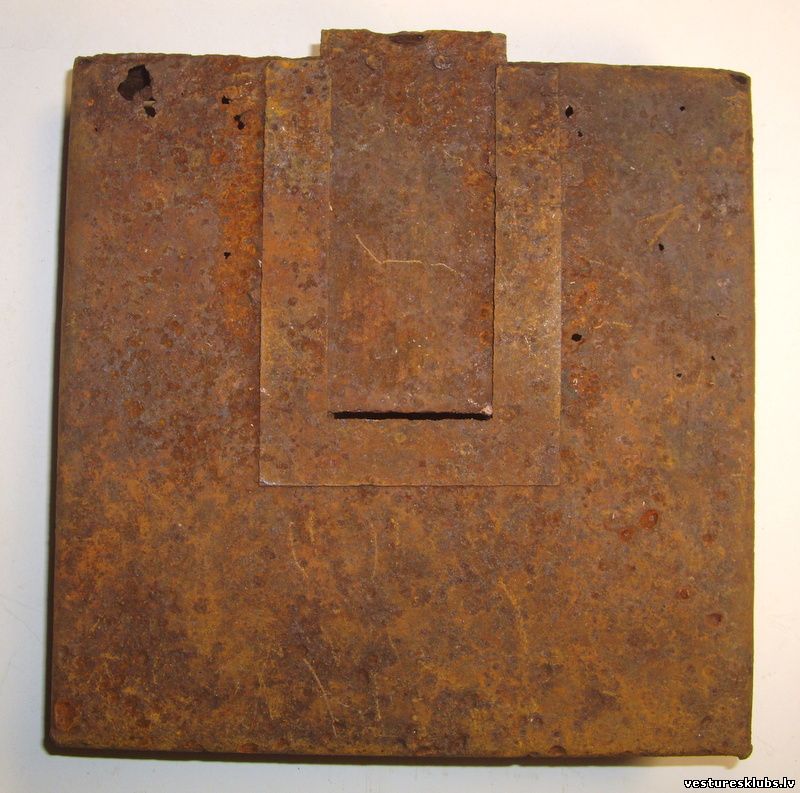

Mācību mīna. Nav skaidrs ko ar tādu iesāka? Vienkāršs metāla gabals bez detonatora. Marķējums gan neprašas uzkrāsots...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 25.Oktobrī.2016, 07:28 | Komentāri # 586
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Transportēja identiskās metāla un koka kastēs, kā pārējās "Teller mīnas".

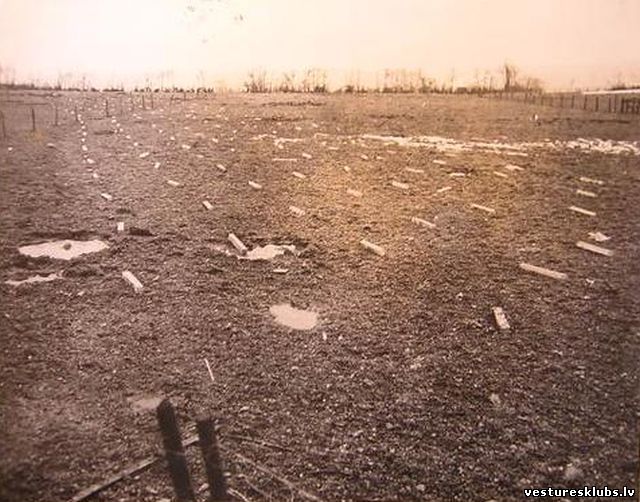

Kara laika foto.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 04:48 | Komentāri # 587
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Riegelmine 43 (R.Mi.43) vai Sprengriegelmine 43 (Spr.R.43)

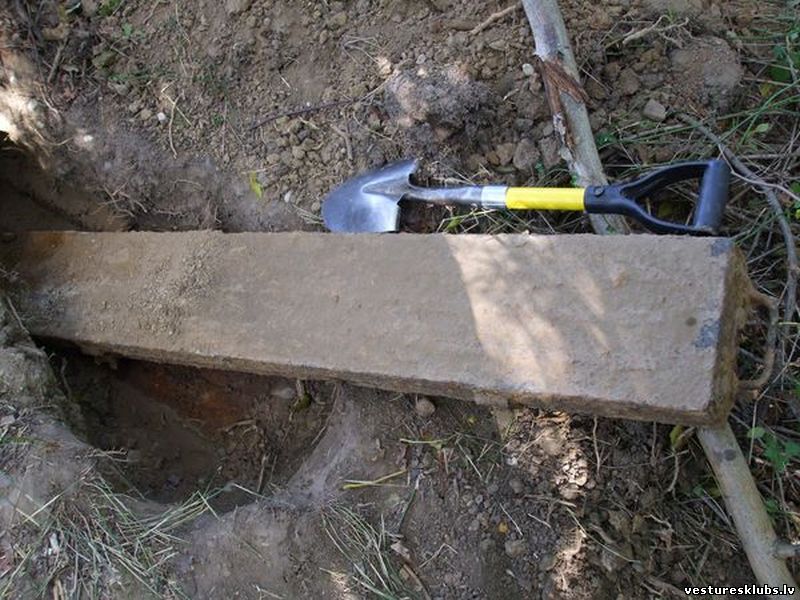

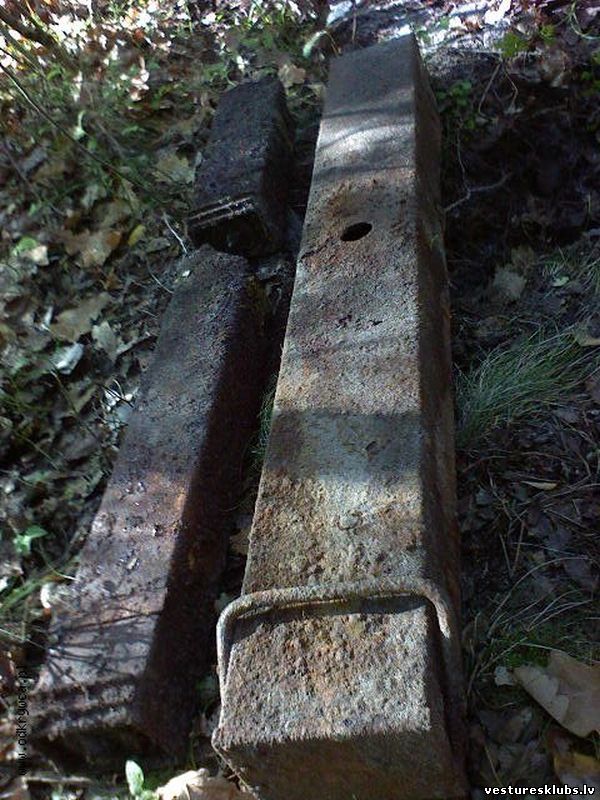

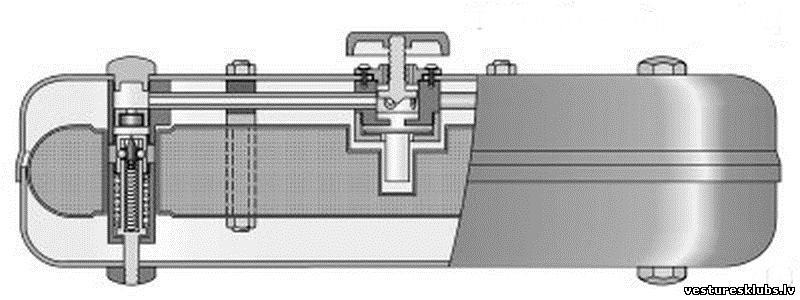

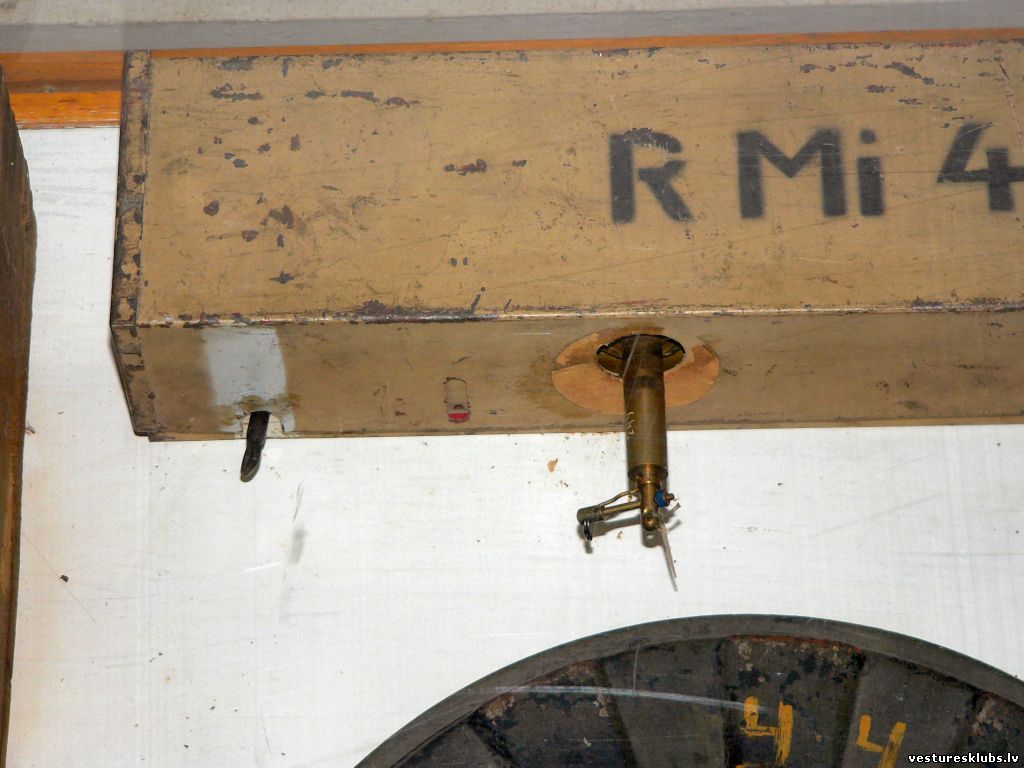

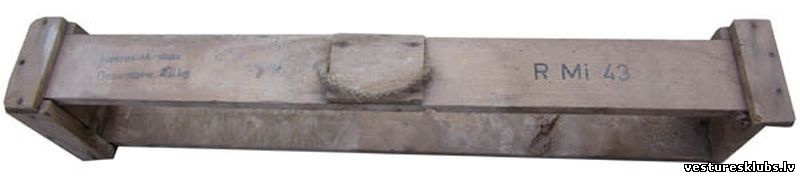

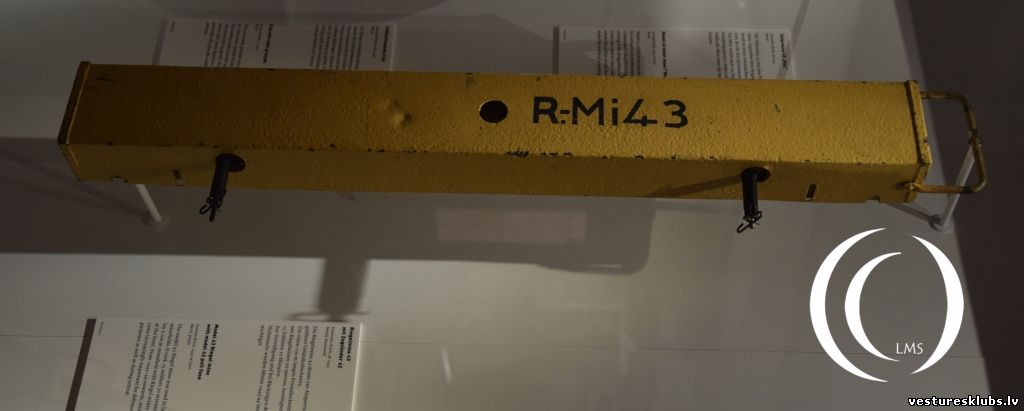

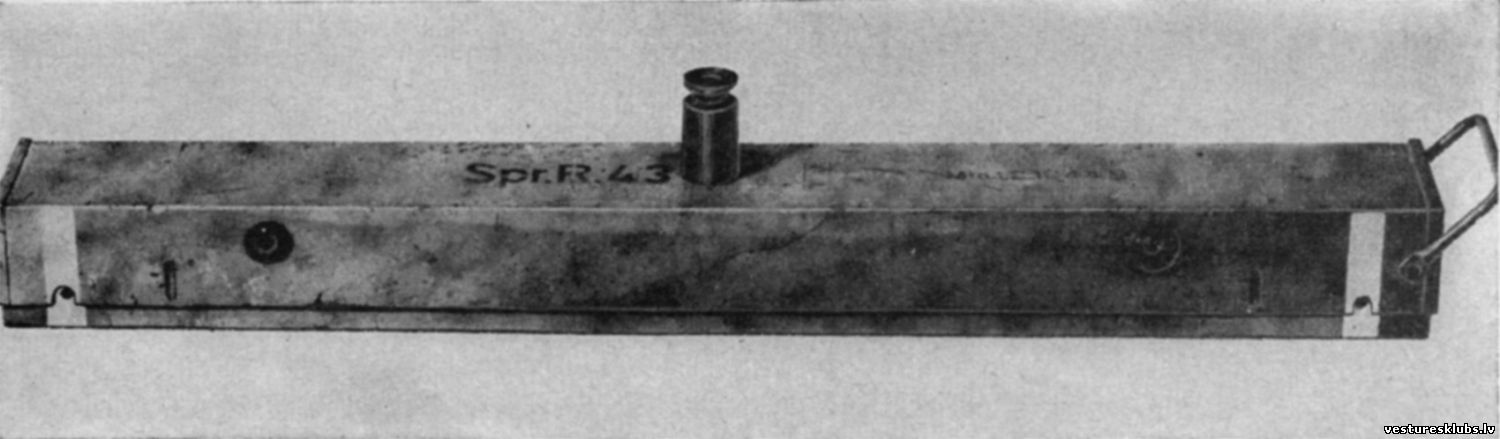

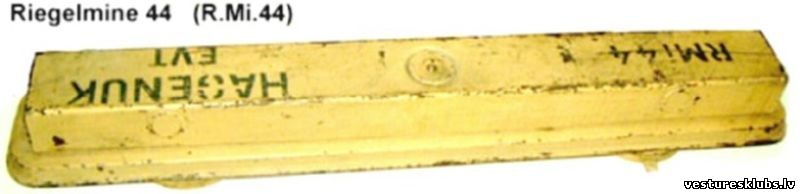

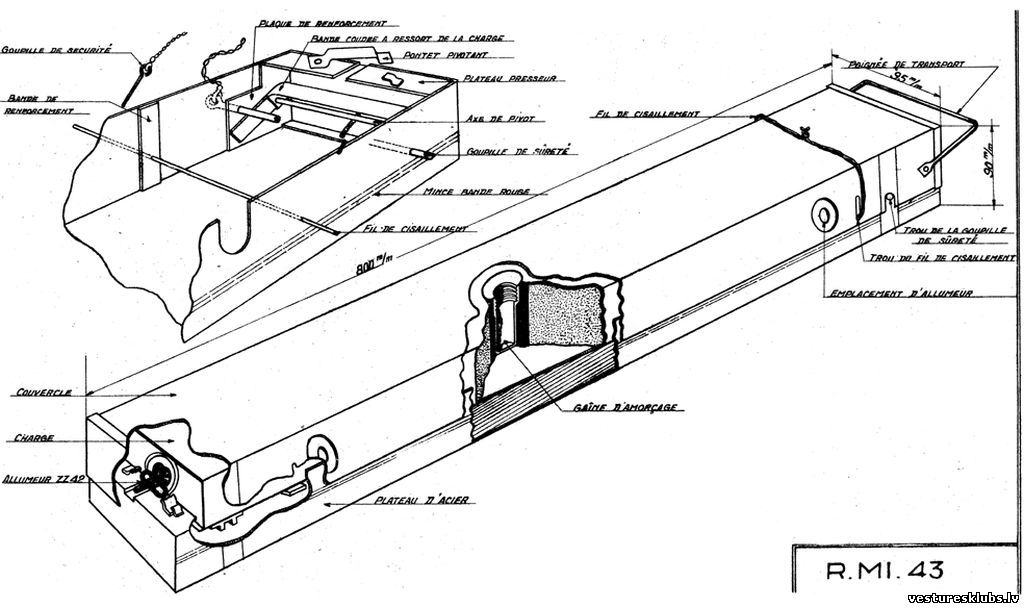

Reāli frontē nonāca 1944. gada sākumā. Garums 800 mm. Sākta ražot zemo izmaksu dēļ.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 04:52 | Komentāri # 588
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Aprīkota ar detonatoriem Z.Z. 35, Zu.Z.Z. 35 vai Z.Z. 42


Visumā nedroša lietošanā, tāpēc sapieru vidū nepopulāra.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 04:57 | Komentāri # 589
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Sastopama arī Latvijas teritorijā, lai gan reti. Te no zemes nākuši eksemplāri.

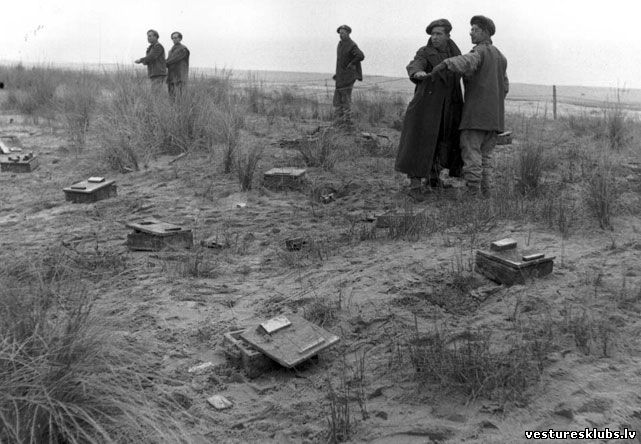

Kara laika foto.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 05:01 | Komentāri # 590
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Transportēja koka kastēs pa 20 gb.,

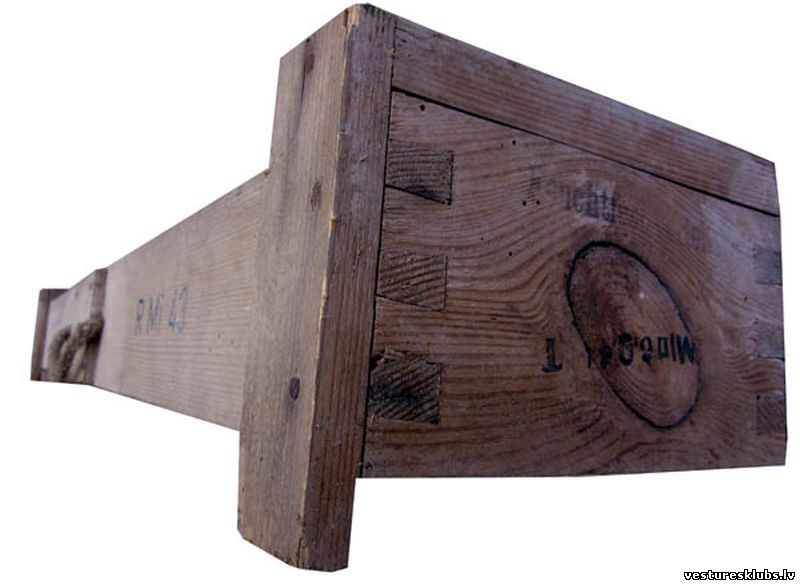

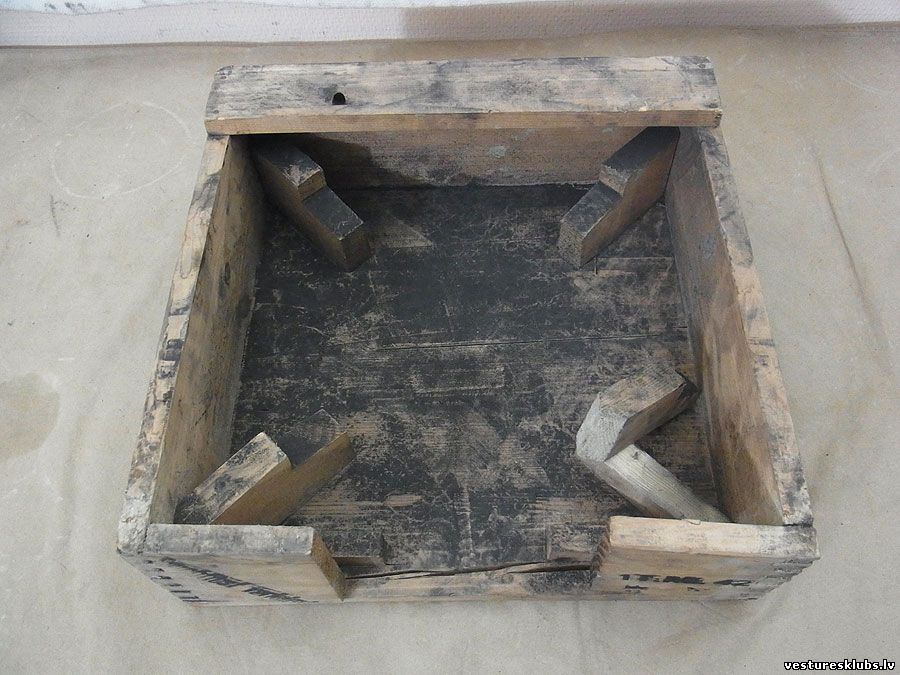

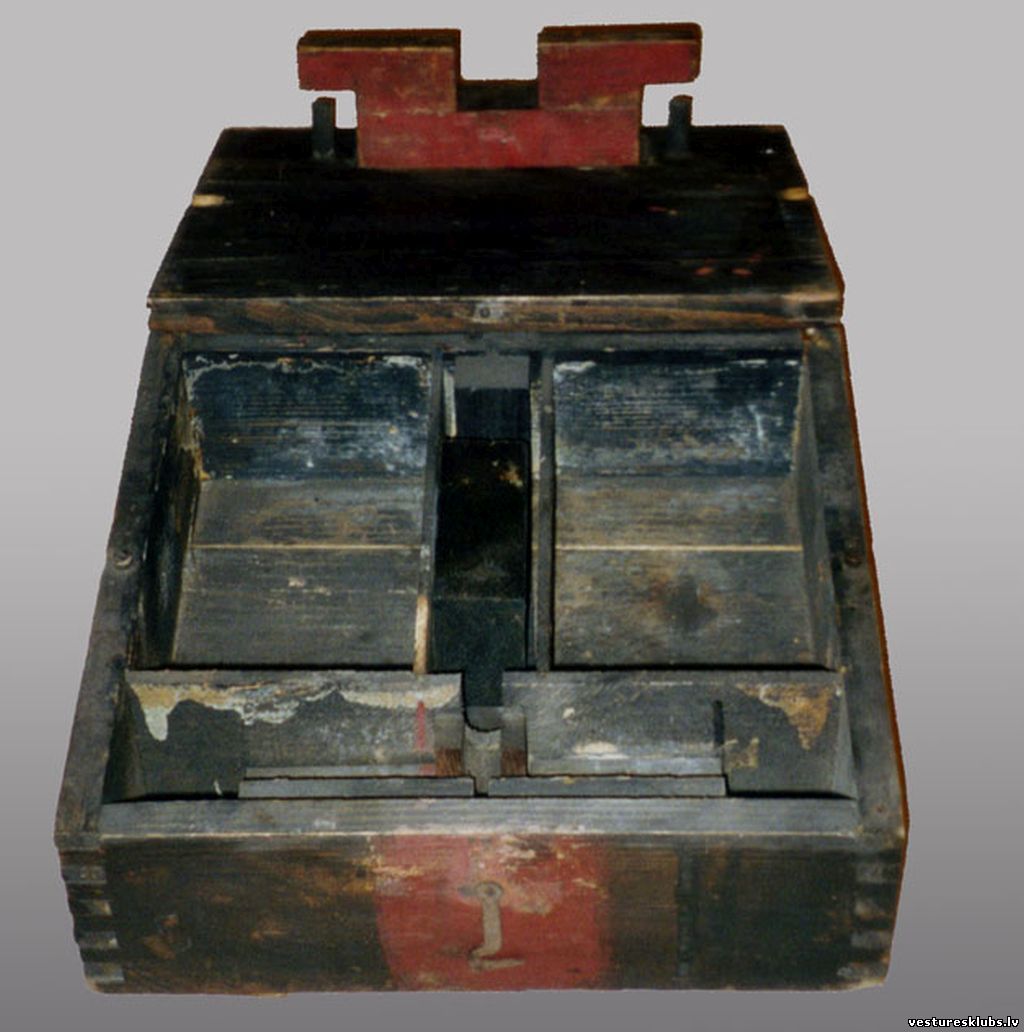

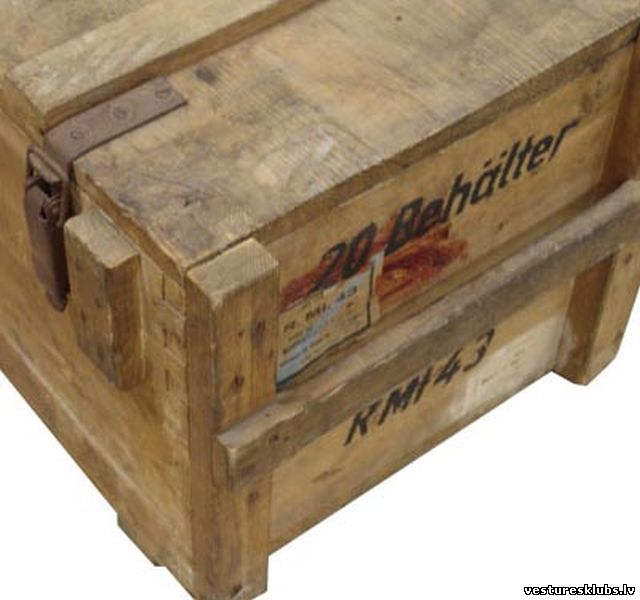

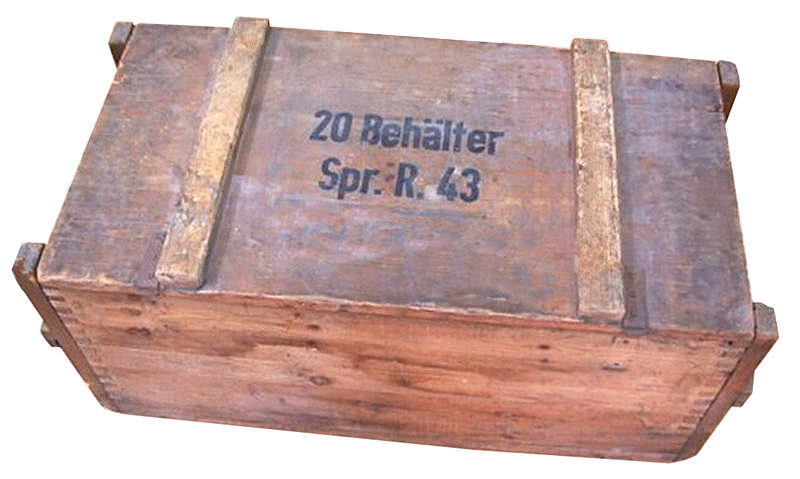

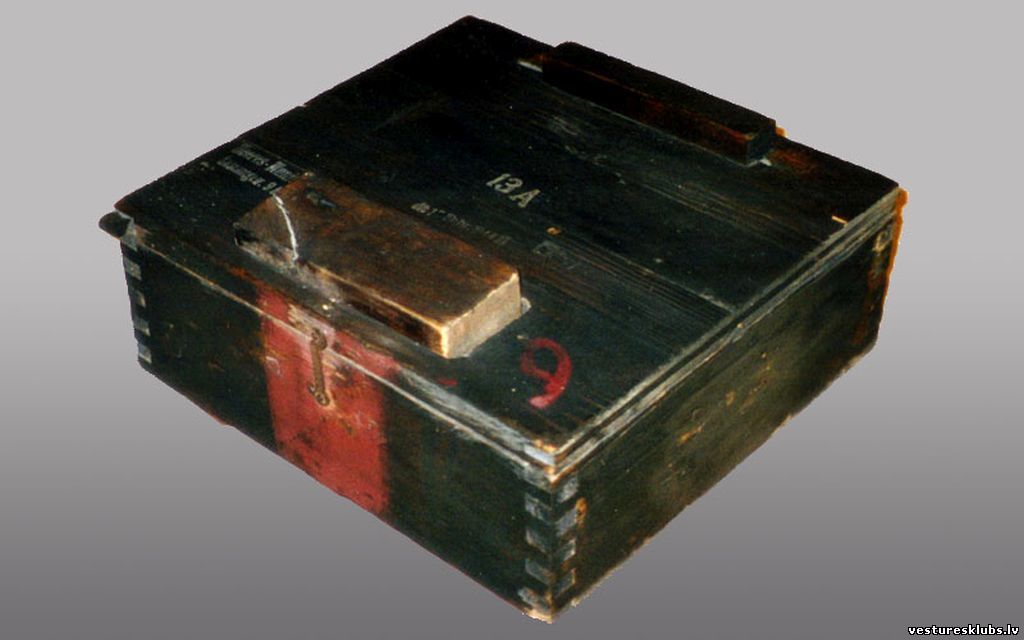

vai koka rāmjos pa 1 gb.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 05:09 | Komentāri # 591
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Riegelmine 44 (R.Mi.44)

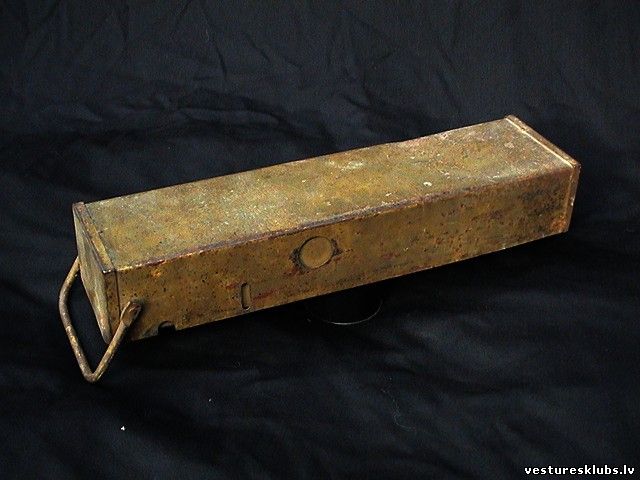

Par šo mīnu runājot, maz ticams, ka atnāca līdz Latvijai. Ja arī tika pielietota WWII laikā, tad ļoti ierobežotā skaitā. Aprīkota ar detonatoru T.Mi.Z.43 I-netā šī arī ir vienīgā atrodamā fotogrāfija. Apraksti ļoti trūcīgi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 05:15 | Komentāri # 592
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Riegelmine Klein 44 (R.Mi.Kl.44)

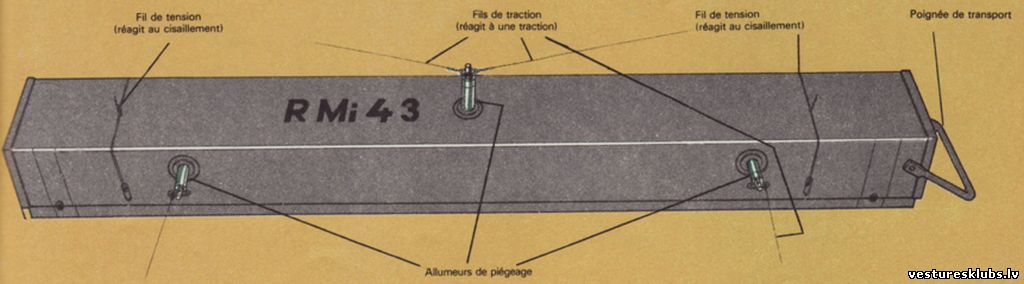

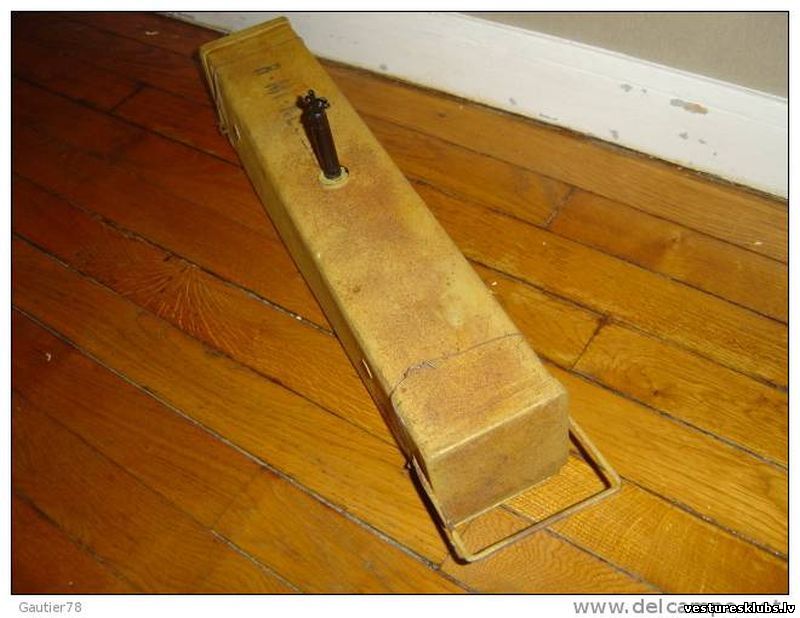

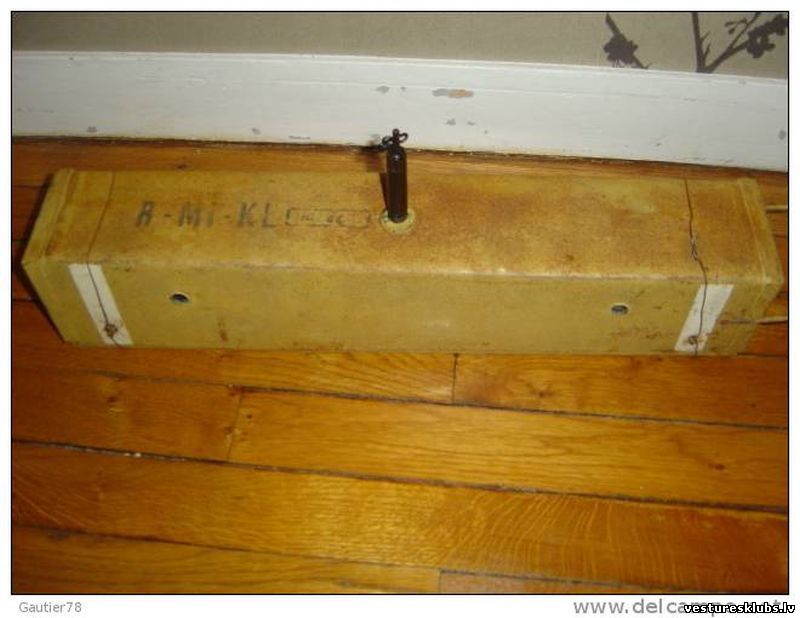

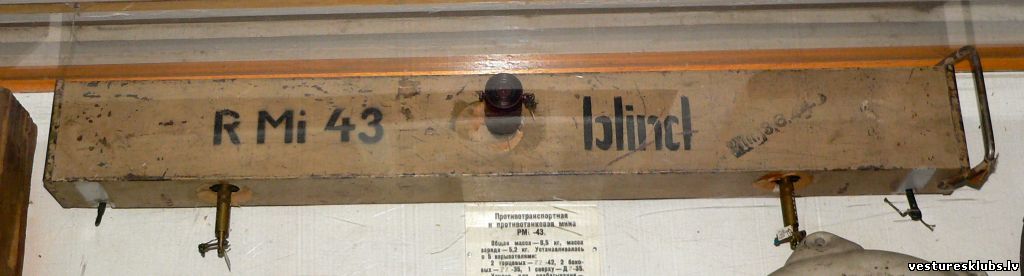

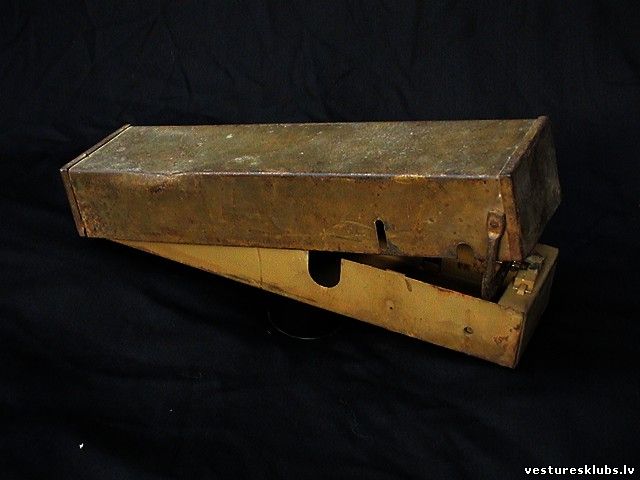

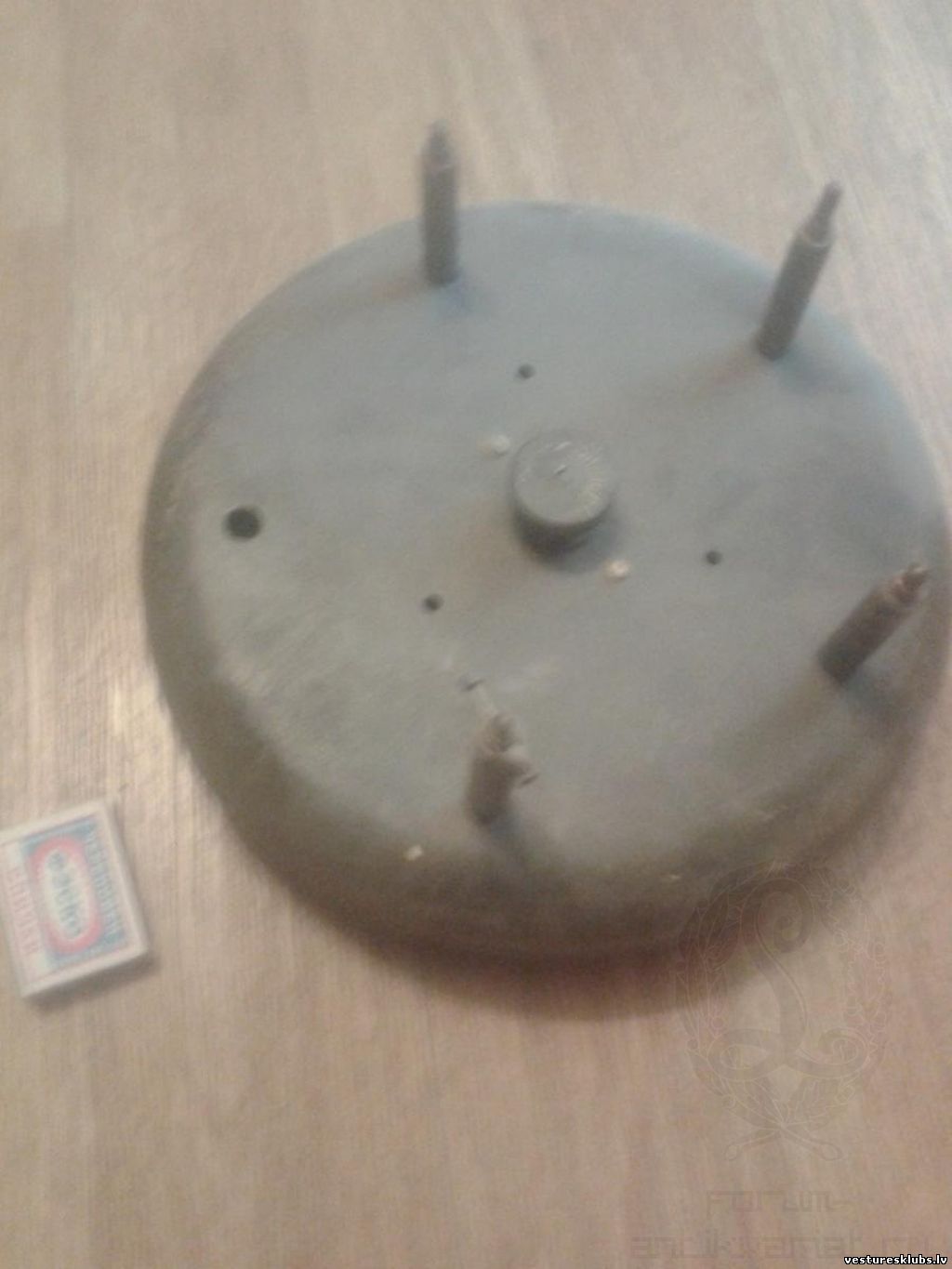

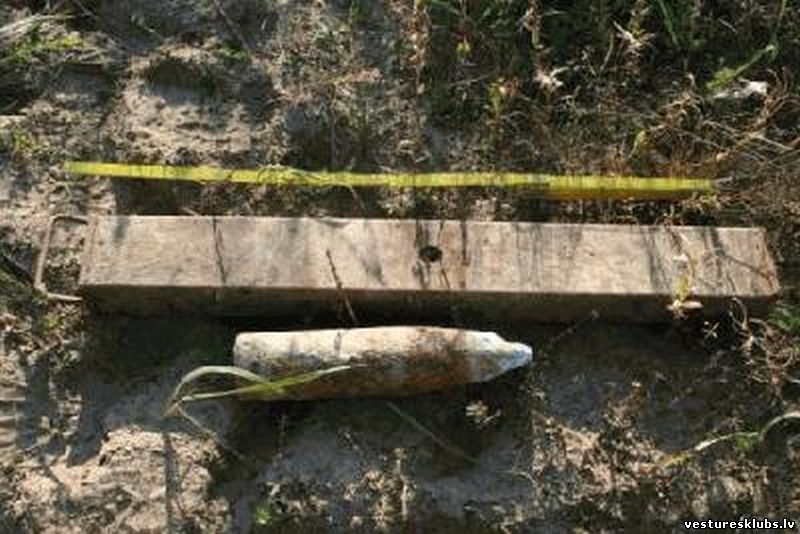

Divi dažādi varianti. Informācijas praktiski nav. Būtībā mīnas R.Mi.43 samazināts variants.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 10:26 | Komentāri # 593
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Leichte Panzermine (L.Pz.Mi.)



Pieņemta Luftwaffe bruņojumā jau 1939. gadā. Ar to apgādāja gaisa desanta vienības. Diametrs 263 mm, augstums 90 mm. 1942. gadā noņemta no ražošanas. Latvijas teritorijā nevajadzētu būt...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 15:22 | Komentāri # 594
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Holzmine 42 (H.Mi.42)

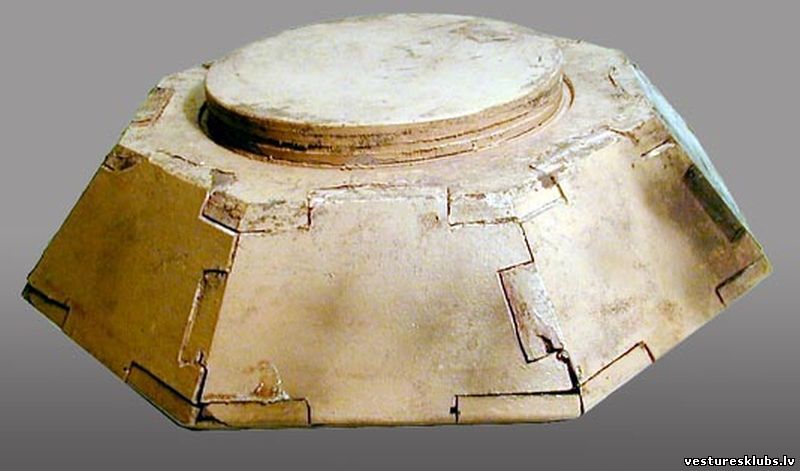

Izstrādāta 1942. gada aprīli kā palīgmīna (Behelfsminen), iesaistot bruņojuma ražošanā sīkos kokapstrādes uzņēmumus. Koka korpusa izmēri apmēram: garums 330 mm, platums 310 mm, augstums 120 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 15:24 | Komentāri # 595
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

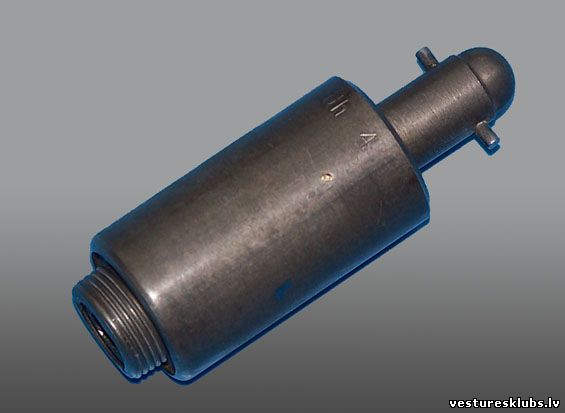

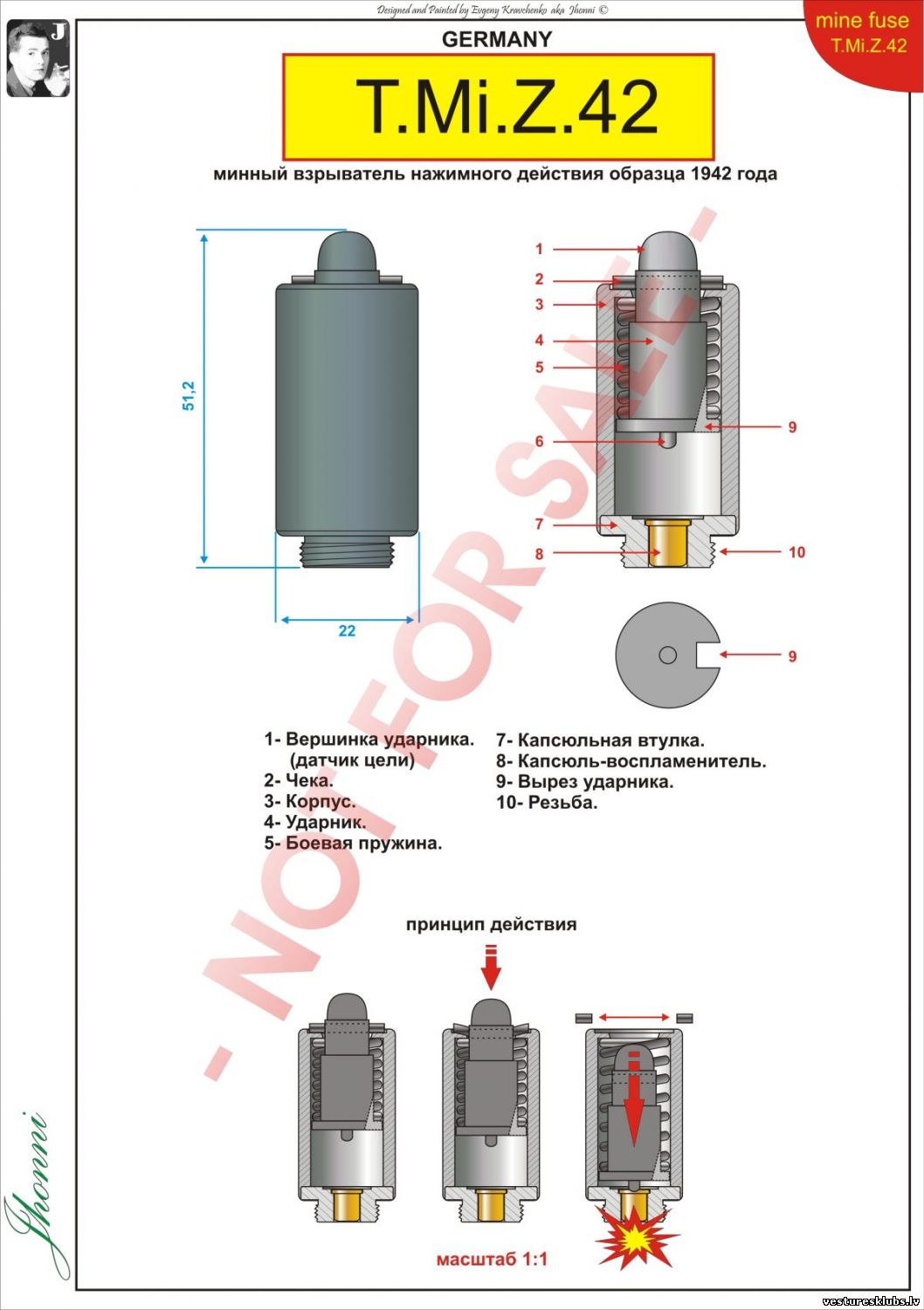

Aprīkotas ar detonatoru Z.Z. 42

Kara laika foto.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 26.Oktobrī.2016, 15:34 | Komentāri # 596
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Kara beigu posmā Vācija saražoja veselu lērumu Topfmine sērijas mīnu no organiskajām izejvielām, bet tās sīkāk neapskatīsim.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Oktobrī.2016, 04:20 | Komentāri # 597
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Prettanku mīnas (PSRS)

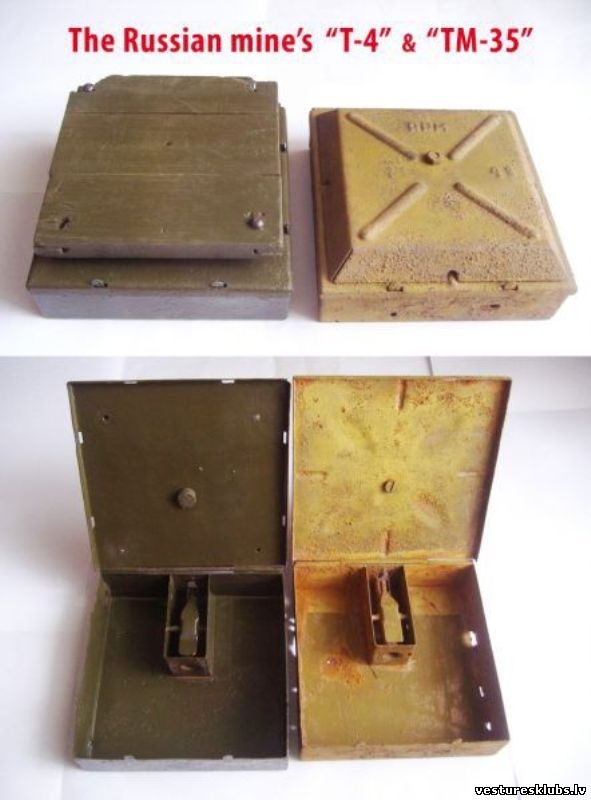

Т-4 (T-IV)

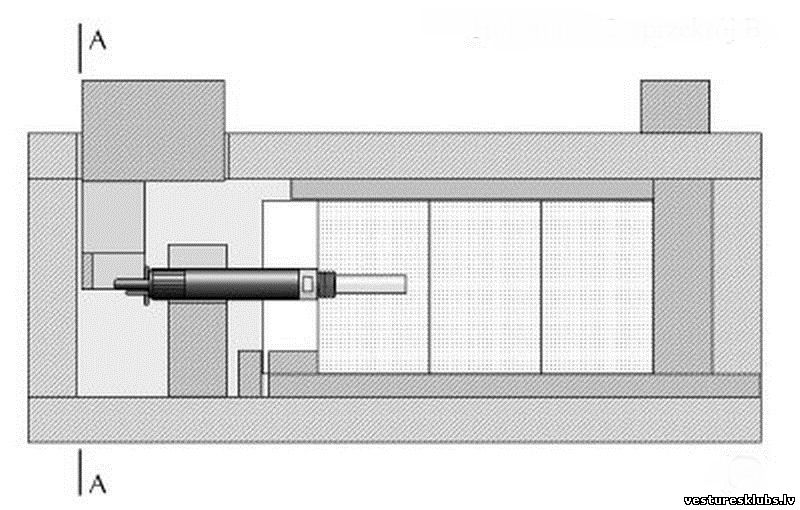

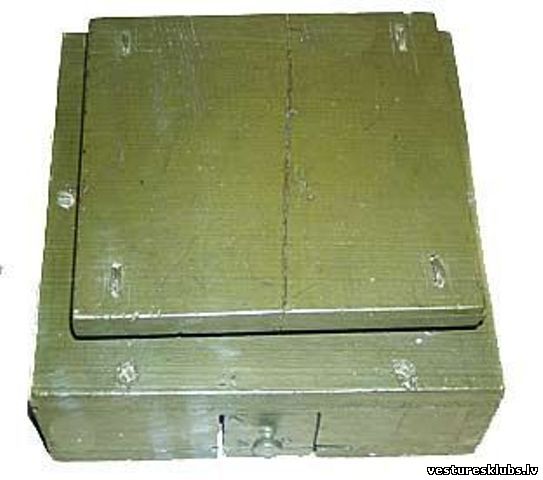

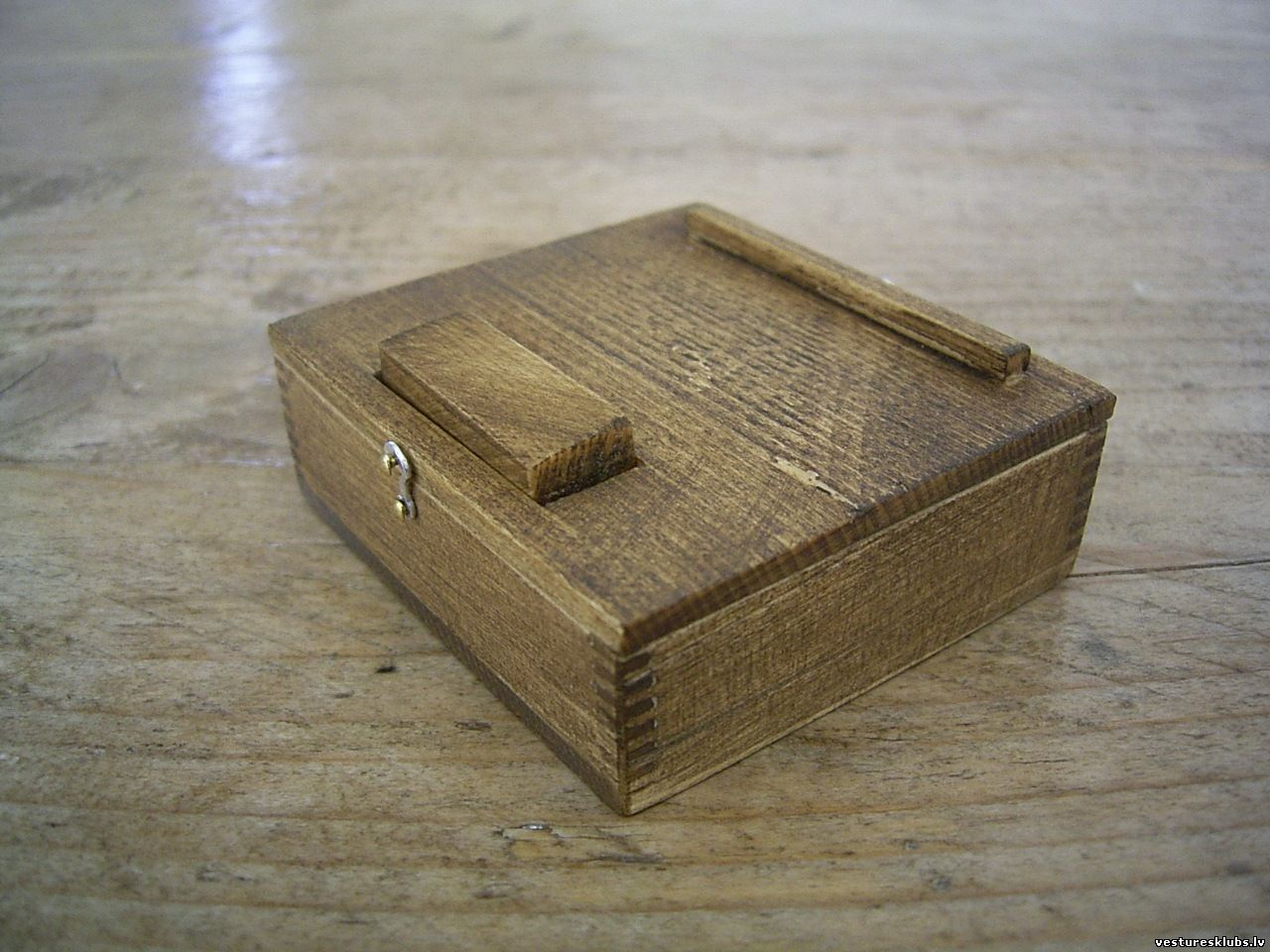

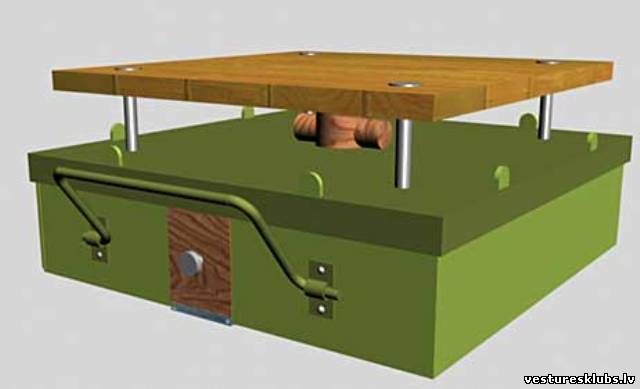

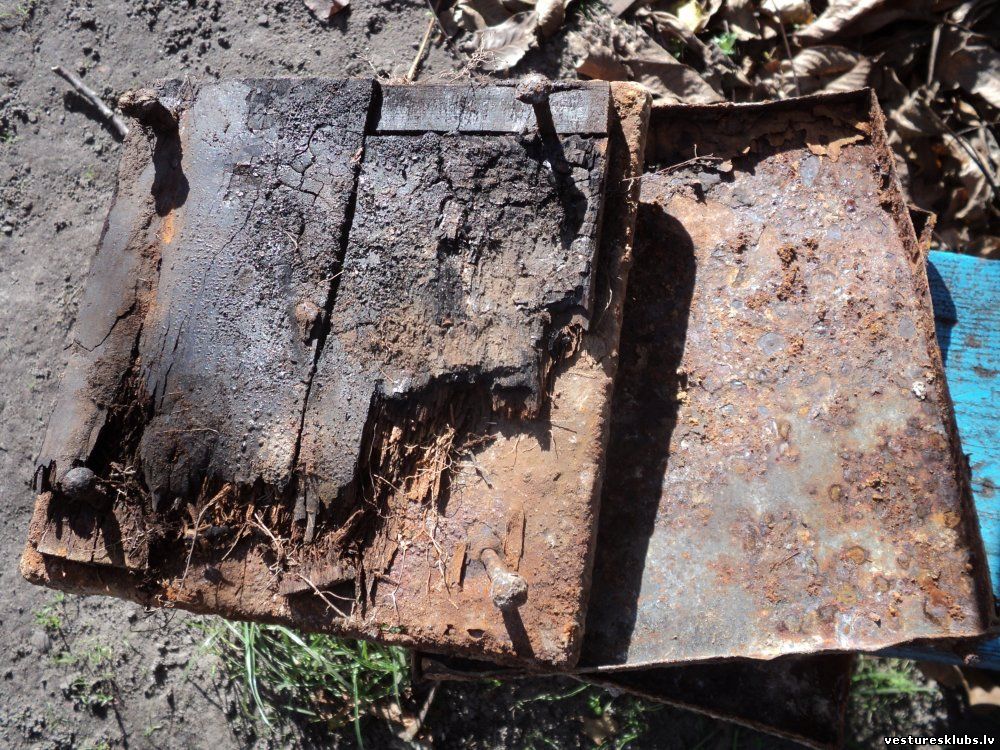

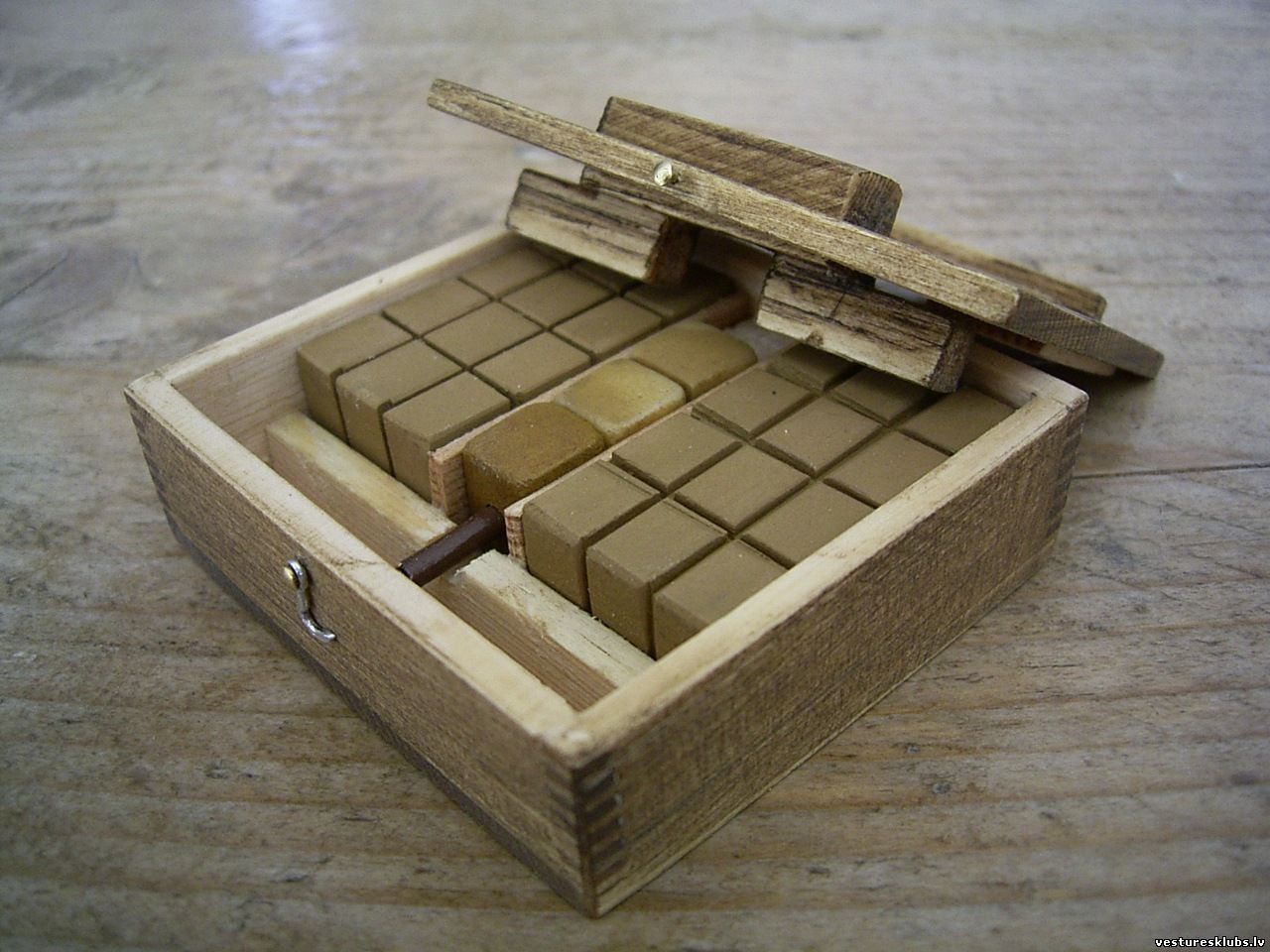

Mīna izstrādāta 1932. gadā. Tai bija koka vai metāla korpuss (220×220×60 mm), virs kura uz 4 metāla stienīšiem (14) novietota koka plāksnīte (13). Uzbraucot uz mīnas, plāksnīte tiek nospiesta lejā. Tā iespiež koka tapu (15), tiek pārlauzta drošības tapiņa (16), tapa spiež sviru (9), savukārt, svira detonatoram УВ izvelk drošības sprostu(17)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Oktobrī.2016, 04:29 | Komentāri # 598
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šāds sviras mehānisms būs arī vēlākajām pirmskara krievu prettanku mīnām.

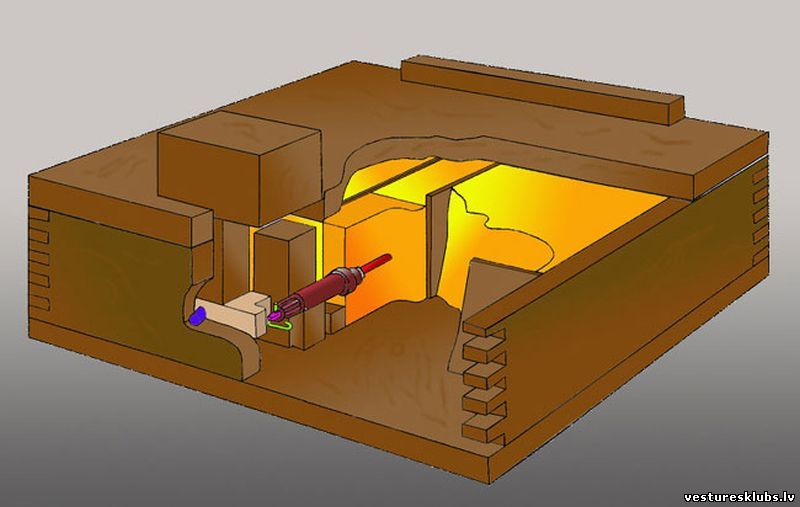

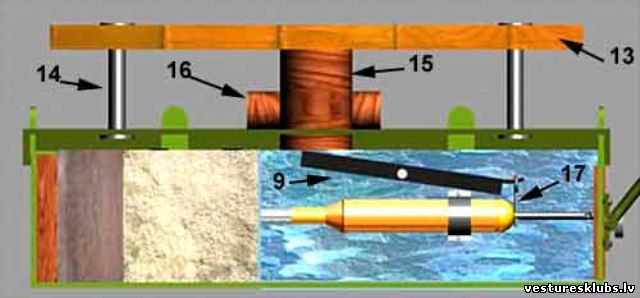

Mīnas trūkums - atstarpe starp korpusu un koka plāksni aizbira ar zemi, kā rezultātā tā nenostrādāja. Otrs būtiskais šīs un dažu nākamo prettanku mīnu trūkums bija tas, ka to uzstādīt vai ierakt varēja vienīgi ar jau ieliktu detonatoru, kas bija bīstami.

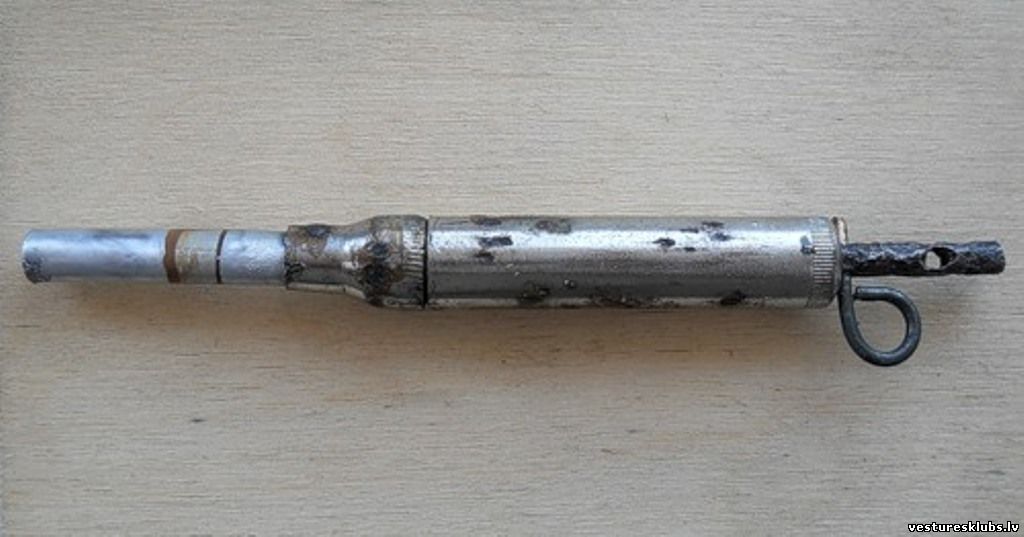

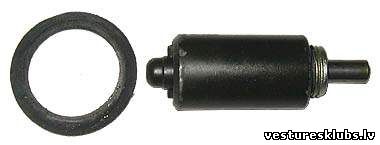

Izmantoja detonatoru УВ
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Oktobrī.2016, 04:30 | Komentāri # 599
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Sastopama 1941. gada kauju vietās.Ļoti rets atradums pat Krievijā!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Oktobrī.2016, 20:50 | Komentāri # 600
Stāstnieks

Komentāri: 11625
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		ТМ-35 un ТМ-35М

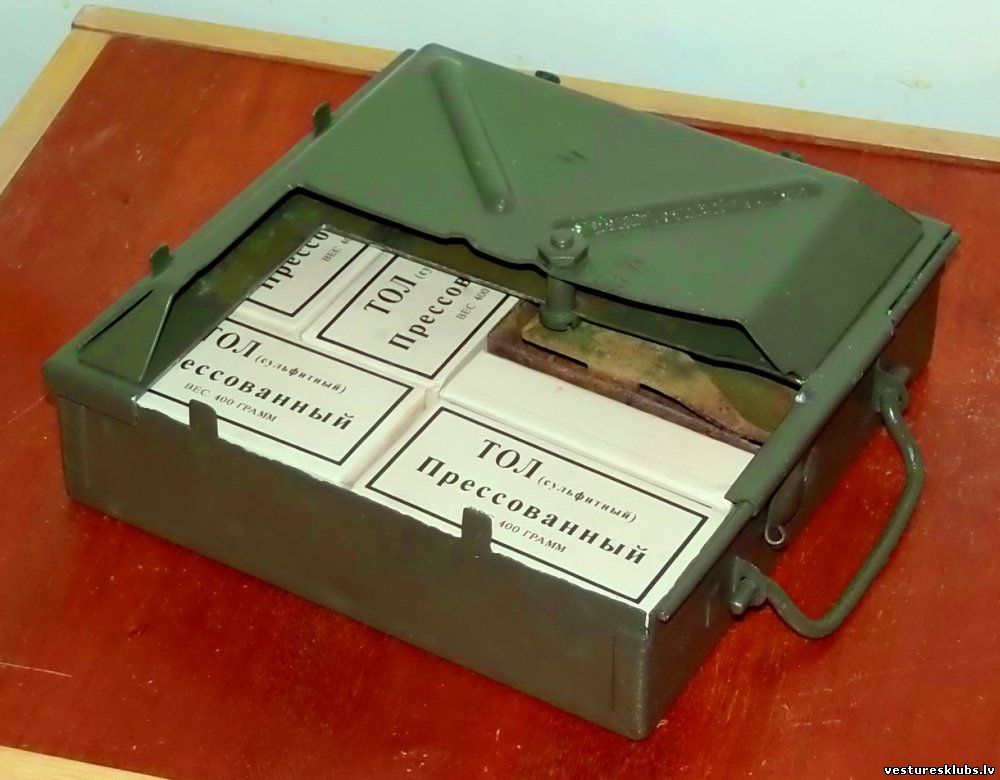

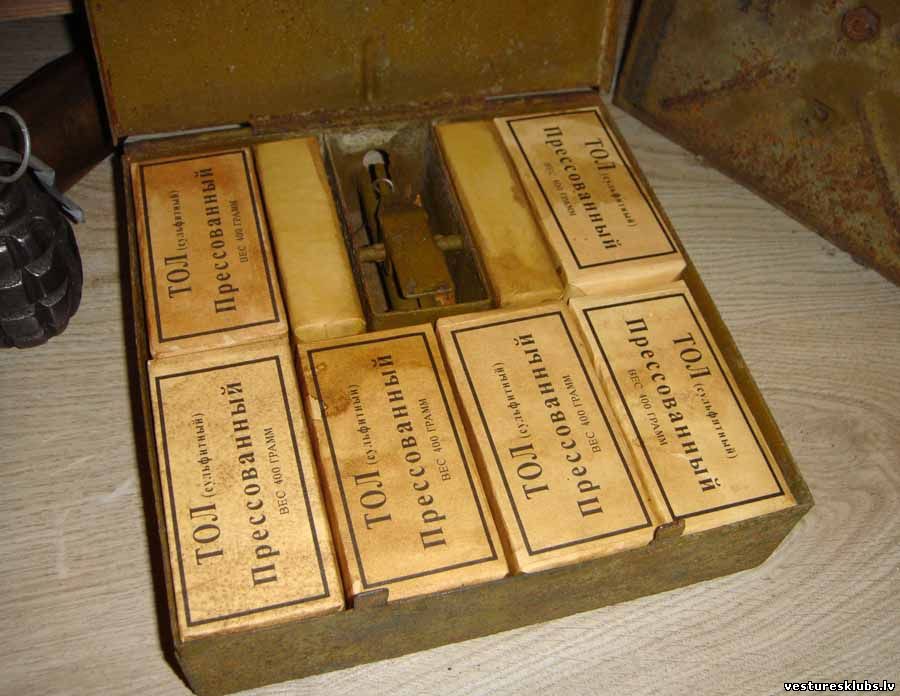

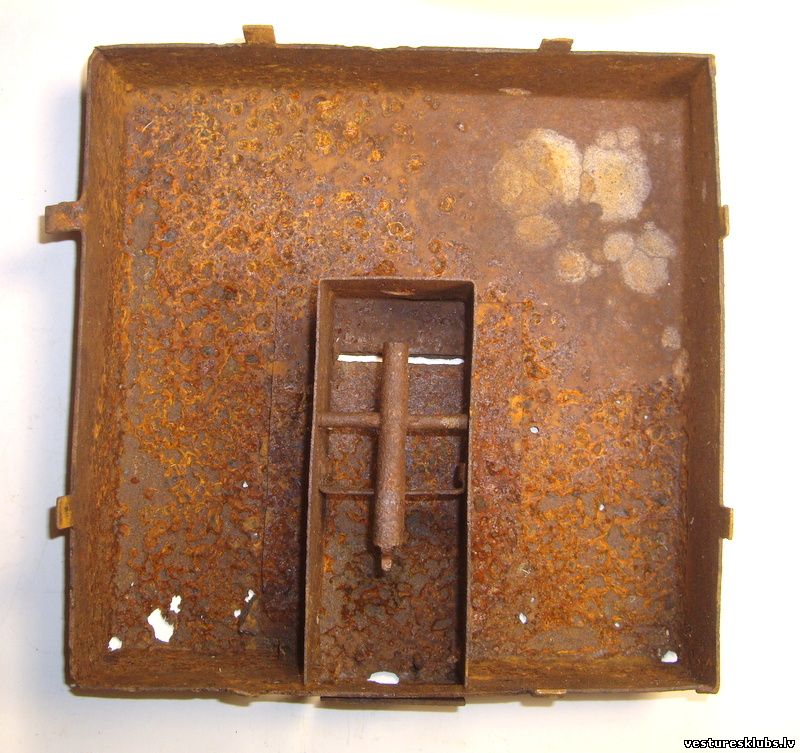

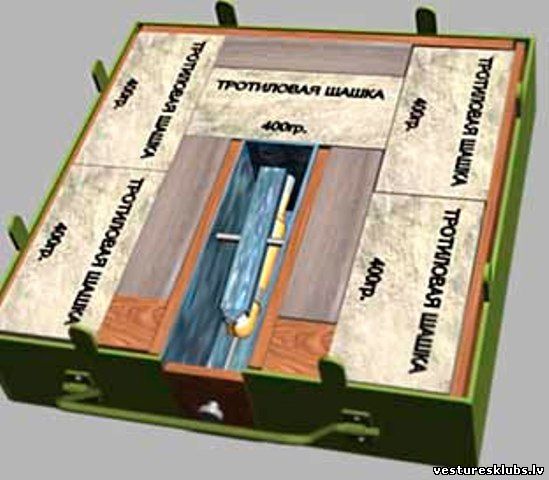

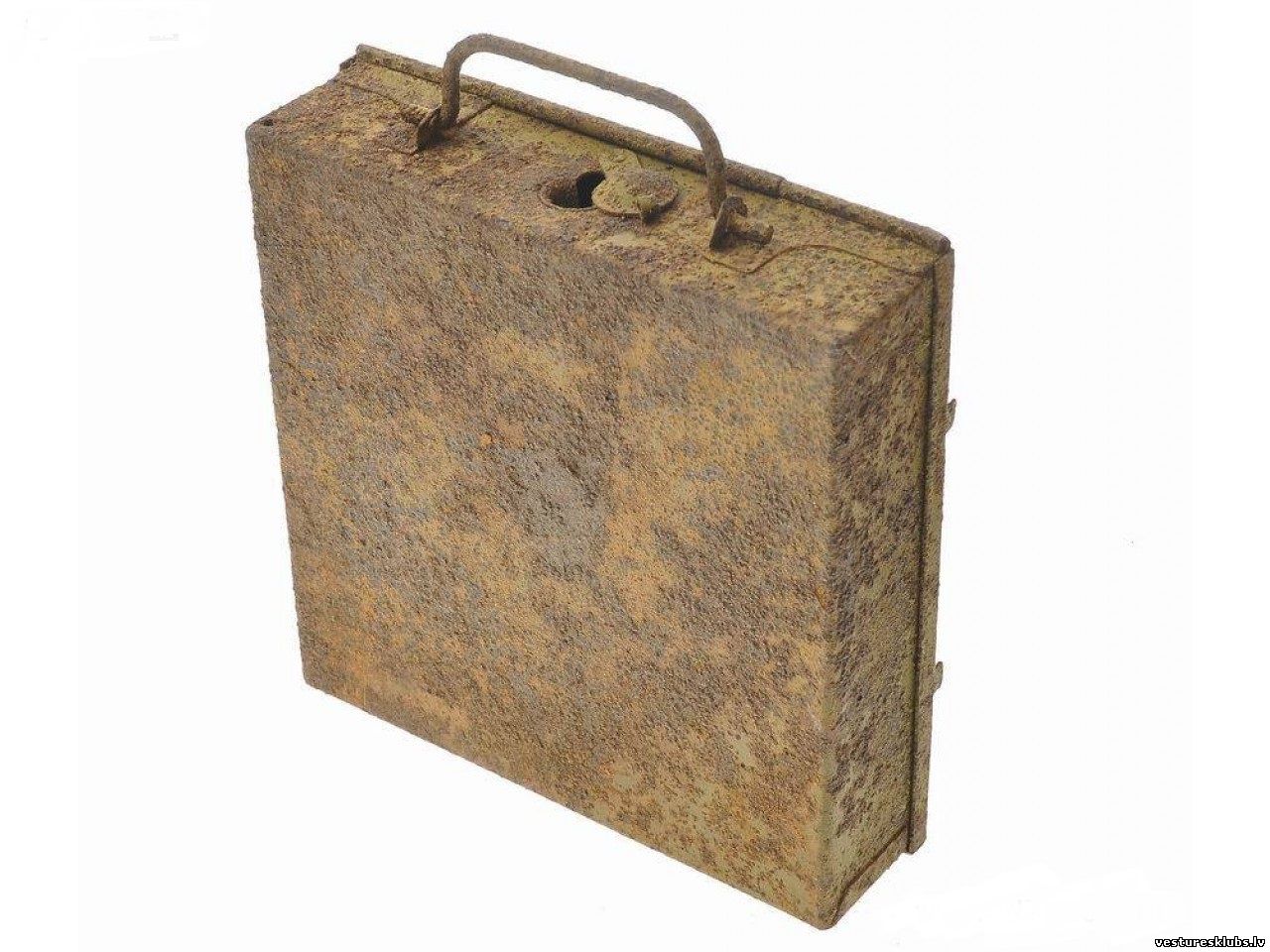

Bruņojumā pieņemta 1935. gadā. Metāla kaste (230×220×85 mm) ar trotila briketēm (2,8 kg) un detonatoru.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
