Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 18:56 | Komentāri # 626
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Variants ar detonatoru


Pats vienkāršākais - ar lupatas vīšķi


Transportēja koka vai cinkota skārda kastēs.
Krievu variants:


Vācu variants:

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 19:00 | Komentāri # 627
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Dažas kara laika fotogrāfijas.


Nav informācijas, vai Latvijā kāds izracis, bet Vērmahta pudeli arī tukšu var atpazīt pēc rievām.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 24.Maijs.2017, 06:23 | Komentāri # 628
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Reaktīvie granātmetēji (Vācija)

Faustpatrone 30 Klein (Faustpatrone 1, Panzerfaust Klein)



Kumulatīvais prettanku vienreizizmantojamais bezatsitiena ierocis. Izstrādāts firmā HASAG Hugo Schneider AG, un 1943. gada vasarā nonāca armijas rīcībā.
Tās svars 3,2 kg, efektīvs šāviena attālums 30 m, bruņu caursistspēja - 140 mm, granātas kalibrs (diametrs) - 95 mm, caurules diametrs - 35 mm.



Tēmēšanas princips:

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 24.Maijs.2017, 06:27 | Komentāri # 629
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
No zemes nācis:


Salīdzinājumā ar Panzerfaust

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 25.Maijs.2017, 04:57 | Komentāri # 630
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Izšaujot granātu, pa stobra aizmuguri izšāvās reaktīvās liesmas strūkla. Šī iemesla dēļ šāvējam vajadzēja ieņemt pozīciju, lai aizmugurē neatrastos nekādi šķēršļi.



Stabilizators ar spārniņiem un detonatoru atradās stobrā. Tam klāt atlika vien pievienot pašu granātu.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 25.Maijs.2017, 06:24 | Komentāri # 631
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Panzerfaust 30 (Faustpatrone 2, Panzerfaust Gross)



Armijas bruņojumā nonāca praktiski reizē ar Faustpatrone 30 Klein. Atšķīrās ar lielāku granātas kalibru - 150 mm, svaru - 6,9 kg, caurules diametru - 44 mm un lielāku bruņu caursistspēju - 200 mm. Tēmēšanas un šaušanas princips neatšķīrās. Caurules biezums - 2 mm



No vēlāk ražotajiem Panzerfaust 60 un Panzerfaust 100, vizuāli varāja atšķirt pēc tēmekļa.
Augšā Panzerfaust 30, apakšā Panzerfaust 60 vai Panzerfaust 100


Transportēja koka kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 25.Maijs.2017, 06:32 | Komentāri # 632
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Izrakti eksemplāri

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 25.Maijs.2017, 18:46 | Komentāri # 633
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Panzerfaust 60



Armijas rīcībā nonāca 1944. gada augustā. No Panzerfaust 30 atšķīrās ar svaru - 8,5 kg, Caurules diametru - 50 mm, biezumu - 3 mm, bet vizuāli visvieglāk atšķirt pēc tēmekļa.
Tēmeklis bija paredzēts šaušanai no 30 m, 60 m (optimālais) un 80 m


Vēl viena būtiska nianse, kas nebija Panzerfaust 30 ir tēmēšanas izcilnis uz pašas granātas.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 25.Maijs.2017, 18:50 | Komentāri # 634
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Transportēja koka kastēs.


Šaušanas pamācība:



Vēsturiskas fotogrāfijas:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 25.Maijs.2017, 19:39 | Komentāri # 635
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Panzerfaust 100



Armijā nonāca 1944. gada vēlā rudenī - ziemas sākumā. Svars - 9,4 kg, caurules diametrs - 60 mm (informācija jāpārbauda!), tēmeklis ar iedaļām 30 m, 60 m, 80 m un 100 m.

Vizuāli grūti atšķirams no Panzerfaust 60. Būtiska atšķirība ir trijstūrveida stabilizatora spārniņi (tiesa, par to neesmu 100% pārliecināts,
informācija ir pretrunīga
):

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 26.Maijs.2017, 03:01 | Komentāri # 636
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Vēl viana nozīmīga nianse. Panzerfaust 100 šaušanas attālumu izdevās palielināt, izmantojot 2 melnā pulvera lādiņus:


Panzerfaust 60 tāds ir tikai viens:

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 26.Maijs.2017, 03:59 | Komentāri # 637
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Panzerfaust 150

(foto no Bundesvēra muzeja Drēzdenē)

Armijas rīcībā nonāca 1945. gada pavasarī - īsi pirms kapitulācijas. Galvenā vizuālā atšķirība ir granātas formā.



Ap šo ieroci ir daudz neskaidrību. Izdevumā "Waffen und Geheimwaffen des Deutschen Heeres 1933.— 1945." tas attēlots šādi:


Savukārt "Deutsches Waffen- Journal" uzskata, ka tas ir Panzerfaust 250 modelis, bet Panzerfaust 150 izskatījies šāds:


Interesanti, ka Panzerfaust 150 bija paredzēts izmantot līdz 10 reizēm, tas liek domāt, ka arī stobram vajadzēja būt atširīgas konstrukcijas. Ir viedoklis, ka, ražošanas jaudu nepietiekamības dēļ, armijas rīcībā nonāca arī hibrīdi - Panzerfaust 150 granāta ar Panzerfaust 100 stobru.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 26.Maijs.2017, 04:09 | Komentāri # 638
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šopavasar Kurzemes Cietoksnī starp Priekuli un Vaiņodi atradās pāris granātu:


Pilnīgi iespējams, ka pēc kara krievi mācībās šāvuši ar РПГ-2...

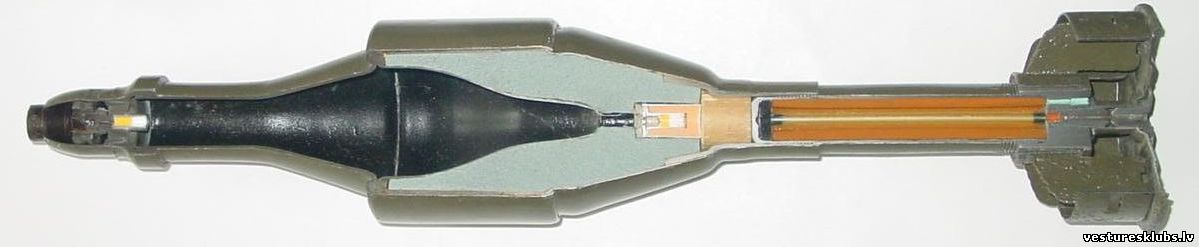

Salīdzināšanai granātas foto no muzeja:

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 27.Maijs.2017, 19:41 | Komentāri # 639
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
"Ofenrohr" jeb Raketenpanzerbuchse 43 (RPzB.43)



Kumulatīvais prettanku daudzkārtizmantojamais bezatsitiena ierocis. Izstrādāts firmā HASAG Hugo Schneider AG 1943. gada septembrī.
Karavīru vidū iesaukts par "Ofenrohr" - "Dūmvads"

Daudzos avotos minēts, ka tas ir analogs trofejās iegūtajai amerikāņu "Bazukai" (Bazooka, M1), kas īsti neatbilst patiesībai. Pie šāda tipa ieroča vācu inženieri strādāja jau kopš 1941. gada, kā rezultātā radās firmas WASAG radītais 88mm Raketenwerfer «Puppchen» 43 (RWr.43)

Šaušanas attālums pa kustīgu mērķi - 200m, pa nekustīgu - 700m, caursita 200mm biezu bruņu.

Tomēr firmas HASAG radītais 88mm Raketenpanzerbuchse 43 (RPzB.43) "Ofenrohr", lai arī nešāva tik tālu, bija ražošanā krietni lētāks un parocīgāks. Tiesa, palaišanas iekārta bija konstruēta pēc amerikāņu "Bazukas" parauga, bet pati granāta bija krietni efektīvāka. Šaušanas ātrums - 10 šāvieni minūtē (amerikāņu versijai - 4 šāvieni minūtē)
Saušanas attālums - 150 m, caursita 210mm biezu bruņu, un 160mm bruņu 40* leņķī.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 27.Maijs.2017, 20:09 | Komentāri # 640
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
No Panzerfaust atšķīrās ar to, ka reaktīvais lādiņš atradās pašā granāta, kas arī ļāva sasniegt lielāku šaušanas attālumu.
Lai granātas izmestās karstās dūmgāzes nekaitētu šāvējam, tam bija nepieciešams uzvilkt gāzmasku un speciālus cimdus.



Granāta RPzB Gr.4312



Granātas diametrs 88mm, garums 490 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 27.Maijs.2017, 20:23 | Komentāri # 641
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
"Panzerschreck" jeb Raketenpanzerbuchse 54 (RPzB.54)



Kumulatīvais prettanku daudzkārtizmantojamais bezatsitiena ierocis. Izstrādāts firmā HASAG Hugo Schneider AG 1944. gadā.
Atšķirībā no Raketenpanzerbuchse 43 (RPzB.43) "Ofenrohr", stobrs bija aprīkots ar aizsargvairogu.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 27.Maijs.2017, 20:29 | Komentāri # 642
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Granāta RPzB Gr.4322

Granātas RPzB Gr.4322 diametrs 88mm, garums 650 mm.
Salīdzinājumā ar granātu RPzB Gr.4312 (augšā)





Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 28.Maijs.2017, 23:25 | Komentāri # 643
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Luftfaust-B (Fliegerfaust)



Firmas HASAG Hugo Schneider AG 1945. gada februārī radītais 9 stobru reaktīvais zenītgranātmetējs - raķetes zeme - gaiss priekštecis. Paredzēts apkarot zemu lidojošās triecienlidmašīnas. Armijas rīcībā paspēja nonākt ap 80 - 100 eksemplāru.
Ieroča garums 1500 mm, svars 6,5 kg, efektīvas šaušanas augstums 200 m, kalibrs 20 mm, patronas garums 228 mm.



Munīcija - 9 gabalas 20 mm šķembu-aizdedzinošās patronas (20 mm R.SprGr).


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 28.Maijs.2017, 23:38 | Komentāri # 644
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Transporta variants - palaišanas iekārta ar 8 munīcijas komplektiem



Vēsturiska fotogrāfija ar Luftfaust-B Berlīnes gruvešos pie Hotel Adlon.



Saglabājušies eksemplāri:
Bundesvēra muzejs Drāzdenē



Centrālajā bruņoto spēku muzejā Maskavā


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 28.Maijs.2017, 23:47 | Komentāri # 645
Stāstnieks

Komentāri: 5658
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Iespējams, ka oriģināls no kādas privātkolekcijas



Šāva, līdzīgi kā ar Panzerschreck - no pleca.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
