Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijs.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Oktobris.2016, 21:01 | Komentāri # 601
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Detonatora aktivizēšana identiska kā citām krievu "kastes tipa mīnām".


Detonators МУВ

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Oktobris.2016, 21:12 | Komentāri # 602
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Par cik sprāgstvielas daudzums izrādījās nepietiekams, 1939. gadā tika radīta mīna ТМ-35М. Tās vienīgā atšķirība - lielāks izmērs (augstums 115 mm), un lielāks trotila lādiņš (4 kg), turklāt šajā mīnā tas bija nevis briketēs, bet ieliets.
Salīdzinājumā ar ТМ-35

Jau pēc "Ziemas kara" šīs mīnas pārtrauca ražot. To galvenais trūkums - sarežģītā un laikietilpīgā uzstādīšana. Tumsā to vispār nevarēja veikt. Krājumos esošās tika, pa lielākai daļai, izlietotas jau 1941./42. gadā.

Izrakts eksemplārs.


Kara laika foto

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 27.Oktobris.2016, 21:54 | Komentāri # 603
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
ТМ-39 un ТМД-40



Bruņojumā no 1939. gada. Atšķirībā no iepriekš aprakstītajām, šī bija aprīkota ar diviem МУВ detonatoriem (pa vienam katrā galā). Darbības princips identisks. Metāla korpusa izmērs 600×130×122 mm. Pildīta ar trotila briketēm (2,8 kg). Uzstādīšana, 2 detonatoru dēļ, vēl sarežģītāka un laikietilpīgāka. Sapieru vidū nebija iecienīta.
Šī pavisam noteikti ir atrodama arī Latvijā! Es tādu izcēlu Priekules pusē. Ja neaizmirsīšu, rīt ielikšu bildi...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 28.Oktobris.2016, 04:55 | Komentāri # 604
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
1940. gadā, lai palielinātu produkcijas apjomus, sāka ražot identisku mīnu, tikai ar koka korpusu ТМД-40. Augšā fotogrāfijās redzamas abas mīnas.



Kastes izmēri 600×140×105 mm. Izmēri gan dažādos aprakstos mainās, bet tas iespējams saistīts ar katras galdniecības rīcībā esošajiem izejmateriāliem. Galvenais, lai iekšpuse atbilst standartam.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 29.Oktobris.2016, 18:09 | Komentāri # 605
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

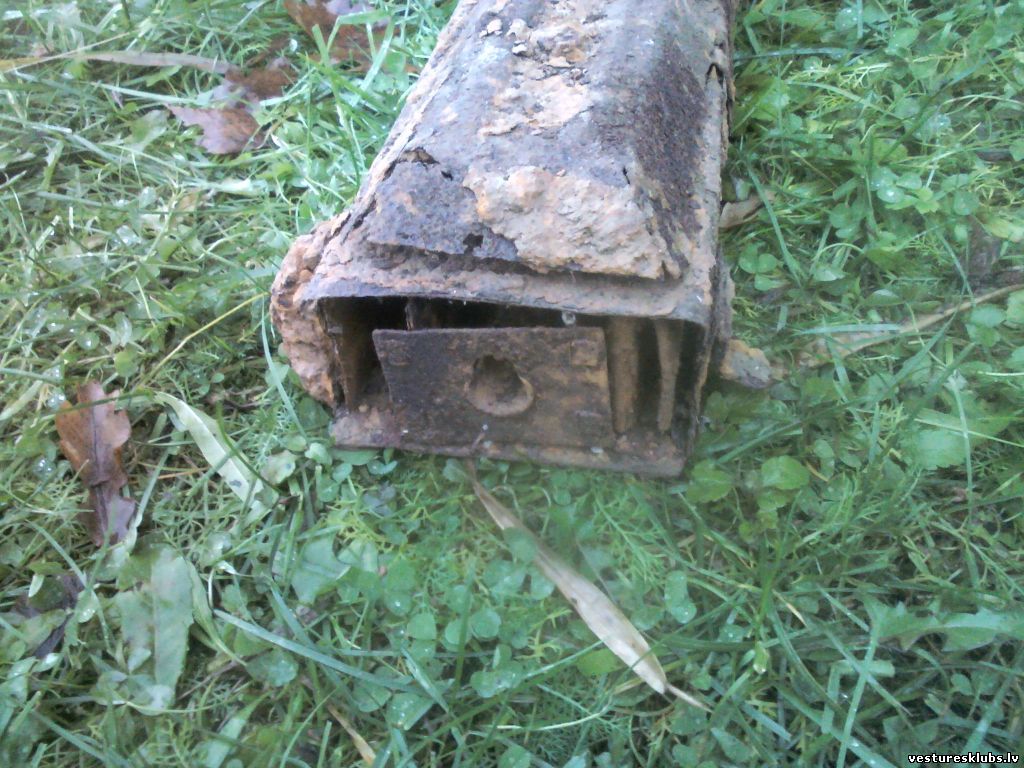

Kurzemē atrastais ТМ-39 eksemplārs (diezgan bēdīgā stāvoklī)


un aktivizēšanas mehānisms

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 29.Oktobris.2016, 19:52 | Komentāri # 606
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

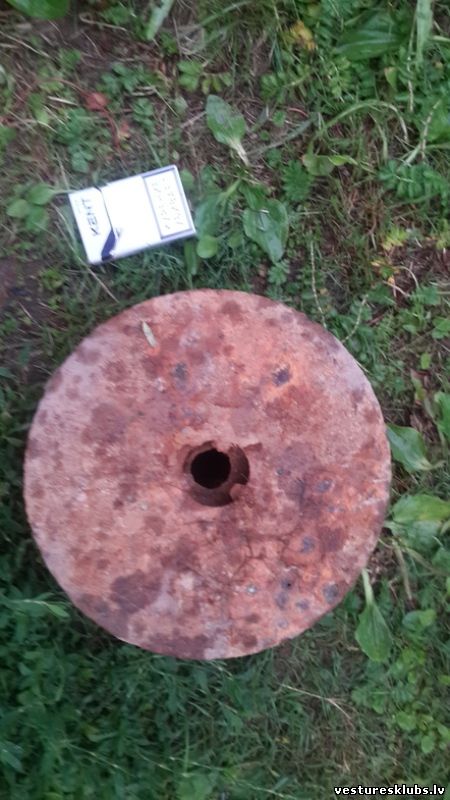

ПМЗ-40



Bruņojumā pieņemta 1940. gadā. Mīnai metāla korpuss, diametrs 280 mm, augstums 115 mm, sprāgstvielas masa 2,8 kg. Mīnas uzstādīšanas process bija ļoti sarežģīts. Tam vajadzēja speciāli apmācītus sapierus, tāpēc 1941. gada rudenī to pārtrauca ražot, līdz gada beigām izlietoja rezerves, un 1942. gadā tā vairs nekur neparādās.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 29.Oktobris.2016, 19:56 | Komentāri # 607
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Aprīkota ar detonatoru МВ-3


Kara laika foto.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 29.Oktobris.2016, 20:31 | Komentāri # 608
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
ТМ-41



Sakarā ar to, ka Sarkanās Armijas bruņojumā esošās mīnas, sākoties karam, izrādījās mazefektīvas, vai nepraktiskas, 1941. gada rudens sākumā tika radīta jaun mīna TM-41. Tai bija metāla korpuss, diametra 265 mm, augstums 145 mm, sprāgstvielas masa 3,8 kg. Mīna lēta ražošanā un vienkārša ekspluatācijā.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 29.Oktobris.2016, 20:39 | Komentāri # 609
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...


Mīnas apakšā atvere tās piepildīšanai ar sprāgstvielu (mīnai TM-44 tā ir sānos)


Detonators arī vienkāršs un drošs МВ-5


Tomēr 1942. gadā, sakarā ar daudzu metālapstrādes un tērauda ražošanas rūpnīcu zaudēšanu, un citu veidu ieroču ražošanas prioritāti, no TM-41 atteicās, tās vietā priekšroku dodot koka korpusa mīnām.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Oktobris.2016, 04:34 | Komentāri # 610
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
TM-44



Sakarā ar rūpniecisko jaudu palielināšanos, 1944. gadā tika atsākta prettanku mīnu ar metāla korpusa ražošanu. Jaunā mīna ar nosaukumu TM-44 bija lielāka tilpuma, tātad ar lielāku sprāgstvielas daudzumu. Diametrs 250 mm, augstums 170 mm, sprāgstvielas masa 7,25 kg.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Oktobris.2016, 04:41 | Komentāri # 611
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
No TM-41 viegli atšķirt pēc sānos novietotās sprāgstvielas iepildīšanas atveres.


Detonators tāds pat - МВ-5

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Oktobris.2016, 05:13 | Komentāri # 612
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
АКС



30.to gadu beigās izstrādāta "antenas mīna". Metāla korpuss (215×215×110 mm), pildīts ar trotila briketēm (6 kg), un, mums jau zināmo, detonatora aktivizēšanas mehānismu.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Oktobris.2016, 05:18 | Komentāri # 613
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tanks vai cits transporta līdzeklis nolieca "antenu", un aktivizēja mīnu.


Tādas pašas mīnas it kā esot bijušas arī ar koka korpusu (230×230×120 mm)

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Oktobris.2016, 05:26 | Komentāri # 614
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Koka korpusa prettanku mīnas ТМД-42, ЯМ-5, ЯМ-5К, ЯМ-5М, ЯМ-5У, ЯМ-10

Vesela rinda dažādu koka korpusa mīnu, kuras sīkāk neapskatīsim, jo pastāv ļoti maza iespēja tādu izrakt veselu...


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Oktobris.2016, 05:41 | Komentāri # 615
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Dažādi:

Kājnieku mīna PDM-6F (ПМД-6ф)

Viena no mīnas PDM-6 modifikācijām ar stikla pudeli. Par cik pastāv iespēja atrast šādu "stikla taru", tad apskatīsim to sīkāk.



Stikla trauks tika lietots, lai, kara laikā, trūcīgo izejvielu apstākļos, varētu izmantot dažādas lētākas sprāgstvielas, kuras jāsargā no mitruma. Pudeles izmērus neatradu, bet par tiem var spriest pēc kastītes izmēra - 190-200×86-94×45-55 mm. Detonators, visbiežāk bija МУВ.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Oktobris.2016, 05:51 | Komentāri # 616
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
PDM-6 mīnas tika transportētas koka kastēs dažādos daudzumos.

Kā redzams - labā zemītē saglabājas tīri smukas... trakais

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 02:12 | Komentāri # 617
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Dūmu sveces Nebelkerze 39 (Nb.K.39), Nebelkerze 39B (Nb.K.39B)


Atšķirībā no dūmu granātas sver ap 2 kg un dūmo līdz 4-7 min. Variants ar burtu B atšķīrās ar citu ķīmisko sastāvu.
Marķētas ar vienu baltu līniju.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 02:23 | Komentāri # 618
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

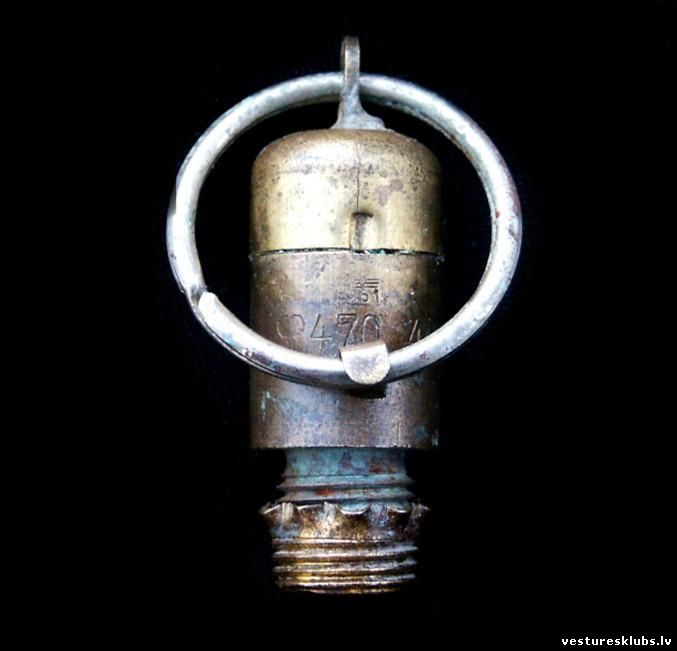

Aprīkoja ar detonatoriem An.Z.29 vai An.Z.39


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 02:28 | Komentāri # 619
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Transportēja koka kastēs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 02:48 | Komentāri # 620
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Dūmu svece Schnellnebelkerze 39 (Nb.K. S. 39)



Marķēta ar divām baltām līnijām.
Tika uzstādīta uz tankiem, izšāva ar granātmetēju Nebelkerzen-Wurfgerät.


Paredzētas, lai veidotu dūmu aizsegu tankam atkāpjoties. Diemžēl dūmu sveces aktivizējās arī no ložu vai šķembu trāpījuma, tādējādi bieži demaskējot tanku pirms laika. Tāpēc pēc 1943. gada jūnija jauniem tankiem dūmu granātmetējs vairs netika uzstādīts.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 18:38 | Komentāri # 621
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
"Molotova kokteilis"

Šī ieroča vēsture sākās vēl 1895. gadā Kubā. WWI laikā degpudeles bija Krievijas Impērijas lidotāju arsenālā. Tās izmantoja gan Spānijas pilsoņu karā, gan japāņi kaujā pie Hasana ezera 1938. gadā. Nosaukums, savukārt, cēlies Somijā "Ziemas kara" laikā. Tā bija somu atbilde uz Molotova paziņojumu, ka jau rīt mēs vakariņosim Helsinku restorānā... shmiga
Pašā Krievijā šis nosaukums bija tabu līdz pat 80.to gadu beigām.
Te Somu ražojums.


Citu valstu varianti

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 18:43 | Komentāri # 622
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Vācija ar ražošanu nodarbojās veseli divi uzņēmumi. Pudeles bija ar speciālām rievām.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 18:47 | Komentāri # 623
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Krievijā pildījumi bija visdažādākie, bet pie katras pudeles pamācība.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 18:50 | Komentāri # 624
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Bija pat speciāla Mosin šautenei domāta mortīra - pudeļmetējs.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Novembris.2016, 18:53 | Komentāri # 625
Stāstnieks

Komentāri: 5526
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

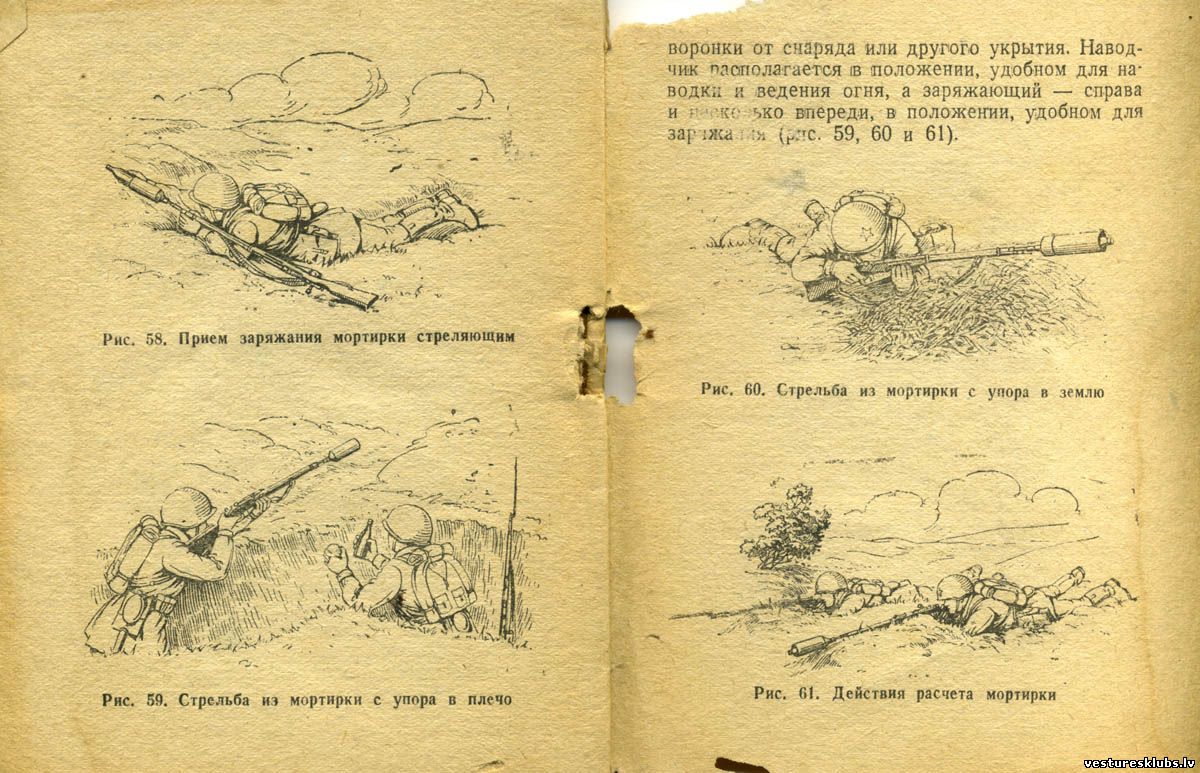

Te sīka pamācība kā rīkoties.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
