Šāviņi, mīnas, garanātas un to identifikācija
ValduhaDatums: Svētdiena, 05.Jūnijā.2016, 05:31 | Komentāri # 1
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šāviņu, mīnu, granātu un citu sprādzienbīstamu priekšmetu identifikācija.

1. Artilērijas lādiņi 1. - 11. lapa
2. Mīnmetēju mīnas 11. - 13. lapa
3. Reaktīvie lādiņi 13. - 15. lapa
4. Rokasgranātas 15. - 17. lapa
5. Dūmu granātas 17. - 18. lapa
6. Prettanku granātas un magnētiskās mīnas 18. - 19. lapa
7. Aviācijas granāta 19. - 20. lapa
8. Pistoļu granātas 20. lapa
9. Šauteņu granātas 20. - 21. lapa
10. Pretkājnieku mīnas 21. - 23. lapa
11. Prettanku mīnas 23. - 25. lapa
12. Dažādi 25. lapa ...
13. Reaktīvie granātmetēji 26. lapa

Pielikumi:

Vērmahta artilērijas čaulu marķējuma kodi 7. lapa
Sarkanās Armijas artilērijas lādiņu un mīnmetēju mīnu indeksi 9. lapa
Sarkanās Armijas reaktīvo lādiņu indeksi 10. lapa
Stielhandgranate 24 (M-24) modifikācijas un neskaidrības 19. lapa
Vērmahta mācību granātas 21. lapa
Termiskā granāta Термитный шар ТШ-300 27. lapa

Kariņa racējiem vislielākās galvassāpes sagādā nesprāgušie WWII laika artilērijas lādiņi. Kas tas ir? Cik tas ir bīstams? Kas "lācītim" vēderā? Šie ir jautājumi, kuri rodas ik reiz, uzduroties kādai "kakai". Atrastais lādiņš var būt gan šauts, gan nešauts, gan izdedzis un nekaitīgs. Tāpēc noderīgi būtu apkopot un aprakstīt, biežāk sastopamos, lādiņus, to veidus un uzbūvi.

Brīdinājums!
Bīstama ir visa nesprāgusī munīcija! Ja nezinām - neaiztiekam un nenesam mājās!

Artilērijas šāviņu iedalījums.

1. Unitārie šāviņi - kuriem lādiņš ir kopā ar čaulu. Parasti maza un vidēja kalibra šāviņi līdz 88 mm.



2. Dalītie šāviņi - kuriem lādiņš, čaula un pulvera deva ir atsevišķi. Parasti vidēja un lielāka kalibra šāviņi no 50 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobrī.2016, 05:21 | Komentāri # 551
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		POMZ-2M (ПОМЗ-2M)

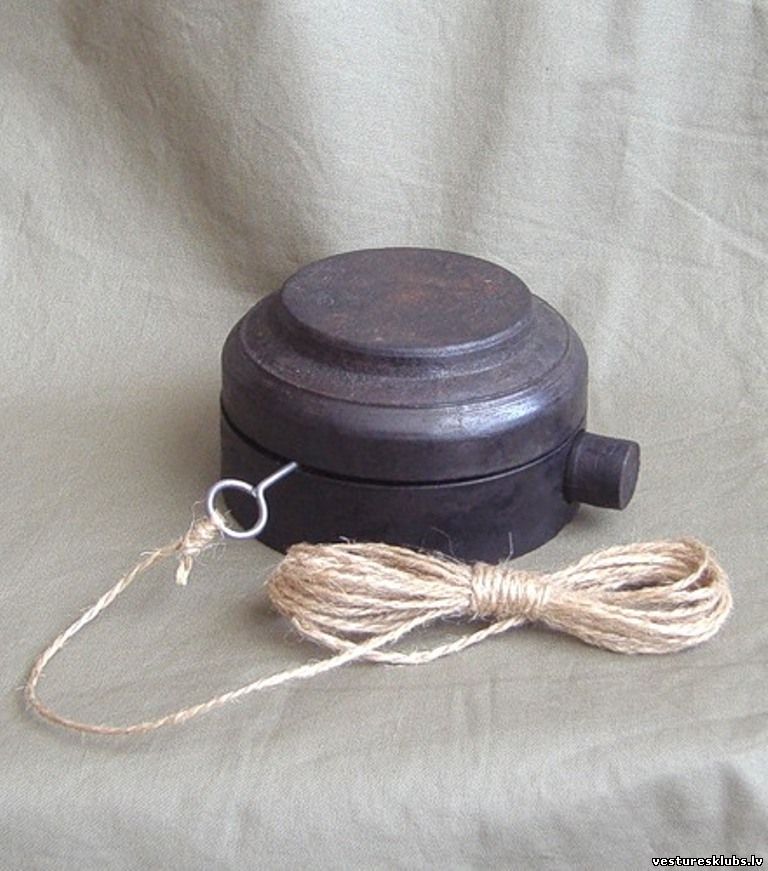

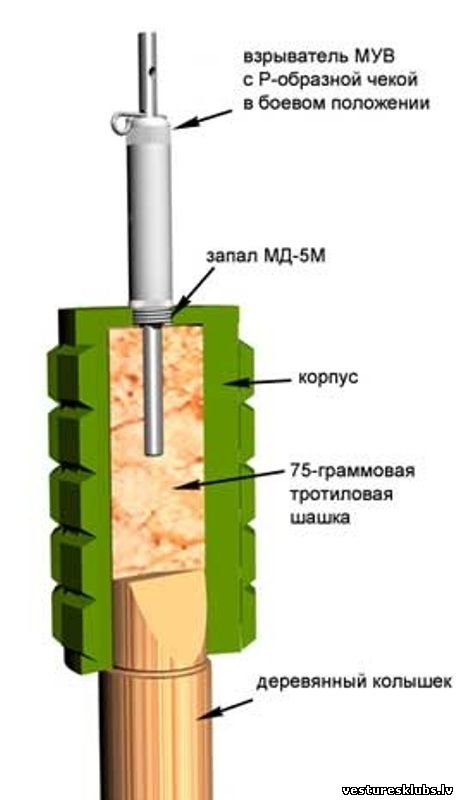

Augstums 107 mm, diametrs 60 mm, svars 1,2 kg.

Detonators МУВ ar kapsulu МД-5M ieskrūvējams.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 21.Oktobrī.2016, 05:26 | Komentāri # 552
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Īsa pamācība... trakais
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 05:11 | Komentāri # 553
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		PMD-6 un PDM-6M (ПМД-6, ПМД-6M)

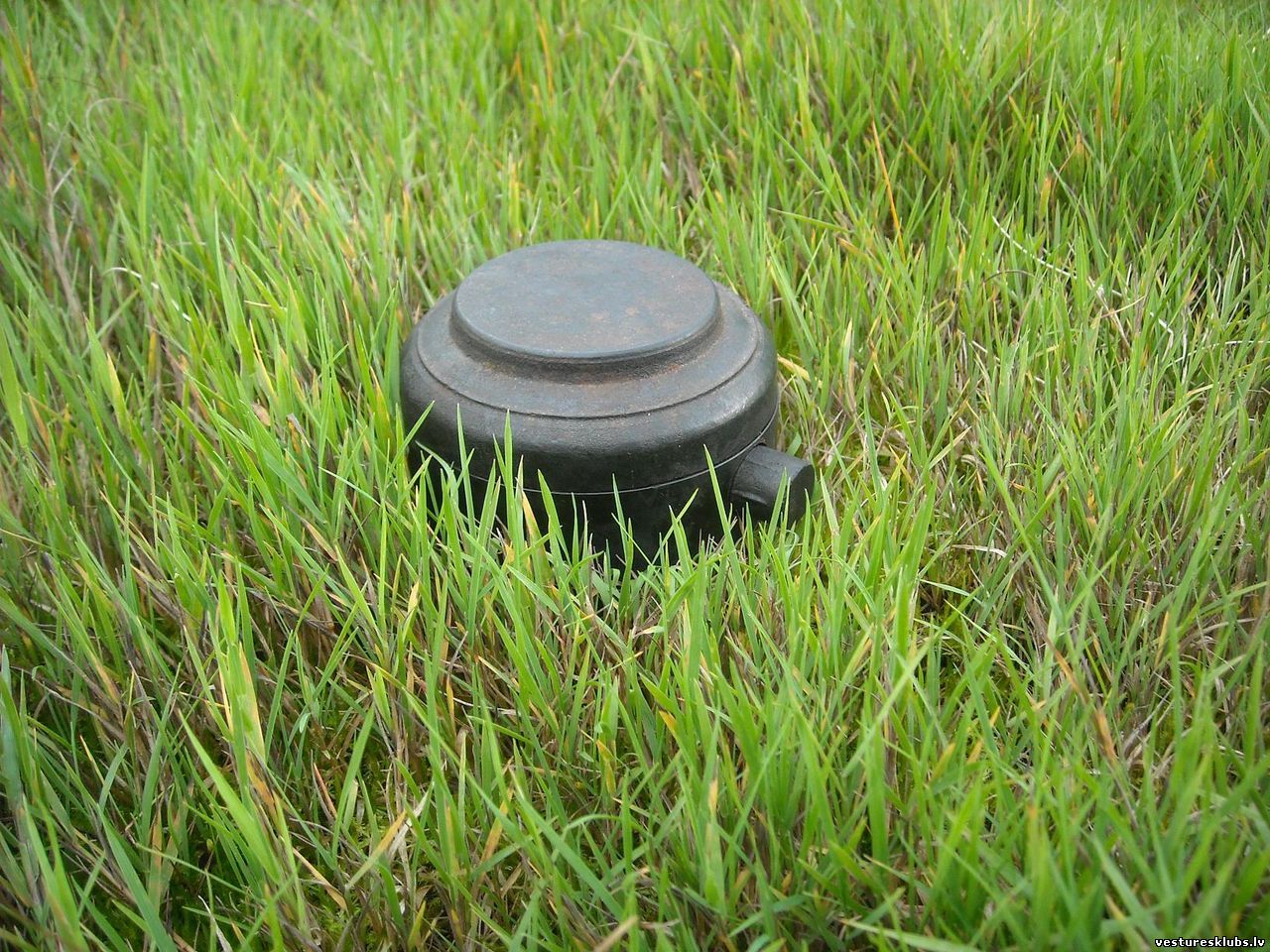

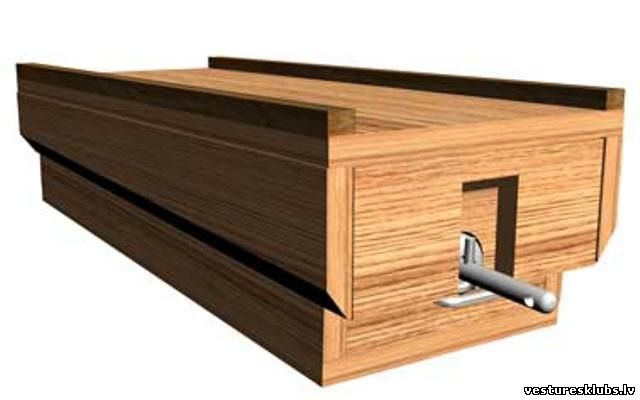

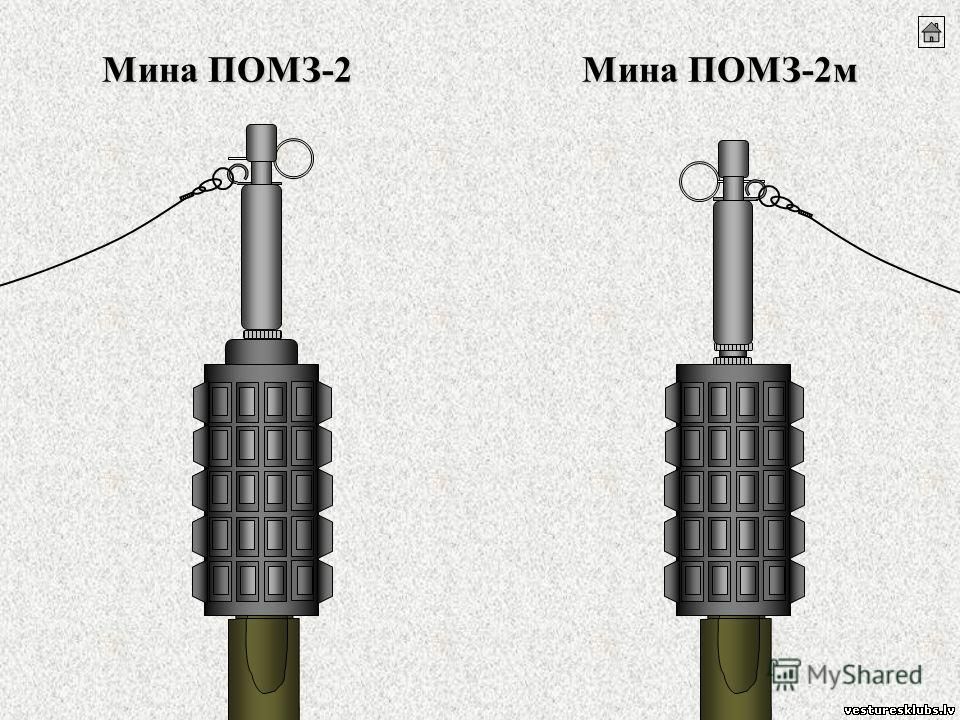

Analoga vācu Schützenmine 42.

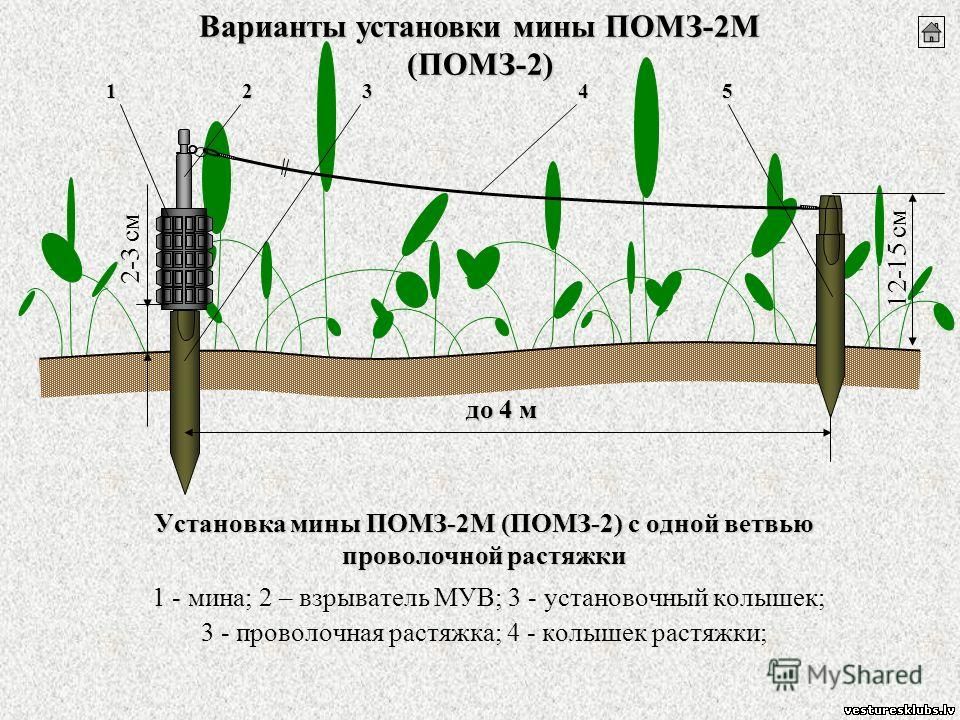

Parasti izmantoja detonatoru МУВ
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 05:14 | Komentāri # 554
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

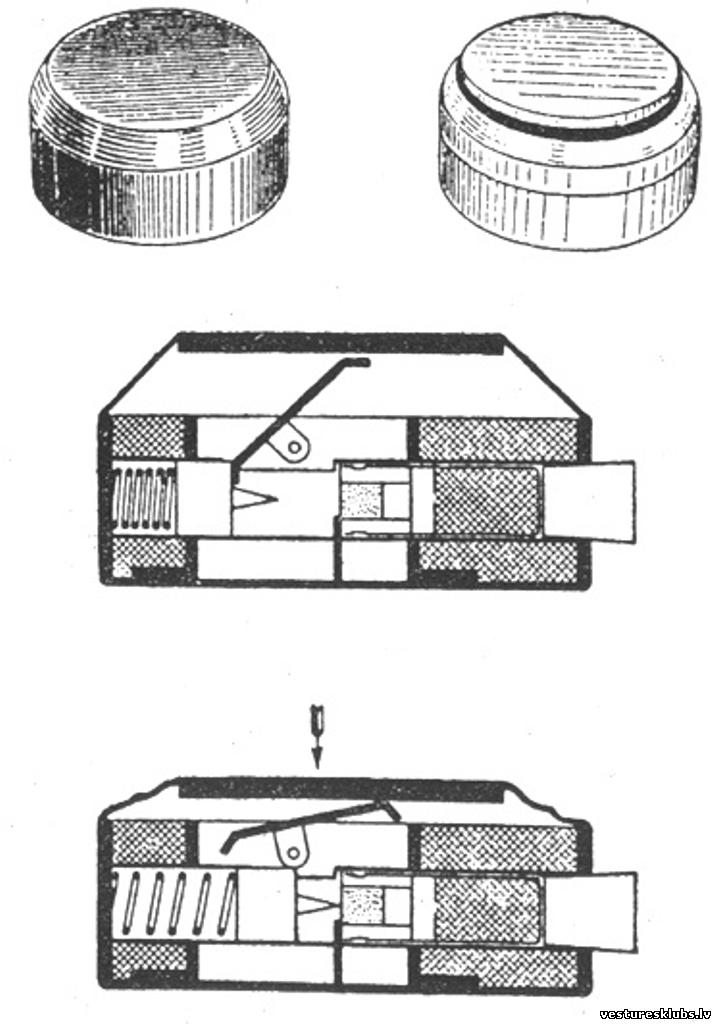

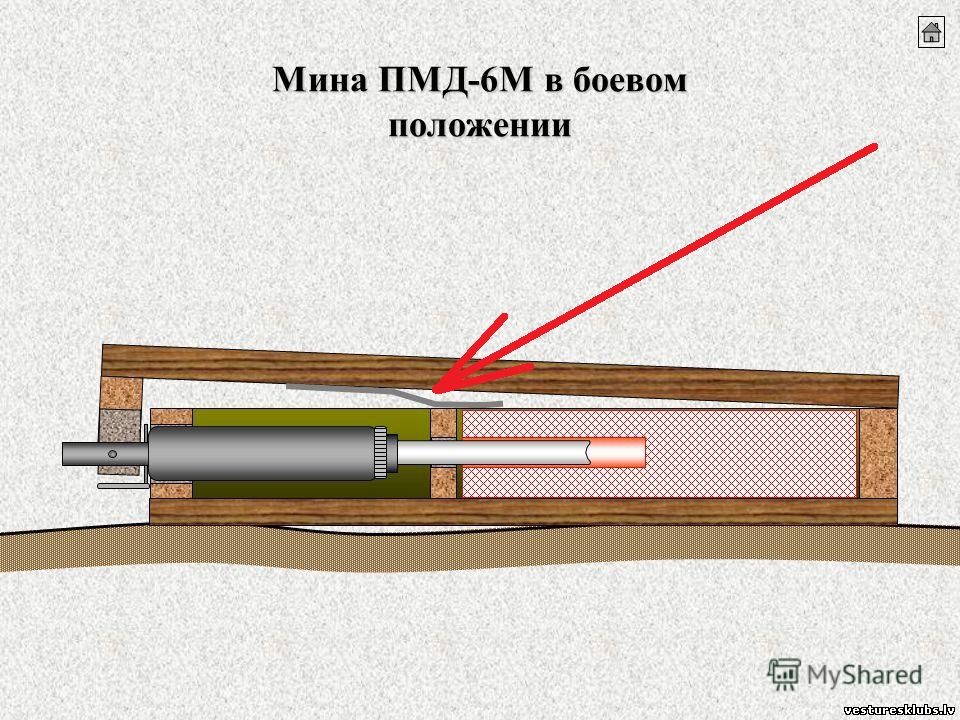

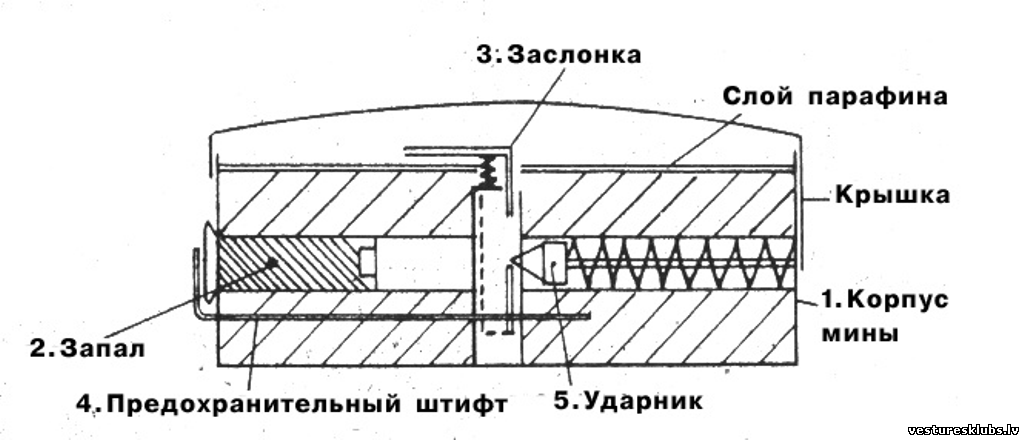

Jūtīguma dēļ mīnu bija jāuzstāda ļoti piesardzīgi, jo aktivizēšanai pietika ar 2 kg spiedienu. Tāpēc tika izstrādāta mīna ПМД-6M, kuras vienīgā atšķirība bija atspere zem vāciņa.

Tā rezultātā kritiskais spiediens palielinājās, un mīnu bija daudz drošāk uzstādīt.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 05:21 | Komentāri # 555
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Te dažādas modifikācijas:


Somu sapieris ar trofeju mīnu
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 05:40 | Komentāri # 556
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		PMK-40 (ПМК-40)

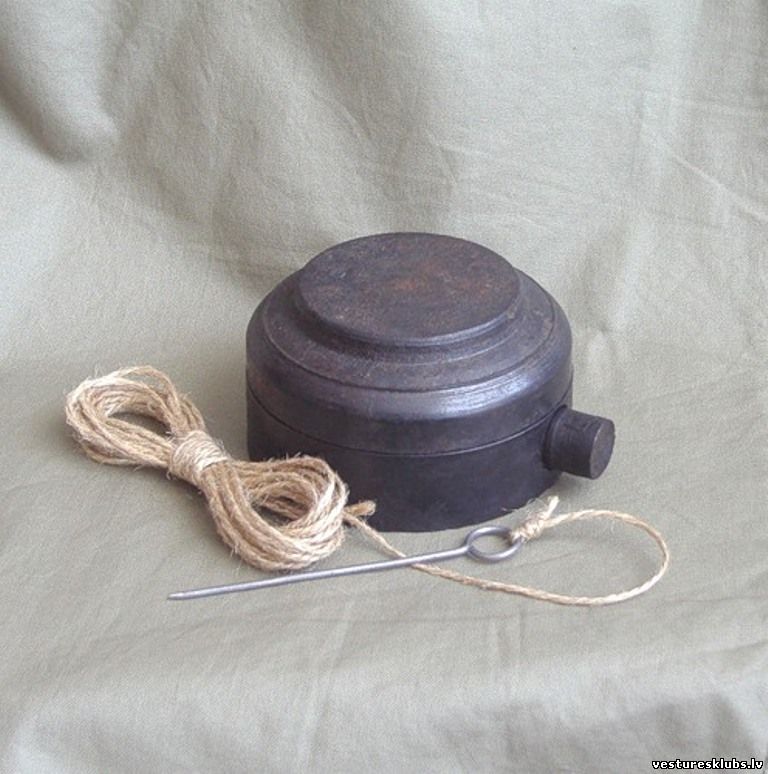

1940. gada modelis.



Tautā saukta "Вонючкa" (smirdīgā, smerdelītis), jo tika ražota no kartona, kurš piesūcināts ar gutalīnu. Diametrs 7 cm, augstums 3,8 cm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 05:43 | Komentāri # 557
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 06:09 | Komentāri # 558
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		ПМК-40 1941. gada Ļeņingradas blokādes modelis.

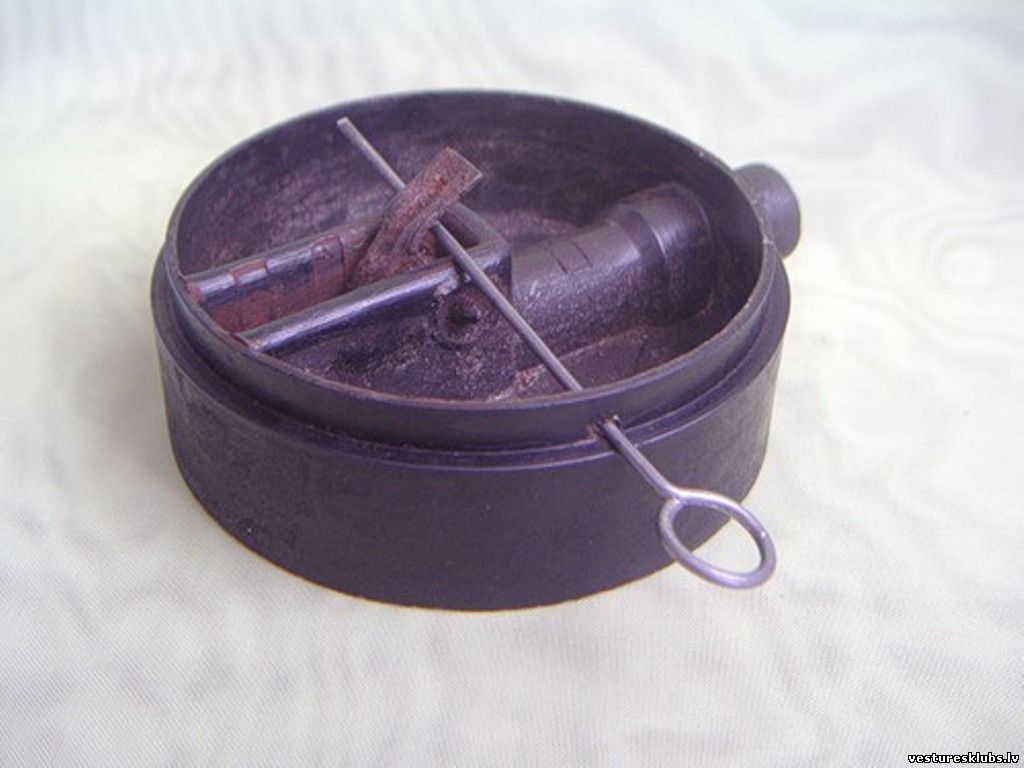

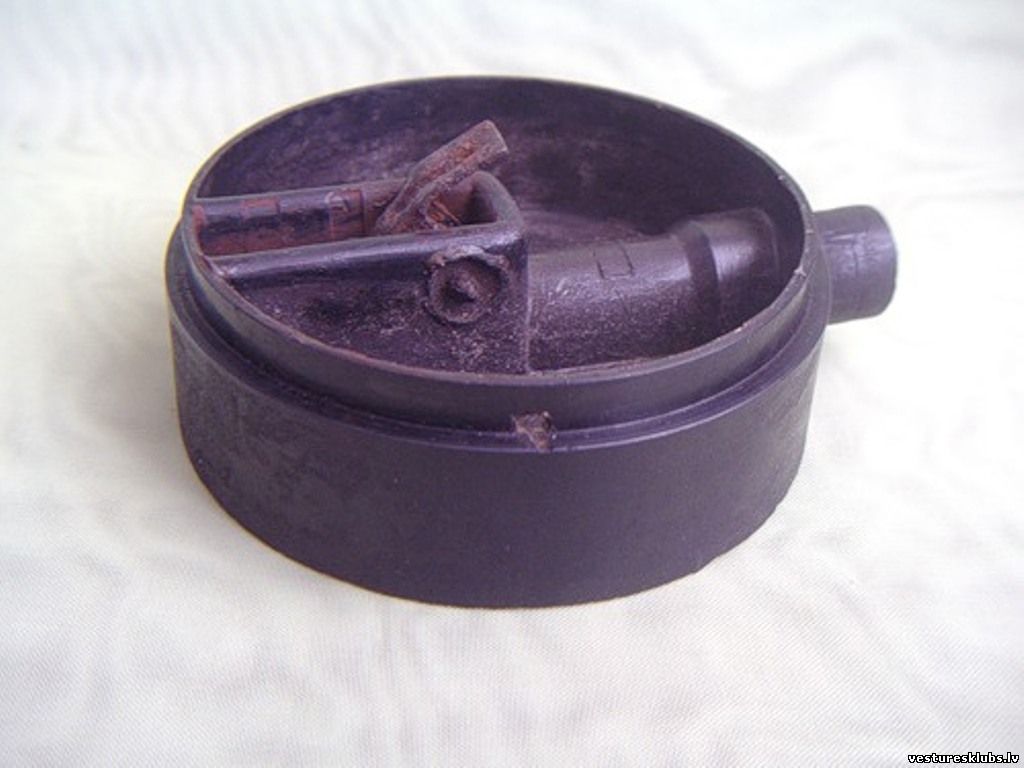

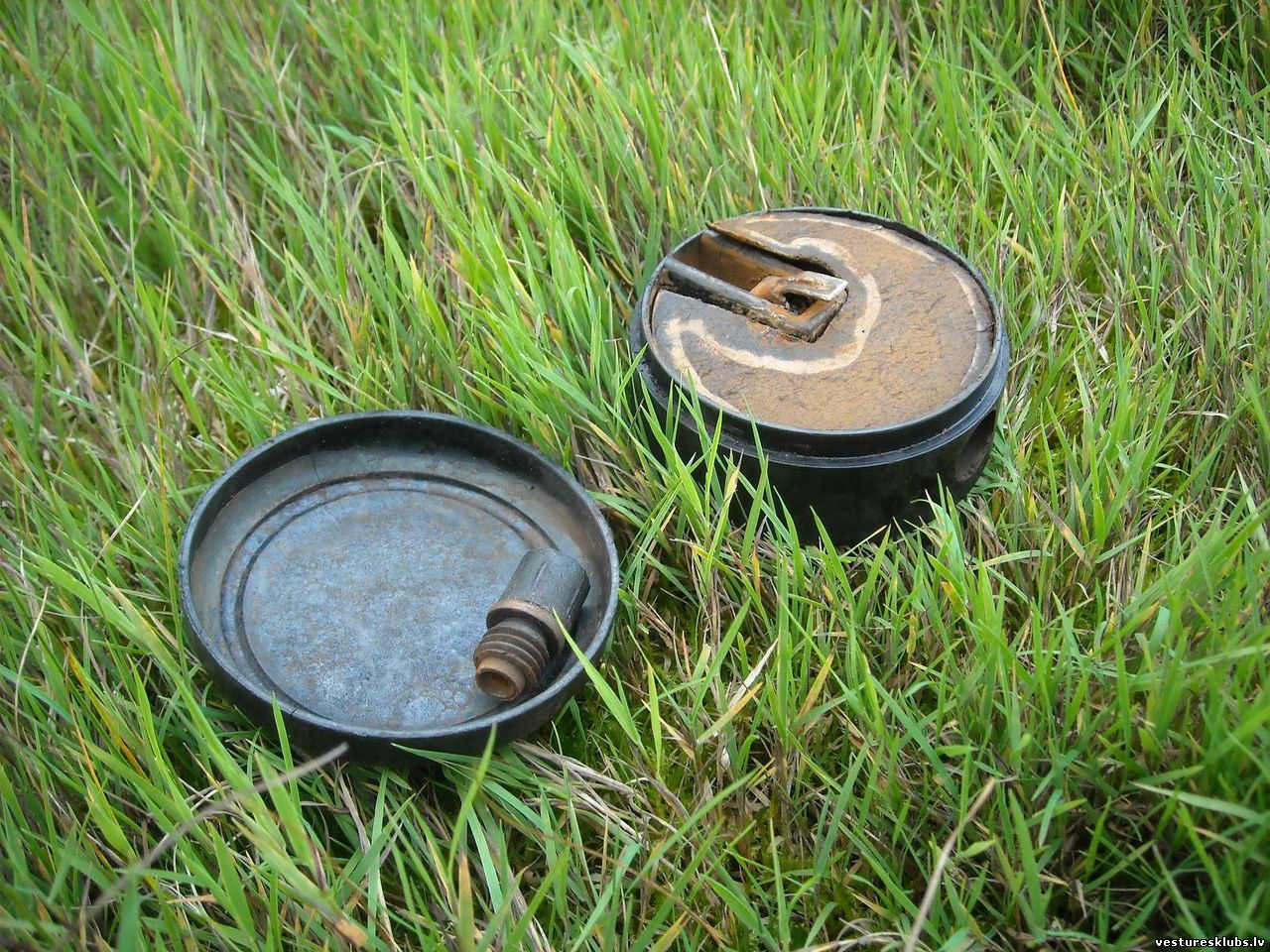

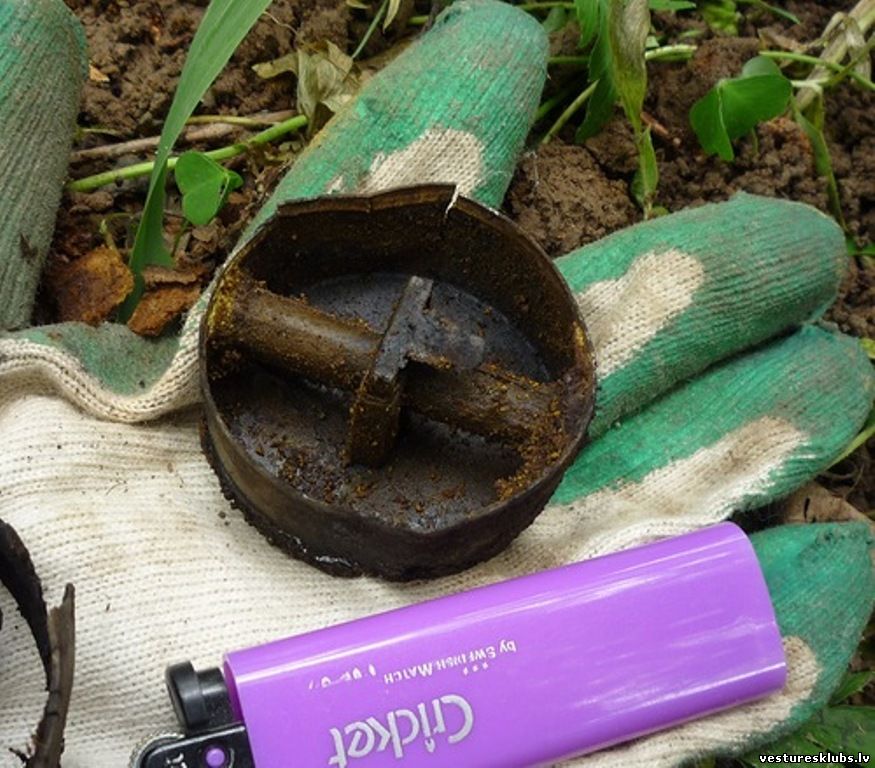

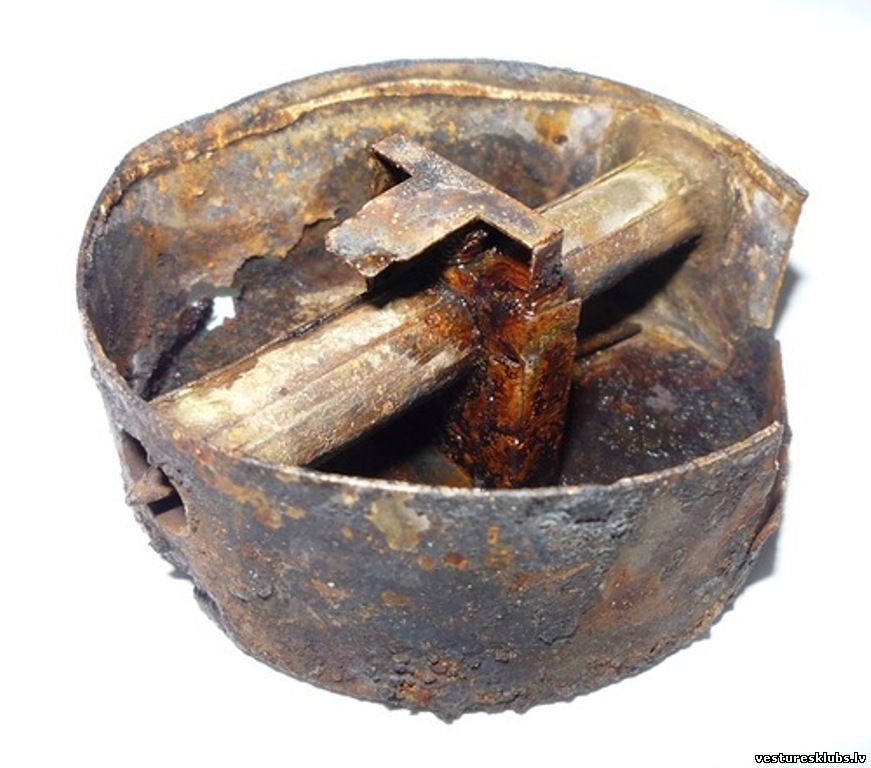

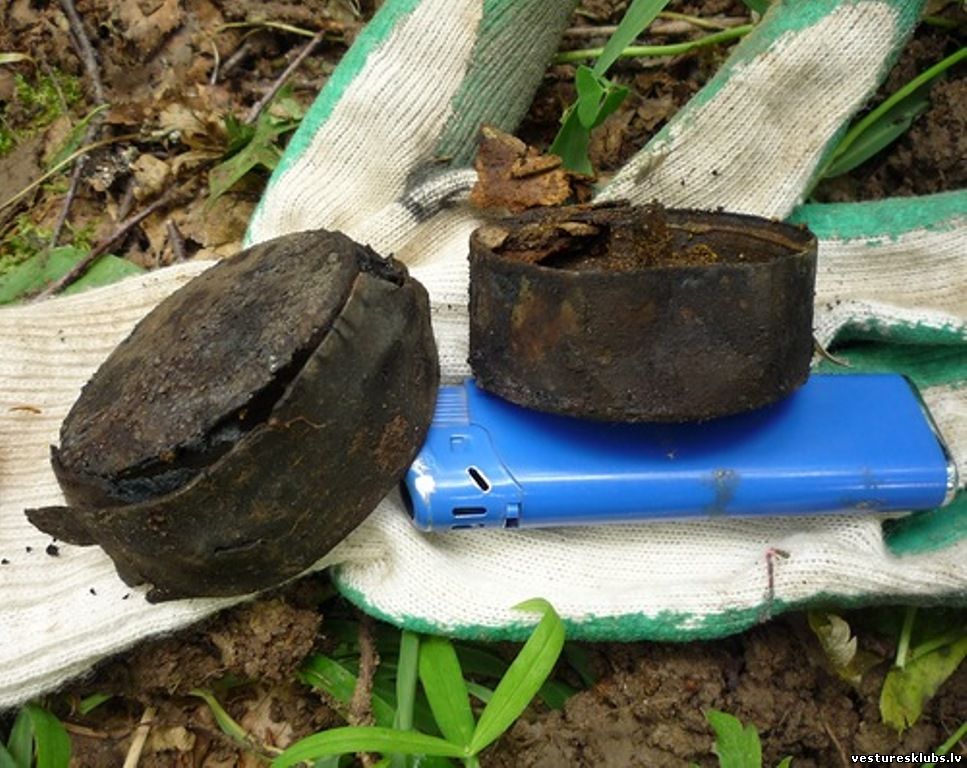

Korpuss izgatavots no metāla. Tautā saukta "Малютка" (mazulīte), jo bija mazāka par kalasisko ПМК-40 - diametrs 5 cm, augstums 2,6 cm.
Retums pat Krievijā...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 06:12 | Komentāri # 559
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Improvizācijas mīnas.

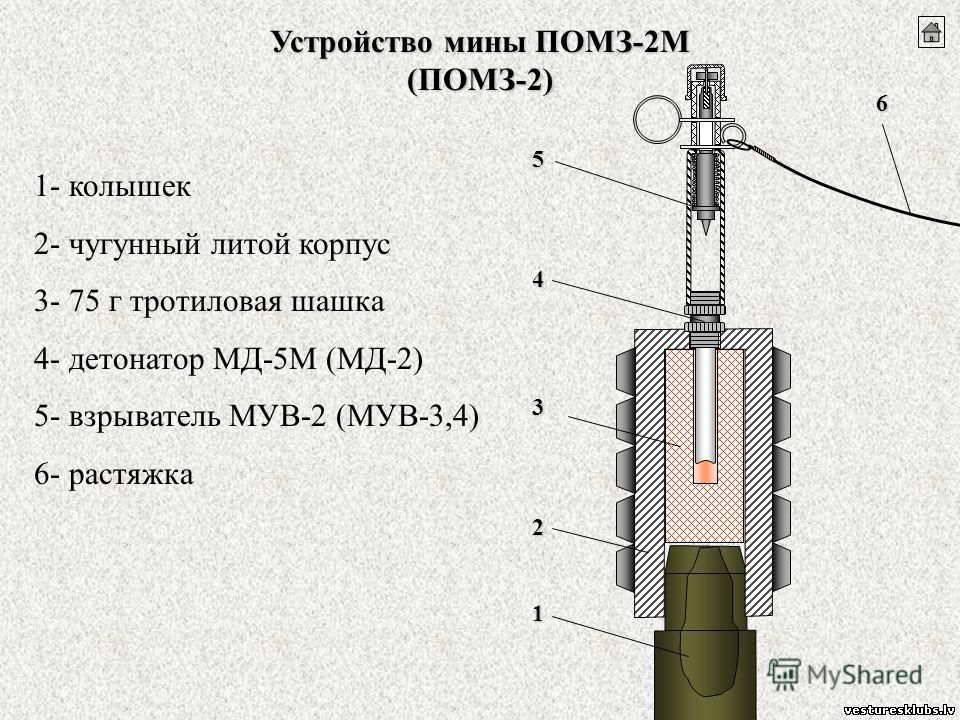

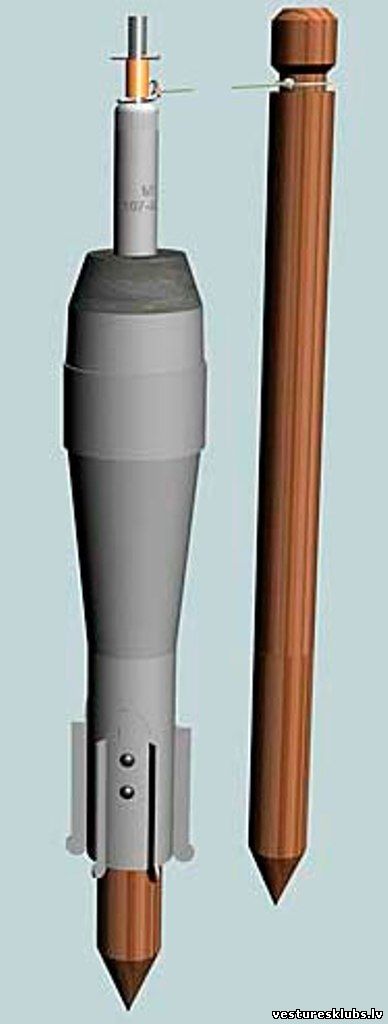

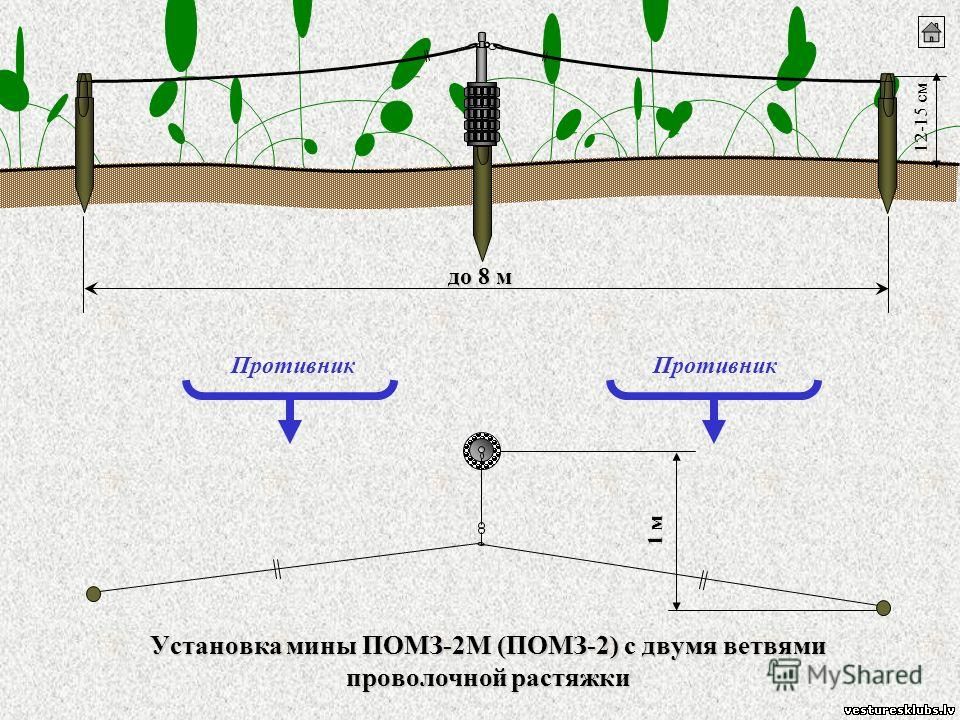

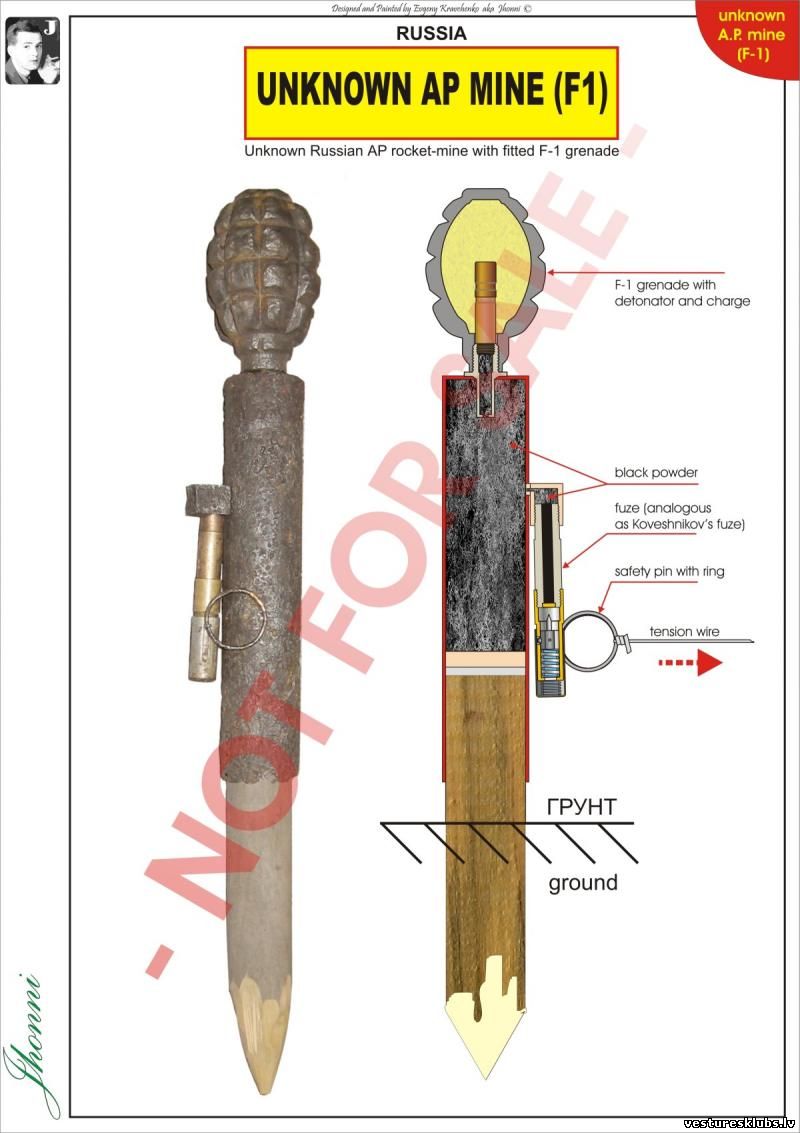

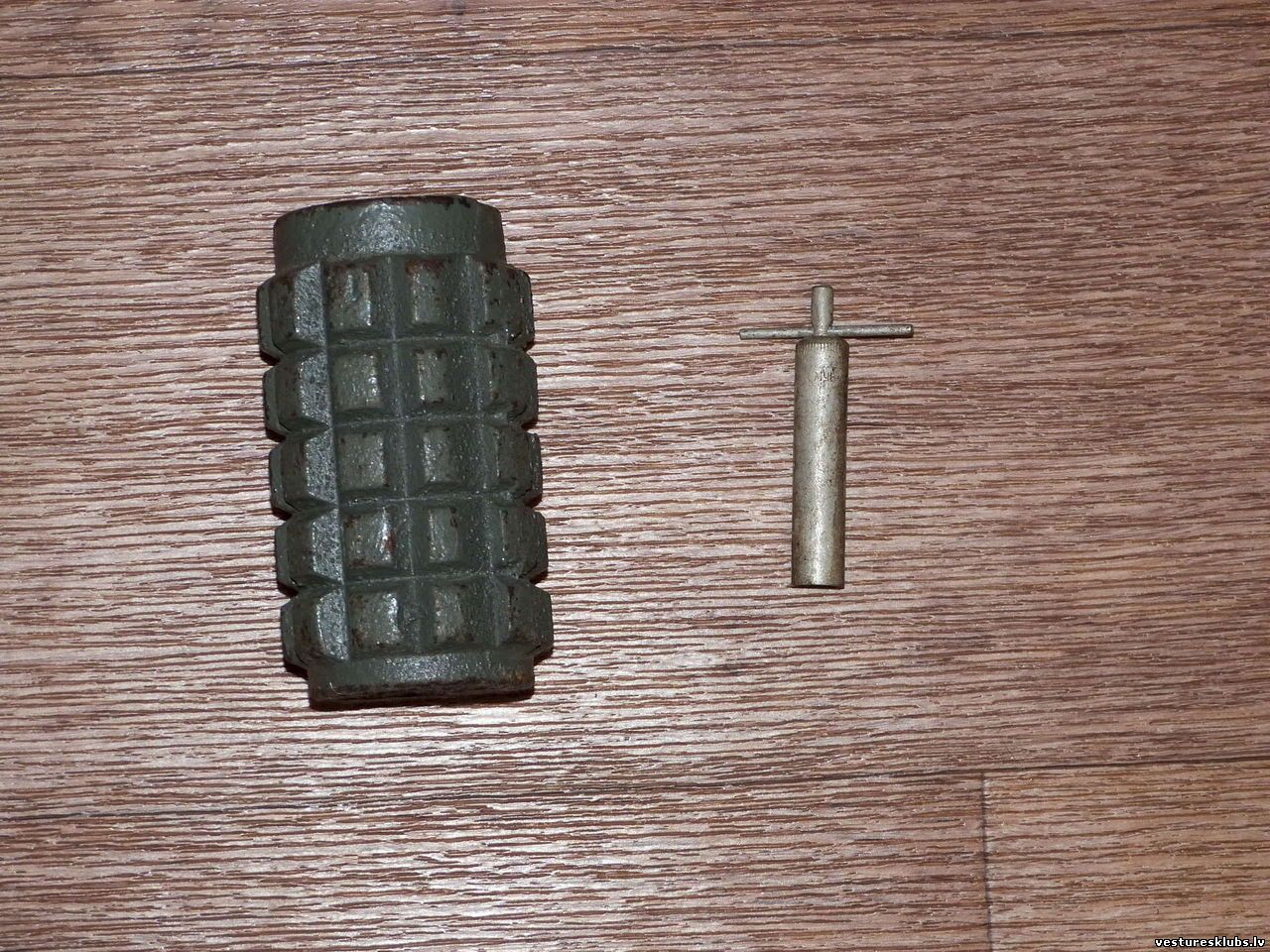

No F-1 granātas

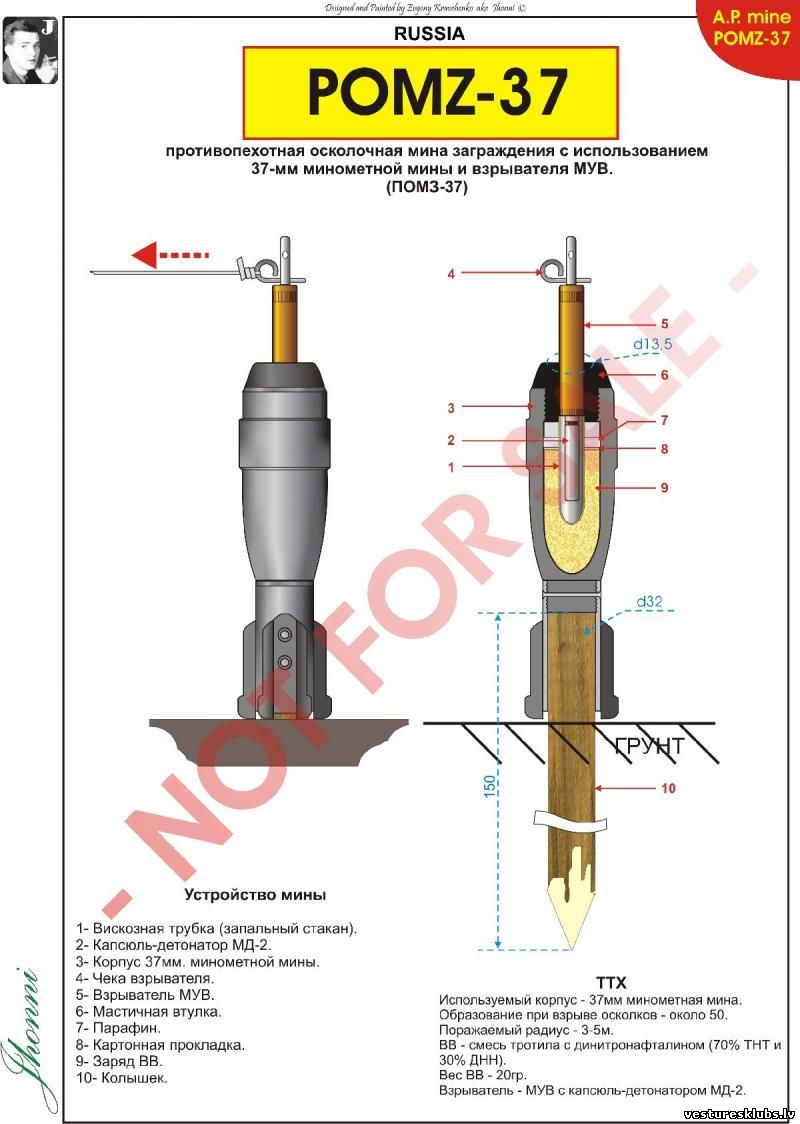

No 37 mm mīnmetēja mīnas
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 18:38 | Komentāri # 560
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Spreng Dickenwend -2 (SD-2) "Schmetterling"

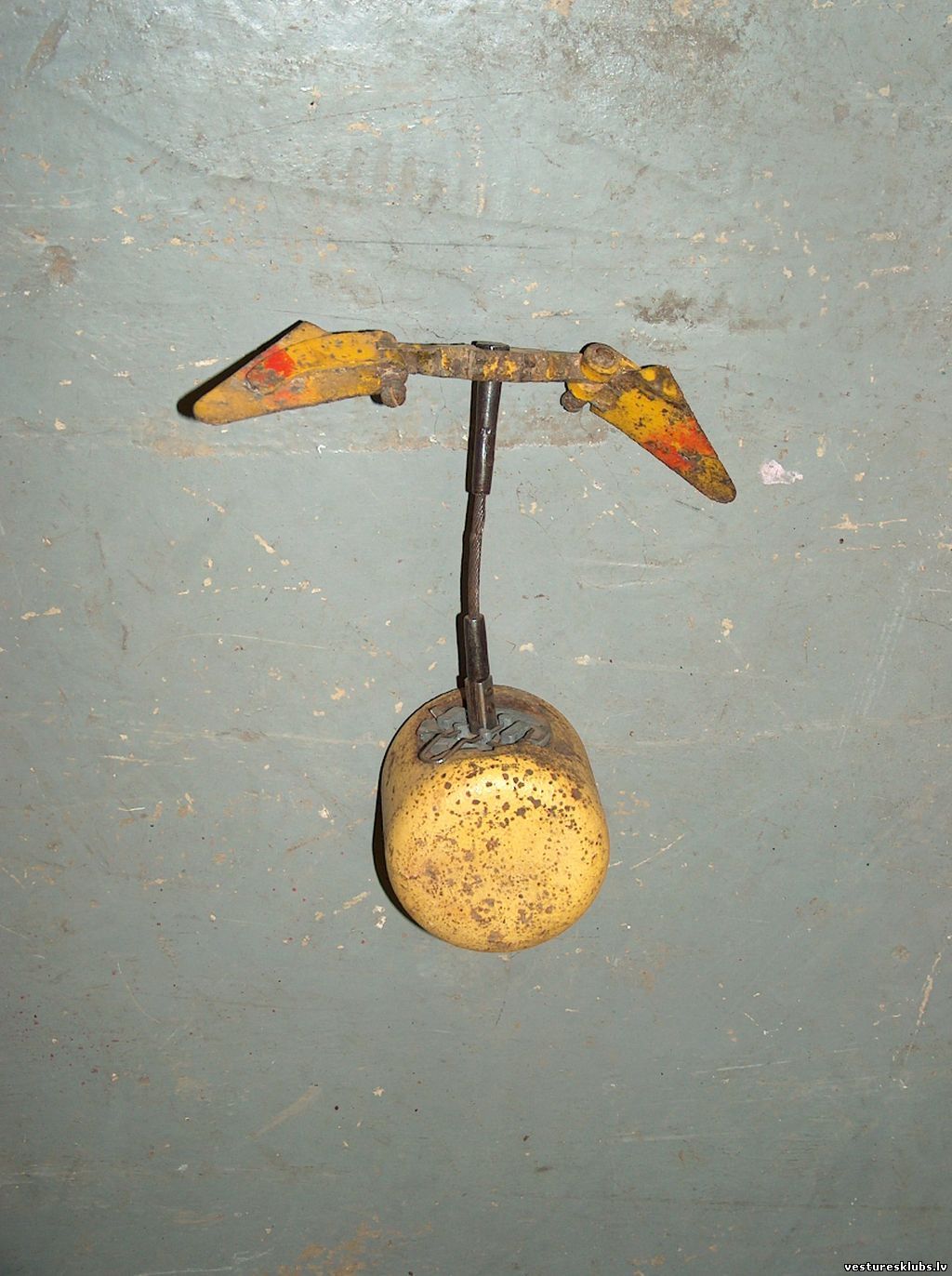

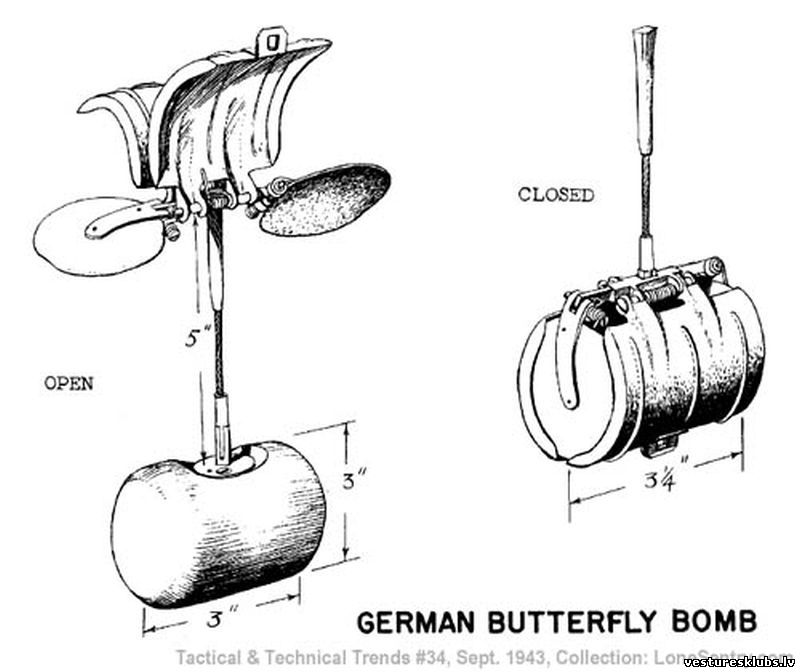

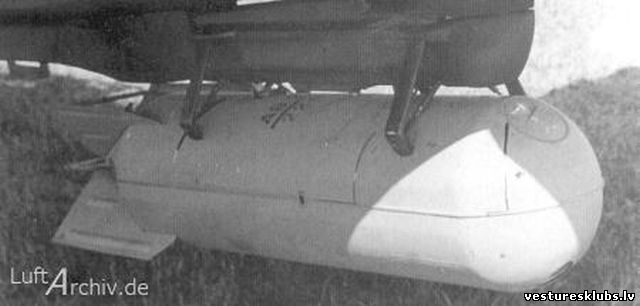

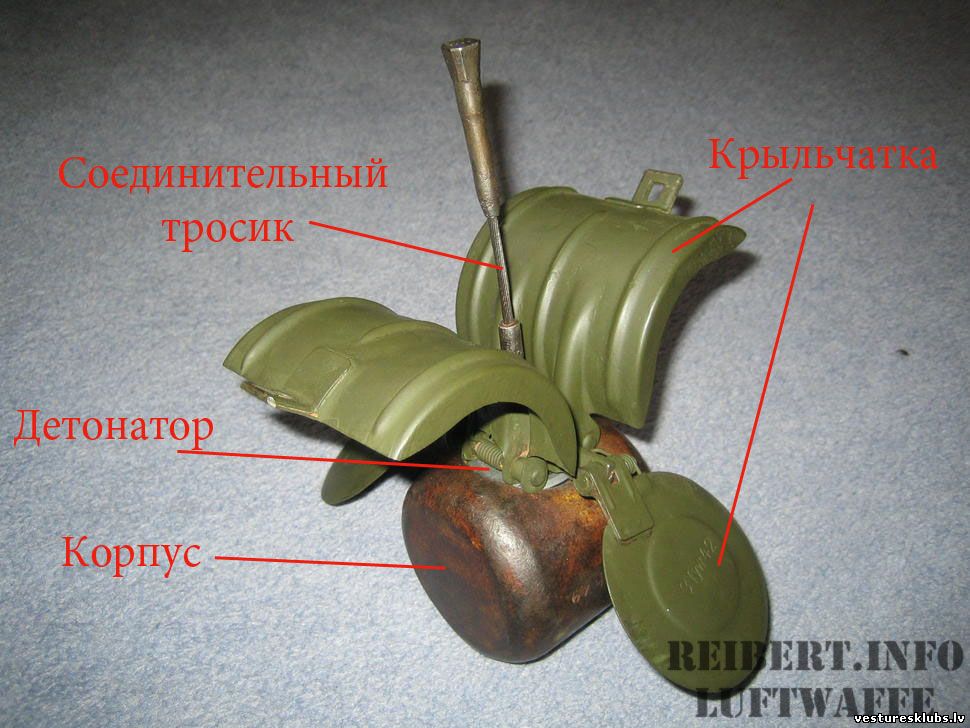

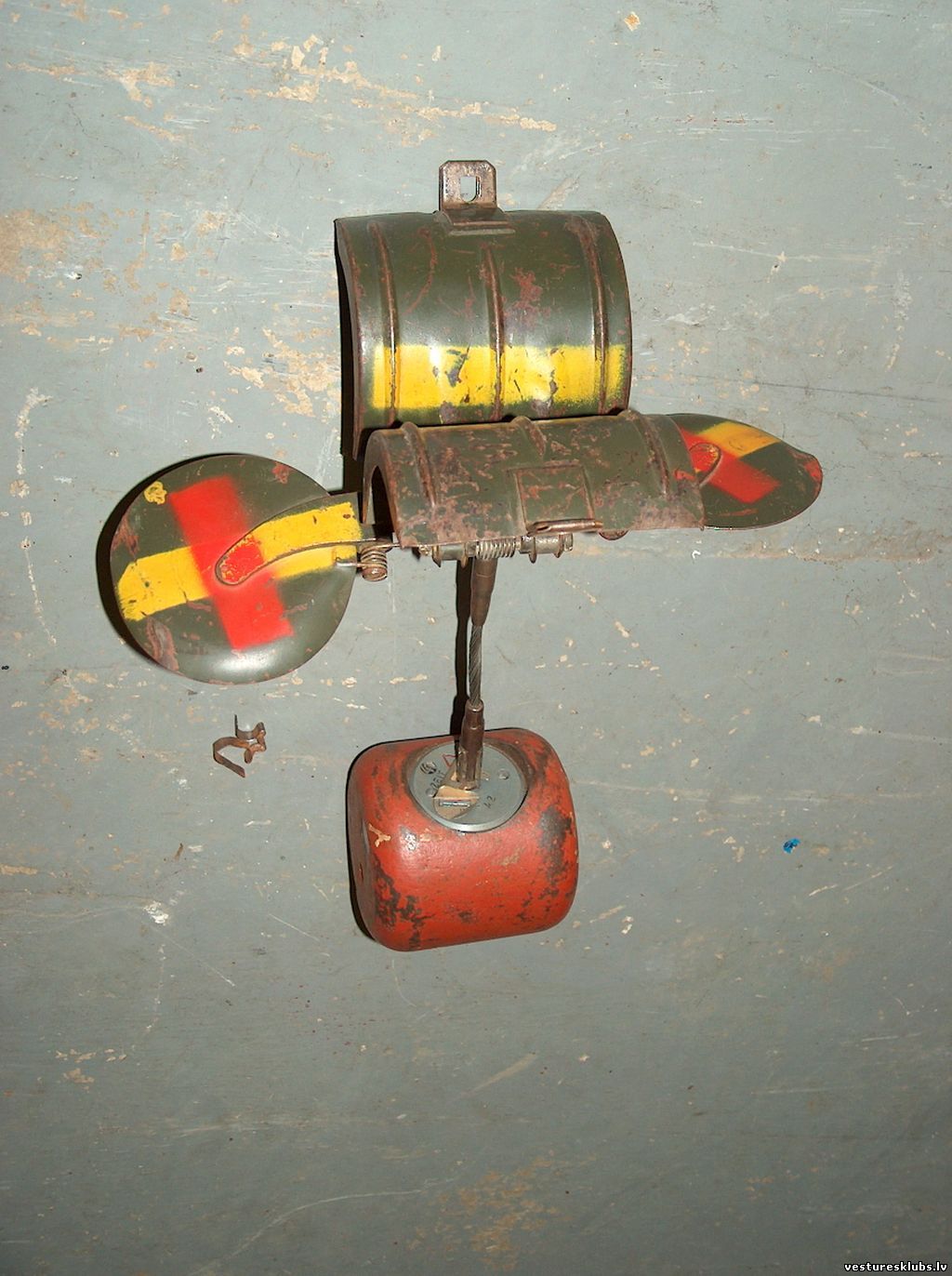

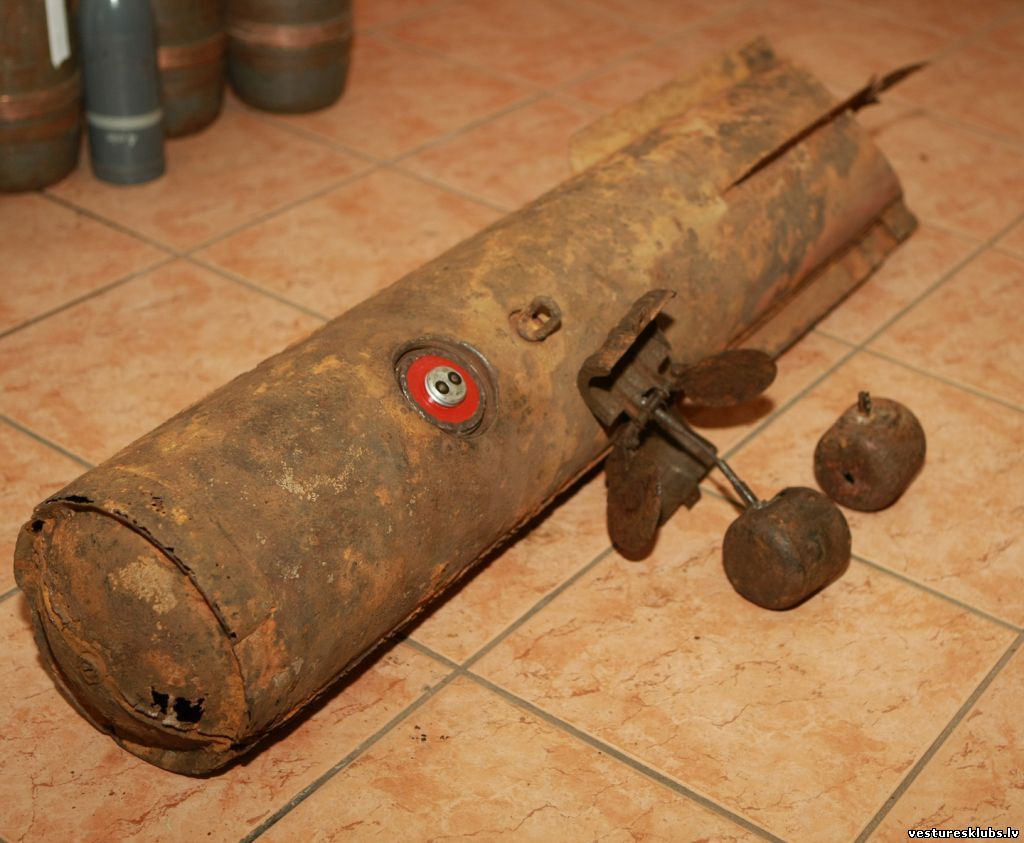

"Taurenītis"

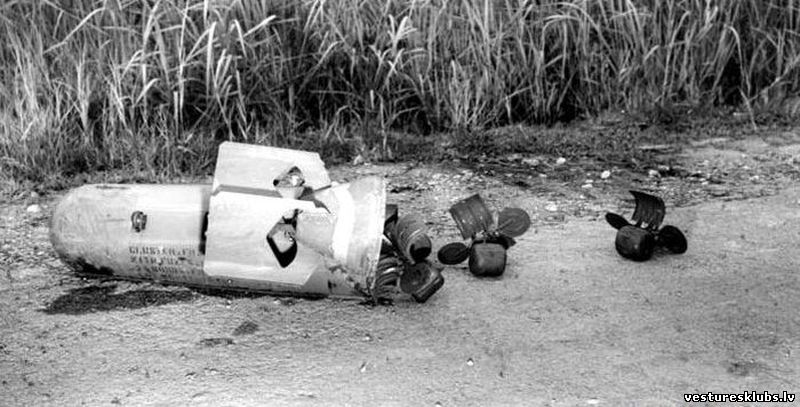

Pēc definīcijas tā nav mīna, bet Luftwaffe bruņojumā esoša kasešu munīcija (kasešbumba)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 18:40 | Komentāri # 561
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

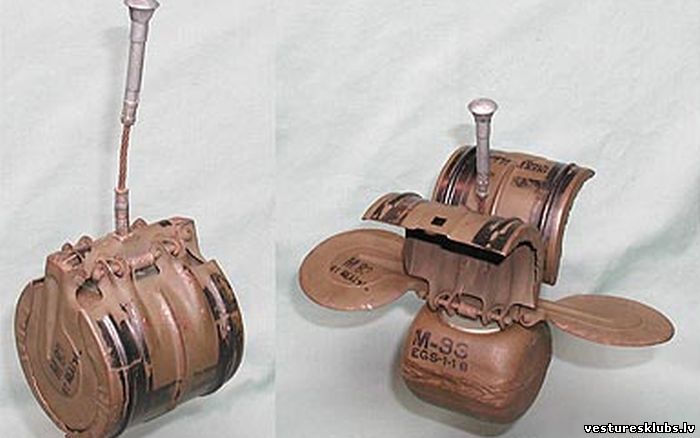

Tās, atkarībā no detonatora veida un iestatījuma varēja sprāgt gan gaisā, gan atsitoties pret zemi, gan mainot tās stāvokli, gan pēc noteikta laika pašiznīcinoties.

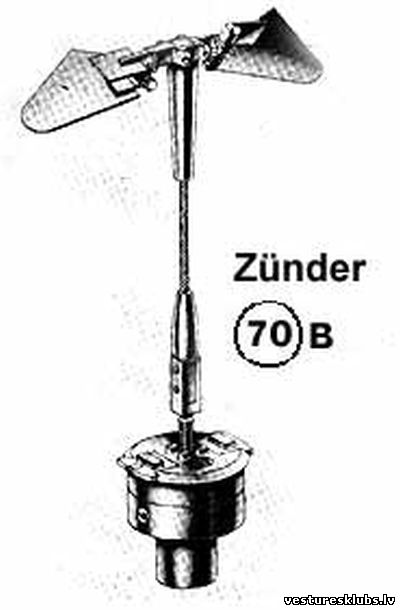

SD-2 komplektējās ar 7 dažādiem detonatoriem, no kuriem 4 (70.tās sērijas) varēja pārvērst bumbu mīnā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 22.Oktobrī.2016, 19:12 | Komentāri # 562
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Aktivizēšanās.

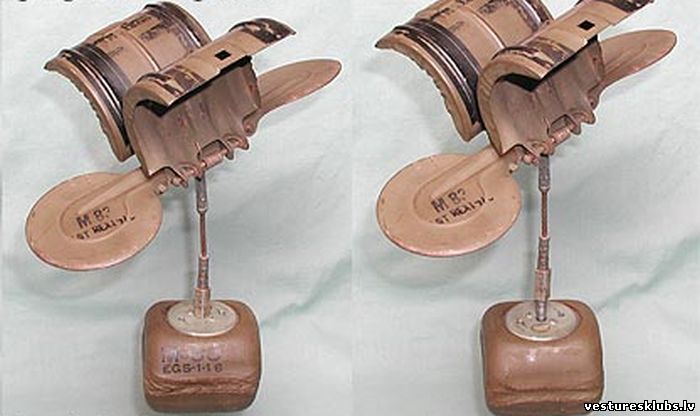

SD-2A


SD-2B


Latvijas teritorijā ir izmantotas.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 04:28 | Komentāri # 563
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Prettanku mīnas (Vācija)

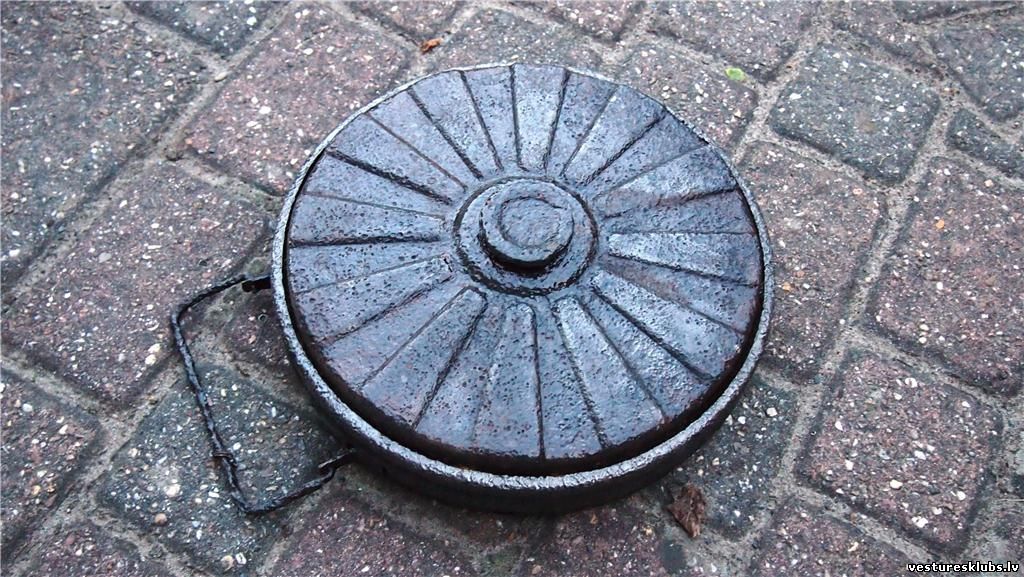

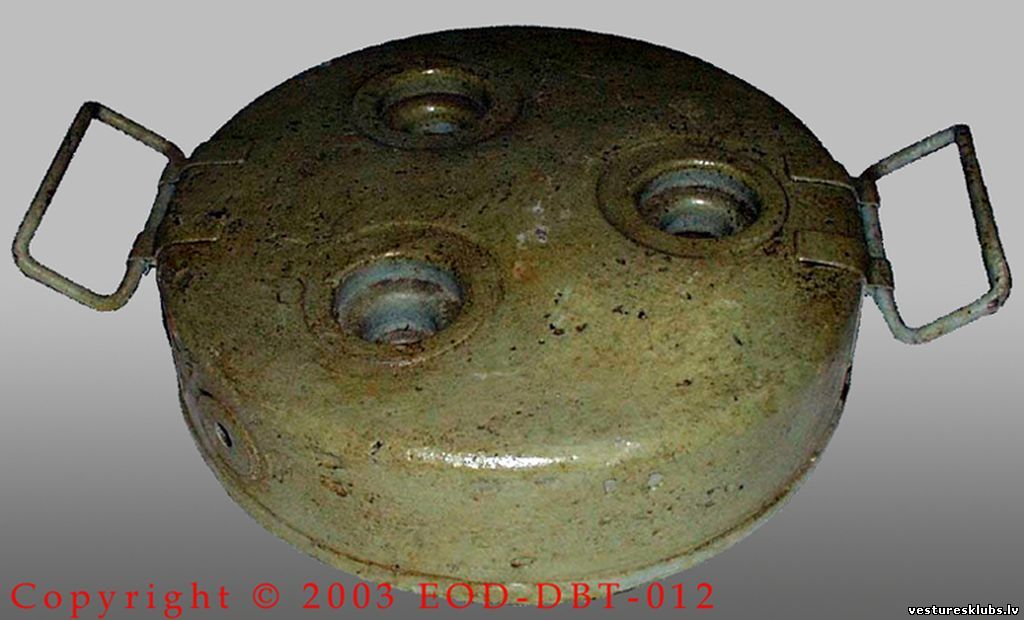

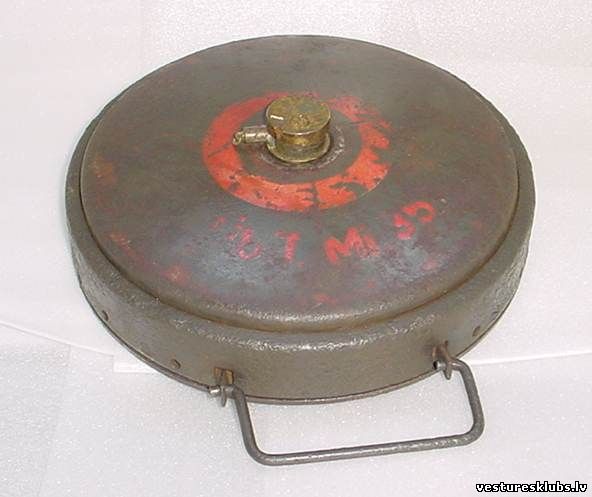

Tellermine 29 (T.Mi.29)

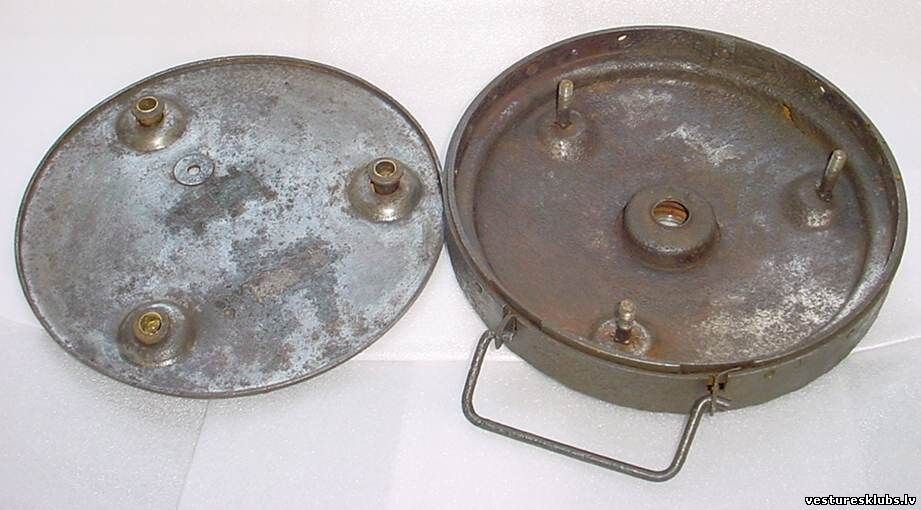

Mīna izstrādāta 1929. gadā. Diametrs 225 mm, augstums 70 mm. Sprāgstvielas lādiņš 4,5 kg.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 04:57 | Komentāri # 564
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Aprīkota ar trim detonatoriem Z.D.Z.29

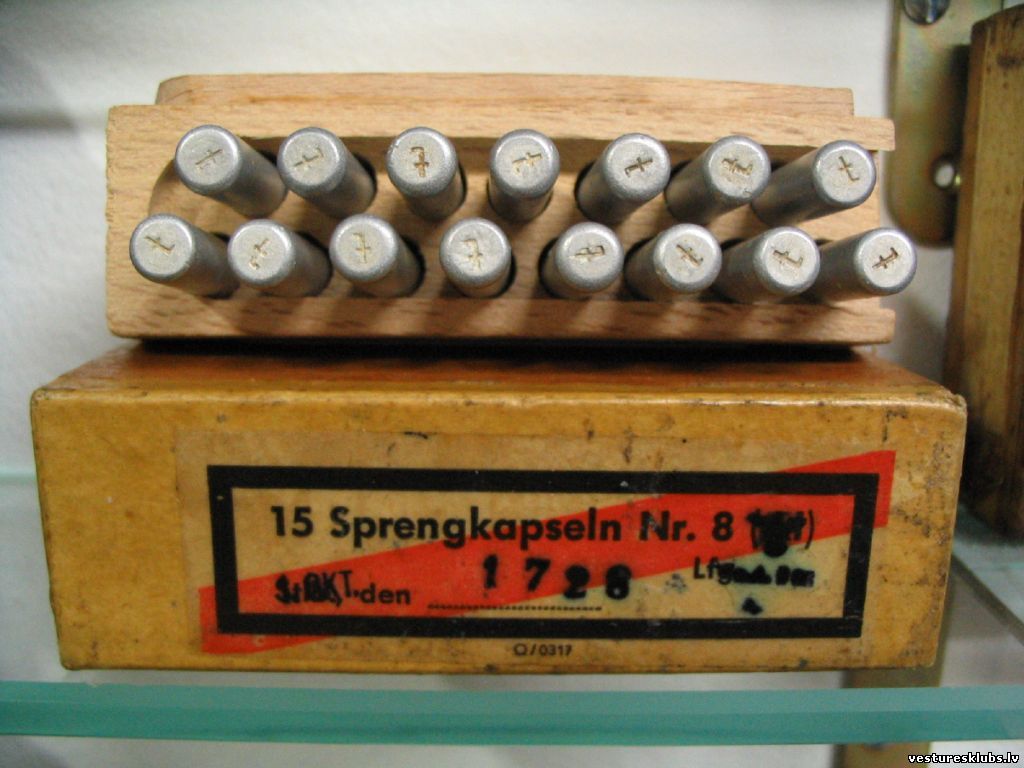

un klasiskajām kapsulām Nr.8

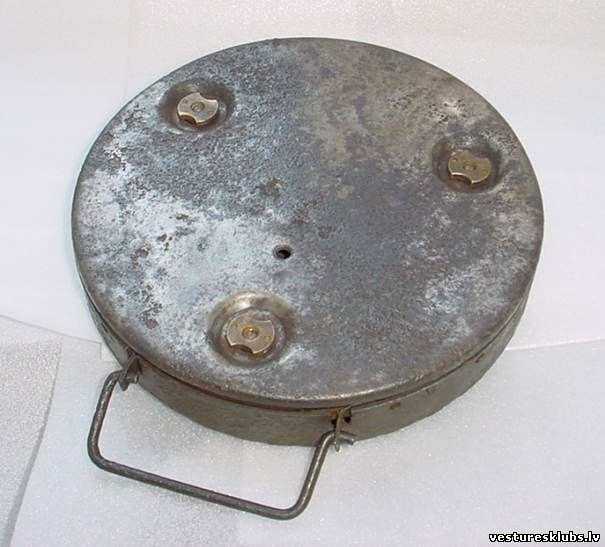

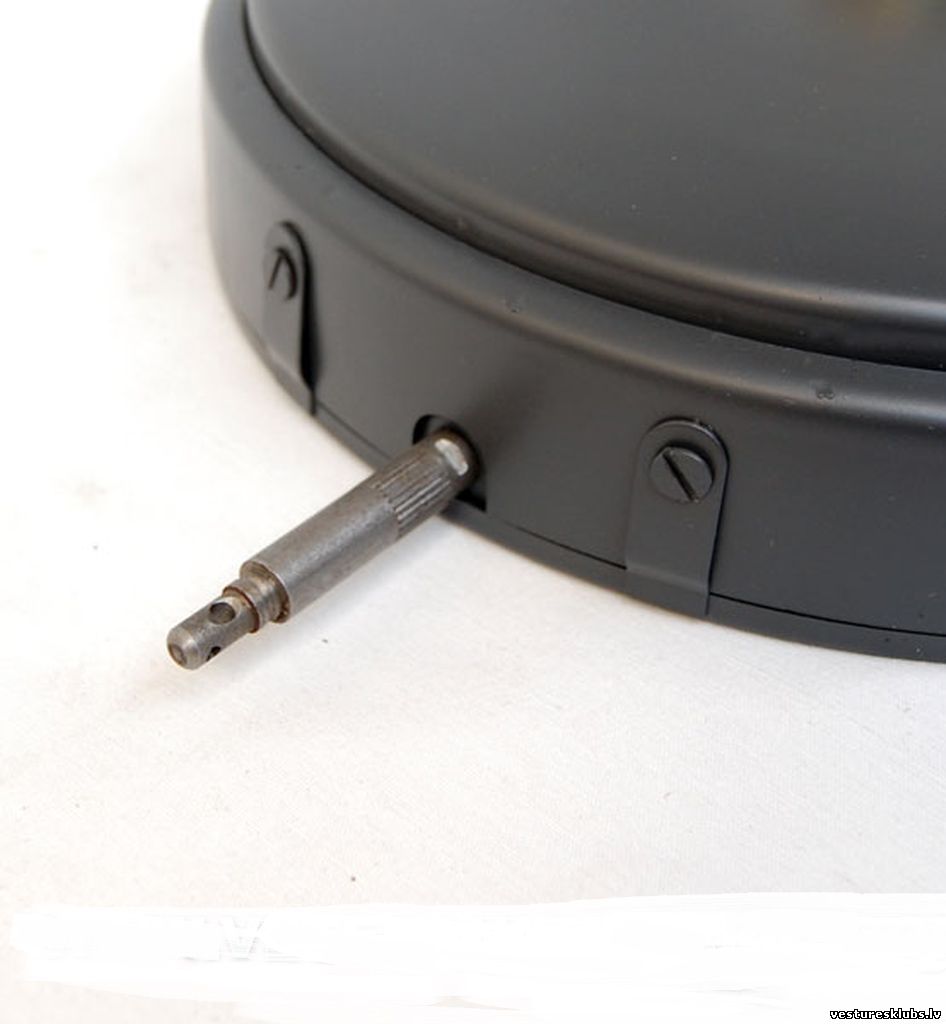

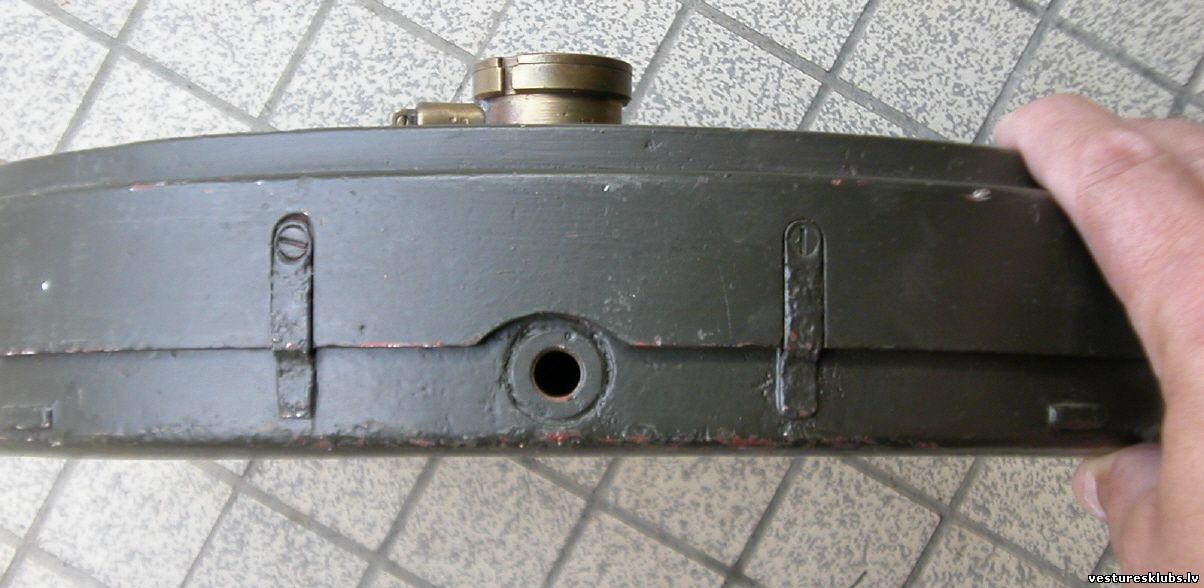

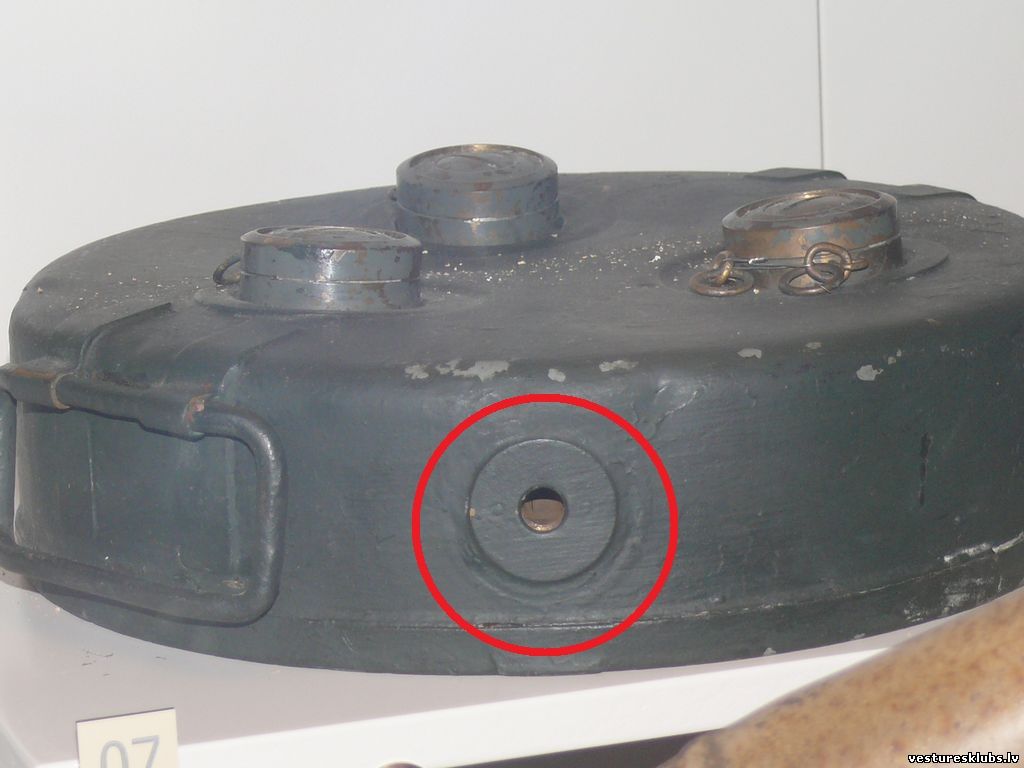

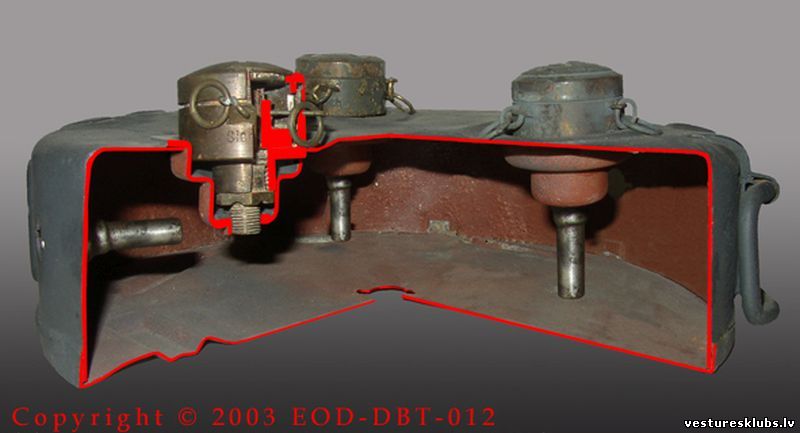

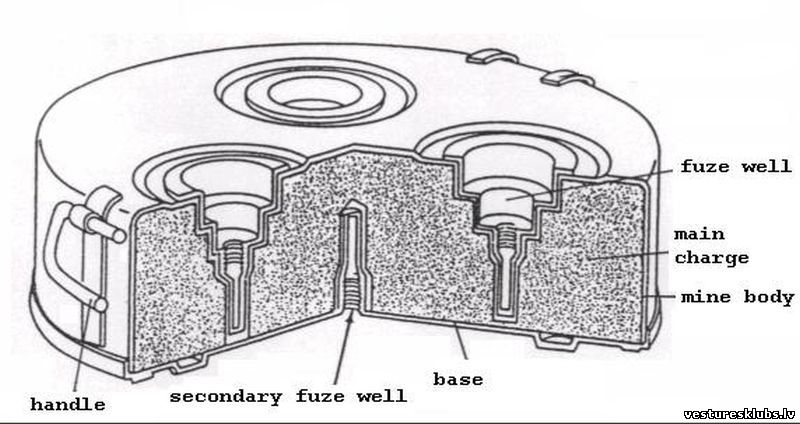

Bija paredzētas 2 vietas (sānos un apakšā), kurās ieskrūvēt detonatorus - lamatas pret mīnas neitralizēšanu.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 05:07 | Komentāri # 565
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Detonatoriem bija iestatījumi detonācijai uz 45 kg, 125 kg, kā arī opcija "Zug"- ar sānos piesietu stiepli ("raztjažka").

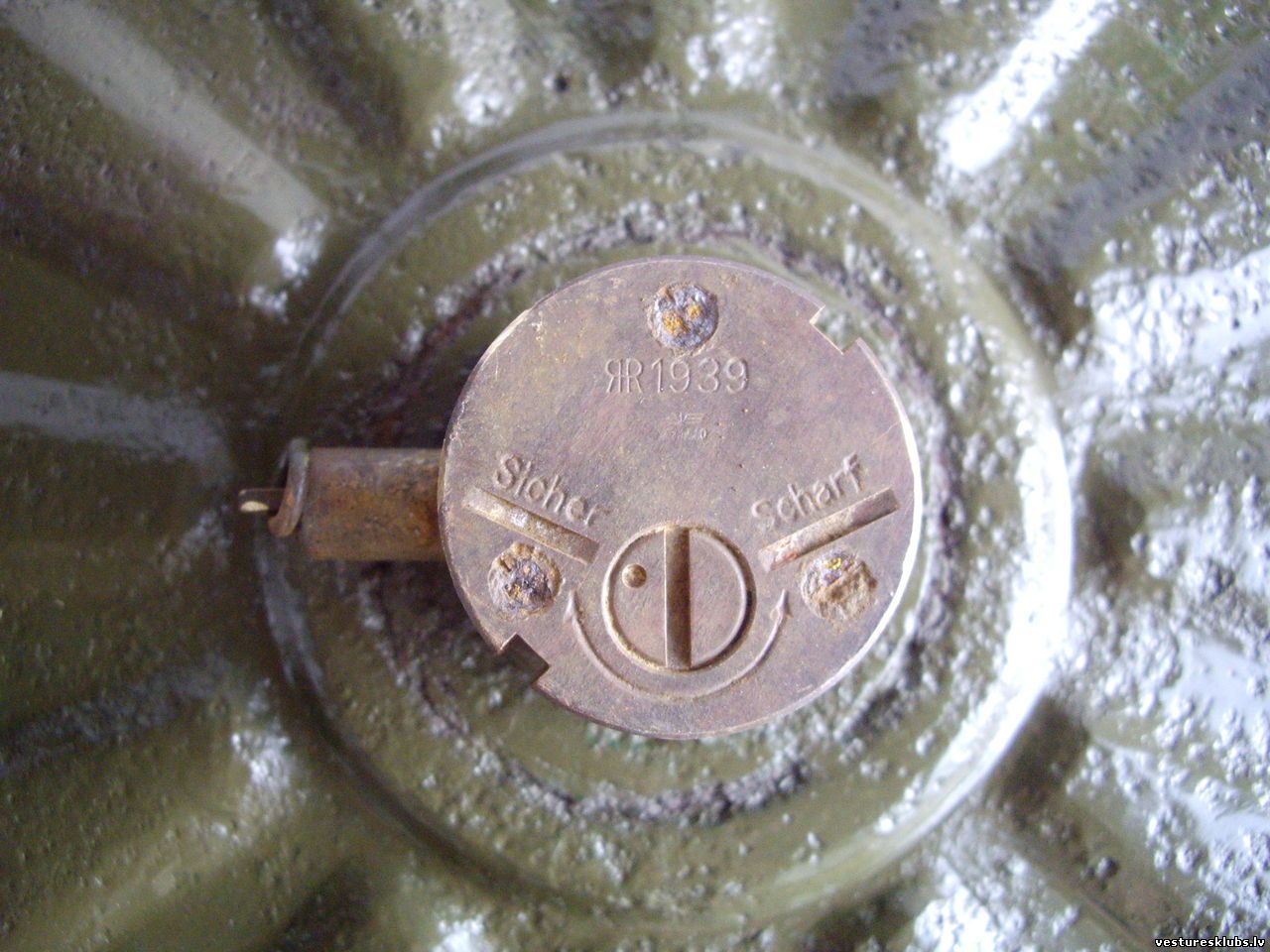

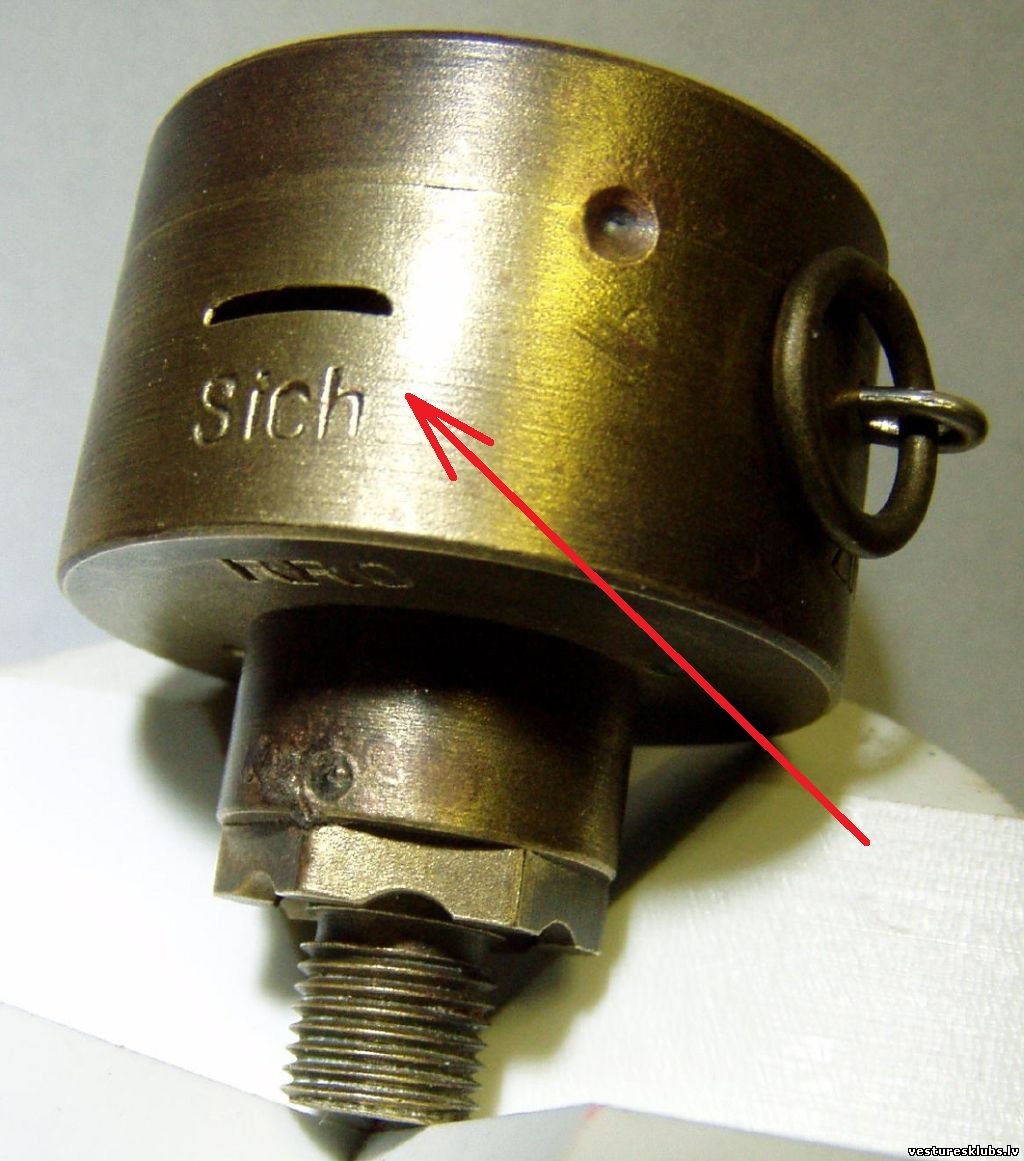

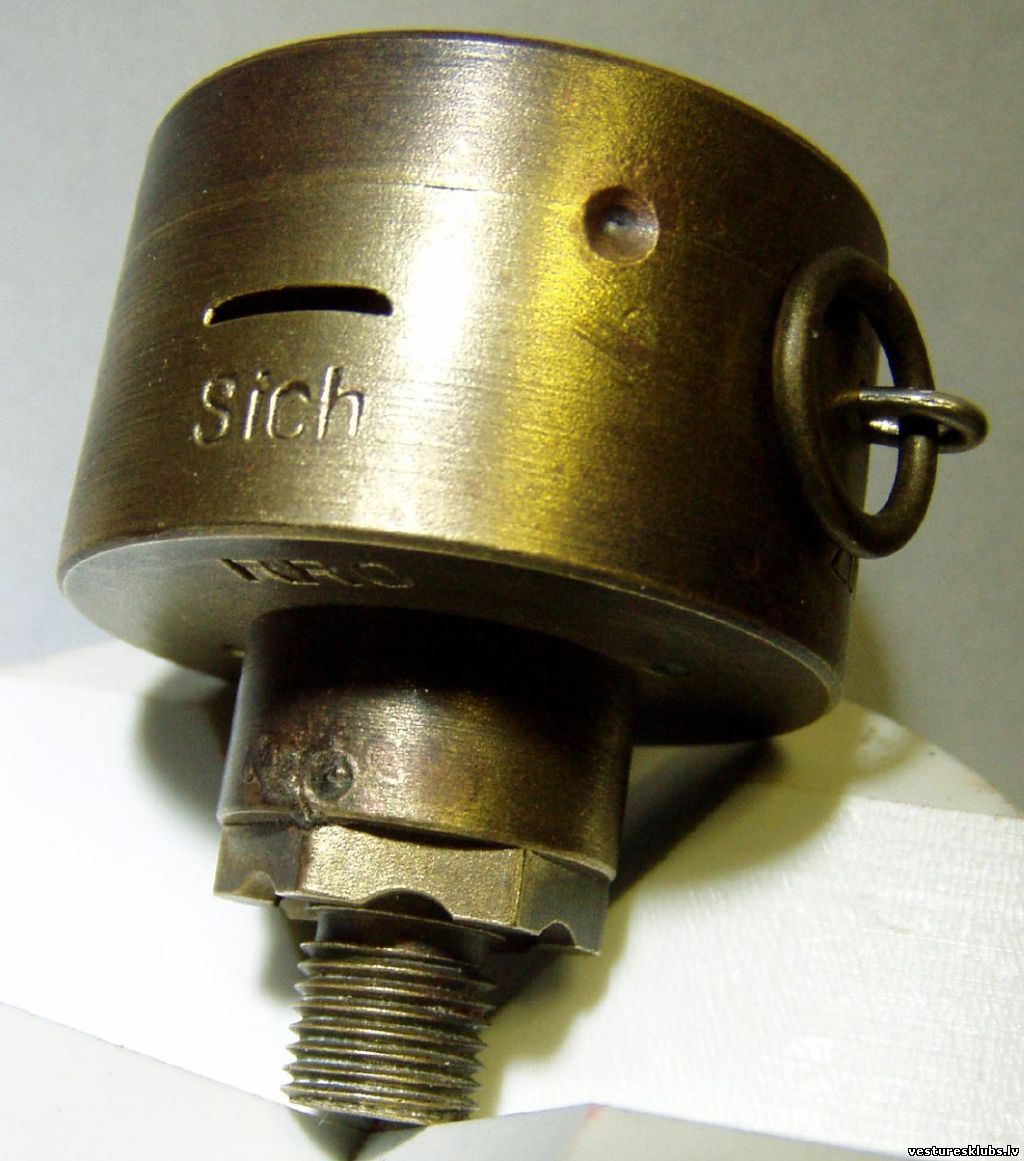

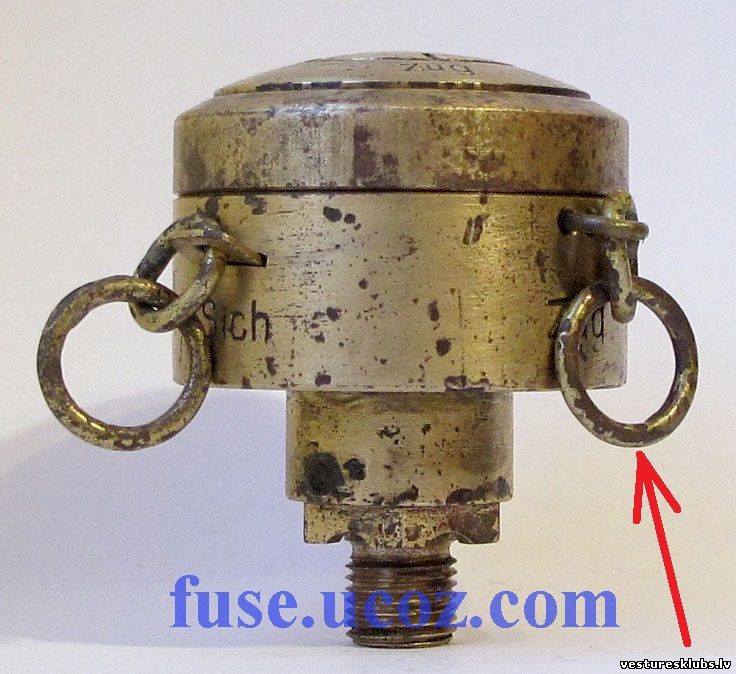

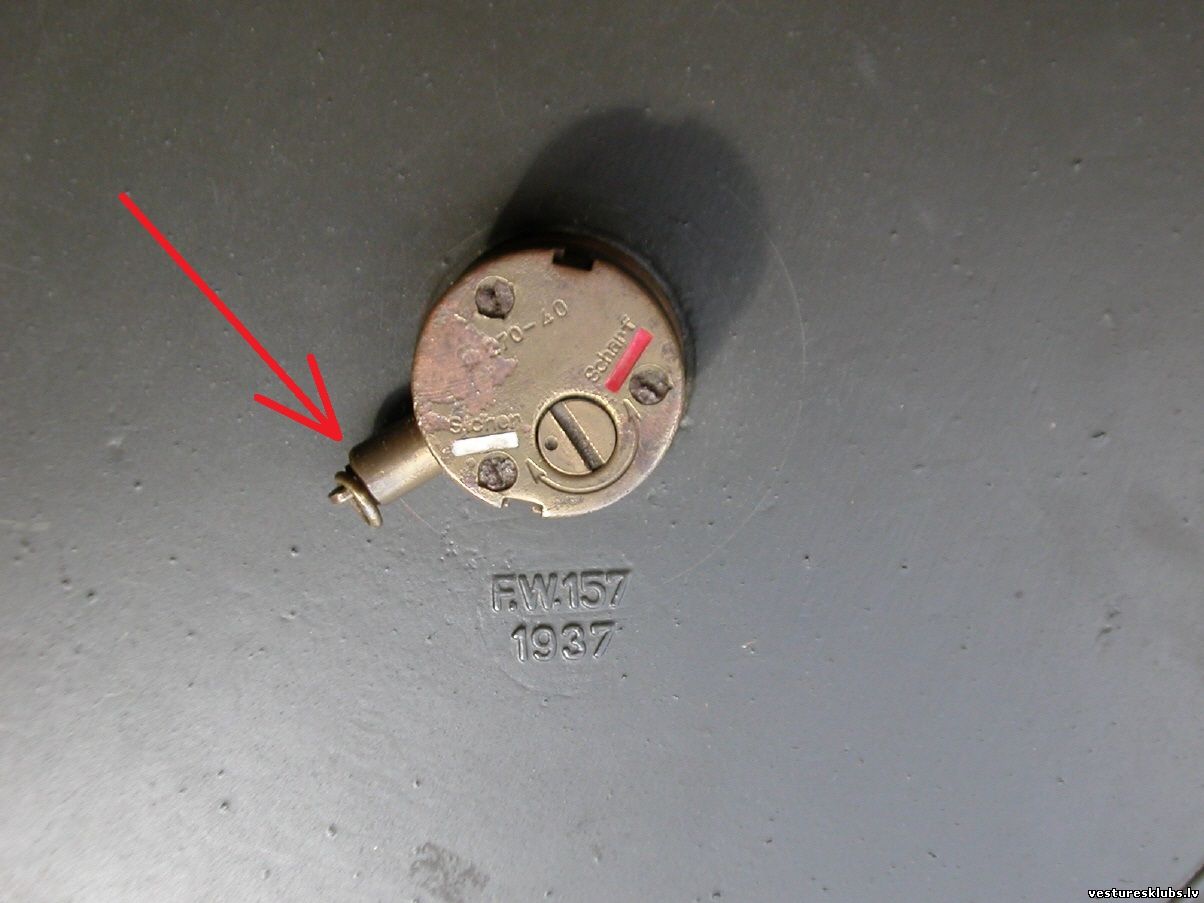

"Sich" bija drošinātājs, kuru pēc uzstādīšanas izvilka ārā.


Trīs detonatori bija mīnas galvenais trūkums, jo tas trīs reizes palielināja iespēju sapierim kļūdīties, tāpēc tās 30.tajos gados tika izņemtas no bruņojuma, lai arī nelielos daudzumos izmantotas A-frontē.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 20:34 | Komentāri # 566
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tellermine 35 (T.Mi.35)

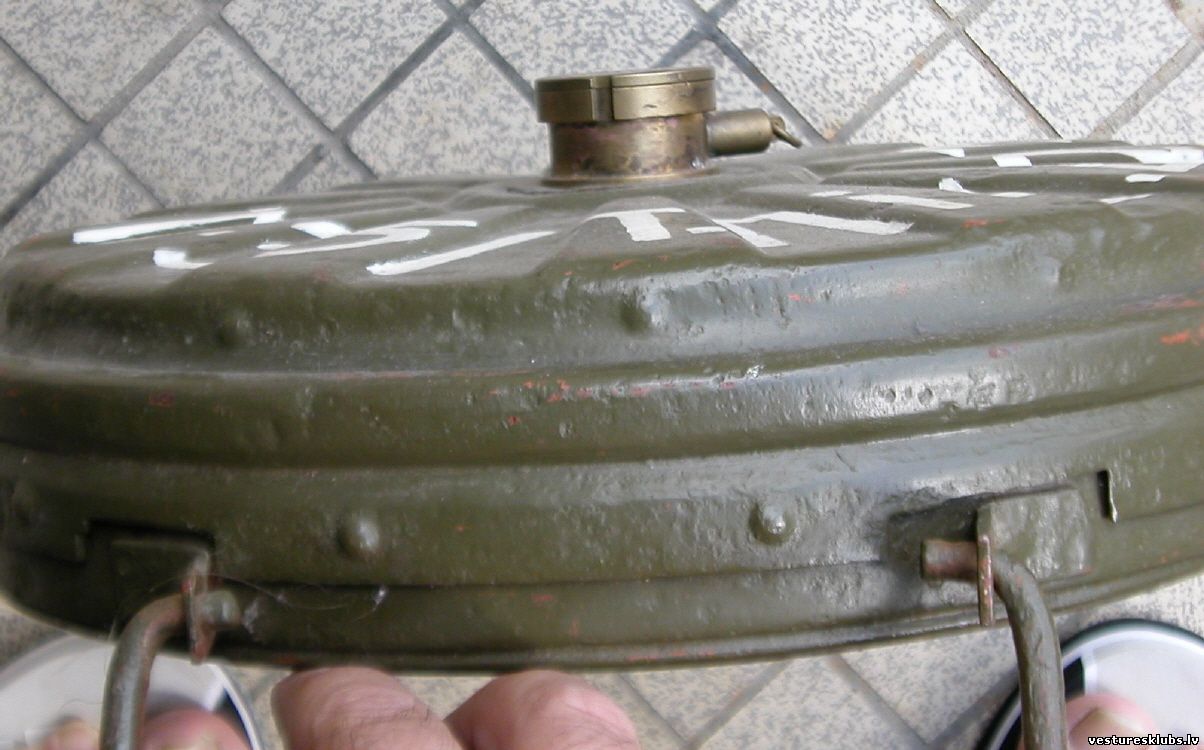

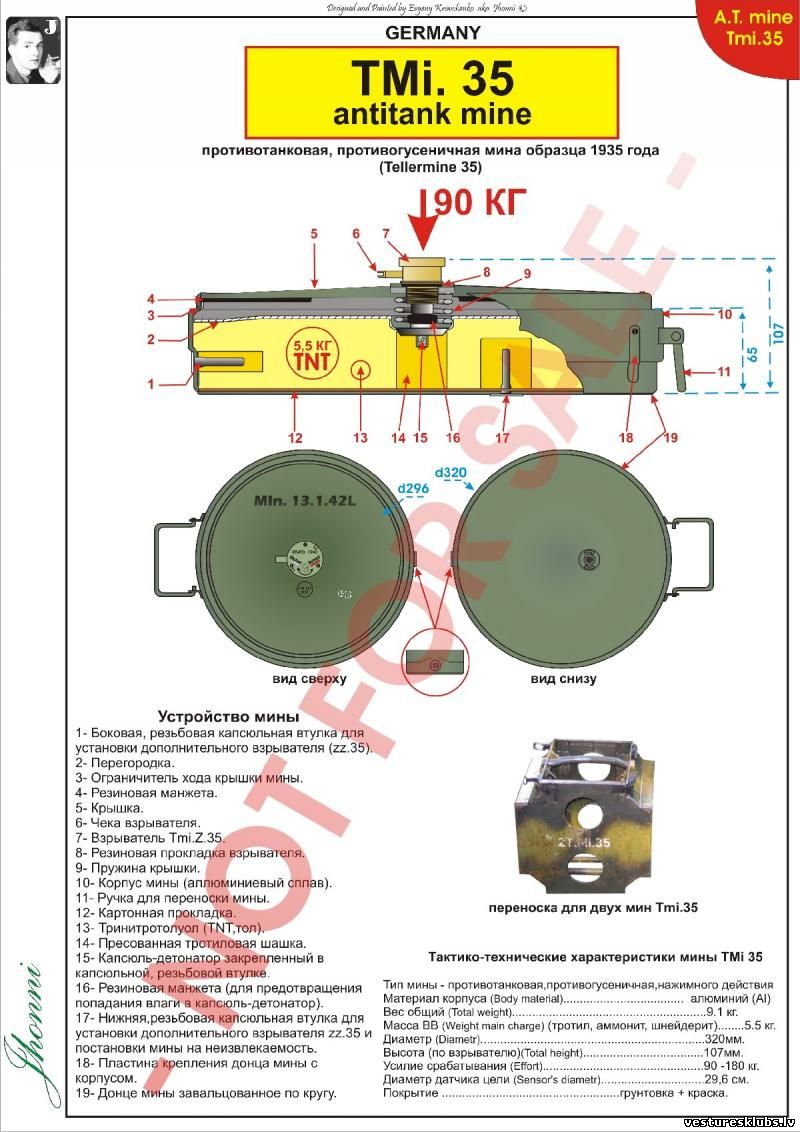

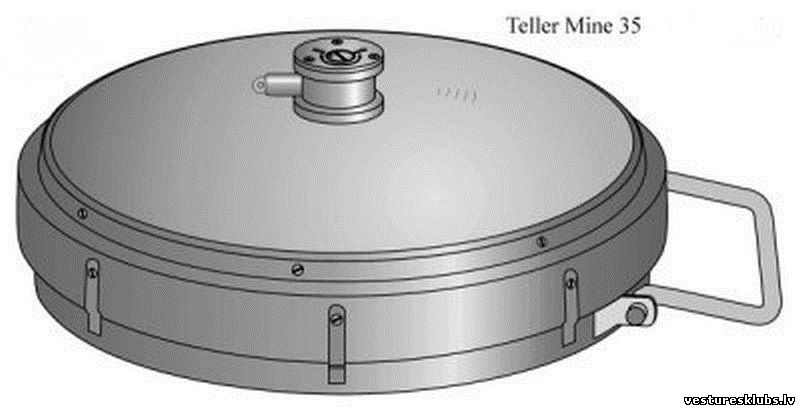

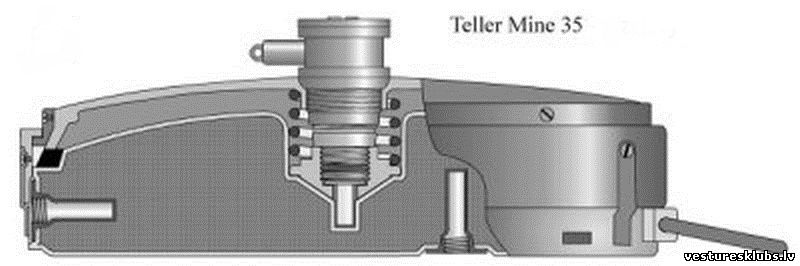

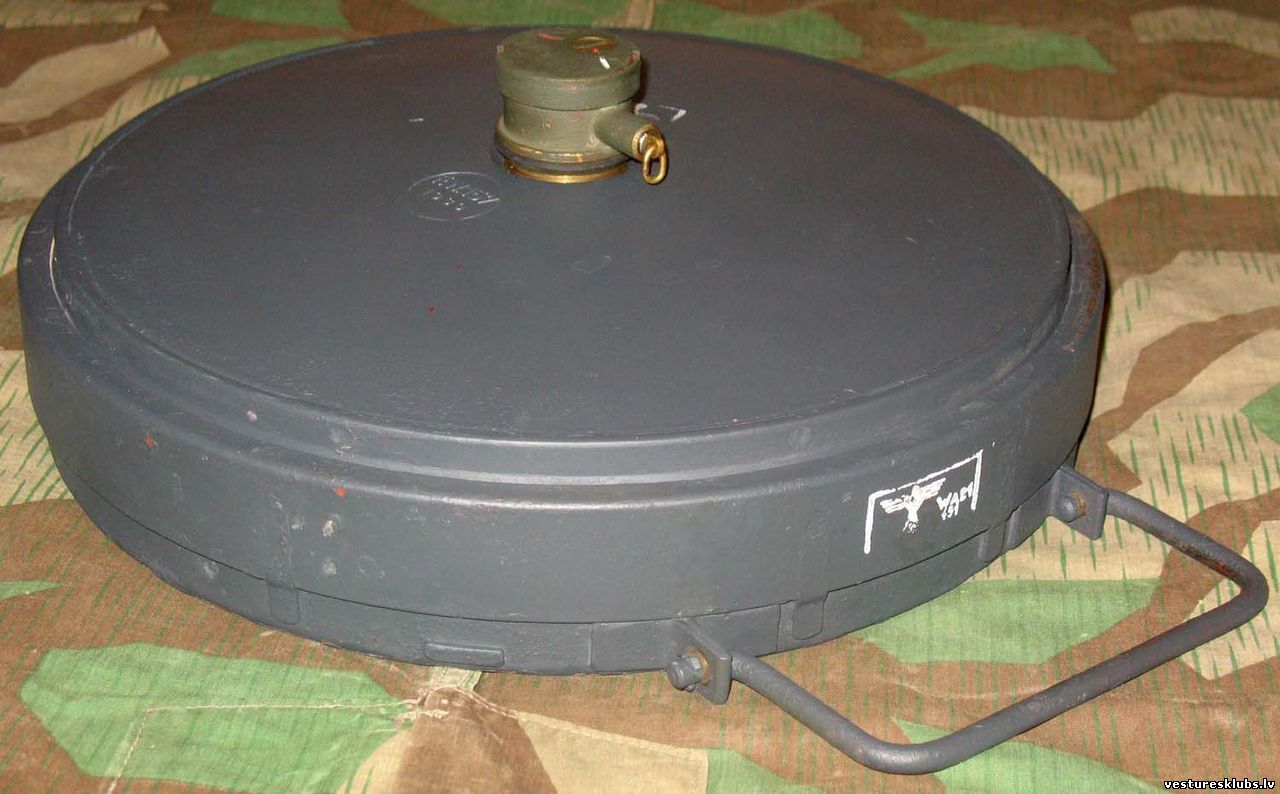

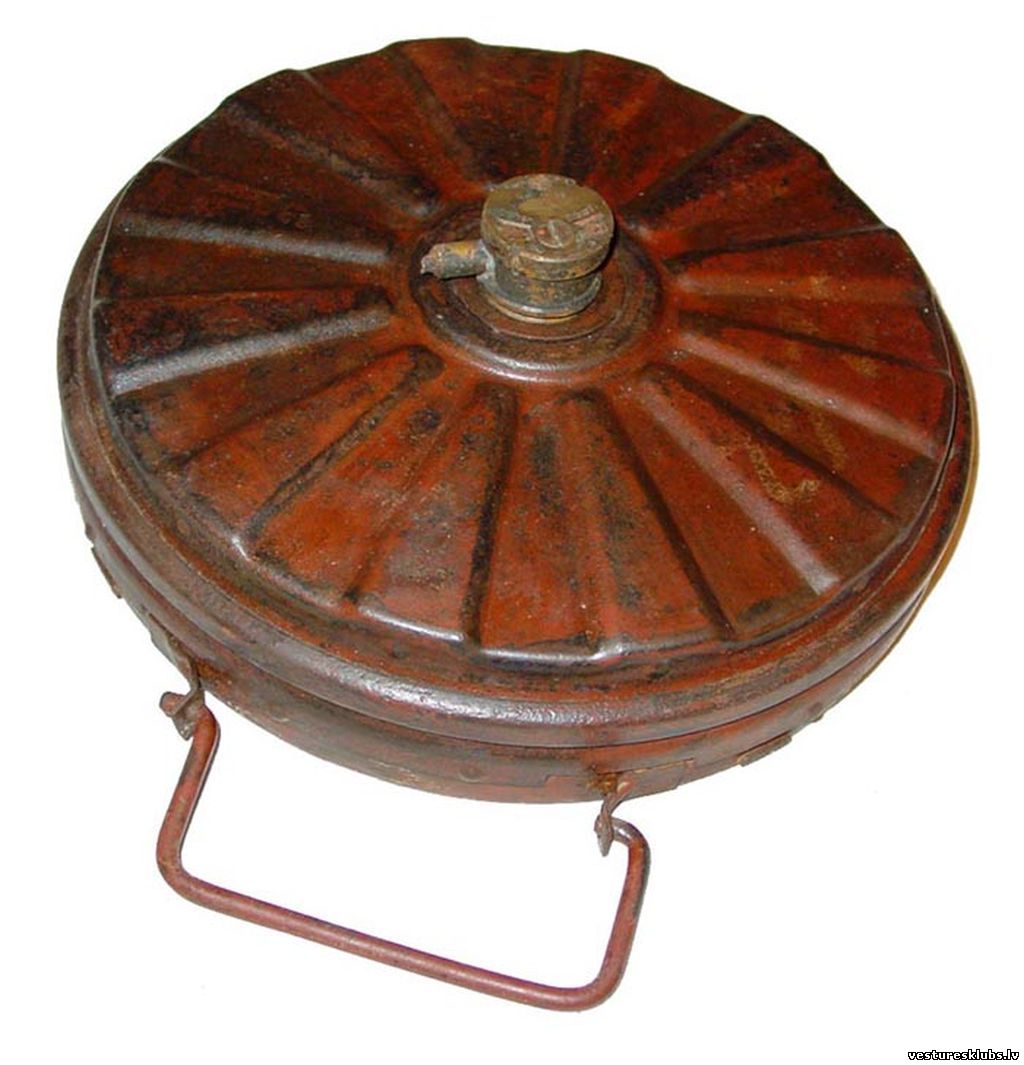

Mīna pieņemta bruņojumā 1935. gadā. Tai ir alumīnija korpuss, diametrs 318 mm, augstums 76 mm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 20:48 | Komentāri # 567
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Sākotnēji bija paredzēts detonators T.Mi.Z 35.

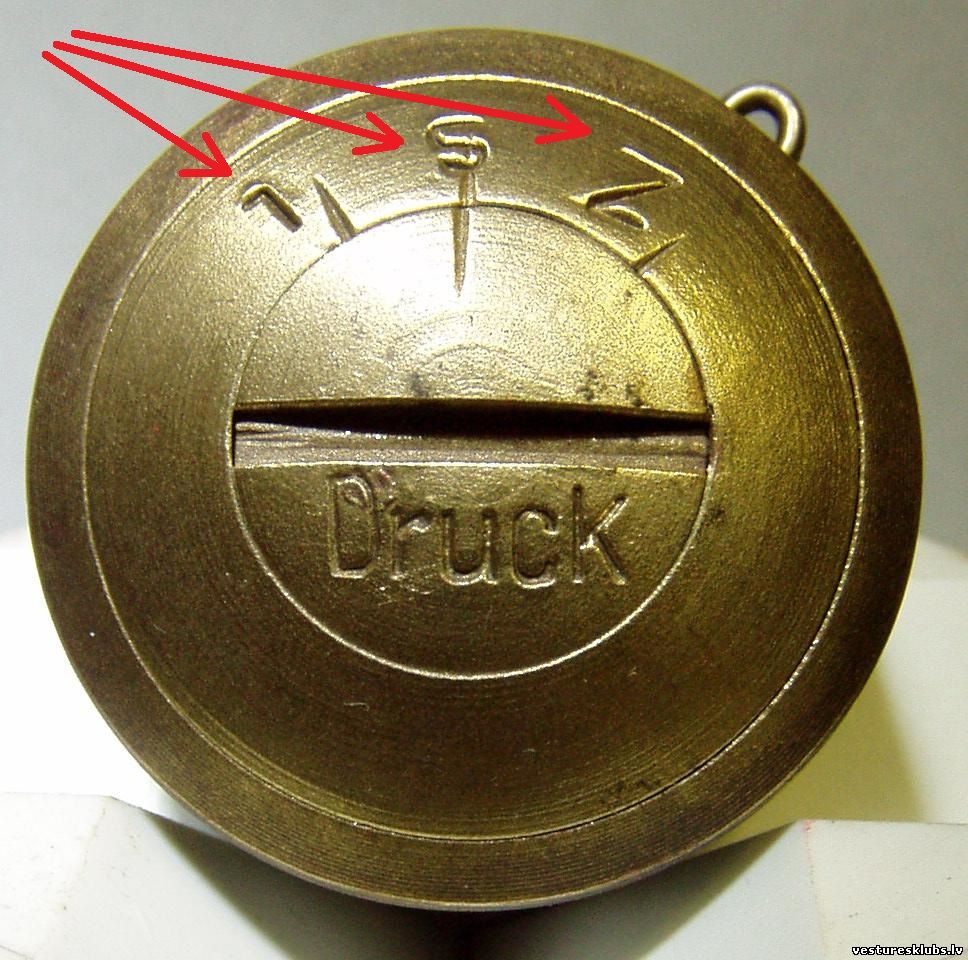

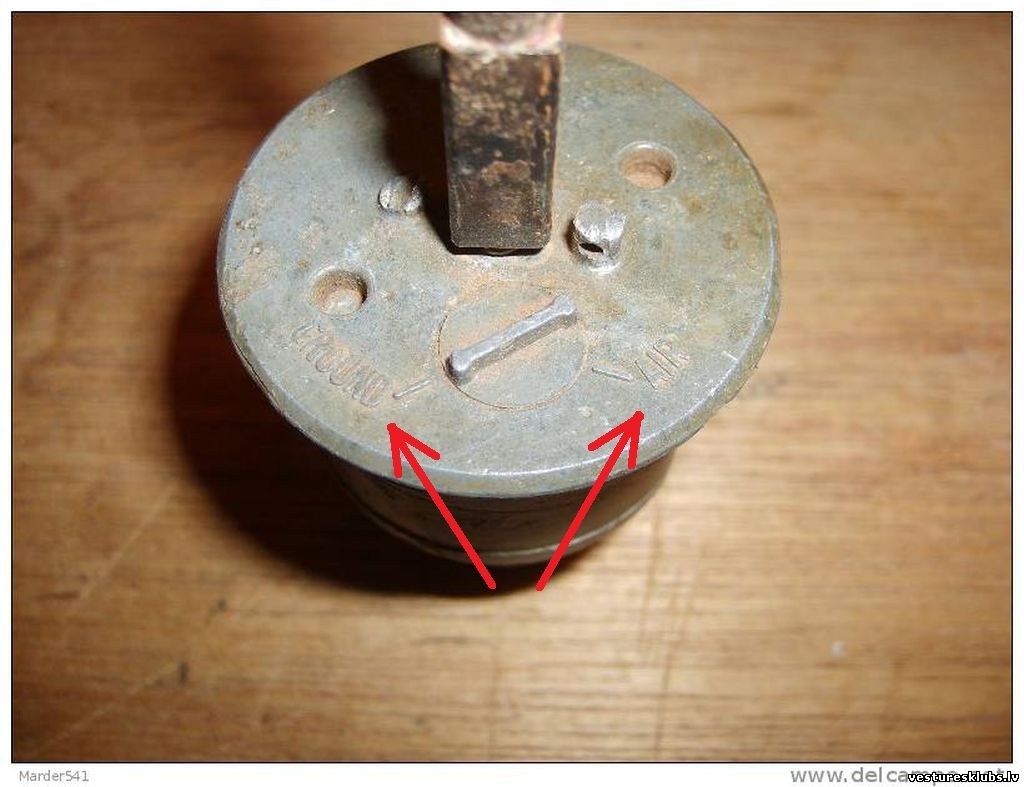

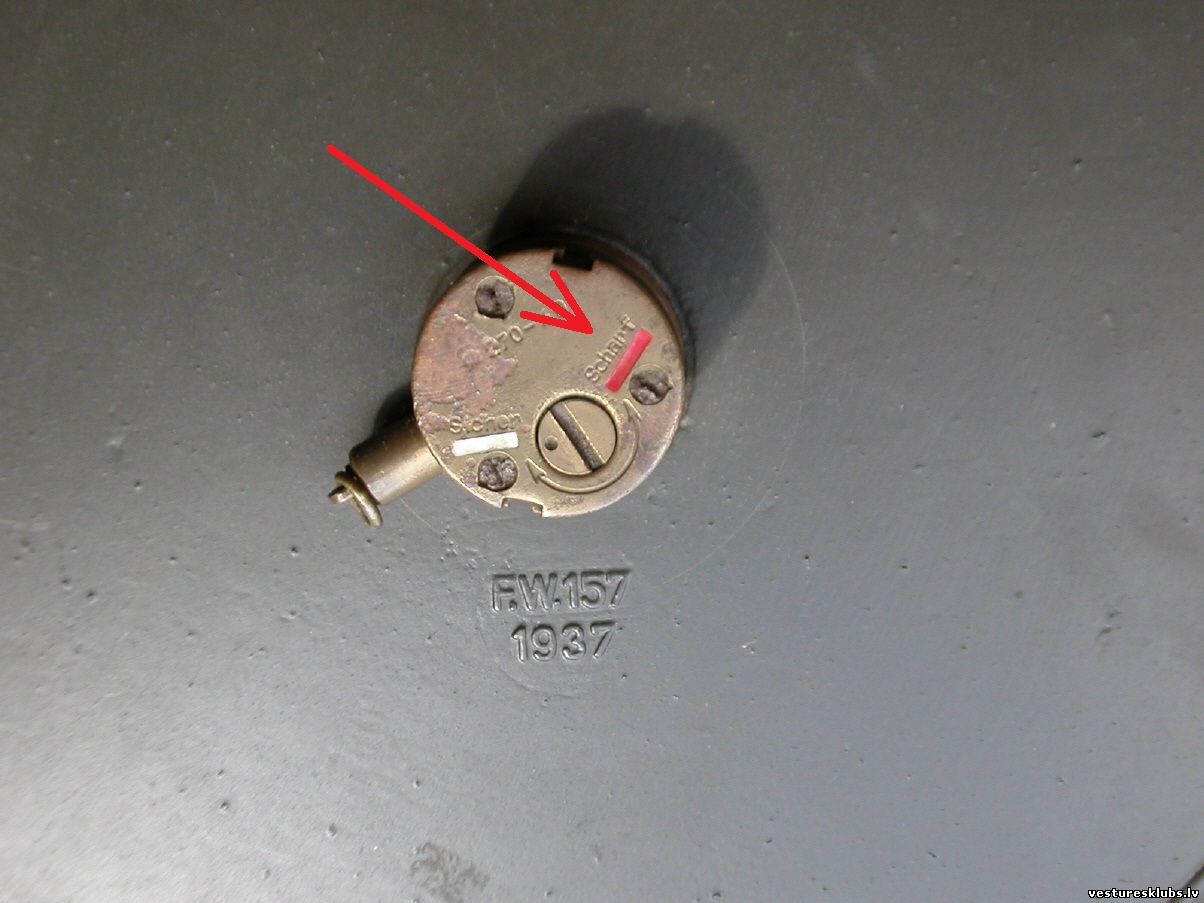

Pēc mīnas novietošanas un detonatora ieskrūvēšanas, skrūve tika pagriezta uz "SCHARF",


un aiz aukliņas izvilkt drošinātāja tapa.

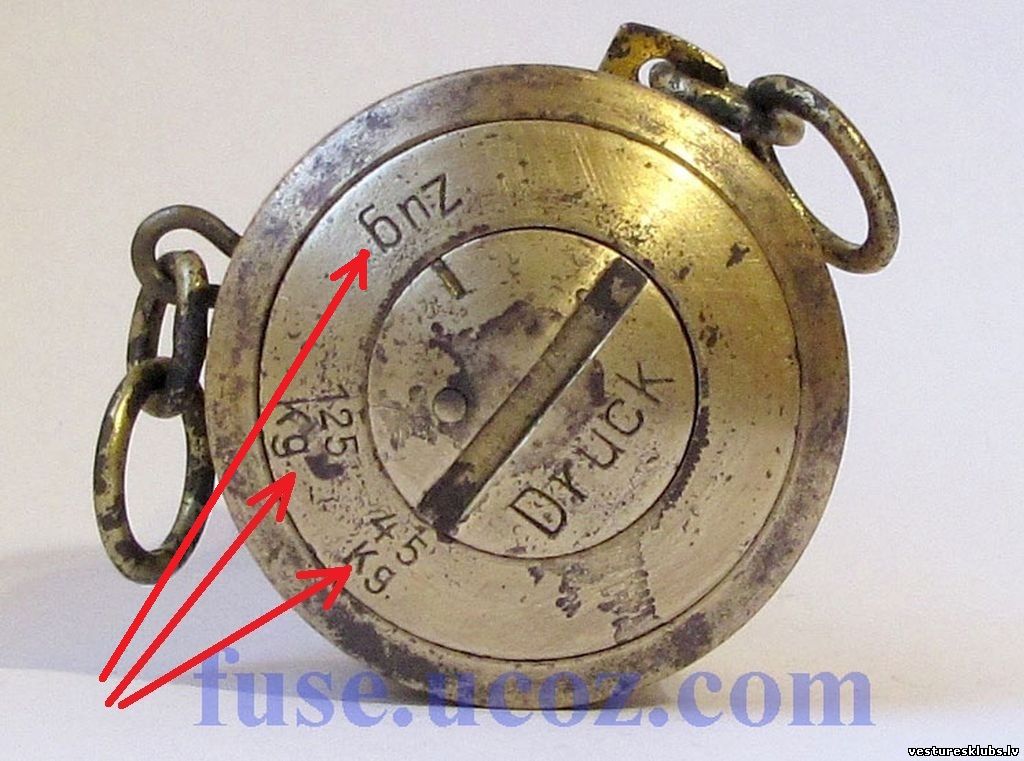

Detonators nostrādāja pie slodzes 90 - 180 kg (100 - 190 kg pēc citām ziņām)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 21:02 | Komentāri # 568
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Apakšā un sānos atveres papildus detonatoriem - lamatām.

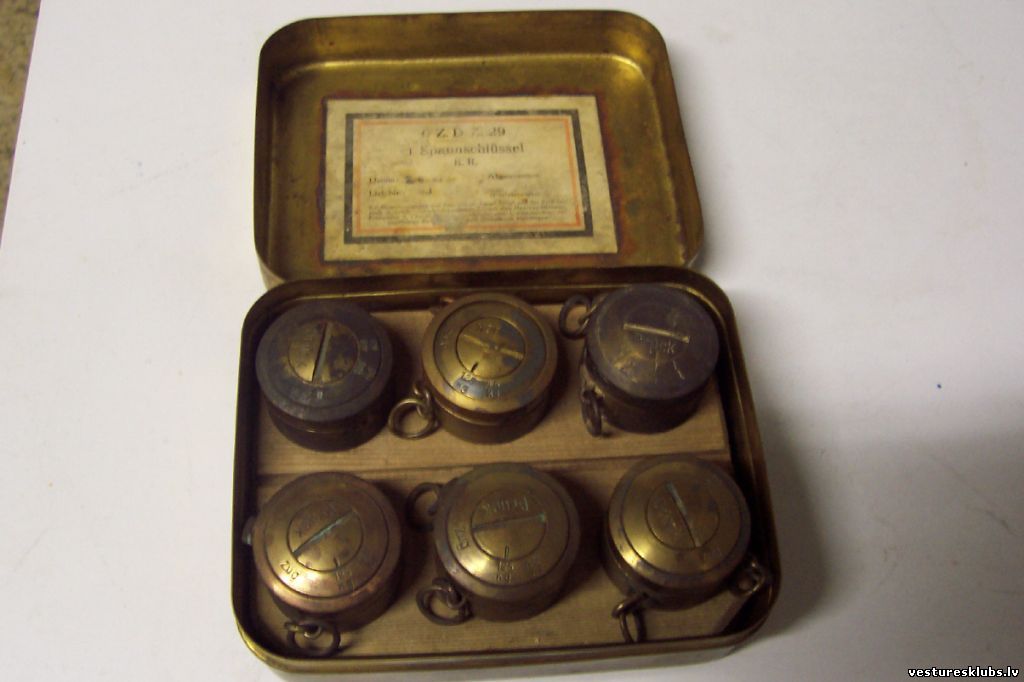

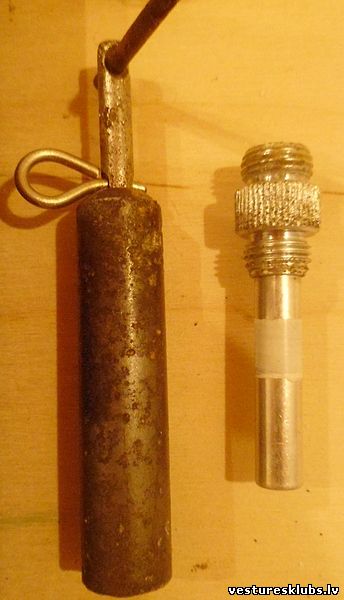

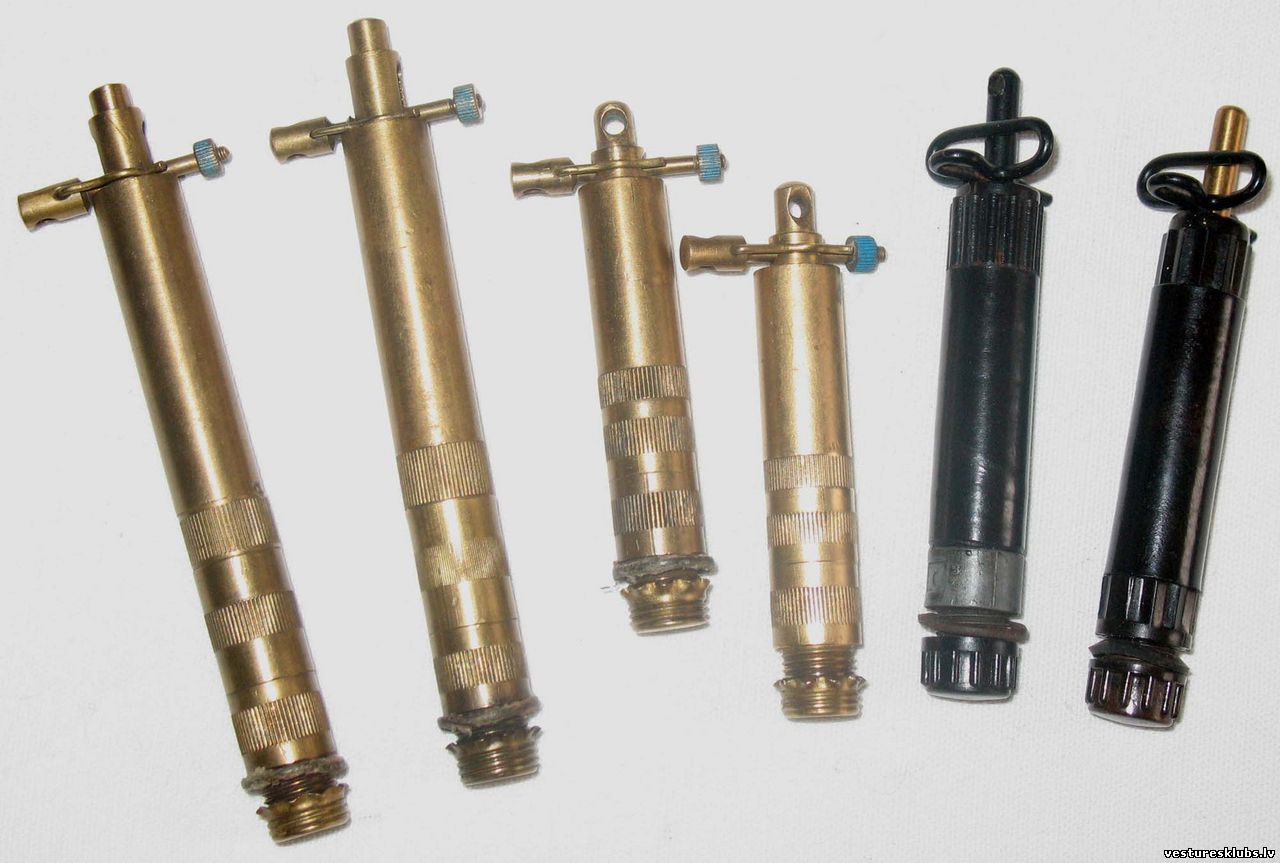

Šim mērķim izmantoja detonatorus Zu.Z.Z.35, Z.Z.35 vai Z.Z.42
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 21:12 | Komentāri # 569
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vēlāk pielāgoja arī detonatoru T.Mi.Z.42


Kara laika foto.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 21:24 | Komentāri # 570
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tellermine 35 Stahl (T.Mi.35 St)

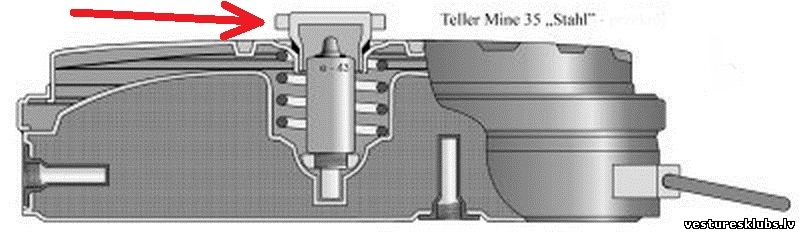

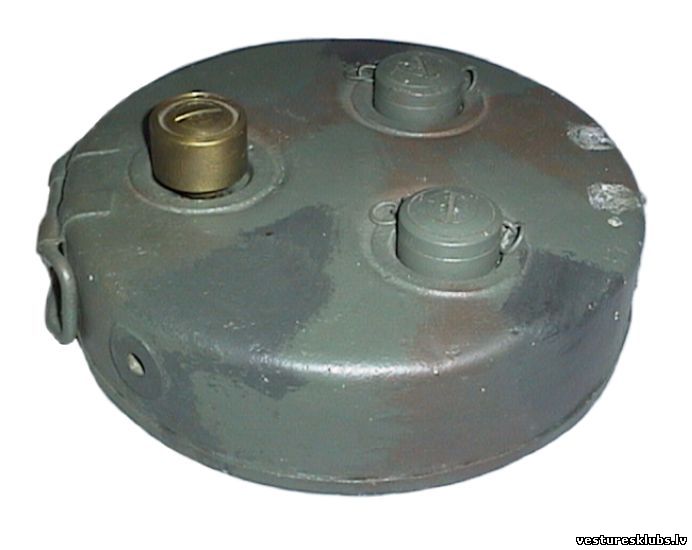

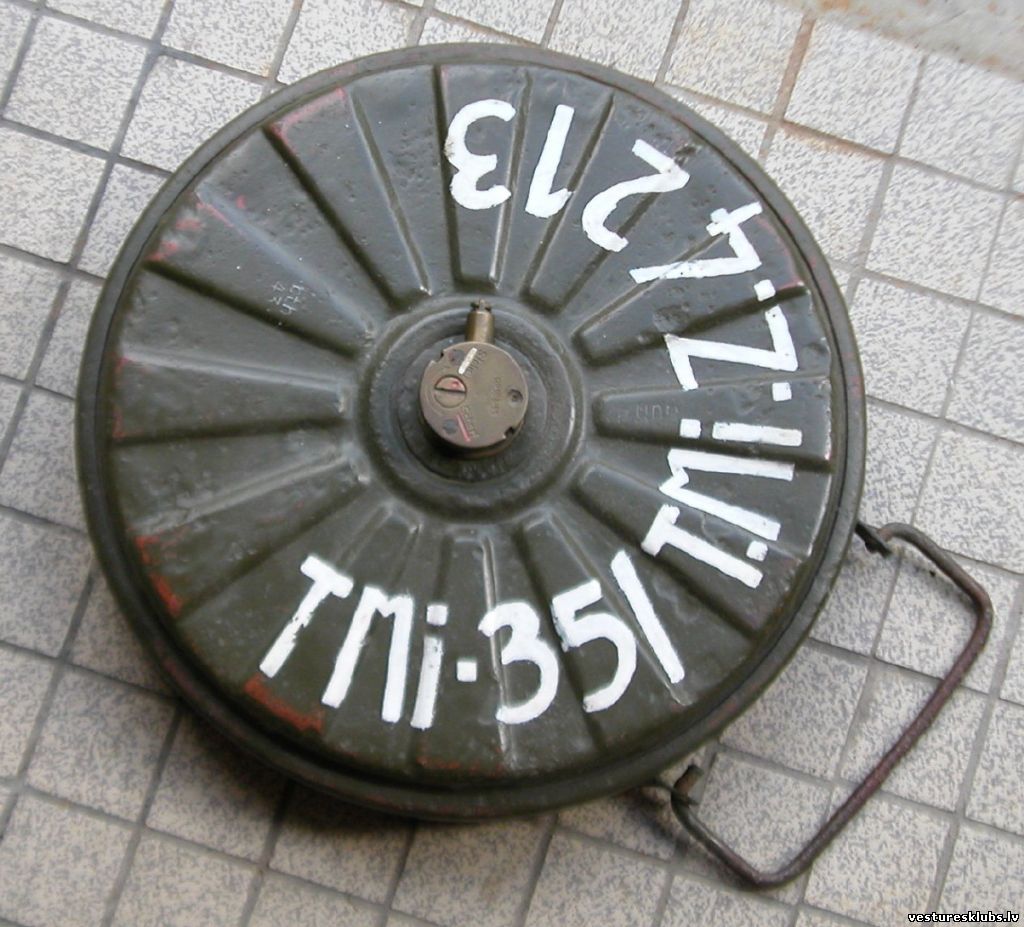

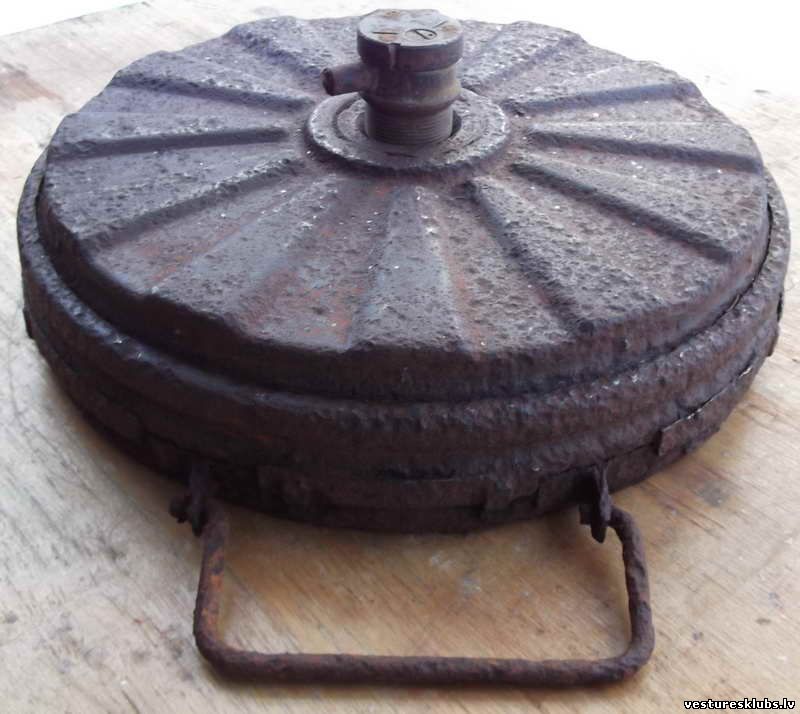

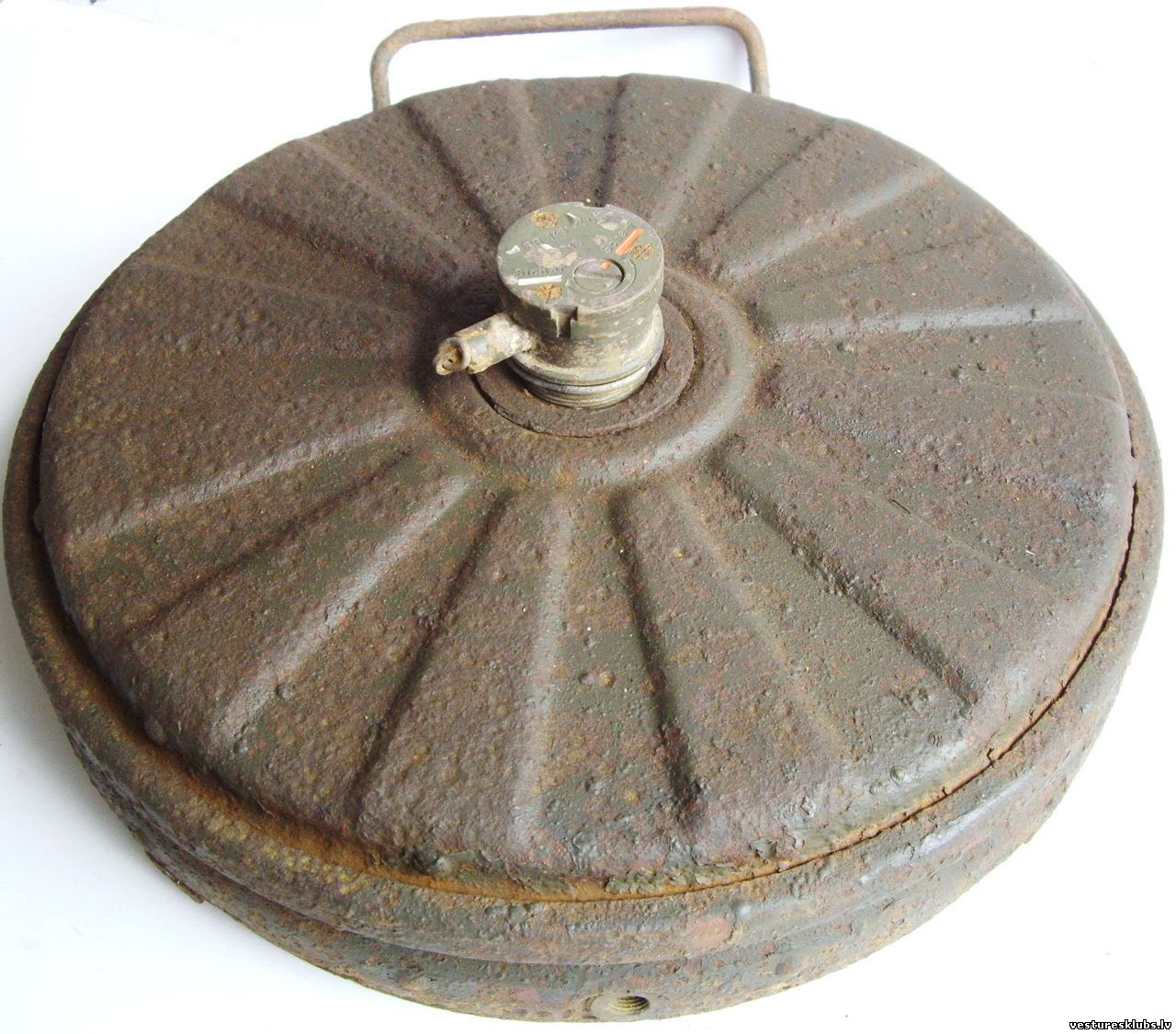

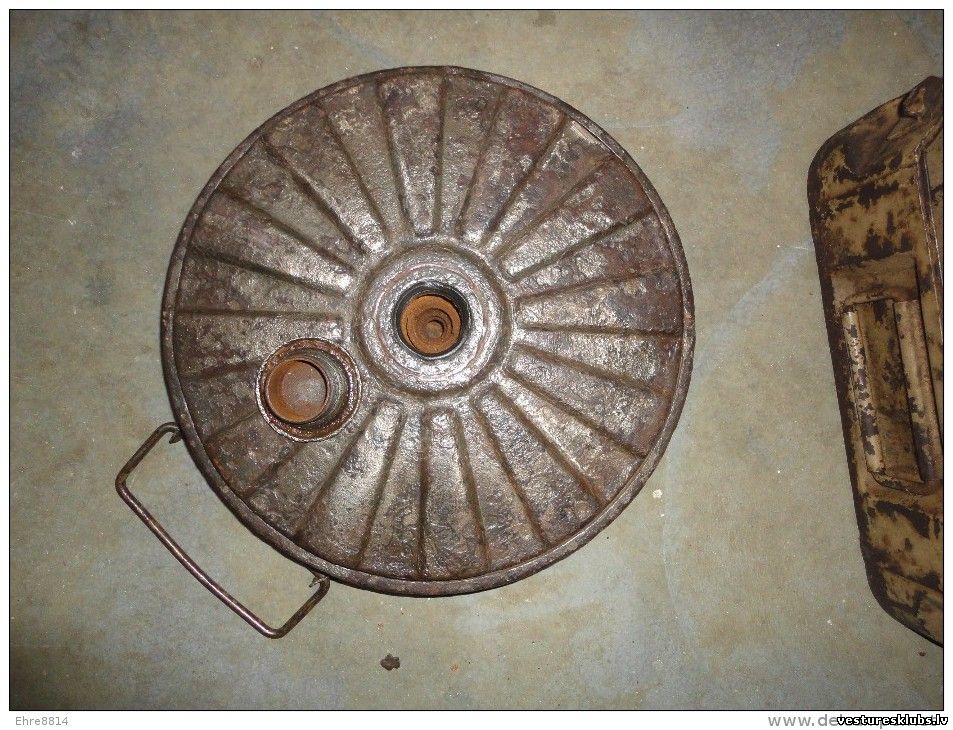

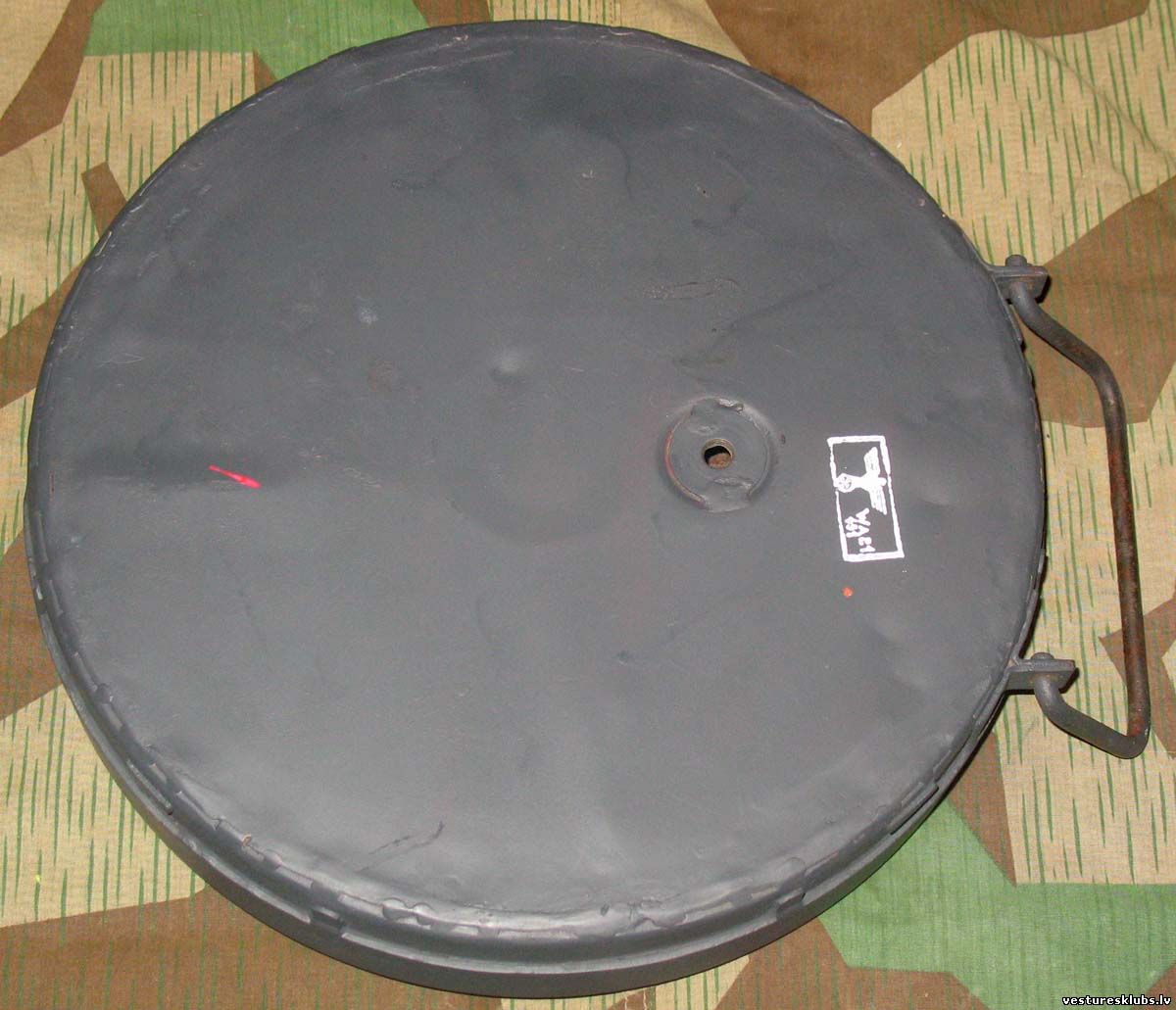

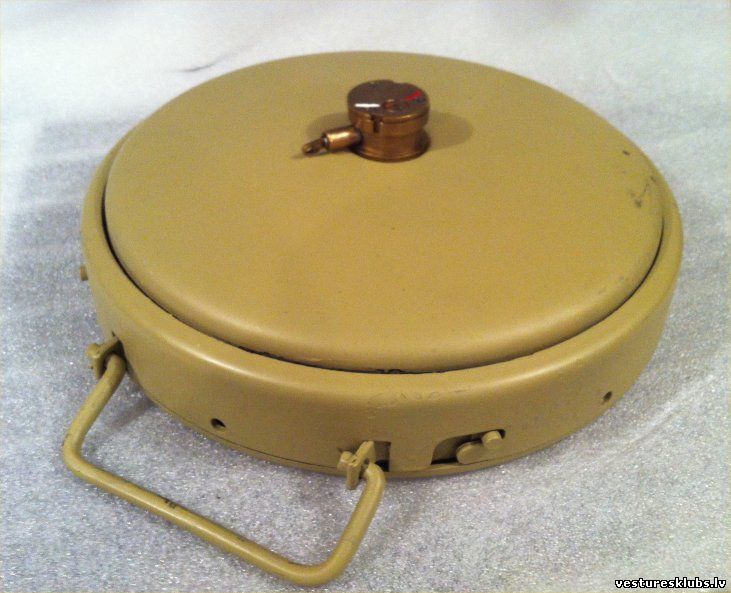

Atšķirībā no iepriekš aprakstītās T.Mi.35, šī ir ar tērauda korpusu un rievotu vāku. Sākotnēji radīta karam Āfrikā (hermētiskāka, rievotā augša neļauj vējam aizpūst uzbērtās smiltis), bet vēlāk izmantota arī Eiropā. T.Mi.35 St ir pavisam nedaudz augstāka - 80 mm, bet ar krietni lielāku detonācijas slodzi - 210 kg.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 21:33 | Komentāri # 571
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Interesanta nianse - šīm mīnām rokturis bija divu variantu:

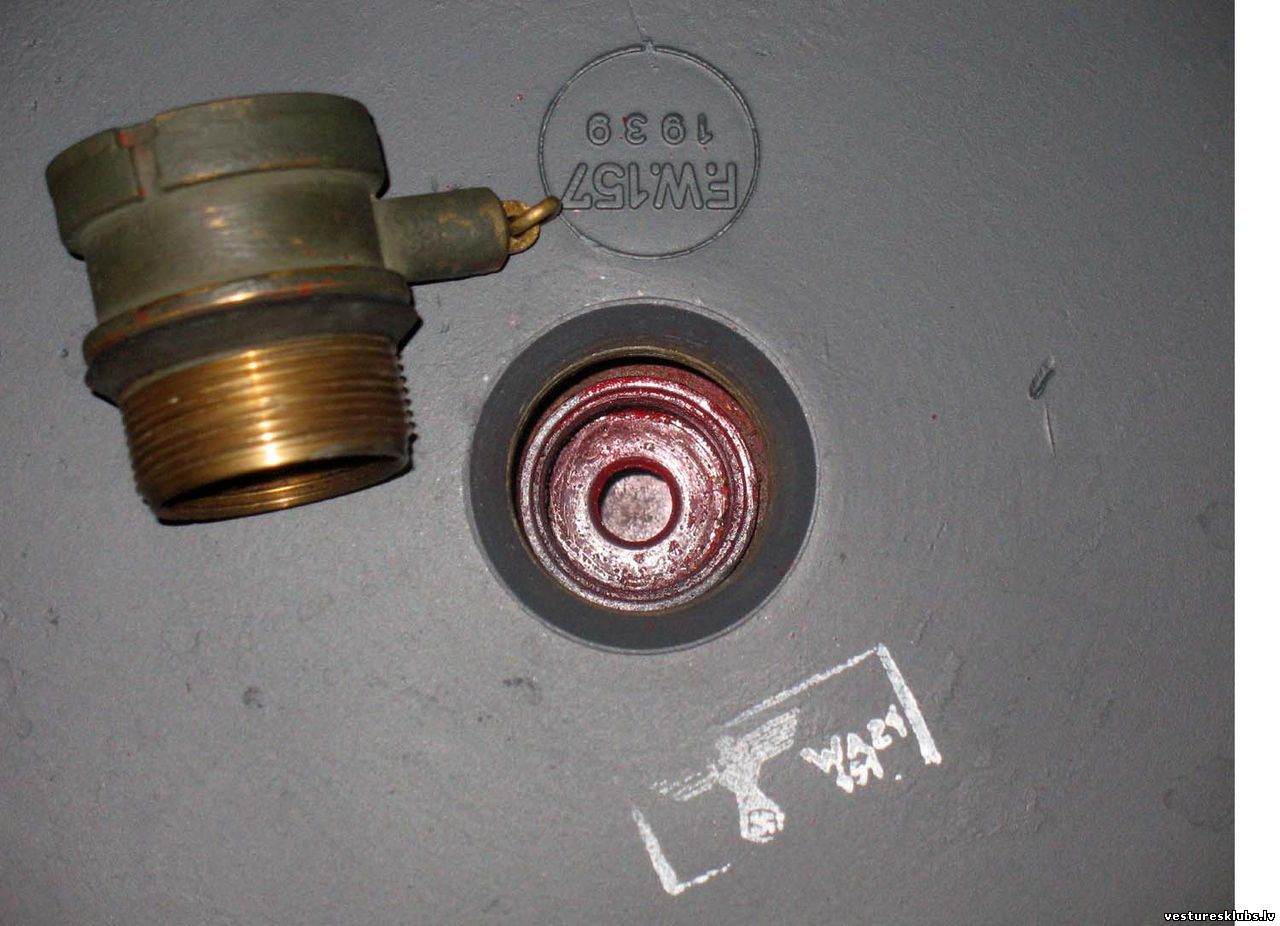

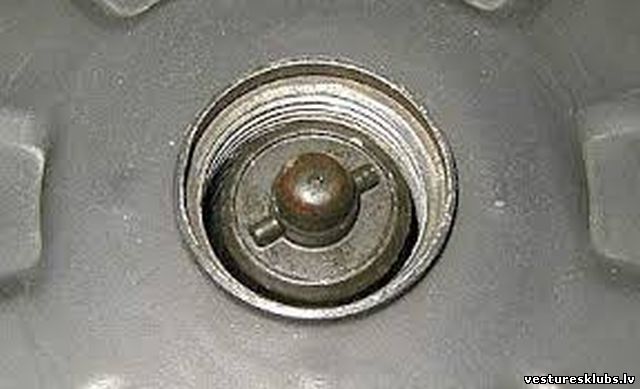

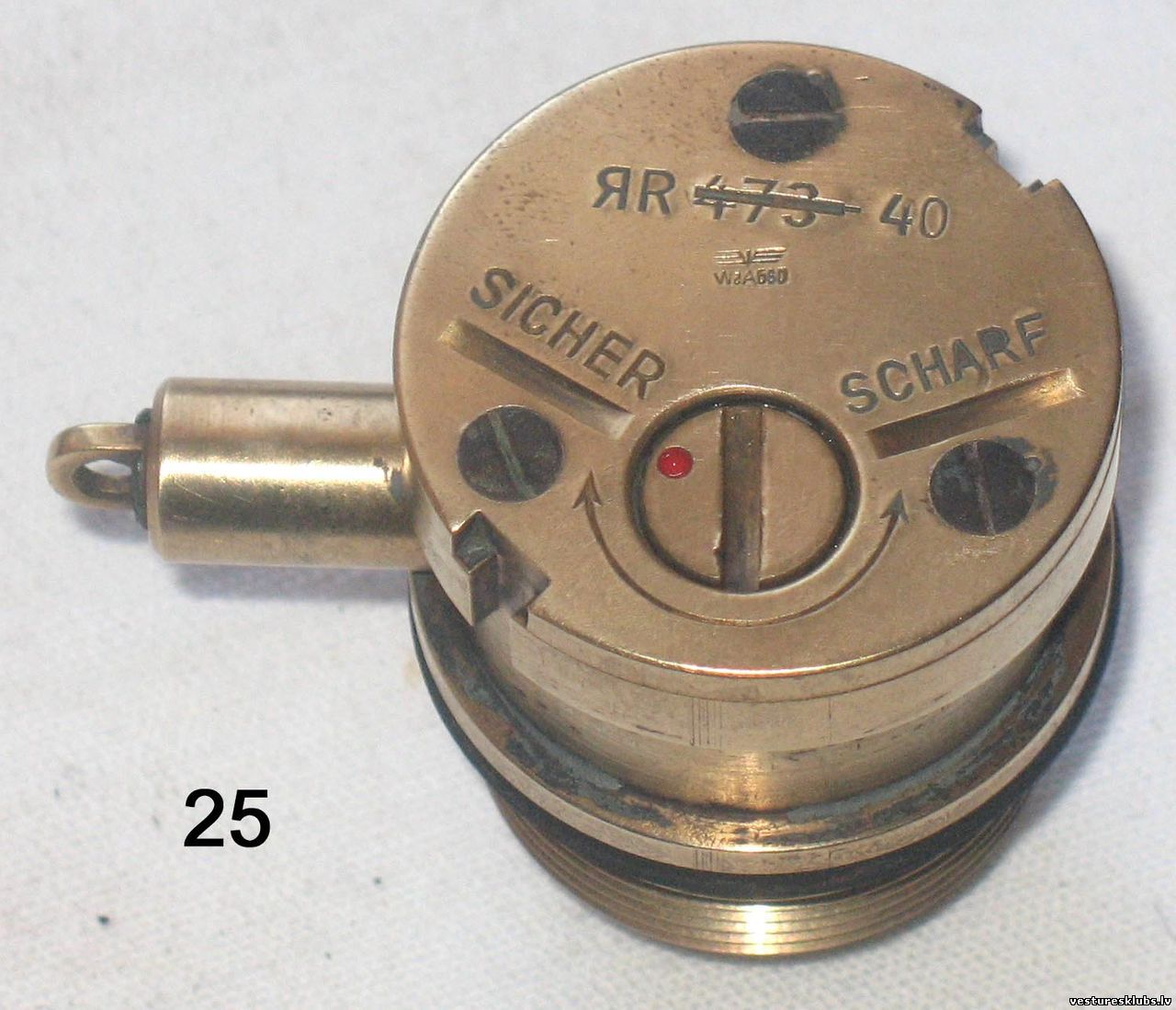

Sākumā aprīkoja ar jau aprakstīto detonatoru T.Mi.Z 35,


bet vēlāk uzstādīja ar T.Mi.Z.42,
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 21:42 | Komentāri # 572
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Interesanti, ka abās šajās mīnās detonators T.Mi.Z.42 netika ieskrūvēts, bet vienkārši iebāzts.

Pēc tam viņu nofiksēja ar uzskrūvējamo vāciņu.

Uzmanību!
Ir informācija, ka T.Mi.35 St vēlāk izmantoti arī detonatori T.Mi.43 un T.Mi.44, bet tos aplūkosim pie attiecīgajām prettanku mīnām.

Papildus detonatori - lamatas bija analogi kā T.Mi.35.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 21:56 | Komentāri # 573
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tellermine 35 Übung (T.Mi.35.Üb.)

Mācību mīnas ar detonatoru T.Mi.Z. 35. Detonējot, pa sānos esošajiem caurumiem, izdalīja dūmus.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 22:02 | Komentāri # 574
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		T.Mi.35. transportēja metāla kastēs pa vienai,

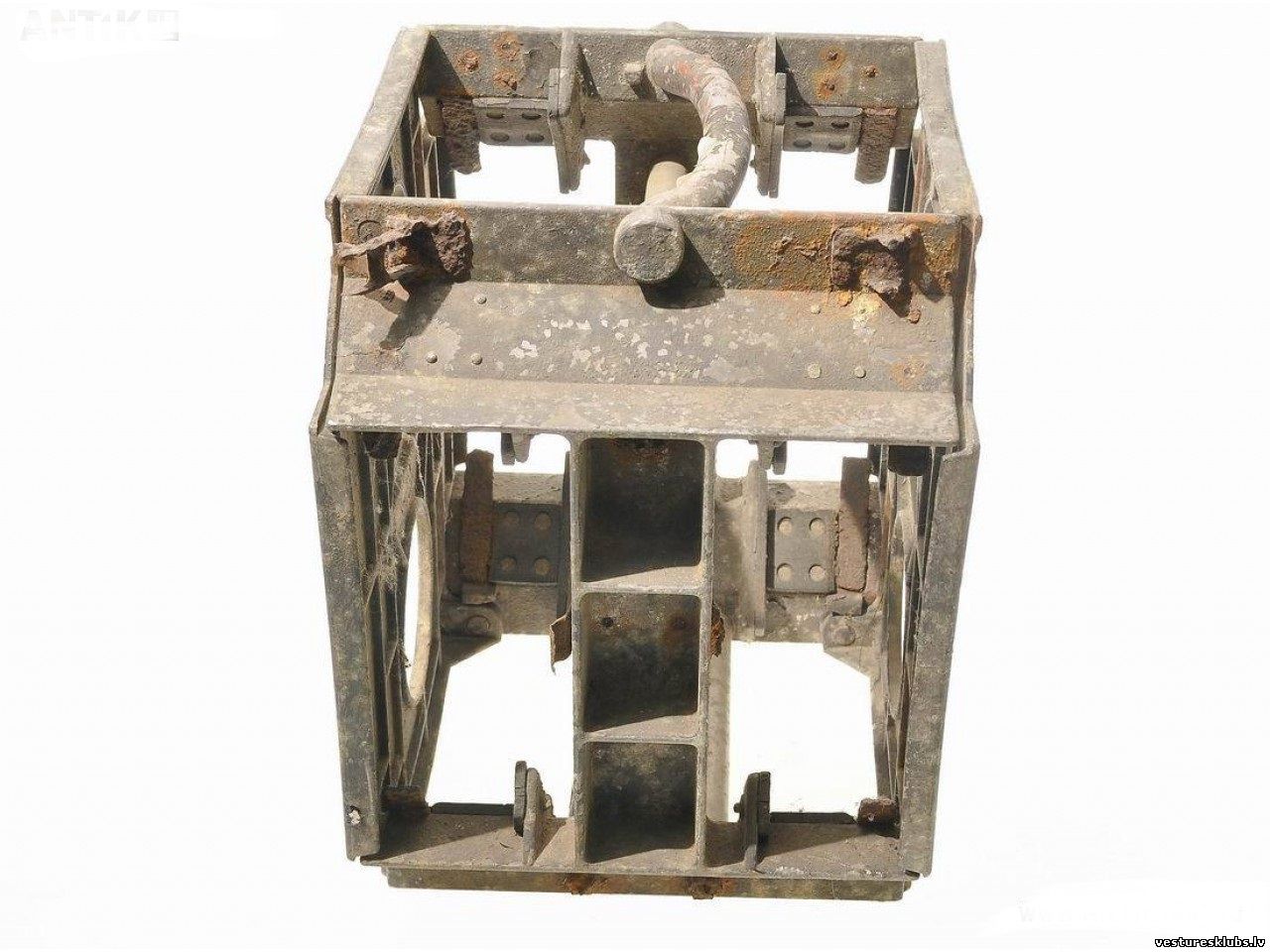

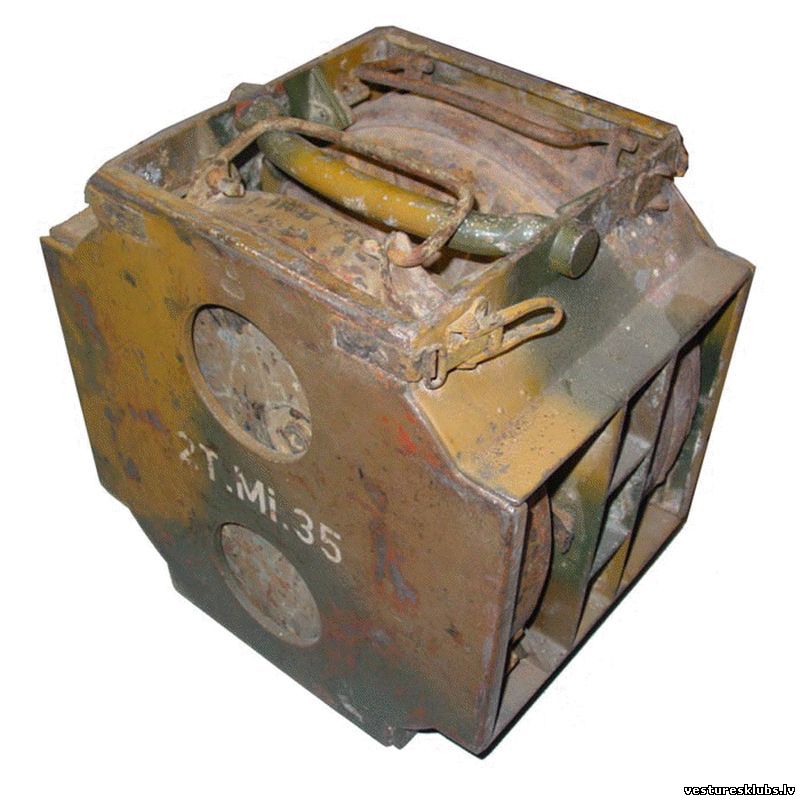

vai pa divām.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 23.Oktobrī.2016, 22:05 | Komentāri # 575
Stāstnieks

Komentāri: 11618
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Izmantoja arī metāla rāmjus 2 gb.

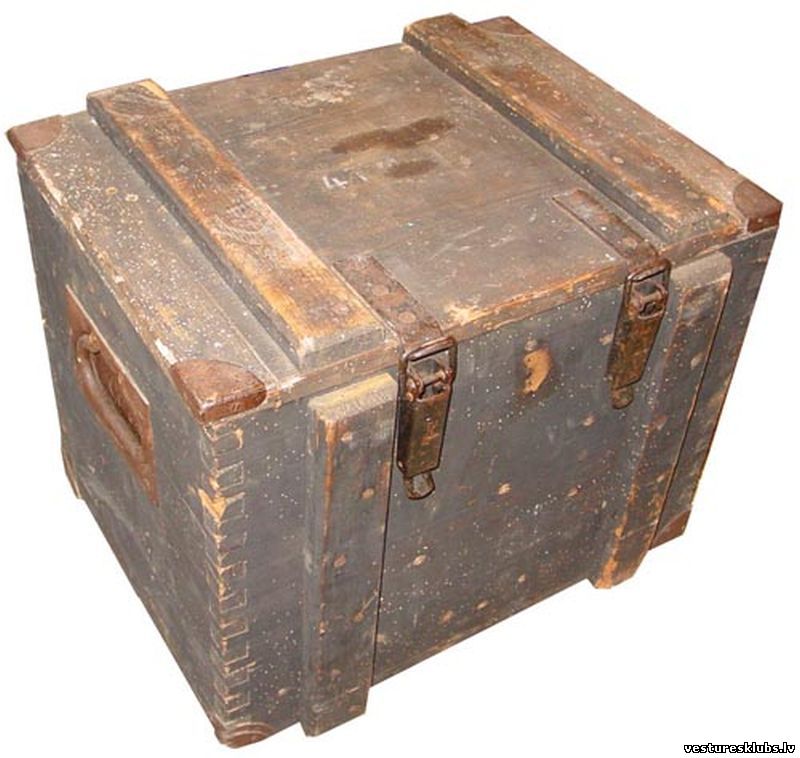

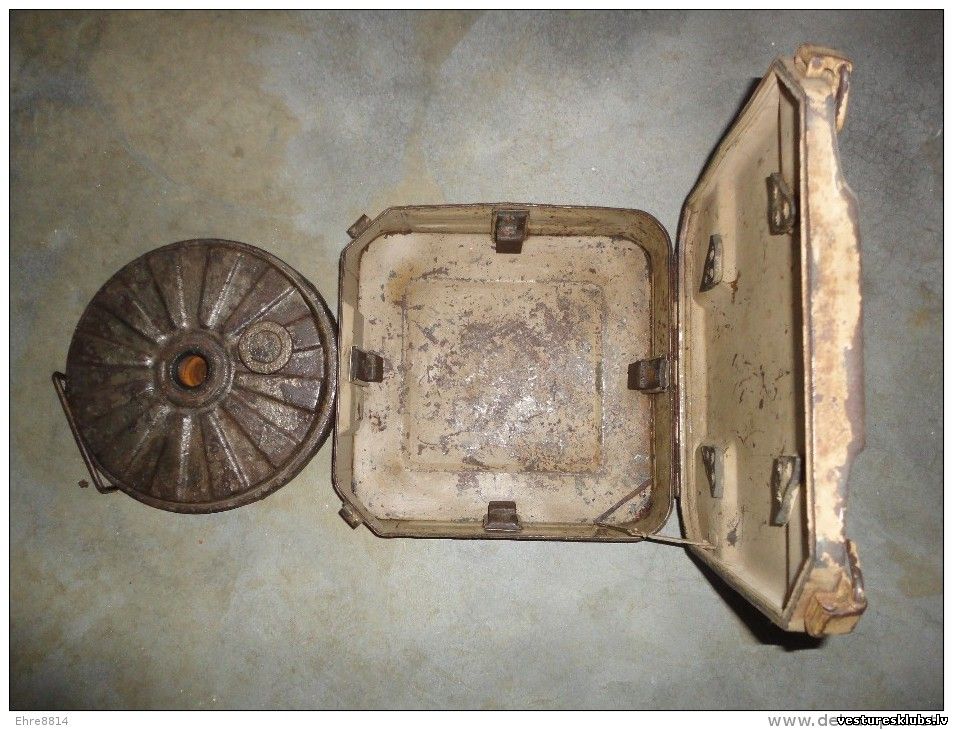

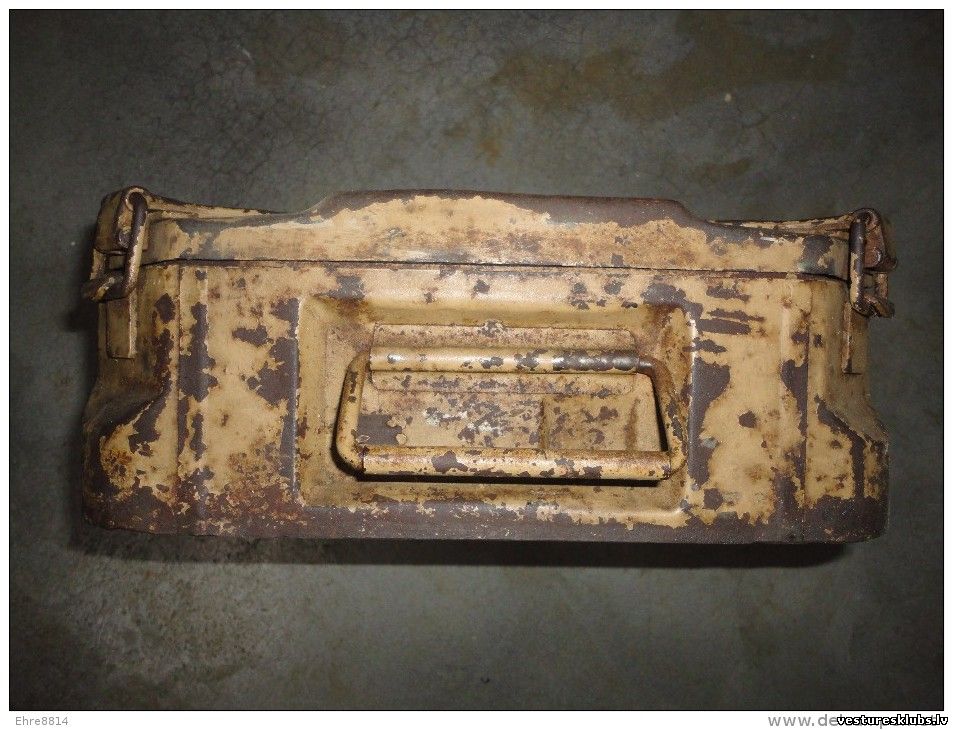

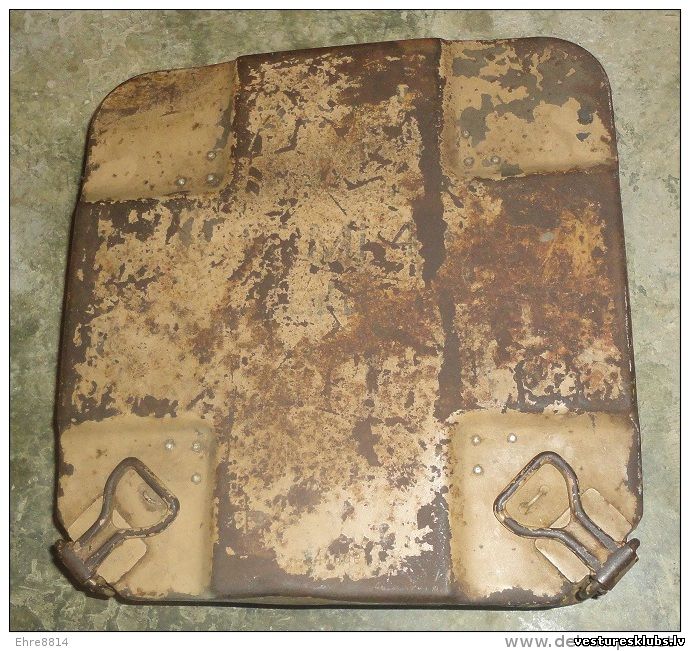

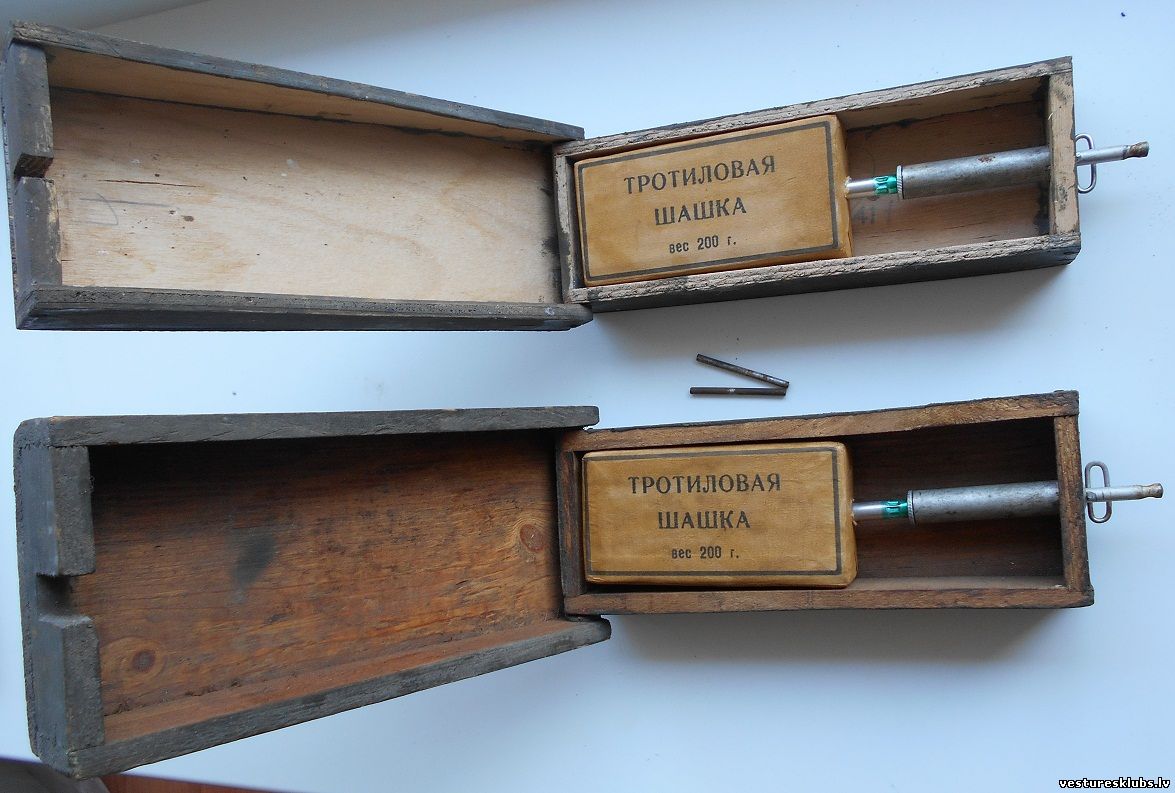

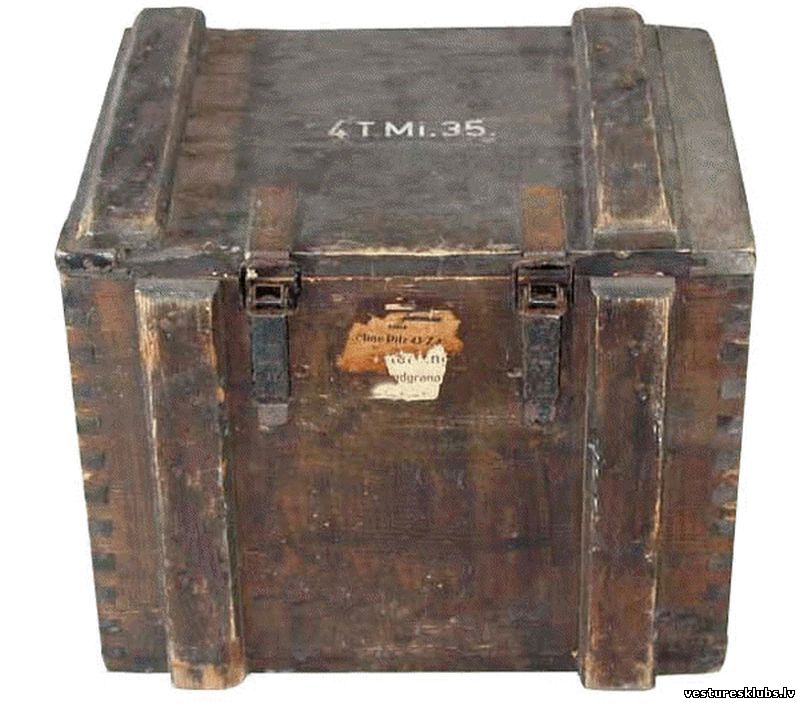

un koka kastes 4 gb.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
