WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 18:30 | Komentāri # 226
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 18:37 | Komentāri # 227
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

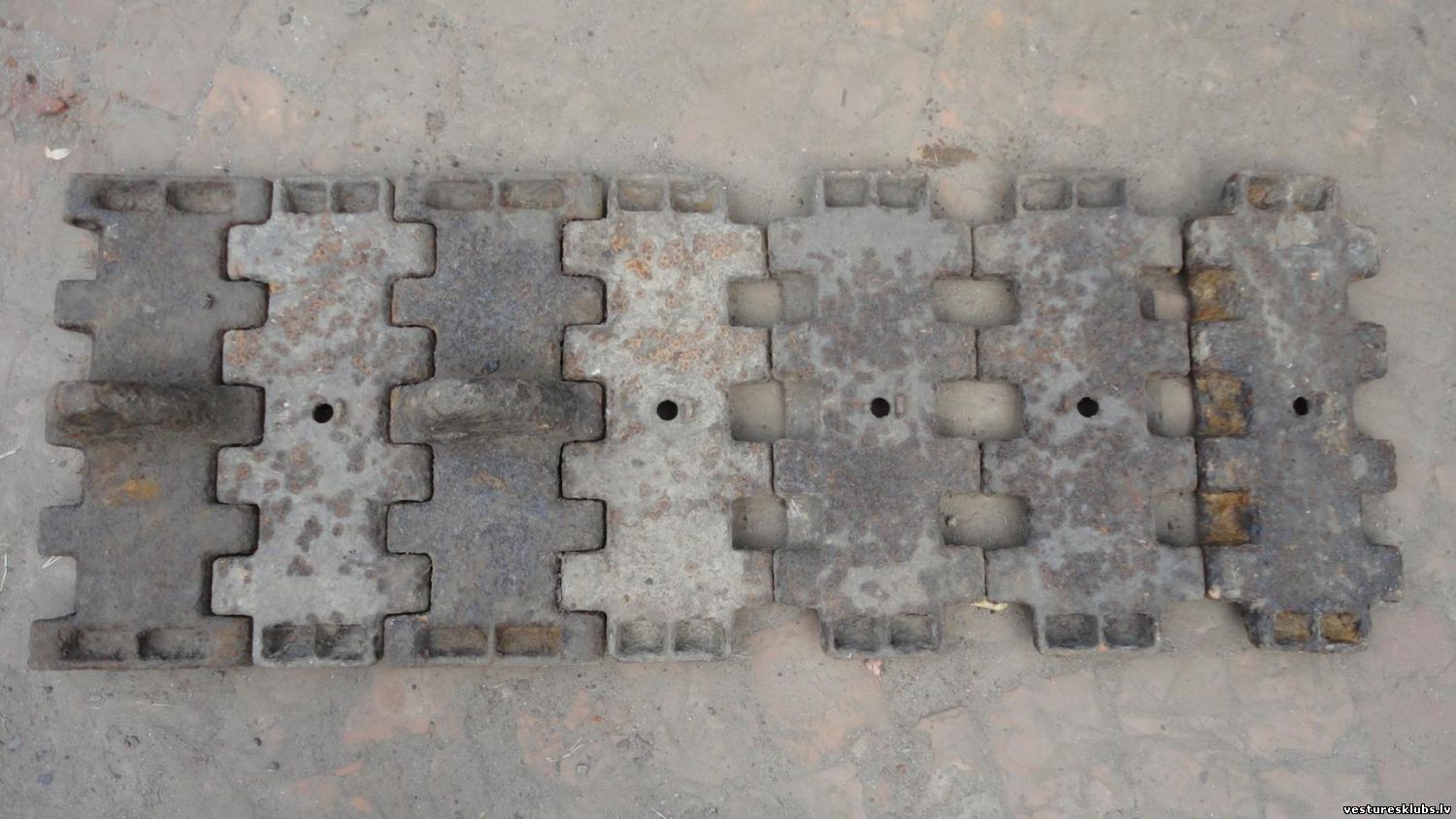

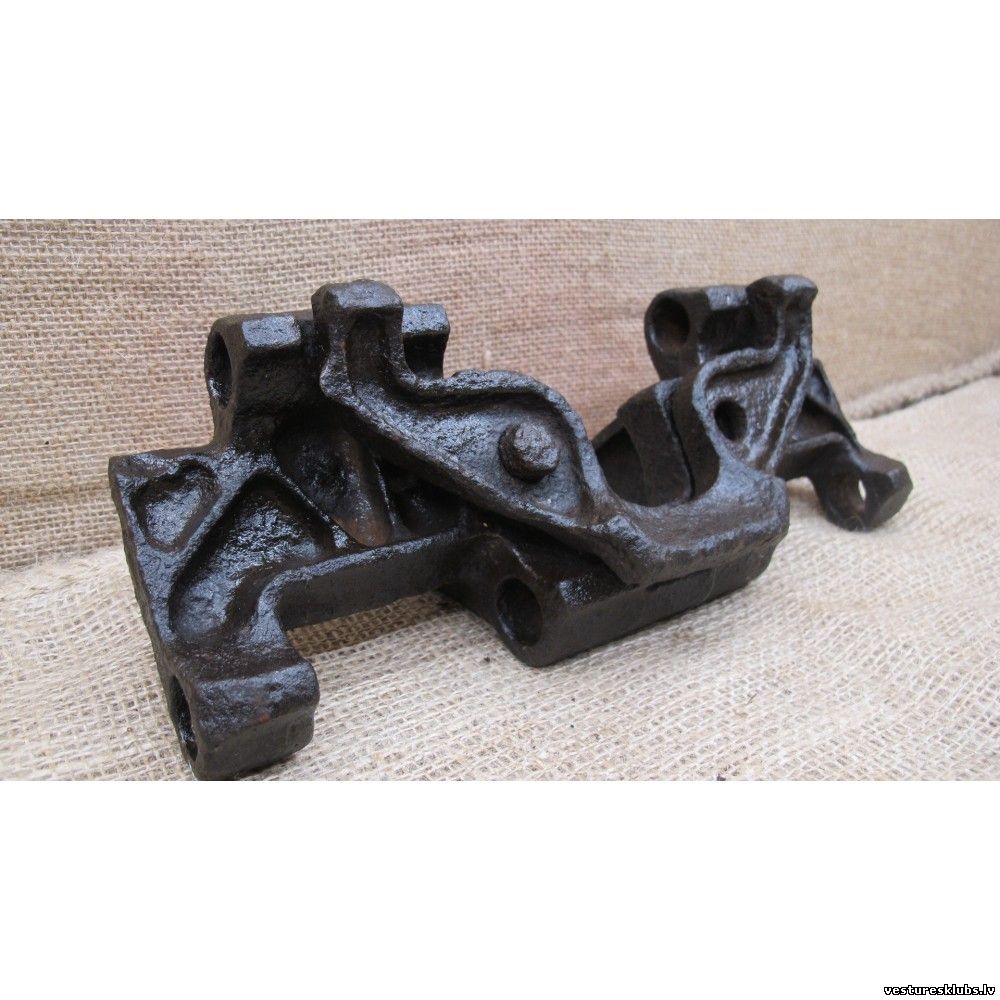

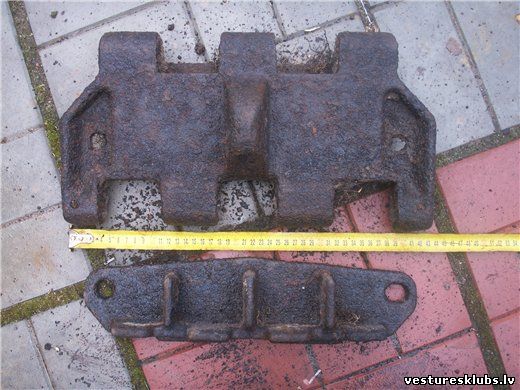

T-70M un СУ-76M


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 18:46 | Komentāri # 228
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

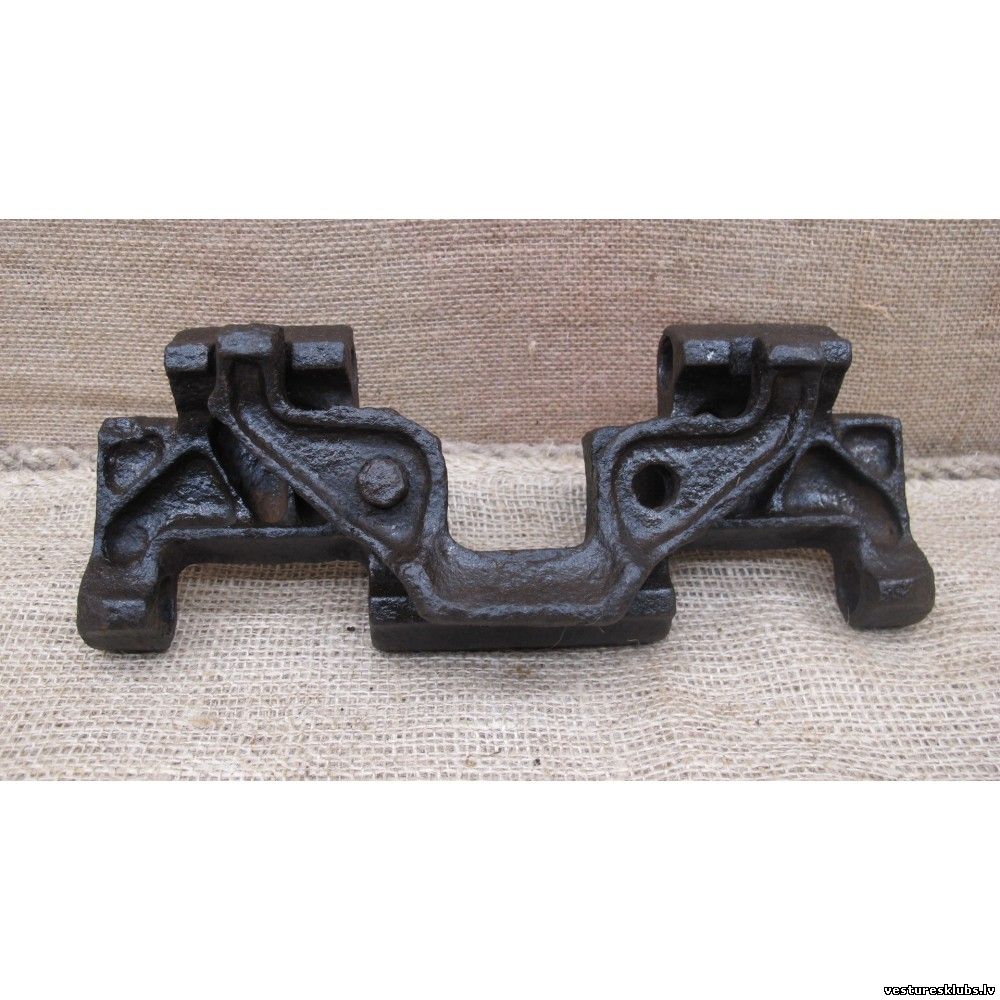

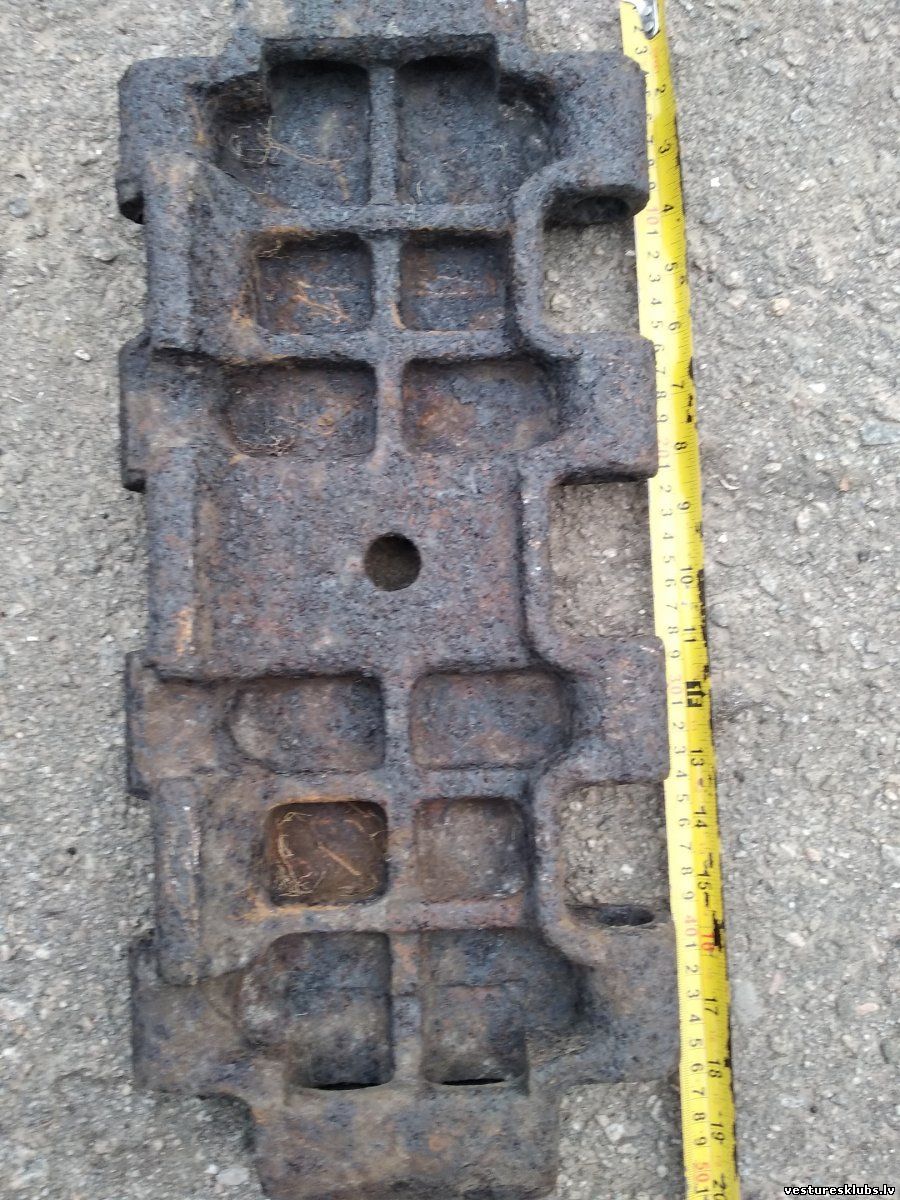

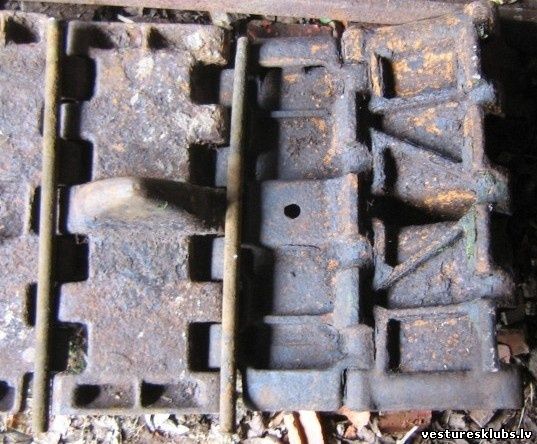

"Коминтерн"


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 18:50 | Komentāri # 229
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

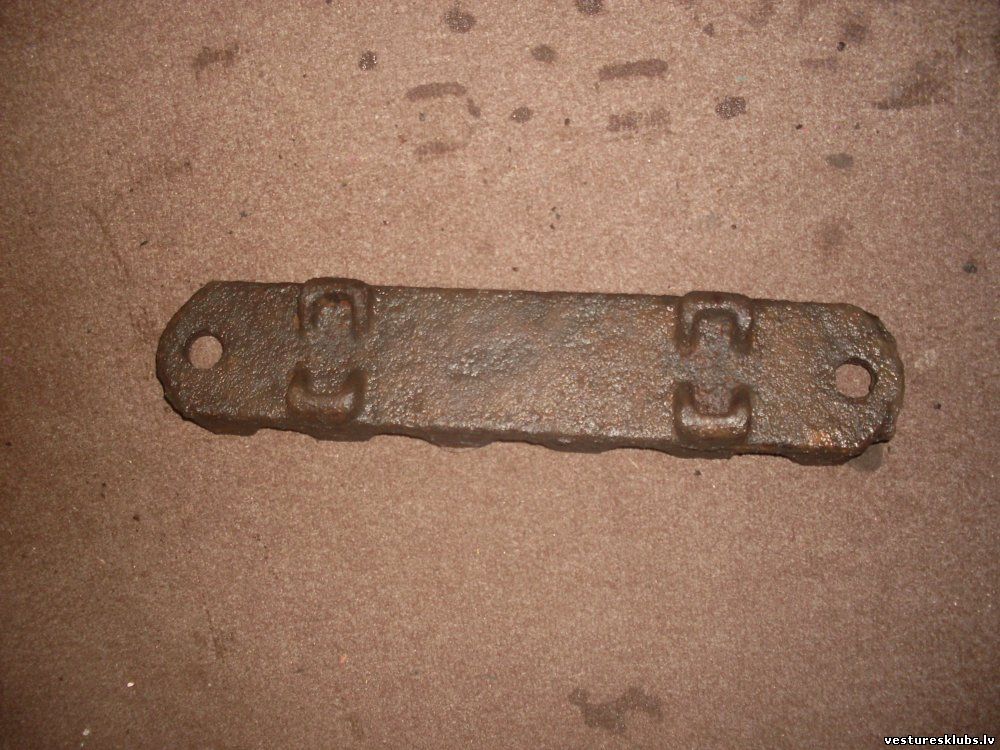

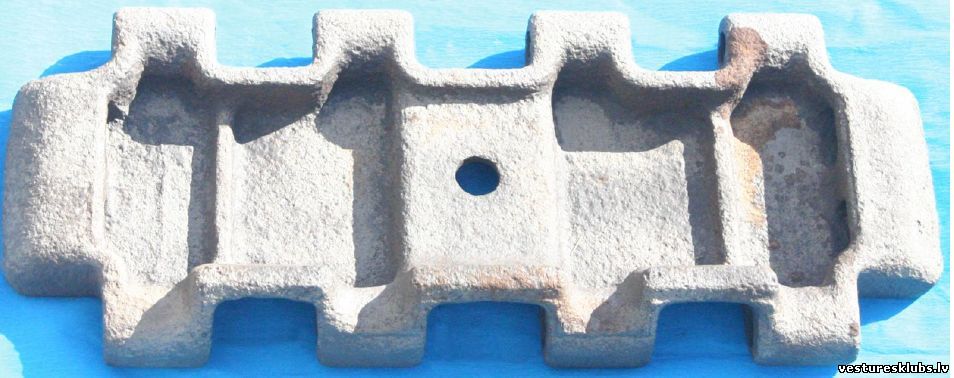

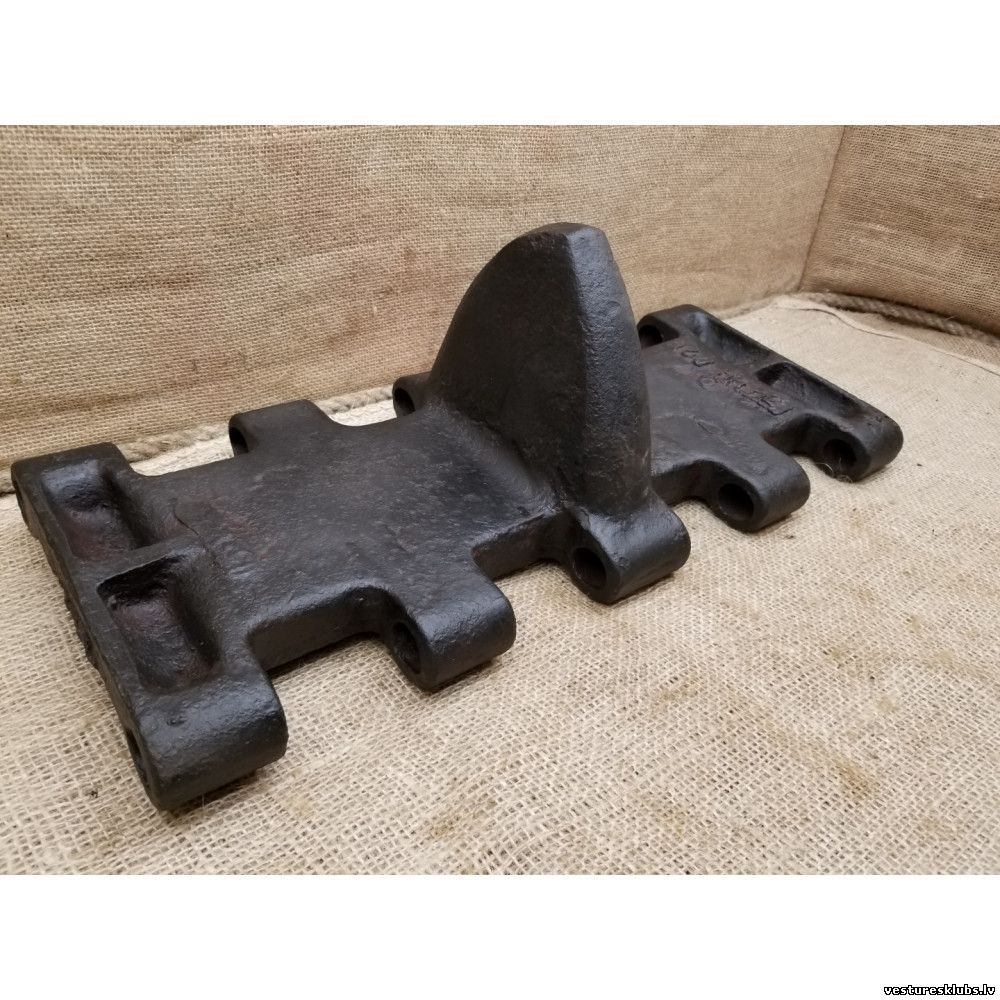

СТЗ-5 НАТИ


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 18:55 | Komentāri # 230
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

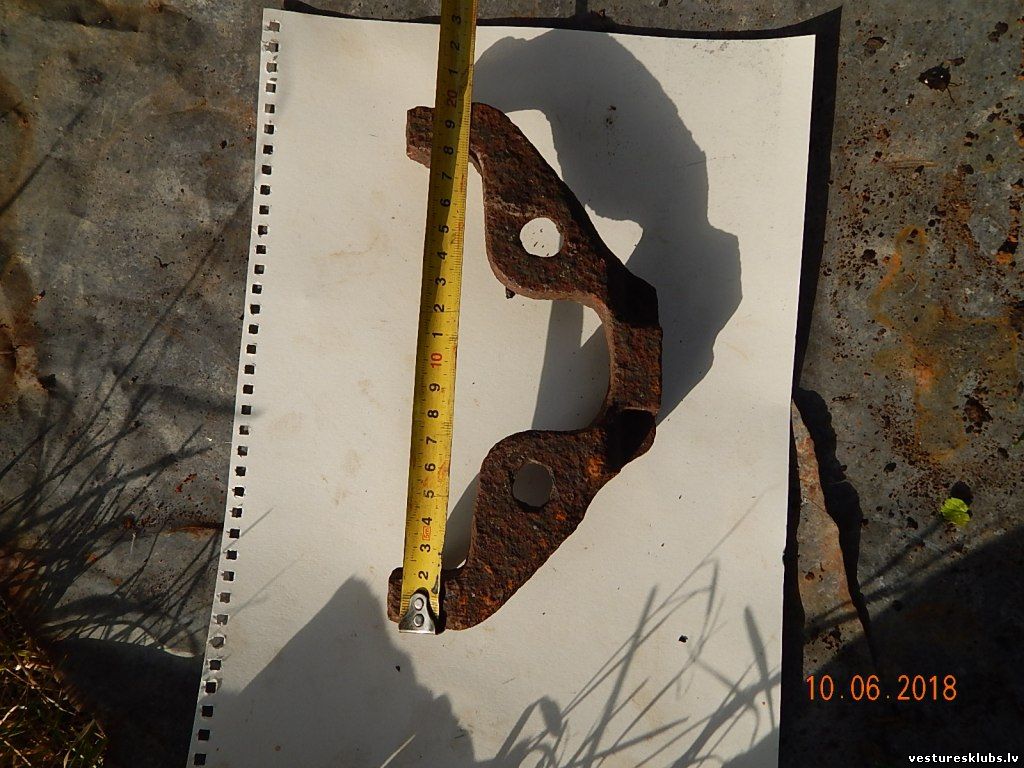

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 22:28 | Komentāri # 231
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

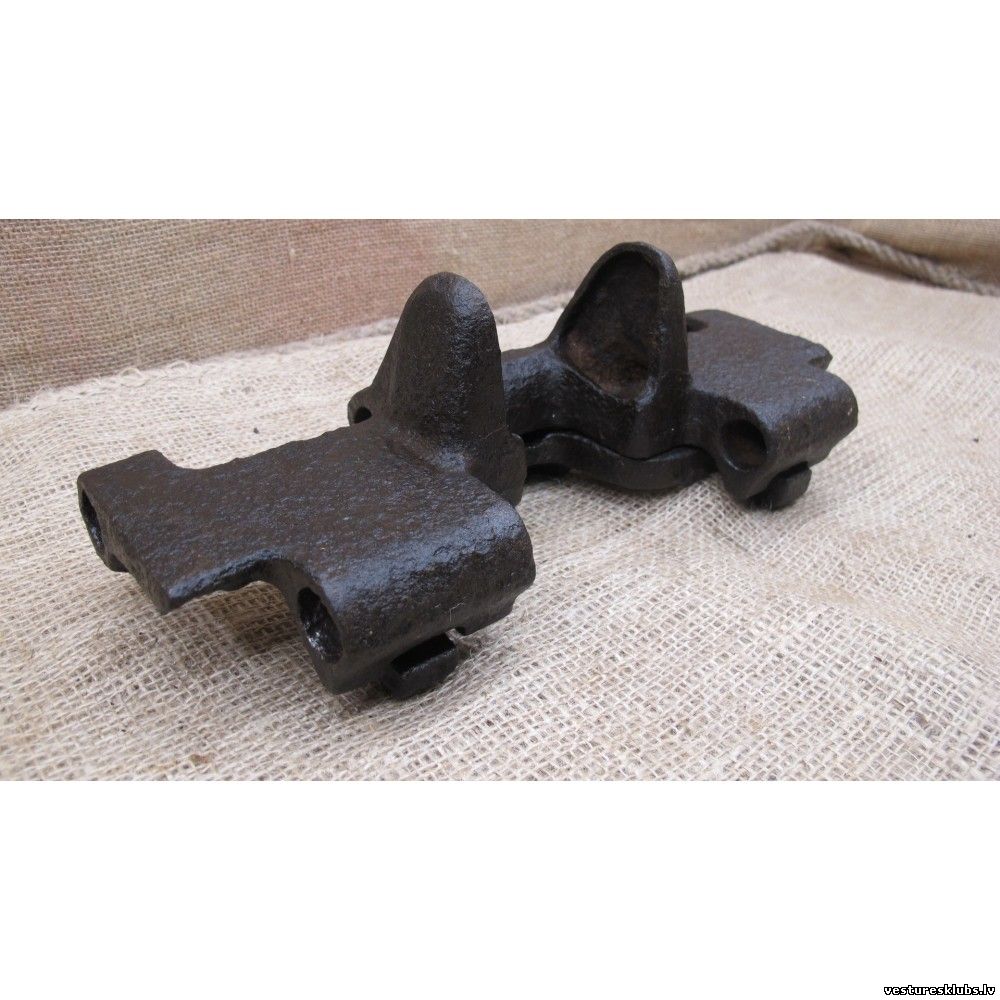

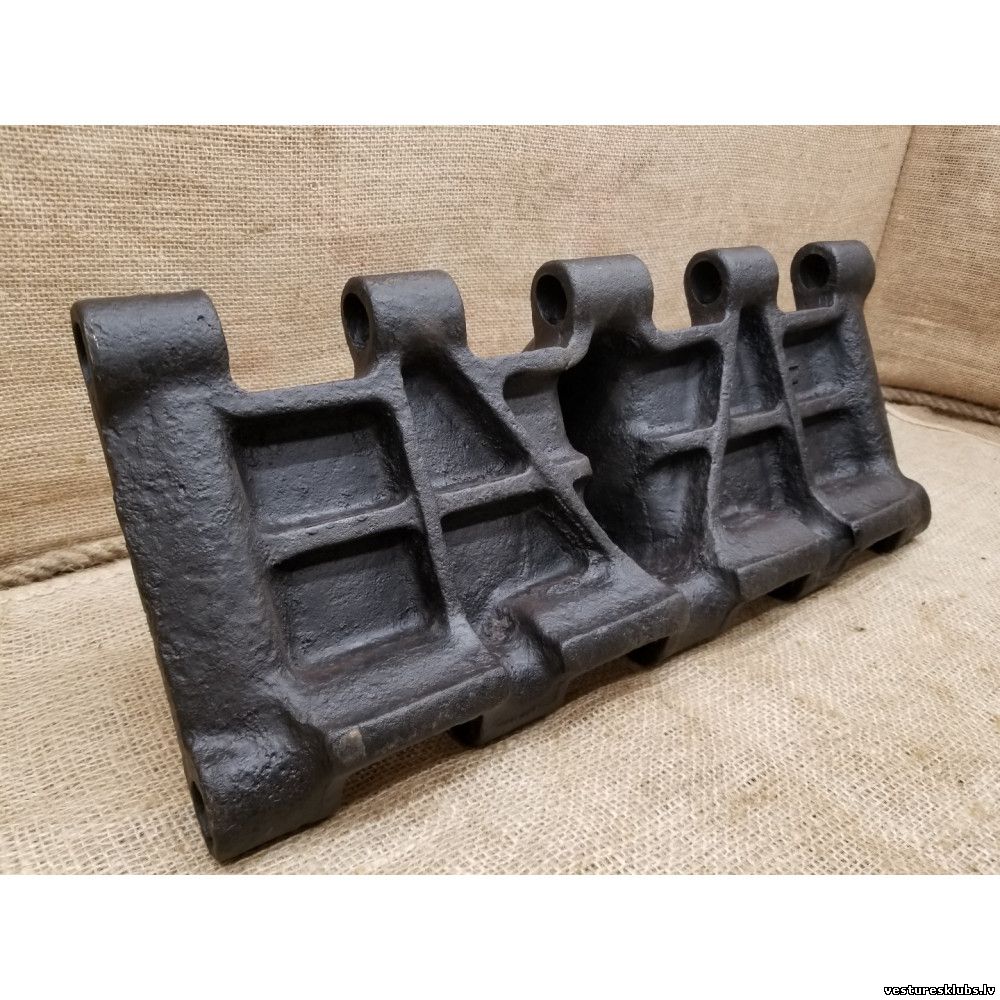

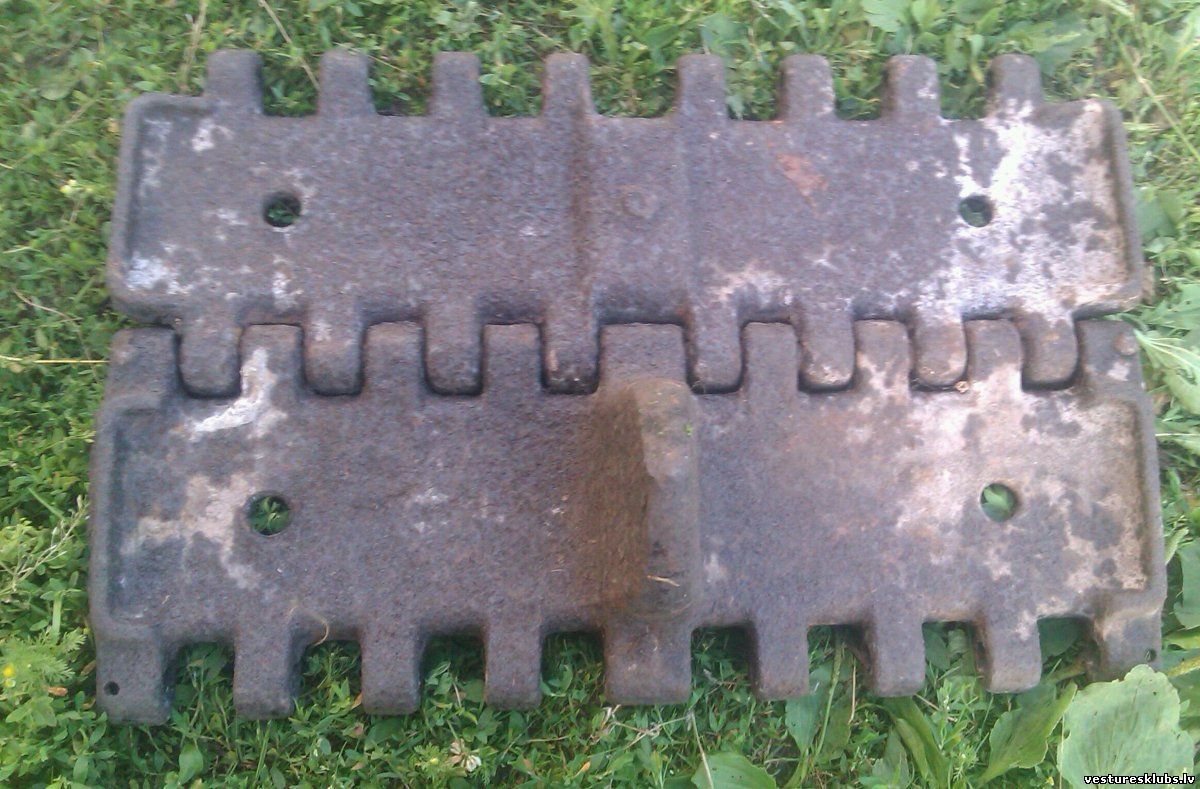

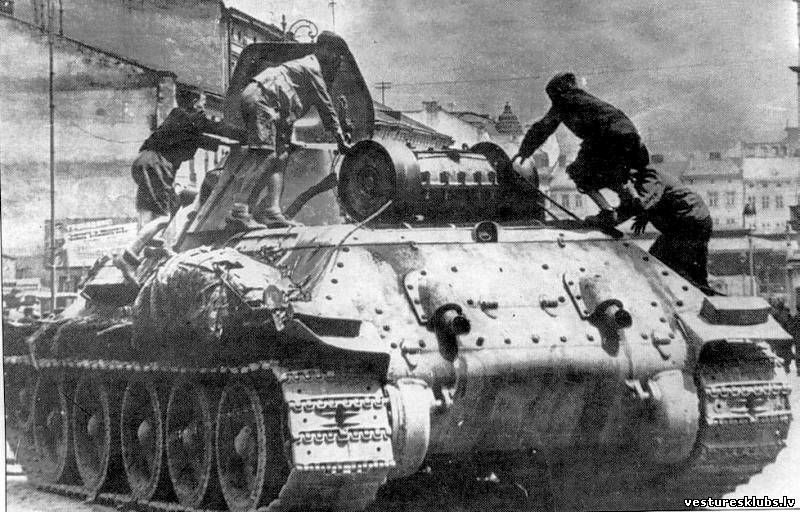

T-34


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 22:35 | Komentāri # 232
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

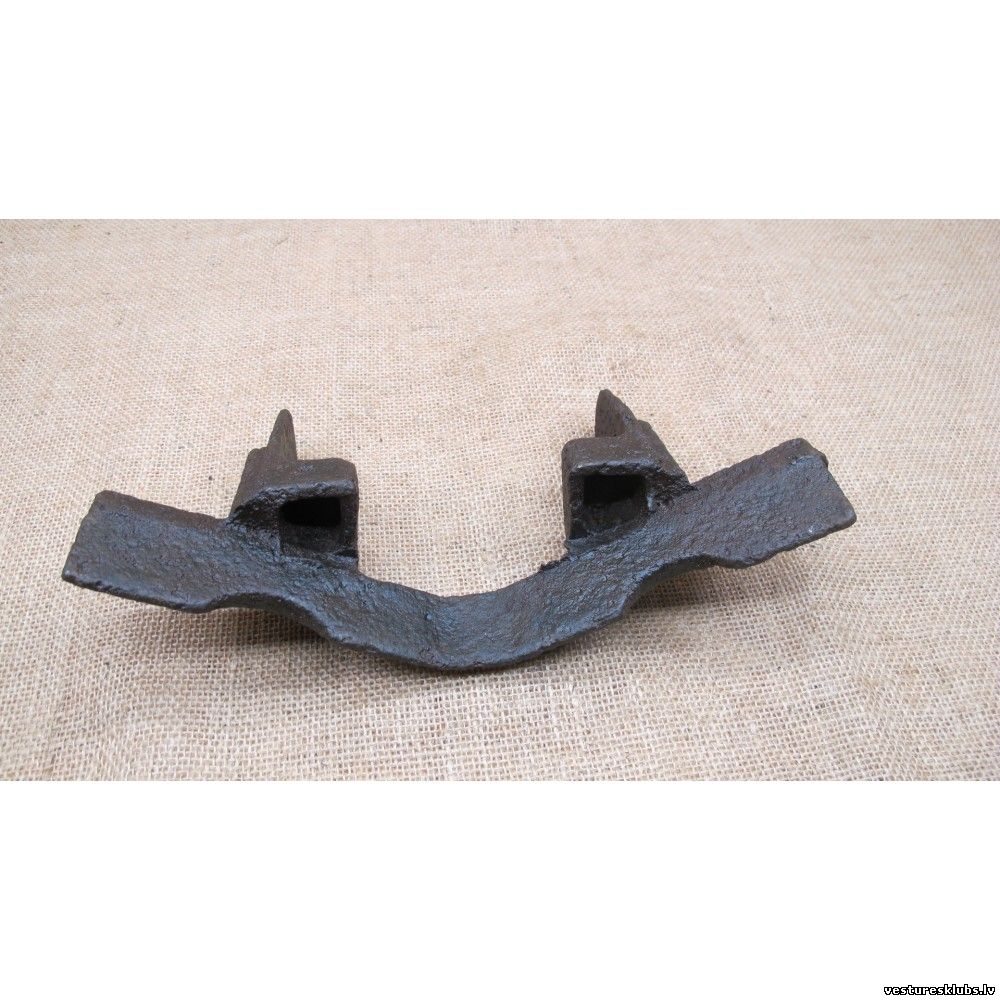

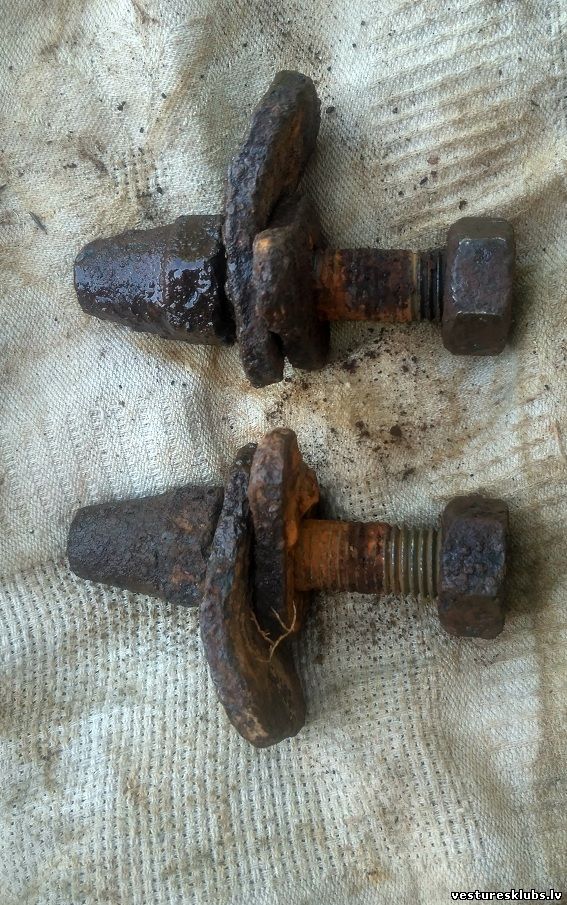

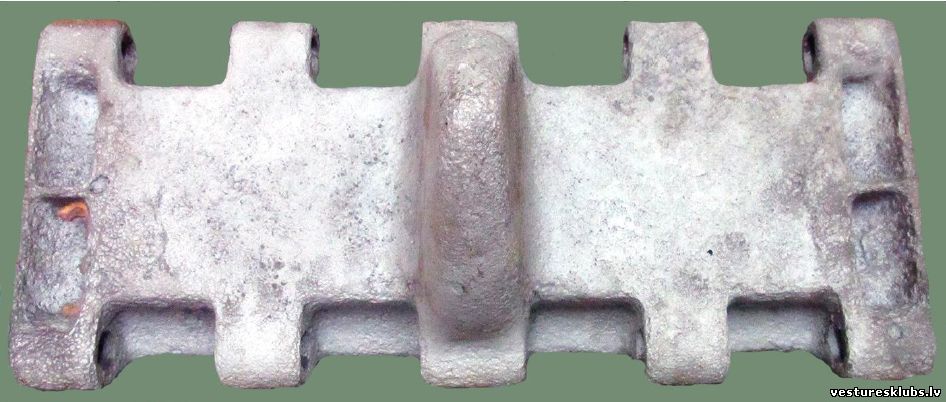

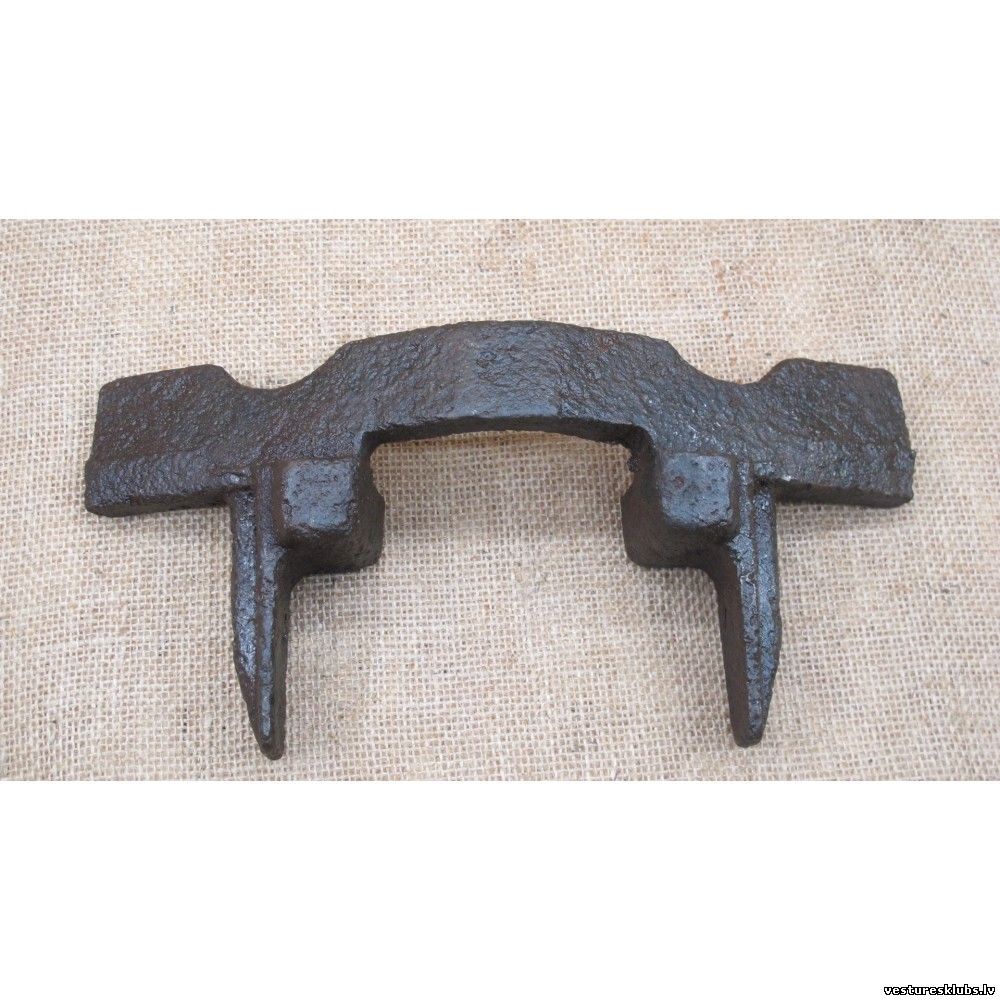

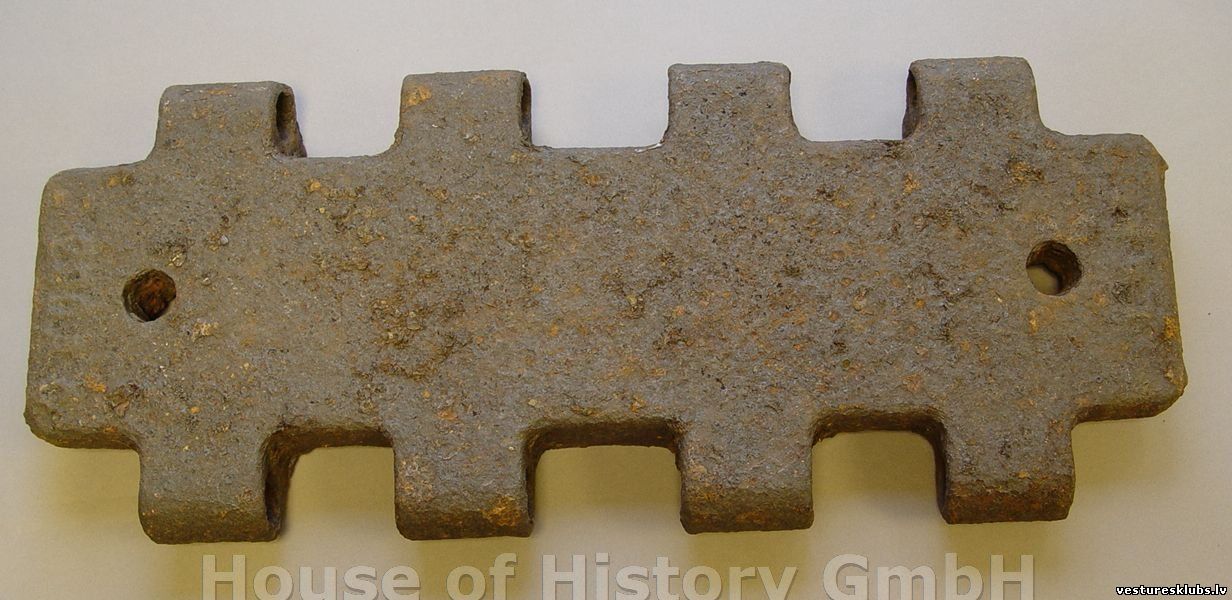

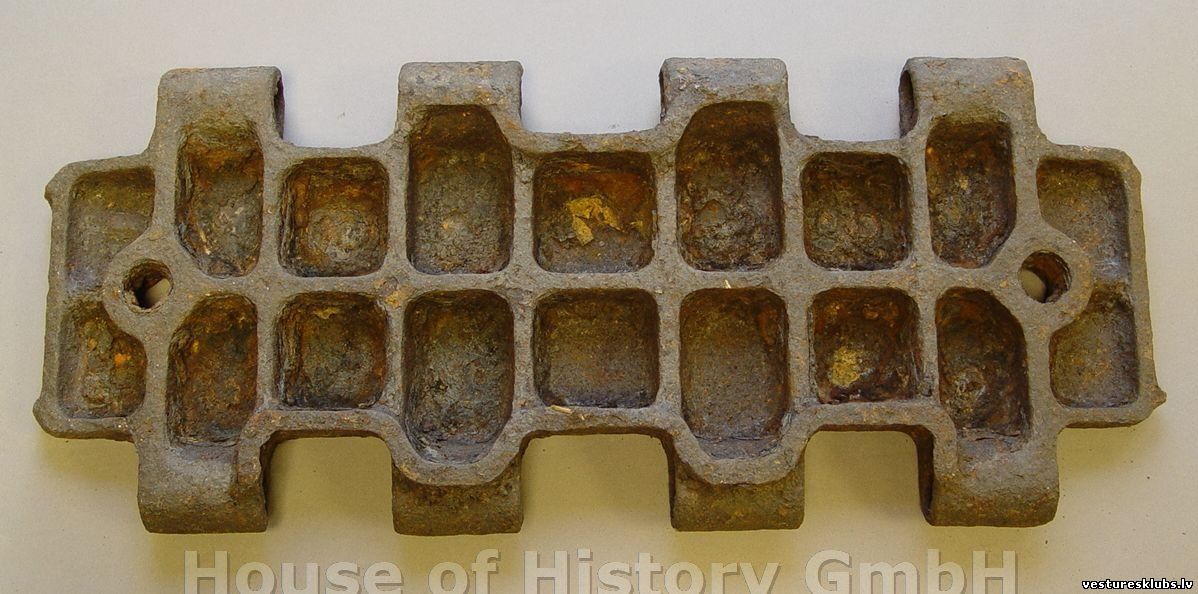

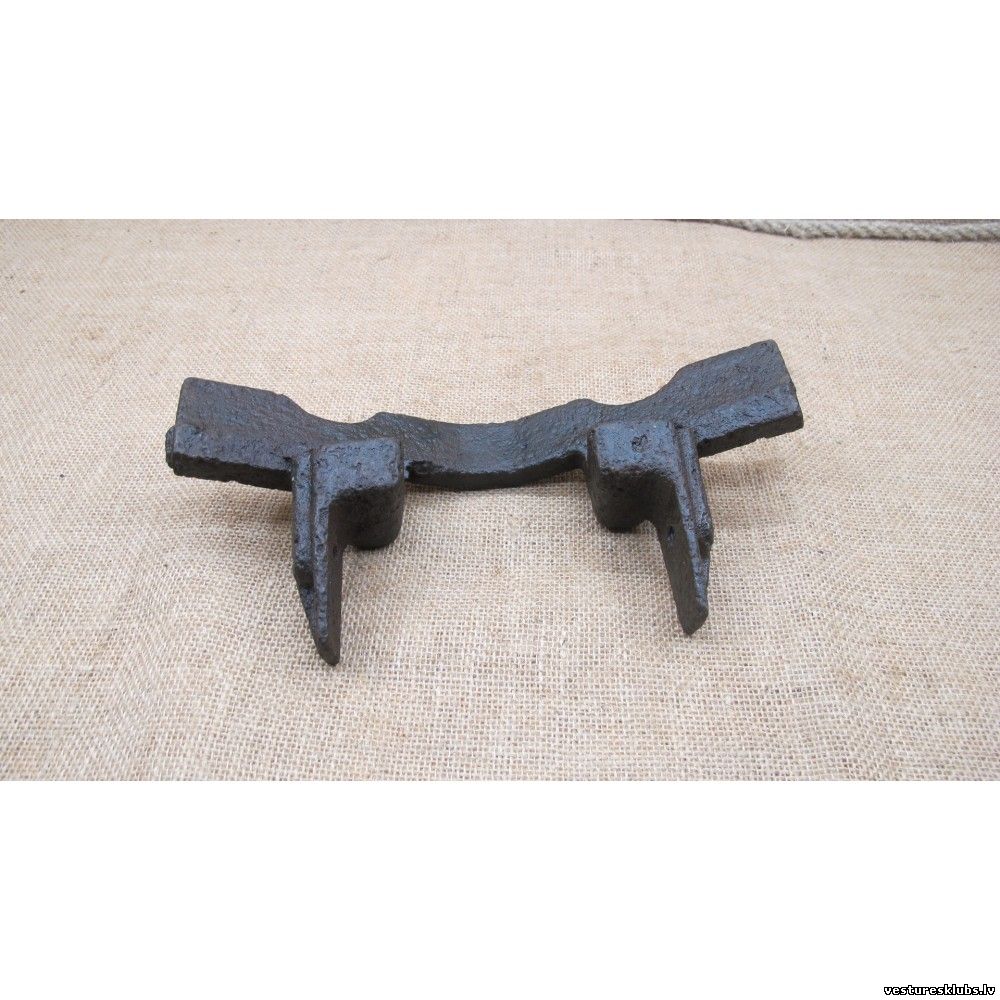

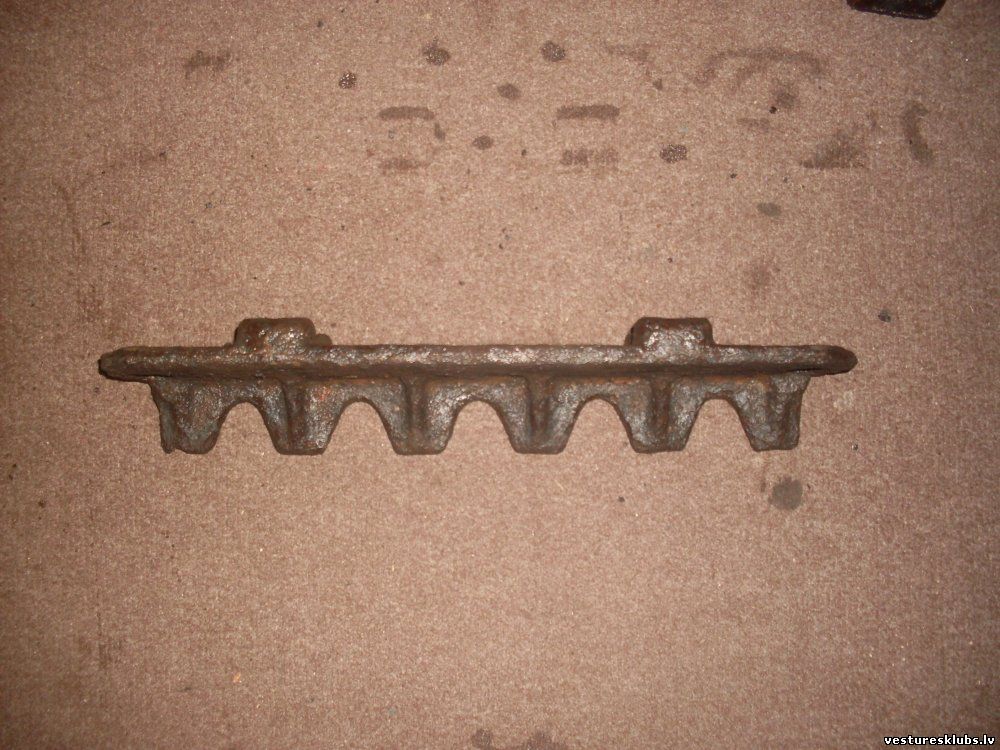

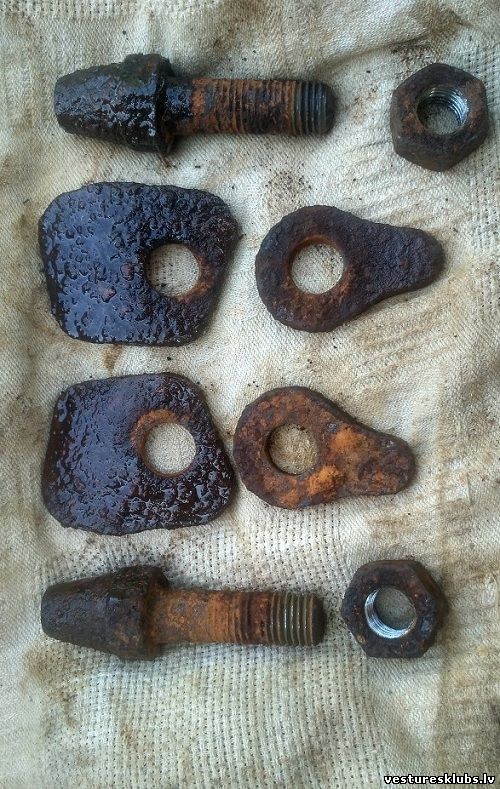

Par cik šī tanka kāpurķēdēm radžu stiprināšanas caurumu savstarpējais attālums laika gaitā mainījās...

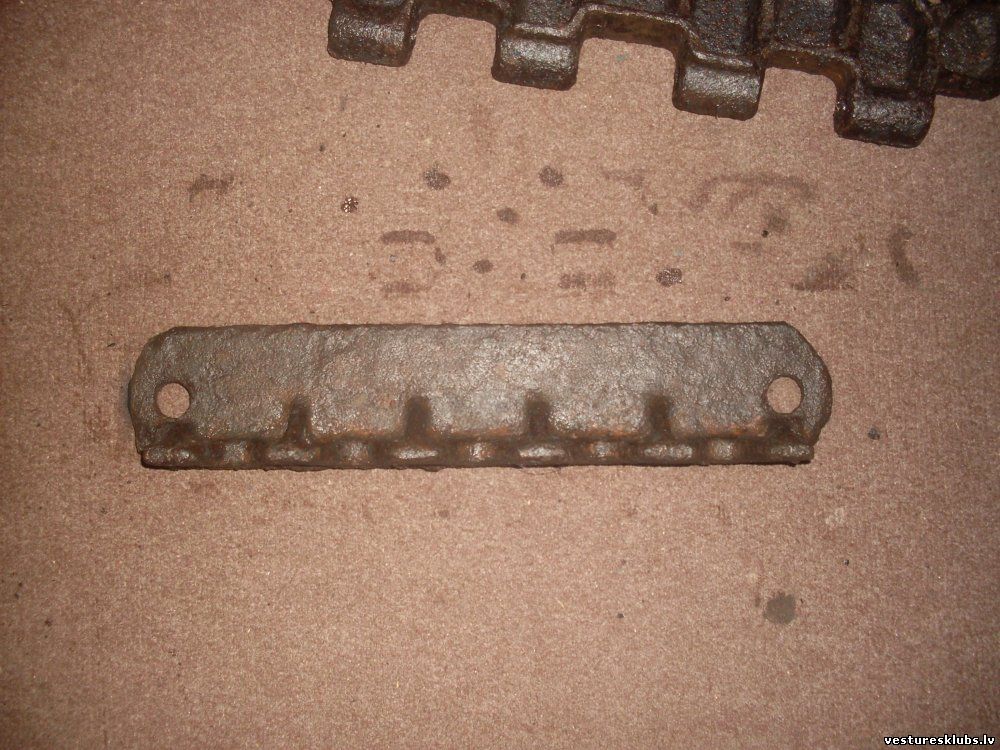

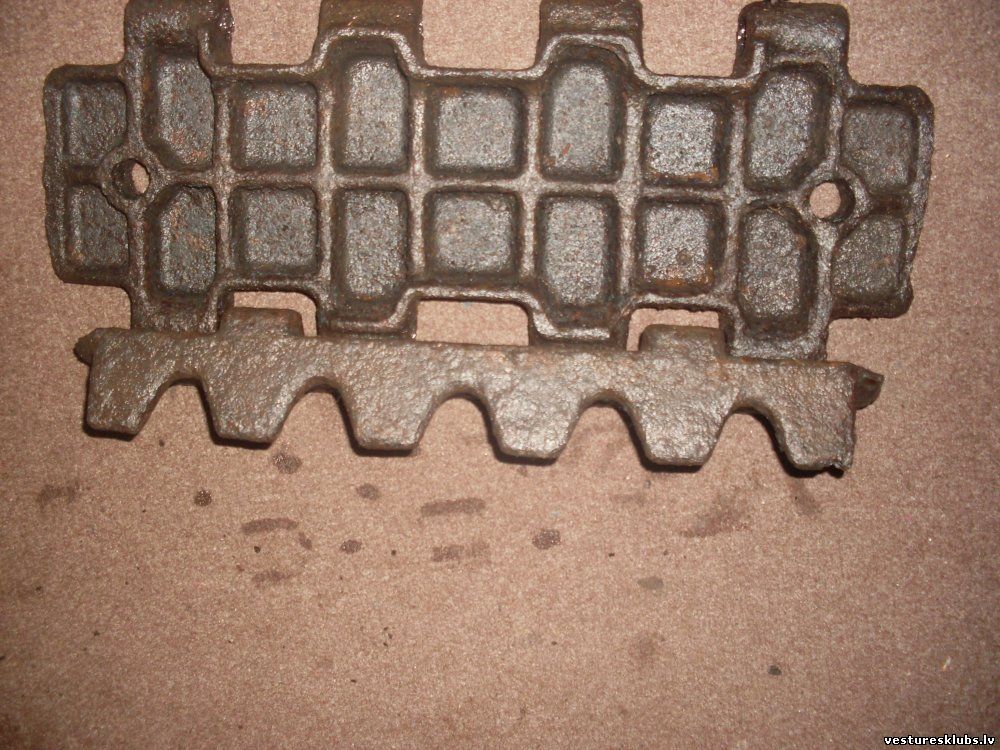

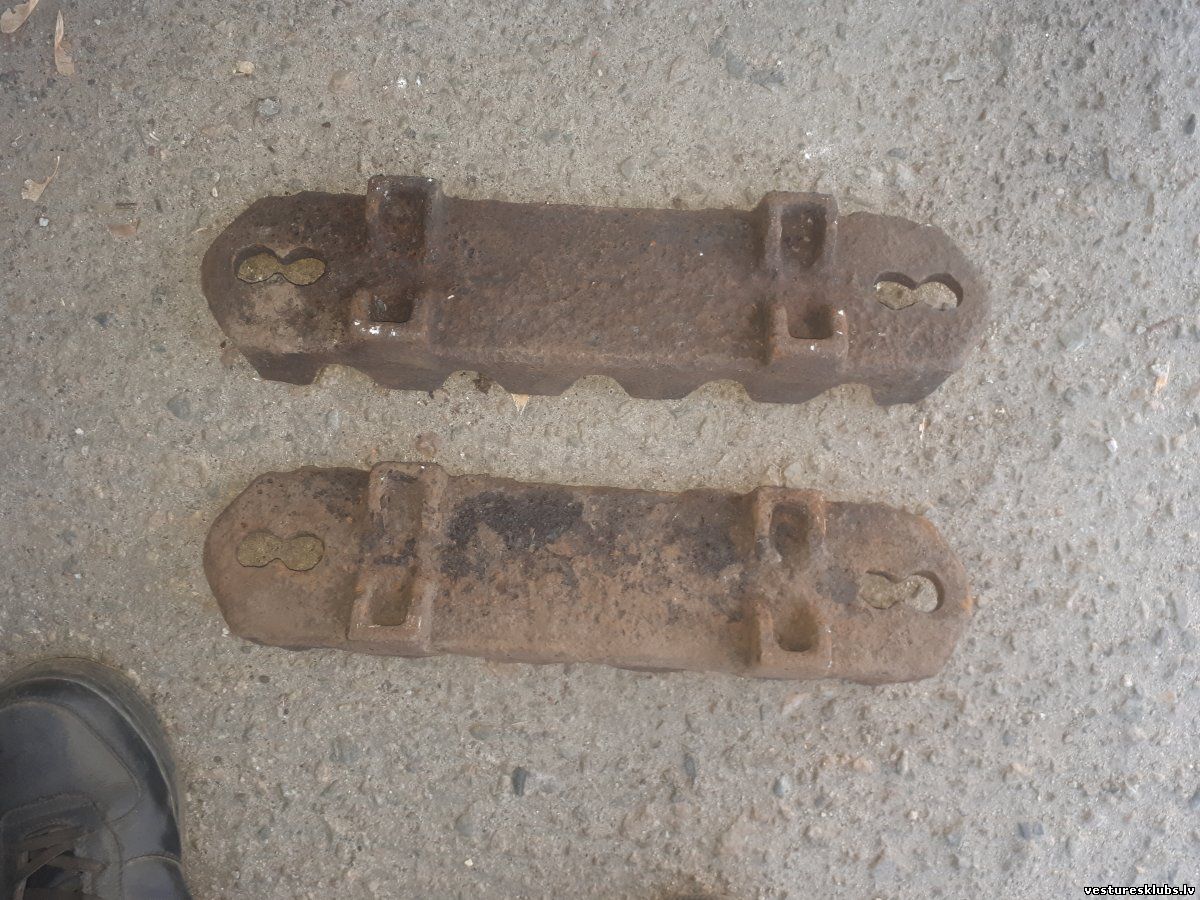

...arī radzēm mēdza pārurbt caurumus:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 17.Janvārī.2019, 22:37 | Komentāri # 233
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma

150 mm - T-27
200 mm - T-37, T-38, Т-20 "Комсомолец"
250 mm - T-34 dalītās kāpurķēdes īsais posms
260 mm - T-26, T-30, T-40, T-60, T-70, СУ-76, БТ-2, БТ-5, БТ-7, БТ-7M
300 mm - T-70M, СУ-76M
310 mm - СТЗ-5 НАТИ
325 mm - КВ-1с, КВ-85, СУ-152 dalītās kāpurķēdes īsais posms bez izciļņa
350 mm - СУ-152, ИС-1, ИС-2, ИСУ-152 dalītās kāpurķēdes īsais posms ar izcilni
360 mm - T-50, "Коминтерн"
380 mm - T-28, СТЗ-3 (СХТЗ-НАТИ)
420 mm - "Сталинец-2"
428 mm - "Ворошиловец"
414 mm - ЗИС-33
450 mm - T-34
460 mm - 203 mm haubice Б-4
490 mm - "Сталинец-65"
500 mm - T-34
526 mm - T-35
535 mm - T-34 nestandarta kāpurķēde
550 mm - T-34
608 mm - КВ-1с
650 mm - КВ-1с, КВ-85, СУ-152, ИС-1, ИС-2, ИСУ-122, ИСУ-152
700 mm - KB-1, KB-2

Šis saraksts atvieglos atrasto kāpurķēžu identifikāciju, izmērot artefakta platumu. Saraksts nav pilnīgs un tiks papildināts...

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 01.Februārī.2019, 05:58 | Komentāri # 234
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Identisku tēmu esmu izveidojis ukraiņu forumā REIBERT.info
Atšķirībā no latviskā varianta, tajā arī Sarkanās armijas kāpurķēdes ir sistematizētas pēc to platuma, kas krietni atvieglo meklēšanu:

WWII kāpurķēdes

P.S. Tiesa, darbs vēl nav pabeigts.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 06:17 | Komentāri # 235
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

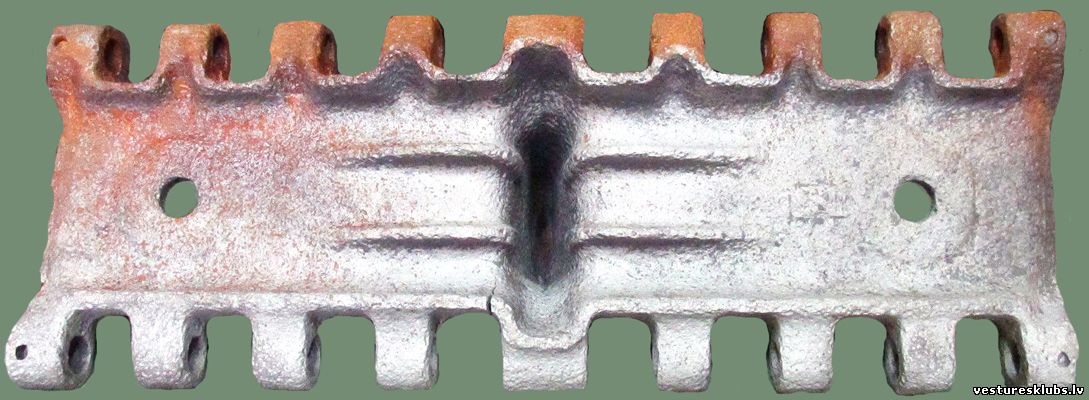

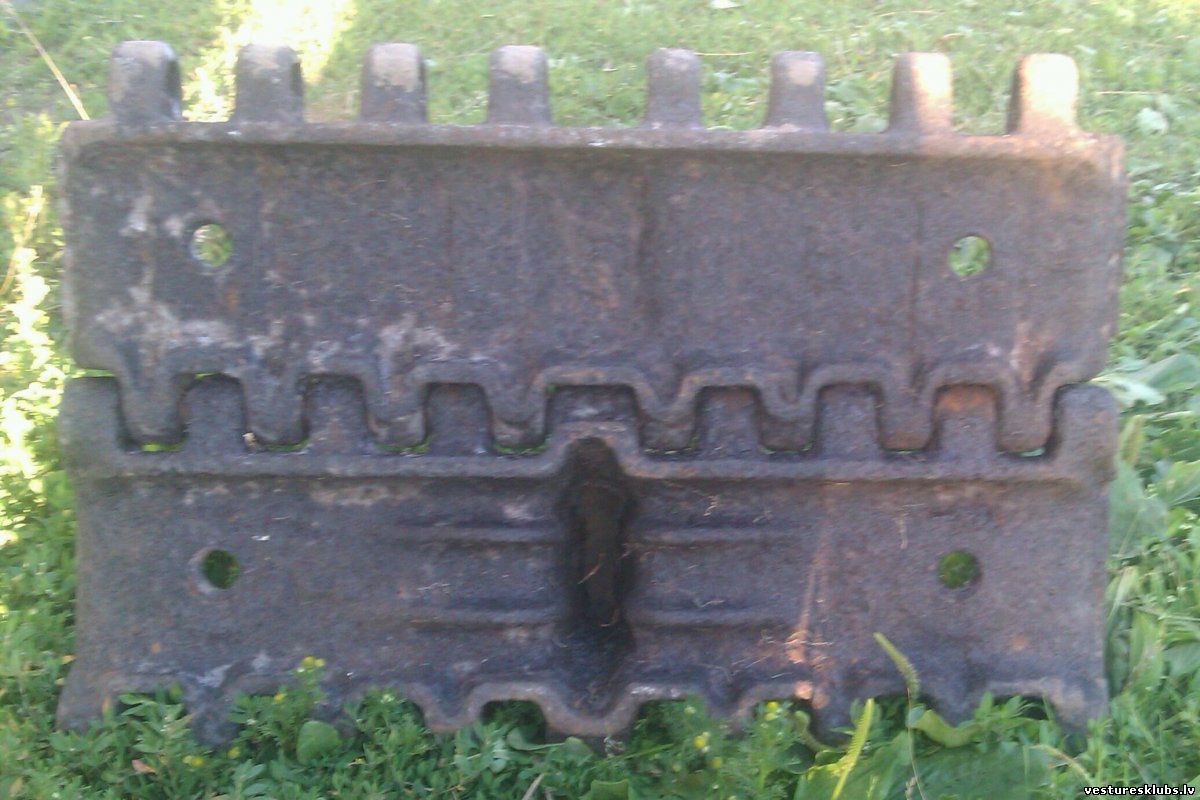

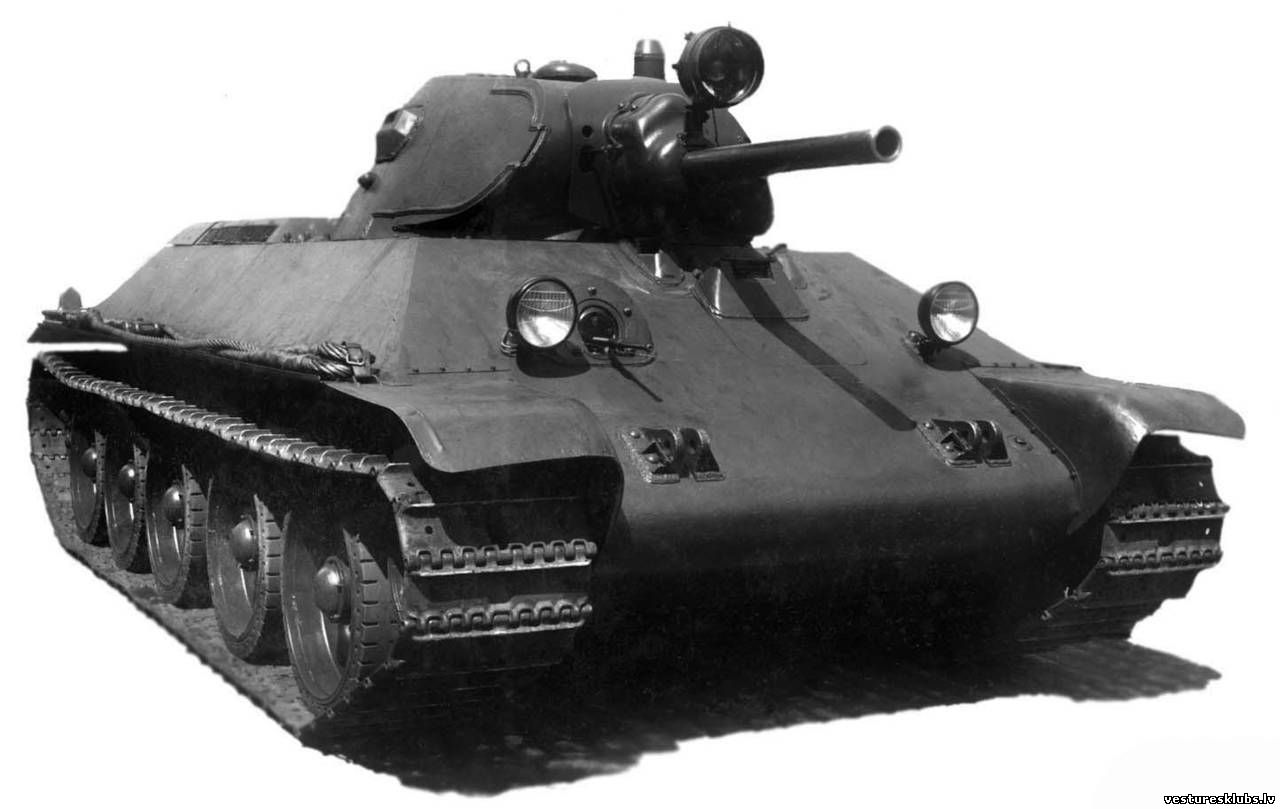

Padomju tanks T-34

Piebilde.
Veidojot kāpurķēžu katalogu ukraiņu forumā, klāt nāca jauna informācija un kvalitatīvāki attēli. Tāpēc par tanka T-34 kāpurķēdēm tapa šī precizētā un papildinātā versija.


550 mm

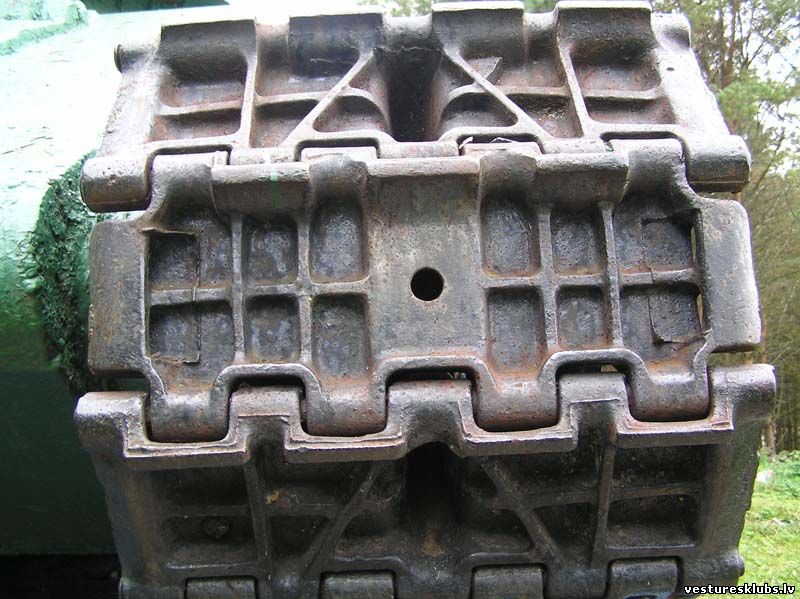

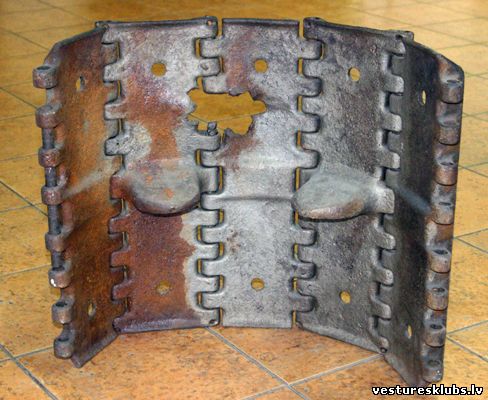

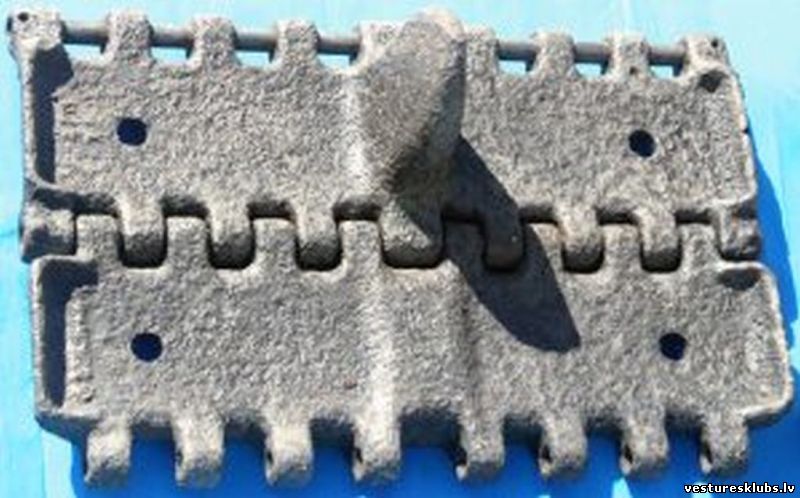

Agrīnās kāpurķēdes. Radžu caurumi ir gan galvenajā posmā, gan starpposmā.

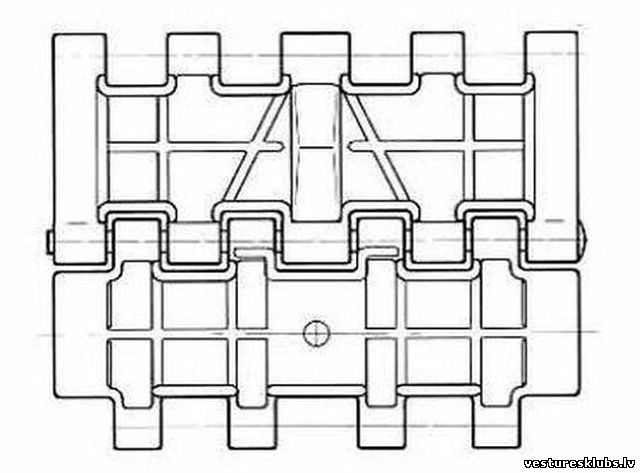

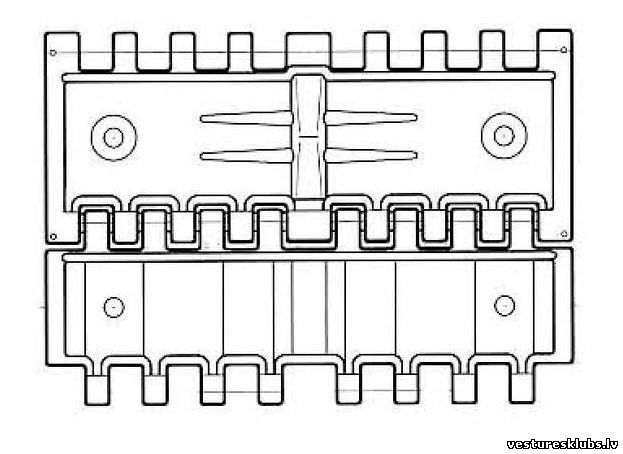

1. 1940. gada pavasara modelis.




Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 06:20 | Komentāri # 236
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...



Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 08:40 | Komentāri # 237
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

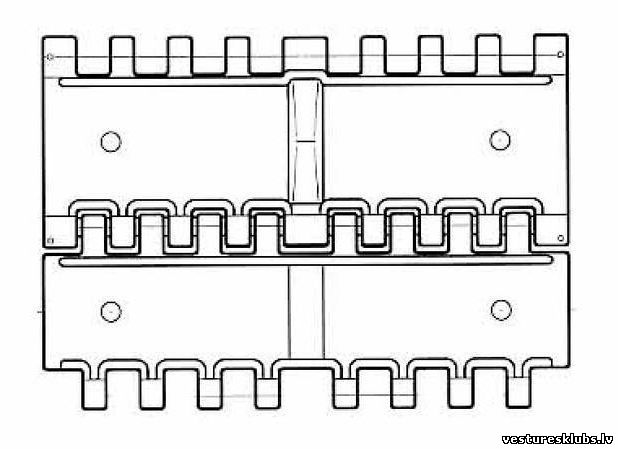

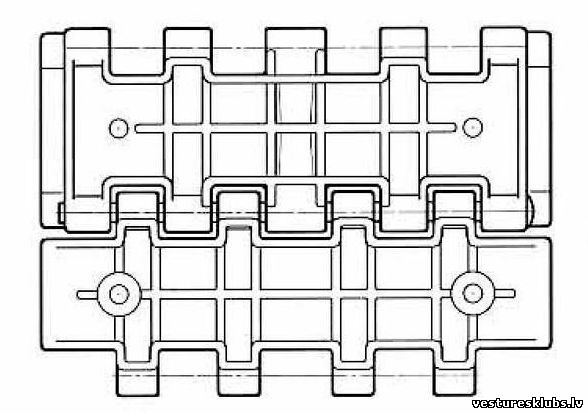

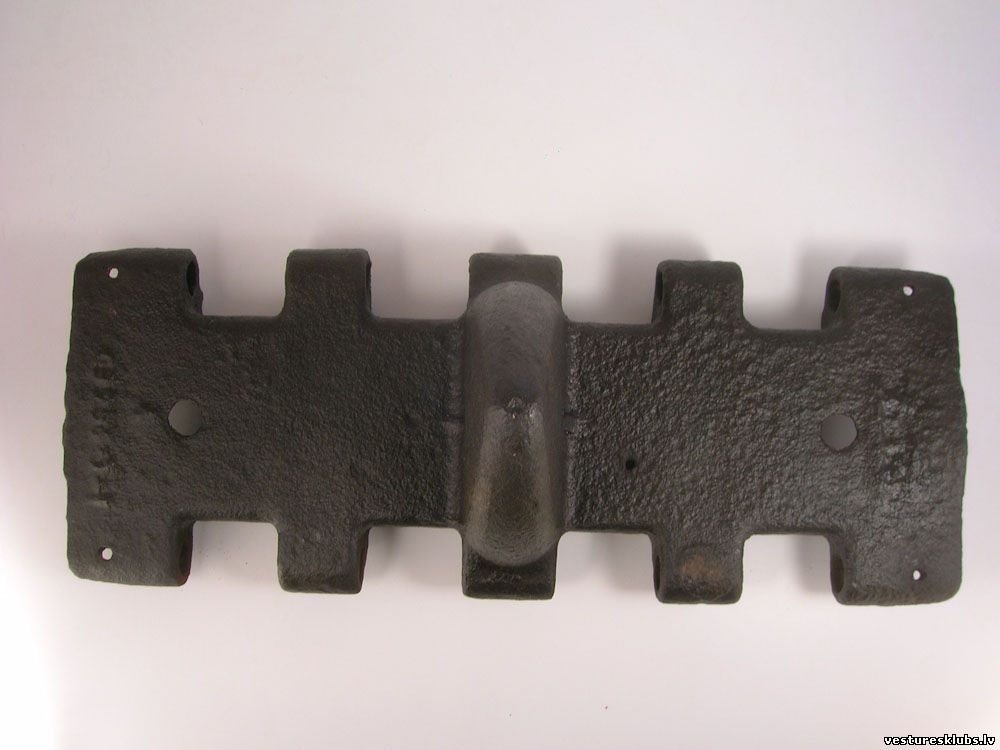

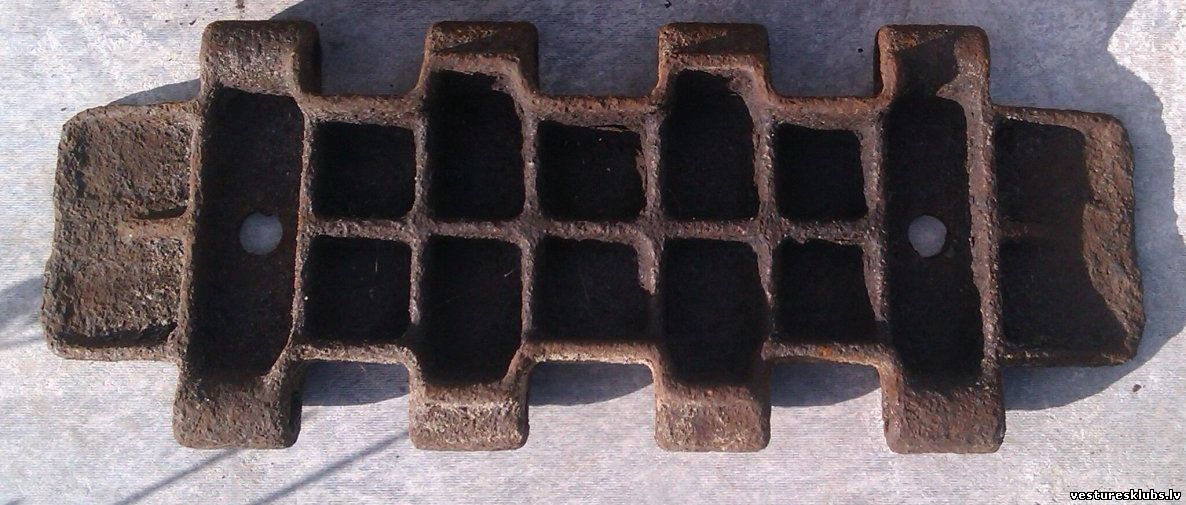

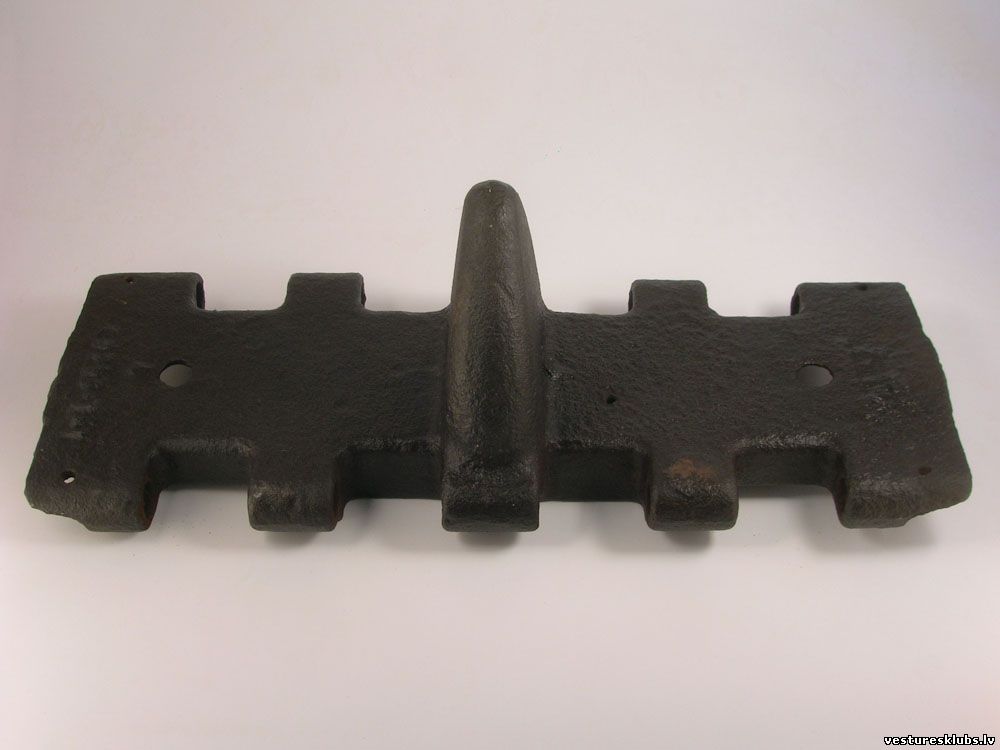

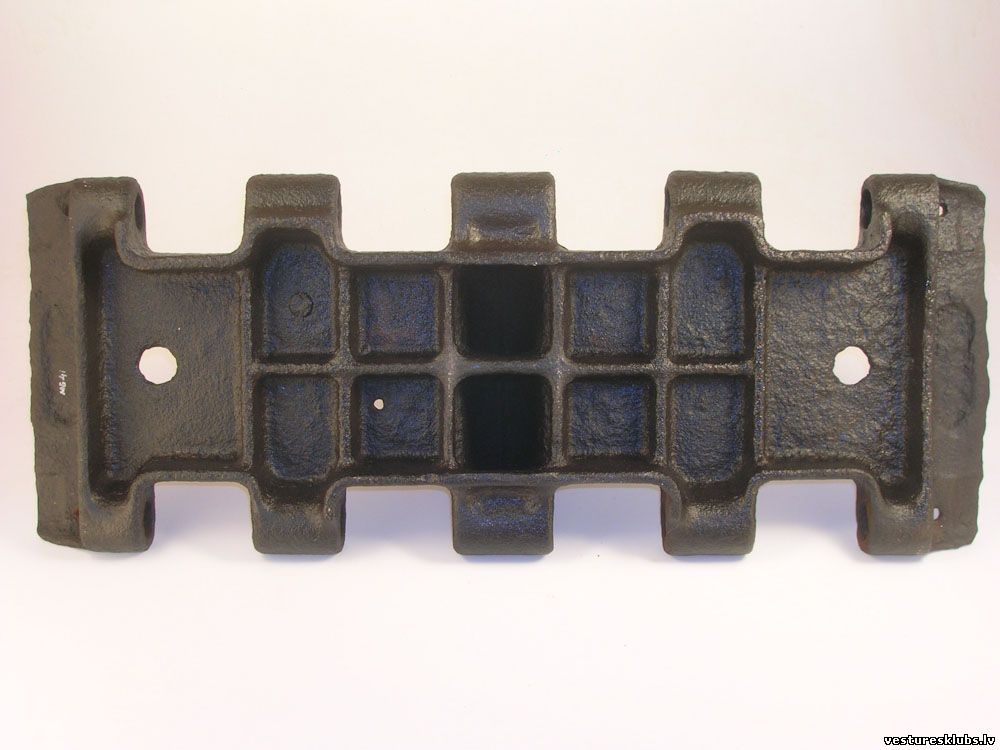

2. 1940. - 1941. gada modelis.




Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 08:45 | Komentāri # 238
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...



Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 08:49 | Komentāri # 239
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

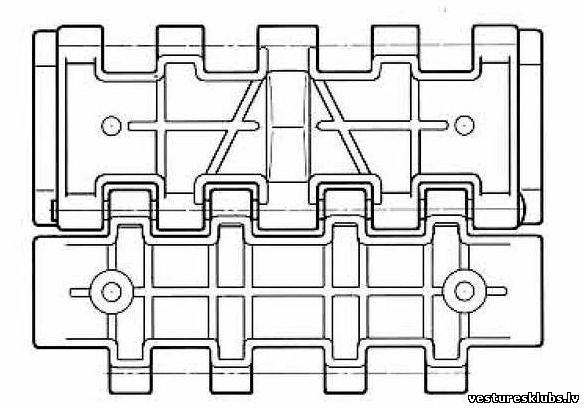

3. 1940. gada rudens modelis.




Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 09:02 | Komentāri # 240
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

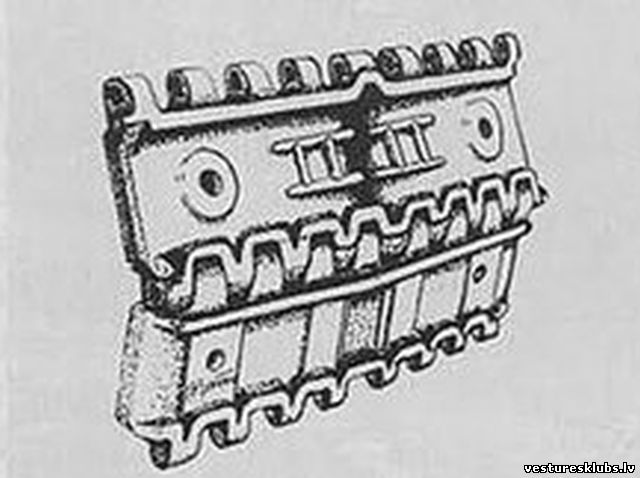

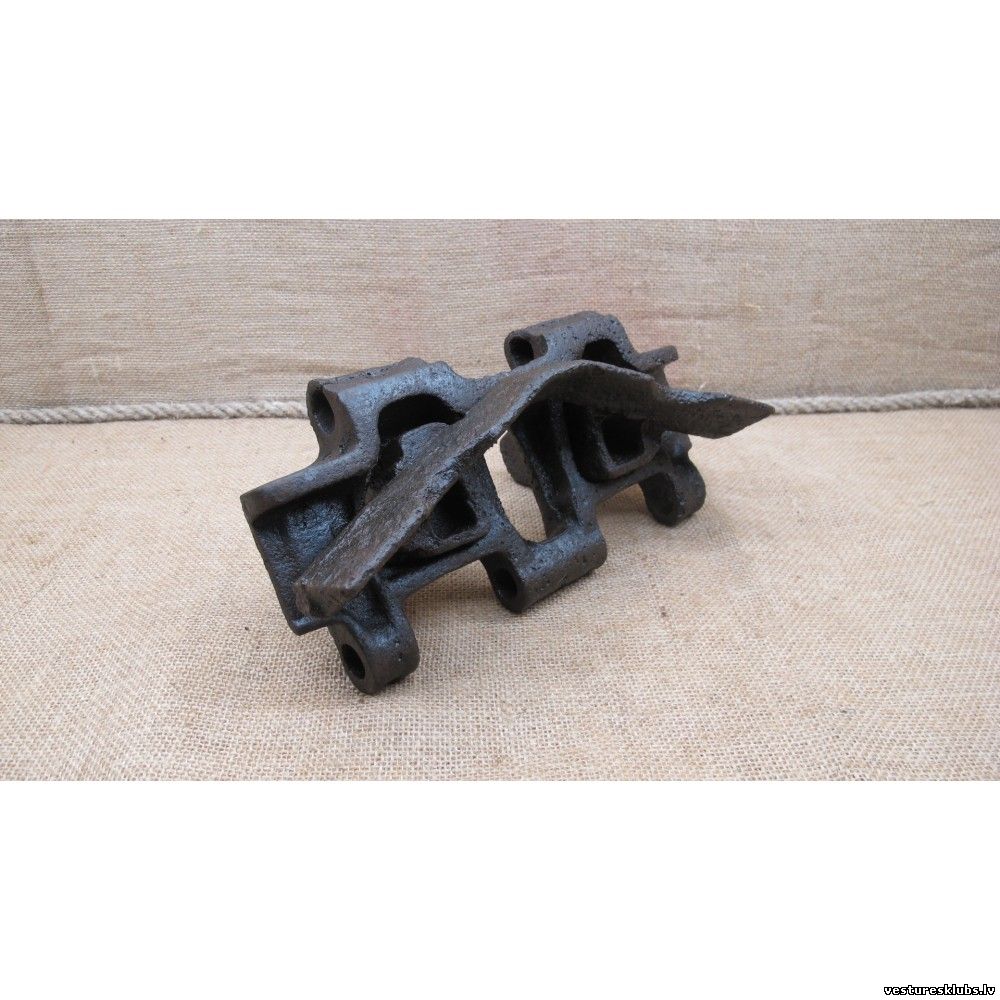

4. Ziemas kāpurķēdes 1942. - 1943. gada modelis.

Urālu rūpnīca («уральский трак»)



Gorkijas rūpnīca («горьковский трак»)


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 09:05 | Komentāri # 241
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

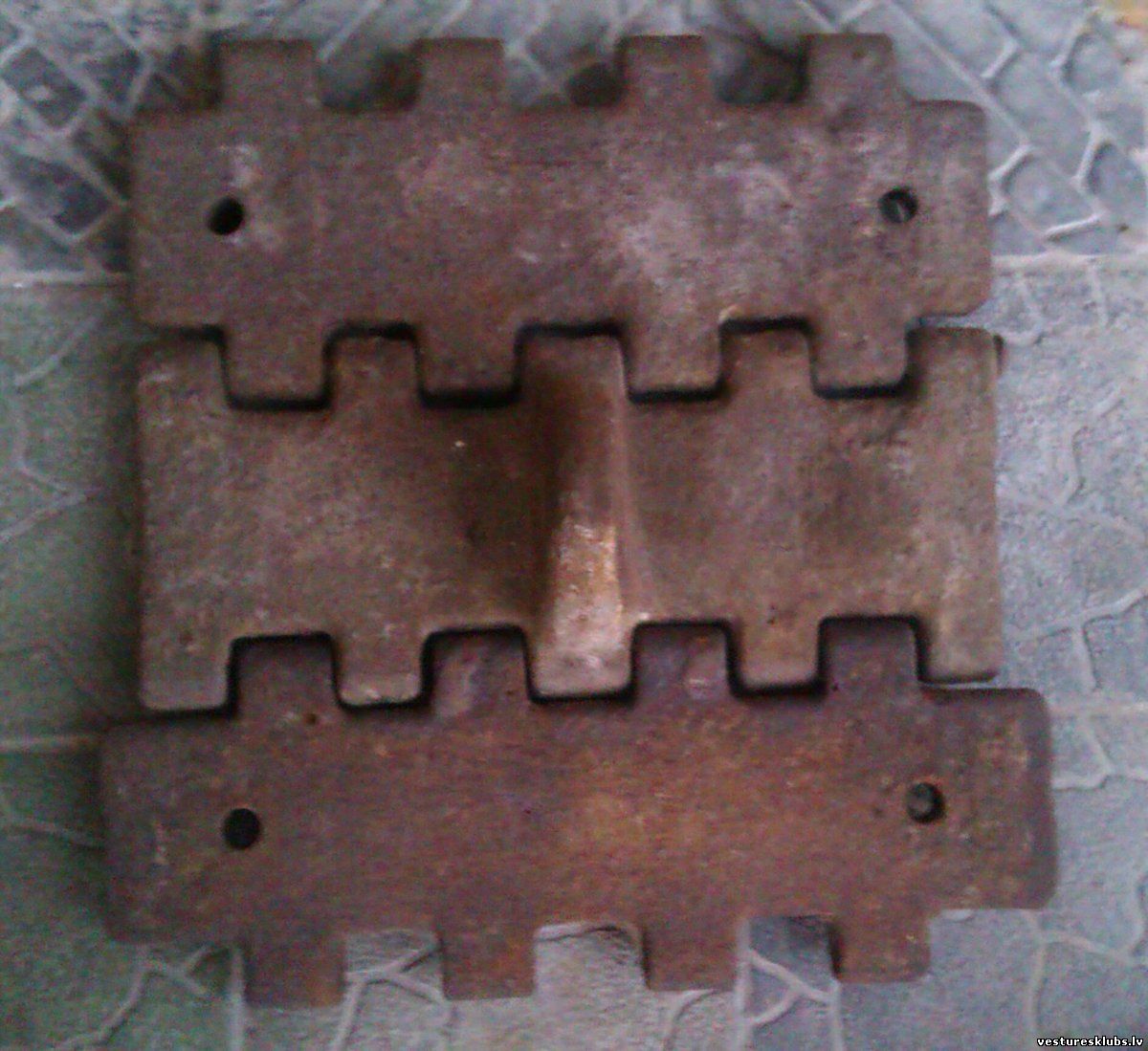

Gorkijas rūpnīcas ražojums:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 19:43 | Komentāri # 242
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

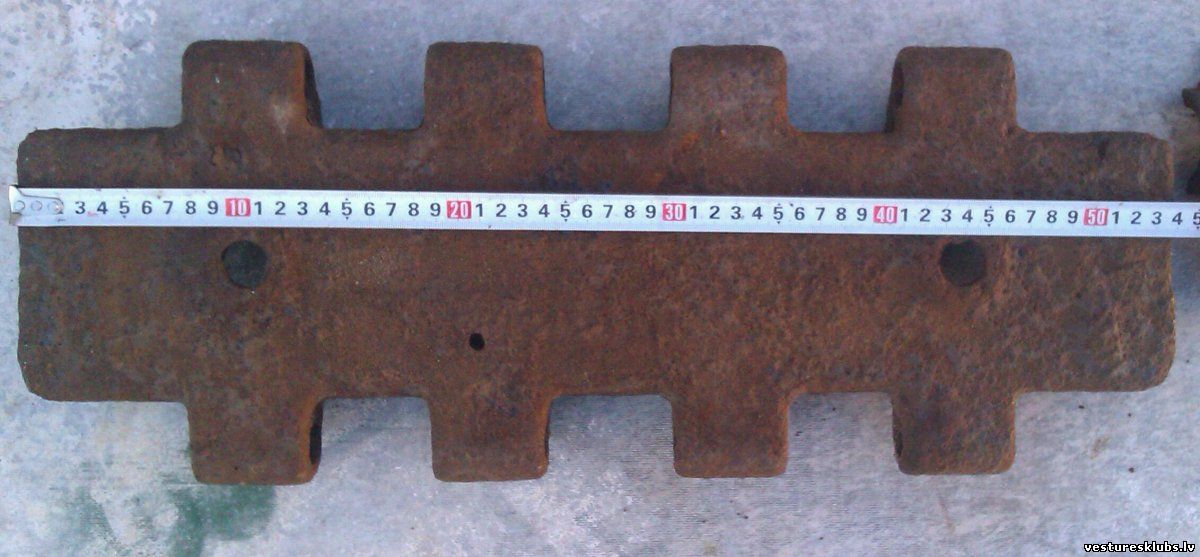

535 mm

Nestandarta izmērs, kurš neparādās nevienā T-34 kāpurķēžu aprakstā. Atrastas Kurskas kauju vietā. Iespējams, ka ražots Staļingradā.

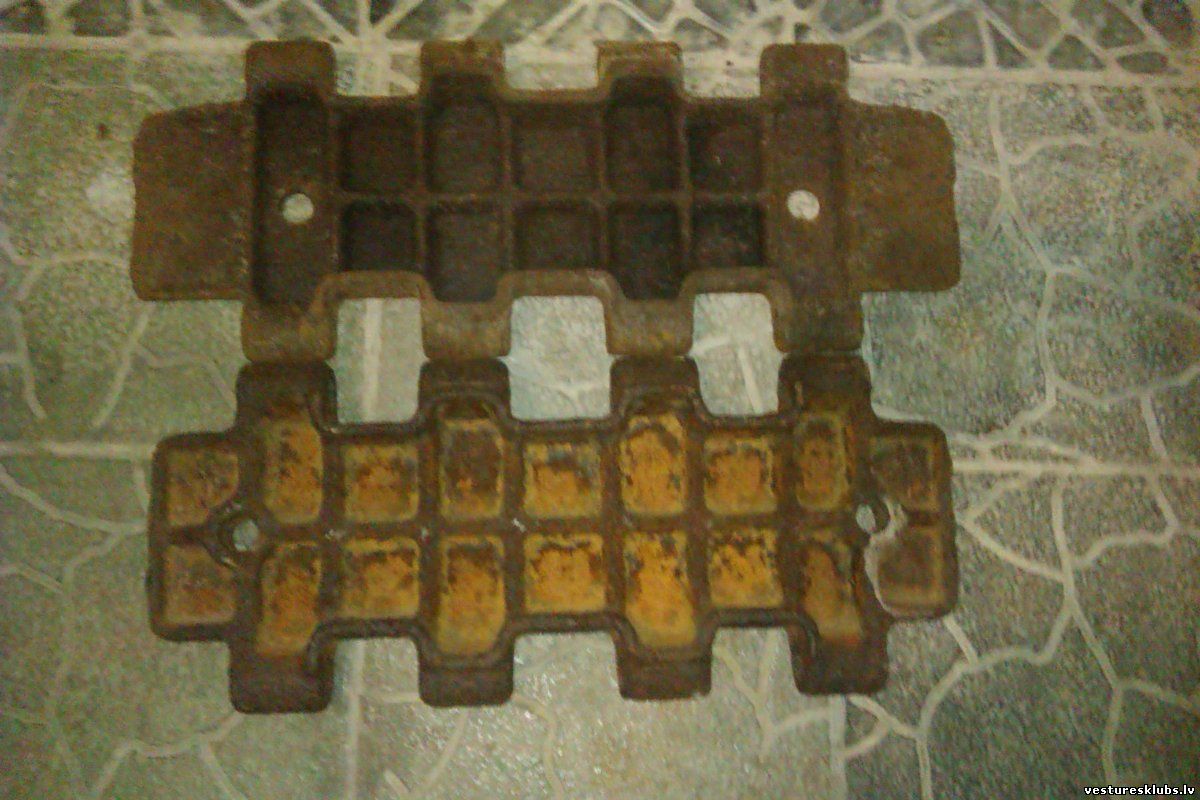

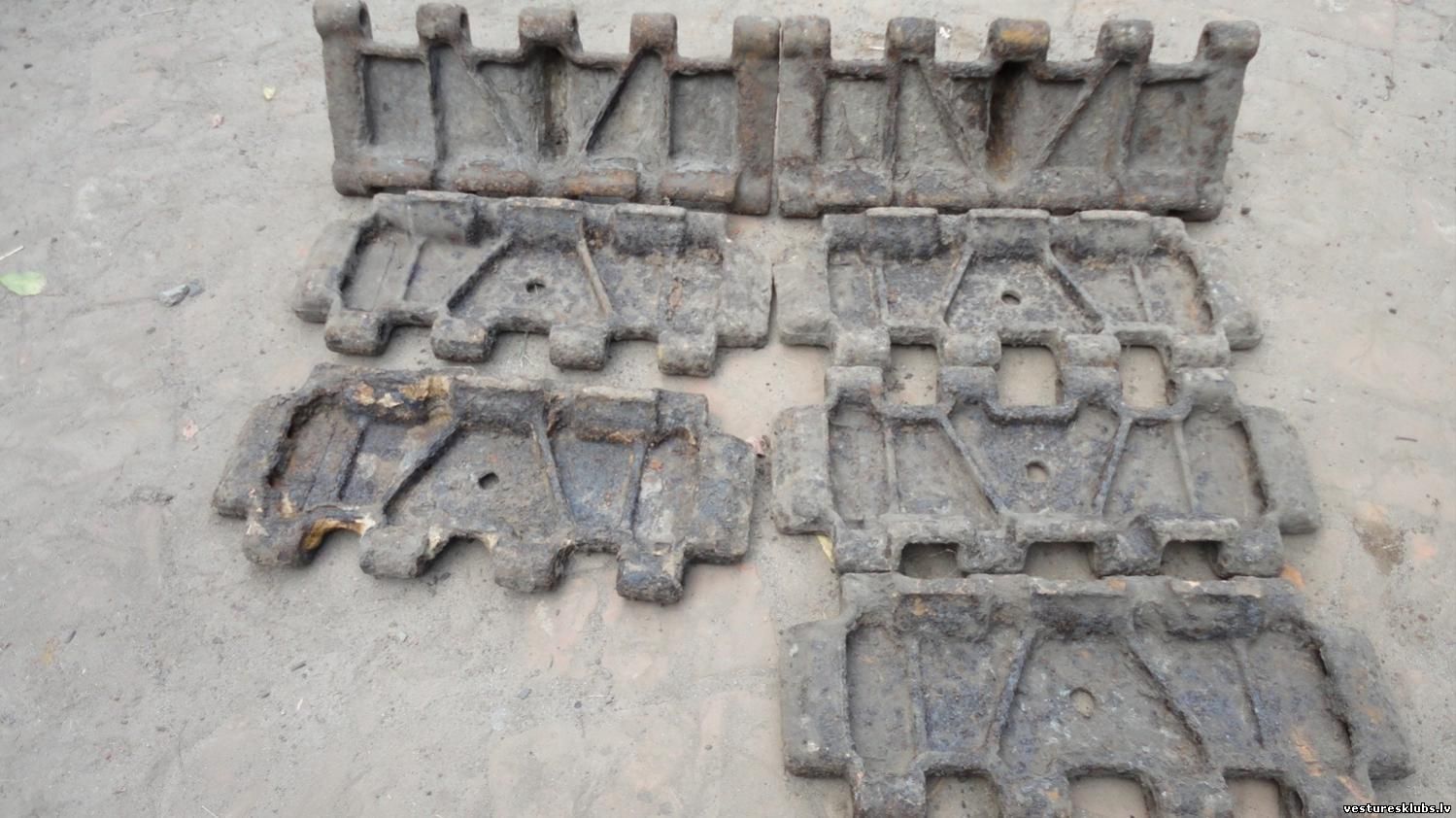

Kāpurķēžu posmi ar diviem dažādiem "zīmējumiem" (augšējais 1941. g., apakšējais 1942. g.). Kā redzams, atšķiras arī radžu caurumu attālums:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 19:51 | Komentāri # 243
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Te salīdzinājumā ar 500 mm kāpurķēdēm:

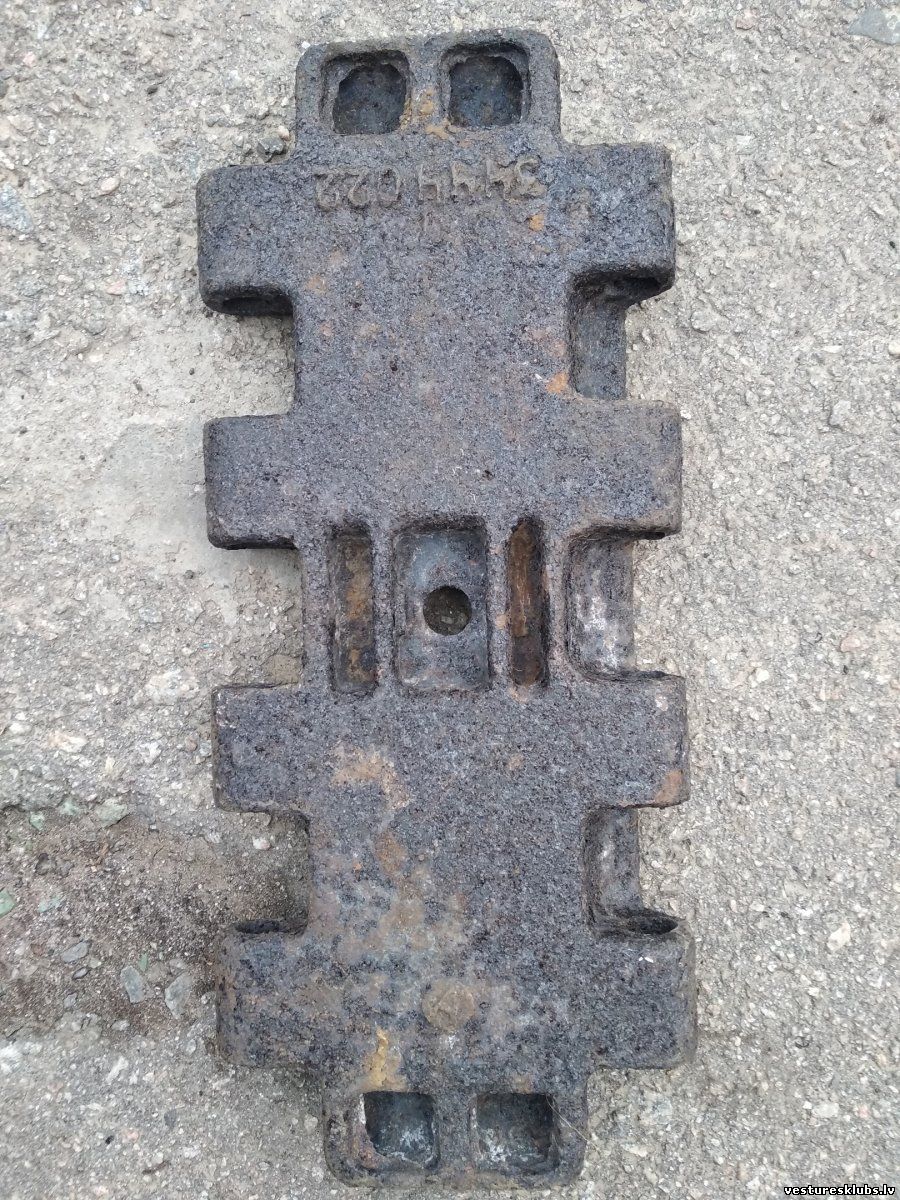

Pirmajā attēlā redzams 1941. gada 22. decembra ražojums.
Otrajā attēlā redzams 1942. gada 11. maija ražojums.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 12.Februārī.2019, 19:55 | Komentāri # 244
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

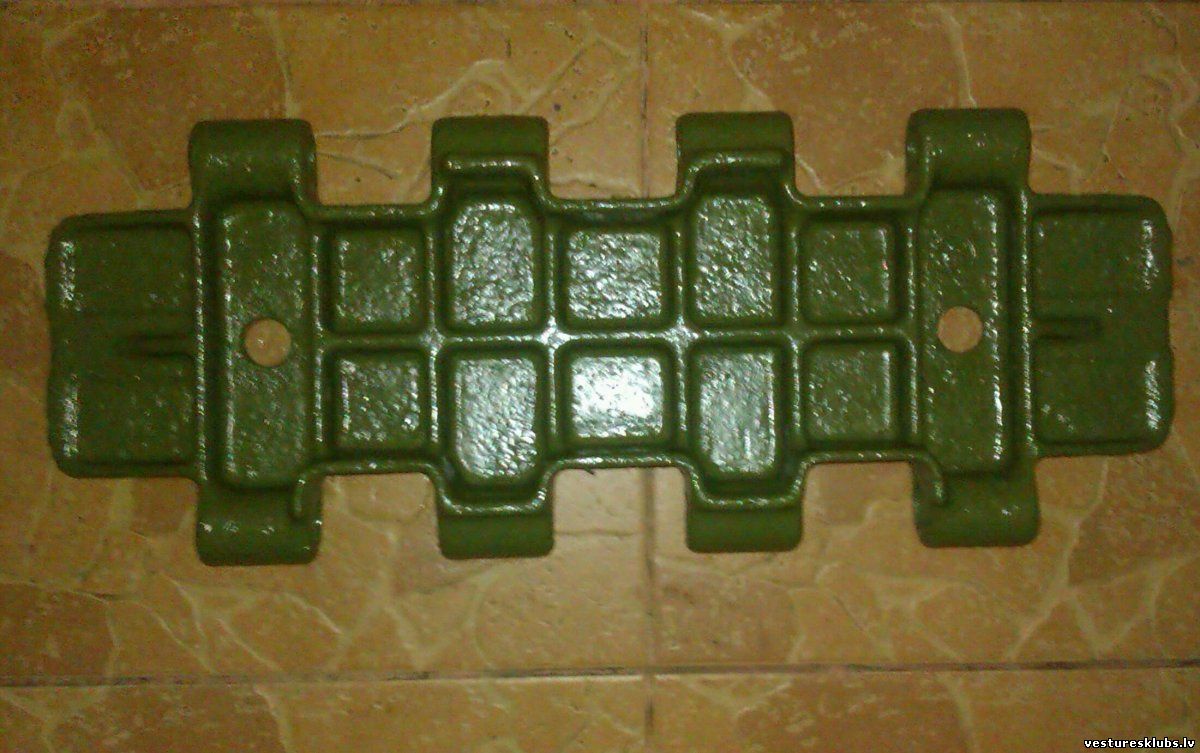

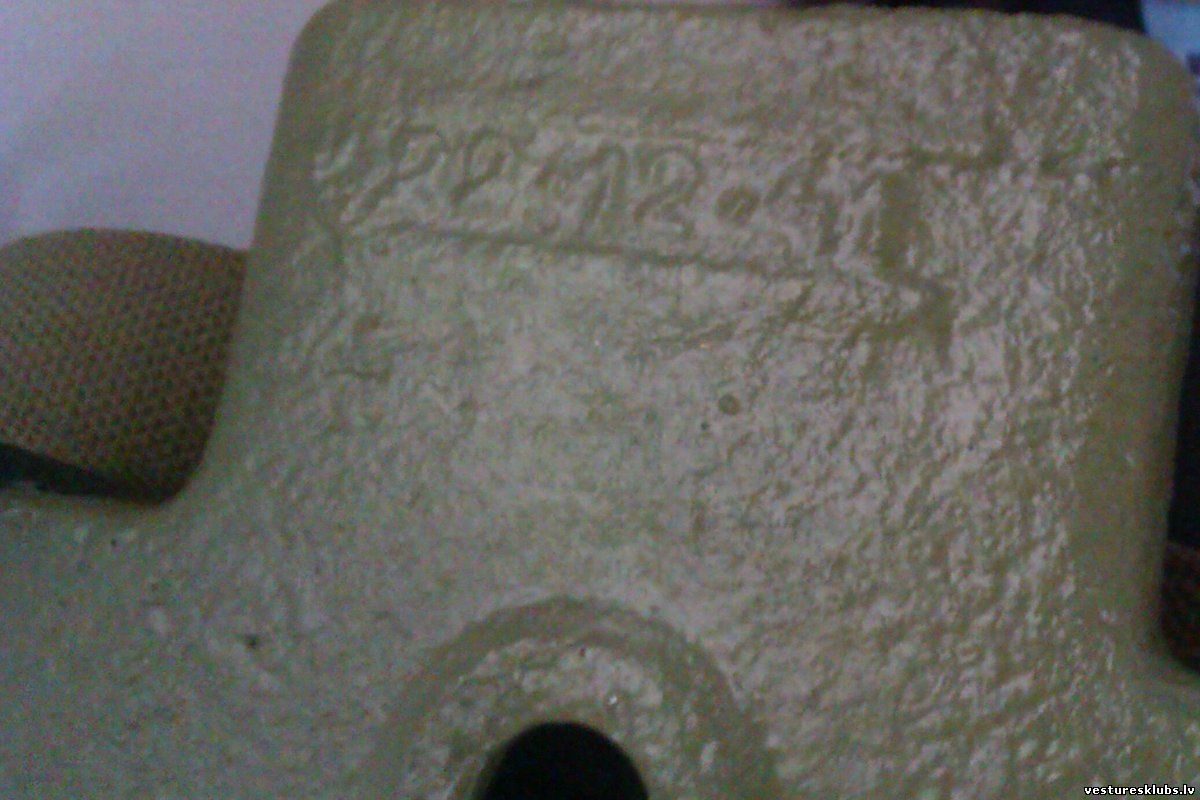

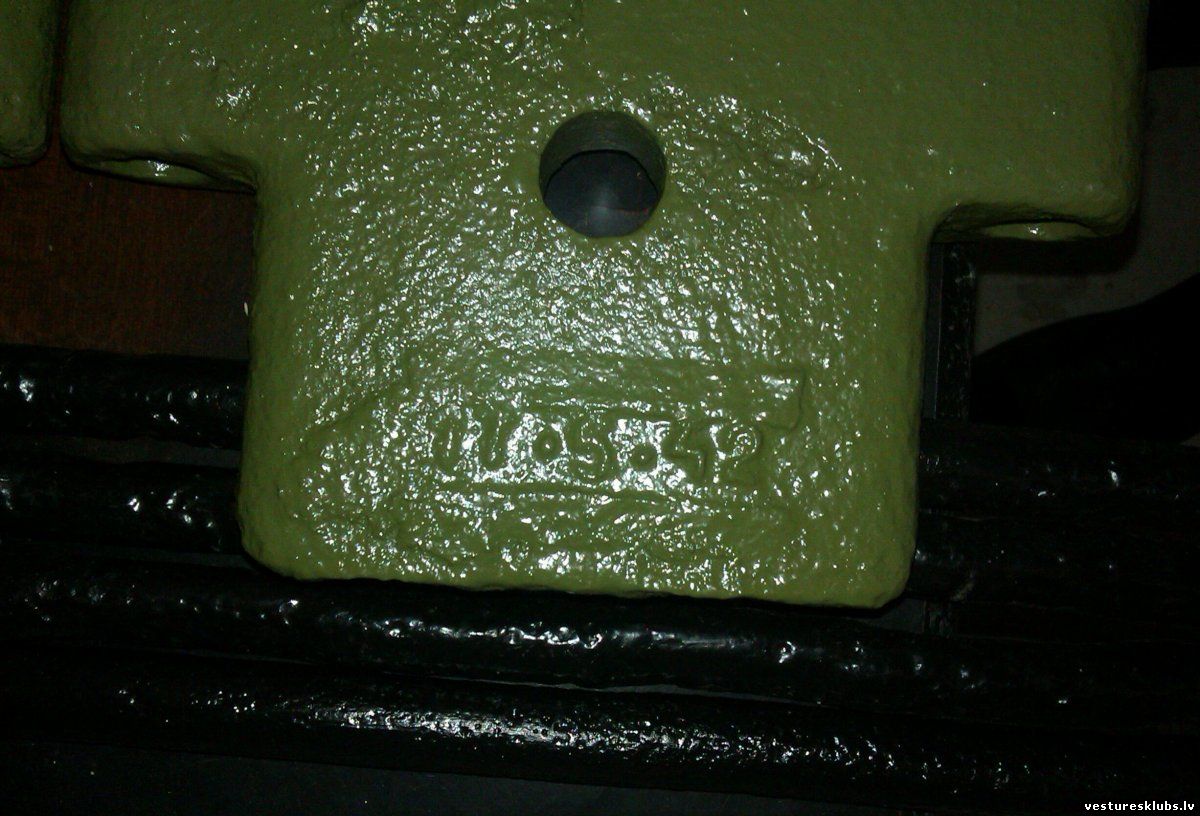

Jau nokrāsots 1941. gada 22. decembra eksemplārs:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 10:13 | Komentāri # 245
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

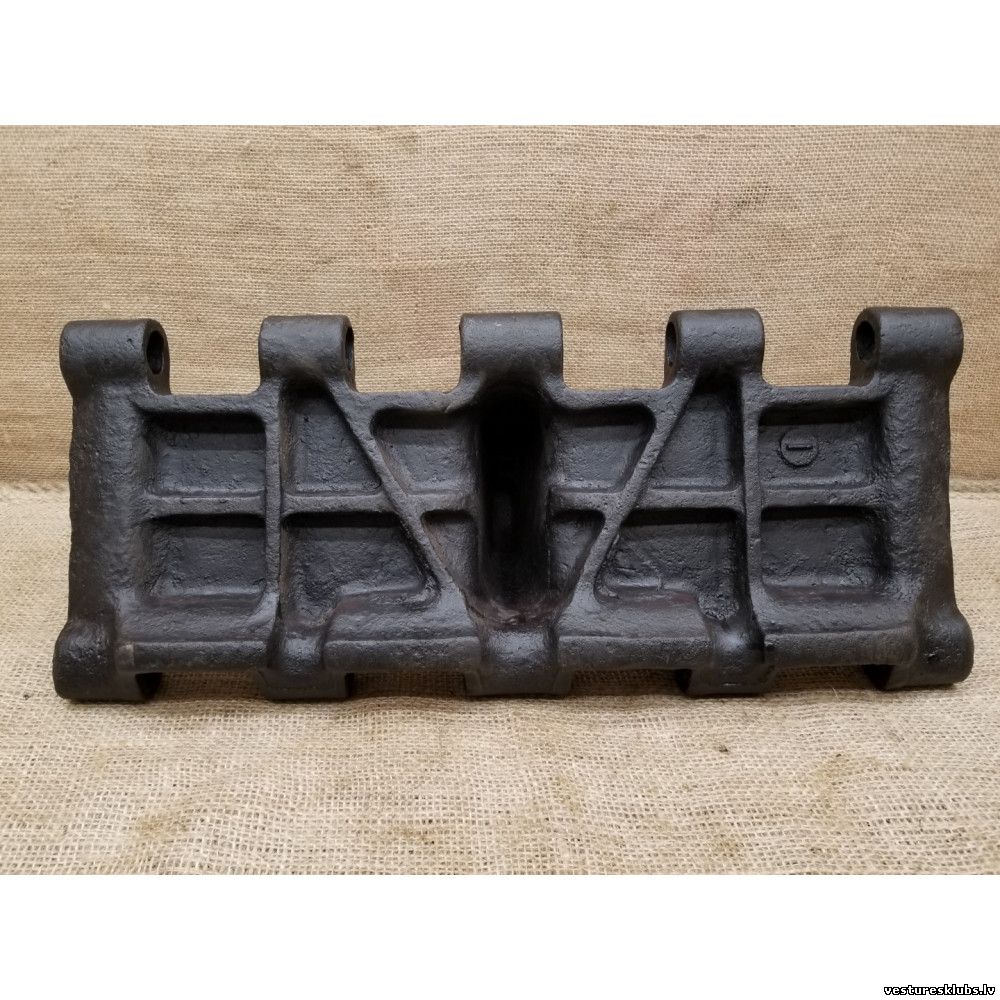

500 mm

Kāpurķēdes ar "bultiņu" (Траки со стрелкой)

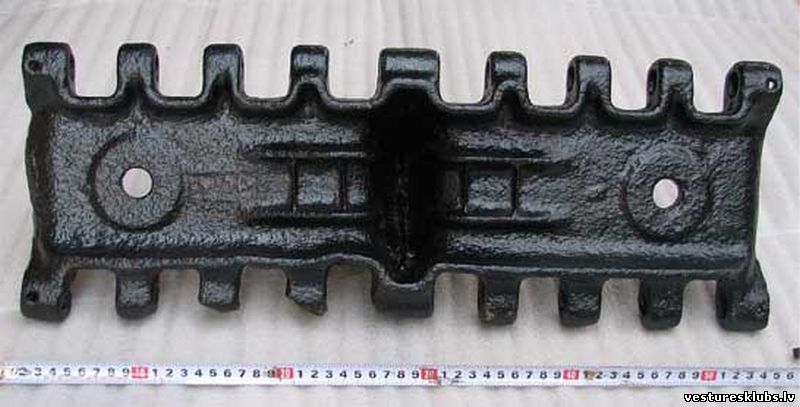

1. Urālu rūpnīcas Nr. 183 1942. gada pavasara ražojums. Starpposmam bija tikai viens urbums radžu stiprināšanai.




Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 10:16 | Komentāri # 246
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

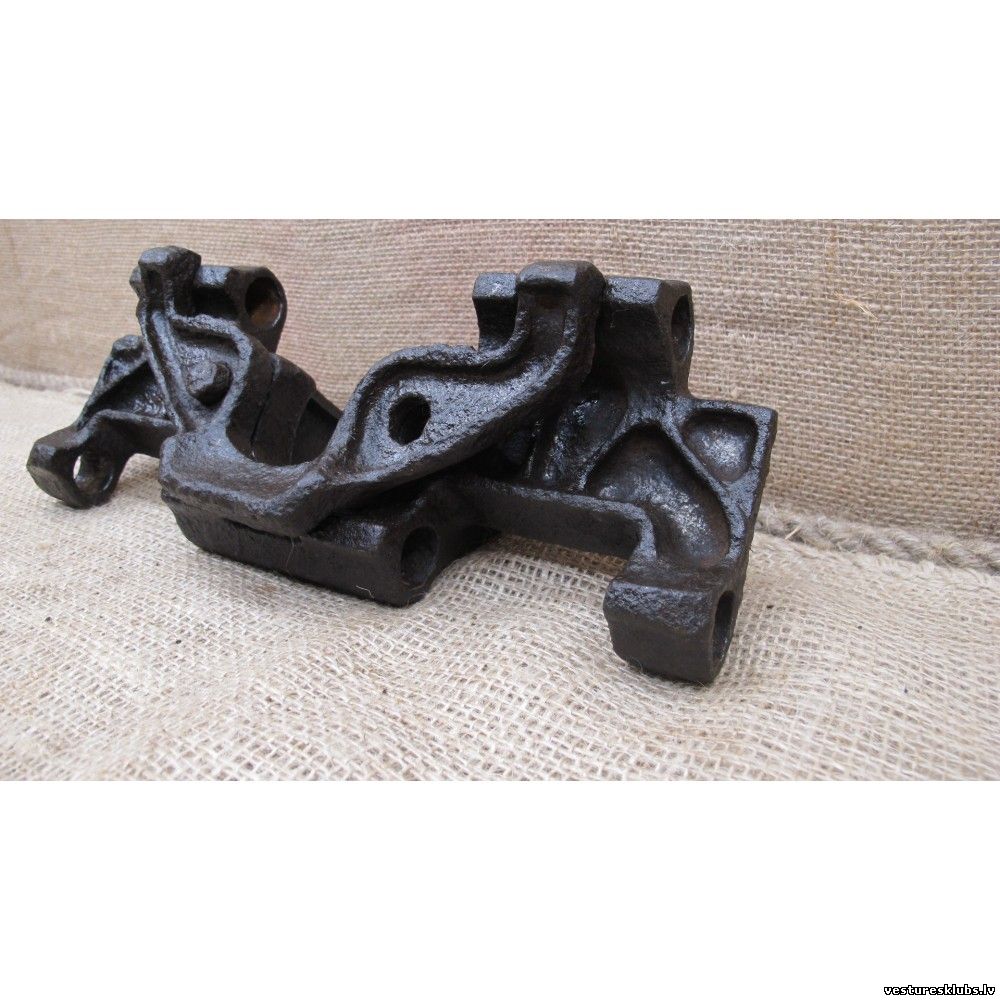

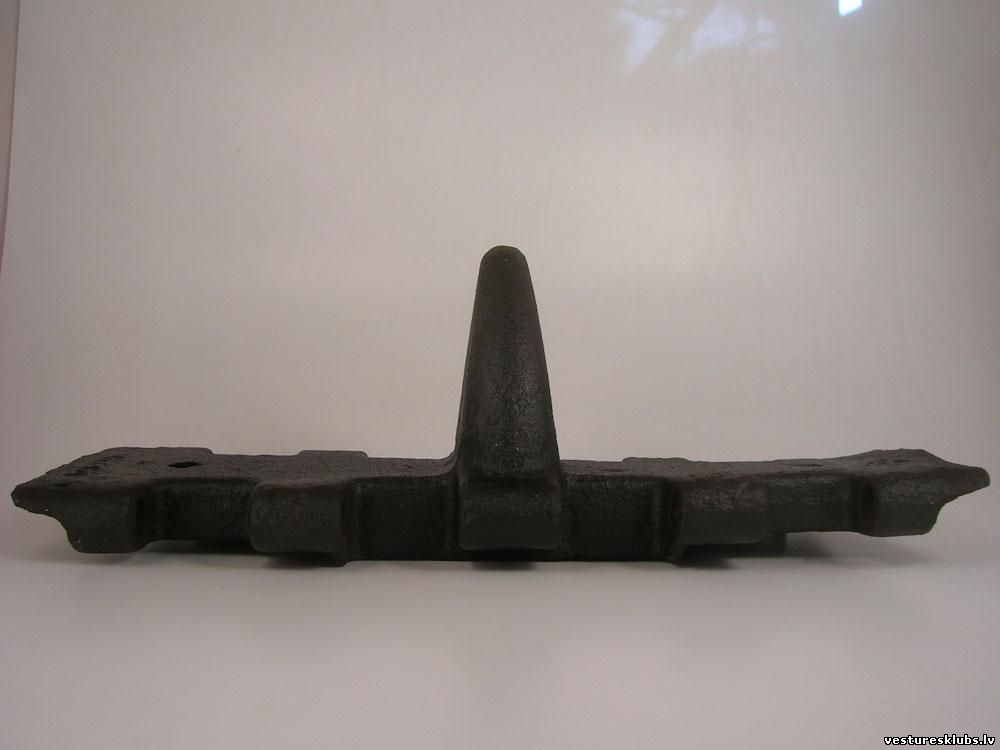

Galvenais posms:



Starpposms:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 10:21 | Komentāri # 247
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
2. Vēlāk "bultiņu" ieguva arī starpposms:




Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 10:37 | Komentāri # 248
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

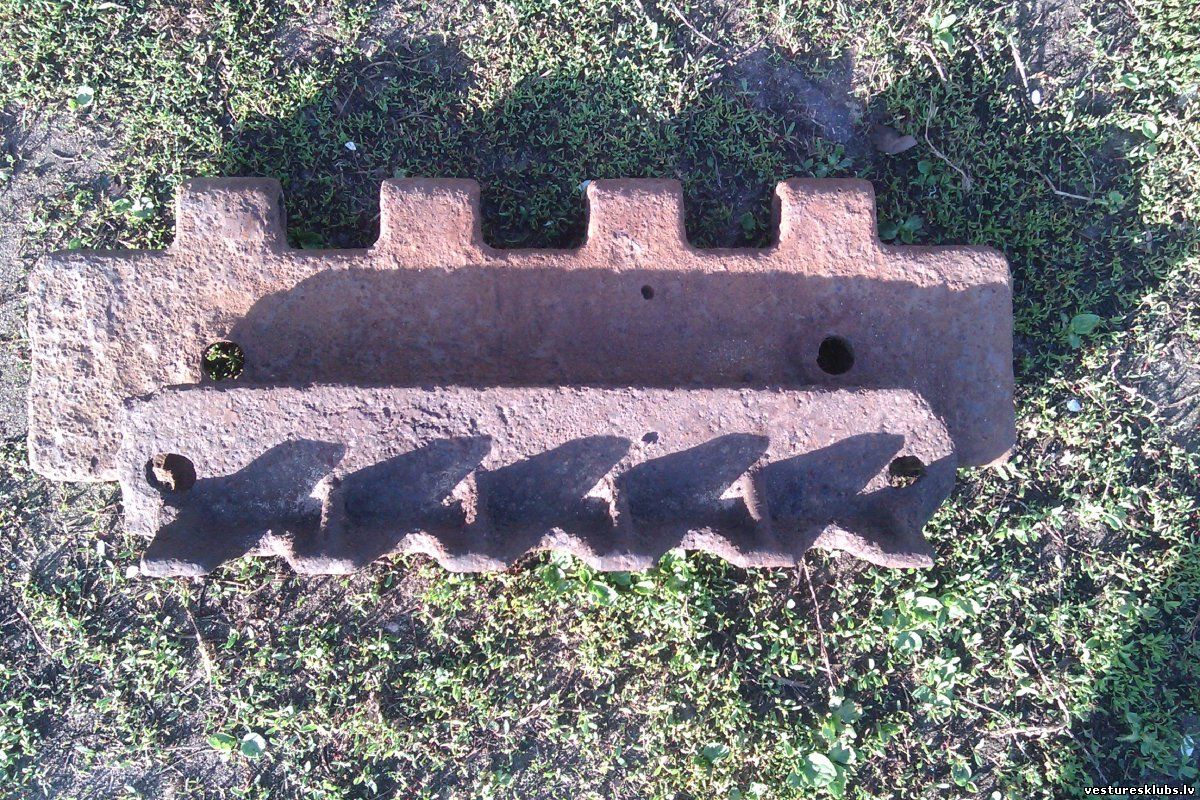

3. Kāpurķēde ar "bultiņu" un horizontālu izcilni. Urālu rūpnīcas Nr. 183 1942. gada vidus, 1943. gada sākuma ražojums. Starpposmam bija tikai viens urbums radžu stiprināšanai.





Starpposms:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 10:40 | Komentāri # 249
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Galvenais posms:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 10:50 | Komentāri # 250
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
4. Starpposms apstiprināts ОГК НКТП 1943. gada janvārī. Starpposmam bija divi urbumi radžu stiprināšanai. Vēlāk tika izmantots arī "vafeles" tipa kāpurķēdēm.




Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
