WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 10:11 | Komentāri # 151
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
PSRS

Sarkanās armijas kāpurķēdes pēc to izmēriem sistematizēt ir grūti. Nav vienota kataloga. Tāpēc apskatīsim tās trijās kategorijās:
1. Tanki un tanketes
2. Traktori - artilērijas vilcēji
3. Kravas automobīļi ar kāpurķēdēm


Tanki un tanketes

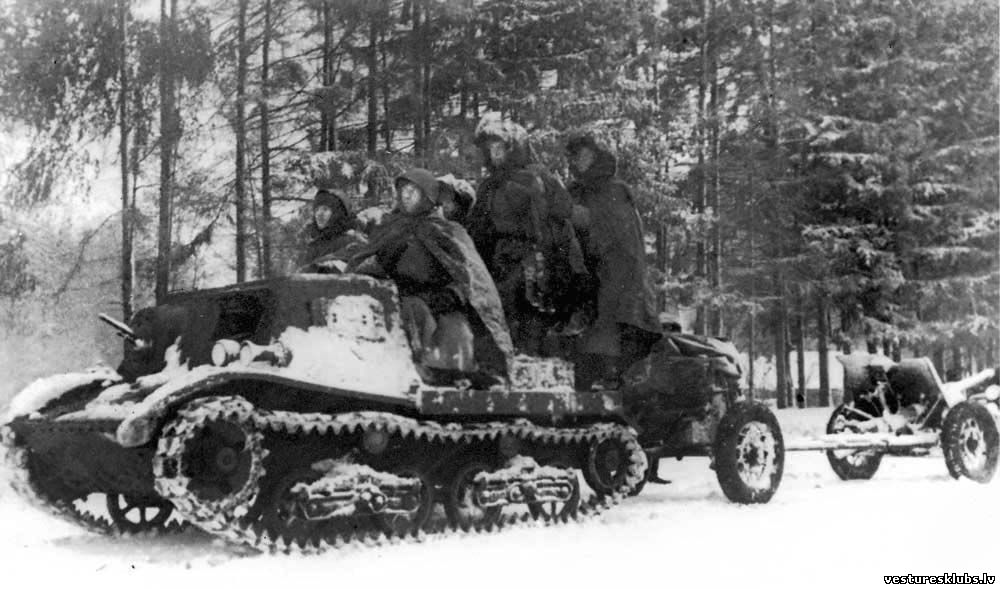

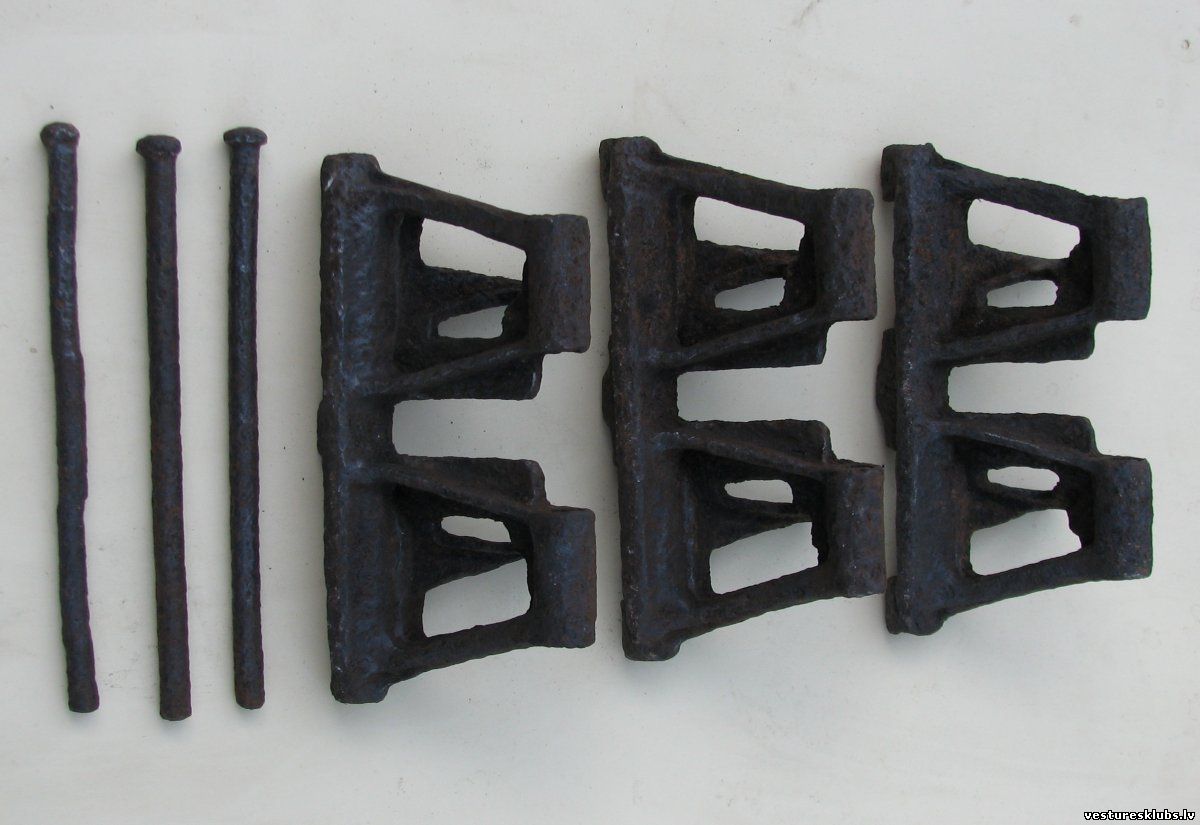

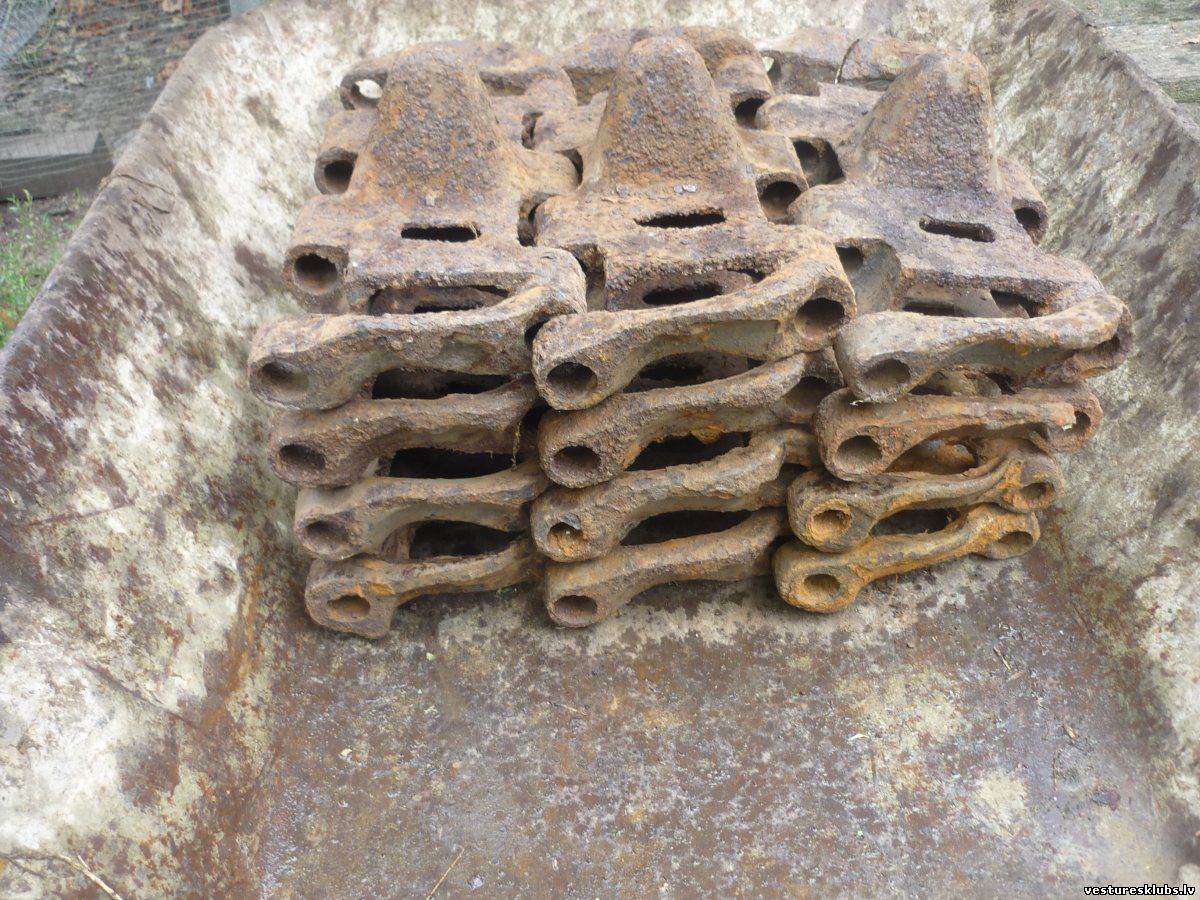

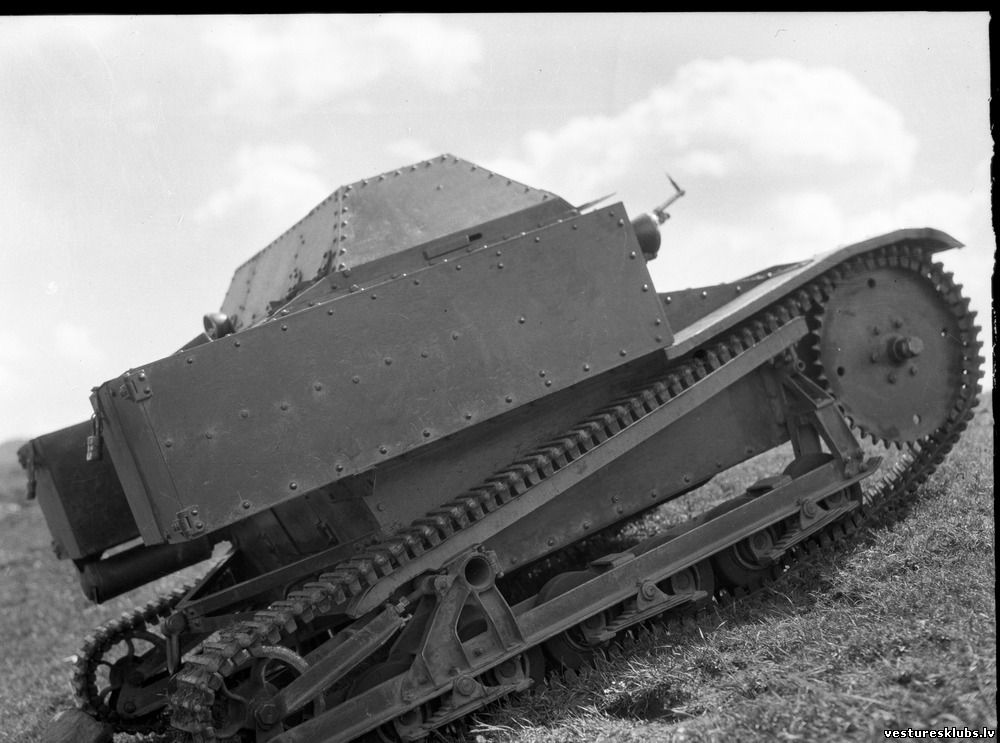

T-27

Sarkanās armijas tankete. Uz 1941. gadu bija noņemta no bruņojuma, bet atsevišķu daļu sastāvā atradās līdz pat 1941. gada beigām.

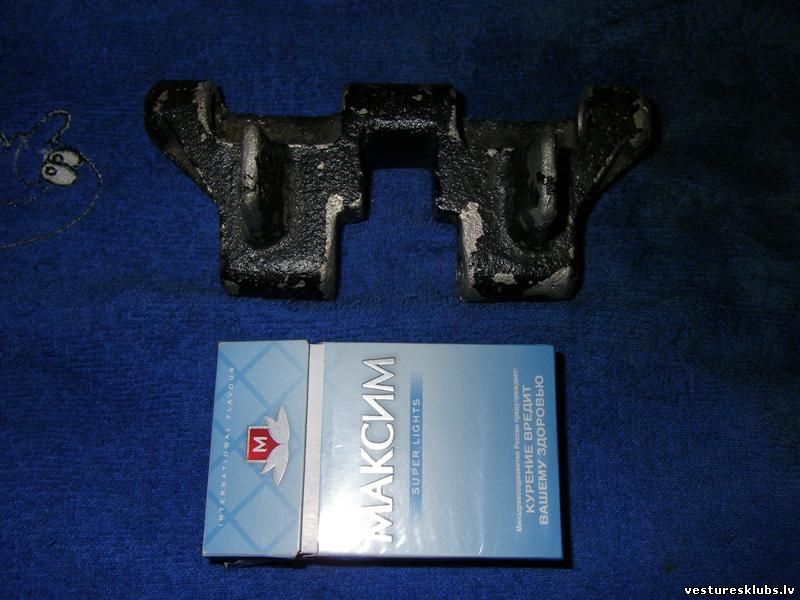

Kāpurķēdes platums apmēram 150 mm


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 10:42 | Komentāri # 152
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

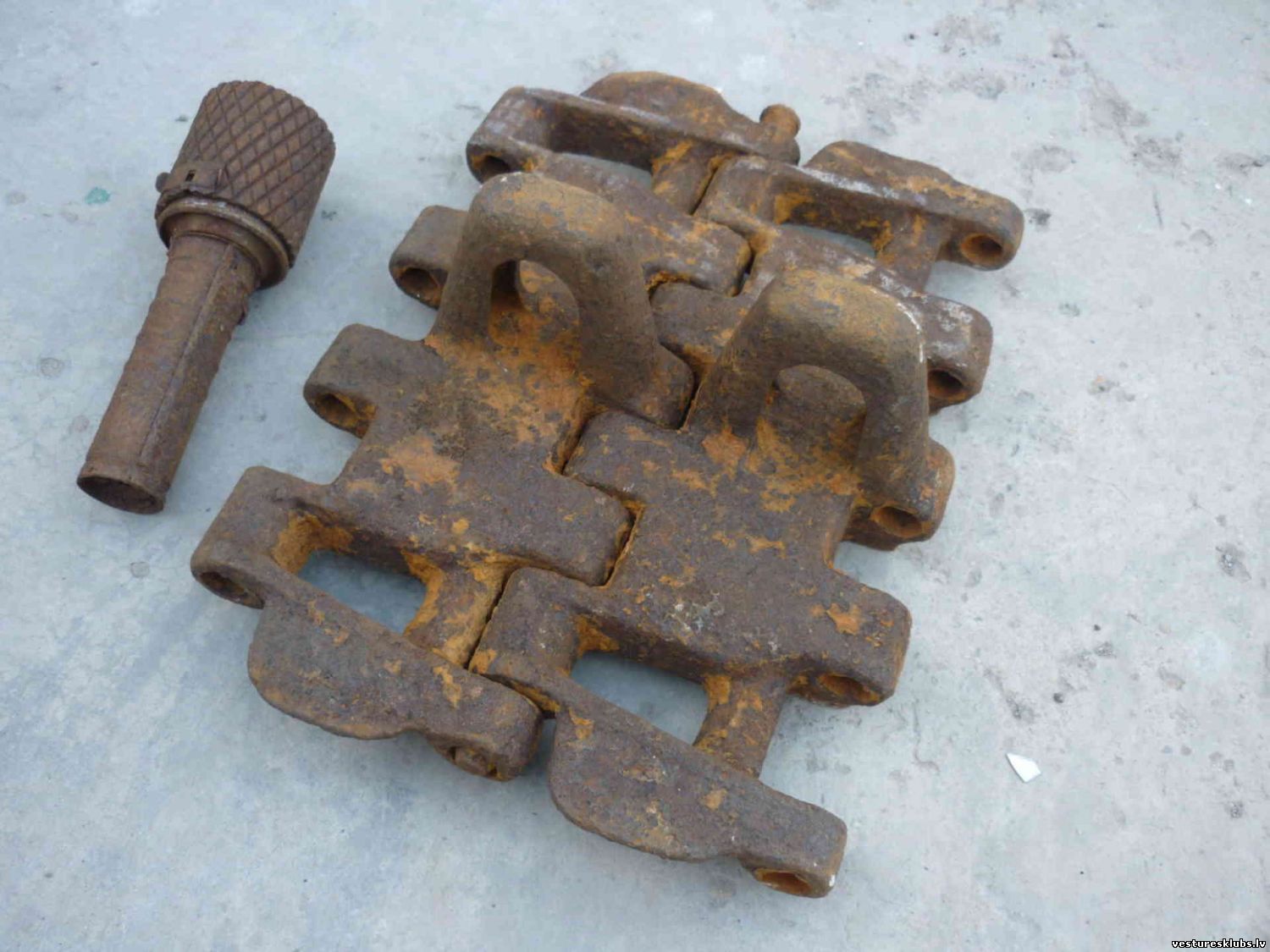

T-27



Parādē blakus smagajam tankam T-35


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 11:38 | Komentāri # 153
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

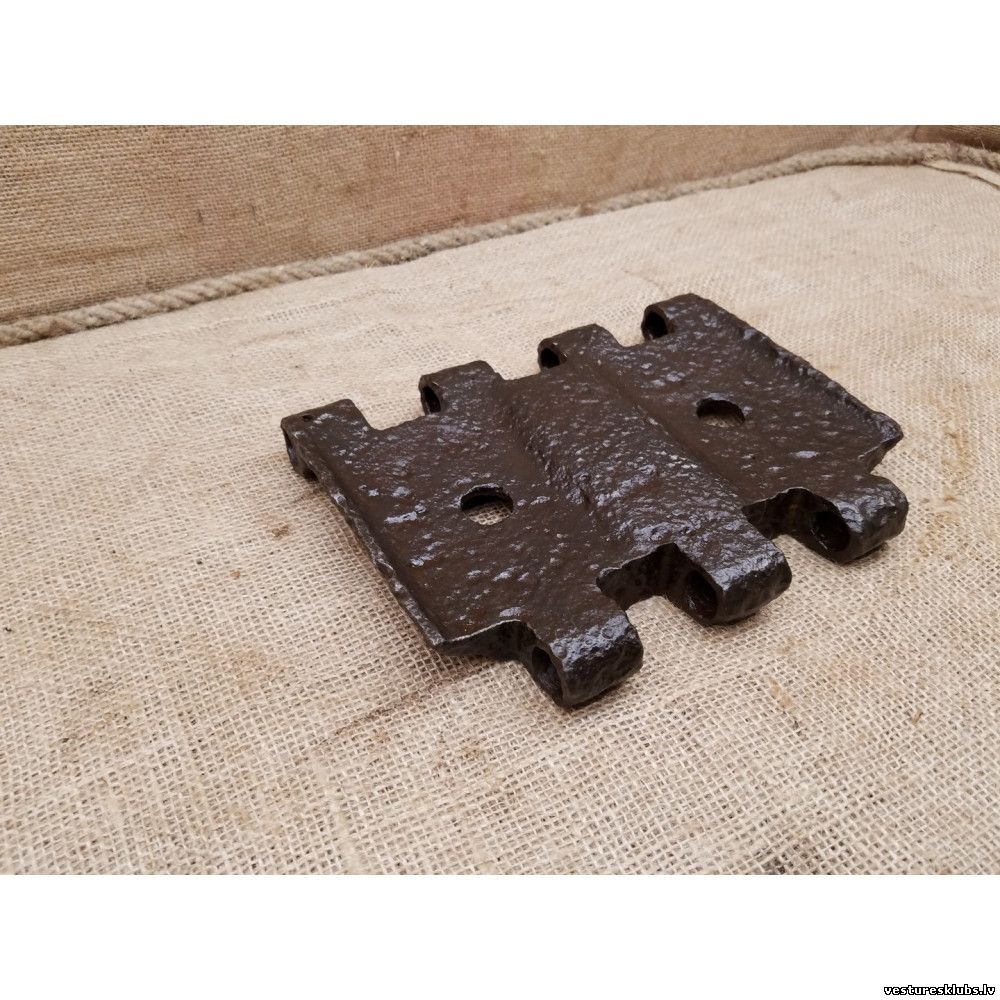

T-26

Sarkanās armijas viens no izplatītākajiem vieglajiem tankiem kara sākumā.

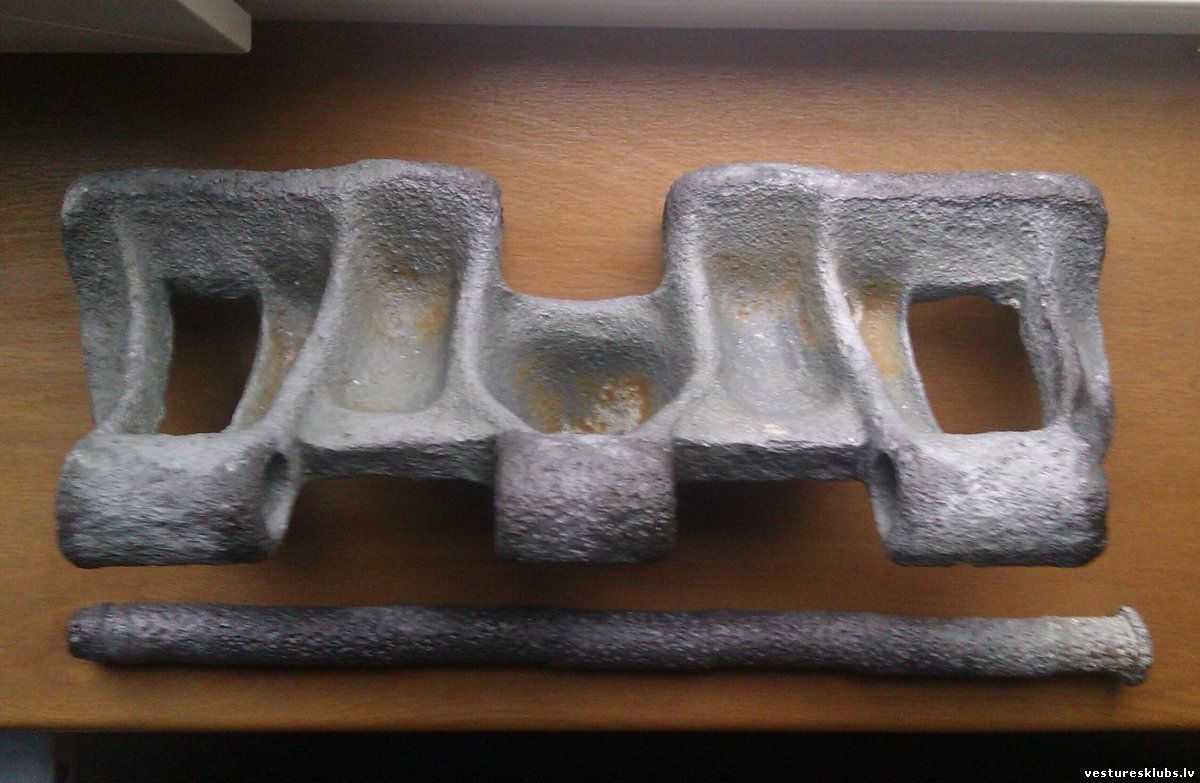

Kāpurķēžu platums 250 mm


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 13:27 | Komentāri # 154
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

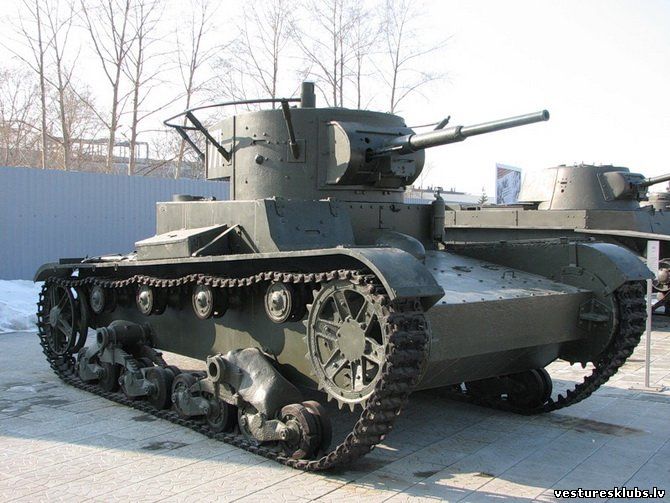

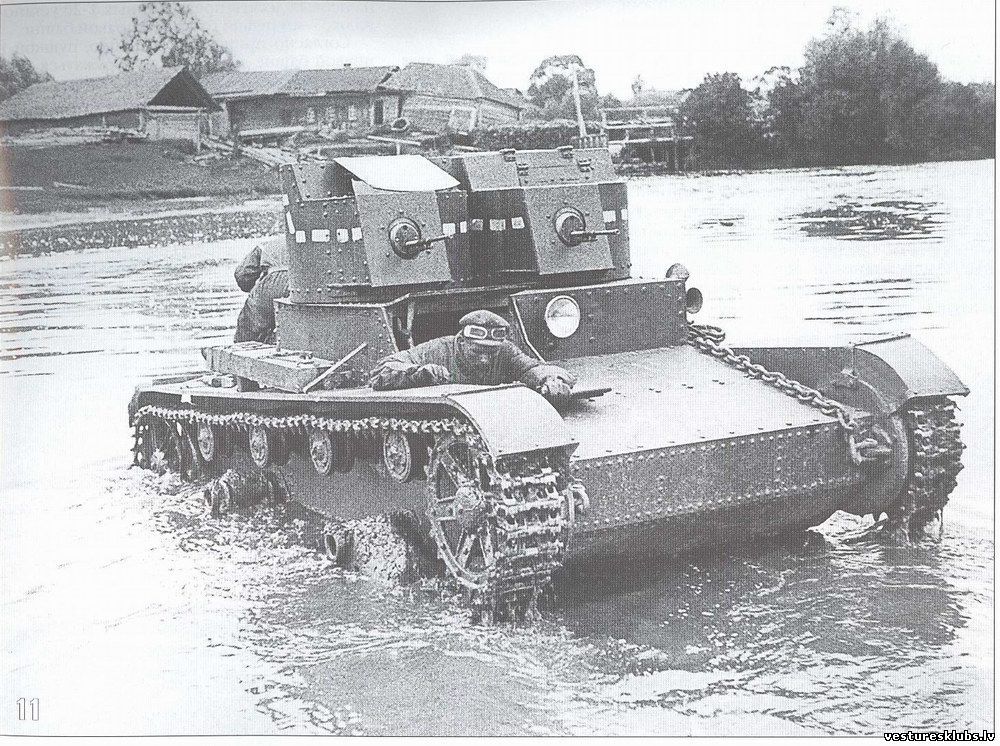

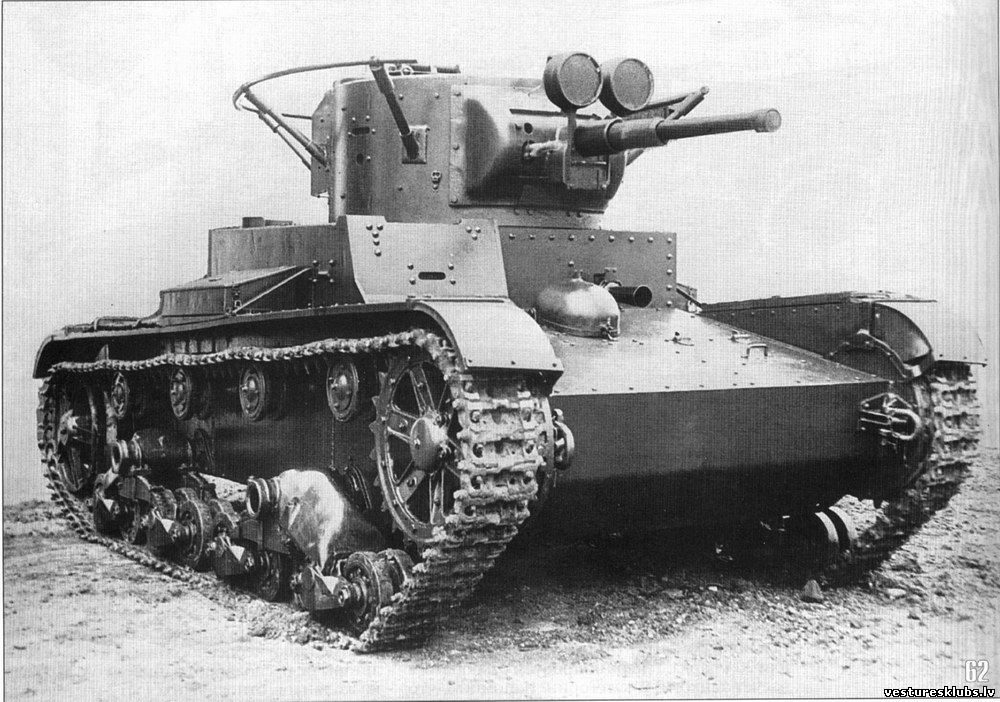

T-26



Modifikācija ar diviem torņiem


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 13:33 | Komentāri # 155
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

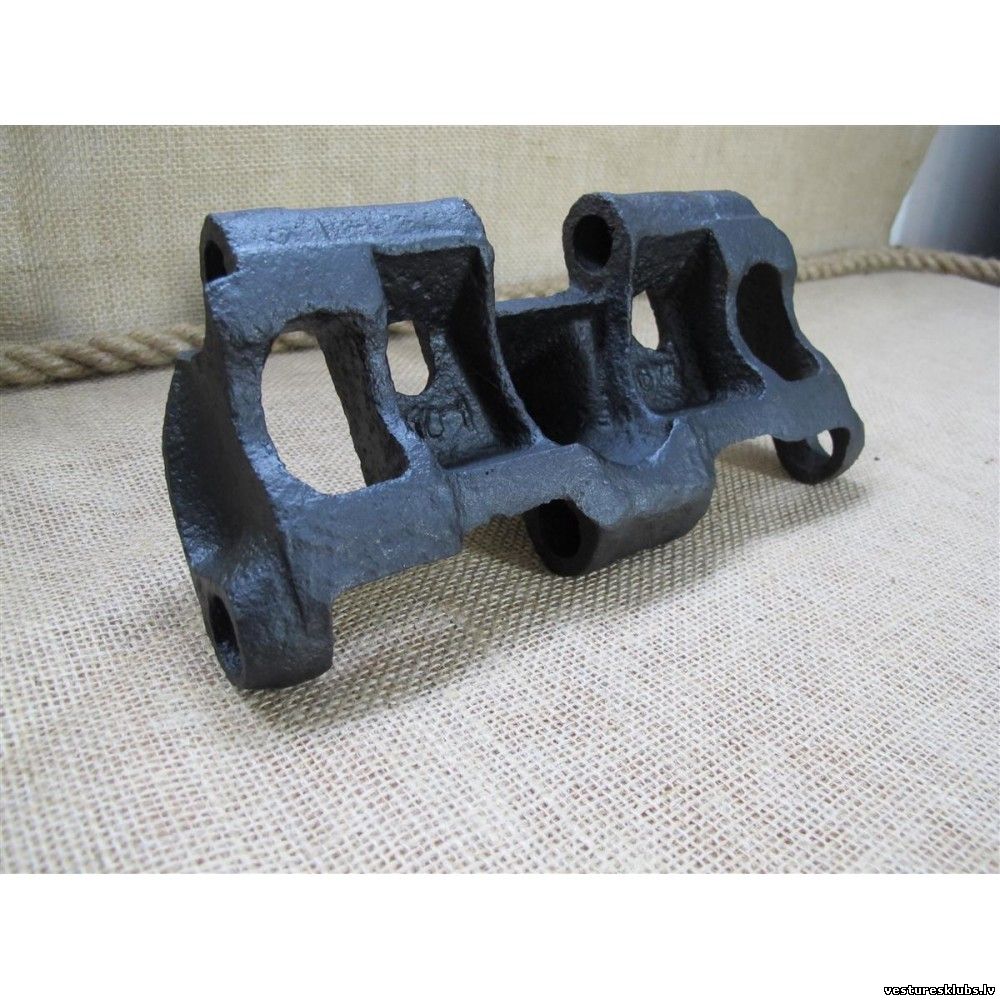

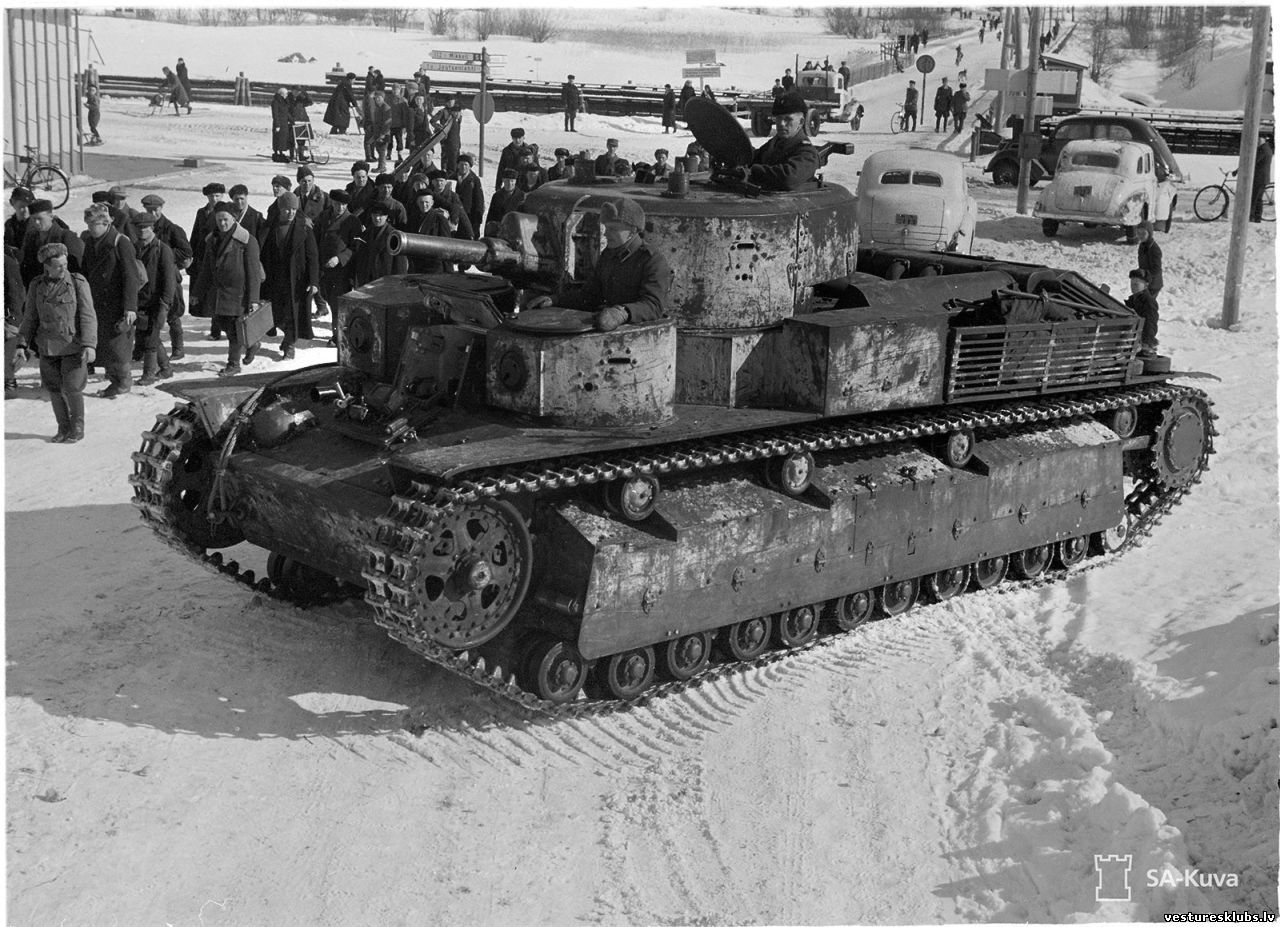

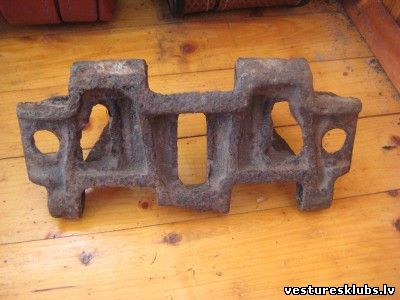

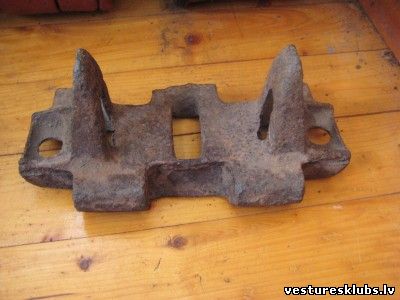

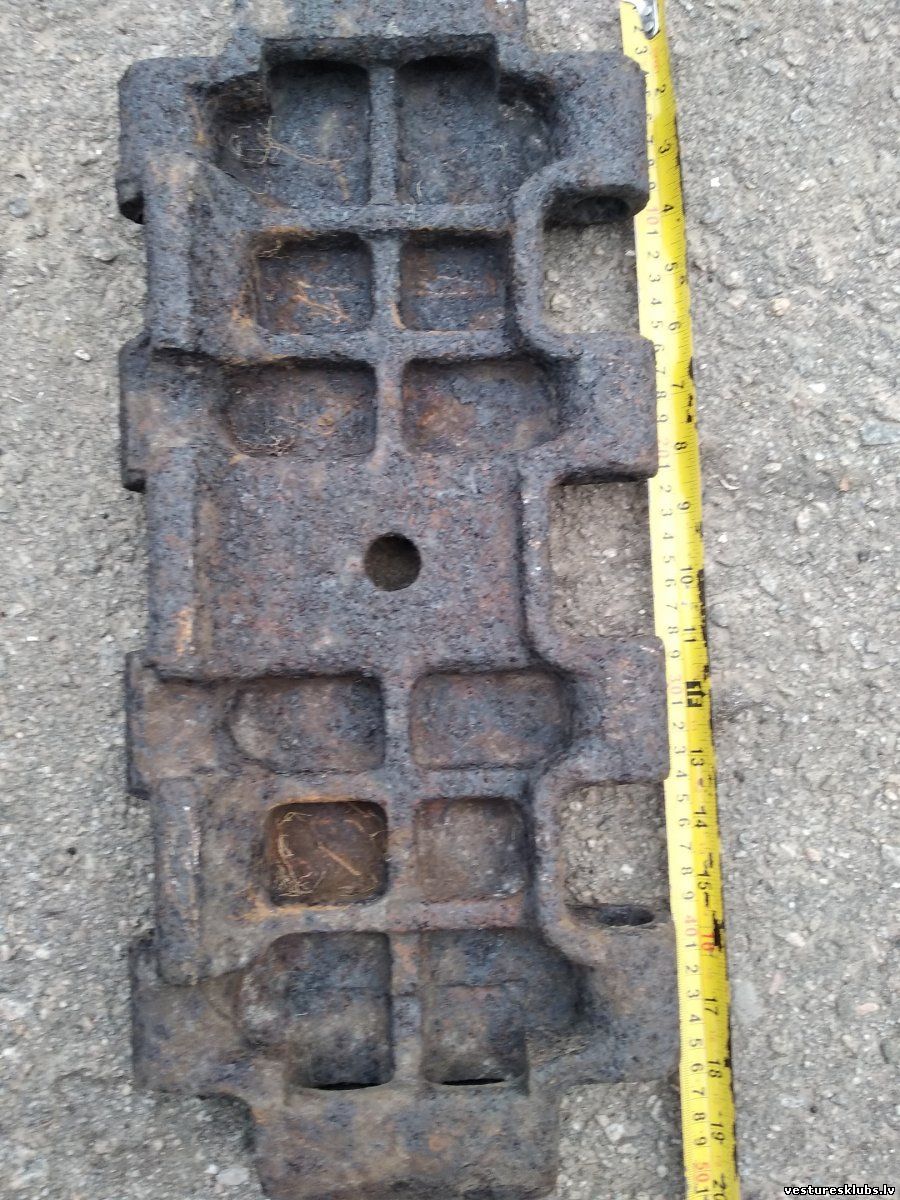

T-28

Padomju vidējais tanks. Lai arī tā ržošana tika pārtraukta 1940. gadā, uz kara sākumu Vērmahta rīcībā analogu nebija.
Kāpurķēdes 2 veidu:

1. agrīnās - lietās.

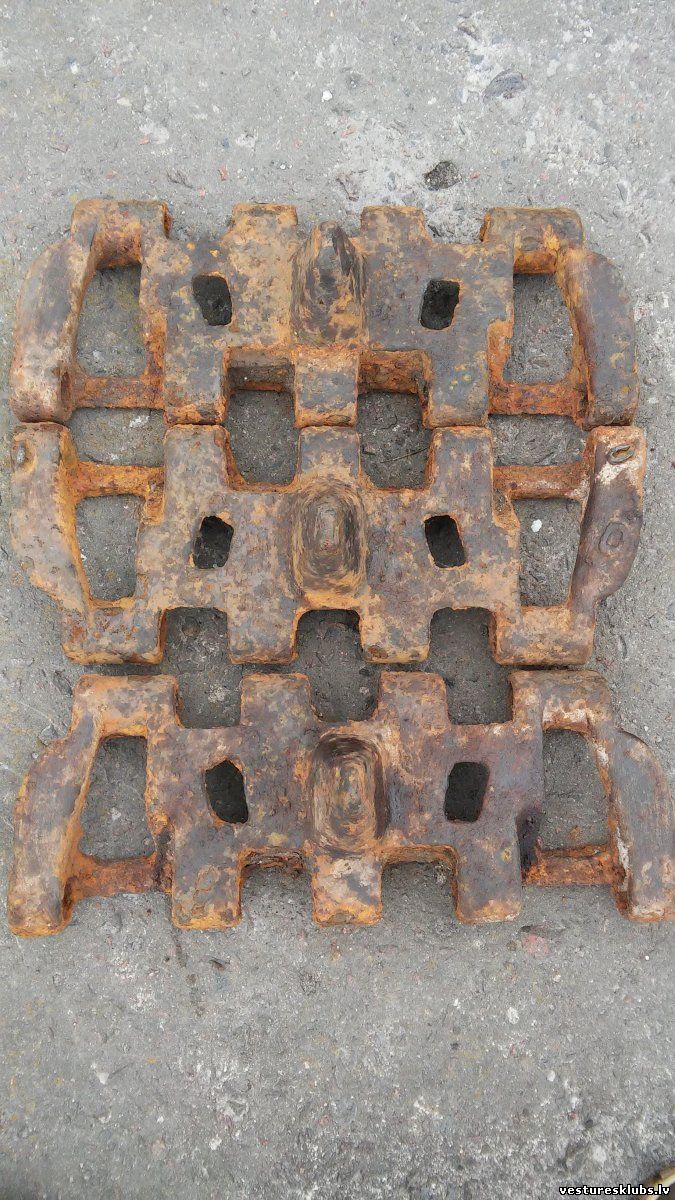

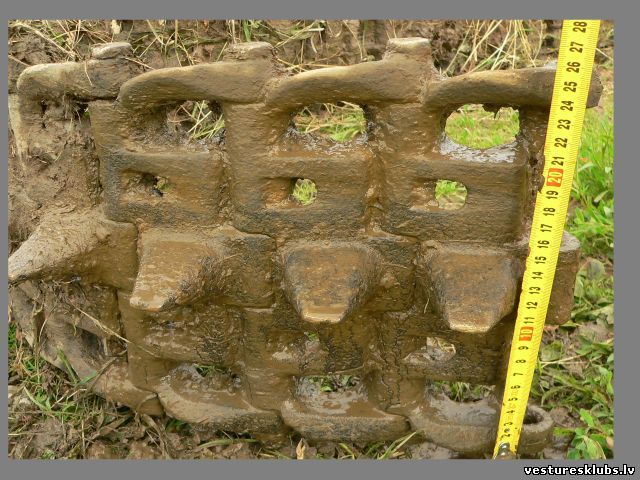

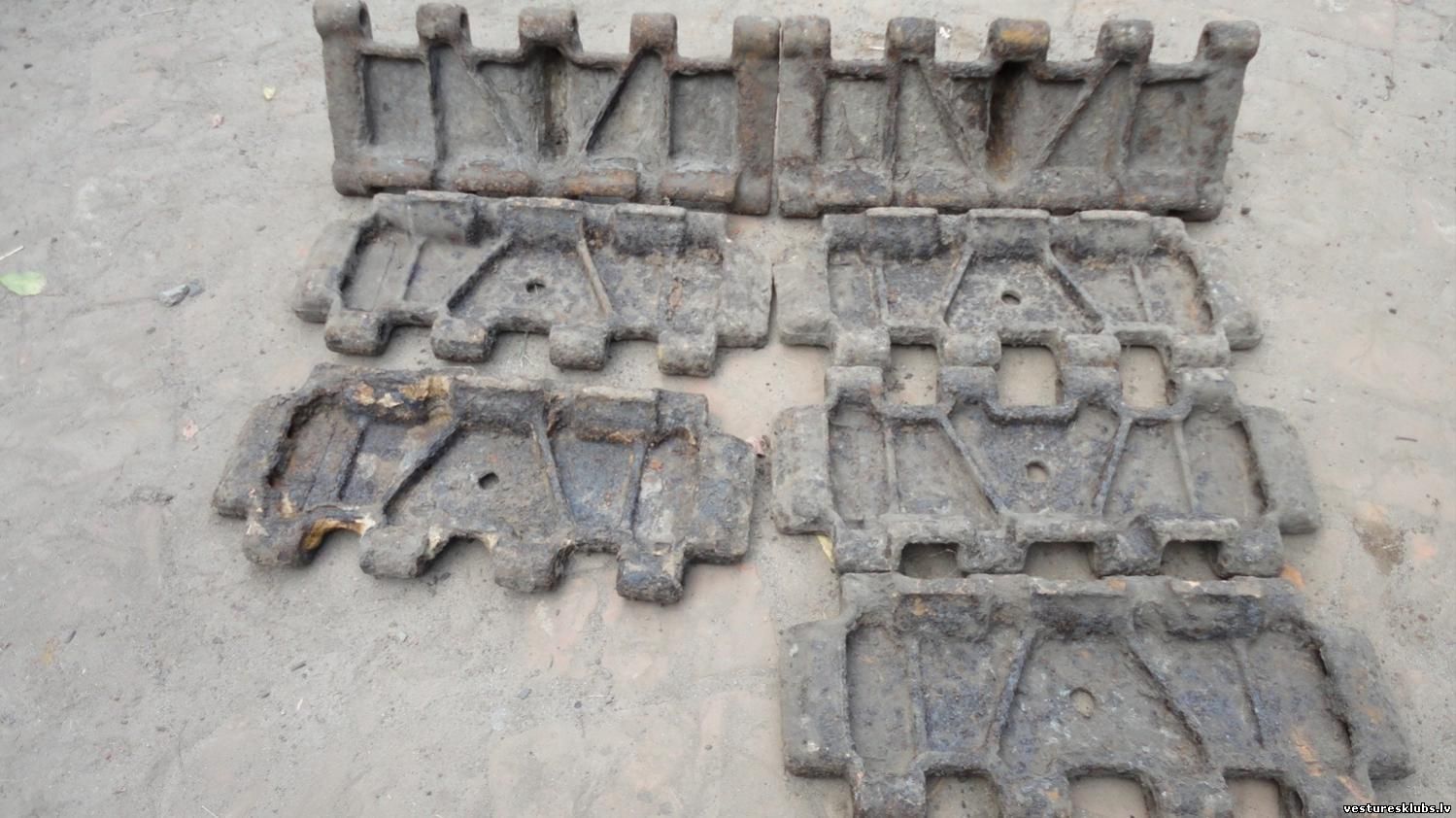

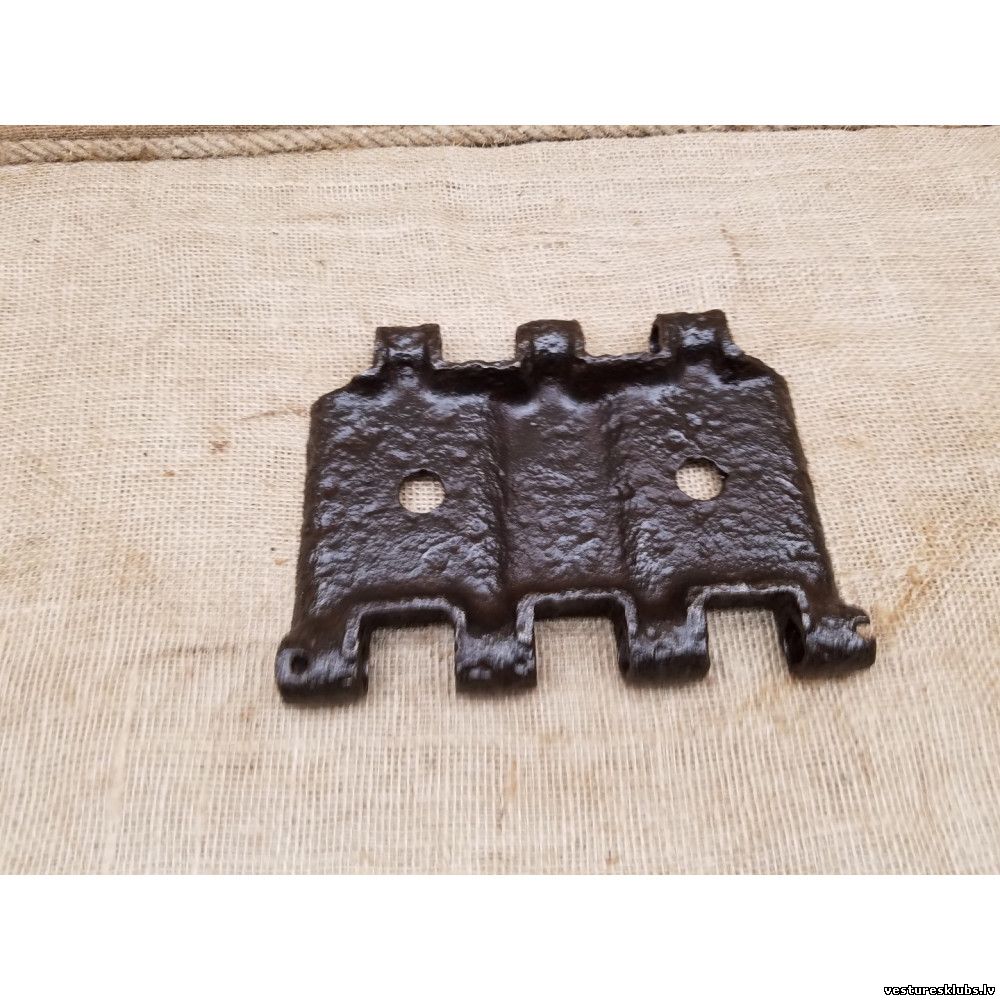

Lietās kāpurķēdes bija ar caurumiem. Kāpurķēde apmēram 380 mm



Kāpurķēžu pirksti bez konusveida gala.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 20:57 | Komentāri # 156
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

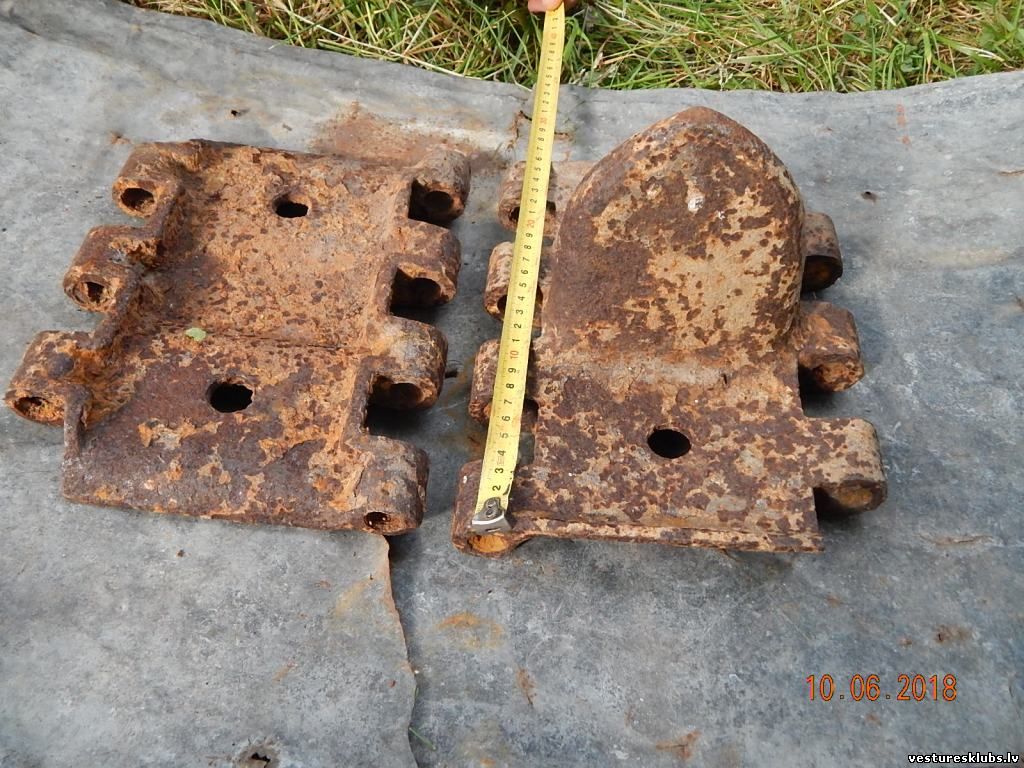

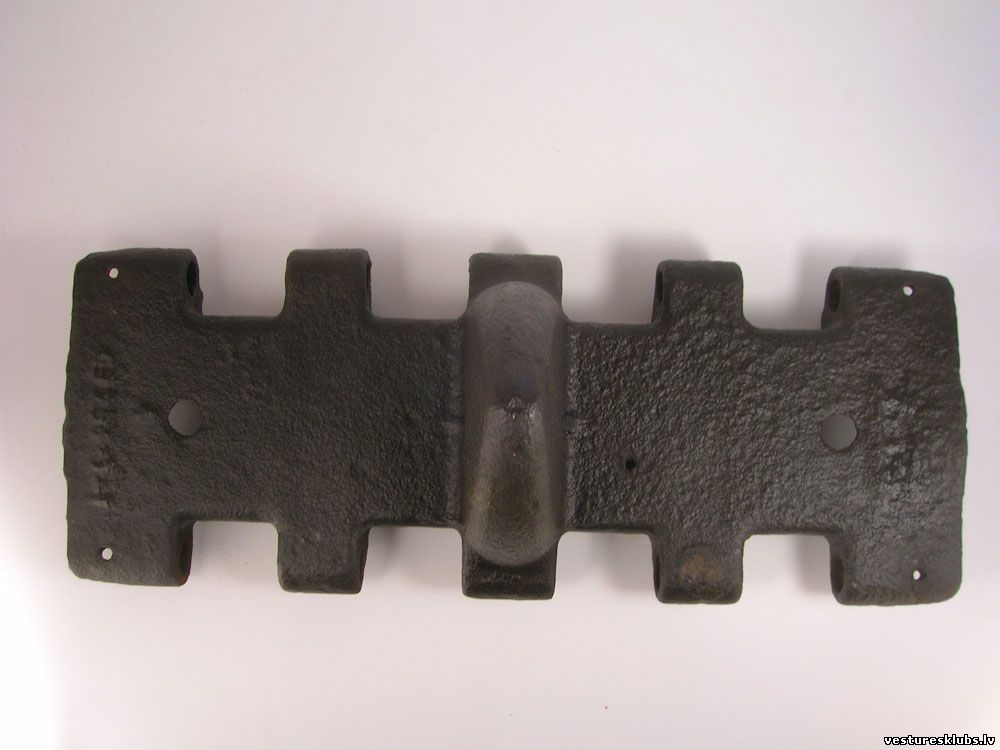

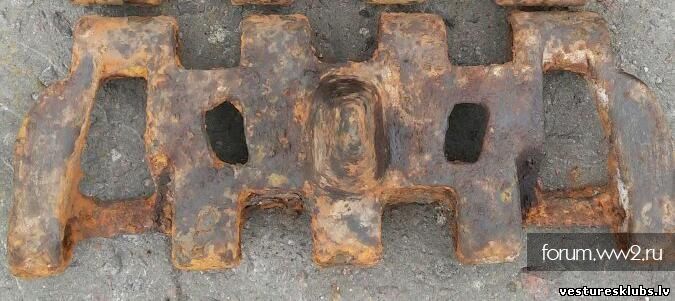

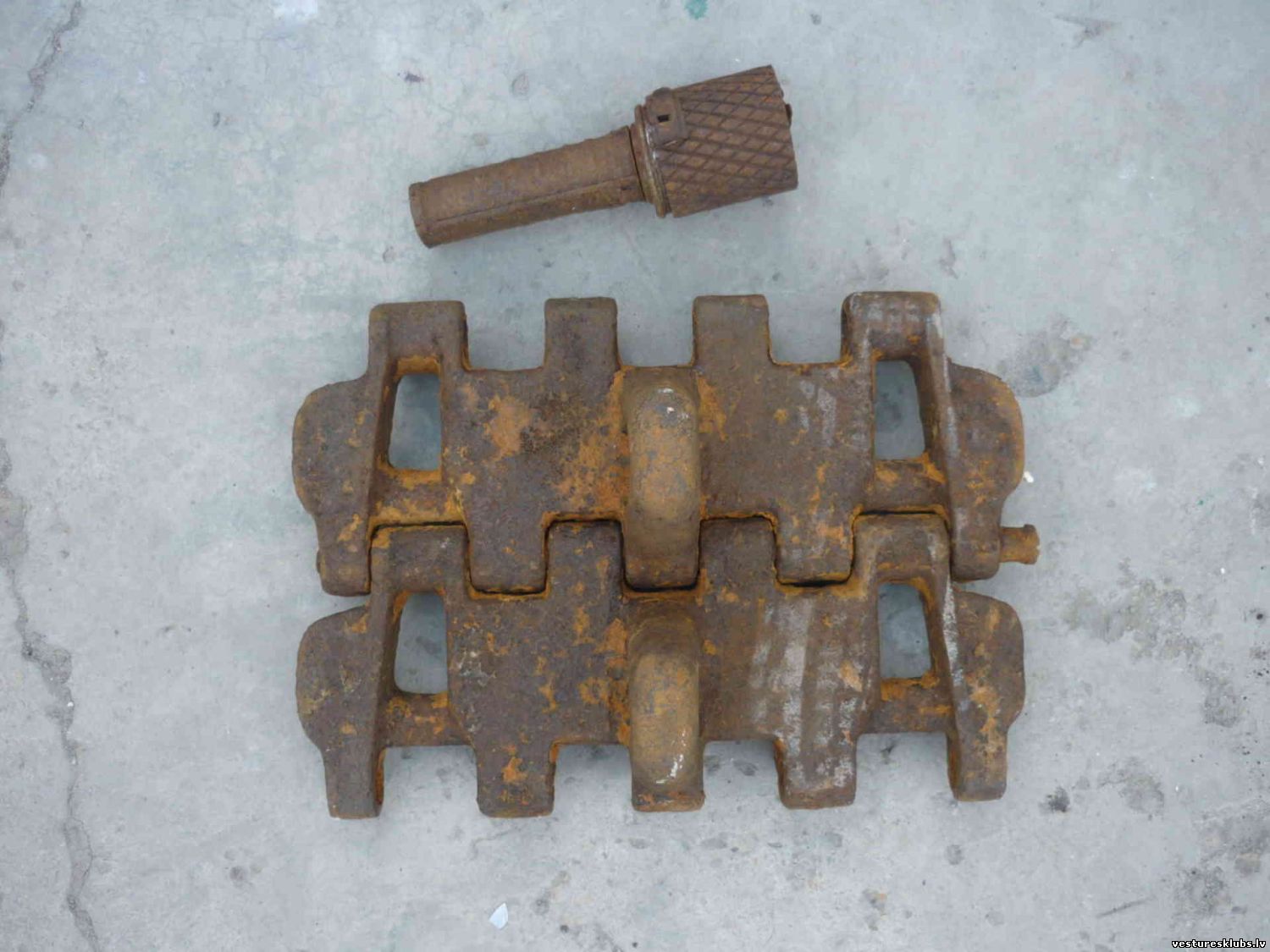

2. vēlīnās - štancētās.

Štancētās kāpurķēdes bija bez caurumiem.

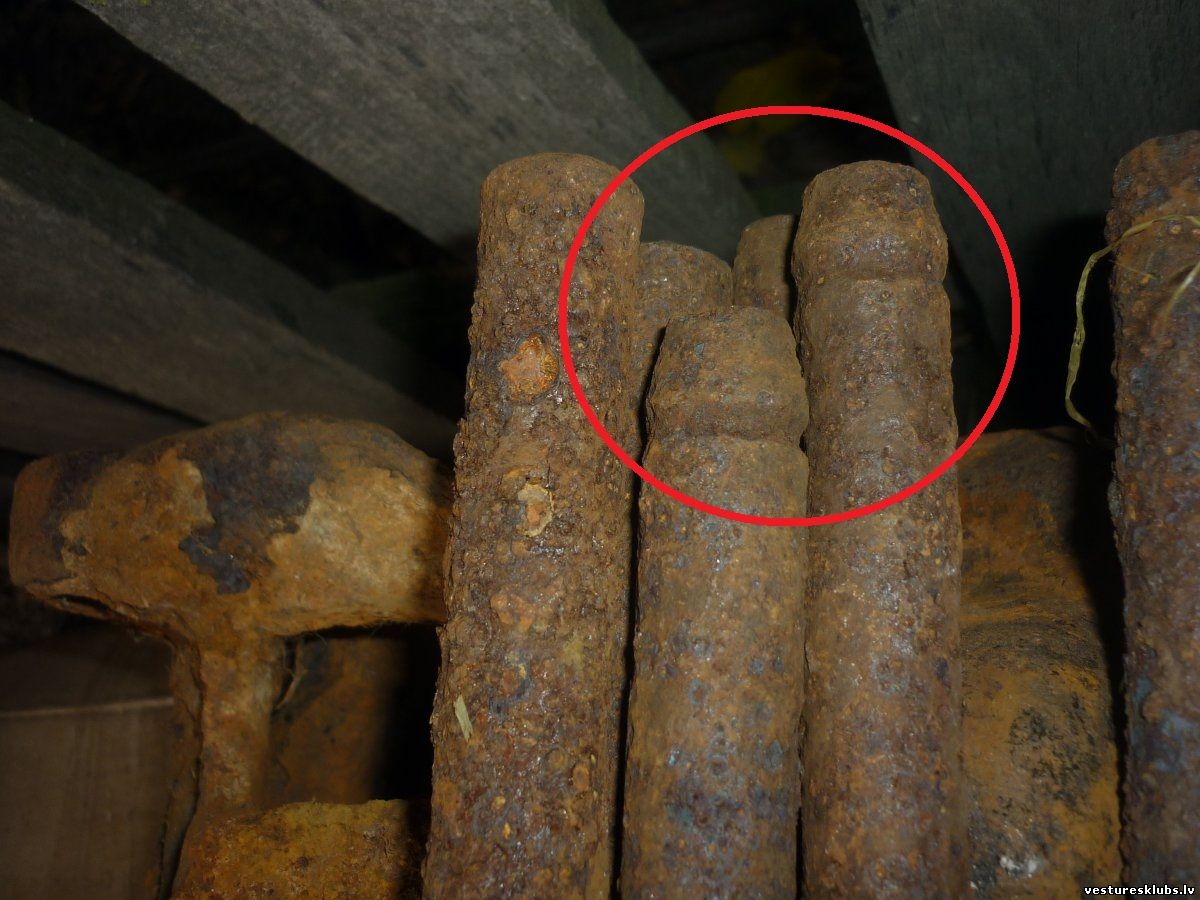

Ķēdes pirksti ar konisku galu:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 21:10 | Komentāri # 157
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

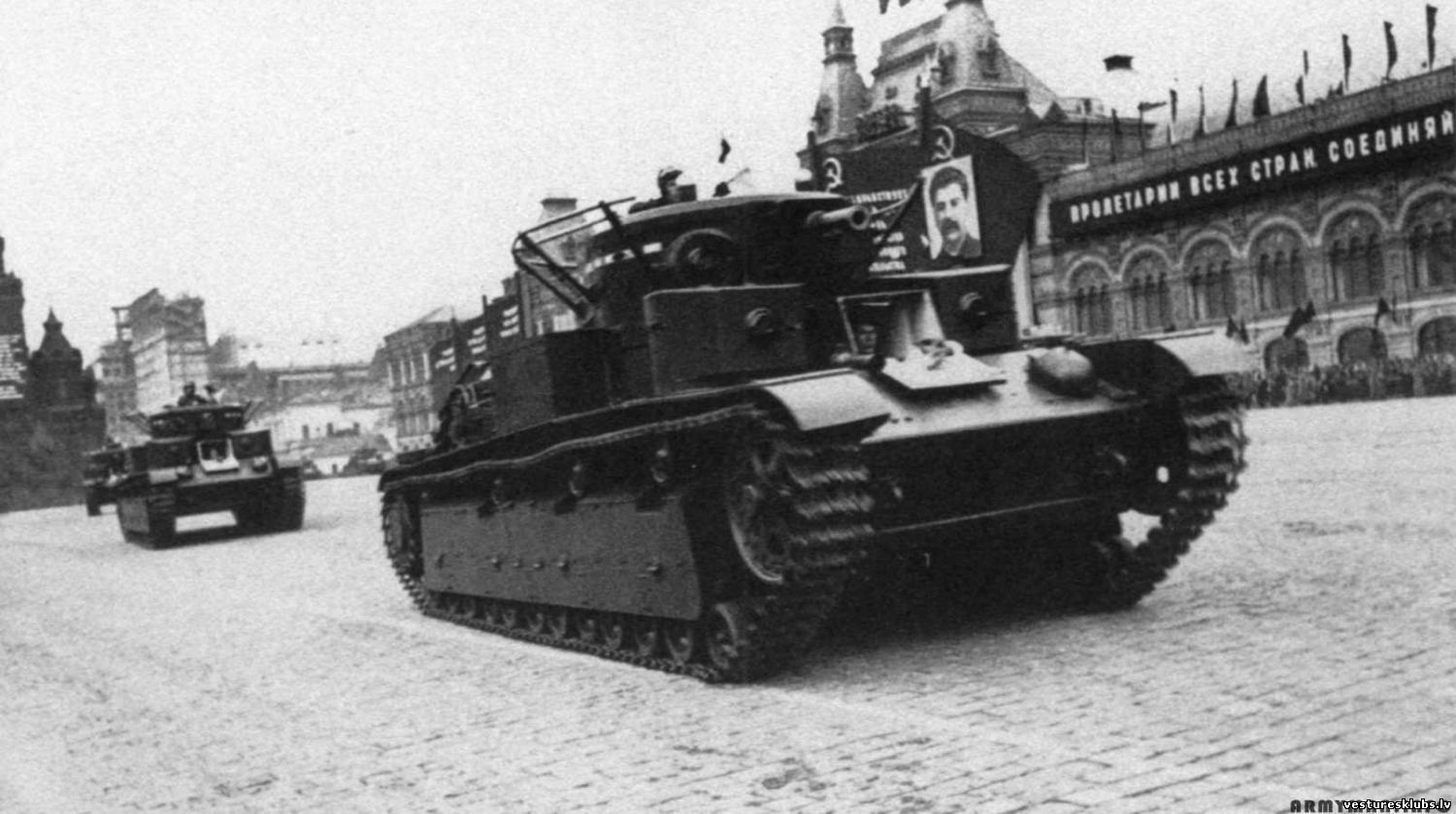

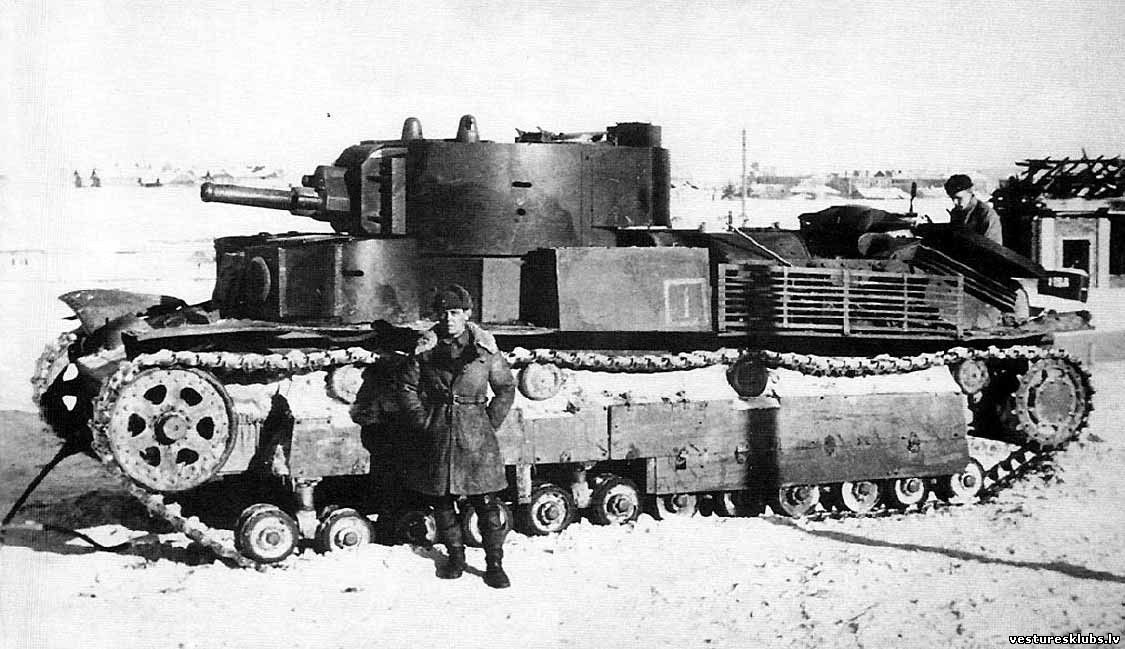

T-28


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 06.Janvārī.2019, 04:45 | Komentāri # 158
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

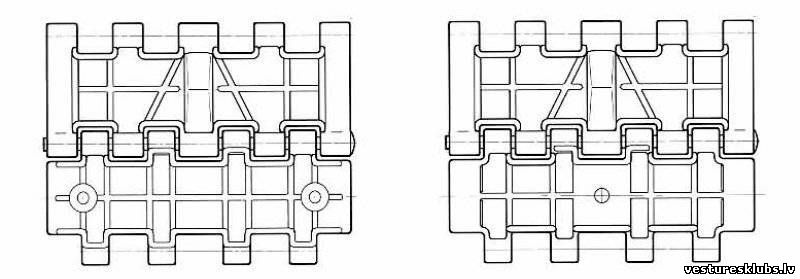

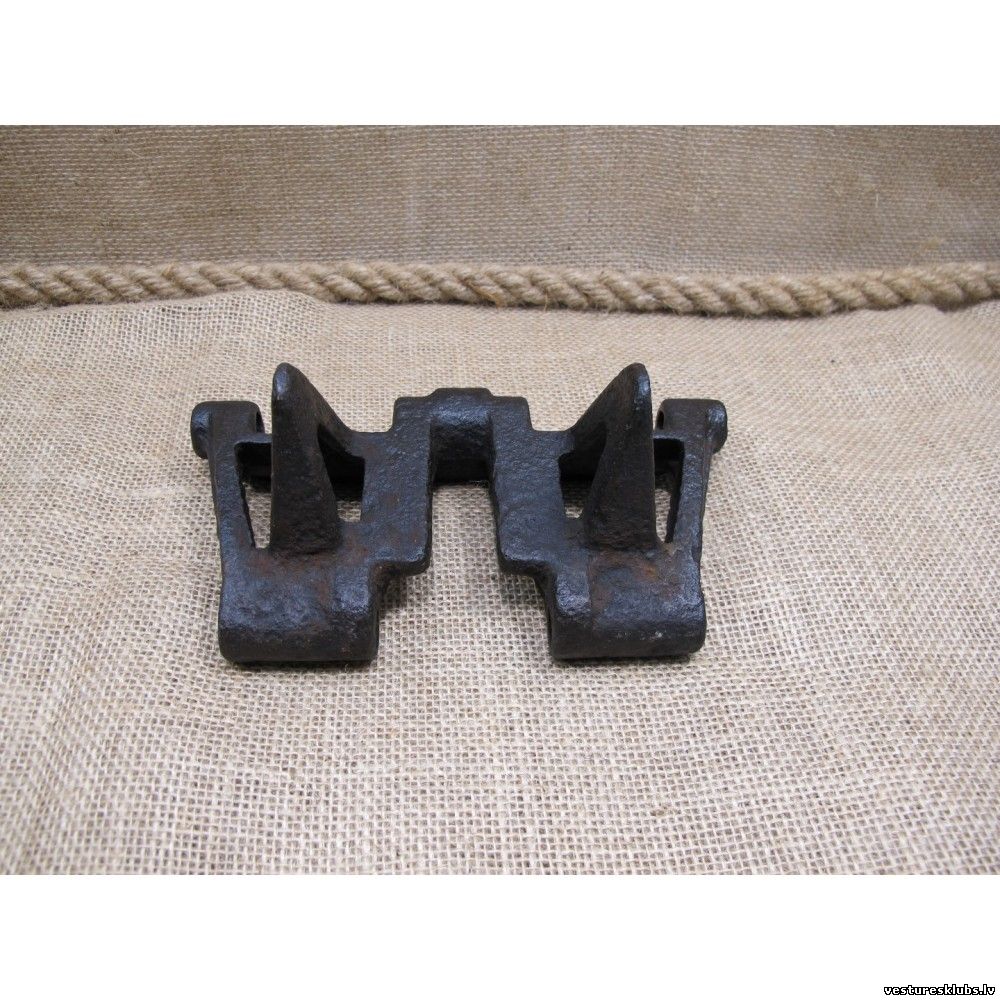

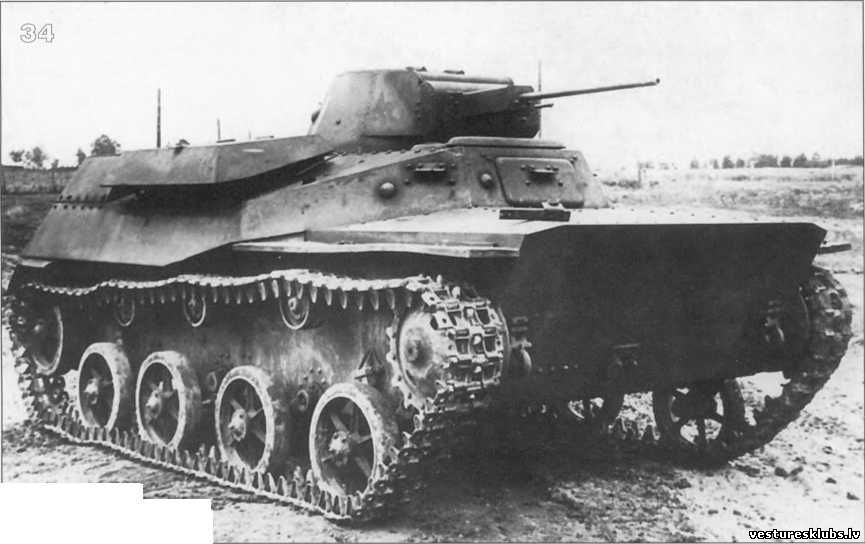

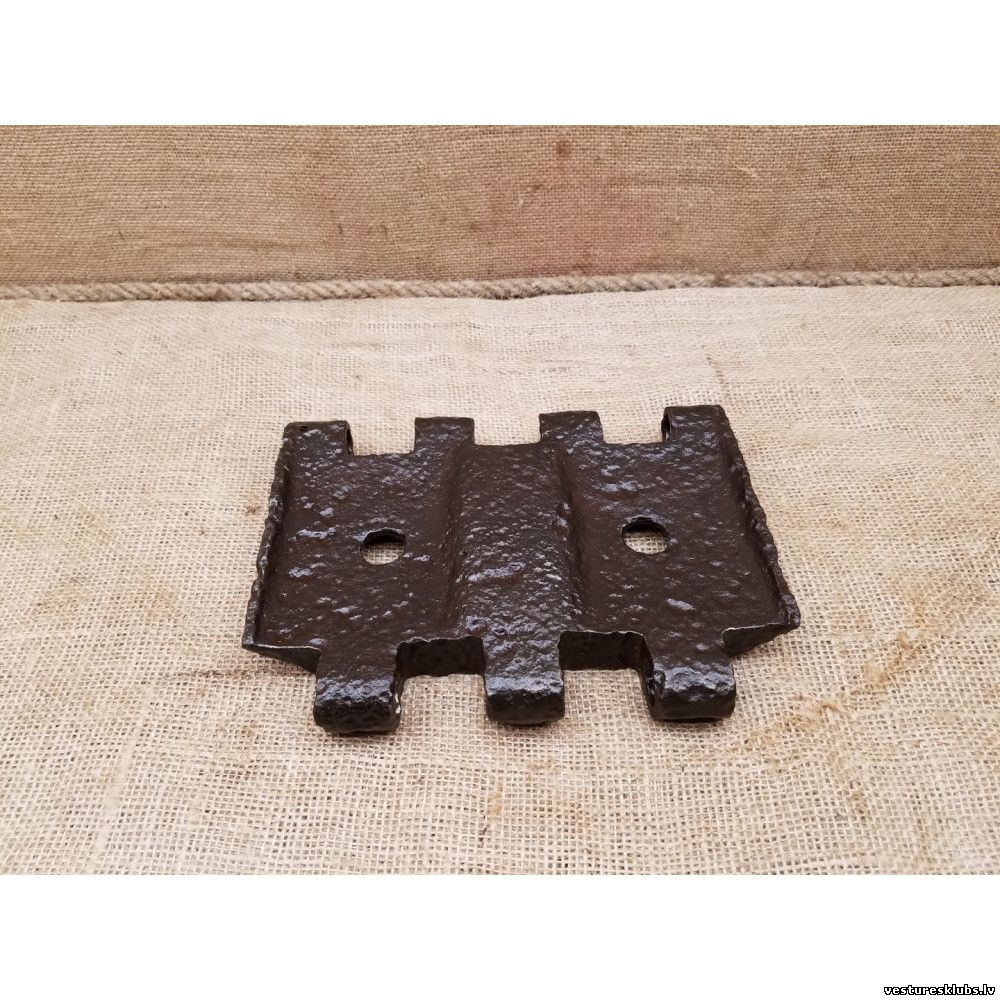

T-30, T-40, T-60, T-70, СУ-76

Padomju vieglā tanka dažādas modifikācijas. T-30 un T-40 tika izlaisti pirms kara, bet T-60, T-70 un pašgājējslielgabals СУ-76 kara laikā. Kāpurķēdes 2 veidu:

1. ar caurumiem sānos, platums 260 mm


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 06.Janvārī.2019, 04:55 | Komentāri # 159
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
2. Т-70Б un СУ-76M bez caurumiem sānos, platums 300 mm


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 06.Janvārī.2019, 05:07 | Komentāri # 160
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
T-30



T-40



T-60



T-70


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 06.Janvārī.2019, 05:30 | Komentāri # 161
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

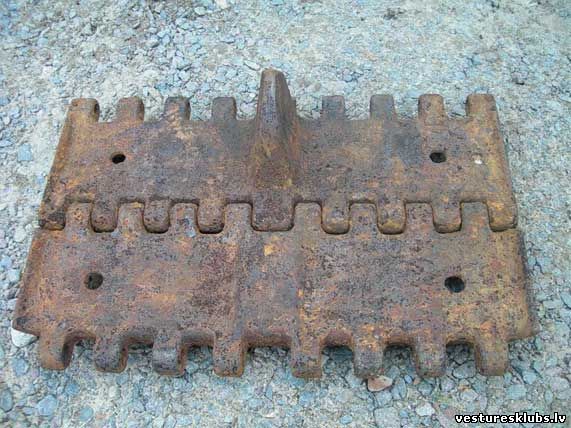

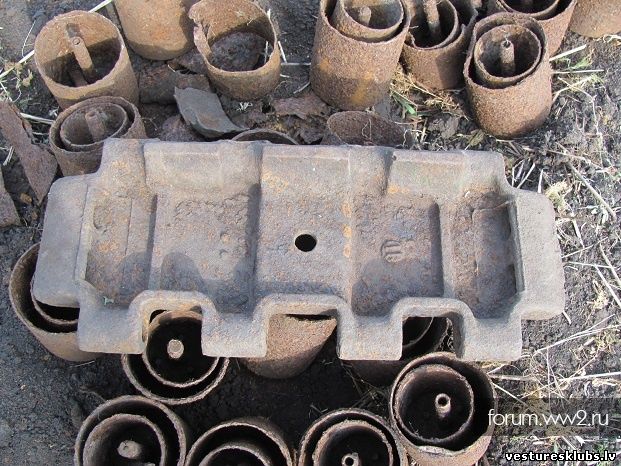

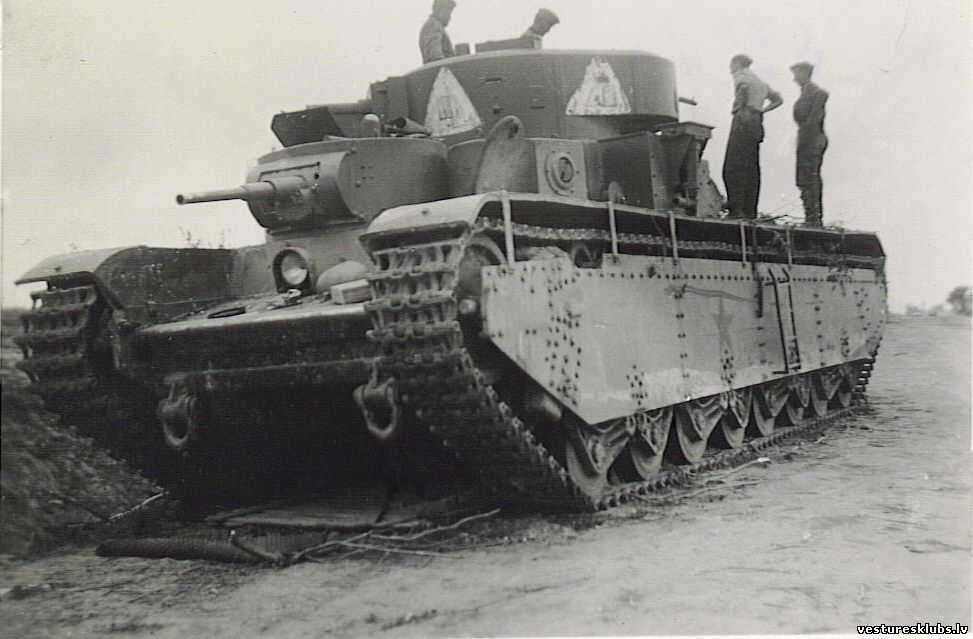

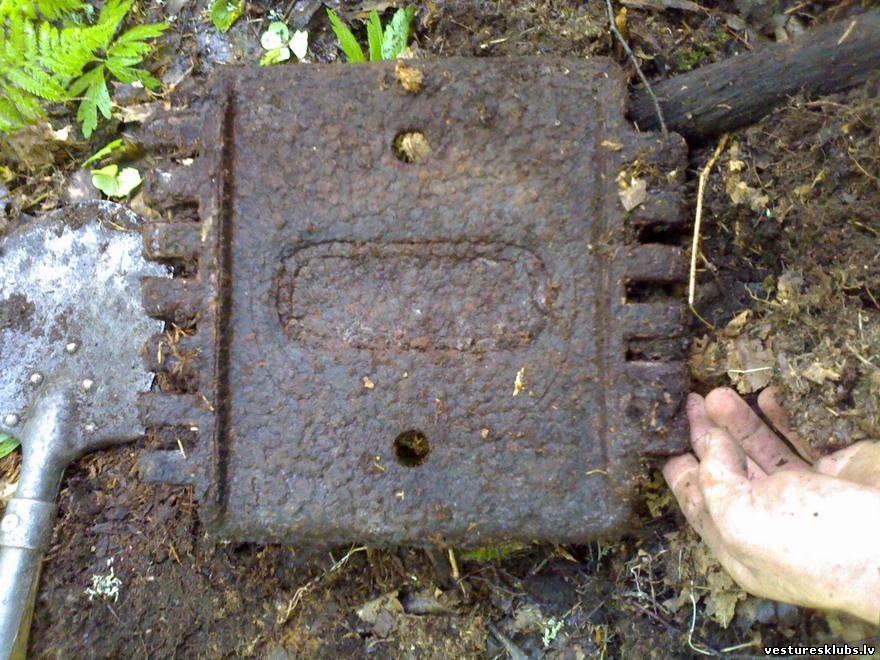

T-35

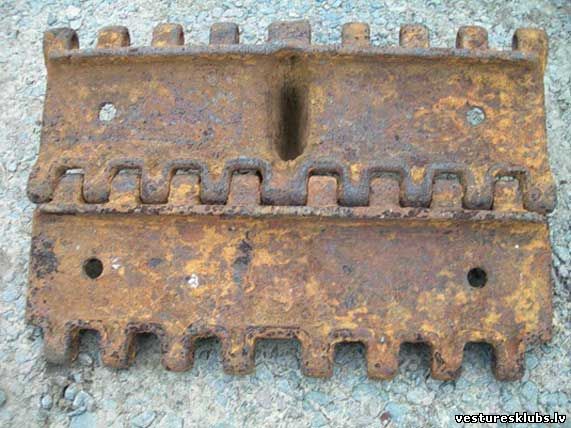

Padomju smagais tanks. Kāpurķēžu platums 526 mm


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 08:27 | Komentāri # 162
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

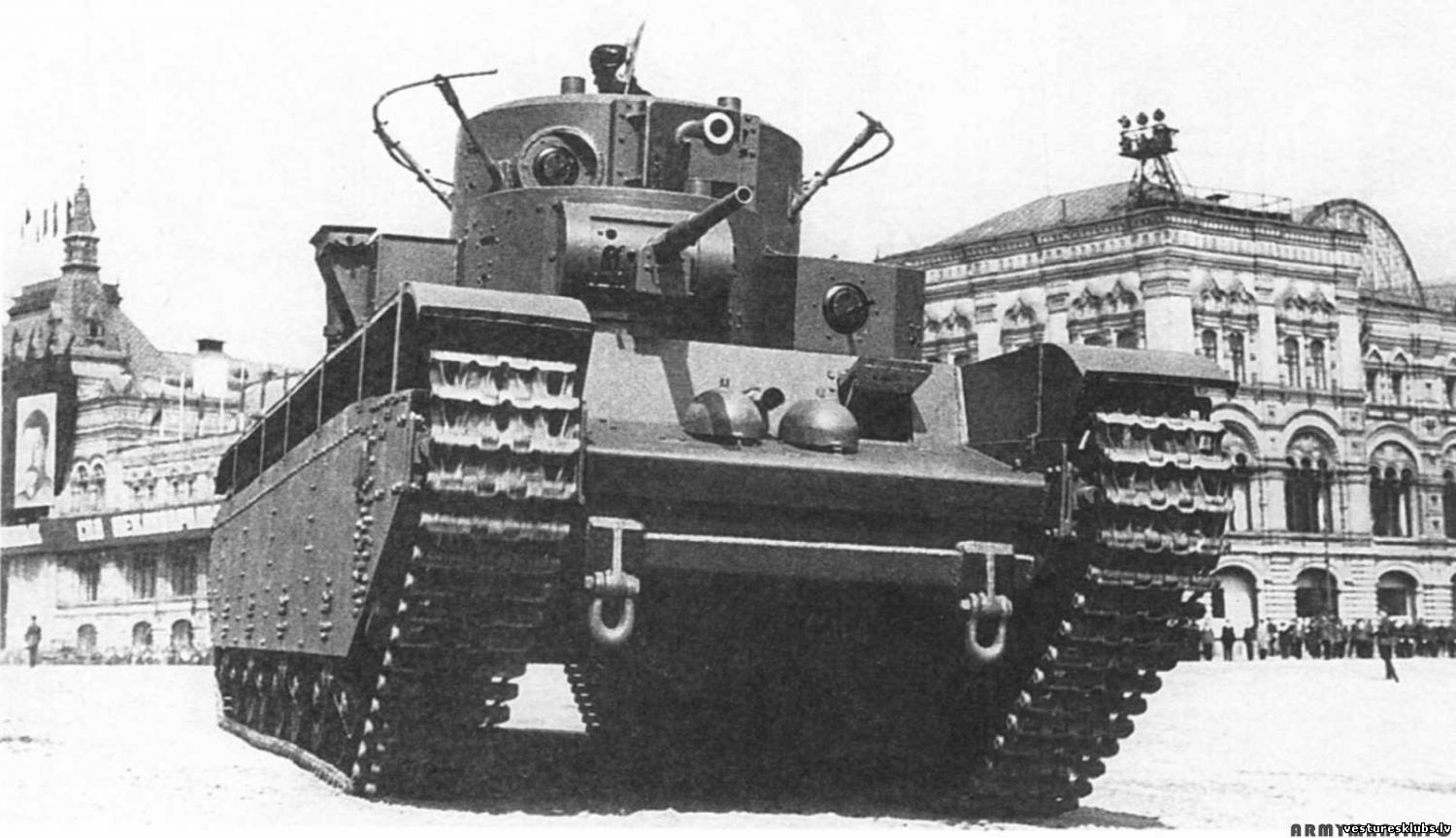

T-35


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 09:02 | Komentāri # 163
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

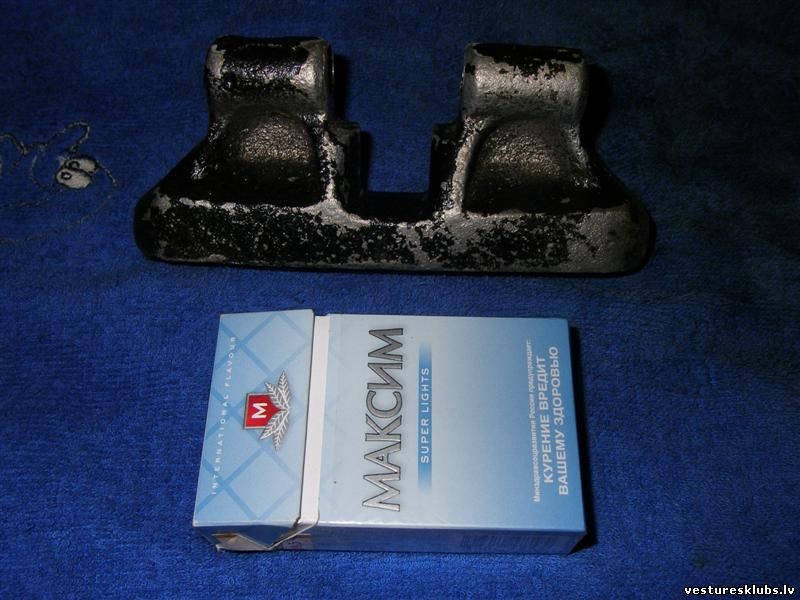

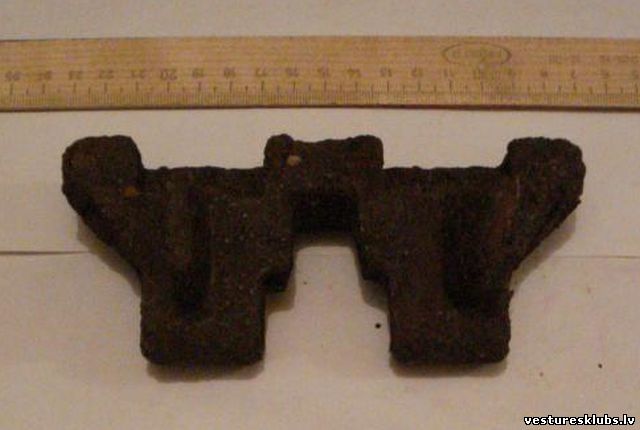

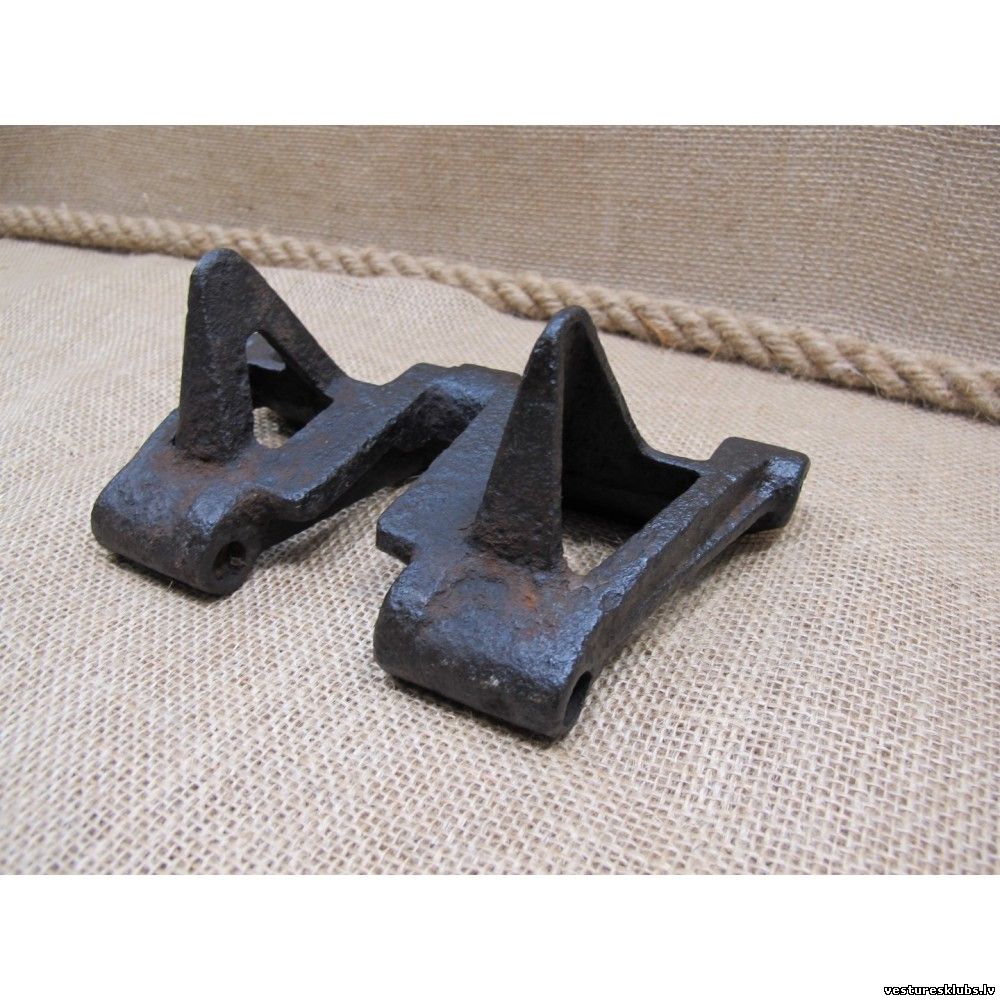

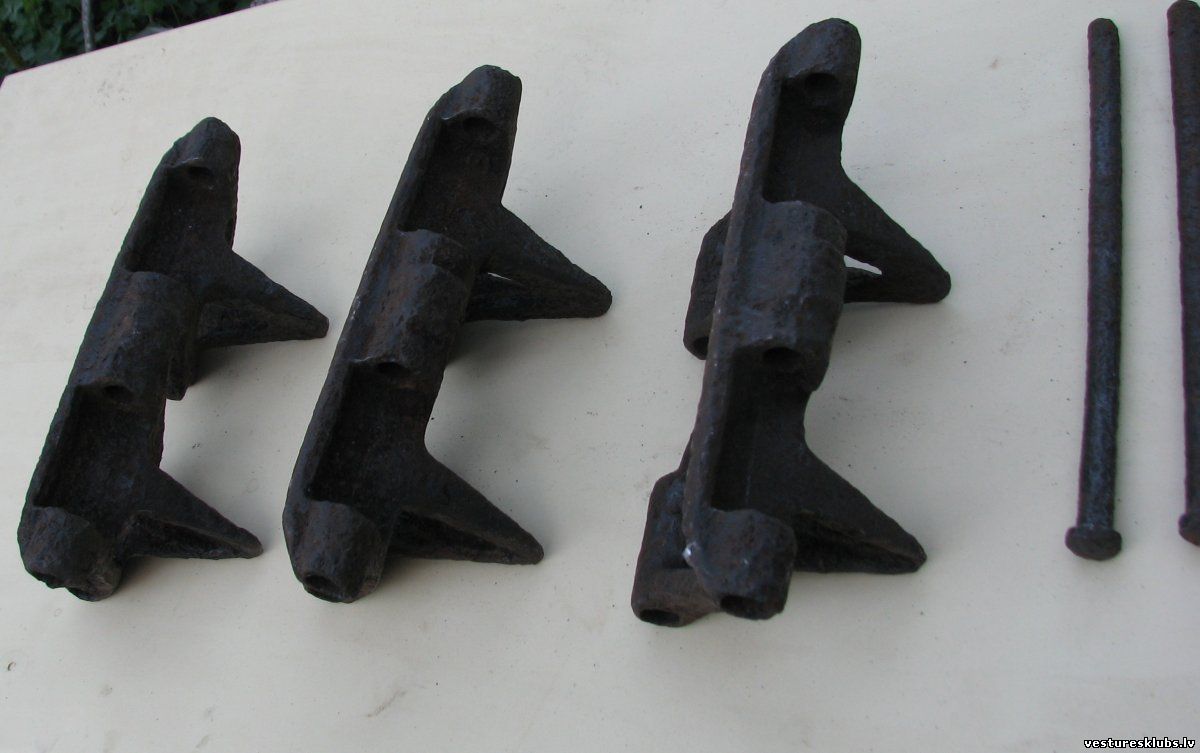

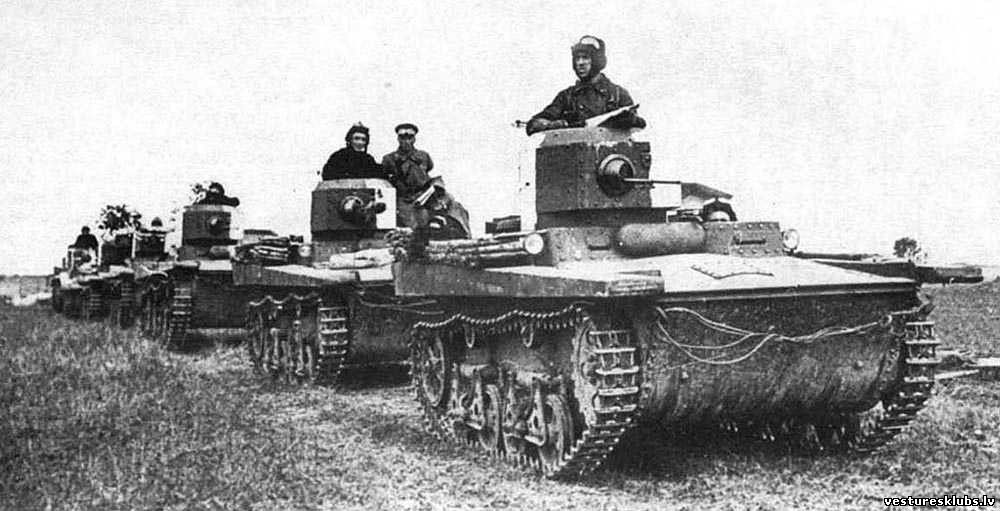

T-37, T-38, Т-20 "Комсомолец"

Padomju peldošie tanki un bruņotais artilērijas vilcējs "Komsomoļec". Kāpurķēdes identiskas. To platums 200 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 09:05 | Komentāri # 164
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

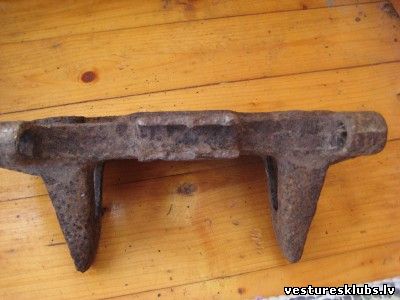

Kāpurķēžu pirkstu garums 212 mm, diametrs 10 mm.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 09:20 | Komentāri # 165
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
T-37



T-38



Т-20 "Комсомолец"


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 09:25 | Komentāri # 166
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

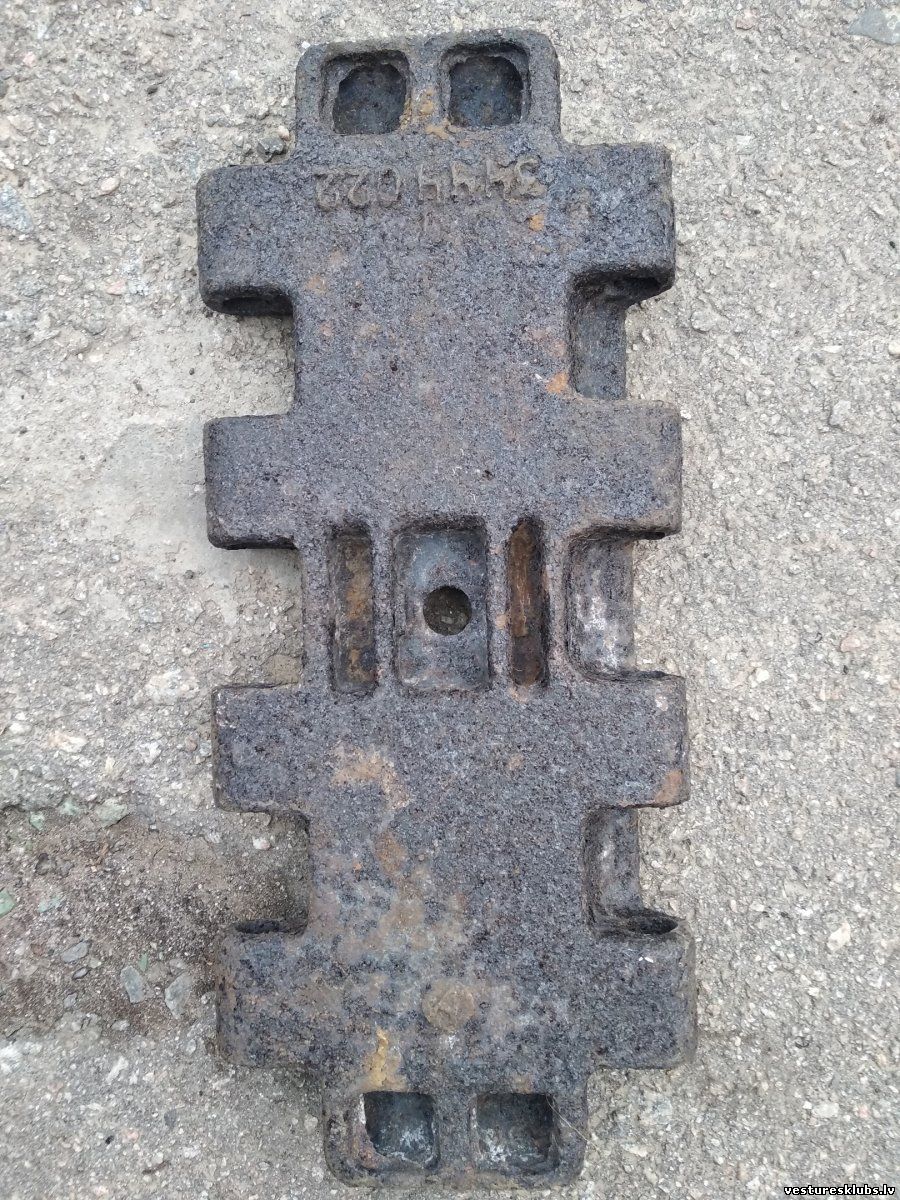

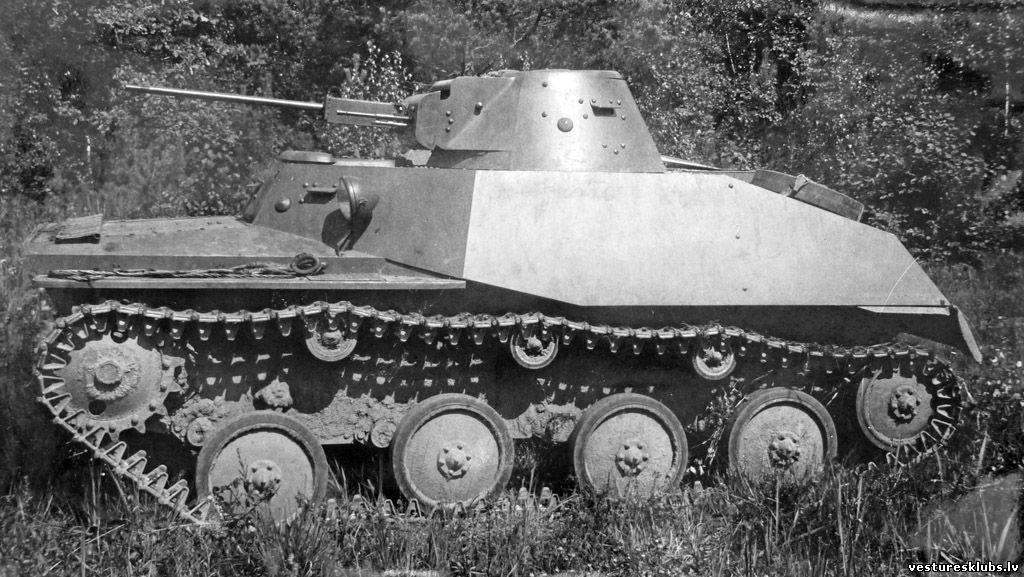

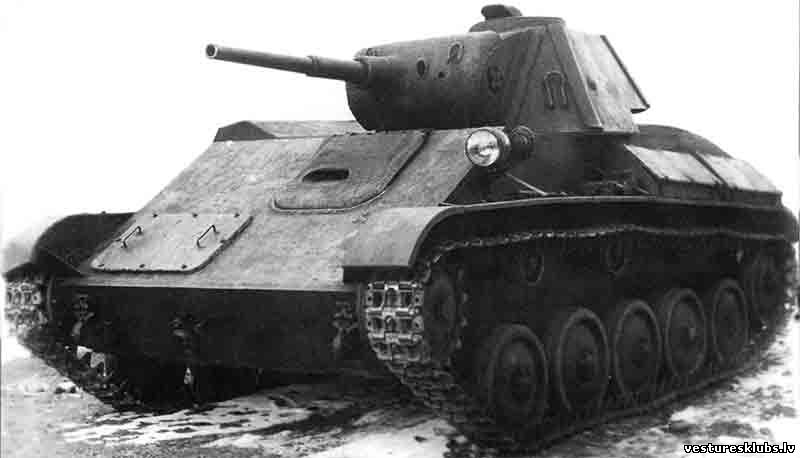

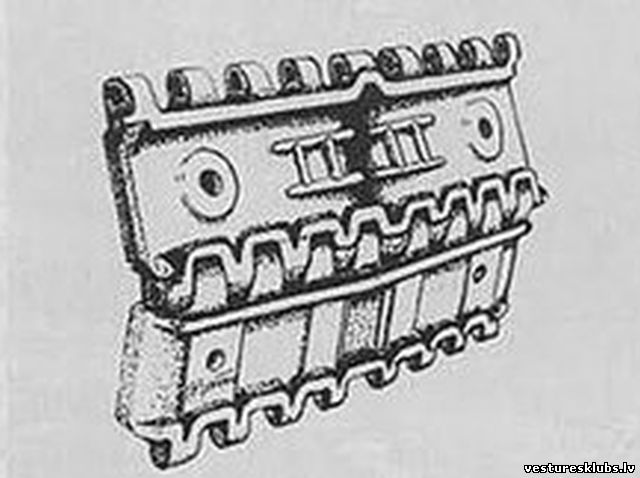

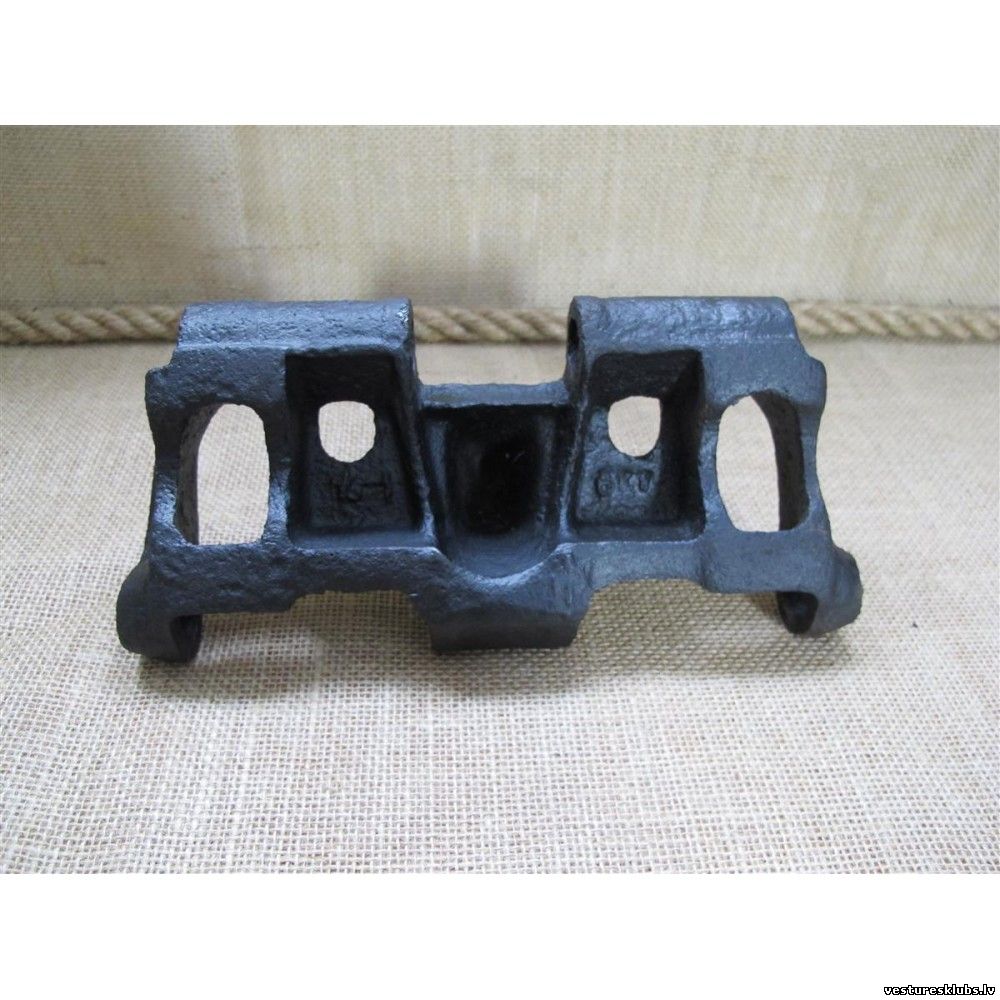

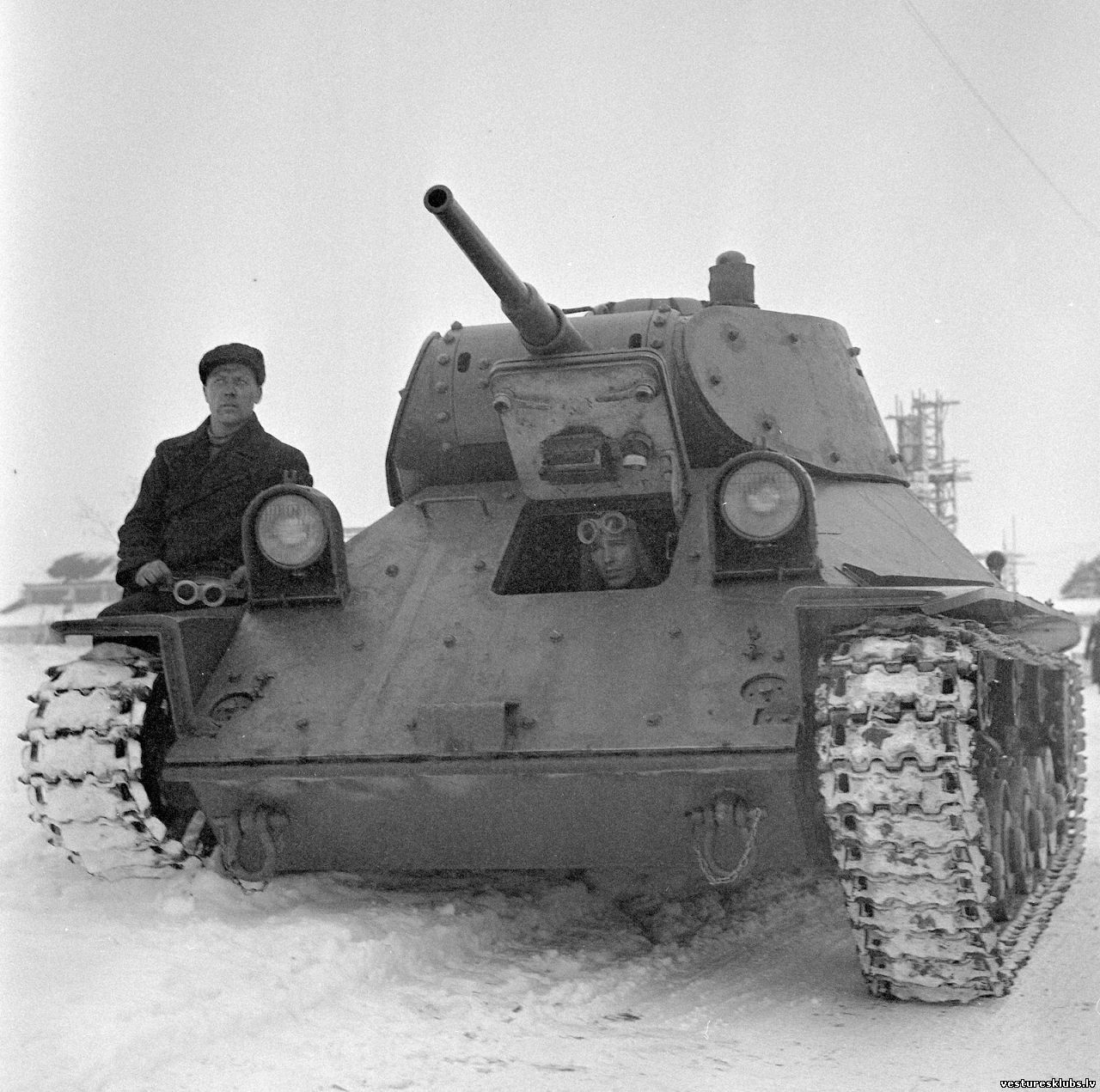

T-50

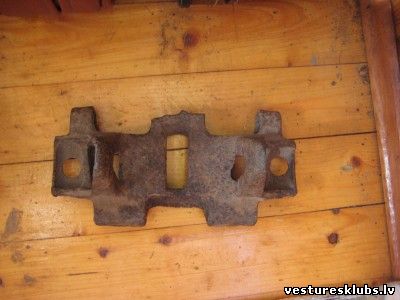

Padomju vieglais tanks. Kāpurķēdes platums 360 mm.

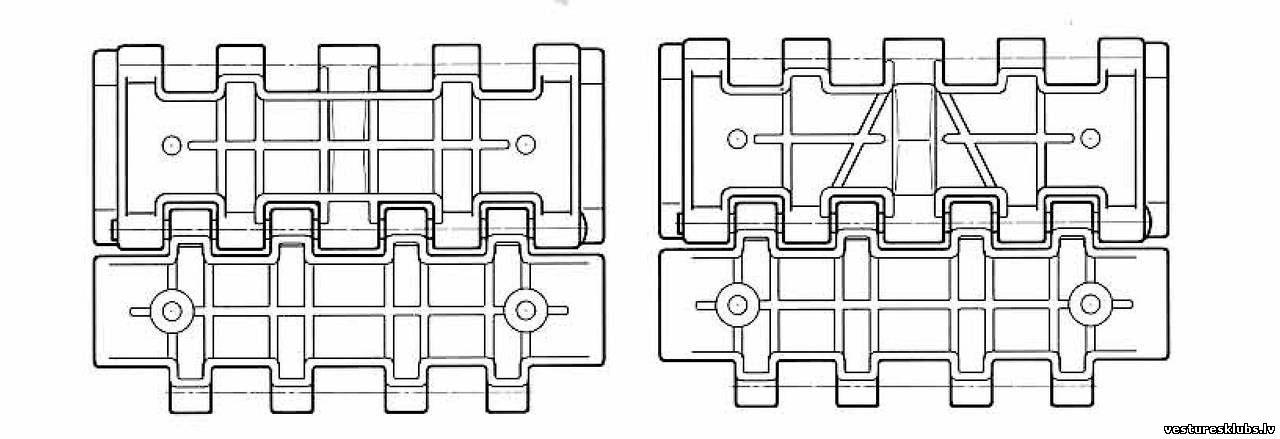

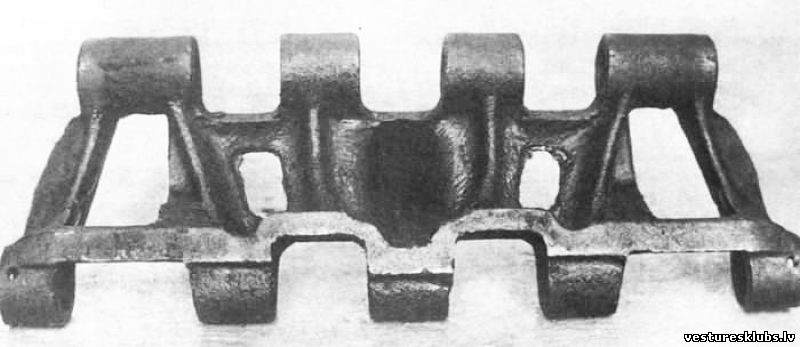

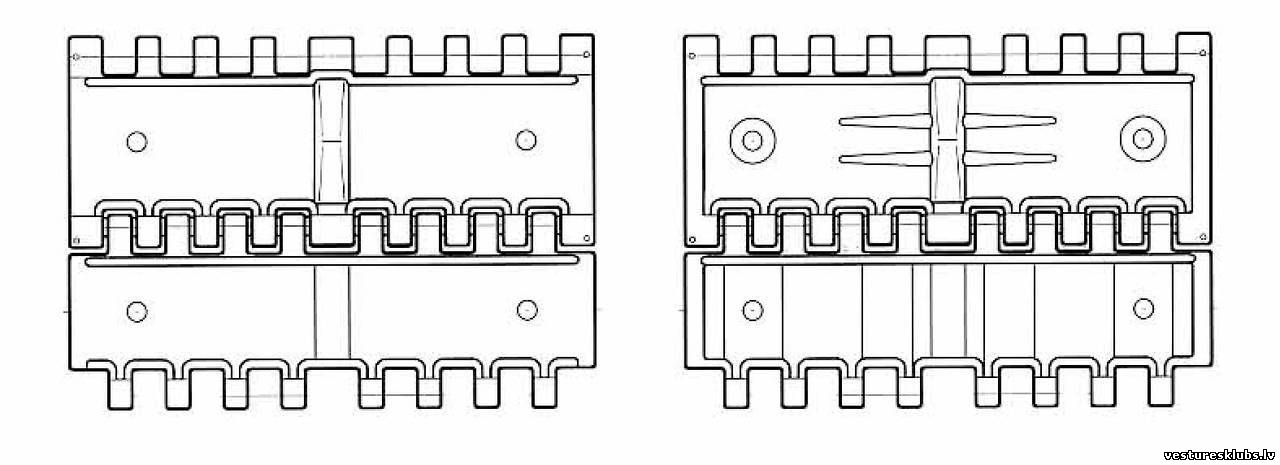

Šobrīd man ir zināmi 2 kāpurķēdes apakšas "zīmējumi":

1.



2.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 09:28 | Komentāri # 167
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

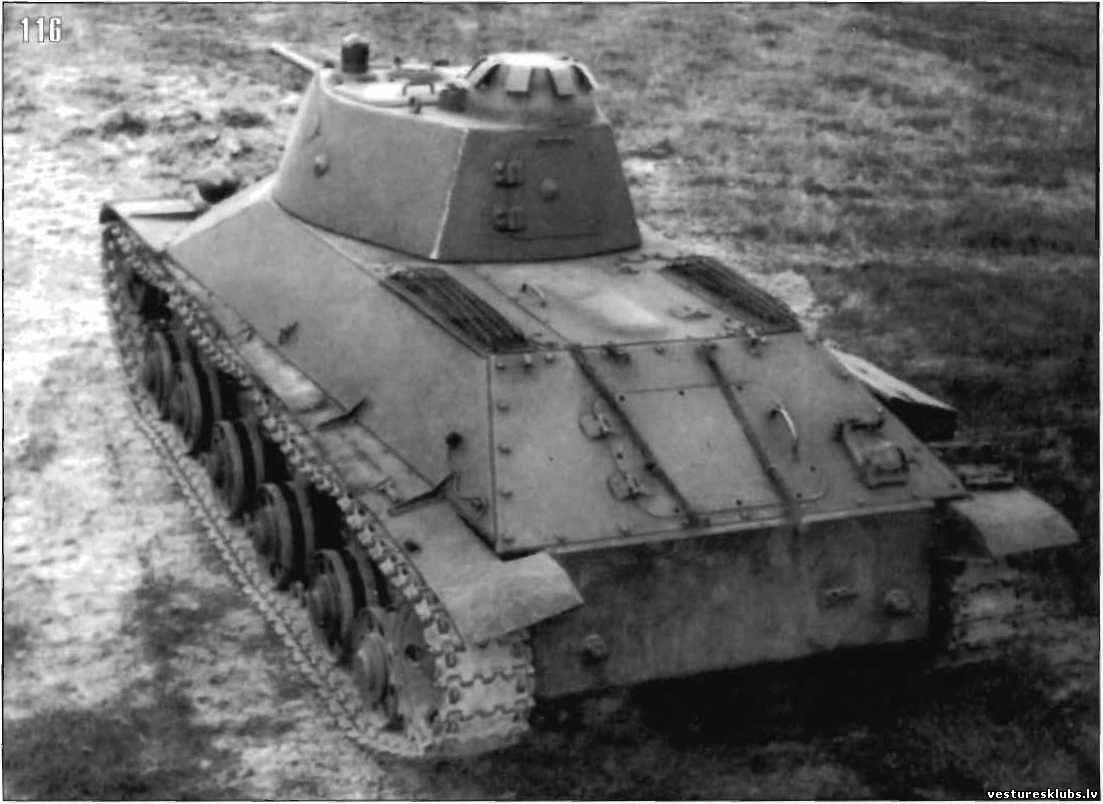

T-50


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 10:16 | Komentāri # 168
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

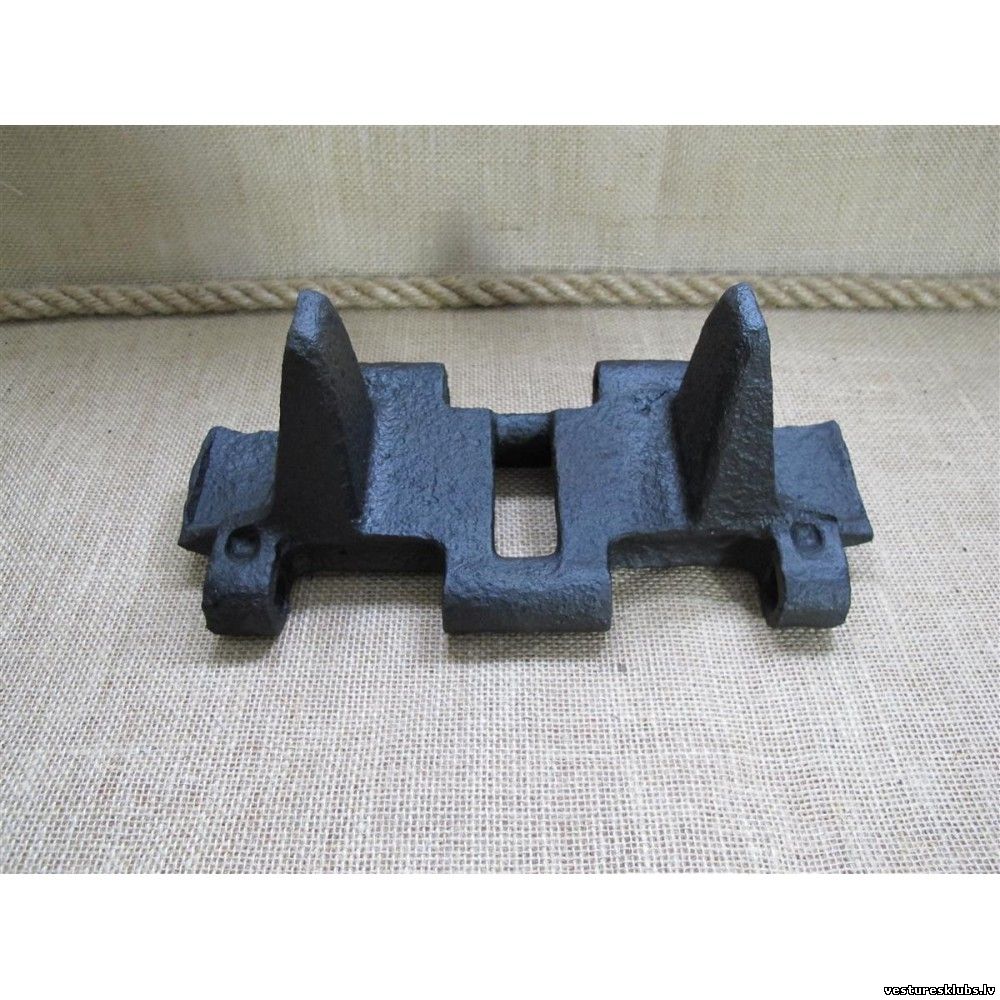

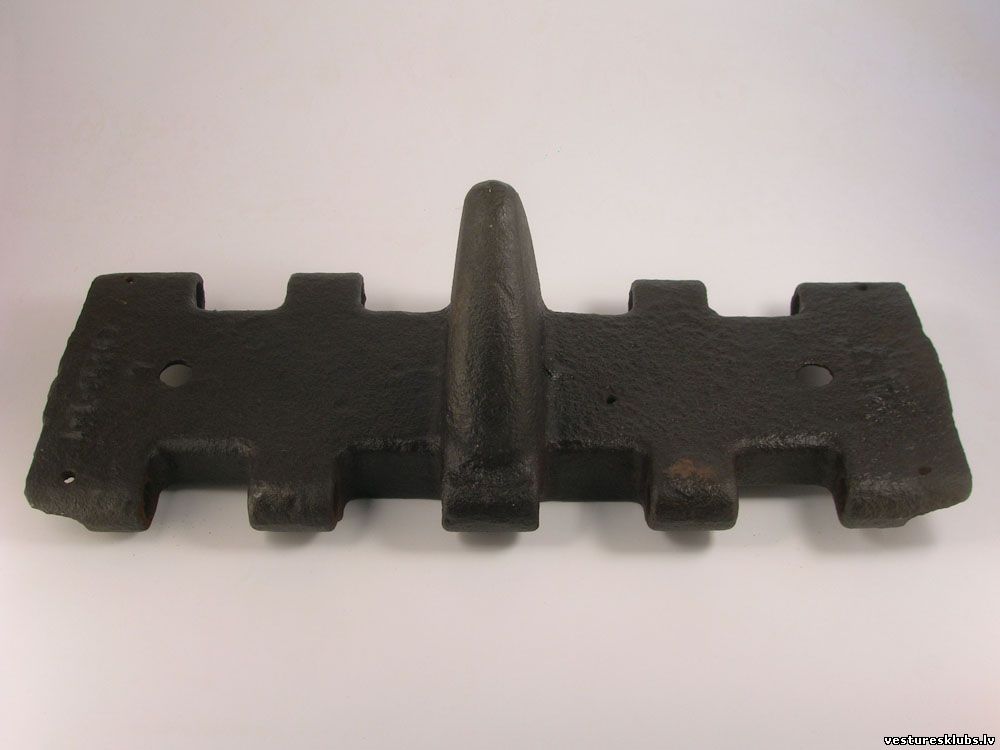

БТ-2, 5, 7

Ātrgaitas vieglais tanks. Viens no daudzskaitlīgākajie padomju tankiem kara sākumā. Bija paredzēts izmantot bez kāpurķedēm (tikai uz riteņiem) pa Vācijas autostrādēm. Kāpurķēžu platums 260 mm.
Kāpurķēdes 2 veidu:

1. agrīnās tankiem БТ-2, 5, 7 ar cilindriskas formas torni.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 07.Janvārī.2019, 10:19 | Komentāri # 169
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
2. vēlīnās tankiem БТ-7 ar konisku torni.


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 01:18 | Komentāri # 170
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

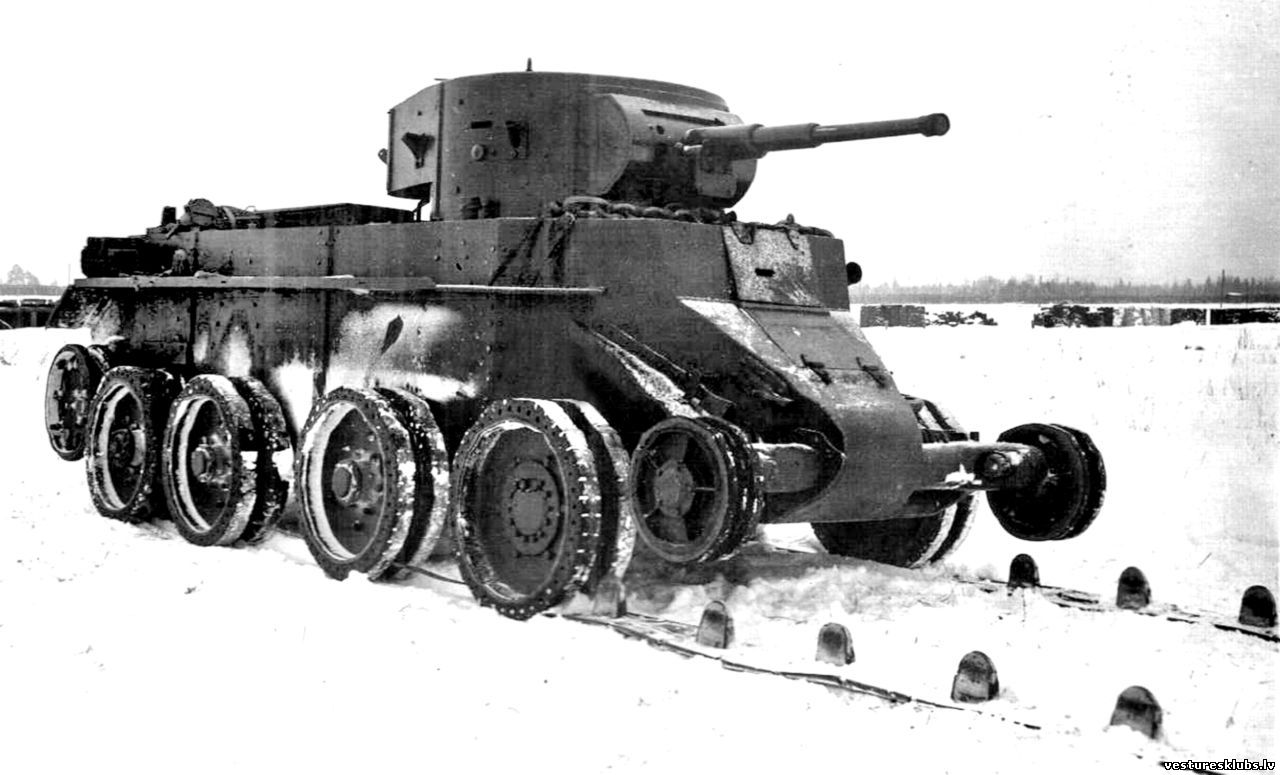

БТ-2



БТ-5

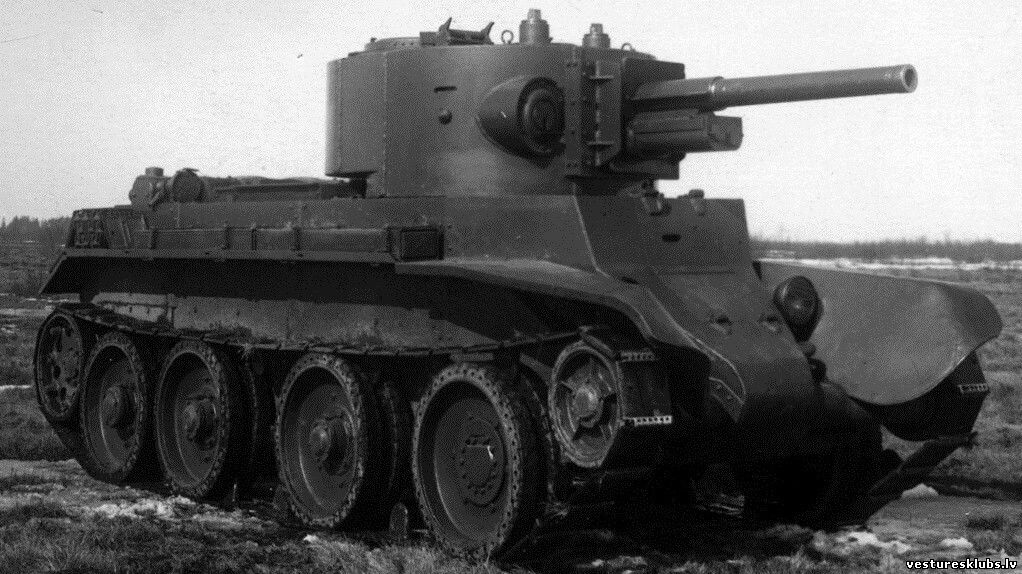

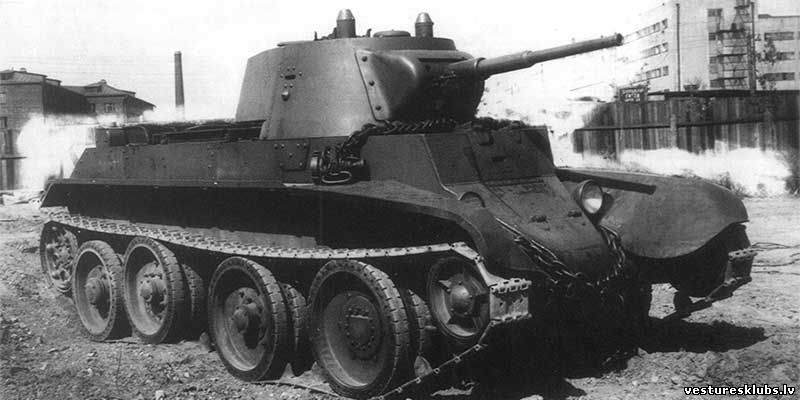

БТ-7



БТ-7M


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 02:07 | Komentāri # 171
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

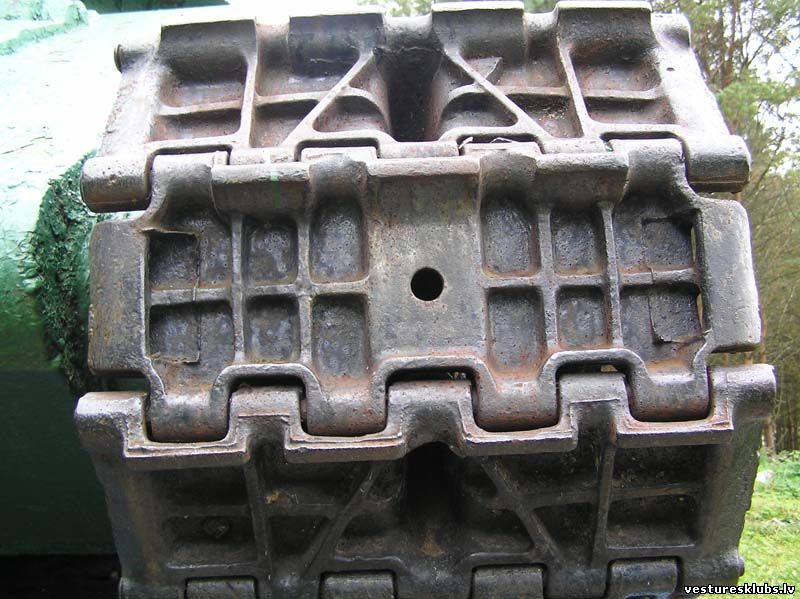

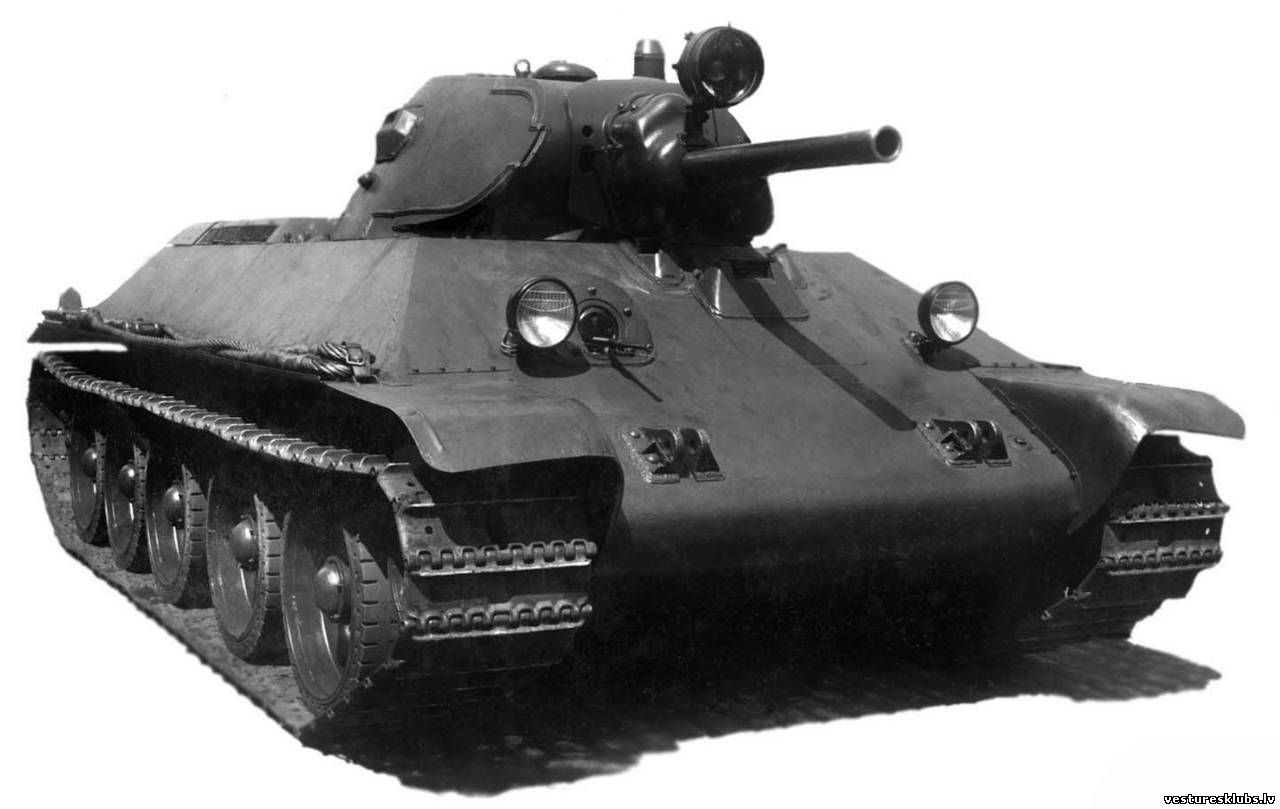

T-34 un СУ-122, СУ-85

Padomju vidējais tanks - WWII laiku ikona. Kāpurķēdes dažādu izmēru un veidu.

1.1940. gada sākuma modelis - 550 mm

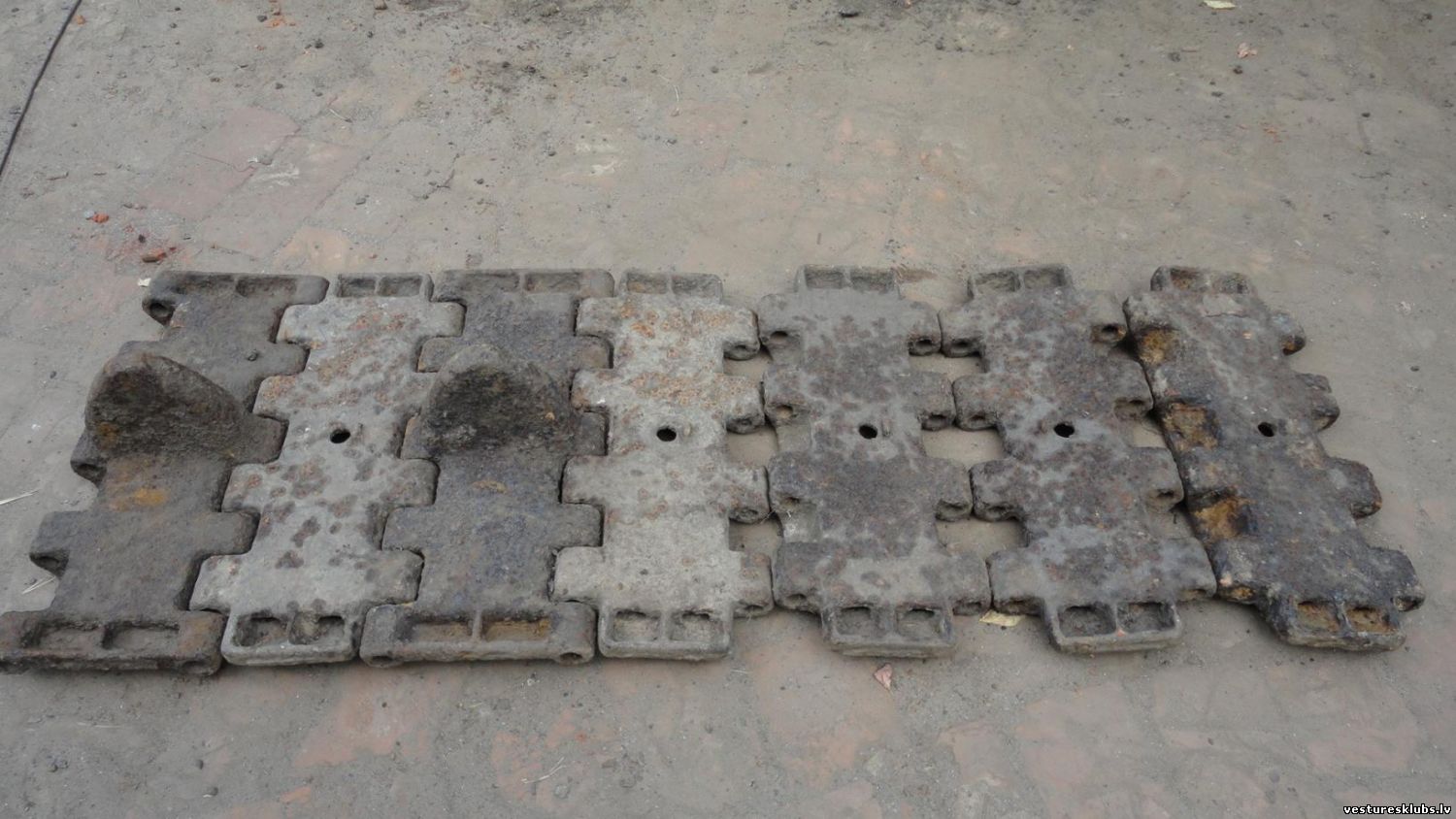

Šīs kāpurķēdes bija 3 veidu: štancētās un lietās



Štancētās



Lietās, pirmais variants:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 02:09 | Komentāri # 172
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Lietās, otrais variants:



Štancētās:



Lietās:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 08:04 | Komentāri # 173
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

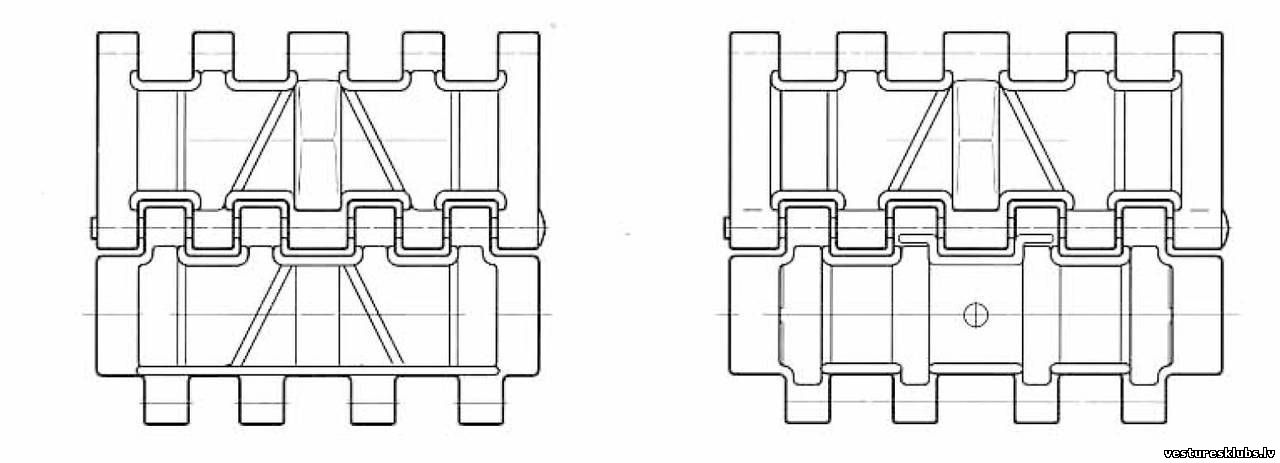

2. 1941. gada sākuma modelis - 450mm un 500 mm

450 mm kāpurķēde sākotnēji bija paredzēta jaunajam tanka modelim T-34M (A-43). Par cik tā ražošana tā arī netika uzsākta, 1941. gada rudenī tās sāka izmantot T-34.
500 mm kāpurķēde tika izstrādāta tieši priekš T-34.

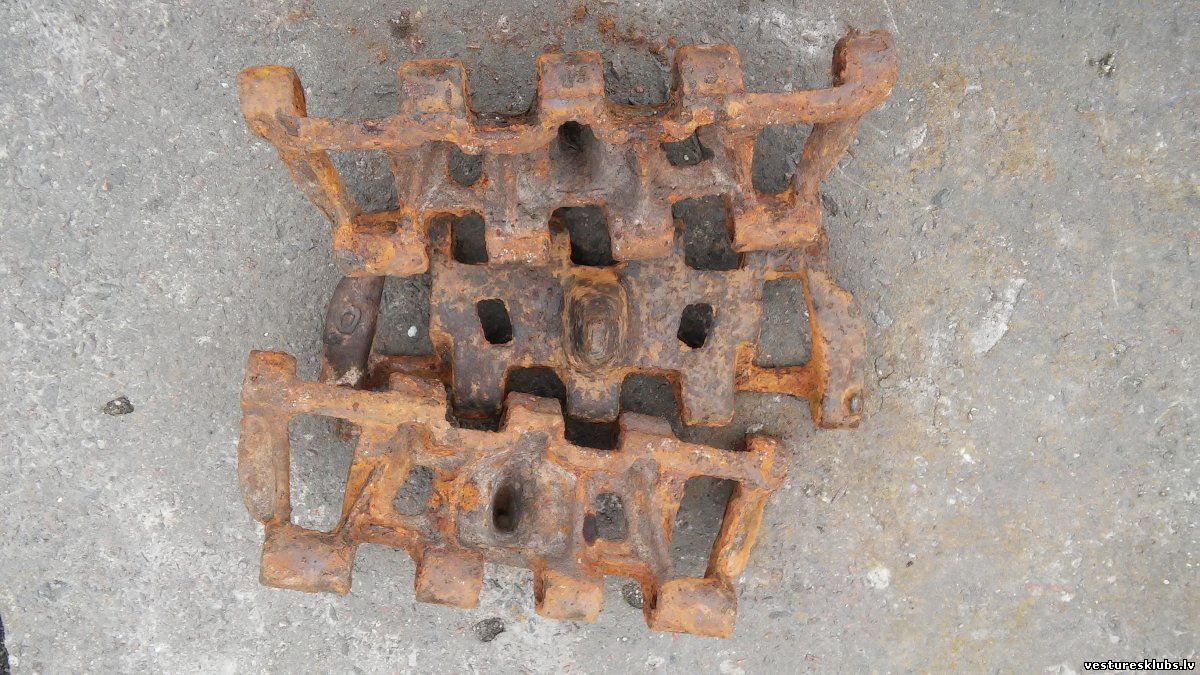

Pa kreisi 450 mm, pa labi 500 mm kāpurķēdes:





500 mm kāpurķēdes starpposms:

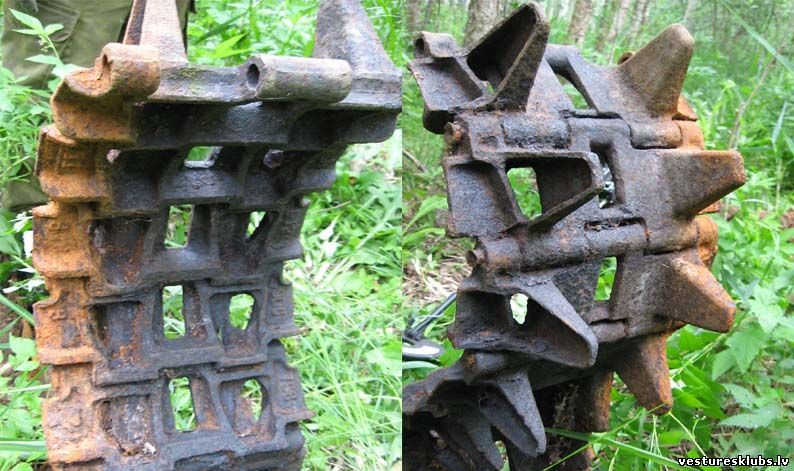

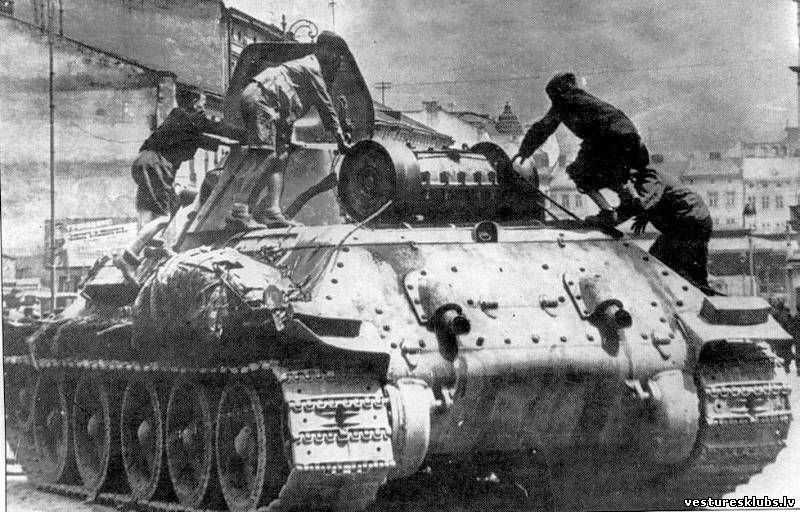

1942. gada februārī šīm kāpurķēdēm sāka montēt speciālas sniega uzlikas (līdzīgi kā Vērmahta artilērijas vilcējam RSO), kas ļāva palielināt virsmu līdz 600 - 680 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 10:35 | Komentāri # 174
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

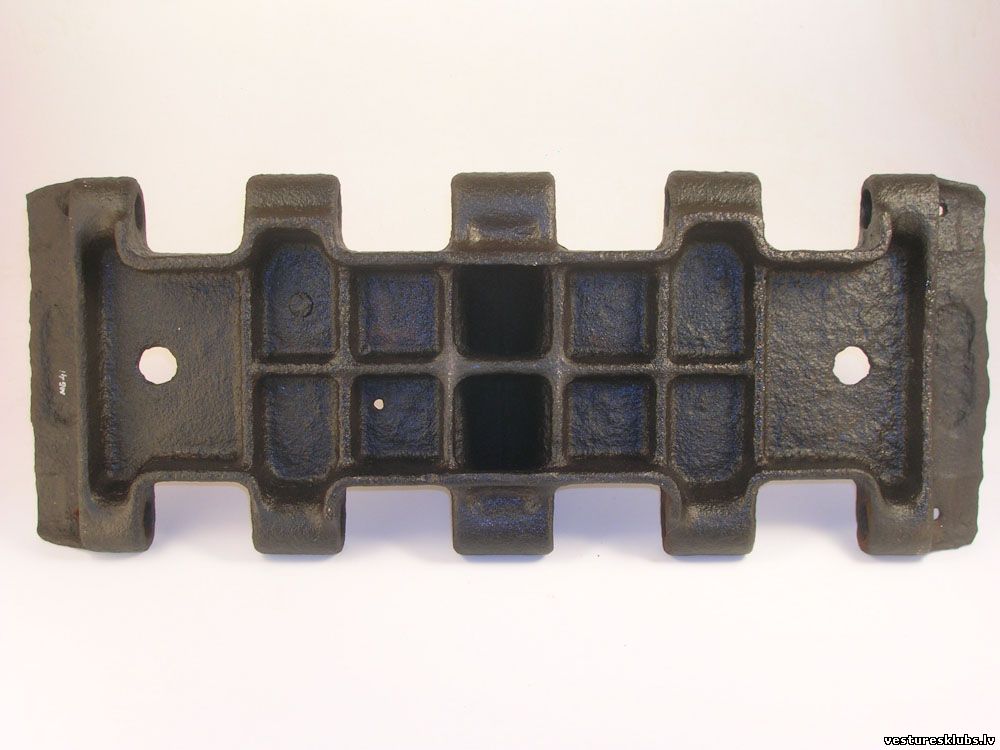

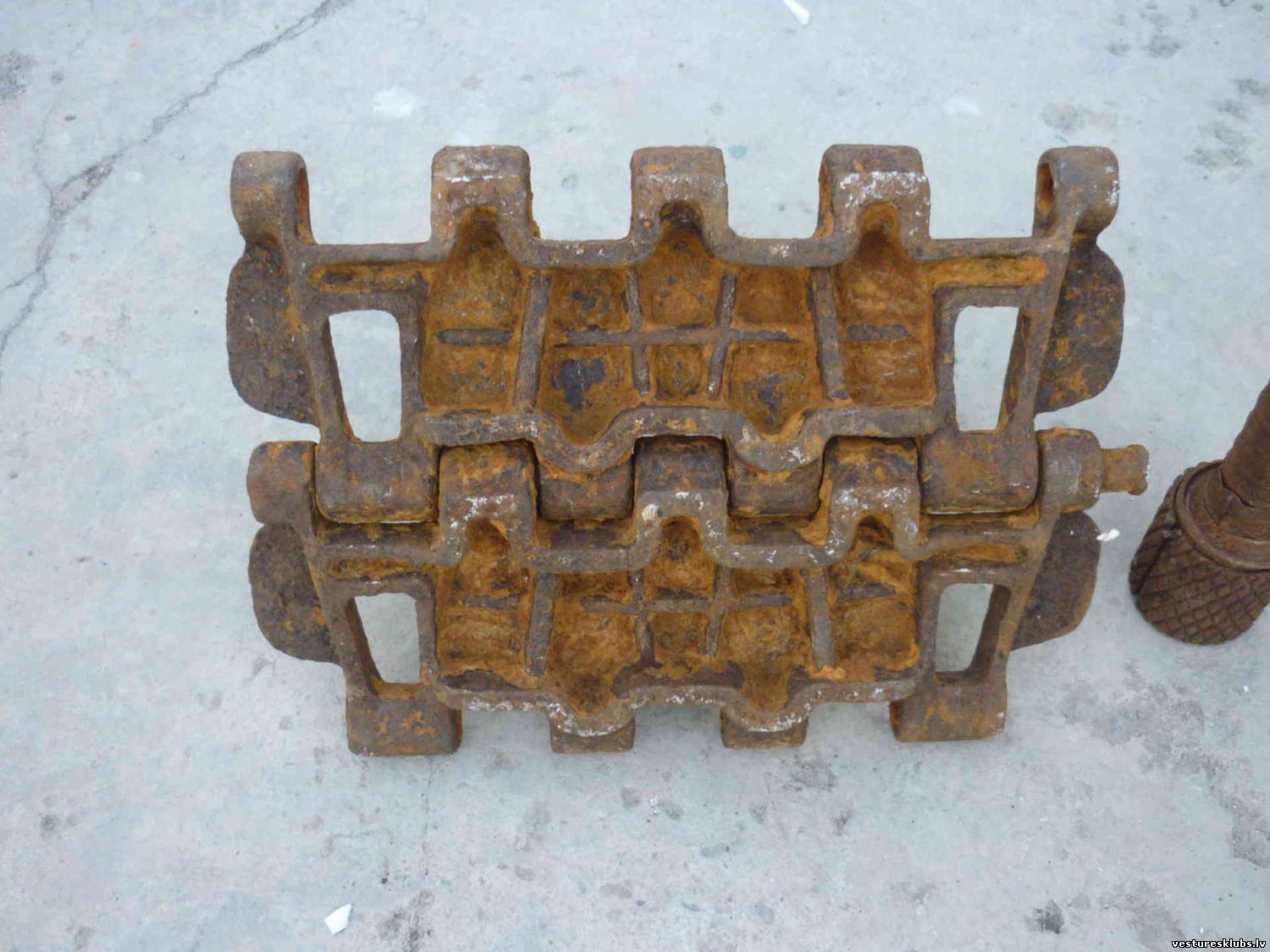

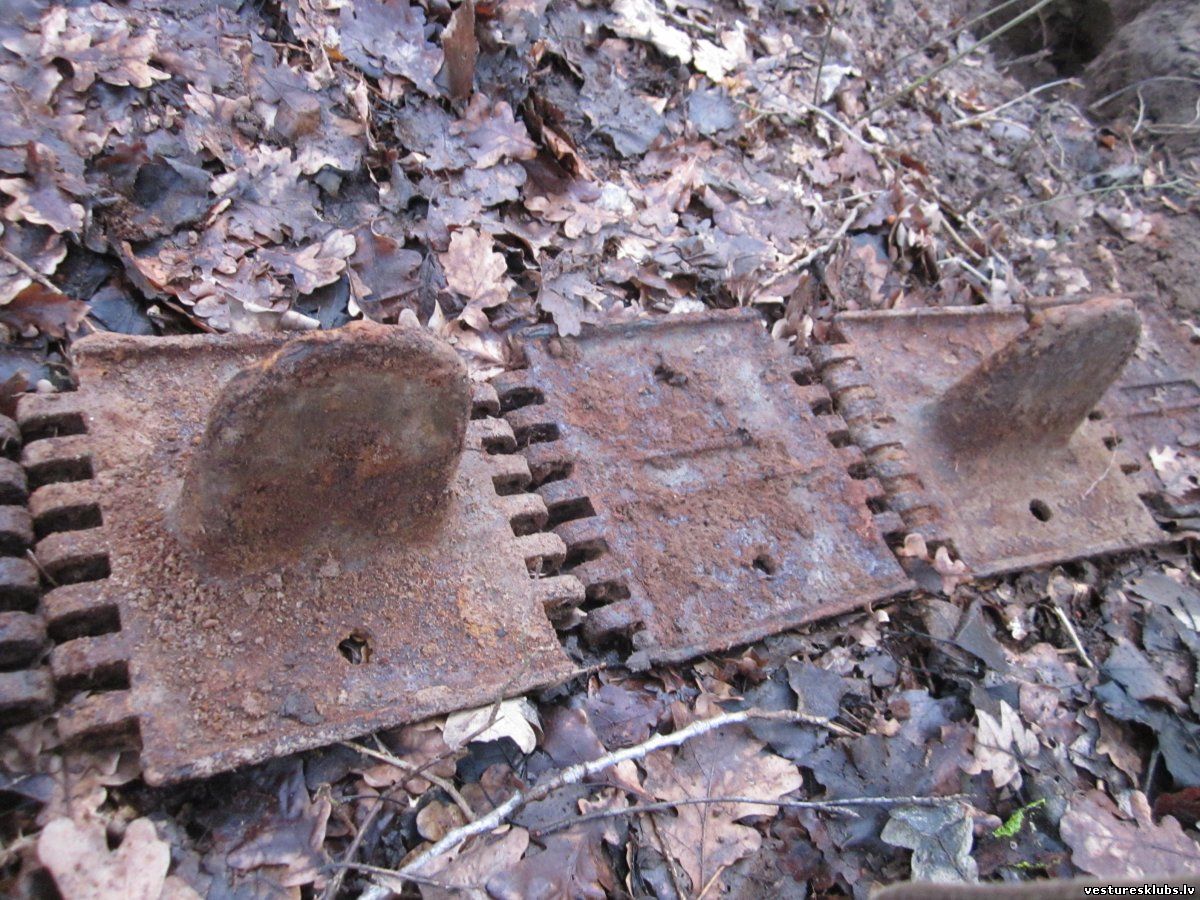

3. 1942. gada sākuma modelis "ziemas kāpurķēdes" - 550 mm

Ražoja 2 rūpnīcas - Gorkijas un Urālu. Caurumi priekš radzēm jau bija unificēti, lai sakristu ar 500 mm kāpurķēdēm.
Pa kreisi Gorkija rūpnīcas, pa labi Urālu rūpnīcas ražojums:

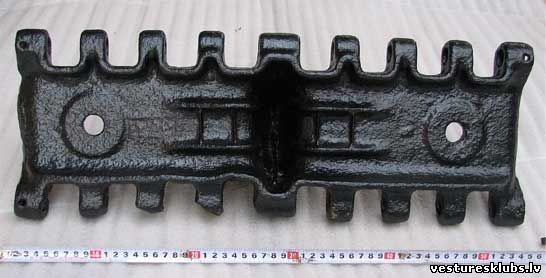

Gorkija rūpnīcas kāpurķēdes:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 11:01 | Komentāri # 175
Stāstnieks

Komentāri: 11533
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

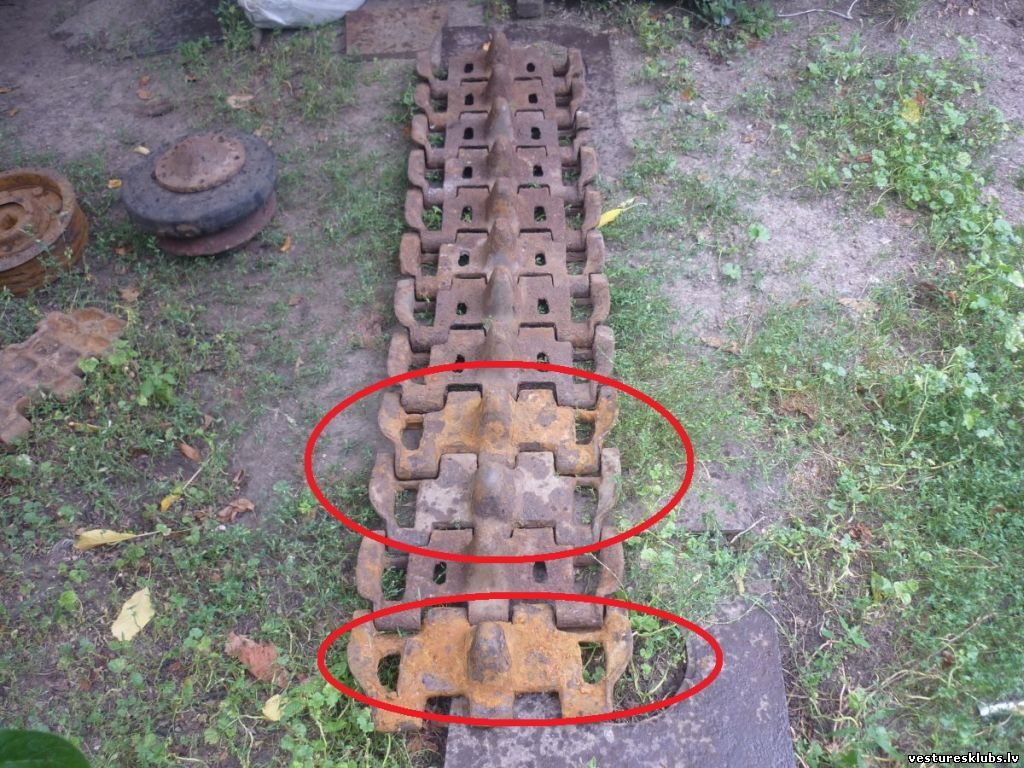

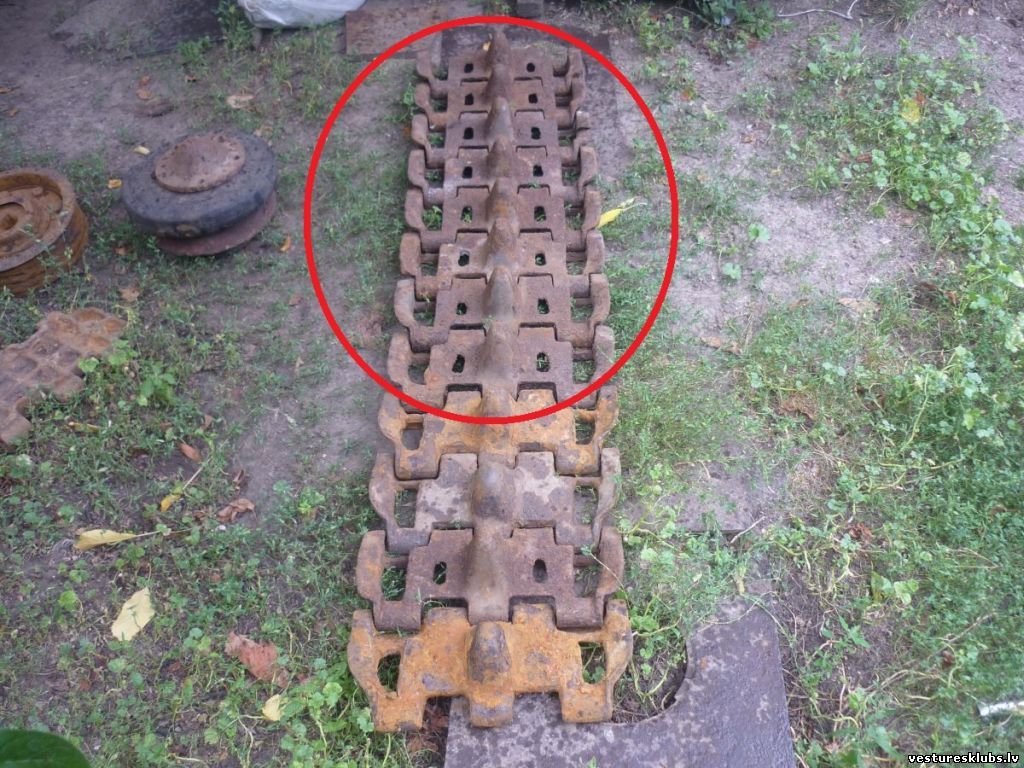

4. 1942. - 1943. gada modelis - 500 mm

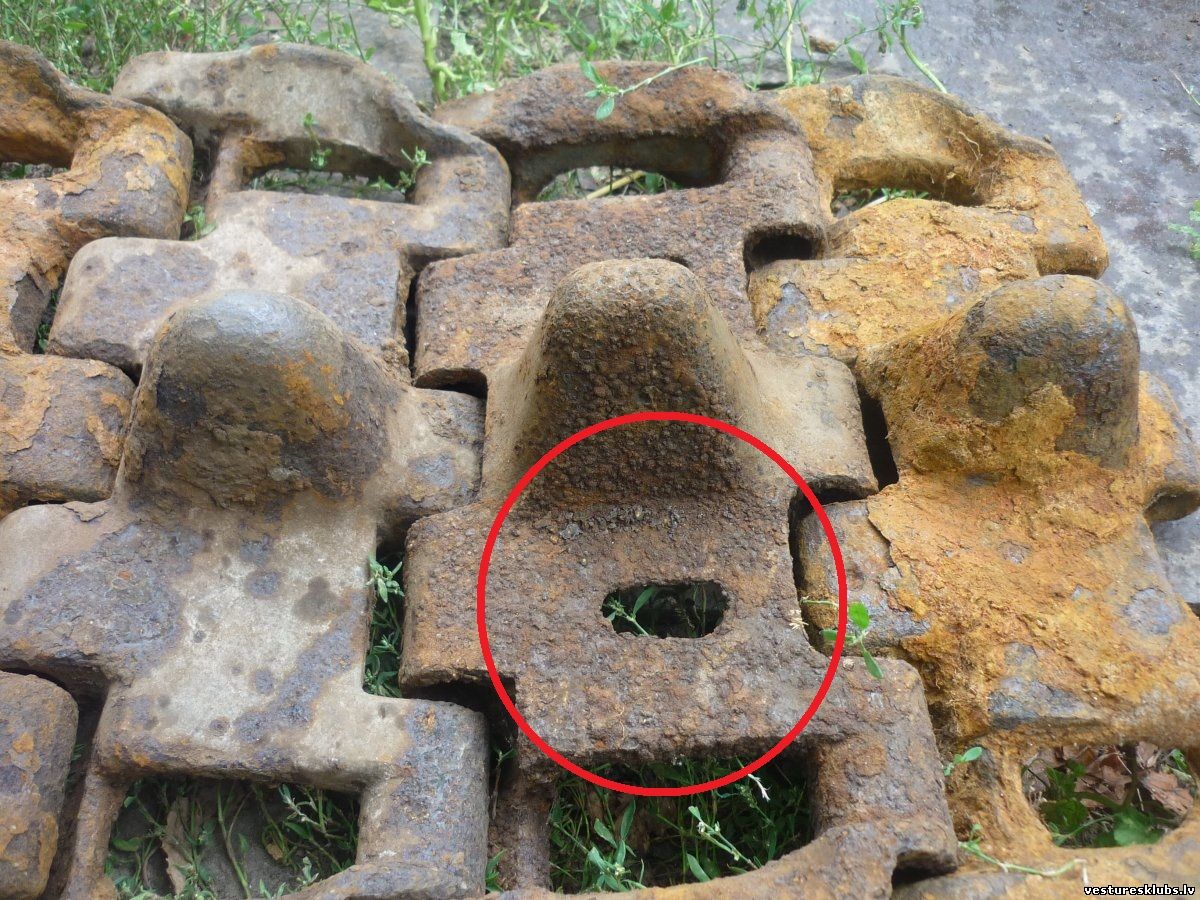

Pa kreisi kāpurķēde ar 2 caurumiem radžu piestiprināšanai (1943. gada janvāris), pa labi Urālu rūpnīcas ražojums ar vienu caurumu:



Urālu rūpnīcas ražojums:


Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
